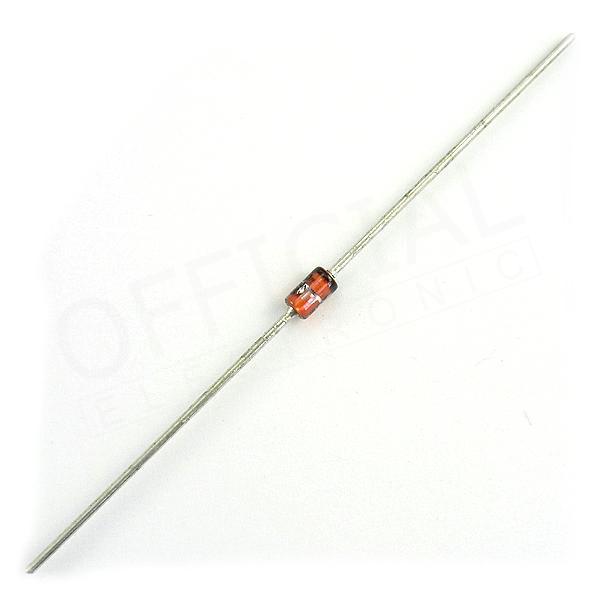

Bzx24 параметры: BZX55C24, Стабилитрон 24В, 5%, 0.5Вт, DO-35

Электросхема стабилизированного и регулируемого блока питания. Блок питания своими руками

Всех приветствую. Эта статья является дополнением к видео. Рассмотрим мы мощный лабораторный блок питания, который пока не полностью завершен, но функционирует очень хорошо.

Лабораторный источник одноканальный, полностью линейный, с цифровой индикацией, защитой по току, хотя тут имеется еще и ограничение выходного тока.

Блок питания может обеспечить выходное напряжение от нуля до 20 вольт и ток от нуля до 7,5-8 Ампер, но можно и больше, хоть 15, хоть 20 А, а напряжение может быть до 30 Вольт, мой же вариант имеет ограничение в связи с трансформатором.

На счет стабильности и пульсаций – очень стабильный, на видео видно, что напряжение при токе в 7Ампер не проседает даже на 0,1В, а пульсации при токах 6-7Ампер около 3-5мВ! по классу он может тягаться с промышленными профессиональными источниками питания за пару-тройку сотен долларов.

При токе в 5-6 Ампер пульсации всего 50-60 милливольт, у бюджетных китайских блоков питания промышленного образца – такие же пульсации, но при токах всего в 1-1,5 ампера, то есть наш блок гораздо стабильней и по классу может тягаться с образцами за пару тройку сотен долларов

Не смотря на то, что бок линейный, у него высокий кпд, в нем предусмотрена система автоматического переключения обмоток, что позволит снизить потери мощности на транзисторах при малых выходных напряжениях и большом токе.

Эта система построена на базе двух реле и простой схемы управления, но позже плату убрал, поскольку реле не смотря на заявленный ток более 10 Ампер не справлялись, пришлось купить мощные реле на 30 Ампер, но плату для них пока не сделал, но и без системы переключения блок работает отлично.

Кстати, с системой переключения блок не будет нуждаться в активном охлаждении, хватит и громадного радиатора сзади.

Корпус от промышленного сетевого стабилизатора, стабилизатор куплен новый, с магазин, только ради корпуса.

Оставил только вольтметр, сетевой тумблер, предохранитель и встроенную розетку.

Под вольтметром два светодиода, один показывает то, что на плату стабилизатора поступает питание, второй, красный, показывает, что блок работает в режиме стабилизации тока.

Индикация цифровая, разработана моим хорошим другом. Это именной индикатор, о чем свидетельствует приветствие, прошивку с платой найдете в конце статьи, а ниже схема индикатора

А по сути это вольт/ампер ваттметр, под дисплеем три кнопки, которые позволят выставить ток защиты и сохранить значение, максимальный ток 10 Ампер, Защита релейная, реле опять же слабенькое, и при больших токах наблюдается довольно сильное нагревание контактов.

Снизу клеммы питания, и предохранитель по выходу, тут к стати реализована защита от дурака, если использовать БП в качестве зарядного устройства и случайно перепутать полярность подключения, диод откроется спалив предохранитель.

Теперь о схеме. Это очень популярная вариация на базе трех ОУ, также китайцы штампуют массово, в этом источнике применена именно китайская плата, но с большими изменениями.

Вот схема, которая у меня получилась, красным выделено то, что было изменено.

Начнем с диодного моста. Мост двухполупериодный, выполнен на 4-х мощных сдвоенных диодах шоттки типа SBL4030, на 40 вольт 30 ампер, диоды в корпусе TO-247.

В одном корпусе два диода, я их запараллелил, в итоге получил мост, на котором очень малое падение напряжение, следовательно и потерь, при максимальных токах “тот мост еле теплый, но не смотря на это диоды установлены на алюминиевый теплоотвод, в лице массивной пластины. Диоды изолированы от радиатора слюдяной прокладкой.

Была создана отдельная плата для этого узла.

Далее силовая часть. Родная схема всего на 3 Ампера, переделанная спокойно может отдать 8 Ампер с таким раскладом. Ключей уже два Это мощные составные транзисторы 2SD2083 с током коллектор 25 Ампер. уместно замена на КТ827, они покруче.
Ключи, по сути запараллеляны, в эмиттерной цепи стоят выравнивающие резисторы на 0,05 Ом 10 ватт, а точнее для каждого транзистора использовано 2 резистора по 5 ватт 0,1Ом параллельно.

Оба ключа установлены на массивный радиатор, их подложки изолированы от радиатора, этого можно не сделать, поскольку коллекторы общие, но радиатор прикручен к корпусу, а любое короткое замыкание может иметь плачевные последствия.

Сглаживающие конденсаторы после выпрямителя имеют суммарную емкость около 13.000 мкФ, подключены параллельно.
Токовый шунт и указанные конденсаторы расположены на одной печатной плате.

Поверх (на схеме) переменного резистора, отвечающего за регулировку напряжения, был добавлен постоянный резистор. Дело в том, что при подачи питания (скажем 20Вольт) от трансформатора, мы получаем некоторое падение на диодном выпрямителе, но затем конденсаторы заряжаются до амплитудного значения (около 28 Вольт), то есть на выходе блока питания максимальное напряжение будет больше, чем напряжение отдаваемое трансформатором. Поэтому при подключении нагрузки на выход блока будет большая просадка, это неприятно. Задача ранее указанного резистора ограничить напряжение до 20 Вольт, то есть если даже крутить переменник на максимум, более 20Вольт выставить на выходе невозможно.

Трансформатор – переделанный ТС-180, обеспечивает переменное напряжение около 22-х вольт и ток не менее 8 А, имеются отводы на 9 и 15 вольт для схемы переключения. К сожалению, под рукой не было нормального обмоточного провода, поэтому новые обмотки были намотаны монтажным, многожильмым медным проводом 2,5кв.мм. Такой провод имеет толстую изоляцию, поэтому мотать обмотку на напряжение более 20-22В было невозможно (это с учетом того, что оставил родные обмотки накала на 6,8В, а новую подключил параллельно с ними).

Схема регулируемого блока питания 0…24 В, 0…3 А,
с регулятором тока ограничения.

В статье мы приводим вам не сложную принципиальную схему регулируемого 0 …24 Вольта блока питания. Ограничение тока регулируется переменным резистором R8 в диапазоне 0 … 3 Ампера. При желании этот диапазон можно увеличить путем уменьшения номинала резистора R6. Данный ограничитель тока является защитой блока питания от перегрузок и коротких замыканий на выходе. Величина выходного напряжения задается переменным резистором R3. И так, принципиальная схема:

Максимальное напряжение на выходе блока питания зависит от напряжения стабилизации стабилитрона VD5. В схеме применен импортный стабилитрон BZX24, его U стабилизации лежит в диапазоне 22,8…25,2 Вольта согласно описанию.

Вы можете скачать datashit на все стабилитроны этой линейки (BZX2…BZX39) по прямой ссылке с нашего сайта:

Так же в схеме можно применить отечественный стабилитрон КС527.

Список элементов схемы блока питания:

● R1 – 180 Ом, 0,5 Вт
● R2 – 6,8 кОм, 0,5 Вт
● R3 – 10 кОм, переменный (6,8…22 кОм)
● R4 – 6,8 кОм, 0,5 Вт
● R5 – 7,5 кОм, 0,5 Вт
● R6 – 0,22 Ом, 5 Вт (0,1…0,5 Ом)
● R7 – 20 кОм, 0,5 Вт
● R8 – 100 Ом, подстраиваемый (47…330 Ом)
● С1, С2 – 1000 х 35V (2200 х 50V)

● С3 – 1 х 35V
● С4 – 470 х 35V
● 100n – керамический (0,01…0,47 мкФ)
● F1 – 5 Ампер
● Т1 – КТ816, можно поставить импортный BD140
● Т2 – BC548, можно поставить BC547
● Т3 – КТ815, можно поставить импортный BD139
● Т4 – КТ819, можно поставить импортный 2N3055
● Т5 – КТ815, можно поставить импортный BD139
● VD1…VD4 – КД202, или импортная диодная сборка на ток не менее 6 Ампер
● VD5 – BZX24 (BZX27), можно заменить отечественным КС527
● VD6 – АЛ307Б (RED LED)

О выборе конденсаторов.

С1 и С2 стоят параллельно, поэтому их емкости складываются. Номиналы их выбираются из примерного расчета 1000 мкФ на 1 Ампер тока. То есть, если вы захотите поднять максимальный ток БП до 5…6 Ампер, значит номиналы С1 и С2 можно поставить по 2200 мкФ каждая. Рабочее напряжение этих конденсаторов выбирается изи расчета Uвх * 4/3 , то есть, если напряжение на выходе диодного моста составляет порядка 30 Вольт, значит (30*4/3=40) конденсаторы должны быть расчитаны на рабочее напряжение не менее 40 Вольт.

Номинал конденсатора С4 выбирается примерно из расчета 200 мкФ на 1 Ампер тока.

Печатная плата блока питания 0…24 В, 0…3 А:

О деталях блока питания.

● Трансформатор – должен быть соответствующей мощности, то есть если максимальное напряжение вашего блока питания составляет 24 Вольта, и вы рассчитываете, что ваш БП должен обеспечивать ток порядка 5 Ампер, соответственно (24 * 5 = 120) мощность трансформатора должна быть не менее 120 Ватт. Обычно трансформатор выбирают с небольшим запасом по мощности (от 10 до 50 %) Подробнее о расчете можно прочитать статью:

Если вы решили применить в схеме тороидальный трансформатор, его расчет описан в статье:

● Диодный мост – по схеме собран на отдельных четырех диодах КД202, они расчитаны на прямой ток 5 Ампер, параметры в таблице ниже:

5 Ампер это максимальный ток для этих диодов, и то установленных на радиаторы, поэтому для тока в 5 и более ампер лучше применять импортные диодные сборки ампер на 10.

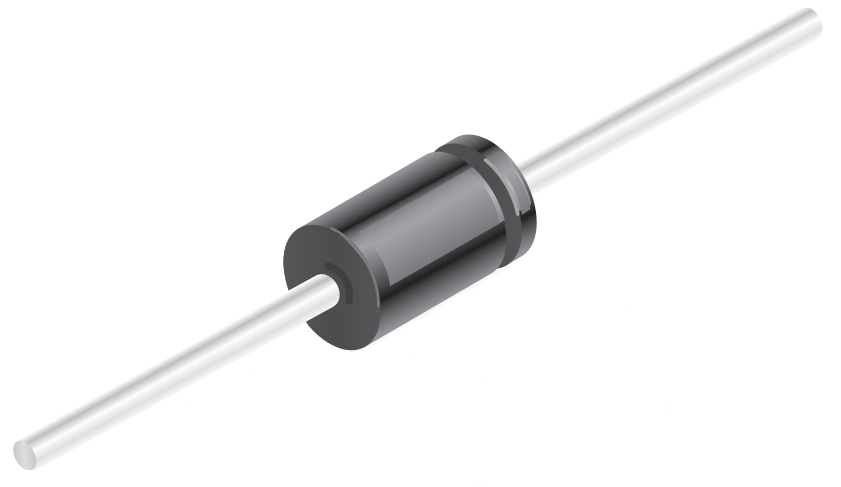

Как альтернативу можете рассмотреть 10 Амперные диоды 10А2, 10А4, 10А6, 10А8, 10А10, внешний вид и параметры на картинках ниже:

На наш взгляд, лучшим вариантом выпрямителя будет применение импортных диодных сборок, например, типа KBU-RS 10/15/25/35 A, они и токи большие выдерживают, и места занимают гораздо меньше.

Параметры можете скачать по прямой ссылке:

● Транзистор Т1 – может слегка нагреваться, поэтому лучше его установить на небольшой радиатор или пластину из алюминия.

● Транзистор Т4 – однозначно будет нагреваться, поэтому ему нужен хороший радиатор. Это связано с мощностью, рассеиваемой на этом транзисторе. Приведем пример: на коллекторе транзистора Т4 имеем 30 Вольт, на выходе БП установили 12 Вольт, а ток при этом течет 5 Ампер. Получается, что 18 Вольт остается на транзисторе, а 18 Вольт умноженное на 5 Ампер получим 90 Ватт, это та мощность которая будет рассеиваться на транзисторе Т4. И чем меньшее напряжение вы установите на выходе БП, тем мощность рассеивания будет больше.

Отсюда следует то, что транзистор следует выбирать внимательно, и обращать внимание на его характеристики. Ниже находятся две прямые ссылки на транзисторы КТ819 и 2N3055, можете скачать их себе на компьютер:

Регулировка тока ограничения.

Включаем блок питания, регулятором выходного напряжения устанавливаем 5 Вольт на выходе в холостом режиме, подключаем к выходу резистор 1 Ом мощностью не менее 5 Ватт с последовательно подключенным амперметром.
С помощью подстроечного резистора R8 устанавливаем необходимый ток ограничения, и чтобы убедиться, что ограничение работает, вращаем регулятор уровня выходного напряжения вплоть до крайнего положения, то есть до максимума, при этом величина выходного тока должна быть неизменной. Если вам не нужно изменять ток ограничения, тогда вместо резистора R8 установите перемычку между эмиттером Т4 и базой Т5, и тогда при номинале резистора R6 0,39 Ом ограничение тока будет происходить при токе 3 Ампера.

Как увеличить максимальный ток БП.

● Применение трансформатора соответствующей мощности, способного длительно отдавать требуемый ток в нагрузку.

● Применение диодов или диодных сборок, способных длительно выдерживать требуемый ток.

● Применение параллельного соединения регулирующих транзисторов (Т4). Схема параллельного включения ниже:

Мощность резисторов Rш1 и Rш2 не менее 5 Ватт. Транзисторы оба устанавливаются на радиатор, компьютерный вентилятор на обдув лишним не будет.

● Увеличение номиналов емкостей С1, С2, С4. (Если применять БП для заряда автомобильных аккумуляторов, этот пункт не критичен)

● Дорожки печатной платы, по которым будут течь большие токи, залудить оловом потолще, или поверх дорожек напаять дополнительный провод их утолщающий.

● Применение толстых соединительных проводов по линиям больших токов.

Внешний вид собранной платы блока питания:

Приветствую всех зрителей, особенно начинающих радиолюбителей, поскольку именно они очень часто сталкиваются с проблемой поиска источников питания для самодельных конструкций и поэтому в этом ролике будет рассмотрен вариант постройки простейшего лабораторного блока питания с возможностью ограничения тока.

Наш блок питания может обеспечивать на выходе стабилизированное напряжение от 0 до 15 вольт и ток до полутора Ампер.

Естественно наиболее простым решением является использование специализированных микросхем на подобии LM317, которая обеспечивает хорошую стабилизацию, стоит дешево и может отдавать в нагрузку ток до полторы ампер, но я этого не сделал, зная что многие радиолюбители могут не иметь возможности приобретения специализированных микросхем по тем или иным причинам, поэтому рассмотрим самый простой стабилизированный блок питания построенный всего на двух транзисторах.

В проекте специально использованы наиболее доступные радиокомпоненты, чтобы ни у кого не возникли трудности с их поиском.

А теперь давайте рассмотрим схему и поймем как она работает. Состоит она из трех основных частей:

Сетевой понижающий трансформатор для обеспечения нужного нам напряжения а также для гальванической развязки с сетью. В своем варианте я использовал трансформатор от блока питания кассетного магнитофона, подойдет любой другой, основные параметры блока будут зависеть в первую очередь от трансформатора, притом нужно учитывать один момент – максимальное выходное напряжение блока питания будет на несколько вольт меньше, чем напряжение на выпрямителе.

Трансформатор подбирается с нужным током, в моем случае имеются две обмотки по 20 Вольт, ток с каждой из них составляет около 0,7 Ампер, обмотки подключены параллельно, т.е общий ток около полутора ампер.

Вторая часть из себя представляет выпрямитель для выпрямления переменного напряжения в постоянку и конденсатор для сглаживания напряжения после выпрямителя и фильтрации помех.

Третий узел это плата самого стабилизатора, рассмотрим ее поподробней. А работает схема следующим образом.

Сетевое напряжение поступает на первичную обмотку трансформатора, на вторичной обмотке уже получаем пониженное напряжение, максимальный ток будет зависеть от габаритных размеров трансформатора и от диаметра провода вторичной обмотки.

После выпрямителя установлен электролитический конденсатор для сглаживания напряжения до “идеальной постоянки”. Уже постоянное напряжение поступает на схему стабилизатора где стабилизируется до некоторого уровня, напряжение стабилизации будет завесить от стабилитрона, в нашем случае он на 15 Вольт, который задает максимальное напряжение на выходе.

Но беда в том, что ток такого простого стабилизатора невелик, по нему протекает около 15 -20 мА, вот поэтому его нужно усилить с помощью простого каскада усиления по току построенный на транзисторе VT1 и VT2 , транзисторы подключены таким образом для того, чтобы обеспечить максимально большое усиление, т.е. по сути это аналог составного транзистора.

Регулятор напряжения в лице переменного резистора R1 выполняет функцию простого делителя напряжения и может быть рассмотрен как два последовательно соединенных резистора с отводом от места их соединения, изменяя сопротивление каждого, мы можем регулировать напряжение, это напряжение усиливается ранее указанным каскадом. Второй переменный резистор позволит ограничивать выходной ток.

Большую их часть, а если быть точнее то все компоненты можно найти в старой аппаратуре, например в советских телевизорах, усилителях, приемниках, магнитолах и в прочей технике, также возможно использование импортных аналогов, которые имеют одинаковое расположение выводов.

Диодный мост – можно использовать готовые мосты, которые можно найти в компьютерных блоках питания или же собрать мост из любых 4-х аналогичных диодов с током от 2-х ампер, список некоторых таких диодов тоже найдешь в архиве проекта, ссылка на архив как всегда в описании.

Для увеличения выходного напряжения блока питания нужно во первых найти соответствующий трансформатор а также заменить стабилитрон на более высоковольтный, скажем на или 18 или 24 Вольта, Резистор ограничивает ток через стабилитрон, расчет производится исходя из напряжения с выпрямителя, резистор рассчитывают так, чтобы ток через стабилитрон не превышало значение в 25-30мА в случае стабилитронов пол ватта и 40-45 мА в случае если использован одноваттный стабилитрон.

Если нет нужного стабилитрона, то можно последовательно соединить два или несколько, для получения нужного напряжения стабилизации.

Схема стабилизатора работает в линейном режиме, поэтому силовой транзистор VT22 нуждается в радиаторе.

Теперь проверим конструкцию в работе. Как видим напряжение плавно регулируется от нуля до 15 Вольт

Теперь проверим ограничение тока. Без нагрузки вращая регулятор тока, напряжение у нас почти не меняется, что свидетельствует о корректной работе функции ограничения. Ток регулируется плавно от 180мА.

Максимальный выходной ток, в моем случае составляет около 1,5 Ампер, этого вполне достаточно для средних нужд большинства радиолюбителей.

Не смотря на простоту конструкции при выходных токах токах около 1А, наблюдаем просадку выходного напряжения меньше 0,2 вольт, это очень хороший показатель для стабилизаторов такого класса.

Блок питания может переносить короткого замыкания с продолжительностью не более 5 секунд, в этом режиме ток ограничивается в районе 1,7А.

Монтаж можно сделать и навесным, но более красиво смотрится конструкция на печатной плате, тем более, что я для вас ее нарисовал.

Всем привет. Сегодня заключительный обзор, сборка лабораторного линейного блока питания. Сегодня много слесарных работ, изготовление корпуса и финальная сборка. Обзор размещен в блоге «DIY или Сделай Сам», надеюсь я тут никого не отвлекаю и не кому не мешаю тешить свой взгляд прелестями Лены и Игоря))). Всем кому интересны самоделки и радиотехника – Добро пожаловать!!!
ВНИМАНИЕ: Очень много букв и фото! Трафик!

Добро пожаловать радиолюбитель и любитель самоделок! Для начала давайте вспомним, этапы сборки лабораторного линейного блока питания. Непосредственно к данному обзору не имеет отношения, потому разместил под спойлер:

Этапы сборки

Сборка силового модуля. Плата, радиатор, силовой транзистор, 2 переменных многооборотных резистора и зеленый трансформатор (из Восьмидесятых ®) Как подсказал мудрый kirich , я самостоятельно собрал схему, которую китайцы продают в виде конструктора, для сборки блока питания. Я сначала расстроился, но потом решил, что, видать схема хороша, раз китайцы её копируют… В то же время вылезли и детские болячки этой схемы (которые полностью были скопированы китайцами), без замены микросхем на более «высоковольтные», на вход нельзя подавать больше 22 вольт переменного напряжения… И несколько более мелких проблем, которые подсказали мне наши форумчане, за что им огромное спасибо. Совсем недавно будущий инженер “AnnaSun ” предложила избавления от трансформатора. Конечно каждый может модернизировать свой БП как угодно, можно и импульсник поставить в качестве источника питания. Но у любого импульсника (быть может кроме резонансных) на выходе куча помех, и эти помехи частично перейдут на выход ЛабБП… А если там имульсные помехи, то (ИМХО) это не ЛабБП. Потому я не буду избавляться от «зеленого трансформатора».

Поскольку это линейный блок питания, у него есть характерный и существенный недостаток, вся лишняя энергия выделяется на силовом транзисторе. Для примера, на вход мы подаем 24В переменного напряжения, которое после выпрямления и сглаживания превратится в 32-33В. Если на выход присоединить мощную нагрузку, потребляющую 3А при напряжении 5В, вся оставшаяся мощность (28В при токе 3А), а это 84Вт, будет рассеиваться на силовом транзисторе, переходя в тепло. Одним из способов предотвратить эту проблему, и соответственно повысить КПД, это поставить модуль ручного или автоматического переключения обмоток. Данный модуль был рассмотрен в :

Для удобства работы с блоком питания и возможности мгновенного отключения нагрузки, с схему был введен дополнительный модуль на реле, позволяющий включать или выключать нагрузку. Этому был посвящен .

К сожалению, из-за отсутствия нужных реле (нормально замкнутых), данный модуль работал некорректно, потому он будет заменен другим модулем, на D-триггере, позволяющий включать или выключать нагрузку при помощи одной кнопки.

Вкратце расскажу про новый модуль. Схема довольно известная (прислали мне в личку):

Немножко модифицировал её под свои нужды и собрал такую плату:

С обратной стороны:

На это раз никаких проблем не было. Все работает очень четко и управляется одной кнопкой. При подаче питания, на 13 выходе микросхемы всегда логический ноль, транзистор (2n5551) закрыт и реле обесточено – соответственно нагрузка не подключена. При нажатии кнопки, на выходе микросхемы появляется логическая единица, транзистор открывается и реле срабатывает подключая нагрузку. Повторное нажатие на кнопку возвращает микросхему в исходное состояние.

Какой же блок питания без индикатора напряжения и тока? Потому в я попытался сделать ампервольтметр самостоятельно. В принципе получился неплохой прибор, однако он имеет некоторую нелинейность в диапазоне от 0 до 3.2А. Эта погрешность никак не будет влиять при использовании данного измерителя, скажем в зарядном устройстве для АКБ автомобиля, но недопустима для Лабораторного БП, потому, я заменю этот модуль, китайскими щитовыми прецизионными и с дисплеями, имеющими 5 разрядов… А собранный мною модуль найдет применение в какой-нибудь другой самоделке.

Наконец-то приехали из Китая более высоковольтные микросхемы, о чем я Вам рассказал в . И теперь можно подавать на вход 24В переменного тока, не опасаясь, что пробьет микросхемы…

Теперь дело осталось за «малым», изготовить корпус и собрать все блоки вместе, чем я и займусь в этом финальном обзоре по данной тематике.
Поискав готовый корпус, ничего подходящего не нашел. У китайцев есть неплохие коробки, но, к сожалению, цена их, а особенно …

Отдать китайцам 60 баксов мне «жаба» не позволила, да и глупо такие деньги отдавать за корпус, можно еще немного добавить и купить . По крайней мере, корпус из этого Бп выйдет хороший.

Потому я поехал на строительный базар и купил 3 метра алюминиевого уголка. С его помощью будет собран каркас прибора.
Подготавливаем детали нужного размера. Расчерчиваем заготовки и спиливаем уголки при помощи отрезного диска. .

Затем выкладываем заготовки верхней и нижней панели, чтобы прикинуть, что получится.

Пробуем расположить модули внутри

Сборка идет на потайных винтах (под шляпку зенкером, разенковывается отверстие, что бы головка винта не выступала над уголком), и гайках с обратной стороны. Потихоньку появляются очертания каркаса блока питания:

И вот каркас собран… Не очень ровный, особенно по углам, но думаю, что покраска скроет все неровности:

Размеры каркаса под спойлером:

Измерение размеров

К сожалению времени мало свободного, потому слесарные работы продвигаются медленно. Вечерами за неделю изготовил лицевую панель из листа алюминия и панельку под вход питания и предохранитель.

Расчерчиваем будущие отверстия под Вольтметр и Амперметр. Посадочное гнездо должно быть размерами 45.5мм на 26.5мм
Обклеиваем посадочные отверстия малярным скотчем:

И отрезным диском, при помощи дремеля делаем пропилы (скотч нужен, что бы не выйти за размеры гнезд, и не испортить панель царапинами) Дремель быстро справляется с алюминием, но на 1 отверстие уходит 3-4

Опять была заминка, банально, кончились отрезные диски для дремеля, поиск по всем магазинам Алматы ни к чему не привел, потому пришлось ждать диски из Китая… Благо пришли быстро за 15 дней. Дальше работа пошла более весело и быстро…
Пропилил дремелем отверстия под цифровые индикаторы, и обработал напильником.

Ставим на «уголки» зеленый трансформатор

Примеряем радиатор с силовым транзистором. Он будет изолирован от корпуса, так как на радиаторе установлен транзистор в корпусе ТО-3, а там сложно изолировать коллектор транзистора от корпуса. Радиатор будет стоять за декоративной решеткой с вентилятором охлаждения.

Обработал наждачкой на бруске лицевую панель. Решил примерить все что будет на ней закреплено. Получается вот так:

Два цифровых измерителя, кнопка включения нагрузки, два многооборотных потенциометра, выходные клеммы и держатель светодиода «Ограничение тока». Вроде ничего не забыл?

С обратной стороны лицевой панели.
Разбираем все и красим черной краской с баллончика каркас блока питания.

На заднюю стенку прикрепляем на болты декоративную решетку (куплено на авторынке, анодированный алюминий для тюнига воздухозабора радиатора 2000 тенге (6.13USD))

Вот так получилось, вид с обратной стороны корпуса блока питания.

Ставим вентилятор для обдува радиатора с силовым транзистором. Я прикрепил его на пластиковые черные хомуты, держит хорошо, внешний вид не страдает, их почти не видно.

Возвращаем на место пластиковое основание каркаса с уже установленным силовым трансформатором.

Размечаем места крепления радиатора. Радиатор изолирован от корпуса прибора, т.к. на нем напряжение равное напряжению на коллекторе силового транзистора. Думаю, что он хорошо будет обдуваться вентилятором, что позволит значительно снизить температуру радиатора. Вентилятор будет управляться схемой снимающей информацию с датчика (терморезистора) закрепленного на радиаторе. Таким образом вентилятор не будет «молотить» в пустую, а будет включатся при достижении определенной температуры на радиаторе силового транзистора.

Прикрепляем на место лицевую панель, поглядеть что получилось.

Декоративной решетки осталось много, потому решил попробовать сделать П-образную крышку корпуса блока питания (на манер компьютерных корпусов), если не понравится, переделаю на что-нибудь другое.

Вид спереди. Пока решетка «наживлена» и еще не плотно прилегает к каркасу.

Вроде неплохо получается. Решетка достаточно прочная, можно смело ставить сверху что-либо, ну а про качество вентиляции внутри корпуса, даже не стоит говорить, вентиляция будет просто отличная, по сравнению с закрытыми корпусами.

Ну чтож, продолжаем сборку. Подключаем цифровой амперметр. Важно: не наступайте на мои грабли, не используйте штатный разъем, только пайка непосредственно к контактам разъема. Иначе будет в место тока в Амперах, показывать погоду на Марсе.

Провода для подключения амперметра, да и всех остальных вспомогательных устройств должны быть максимально короткими.
Между выходными клеммами (плюс-минус) установил панельку из фольгированного текстолита. Очень удобно прочертив изолирующие бороздки в медной фольге, создавать площадки для подключения всех вспомогательных устройств (амперметр, вольтметр, плата отключения нагрузки и т.п.)

Основная плата установлена рядом с радиатором выходного транзистора.

Плата переключения обмоток установлена над трансформатором, что позволило значительно сократить длину шлейфа проводов.

Наступил черед собрать модуль дополнительного питания для модуля переключения обмоток, амперметра, вольтметра и т. п.
Поскольку у нас линейный – аналоговый БП, будем использовать так же вариант на трансформаторе, никаких импульсных блоков питания. 🙂
Вытравливаем плату:

Впаиваем детали:

Тестируем, ставим латунные «ножки» и встраиваем модуль в корпус:

Ну вот, все блоки встроены (кроме модуля управления вентилятором, который будет изготовлен позже) и установлены на свои места. Провода подключены, предохранителя вставлены. Можно проводить первое включение. Осеняем себя крестом, закрываем глаза и даем питание…
Бабаха и белого дыма нет – уже хорошо… Вроде на холостом ходу ничего не греется… Нажимаем кнопку включения нагрузки – зажигается зеленый светодиод и щелкает реле. Вроде все пока нормально. Можно приступать к тестированию.

Как говорится, «скоро сказка сказывается, да не скоро дело делается». Опять выплыли подводные камни. Модуль переключения обмоток трансформатора работает некорректно с силовым модулем. При напряжении переключения с первой обмотки на следующую происходит скачек напряжения, т. е при достижении 6.4В происходит скачек до 10.2В. Потом конечно можно уменьшить напряжение, но это не дело. Сначала я думал, что проблема в питании микросхем, поскольку их питание тоже от обмоток силового трансформатора, и соответственно растет с каждой последующей подключенной обмоткой. Потому попробовал дать питание на микросхемы с отдельного источника питания. Но это не помогло.
Потому есть 2 варианта: 1. Полностью переделать схему. 2. Отказаться от модуля автоматического переключения обмоток. Начну с 2 варианта. Полностью без переключения обмоток я остаться не могу, потому как вариант мириться с печкой мне не нравится, потому поставлю тумблер- переключатель позволяющий выбирать подаваемое напряжение на вход БП из 2-х вариантов 12В или 24В. Это конечно «полумера», но лучше чем вообще ничего.
Заодно решил поменять амперметр на другой подобный, но с зеленым цветом свечения цифр, поскольку красные цифры амперметра светятся довольно слабо и при солнечном свете их плохо видно. Вот что получилось:

Вроде так получше. Возможно, так же, что я заменю вольтметр на другой, т.к. 5 разрядов в вольтметре явно избыточно, 2 разряда после запятой вполне достаточно. Варианты замены у меня есть, так что проблем не будет.

Ставим переключатель и подключаем к нему провода. Проверяем.
При положении переключателя «вниз» – максимальное напряжение без нагрузки составило около 16В

При положении переключателя вверх – доступно максимальное напряжение для данного трансформатора 34В (без нагрузки)

Теперь ручки, долго не стал придумывать варианты и нашел пластмассовые дюбели подходящего диаметра, как внутреннего, так и внешнего.

Отрезаем трубочку нужной длины и надеваем на штоки переменных резисторов:

Затем надеваем ручки и фиксируем винтами. Поскольку трубка дюбеля достаточно мягкая, ручка фиксируется очень хорошо, что бы сорвать её необходимы значительные усилия.

Обзор получился очень большим. Потому не буду отнимать Ваше время и вкратце протестируем Лабораторный блок питания.
Помехи осциллографом мы уже смотрели в первом обзоре, и с тех пор ничего не изменилось в схемотехнике.
Потому проверим минимальное напряжение, ручка регулировки в крайнем левом положении:

Теперь максимальный ток

Ограничение тока в 1А

Максимальное ограничение тока, ручка регулировки тока в крайне правом положении:

На этом Всё мои дорогие радиогубители и сочувствующие… Спасибо всем, кто дочитал до конца. Прибор получился брутальный, тяжелый и я надеюсь надежный. До новых встреч в эфире!

UPD: Осциллограммы на выходе блока питания при включении напряжения:

И выключения напряжения:

UPD2: Друзья с форума «Паяльник» дали идею, как с минимальными переделками схемы запустить модуль переключения обмоток. Спасибо всем за проявленный интерес, буду доделывать прибор. Поэтому – продолжение следует. Добавить в избранное Понравилось +72 +134

Когда собираешь какую либо электронную самоделку, то для ее проверки нужен блок питания. На рынке большое разнообразие готовых решений. Красиво оформлены, имеют много функций. Так же много kit-наборов для самостоятельного изготовления. Я уже не говорю про китайцев с их торговыми площадками. Покупал я на Алиэкспресс платы модулей понижающего преобразователя, вот на нем и решил сделать. Напряжение регулируется, тока хватает. Блок в основе имеет модуль из Китая, так же радиодетали которые были у меня в мастерской(давно лежали и ждали своего часа). Регулирует блок от 1.5 вольта и до максимума(все зависит от применяемого выпрямителя до платы регулировки.

Описание компонентов

Есть у меня трансформатор 17.9 Вольт и током 1.7Ампера. Он установлен в корпусе, значит подбирать последний не нужно. Обмотка довольно толстая, думаю и 2 Ампера потянет. Вместо трансформатора можно применить импульсный блок питания ноутбука, но тогда нужен еще и корпус для остальных компонентов.

Выпрямителем переменного тока, будет диодный мост, можно собрать и из четырех диодов. Сглаживать пульсации будет электролитический конденсатор, у меня 2200 микрофарад и рабочим напряжением 35 вольт. Применил б/у, был в наличии.

Регулировать выходное напряжение буду . Их на рынке большое разнообразие. Он обеспечивает хорошую стабилизацию и довольно надежен.

Для комфортной регулировки выходного напряжения буду применять регулировочный резистор на 4.7 кОм. На плате установлен 10 кОм, но у меня какой был, такой и поставлю. Резистор еще начала 90-х. При таком номинале, регулировка обеспечивается плавно. Так же подобрал ручку на него, тоже лохматых годов.

Индикатором выходного напряжения служит . У него три провода. Два провода питание вольтметра(красный и черный), а третий(синий) измеряющий. Можно соединить красный и синий вместе. Тогда вольтметр будет питаться от выходного напряжения блока, то есть загораться индикация от 4 вольт. Согласитесь не удобно, поэтому я его буду питать отдельно, об этом далее.

Для питания вольтметра я применю отечественную микросхему стабилизатора напряжения на 12 вольт. Тем самым обеспечу работу индикатора-вольтметра от минимума. Питается вольтметр через красный плюс и черный минус. Измерение осуществляется через черный минус и синий плюс выход блока.

Клеммы у меня отечественные. Имеют отверстия для штекеров типа «банан» и отверстия под зажим проводов. Похожие . Так же подобрал провода с наконечниками.

Сборка блока питания

Все собирается по простой зарисованной схеме.

Диодный мост нужно припаять к трансформатору. Я его выгнул для комфортной установки. На выход моста припаял конденсатор. Получилось не выйти за габариты по высоте.

Кренку питания вольтметра прикрутил к трансформатору. В принципе она не греется, и так она стоит на своем месте и никому не мешает.

На плате регулятора выпаял резистор и припаял два проводка под выносной резистор. Так же припаял провода под выходные клеммы.

На корпусе разметив отверстия под все, что будет на передней панели. Вырезал отверстия под вольтметр и одну клемму. Резистор и вторую клемму устанавливаю на стык коробки. При сборке коробки все зафиксируется сжатием обеих половинок.

Клемма и вольтметр установлены.

Так получилось установить вторую клемму и регулировочный резистор. Под ключ резистора сделал вырез.

Вырезаем окно под выключатель. Корпус собираем и закрываем. Осталось только распаять выключатель и регулируемый блок питания готов к применению.

Такой вот регулируемый блок питания получился. Данная конструкция простая и доступна для повторения каждому. Детали не являются редкими.
Всем удачи в изготовлении!

DIOTECH – BZX22 Интернет-дистрибьютор – Ventronchip.com

Введение

Мы можем предоставить DIOTECH BZX22, использовать форму запроса для запроса цены BZX22, таблицы DIOTECH в формате PDF и времени выполнения заказа. ventronchip.com является профессиональным дистрибьютором электронных компонентов. С более чем 3 миллионами позиций доступных электронных компонентов можно отправить в короткие сроки, более 250 тысяч наименований электронных компонентов на складе для немедленной доставки, которые могут включать в себя номер детали BZX22. Цена и время выполнения для BZX22 в зависимости от количества Требуется наличие и наличие склада.

Вопросы и ответы

Q: Это это мой первый заказ из Интернета, как я могу заказать эту деталь BZX22?

A: Пожалуйста отправьте предложение или отправьте нам электронное письмо, наш отдел продаж поможет вам как сделать.

Q: Как платить деньги?

О: Обычно мы принимаем банковский перевод, PayPal, кредитную карту и Western Union.

Q: Есть детали BZX22 с гарантией?

A: с Гарантия качества не менее 90 дней для каждого заказа. Просто напишите нам, если вы столкнетесь любая проблема качества.

Q: делать вы поддерживаете таблицу данных BZX22 или модели САПР?

A: Да, Наш технический инженер расскажет, какие таблицы или модели САПР у нас есть.

В: Является ли эта деталь оригинальной заводской упаковкой?

А: Да, как правило, если вы заказываете детали с SPQ (стандартная упаковка), мы отправим Детали в заводской упаковке. Если вы заказываете не полную упаковку, мы отправляйте детали в стандартной вакуумной упаковке нашей компании.

Вопрос: Можете ли вы доставить детали BZX22 напрямую на наш завод OEM.

A: Да, мы Могу отправить детали по адресу вашего корабля.

Q: Я просто нужен один кусок BZX22, могу ли я заказать?

У него Зависит от MOQ BZX22, большинство деталей мы можем поддержать заказ образца.

Q: Как Долго Могу ли я получить BZX22 после оплаты?

А: Мы отправляем заказы через FedEx, DHL или UPS, обычно это занимает 2 или 5 дней, чтобы прибыть к вам в руки.

Надежный и продвинутый bzx в сделках

О продукте и поставщиках:

На сайте Alibaba.com вы можете выбрать из широкого ассортимента высокопроизводительных, оригинальных, надежных и мощных bzx устройств для различных жилых и коммерческих нужд. Все товары, предлагаемые на сайте, имеют высокое качество и сертифицированы регулирующими органами.  Продукты, перечисленные на сайте, ориентированы не только на производительность, но и чрезвычайно долговечны, могут выдерживать все виды суровых условий эксплуатации и обеспечивать стабильную производительность на протяжении многих лет. Ведущие bzx поставщики и оптовики на сайте предлагают эти товары по невероятным ценам и огромным скидкам.
Разнообразная коллекция этих невероятных bzx включает различные разновидности продуктов, которые могут включать и управлять всеми типами бытовой и коммерческой техники. Эти продукты являются энергоэффективными и, следовательно, помогают сэкономить на счетах за электроэнергию. Эти расходные материалы являются экологически чистыми, а также имеют варианты с покрытием из никеля, меди, стали и золота. Эти продукты оснащены модернизированными функциями, такими как защита от перегрева, защита от перегрузки, контроль напряжения, термостойкость и многое другое, в зависимости от продуктов.
bzx, предлагаемые на Alibaba. com, имеют разную допустимую нагрузку. и идут с разрядами высокой интенсивности. Эти продукты имеют принудительное воздушное охлаждение и гибкий режим управления, режим внешнего управления и многое другое. Они используются в таких приложениях, как водородные лампы, холодильники, инверторы, телевизоры, выпрямители, генераторы, плоские светодиодные панели и многое другое.
Просмотрите различные bzx на Alibaba.com и купите эти продукты по доступной цене. Эти продукты также имеют режимы питания с УФ-регулировкой и могут быть настроены по индивидуальному заказу. На некоторых моделях предусмотрен большой ЖК-экран для мониторинга состояния.

Регулятор напряжения с ограничением тока схема

Разделы сайта

DirectAdvert NEWS

Друзья сайта

ActionTeaser NEWS

Статистика

Схема регулируемого блока питания 0…24 В, 0…3 А,
с регулятором тока ограничения.

Схема регулируемого блока питания с регулятором тока ограничения

В статье мы приводим вам не сложную принципиальную схему регулируемого 0 …24 Вольта блока питания. Ограничение тока регулируется переменным резистором R8 в диапазоне 0 … 3 Ампера. При желании этот диапазон можно увеличить путем уменьшения номинала резистора R6. Данный ограничитель тока является защитой блока питания от перегрузок и коротких замыканий на выходе. Величина выходного напряжения задается переменным резистором R3. И так, принципиальная схема:

Максимальное напряжение на выходе блока питания зависит от напряжения стабилизации стабилитрона VD5. В схеме применен импортный стабилитрон BZX24, его U стабилизации лежит в диапазоне 22,8…25,2 Вольта согласно описанию.

Вы можете скачать datashit на все стабилитроны этой линейки (BZX2…BZX39) по прямой ссылке с нашего сайта:

Так же в схеме можно применить отечественный стабилитрон КС527.

Список элементов схемы блока питания:

● R1 – 180 Ом, 0,5 Вт
● R2 – 6,8 кОм, 0,5 Вт
● R3 – 10 кОм, переменный (6,8…22 кОм)
● R4 – 6,8 кОм, 0,5 Вт
● R5 – 7,5 кОм, 0,5 Вт
● R6 – 0,22 Ом, 5 Вт (0,1…0,5 Ом)
● R7 – 20 кОм, 0,5 Вт
● R8 – 100 Ом, подстраиваемый (47…330 Ом)
● С1, С2 – 1000 х 35V (2200 х 50V)
● С3 – 1 х 35V
● С4 – 470 х 35V
● 100n – керамический (0,01…0,47 мкФ)
● F1 – 5 Ампер
● Т1 – КТ816, можно поставить импортный BD140
● Т2 – BC548, можно поставить BC547
● Т3 – КТ815, можно поставить импортный BD139
● Т4 – КТ819, можно поставить импортный 2N3055
● Т5 – КТ815, можно поставить импортный BD139
● VD1…VD4 – КД202, или импортная диодная сборка на ток не менее 6 Ампер
● VD5 – BZX24 (BZX27), можно заменить отечественным КС527
● VD6 – АЛ307Б (RED LED)

О выборе конденсаторов.

С1 и С2 стоят параллельно, поэтому их емкости складываются. Номиналы их выбираются из примерного расчета 1000 мкФ на 1 Ампер тока. То есть, если вы захотите поднять максимальный ток БП до 5…6 Ампер, значит номиналы С1 и С2 можно поставить по 2200 мкФ каждая. Рабочее напряжение этих конденсаторов выбирается изи расчета Uвх * 4/3 , то есть, если напряжение на выходе диодного моста составляет порядка 30 Вольт, значит (30*4/3=40) конденсаторы должны быть расчитаны на рабочее напряжение не менее 40 Вольт.
Номинал конденсатора С4 выбирается примерно из расчета 200 мкФ на 1 Ампер тока.

Печатная плата блока питания 0…24 В, 0…3 А:

О деталях блока питания.

● Трансформатор – должен быть соответствующей мощности, то есть если максимальное напряжение вашего блока питания составляет 24 Вольта, и вы рассчитываете, что ваш БП должен обеспечивать ток порядка 5 Ампер, соответственно (24 * 5 = 120) мощность трансформатора должна быть не менее 120 Ватт. Обычно трансформатор выбирают с небольшим запасом по мощности (от 10 до 50 %) Подробнее о расчете можно прочитать статью:

Если вы решили применить в схеме тороидальный трансформатор, его расчет описан в статье:

● Диодный мост – по схеме собран на отдельных четырех диодах КД202, они расчитаны на прямой ток 5 Ампер, параметры в таблице ниже:

5 Ампер это максимальный ток для этих диодов, и то установленных на радиаторы, поэтому для тока в 5 и более ампер лучше применять импортные диодные сборки ампер на 10.

Как альтернативу можете рассмотреть 10 Амперные диоды 10А2, 10А4, 10А6, 10А8, 10А10, внешний вид и параметры на картинках ниже:

Диоды 10A10_10A_1000V

10А2_10_parametri

На наш взгляд, лучшим вариантом выпрямителя будет применение импортных диодных сборок, например, типа KBU-RS 10/15/25/35 A, они и токи большие выдерживают, и места занимают гораздо меньше.

Параметры можете скачать по прямой ссылке:

● Транзистор Т1 – может слегка нагреваться, поэтому лучше его установить на небольшой радиатор или пластину из алюминия.

● Транзистор Т4 – однозначно будет нагреваться, поэтому ему нужен хороший радиатор. Это связано с мощностью, рассеиваемой на этом транзисторе. Приведем пример: на коллекторе транзистора Т4 имеем 30 Вольт, на выходе БП установили 12 Вольт, а ток при этом течет 5 Ампер. Получается, что 18 Вольт остается на транзисторе, а 18 Вольт умноженное на 5 Ампер получим 90 Ватт, это та мощность которая будет рассеиваться на транзисторе Т4. И чем меньшее напряжение вы установите на выходе БП, тем мощность рассеивания будет больше. Отсюда следует то, что транзистор следует выбирать внимательно, и обращать внимание на его характеристики. Ниже находятся две прямые ссылки на транзисторы КТ819 и 2N3055, можете скачать их себе на компьютер:

Регулировка тока ограничения.

Включаем блок питания, регулятором выходного напряжения устанавливаем 5 Вольт на выходе в холостом режиме, подключаем к выходу резистор 1 Ом мощностью не менее 5 Ватт с последовательно подключенным амперметром.
С помощью подстроечного резистора R8 устанавливаем необходимый ток ограничения, и чтобы убедиться, что ограничение работает, вращаем регулятор уровня выходного напряжения вплоть до крайнего положения, то есть до максимума, при этом величина выходного тока должна быть неизменной. Если вам не нужно изменять ток ограничения, тогда вместо резистора R8 установите перемычку между эмиттером Т4 и базой Т5, и тогда при номинале резистора R6 0,39 Ом ограничение тока будет происходить при токе 3 Ампера.

Как увеличить максимальный ток БП.

● Применение трансформатора соответствующей мощности, способного длительно отдавать требуемый ток в нагрузку.

● Применение диодов или диодных сборок, способных длительно выдерживать требуемый ток.

● Применение параллельного соединения регулирующих транзисторов (Т4). Схема параллельного включения ниже:

Мощность резисторов Rш1 и Rш2 не менее 5 Ватт. Транзисторы оба устанавливаются на радиатор, компьютерный вентилятор на обдув лишним не будет.

● Увеличение номиналов емкостей С1, С2, С4. (Если применять БП для заряда автомобильных аккумуляторов, этот пункт не критичен)

● Дорожки печатной платы, по которым будут течь большие токи, залудить оловом потолще, или поверх дорожек напаять дополнительный провод их утолщающий.

● Применение толстых соединительных проводов по линиям больших токов.

Простенькая относительно схемка, со средними параметрами, на основe транзисторoв с большим усилением. Была сделана для своих нужд в качестве лабораторного.
Часто приходилось заниматься ремонтом или запуском разных схем, для которых нужно было просто иметь чем их питать 3V, 5V, 6V, 9V, 12V. И каждый раз искал что-нибудь подходящее. В ход шли блоки питания от калькуляторов, магнитофонов, аккумуляторы, батарейки. Иногда радовался, что соответствующий источник не давал больших токов, таким образом спасая меня от лишних трат. Конечно делал одно- двух-транзисторные стабилизаторы для решения этой проблемы, но резульнаты не удовлетворяли. Где-то на второй волне вдохновения родилось то, с чем хочу поделится.
Применяется до сих пор при ремонте и запуске устройств, если подходит выходное напряжение конечно. А также при не совсем обычном применении – проверка стабилитронов, зарядка пальчиковых аккумуляторов, просто как источник стабильного тока. В таких случаях крайне удобно наличие хотя бы вольтметра на выходе.

Содержание / Contents

↑ Схема

Устройство разрабатывалось для выходного напряжения 1. 12V и регулирования выходного тока в пределах 0,15. 3А. Конечно для хороших результатов поставил транзисторы с усилением более 500 (сняты с платы МЦ-31 телевизора 3усцт), а составной регулирующий – около 10 000 (если измеритель не врёт – взял из модуля СКР телевизора 2усцт, коррекция растра).
Важно наверно, что питал схему от автомобильного аккумулятора, когда снимал данные.
Далее поставил трансформатор и некоторые чудеса, типа 3А при 12V, стали невозможными. Падало напряжение на выходе выпрямителя. Кому ещё интересно – ближе к схеме.

Схема стабилизатора напряжения с регулируемым ограничением выходного тока

Итак, на Х1 подаётся минус источникa напряжения, а с Х2 берётся стабилизированное и ограниченное в выходном токе напряжение. Если вкратце, то VТ3 – регулирующий, VТ4 – компаратор и усилитель сигнала ошибки стабилизатора напряжения, VТ1 – компаратор и усилитель сигнала ошибки стабилизатора выходного тока, VТ2 – датчик наличия ограничения выходного тока. За основу был взят распространённый вариант стабилизатора напряжения.

Исходная схема с фиксированным напряжением и защитой по току

Она слегка изменена, чтобы можно было менять в возможно бОльших пределах выходное напряжение, и убрать блокирование стабилизатора. Добавлен R8, чтобы сделать возможным работу схемы ограничения выходного тока на VТ1. Добавлен R7 и VD3 для установки пределов изменения выходного напряжения. Конденсаторы С1 и С2 помогут уменьшить пульсации на выходе.

Теперь позвольте мне пройтись с объяснениями по второму кругу (cм. первую схему). При появлении на входе Х1 относительно общего провода отрицательного постоянного напряжения в пределах 9. 15V, появится ток в цепи R2-VD2-R6-VD1. На стабилитроне VD1 появится стабильное напряжение. Часть этого напряжения подаётся на базу VТ4, который в результате откроется. Его ток коллектора откроет VТ3. Ток коллектора VТ3 зарядит С2, а через делитель R9, R10 часть напряжения С2 (оно же выходное) поступит на эмитер VТ4. Этот факт не позволит выходному напряжению расти больше чем удвоенное (Uбазы VT4 – 0,6V). Удвоенное потому, что делитель R9, R10 на два. Так как на базе VT4 напряжение стабильно, выходное тоже будет стабильным. Это есть рабочий режим. Транзисторы VТ1, VТ2 закрыты и никак не влияют.

Подсоединим нагрузку. Появится ток нагрузки. Он потечёт по цепи R2, Э-К VТ3 и дальше в нагрузку. R2 здесь работает датчиком тока. Пропорционально току на нём появляется напряжение. Это напряжение суммируется с частью напряжения, взятого с помощью R5 от VD2 и прилагается к базовому переходу VТ1 (R3 – чисто для ограничения тока базы VТ1 при бросках и защиты таким образом VТ1) и когда оно становится достаточным для открытия VТ1, устройство входит в режим ограничения выходного тока. Часть тока коллектора VТ4, который раньше поступал в базу VТ3, сейчас уходит через переход база-эмитер VТ2 в коллектор VТ1.
Благодаря большому коэффициенту усиления транзисторов, напряжение база-эмитер VТ1 будет поддерживаться около 0,6V. Это значит, что напряжение на R2 будет неизменным, следовательно и ток через него, а дальше через нагрузку тоже. Движком R5 можно выбирать ограничение тока от минимального до почти 3А.
При наличии режима ограничении тока открыт и VТ2, своим током коллектора он зажжёт светодиод HL1. Следует понимать, что ограничение тока «имеет приоритет» перед «стабильностью» выходного напряжения.

На выходе устройства я поставил вольтметр, а вот когда нужно ограничение на определённом токе, просто закорачиваю выход тестером в режиме амперметра и с помощью R5 добиваюсь желаемого.

↑ Детали

Схемка простинькая но всё хорошее основано на большом усилении транзисторов (более 500). А VТ3 вообще составной. Букв на названиях транзисторов нет, но должны все подойти. У меня все «Г». Главное – усиление и малые утечки. В справочнике пишут, что у некоторых букв «Ку» от 200, но мои все имели более 600. Переменники попались группы А. Для VТ3 нужен радиатор. Я поставил какой был и влез в корпус. Максимальную надежность обеспечит лишь радиатор, расчитанный на рассеивание мощности равной Uвходное умножить на 3А, т.е. 30. 50Вт.
Думаю мало кому понадобится 1V на 3А долговременно, поэтому смело можно ставить радиатор в 2. 3 раза меньше.

VD2 и VD3 служат источниками напряжения в 0,6V. Можно использовать и другие кремниевые диоды. R4 – несколько сдвигает порог, когда загорается светодиод. Если он горит, значит вовсю идет ограничение выходного тока. R1 просто ограничивает ток светодиода. Потенциометры можно и с большим номиналом (в 2. 3 раза). R8 можно уменьшить (где-то до 4к), если у транзистора VТ3 не хватит усиления.

С печатной платой – как обычно в простых схемах, изготавливаемых в единственном экземпляре. Была плата для другого регулируемого стабилизатора напряжения, параметры которого не устраивали. Она была превращена в макетницу и на ней собрана данная схема. Резисторы использованы на 0,25 Вт (можно и 0,125) – не вижу особых требований. При 3А (если Ваш выпрямитель их даст) – заводской проволочный R2 (2 Вт-а) будет на пределе и наверно стоит ставить мощнее (5Вт). Электролиты – К50-16 на 16V.

Eсли нет составного транзистора – «составьте» его из чего есть. Начните с КТ817 + КТ315, с буквами «Б» и дальше. (Если всё же не хватит усиления у VТ3, я бы уменьшил R9 и R10 до 200 Ом и R8 до 2 кОм).

Трансформатор, выпрямитель и конденсатор фильтра – Ваши. Они не менее важны, но я хотел рассказать только о таком более-менее универсальном стабилизаторе. (У меня стоит 10-ватный транс на 10V/1А переменного, откуда-то взятый блочный мостик на 1А, и 4000мкФ/16V электролит фильтра. Стыдно, зато всё влезает в корпус.

Нужно заметить, что стрелочный индикатор (в схеме не указан) с помощию переключателя, можно использовать и как вольтметр и как амперметр. В первом случае видим выходное напряжение, во втором выходной ток.

↑ Итого

Вышерасписанное устройство у меня работает в составе «всё в одном»: развитый (хоть и однополярный) блок питания, частотомер и генератор звуковых частот (синус, квадрат, треугольник). Схемы взяты из журнала «Радио». (Работают не совсем так как хотелось бы. Во-первых потому, что внёс слишком много «несанкционированных» изменений – особенно в элементной базе – поставил что имел.) Конечно имеется возможность работы головки вольтметра в качестве индикатора частоты в частотомере. При пользовании генератором – частотомер показывает частоту. Имеется и выход переменного напряжения 6,3V и 10V , на всякий случай.

Корпус, который виден на фотографии не ахти, чтобы его повторять. И вообще: всё там задумывалось, как зеркальное отражение, но загнул переднюю панель по ошибке не в ту сторону. Я растроился и не стал уже его никак украшать.

↑ Файлы

Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года.
Уже более 10 лет наш журнал существует только на мои средства.

—
Спасибо за внимание!
Игорь Котов, главный редактор журнала «Датагор»

JLCPCB — это крупнейшая фабрика PCB прототипов в Китае. Для более чем 600000 заказчиков по всему миру мы делаем свыше 15000 онлайн заказов на прототипы и малые партии печатных плат каждый день!

Anything in here will be replaced on browsers that support the canvas element

Три схемы простых регуляторов тока

В сети очень много схем регуляторов напряжения для самых разных целей, а вот с регуляторами тока дела обстоят иначе. И я хочу немного восполнить этот пробел, и представить вам три простые схемы регуляторов постоянного тока, которые стоит взять на вооружение, так, как они универсальны и могут быть использованы во многих самодельных конструкциях.

Регуляторы тока по идее не многим отличается от регуляторов напряжения. Прошу не путать регуляторы тока со стабилизаторами тока, в отличии от первых они поддерживают стабильный выходной ток не зависимо от напряжения на входе и выходной нагрузки.

Стабилизатор тока – неотемлимая часть любого нормального лабораторного блока питания или зарядного устройства, предназначен он для ограничения тока подаваемого на нагрузку. В этой статье мы рассмотрим пару стабилизаторов и один регулятор общего применения.

Во всех трех вариантах в качестве датчика тока использованы шунты, по сути низкоомные резисторы. Для увеличения выходного тока любой из перечисленных схем нужно будет снизить сопротивление шунта. Нужное значение тока выставляют вручную, как правило вращением переменного резистора. Все три схемы работают в линейном режиме, а значит силовой транзистор при больших нагрузках будет сильно нагреваться.

Первая схема отличается максимальной простотой и доступностью компонентов. Всего два транзистора, один из них управляющий, второй является силовым, по которому и протекает основной ток.

Датчик тока представляет из себя низкоомный проволочный резистор. При подключении выходной нагрузки на этом резисторе образуется некоторое падение напряжения, чем мощнее нагрузка, тем больше падение. Такого падения напряжения достаточно для срабатывания управляющего транзистора, чем больше падение, тем больше приоткрыт транзистор. Резистор R1, задает напряжение смещения для силового транзистора, именно благодаря ему основной транзистор находится в открытом состоянии. Ограничение тока происходит за счет того, что напряжение на базе силового транзистора, которое было образовано резистором R1 грубо говоря затухаеться или замыкается на массу питания через открытый переход маломощного транзистора, этим силовой транзистор будет закрываться, следовательно, ток протекающий по нему уменьшается вплоть до полного нуля.

Резистор R1 по сути обычный делитель напряжения, которым мы можем задать как бы степень приоткрытия управляющего транзистора, а следовательно, управлять и силовым транзистором ограничивая ток протекающий по нему.

Вторая схема построена на базе операционного усилителя. Ее неоднократно использовал в зарядных устройствах для автомобильного аккумулятора. В отличии от первого варианта – эта схема является стабилизатором тока.

Как и в первой схеме тут также имеется датчик тока (шунт), операционный усилитель фиксирует падение напряжения на этом шунте, все по уже знакомой нам схеме. Операционный усилитель сравнивает напряжение на шунте с опорным, которое задается стабилитроном. Переменным резистором мы искусственно меняем опорное напряжение. Операционный усилитель в свою очередь постарается сбалансировать напряжение на входах путем изменения выходного напряжения.

Выход операционного усилителя управляет мощным полевым транзистором. То есть принцип работы мало чем отличается от первой схемы, за исключением того, что тут имеется источник опорного напряжения выполненный на стабилитроне.

Эта схема также работает в линейном режиме и силовой транзистор при больших нагрузках будет сильно нагреваться.

Последняя схема построена на базе популярной интегральной микросхеме стабилизатора LM317. Это линейный стабилизатор напряжения, но имеется возможность использовать микросхему в качестве стабилизатора тока.

Нужный ток задается переменным резистором. Недостатком схемы является то, что основной ток протекает именно по ранее указанному резистору и естественно тот нужен мощный, очень желательно использование проволочных резисторов.

Максимально допустимый ток для микросхемы LM317 1,5 ампера, увеличить его можно дополнительным силовым транзистором. В этом случае микросхема уже будет в качестве управляющей, поэтому нагреваться не будет, взамен будет нагреваться транзистор и от этого никуда не денешься.

Блок питания 24 вольта своими руками

БЛОК ПИТАНИЯ 24В

radioskot.ru

Блок питания 1,5в, 3,3в, 5в, 12в, 24в, самому собрать из подручных деталей мощный блок. Схемы блоков питания. Сборка простого блока питания.

В разделы: Советы Схемы → Простой блок питания

Как самому собрать простой блок питания и мощный источник напряжения. Порой приходится подключать различные электронные приборы, в том числе самодельные, к источнику постоянного напряжения 12 вольт. Блок питания несложно собрать самостоятельно в течении половины выходного дня. Поэтому нет необходимости приобретать готовый блок, когда интереснее самостоятельно изготовить необходимую вещь для своей лаборатории.

Блок питания 12в

Каждый, кто захочет сможет изготовить 12 – ти вольтовый блок самостоятельно, без особых затруднений. Кому-то необходим источник для питания усилителя, а кому запитать маленький телевизор или радиоприемник … Шаг 1: Какие детали необходимы для сборки блока питания … Для сборки блока, заранее подготовьте электронные компоненты, детали и принадлежности из которого будет собираться сам блок …. -Монтажная плата. -Четыре диода 1N4001, или подобные. Мост диодный. -Стабилизатор напряжения LM7812. -Маломощный понижающий трансформатор на 220 в, вторичная обмотка должна иметь 14В – 35В переменного напряжения, с током нагрузки от 100 мА до 1А, в зависимости от того какую мощность необходимо получить на выходе. -Электролитический конденсатор емкостью 1000мкФ – 4700мкФ. -Конденсатор емкостью 1uF. -Два конденсатора емкостью 100nF. -Обрезки монтажного провода. -Радиатор, при необходимости. Если необходимо получить максимальную мощность от источника питания, для этого необходимо подготовить соответствующий трансформатор, диоды и радиатор для микросхемы. Шаг 2: Инструменты …. Для изготовления блока необходимы инструменты для монтажа: -Паяльник или паяльная станция -Кусачки -Монтажный пинцет -Кусачки для зачистки проводов -Устройство для отсоса припоя. -Отвертка. И другие инструменты, которые могут оказаться полезными. Шаг 3: Схема и другие … Для получения 5 вольтового стабилизированного питания, можно заменить стабилизатор LM7812 на LM7805. Для увеличения нагрузочной способности более 0,5 ампер, понадобится радиатор для микросхемы, в противном случае он выйдет из строя от перегрева. Однако, если необходимо получить несколько сотен миллиампер (менее, чем 500 мА) от источника, то можно обойтись без радиатора, нагрев будет незначительным.

Кроме того, в схему добавлен светодиод, чтобы визуально убедиться, что блок питания работает, но можно обойтись и без него.

Блок питания 12в 30а

Схема блока питания 12в 30А. При применении одного стабилизатора 7812 в качестве регулятора напряжения и нескольких мощных транзисторов, данный блок питания способен обеспечить выходной ток нагрузки до 30 ампер. Пожалуй, самой дорогой деталью этой схемы является силовой понижающий трансформатор. Напряжение вторичной обмотки трансформатора должно быть на несколько вольт больше, чем стабилизированное напряжение 12в, чтобы обеспечить работу микросхемы. Необходимо иметь в виду, что не стоит стремиться к большей разнице между входным и выходным значением напряжения, так как при таком токе теплоотводящий радиатор выходных транзисторов значительно увеличивается в размерах. В трансформаторной схеме применяемые диоды должны быть рассчитаны на большой максимальный прямой ток, примерно 100А. Через микросхему 7812 протекающий максимальный ток в схеме не составит больше 1А. Шесть составных транзисторов Дарлингтона типа TIP2955 включенных параллельно, обеспечивают нагрузочный ток 30А (каждый транзистор рассчитан на ток 5А), такой большой ток требует и соответствующего размера радиатора, каждый транзистор пропускает через себя одну шестую часть тока нагрузки. Для охлаждения радиатора можно применить небольшой вентилятор.

Проверка блока питания

При первом включении не рекомендуется подключать нагрузку. Проверяем работоспособность схемы: подсоединяем вольтметр к выходным клеммам и измеряем величину напряжения, оно должно составлять 12 вольт, или значение очень близко к нему. Далее подключаем нагрузочный резистор 100 Ом, мощностью рассеивания 3 Вт, или подобную нагрузку – типа лампы накаливания от автомобиля. При этом показание вольтметра не должно изменяться. Если на выходе отсутствует напряжение 12 вольт, отключите питание и проверьте правильность монтажа и исправность элементов.

Перед монтажом проверьте исправность силовых транзисторов, так как при пробитом транзисторе напряжение с выпрямителя прямиком попадает на выход схемы. Чтобы избежать этого, проверьте на короткое замыкание силовые транзисторы, для этого измерьте мультиметром по раздельности сопротивление между коллектором и эмиттером транзисторов. Эту проверку необходимо провести до монтажа их в схему.

Блок питания 3 – 24в

Схема блока питания выдает регулируемое напряжение в диапазоне от 3 до 25 вольт,  при токе максимальной нагрузки до 2А, если уменьшить токоограничительный резистор 0,3 ом, ток может быть увеличен до 3 ампер и более. Транзисторы 2N3055 и 2N3053 устанавливаются на соответствующие радиаторы, мощность ограничительного резистора должно быть не менее 3 Вт. Регулировка напряжения контролируется ОУ LM1558 или 1458. При использовании ОУ 1458 необходимо заменить элементы стабилизатора, подающие напряжение с вывода 8 на 3 ОУ с делителя на резисторах номиналом 5.1 K.

Максимальное постоянное напряжение для питания ОУ 1458 и 1558 36 В и 44 В соответственно. Силовой трансформатор должен выдавать напряжение, как минимум на 4 вольт больше, чем стабилизированное выходное напряжение. Силовой трансформатор в схеме имеет на выходе напряжение 25.2 вольт переменного тока с отводом посредине. При переключении обмоток выходное напряжение уменьшается до 15 вольт.

Схема блока питания на 1,5 в

Схема блока питания для получения напряжения 1,5 вольта, используется понижающий трансформатор, мостовой выпрямитель со сглаживающим фильтром и микросхема LM317.

Схема регулируемого блока питания от 1,5 до 12,5 в

Схема блока питания с регулировкой выходного напряжения для получения напряжения от 1,5 вольта до 12,5 вольт, в качестве регулирующего элемента применяется микросхема LM317. Ее необходимо установить на радиатор, на изолирующей прокладке для исключения замыкания на корпус.

Схема блока питания с фиксированным выходным напряжением

Схема блока питания с фиксированным выходным напряжением напряжением 5 вольт или 12 вольт. В качестве активного элемента применяется микросхема LM 7805, LM7812 она устанавливается на радиатор для охлаждения нагрева корпуса. Выбор трансформатора приведен слева на табличке. По аналогии можно выполнить блок питания и на другие выходные напряжения.

Схема блока питания мощностью 20 Ватт с защитой

Схема предназначена для небольшого трансивера самодельного изготовления, автор DL6GL. При разработке блока ставилась задача иметь КПД не менее 50%, напряжение питания номинальное 13,8V, максимум 15V, на ток нагрузки 2,7а. По какой схеме: импульсный источник питания или линейный? Импульсные блоки питания получается малогабаритный и кпд хороший, но неизвестно как поведет себя в критической ситуации, броски выходного напряжения … Несмотря на недостатки выбрана схема линейного регулирования: достаточно объемный трансформатор, не высокий КПД, необходимо охлаждение и пр. Применены детали от самодельного блока питания 1980-х годов: радиатор с двумя 2N3055. Не хватало еще только µA723/LM723-регулятор напряжения и несколько мелких деталей. Регулятор напряжения напряжения собран на микросхеме µA723/LM723 в стандартная включении. Выходные транзисторы Т2, Т3 типа 2N3055 для охлаждения устанавливаются на радиаторы. При помощи потенциометра R1 устанавливается выходное напряжение в пределах 12-15V. При помощи переменного резистора R2 устанавливается максимальное падение напряжение на резисторе R7, которое составляет 0,7В (между контактами 2 и 3 микросхемы). Для блока питания применяется тороидальный трансформатор (может быть любой по вашему усмотрению).

На микросхеме MC3423 собрана схема срабатывающая при превышении напряжения (выбросах) на выходе блока питания, регулировкой R3 выставляется порог срабатывания напряжения на ножке 2 с делителя R3/R8/R9 (2,6V опорное напряжение), с выхода 8 подается напряжение открывающее тиристор BT145, вызывающее короткое замыкание приводящее к срабатыванию предохранителя 6,3а.

Для подготовки блока питания к эксплуатации (предохранитель 6,3а пока не участвует) выставить выходное напряжение например, 12.0В. Нагрузите блок нагрузкой, для этого можно подключить галогенную лампу 12В/20W. R2 настройте, что бы падение напряжение было 0,7В (ток должен быть в пределах 3,8А 0,7=0,185Ωх3,8). Настраиваем срабатывание защиты от перенапряжения, для этого плавно выставляем выходное напряжение 16В и регулируем R3 на срабатывание защиты. Далее выставляем выходное напряжение в норму и устанавливаем предохранитель (до этого ставили перемычку).

Описанный блок питания можно реконструировать для более мощных нагрузок, для этого установите более мощный трансформатор, дополнительно транзисторы, элементы обвязки, выпрямитель по своему усмотрению.

Самодельный блок питания на 3.3v

Если необходим мощный блок питания, на 3,3 вольта, то его можно изготовить, переделав старый блок питания от пк или используя выше приведенные схемы. К примеру, в схема блока питания на 1,5 в заменить резистор 47 ом большего номинала, или поставить для удобства потенциометр, отрегулировав на нужное напряжение.

Трансформаторный блок питания на КТ808

У многих радиолюбителей остались старые советские радиодетали, которые валяются без дела, но которые можно с успехом применить и они верой и правдой вам долго будут служить, одна из известных схем UA1ZH, которая гуляет по просторам интернета. Много копий и стрел сломано на форумах при обсуждении, что лучше полевой транзистор или обычный кремниевый или германиевый, какую температуру нагрева кристалла они выдержат и кто из них надежнее? У каждой стороны свои доводы, ну а вы можете достать детали и смастерить еще один несложный и надежный блок питания. Схема очень простая, защищена от перегрузки по току и при параллельном включении трех КТ808 может выдать ток 20А, у автора использовался такой блок при 7 параллельных транзисторов и отдавал в нагрузку 50А, при этом емкость конденсатора фильтра была 120 000 мкф, напряжение вторичной обмотки 19в. Необходимо учитывать, что контакты реле должны коммутировать такой большой ток.

При условии правильного монтажа, просадка выходного напряжения не превышает 0.1 вольта

Блок питания на 1000в, 2000в, 3000в

Если нам необходимо иметь источник постоянного напряжения на высокое напряжение для питания лампы выходного каскада передатчика, что для этого применить? В интернете имеется много различных схем блоков питания на 600в, 1000в, 2000в, 3000в. Первое: на высокое напряжение используют схемы с трансформаторов как на одну фазу, так и на три фазы (если имеется в доме источник трехфазного напряжения).

Второе: для уменьшения габаритов и веса используют бестрансформаторную схему питания, непосредственно сеть 220 вольт с умножением напряжения. Самый большой недостаток этой схемы – отсутствует гальваническая развязка между сетью и нагрузкой, как выход подключают данный источник напряжения соблюдая фазу и ноль.

В схеме имеется повышающий анодный трансформатор Т1 (на нужную мощность, к примеру 2500 ВА, 2400В, ток 0,8 А ) и понижающий накальный трансформатор Т2 – ТН-46, ТН-36 и др. Для исключения бросков по току при включении и защите диодов при заряде конденсаторов, применяется включение через гасящие резисторы R21 и R22. Диоды в высоковольтной цепи зашунтированы резисторами с целью равномерного распределения Uобр. Расчет номинала по формуле R(Ом)=PIVх500. С1-С20 для устранения белого шума и уменьшения импульсных перенапряжений. В качестве диодов можно использовать и мосты типа KBU-810 соединив их по указанной схеме и, соответственно, взяв нужное количество не забывая про шунтирование.

R23-R26 для разряда конденсаторов после отключения сети. Для выравнивания напряжения на последовательно соединенных конденсаторах параллельно ставятся выравнивающие резисторы, которые рассчитываются из соотношения на каждые 1 вольт приходится 100 ом, но при высоком напряжении резисторы получаются достаточно большой мощности и здесь приходится лавировать, учитывая при этом, что напряжение холостого хода больше на 1,41.

Еще по теме

Трансформаторный блок питания 13,8 вольта 25 а для КВ трансивера своими руками. Трансформаторный блок питания Ремонт и доработка китайского блока питания для питания адаптера.

Доработка блока питания

Схемы блоков питания

Схемы. Самодельный блок питания на 1,5 вольта, 3 вольта, 5 вольт, 9 вольт, 12 вольт, 24 вольта. Стабилизатор 7812, 7805

www.110volt.ru

Схема регулируемого блока питания 0…24 В, 0…3 А, с регулятором тока ограничения.

Схема регулируемого блока питания 0…24 В, 0…3 А,с регулятором тока ограничения.

Схема регулируемого блока питания с регулятором тока ограничения

В статье мы приводим вам не сложную принципиальную схему регулируемого 0 …24 Вольта блока питания. Ограничение тока регулируется переменным резистором R8 в диапазоне 0 … 3 Ампера. При желании этот диапазон можно увеличить путем уменьшения номинала резистора R6. Данный ограничитель тока является защитой блока питания от перегрузок и коротких замыканий на выходе. Величина выходного напряжения задается переменным резистором R3. И так, принципиальная схема:

Принципиальная схема блока питания с регулятором тока

Максимальное напряжение на выходе блока питания зависит от напряжения стабилизации стабилитрона VD5. В схеме применен импортный стабилитрон BZX24, его U стабилизации лежит в диапазоне 22,8…25,2 Вольта согласно описанию.

Стабилитрон bzx-27

Вы можете скачать datashit на все стабилитроны этой линейки (BZX2…BZX39) по прямой ссылке с нашего сайта:

Так же в схеме можно применить отечественный стабилитрон КС527.

Список элементов схемы блока питания:

● R1 – 180 Ом, 0,5 Вт● R2 – 6,8 кОм, 0,5 Вт● R3 – 10 кОм, переменный (6,8…22 кОм)● R4 – 6,8 кОм, 0,5 Вт● R5 – 7,5 кОм, 0,5 Вт● R6 – 0,22 Ом, 5 Вт (0,1…0,5 Ом)● R7 – 20 кОм, 0,5 Вт● R8 – 100 Ом, подстраиваемый (47…330 Ом)● С1, С2 – 1000 х 35V (2200 х 50V)● С3 – 1 х 35V● С4 – 470 х 35V● 100n – керамический (0,01…0,47 мкФ)● F1 – 5 Ампер● Т1 – КТ816, можно поставить импортный BD140● Т2 – BC548, можно поставить BC547● Т3 – КТ815, можно поставить импортный BD139● Т4 – КТ819, можно поставить импортный 2N3055● Т5 – КТ815, можно поставить импортный BD139● VD1…VD4 – КД202, или импортная диодная сборка на ток не менее 6 Ампер● VD5 – BZX24 (BZX27), можно заменить отечественным КС527

● VD6 – АЛ307Б (RED LED)

О выборе конденсаторов.

С1 и С2 стоят параллельно, поэтому их емкости складываются. Номиналы их выбираются из примерного расчета 1000 мкФ на 1 Ампер тока. То есть, если вы захотите поднять максимальный ток БП до 5…6 Ампер, значит номиналы С1 и С2 можно поставить по 2200 мкФ каждая. Рабочее напряжение этих конденсаторов выбирается изи расчета Uвх * 4/3 , то есть, если напряжение на выходе диодного моста составляет порядка 30 Вольт, значит (30*4/3=40) конденсаторы должны быть расчитаны на рабочее напряжение не менее 40 Вольт.Номинал конденсатора С4 выбирается примерно из расчета 200 мкФ на 1 Ампер тока.

Печатная плата блока питания 0…24 В, 0…3 А:

Печатная плата блока питания

О деталях блока питания.

● Трансформатор – должен быть соответствующей мощности, то есть если максимальное напряжение вашего блока питания составляет 24 Вольта, и вы рассчитываете, что ваш БП должен обеспечивать ток порядка 5 Ампер, соответственно (24 * 5 = 120) мощность трансформатора должна быть не менее 120 Ватт. Обычно трансформатор выбирают с небольшим запасом по мощности (от 10 до 50 %) Подробнее о расчете можно прочитать статью:

Простой расчет понижающего трансформатора.

Если вы решили применить в схеме тороидальный трансформатор, его расчет описан в статье:

Как рассчитать тороидальный трансформатор

● Диодный мост – по схеме собран на отдельных четырех диодах КД202, они расчитаны на прямой ток 5 Ампер, параметры в таблице ниже:

КД202_параметры

5 Ампер это максимальный ток для этих диодов, и то установленных на радиаторы, поэтому для тока в 5 и более ампер лучше применять импортные диодные сборки ампер на 10.

Как альтернативу можете рассмотреть 10 Амперные диоды 10А2, 10А4, 10А6, 10А8, 10А10, внешний вид и параметры на картинках ниже:

Диоды 10A10_10A_1000V

10А2_10_parametri

Скачать datashit 10A05…10

На наш взгляд, лучшим вариантом выпрямителя будет применение импортных диодных сборок, например, типа KBU-RS 10/15/25/35 A, они и токи большие выдерживают, и места занимают гораздо меньше.

Диодная сборка KBU8M

Параметры можете скачать по прямой ссылке:

16-KBU-RS_10A_15A_25A_35A.RAR

● Транзистор Т1 – может слегка нагреваться, поэтому лучше его установить на небольшой радиатор или пластину из алюминия.

● Транзистор Т4 – однозначно будет нагреваться, поэтому ему нужен хороший радиатор. Это связано с мощностью, рассеиваемой на этом транзисторе. Приведем пример: на коллекторе транзистора Т4 имеем 30 Вольт, на выходе БП установили 12 Вольт, а ток при этом течет 5 Ампер. Получается, что 18 Вольт остается на транзисторе, а 18 Вольт умноженное на 5 Ампер получим 90 Ватт, это та мощность которая будет рассеиваться на транзисторе Т4. И чем меньшее напряжение вы установите на выходе БП, тем мощность рассеивания будет больше. Отсюда следует то, что транзистор следует выбирать внимательно, и обращать внимание на его характеристики. Ниже находятся две прямые ссылки на транзисторы КТ819 и 2N3055, можете скачать их себе на компьютер:

2N3055_datashit.RAR

КТ819_datashit.rar

Регулировка тока ограничения.

Включаем блок питания, регулятором выходного напряжения устанавливаем 5 Вольт на выходе в холостом режиме, подключаем к выходу резистор 1 Ом мощностью не менее 5 Ватт с последовательно подключенным амперметром.С помощью подстроечного резистора R8 устанавливаем необходимый ток ограничения, и чтобы убедиться, что ограничение работает, вращаем регулятор уровня выходного напряжения вплоть до крайнего положения, то есть до максимума, при этом величина выходного тока должна быть неизменной. Если вам не нужно изменять ток ограничения, тогда вместо резистора R8 установите перемычку между эмиттером Т4 и базой Т5, и тогда при номинале резистора R6 0,39 Ом ограничение тока будет происходить при токе 3 Ампера.

Как увеличить максимальный ток БП.

● Применение трансформатора соответствующей мощности, способного длительно отдавать требуемый ток в нагрузку.● Применение диодов или диодных сборок, способных длительно выдерживать требуемый ток.

● Применение параллельного соединения регулирующих транзисторов (Т4). Схема параллельного включения ниже:

Параллельное соединение транзисторов_схема

Мощность резисторов Rш1 и Rш2 не менее 5 Ватт. Транзисторы оба устанавливаются на радиатор, компьютерный вентилятор на обдув лишним не будет.● Увеличение номиналов емкостей С1, С2, С4. (Если применять БП для заряда автомобильных аккумуляторов, этот пункт не критичен)● Дорожки печатной платы, по которым будут течь большие токи, залудить оловом потолще, или поверх дорожек напаять дополнительный провод их утолщающий.● Применение толстых соединительных проводов по линиям больших токов.

Внешний вид собранной платы блока питания:

Плата БП в сборе

www.komitart.ru

Как получить двадцать четыре вольта из компьютерного блока питания

Статья поясняет как переделать обычный компьютерный блок питания на напряжение 24 вольта.

В некоторых случаях возникает потребность в мощных источниках питания для различного оборудования, рассчитанного на напряжение 24 вольта.

В этой статье расскажу как можно переделать обычный компьютерный блок питания как АТХ так и АТ на напряжение 24 в. Так же из нескольких таких блоков можно компоновать любые напряжения для питания всевозможных устройств.

Например для питания местной АТС УАТСК 50/200М, рассчитанной на напряжение 60 в и мощность около 600 Ватт, автор статьи заменил обычные громадные трансформаторные блоки на три маленьких компьютерных блоков питания которые аккуратно умещались на стенке рядом с рубильником питания и почти не создавая при этом никакого шума.

Переделка заключается в добавлении двух силовых диодов, дросселя и конденсатора. Схема аналогичная шине питания +12в после импульсного трансформатора, только диоды и полярность конденсатора обращены наоборот, как показано на рисунке (фильтрующие конденсаторы не показаны).

Прелесть такой переделки заключается в том, что цепи защиты и стабилизации напряжения остаются не тронутыми и продолжают работать в прежнем режиме. Возможно получить напряжение отличное от 24 вольт (например 20 или 30), но для этого придётся изменить параметры делителя опорного напряжения управляющей микросхемы и изменить либо отключить схему защиты, что сделать уже более сложно.

Дополнительные диоды Д1 и Д2 крепятся через изоляцию на том же самом радиаторе, что и остальные, в любом удобном месте но с обеспечением полного пятна контакта с радиатором.

Дроссель Л1 крепиться в любом доступном на плате месте (можно приклеить), но следует отметить, что в различных моделях и марках блоков питания он будет греться по-разному, возможно даже больше чем уже стоящий по цепи + Л2 (зависит от качества блока питания). В таком случае нужно либо подбирать индуктивность (которая не должна быть меньше стандартной Л2) либо крепить его непосредственно на корпус (через изоляцию) для отвода тепла.

Проверять блок можно на полной нагрузке или на нагрузке, на которую он у вас будет работать. При этом корпус должен быть полностью закрыт (как положено). При проверке следует наблюдать не перегреваются ли радиаторы, на которых закреплены полупроводники и дополнительно установленный дроссель по цепи -12в. К примеру, блок питания рассчитанный на 300 ватт можно нагрузить током 10-13А при напряжении 24В. Не лишним будет проверить пульсации выходного напряжения осциллографом.

Так же очень важно отметить, что если у вас будут работать вместе два или более блоков соединённые последовательно, то корпус (массу) схемы нужно ОТКЛЮЧИТЬ от металлического корпуса блока питания (я это делал простым перерезанием дорожек в местах крепления платы к шасси). Иначе вы получите короткое замыкание или через провод заземления шнуров питания или через касание корпусов друг к другу. Для наглядности исправной работы блока можно вывести наружу лампочку или светодиод.

Отличие переделки стандартов АТ и АТХ заключается лишь в запуске блока. АТ начинает работать сразу после включения в сеть 220 в, а АТХ нужно либо запускать сигналом PS-ON, как это сделано на компьютере, либо заземлить провод этого сигнала (обычно он подходит к управляющей ножке микросхемы). При этом блок так же будет стартовать при включении в сеть.

Яков Кузнецов

electrik.info

Импульсный блок питания 24В 18А

www.qrz.ru

Недавно возникла необходимость получить напряжение примерно 24В при токе до 3А. Сначала решил собрать стабилизатор на транзисторах, но как оказалось этот вопрос можно решить ещё проще. В этом мне хорошо помогла микросхема LT1083 предназначенная для установки в стабилизаторы с низким падением напряжения для токов нагрузки вплоть до 7А.   В микросхеме LT1083 падение напряжения составляет всего 1В, поэтому на ней выделяется тепла меньше, чем на других аналогичных микросхемах серии 78Lхх и трансформатор нужно на меньшее напряжение. Подробнее параметры LT1083, LT1084, LT1085 смотрите в даташите. Схема блока питания на 24В:   Входное напряжение стабилизатора LT1083 – до 30В. Но лучше не доходить до такого предельного значения и выбрать трансформатор со вторичной обмоткой хотябы на пять вольт меньше. И прежде чем подключать микросхему проверьте, чтоб после диодного моста и конденсатора фильтра было меньше 30-ти вольт. Ведь после выпрямления переменного напряжения в постоянное, оно увеличится на 25%.   Микросхемы LT1083, LT1084, LT1085 могут выпускаться в разных вариантах корпусов. Ниже приведена цоколёвка выводов для них.    Трансформатор для такого напряжения и тока, надо на мощность от 100 ватт. Например ТС-160 или из линейки ТАН/ТН. Питание на них подаётся с серединного отвода вторичной обмотки. Для защиты микросхемы LT1083 от бросков тока во время переходных процессов, используется диод IN4002. Точно установить напряжение выхода нужно подстроечным резистором, после чего заменить его на постоянный такого же номинала.    Готовый БП разместил в корпус из оргстекла с подсветками. Подсветка блока питания выполнена на индикаторной лампе и синих светодиодах. Один выключатель для сети, а вторым – переключается режим 12-24В. Соединение с нагрузкой многожильными проводами, с сечением более 1мм. Материал прислал: Гость.    Форум по блокам питания    Обсудить статью БЛОК ПИТАНИЯ 24В

Акопов Роберт UN7RX, arg777 (at) mail.ru http://arcalc.do.am/ Импульсный блок питания рассчитан на выходное напряжение в пределах 20-28В, при максимальном долговременном токе нагрузки 10А без принудительного охлаждения и до 18А при использовании вентилятора. В качестве контроллера используется широко распространенная в промышленных устройствах микросхема UC3825. Ее выбор был обусловлен, прежде всего, наличием. Ну, а раз она является (наряду с 3525) промышленным стандартом, то и не пришлось долго раздумывать. Блок питания представляет собой типовой полумост с оптронной развязкой ОС по напряжению. Защита по току осуществляется с помощью трансформатора тока. К особенностям можно отнести повышенные требования к монтажу и конструкции. Причин тут несколько. Во-первых, примененный контроллер имеет высокую граничную рабочую частоту, управляющие входы контроллера достаточно высокоимпедансные и чувствительны к наводкам. Это обязывает соблюдать некоторые правила монтажа такого контроллера и его обвязки. Во-вторых, специфика применения данного БП предъявляла жесткие требования по различным помехам, как радиочастотным, так и акустическим. Последнее наложило ограничение на разработку конструкции, в частности, на минимизацию габаритов и размещение некоторых компонентов. Часто используемое «компьютерное» расположение силовых элементов и радиаторов было исключено, как и применение комплектующих рассчитанными на эксплуатацию в основном, в режиме обдува, то есть, без заметного запаса по параметрам. Это касается прежде всего размеров сердечников трансформатора и дросселя L1. Схему БП можно условно разделить на три части. Первая – это входные цепи питания, содержащие противопомеховый фильтр, варистор и узел ограничения броска тока заряда конденсатора фильтра питания, состоящий из резистора R16 и простейшего реле времени на транзисторе VT4. Вторая – узел контроллера, выделенный синим цветов. И третья, силовая, преобразовательная часть, с фильтром на выходе. В зависимости от требований, используется также плата дополнительных фильтров, если в этом есть необходимость. Рисунки печатных плат в формате lay можно скачать здесь. На печатных платах детали не промаркированы, но учитывая несложность конструкции, определить их соответствие принципиальной схеме, несложно. Схема собрана на двух печатных платах, основной и субплате контроллера. Так удалось решить проблему с чувствительностью этой микросхемы к различного рода наводкам. Обратите внимание, что субплата контроллера двусторонняя, на одной смонтированы SMD компоненты, а другая сторона в виде сплошной фольги, использована как общий провод и экран. Конденсатор С6 установлен навесным монтажом, поверх С7. Данные намоточных компонентов: Трансформатор Tr1 намотан на сердечнике из феррита N67 размером 26х6х6 и содержит 3х16 витков провода ПЭЛШО 0.35. Tr2 выполнен на таком же феррите, размер сердечника 42х10х20, первичная обмотка выполнена литцендратом из проводов 0.08 и суммарным диаметром скрутки 1мм, с общей шелковой изоляцией и содержит 17 витков. Вторичная обмотка – 2х5 витков медной ленты толщиной 0.4 и шириной 12 мм. Вспомогательная обмотка для питания контроллера содержит 2х3 витка провода ПЭЛШО 0.35 Дроссель L1 на кольце из спеченного мопермаллоя, проницаемостью 63. Размеры кольца 28х15х15, цвет защитного покрытия – желтый, с белым торцом. Число витков – 25. Трансформатор тока использован готовый, первичная обмотка представляет собой пропущенный в отверстие кольца провод МГТФ c диаметром жилы ок. 1.5мм. Вторичка – примерно 150 – 200 витков провода на кольце М16х8х6, проницаемость около 2000. Дроссель L2 готовый, на ферритовом стержне, диаметр провода 2мм. Дросселя внешних фильтров выполнены на ферритовых сердечника с высокой проницаемостью (4000) , при их намотке следует правильно расположить обмотки, чтобы исключить подмагничивание сердечника – для этого каждая полуобмотка мотается на свой половине кольца, а направление намоток должно быть противофазным. Следует отметить, что зачастую, применение тех, или иных деталей, определялось их наличием, а не обязательной необходимостью применять именно этот компонент. При повторении ИБП стоит это учитывать. Обратите внимание на обязательное подключение конденсатора С27 к корпусу радиатора. В противном случае могут возникнуть паразитные колебания. Реле Rel1 любое, на рабочее напряжение 24В и ток через контакты не менее 3А.  Внешний вид ИБП: Вид сбоку на монтаж силовых полупроводников: Вид снизу Субплата контроллера Обратите внимание на то, что выходная отрицательная шина питания, заземлена на радиатор при помощи полоски медной фольги шириной 10мм, которая заведена под стойку платы и прижата винтом крепления. Обсуждение БП здесь.

Импортные стабилитроны

Стабилитрон 4.3V 0.5W BZX55C 4V3, BZX79 C4V3

Стабилитрон 4.3V 1.3W 1N4731A, BZV85C-4V3

Стабилитрон 4.7V 0.5W BZX55C 4V7, BZX79 C4V7

Стабилитрон 4.7V 1.3W 1N4732A, BZV85C-4V7

Стабилитрон 5.1V 0.5W BZX55C 5V1, BZX79 C5V1

Стабилитрон 5.1V 1.3W 1N4733A, BZV85C-5V1

Стабилитрон 5.6V 0.5W BZX55C 5V6, BZX79 C5V6

Стабилитрон 5.6V 1.3W 1N4734A, BZV85C-5V6

Стабилитрон 6.2V 0.5W BZX55C 6V2, BZX79 C6V2

Стабилитрон 6.2V 1.3W 1N4735A, BZV85C-6V2

Стабилитрон 6.8V 0.5W BZX55C 6V8, BZX79 C6V8

Стабилитрон 6.8V 1.3W 1N4736A, BZV85C-6V8

Стабилитрон 7.5V 0.5W BZX55C 7V5, BZX79 C7V5

Стабилитрон 7.5V 1.3W 1N4737A, BZV85C-7V5

Стабилитрон 8.2V 0.5W BZX55C 8V2, BZX79 C8V2

Стабилитрон 8.2V 1.3W 1N4738A, BZV85C-8V2

Стабилитрон 9.1V 0.5W BZX55C 9V1, BZX79 C9V1

Стабилитрон 9.1V 1.3W 1N4739A, BZV85C-9V1

Стабилитрон 10V 0.5W BZX55C,79 10V, 1N5240, 1N758

Стабилитрон 10V 1.3W 1N4740A, BZV85C-10V

Стабилитрон 11V 0.5W BZX55C 11V, BZX79 C11V

Стабилитрон 12V 0.5W BZX55C 12V, BZX79 C12V

Стабилитрон 12V 1.3W 1N4742A, BZV85C-12V

Стабилитрон 13V 0.5W BZX55C 13V, BZX79 C13V

Стабилитрон 13V 1.3W 1N4743A, BZV85C-13V

Стабилитрон 15V 0.5W BZX55C 15V, BZX79 C15V

Стабилитрон 15V 1.3W 1N4744A, BZV85C-15V

Стабилитрон 18V 0.5W BZX55C 18V, BZX79 C18V

Стабилитрон 18V 1.3W 1N4746A, BZV85C-18V

Стабилитрон 20V 0.5W BZX55C 20V, BZX79 C20V

Стабилитрон 20V 1.3W 1N4747A, BZV85C-20V

Стабилитрон 22V 0.5W BZX55C 22V, BZX79 C22V

Стабилитрон 22V 1.3W 1N4748A, BZV85C-22V

Стабилитрон 24V 0.5W BZX55C 24V, BZX79 C24V

Стабилитрон 24V 1.3W 1N4749A, BZV85C-24V

Стабилитрон 27V 0.5W BZX55C 27V, BZX79 C27V

Стабилитрон 27V 1.3W 1N4750A, BZV85C-27V

Стабилитрон 30V 0.5W BZX55C 30V, BZX79 C30V

Стабилитрон 30V 1.3W 1N4751A, BZV85C-30V

Стабилитрон 33V 0.5W BZX55C 33V, BZX79 C33V

Стабилитрон 33V 1.3W 1N4752A, BZV85C-33V

Стабилитрон 36V 0.5W BZX55C 36V, BZX79 C36V

Стабилитрон 36V 1.3W 1N4753A, BZV85C-36V

Стабилитрон 39V 1.3W 1N4754A, BZV85C-39V

Стабилитрон 43V 1.3W 1N4755A, BZV85C-43V

Стабилитрон 47V 0.5W BZX55C 47V, BZX79 C47V

Стабилитрон 47V 1.3W 1N4756A, BZV85C-47V

Стабилитрон 51V 1.3W 1N4757A, BZV85C-51V

Стабилитрон 56V 1.3W 1N4758A, BZV85C-56V

Стабилитрон 75V 1.3W 1N4761A, BZV85C-75V

Стабилитрон 82V 1.3W 1N4762A, BZV85C-82V

Стабилитрон 91V 1.3W 1N4763A, BZV85C-91V

Стабилитрон 100V 0.5W BZX55C 100V, BZX79 C100V

Стабилитрон R2K 150v do-201

Стабилитрон R2KN Vz=150-170 V

Стабилитрон R2KY Vz=130-155 V

Стабилитрон R2M Vz=135-180 V

Стабилитрон RM25 (MA2560) 56V

Как проверить стабилитрон мультиметром и сделать для него тестер своими руками

Внешне стабилитрон похож на диод, выпускается в стеклянном и металлическом корпусе. Его главное свойство заключается в сохранении постоянного напряжения на своих выводах при достижении определенного потенциала. Это наблюдается у него при достижении напряжения туннельного пробоя.

Обычные диоды при таких значениях быстро доходят до теплового пробоя и перегорают. Стабилитроны, их еще называют диодами Зенера, в режиме туннельного или лавинного пробоя могут находиться постоянно, без вреда для себя, не доходя до теплового пробоя.

Прибор изготавливается из монокристаллического кремния, в электронной аппаратуре выступает как стабилизатор или опорное напряжение.

Высоковольтные защищают от перенапряжений, интегральные стабилитроны со скрытой структурой используются в качестве эталонного напряжения в аналого-цифровых преобразователях.

Проверка тестером

Так как стабилитрон и диод имеют почти одинаковые вольтамперные характеристики за исключением участка пробоя, то мультиметром стабилитрон проверяется, как и диод.

Проверка осуществляется любым мультиметром в режиме прозвона диода или определения сопротивления. Выполняются такие действия:

• переключателем устанавливают диапазон измерения Омов;
• к выводам радиодетали подсоединяются измерительные щупы;
• мультиметр должен показать единицы или доли Ом, если его внутренний источник питания подключится плюсом к аноду;
• поменяв щупы местами, меняем полярность напряжения на выводах полупроводника и получаем сопротивление близкое к бесконечности, если он исправен.

Чтобы убедиться в исправности стабилитрона переключаем мультиметр на диапазон измерения сопротивления в килоомах и проводим измерение.

При исправном приборе, показания должны лежать в пределах десятков и сотен тысяч Ом. То есть он пропускает ток, как обычный диод.

Частные случаи

Иногда, мультиметр при проверке исправного полупроводника в режиме измерения сопротивления при обратной полярности показывает значение сильно отличающееся от ожидаемого.

Вместо сотен килоом – сотни ом. Создается впечатление, что он пробит, и прозванивается в обе стороны.

Это возможно в случае использования в мультиметре внутреннего источника питания, превышающего напряжение стабилизации стабилитрона.

Полупроводник уменьшает свое внутреннее сопротивление до тех пор, пока не достигнет напряжения стабилизации. Поэтому при измерениях необходимо это учитывать.

Иногда, при прозвонке мультиметр показывает большое сопротивление при прямом и обратном потенциале. Скорее всего, это двуханодный стабилитрон, поэтому для него полярность значения не имеет.

Для проверки исправности потребуется приложить напряжение чуть больше стабилизирующего, при этом менять полярность. Измеряя токи, проходящие через него и сравнивая вольтамперные характеристики прибора можно выяснить состояние устройства.

Проверка диода Зенера на печатной плате затруднена влиянием других элементов. Для надежного контроля работоспособности необходимо выпаять один вывод, производить измерения вышеописанным способом.

Тестер для стабилитронов

Проверка стабилитронов мультиметром не дает 100% гарантии их исправности. Это связано с тем, что он не может проверить его основные параметры. Поэтому многие радиолюбители изготавливают тестер стабилитронов своими руками.

Схема самого простого варианта состоит из набора аккумуляторов, постоянного резистора номиналом 200 Ом, переменного сопротивления на 2 кОм и мультиметра.

Аккумуляторы соединяются последовательно для получения потенциала необходимого для измерения параметров стабилитронов. Напряжения стабилизации в основном лежат в пределах 1,8-16 В.

Поэтому собирается батарея на 18 В. Затем к ее выводам параллельно подсоединяем последовательную цепочку из переменного резистора на 2 кОм мощностью 5 Вт и постоянного на 200 Ом.

Второй будет играть роль ограничивающего сопротивления. Выводы переменного резистора присоединяются к трехконтактной клеммной колодке.

К первому контакту присоединяется вывод, подключенный к плюсу батареи, ко второму другой крайний вывод, а к третьему средний подвижный контакт резистора.

В других вариантах тестеров можно применять импульсные источники питания с регулируемым напряжением выходного каскада, но суть не меняется, измерителем остается мультиметр.

Определение характеристик

Для проверки исправности стабилитрона и соответствия паспортным данным необходимо проверить его работу на разных напряжениях. Сначала надо прозвонить в режиме измерения сопротивления.

Убедившись в отсутствии пробоя, на первом и третьем контакте колодки выставляется разность потенциалов 0,1 вольта. Это достигается регулировкой резистора.

Проверка происходит в режиме измерения постоянного напряжения. Анод проверяемого стабилитрона подсоединяется к третьему контакту колодки, а катод подключается к первому. Щупы тестера подсоединяются к ним же.

Регулировкой переменного резистора увеличиваем обратное напряжение на полупроводнике до тех пор, пока оно не перестанет изменяться. Если это произошло, значит, стабилитрон достиг напряжения стабилизации и работает нормально.

Иногда требуется определить его вольтамперную характеристику. Тогда к предыдущей схеме добавляется тестер, работающий в режиме амперметра, соединенный последовательно со стабилитроном.

При изменении вольтажа с определенным шагом, снимаются значения напряжения и тока, строится график, получается вольтамперная характеристика.

Datenblatt PDF Suche – Datenblätter

Teilenummer	Beschreibung	Херстеллер	PDF
WT5701	Низкомощный емкостный сенсорный датчик клавиш	Weltrend
UT61L256	32K x 8 BIT HIGH SPEED LOW VCC CMOS SRAM	УТРОН
SCT2160KE	N-канальный SiC силовой МОП-транзистор	ROHM Полупроводник
СЧ3080КЭ	N-канальный силовой SiC MOSFET	ROHM Полупроводник
OZ9RR	ЖК-монитор Контроллер инвертора CCFL	O2Micro
NTE9936	Инвертор DTL / Hex	NTE Electronics
МДФ8Н60	N-канальный полевой МОП-транзистор	MagnaChip
K1830	2SK1830	Toshiba
K1829	2SK1829	Toshiba
K1828	2SK1828	Toshiba
K1827	2SK1827	Toshiba
K1826	2SK1826	Toshiba

диод% 20bzx% 2024 техническое описание и примечания по применению

fgt313 Реферат: транзистор fgt313 SLA4052 RG-2A Diode SLA5222 fgt412 RBV-3006 FMN-1106S SLA5096, диод ry2a Текст: нет текста в файле	Оригинал	PDF	2SA1186 2SC4024 2SA1215 2SC4131 2SA1216 2SC4138 100 В переменного тока 2SA1294 2SC4140 fgt313 транзистор fgt313 SLA4052 Диод РГ-2А SLA5222 fgt412 РБВ-3006 FMN-1106S SLA5096 диод ry2a
перекрестная ссылка диода Аннотация: перекрестная ссылка на диод Шоттки MV3110 AH513 AH512 AH761 Диод Ганна Ah470 импатт-диод DMK-6606 Текст: нет текста в файле	OCR сканирование	PDF	MA40401 MA40402 MA40404 MA40405 MA40406 MA40408 перекрестная ссылка диода перекрестная ссылка на диод Шоттки MV3110 AH513 AH512 AH761 Диод Ганна Ач470 импат-диод DMK-6606
2002-SE012 Аннотация: sta474a SE140N диод SE115N 2SC5487 SE090 sanken SE140N STA474 UX-F5B Текст: нет текста в файле	Оригинал	PDF	2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 SE012 sta474a SE140N диод SE115N 2SC5487 SE090 Санкен SE140N STA474 UX-F5B
Антенна GPS AT65 Резюме: MA4EX580L1-1225T MA4ST1081CK-287 ELDC-17LITR MA4ST1081 MA4P789ST-287T etc1-1-13tr MAALSS0042 MAAVSS0007 MADRCC0013 Текст: нет текста в файле	Оригинал	PDF	AM50-0002 AM50-0003 AM50-0004 AM50-0006 AT10-0009 AT10-0017 AT10-0019 AT-108 АТ-110-2 AT-113 Антенна GPS AT65 MA4EX580L1-1225T MA4ST1081CK-287 ELDC-17LITR MA4ST1081 MA4P789ST-287T etc1-1-13tr MAALSS0042 MAAVSS0007 MADRCC0013
диод Аннотация: диод стабилитрон 1N4148 “высокочастотный диод” стабилитрон A 36 кодовый диод 1n4148 стабилитрон диод Шоттки стабилитрон частотный высокочастотный диод 8889 Текст: нет текста в файле	OCR сканирование	PDF	1N4148 1N4148W 1N4150 1N4150W 1N914 1N4151 1N4151W 1N4448 1N4448W 1N4731 диод стабилитрон диодный 1Н4148 “высокочастотный диод” стабилитрон A 36 коде диод 1n4148 стабилитрон Диод Шоттки Частота стабилитрона высокочастотный диод 8889
KIA78 * pI Реферат: транзистор КИА78 * п ТРАНЗИСТОР 2Н3904 хб * 9Д5Н20П хб9д0н90н КИД65004АФ МОП-транзистор хб * 2Д0Н60П KIA7812API Текст: нет текста в файле	Оригинал	PDF	2N2904E BC859 KDS135S 2N2906E BC860 KAC3301QN KDS160 2N3904 BCV71 KDB2151E KIA78 * pI транзистор KIA78 * р ТРАНЗИСТОР 2Н3904 хб * 9Д5Н20П khb9d0n90n KID65004AF Транзистор MOSFET хб * 2Д0Н60П KIA7812API
CTX12S Аннотация: SLA4038 fn651 SLA4037 sla1004 CTB-34D SAP17N ​​2SC5586 2SK1343 CTPG2F Текст: нет текста в файле	Оригинал	PDF	2SA744 2SA745 2SA746 2SA747 2SA764 2SA765 2SA768 2SA769 2SA770 2SA771 CTX12S SLA4038 fn651 SLA4037 sla1004 CTB-34D SAP17N 2SC5586 2SK1343 CTPG2F
2SC5586 Реферат: транзистор 2SC5586 диод RU 3AM 2SA2003 СВЧ диод 2SC5487 однофазный мостовой выпрямитель ИМС с выходом 1A RG-2A Diode Dual MOSFET 606 2sc5287 Текст: нет текста в файле	Оригинал	PDF	2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 2SC5586 транзистор 2SC5586 диод РУ 3АМ 2SA2003 диод СВЧ 2SC5487 однофазный мостовой выпрямитель IC с выходом 1A Диод РГ-2А Двойной полевой МОП-транзистор 606 2sc5287
2001 – диод РУ 3АМ Аннотация: диод RU 4B RG-2A Диод MN638S диод RU 4AM FMM-32 SPF0001 красный зеленый зеленый стабилитрон sta464c Diode RJ 4B Текст: нет текста в файле	Оригинал	PDF
Варистор RU Аннотация: Транзистор SE110N 2SC5487 SE090N 2SA2003 Транзистор высокого напряжения 2SC5586 SE090 RBV-406 Текст: нет текста в файле	Оригинал	PDF	2SA1186 2SA1215 2SA1216 2SA1262 2SA1294 2SA1295 2SA1303 2SA1386 2SA1386A 2SA1488 Варистор РУ SE110N транзистор 2SC5487 SE090N 2SA2003 транзистор высокого напряжения 2SC5586 SE090 РБВ-406
fn651 Абстракция: CTB-34D 2SC5586 hvr-1×7 STR20012 sap17n 2sd2619 RBV-4156B SLA4037 2sk1343 Текст: нет текста в файле	Оригинал	PDF	2SA744 2SA745 2SA746 2SA747 2SA764 2SA765 2SA768 2SA769 2SA770 2SA771 fn651 CTB-34D 2SC5586 hvr-1×7 STR20012 sap17n 2sd2619 РБВ-4156Б SLA4037 2sk1343
1N4007 ЗЕНЕР ДИОД Аннотация: диод A14A диод st4 diac diode a15a стабилитрон db3 стабилитрон 1n4744 диод стабилитрон 1n4002 стабилитрон 5A стабилитрон 400в Текст: нет текста в файле	OCR сканирование	PDF	1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007 1N5400 1N5401 1N5402 1N4007 ЗЕНЕР ДИОД диод A14A диод st4 diac диод a15a стабилитрон db3 стабилитрон 1n4744 стабилитрон диодный 1н4002 стабилитрон 5А стабилитрон 400 в
хб * 9Д5Н20П Аннотация: Стабилитрон khb9d0n90n 6v транзистор khb * 2D0N60P KHB7D0N65F BC557 транзистор kia * 278R33PI KHB9D0N90N схема транзистора ktd998 Текст: нет текста в файле	Оригинал	PDF	2N2904E BC859 KDS135S 2N2906E BC860 KAC3301QN KDS160 2N3904 BCV71 KDB2151E хб * 9Д5Н20П khb9d0n90n Стабилитрон 6в хб * 2Д0Н60П транзистор KHB7D0N65F BC557 транзистор kia * 278R33PI Схема КХБ9Д0Н90Н ktd998 транзистор
Q2N4401 Аннотация: D1N3940 Q2N2907A D1N1190 Q2SC1815 Q2N3055 D1N750 Q2N1132 D02CZ10 D1N751 Текст: нет текста в файле	Оригинал	PDF	RD91EB Q2N4401 D1N3940 Q2N2907A D1N1190 Q2SC1815 Q2N3055 D1N750 Q2N1132 D02CZ10 D1N751
2012 – SR506 Диод Аннотация: диод 6А 1000в SM4007 Diode Diode SR360 diode her307 Текст: нет текста в файле	Оригинал	PDF	SMD4001-4007) SR560 DO-27 UF4004 DO-41 UF4007 10A10 LL4148 FR101-FR107 SR506 Диод диод 6А 1000в SM4007 Диод Диод SR360 диод her307
2006 – термодиод Аннотация: Тепловой диод PowerPC970MP CY8C27243 PPC970MP PowerPC970MPTM PowerPC970MP PowerPC 970 PowerPC-970mp Использование тепловых диодов в процессоре PowerPC 970MP Текст: нет текста в файле	Оригинал	PDF	PowerPC970MP® 64-битный PowerPC970MPTM 970 МП) 970 МП термодиод Тепловой диод PowerPC970MP CY8C27243 PPC970MP PowerPC970MPTM PowerPC970MP PowerPC 970 PowerPC-970mp Использование тепловых диодов в процессоре PowerPC 970MP
OZ Optics Пигтейл оптоволоконное покрытие AR Аннотация: Лазерный диод 1550нм 1300нм 1550нм лазерный диод Радиальный sma ОПТИЧЕСКОЕ ВОЛОКНО LDC-21A ЛАЗЕРНЫЙ ИЗМЕРИТЕЛЬ РАССТОЯНИЯ лазерный соединитель SMA 905 размеры волокна линза лазерный диод НАКЛОН ВРАЩАТЕЛЬ Текст: нет текста в файле	Оригинал	PDF	-40 дБ OZ Optics Fiber пигтейл AR покрытие Лазерный диод 1550нм 1300нм Лазерный диод 1550 нм Радиальное sma ОПТИЧЕСКОЕ ВОЛОКНО LDC-21A ЛАЗЕРНЫЙ ИЗМЕРИТЕЛЬ РАССТОЯНИЯ лазерный соединитель Размеры волокна SMA 905 линза лазерный диод НАКЛОН ВРАТОРА
Германиевый диод Аннотация: 5-амперные диодные выпрямители Germanium Diode OA91 aa117 diode 2 Amp rectifier diode diode 2 Amp zener diode DIODE 1N649 germanium rectifier diode OA95 diode Текст: нет текста в файле	OCR сканирование	PDF	1N34A 1Н38А 1N60A 1N100A 1N270 1N276 1N277 1N456 1N459 1N456A Германиевый диод Диодные выпрямители на 5 ампер Германиевый диод OA91 aa117 диод Выпрямительный диод на 2 А диод 2-амперный стабилитрон ДИОД 1Н649 германиевый выпрямительный диод Диод OA95
диод Шоттки 60V 5A Аннотация: Высокоскоростной диод 30A Диод Шоттки 20V 5A Диод Шоттки высокого обратного напряжения маркировка код 1A диод Schottky Diode 40V 2A диод Шоттки код 10 Барьер Шоттки 3A БАРЬЕРНЫЙ ДИОД ШОТТКИ ERG81-004 Текст: нет текста в файле	Оригинал	PDF	5 В / 10 А) 500нс, диод шоттки 60V 5A 30А быстродействующий диод Диод Шоттки 20V 5A Диод Шоттки, высокое обратное напряжение код маркировки 1А диод Диод Шоттки 40V 2A диод шоттки код 10 Барьер Шоттки 3A БАРЬЕРНЫЙ ДИОД ШОТТКИ ERG81-004
Диод Ганна Аннотация: Кремниевый СВЧ-детектор диод DW9248 СВЧ-волновод Маркони-ганн Кремниевый детектор УВЧ-диод варакторный диодный фильтр варактор Текст: нет текста в файле	OCR сканирование	PDF	DA1304 DA1307 DA1321 DA1321-1 DA1338 DA1338-1 DA1338-2 DA1338-3 DA1349-2 DA1349-4 Диод Ганна Кремниевый детекторный диод СВЧ DW9248 СВЧ волновод Маркони Гунн Кремниевый детектор УВЧ диод варакторный диодный фильтр варактор
pm2222a Аннотация: BCB47B SOD80C PHILIPS BF960 PMBTA64 1N4148 SOD80C PXTA14 BCB47BW pzt222a BF606A Текст: нет текста в файле	OCR сканирование	PDF	BA582 OD123 BA482 BA682 BA683 BA483 BAL74 BAW62, 1N4148 pm2222a BCB47B SOD80C ФИЛИПС BF960 PMBTA64 1N4148 SOD80C PXTA14 BCB47BW pzt222a BF606A
схема сварки Реферат: многопереходный «солнечный элемент» EMCORE CIC Emcore солнечный дуговой реактор солнечного элемента Многопереходный диодный элемент Шоттки «солнечный элемент» Текст: нет текста в файле	Оригинал	PDF
2009-2850КТ Реферат: 2850MT 1200 RTV 2850FT RTV-615 1N6515 1N5550 диод из литого эпоксидного герметика с piv 40v Текст: нет текста в файле	Оригинал	PDF	1N6515 1N5550 2850КТ 2850МТ 1200 RTV 2850FT РТВ-615 1N6515 1N5550 шотландская эпоксидная смола заливочный материал диод с шипом 40в
1998 – Стабилитрон 3в 400мВт Аннотация: транзистор bc548b, транзистор BC107, транзистор, транзистор, bc108, bc547, кросс-справочная таблица. Транзистор BC109, DIAC OB3, DIAC Br100, 74HCT. Текст: нет текста в файле	Оригинал	PDF	DS750 87C750 80C51 PZ3032-12A44 БУК101-50ГС BUW12AF BU2520AF 16 кГц BY328 Стабилитрон 3в 400мВт транзистор bc548b BC107 транзистор ТРАНЗИСТОР BC108 bc547 таблица перекрестных ссылок Транзистор BC109 DIAC OB3 DIAC Br100 Спецификация семейства 74HCT IC ТРАНЗИСТОР MOSFET BF998
Фазовращатель УВЧ Аннотация: абстрактный текст недоступен Текст: нет текста в файле	OCR сканирование	PDF

BZX6VX_423242.Загрузить техническое описание в формате PDF — IC-ON-LINE

ЧАСТЬ Описание Чайник IN4736A IN4732A IN4739A IN4748A IN4733A IN4757A IN Стабилитрон 51 В, стабилитрон 1 Вт Стабилитрон 1 Вт (IN4728A ~ IN4764A) Стабилитроны Стабилитроны 5,1 В, стабилитрон 1 Вт 5,6 В, стабилитрон 1 Вт 3,3 В, стабилитрон 1 Вт 4,3 В, 1 Вт Стабилитрон 7,5 В, стабилитрон 1 Вт 9,1 В, стабилитрон 1 Вт 8.2 В, 1 Вт стабилитрон 6,2 В, стабилитрон 1 Вт 4,7 В, стабилитрон 1 Вт 3,6 В, стабилитрон 1 Вт 3,9 В, стабилитрон 1 Вт 22 В, стабилитрон 1 Вт 43 В, стабилитрон 1 Вт 6,8 В, 1 Вт Стабилитрон 16 В, стабилитрон 1 Вт 20 В, стабилитрон 1 Вт 13 В, стабилитрон 1 Вт 30 В, стабилитрон 1 Вт 18 В, стабилитрон 1 Вт 47 В, стабилитрон 1 Вт 36 В, стабилитрон 1 Вт 10 В, 1 Вт 56 В, стабилитрон 1 Вт 33 В, стабилитрон 1 Вт 15 В, стабилитрон 1 Вт 39 В, стабилитрон 1 Вт 11 В, стабилитрон 1 Вт 27 В, стабилитрон 1 Вт 12 В, стабилитрон 1 Вт 12 В, 1 Вт, кремний, ОДНОНАПРАВЛЕННЫЙ ДИОД РЕГУЛЯТОРА НАПРЯЖЕНИЯ, DO-41 30 В, 1 Вт, КРЕМНИЙ, ОДНОНАПРАВЛЕННЫЙ ДИОД РЕГУЛЯТОРА НАПРЯЖЕНИЯ, DO-41 24 В, стабилитрон 1 Вт ЦВЕТНАЯ ПОЛОСА ОБОЗНАЧАЕТ КАТОД http: // FAIRCHILD [Fairchild Semiconductor] Fairchild Semiconductor, Corp. Fairchild Semiconductor Corporation NTE5232A NTE5174A NTE5191A NTE5191AK NTE5205AK NTE Стабилитрон, 10 Вт, допуск -5%. Номинальное напряжение стабилитрона Vz = 170В. Испытательный ток стабилитрона Izt = 15 мА. Стабилитрон, 10 Вт, допуск -5%. Номинальное напряжение стабилитрона Vz = 150В. Испытательный ток стабилитрона Izt = 17 мА. Стабилитрон, 10 Вт, допуск -5%. Номинальное напряжение стабилитрона Vz = 130В. Испытательный ток стабилитрона Izt = 19 мА. Стабилитрон, 10 Вт, допуск -5%.Номинальное напряжение стабилитрона Vz = 110В. Испытательный ток стабилитрона Izt = 23 мА. Стабилитрон, 10 Вт, допуск -5%. Номинальное напряжение стабилитрона Vz = 100В. Испытательный ток стабилитрона Izt = 25 мА. Стабилитрон, 10 Вт, допуск -5%. Номинальное напряжение стабилитрона Vz = 87В. Испытательный ток стабилитрона Izt = 29 мА. Стабилитрон, 10 Вт, допуск -5%. Номинальное напряжение стабилитрона Vz = 68V. Испытательный ток стабилитрона Izt = 37 мА. Стабилитрон, 10 Вт, допуск -5%. Номинальное напряжение стабилитрона Vz = 60В. Испытательный ток стабилитрона Izt = 43 мА. Стабилитрон, 10 Вт, допуск -5%.Номинальное напряжение стабилитрона Vz = 51В. Испытательный ток стабилитрона Izt = 50 мА. Стабилитрон, 10 Вт, допуск -5%. Номинальное напряжение стабилитрона Vz = 47В. Испытательный ток стабилитрона Izt = 55 мА. Стабилитрон, 10 Вт, допуск -5%. Номинальное напряжение стабилитрона Vz = 43В. Испытательный ток стабилитрона Izt = 60 мА. Стабилитрон, 10 Вт, допуск -5%. Номинальное напряжение стабилитрона Vz = 36В. Испытательный ток стабилитрона Izt = 70 мА. Стабилитрон, 10 Вт, допуск -5%. Номинальное напряжение стабилитрона Vz = 30В. Испытательный ток стабилитрона Izt = 85 мА. Стабилитрон, 10 Вт, допуск -5%.Номинальное напряжение стабилитрона Vz = 27V. Испытательный ток стабилитрона Izt = 95 мА. Стабилитрон , допуск 10 Вт ± 5% Стабилитрон , допуск 10 Вт 【5% Стабилитрон 10 Вт допуск 5% Стабилитрон /10 Вт допуск 5% Стабилитрон , допуск 10 Вт% Стабилитрон, 10 ватт, допуск -5%. Номинальное напряжение стабилитрона Vz = 28В. Испытательный ток стабилитрона Izt = 90 мА. Стабилитрон, 10 Вт, допуск -5%. Номинальное напряжение стабилитрона Vz = 33В. Испытательный ток стабилитрона Izt = 75 мА. Стабилитрон, 10 Вт, допуск -5%.Номинальное напряжение стабилитрона Vz = 39В. Испытательный ток стабилитрона Izt = 65 мА. Стабилитрон, 10 Вт, допуск -5%. Номинальное напряжение стабилитрона Vz = 45V. Испытательный ток стабилитрона Izt = 55 мА. Стабилитрон, 10 Вт, допуск -5%. Номинальное напряжение стабилитрона Vz = 50В. Испытательный ток стабилитрона Izt = 50 мА. Стабилитрон, 10 Вт, допуск -5%. Номинальное напряжение стабилитрона Vz = 56V. Испытательный ток стабилитрона Izt = 45 мА. Стабилитрон, 10 Вт, допуск -5%. Номинальное напряжение стабилитрона Vz = 62В. Испытательный ток стабилитрона Izt = 40 мА. Стабилитрон, 10 Вт, допуск -5%.Номинальное напряжение стабилитрона Vz = 75В. Испытательный ток стабилитрона Izt = 33 мА. Стабилитрон, 10 Вт, допуск -5%. Номинальное напряжение стабилитрона Vz = 91В. Испытательный ток стабилитрона Izt = 28 мА. Стабилитрон, 10 Вт, допуск -5%. Номинальное напряжение стабилитрона Vz = 105В. Испытательный ток стабилитрона Izt = 25 мА. Стабилитрон, 10 Вт, допуск -5%. Номинальное напряжение стабилитрона Vz = 120В. Испытательный ток стабилитрона Izt = 20 мА. Стабилитрон, 10 Вт, допуск -5%. Номинальное напряжение стабилитрона Vz = 140В. Испытательный ток стабилитрона Izt = 18 мА. Стабилитрон, 10 Вт, допуск -5%.Номинальное напряжение стабилитрона Vz = 160В. Испытательный ток стабилитрона Izt = 16 мА. NTE [NTE Electronics] NTE Electronics, Inc. Sony, Corp. 1N5919B 1N5919BRL 1N5930BRL 1N5940BRL 1N5921BRL 1N Стабилитрон 5,6 В 3 Вт 5% Стабилин 16 В 3,0 Вт 5% Стабилитрон 3 Вт DO-41 Surmetic-30 Стабилитроны напряжения Стабилитрон 6,8 В 3 Вт 5% Стабилитрон 47 В 3,0 Вт 5% Стабилин 12 В 3,0 Вт 5% Стабилин 56 В 3,0 Вт 5% Стабилитрон 20 В 3,0 Вт 5% Стабилин 33 В 3.0 Вт 5% Стабилитрон Стабилитрон 180 В 3,0 Вт 5% Стабилитрон 160 В Стабилитрон 200 В 3,0 Вт 5% Стабилин 30 В 3,0 Вт 5% Стабилин 62 В 3,0 Вт 5% ОН Полупроводник BZV90-8V2 BZV90 BZV90-C11 BZV90-C16 BZV90-C20 BZV9 серия BZV90; Диоды регулятора напряжения Из старой системы технических данных ECONOLINE: RQS & RQD – Изоляция 1 кВ постоянного тока – Внутренняя конструкция SMD – Материал корпуса UL94V-0 – Тороидальный магнит – КПД до 80% ZENER DIODE 1.3 Вт SMD 8,2 В ДИОД ЗЕНЕРА 1,3 Вт SMD 27 В SMD / TO-223 1,3 Вт Z-ДИОД ДИОД ЗЕНЕРА 1,3 Вт SMD 5,6 В ДИОД ЗЕНЕРА 1,3 Вт SMD 6,2 В ДИОД ЗЕНЕРА 1,3 Вт SMD 5,1 В Супервизор 3 В. с переключением батарей 稳压 二极管 的 1.3W 贴片 20V PHILIPS [Philips Semiconductors] NXP Semiconductors N.V. CLL4744A CLL4750A CLL4733A CLL4759A CLL4764A CLL47 Стабилитрон 1 Вт (齐 纳 电压 24 В, 1 Вт 齐 纳 二 极 24 В, 1 Вт, КРЕМНИЙ, ОДНОНАПРАВЛЕННЫЙ ДИОД РЕГУЛЯТОРА НАПРЯЖЕНИЯ кремниевый стабилитрон для поверхностного монтажа 75 В, 1 Вт, кремний, однонаправленный кремниевый стабилитрон диоды 82 В, 1 Вт, КРЕМНИЙ, ОДНОНАПРАВЛЕННЫЙ РЕГУЛЯТОР НАПРЯЖЕНИЯ ДИОД 1 Вт Стабилитрон (纳 电压 22 В, 1 Вт 纳 二 极 22 В, 1 Вт, КРЕМНИЙ, ОДНОНАПРАВЛЕННЫЙ РЕГУЛЯТОР НАПРЯЖЕНИЯ ДИОД 1Вт 纳 二 极 Стабилитрон 1Вт (齐 纳 电压 5.6 В, 1 Вт 齐 纳 二 极 Стабилитрон 1 Вт (齐 纳 电压 100 В, 1 Вт 齐 纳 二 极 Стабилитрон 1 Вт (齐 纳 电压 33 В, 1 Вт 齐 纳 二 极 Стабилитрон 1 Вт (齐 纳 电压 30 В, 1 Вт 齐)二 极 Стабилитрон 1 Вт (齐 纳 电压 27 В, 1 Вт 齐 纳 二 极 Стабилитрон 1 Вт (齐 纳 电压 16 В, 1 Вт 齐 纳 二 极 1,0 Вт Стабилитрон 5% ДОПУСК Central Semiconductor, Corp. Central Semiconductor Corp. CENTRAL [Central Semiconductor Corp] 1N974B 1N963B 1N965B 1N962B 1N970B 1N960B 1N968D 1 0,5 Вт, кремниевый стабилитрон. Напряжение стабилитрона 56В.Испытательный ток 2,2 мА. -10% допуск. 0,5 Вт, кремниевый стабилитрон. Напряжение стабилитрона 30В. Испытательный ток 4,2 мА. -20% допуск. 0,5 Вт, кремниевый стабилитрон. Напряжение стабилитрона 62В. Испытательный ток 2,0 мА. -20% допуск. 0,5 Вт, кремниевый стабилитрон. Напряжение стабилитрона 120 В. Испытательный ток 1,0 мА. -10% допуск. 0,5 Вт, кремниевый стабилитрон. Напряжение стабилитрона 120 В. Испытательный ток 1,0 мА. -20% допуск. 0,5 Вт, кремниевый стабилитрон. Напряжение стабилитрона 75В. Испытательный ток 1,7 мА. -10% допуск. 0,5 Вт, кремниевый стабилитрон.Напряжение стабилитрона 22В. Испытательный ток 5,6 мА. -10% допуск. 0,5 Вт, кремниевый стабилитрон. Напряжение стабилитрона 39В. Испытательный ток 3,2 мА. -20% допуск. 0,5 Вт, кремниевый стабилитрон. Напряжение стабилитрона 68В. Испытательный ток 1,8 мА. -10% допуск. 0,5 Вт, кремниевый стабилитрон. Напряжение стабилитрона 160В. Испытательный ток 0,80 мА. -20% допуск. 0,5 Вт, кремниевый стабилитрон. Напряжение стабилитрона 150 В. Испытательный ток 0,85 мА. -20% допуск. КРЕМНИЕВЫЕ СТАЛЬНЫЕ ДИОДЫ 0,5 Вт Работа с малым током при 250 мА ??? Низкая обратная утечка, малошумный стабилитрон (250 ?? A? ・ ￥ ????? μ? Μ ????? ° ?? ?????????? μ? μ ????????? a? ￡ ° ??? é ??? o3? o ???????) 50 мкА 低 电流 操作 ， 低漏 ， 低 噪声 稳压 二极管 （250 мкА 工作 电流 ， 小 反向 漏 电流 ， 低 噪声 纳 二极管） PC 4/5-ST-7,62.5 Вт 硅 稳压 二极管 Работа с низким током при 250 A 茂 录 Низкая обратная утечка, малошумный стабилитрон (250 A 氓 路 楼 盲 陆? 莽? 碌 忙碌? 茫 ?? 氓 掳? 氓 ?? ?? 忙 录? 莽? 碌 忙碌? 茫 ?? 盲 陆? 氓? 陋 氓 拢 掳 ?? 茅 陆? 莽 潞 鲁 盲 潞? 忙 ?? 莽 庐) 0,5 Вт, кремниевый стабилитрон. Напряжение стабилитрона 180 В. Испытательный ток 0,68 мА. -20% допуск. 0,5 Вт, кремниевый стабилитрон. Напряжение стабилитрона 180 В. Испытательный ток 0,68 мА. -10% допуск. 0,5 Вт, кремниевый стабилитрон. Напряжение стабилитрона 200В. Испытательный ток 0,65 мА. -20% допуск. 0,5 Вт, кремниевый стабилитрон. Напряжение стабилитрона 150 В. Тестовый ток 0.85 мА. -10% допуск. 0,5 Вт, кремниевый стабилитрон. Напряжение стабилитрона 68В. Испытательный ток 1,8 мА. -20% допуск. 0,5 Вт, кремниевый стабилитрон. Напряжение стабилитрона 22В. Испытательный ток 5,6 мА. -20% допуск. 0,5 Вт, кремниевый стабилитрон. Напряжение стабилитрона 7,5 В. Испытательный ток 16,5 мА. -20% допуск. 0,5 Вт, кремниевый стабилитрон. Напряжение стабилитрона 130 В. Испытательный ток 0,95 мА. -20% допуск. 0,5 Вт, кремниевый стабилитрон. Напряжение стабилитрона 51В. Испытательный ток 2,5 мА. -20% допуск. 0,5 Вт, кремниевый стабилитрон.Напряжение стабилитрона 62В. Испытательный ток 2,0 мА. -10% допуск. 0,5 Вт, кремниевый стабилитрон. Напряжение стабилитрона 56В. Испытательный ток 2,2 мА. -20% допуск. 0,5 Вт, кремниевый стабилитрон. Напряжение стабилитрона 47В. Испытательный ток 2,7 мА. -10% допуск. JGD [Jinan Gude Electronic Device] 济南 固 锝 电子 器件 有限公司 Jinan Gude Electronic Device Co., Ltd. Semtech, Corp. 娴 ??? 洪 ?? 靛 ?? ㄤ 欢 ?????? Jinan Gude Electronic D … 1N4701-ЛЕНТА 1N4704C 1N4704A 1N4712D 1N4712C 1N4709 Одинарный диодный стабилитрон 14 В 5% 500 мВт 2-контактный DO-35 Ammo Одинарный диодный стабилитрон 17 В 2% 500 мВт 2-контактный DO-35 Одинарный диодный стабилитрон 17 В 5% 2-контактный DO-7 Одинарный диодный стабилитрон 28 В 1% 500 мВт 2-контактный DO-35 Одинарный диодный стабилитрон 28 В 2% 500 мВт 2-контактный DO-35 Одинарный диодный стабилитрон 24 В 1% 500 мВт 2-контактный DO-35 Одинарный диодный стабилитрон 18 В 1% 500 мВт 2-контактный диод DO-35 Одинарный стабилитрон 15 В 1% 500 мВт 2-контактный DO-35 Одинарный диодный стабилитрон 18 В 2% 500 мВт 2-контактный DO-35 Одинарный диодный стабилитрон 22 В 1% 500 мВт 2-контактный DO-35 Одинарный диодный стабилитрон 25 В 1% 500 мВт 2- Вывод DO-35 Одинарный диодный стабилитрон 13 В 1% 500 мВт 2-контактный DO-35 Одинарный диодный стабилитрон 3 В 1% 500 мВт 2-контактный DO-35 Одинарный диодный стабилитрон 39 В 1% 500 мВт 2-контактный DO-35 Одинарный диодный стабилитрон 5.6 В 1% 500 мВт 2-контактный DO-35 Диодный стабилитрон Одинарный 8,2 В 1% 500 мВт 2-контактный DO-35 Нью-Джерси Полупроводник 1N5988 1N5993 1N5987 1N5989 1N5997 1N5996 1N6029 1 Из старой системы технических данных Стабилитроны с осевыми выводами 500 мВт СИЛИКОНОВЫЕ ДИОДЫ ЗЕНЕРА 500 мВт Вход 3,3 В для регулируемых выходных зарядных насосов 5 В Устройство защиты запястья от статического электричества; Материал корпуса: ткань Соответствует директиве RoHS: стабилитрон NA , диод 8.2 В, 0,48 Вт, КРЕМНИЙ, ОДНОНАПРАВЛЕННЫЙ ДИОД РЕГУЛЯТОРА НАПРЯЖЕНИЯ, DO-204AH Стабилитрон, диод 180 В, 0,48 Вт, КРЕМНИЙ, ОДНОНАПРАВЛЕННЫЙ ДИОД РЕГУЛЯТОРА НАПРЯЖЕНИЯ, DO-204AH W, Стабилитрон, 0,48 В, Стабилитрон, 0,48 Вт ОДНОНАПРАВЛЕННЫЙ ДИОД РЕГУЛЯТОРА НАПРЯЖЕНИЯ, DO-204AH Стабилитрон, 39 В, 0,48 Вт, КРЕМНИЙ, ОДНОНАПРАВЛЕННЫЙ ДИОД РЕГУЛЯТОРА НАПРЯЖЕНИЯ, DO-204AH Стабилитрон Диод 15 В, 0,48 Вт, диод-диод. Стабилитрон стабилитрон диод 100 В, 0.48 Вт, КРЕМНИЙ, ОДНОНАПРАВЛЕННЫЙ ДИОД РЕГУЛЯТОРА НАПРЯЖЕНИЯ, DO-204AH Изолента; Совместимость с пиковым оплавлением (260 C): Нет 27 В, 0,48 Вт, КРЕМНИЙ, ОДНОНАПРАВЛЕННЫЙ ДИОД РЕГУЛЯТОРА НАПРЯЖЕНИЯ, DO-204AH MICROSEMI CORP-LAWRENCE MICROSEMI CORP-SCOTTSDALE MICROSEMI [Microsemi Corporation] Microsemi, Corp. 1N5353B-TP 1N5347B-TP 1N5348B-TP 1N5368B-TP 1N5343 ДИОД ЗЕНЕР 5 Вт 16 В DO-15 16 В, 5 Вт, КРЕМНИЙ, ОДНОНАПРАВЛЕННЫЙ РЕГУЛЯТОР НАПРЯЖЕНИЯ ДИОД, DO-15 ДИОД ЗЕНЕР 5 Вт 10 В DO-15 10 В, 5 Вт, КРЕМНИЙ, ОДНОНАПРАВЛЕННЫЙ ДИОД РЕГУЛЯТОРА НАПРЯЖЕНИЯ ДИОД-15 ЗЕНЕР 5 Вт 11 В DO-15 11 В, 5 Вт, КРЕМНИЙ, ОДНОНАПРАВЛЕННЫЙ ДИОД РЕГУЛЯТОРА НАПРЯЖЕНИЯ, DO-15 ДИОД ЗЕНЕР 5 Вт 47 В DO-15 47 В, 5 Вт, КРЕМНИЙ, ДИОД РЕГУЛЯТОРА ОДНОНАПРАВЛЕННОГО НАПРЯЖЕНИЯ 5 Вт, DO-15 7.5V DO-15 7,5 В, 5 Вт, КРЕМНИЙ, ОДНОНАПРАВЛЕННЫЙ ДИОД РЕГУЛЯТОРА НАПРЯЖЕНИЯ, DO-15 ДИОД ЗЕНЕР 5 Вт 8,7 В DO-15 8,7 В, 5 Вт, КРЕМНИЙ, ОДНОНАПРАВЛЕННЫЙ ДИОД РЕГУЛЯТОРА НАПРЯЖЕНИЯ, DO-15 ДИОД 5,0 V DO-15 6 В, 5 Вт, КРЕМНИЙ, ОДНОНАПРАВЛЕННЫЙ ДИОД РЕГУЛЯТОРА НАПРЯЖЕНИЯ, DO-15 ДИОД ЗЕНЕР 5 Вт 36 В DO-15 36 В, 5 Вт, КРЕМНИЙ, ОДНОНАПРАВЛЕННЫЙ ДИОД РЕГУЛЯТОРА НАПРЯЖЕНИЯ, DO-15 ДИОД ДВОЙНОЙ ЗЕНЕР 28 -15 28 В, 5 Вт, КРЕМНИЙ, ОДНОНАПРАВЛЕННЫЙ ДИОД РЕГУЛЯТОРА НАПРЯЖЕНИЯ, DO-15 ДИОД ЗЕНЕР 5 Вт 17 В DO-15 17 В, 5 Вт, КРЕМНИЙ, ОДНОНАПРАВЛЕННЫЙ ДИОД РЕГУЛЯТОРА НАПРЯЖЕНИЯ, DO-15 Micro Commercial Components, Corp. NTE5000A NTE5060A NTE5035A NTE5045A NTE5001A NTE50 КАБЕЛЬНАЯ СБОРКА; ШТАНГА TNC 75 ОМ НА ШТУКУ BNC 75 ОМ; 75 Ом, RG6A / U COAX; ДЛИНА КАБЕЛЯ 12 дюймов (NTE5000A – NTE5060A) Стабилитрон / 1/2 Вт, допуск 5% 27 В, 0,5 Вт, КРЕМНИЙ, ОДНОНАПРАВЛЕННЫЙ ДИОД РЕГУЛЯТОРА НАПРЯЖЕНИЯ, DO-35 Стабилитрон, допуск 1/2 Вт ± 5% Стабилитрон, 1/2 Вт, допуск 5% Стабилитрон , допуск 1/2 Вт -5% Стабилитрон , допуск 1/2 Вт, 5% 16 В, 0.5 Вт, КРЕМНИЙ, ОДНОНАПРАВЛЕННЫЙ ДИОД РЕГУЛЯТОРА НАПРЯЖЕНИЯ, Стабилитрон DO-35 , допуск 1/2 Вт% 24 В, 0,5 Вт, КРЕМНИЙ, ОДНОНАПРАВЛЕННЫЙ ДИОД РЕГУЛЯТОРА НАПРЯЖЕНИЯ, DO-35 150 В, 0,5 Вт, СИЛИКОННЫЙ, РЕГУЛЯТОР НАПРЯЖЕНИЯ ДИОД, DO-35 кремниевые стабилитроны для поверхностного монтажа NTE [NTE Electronics] NTE Electronics, Inc. SMAJ5926B-TP SMAJ5934B-TP SMAJ5935B-TP SMAJ5925B-T ДИОДНЫЙ ЗЕНЕР 1.5W 11V SMA 11 V, 1.5 Вт, КРЕМНИЙ, ОДНОНАПРАВЛЕННЫЙ ДИОД РЕГУЛЯТОРА НАПРЯЖЕНИЯ, DO-214AC ДИОДНЫЙ ЗЕНЕР 1,5 Вт 24 В SMA 24 В, 1,5 Вт, КРЕМНИЙ, ДИОД РЕГУЛЯТОРА ОДНОНАПРАВЛЕННОГО НАПРЯЖЕНИЯ, DO-214AC ДИОД ЗЕНЕР 27 В, 1,5 Вт , ОДНОНАПРАВЛЕННЫЙ ДИОД РЕГУЛЯТОРА НАПРЯЖЕНИЯ, DO-214AC ДИОДНЫЙ ЗЕНЕР 1,5 Вт 10 В, SMA 10 В, 1,5 Вт, КРЕМНИЙ, ОДНОНАПРАВЛЕННЫЙ ДИОД РЕГУЛЯТОРА НАПРЯЖЕНИЯ, DO-214AC ДИОДНЫЙ ЗЕНЕР 1,5 Вт, 16 В, SMA, 16 В, 1,5 Вт ДИОД, DO-214AC ДИОДНЫЙ стабилитрон 1,5 Вт, 6,2 В, SMA 6.2 В, 1,5 Вт, КРЕМНИЙ, ОДНОНАПРАВЛЕННЫЙ ДИОД РЕГУЛЯТОРА НАПРЯЖЕНИЯ, DO-214AC ДИОДНЫЙ ЗЕНЕР 1,5 Вт 15 В, SMA 15 В, 1,5 Вт, КРЕМНИЙ, ДИОД РЕГУЛЯТОРА ОДНОНАПРАВЛЕННОГО НАПРЯЖЕНИЯ 18, DO-214AC ДИОД ЗЕНЕР 1,5 W, КРЕМНИЙ, ОДНОНАПРАВЛЕННЫЙ ДИОД РЕГУЛЯТОРА НАПРЯЖЕНИЯ, DO-214AC , ДИОДНЫЙ ЗЕНЕР 1,5 Вт, 12 В, SMA, 12 В, 1,5 Вт, КРЕМНИЙ, ДИОД РЕГУЛЯТОРА ОДНОНАПРАВЛЕННОГО НАПРЯЖЕНИЯ, DO-214AC , ДИОД, ЗЕНЕР, 1,5 Вт, 9 Вт, 43000 В Micro Commercial Components, Corp.

Печатные платы для блоков питания на ir2153 ir2155.Плата дизайна регулируемого блока питания или правильный блок питания должны быть тяжелыми

Как самому сделать полноценный блок питания с регулируемым диапазоном напряжений 2,5-24 вольт, очень просто, повторить может каждый, не имея опыта радиолюбительства.

Мы сделаем это из старого компьютерного блока питания, TX или ATX, это не имеет значения, за годы эры ПК в каждом доме уже накопилось достаточно старого компьютерного оборудования и, вероятно, там тоже есть блок питания, Так что стоимость самоделки будет незначительной, а для некоторых мастеров нулевой.

Достался мне на переделку этот блок АКПП.

Чем мощнее БП, тем лучше результат, у меня донор всего 250Вт при 10 амперах на шине + 12в, но на самом деле при нагрузке всего 4 А он уже не справляется , выходное напряжение полностью падает.

Посмотрите, что написано на корпусе.

Поэтому смотрите сами, какой ток планируете получать от своего регламентированного БП, донорьте такой потенциал и сразу закладывайте.

Вариантов доработки стандартного компьютерного БП много, но все они основаны на изменении обвязки микросхемы TL494CN (ее аналоги DBL494, КА7500, IR3М02, А494, MV3759, M1114EU, MPC494C и др.).

Рис. 0 Распиновка микросхемы TL494CN и ее аналогов.

Давайте посмотрим несколько вариантов исполнения схем питания компьютера, возможно, один из них будет вашим и с жгутом станет гораздо проще справиться.

Схема №1.

Приступим к работе.
Для начала нужно разобрать корпус БП, открутить четыре болта, снять крышку и заглянуть внутрь.

Ищем микросхему на плате из списка выше, если не оказалось, то можете поискать в интернете вариант доработки для своей ИС.

В моем случае на плате была обнаружена микросхема KA7500, поэтому можно приступить к изучению привязки и расположения не нужных нам деталей, которые необходимо удалить.

Для удобства работы сначала полностью открутите всю плату и выньте ее из корпуса.

На фото разъем питания 220в.

Отключаем питание и вентилятор, паяем или перекусываем выходные провода, чтобы не мешали нашему пониманию схемы, оставим только необходимые, по одному желтому (+ 12в), черному (общий) и зеленому * (ON start), если он есть.

В моем блоке AT нет зеленого провода, поэтому он запускается сразу после подключения.Если блок ATX, то в нем должен быть зеленый провод, его нужно припаять к «общему», а если вы хотите сделать на корпусе отдельную кнопку включения, то просто вставьте переключатель в разрыв этого провода.

Теперь нужно посмотреть, сколько вольт у выходных больших конденсаторов, если на них написано меньше 30в, то их нужно заменить на аналогичные, только с рабочим напряжением не менее 30 вольт.

На фото – конденсаторы черного цвета как вариант замены на синие.

Это сделано потому, что наш модифицированный блок будет вырабатывать не +12 В, а до +24 В, и без замены конденсаторы просто взорвутся во время первого теста 24 В, через несколько минут работы. При выборе нового электролита не рекомендуется уменьшать емкость, всегда рекомендуется увеличивать емкость.

Самая ответственная часть работы.
Уберем все лишнее в обвязке IC494, а остальные номиналы деталей припаяем так, чтобы получилась вот такая обвязка (рис.№ 1).

Рис. №1 Изменение обвязки микросхемы IC 494 (схема доработки).

Нам понадобятся только эти ножки микросхемы №№ 1, 2, 3, 4, 15 и 16, на остальные не обращайте внимания.

Рис. №2 Вариант уточнения на примере схемы №1

Расшифровка условных обозначений.

Нужно сделать примерно так , находим ножку №1 (где стоит точка на корпусе) микросхемы и изучаем, что к ней подключено, все цепи нужно снять, отключить .В зависимости от того, как будут располагаться дорожки и распаяны детали в вашей конкретной модификации платы, выбирается лучший вариант доработки, это может быть пайка и поднятие одной ножки детали (разрыв цепи) или будет проще вырезать дорожку ножом. Определившись с планом действий, начинаем процесс переделки по схеме доработки.

На фото – замена резисторов на нужный номинал.

На фото – поднимая ножки ненужных деталей, ломаем цепи.

Некоторые резисторы, которые уже впаяны в схему обвязки, могут подойти без их замены, например нам нужно поставить резистор на R = 2,7к с подключением к “общему”, а там уже R = 3к подключил к “общему”, нас он устраивает и оставляем там без изменений (пример на рис. № 2, зеленые резисторы не меняются).

На картинке – вырезаны дорожки и добавлены новые перемычки, старые значения написаны маркером, возможно потребуется восстановить все обратно.

Таким образом, просматриваем и переделываем все цепи на шести ножках микросхемы.

Это был самый сложный момент переделки.

Изготавливаем регуляторы напряжения и тока.

Берем переменные резисторы 22к (регулятор напряжения) и 330Ω (регулятор тока), припаиваем к ним два провода 15см, остальные концы припаяем к плате согласно схеме (рис. №1). Устанавливаем на переднюю панель.

Контроль напряжения и тока.
Для контроля нам понадобятся вольтметр (0-30В) и амперметр (0-6А).

Эти устройства можно приобрести в китайских интернет-магазинах по оптимальной цене, мой вольтметр обошелся мне с доставкой всего в 60 рублей. (Вольтметр 🙂

Я использовал свой амперметр, из старых запасов СССР.

ВАЖНО – внутри прибора есть Токовый резистор (Датчик тока), который нам нужен по схеме (рис. №1), поэтому, если вы используете амперметр, то устанавливать Тока не нужно. резистор, устанавливать его нужно без амперметра.Обычно ток R делают самодельным, на 2-ваттное сопротивление МЛТ наматывают провод D = 0,5-0,6 мм, поворачивают на всю длину катушки, припаивают концы к выводам сопротивления и все.

Корпус устройства каждый сделает для себя.
Можно полностью оставить металл, вырезав отверстия для регуляторов и контрольных приборов. Я использовал обрезки ламината; их легче сверлить и пилить.

Здравствуйте. Она должна быть у всех, кто занимается электроникой.Если вы не хотите паять или вы начинающий радиолюбитель – эта статья специально для вас написана. Сразу расскажу о характеристиках блока питания и его отличии от популярных разновидностей БП на LM317 или LM338.

Модули БП

Будем собирать импульсный блок питания, но ничего паять не будем, просто купим у китайцев припаянный модуль регулирования напряжения с ограничением тока, такой модуль может выдавать 30 вольт 5 ампер. Согласитесь, не каждый аналоговый БП на это способен и какие потери в виде тепла, так как на транзистор или микросхему ложится лишнее напряжение.Я не пишу о конкретном типе модуля и его схеме – они все виды.

Теперь индикация – здесь тоже ничего не будем изобретать, возьмем готовый модуль индикации, а также с модулем контроля напряжения.

Что все это будет питаться от сети 220 В – читайте дальше. Есть два пути.

1. Первое – поискать готовый трансформатор или намотать свой.
2. Второй – взять импульсный источник питания на желаемое напряжение и ток или изменить его до желаемых характеристик.

И да, я забыл сказать, что на модуль управления можно без последствий подать 32 вольта, но 30 вольт лучше 5 ампер, с током тоже нужно быть осторожным, так как схема управления страдает 5 ампер , но не более того, но выдает все, что горит из-за трансформатора, легко горит.

БП в сборе

Сам процесс сборки – еще более загруженный бизнес. Расскажем, как я поступаю с компонентами.

• Блок питания импульсный от ноутбука 19 вольт 3,5 ампера.
• Модуль управления.
• Модуль дисплея.

Вот и все, да, я ничего не забыл добавить, но, наверное, нам еще нужно какое-то старое здание. Зашел в бизнес с советской автомагнитолы, подойдет и любая другая, но отдельно хочу похвалить корпус от ДВД ПК.

Собираем наш будущий блок питания, перед тем, как прикрепить платы к корпусу, нужно их изолировать, подложку я дал толстую пленку и тогда все платы можно крепить на двухсторонний скотч.

Но когда дело дошло до переменных резисторов для регулирования напряжения и ограничения тока, я понял, что их у меня нет, ну не то чтобы у меня его вообще нет – у меня нет нужного значения, а именно 10 К. Но они есть на плате, а я проделал следующее: нашел две чередующихся сгоревших (чтоб не жалко было), снял ручки и подумал припаять их к чередующимся, какие были на плате , зачем они были – припаял их, а винт залудил.

Но ничего не вышло, центрировать смог только тогда, когда из-за усадки натворил эту ерунду. Но она работала, меня это устраивает, а сколько еще она проработает – узнаем.

Если хотите, можете покрасить корпус, у меня не очень получилось, но лучше, чем просто металлический.

В результате мы получили очень компактный легкий лабораторный блок питания, имеющий защиту от короткого замыкания, ограничение тока и, конечно же, регулировку напряжения.И все это делается очень плавно благодаря снятым с платы многооборотным резисторам. Регулировка напряжения оказалась от 0,8 вольт до 20. Предел тока был от 20 мА до 4 А. Всем удачи, я был с вами Калян.Супер.Bos

Обсудить статью Блок питания модели своими руками на готовых модулях

Схема регулируемого блока питания 0 … 24 В, 0 … 3 А,
с ограничителем тока.

В статье мы приводим несложную принципиальную схему регулируемого 0… Блок питания 24 Вольт. Ограничение тока регулируется переменным резистором R8 в диапазоне 0 … 3 Ампера. При желании этот диапазон можно увеличить, уменьшив номинал резистора R6. Этот ограничитель тока защищает блок питания от перегрузок и коротких замыканий на выходе. Величина выходного напряжения задается переменным резистором R3. Итак, принципиальная схема:

Максимальное напряжение на выходе блока питания зависит от напряжения стабилизации стабилитрона VD5.В схеме используется импортный стабилитрон BZX24, его стабилизация U лежит в диапазоне 22,8 … 25,2 Вольт по описанию.

Вы можете скачать даташит на все стабилитроны этой линейки (BZX2 … BZX39) по прямой ссылке с нашего сайта:

Также в схеме можно использовать отечественный стабилитрон KS527.

Перечень элементов схемы питания:

● R1 – 180 Ом, 0,5 Вт
● R2 – 6,8 кОм, 0,5 Вт
● R3 – 10 кОм, переменный (6.8 … 22 кОм)
● R4 – 6,8 кОм, 0,5 Вт
● R5 – 7,5 кОм, 0,5 Вт
● R6 – 0,22 Ом, 5 Вт (0,1 … 0,5 Ом)
● R7 – 20 кОм, 0,5 W
● R8 – 100 Ом, регулируемый (47 … 330 Ом)
● C1, C2 – 1000 x 35V (2200 x 50V)
● C3 – 1 x 35V
● C4 – 470 x 35V
● 100n – керамический (0,01 … 0,47 мкФ)
● F1 – 5 Ампер
● T1 – KT816, можно поставить импортный BD140
● T2 – BC548, можно поставить BC547
● T3 – KT815, можно поставить импортный BD139
● T4 – KT819, можно импортировать 2N3055
● T5 – KT815, можно поставить импортные BD139
● VD1… VD4 – KD202, или импортная диодная сборка на ток не менее 6 Ампер
● VD5 – BZX24 (BZX27), можно заменить на отечественный KC527
● VD6 – AL307B (RED LED)

О выборе конденсаторы.

C1 и C2 параллельны, поэтому их мощности складываются. Их значения выбраны из примерного расчета 1000 микрофарад на 1 ампер тока. То есть, если вы хотите поднять максимальный ток блока питания до 5… 6 Ампер, то значения С1 и С2 можно выставить по 2200 мкФ каждое. Рабочее напряжение этих конденсаторов выбирается из расчета Uвн * 4/3, то есть если напряжение на выходе диодного моста около 30 Вольт, то (30 * 4/3 = 40) конденсаторы должны быть рассчитанным на рабочее напряжение не менее 40 В.
Емкость конденсатора С4 подбирается примерно из расчета 200 мкФ на 1 ампер тока.

Печатная плата блока питания 0… 24 В, 0 … 3 А:

О деталях блока питания.

● Трансформатор – он должен быть соответствующей мощности, то есть если максимальное напряжение вашего блока питания составляет 24 Вольт, и вы ожидаете, что ваш БП должен обеспечивать ток около 5 Ампер соответственно (24 * 5 = 120 ) мощность трансформатора должна быть не менее 120 Вт. Обычно трансформатор выбирают с небольшим запасом мощности (от 10 до 50%). Подробнее о расчете читайте в статье:

Если вы решили использовать в схеме тороидальный трансформатор, то его расчет описан в статье:

● Диодный мост – по схеме собран на отдельных четырех КД202 диоды, они рассчитаны на постоянный ток 5 Ампер, параметры в таблице ниже:

5 Ампер – это максимальный ток для этих диодов, а затем устанавливаемых на радиаторах, поэтому для тока 5 и более ампер, лучше использовать импортные диодные сборки ампер на 10.

В качестве альтернативы можно рассмотреть 10-амперные диоды 10A2, 10A4, 10A6, 10A8, 10A10, внешний вид и параметры на картинках ниже:

На наш взгляд, оптимальным вариантом выпрямителя будет использование импортных диодов. сборки, например, такие как KBU-RS 10/15/25/35 А, они выдерживают большие токи и занимают гораздо меньше места.

Параметры можно скачать по прямой ссылке:

● Транзистор Т1 – может немного нагреться, поэтому лучше установить его на небольшой радиатор или алюминиевую пластину.

● Транзистор Т4 – обязательно нагреется, поэтому нужен хороший радиатор. Это связано с мощностью, рассеиваемой на этом транзисторе. Приведем пример: у нас на коллекторе транзистора Т4 30 Вольт, на выходе блока питания установлено 12 Вольт, а ток течет с 5 Ампер. Получается, что на транзисторе осталось 18 вольт, а из 18 вольт умножить на 5 ампер мы получим 90 ватт, это мощность, которая будет рассеиваться на транзисторе Т4. И чем ниже напряжение, которое вы устанавливаете на выходе БП, тем больше рассеиваемая мощность.Отсюда следует, что транзистор следует тщательно выбирать и обращать внимание на его характеристики. Ниже приведены две прямые ссылки на транзисторы КТ819 и 2N3055, вы можете скачать их на свой компьютер:

Регулировка ограничения тока.

Включаем блок питания, выставляем регулятор выходного напряжения на 5 Вольт на выходе в режиме холостого хода, к выходу подключаем резистор 1 Ом мощностью не менее 5 Вт с последовательно включенным амперметром.
С помощью подстроечного резистора R8 выставляем необходимый ограничивающий ток, а чтобы убедиться, что ограничение работает, переводим регулятор уровня выходного напряжения в крайнее положение, то есть на максимум, при этом выходной ток должен быть неизменным. .Если изменять ограничивающий ток не нужно, то вместо резистора R8 установите перемычку между эмиттером Т4 и базой Т5, и тогда при номинале резистора R6 0,36 Ом ограничение тока произойдет при токе 3 Амперы.

Как увеличить максимальный ток блока питания.

● Использование трансформатора соответствующей мощности, способного непрерывно подавать требуемый ток на нагрузку.

● Использование диодов или диодных матриц, способных выдерживать требуемый ток в течение длительного времени.

● Использование параллельного включения управляющих транзисторов (Т4). Схема параллельного включения ниже:

Мощность резисторов Rш1 и Rш2 не менее 5 Вт. Оба транзистора установлены на радиатор, компьютерный вентилятор для обдува не будет лишним.

● Повышение номиналов емкостей C1, C2, C4. (Если вы подаете блок питания для зарядки автомобильных аккумуляторов, этот пункт не критичен)

● Дорожки печатной платы, по которым будут протекать большие токи, оловянно олово толще или припаяйте дополнительный утолщенный провод поверх дорожек.

● Использование толстых соединительных проводов вдоль силовых линий.

Внешний вид платы блока питания в сборе:

Разъемы питания материнской платы: форм-факторы AT / LPX и ATX

Каждый блок питания для ПК, он имеет разъемы, которые подключаются к материнской плате, обеспечивая питание для материнской платы, процессора, памяти, набора микросхем, встроенных компонентов (таких как видео, сетевые адаптеры, контроллеры USB и FireWire), а также а также карты расширения.Эти разъемы блока питания имеют первостепенное значение не только потому, что они являются основным источником питания для компьютера, но и потому, что их неправильное подключение может иметь разрушительные последствия для системы, приводя к выходу из строя как материнской платы, так и блока питания. Так же, как и физическая форма блоков питания, эти разъемы обычно разрабатываются в соответствии с одной из нескольких отраслевых спецификаций, которые определяют тип разъемов, их физическую форму, а также назначение и уровень напряжения отдельных выходов, расположенных на разъеме. .К сожалению, как и в случае с форм-факторами блоков питания, некоторые производители ПК используют блоки питания с оригинальным типом разъемов или, что еще хуже, используют стандартные разъемы с определенными модификациями отдельных выходов (уровень сигнала, напряжение, отличные от технических характеристик). Подключение штатного разъема от блока питания к такому модифицированному разъему на материнской плате может привести к выходу из строя материнской платы и блока питания.

Поскольку мы рекомендуем использовать блоки питания стандартных форм-факторов , это подразумевает рекомендацию использовать материнские платы с разъемами, полностью соответствующими спецификациям блока питания.Только используя стандартные аксессуары, вы можете гарантировать себе низкую стоимость ремонта или обновления вашего ПК.

На протяжении многих лет было два основных набора разъемов питания: AT / LPX и ATX. В каждый из них были внесены незначительные изменения. Например, был улучшен стандарт ATX, появились новые типы разъемов и модификации существующих опций. В этой части нашей статьи мы поговорим о разъемах блока питания, предназначенных для подключения к материнской плате, которые соответствуют отраслевым стандартам, но остановимся на некоторых решениях, не соответствующих стандартам.

Разъемы для материнской платы блоков питания AT / LPX

Материнские платы

PC, XT, AT, Baby-AT и LPX используют один и тот же набор разъемов питания. Блоки питания AT / LPX оснащены двумя разъемами (P8 и P9) для подключения к материнской плате, каждый из которых имеет шесть контактов. Эти контакты могут выдерживать токи до 5 А при напряжении до 250 В, хотя в ПК используется максимальное напряжение до +12 В. Эти разъемы показаны на следующих схемах:

Основными разъемами являются P8 / P9 (также называемые P1 / P2) для материнской платы на блоках питания AT / LPX.Вид сбоку, расположение выводов

Все блоки питания AT / LPX, в которых используются разъемы P8 и P9, требуют соединения между ногами, то есть черные провода, обеспечивающие заземление, на обоих разъемах после того, как они обращены к слотам на плате, должны быть обращены друг к другу. Другие. Обратите внимание, что маркировка P8 и P9 не полностью стандартизирована, хотя большинство из них использовали эти названия, потому что они использовались в исходных источниках питания IBM. Некоторые блоки питания используют маркировку P1 / P2 вместо P8 / P9.Поскольку эти розетки, как правило, имеют фиксирующий зажим, который предотвращает их установку в противоположные розетки, следует уделять наибольшее внимание правильной ориентации розеток и обеспечению точного совпадения контактов на розетке с розетками на плату, чтобы на розетке от блока питания не было ослабленных контактов. Следуйте принципу «черный провод к черному» и убедитесь, что разъем закреплен точно по центру гнезда. Нужно убедиться, что после установки обоих разъемов не осталось ни одного свободного контакта.Правильно установленный штекер разъема четко фиксируется на плате и полностью закрывает розетку. Если после подключения вы видите свободные контакты на разъеме материнской платы или между двумя разъемами P8 и P9 есть свободное пространство, это указывает на то, что разъемы были подключены неправильно и может привести к выходу из строя как самой платы, так и всех подключенных компонентов сразу после включение питания. На следующей схеме показаны разъемы P8 и P9 (или обозначенные P1 / P2) в правильной ориентации при подключении к материнской плате:

Разъемы P8 и P9 (P1 / P2) блока питания AT / LPX, которые имеют правильная ориентация при подключении к материнской плате

В следующей таблице показано назначение отдельных контактов разъемов P8 (P1) и P9 (P2) блока питания AT / LPX:

Контакты разъема блока питания AT / LPX
Разъем	Контакт	сигнал	Цвет
P8 (или P1)	1	Power_Good (+ 5В)	Оранжевый
P8 (или P1)	2	+ 5 В *	Красный
P8 (или P1)	3	+ 12В	Желтый
P8 (или P1)	4	-12В	Синий
P8 (или P1)	5	Земля	Черный
P8 (или P1)	6	Земля	Черный
P9 (или P2)	1	Земля	Черный
P9 (или P2)	2	Земля	Черный
P9 (или P2)	3	-5 В	Белый
P9 (или P2)	4	+5 В	Красный
P9 (или P2)	5	+5 В	Красный
P9 (или P2)	6	+5 В	Красный

* Материнские платы и блоки питания PC / XT первого поколения не требуют этого напряжения, поэтому контакт может отсутствовать на материнской плате, а разъем блока питания может быть лишен как самого контакта (P8 контакт 2), так и соответствующий провод на кабеле.

Некоторые производители не использовали стандартные цветные маркеры, но конфигурация контактов даже в этом случае должна быть такой же, как указано выше.

Хотя старые блоки питания PC / XT не оснащены 2-контактным разъемом P8, вы все равно можете использовать их со стандартными материнскими платами AT (или, наоборот, использовать блок питания, имеющий 2-контактный разъем P8 с материнская плата без таковой). Наличие или отсутствие тока +5 В на этом контакте не является существенным или вообще не требуется для системы, поскольку оставшийся контакт +5 В поддерживает необходимую нагрузку).Обратите внимание, что все блоки питания AT / LPX используют одинаковую конфигурацию контактов на разъеме, и нам не известны исключения из этого правила.

Разъемы для материнской платы блоков питания ATX и ATX12V

Блоки питания, соответствующие начальным версиям форм-фактора ATX и ATX12V 1.x, а также варианты, реализованные на основе стандартов, имеют следующие три разъема для питания материнской платы:

• 20-контактный разъем основного питания .
• 6-контактный разъем вспомогательного питания.
• 4-контактный разъем питания +12 В.

Основной разъем питания требуется всегда, но два других являются дополнительными и могут отсутствовать. Таким образом, блок питания ATX или ATX12V может иметь четыре комбинации набора разъемов:

• Только основной разъем питания.
• Первичные и вторичные соединители.
• Главный разъем и разъем +12 В.
• Основной, вспомогательный и +12 В.

Наиболее распространены варианты, включающие только основной разъем питания, а также основной разъем и разъем +12 В.Большинство материнских плат имеют розетку +12 В, но нет возможности использовать дополнительный 6-контактный разъем или наоборот.

Главный 20-контактный разъем питания.

Основной 20-контактный разъем питания, стандартный для всех блоков питания, соответствующих спецификациям ATX и ATX12V 1.x, оснащен разъемом Molex Mini-Fit Jr., контакты которого закреплены в контактах на соответствующих разъем на материнской плате. Розетка соответствует спецификации Molex 39-01-2200, а контакты – спецификации 5556.Таким образом, разъем представляет собой розетку с набором контактов, показанным на фотографии ниже. Цветовая маркировка проводов соответствует рекомендациям стандарта ATX, однако производитель может использовать другую маркировку, поскольку это не является обязательным условием, указанным в спецификации этого стандарта. На схеме мы изобразили розетку с проводами, что позволяет составить представление о том, как расположены провода с другой стороны розетки. Таким образом, мы можем увидеть, как именно расположены провода при подключении разъема к материнской плате:

Основной 20-контактный разъем блока питания ATX

Назначение контактов на 20-контактном ATX
Цвет	сигнал	Контакт	Контакт	сигнал	Цвет
Оранжевый	+3.3 В	11 *	1	+3,3 В	Оранжевый
Синий	-12 В	12	2	+3,3 В	Оранжевый
Черный	GND	13	3	GND	Черный
Зеленый	PS_На	14	4	+5 В	Красный
Черный	GND	15	5	GND	Черный
Черный	GND	16	6	+5 В	Красный
Черный	GND	17	7	GND	Черный
Белый	-5 В	18 **	8	Power_good	Серый
Красный	+5 В	19	9	+5 VSB (в режиме ожидания)	фиолетовый
Красный	+5 В	20	10	+12 В	Желтый

* Контакт 11 может иметь дополнительный оранжевый или коричневый провод, используемый для возврата тока +3.3 В. Блок питания использует этот провод для управления током +3,3 В.

** Контакт 18 не используется, поскольку -5 В было удалено из спецификаций ATX12V 1.3 и более поздних версий. Блок питания без питания на контакте 18 не рекомендуется использовать со старыми материнскими платами с шиной ISA.

Блок питания ATX обеспечивает несколько типов сигналов и напряжений, которые не предусмотрены в старых блоках питания AT / LPX, а именно: +3,3 В, PS_On и + 5V_Standby. Поэтому невозможно каким-либо образом модифицировать блок питания форм-фактора LPX, чтобы он работал должным образом с материнской платой ATX, несмотря на то, что физическая форма и размеры блоков питания ATX и более старых стандартов идентичны.

Однако, поскольку ATX дополняет старые по набору сигналов и выходных напряжений блоки питания LPX, можно с помощью адаптера заставить блок питания ATX работать с материнской платой, которая принимает питание от старые разъемы AT / LPX.

Один из важнейших вопросов, касающихся разъемов блока питания , заключается в обеспечении необходимой мощности без нагрева контактов. Вряд ли у вас получится полноценно использовать блок питания на 500 Вт, если кабели и вилки рассчитаны на нагрузку не более 250 Вт, при превышении они начнут плавиться.Что касается кабелей и разъемов, их номинальная мощность обычно выражается в амперах и отражает величину передаваемого тока, при котором контакт нагревается до 30 градусов Цельсия, если температура окружающей среды составляет 22 градуса. Другими словами, если нормальная температура составляет 22 ° C, при максимальной нагрузке температура проводников, из которых сделан провод и разъем питания, не должна превышать 52 ° C. Так как нормальная температура внутри рабочего ПК может достигать 40 ° C. ° C или выше, максимальный ток через разъем питания может нагреть разъемы до очень высокой температуры.

Максимальный уровень тока, на который рассчитаны провода и контакты на розетке, зависит не только от диаметра и материала проводов / контактов, но и от их количества в жгуте. Например, силовой контакт может выдерживать ток 8 А при использовании в четырехжильном кабеле, но при использовании в 20-проводном кабеле питания максимальный ток снижается до 6 А.

Все современные блоки питания ATX имеют стандартные контакты Molex Mini-Fit Jr для основного разъема питания, а также дополнительный +12 В.разъем. Таким образом, количество контактов и проводов в связке может варьироваться от четырех до 24. Molex производит три типа контактов для этих разъемов: стандартная версия HCS и версия Plus HCS. Текущие характеристики этих контактов представлены в следующей таблице:

Расчетный ток для контактов Molex Mini-Fit Jr.
Контакты Mini-Fit Jr. Версия / номер Molex	2-3 контакта	4-6 контактов	7-10 контактов	12-24 контакта
Стандарт / 5556	9 А	8 А	7 А	6 А
HCS / 44476	12 А	11 А	10 А	9 А
плюс HCS / 45750	12 А	12 А	12 А	11 А

Все значения для 12-24-контактного Mini-Fit Jr.при использовании проволоки 18 калибра (Американская система классификации, соответствует диаметру 1 мм) и стандартной температуре.

Таким образом, основной 20/24-контактный разъем от блока питания ATX выдерживает токи до 6 А на контакт при использовании стандартных контактов Molex. Если используются более качественные контакты версии HCS, то это значение увеличивается до 9 А, а при использовании версии Plus HCS – до 11 А на контакт.

До марта 2005 г. во всех спецификациях форм-фактора ATX указывались контакты Molex стандартного типа, но в марте 2005 г. были введены новые версии спецификаций, в которых контакты HCS фигурировали среди требований к конфигурации розетки.Если разъем блока питания при работе перегревается, достаточно заменить штатные контакты в вилках на вариант HCS или Plus HCS, что увеличит мощность тока, передаваемого через этот разъем, на 50% и более.

Учитывая количество контактов для каждого уровня напряжения, вы можете определить способность разъема выдерживать требуемый уровень нагрузки, как показано в следующей таблице:

Максимальная мощность на 20-контактный ATX
Напряжение	Контакт	При использовании стандартных контактов Molex	При использовании контактов Molex HCS	При использовании контактов Plus HCS
+3.3 В	3	59,4 Вт	89,1 Вт	108,9 Вт
+ 5В	4	120 Вт	180 Вт	220 Вт
+ 12 В	1	72 Вт	108 Вт	132 Вт
общая мощность	–	251,4 Вт	377,1 Вт	460.9 Вт

Стандартные контакты Molex рассчитаны на 6 А.

В современном мире развитие и устаревание компонентов персональных компьютеров происходит очень быстро. В то же время один из основных компонентов ПК – форм-фактор ATX – это практически , не изменивший свой дизайн за последние 15 лет .

Следовательно, блоки питания ультрасовременного игрового компьютера и старого офисного ПК работают по одному и тому же принципу, имеют общие методы диагностики неисправностей.

Материал, представленный в этой статье, может быть применен к любому блоку питания для персональных компьютеров с минимумом нюансов.

Типичная принципиальная схема блока питания ATX показана на рисунке. Конструктивно это классический импульсный блок на ШИМ-контроллере TL494, который запускается сигналом PS-ON (Power Switch On) с материнской платы. В остальное время, пока выход PS-ON не будет заземлен, будет активен только резервный источник питания с выходным напряжением +5 В.

Рассмотрим устройство блока питания ATX более подробно. Его первый элемент –
:

.

Его задача – преобразование переменного тока из сети в постоянную мощность для ШИМ-контроллера и резервного источника питания.Конструктивно он состоит из следующих элементов:

• Предохранитель F1 защищает проводку и сам блок питания от перегрузки в случае выхода из строя блока питания, что приводит к резкому увеличению потребления тока и, как следствие, к критическому повышению температуры, что может привести к огонь.
• В цепи нейтрали установлен защитный термистор, который снижает выброс тока при подключении блока питания к сети.
• Далее интерференционный фильтр, состоящий из нескольких дросселей ( L1, L2 ), конденсаторов ( C1, C2, C3, C4 ) и дросселя встречной обмотки Tr1 .Необходимость в таком фильтре обусловлена ​​значительным уровнем помех, которые импульсный блок передает в сеть электропитания – эти помехи не только улавливаются теле- и радиоприемниками, но в некоторых случаях могут привести к неправильной работе чувствительного оборудования. .
• За фильтром установлен диодный мост, преобразующий переменный ток в пульсирующий постоянный. Пульсации сглаживаются емкостным индуктивным фильтром.

Резервный источник питания – Это маломощный независимый импульсный преобразователь на основе транзистора T11, который генерирует импульсы через изолирующий трансформатор и полуволновой выпрямитель на диоде D24, питая маломощный интегрированный стабилизатор напряжения на микросхема 7805.Эта схема хоть и называется проверенной временем, но ее существенным недостатком является высокое падение напряжения на стабилизаторе 7805, при большой нагрузке, приводящей к его перегреву. По этой причине повреждение цепей с питанием от резервного источника может привести к его выходу из строя и последующей невозможности включения компьютера.

Основой импульсного преобразователя является ШИМ-контроллер . Эта аббревиатура упоминалась несколько раз, но не расшифровывалась. ШИМ – это широтно-импульсная модуляция, то есть изменение длительности импульсов напряжения при их постоянной амплитуде и частоте.Задача блока ШИМ на базе специализированной микросхемы TL494 или ее функциональных аналогов – преобразовывать постоянное напряжение в импульсы соответствующей частоты, которые сглаживаются выходными фильтрами после развязывающего трансформатора. Стабилизация напряжения на выходе импульсного преобразователя осуществляется регулировкой длительности импульсов, генерируемых ШИМ-контроллером.

Важным преимуществом такой схемы преобразования напряжения является также возможность работать с частотами, значительно превышающими 50 Гц сети.Чем выше частота тока, тем меньше требуются размеры сердечника трансформатора и количество витков обмоток. Именно поэтому импульсные блоки питания намного компактнее и легче классических схем с входным понижающим трансформатором.

Для включения блока питания ATX схема построена на транзисторе Т9 и следующих за ним каскадах. При включении блока питания в сеть на базу транзистора через токоограничивающий резистор R58 подается напряжение 5 В с выхода резервного источника питания, в момент замыкания провода PS-ON на массу, схема запускает ШИМ-контроллер TL494.В этом случае выход из строя резервного источника питания приведет к неуверенности в работе схемы запуска источника питания и вероятному отказу переключения, как уже было сказано.

Самый простой лабораторный блок питания для новичка. Простой регулируемый блок питания. Ultimate block

Эта статья предназначена для людей, которые могут быстро отличить транзистор от диода, знают, какой паяльник нужен и для чего его держать, и наконец пришли к пониманию, что без лабораторного блока питания их жизнь больше не имеет смысл без лабораторного источника питания…

Эта схема была отправлена ​​нам под ником: lougin.

Все изображения уменьшены в размере, для просмотра в полном размере щелкните изображение левой кнопкой мыши

Здесь я постараюсь как можно больше – пошагово расскажу, как это сделать с минимальными затратами. Наверняка у всех после бытовых апгрейдов лежит хоть один БП. Конечно, что-то покупать придется, но эти жертвы будут небольшими и, скорее всего, оправданными конечным результатом – это обычно примерно 22В и потолок 14а.Лично я вложил в 10 долларов. Конечно, если собирать все с “нулевого” положения, то нужно быть готовым выложить около 10-15 долларов на покупку самого БП, проводов, потенциометров, ручек и прочего скаттера. . Но, как правило, в такой хлам есть все навалом. Есть еще нюанс – немного придется потрудиться, поэтому они должны быть “без смещения” J и что-то в этом роде может и получится:

Для начала необходимо любыми способами получить ненужный, но исправный БП мощностью ATH> 250W.Одна из самых популярных схем – Power Master FA-5-2:

.

Подробную последовательность действий я опишу для этой схемы, но все они действительны и для других вариантов.
Итак, на первом этапе нужно подготовить донора БП:

1. Снимаем диод D29 (можно просто одну ножку поднять)
2. Снимаем перемычку J13, находим на схеме и на плате (боджинге)
3. Перемычка PS ON на массу должна стоять.
4. Включайте ПБ только на короткое время, так как напряжение на входах будет максимальным (примерно 20-24В) собственно на этом и хочется посмотреть…

Не забываем про электролиты выходного дня, рассчитанные на 16В. Может они немного прогреются. Учитывая, что они, скорее всего, «набухают», их все равно на болото отправить, не жалко. Удалите провода, они мешают, и будет использоваться только GND и +12 В, потом их припаивают.

5. Снимаем 3,3х вольтовые части: R32, Q5, R35, R34, IC2, C22, C21:

6. Снимаем 5В: сборка Schottky HS2, C17, C18, R28, банка и “дроссель типа” L5
7. Удалить -12B -5B: D13-D16, D17, C20, R30, C19, R29

8. Меняем плохо: заменяем С11, С12 (желательно на большие С11 – 1000 мкФ, С12 – 470 мкФ)
9. Меняем не подходящие компоненты: C16 (желательно на 3300uf x 35V как у меня, ну минимум 2200uf x 35v требуется!) И резистор R27 советуем заменить на более мощный, например 2W и сопротивление взять 360 -560 Ом.

Смотрим мой гонорар и повторяем:

10. Снимаем все с ножек TL494 1,2,3 Для этого снимаем резисторы: R49-51 (отпускаем первую ножку), R52-54 (… 2-я ножка), C26, J11 (.. . 3D стопа)
11. Не знаю почему, но R38 мне приснился кто-то, кто J порекомендовал заменить его. Он участвует в обратной связи по напряжению и стоит параллельно R37. Собственно, можно вернуть и 37 рандов.

12. Отделите 15-ю и 16-ю ножки микросхемы от «всех остальных»: для этого делаем 3 разреза существующих дорожек и до 14-й ножки восстанавливаем звено черной перемычкой, как показано на моем фото.

13. Теперь раздуваем петлю для платы регулятора на точке по схеме, я использовал отверстия от сброшенных резисторов, а на 14 и 15 пришлось соорудить лак и просверлить отверстия, на фото вверху.
14. Прихожая №7 жилая (регулятор питания) может быть снята с приема пищи + 17В Тл-ки, в районе перемычки, точнее от нее J10. Просверлите в дорожке дырку, очистите лак и вот! Сверлить лучше из пресса.

Было все, как говорится: «Минимум доработок» в целях экономии времени. Если время не критично, можно просто привести диаграмму в такое состояние:

Еще я бы посоветовал поменять на входе высоковольтные провода (С1, С2) они небольшая емкость и обязательно хорошо просохли. Обычно получается 680 мкФ x 200 В. Плюс дроссель стабилизации группы L3 неплох, либо использовать обмотки на 5 вольт, соединяя их последовательно, либо снимать все и наматывать около 30 витков новой эмалью с общим сечением 3-4мм 2.

Чтобы запитать вентилятор, нужно «подготовить» к нему 12В. Скрутил так: там, где раньше стоял полевой транзистор на формирование 3.3В, можно «поселить» ролл-ку на 12 вольт (ролл8б или импортный аналог 7812). Конечно тут без гусениц и добавок не обойтись. В итоге получилось вообще даже “ничего”:

На фото видно, как в новой емкости все вывалилось гармонично, даже разъем вентилятора был плотно подогнан и перемотанный дроссель оказался очень хорошим.

Теперь регулятор. Для упрощения там задачи с разными шунтами поступаем так: покупаем готовые амперметр и вольтметр в Китае, либо на местном рынке (наверняка есть в открывателях). Можно купить комбинированные. Но не забывайте, что у них текущий потолок 10а! Поэтому в схеме регулятора придется ограничивать ток по этой отметке. Здесь я опишу вариант для отдельных приборов без регулировки тока с ограничением максимум 10а.Схема регулятора:

Для регулировки ограничения тока необходимо поставить переменный резистор 10кОм, а также R9 вместо R7 и R8. Тогда можно будет пользоваться универсалом. Также стоит обратить внимание на R5. В данном случае его сопротивление составляет 5,6, потому что наш амперметр представляет собой шунт на 50 мОм. Для других вариантов R5 = 280 / R Шунты. Поскольку мы взяли вольтметр один из самых дешевых, то его надо немного доработать, чтобы он мог измерять напряжения от 0В, а не от 4.5V как делал производитель. Вся переделка заключается в разделении цепей питания и измерений путем удаления диода D1. Вот и провод – это + v питание. Размерная часть осталась без изменений.

Плата регулятора с расположением элементов показано ниже. Изображение для метода изготовления лазерного железа идет отдельным регулятором .bmp с разрешением 300dpi. Также в архиве есть оба файла для редактирования в Eagle. Последний выход. Версию можно скачать здесь: www.cadsoftusa.com. В Интернете много информации об этом редакторе.

Затем готовую плату прикручиваем к корпусу корпуса через изоляционные прокладки, например нарезанные от выхлопа чоп-чоп-чупс высотой 5-6 мм. Ну и не забыть предварительно сделать все необходимые пропилы для измерительных и других приборов.

Предварительная сборка и испытание под нагрузкой:

Достаточно посмотреть на соответствие показаниям различных китайских устройств.А внизу уже с “нормальной” нагрузкой. Это автомобильная лампа основного света. Как видите – маленьких 75Вт нет. При этом не забудьте засунуть туда осциллограф, и увидеть рябь около 50мв. Если больше, то мы вспоминаем о «больших» электролитах на высокой стороне емкости 220 мкФ и сразу же забываем после замены, например, на нормальный контейнер 680 мкФ.

В принципе на этом можно останавливаться, но для того, чтобы придать устройству более приятный вид, ну чтобы он на 100% не выглядел как самообслуживание, делаем следующее: оставляем наших бургольдов, Поднимитесь этажом выше и у первой двери снимите бесполезную тарелку.

Как видите, здесь кто-то уже заходил

В общем, потихоньку делаем это грязное дело и начинаем работать с файлами разных стилей и параллельно осваиваем AutoCAD.

Затем по наждачной бумаге протаскиваю отрезок три четвертой трубки и из достаточно мягкой резины нужной толщины вырезаем ножки суперклеймом.

В итоге получаем довольно приличный аппарат:

Следует отметить несколько моментов.Самое главное – не забывать, что заземление цепи питания и вывода не должно быть подключено, поэтому необходимо исключить связь между корпусом и заземлением БП. Для удобства желательно сделать предохранитель, как на моем фото. Ну, чтобы попытаться максимизировать недостающие элементы входного фильтра, их, скорее всего, вообще нет в источнике.

Вот еще пара вариантов таких устройств:

Слева 2-х этажный корпус ATX с универсальным управлением, а справа сильно переделанный старый корпус AT от компьютера.

Собрал недавно очень хороший лабораторный регулируемый блок питания по такой, неоднократно проверенной разными людьми схеме:

• Регулировка от 0 до 40 В (при xx и 36V по расчету с нагрузкой) + можно стабилизировать до 50 В, но мне нужно было до 36 В.
• Регулировка тока от 0 до 6а (IMAX устанавливается шунтом).

Имеет 3 типа защиты, если можно так назвать:

1. Стабилизация тока (при превышении установленного тока – ограничивает его и любые изменения напряжения в сторону увеличения не вносят изменений)
2. Защита по току срабатывания (при превышении установленного тока отключает питание)
3. Температурную защиту (при превышении заданной температуры отключает питание на выходе) не ставил.

Вот плата управления на базе LM324D.

С помощью 4 ОС реализован весь контроль стабилизации и вся защита. В Интернете более известен как PIDPP. Эта версия – 16-я улучшенная, проверенная многими (V.16U2). Разрабатывается на «паяльнике». Легко настраивается, буквально на коленях. Регулировка тока у меня довольно грубая и думаю стоит поставить дополнительную ручку точной установки тока помимо основной.На схеме справа есть пример того, как сделать регулировку напряжения, но вы можете применить к регулировке тока. Все это он кормит из ИИП от одного из соседних с утиной «защитой»:

Как всегда пришлось развернуть в моем PP. Думаю, здесь о нем говорить не стоит. Для создания стабилизатора установлено 4 транзистора ТИП142:

Все на радиатор в целом (радиатор от процессора). Почему их так много? Первое – увеличить выходной ток.Во-вторых, распределить нагрузку на все 4 транзистора, что в последствии исключает перегрев и выход из строя при больших токах и большой разности потенциалов. Ведь стабилизатор линейный и плюс ко всему, чем выше напряжение на входе и меньше напряжение на выходе, тем больше энергии рассеивается на транзисторах. Кроме того, все транзисторы имеют определенные допуски по напряжению и току, для тех, кто всего этого не знал. Вот схема подключения транзисторов в параллель:

Резисторы в эмиттеры можно устанавливать в диапазоне от 0.От 1 до 1 Ом стоит учесть, что при увеличении тока падение напряжения на них будет значительно и естественно нагрев неизбежен.

Все файлы – это краткая информация, схемы V.MS12 I.Spl7, сектор от одного из людей на паяльнике (100% проверено, все подписано, за что ему огромное спасибо!) В . Lay6. Формат , предоставляю в архиве. Ну и напоследок видео работ защиты и немного информации о БП в целом:

Цифровой ВА-метр будет продолжать заменять, так как он неточный, большой шаг показаний.Текущие показания сильно отличаются от отклонения от настроенного. Например, я выставлю 3 А и на нем тоже 3 А, но когда мы уменьшим ток до 0,5 А, он покажет, например, 0,4 А. Но это уже другая тема. Автор статьи и фото – BFG5000. .

Обсудить статью мощный самодельный блок питания

Простой и надежный блок питания своими руками на современном уровне развития элементной базы радиоэлектронных компонентов можно сделать очень быстро и легко.Не требует знаний электроники и электротехники на высоком уровне. Скоро вы убедитесь в этом.

Изготовление первого источника питания – событие достаточно интересное и запоминающееся. Поэтому здесь важным критерием является простота схемы, чтобы после сборки она сразу заработала без каких-либо дополнительных настроек и корректировок.

Следует отметить, что почти каждое электронное, электрическое устройство или инструмент нуждается в питании.Отличие состоит только в основных параметрах – величине напряжения и силы тока, произведение которых дает мощность.

Сделать блок питания своими руками – это очень хороший первый опыт для начинающих электронщиков, потому что он позволяет почувствовать (не на себе) различные токи токов, возникающие в устройствах.

Современный рынок пищевых продуктов делится на две категории: трансформаторные и нетрансформаторные. Первый достаточно прост в изготовлении для начинающих радиолюбителей.Второе неоспоримое преимущество – относительно низкий уровень электромагнитного излучения и соответственно отсутствие помех. Существенным недостатком современных стандартов является значительная масса и габариты, обусловленные наличием трансформатора – самого тяжелого и громоздкого элемента в схеме.

Блоки питания

без дозатора лишены последнего недостатка из-за отсутствия трансформатора. Вернее, он есть, но не в классическом представлении, а работает с высокочастотным напряжением, что уменьшает количество витков и размер магнитопровода.В результате общий размер трансформатора уменьшается. Высокая частота формируется полупроводниковыми ключами в процессе включения и выключения по заданному алгоритму. В результате возникают сильные электромагнитные помехи, поэтому такой источник подлежит обязательной экранировке.

Мы соберем трансформаторный блок питания, который никогда не потеряет своей актуальности, так как до сих пор используется в высококлассной аудиотехнике, за счет минимального уровня создаваемых помех, что очень важно для получения качественного звука.

Устройство и принцип питания

Желание получить как можно более компактное готовое устройство до появления различных микросхем, внутри которых расположены сотни, тысячи и миллионы отдельных электронных элементов. Поэтому практически любое электронное устройство содержит микросхему, стандартное значение мощности которой составляет 3,3 В или 5 В. Вспомогательные элементы могут питаться от 9 В до 12 В постоянного тока. Однако мы хорошо знаем, что розетка – это переменное напряжение 220 В частотой 50 Гц.Если его подать прямо на микросхему или любой другой низковольтный элемент, то они моментально выйдут из строя.

Отсюда становится понятно, что основная задача блока питания (БП) – снижение значения напряжения до допустимого уровня, а также преобразование (выпрямление) его из переменного в постоянное. Кроме того, его уровень должен оставаться постоянным независимо от колебаний на входе (на выходе). В противном случае устройство будет работать нестабильно. Поэтому еще одной важнейшей функцией БП является стабилизация уровня напряжения.

В целом блок питания состоит из трансформатора, выпрямителя, фильтра и стабилизатора.

Помимо основных узлов, еще используется ряд вспомогательных, например, индикаторных светодиодов, сигнализирующих о наличии подчиненного напряжения. А если в БП предусмотрена его регулировка, то естественно будет вольтметр, можно и амперметр.

Трансформатор

В данной схеме трансформатор используется для понижения напряжения в розетке 220 В до необходимого уровня, чаще всего 5 В, 9 В, 12 В или 15 В.Это по-прежнему осуществляется путем гальваники с помощью высоковольтных низковольтных цепей. Поэтому при любых внештатных ситуациях напряжение на электронном устройстве не будет превышать значение вторичной обмотки. Также гальваническое соединение повышает безопасность обслуживающего персонала. В случае прикосновения к устройству человек не попадет под высокое напряжение 220 В.

Конструкция трансформатора

довольно проста. Он состоит из сердечника, выполняющего функцию магнитопровода, который состоит из тонкого, хорошо проводящего магнитного потока пластин, разделенных диэлектриком, который используется в непроводящем лаке.

На вывод сердечника намотаны как минимум две обмотки. Одна первичная (еще называемая сетью) – на нее подается 220 В, а вторая вторичная – с нее снимается пониженное напряжение.

Принцип работы трансформатора следующий. Если на сетевую обмотку подать напряжение, потому что она замкнута, в ней начнется переменный ток. Вокруг этого тока возникает переменное магнитное поле, которое собирается в сердечнике и распространяется в нем как магнитный поток.Поскольку в сердечнике расположена другая обмотка – вторичная, то действие переменного магнитного потока в ней будет называться электродвижущей силой (ЭДС). Когда эта обмотка замкнута на нагрузку, через нее будет протекать переменный ток.

Радиолюбители в своей практике чаще всего используют трансформаторы двух типов, которые в основном отличаются от типа сердечника – бронированные и тороидальные. Последний более удобен в применении тем, что достаточно провести к нему нужное количество витков, получая тем самым необходимое вторичное напряжение, которое прямо пропорционально зависит от количества витков.

Нашими основными параметрами трансформатора для нас являются напряжение и ток вторичной обмотки. Величину тока примем равной 1 А, так как стабилизации будем принимать на такое же значение. Что еще немного.

Продолжаем собирать блок питания своими руками. И следующим элементом последовательности на схеме монтируется диодный мост, это полупроводник или диодный выпрямитель. Он предназначен для преобразования переменного напряжения вторичной обмотки трансформатора в постоянное, а точнее в выпрямленное пульсирующее.Отсюда и название «Выпрямитель».

Существуют разные схемы правки, но получилась самая большая заявка. Принцип работы следующий. В первом полупериоде переменного напряжения ток протекает через путь vd1, резистор R1 и светодиод VD5. Ток возвращается в обмотку через разомкнутый VD2.

Обратное напряжение подается на диоды VD3 и VD4 в этот момент, поэтому они заблокированы, и ток через них не течет (фактически происходит только в момент переключения, но им можно пренебречь).

В следующий полупериод, когда ток во вторичной обмотке изменит свое направление, все произойдет наоборот: VD1 и VD2 закроются, а VD3 и VD4 откроются. При этом направление протекания тока через резистор R1 и светодиод VD5 останется прежним.

Диодный мост можно выпаять из четырех диодов, подключенных по схеме выше. И можно покупать готовые. Они бывают горизонтального и вертикального исполнения в разных зданиях.Но в любом случае выходов четыре. На два выхода подается переменное напряжение, они обозначены знаком «~», оба одинаковой длины и самые короткие.

С двух других выводов снимается выпрямленное напряжение. Они обозначают «+» и «-». Отрыв «+» имеет наибольшую длину среди других. А на каком-то корпусе рядом он сделан из SCOS.

Фильтр конденсатора

После диодного моста напряжение имеет пульсирующий характер и все еще непригодно для питания микросхем и особенно микроконтроллеров, которые очень чувствительны к разного рода перепадам напряжения.Поэтому его необходимо разгладить. Для этого может использоваться дроссель или конденсатор. В рассматриваемой схеме достаточно использовать конденсатор. Однако он должен иметь большую емкость, поэтому следует применить электролитический конденсатор. Такие конденсаторы часто имеют полярность, поэтому ее необходимо соблюдать при подключении к схеме.

Отрицательный вывод короче положительного и на корпусе рядом с первым нанесен знак «-».

Регулятор напряжения LM. 7805, LM. 7809, LM. 7812

Вы наверняка обратили внимание, что величина напряжения в розетке не равна 220 В, а колеблется в некоторых пределах. Особенно это заметно при подключении мощной нагрузки. Если не применять специальные меры, то на выходе блока питания в пропорциональном диапазоне тоже изменится.Однако такие колебания крайне нежелательны, а иногда и неприемлемы для многих электронных элементов. Поэтому напряжение после фильтра конденсатора подлежит обязательной стабилизации. В зависимости от параметров устройства используются два варианта стабилизации. В первом случае используются стабилизаторы, а во втором – встроенный стабилизатор напряжения. Рассмотрим применение последнего.

В любительской практике широкое распространение получили стабилизаторы напряжения серии LM78XX и LM79xx.Две буквы указывают на производителя. Поэтому вместо LM могут быть другие буквы, например см. Маркировка состоит из четырех цифр. Первые два – 78 или 79 означают соответственно положительное или отрицательное напряжение. Две последние цифры, в данном случае вместо них два льда: xx, обозначают значение выхода U. Например, если на позиции двух микросхем находится 12, то этот стабилизатор выдает 12 В; 08 – 8 В и т. Д.

Для примера расшифруем следующую маркировку:

LM7805 → 5 В, положительное напряжение

LM7912 → 12 В, отрицательный u

Интегральные стабилизаторы имеют три выхода: входной, общий и выходной; Рассчитан на ток 1а.

Если выход U значительно превышает входной, а предельный ток потребляется 1 А, стабилизатор сильно нагревается, поэтому его следует установить на радиатор. Конструкция корпуса предоставляет такую ​​возможность.

Если ток нагрузки намного ниже предельного, то устанавливать радиатор нельзя.

Схема питания в классическом исполнении включает: сетевой трансформатор, диодный мост, конденсаторный фильтр, стабилизатор и светодиод.Последний выполняет роль индикатора и подключается через токоограничивающий резистор.

Поскольку в данной схеме ограничивающими элементами является стабилизатор LM7805 (допустимое значение 1 А), то все остальные компоненты необходимо рассчитывать на ток не менее 1 А. Поэтому вторичная обмотка трансформатора выбирается по току от одного усилка. Его напряжение не должно быть ниже стабилизированного значения. И, согласно хорошему, его следует выбирать из таких соображений, что после правки и сглаживания U должно быть на 2–3 дюйма выше, чем стабилизированное, т.е.е. Вход стабилизатора должен быть заполнен на пару вольт больше его выходного значения. В противном случае он будет работать некорректно. Например, для входа LM7805 U = 7-8 В; Для LM7805 → 15 В. Однако следует учитывать, что при слишком высоком значении U микросхема будет сильно нагреваться, так как на ее внутреннем сопротивлении гасится «суперфронтовое» напряжение.

Диодный мост можно сделать из диодов типа 1N4007, либо взять токовый не менее 1 А.

Сглаживающий конденсатор С1 должен иметь большую емкость 100 – 1000 мкФ и U = 16 В.

Конденсаторы

C2 и C3 предназначены для сглаживания высокочастотных пульсаций, возникающих при работе LM7805. Они установлены для большей надежности и носят рекомендательный характер от производителей стабилизаторов такого типа. Без таких конденсаторов схема тоже нормально работает, но так как они практически ничего не стоят, лучше их поставить.

Блок питания своими руками 78 Л. 05, 78 Л. 12, 79 Л. 05, 79 Л. 08

Часто бывает необходимо запитать только один или пару микросхем или маломощных транзисторов. В этом случае мощный блок питания не рационален. поэтому лучшим вариантом будет использование стабилизаторов 78L05, 78L12, 79L05, 79L08 и им подобных. Они рассчитаны на максимальный ток 100 мА = 0.1 А, но при этом очень компактный и по габаритам не больше обычного транзистора, а также не требует установки на радиатор.

Маркировка и схема подключения аналогичны рассмотренным выше сериям LM, отличается только расположением выводов.

На примере показана схема подключения стабилизатора 78L05. Также подходит для LM7805.

Схема включения стабилизаторов отрицательно связана ниже.На вход подается -8 В, а на выходе получается – 5 В.

Как видите, сделать блок питания своими руками очень просто. Любое напряжение можно получить, установив соответствующий стабилизатор. Также следует запомнить параметры трансформатора. Далее рассмотрим, как сделать блок питания с регулировкой напряжения.

Схема регулируемого источника питания 0 … 24 В, 0 … 3 А,
с регулятором ограничения тока.

В статье мы приводим несложную принципиальную схему регулируемого 0 … 24 вольт блока питания. Ограничение тока регулируется переменным резистором R8 в диапазоне 0 … 3 ампера. При желании этот диапазон можно увеличить, уменьшив номинал резистора R6. Этот ограничитель тока является защитой блока питания от перегрузок и коротких замыканий на выходе. Величина выходного напряжения устанавливается переменным резистором R3. Итак, принципиальная схема:

Максимальное напряжение на выходе блока питания зависит от напряжения стабилизации стабилизации VD5.В схеме использован импортный стабилитрон BZX24, его стабилизация лежит в диапазоне 22,8 … 25,2 вольт как описано.

Вы можете скачать DataShit на все стабилизаторы этой линейки (BZX2 … BZX39) по прямой ссылке с нашего сайта:

Также на схеме можно применить отечественный стабилизатор KS527.

Перечень элементов схемы питания:

● R1 – 180 Ом, 0,5 Вт
● R2 – 6,8 ком, 0,5 Вт
● R3 – 10 ком, переменный (6.8 … 22 ком)
● R4 – 6,8 ком, 0,5 Вт
● R5 – 7,5 ком, 0,5 Вт
● R6 – 0,22 Ом, 5 Вт (0,1 … 0,5 Ом)
● R7 – 20 ком , 0,5 Вт
● R8 – 100 Ом, регулируемое (47 … 330 Ом)
● C1, C2 – 1000 x 35 В (2200 x 50 В)
● C3 – 1 x 35 В
● C4 – 470 x 35 В
● 100n – керамический (0,01 … 0,47 мкФ)
● F1 – 5 ампер
● T1 – KT816, можно поставить импортный BD140
● T2 – BC548, можно поставить BC547
● T3 – KT815, можно поставить импортный BD139
● T4 – KT819, можно поставить импортированные 2N3055
● T5 – KT815, можно поставить импортированные BD139
● VD1… VD4 – KD202, или импортная диодная сборка на ток не менее 6 ампер
● VD5 – BZX24 (BZX27), возможна замена на отечественный ks527
● VD6 – AL307B (красный светодиод)

О выборе конденсаторов.

C1 и C2 стоят параллельно, поэтому их контейнеры сложены. Их номиналы выбраны из примерного расчета 1000 мкФ на 1 ампер. То есть, если вы хотите поднять максимальный ток БП до 5 … 6 ампер, это означает, что скорости C1 и C2 можно поставить на 2200 мкФ каждый.Рабочее напряжение этих конденсаторов выбирается из расчета URH * 4/3, то есть если напряжение на выходе диодного моста около 30 вольт, значит (30 * 4/3 = 40) конденсаторы должны рассчитываться на рабочее напряжение не менее 40 вольт.
Номинал конденсатора С4 выбран примерно из расчета 200 мкФ на 1 ампер.

Блок питания 0 … 24 В, 0 … 3 A:

О деталях блока питания.

● Трансформатор – должен быть соответствующей мощности, то есть если максимальное напряжение вашего блока питания составляет 24 вольта, и вы ожидаете, что ваш БП должен обеспечивать ток около 5 ампер соответственно (24 * 5 = 120) мощность трансформатора должна быть не менее 120 Вт.Обычно трансформатор выбирают с небольшим запасом по мощности (от 10 до 50%). Подробнее читайте в статье:

Если вы решили применить в схеме тороидальный трансформатор, то его расчет описан в статье:

● Диодный мост – по схеме, собранной на отдельных четырех диодах КД202, они рассчитаны на постоянный ток 5 ампер, параметры в таблице ниже:

5 ампер. Это максимальный ток и для этих диодов, и для тех, что установлены на радиаторах, поэтому лучше использовать импортные диодные сборки усилителя до 10 на ток до 5 и более ампер.

В качестве альтернативы можно рассмотреть 10-ти амперные диоды 10A2, 10A4, 10A6, 10A8, 10A10, внешний вид и параметры на картинках ниже:

На наш взгляд, лучшим вариантом выпрямителя будет использование импортных диодных сборок, например, такие как KBU-RS 10/15/25/35 А, они и токи выдерживаются, а места занимают намного меньше.

Параметры можно скачать по прямой ссылке:

● Транзистор Т1 – можно немного утопить, поэтому лучше установить его на небольшой радиатор или алюминиевую пластину.

● Транзистор Т4 – точно будет греться, значит нужен хороший радиатор. Это связано с мощностью, рассеиваемой на этом транзисторе. Приведем пример: у нас на коллекторе транзистора Т4 30 вольт, на выходе БП установлено 12 вольт, а ток течет 5 ампер. Получается, что на транзисторе осталось 18 вольт, а 18 вольт умножить на 5 ампер мы получим 90 ватт, это мощность, которая будет рассеиваться на транзисторе Т4. И чем меньшее напряжение вы установите на выходе БП, тем больше будет рассеиваемая мощность.Отсюда следует, что транзистор следует выбирать внимательно, и обращать внимание на его характеристики. Ниже приведены две прямые ссылки на транзисторы CT819 и 2N3055, вы можете загрузить их на свой компьютер:

Отрегулируйте предельный ток.

Включить питание, регулятор выходного напряжения выставить 5 вольт в режиме холостого хода, подключить к выходу резистора 1 Ом мощностью не менее 5 Вт при последовательно подключенном амперметре.
Используя подстроечный резистор R8, вы устанавливаете требуемый предельный ток, и, чтобы убедиться, что ограничение работает, поверните блок управления уровнем выходного напряжения до крайнего положения, то есть до максимума, величина выходного тока должна быть неизменным.Если изменять ток ограничения тока не нужно, то вместо резистора R8 установите перемычку между эмиттером Т4 и базой Т5, и тогда при соотношении резистора R6 0,39 Ом ограничение тока произойдет при ток 3 ампера.

Как увеличить максимальный ток БП.

● Использование трансформатора соответствующей мощности, способного подавать требуемый ток на нагрузку.

● Использование диодов или диодных сборок, способных выдерживать избыточный требуемый ток.

● Применение параллельного соединения регулирующих транзисторов (Т4). Схема параллельного включения ниже:

Мощность резисторов RS1 и RS2 не менее 5 Вт. На радиаторе установлены оба транзистора, компьютерный вентилятор лишним не будет.

● Увеличьте емкости C1, C2, C4. (Если применить блок питания автомобильных аккумуляторов, этот пункт не критичен)

● Пути печатной платы, по которым будут протекать большие токи, залить утолщение олова или поверх дорожек атаковать дополнительный провод толще.

● Применение толстых соединительных проводов по линиям больших токов.

Внешний вид собранной платы БП:

Многие уже знают, что я питаю слабость всевозможными блоками питания, вот два в одном. На этот раз будет обзор радиоконструктора, позволяющего собрать основу для лабораторного блока питания и вариант его реальной реализации.
Предупреждаю, фото и текста будет много, так что запаситесь кофе 🙂

Для начала немного объясню, что это такое и почему.
Практически все радиолюбители используют в своей работе лабораторный блок питания. Будь то сложный с программным управлением или очень простой на LM317, но он все равно выполняет практически одно и то же, питает разные нагрузки в процессе работы с ними.
Лабораторные блоки питания делятся на три основных типа.
С импульсной стабилизацией.
С линейной стабилизацией
Гибрид.

Первые, имеющие в своем составе блок питания с импульсным управлением, или просто импульсный блок питания с пониженным ШИМ преобразователем.Я уже просмотрел несколько вариантов этих блоков питания. .
Достоинства – высокая мощность при малых габаритах, отличный КПД.
Недостатки – ВЧ пульсации, наличие емких конденсаторов на выходе

На втором нет никаких ШИМ-преобразователей на борту, вся регулировка осуществляется линейным способом, где лишняя энергия просто рассеивается на регулирующем элементе.
Плюсы – практически полное отсутствие пульсаций, нет необходимости в конденсаторах на выходе (почти).
Минусы – экономичность, масса, габариты.

Третье – это комбинация первого типа со вторым, затем линейный стабилизатор питается от ведомого понижения преобразователя (напряжение на ШИМ преобразователя всегда поддерживается на уровне, немного превышающем выходной, остальное регулируется транзистором, работающим в линейном режиме
Либо это линейный БП, но трансформатор имеет несколько обмоток, которые переключаются по мере необходимости, тем самым уменьшая потери на регулирующем элементе.
Минус у этой схемы всего один, сложность он выше, чем у первых двух вариантов.

Сегодня мы поговорим о втором варианте блоков питания, с регулирующим элементом, работающим в линейном режиме. Но рассмотрим этот блок питания на примере конструктора, мне кажется, он должен быть еще интереснее. Ведь на мой взгляд это хорошее начало для начинающего радиолюбителя, собравшего себе один из основных приборов.
Ну или, как говорится, правильный блок питания должен быть тяжелым 🙂

Этот обзор больше ориентирован на новичков, опытные товарищи вряд ли найдут в нем что-то полезное.

Заказал на обзор конструктор, позволяющий собрать основную часть лабораторного блока питания.
Основные характеристики такие (из заявленного магазина):
Входное напряжение – 24 вольт переменного тока
Выходное напряжение регулируемое – 0-30 вольт постоянного тока.
Регулируемый выходной ток – 2 мА – 3 А
Пульсация выходного напряжения – 0,01%
Размер печати – 80×80 мм.

Немного об упаковке.
Конструктор пришел в обычном полиэтиленовом пакете, закрытом мягким материалом.
Внутри в антистатическом корпусе с защелкой лежат все необходимые компоненты, включая печатную плату.

Внутри все было курганом, но при этом не пострадало, печатная плата частично защищала радиодетали.

Не буду перечислять все, что входит, это проще сделать позже по обзору, просто скажу, что с меня хватило, даже кое-что осталось.

Немного о печатной плате.
Качество отличное, схемы в комплекте не идет, но все ставки на плате указаны.
Доска двухсторонняя, покрыта защитной маской.

Покрытие сборов, лужение и качество текстолита отличное.
У меня получилось только в одном месте порвать нашивку с принтом, а потом после того, как я попытался получить нежесткую деталь (ну да, дальше будет).
На мой взгляд самое то, что новичку-любителю испортить будет тяжело.

Перед установкой разобрал схему этих сторон.

Схема достаточно продуманная, хоть и не без изъянов, но расскажу о них в процессе.
Схема просматривает несколько основных узлов, я разделил их по цвету.
Зеленый – узел регулировки и стабилизации
Красный – узел регулировки и стабилизации тока
Фиолетовый – узел индикации перехода в режим стабилизации тока
Синий – источник поддержки напряжения.
Отдельно есть:
1. Входной диодный мост и конденсатор фильтра
2. Блок управления бесшумностью на транзисторах VT1 и VT2.
3. Защита на транзисторе VT3, отключение вывода до нормального состояния усилителей мощности
4. Стабилизатор мощности вентилятора, построен на микросхеме 7824. №
5. R16, R19, C6, C7, VD3, VD4, VD5, узел формирования отрицательного полюса питания операционных усилителей. Из-за наличия этого узла БП не будет работать просто от постоянного тока, необходимо, чтобы ввод переменного тока от трансформатора был необходим.
6. Конденсатор выходной С9, VD9, выходной защитный диод.

Во-первых, молчим о достоинствах и недостатках схемного решения.
Плюсы –
Радует наличие стабилизатора для питания вентилятора, но вентилятор нужен на 24 вольта.
Очень радует наличие источника питания отрицательной полярности, он значительно улучшает работу БП на токах и напряжениях близких к нулю.
Ввиду наличия в цепи источника отрицательной полярности, защита была защищена, до появления этого напряжения выход БП будет отключен.
БП содержит источник опорного напряжения 5,1 вольт, это позволило не только правильно регулировать выходное напряжение и ток (при такой схеме напряжение и ток регулируются от нуля до максимального линейно, без «горбов» и «сбоев»). “в крайних значениях), и позволяет управлять питанием извне, просто изменяя управляющее напряжение.
Выходной конденсатор – очень маленькая емкость, что позволяет безопасно проверять светодиоды, выброса тока не будет, пока выходной конденсатор не разрядится и БП не перейдет в режим стабилизации тока.
Выходной диод необходим для защиты БП от подачи на его выход напряжения обратной полярности. Правда диод слабоват, лучше заменить на другой.

Минусы.
Токоизмерительный шунт имеет слишком высокое сопротивление, из-за этого при работе с током нагрузки 3 А выделяется около 4,5 Вт тепла. Резистор рассчитан на 5 Вт, но нагрев очень большой.
Входной диодный мост набран из 3-х амперных диодов. По хорошему должно быть диодов не менее 5 ампер, так как ток через диоды в такой схеме равен 1.4 с выходных соответственно в работе ток через них может быть 4,2 ампера, а сами диоды рассчитаны на 3 ампера. Облегчает ситуацию то, что пары диодов в мосту работают поочередно, но все же это не совсем правильно.
Большой минус в том, что китайские инженеры при выборе операционных усилителей выбрали ОУ с максимальным напряжением 36 вольт, но не подумали, что схема является источником отрицательного напряжения и входное напряжение в этой версии ограничено на уровне 31 вольт ( 36-5 = 31).При вводе 24 вольт переменного тока постоянная будет около 32-33 вольт.
Тех. ОУ будет работать в режиме вытяжки (36 – максимальное, штатное – 30).

О плюсах и минусах, а также о модернизации расскажу чуть позже, а сейчас перейду к самой сборке.

Для начала выложу все, что входит. Это облегчит сборку, и просто будет хорошо видно, что уже установили, а что еще осталось.

Начинать сборку рекомендую с самых нижних элементов, так как если сначала ставить высокие, потом низкие то ставить будет неудобно.
Также лучше начать с установки тех компонентов, которые более идентичны.
Начну с резисторов, это будут резисторы номиналом 10 ком. Резисторы
качественные и имеют точность 1%.
Несколько слов о резисторах. Резисторы имеют цветовую маркировку. Это может показаться неудобным. На самом деле это лучше цифровой маркировки, так как маркировка видна в любом положении резистора.
Не стоит пугать цветовую маркировку, на начальном этапе можно будет пользоваться, а со временем можно будет определить ее уже без нее.
Для понимания и удобной работы с такими комплектующими нужно всего лишь запомнить две вещи, которые начинающему радиолюбителю пригодятся в жизни.
1. Десять основных цветов маркировки
2. По номинальным соотношениям, при работе с точными резисторами резисторов Е48 и Е96 они мало пригодятся, но такие резисторы встречаются гораздо реже.
Любой радиолюбитель со стажем перечисляет их просто по памяти.
1, 1.1, 1.2, 1.3, 1.5, 1.6, 1.8, 2, 2.2, 2.4, 2.7, 3, 3.3, 3.6, 3.9, 4.3, 4.7, 5.1, 5.6, 6.2, 6.8, 7.5, 8.2, 9.1.
Все другие номиналы умножают эти 10, 100 и т. Д. Например, 22k, 360k, 39.
Что дает эта информация?
А это дает то, что если резистор из серии Е24, то например сочетание цветов –
Синий + зеленый + желтый в нем невозможно.
Синий – 6.
Зеленый – 5.
Желтый – x10000.
тех. По расчетам там 650К, но в серии Е24 такого номинала нет, либо 620 либо 680, значит либо цвет не распознается, либо цвет менялся, либо резистор не последовательный. от Е24, но последнее бывает редко.

Ну хватит теории, пойдем дальше.
Выводы резисторов перед установкой формирую, обычно с помощью пинцета, но некоторые используют для этого небольшой самодельный прибор.
Нарезать выходы не в спешке, бывает, что перемычкам пригодятся.

Установкой основной суммы дошел до одиночных резисторов.
Здесь может быть сложнее, будет чаще.

Компоненты сразу не припаиваю, а просто грызу и загибаю выводы, а мы сначала прослаиваем, а потом гнем.
Делается очень легко, плата держится в левой руке (если вы правая), установленный компонент при этом нажимается.
В правой руке есть бокорезы, зажимаем выводы (иногда даже несколько компонентов сразу), а сбоку сбоку обмоток сразу загибаем выводы.
Все делается очень быстро, через некоторое время уже на автоматике.

Вот и дошли до последнего маленького резистора, совпадает номинал необходимого и того, что осталось, неплохо 🙂

К установке резисторов приступаем к диодам и стабилизации.
Маленьких диодов здесь четыре, это популярные 4148, стабилизаторы два по 5,1 Вольта каждый, так что запутаться очень сложно.
Они же формулируют выводы.

Катод маркируется полосой, а также на диодах и стабилизаторах.

Хоть плата и есть защитная маска, но все же рекомендую загнуть выводы, чтобы они не падали на близлежащие дорожки, на фото вывод диода будет загнутым от дорожки.

Стабилизаторы на плате также имеют маркировку на них – 5В1.

Конденсаторов керамических в схеме не очень много, но их маркировка может запутать начинающего радиолюбителя. Кстати, он тоже подчиняется номеру Е24.
Первые две цифры – номинал в пикофарадах.
Третья цифра – это количество нулей, которые нужно добавить к номиналу.
Т.е. например 331 = 330пф
101 – 100пф
104 – 100000 ПФ или 100 НФ или 0,1МКФ
224-220000ПФ или 220НФ или 0.22МКФ

Установлен объем пассивных элементов.

После этого переходим к установке операционных усилителей.
Думаю, я бы порекомендовал им покупать панели, но упал как есть.
На плате, как и на самой микросхеме, отмечен первый вывод.
Остальные выводы считаются против часовой стрелки.
На фото показано место для операционного усилителя и как его поставить.

В фишках я не все выводы, а только пара, обычно это крайние выводы по диагонали.
Ну, лучше их откусить, чтобы они держались примерно на 1мм над доской.

Все, теперь можно переходить к пайке.
Использую самый обыкновенный паяльник с терморегулятором, но вполне достаточно и обычного паяльника мощностью примерно 25-30 Вт.
Припой диаметром 1 мм с флюсом. Я специально марку припоя не указываю, так как на катушке нежесткий припой (родные катушки весом 1кг), и название ему не знакомо.

Как я уже писал выше, плата качественная, катится очень легко, никаких флюсов я не применял, хватает только того, что в припое, просто нужно не забывать иногда стряхивать лишний флюс жалом.

Вот сделал фото с примером хорошей пайки и не очень.
Хорошая пайка должна выглядеть как небольшая капля, окутывающая вывод.
Но на фото есть пара мест, где припоя явно не хватает.Это будет проводиться на двухстороннем блюде с металлизацией (там припой тоже в отверстии в отверстии), а вот на односторонней плате этого сделать нельзя, со временем такая пайка может «отвалиться».

Выводы транзистора тоже должны быть предварительно определены, это нужно сделать, чтобы вывод не деформировался у основания корпуса (Аксакала вспомнит легендарный CT315, который считал выводы выкладывать).
Мощные компоненты я формирую немного по-другому.Лепка сделана так, чтобы деталь стояла над платой, в этом случае тепло будет меньше передаваться и не разрушить ее.

Так выглядят литые мощные резисторы на плате.
Все компоненты припаяны только снизу, припой, который вы видите наверху платы, проник через отверстие из-за капиллярного эффекта. Желательно паять так, чтобы припой немного проникал в верхнюю часть, это повысит надежность пайки, а в случае тяжелых компонентов – лучшую их стабильность.

Если до этого выводы компонентов я лепил пинцетом, то для диодов уже понадобятся маленькие плоскогубцы с узкими губками.
Сформируйте выводы, а также резисторы.

Но при установке есть отличия.
Если компоненты с малозаметными выводами сначала занимают место, потом кусают, то диоды наоборот. Вы просто не водите такой вывод после поклевки, поэтому сначала приступаем к выводу, потом прикусываем лишнее.

Силовой узел собран на двух транзисторах, включенных по схеме Дарлингтона.
Один из транзисторов установлен на небольшой радиатор, лучше через термопасту.
В комплекте было четыре винта М3, один идет сюда.

Пара фото почти спаянной платы. Я не буду расписывать рабочие терминала и другие компоненты, это интуитивно понятно, и это видно по фотографии.
Кстати, про терминалников, на плате есть клеммники для подключения входа, выхода, питания вентилятора.

Плату еще не споласкивал, хотя на этом этапе часто делаю.
Это связано с тем, что будет еще небольшая часть доработки.

После основного этапа сборки мы оставили следующие компоненты.
Мощный транзистор
Два переменных резистора
Два разъема для установки на плату
Два разъема с проводами, кстати, провода очень мягкие, но маленького сечения.
Три катушки.

Изначально производитель задумал разместить переменные резисторы на самой плате, но так они настолько неудобны, что я даже не стал их паять и показал просто для примера.
Стоят очень близко и регулировать будет крайне неудобно, хотя реально.

Но спасибо, что не забыл отдать провод с разъемами, он намного удобнее.
В таком виде резисторы можно вынести на лицевую панель устройства, а плату установить в удобном месте.
Попутно пожалел мощный транзистор. Это обычный биполярный транзистор, но имеющий максимальную рассеиваемую мощность до 100 Вт (естественно при установке на радиатор).
Осталось три винта, не понял куда их вообще прикрутить, если по углам платы, то нужно четыре, если крепить мощный транзистор, то они короткие, в общем загадка.

Запитать плату можно от любого трансформатора с выходным напряжением до 22 вольт (в характеристиках заявлено 24, но выше я объяснил, почему это напряжение нельзя подать).
Решил использовать для романсного усилителя давно лежащий трансформатор. Почему за, не от, а потому что он еще нигде не стоял 🙂
У этого трансформатора две силовые обмотки по 2вольта, две вспомогательные по 16 вольт и экранирующая обмотка.
Напряжение указано для входа 220, но поскольку теперь у нас стандартное 230, то выходное напряжение будет немного выше.
Расчетная мощность трансформатора около 100 Вт.
Силовые обмотки выходного дня Я позвонил, чтобы получить больше тока.Можно конечно использовать схему выпрямления с двумя диодами, но с ней не будет лучше, поэтому оставьте как есть.

Для тех, кто не знает, как определить мощность трансформатора, снял небольшое видео.

Первое пробное включение. На транзисторе я установил небольшой радиатор, но даже в таком виде нагрев был довольно большим, так как БП линейный.
Регулировка тока и напряжения происходит без проблем, все заработало сразу, потому что я уже полностью рекомендовал этот конструктор.
Первое фото – стабилизация по напряжению, второе по току.

Для начала проверил, выдает ли трансформатор после выпрямления, так как это определяет максимальное выходное напряжение.
У меня около 25 вольт, не толстая. Емкость фильтрующего конденсатора 3300МКФ, я бы посоветовал увеличить, но даже в таком виде устройство вполне исправно.

Так как для дальнейшей проверки нужно было применить обычный радиатор, то я перешел на сборку будущей конструкции, так как установка радиатора зависела от задуманной конструкции.
Решил применить лежащий радиатор IGLOO7200. Согласно заявке производителя такой радиатор способен рассеивать до 90 Вт тепла.

В устройстве будет использован корпус Z2A теоретически польского производства, цена около 3 долларов.

Изначально я хотел отойти от шасси, пришло от моих читателей, в которых я собираю всякую электронику.
Для этого я выбрал корпус чуть меньшего размера и купил вентилятор с сеткой к нему, но не стал превращать в него всю начинку и был куплен второй корпус и второй вентилятор соответственно.
В обоих случаях покупал вентиляторы Sunon, продукция этой фирмы мне очень нравится, также в обоих случаях покупал вентиляторы на 24 вольта.

Итак, по задумке, пришлось установить радиатор, плату и трансформатор. Есть даже немного места на расширении начинки.
Перевернуть вентилятор внутрь никак не получилось, так как было решено разместить его снаружи.

Поместите монтажные отверстия, нарежьте резьбу, закрутите для установки.

Так как выбранный корпус имеет внутреннюю высоту 80мм, и плата тоже имеет такой размер, то я закрепил радиатор так, чтобы плата получилась симметрично относительно радиатора.

Выводы мощного транзистора тоже нужно немного доработать, чтобы они не деформировались при прижатии транзистора к радиатору.

Небольшое отступление.
Производитель почему-то придумал место для установки довольно маленького радиатора, из-за этого при установке нормального оказывается, что ему будет мешать стабилизатор мощности вентилятора и разъем.
Пришлось выпасть, а место, где они были, заклеил скотчем, чтобы не было связи с радиатором, так как есть напряжение.

Отрезал лишнюю ленту с противоположной стороны, а то получилось как совершенно неточно, сделаем на флеше 🙂

Так выглядит печатная плата с окончательно установленным радиатором, транзистор устанавливается через термостолбик, и лучше применить хороший термистор, так как транзистор рассеивает мощность, сравнимую с мощным процессором, то есть около 90 Вт.
При этом сразу проделал дырку под установку платы регулятора оборотов вентилятора, которую со временем пришлось жать 🙂

Выставил ноль и открутил оба регулятора в крайнее левое положение, отключил нагрузку и выставил ноль на выходе.Теперь выходное напряжение будет отрегулировано с нуля.

Далее еще несколько тестов.
Проверял точность поддержания выходного напряжения.
Холостой ход, напряжение 10,00 вольт
1. Ток нагрузки 1 ампер, напряжение 10,00 вольт
2. Ток нагрузки 2 ампера, напряжение 9,99 вольт
3. Ток нагрузки 3 ампера, напряжение 9,98 вольт.
4. Ток нагрузки 3,97 ампера, напряжение 9,97 вольт.
Характеристики неплохие, при желании их еще можно улучшить, изменив точку подключения резисторов обратной связи по напряжению, но как по мне, хватит и так.

Уровень пульсаций тоже проверил, проверка проходила при токе 3 ампера и выходном напряжении 10 вольт

Уровень пульсаций составил около 15мБ, что очень хорошо, хотя думал, что на самом деле Показанная на скриншоте пульсация скорее диагностирована от электронной нагрузки, чем от самого БП.

После этого я приступил к сборке самого устройства в целом.
Начал с установки радиатора с платой БП.
Для этого я разместил место установки вентилятора и разъем питания.
Отверстие получилось не полностью круглым, с небольшими «надрезами» сверху и снизу, они нужны для увеличения прочности задней панели после вырезания отверстия.
Наибольшую сложность обычно представляют собой отверстия сложной формы, например, под разъем питания.

Большая дырочка вырезается из большой кучи маленькой 🙂
Сверло + сверло диаметром 1мм иногда творит чудеса.
Просверливает отверстия, много отверстий. Может показаться, что это долго и утомительно. Нет, наоборот, очень быстро, полное сверление панели занимает около 3 минут.

После этого обычно ставлю сверло чуть больше, например 1,2-1,3мм и прохожу фрезой, получается такой перелом:

После этого мы в руках небольшой ножом и зачистил образовавшиеся дырочки, заодно вырезал немного пластика, если дырочка была чуть меньше.Пластик довольно мягкий, поэтому работать с ним удобно.

Последний этап подготовки сверла для крепления, можно сказать, что основные работы по задней панели окончены.

Устанавливаем радиатор с платой и вентилятором, примеряя полученный результат, при необходимости «возвращаем напильником».

Практически в самом начале я упомянул доработку.
Немного улучшу.
Для начала решил заменить родные диоды во входном диодном мосту на диоды Шоттки, купил для этого четыре штуки 31dq06.И тут я повторил ошибку разработчиков платы, покупая диоды по инерции на такой же ток, а нужно было на большее. Но все равно нагрев диодов будет меньше, так как падение на диодах Шоттки меньше, чем на обычных.
Во-вторых, решил заменить шунт. Не удовлетворило не только то, что грелся как утюг, но и то, что падает примерно 1,5 вольта, что можно использовать в корпусе (в смысле нагрузки). Для этого я взял два отечественных резистора 0.27 1% (это тоже повысит стабильность). Почему не сделали разработчики, непонятно, цена решения абсолютно такая же, как и в варианте с родным резистором на 0,47 Ом.
Ну а скорее в качестве дополнения решил заменить родной конденсатор фильтра 3300МКФ на более качественный и емкий Capxon 10000 мкФ …

Вот такая получилась конструкция с замененными компонентами и установленной платой термоконтроля вентилятора.
Получилось немного колхозно, да к тому же случайно накинул на плату один патч при установке мощных резисторов.В целом можно было спокойно применить менее мощные резисторы, например один резистор на 2 ватта, просто у меня такого в наличии не было.

Низкие компоненты также были добавлены ниже.
Резистор на 3,9К, параллельно крайним контактам разъема для подключения резистора регулировки тока. Необходимо уменьшить напряжение регулировки, так как напряжение на шунте теперь другое.
Пара конденсаторов по 0,22мкф, один параллельно выходу с резистора регулировки тока, для уменьшения жала, второй просто на выходе БП, особо не нужен, просто пару случайно вынул сразу пару и решил применить оба.

Вся силовая часть подключается к трансформатору попутно, устанавливается плата с диодным мостом и конденсатор для питания индикатора напряжения.
По большому счету, эта плата в текущей версии необязательна, но для питания индикатора от лимита 30 вольт для нее. Моя рука не поднялась и я решил использовать дополнительную обмотку на 16 вольт.

Для организации передней панели использовались следующие компоненты:
Термины для подключения нагрузки
Пара металлических ручек
Выключатель питания
Фильтр красного света, заявленный как светофильтр для шкафов KM35
Для индикации тока и напряжения , Решил использовать комиссию, оставшуюся после написания одного из отзывов.Но маленькие индикаторы меня не устроили и поэтому были куплены побольше с цифрой 14мм, и к ним сделали печатную плату.

В общем, это решение временное, но хотелось даже временно принять осторожно.

Несколько этапов подготовки лицевой панели.
1. Кузнец перед лицевой панелью лицевой панели (использую обычный ляаут спринт). Преимущество использования одних и тех же корпусов в том, что новую панель очень просто подготовить, так как необходимые размеры уже известны.
Накладываем распечатку на лицевую панель и в углах квадратных / прямоугольных отверстий просверливаем маркировочные отверстия диаметром 1мм. Этим же сверлом нарубите центры остальных отверстий.
2. По полученным отверстиям разместите место пропила. Меняем инструмент на тонкую дисковую фрезу.
3. Шлепок прямой, спереди он явно по размеру, сзади чуть больше, чтобы резина была максимально полной.
4. Вытаскиваем нарезанные кусочки пластика.Я их обычно не выбрасываю, так как они еще могут пригодиться.

Аналогично подготовке задней панели обработайте ножом образовавшиеся отверстия.
Рекомендую сверлить большого диаметра, пластик не “ест”.

Пробуем то, что делали, при необходимости перепроверяем с помощью ноера.
Пришлось немного расширить отверстие для выключателя.

Как я уже писал выше, для указания я решил использовать плату, оставшуюся от одного из прошлых обзоров.В целом это очень плохое решение, но для временного варианта более чем подходящего, позже объясню почему.
Вытаскиваем индикаторы и разъемы с платы, звенят старые индикаторы и новые.
Я закрасил Кодоолевку обоих индикаторов, чтобы не запутаться.
В родной версии применены четырехзначные индикаторы, я применил трехбитные. Так как в окне больше не было. Но так как четвертый разряд нужен только для отображения буквы А или У, то их потеря не критична.
LED Display Limit Mode Я поместил между индикаторами.

Готовлю все необходимое, со старой платы выпадаю резистор на 50мом, который буду использовать как и раньше, как токоизмерительный шунт.
Вот проблема с этим шунтом и связана. Дело в том, что в этой версии у меня будет падение напряжения на выходе 50 мВт на каждый 1 ампер текущего тока.
От этой проблемы можно избавиться двумя способами, применив два отдельных измерителя тока и напряжения, при этом выпив вольтметр от отдельного источника питания.
Второй способ – установить шунт на положительном полюсе БП. Оба варианта не подходили для временного решения, поэтому я решил пойти на собственный перфекционизм и сделать упрощенный вариант, но далеко не лучший.

Для дизайна я использовал монтажные стойки, оставшиеся от платы DC-DC преобразователя.
Мне с ними досталась очень удобная конструкция, плата индикатора крепится к плате ампервольтметра, которая в свою очередь крепится к плате силовых клемм.
Получилось даже лучше, чем я ожидал 🙂
Также на плате силовых клемм поставил токоизмерительный шунт.

Полученный дизайн лицевой панели.

И тут я вспомнил, что забыл установить более мощный защитный диод. Мне пришлось допить это позже. Я использовал диод, оставшийся после замены диодов во входном мосту платы.
Конечно, для хорошего нужно добавить предохранитель, но этого нет в этой версии.

А вот резисторы регулировки тока и напряжения я решил поставить лучше, чем те, что предлагает производитель.
Родные довольно качественные, имеют плавный ход, но это обычные резисторы и как по мне лабораторный блок питания должен уметь точнее регулировать выходное напряжение и ток.
Даже когда думал заказать плату БП, увидел в магазине и заказал обзор и их, тем более что у них был такой же номинал.

Вообще я обычно для таких целей применяю другие резисторы, совмещают сразу два резистора, для грубой и плавной настройки, но в последнее время не могу найти их в продаже.
Может кто знает их импортные аналоги?

Резисторы достаточно качественные, угол поворота 3600 градусов, или по простому – 10 полных оборотов, что обеспечивает перестановку 3 вольта или 0,3 ампера на 1 оборот.
С такими резисторами точность настройки примерно в 11 раз выше, чем обычно.

Резисторы новые в сравнении с родственниками, габарит конечно впечатляет.
Попутно немного прижил провод к резисторам, это должно улучшить помехозащищенность.

Она все запаковала в корпус, в принципе даже места осталось немного, есть куда расти 🙂

Соединил экранирующую обмотку с разъемом заземлителя, дополнительная плата питания расположена непосредственно на выводах трансформатора конечно не очень аккуратно, но другого варианта я не придумал.

Проверить после сборки. Все началось практически с первого раза, я случайно перепутал два разряда на индикаторе и не мог понять, что он не такой уж регулируемый, после переключения все стало как надо.

Последний этап – наклон светофильтра, установка ручек и сборка корпуса.
Светофильтр имеет утонение по периметру, основная часть вкраплена в оконное окно, а более тонкая часть приклеена двусторонним скотчем.
Ручки изначально рассчитывались под диаметр вала 6,3мм (если не перепутали), резисторы у новых уже тоньше, надо было носить пару слоев термоусадки.
Переднюю панель я решил пока не делать ничего особенного по двум причинам:
1. Управление настолько интуитивно понятное, что в надписях нет особого смысла.
2. Планирую доработать этот блок питания, т.к. возможны изменения в дизайне лицевой панели.

Пара фото получившейся конструкции.
Вид спереди:

Вид сзади.
Внимательные читатели наверняка заметили, что вентилятор устроен так, что выдувает горячий воздух из корпуса, а не качает холодный между стояками.
Решил так сделать, потому что радиатор чуть меньше корпуса, и чтобы горячий воздух внутрь не попал, поставил вентилятор наоборот. Это конечно заметно снижает эффективность теплоотвода, но позволяет немного проветрить и пространство внутри БП.
Дополнительно я бы порекомендовал проделать несколько отверстий снизу нижней половины корпуса, но это скорее дополнение.

После всех переделок у меня получилось немного меньше, чем в исходной версии, и составило около 3.35 ампер.

Итак, попробую не смотря на достоинства и недостатки этой платы.
плюсы
Отличное качество производителя.
Практически правильная схемотехника устройства.
Полный комплект деталей для сборки платы стабилизатора питания
Подходит для начинающих радиолюбителей.
В минимальной форме требуется только трансформатор и радиатор, в более расширенном ампервольтметре.
Полностью работоспособен после сборки, правда, с некоторыми нюансами.
Отсутствие емких конденсаторов на выходе БП безопасно при проверке светодиодов и т. Д.

Минусы
Неправильно выбран тип операционных усилителей, из-за этого диапазон входного напряжения должен быть ограничен до 22 вольт.
Не очень подходящая сводка по резистору измерения тока. Он работает в обычном для него тепловом режиме, но лучше его заменить, так как нагрев очень большой и может нанести вред окружающим компонентам.
Входной диодный мост работает по максимуму, лучше диоды заменить на более мощные

Мое мнение.В процессе сборки у меня сложилось впечатление, что схему разработали два разных человека, один применил правильный принцип управления, источник опорного напряжения, источник отрицательной полярности, защиту. Второй неправильно подобрал шунт, операционные усилители и диодный мост под этот.
Схема инженерная очень понравилась, но сначала хотел заменить операционные усилители, даже купил микросхемы с максимальным рабочим напряжением 40 вольт, но потом передумал.Но в остальном решение вполне правильное, регулировка плавная и линейная. Отопление конечно есть, без него никуда. В целом как по мне, для начинающего радиолюбителя это очень хороший и полезный конструктор.
Наверняка найдутся люди, которые напишут, что проще купить готовое, но я думаю, что скорее всего будет собирать и поинтереснее (наверное, самое главное) и полезнее. К тому же у многих вполне спокойно дома стоит трансформатор и радиатор от старого процессора, и какая-то коробка.

Уже в процессе написания обзора у меня еще больше возникло ощущение, что этот обзор станет началом серии обзоров, посвященных линейному блоку питания, есть мысли по доработке –
1. Перенести схему индикации и управления в цифровой вариант, возможно подключение к компьютеру
2. Замена операционных усилителей на высоковольтные (не знаю какие)
3. После замены ОУ хочу сделать две автоматически переключаемые ступени и расширить диапазон выходных напряжений.
4. Измените принцип измерения тока в приборе индикации, чтобы не было просадки напряжения под нагрузкой.
5. Добавить возможность отключения выходного напряжения кнопкой.

Это, наверное, все. Возможно еще что-то припомню и дополню, но жду комментариев с вопросами.
Также в планах посвятить еще несколько обзоров конструкторам для начинающих радиолюбителей, может у кого-то появятся предложения по тем или иным конструкторам.

Не для слабонервных

Сначала не хотел показывать, но потом решил еще фото сделать.
Слева от блока питания, которым я пользовался много лет назад.
Это простой линейный БП с выходом 1-1,2 ампер при напряжении до 25 вольт.
Вот и захотелось заменить на что-то более мощное и правильное.

Товар предусмотрен для написания обзора в магазине. Обзор публикуется в соответствии с пунктом 18 правил сайта.

Планирую купить +249. Добавить в избранные Обзор понравился +160 +378

COGNEX CORPORATION: Persberichten | CGNX | US1

1039

24/05	COGNEX : Easy Logistics Automation выигрывает сейчас	PU
13/05	COGNEX : представить на виртуальной конференции Bernstein Strategic Decisions	BU
13/05	COGNEX : Почему 3D-контроль, наконец, так же прост, как 2D-контроль	PU
10/05	COGNEX : VisionPro Deep Learning выявляет Covid-19 в рентгеновских лучах легких	PU
06/05	COGNEX : отчеты фиксируют результаты за первый квартал	BU
06/05	COGNEX CORP : Результаты операций и финансовое положение, прочие события, Fina..	AQ
06/05	COGNEX : объявляет квартальные дивиденды	BU
06/05	COGNEX CORP : Подача вопросов на голосование держателей ценных бумаг (форма 8-K)	AQ
06/05	COGNEX CORP : ОБСУЖДЕНИЕ И АНАЛИЗ УПРАВЛЕНИЯ ФИНАНСОВОГО СОСТОЯНИЯ И ..	AQ
03/05	COGNEX : пять методов контроля в технологии машинного зрения	PU
28/04	COGNEX : шесть основных параметров оптики машинного зрения	PU
27/04	ПРЕДУПРЕЖДЕНИЕ ИНВЕСТОРА : Scott + Scott Attorneys at Law LLP расследует Cognex Corporatio..	БУ
19/04	COGNEX : что искать в решении для периферийных вычислений	PU
05/04	COGNEX : 3 способа пограничных вычислений могут преобразовать линейные операции	PU
31/03	COGNEX : объявляет дату публикации прибыли за первый квартал и конференц-звонок	BU
31/03	COGNEX : Высокопроизводительные портативные считыватели штрих-кодов | Cognex	AQ
31/03	COGNEX : Решите проблемы чтения штрих-кода с помощью новейшего портативного штрих-кода…	УЕ
31/03	COGNEX : Что такое пограничные вычисления?	УЕ
31/03	COGNEX : представляет новое поколение высокопроизводительных портативных считывателей штрих-кодов.	PU
23/03	COGNEX : представляет платформу Edge Intelligence; Соединяет клиентов с Industr ..	AQ
23/03	COGNEX : Используйте возможности Интернета вещей в логистике с помощью машинного зрения	PU
22/03	COGNEX : Как периферийные вычисления позволяют перейти от больших данных к интеллектуальным данным	PU
22/03	COGNEX : представляет платформу Edge Intelligence Platform	PU
01/03	НАИБОЛЕЕ ЭФФЕКТИВНЫЙ СПОСОБ УЛУЧШЕНИЯ READ R : Освещение	PU
16/02	COGNEX : Различия между стандартами классификации ISO 15415 и ISO 29158	PU
12/02	Newell Brands, Amicus Fall; HubSpot, подъемник Cognex	AQ
11/02	COGNEX CORP : ОБСУЖДЕНИЕ И АНАЛИЗ МЕНЕДЖМЕНТА ФИНАНСОВОГО СОСТОЯНИЯ И..	AQ
11/02	COGNEX : Председатель и основатель, доктор Роберт Дж. Шиллман, уходит в отставку	BU
11/02	COGNEX : объявляет результаты за 4 квартал 2020 года	BU
11/02	COGNEX CORP : Результаты деятельности и финансовое положение, смена директора ..	AQ
11/02	COGNEX : объявляет квартальные денежные дивиденды	BU
09/02	COGNEX : представить на конференции институциональных инвесторов Раймонда Джеймса	BU
09/02	COGNEX : Розничные распределительные центры начинают выглядеть как автоматизированные фабрики	PU
26/01	COGNEX : Как COVID-19 изменил отрасль розничной и электронной торговли	PU
21/01	COGNEX : Гарантия прямой товарный знак Код Качество	PU
19/01	COGNEX : представляет систему технического зрения In-Sight® 3D-L4000; Прорыв в технологиях..	AQ
12/01	COGNEX : представляет систему обзора In-Sight 3D-L4000	AQ
11/01	COGNEX : представляет систему технического зрения In-Sight® 3D-L4000; Передовая технология ..	AQ
08/01	COGNEX : Как технология жидких линз меняет считывание штрих-кода	PU
01.07.	COGNEX : объявляет дату публикации отчетности за четвертый квартал и конференц-звонок	BU
2020	COGNEX : Как увеличить 3 области ваших исходящих логистических операций	PU
2020	COGNEX CORP : Смена директоров или главных должностных лиц, финансовая отчетность a..	AQ
2020	COGNEX : Назначение нового члена правления	BU
2020	COGNEX CORP : Прочие события, финансовая отчетность и экспонаты (форма 8-K)	AQ
2020	COGNEX : Объявлен особый денежный дивиденд в размере 2 долларов на акцию	BU
2020	COGNEX : 3 совета по оптимизации логистического процесса сортировки	PU
2020	COGNEX : 3 способа активизировать ваши входящие логистические операции	PU
2020	COGNEX CORP : Результаты деятельности и финансовое состояние, прочие события, Fina..	AQ
2020	COGNEX : сообщает о хороших результатах за третий квартал 2020 года	BU
2020	COGNEX CORP : ОБСУЖДЕНИЕ И АНАЛИЗ УПРАВЛЕНИЯ ФИНАНСОВОГО СОСТОЯНИЯ И ..	AQ
2020	COGNEX : Увеличивает квартальные денежные дивиденды	BU
2020	COGNEX : добавляет цветное изображение в систему глубокого обучения In-Sight D900 -..	AQ
2020	COGNEX : запускает новую систему обнаружения предметов 3D-A1000; Виртуальный тур по выставочному залу ..	AQ
2020	COGNEX : объявляет дату публикации прибыли за третий квартал и конференц-звонок	BU
2020	COGNEX : считыватели штрих-кода на основе изображений в логистическом центре пивоварни Flensburger ;..	AQ
2020	COGNEX : представляет новое поколение высокопроизводительных портативных считывателей штрих-кодов.	AQ
2020	Purcell Julie & Lefkowitz LLP изучает корпорацию Cognex в отношении Potenti ..	PR
2020	COGNEX : запускает систему считывания нижнего штрих-кода DataMan 470	AQ
2020	COGNEX : запускает систему считывания нижнего штрих-кода DataMan 470	PU
2020	COGNEX : запуск системы обнаружения предметов 3D-A1000	PU
2020	COGNEX CORP : ОБСУЖДЕНИЕ И АНАЛИЗ МЕНЕДЖМЕНТА ФИНАНСОВОГО СОСТОЯНИЯ И..	AQ
2020	COGNEX CORP : Результаты операционной деятельности и финансовое состояние, прочие события (форма ..	AQ
2020	COGNEX : объявляет квартальные денежные дивиденды	BU
2020	COGNEX : Затраты, связанные с деятельностью по выводу или выбытию, существенное обесценение ..	AQ
2020	COGNEX : Отчет о менее чем фантастических результатах за второй квартал 2020 года	BU
2020	COGNEX : 100% точная проверка штрих-кода с новым встроенным верификатором штрих-кода фр..	AQ
2020	COGNEX : объявляет дату публикации прибыли за второй квартал и конференц-звонок	BU
2020	COGNEX : представляет серию датчиков выравнивания AlignSight	AQ
2020	COGNEX CORP : Затраты, связанные с деятельностью по выводу или утилизации, материальные убытки ..	AQ
2020	COGNEX : объявляет о значительных мерах по сокращению затрат	BU
2020	COGNEX CORP : ОБСУЖДЕНИЕ И АНАЛИЗ МЕНЕДЖМЕНТА ФИНАНСОВОГО СОСТОЯНИЯ И..	AQ
2020	COGNEX CORP : Результаты операционной деятельности и финансовое состояние, прочие события, окончание ..	AQ
2020	COGNEX : объявляет квартальные денежные дивиденды	BU
2020	COGNEX : Отчет о результатах за первый квартал 2020 года	BU
2020	COGNEX CORP : Подача вопросов на голосование держателей ценных бумаг (форма 8-K)	AQ

BZX10, BZX10 pdf 中文 资料, BZX10 引脚 图, BZX10 电路 -Datasheet- 电子 工程 世界

ЗЕНЕР ДИОД
КРЕМНИЙ ЭПИТАКСИАЛЬНЫЙ ПЛОСКИЙ ТИП

Характеристики: Единицы измерения: мм2.0Max

Очень резкая обратная характеристика 0,5Max 26,0Min
Низкий уровень обратного тока
Очень высокая стабильность CATHODE
Низкий уровень шума MARK
Доступен с более жесткими допусками

Приложения 3.9Max

Стабилизация напряжения

Абсолютный максимальный рейтинг 26.0Min

Tj = 25 C

Параметр Обозначение Значение Единица 0.5Max

Рассеиваемая мощность P 500 мВт

Температура перехода Tj 175 C Тип DO-35
Цветовой код Черный
Диапазон температур хранения TStg -65 ~ 175 C

Маркировка

Пример:

COS Напряжение стабилитрона на 6.8V нормальный
6V8 Cathode Mark

ТЕЛ: (852) 23413351 ФАКС: (852) 27978275
ВЕБ-САЙТ: http: //www.daiwahk.com
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Ta = 25 C)

Зенеровское динамическое сопротивление Темп. Допустимое значение
Напряжение стабилитрона Ток Ток Зенера
Тип при
при Iz = 5 мА Iz = 5 мА при Iz (мА)
Iz = 5 мА f = 1 кГц f = 1 кГц Iz = 5 мА МАКС.
Rzj (Вт) Ta = 25 C
Vz (v) Rzj (Вт) AVz (% / C) ИК (A)
МАКС. МИН. МАКСИМУМ.
МАКС. Тип Макс. VR (v) =

BZX2V0 2,10 1,90 100 1000 -0,075 120 0,7 165

BZX2V2 2,31 2,09 100 1000 -0,075 120 1,0 155

BZX2V4 2.52 2,28 100 1000 -0,070 120 1,0 145

BZX2V7 2,83 2,57 110 1000 -0,070 100 1,0 135

BZX3V0 3,15 2,85 120 1000 -0,070 50 1,0 130

BZX3V3 3,46 3,14 120 1000 -0,065 20 1,0 120

BZX 120 1100 -0,055 10 1.0110

BZX3V9 4,09 3,71 120 1200 -0,035 5 1,0 100

BZX4V3 4,51 4,09 120 1200 -0,030 5 1,0 90

BZX4V7 4,93 4,47 100 1200 -0,020 5 1,0 85

BZX5V1 5,3105 1,5 78 1200 0,05

BZX5V6 5.88 5,32 40 900 0,035 5 2,5 70

BZX6V2 6,51 5,89 30 500 0,035 5 3,0 64

BZX6V8 7,14 6,46 25150 0,040 2 3,5 58

BZX7V5 7,87 7,13 25120 0,052 0,5 4,0 53

BZX8V9 20 0,01 7 0,01 7 .5 5,0 48

BZX9V1 9,55 8,65 20120 0,055 0,5 6,0 43

BZX10 10,50 9,50 20120 0,060 0,2 7,0 40

BZX11 11,55 10,45 20120 0,060 0,2 8,0 36

BZX12 12,60 11,40 25110 0,065 0,2 9,0 13.65 12,35 25110 0,065 0,2 10,0 30

BZX15 15,75 14,25 25110 0,070 0,2 11,0 26

BZX16 16.80 15,20 25150 0,070 0,2 12,0 25

BZX18 18,90 17,10 30150 0,075 0,2 13,0 22

BZX20 21,00 19,00 30 200 0,0 .2 15,0 20

BZX22 23,10 20,90 30 200 0,080 0,2 17,0 18

BZX24 25,20 22,80 35 200 0,085 0,2 19,0 16

BZX27 28,35 25,65 45 250 0,090 0,2 21,0 14

BZX30 31,5033 28,50 55 250 0,092 0,2153 BZX 30 34.65 31,35 65 250 0,092 0,2 ​​25,0 12

BZX36 37,80 34,20 75 250 0,095 0,2 27,0 11

BZX39 40,90 37,05 85 250 0,095 0,2 30,0 10

Примечание:
1. Напряжение стабилитрона измеряется через 40 мсек после зарядки.
2. Данные действительны при условии, что провода находятся при температуре окружающей среды на расстоянии 8 мм от корпуса.

VF = 1V MAX (при IF = 100mA)
3. Особая точность напряжения будет предоставлена ​​по запросу по другой цене.

ТЕЛ: (852) 23413351 ФАКС: (852) 27978275
ВЕБ-САЙТ: http://www.daiwahk.com
Серия

Основные характеристики

10-2 HZ2B2
10-3 HZ4B2
10-4 HZ6B2
10-5
10-6 HZ9B2
10-7 HZ12B2
10-8 HZ16-2
HZ20-2
0 HZ24-2
HZ30-2
HZ36-2

5 10 15 20 25 30 35 40

Напряжение стабилитрона Vz (В)

Рис.1 ток стабилитрона Vs. Напряжение стабилитрона

0,10 50 500
400
Напряжение стабилитрона 0,08 40300 5 мм
Напряжение стабилитрона
0,06 30 2.5 мм
Рассеиваемая мощность Pb (мВт) 3 мм
0,04 20
Печатная плата
100X180X1,6t мм
Качество: бумага фенол

0.02 10

0 0

-0,02 -10 200

-0,04 -20

-0,06 -30 100

-0,08 -40

-0,10 -50 0

0 5 10 15 20 25 30 35 40 0 50100150200

Напряжение стабилитрона Vz (В) Температура окружающей среды Ta (C)

Рис.2 Температурный коэффициент Vs. Напряжение стабилитрона Рис. 3 Рассеиваемая мощность по сравнению с измерением. Температура окружающей среды

ТЕЛ: (852) 23413351 ФАКС: (852) 27978275
ВЕБ-САЙТ: http: //www.
