Ca3140 datasheet: CA3140, CA3140A Datasheet

CA3140 Datasheet

CA3140 является 4.5MHz BiMOS Операционный усилитель MOSFET с входами и биполярные выходные. Этот операционный усилитель сочетает в себе преимущества МОП транзисторах и высокого напряжения биполярных транзисторов.

IC требует очень малого входного тока по цене от 10pA для изменения состояния выхода, высокая или низкая. Микросхема имеет очень быстрый отклик и высокую скорость работы. Выходной каскад IC использует биполярные транзисторы и включает в себя встроенную защиту от повреждений от нагрузки терминал короткого замыкания для питания или рельсам, или к земле.

Применение МОП-транзистора во входном каскаде приводит к общей возможности режима ввода напряжения до 0,5 В ниже отрицательный выводы питания. Эти операционные усилители внутренне поэтапно компенсироваться добиться стабильной работы в единстве операции последователем усиления, и, кроме того, иметь доступ терминал для дополнительного внешнего конденсатора, если дополнительные частоты спада желательна.

 Терминалы также предоставляются для использования в приложениях, требующих напряжения смещения обнуления.

Скачать PDF CA3140 Datasheet

Назначение контактов

CA3140 серии имеет тот же 8-выводном выводов

Pin1Offset Null
Pin2 Обращая Вход INV
Pin3 неинвертирующий входной Номера для INV
Pin4 Первый-Отрицательный полюс питания
Pin5 смещения нуля
Pin6 Выходное
Pin7 Положительный полюс питания
Pin8 Strobe

Условия эксплуатации

Напряжение питания 36 вольт максимальной
терминала Входной ток 1 мА

Блок-схема CA3140



Обнуление напряжение смещения

Входное напряжение смещения могут быть обнулены, подключив 10K горшок между клеммами 1 и 5 и возвращение его стеклоочистителей на землю. Этот способ, однако, дает больший диапазон регулировки, чем требуется, и поэтому значительная часть потенциометра вращение не в полной мере.

При низком напряжении

Работа на общее напряжение питания по цене от 4V можно с CA3140. Регулятор тока основаны на пороговое напряжение МОП поддерживает разумные постоянным рабочим током и, следовательно, последовательную работу до этих
более низких напряжениях.

Пропускная способность и Скорость нарастания выходного напряжения

Для тех случаях, когда ширина полосы желательно уменьшение, например, широкополосный уменьшение шума, внешний конденсатор, подключенный между клеммами 1 и 8 можно уменьшить разомкнутого контура -3 дБ полосы пропускания.Скорость нарастания выходного напряжения, однако, также может быть пропорционально уменьшена с помощью этого дополнительного конденсатора.Таким образом, 20%-ное снижение пропускной способности этой техники также уменьшит скорость нарастания выходного напряжения примерно на 20%.

Соображения Входная цепь

Усилитель входы могут приводиться ниже терминал 4 потенциал, но серия токоограничивающий резистор рекомендуется ограничивать максимальную терминал входной ток меньше 1 мА, чтобы предотвратить повреждение схемы защиты входа.  Кроме того, некоторые ограничения тока сопротивление должно быть обеспечено между инвертирующим входом и выходом, когда CA3140 используется как повторитель напряжения единичного усиления. Это сопротивление предотвращает возможность чрезвычайно больших переходных входного сигнала от принуждения сигнал через сетевой защиты входных и непосредственного приведения внутреннего источника постоянного тока, что может привести к положительной обратной связи через терминал вывода. 3,9 K Сопротивление достаточно.

Типичный входной ток порядка 10pA когда входы с центром в номинальном гаситель энергии. Как выход подает ток нагрузки, устройство рассеяния увеличится, повышение температуры кристалла и приводит к увеличению входного тока.

Хорошо известно, что МОП-устройства могут проявлять незначительные изменения характеристик за счет применения большого дифференциального входного напряжения, которые поддерживаются в течение длительного времени при повышенных температурах. Оба приложенного напряжения и температуры ускорить эти изменения.  Процесс является обратимым и напряжение смещения сдвиги противоположной полярности смещения.

Распиновка микросхемы операционного усилителя CA3140

, техническое описание, эквиваленты и схема

17 февраля 2020 – 0 комментариев

ИС операционного усилителя CA3140
CA3140 Распиновка

Модель CA3140 представляет собой BiMOS-операционный усилитель с частотой 4,5 МГц и входом/биполярным выходом MOSFET, который сочетает в себе преимущества высоковольтных PMOS-транзисторов с высоковольтными биполярными транзисторами на одном монолитном кристалле.



Конфигурация контактов CA3140

Номер контакта	Название контакта	Описание
1,5	Смещение NULL	При необходимости используется для установки напряжения смещения
2	Инвертирующий вход (IN-)	Инвертирующий контакт операционного усилителя
3	Неинвертирующий вход (IN+)	Неинвертирующий вывод операционного усилителя
4	В-	Подключен к минусовой шине или земле
6	Выход	Выходной контакт операционного усилителя
7	В+	Подключен к положительной шине питающего напряжения
8	СТРОБ	Этот вывод может использоваться для фазовой компенсации или отключения выходного каскада.



CA3140 Характеристики и характеристики

• Напряжение питания: от 4 до 36 В
• Выходной ток на канал: 40 мА
• GBP — усиление полосы пропускания продукта: 4,5 МГц
• SR — Скорость нарастания: 9 В/мкс
• CMRR — коэффициент подавления синфазного сигнала: 70 дБ
• Рабочий ток питания: 4 мА
• Коэффициент усиления по напряжению, дБ: 100 дБ
• Очень высокий входной импеданс (ZIN) -1,5 ТОм
• Очень низкий входной ток (Il) -10 пА при ±15 В
• Доступен в 8-контактном корпусе PDIP

Примечание. Полную техническую информацию по можно найти в техническом описании CA3140 , приведенном в конце этой страницы.



CA3140 Эквиваленты : UA741

Альтернативные усилители звука : LM4871, AD 620, IC6283, JRC45558, TL081, LF351N, MC33171N



Где использовать CA3140 IC

CA3140 представляет собой однокомпонентный операционный усилитель, который уже довольно давно широко используется инженерами и студентами. Этот операционный усилитель можно использовать для многих приложений общего назначения, таких как повторители напряжения, буферы, компараторы, усилители, сумматоры и многое другое. Так что, если вы ищете простой старый операционный усилитель только для базовой схемы, эта микросхема может быть для вас правильным выбором.



Как использовать CA3140 IC

CA3140 очень похож на операционный усилитель CA3240. Основное отличие состоит в том, что CA3240 имеет два операционных усилителя внутри корпуса, что делает его более экономичным и компактным.

Одной примечательной уникальной особенностью операционного усилителя CA3140 является то, что он имеет два нулевых контакта смещения (контакт 1 и контакт 5). Эти два вывода можно использовать для исправления ошибки смещения операционного усилителя. То есть, когда разница напряжений между инвертирующим и неинвертирующим контактами равна нулю, выходное напряжение операционного усилителя также должно быть равно нулю. Если нет, то это считается ошибкой смещения, и ее можно снова обнулить, подав напряжение смещения через контакты смещения, которое сведет на нет ошибку.

Ниже приведена тестовая схема из таблицы данных CA3140.



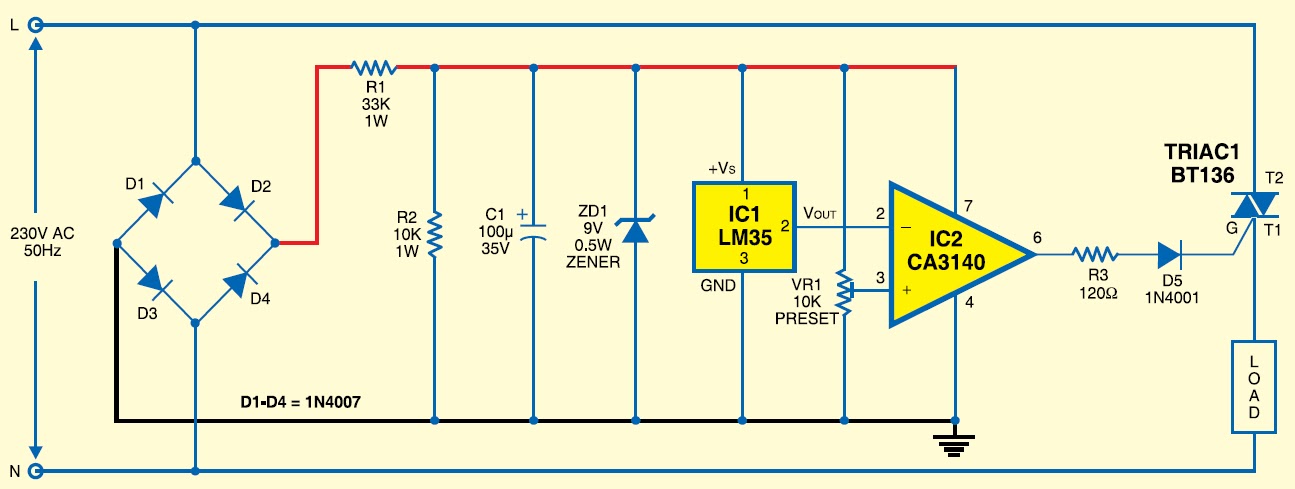

Применение CA3140 iC

• Усилители выборки и хранения
• Пиковые детекторы
• Активные фильтры
• Компараторы
• Интерфейс в системах TTL 5 В и других системах с низким напряжением питания
• Все стандартные приложения для операционных усилителей
• Функциональные генераторы



2D-модель микросхемы CA3140

Размеры микросхемы CA3140 приведены ниже. Эти размеры относятся к корпусу SOIC. Если вы используете микросхему в другом корпусе, обратитесь к техническому описанию CA3140.

Теги

Операционный усилитель

Analog Electronics

Операционный усилитель

CA3140, описание выводов, характеристики и применение

Сегодня в этом посте я расскажу вам о введении в CA3140. CA3140 — это операционный усилитель общего назначения, который поставляется с…

Привет, ребята! Я приветствую вас на борту. Спасибо, что нажали на это чтение. Рад видеть вас рядом. Сегодня в этом посте я расскажу вам о введении в CA3140. CA3140 — это операционный усилитель общего назначения с частотой 4,5 МГц. Это BiMOS операционный усилитель со встроенным MOSFET входом/биполярным выходом, который расширяет преимущества как… высоковольтных биполярных транзисторов, так и высоковольтных PMOS транзисторов на одном интегрированном кристалле. Я предлагаю вам прочитать этот пост полностью, так как я подробно опишу полное введение в CA3140, включая техническое описание, распиновку, функции и приложения. Давайте сразу приступим.

Знакомство с CA3140

• CA3140 – это операционный усилитель общего назначения с входом/биполярным выходом на полевых МОП-транзисторах, который расширяет преимущества как… высоковольтных биполярных транзисторов, так и высоковольтных транзисторов PMOS на одном интегрированном кристалле.
• Это устройство используется в компараторах и активных фильтрах. Доступный с частотой 4,5 МГц, CA3140 также используется в источниках питания и регуляторах тембра.
• Это идеальный выбор для функциональных генераторов и стандартных усилителей.

• Он доступен в 8-контактном корпусе PDIP и имеет усиление по напряжению 100 дБ.
• Он имеет широкий диапазон синфазного входного напряжения и диапазон напряжения питания от 4В до 36В.
• Это устройство почти похоже на CA3240, где основное отличие заключается в количестве операционных усилителей внутри корпуса. CA3240 более компактен и экономичен и поставляется с двумя операционными усилителями внутри корпуса, в то время как CA3140 содержит только один операционный усилитель внутри корпуса.
• CA3140 содержит два смещенных нулевых контакта (контакт № 1 и контакт № 5). Эти два вывода используются внутри корпуса для регулировки ошибки смещения этого операционного усилителя.
• Если разница напряжений между неинвертирующими и инвертирующими выводами равна нулю, соответствующее выходное напряжение должно быть равно нулю. Если он не равен нулю, это называется ошибкой смещения, которую можно отрегулировать только с помощью этих двух штифтов смещения.

CA3140 Технический паспорт

Прежде чем применять этого крохотного зверька в своем электрическом проекте, лучше просмотреть техпаспорт этого устройства, в котором подробно описаны основные характеристики устройства. Вы можете скачать техническое описание CA3140, нажав на ссылку ниже.

CA3140 Распиновка

В следующей таблице показано описание контактов CA3140.

Абсолютный максимальный рейтинг CA3140
Номер контакта	Описание	Имя контакта
1,5	Используется для корректировки ошибки смещения	Смещение Нуль
2	Инвертирующий вывод ОУ	Инвертирующий вход (IN-)
3	Неинвертирующий вывод операционного усилителя	Неинвертирующий вход (IN +)
4	Земля	ЗЕМЛЯ
6	Выходной контакт	Выход
7	Электропитание	Вкк
8	Этот контакт используется для фазовой компенсации или для выключения выходного каскада.	Строб

На следующем рисунке показана схема выводов CA3140.

Два контакта (контакт № 1 и контакт № 5) используются для исправления ошибки смещения.

CA3140 Особенности и характеристики

• Широкий диапазон входного напряжения синфазного сигнала
• Доступен в 8-контактном корпусе PDIP
• Коэффициент усиления по напряжению дБ = 100 дБ
• Низкий входной ток (Il) -10 пА при ±15 В
• Выходной ток на канал = 40 мА
• Произведение усиления полосы пропускания, фунты стерлингов = 4,5 МГц

• Скорость нарастания, SR = 9 В/мкс
• Размах выходного сигнала дополняет входной синфазный диапазон
• Коэффициент подавления синфазного сигнала – CMRR = 70 дБ
• Напряжение питания = от 4 В до 36 В
• Рабочий ток питания = 4 мА
• Высокий входной импеданс (ZIN) = -1,5 Тл?

Приложения CA3140

Ниже приведены некоторые основные области применения CA3140.

• Используется в усилителях выборки и удержания.
• Используется в приборах фототока и пиковых детекторах.
• Используется в таймерах/мультивибраторах с длительным временем действия (микросекунды-минуты-часы).
• Используется в 5-вольтовых TTL-системах и других системах с низким напряжением питания.
• Используется в компараторах и активных фильтрах.
• Используется в регуляторах тембра и блоках питания.
• Используется в функциональных генераторах и стандартных усилителях.
• Используется в портативных приборах и системах охранной сигнализации.

Это было все о CA3140. Надеюсь, вы найдете эту статью полезной. Если вы не уверены или у вас есть какие-либо вопросы, вы можете задать свой вопрос в разделе ниже, я постараюсь помочь вам наилучшим образом. Не стесняйтесь делиться своими ценными предложениями и отзывами и помогать нам создавать контент, адаптированный к вашим конкретным потребностям и требованиям. Спасибо за прочтение статьи.
