Программа “Cadsoft Eagle”

Популярная радиолюбительская программа Cadsoft Eagle позволяет составлять принципиальные схемы и автоматически разводить печатные дорожки, видеоуроки

Доброго дня уважаемые радиолюбители!
Приветствую вас на сайте “Радиолюбитель“

Cadsoft Eagle — это комплексное средство для разработки печатных плат, начиная с создания принципиальной электрической схемы и заканчивая созданием печатной платы и её трассировкой. Кроме этого программа имеет довольно большую библиотеку, содержащую множество стандартных и достаточно распространённых электронных компонентов.

Одним из основных достоинств данного пакета профессионалы выделяют полную синхронность изменений в проекте. К примеру, если вы изменили или удалили какой-либо компонент на схеме, это тут же отразится на рисунке платы. В таких программах, как ACCEL EDA, P-CAD и OrCAD необходимо постоянно контролировать весь проект, при малейших изменениях и на любом этапе работы.

Кроме того, в EAGLE откат событий (UNDO) возможен на любое количество действий (такое не позволяет делать даже самый мощный на сегодняшний день CAD – ACCEL EDA).

Программа включает в себя:
Schematic Module — модуль для создания принципиальных схем. Имеет удобный интерфейс, сетку для выравнивания компонентов и электрических линий, элементы для рисования на листе.
Layout Editorредактор печатных плат. Позволяет размещать компоненты на будущей ПП, имеется проверка на наличие ошибок, вспомогательные линии для упрощения процесса ручной трассировки, средства для нанесения шелкографической маркировки на ПП.
Autorouter — модуль для автоматической трассировки печатных плат. Большое количество настроек позволяет повысить качество автотрассировки.
Library Editor

— весьма гибкий и удобный редактор библиотек.

В стандартный комплект поставки входят также модули, проверяющие правильность подключения электрических цепей (ERC – Electrical Rule Check) и правильность расположения компонентов на плате (DRC – Design Rule Check). Причём две последних операции выглядят намного приятнее, чем в более продвинутых системах. EAGLE проверяет правильность дизайна и соединений так, что пользователь вообще не знает, что этим занимается какая-то посторонняя утилита. Следует отметить, что пользователю не приходится запускать для этого различные программные модули, как это сделано в P-CAD или ACCEL EDA — все переходы осуществляются внутри самой программы. Имеется также возможность заливки заданного пространства полигонами. EAGLE позволяет проектировать многослойные платы, содержащие до 16 слоёв и имеющие размеры 1626х1626 мм при разрешающей способности 0,0001 мм. Систему единиц (дюймовую или метрическую) можно изменить на любой фазе работы с проектом без каких-либо потерь.

В просторах интернета (да и на сайте) можно скачать полные варианты этой программы, над которыми поработали лучшие хакерские умы страны, проявляя заботу о нашем кошельке. Но как говориться, бесплатный сыр можно найти только в мышеловке. Работая с такими программами вы не застрахованы от разных неприятностей. К примеру, нарисовали вы в программе вечером схему, потратив час или два своего времени, а утром – ее и след простыл. Но есть очень хороший выход. На официальном сайте разработчиков этой программы каждый радиолюбитель может скачать себе свободно распространяемый вариант этой программы, причем последней версии. Единственное у нее есть несколько ограничений. Привожу скриншот страницы сайта разработчиков (переведенную дядей Гуглом Хромом на русский язык):

Как видите, всего три ограничения. Рассмотрим их:
1. Ограничение по размеру печатной платы – 100*80 мм. Ничего страшного здесь нет. Вполне нормальные размеры для большинства самоделок. В крайнем случае, всегда можно разделить схему на несколько плат.
2. Можно применять максимум только двухсторонний фольгированный стеклотекстолит. А нам больше и не надо!
3. Принципиальную схему устройства нужно умещать в размеры стандартного листа А4. То-же не существенно, в крайнем случае можно поступить как и в первом пункте.

Как видите, все ограничения наложенные на свободное использование этой программы абсолютно не существенны. Поэтому качайте и устанавливайте программу только с официального сайта. Кроме всего, получив нормальную программу, без всяких косяков, ее легко русифицировать. Ниже я выложу файл для русификации программы, который абсолютно не влияет на ее работу.


http://www.cadsoftusa.com/ – адрес официального сайта разработчиков программы “Cadsoft Eagle”. Скачиваете файл программы для своей операционной системы и устанавливаете программу на компьютер. При запросе лицензии нажимаете кнопку   “Run as freeware”. После этого заходите в папку с установленной программой, выбираете папку под названием “bin” и в нее копируете нижеприведенный файл:

Файл – русификатор программы Cadsoft Eagle (проверен, работоспособен на всех версиях программы):

  eagle_ru.qm (302.7 KiB, 10,560 hits)

Кроме того, на сайте вы можете просмотреть несколько видеоуроков по работе в программе, которые были созданы специально для занятия в “Школе начинающего радиолюбителя”

Перейти на страницу видеозанятий


Версии программы, над которыми потрудились народные умельцы:

  Eagle 5.

11.10 RUS (46.6 MiB, 32,861 hits)

  Cadsoft Eagle V6.1.0 (41.1 MiB, 14,456 hits)



Cкачать Cadsoft EAGLE 7.4.0 бесплатно

44.2 МБ, FreeWare

Скриншот программы Cadsoft EAGLE 7.4.0

Cadsoft EAGLE – Комплексный пакет программ Cadsoft EAGLE – незаменимое решение для разработки печатных плат. С помощью Cadsoft EAGLE возможно комплексно разрабатывать печатные платы, заканчивая производством готовой печатной платы и начиная с проектирования электрической схемы для нее. Cadsoft EAGLE в Pro версии предлагает возможность разрабатывать 16-ти слойные печатные платы с разрешением 1/10000 мм размером до 1600×1600 мм.
Для столь ювелирной работы в Cadsoft EAGLE встроены 3 модуля: Layout Editor, Schematic Module, Autorouter. Также к отличительным особенностям Cadsoft EAGLE можно отнести огромную библиотеку со стандартными и распространенными электронными компонентами. Это позволяет пропустить этап отрисовки изображения компонента при проектировании схемы и сразу перейти к этапу создания футпринта для печатной платы. Большая часть компонентов библиотек имеют краткие описания.

Программы » Бизнес и финансы » Инженерный софт



Рекомендованный софт
Htm2chm 3.0.9.3

Программа позволяет преобразовывать как отдельные HTML страницы с рисунками, так и целые сайты (например, скачанные offline браузерами) в один CHM…

Скачать Скриншоты
Шашки 2.34

Всем известная игра! В программе 9 видов шашек: русские, международные, бразильские, итальянские, канадские, 80-клеточные, checkers, pool. ..

Скачать Скриншоты
FIFA 2010

FIFA 10 – это очередной ежегодный выпуск футбольного симулятора от EA. В новой версии разработчики добавили улучшенную систему управления игроками.

Скачать Скриншоты

Комментарии пользователей о программе:

Waldemar
[о версии «Cadsoft EAGLE 7.4.0»]

Превосходная Порога для конструктора эл. схем…

4 Августа, 2016

» Все комментарии


Программы » Бизнес и финансы » Инженерный софт

© 2003-2021, SoftForFree.com. Использование материалов сайта разрешается только по договоренности с автором.
Автор проекта не несет ответственности за содержание рекламных материалов и качество программного обеспечения.

Наш проект являтся архивом бесплатных и коммерческих программ, которые размещаются авторами и производителями ПО, либо их официальными представителями. Мы не распространяем нелицензионное ПО, креки, серийные номера и любую другую информацию, запрещенную законодательством РФ.

создание библиотеки при помощи скрипта “make-symbol-device-package-bsdl.ulp” / Софт для электронщика / Сообщество EasyElectronics.ru

Сегодня будем создавать в программе CadSoft EAGLE библиотеку для микросхемы с множеством выводов (например, для 80-выводного микроконтроллера STM8AF52AA) в автоматическом режиме при помощи очень полезного скрипта
make-symbol-device-package-bsdl.ulp
. А также слегка доработаем этот скрипт напильником, чтобы создавать библиотеки для микросхем в экзотических корпусах.

Очень часто бывает, что, разрабатывая печатную плату под конкретный микроконтроллер, не удаётся найти его модель в библиотеках Eagle. И приходится создавать её практически с нуля самостоятельно. Почему «практически»? Потому что в лучшем случае в глубине игловских библиотек удаётся найти футпринт (рисунок контактных площадок) для корпуса микроконтроллера, а создавать УГО (условно-графическое обозначение) микросхемы, подписывать каждый вывод и соединять УГО с футпринтом приходится самому. Если микросхема имеет небольшое число выводов, то работа займёт около получаса, а если выводов 100 или 200? Тут уже и самый суровый джедай горестно опустит руки.

Хорошо, что ребята из CadSoft, создавшие офигительную программу Eagle, позаботились о нас и включили в состав программы один полезный скрипт, находящийся в файле  make-symbol-device-package-bsdl.ulp, в папке Ulp в корневой папке программы. Скрипт этот достаточно наворочен, позволяя создавать библиотеки для микросхем в BGA-корпусах. Но эту фичу сегодня мы рассматривать не будем. Пока что нас интересуют корпуса типа LQFP. Все дополнительные возможности этого скрипта остаются вам для самостоятельного изучения.

Итак, что мы имеем на входе? Есть программа CadSoft Eagle 6.1.0, в которой я разрабатываю плату для своего устройства, и микроконтроллер, который будет основой этого устройства, со всеми даташитами. У меня это STM8AF52AA — 8-битный микроконтроллер для automotive применений в корпусе LQFP-80.

Информация, которую я буду использовать для создания библиотеки, берётся из даташита на микроконтроллер:

На выходе мы должны получить готовую библиотеку этого компонента с его УГО (Symbol) и футпринтом (Package):

Итак, начнём…

Запускаем Eagle и открываем окно его контрольной панели (Control Panel).

В меню выбираем File -> New -> Library. Откроется окно новой библиотеки.

В его меню выбираем File -> Run… или нажимаем на кнопку Ulp на главной панели окна. Откроется список скриптов в папке Ulp.

Находим и выбираем файл make-symbol-device-package-bsdl.ulp. Жмём Открыть.
Появляется рабочее окно скрипта.

Самая верхняя строчка File: предназначена для указания файла в форматах BSDL, BSD, BSM или TXT. В файлах форматов BSDL, BSD и BSM находится вся информация по разметке футпринта компонента, включая названия и тип его выводов, а также их взаимосвязи. Описывать содержимое таких файлов я не буду, поскольку это тема для отдельного изучения. Скажу только, что уважающие себя фирмы-производители электронных компонентов обязательно сопровождают свою продукцию подобными файлами, помогающими разработчикам быстрее внедрять в свои разработки эту самую продукцию.

А вот в файле формата TXT может находится и упрощённое описание выводов (что не может не радовать, и именно этот вариант больше всего подходит рядовому радиолюбителю). Содержимое файла такое — в каждой новой строке идёт описание каждого вывода в формате:

НАЗВАНИЕ НОМЕР ТИП

  • НАЗВАНИЕ может включать в себя символы латиницы, цифры и почти все знаки пунктуации. Пробелы запрещены. Например, PORTA.5 или OSC_IN/PB3. Все недозволенные символы скрипт автоматически уберёт или заменит их на «нижнее подчёркивание».
  • НОМЕР долго описывать не буду, это порядковый номер, начиная с цифры 1. Думаю, нет нужды напоминать, что номер вывода — параметр уникальный и не может дублироваться.
  • ТИП может быть одним из списка – NC (болтается в воздухе, не используется), IN (только вход), OUT (только выход), IO (вход или выход), OC (с открытым коллектором), PWR (всё, что касается питания), PAS (пассивный), HIZ (высокоимпедансный), SUP (какое-то особое питание).

Параметры разделяются между собой пробелом или символом табуляции. Например,

NRST 1 PWR
PA1/OSCIN 2 IO
PA2/OSCOUT 3 IO
VSSIO_1 4 PWR
VSS 5 PWR
VCAP 6 PWR
VDD 7 PWR
VDDIO_1 8 PWR
PA3/TIM2_Ch4 9 IO

Итак, нам надо создать конфигурационный TXT-файл, который мы будем впоследствии скармливать скрипту. Открываем незаменимую программу Блокнот (или чем там кто пользуется для создания простых текстовых файлов), создаём новый файл и вписываем в него все строчки с описанием выводов микросхемы. Сохраняем этот файл под именем STM8AF52AA.txt.

В рабочем окне скрипта нажимаем на кнопку Browse справа вверху. Находим и выбираем ранее сохранённый файл STM8AF52AA.txt. При этом всё его содержимое появляется в поле Text. Кстати, ничего не мешает нам вручную ввести информацию в поле Text, не прибегая к использованию файла. Однако, в целях экономии нашего же драгоценного времени, я всё же рекомендовал бы всегда сохранять информацию о выводах в отдельный файл.

Видим также, что в поля Symbol и Device автоматически вставлено имя нашего файла (разумеется, без расширения .txt). Таким образом, скрипт предложил нам использовать это имя для создаваемых УГО и компонента библиотеки.  Согласимся с ним.

Для загрузки в скрипт списка названий выводов, их номеров и типов остаётся только нажать кнопку Parse–>>. После чего в списке справа появится вся информация о выводах компонента. Жмём и видим, что конфигурационная информация загружена в скрипт.

Переходим на вкладку Package, где введём в соответствующие поля размеры корпуса микросхемы и контактных площадок для её выводов. Руководствуемся даташитом (см. выше). Посередине окна есть две картинки с подсказками, где-какие размерности брать — для корпуса (L, L1, D, D1, m), для выводов (b, e) и для контактных площадок (w, x, y, r). Далее в поле Pads Count укажем общее количество выводов микросхемы — 80 (обычно указывается автоматически при парсинге выводов), а в поле PAC Name укажем название нашего корпуса — LQFP80 (или любое другое).

Далее ставим галочку на Accept parameter и возвращаемся на вкладку Make, где отмечаем галочками, что хотим создать УГО (Symbol) и объединённый компонент (Device). В поле Package Name уже вписано название корпуса, взятое из поля PAC Name вкладки Package. Осталось только выбрать тип УГО компонента — Quad.

Нажимаем кнопку “ОК“, и скрипт создаёт для нас библиотеку компонента.

Причём, обратите внимание, что выводы на УГО соответствуют типам, указанным в конфигурационном файле STM8AF52AA.txt.

Вот и всё. Теперь библиотека может быть сохранена и использована в проекте.
Как видите, ничего сложного.

Небольшой «тюнинх»

Однако, недостатком скрипта make-symbol-device-package-bsdl.ulp является то, что с его помощью нельзя создать футпринт для прямоугольной микросхемы, имеющей разное количество выводов на смежных сторонах. Взять для примера 100-ногую C-509L фирмы Siemens, знакомую чип-тюнерам постсоветского пространства. У этой микросхемы, имеющей прямоугольную форму, по 30 выводов на длинных сторонах и по 20 на коротких. Применён корпус P-MQFP-100-2 (Plastic Metric Quad Flat Package) фирмы Infineon.

На сайте компании Infineon можно найти параметры контактных площадок для данного типа корпуса:

Итак, после того, как в скрипте будут указаны все размеры,

на выходе получится нечто такое – прямоугольный корпус, имеющий по 25 выводов с каждой стороны, и наползшие друг на друга контактные площадки:

А всё потому, что внутри скрипта, помимо наличия ошибки в одной из формул, ещё и жёстко зашито, что количество выводов с каждой стороны QUAD-микросхемы одинаково и равняется общему числу выводов, делённому на 4. И это не смотря на то, что в скрипте реализовано отличие длины корпуса микросхемы (параметр D во вкладке Package) от её ширины (параметр L). Ведь обводы корпуса микросхемы на футпринте нарисованы правильно. Проблема останется только в расположении контактных площадок.

Пришлось скрипт немного подправить. В результате родилась его новая ревизия — 43a. Теперь при выборе QUAD-корпуса в скрипте производится подсчёт соотношения смежных сторон, после чего количество выводов для каждой стороны высчитывается, исходя из этого соотношения. Немного примитивно, но это работает. В итоге футпринт микросхемы получается правильный в независимости от того, квадратный у неё корпус или прямоугольный:

УГО компонента теперь тоже рисуется с учётом соотношения количества выводов на смежных сторонах — вместо квадратного символа теперь прямоугольный:

На этом пока всё.

Оригинал статьи находится по адресу: http://www.urtos.net/manuals/cadsoft-eagle-make-symbol-device-package-bsdl/

CADsoft Consult | Соединяя людей

Веб-дизайн и разработка – это место, заполненное множеством творческих и часто предприимчивых людей. Чтобы добиться успеха, дизайнер должен быть креативным и артистичным, но он также должен быть смелым и подкованным в бизнесе. Он должен создавать привлекательные сайты, но он должен подходить к SEO и маркетингу сайта не с точки зрения художника. Он должен знать свою технику и свое дело.

Компоненты успешного обучения веб-дизайну

Веб-дизайнер должен знать больше, чем просто HTML.Он должен знать:

  • Языки разметки: HTML, XHTML, XML (иногда даже SGML)
  • Язык сценариев на стороне сервера (Ruby, PHP, ASP)
  • Язык сценариев на стороне клиента (Javascript)
  • Вспышка
  • CSS (каскадные таблицы стилей)
  • Электронная торговля
  • SEO (поисковая оптимизация) и SEM (поисковый маркетинг)

Многие колледжи и другие высшие учебные заведения предоставляют курсовую работу по каждой из этих областей.Веб-дизайнеры и разработчики, которые находят время (и тратят деньги) на то, чтобы стать дипломированными или сертифицированными веб-профессионалами, впоследствии получают более высокооплачиваемую работу.

Дизайнерам нужны HTML, XHTML и CSS для веб-дизайна

HTML по-прежнему является ядром веб-дизайна, и большинство веб-дизайнеров согласны с тем, что по-прежнему полезно понимать, как он работает. Несмотря на то, что программы проектирования WYSIWYG (What You See Is What You Get) делают его практически ненужным, проблема со страницей неизбежно требует синтаксического анализа HTML-кода.HTML требует использования тегов, как и большинство других веб-языков и все языки разметки. Дизайнеры, которые в конечном итоге отходят от простых вещей, по-прежнему получают выгоду от понимания языка, и даже эксперты по SEO.

CSS – это язык программирования, благодаря которому HTML стал выглядеть привлекательно. CSS дает дизайнеру больше вариантов макета, предлагает больше вариантов цвета и шрифта текста и значительно упрощает управление множеством страниц сайта. Без знания CSS дизайнер должен полностью зависеть от
возможности любой проектной программы, имеющейся в его распоряжении.Это может сработать, но понимание CSS дает ему больше свободы в изменении кода по вкусу клиента и делает его более востребованным в крупных дизайнерских компаниях.

Языки сценариев

Языки сценариев делятся на две категории: серверные и клиентские. Языками сценариев на стороне сервера являются PHP, Ruby, ASP, Perl и ColdFusion. Они требуют связи с сервером и обычно используются для создания контента, который появляется на веб-сайте. Иногда они динамически связываются с информацией, предоставляемой файлами cookie пользователей, и корректируют содержимое веб-сайта на основе этой информации.Это отличается от языков сценариев на стороне клиента.

Клиентские языки сценариев создают апплеты или приложения, которые запускаются с помощью щелчка мыши, наведения курсора или другого взаимодействия пользователя. Браузер отделен от сервера, и клиентские скрипты действуют независимо от сервера, обеспечивая более быстрое взаимодействие и более быстрые эффекты. Клиентские языки – это javascript, flash, java, HTML и ActiveX.

Flash становится все более важным элементом современного веб-дизайна.Курсовая работа, включающая Flash-дизайн и реализацию, чрезвычайно важна для начинающих дизайнеров. Это делает их более востребованными; хорошее флэш-портфолио увеличивает шансы молодого дизайнера на работу.

Электронная коммерция и электронный маркетинг

Наконец, веб-дизайнерам необходимы знания в области электронной коммерции, когда они входят в мир веб-дизайна. Лучшие клиенты – это те, кто может хорошо платить, те, кто хочет, чтобы их веб-сайты помогали им зарабатывать деньги. Обучение электронной коммерции включает в себя обучение добавлению продаж товаров на веб-сайт, созданию корзины покупок, регистрации, транзакциям по кредитной карте и PayPal, всему финансовому.Все используют Интернет для покупки продуктов, и кто-то должен сделать это возможным.

Помимо электронной коммерции, эффективный веб-дизайнер должен научиться оптимизировать свои веб-сайты для поисковых систем. Он должен показать потенциальным клиентам, что его сайты появятся в Google или Yahoo! первые страницы. Если дизайнер может это сделать, его шансы найти новых клиентов весьма высоки.

Степени веб-дизайна и разработки различаются. Дизайнеры могут быть сертифицированы в любой или во всех этих областях. Стандартной сертификацией в области веб-дизайна является профессиональная сертификация CIW (Certified Internet Web). Оттуда доступны все степени (младшие коллеги, бакалавры и магистры). Студенты
могут учиться онлайн или в местных колледжах. Часто не имеет значения, откуда берется степень, но поскольку дизайнерам нужны хорошие портфолио и доказательства предыдущей работы, знания, почерпнутые из курсов, ОЧЕНЬ важны.

CadSoft EAGLE PCB Design Software

Мощное и гибкое программное обеспечение для проектирования печатных плат
EAGLE PCB Design Software от Cadsoft Computer включает в себя редактор схем, редактор компоновки и автоматический маршрутизатор в едином простом в использовании интерфейсе.Также доступны такие усовершенствования функций, как моделирование, 3D-визуализация, импорт и экспорт данных и самоопределенные команды. EAGLE предлагает DesignLink, автоматическое подключение к базе данных от Premier Farnell, для поиска деталей непосредственно из среды проектирования EAGLE. Интегрированные услуги для печатных плат позволяют пользователям получать расценки и заказывать прототипы у производителей, не покидая среды проектирования EAGLE.


Электрические провода закреплены на плате, соединяя центральный процессор с другими компонентами на плате.Почти все электронные устройства содержат одну или несколько печатных плат.

Отмеченное наградами EAGLE – это мощное и гибкое программное обеспечение для проектирования печатных плат, обеспечивающее высокий уровень функциональности дорогостоящего коммерческого программного обеспечения для проектирования печатных плат за небольшую часть стоимости в течение более 20 лет. EAGLE легко изучить, легко использовать и легко купить.

Он работает на Linux, Mac и Windows и позволяет расширять функции, такие как моделирование, импорт и экспорт данных, а также самоопределяемые команды, с помощью программ пользовательского языка (ULP), которые частично интегрированы в EAGLE и доступны в области загрузки.

EAGLE предлагает DesignLink, автоматическое соединение с базой данных от Premier Farnell для поиска и поиска деталей в среде проектирования EAGLE, даже не покидая ее. Инновационный интерфейс обслуживания печатных плат, интегрированный в EAGLE, позволяет пользователям получать расценки и заказывать свои прототипы у высококачественных производителей одним щелчком мыши.

EAGLE включает следующие модули:
• Редактор схем
• Редактор компоновки
• Автомаршрутизатор

Редактор схем
• До 999 листов на схему
• Предварительный просмотр значков для листов
• Сортировка листов с помощью перетаскивания
• Перекрестные ссылки для цепей
• Автоматическое создание контактных перекрестных ссылок
• Простое копирование деталей
• Функция замены для частей без потери согласованности между схемой и компоновкой
• Прямая и обратная онлайн-аннотации между схемой и платой
• Автоматическое создание соединений питания
• Автоматическое создание платы
• Проверка электрических правил (проверка ошибок в схеме и проверка согласованности между схемой и компоновкой)
• Определяемые пользователем классы цепей для размера переходного отверстия, ширины провода и зазора

Layout Editor
• 4 x 4 м (около 150 x 150 дюймов)
• Полная поддержка SMD
• Поддержка глухих и скрытых переходных отверстий
• Вращение объектов под произвольными углами (0. С шагом 1 градус)
• Компоненты могут быть заблокированы от перемещения
• Тексты могут быть размещены в любой ориентации
• Динамический расчет сигнальных линий при трассировке макета
• Функция магнитных подушек
• Дорожки можно рисовать с закругленными углами в любом радиусе
• Подгонка под стыки к гладким стыкам проводов
• Проверка правил проектирования для макетов платы (проверка, например, перекрытий, размеров контактных площадок или дорожек)
• Заливка меди (плоские поверхности)
• Поддержка вариантов комплектации
• Разводка дифференциальной пары
• Команда меандра для компенсации длины сигналы
• Поддержка вариантов сборки
• Определяемый пользователем, свободно программируемый язык пользователя для генерации данных для монтажных машин, испытательного оборудования, фрезерных станков или любого другого формата данных
• Вывод производственных данных для перьевых плоттеров, фотоплоттеров и сверлильных станков с CAM-процессор

Autorouter
• Полностью интегрирован в базовую программу
• Сетка маршрутизации до 0. 02 мм (около 0,8 мил)
• Базовый механизм для фрезерного станка Follow-me-router, инструмента, который поможет вам при ручной трассировке; трасса выбранного сигнала будет рассчитана автоматически.
• Алгоритм Ripup & Retry
• Стратегия, определяемая пользователем по факторам стоимости
• Отсутствие ограничений на размещение
• Использует правила проектирования макета
• Переключение между ручной и автоматической маршрутизацией в любое время
• До 16 сигнальные уровни (с определяемыми пользователем предпочтительными направлениями)
• Полная поддержка глухих и скрытых переходных отверстий
• Принимает во внимание различные классы цепей

В центре внимания партнеров 2020: Cadsoft

Технологический партнер 2020 Cadsoft

Cadsoft ™ – глобальный разработчик программного обеспечения BIM для жилого и небольшого коммерческого рынка.С помощью одной простой модели первоначальная концепция дизайна от владельца дома может быть использована и распространена на протяжении всего процесса строительства дома. Автоматизация и устранение дорогостоящих переделок по мере продвижения дома – это лишь некоторые из преимуществ программного обеспечения.

Cadsoft ™ – разработчик популярной серии программного обеспечения HGTV Home and Garden ™, которая продается более 40 000 копий в год домовладельцам, начинающим новый дом или проект ремонта. Эта первоначальная 3D-концепция интегрируется с программным обеспечением Cadsoft ™ Envisioneer ™, используемым дизайнерами, строителями, переоборудованием и строительными компаниями по всему миру в качестве профессионального инструмента для создания 3D-дизайна, смет, рабочих чертежей, рендеринга и файлов анимации прохода для нового дома. и жилой ремонт.

Cadsoft ™ с гордостью интегрируется с 2020 ™, беспрепятственно отправляя домашний дизайн в 2020 ™ для макетов кухонных шкафов, а затем отправляется обратно для визуализации во всем домашнем проекте в Cadsoft ™ Envisioneer ™. Cadsoft ™ также интегрируется со структурными пакетами: Weyerhauser, Mitek, CSI, Keymark и Simpson, а также со многими POS-системами для бухгалтерского учета и котировок.

Одна простая модель способна связать воедино весь дом от концепции до грузовика, который прибывает на место.«BIM для всех» от Cadsoft.

Преимущества Cadsoft Envisioneer и 2020

По мере того, как я развивал свой собственный бизнес и начал участвовать в более крупных проектах, которые включали дополнения и кухни, я искал программу, которая позволила бы мне использовать как программу рисования 2020 года, так и архитектурную программу , и именно тогда я купил Cadsoft’s Envisioneer.

По сей день это было лучшее решение, которое я когда-либо принимал.Так легко импортировать мои проекты 2020 года в мои архитектурные чертежи . Дни копирования и вставки прошли. Одна из функций, которые мне нравятся, – это то, что вы можете импортировать архитектурный PDF-файл в Envisioneer, нарисовать все стены, обведя PDF-файл, а затем импортировать прямо в 2020! Какая экономия времени. Дело в том, что, имея возможность импортировать и экспортировать в обе программы и из них, у меня есть не только очень подробные и определенные чертежи, но и своевременно выполненные в .

Марк Тулея, MTI Home Designs

ATG USA приобретает CADSoft Consulting of Phoenix • ATG USA

ДЛЯ НЕМЕДЛЕННОГО РАСПРОСТРАНЕНИЯ Контактное лицо для СМИ: Джейми Муди, ATG USA | [email protected]

Applied Technology Group приобретает CADSoft Consulting of Phoenix

PHOENIX, AZ. И СЕВЕРНАЯ КАМЕНЬ, КОВЧЕГ. (6 сентября 2017 г.) – Группа прикладных технологий (ATG USA), платиновый партнер Autodesk, объявила в среду, что фирма приобрела CADSoft Consulting, платинового партнера Autodesk, компании Phoenix.«CADSoft – лидер рынка на юго-западе США с офисами в Аризоне, Нью-Мексико и Техасе», – сказал президент ATG USA Бен Холлоуэлл. Условия сделки не разглашаются. Компании будут работать как ATG USA, и в них будет работать более 60 человек. В Норт-Литл-Рок, штат Арканзас, по-прежнему будет находиться корпоративный офис компании. «CADSoft разработала сильный бренд, выстраивая отношения с клиентами на основе ценности и успеха», – сказал Холлоуэлл. «Приверженность ATG к успеху клиентов и обеспечению реального внедрения продуктов дополняет десятилетия успеха, который CADSoft помогла клиентам реализовать.Президент CADSoft Consulting Тим Дункан сказал, что клиенты сразу же выиграют, получив доступ к эксклюзивным предложениям ATG, ориентированным на обучение конечных пользователей и внедрение продуктов. «Благодаря исключительному обслуживанию клиентов и инновационным предложениям ATG мы знаем, что предоставляем нашим сотрудникам и клиентам компанию, которая разделяет нашу приверженность к совершенству и превосходному обслуживанию клиентов, к которому наши клиенты привыкли». «Приверженность CADSoft отношениям с клиентами – это то, что было очень важно для меня, когда мы начали обсуждение возможного партнерства.- добавил Холлоуэлл. «В ходе разговора сразу стало ясно, что мы сможем добиться большего для наших клиентов, если будем работать вместе. Вся команда ATG рада работать с нашими новыми членами команды CADSoft ». О группе прикладных технологий Группа прикладных технологий является платиновым бизнес-партнером Autodesk. Компания ATG, основанная в 1992 году в Северном Литл-Роке, штат Арканзас, как местная компания по оказанию компьютерных услуг, стала ведущим партнером в области технологий проектирования. ATG сотрудничает с клиентами в Южном, Среднем и Юго-западном регионах Персидского залива в рамках партнерства с 3DR, Autodesk, Leica, Microsoft и Panzura. О CADSoft Consulting CADSoft Consulting, бизнес-партнер Autodesk Platinum, была основана более 26 лет назад с основной целью помочь архитекторам и инженерам подготовиться к будущему строительства дорог, небоскребов, офисов и т. Д. Их сертифицированные специалисты специализируются на технологиях, ускоряющих прогресс отрасли AEC. Autodesk и логотип Autodesk являются зарегистрированными товарными знаками или товарными знаками Autodesk, Inc. и / или ее дочерних и / или аффилированных компаний в США и / или других странах.

Cadsoft Производитель электронных компонентов – Octopart

Все части

Дистрибьютор

CAD Модели

RoHS

Крепление

REACH SVHC

Высота

Длина

Ширина

+ Фильтры устанавливать Рост Длина Ширина REACH SVHC RoHS

Дистрибьюторов не найдено

Дистрибьюторов не найдено

Дистрибьюторов не найдено

Дистрибьюторов не найдено

Дистрибьюторов не найдено

Дистрибьюторов не найдено

Дистрибьюторов не найдено

Дистрибьюторов не найдено

Дистрибьюторов не найдено

Дистрибьюторов не найдено

CadSoft добавляет Epec в качестве дистрибьютора в Северной Америке


Дата выпуска:

[17 октября 2013 г .: Нью-Бедфорд, Массачусетс] CadSoft Computer и Epec Engineered Technologies недавно заключили дистрибьюторское соглашение в Северной Америке.Epec теперь поддерживает стратегию CadSoft по расширению своего присутствия на этом ключевом рынке, помогая удовлетворить растущий спрос на доступное и простое в использовании решение для проектирования печатных плат.

Компания Epec, основанная в 1952 году, является старейшей компанией по производству печатных плат в Северной Америке. Предлагая гибкие производственные возможности, услуги проектирования и инжиниринга, качественные платформы и круглосуточную поддержку, Epec помогает компаниям справляться со сложными задачами мировой электронной промышленности.

Epec Engineered Technologies – один из ведущих поставщиков печатных плат в электронной промышленности в США, основную часть своего бизнеса которого составляет производство высококачественных печатных плат. Помимо изготовления печатных плат, Epec также является поставщиком нестандартных аккумуляторных блоков, гибких и жестко-гибких схем, продуктов пользовательского интерфейса, электронных вентиляторов и двигателей, а также кабельных сборок.

“Подписание Epec Engineered Technologies в качестве одного из наших дистрибьюторов в Северной Америке – еще один шаг к расширению нашего присутствия на рынке в США, что является для нас ключевым направлением в этом году.Учитывая присутствие и репутацию Epec на североамериканском рынке, а также тесную связь между нашими соответствующими компаниями, мы уверены, что это улучшит нашу стратегию повышения осведомленности и улучшения видимости EAGLE для соответствующей аудитории », – прокомментировал Томас Лирач, управляющий директор CadSoft. Компьютер.

Сказал Эд МакМахон, генеральный директор Epec Engineered Technologies; «Партнерство с CadSoft идеально вписывается в долгосрочную стратегию Epec по работе с ведущими производителями оригинального оборудования для разработки и производства продукции мирового класса. Линия продуктов EAGLE позволяет нам предложить другое решение проблем, с которыми сталкиваются инженеры-проектировщики: экономичные, но передовые программные инструменты для проектирования печатных плат. Наши глобальные отделы продаж и маркетинга рады добавить продукт и услуги EAGLE к нашему предложению для клиентов ».

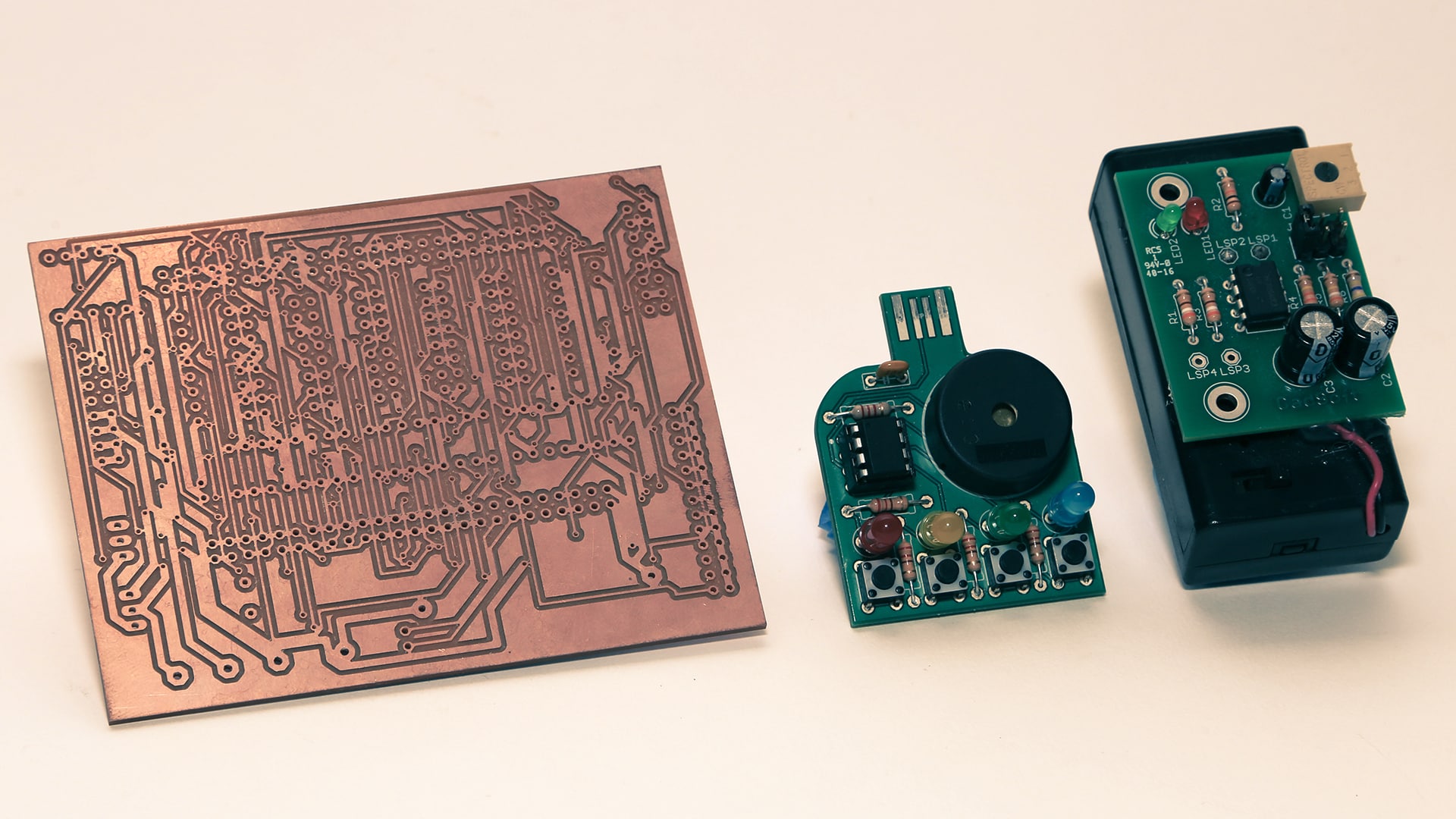

CadSoft Computer, основанная в 1988 году, вместе с EAGLE предлагает программное обеспечение для проектирования печатных плат, которое является доступным и простым в использовании. EAGLE – популярный инструмент для инженеров-проектировщиков во всем мире, отвечающий растущему спросу на недорогие инструменты.Его гибкая модель лицензирования, которая включает бесплатную пожизненную поддержку и отсутствие ежегодной платы за обслуживание, предлагает большую ценность для образовательных учреждений, компаний и частных лиц.


О CadSoft Computer

CadSoft является домом для отмеченного наградами программного обеспечения EAGLE для проектирования печатных плат, которое используется инженерами-проектировщиками по всему миру. EAGLE – удобное, мощное и доступное программное обеспечение для эффективного проектирования печатных плат (PCB), объединяющее в одном интерфейсе три модуля: редактор схем, редактор компоновки и автотрассировщик.

Компания рассчитывает на 25 лет успешной работы и постоянно ищет новые каналы, чтобы приблизиться к своей целевой аудитории.

CADsoft Envisioneer: Personal vs. Pro Architect

CADsoft Envisioneer – это программа для проектирования домов, которая в настоящее время становится все более популярной. Благодаря передовым инструментам, включенным в эту программу, дизайнеры и архитекторы используют ее для повышения производительности и создания точных проектов.Более того, программное обеспечение для автоматизированного проектирования как таковое позволяет сотрудничать, ускорять создание проекта и строить модель, которая выглядит реальной.

Ранее мы упоминали в нашем блоге различное программное обеспечение САПР, необходимое архитекторам и инженерам. На этот раз мы сосредоточимся на одном из ведущих брендов в области архитектурного дизайна, CADsoft, программном обеспечении для проектирования 2D и 3D, созданном для любителей и профессионалов.

Но прежде чем узнать больше об этом бренде, вот несколько причин, по которым вы должны инвестировать в него.

Преимущества программного обеспечения для домашнего дизайна
  • Повышает производительность.
  • Легко преобразует проекты, такие как 3D, в технические чертежи для производства.
  • Используется для презентации проектов клиентам.
  • Создаваемые более быстрые модификации, доработки и редактирование дизайнов
  • Создавайте 2D-чертежи в 3D-модели и легко создавайте сложные проекты с помощью доступных инструментов.
  • Создавайте качественные дизайны.
  • Разрешает документацию.
  • Беспроблемное сотрудничество без стресса

Эти преимущества показывают, что инвестиции в программу для домашнего дизайна могут принести отличные преимущества, а также помочь дизайнерам и архитекторам в достижении своих целей.

Прежде чем выбрать, какое программное обеспечение вам нужно для вашей компании или личного пользования, обратите внимание на простые вещи:

  • Взвесьте слабые и сильные стороны программного обеспечения и выясните, какие функции лучше всего вам понадобятся.
  • Проверьте функциональность или особенности каждого программного обеспечения.
  • Решите, хотите ли вы бесплатную или платную версию.
  • Узнайте, требуется ли для программного обеспечения последняя версия операционной системы.

Очень помогает выяснение преимуществ и изучение различного программного обеспечения. Это сужает ваш выбор и сразу же запускает ваш проект.

Позвольте нам упростить вам задачу, сравнив два продукта от известного в области архитектуры, проектирования и дизайна продукта CADsoft by Envisioneer.

Что такое CADsoft Envisioneer?

CADsoft – это первоклассное программное обеспечение для проектирования домов, которое предоставляет один из лучших инструментов для 2D-черчения, 3D-моделирования и информационного моделирования зданий (BIM). Он ориентирован на создание уникальных проектов, которые используются для развития жилого и легкого коммерческого секторов. Кроме того, он позволяет автоматически увеличивать высоту, детали и экспортировать файлы других форматов.

CADsoft – это программное обеспечение, созданное Envisioneer, которое включает четыре продукта или плана, которые можно интегрировать с другим программным обеспечением, таким как Autodesk, SketchUp и другими.

Однако мы будем сравнивать два наиболее часто покупаемых продукта: Personal Architect и Pro Architect.Эти два продукта CADsoft могут показаться похожими, но мы объясним различия между ними.

Персональный архитектор против профессионального архитектора

Персональный архитектор

Если вы планируете спроектировать свой дом самостоятельно, Personal Architect позволяет любителям или домовладельцам спроектировать дом своей мечты с помощью мощного программного обеспечения для 3D-рендеринга. Кроме того, вы можете поделиться своей работой с семьей и друзьями в формате изображений или видео.

Pro Architect Продукт

Pro Architect от CADsoft создан для профессионалов.Это недорогое программное обеспечение с отличными инструментами для создания впечатляющих дизайнов и демонстрации их клиентам. Он оснащен функцией информационного моделирования зданий (BIM) для улучшения дизайна, повышения производительности и создания инновационных 3D-проектов. Кроме того, он предлагает быструю и точную строительную документацию.

Сходства

Атрибуты проектирования и моделирования

Планы Pro и Personal содержат инструменты моделирования, позволяющие создавать впечатляющие и уникальные проекты домов.

Он имеет следующие возможности, которые можно попробовать:

Параметрическое 3D-моделирование зданий

Позволяет напрямую редактировать объекты в формате 2D или 3D. 3D-объекты, такие как стены, крыши и другие, можно редактировать, а связанные поверхности, такие как стены, полы и потолки, будут автоматически обновляться после изменения одной соединенной детали.

Каталог включенных объектов

Имеется список материалов производителей, настраиваемые группы, подгруппы и элементы, различные стили и названия материалов, а также возможность редактирования элементов или объектов.

Добавление крыш с автоматическим или ручным управлением

И Pro, и Personal Architect имеют возможность добавлять и редактировать крышу в желаемом стиле.

  • Настраиваемая поверхность крыши
  • Различные типы крыш: вальмовая, двускатная, голландская вальмовая, с выпуклым носом и арочная
  • Автоматический возврат на крышу
  • Крыша трансформируемая в покрытия
  • Различный шаг и высота пластин
  • Мансардные окна
Редактирование и создание стен
  • Различные типы стен: внутренние, внешние и фундаментные стены
  • Регулируемая толщина стенки
  • Создание наклонной стены (сверху вниз)
  • Вставьте стены, указав расстояние и направление, и постройте периметр, внутренний размер, а также включите базовую линию.
  • Показать на виде сверху
Редактировать фонды

Имеет моно и ленточные опоры, которые можно автоматически прикреплять к стенам и колоннам. Существуют также различные типы колонн, такие как деревянные, бетонные, стальные, кирпичные и другие.

Полы и потолки (автоматические и ручные)

Автоматическое добавление этажей, настройка и стиль.

Вставка и настройка окон и дверей
  • Широкий ассортимент окон и дверей стиля
  • Настраиваемые формы окон и параметры
  • Откидная створка и поворот
  • Автоматические жалюзи
  • Включает подоконник с регулируемой высотой и шириной
Настраиваемые лестницы, пандусы и перила
  • Лестницы разных стилей
  • Включает конструктивные стили, такие как косая балка с надрезом или боковая коса
  • Автоустановка перил
Кухня и ванные
  • Настраиваемые шкафы и столешницы
  • Позволяет детальное проектирование
  • Различные конструкции шкафов
  • Мебель, техника, электроника и аксессуары для дизайна или украшения ванной комнаты, кухни, гостиной, спальни и столовой.
Пейзаж

Создайте прекрасный дизайн для наружного применения с помощью неограниченного количества инструментов, которые можно попробовать, например, дождевальной системы, окантовки, мебели, аксессуаров, освещения и конструкций для улицы.

Энциклопедия растений

Включает тысячи видов растений и руководство по выживанию растений.

Средства проектирования
  • Аннотации
  • Инструменты для рисования
  • Разрешить импорт изображения для трассировки
  • Выравнивание точек

Инструменты для презентаций

Имея все инструменты для верстки и проектирования, вам также потребуются функции, чтобы представить свою работу вашим клиентам, подрядчикам, друзьям и / или семье.

  • Фотореалистичные изображения
  • Реальный 3D-вид для просмотра теней и отражений
  • Настроить размер изображения
  • Допускает сезонные, временные и дневные углы солнечного света
  • Преобразовать в оттенки серого
  • Создание фильма и / или анимации
  • Создание 3D-обходов
  • файлов WAV добавлено для повествования и звуковых эффектов
  • Обычная печать
  • Разрешить печать изображений и рендеров
  • Печать любых размеров
  • Функция предварительного просмотра печати
  • Печать в файл и PDF включен
  • Интеграция VR с Oculus Rift и HTC Vive

Различия

Помимо вышеперечисленных функций, цены Cadsoft на Pro и персонального архитектора различаются. Pro Architect немного дороже, чем Personal, потому что он более продвинутый по функциям.

Строительная документация

Это процесс записи всего о проекте, включая материалы, оборудование, расходные материалы и другие элементы, задействованные в создании проекта.

  • Технология SmartView: эта передовая технология позволяет просматривать проект в трехмерном и подробном виде.
  • Поддерживает файлы AutoCAD: это позволяет импортировать детали, блоки и атрибуты.Кроме того, он имеет полную библиотеку DWG.
  • Текст: настраиваемый текст, размеры, предварительно определенные метки и текстовые стрелки.
  • Добавить пользовательские отметки на окнах, дверях и шкафах

Инструменты для прецизионных черчений
  • Инструменты формы
  • Инструмент параметрический
  • Инструменты для центровки (автоматическая центровка)
  • Инструменты САПР (расширенные)
  • Инструменты для блоков и атрибутов

Кол-во взлетная

Большинство его функций недоступно в Pro Architect. Он включает только взлет количества для модели.

CADsoft Envisioneer предлагает еще два продукта, но чаще всего используются Pro и Personal Architects. Два других продукта CADsoft – это Building Essentials и Construction Suite. Оба имеют расширенные функции, профессиональные инструменты 2D и 3D CAD, а также ценные компоненты, которые помогают в пошаговых процессах проектирования, используемых профессионалами.

Что выбрать?

Если вы планируете спроектировать или отремонтировать свой дом, но не хотите нанимать профессионального дизайнера, вы можете воспользоваться продуктом Personal Architect.Он недорогой, и в нем есть все инструменты, которые понадобятся вам для создания дома своей мечты.

Однако, если вы профессиональный дизайнер, то приобрести более профессиональную версию будет правильным решением. Он поставляется с расширенными инструментами для создания дизайна, который впечатлит ваших клиентов.

Начните проектировать дом своей мечты или создавайте профессиональные проекты с помощью этих недорогих программ от CADsoft.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
