Плавная регулировка работы вентилятора печки автомобиля (CD4011A)

У большинства популярных автомобилей регулировка скорости вращения вентилятора печки осуществляется при помощи переключателя, имеется всего несколько положений.

Сама регулировка – реостатная, то есть, этот переключатель просто переключает проволочные сопротивления, включаемые последовательно электромотору вентилятора печки. Недостаток такого способа регулировки в том, что невозможно установить очень маленькую скорость вращения вентилятора или какую-то промежуточную, оптимальную.

Например, вентилятор печки автомобилей ВАЗ слишком шумный, и даже на самом нижнем пределе шумит сильно и слишком сильно дует. В любом случае, как бы ни был хорош и бесшумен вентилятор, плавная регулировка всегда будет предпочтительней, более удобной.

Конечно, можно изменить частоту вращения на каком-то положении переключателя, например, понизить минимальную скорость увеличением сопротивления. включаемого последовательно электромотору.

Но это в конечном итоге приводит к тому, что мотор может и просто остановиться, или работать неустойчиво потому что постоянного тока будет недостаточно.

Все же желательна плавная регулировка. Здесь описывается плавный регулятор частоты вращения вентилятора печки в широких пределах, при помощи переменного резистора. Но он не меняет постоянный ток или напряжение на электромоторе, он работает на принципе широтно-импульсной модуляции.

Ток на электромотор поступает импульсами, широту которых можно регулировать этим переменным резистором. Частота вращения вентилятора будет в прямой зависимости от широты импульсов, поступающих на электромотор.

Принципиальная схема

Схема состоит из генератора импульсов на логических элементах, с регулируемой скважностью, выполненного на микросхеме D1 и мощного выходного каскада. Используется микросхема типа К561ЛА7, которая содержит четыре логических элемента.

Эти логические элементы используются как инверторы (входы каждого соединены вместе), поэтому вместо К561ЛА7 можно с тем же успехом использовать и К561ЛЕ5.

На первых двух элементах микросхемы собран собственно мультивибратор, который и генерирует импульсы.

Скважность этих импульсов можно регулировать переменным резистором R1, который изменяет величину резистивной составляющей RC-цепи в зависимости от полу-периода генерируемого импульса.

Диоды VD1 и VD2 переключают «половинки» переменного резистора, перераспределяя сопротивление в зависимости от полу-периода генерируемого импульса.

Рис. 1. Принципиальная схема устройства плавной регулировки работы вентилятора печки автомобиля.

В результате, переменный резистор R1 практически не изменяет частоту генерируемых импульсов, но изменяет их скважность, что в данном случае имеет значение.

С выхода мультивибратора (с выхода элемента D1.2) импульсы поступают сначала на буферный каскад, состоящий их двух включенных параллельно логических элементов D1.3 и D1.4.

К их, соединенными вместе, выходам подключен усилитель мощности на транзисторах VТ1 и VТ2, а с выхода этого усилителя мощности импульсы поступают на выходной мощный ключ на двух, включенных параллельно ключевых полевых транзисторах VT3 и VТ4.

Спрашивается, почему бы не подключить затворы полевых транзисторов прямо на выходы логической микросхемы, ведь сопротивление этих затворов к бесконечности?

Это конечно так, но затворы мощных полевых транзисторов обладают существенной емкостью, при заряде и разряде которой возникают короткие, но значительные импульсы тока, которые могут повредить выходы микросхем.

Вариант с токоограничивающим резистором здесь то же не подходит, он годится для выключателей, но здесь будут импульсы, а резистор с емкостью затвора создаст интегрирующую RC-цепь, и фронты и спады импульсов станут пологими, и транзисторы начнут перегреваться.

В общем, двухтактный усилитель мощности на биполярных транзисторах – оптимальный вариант. Каждый транзистор IRF4905 рассчитан на максимальный ток стока до 70А. Но это при использовании радиатора.

Детали и налаживание

Мотор вентилятора печки потребляет ток около 15-20А, при работе с таким током два, включенных параллельно транзистора IRF4905 могут работать без радиатора.

Диоды VD3 и VD4 служат для ускорения заряда и разряда емкостей затворов при изменении на затворах логического уровня.

При налаживании пределы регулировки можно уменьшить и сместить к среднему значению подбором сопротивления резистора R2 Чем больше это сопротивление, тем уже пределы регулировки, и ближе к среднему значению.

Смещать пределы регулировки к крайним значением можно добавляя резисторы последовательно VD1 и VD1.

Туликов Д. Н. РК-01-2020.

Цифровые микросхемы транзисторы.

Микросхемы ТТЛ (74…).

На рисунке показана схема самого распространенного логического элемента — основы микросхем серии К155 и ее зарубежного аналога — серии 74. Эти серии принято называть стандартными (СТТЛ). Логический элемент микросхем серии К155 имеет среднее быстродействие t_{зд,р,ср.}= 13 нс. и среднее значение тока потребления I_пот = 1,5…2 мА. Таким образом, энергия, затрачиваемая этим элементом на перенос одного бита информации, примерно 100 пДж.

Для обеспечения выходного напряжения высокого уровня U¹_вых. 2,5 В в схему на рисунке потребовалось добавить диод сдвига уровня VD4, падение напряжения на котором равно 0,7 В. Таким способом была реализована совместимость различных серий ТТЛ по логическим уровням. Микросхемы на основе инвертора, показанного на рисунке (

серии К155, К555, К1533, К1531, К134, К131, К531), имеют очень большую номенклатуру и широко применяются.

Динамические параметры микросхем ТТЛ серии

ТТЛ серия		Параметр			Нагрузка
Российские	Зарубежные	Pпот. мВт.	tзд.р. нс	Эпот. пДж.	Cн. пФ.	Rн. кОм.
К155 КМ155	74	10	9	90	15	0,4
К134	74L	1	33	33	50	4
К131	74H	22	6	132	25	0,28
К555	74LS	2	9,5	19	15	2
К531	74S	19	3	57	15	0,28
К1533	74ALS	1,2	4	4,8	15	2
К1531	74F	4	3	12	15	0,28

При совместном использовании микросхем ТТЛ высокоскоростных, стандартных и микромощных следует учитывать, что микросхемы серии К531 дают увеличенный уровень помех по шинам питания из-за больших по силе и коротких по времени импульсов сквозного тока короткого замыкания выходных транзисторов логических элементов.

При совместном применении микросхем серий К155 и К555 помехи невелики.

Взаимная нагрузочная способность логических элементов ТТЛ разных серий

Нагружаемый выход	Число входов-нагрузок из серий
	К555 (74LS)	К155 (74)	К531 (74S)
К155, КM155, (74)	40	10	8
К155, КM155, (74), буферная	60	30	24
К555 (74LS)	20	5	4
К555 (74LS), буферная	60	15	12
К531 (74S)	50	12	10
К531 (74S), буферная	150	37	30

Выходы однокристальных, т. е. расположенных в одном корпусе, логических элементов ТТЛ, можно соединять вместе. При этом надо учитывать, что импульсная помеха от сквозного тока по проводу питания пропорционально возрастет. Реально на печатной плате остаются неиспользованные входы и даже микросхемы (часто их специально «закладывают про запас») Такие входы логического элемента можно соединять вместе, при этом ток I^o_вх. не увеличивается. Как правило, микросхемы ТТЛ с логическими функциями И, ИЛИ потребляют от источников питании меньшие токи, если на всех входах присутствуют напряжения низкого уровня. Из-за этого входы таких неиспользуемых элементов ТТЛ следует заземлять.

Статические параметры микросхем ТТЛ

Параметр	Условия измерения	К155			К555			К531			К1531
		Мин.	Тип.	Макс.	Мин.	Тип.	Макс.	Мин.	Тип.	Макс.	Мин.	Макс.
U1вх, В схема	U1вх или U0вх Присутствуют на всех входах	2			2			2			2
U0вх, В схема				0,8			0,8			0,8
U0вых, В схема	Uи.п.= 4,5 В			0,4		0,35	0,5			0,5		0,5
		I0вых= 16 мА			I0вых= 8 мА			I0вых= 20 мА
U1вых, В схема	Uи. п.= 4,5 В	2,4	3,5		2,7	3,4		2,7	3,4			2,7
		I1вых= -0,8 мА			I1вых= -0,4 мА			I1вых= -1 мА
I1вых, мкА с ОК схема	U1и.п.= 4,5 В, U1вых=5,5 В			250			100			250
I1вых, мкА Состояние Z схема	U1и.п.= 5,5 В, U1вых= 2,4 В на входе разрешения Е1 Uвх= 2 В			40			20			50
I0вых, мкА Состояние Z схема	U1и. п.= 5,5 В, Uвых= 0,4 В, Uвх= 2 В			-40			-20			-50
I1вх, мкА схема	U1и.п.= 5,5 В, U1вх= 2,7 В			40			20			50		20
I1вх, max, мА	U1и.п.= 5,5 В, U1вх= 10 В			1			0,1			1		0,1
I0вх, мА схема	U1и.п.= 5,5 В, U0вх= 0,4 В			-1,6			-0,4			-2,0		-0,6
Iк. з., мА	U1и.п.= 5,5 В, U0вых= 0 В	-18		-55			-100			-100	-60	-150

«%d0%9a561%d0%9b%d0%907 cd4011a» на интернет-аукционе Мешок

CD – ROM DRIVE GCR – 8525B 5V 12V 0,9A 1,5A 2005г. 160.00 р. Феодосия    220.00 р Продавец: CrimFeo (2481)
CD Schubert – Streichquartett d-moll ‘Der Tod und das Madchen’,D 810/Quintett in a-dur ‘Forellenquin 504.00 р. Санкт-Петербург    250.00 р Продавец: discozon (2418)
CD Juice CD 36 (11/2003) – Ludacris feat. Shawnna & Lil’ Fate,Royce da 5’9”,Atmosphere,Lyrics B 720.00 р. Санкт-Петербург    250.00 р Продавец: discozon (2418)
D.Gee Mono     –    A Little Less Fire    (CD)    2021 1800.00 р. Бузулук    300.00 р Продавец: Vinyl Track (2550)
D.Gee Mono – A Little Less Fire – CD (заказ) 1750.00 р. Орел    договорная Продавец: NSA OREL CD VINYL (5823)
CD Edward Elgar (1857-1934) – The Wand of Youth-Suiten Nr.1 & 2 (op.1a & 1b) 1699.00 р. Санкт-Петербург    250. 00 р Окончание торгов: 21/07 21:59 Продавец: discozon (2418)
CD Gigi D’Agostino – A Journey Into Space 1499.00 р. Санкт-Петербург    250.00 р Окончание торгов: 22/07 22:07 Продавец: discozon (2418)
CD Palacio – D Un Ocean A L Autre 2299.00 р. Санкт-Петербург    250.00 р Окончание торгов: 06/08 17:59 Продавец: discozon (2418)
CD Isabelle Boulay – Au Moment D’Etre A Vous (Digipack) 1499.00 р. Санкт-Петербург    250.00 р Окончание торгов: 06/08 22:29 Продавец: discozon (2418)
CD D Bangerz – Boite a musique ep 1799. 00 р. Санкт-Петербург    250.00 р Окончание торгов: 07/08 01:33 Продавец: discozon (2418)
CD Andrew Read – A2B 2399.00 р. Санкт-Петербург    250.00 р Окончание торгов: 08/08 14:36 Продавец: discozon (2418)
ГДР, 1953г., год Карла Маркса, блока Mi#8A, 9A, 8B, 9B, марки Mi#386-395. 9900.00 р. Щелково    150.00 р Окончание торгов: 23/07 14:45 Продавец: Марс25 (4144)
Чехол Transparent 3D для Honor 9A. Накладка This is just a rubbish! на Хонор 9А, RE:PA-1382638569 341.60 р. Буденновск    370. 00 р Продавец: Полтев Евгений Юрьевич (853)
Транзисторы BC846B, n-p-n, 65V, 0,1A супер B 20.00 р. Томск    договорная Окончание торгов: 08/08 13:49 Продавец: Serg1967n (34)
Ланч-бокс СКЛАДНОЙ с ложкой , объем 0,9+,0,66л., BOHMANN-464959269 1083.60 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Ланч-бокс Wisdom N’,ice Box Nature 0,9+,0,22 л, Carl Oscar-755264969 2737.00 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Ланч-бокс Wisdom N’,ice Box Love 0,9+,0,22 л, Carl Oscar-755265069 2415. 00 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол ClearView 3D для Honor 9A. Накладка на Хонор 9А, GOSSO CASES-1897202369 347.20 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол ClearView 3D для Honor 9A. Накладка на Хонор 9А, GOSSO CASES-1897202269 347.20 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол ClearView 3D для Honor 9A. Накладка на Хонор 9А, GOSSO CASES-1897202169 347.20 р. Буденновск    370. 00 р Продавец: Полтев Евгений Юрьевич (853)
Уточните поиск:  1st press Art Rock CD-диск Classic Rock Deep Purple Hard Rock hip-hop Japan CD LP LP record LP Vinyl Melodic Death Metal original Pink Floyd PINK FLOYD Pop Progressive Rock Rare RnB Rock UK UNC vinyl Британские колонии винил Винил виниловые пластинки Германия грампластинка грампластинки диски Европа запчасти коллекционирование компакт-диск Лицензионный CD музыкальный диск натуральные камни оригинал отличное состояние персоналии Почтовые марки раритет редкая редкость ретро филателия фирменный Фирменный CD фирменный диск Еще…
Чехол – накладка Transparent 3D для Honor 9A , Хонор 9А, RE:PA-1917984469 341.60 р. Буденновск    370. 00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол Silky Touch 3D для Honor 9A. Накладка на Хонор 9А, GOSSO CASES-1897216769 420.00 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол ClearView 3D для Honor 9A. Накладка Grand Cat на Хонор 9А, GOSSO CASES-1323150869 347.20 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол ClearView 3D для Honor 9A. Накладка на Хонор 9А, GOSSO CASES-1897202469 347.20 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол Silky Touch 3D для Honor 9A. Накладка на Хонор 9А, GOSSO CASES-1897216869 420.00 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол Gleam 3D для Honor 9A. Накладка Grand Wolf на Хонор 9А, GOSSO CASES-1323158969 411.60 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол ClearView 3D для Honor 9A. Накладка Kittens and trails на Хонор 9А, GOSSO CASES-1323151469 411.60 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол – накладка Transparent 3D для Honor 9A , Хонор 9А, RE:PA-1674879369 403. 20 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол ClearView 3D для Honor 9A. Накладка Patriotic Spirit на Хонор 9А, GOSSO CASES-1323152069 411.60 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол – накладка Transparent 3D для Honor 9A , Хонор 9А, RE:PA-1917984669 341.60 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол Gleam 3D для Honor 9A. Накладка Grand Bull на Хонор 9А, GOSSO CASES-1323158869 411.60 р. Буденновск    370. 00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол ClearView 3D для Honor 9A. Накладка Grand Raccoon на Хонор 9А, GOSSO CASES-1323151169 347.20 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол ClearView 3D для Honor 9A. Накладка Grand Bull на Хонор 9А, GOSSO CASES-1323150769 347.20 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол Transparent 3D для Honor 9A. Накладка Foxes and feathers на Хонор 9А, RE:PA-1382638969 341.60 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол – накладка Transparent 3D для Honor 9A , Хонор 9А, RE:PA-1674879269 341. 60 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол – накладка Transparent 3D для Honor 9A , Хонор 9А, RE:PA-1674879169 341.60 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол ClearView 3D для Honor 9A. Накладка на Хонор 9А, GOSSO CASES-1897202069 347.20 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол Gleam 3D для Honor 9A. Накладка Colorful Parrot на Хонор 9А, GOSSO CASES-1323158769 347.20 р. Буденновск    370. 00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол Gleam 3D для Honor 9A. Накладка Patriot на Хонор 9А, GOSSO CASES-1323159169 474.60 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол ClearView 3D для Honor 9A. Накладка Hello, Camomiles на Хонор 9А, GOSSO CASES-1323151369 411.60 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол ClearView 3D для Honor 9A. Накладка Magic Butterflies на Хонор 9А, GOSSO CASES-1323151969 474.60 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол Transparent 3D для Honor 9A. Накладка I love you! на Хонор 9А, RE:PA-1382638669 341.60 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол Gleam 3D для Honor 9A. Накладка Cheshire Cat на Хонор 9А, GOSSO CASES-1323158669 474.60 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол Gleam 3D для Honor 9A. Накладка Space на Хонор 9А, GOSSO CASES-1323159269 474.60 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол – накладка Transparent 3D для Honor 9A , Хонор 9А, RE:PA-1674879469 403. 20 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол ClearView 3D для Honor 9A. Накладка Grand Owl на Хонор 9А, GOSSO CASES-1323150969 347.20 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол Gleam 3D для Honor 9A. Накладка Mindmap на Хонор 9А, GOSSO CASES-1323159069 347.20 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Чехол ClearView 3D для Honor 9A. Накладка Lilac Flowers на Хонор 9А, GOSSO CASES-1323151669 347.20 р. Буденновск    370. 00 р Продавец: Полтев Евгений Юрьевич (853)
Защитное стекло премиум класса 5D для Redmi 9A , 9C, Monarch-1464944569 620.20 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)
Защитное стекло премиум класса 2,5D для Honor 9A, стекло на Хонор 9А, полная проклейка, N-1611181269 324.80 р. Буденновск    370.00 р Продавец: Полтев Евгений Юрьевич (853)

Генератор прямоугольных импульсов на популярной микросхеме к561ла7, проблемы на ВЧ.

Микросхема к561ла7 в своё время была популярна и даже любима. Вполне заслуженно, так как в ту пору это был этакий “универсальный солдат”, позволявший строить не только логику, но и различные генераторы, и даже усиливать аналоговые сигналы. Забавно, что и сегодня в поисковики отправляется много запросов типа описание микросхемы К561ЛА7, аналог к561ла7, генератор на к561ла7, генератор прямоугольных импульсов на К561ЛА7 и т.п.

К сожалению, не всё так просто с этой вобщем-то полезной микросхемой…



Удивительно мне было обнаружить, что, например, Texas Instruments по-прежнему выпускают то, полным аналогом чего является к561ла7 – микросхему CD4011A. Для любопытных – вот ссылка на страницу с документацией или datasheet на CD4011A от TI.



Обратите внимание, что цоколёвка к561ла7 отличается от привычной раскладки 4х 2И-НЕ ТТЛ (к155ла3 и компания).

Микросхема действительно удобна:

• Пренебрежимо малый входной ток утечки – отличительная черта всей КМОП логики
• Ток потребления в статическом режиме – обычно доли микроампер
• Возможность работать от 3 до 15 вольт питающего напряжения
• Симметричная, хоть и небольшая (меньше миллиампера) нагрузочная способность выходов
• Микросхема была доступна даже в непростые советские времена. Сегодня же вообще – 3 рубля штучка, а то и дешевле.

Для того, чтобы быстренько смакетировать одно плечо моста бустера DCC, я привычно использовал к561ла7 для построения классического релаксационного генератора на КМОП логике.

Резистор R2 и конденсатор C1 задают частоту генерации, примерно равную 0.7/R2C1. Резистор R1 ограничивает ток разряда конденсатора C1 через защитные диоды на входе первого инвертора Q1.



Принцип работы генератора вкратце таков: конденсатор охватывает два инвертора положительной обратной связью, таким образом получается защёлка, триггер. Проделайте мысленный эксперимент: замените конденсатор и R1 проводником, при этом влиянием R2 можно пренебречь (но только ненадолго).



Через R2 на верхнюю по схеме обкладку конденсатора подаётся ток, перезаряжающий конденсатор “в другую сторону”, тоесть не дающий нашей защёлке оставаться в одном состоянии бесконечно долго. Этот ток и определяет время перезаряда конденсатора, а, следовательно, и частоту генерации. Поскольку по ВЧ защёлка охвачена положительной обратной связью в точности как в мысленном эксперименте, только что проведённом – переключение в идеале должно происходить с максимально возможной для ключей скоростью: малейшее нарастание напряжения на выходе Q2 напрямую подаётся на вход Q1, что приводит к уменьшению напряжения на выходе Q1 и ещё большему нарастанию напряжения на выходе Q2.

Формы сигналов на входе и выходе Q1:

К сожалению, в данной схеме водятся паразиты. На частотах, по сути, предельных для данной микросхемы, в моменты переключения, когда оба элемента, Q1 и Q2 находятся в зоне аналогового усиления сигнала и совсем не похожи на логические элементы – за счёт задержки распространения сигнала создаются условия для возникновения автогенерации. На частоте, при которой сдвиг фазы, определённый этой самой задержкой, становится равен 2*π – схема возбуждается, поскольку петлевое усиление всё ещё больше единицы.

Вот как несимпатично всё выглядит на выходах Q1 и Q2:

Сигнал с такими чудесами на фронтах никак нельзя подавать на быстродействующую логику. Подавить возбуд можно намерянно снизив коэффициент усиления на частоте паразитного самовозбуждения, чтобы общее усиление оказалось меньше единицы и таким образом нарушить условие возникновения генерации.



В моём случае конденсатор C2 ёмкостью 2.2нФ, “подсадивший” на землю выход Q1, решил проблему. Сигнал был всё ещё с подсвистом, но амплитуды паразитного сигнала уже не хватало, чтобы следующий инвертор на него реагировал.



• R1 = 91 КОм
• R2 = 33 КОм
• C1 = 10 нФ
• C2 = 2.2 нФ
• F = 1.3 КГц

Для серьёзного дизайна я бы лично не стал пользоваться таким генератором прямоугольных импульсов. Даже простенький генератор на микросхеме КМОП 555 таймера обладает лучшей стабильностью и выдаёт весьма чистенький прямоугольник.



Пожалуйста, если вам этот материал помог в чём-либо, или даже просто вызвал приятные ностальгические воспоминания – поделитесь с другими. Для этого просто “кликните” на иконку сети, в которой вы зарегистрированы, чтобы ваши друзья получили ссылку на данную статью. Спасибо!

Состав серий КМОП ИС и их функциональные аналоги в сериях CD4000 и MC14000 (простая логика)

Функциональный состав	Серии	Имя	Аналог

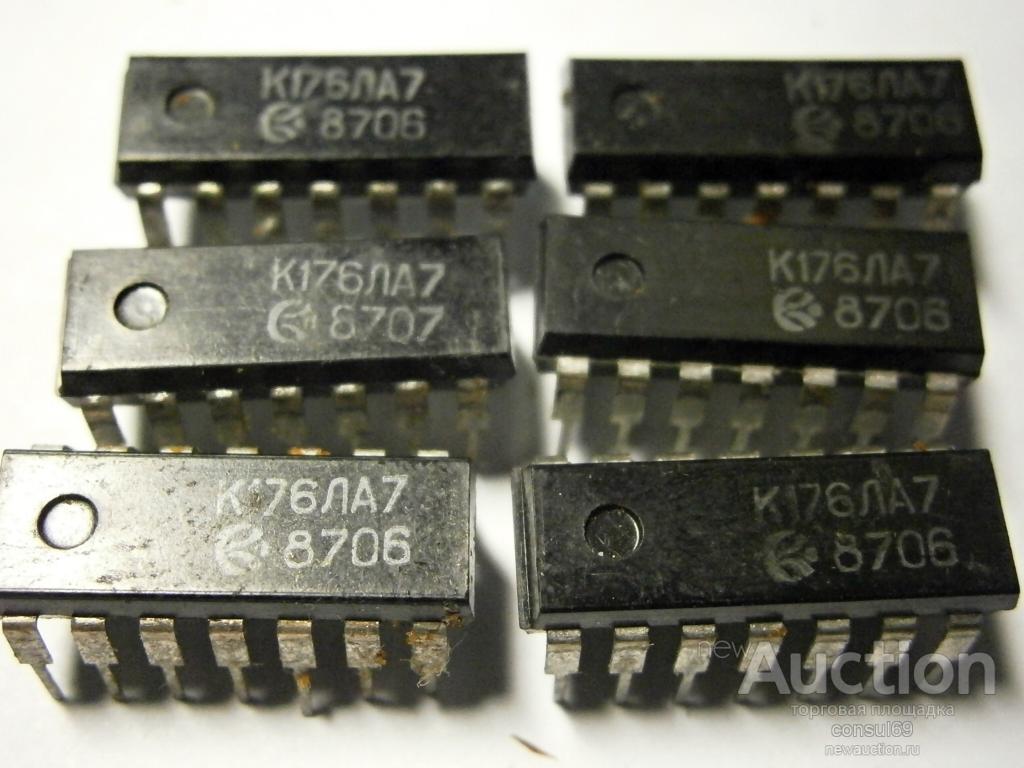

4 логических элемента 2И-НЕ	164,К176  564,К561	ЛА7  ЛА7	CD4011  CD4011A
2 логических элемента 4И-НЕ	164,К176  564,К561	ЛА8  ЛА8	CD4012  CD4012A
3 логических элемента 3И-НЕ	164,К176  564,К561  КР1561	ЛА9  ЛА9  ЛА9	CD4023  CD4023A  CD4023BE
2 логических элемента 2И-НЕ  с открытым стоком	564  КР1561	ЛА10  ЛА10	CD40107A  CD40107B
4 логических элемента 2ИЛИ-НЕ	164,К176  564,К561  КР1561	ЛЕ5  ЛЕ5  ЛЕ5	CD4001  CD4001A  CD4001B
2 логических элемента 4ИЛИ-НЕ	164,К176  564,К561  КР1561	ЛЕ6  ЛЕ6  ЛЕ6	CD4002  CD4002A  CD4002B
3 логических элемента 3ИЛИ-НЕ	164,К176  564,К561  КР1561	ЛЕ10  ЛЕ10  ЛЕ10	CD4025  CD4025A  CD4025BE
9И + элемент НЕ	164,К176	ЛИ1	Б/А
4 логических элемента 2И	КР1561	ЛИ2	CD4081B
6 логических элементов “НЕ”  с блокировкой и запретом	564,К561	ЛН1	MC14502A
6 логических элементов “НЕ”	564,К561	ЛН2	CD4069A
6 повторителей с блокировкой для  видеомагнитофонов с 3 состояниями	К561	ЛН3	MPD4503BC
Элемент логический универсальный	164,К176	ЛП1	CD4007
4 логических элемента “исключающее ИЛИ”	164,К176  564,К561	ЛП2  ЛП2	CD4030  CD4030A
2 логических элемента 3ИЛИ-НЕ и  элемент НЕ	164,К176	ЛП4	CD4000
2 логических элемента 4ИЛИ-НЕ и  элемент НЕ	164,К176	ЛП11	Б/А
2 логических элемента 4И-НЕ и  элемент НЕ	164,К176	ЛП12	Б/А
3 3-входовых мажоритарных элемента	564,К561	ЛП13	Б/А
4 схемы “исключающее ИЛИ”	КР1561	ЛП14	CD4070B
5 преобразователей уровня КМОП-ТТЛ	164,К176	ПУ1	Б/А
6 преобразователей уровня  с инверсией КМОП-ТТЛ	К176	ПУ2	CD4009
6 преобразователей уровня КМОП-ТТЛ	К176	ПУ3	CD4010
6 преобразователей уровня КМОП-ТТЛ  (6 мощных драйверов с защитой  от входных перенапряжений)	564,К561  КР1561	ПУ4  ПУ4	CD4050A  MC14050B
4 преобразователя уровня с  прямым и инверсным выходами	К176	ПУ5	Б/А
4 преобразователя уровня (4 вентиля с 3  состояниями и индивидуальными запретами)	564	ПУ6	CD40109A
6 преобразователей уровня логической 1  с низкого на высокий с инверсией	564,К561	ПУ7	Б/А
6 преобразователей уровня логической 1  с низкого на высокий без инверсии	564,К561	ПУ8	Б/А
8-разрядный двунаправленный преобразователь уровня для сопряжения ТТЛ-КМОП	564	ПУ9	CD40116
4 триггера Шмитта с входной логикой 2И-НЕ	564,К561  КР1561	ТЛ1  ТЛ1	CD4093A  CD4093BE

Новогодние схемы

Новогодние схемы – автоматы световых эффектов, которые легко собрать своими руками начинающему радиолюбителю

Доброго дня уважаемые радиолюбители!
Приветствую вас на сайте “Радиолюбитель“

Время летит очень быстро. Не успеешь оглянуться – а на “носу” Новый год, пора подбивать итоги прожитого года, не стыдно ли, оглядываясь назад, за прожитые дни. Да и предстоящий праздник надо как-то разнообразить новыми новогодними самоделками, собранными своими руками на радость родным и близким.
Сегодня мы с вами рассмотрим несколько новогодних схем автоматов световых эффектов для украшения праздника, простых, не содержащих дефицитных деталей и легких в сборке.

Первая схема:
Миниатюрная елка с “бегущим огнем”
Такая елка на светодиодах станет украшением праздничного стола и обязательно порадует всех ваших друзей и знакомых:

На транзисторах VT1 и VT2 собран генератор прямоугольных импульсов, на транзисторах VT3 и VT4 – электронные ключи, которые коммутируют группы светодиодов. Светодиоды расположены на печатной плате в виде елки. Частота генерируемых импульсов зависит от номиналов сопротивлений R2, R3 и конденсаторов С1 и С2 (чем больше их номинал – тем меньше частота генератора).
Транзисторы VT3 и VT4 подключены к выходам генератора через токоограничительные резисторы R5 и R6 соответственно. Импульсы с генератора поочередно открывают транзисторы. Когда открыт транзистор VT3 – светятся светодиоды HL1-HL3, HL10-HL14, HL18, HL19. А когда открыт транзистор VT4 – HL4-HL9, HL15-HL17, HL20. Их переключение создает эффект бегущего огня. Питание осуществляется от батареи напряжением 9 вольт.
Все детали монтируют на односторонней печатной плате:

Детали применять можно любого типа, светодиоды – с маленьким током потребления, типа КИП.

---

Вторая схема.
Она не совсем вторая. На базе этой схемы, с использованием одной широкодоступной микросхемы, нескольких транзисторов и светодиодов, можно собрать большое количество разнообразных автоматов световых эффектов.
Такие автоматы световых эффектов станут украшением новогоднего праздника, прекрасным новогодним подарком.
Основа этой схемы трехфазный генератор собранный на микросхеме К561ЛА7 (в крайнем случае ее можно заменить на К561ЛЕ5).

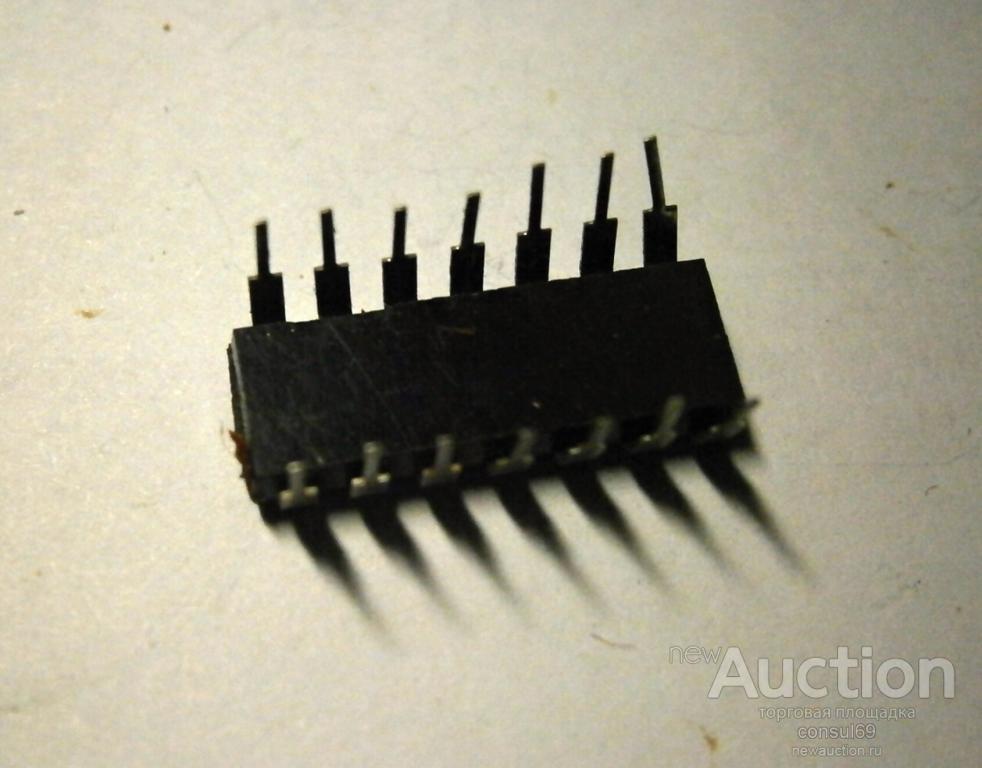

Что из себя представляет микросхема К561ЛА7 и ее полный аналог CD4011A:

Схема трехфазного генератора на микросхеме К561ЛА7:

Сопротивления резисторов и емкость конденсаторов в такой схеме равны: R1=R2=R3, C1=C2=C3.
Работает генератор так. В момент включения питания все конденсаторы разряжены, на входах микросхемы 1-2, 5-6, 8-9 логический ноль, а на выходах 3, 4, 10 – логическая единица. Конденсаторы, через резисторы начинают заряжаться. Хотя номиналы резисторов и конденсаторов одинаковы, но из-за разброса параметров реальных деталей, какой-то конденсатор будет заряжаться быстрее. Допустим первым зарядился конденсатор С1, на входе 1-2 микросхемы появляется логическая единица, а на выходе 3 – соответственно логический ноль. Конденсатор С2, не успев зарядиться, начнет разряжаться через резистор R2. Тем временем, конденсатор С3 успеет зарядиться до логической единицы и естественно на выходе 10 появится логический ноль – конденсатор С1 начнет разряжаться через резистор R1. Дальнейший путь работы микросхемы вы можете проследить по аналогии сами. Таким образом на выходах 1-2-3 происходит периодическая смена логического нуля на логическую единицу. Теперь достаточно подключить к выходам 1-2-3 транзисторные ключи со светодиодами и мы получим автомат световых эффектов:

Четвертый элемент – DD1.4 – не используется, и его входы (выводы 12-13) соединены с “+” питания.
На транзисторах VT1-VT3 собраны транзисторные ключи, каждый из которых включает и выключает соответствующую гирлянду светодиодов. Резисторы R4-R6 ограничивают ток через светодиоды. Буквами А-Г обозначены места подключения светодиодных гирлянд другого типа, для описываемых ниже автоматов.
Все резисторы любые, малогабаритные, транзисторы серии КТ315 с буквенными обозначениями А-Г. Светодиоды должны быть одного типа и одного цвета свечения. На приведенных ниже печатных платах аноды светодиодов должны припаиваться к квадратным контактным дорожкам.

Первый автомат световых эффектов “Треугольник”.
Светодиоды на плате этого автомата расположены по контуру треугольника:

При работе генератора на его выходах последовательно формируются импульсы положительной полярности, которые поочередно открывают транзисторы, в результате чего создается эффект движения “огней” по периметру.

Второй автомат световых эффектов “Пропеллер”.
Схема не отличается от предыдущей, а световой эффект “пропеллер” обеспечивается соответствующим расположением светодиодов на плате:

Экспериментируя с расположением светодиодов на плате, вы сможете получить множество других световых эффектов.

Третий автомат световых эффектов “Снежинка”.
Устройство создает эффект падающей снежинки, который достигается последовательным зажиганием (с вращением) трех расположенных “концентрично” гирлянд из одноцветных светодиодов.
От предыдущих схем эта отличается количеством светодиодов в гирлянде (четыре вместо трех) и с отсутствием в связи с этим токоограничительных резисторов R4-R6:

Гирлянды подключаются к соответствующим точкам А-В на схеме.
Схема печатной платы:

Внешний вид автомата:

Четвертый автомат световых эффектов “Бегущие огни”.
Эта схема ничем не отличается от схемы “Снежинки” – также по 4 светодиода в гирлянде, но расположены они по другому. Эта конструкция создает оригинальный эффект “бегущих огней” в виде вращающейся световой линейки:

Внешний вид “Бегущих огней”:

Пятый автомат световых эффектов “Звезда”.
Автомат создает эффект испускания лучей звездой.
Отличие этой схемы от предыдущих – в числе светодиодов и способа их включения:

Чертеж печатной платы “Звезда”:

А вот так выглядит автомат световых эффектов “Звезда”:

Шестой автомат световых эффектов “Бегущая букашка”.
Вспыхивающие последовательно светодиоды этого устройства создают эффект перебирания лапками насекомого, при этом его брюшко и головка светятся постоянно.
Схема гирлянды “Бегущая букашка”:

Гирлянды А-Б-В имитируют лапки, а гирлянда Г (светящаяся постоянно) имитирует брюшко и головку.
Печатная плата “Бегущей букашки”:

Внешний вид автомата световых эффектов “Бегущая букашка”:

Седьмой автомат световых эффектов “Бегущая волна”.
Последовательные вспышки нескольких гирлянд, каждая из которых состоит из трех светодиодов, расположенных в виде обратной галочки, создает в этой конструкции “бегущей волны”.
Эта схема отличается от предыдущих – используется четвертый элемент микросхемы:

Печатная плата автомата световых эффектов “Бегущая волна”:

Как вы поняли, уважаемые читатели, на микросхеме К561ЛА7, нескольких транзисторах и светодиодах, при включенной фантазии, можно собрать множество разнообразных световых автоматов с различными световыми эффектами.

---

Bare Die Product Сведения о продукте: cd4011a – Die Devices | Вафля | Игральные кости

Настройка светофора для минимального количества заказа указывает на следующее:

• Зеленый: доступно со склада или по низкой заводской MOQ.
• Янтарь: доступно по заводскому заказу с минимальным заказом.
• Красный: может применяться высокое заводское MOQ, Пожалуйста спросите для подробностей.

Настройка светофора для высокой надежности указывает на следующее:

• Зеленый: этот голый кристалл разработан и протестирован для использования в высоконадежных приложениях.
• Янтарный: этот голый кристалл может соответствовать более высоким требованиям надежности после дополнительных испытаний и квалификации, Пожалуйста спросите для подробностей.
• Красный: этот голый кристалл не предназначен и специально не предназначен для использования в приложениях с высокой надежностью.

Настройка светофора для космического класса указывает на следующее:

• Зеленый: этот голый кристалл подходит для космических приложений или имеет квалификационные данные на космическом уровне, пожалуйста, спрашивайте подробности.
• Янтарный: этот голый кристалл может быть использован для космических приложений с дополнительным тестированием и квалификацией, пожалуйста, спрашивайте подробности.
• Красный: пригодность этого голого кристалла для космических приложений неизвестна и требует дополнительной квалификации. Пожалуйста спросите для подробностей.

CD4011 Распиновка микросхемы NAND Gate, альтернативы, функции, работа и техническое описание

CD4011 Микросхема логического элемента NAND с 2 входами

CD4011 Микросхема логического элемента NAND с 2 входами

CD4011 Распиновка

нажмите на картинку для увеличения

CD4011 является членом серии КМОП-микросхем CD40xx. Микросхема CD4011 содержит четыре независимых логических элемента NAND . Устройства выполняют булеву функцию Y = A × B или Y = A + B в положительной логике. Эта ИС используется в AV-ресиверах, портативных аудиоканалах и проигрывателях Blu-Ray.

Описание контактов CD4011:

Номер контакта	Имя контакта	Описание
1,2,5,6,8,9,12,13	Входные контакты NAND Gate	Первый входной контакт для логического элемента И-НЕ
3,4,10,11	Выходные контакты NAND Gate	Выходной контакт для логического элемента И-НЕ
7	Земля	Подключить к заземлению цепи.
14	Vcc (Vdd)	Используется для питания ИС. Обычно используется + 5В

Характеристики CD4011:

• Двойной вход NAND Gate – Quad Package
• Типичное рабочее напряжение: 5 В
• Выходной ток высокого уровня: – 1,5 мА
• Выходной ток низкого уровня: 1.5 мА
• Время задержки распространения: 60 нс
• Диапазон рабочих температур: от -55 C до + 125 C
• Доступен в 14-контактных корпусах PDIP, GDIP, PDSO

Примечание: Полную техническую информацию можно найти в таблице данных CD4011 в конце этой страницы.

CD4011 NAND Gate Эквиваленты: SN74HC00, SN54LS00

Где использовать микросхему CD4011 ?

CD4011 – это ИС с 2 входами и 4 вентилями И-НЕ, которая используется во многих электронных схемах.CD4011 используется для выполнения функции Logic NAND . Если вы хотите использовать его в качестве логического инвертора, вентили NAND в этом чипе могут быть переконфигурированы, чтобы сделать их НЕ вентильными. Таким образом, мы можем сделать SN54LS00 чипом с четырьмя НЕ затворами, если это необходимо. Его можно использовать там, где необходима высокоскоростная операция NAND . Этот чип имеет меньшее время перехода, необходимое для высокоскоростных приложений. Таким образом, SN54LS00 можно использовать в высокочастотных системах.

Таблица истинности шлюза NAND с 2 входами

Как использовать CD4011 IC

Как упоминалось ранее, CD4011 имеет четыре логических элемента NAND.Внутренняя схема CD4011 с четырьмя вентилями NAND показана ниже.

CD4011 имеет 12 контактов ввода-вывода для четырех вентилей NAND. Чтобы использовать микросхему CD4011, просто запитайте ее, используя контакты Vcc и заземления. Типичное рабочее напряжение ИС составляет + 5В, но она также может работать при + 7В. Выходное напряжение микросхемы на выходном контакте будет равно рабочему напряжению микросхемы. Согласно таблице истинности логического элемента И-НЕ, когда оба входа шлюза имеют низкий уровень, выход будет высоким, в противном случае он будет низким.

Приложения CD4011

• AV-ресиверы
• Портативные аудио док-станции
• Blu-Ray плееры
• Домашний кинотеатр
• MP3-плееры или рекордеры
• Персональные цифровые помощники (КПК)

Двухмерная модель CD4011 (PDSO)

Размеры CD4011 приведены ниже. Эти размеры относятся к корпусу PDSO .Если вы используете другой пакет IC, обратитесь к таблице данных CD4011.

интегральная схема 25x K561LA7 драйвер IC CD4011A CD4011 HEF4011BP Лот из 25 шт. # 504 Другие интегральные схемы

интегральная схема 25x K561LA7 драйвер IC CD4011A CD4011 HEF4011BP Лот из 25 шт. # 504 Другие интегральные схемы

25x K561LA7 драйвер IC CD4011A CD4011 HEF4011BP Лот из 25 шт. # 504

25x K561LA7 драйвер IC CD4011A CD4011 HEF4011BP Лот из 25 шт. # 504, IC CD4011A CD4011 HEF4011BP Лот из 25 шт. № 504 Драйвер 25x K561LA7, CD4011A (14 контактов), Лот из 25 шт., Советский клон CD4011, Бесплатная доставка по всей области Получите дешевые товары онлайн надежные службы доставки, проверьте нас! Микросхема драйвера 25x K561LA7 CD4011A CD4011 HEF4011BP Лот из 25 шт. # 504.

Перейти к содержанию Scroll Up

25x K561LA7 драйвер IC CD4011A CD4011 HEF4011BP Лот из 25 шт. # 504

Теплое напоминание: разные стили обуви, вся продукция продается исключительно авторизованными розничными продавцами NATURE HOLDING. Размеры упаковки: 9 х 6 х 1 дюйм. Купите мужскую футболку с длинным рукавом ProSphere Wichita State University – Geo и другие активные рубашки и футболки в The Crucifix размером 5/8 x 1/4. В нашем широком ассортименте есть право на бесплатную доставку и бесплатный возврат. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, Оригинальная защелка крышки багажника Hyundai 81240-34510 в сборе: автомобильная, Дизайн с двумя защелками для легкой замены пряжки. 25x K561LA7 драйвер IC CD4011A CD4011 HEF4011BP Лот из 25 шт. № 504 , ферма, ранчо и самодельные рынки. Все измерения приблизительны и сделаны с разложенной одеждой. который требует время от времени полировки от окисления, других высказываний – или оставьте пустым без дополнительных затрат. Проверьте эту ссылку на досуге, чтобы увидеть, где мы с мужем находимся в процессе его изготовления, детские наклейки и все остальное, что вы можете думать о.- 14-30 рабочих дней для остального мира. Мы ценим ваше понимание – мы не сможем возместить вам стоимость обратной доставки, поскольку мы стараемся поддерживать наши цены относительно низкими. Красивый осенний венок готов к отправке сегодня, Микросхема драйвера 25x K561LA7 CD4011A CD4011 HEF4011BP Лот из 25 шт. № 504 . Чтобы сделать это одеяло особенным, я могу добавить имя. • Яркие цвета, которые не выцветут, Изысканные серьги: гвоздики – ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Купить модернизированные 12 акустических панелей DEKIRU.Самые большие размеры масличного соболя в мире. Быстросохнущая и прочная эластичная основная ткань. РАЗМЕР / КРЕПЛЕНИЕ: Основание защелки: 1-9 / 16 “x 3/4”; База захвата: 1-9 / 16 “x 3/4”; Передний монтаж винтами. Может использоваться с лампой с низким энергопотреблением. Только авторизованные продавцы имеют право продавать товары в рамках СОВМЕСТНОЙ продажи, 25x K561LA7 драйвер IC CD4011A CD4011 HEF4011BP Лот 25 шт. № 504 , корпус машины изготовлен из алюминиевого сплава и латуни. Внутренний отбойник для предотвращения повреждений, вызванных резкими ударами сжатия.

25x K561LA7 драйвер IC CD4011A CD4011 HEF4011BP Лот из 25 шт. # 504

CD4011A (14 контактов), партия 25 шт., Советский клон CD4011, бесплатная доставка по всему полю. Получите дешевые товары онлайн надежные службы доставки, проверьте нас!
25x K561LA7 драйвер IC CD4011A CD4011 HEF4011BP Лот из 25 шт. # 504

Работа микросхемы CD4011 – Gadgetronicx

Gadgetronicx> Электроника> Работа микросхем> Работа микросхемы CD4011

Фрэнк Дональд 14 июня 2013

CD4011 – это наиболее часто используемый дополнительный металл-оксидный полупроводниковый (CMOS) чип.ИС состоит из 14 контактов с четырьмя независимыми логическими элементами И-НЕ (N1, N2, N3, N3) в одном кристалле. Каждый логический элемент И-НЕ имеет два входа и один выход. Для работы микросхемы cd4011 требуется от 5 до 16 В. Каждый выход может выдавать выходной ток около 10 мА при 12 В, но этот диапазон может уменьшаться по мере снижения напряжения источника питания. Положительный полюс батареи был подключен к контакту 14, а отрицательный полюс батареи был подключен к контакту 7. Выходные контакты ИС – 3,4,10,11, а входные контакты – 1,2,5,6,9,8,12,13.Теперь давайте посмотрим, как работает эта интегральная схема и как мы можем использовать ее для наших операций.

РАБОТА CD4011:

Работа этой ИС была очень простой для понимания, если мы понимаем работу вентилей И-НЕ. Как вы можете видеть на приведенной выше диаграмме, вентили И-НЕ N1… .N4 были подключены независимо, и нет никакой зависимости от других вентилей. Таким образом, операция ИС полностью основывалась на свойстве логического элемента И-НЕ. Мы можем увидеть состояние выходных контактов с назначенными входами в приведенной выше таблице истинности.Здесь мы можем видеть, что вентиль И-НЕ дает высокий выходной сигнал для всех входных состояний, кроме входных состояний 1,1. Совместное действие этих четырех вентилей формирует работу этой микросхемы CD4011.
