Разница между частотой вращения магнитного поля и ротора в асинхронных генераторах определяется коэффициентом s, называемым скольжением, который выражается соотношением:

s = (n – n_r )/n .

Здесь:
n – частота вращения магнитного поля.
n_r – частота вращения ротора.

Связь между угловой частотой вращения магнитного поля ω и угловой частотой вращения ротора ω_r асинхронной машины можно выразить следующим образом:

ω = ω_r /(1 – s) ,

что следует из определения скольжения.
В общем случае угловая частота вращения магнитного поля

ω = 2πn .

Так как частота генерируемых колебаний

f = pn ,

где р – число пар полюсов, то

ω = 2πf_/p .

Аналогично угловая частота вращения ротора

ω_r = 2πn_r или ω_r = 2πf_r /p ,

где f_r = pn_r – электрическая частота вращения ротора.
Электрическая угловая частота вращения ротора

ω_r p = 2πf_r

В режиме автономного асинхронного генератора частота вращения магнитного поля, определяющая частоту генерируемых колебаний, зависит от частоты вращения ротора и от нагрузки, характеризуемой скольжением. Если нагрузка отсутствует, а включенная емкость и частота вращения ротора остаются постоянными, т.е. C = cоnst и ω_r = cоnst, то частоту генерируемых колебаний можно выразить через параметры колебательного контура, который образуется собственной индуктивностью статорной обмотки и емкостью конденсатора.

При отмеченных условиях уравнение электрического равновесия, выраженное через мгновенные значения напряжений на синхронном индуктивном сопротивлении

X_L = ωL и на конденсаторе X_C = ωC, принимает вид:

u_L + u_C = 0 .

После подстановок:

u_L = Ldi/dt и di/dt = C d ²u/dt ²

где

i = C du_C /dt ,

и преобразований, уравнение примет вид

d ²u_C /dt ² + u_C /LC = 0

Примем, что напряжение на конденсаторе изменяется по синусоидальному закону:

u_C = U_C sinωt ,

тогда

d ²u_C /dt ² = -ω ²U_C sinωt

,

С учетом последних соотношений из дифференциального уравнения находим:

ω = 1/√LC ,

откуда

f = 1/2π√LC

Таким образом, частота генерируемых колебаний при холостом ходе автономного асинхронного генератора определяется из условия резонанса емкости конденсатора и собственной индуктивности обмотки статора.
Если принять, что при холостом ходе скольжение s = 0, то получим

ω ≈ ω_r

Тогда

f _{≈ pnr = fr}

Последнее выражение можно представить в виде

f_r ≈ 1/2π√LC

Следовательно, при холостом ходе асинхронного самовозбуждающегося генератора параметры колебательного контура автоматически настраиваются на частоту, равную электрической частоте вращения ротора

.

Изменение значения включенной емкости при ω_r = cоnst или частоты вращения ротора при С = cоnst не нарушает вышеописанных равенств, если генератор остается в области устойчивой работы. В первом случае мы имеем одну характеристику намагничивания машины, соответствующую данному значению частоты вращения и семейство вольтамперных характеристик возбуждающей емкости, причем каждая из характеристик составляет с положительным направлением оси абсцисс угол

α_k = arctg(1/ωC_k ) ,

где k = 1, 2, 3 . .. Произведение собственных индуктивностей статорной обмотки и емкости конденсаторов остается практически постоянным, т.е.

L_kC_k = cоnst ,

так как вследствие нелинейности кривой намагничивания происходит соответствующее изменение индуктивности. Так с увеличением емкости ток холостого хода и степень насыщения магнитной цепи возрастают, а индуктивность уменьшается. Значение установившегося напряжения определяется точкой пересечения кривой намагничивания и вольтамперной характеристики конденсаторов.

Во втором случае, т.е. при переходе к новым значениям установившихся частот вращения с емкостью С = cоnst, мы имеем семейство кривых намагничивания и семейство вольтамперных характеристик возбуждающей емкости. Углы наклона последних к положительному направлению оси абсцисс находятся теперь по соотношению

α_k = arctg(1/ωC₎ ,

Значение установившегося напряжения в каждом случае определяется точкой пересечения кривой намагничивания и вольтампер ной характеристики конденсаторов для данной угловой частоты

ω_k .

Получим теперь выражение для частоты генерируемых колебаний при нагрузке, полагая, что емкость конденсаторов и частота вращения ротора не изменяются. Выполнив необходимые преобразования из вышеописанных формул, получим:

f = f_r /(1 – s ) ,

или

f = pn_r /(1 – s ) ,

Заметим, что частота вращения ротора в большинстве случаев выражается в об/мин а не в сек/мин, тогда запишем

f = pn_r /60(1 – s ) ,

Частота генерируемых колебаний при постоянной частоте вращения ротора и возрастающей нагрузке несколько уменьшается, так как на устойчивой части механической характеристики асинхронной машины скольжение пропорционально нагрузке. С другой стороны, уменьшение частоты

f при С = cоnst объясняется увеличением собственной индуктивности фазы статора вследствие возрастания коэффициента взаимоиндукции. Последнее вызывается размагничивающим действием тока ротора.

Продолжение следует.

Ещё статьи для ознакомления:
Синхронный и асинхронный генератор. Отличия.
Асинхронный генератор. Характеристики.
Дизель-генераторы.

---

Замечания и предложения принимаются и приветствуются!

Критическая частота вращения ротора | Высокочастотные электрические машины

Подробности

Категория: Электрические машины

• электродвигатель

Содержание материала

• Высокочастотные электрические машины
• Введение
• Уравнения определения размеров
• Определение магнитных проводимостей
• Взаимодействие полей
• ВЧ асинхронные двигатели
• Выбор пазов и обмоток АД
• Переходные режимы ВЧ-двигателей
• Определение моментов АИД
• Индукторные генераторы
• Сверхвысокоскоростные криогенных
• Индукторные генераторы
• Торцевые машины
• Магнитные опоры ротора
• Опоры на газовой подушке
• Критическая частота ротора
• Устранение шумов ВЧ
• Способы пуска и торможения
• Эксплуатация индукторных машин
• эксплуатация в криогенных

Страница 16 из 20

При проектировании сверхвысокоскоростных двигателей особое внимание необходимо уделять выбору критической скорости вращения, при которой возникает резонанс радиальных колебаний и вибраций двигателя. Для обеспечения высокого класса чистоты шлифуемой поверхности следует строить сверхвысокоскоростной электрошпиндель малой мощности, с минимальным расстоянием между опорами, с первой критической частотой вращения, превышающей номинальную. При регулировании частоты вращения необходимо, чтобы в рабочем диапазоне частоты вращения ротора не совпадали пи с одной из критических. Первая критическая частота вращения сверхвысокоскоростного асинхронного электрошпинделя на шарикоподшипниках может быть найдена по методике, изложенной в (Л. 10). Пуск двигателя производят при отсутствии момента нагрузки на валу (рис. 6-5).

Рис. 6-5. К расчету критической скорости электрошпинделя.
1 — шлифовальный круг; 2 — обрабатываемое кольцо.
Поэтому прогиб вала определяется массой ротора и силой электромагнитного притяжения к статору при наличии некоторого эксцентрицитета  с учетом прогиба вала от действия центробежных сил составляет по расчету пкрт=178,5-10 об/мин. При номинальной нагрузке при шлифовании с учетом всех сил, действующих на ротор, критическая частота вращения ηΚρ™=78· 10s об/мин.

Пуск электрошпинделя осуществляется, когда пкрт>лв, и поэтому происходит без затруднений. При переходе от холостого хода к наибольшей нагрузке частота вращения ротора снижается незначительно, не более чем на 5—10%. При номинальной или даже при небольшой нагрузке (в процессе шлифования) двигатель не достигает критической частоты вращения пкрт и работает нормально. Критическая частота вращения ротора, смонтированного на воздушных опорах, определяется по формуле пкр=60fр/р; здесь fр — собственная частота поперечных колебаний ротора, которая может быть определена, если рассматривать ротор как незакрепленную свободную балку:

где Е — модуль упругости материала ротора; J — момент инерции ротора; g — ускорение свободного падения; G —сила тяжести; αρ=2,5-3,0; Т0 — сила магнитного притяжения ротора.

В собранном двигателе ротор, включая подшипники, имеет некоторый небаланс вращающихся деталей, который может вызвать вибрации, биения. Появляющиеся при этом переменные нагрузки вредно действуют на подшипники, увеличивая их износ, а также износ цапф.

Силу неуравновешенной массы можно определить по известной формуле. Так, например, при величине статического небаланса в 5-10-3 Н и частоте вращения 100·103 об/мин возникает дополнительная нагрузка, равная 680 И.
При указанной частоте вращения вал ротора изготовляется с диаметром цапф 7:9 мм, поэтому такая дополнительная нагрузка приведет к выходу из строя подшипников или к поломке самого вала ротора. Это свидетельствует о необходимости тщательной динамической балансировки ротора со всеми вращающимися деталями, включая подшипники.
Вначале балансировка ротора производится на прецизионной балансировочной машине с повышенной чувствительностью. Наибольшую точность динамической балансировки обеспечивают станки с электромагнитными датчиками. Точность динамической балансировки роторов на балансировочном станке РТМ-18 при частоте вращения 1 500—3 000 об/мин достигает 5·10-3 Н·м. На этом станке можно балансировать роторы со следующими данными:
– Длина ротора между опорами, мм от 40 до 600
– Внешний диаметр пакета ротора, мм от 20 до 350
– Масса ротора, кг                                                                                     от 0,03 до 50
Обычно ограничиваются точностью балансировки ротора до 1·10-6—2·10-7 Н · м.
Рассмотрим кратко порядок сборки сверхвысокоскоростного электрошпинделя. Сборку электрошпинделя начинают с посадки шарикоподшипников на вал ротора. Посадка шарикоподшипников производится весьма точно: внутреннее кольцо подшипника — с натягом до 2 мкм, наружное кольцо — с зазором 4—6 мкм. Прецизионные шарикоподшипники имеют сепаратор с малым удельным весом и высокой прочностью. При частоте вращения до 60-103 об/мин применяют подшипники с текстолитовым сепаратором на шифонной основе. При больших частотах вращения более надежен в работе найлоновый сепаратор, обладающий низким коэффициентом трения и высокой износоустойчивостью. Такой сепаратор выдерживает значительные напряжения, возникающие под действием центробежных сил. обусловленных собственной массой, и мало подвержен износу в результате трения скольжения шариков о сепаратор. В собранном двигателе должен быть обеспечен такой предварительный осевой натяг шарикоподшипников, при котором отсутствует аксиальный зазор в шарикоподшипниках, т. е. обеспечивается высокая жесткость опоры. От величины осевого натяга шарикоподшипников зависит срок службы и точность обработки детали, шлифуемой сверхвысокоростным электрошпинделем внутришлифовального станка. Осевой зазор в рассматриваемых двигателях недопустим. Поэтому во всех электрошпинделях предусматриваются системы, осуществляющие осевой натяг.
При сборке электрошпинделя сначала устанавливают на вал нерабочей стороны подшипник и стакан. Затем вал вместе со стаканом вставляют в корпус и начинают собирать всю переднюю часть электрошпинделя. После установки необходимого натяга подшипника стакан фиксируется в корпусе. По концам вала устанавливают крышки, а затем балансировочные шайбы.
Согласно нормативам на вибрацию размах вибрации для асинхронных двигателей единой серии 2—3-го габаритов составляет 5— 8 мкм. Так как по ГОСТ 2789-59 электрошпиндели относятся к машинам 1-го класса, то допускаемое радиальное биение выходного вала электрошпинделя не должно быть более 2—4 мкм.
По окончании сборки двигателя производят его динамическую балансировку. Балансировку двигателя в собранном виде начинают при сравнительно низких частотах вращения. Например, прежде чем включить электродвигатель на 120-103 об/мин, следует произвести обкатку шарикоподшипников в течение нескольких часов при частотах вращения (48, 60, 96)·103 об/мин. На всех этих скоростях производится динамическая балансировка путем размещения грузиков в гнездах балансировочных шайб. Грузики в гнездах тщательно заделываются и завинчиваются так, чтобы они не могли вылететь при вращении ротора. Затем двигатель ускоряют до номинальной частоты вращения, снова балансируют и обкатывают.
До сих пор еще не имеется приборов для динамической балансировки двигателя в собранном виде; последняя ведется на производстве опытными мастерами и зависит от их навыков.

• Назад
• Вперёд

• Назад
• Вперёд

org/BreadcrumbList”>
• Вы здесь:
• Главная
• Оборудование
• Эл. машины
• Устройство и ремонт электрических машин

Еще по теме:

• Испытания по определению электрических величин электрических машин
• Основные повреждения электродвигателей
• Двигатели типа ДАБ
• Методы сушки электрических машин
• Автоматизация испытаний электрических машин

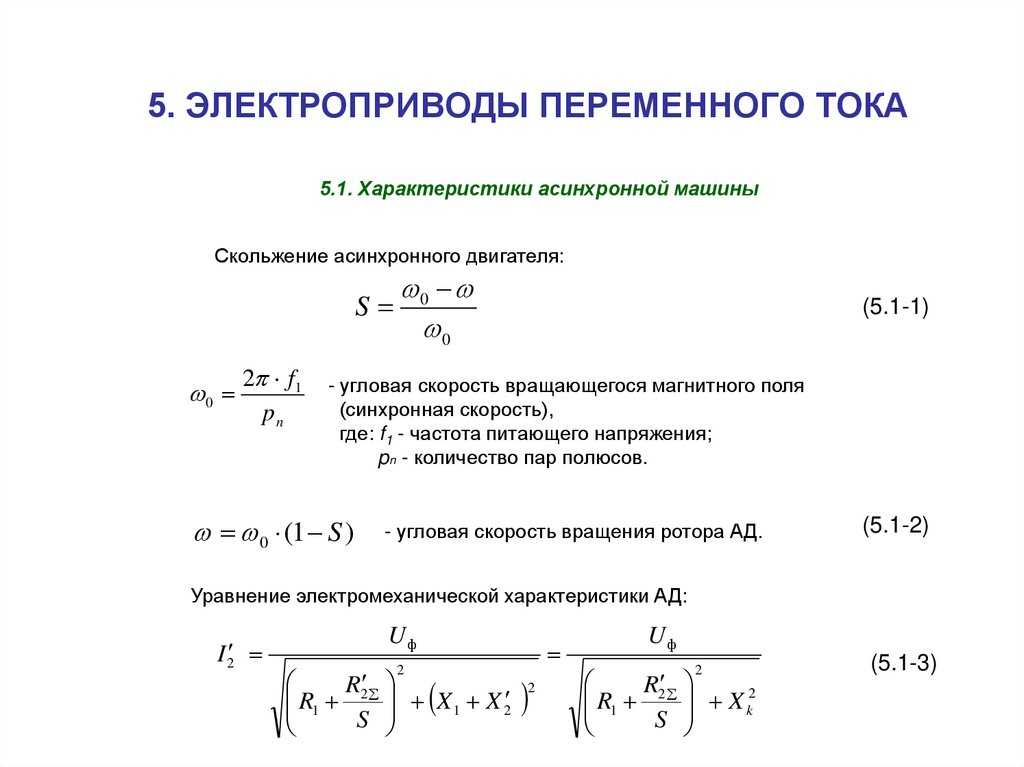

Скорость скольжения в асинхронном двигателе — электрическое напряжение
