Частотомер victor vc3165: Частотомер Victor VC3165 по лучшей цене

Частотомер Dagatron 8023

Оптимизированный для применения в области высоких частот, частотомер Dagatron UC-8023 с разрешением 9 разрядов в секунду измеряет частоту, период, интервала времени и отношения частот

• Диапазон частот 0,1 Гц…1500 МГц
• 3 входа, с раздельным и суммарным подсчетом
• Чувствительность 30мВ
• Дисплей: 9 разрядов, высокое разрешение: 0,01 мГц/с


Частотомер EZ Digital FC-3000

Измерительный прибор для определения частоты, периода повторения, числа оборотов в минуту и подсчета суммы импульсов

• Диапазоны измерения: вход A: 0,1 Гц. ..100 МГц, вход C: 80 МГц…3,0 ГГц

• Высокостабильный опорный генератор: < 5×10^-6/месяц
• Высокая чувствительность: 20 мВ
• Дисплей: 9 разрядов, высокое разрешение: 0,01 мГц/с

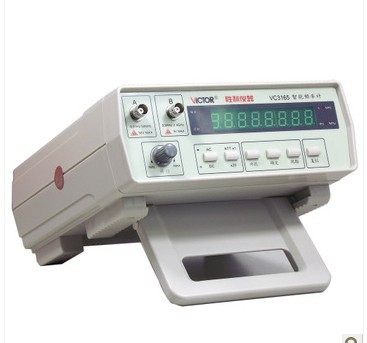

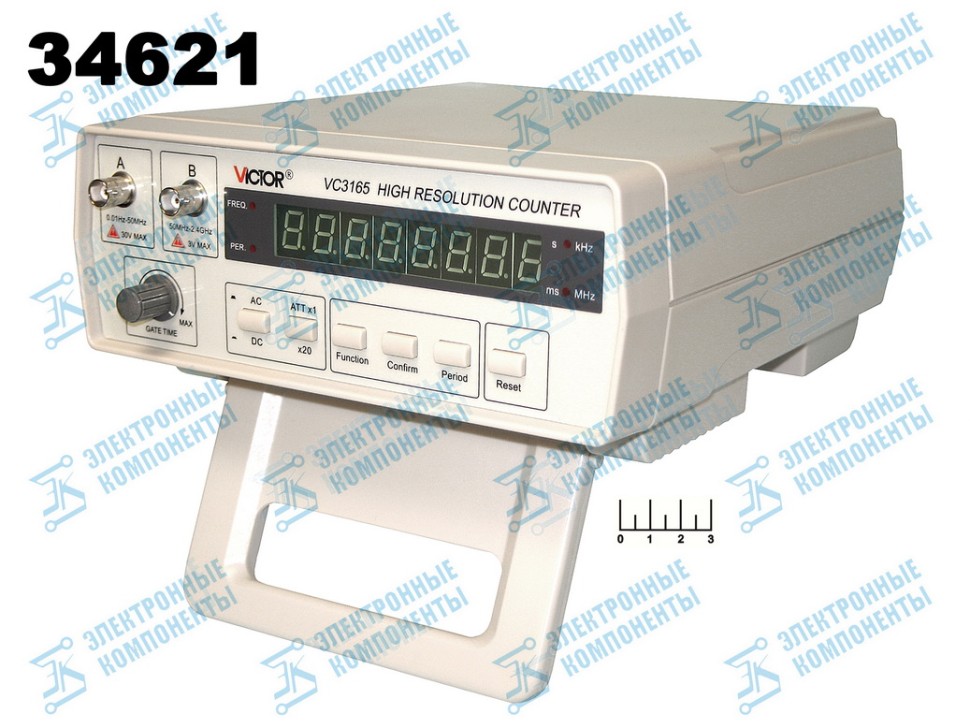

Частотомер Victor VC3165

Высокоточный многофункциональный частотомер предназначен для измерения частоты, периода повторения и подсчета количества импульсов

• Диапазон частот 0,01 Гц…100 МГц (вход A), 50 МГц…2,4 ГГц (вход B)
• Чувствительность: 30…50мВ (вход A), 50…200мВ (вход B)
• 8-разрядный цифровой дисплей
• Внутренняя стабильность 2×10^-5 / месяц


Частотомер EZ Digital FC-1300

Измерительный прибор для определения частоты, периода повторения, уровня (пиковое значение)

• Диапазоны измерения: вход 1: 10 Гц. ..220 МГц, вход 2: 100 МГц…3,0 ГГц (опция: 5,0 ГГц)
• Высокостабильный опорный генератор: < 5×10^-7
• Высокая чувствительность: 22 мВ
• Дисплей: 9 разрядов

Частотомер EZ Digital FC-7150u

Измерительный прибор для определения частоты, периода повторения, временных интервалов, отношения частот на входах A и B, подсчет общего количества импульсов

• Диапазон частот 0,1 Гц…1500 МГц
• 3 входа, с раздельным и суммарным подсчетом
• Чувствительность 25 мВ (0,1 Гц…100 МГц), 35 мВ (до 1100 МГц) 70 мВ (1100 МГц…1500 МГц)
• 9-разрядный цифровой дисплей со скоростью измерения 0,01 МГц в секунду

Скопметр Protek 2401

Программируемый универсальный осциллограф-мультиметр Protek 2401

• Полоса пропускания осциллографа: 1 МГц
• 2 канала
• Цифровой мультиметр True RMS с разрешением 5000 отсчетов
• Измерение постоянного и переменного напряжения, сопротивления, частоты
• Рабочий диапазон частот 50 Гц…20 кГц
• Изолированный интерфейс RS-232C для связи с компьютером

Скопметр Protek 2405

Программируемый универсальный осциллограф-мультиметр Protek 2405

• Полоса пропускания осциллографа: 5 МГц
• 2 канала
• Частота дискретизации 50 МГц
• Цифровой мультиметр True RMS с разрешением 5000 отсчетов
• Изолированный интерфейс RS-232C для связи с компьютером
• Сохранения в память до 16 осциллограмм

Частотомер EZ Digital FC-7015

Измерительный прибор для определения частоты, периода повторения, подсчета общего количества импульсов, оборотов в минуту

• Диапазон частот 0,1 Гц. ..100 МГц
• Чувствительность 25 мВ
• 9-разрядный цифровой дисплей
• Внутренняя стабильность 5×10^-6 / год

Автомобильный осциллограф-мультиметр Protek 2800

Снят с производства

• Полоса пропускания осциллографа 1 МГц
• 2 независимых канала, автоматическая настройка режимов
• Цифровой мультиметр True RMS с разрешением 5000 отсчетов
• Память на 8 экранов + 45 встроенных эталонных осциллограмм автомобильных датчиков
• Режим реального времени
• Подсветка дисплея

Скопметр-регистратор Protek 2505

Скопметр-регистратор Protek 2505

• Полоса пропускания осциллографа: 5 МГц
• 2 канала
• Глубина памяти 512 отсчетов
• Частота дискретизации 50 МГц, режим реального времени

• Цифровой мультиметр True RMS с разрешением 5000 отсчетов

Цифровой скопметр OWON HDS1021M

Портативный цифровой скопметр OWON HDS1021M

• Полоса пропускания осциллографа: 20 МГц

• Макс. частота дискретизации: в реальном времени 100 МГц
• Режимы синхронизации АВТО, НОРМ, ОДНОКРАТНЫЙ, ВИДЕО (поля или строки), подключаемые фильтры НЧ и ВЧ
• Встроенный литиевый аккумулятор обеспечивает 6 часа автономной работы
• Режим курсорных измерений
• Количество каналов: 1

Цифровой осциллограф OWON PDS5022S

Осциллограф цифровой OWON PDS5022S

• Полоса пропускания осциллографа: 25 МГц
• Макс. частота дискретизации: в реальном времени 100 МГц
• Количество каналов: 2
• Глубина памяти 5K на канал, вертикальное разрешение 8 бит

• Большой 20 см цветной ЖК-дисплей, разрешение 640×480
• Доступная цена. Предназначен для образовательных целей, может также служить и для исследования низкочастотных сигналов

Цифровой осциллограф OWON PDS6042S

Осциллограф цифровой Owon PDS6042S

• Полоса пропускания осциллографа: 40 МГц

• Макс. частота дискретизации: в реальном времени 250 МГц

• Глубина памяти 5K, вертикальное разрешение 8 бит

• 4 ячейки памяти для запоминания осциллограмм
• В комплекте с литиевым аккумулятором обеспечивает до 4 часов автономной работы (опция)
• Доступная цена

Осциллограф смешанных сигналов OWON MSO7102T

Цифровой осциллограф смешанных сигналов OWON MSO7102T

• Полоса пропускания осциллографа: 100 МГц
• Макс. частота дискретизации в реальном времени: 500 МГц
• Сбор данных: выборка, пиковый детектор, усреднение (4/16/64/128)
• Режимы синхронизации: фронт, видео (PAL, SECAM, NTSC – поле/строка), попеременный, дополнительный внешний вход синхронизации
• Автоматические измерения 6 параметров: амплитуды, частоты, периода, среднего значения, RMS
• Дисплей: цветной TFT 640×480, диагональ 20 см

Цифровой осциллограф смешанных сигналов RIGOL DS1062CD

Цифровой запоминающий осциллограф для смешанного типа сигналов RIGOL DS1062CD

• Полоса пропускания осциллографа: 60 МГц
• Макс. частота дискретизации: в реальном времени 400 МГц, в эквивалентном режиме 25 ГГц
• 16-канальный логический анализатор в комплекте с активным логическим пробником

• Режимы синхронизации Edge, Video, Pulse width, Slope, Alternative, Pattern, Duration, Hold-Off позволяют наблюдать сигналы сложной формы
• Цифровые фильтры (НЧ, ВЧ, полосовой и режекторный)
• Госреестр № 33711-07


Цифровой скопметр OWON HDS3102M-N

Портативный 2-канальный цифровой скопметр OWON HDS3102M-N

• Полоса пропускания осциллографа: 100 МГц

• Глубина памяти 6 Kб, вертикальное разрешение 8 бит

• Макс. частота дискретизации: в реальном времени 500 МГц
• Режимы синхронизации АВТО, НОРМ, ОДНОКРАТНЫЙ, ВИДЕО (поля или строки), подключаемые фильтры НЧ и ВЧ
• Количество каналов: 2
• Жесткий кейс

Цифровой осциллограф RIGOL DS1062CA

Осцилограф цифровой RIGOL DS1062CA

• Полоса пропускания осциллографа: 60 МГц
• Макс. частота дискретизации: в реальном времени – 2 ГГц (1 ГГц каждый канал), в эквивалентном режиме – 10 ГГц
• Скорость обновления экрана до 2000 фреймов в секунду облегчает захват редких событий
• Хранение: 10 осциллограмм + 10 режимов
• Интерфейсы: RS-232, USB device, USB host, Pass/Fail output (изолированный)
• Госреестр № 33711-08


Цифровой скопметр Hantek DSO1060

Цифровой осциллограф-мультиметр (скопметр) Hantek DSO-1060

• Полоса пропускания осциллографа: 60 МГц
• Макс. частота дискретизации: в реальном времени 150 МГц, в эквивалентном режиме 50 ГГц
• Количество каналов: 2
• Запоминание 15 осциллограмм и установок
• Цветной ЖК-дисплей, 5,7 дюйма, разрешение 320×240 точек

• Мультиметр на 6600 отсчетов: напряжение (AC/DC), ток (AC/DC), сопротивление, емкость, прозвонка, диодный тест


Г4-116

Прибор для проверки и настройки различных радиоприемных устройств и их узлов

• Диапазон частот: 4. ..300 МГц
• Погрешность установки частоты: ±1%
• Пределы регулировки выходного напряжения: 0,5×10е^-6…0,5 В
• Пределы установки АМ: 0…90%

Цифровой осциллограф смешанных сигналов RIGOL DS1102CD

Цифровой осциллограф для смешанного типа сигналов RIGOL DS1102CD

• Полоса пропускания: 100 МГц
• Количество каналов: 2
• Макс. частота дискретизации: в реальном времени 400 МГц, в эквивалентном режиме 25 ГГц
• Интерфейсы: RS-232, USB device, USB host, Pass/Fail output (изолированный)
• Глубина памяти до 1М (UltraZoom), вертикальное разрешение 8 бит

• Госреестр № 33711-07


СИАНЬ БЕЙЧЭН ЭЛЕКТРОНИКА КО., ЛТД.

Просмотреть все категории

Ваша корзина

Что нового!

VICTOR 205 Цифровой мультиметр 5999 отсчетов 73,99 $

VICTOR 205 Цифровой мультиметр 5999 отсчетов 73,99 $

VICTOR 205A Цифровой мультиметр 5999 цифр дисплей 64,99 $

Подробнее » 03

Цифровой мультиметр, мультиметр с клещами, настольный Мультиметр, Калибратор процессов, Генератор функций, Частотомер

Избранные категории

Информационный бюллетень
для оптовой продажи

о последних предложениях и предложениях Подпишитесь сегодня!

Лучшие предложения

Горячие продажи

Новые поступления

Зачем покупать товары оптом у нас?

Лучший оптовый склад Лучший оптовый складЯвляясь ведущей оптовой компанией в мире, мы поставляем более 100 тысяч высококачественных товаров и товаров известных торговых марок по оптовым ценам. Испытайте профессиональное обслуживание и качественную продукцию, сделанную в Китае уже сегодня.		Бесплатно присоединиться Регистрация занимает всего несколько секунд и является бесплатной, после чего у вас будет собственная новая корзина для покупок, которую вы можете заполнить всем, чем захотите! Все, что вам нужно, чтобы начать, это действующий адрес электронной почты. Начните покупать онлайн и получите сделку сегодня!
Нет минимального заказа Большинство наших продуктов не имеют требований к минимальному заказу, поэтому вы можете делать покупки в розницу по оптовым ценам! Оптовики могут делать большие покупки и получать еще большие скидки! Просмотрите наш огромный ассортимент продукции прямо сейчас и убедитесь в этом сами.		Быстрая доставка всех наших оптовых запасов Мы используем DHL, EMS и UPS для доставки всех наших посылок. Доставка со склада victor-multimeter.com в основные пункты назначения в Северной Америке, Европе и Австралии занимает всего от 2 до 5 дней. Закажите сегодня и будьте спокойны!
Легко заказать Вы можете заказать товары через victor-multimeter.com. Мы принимаем основные кредитные и дебетовые карты, а также поддерживается безопасный способ оплаты PayPal. Мы также принимаем банковские переводы и платежи Western Union. Начните сегодня!		Безопасные покупки в Интернете Безопасность является главным приоритетом на victor-multimeter.com. Мы обеспечиваем безопасность всех данных транзакций с помощью передового поставщика решений безопасности VeriSign, чтобы ваша информация была в надежных руках. Никогда еще интернет покупки не были безопаснее и проще. Оставайтесь в безопасности онлайн вместе с нами.

О нас|Связаться с нами|Способы оплаты|Карта сайта|Часто задаваемые вопросы и помощь

Copyright © 2010-2014 Все права защищены

LEAP#466

Все о частотомере Victor VC3165.

Примечания

Я использую частотомер Victor VC3165 в течение некоторого времени, и он оказался очень надежным. немного комплекта. Я использовал его в основном для сигналов от постоянного тока до нескольких сотен МГц, хотя его диапазон расширить до 2,4 ГГц.

Я купил свой в магазине Instruments World Store на aliexpress.

Далее следует обзор работы и небольшой обзор внутреннего устройства устройства.

Корпус

В приборе используется стандартный корпус. Передняя и задняя панели хорошо продуманы, хотя ручка управления гейтом находится ниже входов каналов. может быть неудобно добраться с прикрепленными выводами.

В полученном мной устройстве некоторые надписи на кнопках были только на китайском языке, поэтому я наклеил собственные надписи на английском языке. Руководство доступно в электронном виде на английском языке, что помогло!

Взгляд внутрь корпуса:

режимов функций и счетчиков

Функциональная клавиша выбирает один из 3 режимов. Используемый входной канал зависит от режима:

Переключатель переменного/постоянного тока

В режиме 3 переключатель переменного/постоянного тока выбирает между низкочастотными сигналами переменного тока. и сверхнизкочастотные сигналы постоянного тока (измерение постоянного тока требуется для всего, что ниже 100 Гц).

Управление воротами

Ручка управления гейтом регулирует время гейта (диапазон зависит от режима). Это может быть важно для правильного захвата сигнала с требуемой точностью.

• короткое время стробирования: более быстрое измерение, но более низкое разрешение
• более длительное время стробирования: более медленное измерение, но более высокое разрешение

Блок питания

VC3165 имеет малошумящий линейный источник питания. Питание от сети понижается трансформатором с первичными обмотками, переключаемыми на 220В/110В.

Приблизительно 9 В переменного тока стабилизируется до 5 В с помощью стабилизатора напряжения с малым падением напряжения KA78R05.

Основная плата

Я не проследил схему, но интересно отметить, что она появляется быть версией обычного счетчика CMOS с AT89Микропроцессор C4051 в управлении.

Основной источник тактового сигнала находится в экранированном корпусе. Это может быть даже «хрустальная печь» с регулируемой температурой, но я не уверен. Были некоторые мысли о том, чтобы обеспечить хорошую защиту:

• верхняя крышка облицована заземляющей пластиной
• каждая входная цепь внешнего интерфейса находится в собственном экранированном корпусе

Листинг ИС:

• AT89C4051 8-разрядный микроконтроллер CMOS с флэш-памятью 4 КБ
• 74F74PC Двойной D-триггер, запускаемый положительным фронтом, асинхронная предустановка и сброс
• 74LS373N Восьмеричная прозрачная защелка
• 74HC393N двойной 4-битный двоичный счетчик
• 74HC153N Двойной селектор/мультиплексор данных с 4 на 1 линию, неинвертирующие выходы
• 7555 Таймер CMOS 555
• LM393 Двойной дифференциальный компаратор
• KA78R05 Регулятор напряжения 5 В с малым падением напряжения

На передней плате дисплея установлен микрочип CF775-04/P (кажется, вариант PIC), предназначенный для управления дисплеем.
