Чем лучше соединять провода: 3 простых способа соединить провода

3 простых способа соединить провода

В первую очередь вы должны понимать, что в разных условиях могут применяться различные типы соединений. И их выбор зависит от конкретно поставленной задачи.

Например, соединять провода малых сечений до 2,5мм2 в компактной распредкоробке, гораздо удобнее клеммниками или зажимами. А вот если речь идет о штробе или кабельном канале, то здесь уже на первое место выходят гильзы.

Рассмотрим три наиболее простых и одновременно надежных вида соединений.

Начнем с соединения типа СИЗ. Расшифровывается он как:

• Соединительный

• Изолирующий

По виду напоминает простой колпачок. Бывает разных цветов.

Причем каждый цвет означает принадлежность к конкретным сечениям жил.

В этот колпачок вставляются жилы и скручиваются между собой.

Как делать правильно, сначала скрутить жилы и после этого одеть колпачок или закручивать их непосредственно самим СИЗом, подробно рассматривается в статье “Колпачок СИЗ для скрутки проводов. ”

В итоге, благодаря СИЗу у вас получается старая добрая скрутка, только сразу же защищенная и изолированная.

Вдобавок ко всему, с подпружиненным контактом, который не дает ей ослабнуть.

Кроме того, этот процесс можно слегка автоматизировать, применив насадку под СИЗы для шуруповерта. Об этом также рассказывается в вышеприведенной статье.

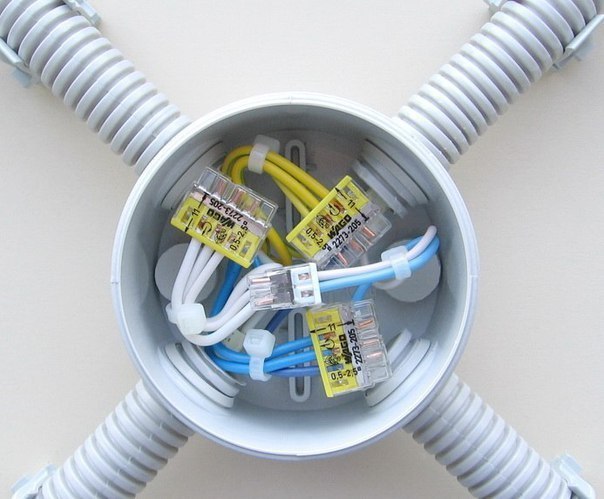

Следующий вид – это клеммники Wago. Они также бывают разных размеров, и под разное количество соединяемых проводов – два, три, пять, восемь.

Ими можно стыковать между собой как моножилы, так и многопроволочные провода.

Причем это можно реализовать как в разных типах Ваго, так и в одном единственном.

Для многопроволочных, у зажима должна быть защелка-флажок, которая в открытом состоянии без труда позволяет вставить провод и зажать его внутри после защелкивания.

Эти клеммники в домашней проводке по заявлению производителя спокойно выдерживают нагрузку до 24А (свет, розетки).

Попадаются отдельные компактные экземпляры и на 32А-41А.

Вот наиболее популярные типы зажимов Wago, их маркировка, характеристики и под какое сечение рассчитаны:

Серия 2273Серия 221-222Серия 243Серия 773Серия 224

Есть еще и промышленная серия под сечения кабелей до 95мм2. Клеммы у них действительно большие, но принцип работы практически такой же, что и у маленьких.

Когда замеряешь нагрузку на таких зажимах, с величиной тока более 200А, и при этом видишь, что ничего не горит и не греется, у многих пропадают сомнения в продукции Wago.

Если у вас зажимы Ваго оригинальные, а не китайская подделка, и при этом линия защищена автоматическим выключателем с правильно подобранной уставкой, то такой вид соединения по праву можно назвать самым простым, современным и удобным в монтаже.

Нарушите какое-либо из вышеприведенных условий и результат будет вполне закономерным.

Поэтому не нужно ставить wago на 24А и при этом защищать такую проводку автоматом на 25А. Контакт в этом случае при перегрузке у вас выгорит.

Всегда правильно подбирайте именно клеммники ваго.

Автоматы, как правило, у вас уже стоят, и защищают они в первую очередь электропроводку, а не нагрузку и конечного потребителя.

Также есть достаточно старый вид соединения, типа клеммных колодок. ЗВИ – зажим винтовой изолированный.

С виду это очень простое винтовое подключение проводов между собой. Опять же бывает под разные сечения и разнообразных форм.

Вот их технические характеристики (ток, сечение, размеры, крутящий момент винтов):

Однако ЗВИ имеет ряд существенных недостатков, из-за которых его нельзя назвать самым удачным и надежным соединением.

В основном таким способом можно соединить только два провода друг с другом. Если конечно специально не выбирать большие колодки и не пихать туда по несколько жил. Что делать не рекомендуется.

Такое винтовое подключение хорошо подходит для моножил, а вот для многопроволочных гибких проводов – нет.

Для гибких проводов вам придется их прессовать наконечниками НШВИ и нести дополнительные затраты.

В сети можно найти видеоролики, где в качестве эксперимента микроомметром замеряются переходные сопротивления на разных типах соединений.

Удивительно, но наименьшее значение получается у винтовых зажимов.

Но не следует забывать, что этот эксперимент относится к “свежим контактам”. А попробуйте сделать такие же замеры через год или два интенсивной эксплуатации. Результаты будут совершенно другими.

Соединение меди и алюминия

Зачастую попадается ситуация, когда необходимо соединить медный проводник с алюминиевым. Так как химические свойства меди и алюминия разные, то прямой контакт между ними, при доступе кислорода приводит к окислению. Нередко даже медные контакты на автоматических выключателях подвержены такому явлению.

Образуется оксидная пленка, возрастает сопротивление, происходит нагрев. Здесь рекомендуется применять 3 варианта, чтобы этого избежать:

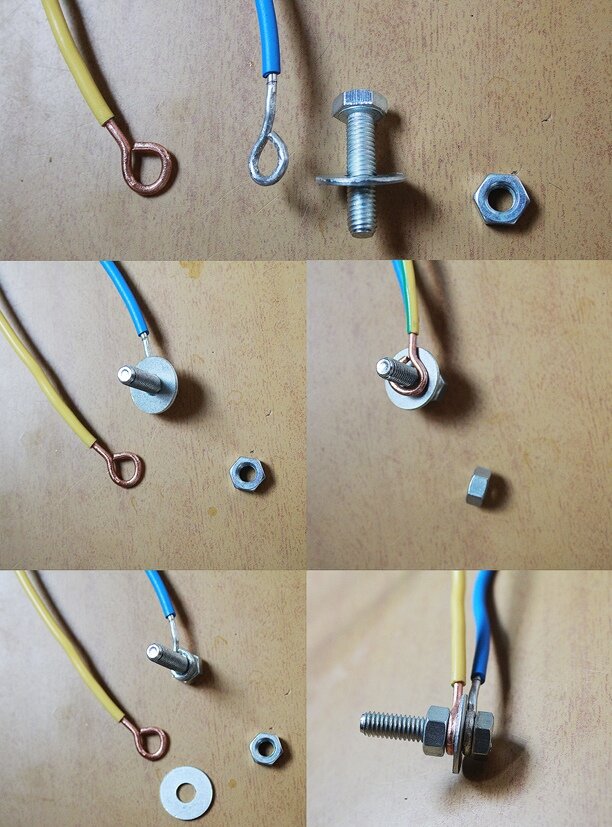

• болт + гайка со стальными шайбами

Они убирают прямой контакт между алюминием и медью. Связь происходит через сталь.

• специальные клеммники Wago с пастой

Контакты разведены между собой по отдельным ячейкам, плюс паста предотвращает доступ воздуха и не дает развиваться процессу окисления.

• использование медно-алюминиевых переходных гильз ГМА

Гильзы

Третий простой способ соединения проводников это опрессовка гильзами.

Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:

• Гильза

• Медная

• Луженная



Для соединения чисто алюминиевых – ГА (гильза алюминиевая):

Для перехода с меди на алюминий специальные переходные ГАМ:

Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.

После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.

При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.

Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.

До сечений 35мм2 можно применять и механический с большим размахом ручек.

Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.

Самое важное в этой работе – это правильно подобрать размер гильзы.

Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.

Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.

Только после этого можно прессовать.

После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ.

Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.

Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.

Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.

Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.

Безусловно ни СИЗы, ни Wago, вы для этих целей использовать не будете, а вот гильзы ГМЛ – самое оно! При этом все выходит компактно и легко уменьшается хоть в штробе, хоть в кабельном канале.

Сварка и пайка

Помимо всех вышеприведенных способов соединения есть еще два вида, которые опытные электрики по праву считают самыми надежными.

• электрическая сварка

• пайка проводов

Однако такой вид стыковки никак нельзя отнести к простым. Он требует наличия специального оборудования, которого даже у 90% электриков зачастую нет в наличии.

Да и не всегда даже с его помощью можно соединить алюминиевый моножильный провод с гибким медным многопроволочным. Кроме того, вы навсегда оказываетесь привязаны к розетке или удлинителю.

А если поблизости вообще нет ни напряжения, ни генератора? Подробнее

При этом элементарные пресс-клещи наоборот, у 90% эл.монтажников как раз таки присутствуют. Не обязательно для этого приобретать самые дорогие и навороченные.

Например, аккумуляторные. Удобно конечно, ходи и только кнопочку нажимай.

Со своей задачей опрессовки хорошо справляются и китайские собратья. Причем весь процесс по времени занимает не более 1 минуты.

Способы соединения проводов – как самостоятельно соединить электрические провода и кабеля

В наших домах важную роль играет электропроводка.

Именно от нее зависит правильная и бесперебойная работа техники. Большинство проблем с электропроводкой возникает из-за разрывов. Поэтому важно знать основные способы соединения проводов. От этого зависит надежность работы проводки и ваша безопасность. При должных навыках вы можете соединить электрические кабели самостоятельно. После изучения техники безопасности и инструкций этот процесс не покажется вам сложным.

Как соединить провода

Существуют различные способы правильного подсоединения проводов. Следует помнить, что не каждый метод позволит вам соединить между собой медные и алюминиевые провода – для этого стоит использовать клеммы.

Чтобы соединить провода и кабели, нужно выбрать один из существующих способов:

• соединение скруткой;
• метод спайки или сварки;
• соединение с помощью клеммных колодок;
• присоединение опрессовкой;
• способ бандажирования.

Все эти варианты имеют свои достоинства и недостатки – они будут указаны ниже. Вам же остается только выбрать тот метод, который больше всего подходит под вашу ситуацию.

Как соединить кабели и провода скруткой

Скрутка является традиционным и проверенным способом. Для соединения нужно выполнить следующие действия:

• взять два провода и снять штатную изоляцию в размере пяти сантиметров;
• плотно скрутить их;
• провести изоляцию скрутки с помощью изоленты, термоусадочной трубки или специальных изоляционных клемм.

Если вы соединяете провода в распределительной коробке, можно собрать в одну скрутку до шести проводов. Следовательно, вы берете столько проводов, сколько нужно в вашей ситуации. Подобный метод соединения не подойдет, если вам надо соединить медный провод с алюминиевым. В таких случаях нужно применять другие способы присоединения проводов.

Этот метод соединения электрических проводов является самым простым, но не самым надежным – механическая скрутка может быть ослаблена под воздействием разнообразных факторов.

Как соединить провода пайкой и сваркой

Более безопасной технологией подсоединения проводов считаются пайка и/или сварка. Такой метод отличается особой надежностью. Но для проведения работ по пайке проводов нужно иметь ряд навыков и материалов:

• знание основ электромонтажа;
• канифоль;
• оловянно-свинцовый припой;
• паяльник.

Когда вы изучили вопрос и запаслись всем необходимым, можно приступать к пайке:

• возьмите два провода и оголите их для скрутки;
• покройте электрические провода не очень толстым слоем припоя;
• скрутите провода;
• проведите спайку при помощи паяльника;
• дайте проводам остыть.

Такой способ является гарантом надежности и долговечности. Он обеспечит надежный контакт проводов – они прослужат вам многие годы без перебоев.

Чтобы провести сварку кабелей или электрических проводов, необходимы силовой трансформатор мощностью 400-600 Вт и углеродные электроды. Сам процесс соединения проводов схож с техникой пайки. Когда вы их соединили, нужно обеспечить изоляцию любым удобным способом. При проведении пайки и сварки сначала следует оголить место соединения проводов и плотно скрутить их.

Главными недостатками таких методов подсоединения являются сложность монтажного процесса и высокая вероятность порчи проводов. Поэтому внимательно изучите технику безопасности при пайке и сварке электрических проводов.

Способы соединения проводов при помощи клеммных колодок

Клеммы являются современным вариантом соединения кабелей и проводов. Эти специальные коробки и пластины продаются в готовом виде и имеют изолированные отсеки для соединения. Такой способ очень прост и надежен. Для соединения вы можете выбрать следующие варианты:

• клеммные колодки. Они выпускаются в виде пластин с определенным количеством отверстий. С помощью прочного зажима электрические провода соединяются в ячейках колодки;
• пружинные клеммы. При присоединении проводов нужно провести зачистку и установку в специальные ячейки. Провода фиксируются особой пружиной внутри устройства;
• ответвительные клеммы. Их используют для ответвления проводов. Такие клеммы представляют собой прибор с двумя пластинами с канавками для проводов. Зажимать провода нужно четырьмя винтами.

Это основные виды клемм для соединения проводов. На современном рынке их множество – вы можете легко выбрать подходящий вариант. Главным достоинством клемм является то, что провода не нужно изолировать – вы можете спокойно соединять медные кабели с алюминиевыми.

Соединение проводов методом опрессовки

Опрессовка заключается в сжатии и деформации специальной гильзы и находящегося в ней провода. Существуют два типа опрессовки:

• сплошное обжатие;
• местное вдавливание.

Проходит опрессовка по следующему алгоритму:

• провода из алюминия зачищают и обрабатывают смазкой. Лучше взять кварце-вазелиновую пасту. Медные провода достаточно смазать вазелином;
• возьмите специальную гильзу;
• вставьте в нее провода таким образом, чтобы стык был посередине;
• обожмите гильзу с двух сторон.

Если вам надо соединить провода из меди и алюминия, используйте медно-алюминиевую гильзу.

Метод бандажирования

Такой способ соединения можно использовать как в совокупности с другими методами, так и отдельно. Технология подключения очень простая:

• с проводов снимают слой штатной изоляции;
• провода плотно прижимают друг к другу;
• соединение нужно тщательно обмотать проволокой. Если вы соединяете медные провода, нужно использовать медную проволоку. Для алюминиевых электрических проводов необходима проволока из алюминия.

По надежности метод бандажирования можно сравнить с методом скрутки. Но он достаточно быстрый и эффективный.

Перед началом работы

Здесь перечислены основные способы соединения проводов своими руками. Вы можете выбрать любой из них. Главное, нужно четко следовать инструкциям и советам специалистов при соединении электрических проводов. Только ответственность и добросовестность при работе обеспечат надежность проводки и вашу безопасность.

Перед началом работы с электрическими проводами и кабелями убедитесь, что они отключены. Также заранее следует запастись всеми необходимыми материалами и инструментами. Следует помнить, что почти каждый способ требует тщательной изоляции стыков проводов после завершения соединения.

Процесс соединения проводов и кабелей является ключевым при подключении электропроводки. Правильное соединение дает гарантию безопасности использования электричества, поэтому к процедуре нужно подходить предельно ответственно.

Если у вас есть сомнения перед началом работы с проводкой, лучше обратиться к специалисту. Но подробные инструкции помогут вам детально разобраться в способах соединения проводки.

5 различных способов соединения проводов, объяснение

Вы начертили схему, разложили компоненты и готовы собрать воедино свой последний электрический проект. Хотя на бумаге все выглядит великолепно, вы обнаружите, что ключевой компонент вашего проекта зависит от провода, который слишком короток для фактической сборки. Ну так что ты делаешь?

За исключением разборки этой детали для припайки более длинного провода, самым простым и надежным способом будет соединить удлинительный провод. Вот пять лучших методов сращивания проводов, которые обеспечат надежное соединение независимо от имеющихся в вашем распоряжении инструментов.

1. Скрутка и лента

2 изображения

Для любого проекта, где вам нужно временное решение, или проекта, который будет в основном стационарным, простое скручивание проводов, обмотанных изолентой, может помочь. Хотя это никоим образом не так жизнеспособно, как другие методы в этом списке, в крайнем случае он, безусловно, может помочь!

Преимущества простого маневра скручивания и изоленты заключаются главным образом в экономичности — не требуются никакие инструменты, кроме рулона изоленты. Из-за характера соединения его можно очень легко переделать или усилить позже; в результате это отличное решение для создания прототипа сборки, прежде чем переходить к более постоянному сращиванию.

Изюминкой этого метода было бы использование проволочной гайки — это маленькие пластиковые колпачки, которые действуют как надежный корпус для размещения витой пары проводов. Хотя они более безопасны, они также немного более громоздки, и их может быть трудно поместить в маленькое шасси.

2. Пайка

Естественный переход от скручивания и ленты к пайке обеспечивает безопасный, электрически надежный и недорогой метод соединения двух проводов. Компромисс для этого двоякий: стоимость приема при покупке качественного паяльника и кривая обучения, связанная с правильными методами пайки. Тем не менее, паяльник для электроники, как крыло для самолета — без него далеко не уедешь.

Связанный: Советы, которые следует учитывать перед покупкой нового паяльника

При сращивании проводов с помощью пайки необходимо помнить о нескольких важных вещах: как определить сплошное паяное соединение и как его выполнить.

Во-первых, обратите внимание на место пайки – правильное соединение будет блестящим и гладким, в отличие от гротескного пятна припоя на двух проводах. Нам нужны блестящие и гладкие, а не комковатые и серые:

2 изображения

Кроме того, место пайки должно быть прочным — хорошенько потяните! Если он разваливается, это может быть слабым местом в вашем проекте — лучше выяснить это, прежде чем ставить все остальное на место.

Для достижения наилучших результатов пайки при сращивании проводов следуйте следующим рекомендациям:

1. Надежно скрутите трос – проверьте рывком.
2. Нанесите флюс на витую пару. Это способствует правильному распределению тепла и обеспечивает плавный поток припоя.
3. Лудите утюг небольшим количеством припоя, чтобы он имел блестящее покрытие.
4. Нагрейте витую пару снизу и нанесите припой сверху. Дайте припою расплавиться и стечь по проводам. Это поможет избежать комков припоя и обеспечить соединение на всем протяжении.

3. Термоусадочный стыковой соединитель

Сочетая в себе надежность паяного соединения с простотой использования скрутки и ленты, термоусаживаемый стыковой соединитель представляет собой простой и чистый способ сращивания проводов. Хотя паяльник не требуется, вам все равно нужен какой-то источник тепла. По словам производителей этих соединителей, лучше всего использовать тепловую пушку.

Чтобы использовать эти разъемы, просто наденьте трубку на один конец соединения, скрутите провода вместе и поместите разъем над витой парой. Как только будет применено достаточное количество тепла, паяное соединение расплавится, соединяя провода. Одновременно с этим термоусадочная пленка сожмется, обеспечивая аккуратный и замкнутый раствор для припоя.

Основным недостатком этих соединителей является стоимость — вам не только нужен специальный термофен, но и сами соединители стоят намного больше, чем эквивалентный припой и термоусадка, из которых они состоят. Тем не менее, это быстрое и чистое решение.

4. Обжимной стыковой соединитель

Для чего-то, что обладает прочностью припоя, но не нагревается, лучше всего использовать обжимное соединение. Требуется только обжимной инструмент и соответствующие соединители, обжим обеспечивает сверхпрочное соединение с минимальными затратами.

По сути, при обжатии провода сжимаются в соединительный элемент; сильное давление и трение обжимного инструмента обеспечивают газонепроницаемое соединение, что помогает предотвратить коррозию проводов. Обжимные соединения чрезвычайно механически прочны и очень устойчивы к механическим нагрузкам, что делает их идеальным соединением для проекта, который будет выполняться в движении или вне зависимости от погодных условий.

Недостатком такого механически прочного соединения является то, что оно необратимо. В отличие от паяного соединения, которое при необходимости можно расплавить и переделать, обжимное соединение — это одно и то же.

Связанный: Не выбрасывайте, перепрофилируйте: крутые идеи DIY с использованием старых кабелей и проводов

5. Клеммные колодки

Клеммная колодка, один из самых быстрых и громоздких способов сращивания проводов, обеспечивает гибкое соединение без использования каких-либо специальных инструментов. Если у вас есть отвертка, вы можете использовать клеммную колодку.

Подобные по конструкции винтовым клеммам, которые часто используются в оборудовании Hi-Fi, клеммные колодки формируют соединения, физически закрепляя концы проводов на месте. Контакт между двумя терминальными входами соединяет провода, и выполняется соединение.

Эти устройства идеально подходят для простого подключения и соединения более двух проводов вместе. Вместо того, чтобы пытаться спаять несколько проводов вместе, простая клеммная колодка может обеспечить контакт между десятками проводов одновременно.

Соединения — максимально эффективное использование имеющихся у вас проводов

Независимо от того, соединяете ли вы провода меньшего размера для перекрытия зазора или лучше интегрируете существующие компоненты в свои проекты, сращивание проводов — это бесценный навык, который нужно иметь на поясе с инструментами. Имея немного ноу-хау, вы можете превратить этот клубок обрезков кабелей в сокровищницу проводных решений.

Подключение и соединение проводов — Restarters Wiki

На этой странице рассказывается, как безопасно и надежно соединять, сращивать или соединять провода.

Содержание

• 1 Краткое описание
  • 1.1 Безопасность
• 2 Почини, пока не сломалось!
• 3 Винтовые, зажимные и пружинные клеммы
  • 3.1 Соединение сетевых кабелей
  • 3. 2 Соединители шоколадных блоков
  • 3.3 Соединители с пружинными клеммами
• 4 Пайка
  • 4.1 Пайка проводов для наушников
  • 4.2 Термоусадочные втулки под пайку
• 5 Обжим
  • 5.1 Обжим своими руками
• 6 Соединители с врезной изоляцией
• 7 Изоляция соединений

Резюме

Часто во время ремонта требуется подключение или повторное подключение проводов. Возможно, идет замена изношенного шлейфа или вышедшего из строя термопредохранителя. Просто скрутить провода вместе вряд ли когда-нибудь будет хорошей идеей, но есть несколько других способов сделать это.

Если вы регулярно занимаетесь ремонтом, возможно, вам будет полезно держать в ящике для инструментов несколько разъемов разных типов.

Безопасность

Там, где провода находятся под сетевым напряжением, важно, чтобы соединение было должным образом изолировано, а провода были зажаты, чтобы предотвратить натяжение соединения.

Даже если сетевое напряжение не задействовано, короткое замыкание в результате неизолированного соединения может привести к повреждению других компонентов.

Имейте в виду, что плохо выполненное соединение может нагреться и даже вызвать пожар.

Почини, пока не сломалось!

Очень распространенная неисправность — это обрыв провода наушников в месте его входа в гнездовой разъем. Если внешняя изоляция начинает трескаться, вы попали в долг! Простое решение — починить его с помощью Sugru. Он поставляется в формуемой форме, похожей на замазку, и застывает в течение 24 часов до синтетического каучука. Сформируйте немного вокруг кабеля, чтобы защитить поврежденный участок, придавливая его к разъему, чтобы предотвратить движение и постепенно утончая от разъема, избегая любой точки, в которой кабель может быть сильно изогнут.

Винтовые, зажимные и пружинные клеммы

Вероятно, самым старым методом соединения проводов является винтовая клемма. Головка винта может удерживать провод непосредственно или, что предпочтительнее, под шайбой, или винт может зажимать провод в отверстии латунной клеммы.

В случае многожильного провода всегда держите отдельные жилы вместе после снятия изоляции, плотно скрутив их вместе или, что еще лучше, нанеся немного припоя.

В первом случае убедитесь, что оголенный конец провода достаточно длинный, чтобы сделать полвитка вокруг винта, и всегда оборачивайте его вокруг винта в том же направлении, в котором вы будете его затягивать.

Там, где винт зажимает провод в отверстии на латунной клемме, часто бывает полезно снять достаточную изоляцию, чтобы вы могли согнуть оголенный конец вдвое, чтобы обеспечить достаточное сцепление винта. В качестве альтернативы нанесите припой на многожильный провод.

Соединение сетевых кабелей

Соединительная коробка с винтовыми клеммами для соединения сетевых кабелей. Убедитесь, что кабельные зажимы захватывают внешнюю оболочку (слева), а не только внутренние провода (справа).

Единственный способ безопасного соединения двух гибких сетевых проводов — это встроенная соединительная коробка с винтовыми клеммами. На каждом конце есть кабельный зажим, который необходимо использовать для зажима внешней изоляции, а не только внутренних проводов.

Электрики часто используют круглую распределительную коробку без кабельных зажимов, но это допустимо только в том случае, если все входящие в нее кабели закреплены по длине кабельными зажимами, часто прибитыми к балке.

Соединители шоколадных блоков

Соединитель шоколадных блоков. При использовании многожильного провода сначала скрутите жилы вместе (синий провод), а затем сложите их (красный провод).

Они поставляются в виде полос, которые можно легко разрезать в соответствии с количеством проводов, которые необходимо соединить. Они полезны для подключения проводов низкого напряжения, но не имеют формы кабельного зажима, поэтому их следует использовать только для сети, если вы можете гарантировать, что кабели не будут натянуты. Они содержат отверстие между каждой парой разъемов, которое можно использовать, чтобы привинтить их к прочному основанию.

Соединители Choc Block бывают разных размеров, например, 3A, 5A, 15A и т. д., но важно только, чтобы они были достаточно большими, чтобы в них можно было вставить провод, и, что более важно, чтобы провод был достаточно большим, чтобы его можно было захватить винт. Вы всегда можете снять немного дополнительной изоляции и сложить провод вдвое, чтобы винт лучше держался.

Если позволяет место, эти соединители могут быть полезны при замене плавкого предохранителя, который может перегореть от тепла паяльника. Однако вам, возможно, придется снять корпус, часто сделанный из мягкого пластика, который может расплавиться до того, как сработает термопредохранитель.

Соединители с пружинными клеммами

Соединители с пружинными клеммами.

Их существует несколько типов, и их можно использовать для быстрого и простого соединения без каких-либо инструментов (кроме снятия изоляции). Они часто используются для кабелей громкоговорителей и в моделях поездов, обеспечивая простой способ подключения или отключения так часто, как это необходимо. Полезно нанесение припоя на оголенный конец многожильного провода.

Набор соединителей Wago.

9Соединители 0002 Wago представляют собой распространенную запатентованную форму пружинных соединителей, которые бывают нескольких различных типов. Они предназначены для соединения двух или более проводов, для сети или для низкого напряжения. У некоторых есть рычаг, который можно поднять или нажать, чтобы освободить пружину, но с другими вы просто вставляете проволоку внутрь, и нет никаких видимых средств для ее освобождения. Хитрость с ними заключается в том, чтобы скручивать проволоку вперед и назад, сильно натягивая ее.

Пайка

Соединение припоем – провода сращиваются вместе (предпочтительный метод).

Паяное соединение – провода скручены вместе (не очень хорошо).

Скручивание проводов вместе и пайка часто является лучшим методом, но есть два способа сделать это. Если возможно, вы должны скрутить провода в линию перед пайкой, так как это делает соединение более прочным (и более аккуратным), чем скручивание концов вместе. Для этого требуется снять изоляцию с большей длины, и это может быть сложно, если провода различаются по диаметру или если один многожильный, а другой одножильный.

Провода должны быть чистыми, чтобы обеспечить хорошее соединение. Небольшой дополнительный флюс из флюсовой ручки никогда не причиняет вреда и часто облегчает процесс, если изоляция не была недавно удалена. В случае эмалированной проволоки эмаль необходимо соскоблить или сжечь. Если немного останется, это часто не имеет значения и может расплавиться с припоем. На самом деле некоторые проволочные эмали «пропаяны» и предназначены для плавления вместе с припоем, но обычно помогает первоначальная царапина, чтобы начать.

Пайка проводов для наушников

В проводах для наушников используется особый вид сверхгибкой проволоки, состоящей из множества отдельных тонких жил, покрытых эмалью. Три разъема для стереонаушников или четыре разъема для стереогарнитуры выполнены из эмали разного цвета. Вам нужно будет разделить пряди каждого цвета.

Эмаль может плавиться в припое, но часто помогает начать ее, аккуратно соскребая ножом, стараясь не сломать ни одной нити при этом. В качестве альтернативы вы можете сжечь эмаль пламенем.

Термоусадочные втулки для пайки

Если у вас нет под рукой паяльника, простое решение — использовать термоусадочные втулки для пайки. Они содержат кольцо низкотемпературного припоя в центре термоусадочной трубки. Убедитесь, что зачищенные концы проводов чистые, чтобы принять припой. Пропустите по одному проводу с каждого конца так, чтобы они перекрещивались в кольце припоя, а затем просто примените тепловую пушку. Это одновременно расплавляет припой и сжимает муфту, чтобы изолировать соединение.

Обжим

Обжимной соединитель.

Опрессовка выполняется быстро и легко, и обеспечивает очень надежное соединение, создавая микроскопические сварные швы между проводом и соединителем. Но для хорошего соединения требуются правильные обжимные соединители и обжимной инструмент. Инструмент для обжима и набор обжимных соединителей стоят недорого.

Обжимные соединители имеют несколько размеров с цветовой маркировкой, и важно использовать правильный. Слишком маленький, и вы не сможете вставить провод, или слишком большой, и он может быть неправильно захвачен. В дополнение к линейным соединителям, набор ассорти обычно содержит различные лепестковые, кольцевые и цилиндрические соединители, которые широко используются в автомобильной электрике.

Некоторые обжимные соединители, такие как показанный на рисунке, снабжены термоусадочной втулкой. Это можно узнать по заметно большему диаметру втулки на двух концах. При усадке с помощью тепловой пушки это герметизирует провода на каждом конце (при условии, что они не слишком тонкие), обеспечивая дополнительную защиту двух соединяемых проводов.

Другой тип обжимного соединителя имеет глухое отверстие, в которое вставляются оба соединяемых провода.

N.B. в целях безопасности, всегда хорошо дергайте обжимное соединение после его изготовления, чтобы убедиться, что оно надежное.

Самостоятельный обжим

Стандартные обжимные соединители чаще всего имеют большие размеры, используемые в автомобильной электрике, но они могут быть слишком большими для некоторых проводов, используемых в бытовых электроприборах и гаджетах. Например, если вам нужно заменить термопредохранитель с проволочным наконечником в фене, паровом утюге или чайнике. Пайка не рекомендуется, так как тепло от паяльника может привести к перегоранию сменного термопредохранителя.

В качестве альтернативы можно использовать узкие медные или латунные трубки, которые можно приобрести у поставщиков моделей. Выберите размер, в который удобно помещается провод. Отрежьте короткую длину, прокатив ее по плоской поверхности под лезвием канцелярского ножа, чтобы надрезать ее, а затем отломите. Вставьте по одному проводу в каждый конец и раздавите трубку на каждом проводе с помощью острогубцев или тупых кусачек (но если вы используете кусачки, будьте осторожны, чтобы не разрезать трубку).

N.B. Испытание на перетягивание, возможно, еще более важно для самодельного обжима.

1. Прокрутите медную или латунную трубку под канцелярским ножом, чтобы надрезать ее.

2. Отрежьте требуемую длину трубки.

3. Вставьте зачищенный провод в трубку и раздавите его.

Врезные соединители

Соединитель Scotchlok.

Соединители Scotchlok содержат кусок металла, который прорезает изоляцию и вгрызается в медный проводник. Они обычно используются в автомобильной электрике для соединения силовых проводов с целью поставки дополнительных аксессуаров. В них есть два отверстия для двух проводов, одно открытое сбоку, что позволяет надеть его на существующий провод, а другое – глухое отверстие для подключения провода к аксессуару. Если сжать его плоскогубцами, металлический кусок прорежет изоляцию обоих проводов и установит соединение. Откидной клапан позволяет закрыть его.

Вы также можете использовать один из них для соединения концов двух проводов, но вы должны использовать правильный размер для соединяемых проводов, чтобы он полностью прорезал изоляцию, не повредив медный провод внутри.

Изоляция ваших соединений

Некоторые типы соединителей являются самоизолирующими, если ни один из неизолированных проводов не оголен, но с другими вам обычно потребуется обеспечить некоторую форму изоляции.

• Лента из ПВХ является самой простой и легкой, но не обязательно самой аккуратной. НИКОГДА просто не перевязывайте треснувший шнур питания ПВХ-лентой.
• Термоусадочная трубка — отличный метод. Он поставляется в различных размерах и цветах, предварительно нарезанный или в виде непрерывной длины. Выберите размер, который не более чем в два раза превышает диаметр соединения, которое необходимо изолировать, и не забудьте надеть его на один из проводов перед их соединением! Если пайка, держите его подальше от утюга. Когда вы будете готовы, наденьте его на соединение и нагревайте с помощью тепловой пушки, пока он полностью не усядется. Если у вас нет термофена под рукой, вы можете держать его очень близко над паяльником, и он должен медленно сжиматься, но будьте очень осторожны, чтобы он не коснулся паяльника.
• Sugru можно использовать для изоляции соединения, как описано выше, например, в проводе для наушников, но не полагайтесь только на него, чтобы снять натяжение. Если вам нужно снять натяжение, то одним из решений будет завязать поводок узлом с обеих сторон соединения, чтобы дать Sugru что-то, за что можно было бы держаться.
• Заземляющий провод в типах сетевых кабелей, предназначенных для стационарной прокладки, часто неизолирован. Имеется зеленый и желтый полосатый кожух, который можно надеть на сетевую розетку или настенный выключатель, чтобы он не соприкасался с токоведущим соединением. Иногда это может быть полезно в других обстоятельствах, но избегайте его использования там, где следующий ремонтник может сбить с толку, думая, что это заземляющий провод, хотя это не так.
