3 простых способа соединить провода

В первую очередь вы должны понимать, что в разных условиях могут применяться различные типы соединений. И их выбор зависит от конкретно поставленной задачи.

Например, соединять провода малых сечений до 2,5мм2 в компактной распредкоробке, гораздо удобнее клеммниками или зажимами. А вот если речь идет о штробе или кабельном канале, то здесь уже на первое место выходят гильзы.

Рассмотрим три наиболее простых и одновременно надежных вида соединений.

Начнем с соединения типа СИЗ. Расшифровывается он как:

• Соединительный

• Изолирующий

По виду напоминает простой колпачок. Бывает разных цветов.

Причем каждый цвет означает принадлежность к конкретным сечениям жил.

В этот колпачок вставляются жилы и скручиваются между собой.

Как делать правильно, сначала скрутить жилы и после этого одеть колпачок или закручивать их непосредственно самим СИЗом, подробно рассматривается в статье “Колпачок СИЗ для скрутки проводов. ”

В итоге, благодаря СИЗу у вас получается старая добрая скрутка, только сразу же защищенная и изолированная.

Вдобавок ко всему, с подпружиненным контактом, который не дает ей ослабнуть.

Кроме того, этот процесс можно слегка автоматизировать, применив насадку под СИЗы для шуруповерта. Об этом также рассказывается в вышеприведенной статье.

Следующий вид – это клеммники Wago. Они также бывают разных размеров, и под разное количество соединяемых проводов – два, три, пять, восемь.

Ими можно стыковать между собой как моножилы, так и многопроволочные провода.

Причем это можно реализовать как в разных типах Ваго, так и в одном единственном.

Для многопроволочных, у зажима должна быть защелка-флажок, которая в открытом состоянии без труда позволяет вставить провод и зажать его внутри после защелкивания.

Эти клеммники в домашней проводке по заявлению производителя спокойно выдерживают нагрузку до 24А (свет, розетки).

Попадаются отдельные компактные экземпляры и на 32А-41А.

Вот наиболее популярные типы зажимов Wago, их маркировка, характеристики и под какое сечение рассчитаны:

Серия 2273Серия 221-222Серия 243Серия 773Серия 224

Есть еще и промышленная серия под сечения кабелей до 95мм2. Клеммы у них действительно большие, но принцип работы практически такой же, что и у маленьких.

Когда замеряешь нагрузку на таких зажимах, с величиной тока более 200А, и при этом видишь, что ничего не горит и не греется, у многих пропадают сомнения в продукции Wago.

Если у вас зажимы Ваго оригинальные, а не китайская подделка, и при этом линия защищена автоматическим выключателем с правильно подобранной уставкой, то такой вид соединения по праву можно назвать самым простым, современным и удобным в монтаже.

Нарушите какое-либо из вышеприведенных условий и результат будет вполне закономерным.

Поэтому не нужно ставить wago на 24А и при этом защищать такую проводку автоматом на 25А. Контакт в этом случае при перегрузке у вас выгорит.

Всегда правильно подбирайте именно клеммники ваго.

Автоматы, как правило, у вас уже стоят, и защищают они в первую очередь электропроводку, а не нагрузку и конечного потребителя.

Также есть достаточно старый вид соединения, типа клеммных колодок. ЗВИ – зажим винтовой изолированный.

С виду это очень простое винтовое подключение проводов между собой. Опять же бывает под разные сечения и разнообразных форм.

Вот их технические характеристики (ток, сечение, размеры, крутящий момент винтов):

Однако ЗВИ имеет ряд существенных недостатков, из-за которых его нельзя назвать самым удачным и надежным соединением.

В основном таким способом можно соединить только два провода друг с другом. Если конечно специально не выбирать большие колодки и не пихать туда по несколько жил. Что делать не рекомендуется.

Такое винтовое подключение хорошо подходит для моножил, а вот для многопроволочных гибких проводов – нет.

Для гибких проводов вам придется их прессовать наконечниками НШВИ и нести дополнительные затраты.

В сети можно найти видеоролики, где в качестве эксперимента микроомметром замеряются переходные сопротивления на разных типах соединений.

Удивительно, но наименьшее значение получается у винтовых зажимов.

Но не следует забывать, что этот эксперимент относится к “свежим контактам”. А попробуйте сделать такие же замеры через год или два интенсивной эксплуатации. Результаты будут совершенно другими.

Соединение меди и алюминия

Зачастую попадается ситуация, когда необходимо соединить медный проводник с алюминиевым. Так как химические свойства меди и алюминия разные, то прямой контакт между ними, при доступе кислорода приводит к окислению. Нередко даже медные контакты на автоматических выключателях подвержены такому явлению.

Образуется оксидная пленка, возрастает сопротивление, происходит нагрев. Здесь рекомендуется применять 3 варианта, чтобы этого избежать:

• болт + гайка со стальными шайбами

Они убирают прямой контакт между алюминием и медью. Связь происходит через сталь.

• специальные клеммники Wago с пастой

Контакты разведены между собой по отдельным ячейкам, плюс паста предотвращает доступ воздуха и не дает развиваться процессу окисления.

• использование медно-алюминиевых переходных гильз ГМА

Гильзы

Третий простой способ соединения проводников это опрессовка гильзами.

Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:

• Гильза

• Медная

• Луженная



Для соединения чисто алюминиевых – ГА (гильза алюминиевая):

Для перехода с меди на алюминий специальные переходные ГАМ:

Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.

После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.

При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.

Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.

До сечений 35мм2 можно применять и механический с большим размахом ручек.

Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.

Самое важное в этой работе – это правильно подобрать размер гильзы.

Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.

Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.

Только после этого можно прессовать.

После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ.

Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.

Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.

Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.

Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.

Безусловно ни СИЗы, ни Wago, вы для этих целей использовать не будете, а вот гильзы ГМЛ – самое оно! При этом все выходит компактно и легко уменьшается хоть в штробе, хоть в кабельном канале.

Сварка и пайка

Помимо всех вышеприведенных способов соединения есть еще два вида, которые опытные электрики по праву считают самыми надежными.

• электрическая сварка

• пайка проводов

Однако такой вид стыковки никак нельзя отнести к простым. Он требует наличия специального оборудования, которого даже у 90% электриков зачастую нет в наличии.

Да и не всегда даже с его помощью можно соединить алюминиевый моножильный провод с гибким медным многопроволочным. Кроме того, вы навсегда оказываетесь привязаны к розетке или удлинителю.

А если поблизости вообще нет ни напряжения, ни генератора? Подробнее

При этом элементарные пресс-клещи наоборот, у 90% эл.монтажников как раз таки присутствуют. Не обязательно для этого приобретать самые дорогие и навороченные.

Например, аккумуляторные. Удобно конечно, ходи и только кнопочку нажимай.

Со своей задачей опрессовки хорошо справляются и китайские собратья. Причем весь процесс по времени занимает не более 1 минуты.

самые безопасные и надежные методы

В чем особенность? Большой ошибкой будет считать, что, чтобы соединить провода между собой, достаточно сделать скрутку и не забивать себе голову.

Такой подход приведет к проблемам, а то и к пожару. Поэтому важно разобраться, какой современный метод соединения подойдет вам лучше всего.

Какие способы существуют? Соединение проводов между собой возможно разными способами: пайкой, сваркой, различными приспособлениями и т. д. Выбрать подходящий начинающему электрику может быть непросто, ведь каждый из этих методов имеет свои особенности.

СОДЕРЖАНИЕ

• Подготовка к соединению проводов между собой
• Можно ли использовать обычную скрутку для соединения проводов
• 8 способов соединить провода между собой без пайки и сварки
• Технология скрутки с термоусадкой
• Использование соединительной гильзы
• Использование гильзы с термоусадкой
• Гильза с термоусадкой и припоем
• Использование клеммной колодки и обжимных наконечников
• Изолированный плоский разъем
• Использование круглого изолированного разъема
• Концевой клеммник
• Пайка и сварка для соединения проводов
• Пайка
• Сварка
• Нюансы соединения между собой проводов из разных материалов и различного диаметра
• Полезные рекомендации по соединению проводов

Подготовка к соединению проводов между собой

Перед тем как соединять провода между собой, их необходимо зачистить от изоляции.

Зачистку провода можно осуществлять с помощью монтерского ножа, но делать то нужно аккуратно, чтобы не повредить токопроводящую жилу и не уменьшить ее сечение. Поэтому здесь важно соблюдать последовательность действий:

1. Зачистку жил от изоляции нужно производить в удобных условиях.
2. Пальцами левой руки (если вы правша) сожмите изолированную жилу.
3. Нож держите в правой руке и без сильного нажима надсеките изоляционный слой – проверьте его твердость. Не повредите жилу: не надсеките и не уменьшите площадь ее сечения.
4. Медленно поворачивая провод пальцами левой руки, надрежьте изоляцию вокруг жилы.
5. После кругового надрезания стяните изоляцию с жилы «чехлом».

Для описанной выше нехитрой операции также было придумано приспособление – стриппер. Им обзавелся уже, наверное, каждый электрик. Это инструмент, позволяющий зачищать концы жил от изоляции, а также помогающий разделывать кабели, которые состоят из большого количества жил.

Для каждого сечения провода у стриппера предусмотрен свой «калибр» с режущей кромкой, а самое главное преимущество такого инструмента заключается в том, что с его помощью гарантированно не происходит повреждения металлической жилы.

Можно ли использовать обычную скрутку для соединения проводов

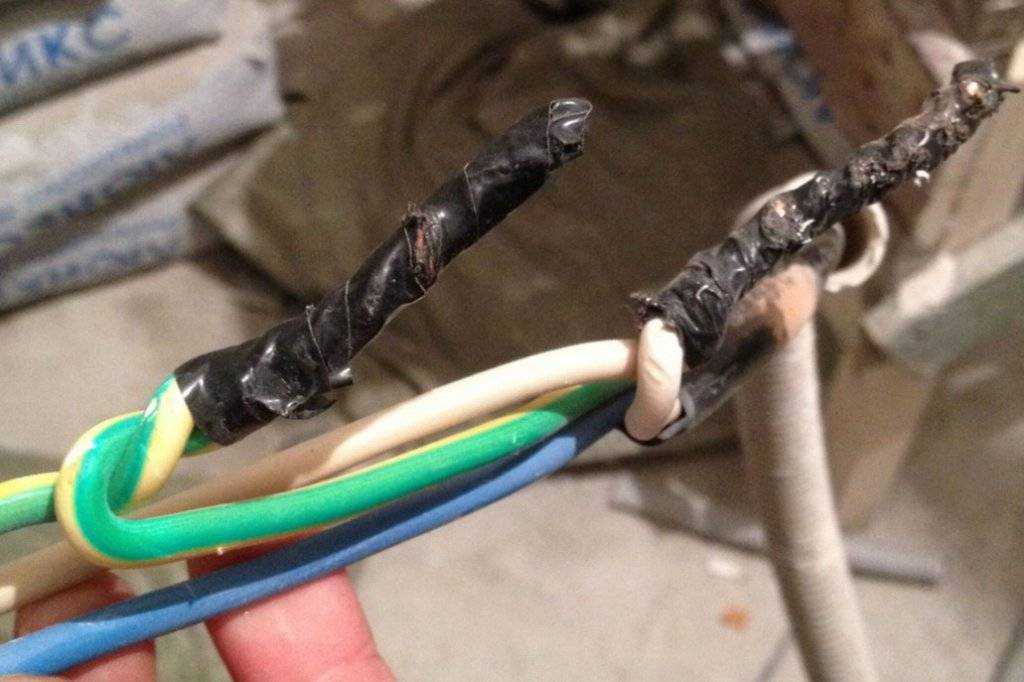

Еще в конце XX века нагрузки на электропроводку были меньше, а потому вопрос, как соединить провода между собой, был неактуален. Повсеместно практиковался кустарный способ соединения отрезков проводов под названием «скрутка». Два конца зачищались ножом от изоляции на одинаковую длину от среза, а дальше просто скручивались в жгут.

Для лучшего контакта такой жгут потом обжимался плоскогубцами. Затем получившийся хвостик обертывался изолентой так, чтобы не было видно оголенных жил. Вот и готово соединение.

В зависимости от проходящей по такому проводу электрической нагрузки длина жгута для обеспечения качественной передачи тока могла достигать 10 см!

В принципе, если вышеописанное соединение было грамотно заизолировано, то служить скрутка могла десятилетиями, не создавая при этом никакой угрозы для пожарной безопасности. Другое дело, что с тем самым качеством изоляции, с расчетом длины контакта никто особенно никогда не заморачивался, а потому имело место повсеместное нарушение электриками этой технологии.

Часто скрутки практиковались в производственных и складских помещениях, где почти всегда присутствует повышенная влажность. Металл проводов под воздействием паров воды и в присутствии сильного переменного электромагнитного поля, а также в отсутствии качественной герметизации очень быстро окислялся, ухудшалось эффективное передающее сечение. Как следствие, место скрутки начинало нагреваться, пока разрастающаяся коррозия не приводила к возгоранию узла.

Читайте также: «Длина сварочных проводов: требования, нормы, способы увеличения»

Так как же правильно соединить провода между собой?

Современные правила эксплуатации электроприборов (ПУЭ, п. 2.1.21) воспрещают эксплуатацию проводки, в которой имеются скрученные участки. И неважно, выдержаны или нет при этом требования тридцатилетней давности.

А иногда возникает вопрос, как соединить алюминиевые провода между собой. Или даже требуется обеспечить контакт между медной и алюминиевой жилами. Скрутка здесь также недопустима.

Виной всему здесь оксидная пленка, покрывающая любой предмет из алюминия (Al2O3). Она снижает проводимость, вследствие чего может считаться элементом изоляции. И избавиться от такой пленки невозможно – никакой напильник тут не поможет.

Есть и еще одна проблема с алюминием – он имеет высокое значение коэффициента линейного расширения при нагревании. Если задействовать недостаточно толстую жилу, то даже при протекании по алюминиевому проводу тока мощностью хотя бы в 1,5 киловатта в жгуте скрутки произойдет процесс, который электрики называют «самообжатие».

Читайте также: «Сварочный позиционер»

Казалось бы, хорошо – более плотный контакт проводов означает потенциально большую площадь их соприкосновения, что при прочих равных условиях снижает сопротивление и нагревание узла. Но стоит пользователю повернуть выключатель и разорвать цепь, как ток исчезнет, а жилы начнут охлаждаться. Со снижением температуры будет происходить и сокращение их геометрических размеров. Между проводами в скрутке появятся микрозазоры.

«Ну и что!» – скажут многие, – «Еще раз включим – снова все нагреется, расширится и прижмется». Верно, но не так, как сокращалось. В итоге многочисленные циклы нагревания и охлаждения способны разболтать изначально весьма плотную скрутку алюминиевых проводов.

Здесь уместно провести аналогию с поврежденным асфальтовым покрытием: маленькая ямка способна через пару сезонов превратиться в огромную промоину из-за того, что углубление накапливает воду, которая в межсезонье много раз превращается в лед и обратно. А вода имеет свойство расширяться при замерзании. В итоге – меняй асфальт!

Читайте также: «Сварочный стол своими руками»

В общем, чтобы гарантированно избежать появления пожароопасной ситуации, необходимо либо заменять скрутку специальными стыковочными узлами, либо дополнять ее пайкой, сваркой или же обжимом высокого усилия. Расскажем об этом далее.

8 способов соединить провода между собой без пайки и сварки

Технология скрутки с термоусадкой

Как соединить провода между собой без пайки, но чтобы при этом гарантировалась надежность соединения? Зачистим концы проводов от изоляционных слоев не менее чем на 3 см от среза. Далее жилы следует сложить параллельно и скрутить в жгут. Затем продолжения проводов разводятся, а скрутка подворачивается в сторону. Сверху ставится термоусадка.

Соединение получается влагостойким и достаточно длинным, чтобы обеспечить качественный контакт жил между собой для передачи электрической нагрузки без избыточного нагревания. Более того, термоусадка не позволит соединению разойтись при натяжении провода.

Использование соединительной гильзы

Соединительная гильза представляет собой цилиндр, как правило, из ПВХ, который призван прикрывать соединение проводов и защищать его от механических воздействий. Вначале гильза надевается на один из проводов подобно манжете. Затем концы проводов очищаются от изоляции, стыкуются, обжимаются, готовое соединение опрессовывается. Сверху натягивается гильза. Сразу следует отметить, что такое соединение не является герметичным для испарений различных жидкостей.

Использование гильзы с термоусадкой

Технология такого соединения практически ничем не отличается от предыдущей рассмотренной. Лишь только в конце гильза проходит процедуру термоусадки, в результате чего стыковочный узел герметизируется.

Гильза с термоусадкой и припоем

Современные гильзы такого типа содержат внутри припой. После того как вы состыкуете зачищенные от изоляции провода внутри нее, а далее нагреете ее феном, припой внутри расплавится и накрепко спаяет оголенные жилы. Вместе с припоем расплавятся и герметизирующие манжеты по краям гильзы – они обхватят провода и загерметизируют соединение.

Использование клеммной колодки и обжимных наконечников

Клеммная колодка – это соединительный элемент, выполняемый, как правило, из ПВХ. У самой колодки может иметься 1 или множество жил (в зависимости от того, сколько проводов вы соединяете). С каждой стороны каждой жилы на колодке присутствуют обжимные винты. Оголенные провода вставляются в зажимы и закрепляются винтами. Соединение получается надежным, а главное, его можно потом снова разобрать. Но следует отметить, что герметичность обжимная колодка не обеспечивает.

Изолированный плоский разъем

Такие разъемы крепятся на концах оголенных жил посредством обжатия, а далее соединяются по принципу «папа – мама». И здесь нужно внимательно отнестись к двум моментам:

• во-первых, такие разъемы ни в коем случае не обеспечивают герметичность соединения;
• а во-вторых, внимательно следите, чтобы количество «пап» равнялось количеству «мам», иначе останетесь без подходящих для соединения проводов.

Использование круглого изолированного разъема

Такое соединение ничем не отличается от технологии с плоскими разъемами. Оно также не обеспечивает герметичности, однако его удобнее изолировать, например, с помощью термоусадочной гильзы.

Концевой клеммник

Согласно современным ПУЭ соединение проводов скруткой допустимо только в том случае, если при этом задействуется концевой клеммник. Он похож на плоский разъем, только имеет один выход/вход. В него вставляется сплетенный жгут и обжимается винтами клеммника. Сейчас на рынке есть такие разновидности концевых клеммников, которые способны гарантировать влагонепроницаемость соединения.

Пайка и сварка для соединения проводов

Пайка

Как соединить медные провода между собой так, чтобы контакт был максимально надежным? Разумеется, с помощью пайки. Это классический способ соединения проводов. Расплавленный припой образует с медными проводами единое целое. Но следует помнить, что это все справедливо, если спаиваются именно медные жилы.

Для алюминиевых проводов намного более безопасным являются вышеописанные способы прижимного соединения, особенно если речь идет о стыковке алюминиевой и медной жил (здесь лучше использовать плоский или круглый разъем).

Но иногда ничего не остается, как соединить такие провода между собой пайкой. В таком случае используют флюсы – специальные добавки в оловянный припой, благодаря которым удается компенсировать разницу термических линейных расширений различных проводников без потери токопроводимости.

Читайте также: «Сварка арматуры»

Достоинства пайки:

• Данное соединение намного надежнее, чем, например, скрутка.
• Спайка удобна в случае соединения многожильных кабелей.
• Спайка более надежна в эксплуатации.
• И самое главное: спайка – это один из самых дешевых способов монтажа электрических цепей.

Недостатки пайки:

• Требуются большие затраты труда и времени, использование специализированного инструмента, который далеко не всегда находится под рукой.
• От работника требуется наличие квалификации и опыта работы с паяльником.

Но даже с учетом трудоемкости пайки невозможно отрицать, что данный способ монтажа проводки намного более эффективен, чем скрутка.

Сварка

Вместо паяльника можно использовать сварочный аппарат, оснащенный осциллятором (чтобы можно было сваривать тонкие детали). В этом случае будет иметь место особый вид пайки – сварка.

Достоинства сварки:

• По надежности данный способ обеспечения соединения проводов тянет на чистую «десятку».
• Провода проходят нагрев до температуры в 1,5 тысячи градусов и более. Образующийся шарик металла после этого неподвластен никакому линейному термическому расширению.

Читайте также: «Оборудование для сварочных работ»

Недостатки сварки:

• Свариваются обычно только толстые провода. Домашнюю проводку максимум паяют.
• Сварку проводов может осуществлять только тот, кто имеет соответствующую подтвержденную компетенцию.

Нюансы соединения между собой проводов из разных материалов и различного диаметра

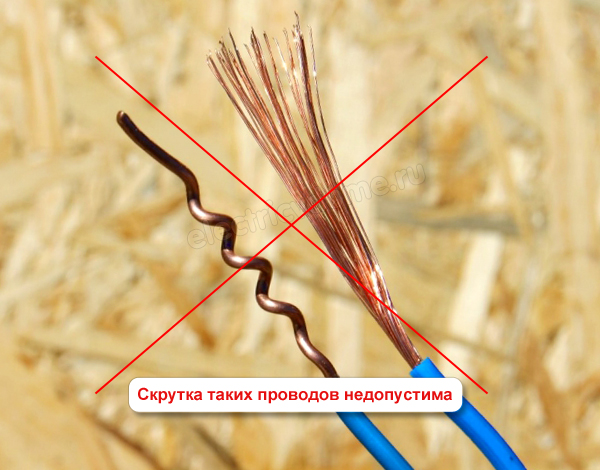

Итак, еще раз: почему же не следует соединять в скрутку провода из разных металлов, в том числе отличающих по составу сплавов меди и алюминия? Вот причины:

• Сильное нагревание из-за различных показателей удельного сопротивления.
• Планомерное и неотвратимое ослабевание контакта вследствие разницы термических линейных расширений.

Читайте также: «Стыковое сварное соединение»

Чтобы избежать указанных неприятностей, проводники из разных металлов обычно соединяют при помощи:

• клеммных колодок;
• болтового соединения;
• плоских или круглых разъемов;
• ответвительных зажимов (по факту это то же, что и классические разъемы, только для соединения проводов на улице).

Другие разновидности технологий соединения использовать запрещено.

Читайте также: «Анодное покрытие»

Если же требуется соединить проводники с разными диаметрами, то использовать можно все разновидности коннекторов, нельзя лишь делать скрутку. Обычно применяют следующие виды соединения:

• клеммные колодки;
• плоские или круглые разъемы;
• болтовое соединение.

Ценные рекомендации по соединению проводов

Просто запомните нижеприведенные важные правила:

1. Очень аккуратно используйте нож при очистке жил от изоляции. В противном случае вы можете уменьшить эффективное сечение провода и тем самым увеличить вероятность аварии. Правильнее всего задействовать для этой цели стриппер.
2. Подбирайте диаметры гильз, наконечников и защитных колпачков по размеру.
3. Витки изоленты должны накладываться внахлест и в несколько слоев (не менее трех). Первые и последние витки должны, соответственно, начинаться и заканчиваться на изоляции проводов.
4. Одинокие жилы в зажимах колодок, как правило, держатся слабо. Рекомендуется сгибать концы вдвое или делать из них произвольную петельку.
5. Не стоит относиться к соединенным проводам слишком бережно. Подергайте их, чтобы проверить крепость контакта. Помните – провод обязан держать нагрузку, и не только электрическую.
6. Всегда оставляйте в щитке кабель с запасом. Помните, в случае проведения ремонтных мероприятий это соединение, скорей всего, будет не последнее.

Читайте также: «Цинкование металла»

Сварка и спаивание проводов хоть и гарантируют надежность соединения, но тем не менее являются трудоемкими процедурами. Альтернативных способов соединения проводов между собой достаточно много, и с развитием прогресса их будет становиться все больше. Главное в этом вопросе – проявлять тщательность и аккуратность.

5 различных способов соединения проводов, объяснение

Вы начертили схему, разложили компоненты и готовы собрать воедино свой последний электрический проект. Хотя на бумаге все выглядит великолепно, вы обнаружите, что ключевой компонент вашего проекта зависит от провода, который слишком короток для фактической сборки. Ну так что ты делаешь?

За исключением разборки этой детали для припайки более длинного провода, самым простым и надежным способом будет соединить удлинительный провод. Вот пять лучших методов сращивания проводов, которые обеспечат надежное соединение независимо от имеющихся в вашем распоряжении инструментов.

1. Скрутка и лента

2 Изображения

Для любого проекта, требующего временного ремонта, или проекта, который будет в основном стационарным, может помочь простое скручивание проводов, обмотанных изолентой. Хотя это никоим образом не так жизнеспособно, как другие методы в этом списке, в крайнем случае он, безусловно, может помочь!

Преимущества простого маневра скручивания и изоленты заключаются главным образом в экономичности – не требуются никакие инструменты, кроме рулона изоленты. Из-за характера соединения его можно очень легко переделать или усилить позже; в результате это отличное решение для создания прототипа сборки, прежде чем переходить к более постоянному сращиванию.

Изюминкой этого метода было бы использование проволочной гайки — это маленькие пластиковые колпачки, которые действуют как надежный корпус для размещения витой пары проводов. Хотя они более безопасны, они также немного более громоздки, и их может быть трудно поместить в маленькое шасси.

2. Пайка

Пайка, являющаяся естественным продолжением скручивания и ленты, представляет собой безопасный, электрически надежный и недорогой метод соединения двух проводов. Компромисс для этого двоякий: стоимость приема при покупке качественного паяльника и кривая обучения, связанная с правильными методами пайки. Тем не менее, паяльник для электроники, как крыло для самолета — без него далеко не уедешь.

См. также: Советы, которые следует учитывать перед покупкой нового паяльника

При сращивании проводов с помощью пайки необходимо помнить о нескольких важных вещах: как определить прочное паяное соединение и как его сделать.

Во-первых, обратите внимание на место пайки – правильное соединение будет блестящим и гладким, а не гротескным комком припоя на двух проводах. Нам нужны блестящие и гладкие, а не комковатые и серые:

2 Изображения

Кроме того, место пайки должно быть прочным – хорошенько потяните за него! Если он разваливается, это может быть слабым местом в вашем проекте — лучше выяснить это, прежде чем ставить все остальное на место.

Для достижения наилучших результатов пайки при сращивании проводов соблюдайте следующие рекомендации:

1. Надежно скрутите провод – проверьте рывком.
2. Нанесите флюс на витую пару. Это способствует правильному распределению тепла и обеспечивает плавный поток припоя.
3. Лудите утюг небольшим количеством припоя, чтобы он имел блестящее покрытие.
4. Нагрейте витую пару снизу и нанесите припой сверху. Дайте припою расплавиться и стечь по проводам. Это поможет избежать комков припоя и обеспечить соединение на всем протяжении.

3. Термоусадочный стыковой соединитель

Сочетая надежность паяного соединения с простотой использования скручивания и ленты, термоусадочный стыковой соединитель представляет собой простой и чистый способ сращивания проводов. Хотя паяльник не требуется, вам все равно нужен какой-то источник тепла. По словам производителей этих соединителей, лучше всего использовать тепловую пушку.

Чтобы использовать эти разъемы, просто наденьте трубку на один конец соединения, скрутите провода вместе и поместите разъем над витой парой. Как только будет применено достаточное количество тепла, паяное соединение расплавится, соединяя провода. Одновременно с этим термоусадочная пленка сожмется, обеспечивая аккуратный и замкнутый раствор для припоя.

Основным недостатком этих соединителей является стоимость. Вам не только понадобится специальный термофен, но и сами соединители стоят гораздо больше, чем эквивалентный припой и термоусадка, из которых они состоят. Тем не менее, это быстрое и чистое решение.

4. Обжимное стыковое соединение

Для чего-то, что обладает прочностью припоя, но не нагревается, подойдет обжимное соединение. Требуется только обжимной инструмент и соответствующие соединители, обжим обеспечивает сверхпрочное соединение с минимальными затратами.

По сути, при обжатии провода сжимаются в соединительный элемент; сильное давление и трение обжимного инструмента обеспечивают газонепроницаемое соединение, что помогает предотвратить коррозию проводов. Обжимные соединения чрезвычайно механически прочны и очень устойчивы к механическим нагрузкам, что делает их идеальным соединением для проекта, который будет выполняться в движении или в непогоду.

Недостатком такого механически прочного соединения является то, что оно необратимо. В отличие от паяного соединения, которое при необходимости можно расплавить и переделать, обжимное соединение — это одно и то же.

Связано: Не выбрасывайте, перепрофилируйте: крутые идеи «сделай сам» из старых кабелей и проводов

5. Клеммные колодки

Один из самых быстрых и громоздких способов сращивания проводов. Клеммная колодка обеспечивает гибкое соединение без использования каких-либо специальных инструментов. . Если у вас есть отвертка, вы можете использовать клеммную колодку.

Подобные по конструкции винтовым клеммам, которые часто используются в оборудовании Hi-Fi, клеммные колодки образуют соединения, физически закрепляя концы проводов на месте. Контакт между двумя терминальными входами соединяет провода, и выполняется соединение.

Эти блоки являются прекрасным выбором для простого подключения и соединения более двух проводов вместе. Вместо того, чтобы пытаться спаять несколько проводов вместе, простая клеммная колодка может обеспечить контакт между десятками проводов одновременно.

Соединения — максимально эффективное использование имеющихся у вас проводов

Независимо от того, соединяете ли вы провода меньшего размера для перекрытия зазора или лучше интегрируете существующие компоненты в свои проекты, сращивание проводов — это бесценный навык, который нужно иметь на поясе с инструментами. Имея немного ноу-хау, вы можете превратить этот клубок обрезков кабелей в сокровищницу проводных решений.

5 способов соединения двух проводов без пайки

Если вам когда-либо приходилось соединять два провода без использования паяльника, то вы знаете, что это может быть непростой задачей. К счастью, есть несколько простых способов установить соединение без дополнительного оборудования.

Термоусадочный соединитель

Если вам нужно соединить два провода, термоусадочный соединитель встык — отличный способ сделать это . Этот тип разъема доступен в разных размерах, поэтому вы можете выбрать тот, который подходит для ваших проводов. Вам также понадобится тепловая пушка или зажигалка, чтобы сжать разъем.

Для использования стыкового соединителя с термоусадкой сначала снимите изоляцию с конца каждого провода. Затем скрутите жилы провода вместе и вставьте их в разъем. Убедитесь, что жилы провода полностью вставлены в разъем.

Затем с помощью теплового пистолета или зажигалки усадите разъем. Держите пистолет или зажигалку примерно в дюйме от разъема и перемещайте его вперед и назад, пока он полностью не сократится. Соединитель станет очень жестким, когда он полностью сожмется.

Теперь вы можете привинтить клемму или использовать другой тип разъема, чтобы закончить подключение проводов.

Скрутка и лента

Когда необходимо соединить два провода, найти правильный способ часто бывает непросто. Один из вариантов — скрутить концы проводов вместе, а затем скрепить их изолентой . Это быстрый и простой способ подключения, и он будет хорошо работать при обычном использовании. Если вам нужно будет отсоединить провода позже, вы можете просто раскрутить их и разъединить.

Обжимной соединитель

Соединители проводов используются для соединения двух или более проводов вместе. Они бывают разных форм и размеров, но наиболее распространенным типом является обжимной соединитель . Этот тип соединителя состоит из металлической втулки и металлического обжимного кольца. Рукав надевается на конец каждого провода, а затем обжимное кольцо сжимается плоскогубцами, навсегда прикрепляя разъем к проводам.

Обжимные соединители очень надежны и могут выдерживать высокие уровни электрического тока. Они также просты в использовании; все, что вам нужно, это пара плоскогубцев. А поскольку они такие недорогие, они являются отличным вариантом для подключения низковольтной проводки, например, в домашней развлекательной системе или компьютерной сети.

Клеммные колодки

Клеммные колодки представляют собой небольшие пластиковые блоки с металлическими клеммами , которые можно использовать для соединения двух или более проводов. Они часто используются для создания временного электрического соединения, и они могут быть очень полезны, когда вам нужно соединить два провода, которые не расположены близко друг к другу.

Чтобы использовать клеммную колодку, сначала обрежьте провода до нужной длины и снимите изоляцию с концов. Затем вставьте провода в соответствующие клеммы на блоке. Наконец, используйте отвертку, чтобы затянуть винты на клеммах, чтобы удерживать провода на месте.

Проволочные гайки

Гайки для проводов — отличный способ соединить два провода без пайки . Просто накрутите проволочные гайки на два провода, а затем накрутите крышку. Проволочные гайки создадут соединение между двумя проводами и будут удерживать их вместе.

Часто задаваемые вопросы

Что можно использовать вместо припоя?

Есть несколько вещей, которые можно использовать вместо припоя. Один из вариантов — использовать паяльник с долотообразным наконечником для создания прочного соединения. Вы также можете попробовать использовать пистолет для горячего клея, чтобы соединить детали вместе. Если вы работаете с металлом, вы можете попробовать использовать металлический клей или эпоксидную смолу для создания связи.

Как лучше всего соединить два провода?

Существует несколько способов соединения двух проводов. Одним из способов является использование проводного соединителя. Вы также можете использовать паяльник, чтобы спаять провода вместе. Другой способ – использовать поворотный разъем.

Можно ли использовать клей вместо припоя?

Нет, нельзя использовать клей вместо припоя . Клей не является надежным или достаточно прочным клеем, чтобы скрепить вместе два куска металла. Припой специально разработан для создания прочной связи между металлами, что делает его лучшим выбором для данного применения.

Можно ли использовать скрепку в качестве припоя?

Да, вы можете использовать скрепку в качестве припоя . Однако это не лучший вариант, так как металл не очень прочный и может легко сломаться.

Безопасно ли склеивать провода горячим клеем?

Да, склеивать провода горячим клеем безопасно, если вы используете подходящий клей и следуете инструкциям производителя. Перед склеиванием убедитесь, что провода чистые и сухие, и избегайте попадания клея на изоляцию.

Можно ли использовать алюминиевую фольгу для пайки?

Нет, алюминиевую фольгу нельзя использовать для пайки . Из-за алюминиевой фольги припой не будет прилипать к металлу, и соединение не будет прочным.

Может ли изолента загореться?

Да, изолента может загореться . Под воздействием пламени или источника тепла клей на ленте может начать гореть, что может привести к воспламенению ленты.

Подходит ли клейкая лента для электрических проводов?

Изоляционная лента не подходит для электрических проводов . Он не является хорошим изолятором и может фактически создать опасность пожара.

Является ли термоклеевой стержень токопроводящим?

Нет, стержни горячего клея не проводят ток . Они изготовлены из термопластичной смолы и заполнены металлическим сплавом, который проводит тепло, но не электричество. Это делает их идеальными для склеивания материалов, которые необходимо нагреть, таких как ткань, бумага и пластик.

Можно ли использовать медную проволоку для пайки?

Да, для пайки можно использовать медную проволоку . Фактически, медная проволока используется для пайки, потому что она хорошо проводит тепло.

Является ли JB Weld проводником электричества?

JB Weld представляет собой двухкомпонентную эпоксидную смолу, не проводящую электричество . Может использоваться для ремонта электрооборудования и проводки.

Является ли силикон электропроводным?

Да, силикон является электропроводным .
