Чем отличается заземление от зануления простыми словами: Зануление что это такое? Объяснение простыми словами

Зануление что это такое? Объяснение простыми словами

Любая эксплуатируема система снабжения электричеством жилых домов, дач, коттеджей должна также гарантировать безопасность людей и пользователей в процессе работы с электрическим оборудованием, которое подключено к сети. Для этого в составе современных систем предусмотрена специализированная конструкция в виде заземляющего устройства. Благодаря его использованию, при становлении аварийных ситуаций, происходит снижение высокого потенциала до безопасных значений. Если условия, необходимые для получения заземляющего эффекта, отсутствуют, рекомендуется применять защитное зануление. В профессиональных кругах оно рассматривается в качестве заземления на ноль.

Занулением является система безопасности, предназначающаяся для защиты электрического оборудования при попадании на его корпус опасного напряжения. Такой способ защиты является довольно актуальным для квартир и домов, где невозможно обустроить полноценную систему заземления.

Отличием зануления от заземления является принцип работы системы, а именно: при заземлении ток КС уходит в землю. В то время как для зануления используется отдельный проводник, соединенный с фазой ноль обслуживающей подстанции. Также это может быть специальное устройство защиты, срабатывающее при малейших утечках электрического тока.

В то же время, цель зануления аналогична системе заземления – защита людей от возможных поражений током. В случае, когда возникает короткое замыкание, как правило, срабатывает система защиты. Следовательно, человек имеет все шансы остаться в живых и сберечь собственное здоровье. Согласно действующим нормативным документам и ПУЭ, скорость, с которой должны срабатывать защитные устройства регламентирована на значении не более 0.4 секунды.

Что представляет собой зануление

При обустройстве зануления электроприборов предполагается присоединение к их корпусу нейтрали. В результате такого действия, если случится пробой изоляции или попадание фазы на корпус, произойдет короткое замыкание. При исправной защите автоматика сработает мгновенно и питание электрического прибора сразу же прекратится. Так наиболее просто можно ответить на вопрос, как функционирует система зануления.

Несмотря на кажущуюся простоту зануления, специалисты не рекомендуют делать его самостоятельно, а обратиться за помощью к профессиональным электрикам, которые имеют четкое понимание того, какую работу им предстоит выполнить. В противном случае есть огромная опасность того, что какие-либо параметры будут просчитаны неправильно либо выбраны неподходящие устройства, кабель другого сечения. В таких ситуациях есть риск, что во время короткого замыкания произойдет возгорание электропроводки и другими плачевными последствиями.

Если необходимо проведение зануления, лучшим решением станет консультация в этом вопросе с квалифицированными специалистами или их выезд на объект для оценки ситуации.

Функции зануления

Фактически в системе зануления сочетаются функции сразу двух типов защитных систем: заземлительного контура и системы защитного отключения. Основными элементами зануления являются:

• Магистраль зануления – представляется в виде металлического проводника, который связывается с нейтральным проводом трансформаторной установки. К нему присоединяют элементы электрического оборудования, выполненные из металла. Все эти элементы должны быть обязательно изолированы от напряжений.
• Ответвления магистрали к электрическим устройствам – представляют собой металлические проводники, которые выполняют роль связующих элементов для электрического оборудования и устройств, которые нужно занулить с магистралью зануления.
• Аппарат для отключения – представляется коммутационным аппаратом, посредством которого выполняется присоединение электрического оборудования к питающей электросети. Аппарат реагирует на ток при однофазном замыкании на корпус электрических устройств и мгновенно отключает от сети аварийное (неисправное) оборудование.
• Повторные магистрали заземления – это связующие элементы, соединяющие магистраль с поверхностью земли посредством заземлителей. Такие элементы имеют сравнительно невысокое сопротивление и используется лишь на некоторых участках занулительных систем.

Основные отличия

Если рассматривать разницу между системой заземления и занулением, отличиями служат следующие особенности:

• Если необходимо заземление корпуса электрооборудования от нуля, для этого необходимо сооружение специального контура. В то же время, при обустройстве цепи зануления такая необходимость отпадает.
• Конструкция системы заземления предполагает наличие отдельного провода, который будет соединять устройство, находящееся под защитой, с ЗУ. В свою очередь, при занулении проводник прокладывается также из этой точки, но лишь до шины входа.
• Если происходит замыкание через ноль, для обеспечения безопасности данная фаза отключается от питающей электросети. В то время как при условии заземления происходит снижение опасного напряжения до минимальных значений.

Как правило, в многоквартирных жилых зданиях условий, необходимых для обустройства заземления нет. Поэтому в большинстве случаев зануление для городских квартир является единственно возможным вариантом электрозащиты, наряду с УЗO.

Что выбрать: зануление или заземление?

Зануление является более сложной системой, организация которой требует проведение множества сопутствующих расчетов. Даже малейшая ошибка может привести к серьезным проблемам. В этом контексте заземление отличается большей безопасностью. К тому же, организовать заземление можно и самостоятельно. Для этого нужно лишь подготовить металлопрокатные изделия – к примеру, уголок, и сварочную аппаратуру, чтобы выполнить соединение частей, проводящих ток.

Чтобы сделать зануление, при проведении расчетов, важно также обладать необходимым опытом и специализированными знаниями. В частности, если в распределительном электрощите обрывается нулевой проводник, прекращает работать вся система. В сравнении с заземлением, это также является одним из минусов зануления. Помимо этого, если такой обрыв все же произойдет, это чревато ударами током. При таких условиях система зануления считается довольно небезопасной.

Резюмируя все выше сказанной, можно сделать следующие выводы:

• Если в доме существует возможность обустройства заземляющего контура, то лучше организовать заземление, а не занулять все электрические устройства.
• Система заземления в сравнении с занулением отличается более высокой степенью безопасности.
• Чтобы сделать зануление, необходимо вызвать квалифицированного специалиста. Помимо всего, проводится осмотр и анализ общего состояния нулевых проводников. В случае выявления каких-либо неисправностей либо несоответствия параметров должна быть проведена замена поврежденного или не работающего проводника.

По факту, находясь непосредственно на объекте и оценивая на месте ситуацию, специалист решает, что лучше всего сделать – зануление или заземление. Если навыки работы с такими системами у мастера отсутствуют или их недостаточно, допущенные при монтаже ошибки могут привести к нежелательным последствиям.

Электротехническая лаборатория, измерения, испытания, отчёты.

Чем отличается заземление от зануления простыми словами

При монтаже электросетей в помещениях разного назначения обязательно должна быть предусмотрена защита, предотвращающая возможное поражение человека током. И для этого используется заземление и зануление. Причем далеко не все знают, в чем их разница. Ведь обе они обеспечивают безопасность использования электрических приборов.

По сути, эти два понятия во многом схожи, из-за чего их часто путают, но выполняют они свои функции по-разному. Поэтому постараемся разобраться, что в них общего и чем отличаются.

Заземление

Начнем с разбора каждой системы по отдельности.

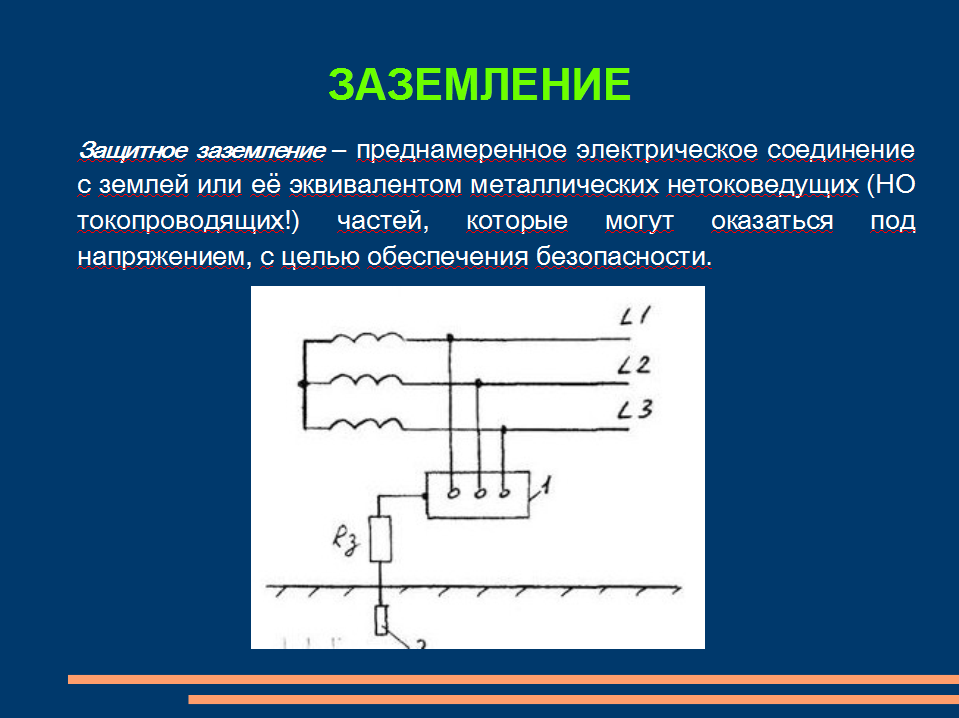

Так, заземление – это преднамеренное соединение электрической сети, прибора или оборудования со специальной конструкцией, закопанной в землю посредством нулевого проводника.

По сути, это единая система, соединяющая между собой токопроводящие элементы приборов и оборудования (к примеру, их корпусы), подсоединенные к ним провода, и штыри, закопанные в землю (контур).

Благодаря высокому сопротивлению контура при касании фазного провода на корпус в случае пробоя, большая часть напряжения уходит в землю, и хоть потенциал все же будет оставаться на корпусе, но его значение будет значительно сниженным и неопасным для человека.

Международный стандарт, разработанный МЭК, включает в себя несколько систем заземления, различия между которыми сводится к разным видам заземления источника питания (генератора или трансформаторной подстанции), и заземления открытых участков сети, приборов.

В стандарт входит три системы – TN, TT и IT.

Первая буква индекса указывает на тип заземления источника (T – «земля), получается, что в первых двух системах трансформаторная подстанция подключается к заземляющему контуру.

Что касается третьей (IT), то у нее источник питания заизолирован, либо же подключен к прибору, обеспечивающему высокое сопротивление (I – изоляция).

Вторая буква индекса указывает на тип заземления открытых участков сети. В системе TN (N — нейтраль) эти участки соединены с нейтральным проводником источника, подключенного к заземляющему контуру (глухое заземление нейтрали).

Для соединения оборудования и приборов используются рабочий (N) и защитный (PE) нулевые проводники.

Что касается двух других систем – TT и IT, то второй буквенный индекс указывает на то, что открытые участки сети, оборудование и приборы заземляются своим отдельным контуром.

Читайте также:

В свою очередь система TN делится на подсистемы, их три – TN-C, TN-S, TN-C-S.

Различия между ними сводятся к использованию разных защитных проводников, которыми потребители соединяются с нейтралью источника.

В подсистеме TN-C используется объединенный проводник (PEN), совмещающий в себе и рабочий, и защитный «нуль». Эта подсистема является уже устаревшей, поэтому при укладке новых электросетей она не используется.

Подсистема TN-S отличается тем, что у нее рабочий и защитный «нули» — это разные проводники. То есть, к нейтрали подключается N-проводник, а к заземляющему контуру – PE-проводник, хоть они совмещены на источнике питания.

Третья подсистема – TN-C-S является промежуточным звеном между первыми двумя подсистемами. У нее от нейтрали отходит PEN-проводник, то есть нулевые проводники объединены, но на определенном участке сети они разделяются и к потребителям подходит отдельно рабочий и защитный «нули». После разделения защитный «нуль» дополнительно заземляется.

Более подробно о системах заземления, их достоинствах и недостатках можно почитать здесь https://elektrikexpert.ru/sistemy-zazemlenij.html.

Требования, выдвигаемые заземлению достаточно серьезные. Ведь оно должно обеспечить отвод опасного напряжения с прибора или оборудования в случае пробоя.

Заземление в обязательном порядке делается для сетей, в которых напряжение выше 42 В переменного тока или 110 В – постоянного тока.

Поэтому при проектировании должны правильно подбираться части сети и оборудования, которые подлежат обязательному заземлению, осуществляться контроль за тем, чтобы заземляющая цепь нигде не прерывалась.

Серьезно подходят и к выбору проводников, их сечение должно обеспечивать соответствующую пропускную способность.

Все требования, которые выдвигаются системам заземления прописаны в ПУЭ (Правила устройства электроустановок).

Здесь можно подробнее узнать, как сделать заземление в частном доме.

Зануление

А теперь по занулению. В определении этого термина указывается, что зануление – преднамеренное соединение токопроводящих, но не находящихся под напряжением, элементов приборов и оборудования с глухозаземленной нейтралью (трехфазные трансформаторы), выводом источника тока (однофазный трансформатор), средней точкой источника, подающего постоянный ток.

То есть, корпус любого прибора, подключенного к сети, должен быть дополнительно соединен с нейтралью источника питания.

Для систем TT и IT зануление не применяется, поскольку для заземления потребителей используется отдельный контур.

Читайте также:

Для создания зануления используется нулевой защитный проводник (PE), который соединяется с нейтралью источника.

Но в ПУЭ сразу же дается пояснение, что в качестве защитного проводника может использоваться и рабочий (N), что подразумевает, что для создания зануления может использоваться и PEN-проводник.

В чем их отличие?

Получается, что зануление, по сути, это то же заземление, сделанное по системе ТN, но если рассматривать более подробно, то разница между ними есть.

Первое, это то, что при заземлении совмещенный нулевой PEN-проводник (системы TN-C и TN-C-S) и PE-проводник (система TN-S) выступают в качестве посредника между приборами и заземляющим контуром трансформатора.

То есть, имеется источник питания, возле которого закопан контур и вместе они соединены.

Проводка от источника идет на потребитель (помещение), где она разветвляется, чтобы обеспечить запитку всех электроприборов и оборудования.

Чтобы заземлить эти приборы (обеспечить защиту), используется та же проводка, а именно нулевые проводники, и контур трансформатора.

Читайте также:

А вот при занулении выполняется соединение не с контуром, а непосредственно с нейтральным проводником трансформатора.

А поскольку в обоих случаях используется один проводник — нулевой (в совмещенном – PEN-проводник, в разделенном – РЕ-проводник), то в конструктивном плане заземление и зануление – одно и то же.

Второе, каждый из них работает по-разному, хоть и конструкция – одинакова.

В случае с заземлением, при появлении опасного потенциала на незакрытых участках сети, он будет отводиться в землю посредством заземляющего контура, обладающего высоким сопротивлением.

Зануление же работает с точностью до наоборот. При соприкосновении фазы с корпусом, подключенным к нулевому проводнику, происходит резкое возрастание силы тока в следствие малого сопротивления, то есть происходит короткое замыкание, в результате которого срабатывают автоматические выключатели, устройства защитного отключения, либо же плавятся предохранители.

Вот и получается, что заземление и зануление в техническом плане – одно и то же, но обеспечивают они защиту по-разному.

В целом же, обе они направлены на обеспечение максимальной защиты человека от возможного поражения электрическим током при пробое фазы на нуль, и дополняют друг друга.

Особенности создания заземления и зануления

Теперь о том, как все выглядит на деле. При создании подсистемы TN-C-S совмещенный нулевой проводник (PEN) тянется от трансформатора к помещению.

В вводном распределительном устройстве (ВРУ) происходит разделение его на N и PE-проводники. На конечный потребитель при этом доходит три провода – фаза, рабочий и защитный нули.

ЧИТАЙТЕ ПО ТЕМЕ: Как заземлить стиральную машину.

При подключении прибора получается, что посредством PE-проводника он соединяется с PEN-проводником, который является и соединителем с заземляющим контуром, и глухозаземленной нейтралью.

Примерно то же происходит и в подсистеме TN-S с той лишь разницей, что заземление и зануление осуществляется разделенными нулевыми проводниками.

То есть в этих двух подсистемах создавая заземление, автоматически выполняется и зануление.

А вот в системе TN-C этого не происходит. Дело в том, что в ней используется PEN-проводник, который не расщепляется на вводе.

Получается, что к конечному потребителю доходит только два провода – фаза и рабочий ноль, а защитного РЕ-проводника – нет, по сути, конечный потребитель не заземлен.

Поэтому и создается зануление – соединение корпусов потребителей с нулевым рабочим проводником.

Если в вышеуказанных подсистемах создавая заземление сразу же появляется и зануление, то в этой его приходится создавать отдельно.

В данном случае зануление является альтернативой заземлению, чтобы обеспечить хоть какую-то защиту.

Поэтому TN-C считается устаревшей, поскольку она не обеспечивает должную безопасность.

Часто возникает вопрос – зачем вообще нужно зануление, ведь заземления считается более безопасной системой.

Моделируем ситуацию: произошел пробой фазы на корпус. Заземление обеспечило отвод большей части напряжения в землю, но часть его все же осталась на корпусе, при этом произойдет повышение значения тока, хоть и незначительно.

Это не опасно для человека, но может привести к неприятным последствиям. Поскольку из-за отсутствия зануления не произойдет сильного скачка тока, то защитные средства просто не сработают, и поврежденный участок не отключиться.

Читайте также:

В результате возможно повреждение оборудования или участка электросети, возникновение пожара.

Получается, что зануление и заземление дополняют друг друга, первый делает отключение поврежденного участка цепи, а второй нейтрализует негативные последствия возникшего КЗ в сети, обеспечивая максимально возможную защиту от поражения электрически током.

Часто указывается, что в системах TN-S и TN-C-S зануление не делается. И это так, но только частично. Ведь согласно изложенному, создавая заземление, делаем сразу и зануление. И только у TN-C зануление – отдельный вид работ.

Отсюда можно сразу и судить, где используется зануление, а где нет. Присутствует оно везде, где используется система TN. Но если в старых постройках его приходилось создавать отдельно, то в новых зданиях оно делается в процессе монтажа заземления.

Читайте по теме — способы защиты электроприборов от поломки.

Tags: Электрический ток

Фаза, ноль и земля – ​​что это такое? Системы заземления и нейтрализации

Основным назначением маркировки многожильных проводов с цветной изоляцией при прокладке электрических сетей является упрощение и ускорение монтажных работ. Актуальность данной процедуры оправдана, когда прокладку проводов выполняет один человек, а техническое обслуживание и ремонтные работы- другим.

При создании электропроекта в настоящее время в качестве жил используются провода следующих цветов:

• «Ноль» – синий провод;
• «Земля» — желто-зеленый;
• “Фаза” – черный (иногда коричневый).

Чаще всего с проблемой поиска «фазы», ​​«ноля» и «земли» сталкиваются владельцы старых домов, так как в старину изоляция кабелей, используемых в бытовых условиях, была только черного или белого цвета.

В чем разница между “нулем” и “землей”?

Отличие «ноля» от заземления в том, что через него протекает ток при подключении нагрузки, а «земля» необходима для защиты от поражения электрическим током (по этому проводу ток не течет) и подключается к корпусам приборов.

Различить эти провода можно 3-мя способами:

• Измерить сопротивление на проводе заземления омметром (как правило, оно не превышает 4 Ом), убедившись в отсутствии напряжения между точками измерения;
• С помощью вольтметра – измерить напряжение между “фазой” и поочередно 2-мя оставшимися проводами, “земля” всегда будет иметь большое значение;
• Измерить напряжение между заземляющим проводом и заземляемым устройством (батарея ЦО, место очищено от краски, или корпус электрощита) – вольтметр ничего не покажет, а если подключить его на “ноль” в том же Кстати, будет небольшое напряжение.

Если проводка состоит из 2-х проводов, то это «фаза» и «ноль». И заземления нет – этот проводник раньше не прокладывался.

Как и с какой целью определить “фазу”?

При установке или замене розетки не обязательно определять «фазу», так как не имеет значения, с какой стороны она будет подключена. С выключателем от люстры дело обстоит иначе – именно на него должна подаваться «фаза», а «ноль» – непосредственно на лампы.

Если проводка одноцветная, определить проводники можно с помощью индикаторной отвертки, ручка которой выполнена из прозрачного пластика, а внутри находится диод. Прежде чем приступить к определению, необходимо обесточить дом или помещение, зачистить провода на концах и развести их в стороны, чтобы они случайно не соприкасались, и не произошло короткого замыкания.

Электричество подключается, отвертка берется за диэлектрическую ручку, указательный или большой палец кладется на контакт с обратной стороны розетки. Нужно коснуться оголенного провода металлическим концом отвертки, наблюдая при этом за реакцией отвертки. Свет горит – “фаза”, если нет – “ноль”.

А вот индикаторной отверткой невозможно определить где какой проводник, если присутствует 3-й провод – “земля”.

По неопытности (только начинал работать электриком) еще в 2004 году так и сделал. И чуть не спалил собственную квартиру. До сих пор перед глазами эта картина, хотя столько лет прошло…
Жили мы тогда в старом фонде, построенном в 30-х годах (деревянный дом оштукатурен внутри). А пробки у нас были обычные (точнее одна, на “фазу”). Я на тот момент полтора года работал электриком, думал, что все знаю и умею, “я реактивный” и все такое. Решил поставить на кухне “евророзетки”, а заодно поменять вилки на автоматы, и поставить УЗО (так как душ с проточным водонагревателем мы устанавливали одновременно с заменой проводки на кухне (для тех, кто не знает – в тех старых домах подобные “благо цивилизации” не было рождения, сами “достроили”)). Ну и установил УЗО, автоматы, разделил линии на кухню и на комнаты… проточный водонагреватель поставил на ввод УЗО, под одну клемму с нулевым проводом от счетчика. И “для надежности” подложил витую пару проводов по 1,5 “квадрата” под одну и ту же клемму (блин, сейчас смешно ведь пишу и что я тогда “возился”) и соединил на другом конце с. .. батарея отопления на кухне, и даже пристроили душевой поддон. Проверил “проверочной лампой” работоспособность УЗО (тока утечки лампы было достаточно), по поводу батареи, поддона и “фазы” УЗО работало исправно, “все были довольны, все “смеялись”… Ровно до тех пор, пока “гром не грянул”: в нашем районе города развернули бурю, все старые дома снесли (в том числе и мой через некоторое время), район начали перестраивать, новые небоскребы, все работы. И вот в один из субботних вечеров строители умудрились оборвать трос, который к нашему дому прибежал их прораб с бригадой работяг, всех успокоили, что, мол, сейчас со стройплощадки бросят времянку за домом, а на будни будут восстанавливать все вместе с сетевиками.стройки…Но,видимо,участок их времянки выбран не тот,что нужно.Дом хоть и старый,на 8 квартир,но оборудование современное,нагрузка прилично… курили на кухне. Сначала зажегся свет. На три секунды. Отом была вторая просадка, что лампы еле горели. После этого они еще несколько секунд очень ярко вспыхнули и погасли, а из нашего коридора послышался ужасный треск. Выпрыгиваем и видим, как наш прилавок горит открытым пламенем, но не так уж и хило! А над прилавком антресоль (деревянная), вокруг – сухие старые обои, рядом справа – свежевыкрашенный наличник входной двери… И все это уже лижет огонь, и дыма по всей квартире много . Буквально за считанные секунды… Если бы нас в этот момент не было дома, амба пришла бы ко всем дома, не только к нам. Залили все водой из чайника и кружек, выскочили на улицу, кричали строителям, чтобы ничего пока не включали. Все в шоке, какого черта…!? ..Прибежал прораб… Проветрили квартиру от дыма, идем домой… Тот мой провод, что шел к батарее отопления и поддону с “землей” просто оплавился по всей длине… Я открыл закопченный пластиковый ящик, где стояли УЗО с автоматами, все обгорело, но вроде живо. Он выбросил все “земляные” жилы от входа УЗО под присмотром мастера, заподозрившего, что мы воруем электроэнергию (хотя это было не так, потому что это было “аля уравнивание потенциалов, выполненное через ж..”). . . Строители протащили кабель с жилами большего сечения и запитали дом, уже без происшествий. Когда шок прошел, пришло осознание ошибки. Вся фишка в том, что многие забывают (в том числе и я в тот момент), что в нашей стране жилой сектор (и не только) питается тремя фазами с использованием нулевого проводника. А если нагрузка фаз неравномерная (а в жилом секторе так всегда), то в нулевом проводе начинает течь ток и прыгает напряжение (объясняю по-простому) – в перегруженной фазе напряжение проседает, на недогруженной фазе, наоборот, скачет (возникает перекос фаз). А если нулевой проводник имеет плохой контакт с нейтралью, или слабое сечение, то при хорошей нагрузке он выгорает до хр… что в итоге и произошло: сначала (со слов строителей) у них сгорел ноль, а через пару секунд мелькнул в квартире, т.к. для всех восьми квартир, включая мою, мои “тонкие” провода, подключенные к батарее отопления и размещенные на вводе УЗО, стали нулевым проводом… Поэтому, товарищи, учитесь от чужих ошибок. Они могут стать (не дай бог!) смертельными…
Сейчас уже давно живем в новостройке, при переезде переделал коммунальный ремонт квартиры вместе с электриком, поставил реле напряжения (УЗМ) в квартирный щиток, что не раз спасало от скачков напряжения. Многие удивляются – зачем вам УЗМ в новостройке, ведь вся проводка современная и новая? Ошибка снова! У меня да, все новое. А дом подключен к ТП, построен в 80-х годах. И всю систему электроснабжения всегда следует рассматривать как единое целое, «от и до», как единое целое. А если какое-то место этого “единого целого” “узко”, то лучше перестраховаться, чтобы потом не было мучительно больно, тем более что, как я писал выше, УЗМ уже не раз срабатывал. А в соседней новостройке при проведении сварочных работ в одной из квартир таки прогорел ноль на одном из стояков (точных деталей не знаю) и к нам в УК поступило много претензий от собственников квартир с сгоревшее оборудование…

Даже начинающий электрик знает, что заземление и заземление используются для защиты от поражения электрическим током при монтаже электропроводки. Использование линий электропередач, не защищенных таким образом, может привести к серьезным последствиям, вплоть до летального исхода.

Разницу между этими понятиями как заземление и заземление мы рассмотрим в нашей статье. Для начала следует четко понимать, что хотя эти методы и служат одной цели, а именно обеспечению безопасности, между ними имеется ряд принципиальных отличий.

Чтобы окончательно прояснить этот вопрос, рассмотрим оба метода более подробно, чем отличается заземление от нейтрализации?

Что такое заземление и для чего оно нужно?

Заземление – металлическая конструкция, предназначенная для снижения степени напряжения до параметров, не опасных для человека. Важнейшей особенностью монтажа является установка системы в местах, обеспечивающих надежную изоляцию нулевого провода.

Кроме того, наличие заземления позволяет значительно увеличить аварийный ток. Необходимость увеличения этого параметра обусловлена ​​тем, что при повышенном сопротивлении контура заземления, несмотря на критическое состояние электротехнических устройств, ток короткого замыкания в ряде случаев оказывается недостаточным для срабатывания защитных механизмов, при этом риск остается электротравма.

В основном контур заземления представляет собой систему из нескольких проводников, соединяющих токопроводящие элементы оборудования с землей. По конструкции эти системы можно разделить на три основных типа:

1. Рабочий тип предназначен для обеспечения работоспособности оборудования, как в нормальных условиях, так и в условиях непредвиденных ситуаций;
2. Защитный тип обеспечивает защиту обслуживающего персонала в случае пробоя токоведущих элементов на корпусе;
3. Молниезащитный тип обеспечивает отвод атмосферных электрических разрядов в землю.

Кроме того, различают искусственное и естественное заземление и заземление. Отличие в том, что искусственный делается специально. К естественным относятся металлические конструкции, изготовленные для других целей и используемые в качестве заземления.

Что означает заземление?

Зануление как по назначению, так и по основным принципам существенно отличается от заземления. Принцип заключается в соединении защитного проводника с металлическими элементами конструкции, не проводящими электрический ток. Также возможно подключение к нулю, используемому источником напряжения, или к другому заземляющему проводнику.

Основной задачей заземления и заземления является обеспечение своевременного срабатывания специальных средств защиты. Принцип действия заключается в провоцировании короткого замыкания при пробое изоляции и других неполадках в работе электрооборудования. При использовании этих систем могут срабатывать такие защитные механизмы:

• Автоматический выключатель;
• Система плавких вставок;
• Инновационные системы защиты.

В чем разница между заземлением и заземлением?

Основное отличие заключается в разных способах установки. Использование нейтрального провода для подключения обеспечивает эффективное использование этого типа защиты, гарантируя безопасность как людей, так и техники. При установке заземления убедитесь, что ток, возникающий в аварийной ситуации, достаточен для 100% срабатывания средств защиты.

При недостаточном токе короткого замыкания на составных частях электроприборов может появиться напряжение, что приводит не только к выходу из строя оборудования, но и значительно увеличивает риск поражения персонала электрическим током. Из всего вышеизложенного можно сделать следующий вывод:

При появлении напряжения на рабочей поверхности оборудования заземление обеспечивает оперативный отвод тока в землю по специальному контуру заземления, при этом применение заземления не способствует отводу напряжения с поверхности, однако при правильном монтаже обеспечивает разрыв электрической цепи с использованием различных защитных устройств.

Учитывая принципиальное различие способов обеспечения электробезопасности, на электрических схемах они обозначаются по-разному.

Чем отличается заземление от заземления теперь понятно, осталось уточнить некоторые нюансы.

Как обозначаются заземление и заземление на схемах?

Все электрооборудование с наличием заземления и заземляющих элементов нуждается в специальной маркировке. Маркировка наносится на шину в виде букв РЕ с продольными или поперечными полосами желтого или зеленого цветов. Нейтрали отмечены синей буквой N, что означает заземление или нейтраль.

Буквы обозначают особенности цепи заземления:

• Т – обозначает непосредственный контакт между землей и источником питания;
• I – обозначает полную изоляцию токопроводящих элементов от земли.
• Вторая буква характеризует расположение токопроводящих элементов относительно земли:
• Т указывает на необходимость заземления всех элементов, находящихся под напряжением;
• N характеризует защиту открытых частей с помощью глухозаземленной нейтрали с прямым подключением к источнику питания.

Между заземлением и заземлением, в чем разница, что целесообразнее использовать в зависимости от конкретного оборудования, мы рассмотрели. Независимо от выбранного способа защиты особое значение имеют точность расчетов, а также внимательность и аккуратность монтажа.

Наверняка каждый начинающий электрик слышал о таком способе защиты от поражения электрическим током, как заземление электроприборов. Монтаж трехпроводной электросети – обязательное условие строительства современного дома. Но что делать, если вы живете в старой квартире, в которой при строительстве еще не применялась подобная система защиты? В этом случае нужно сделать так называемое заземление электропроводки. Читайте дальше, чтобы узнать больше о том, что представляют собой обе системы и в чем разница между заземлением и заземлением!

Основные отличия

И первая, и вторая системы защиты выполняют одну и ту же функцию – защищают человека от поражения электрическим током при прикосновении к оголенному проводу или электроприбору, на котором это происходит. Разница лишь в том, что защитное заземление провоцирует мгновенное отключение электроэнергии в случае опасного контакта человека с проводом, а заземление моментально снимает опасное напряжение на землю. Это также вызывает снижение напряжения нейтрализуемых металлических нетоковедущих частей, находящихся под напряжением относительно земли. В этом их общее отличие друг от друга, в двух словах.

Если рассматривать вопрос подробнее, то нужно остановиться на том, каков принцип работы каждого варианта защиты, исходя из чего сразу будет видна разница между альтернативными вариантами. Заземление работает следующим образом: к корпусу опасных электроприборов и бытовых приборов подключается заземляющий провод, который идет на шину заземления в распределительном щите. Оттуда общий заземлитель идет к основному контуру заземления – металлической конструкции, вкопанной в землю рядом с домом (как показано на фото). При пробое тока на корпус прибора или прикосновении к оголенному токоведущему проводнику опасность минует человек.

Что касается заземления, то это соединение корпуса электроприбора с нулевым проводом сети – нулем. В результате получается замкнутый контур, как показано на диаграмме ниже. При возникновении опасной ситуации и отключении автоматических выключателей на вводном щите питание мгновенно отключится.

Наглядно разницу между заземлением и заземлением вы можете увидеть на этой схеме:

Надеемся, что теперь вам стало понятно, чем отличаются две охранные системы и, что не менее важно, как они работают. Также рекомендуем посмотреть разницу между ними на наглядном видео примере:

Разница между альтернативными вариантами

Что лучше?

Для того, чтобы вы полностью усвоили материал, сначала приведем отличия в использовании каждой системы, на основании чего сделаем собственный вывод.

• Заземление дома легко сделать своими руками, имея под рукой сварочный аппарат и немного металла. В то же время для создания заземления требуются определенные знания, связанные с расчетами и выбором оптимальной точки подключения провода к нейтрали.
• Проводник, обеспечивающий указанные соединения нейтрализуемых частей от источника, называется нулевым защитным проводником.
• Нейтральный защитный провод отличается от нулевого рабочего провода, который также подключается к глухозаземленной нейтрали источника. Он предназначен для подачи питания к источнику.
• Если это произойдет в распределительном щите, система заземления не сработает и вы можете стать жертвой поражения электрическим током. В этом плане с системой защитного заземления проще, так как в отличие от нулевого провод РЕ не перегорает и практически не отваливается, если хотя бы раз в год подтягивать клемму. Хотя по этому поводу можно сказать, что «заземляющий» контур из-за того, что он находится на улице, со временем тоже может повреждаться, особенно в местах приваривания электродов. Опять же, если вы делаете ежегодный аудит, проблем не будет.

На основании этого можно сделать следующий вывод –

Известно, что электрическая энергия вырабатывается на электростанциях с использованием генераторов переменного тока. Затем по линиям электропередач от трансформаторных подстанций электроэнергия поступает к потребителям. Рассмотрим подробнее, как подается энергия в подъезды многоэтажных домов и частных домов. Это даст понять даже чайникам в электрике, что такое фаза, ноль и заземление и зачем они нужны.

Простое объяснение

Итак, для начала простыми словами расскажем, что такое фазный и нулевой провод, а также заземление. Фаза является проводником, по которому ток поступает к потребителю. Соответственно, ноль служит для того, чтобы заставить электрический ток двигаться в направлении, противоположном нулевой петле. Кроме того, назначение нуля в проводке – выравнивание фазного напряжения. Заземляющий провод, также называемый заземлением, обесточен и предназначен для защиты человека от поражения электрическим током. Подробнее об этом можно узнать в соответствующем разделе сайта.

Надеемся, наше простое объяснение помогло понять, что такое ноль, фаза и земля в электрике. Также рекомендуем изучить, чтобы понять, какого цвета фазные, нулевые и заземляющие проводники!

Углубляясь в тему

Потребители питаются от обмоток низкого напряжения понижающего трансформатора, который является важнейшей составной частью рабочей трансформаторной подстанции. Связь между подстанцией и абонентами следующая: к потребителям подводится общий проводник, отходящий от места соединения обмоток трансформатора, называемый нейтралью, вместе с тремя проводниками, представляющими собой выводы остальных концов обмоток. Говоря простым языком, каждый из этих трех проводников является фазой, а общий — нулем.

Между фазами в трехфазной энергосистеме имеется напряжение, которое называется линейным. Его номинальное значение равно 380 В. Определим фазное напряжение – это напряжение между нулем и одной из фаз. Номинальное фазное напряжение 220 В.

Электроэнергетическая система, в которой ноль соединен с землей, называется «системой с глухозаземленной нейтралью». Чтобы было совершенно понятно даже новичку в электротехнике: «земля» в энергетике означает заземление.

Физический смысл глухозаземленной нейтрали заключается в следующем: обмотки в трансформаторе соединены в «звезду», а нейтраль заземлена. Ноль выступает в роли комбинированного нейтрального проводника (PEN). Такой тип подключения к земле характерен для жилых домов советской постройки. Здесь в подъездах электрощиток на каждом этаже просто обнулен, а отдельное подключение к земле не предусмотрено. Важно знать, что одновременное подключение защитного и нулевого проводников к корпусу щитка очень опасно, т. к. существует вероятность прохождения рабочего тока через ноль и отклонения его потенциала от нуля, а значит, возможность поражение электрическим током.

Для домов, относящихся к более поздней постройке, от трансформаторной подстанции предусматривается подвод тех же трех фаз, а также разделенные нулевой и защитный проводники. По рабочему проводнику проходит электричество, а назначение защитного проводника – соединение токопроводящих частей с имеющимся на подстанции контуром заземления. При этом в электрощитах на каждом этаже имеется отдельная шина для раздельного подключения фазы, нуля и земли. Шина заземления имеет металлическое соединение с корпусом щита.

Известно, что абонентская нагрузка должна быть равномерно распределена по всем фазам. Однако заранее предсказать, какая мощность будет потребляться тем или иным абонентом, невозможно. Из-за того, что ток нагрузки в каждой отдельной фазе разный, появляется сдвиг нейтрали. В результате возникает разность потенциалов между нулем и землей. В случае, когда сечение нулевого проводника недостаточно, разность потенциалов становится еще больше. Если связь с нейтральным проводником полностью потеряна, то велика вероятность возникновения аварийных ситуаций, при которых в предельно нагруженных фазах напряжение приближается к нулю, а в ненагруженных фазах, наоборот, стремится к значению 380 В. Это обстоятельство приводит к полной поломке электрооборудования. При этом корпус электрооборудования находится под напряжением, опасным для здоровья и жизни человека. Использование в этом случае отдельных нулевого и защитного проводников поможет избежать возникновения подобных аварий и обеспечит требуемый уровень безопасности и надежности.

Заземление и зануление – в чем разница? Заземление и зануление электрооборудования

Направленное движение заряженных частиц, называемое электрическим током, обеспечивает комфортное существование современного человека. Без него не работают производственные и строительные объекты, медицинские приборы в больницах, нет уюта в жилье, простаивает городской и междугородний транспорт. Но электричество служит человеку только в случае полного контроля, а если заряженные электроны смогут найти другой путь, то последствия будут плачевными. Для предотвращения непредсказуемых ситуаций применяются специальные меры, главное понимать, в чем разница. Заземление и зануление защищают человека от поражения электрическим током.

Направленное движение электронов осуществляется по пути наименьшего сопротивления. Чтобы избежать прохождения тока через тело человека, ему предлагают другое направление с наименьшими потерями, обеспечивающее заземление или зануление. В чем разница между ними, предстоит разобраться.

Заземление

Заземление – это одна жила или группа из них, соприкасающаяся с землей. С его помощью напряжение, подаваемое на металлический корпус агрегатов, сбрасывается по пути нулевого сопротивления, т. е. на землю.

Такое электрическое заземление и зануление электрооборудования в промышленности актуально и для бытовых приборов со стальными наружными частями. Прикосновение человека к корпусу холодильника или стиральной машины, находящейся под напряжением, не вызовет поражения электрическим током. Для этого используются специальные розетки с заземляющим контактом.

Принцип действия УЗО

Для безопасной эксплуатации промышленного и бытового оборудования применяют устройства защитного отключения (УЗО), автоматические дифференциальные выключатели. Их работа основана на сравнении входящего электрического тока, протекающего по фазному проводу и выходящего из квартиры через нулевой провод.

Нормальный режим работы электрической цепи показывает одинаковые значения тока на названных участках, потоки направлены в противоположные стороны. Для того, чтобы они продолжали уравновешивать свои действия, обеспечивать сбалансированную работу устройств, выполнять монтаж и установку заземления и зануления.

Пробой на любом участке изоляции приводит к протеканию тока на землю через поврежденное место с обходом рабочего нулевого проводника. В УЗО отображается перекос токов, устройство автоматически размыкает контакты и пропадает напряжение во всей рабочей цепи.

Для каждого отдельного режима работы предусмотрены различные настройки отключения УЗО, обычно диапазон настроек составляет от 10 до 300 мА. Устройство срабатывает быстро, время выключения составляет секунды.

Эксплуатация заземляющего устройства

Для подключения заземляющего устройства к корпусу бытового или промышленного оборудования используется РЕ-проводник, который выводится из щитка отдельной линией со специальным выводом. В конструкции предусмотрено соединение корпуса с землей, что и является целью заземления. Отличие заземления от зануления в том, что в начальный момент при включении вилки в розетку рабочий ноль и фаза в оборудовании не переключаются. Взаимодействие пропадает в последний момент, когда открывается контакт. Таким образом, заземление корпуса имеет надежный и постоянный эффект.

Два способа заземлителя

Системы защиты и отвода подразделяются на:

• Искусственные:
• Естественные.

Искусственное заземление предназначено непосредственно для защиты оборудования и людей. Для их монтажа необходимы горизонтальные и вертикальные стальные металлические продольные элементы (часто используются трубы диаметром до 5 см или уголки № 40 или № 60 длиной от 2,5 до 5 м). Таким образом, заземление и заземление различны. Отличие в том, что для качественной пристрелки требуется специалист.

Естественные заземлители применяются в случае их близости к объекту или жилому дому. В качестве защиты располагаются в земле трубопроводы из металла. Не использовать в защитных целях магистрали с горючими газами, жидкостями и те трубопроводы, наружные стенки которых обработаны антикоррозионным покрытием.

Природные объекты служат не только для защиты электроприборов, но и выполняют свое основное назначение. К недостаткам такого соединения можно отнести доступ к трубопроводам достаточно широкого круга лиц из соседних служб и ведомств, что создает опасность нарушения целостности соединения.

Обнуление

Помимо заземления, в некоторых случаях с помощью обнуления нужно различать отличия. Заземление и зануление напряжения стока, только сделать это можно разными способами. Второй способ заключается в электрическом соединении корпуса, в нормальном состоянии не находящегося под напряжением, и вывода однофазного источника электроэнергии, нулевого проводника генератора или трансформатора, источника постоянного тока в его средней точке. При занулении напряжение с корпуса сбрасывается на специальный распределительный щит или короб трансформатора.

Зануление применяется в случаях непредвиденных скачков напряжения или пробоя изоляции корпуса промышленных или бытовых приборов. Происходит короткое замыкание, приводящее к перегоранию предохранителя и мгновенному автоматическому отключению, в этом отличие заземления от зануления.

Принцип зануления

Переменные трехфазные цепи используют нулевой провод для различных целей. Для обеспечения электробезопасности с его помощью получают эффект короткого замыкания и генерируемого на корпусе напряжения с фазным потенциалом в критических ситуациях. В этом случае появляется ток выше номинального значения автоматического выключателя и контакт прекращается.

Устройство зануления

Чем отличается заземление от зануления можно увидеть на примере подключения. Корпус подключается к отдельному проводу отдельным проводом на распределительном щите. Для этого подключите третий провод электрического кабеля к розетке с помощью предусмотренной клеммы в розетке. У этого метода есть недостаток, заключающийся в том, что для автоматического отключения необходим ток, больший заданных параметров. Если в штатном режиме устройство отключения обеспечивает работу устройства с силой тока 16 Ампер, то небольшие разрывы тока продолжают протекать без отключения.

После этого становится понятно, чем отличается заземление от зануления. Организм человека под воздействием силы тока в 50 миллиампер не выдержит и наступит остановка сердца. Зануление от таких индикаторов тока защитить не может, так как его функция заключается в создании нагрузок, достаточных для размыкания контактов.

Заземление и зануление, в чем разница?

Между этими двумя способами есть отличия:

• При заземлении избыточный ток и напряжение, образующиеся на корпусе, отводятся непосредственно на землю, а при сбросе сбрасываются в ноль в щитке;
• Заземление является более эффективным способом защиты человека от поражения электрическим током;
• При использовании заземления безопасность достигается за счет резкого снижения напряжения, а применение зануления обеспечивает отключение участка линии, в котором происходит пробой на корпус;
• При выполнении зануления, для правильного определения нулевых точек и выбора способа защиты потребуется помощь специалиста-электрика, а сделать заземление, собрать контур и углубить его в землю может любой домашний мастер-умельец.

Заземление – система снятия напряжения через треугольник в земле из металлического профиля, приваренного в местах соединения. Правильно устроенный контур обеспечивает надежную защиту, но при этом необходимо соблюдать все правила. В зависимости от требуемого эффекта выбирают заземление и зануление электроустановок. Отличие зануления в том, что все элементы устройства, не находящиеся под током в обычном режиме, подключаются к нулевому проводу. Случайный контакт фазы с зануленными частями прибора приводит к резкому скачку тока и отключению оборудования.

Сопротивление нейтрального нейтрального провода в любом случае меньше, чем такое же значение контура в земле, поэтому при КЗ возникает КЗ, что в принципе невозможно при использовании заземляющего треугольника. После сравнения производительности двух систем становится понятно, в чем разница. Заземление и зануление различаются по способу защиты, так как важна вероятность выгорания нулевого провода со временем, и за этим необходимо постоянно следить. Зонирование часто применяется в многоэтажных домах, так как не всегда есть возможность устроить надежное и полноценное заземление.

Заземление не зависит от фазировки устройств, тогда как для устройства зануления необходимы определенные условия подключения. В большинстве случаев первый способ преобладает на предприятиях, где предусмотрены повышенные требования безопасности. Но и в домашних условиях в последнее время часто устраивают контур для отвода возникающих чрезмерных напряжений прямо в грунт, это более безопасный метод.

Защита по заземлению касается непосредственно электрической цепи, после пробоя изоляции из-за протекания тока на землю напряжение значительно снижается, но сеть продолжает работать. При обнулении отрезок линии полностью отключается.

Заземление в большинстве случаев применяют в линиях с изолированной изолированной нейтралью в системах ИТ и ТТ в трехфазных сетях напряжением до 1000 вольт и выше для систем с нейтралью в любом режиме. Применение зануления рекомендуется для линий с заземленным нейтральным проводом в сетях TN-CS, TN-C, TN-S с наличием N, PE, PEN проводников, в этом разница. Заземление и зануление, несмотря на различия, являются системами защиты человека и приборов.

Полезные термины по электротехнике

Для понимания некоторых принципов выполнения защитного зануления, заземления и отключения необходимо знать:

Имитатор нейтрали – это нулевой провод от генератора или трансформатора, непосредственно подключенный к контуру заземления.

Может быть выходом от источника переменного тока в однофазной сети или точкой полюса источника постоянного тока в двухфазных линиях, а также средним выходом в трехфазных сетях постоянного тока.

Изолированная нейтраль – нулевой провод генератора или трансформатора, не соединенный с контуром заземления или контактирующий с ним через сильное поле сопротивления от сигнализаторов, защитных устройств, измерительных реле и других устройств.

Принятые обозначения заземляющих устройств в сети

Все электроустановки с присутствующими в них заземлителями и нулевыми проводами должны быть в обязательном порядке маркированы. Обозначения наносятся на шины в виде буквенного обозначения РЕ с переменно чередующимися поперечными или продольными одинаковыми полосами зеленого или желтого цвета. Нейтральные нулевые жилы маркируются синей буквой N, поэтому обозначаются заземление и зануление. Описание для оборонительного и рабочего нуля заключается в нанесении буквенного обозначения PEN и окраске синим тоном по всей длине с зелено-желтыми наконечниками.

Буквенное обозначение

Первые буквы в пояснении к системе указывают на выбранный характер заземляющего устройства:

• Т – подключение источника питания непосредственно к земле;
• I – все токоведущие части изолированы от земли.

Вторая буква служит для описания токопроводящих частей относительно соединения с землей:

• Т указывает на обязательное заземление всех открытых частей, находящихся под напряжением, независимо от типа соединения с землей;
• Н – указывает на то, что защита открытых частей по току осуществляется через глухозаземленную нейтраль от источника питания напрямую.

Буквы, стоящие через тире Н, сообщают о характере этого соединения, определяют способ устройства нулевой защитной и рабочей жил: отдельными проводами;

Типы систем защиты

Классификация систем является основным признаком, по которому устраивают защитное заземление и зануление. Общие технические сведения описаны в части третьей ГОСТ Р 50571.2-94. В соответствии с ним заземление выполняется по схемам ИТ, ТН-КС, ТН-С, ТН-С.

Система TN-C была разработана в Германии в начале 20 века. Он предусматривает объединение в одном кабеле рабочего нулевого провода и защитного провода. Недостаток в том, что при обнулении или другом нарушении соединения на корпусах оборудования появляется напряжение. Несмотря на это, система используется в некоторых электроустановках и до нашего времени.

Системы TN-CS и TN-S предназначены для замены неудачной схемы заземления TN-C. Во второй схеме защиты два вида нулевых проводов отделялись непосредственно от экрана, а контур представлял собой сложную металлическую конструкцию. Эта схема оказалась удачной, так как при отключении нулевого провода линейное напряжение на кожухе электроустановки отсутствовало.

Система TN-CS отличается тем, что разделение нулевых проводов производится не сразу от трансформатора, а примерно посередине магистрали. Это не было удачным решением, так как если обрыв нуля произойдет до точки отрыва, то электрический ток на корпусе будет представлять угрозу для жизни.

Схема подключения для системы ТТ предусматривает прямое соединение токоведущих частей с землей, при этом все открытые части электроустановки при наличии тока подключаются к контуру заземления через заземлитель, не зависящий от нулевого провода генератора или трансформатора.

На системе ИТ блок защищен, проведено заземление и зануление. В чем разница между этим подключением и предыдущей схемой? В этом случае происходит передача избыточного напряжения с корпуса и открытых частей на землю, а изолированная от земли нейтраль источника заземляется с помощью устройств с большим сопротивлением. Эта схема устроена в специальном электрооборудовании, в котором должна быть повышенная безопасность и устойчивость, например, в медицинских учреждениях.

Типы систем зануления

Система зануления ПНГ имеет простую конструкцию, в которой нулевой и защитный проводники совмещены по всей длине. Именно для комбинированного провода и используется аббревиатура. К недостаткам можно отнести повышенные требования к согласованному взаимодействию потенциалов и сечений проводников. Система успешно применяется для нейтрализации трехфазных сетей асинхронных агрегатов.

Не допускается выполнение защиты таким способом в групповых однофазных и распределительных сетях. Запрещается совмещать и заменять функции нулевого и защитного кабелей в однофазной цепи постоянного тока. В них используется дополнительный нулевой провод с маркировкой ПУЭ-7.

Существует более совершенная система зануления электроустановок, питающихся от однофазной сети. В нем совмещенный общий проводник PEN подключается к глухой нейтрали в источнике тока.
