Содержание

Стабилитрон. Особенности практического применения. — Радиомастер инфо

Рассказано о назначении и применении стабилитронов, как проверить их исправность и основные параметры, чем и как можно заменить.

Сердцем практически любого стабилизатора напряжения является стабилитрон. Его основная функция поддерживать постоянное напряжение на выходе при изменении напряжения на входе. Информации на эту тему очень много. Я постараюсь ее систематизировать и подать максимально коротко, только то, что нужно для практики.

На схемах обозначаются так:

Выглядят, в основном, вот так:

Стабилитрон — специально изготовленный диод с особой воль-амперной характеристикой. Показать ее и пояснить нужно обязательно, для понимания принципа работы. Вот как она выглядит для обычного стабилитрона, например, Д814:

Когда на анод подают плюс, а на катод минус, то стабилитрон ведет себя как обычный диод. На рисунке прямая ветвь. При возрастании напряжения ток растет. Когда плюс подают на катод, а минус на анод, т.е. включают в обратном направлении, то характеристика стабилитрона, зависимость тока через него от приложенного напряжения, тоже кардинально меняется. Это хорошо видно по форме обратной ветви характеристики. Когда напряжение на стабилитроне достигает напряжения пробоя, cтабилитрон пробивается, но не перегорает, так как ток через него ограничен резистором. Этот резистор называется балластным.  Если не будет этого резистора, или его номинал подобран не правильно, то стабилитрон выйдет из строя. Величина сопротивления этого резистора подбирается таким образом, чтобы в диапазоне изменения входных напряжений ток через стабилитрон не выходил за допустимые для данного стабилитрона пределы Iст min Iст max. При этом напряжение на стабилитроне остается постоянным и равно напряжению стабилизации. Его величина для каждого типа стабилитрона своя. У двуханодных стабилитронов прямая ветвь такая же как и обратная только расположена справа вверху.

В схемах двуханодный стабилитрон можно включать независимо от полярности входного напряжения. Это удобно для ограничения переменного напряжения по амплитуде.

Типовая схема включения стабилитрона на конкретном примере:

Параметры стабилитрона КС182 указаны в справочнике:

Напряжение стабилизации стабилитрона 8,2В. При этом ток стабилизации может изменяться от 3мА до 17мА.

Как правило, в расчетах рекомендуют брать минимальное напряжение на входе в 1,5 раза выше напряжения стабилизации. Получаем 12,3 В. Максимальное примем исходя из допустимого разброса напряжения сети 20%. Получаем 14,73 В. Номинал резистора по закону Ома можно посчитать вручную, но в интернете много онлайн калькуляторов для решения таких задач, например, вот этот:

При таких заданных параметрах получим ток в нагрузке от 0 до 12 мА, что соответствует максимальной мощности 0,1 Вт.

Сопротивление балластного резистора 340 Ом, его мощность 0,125 Вт.

Мощность стабилитрона 0,156 Вт.

Мощность, рассеиваемая на резисторе и стабилитроне, составляет в сумме 0,28 Вт. При этом мощность в нагрузке 0,1 Вт. КПД получается 36%. При больших мощностях это не рационально.

Теперь основные моменты из практики.

  1. Как проверить исправность стабилитрона? Обычный стабилитрон проверяется как диод, т.е. прозванивается мультиметром и должен обладать односторонне проводимостью. Другое дело, стабилитрон двухстронний (или двуханодный) или стабилитрон с защитным диодом. Их прозвонить как диод не удастся. Они показывают обрыв в обе стороны. Проверяются только по методике, указанной в следующем пункте.
  2. Проверка напряжения стабилизации. Перед проверкой нужно определиться с мощностью стабилитрона. Это можно сделать по внешнему виду. Если стабилитрон малых размеров и выводы тонкие, то это малая мощность с током стабилизации от 3 до 20 мА. Если корпус чуть больше и выводы толще, то это средняя мощность и ток стабилизации до 90 мА. Ну а мощный стабилитрон имеет большие размеры и возможность установки на радиатор. У него ток стабилизации до ампера и выше.

Есть еще одна особенность. Чем выше напряжение стабилизации стабилитрона, тем меньше ток стабилизации, так как определяющей в этом случае является рассеиваемая стабилитроном мощность. Так что для стабилитронов малой и средней мощности при проверке достаточно тока 10 мА, для большой мощности 20-30мА. Поэтому для большинства проверок стабилитронов с напряжением стабилизации до 30В  берем резистор 1-2 кОм и через него подключаем катод стабилитрона к плюсу регулируемого блока питания, анод соответственно к минусу.

Параллельно стабилитрону подключаем вольтметр. От нуля плавно повышаем напряжение и следим за показаниями вольтметра. Как только они перестали расти при увеличении напряжения блока питания снимаем показания вольтметра. Если напряжение перестало расти при значениях около 1В, значит перепутан анод и катод стабилитрона. Нужно их поменять местами и повторить процедуру. Значение напряжения, при котором прекратились увеличиваться показания вольтметра, и есть напряжение стабилизации. У двуханодных оно будет одинаковым при смене полярности подключения. У стабилитрона с диодом напряжение стабилизации при неправильном включении будет достаточно высоким, на практике выше напряжения блока питания. Теоретически оно будет равно обратному напряжению диода. Можно применять для проверки и нерегулируемый блок питания напряжением выше предполагаемого напряжения стабилизации стабилитрона. При подключении, как на схеме, измеренное напряжение на стабилитроне будет равно напряжению стабилизации стабилитрона. Если показания вольтметра равны напряжению блока питания, значит стабилитрон включен наоборот или имеет напряжение стабилизации выше напряжения блока питания.

  1. В некоторых случаях очень важным параметром является температурный коэффициент напряжения стабилизации. Например, в автомобильном реле-регуляторе, которое управляет величиной напряжения в бортсети автомобиля. Если оно будет сильно изменяться в зависимости от температуры в моторном отсек, то выйдет из строя электрооборудование автомобиля. Следующий наглядный пример. В телевизорах и радиоприемниках в блоке формирования напряжения настройки на частоту принимаемого сигнала также недопустима зависимость напряжения от температуры, иначе сигнал будет плавать и пропадать. Именно поэтому в реле-регуляторах применяют стабилитроны типа Д818Е, а в блоках настройки телевизоров КС531. У первых температурный коэффициент составляет +0,001 %/град, у вторых ±0,005%/град. В то время, как у других, например, КС182 о которых упоминалось в начале статьи, температурный коэффициент составляет около 0,1 %/град. Это почти в 100 раз хуже. как правило, стабилитроны с хорошим температурным коэффициентом содержат внутренний диод, катод которого соединен с катодом стабилитрона. Температурный коэффициент этого диода имеет знак противоположный температурному коэффициенту самого стабилитрона. Таким образом достигается высокая температурная стабильность напряжения стабилизации.

Пока проверяемый стабилитрон подключен для проверки напряжения стабилизации по схеме п. 2 этой статьи, можно его выводы подогреть паяльником, немного, градусов до 60-70 и понаблюдать за изменением напряжения на вольтметре. Разница между термостабильным стабилитроном и обычным будет очень заметна.

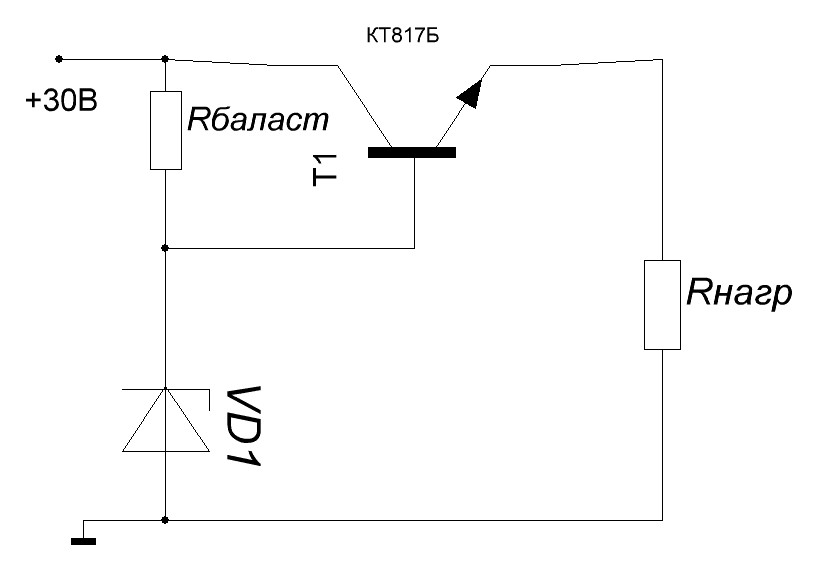

  1. То, что основное назначение стабилитрона поддерживать постоянное напряжение на нагрузке при изменении входного напряжения и тока нагрузки уже понятно. Но тут есть особенность. Для эффективного выполнения этих задач, мощность нагрузки реально не должна превышать 30% от мощности, рассеиваемой на балластном резисторе и стабилитроне. Об этом уже было сказано в начале статьи. Для увеличения КПД и тока в нагрузке применяют транзисторы. Наиболее простая схема:

Если ток стабилитрона 10мА, а коэффициент усиления транзистора по току 100 раз, то ток в нагрузке будет 10х100=1000мА. Установив параллельно стабилитрону переменный резистор можно напряжение стабилизации в нагрузке изменять от нуля почти до максимального значения напряжения стабилизации стабилитрона.

  1. Чем можно заменить стабилитрон или изменить напряжение стабилизации?

Обычный кремниевый диод включенный в прямом направлении может выполнять функции стабилитрона напряжением около 0,7 В. Для увеличения напряжения диоды можно включать последовательно с такими же диодами или стабилитроном, напряжение которого нужно немного увеличить. Германиевый диод, при прямом включении, стабилизирует напряжение около 0,5 В, светодиод, в зависимости от типа 2…3,2 В.

Примеры показаны ниже на фото:

Кремниевые транзисторы в диодном включении также могут выполнять функции стабилитрона напряжением 5…6 В. Причем можно использовать последовательное подключение транзистора с диодами, нескольких транзисторов, как показано ниже:

Если есть маломощный стабилитрон на нужное напряжение, а нужен более мощный, то можно использовать такую аналогию ( где VD1 маломощный стабилитрон):

R2 – балластный резистор. Напряжение стабилизации схемы равно напряжению стабилизации стабилитрона плюс напряжение б-э транзистора (0,7В у кремниевых и 0,5В у германиевых). Максимальный ток стабилизации схемы равен току стабилитрона, умноженному на коэффициент усиления транзистора по току (h21). Используя такие схемы нельзя допускать превышения значений параметров применяемых элементов.

Если нужны высоковольтные стабилитроны на напряжения 120…180В (КС620А, КС630А, КС650А, КС680А), то можно использовать такие схемы:

Как источник стабильного тока используют германиевые диоды Д220, Д220А, Д219А которые имеют низкое дифференциальное сопротивление при обратном включении и обратном токе 0,1…10 мА. Понятно, что напряжение применяемого транзистора должно быть выше 180 В.

Материал статьи продублирован на видео:



Аналоги отечественных полупроводников / Стабилитроны

Тип

Предельные значения

Значения параметров при Т=25°С

Тк. мах(Тп.) °С

возможная замена

Uст.ном. В

при Iст.ном.mA

Рмакс.mBt

мин B

мах B

rст. Om

aст. %/°С

Iст. мин

мах mA

2С102А

5,1

20

300

4,84

5,36

17

±1,0

3

58

125

BZX79-C5V1

2С111А

6,2

10

150

5,66

6,76

35

-6

3

22

125

BZX79-C6V2

2С111Б

6,8

10

150

6,24

7,38

28

±5,0

3

20

125

BZX79-C6V8

2С112А

7,5

5

150

6,82

8,21

16

±4,0

3

18

125

BZX79-C7V5

2С112Б

8,2

5

150

7,49

8,95

14

4

3

17

125

BZX79-C8V2

2С112В

9,1

5

150

8,25

9,98

18

6

3

15

125

BZX79-C9V1

2С133А

3,3

10

300

2,97

3,63

65

-11

3

81

125

BZX79-C3V3

2С133Б

3,3

10

100

3

3,7

65

-10

3

30

125

BZX79-C3V3

2С139А

3,9

10

300

3,51

4,29

60

-10

3

70

125

BZX79-C3V9

2С139Б

3,9

10

100

3,5

4,3

60

-10

3

26

125

BZX79-C3V9

2С147А

4,7

10

300

4,23

5,17

56

-9. ..10

3

58

125

BZX79-C4V7

2С147Б

4,7

10

100

4,1

5,2

56

-8...+2

3

21

125

BZX79-C4V7

2С156А

5,6

10

300

5,04

6,16

46

±5,0

3

55

125

BZX79-C5V6

2С156Б

5,6

10

100

5

6,4

45

-4. ..7

3

18

125

BZX79-C5V6

2С162А

6,2

10

150

5,66

6,76

35

-6

3

22

125

BZX79-C6V2

2С168А

6,8

10

300

6,12

7,48

28

±6,0

3

45

125

BZX79-C6V8

2С168Б

6,8

10

100

6

7,5

15

7

3

15

125

BZX79-C6V8

2С168В

6,8

10

150

6,24

7,38

28

±5,0

3

20

125

BZX79-C6V8

2С175А

7,5

5

150

6,82

8,21

16

±4,0

3

18

125

BZX79-C7V5

2С182А

8,2

5

150

7,49

8,95

14

4

3

17

125

BZX79-C8V2

2С191А

9,1

5

150

8,25

9,98

18

6

3

15

125

BZX79-C9V1

2С205А

10

5

150

9,12

10,9

22

6

3

13

125

BZX79-C10

2С210А

10

5

125

9

10,5

15

9

3

11

125

BZX79-C10

2С210Б

10

5

150

9,5

10,5

22

6

3

14

125

BZX79-C10

2С211А

11

5

125

10

12

19

9,5

3

10

125

BZX79-C11

2С211И

11

5

150

10,5

11,5

23

7

3

13

125

BZX79-C11

2С212В

12

5

150

10,9

13,1

24

7,5

3

12

125

BZX79-C11

2С213А

13

5

125

11,5

14

22

9,5

3

9

125

BZX79-C13

2С213Б

13

5

150

11,9

14,2

25

7,5

3

10

125

BZX79-C13

2С439А

3,9

51

1000

3,51

4,29

12

-10

3

212

125

BZV85-C3V9

2С447А

4,7

43

1000

4,23

5,17

10

-8. ..3

3

190

125

BZV85-C4V7

2С456А

5,6

36

1000

5,04

6,16

7

5

3

167

125

BZV85-C5V6

2С468А

6,8

29

1000

6,12

7,48

5

6,5

3

142

125

BZV85-C6V8

2С482А

8,2

5

1000

7,4

9

25

8

1

96

125

BZV85-C8V2

2С510А

10

5

1000

9

11

25

10

1

79

125

BZV85-C10

2С512А

12

5

1000

10,8

13,2

25

10

1

67

125

BZV85-C12

2С515А

15

5

1000

13,5

16,5

25

10

1

53

125

BZV85-C15

2С516А

10

5

340

9

10,5

12

9

3

32

125

BZX79-C10

2С516Б

11

5

340

10

12

15

9,5

3

29

125

BZX79-C11

2С516В

13

5

340

11,5

14

18

9,5

3

24

125

BZX79-C13

2С518А

18

5

1000

16,2

19,8

25

10

1

45

125

BZV85-C18

2С522А

22

5

1000

19,8

24,2

25

10

1

37

125

BZV85-C22

2С524А

24

5

1000

22,8

25,2

30

10

1

33

125

BZV85-C24

2С527А

27

5

1000

24,3

29,7

40

10

1

30

125

BZV85-C27

2С530А

30

5

1000

28,5

31,5

45

10

1

27

125

BZV85-C30

2С536А

36

5

1000

34,2

37,8

50

10

1

23

125

BZV85-C36

2С551А

51

1,5

1000

48

54

200

12

1

14,6

125

BZV85-C51

Д810

10

5

280

9

10,5

12

9

3

26

125

BZX79-C10

Д811

11

5

280

10

12

15

9,5

3

23

125

BZX79-C11

Д813

13

5

280

11,5

14

18

9,5

3

20

125

BZX79-C13

Д814В

10

5

340

9

10,5

12

9

3

32

125

BZX79-C10

Д814В1

10

5

340

9

10,5

12

9

3

32

125

BZX79-C10

Д814Г

11

5

340

10

12

15

9,5

3

29

125

BZX79-C11

Д814Г1

11

5

340

10

12

15

9,5

3

29

125

BZX79-C11

Д814Д

13

5

340

11,5

14

18

9,5

3

24

125

BZX79-C13

Д814Д1

13

5

340

11,6

14

18

9,5

3

24

125

BZX79-C13

КС133А

3,3

10

300

2,97

3,63

65

-11

3

81

125

BZX79-C3V3

КС139А

3,9

10

300

3,51

4,29

60

-10

3

70

125

BZX79-C3V9

КС147А

4,7

10

300

4,23

5,17

56

-9. ..10

3

58

125

BZX79-C4V7

КС156А

5,6

10

300

5,04

6,16

46

±5,0

3

55

125

BZX79-C5V6

КС162А

6,2

10

300

5,8

6,6

35

-6

3

50

100

BZX79-C6V2

КС162В

6,2

10

150

5,8

6,6

-

-6

3

22

100

BZX79-C6V2

КС168А

6,8

10

300

6,12

7,48

7

±6,0

3

45

125

BZX79-C6V8

КС168В

6,8

10

150

6,3

7,3

28

±5,0

3

20

100

BZX79-C6V8

КС175А

7,5

5

150

6,82

8,21

16

±4,0

3

18

100

BZX79-C7V5

КС182А

8,2

5

150

7,6

8,8

14

-

3

17

100

BZX79-C8V2

КС191А

9,1

5

150

8,5

9,7

18

-

3

15

100

BZX79-C9V1

КС210А

10

5

150

-

-

-

-

3

14

100

BZX79-C10

КС210Б

10

5

150

9,3

10,7

22

6

3

14

100

BZX79-C10

КС213А

13

5

150

-

-

-

-

3

10

125

BZX79-C13

КС213Б

13

5

150

12,1

13,9

25

8

3

10

125

BZX79-C13

КС439А

3,9

51

1000

3,51

4,29

25

-10

3

212

125

BZV85-C3V9

КС447А

4,7

43

1000

4,23

5,17

18

-8. ..3

3

190

125

BZV85-C4V7

КС456А

5,6

36

1000

5,04

6,16

7

5

3

167

125

BZV85-C5V6

КС468А

6,8

30

1000

6,12

7,48

5

6,5

3

119

125

BZV85-C6V8

КС482А

8,2

5

1000

7,4

9

25

8

1

96

125

BZV85-C8V2

КС509А

15

15

1300

13,8

15,6

15

9

0,5

42

85

BZV85-C15

КС509Б

18

15

1300

18,6

19,1

20

9

0,5

35

85

BZV85-C18

КС509В

20

10

1300

18,8

21,2

24

9

0,5

31

85

BZV85-C20

КС510А

10

5

1000

9

11

25

10

1

79

125

BZV85-C10

КС512А

12

5

1000

10,8

13,2

25

10

1

67

125

BZV85-C12

КС515А

15

5

1000

13,5

16,5

25

10

1

53

125

BZV85-C15

КС518А

18

5

1000

16,2

19,8

25

10

1

45

125

BZV85-C18

КС522А

22

5

1000

19,8

24,2

25

10

1

37

125

BZV85-C22

КС524А

24

5

1000

22,8

25,2

30

10

1

33

125

BZV85-C24

КС527А

27

5

1000

24,3

29,7

40

10

1

30

125

BZV85-C27

КС533А

33

5

640

30

36

40

10

3

17

125

BZV85-C33

КС551А

51

1,5

1000

48

54

200

12

1

14,6

125

BZV85-C51

Д814 (Д814А, Д814Б, Д814В, Д814Г, Д814Д)

Д814 — это серия кремниевых, сплавных стабилитронов средней мощности. В Д814 серию стабилитронов входят стабилитроны: Д814А, Д814Б, Д814В, Д814Г, Д814Д. Основным отличием между стабилитронами данной серии является напряжение стабилизации, которое составляет от 7 Вольт (Стабилитрон Д814А) до 14 Вольт (Стабилитрон Д814Д). Ток стабилизации находится в диапазоне от 3 мА до 40 мА.

Д814 серия стабилитронов выполнена в металлостеклянном корпусе, по бокам которого расположены гибкие выводы. На корпусе стабилитрона нанесены его наименование, тип и цоколевка. В Д814 серии стабилитронов, корпус является анодом, имеет несколько большую толщину вывода (около 1мм), чем катод (0,6мм).

Вес стабилитронов данной серии, около 1 г.

Д814 размер.

Д814 серия стабилитронов выполнена в корпусах цилиндрической формы. Диаметр корпуса около 5мм. Длина корпуса без учета выводов около 15 мм.

Д814 внешний вид.

Д814 параметры.



Напряжение стабилизации при Iст = 5 мА
При Т = +25°C При Т = -60°C При Т = +125°C
Д814А 7…8,5 В 6…8,5 В 7…9,5 В
Д814Б 8…9,5 В 7…9,5 В 8…10,5 В
Д814В 9…10,5 В 8…10,5 В 9…11,5 В
Д814Г 10…12 В 9…12 В 10…13,5 В
Д814Д 11,5…14 В 10…14 В 11,5…15,5 В



— Уход напряжения стабилизации, не более:
Через 5 с после включения в течение последующих 10 с:
Д814А 170 мВ
Д814Б 190 мВ
Д814В 210 мВ
Д814Г 240 мВ
Д814Д 280 мВ

Через 15 с после включения в течение последующих 20 с: 20 мВ



— Прямое напряжение (постоянное) при Iпр = 50 мА,
Т = -60 и +25°С, не более 1 В



— Постоянный обратный ток при Uобр = 1 В, не более 0,1 мкА



Дифференциальное сопротивление, не более:
при Iст = 5 мА и Т = +25°C: при Iст = 1 мА и Т = +25°C: при Iст = 5 мА, Т = -60 и +125°C:
Д814А 6 Ом 12 Ом 11,5 мА
Д814Б 10 Ом 18 Ом 10,5 мА
Д814В 12 Ом 25 Ом 9,5 мА
Д814Г 15 Ом 17 мА 8,3 мА
Д814Д 18 Ом 14 мА 7,2 мА


при Iст = 1 мА и Т = +25°C:
Д814А 12 Ом
Д814Б 18 Ом
Д814В 25 Ом
Д814Г 30 Ом
Д814Д 35 Ом

при Iст = 5 мА, Т = -60 и +125°C:
Д814А 15 Ом
Д814Б 18 Ом
Д814В 25 Ом
Д814Г 30 Ом
Д814Д 35 Ом



Предельные характеристики стабилитрона Д814 (Д814А, Д814Б, Д814В, Д814Г, Д814Д)

— Минимальный ток стабилизации: 3 мА

Максимальный ток стабилизации:
При Т ≤ +35°C: При Т ≤ +100°C: При Т ≤ +125°C:
Д814А 40 мА 24 мА 11,5 мА
Д814Б 36 мА 21 мА 10,5 мА
Д814В 32 мА 19 мА 9,5 мА
Д814Г 29 мА 17 мА 8,3 мА
Д814Д 24 мА 14 мА 7,2 мА



— Прямой ток (постоянный):100 мА

— Рассеиваемая мощность:
При Т ≤ +35°C 340 мВт
При Т = +100°C 200 мВт
При Т = +125°C 100 мВт

— Рабочая температура (окружающей среды): -60…+125°C

Д814 содержание драгметаллов.

Содержание драгметаллов (золота, серебра, платины и металлов платиновой группы (МПГ)) в Д814 указанно в граммах на единицу изделия.

Золото : 0,001102
Серебро : 0
МПГ : 0

Д814 аналоги.

Стабилитрон Зарубежный аналог
Д814А 1S333, 1S334, 1N764-1, AZ4, 1S193
Д814Б 185Z4
Д814В 1094Z4, 1095Z4
Д814Г 1S2110, 1S2110A, 1S336, 1S473, 1N715А, 1S196
Д814Д 1N4912, 1N4912A



Диод. Светодиод. Стабилитрон / Хабр

Не влезай. Убьет! (с)

Постараюсь объяснить работу с диодами, светодиодами, а также стабилитронами на пальцах. Опытные электронщики могут пропустить статью, поскольку ничего нового для себя не обнаружат. Не буду вдаваться в теорию электронно-дырочной проводимости pn-перехода. Я считаю, что такой подход обучения только запутает начинающих. Это голая теория, почти не имеющая отношения к практике. Впрочем, интересующимся теорией предлагаю эту статью. Всем желающим добро пожаловать под кат.

Это вторая статья из цикла электроники. Рекомендую к прочтению также первую, которая повествует о том, что такое электрический ток и напряжение.

Диод – полупроводниковый прибор, имеющий 2 вывода для подключения. Изготавливается, упрощенно говоря, путем соединения 2х полупроводников с разным типом примеси, их называют донорной и акцепторной, n и p соответственно, поэтому диод содержит внутри pn-переход. Выводы, обычно состоящие из луженой меди, называют анод (А) и катод (К). Эти термины пошли еще со времен электронных ламп и используются в письменном виде, для обозначения направленности диода. Гораздо проще графическое обозначение. Названия выводов диода запомнятся сами собой при применении на практике.


Как я уже писал, мы не будем использовать теорию электронно-дырочной проводимости диода. Просто инкапсулируем эту теорию до черного ящика с двумя зажимами для подключения. Примерно так же программисты инкапсулируют работу со сторонними библиотеками, не вдаваясь в е… подробности их работы. Или, например, когда, пользуясь пылесосом, мы не вдаёмся в подробности, как он устроен внутри, он просто работает и нам важно одно из свойств пылесоса – сосать пыль.

Рассмотрим свойства диода, самые очевидные:

  • От анода к катоду, такое направление называется прямым, диод пропускает ток.
  • От катода к аноду, в обратном направлении, диод ток не пропускает. (Вообще-то нет. Но об этом позже.)
  • При протекании тока, в прямом направлении, на диоде падает некоторое напряжение.


Возможно эти свойства вам и так хорошо известны. Но есть некоторые дополнения. Что же считать прямым, а что обратным направлением? Прямым называют такое включение, когда на аноде напряжение больше, чем на катоде. Обратное, наоборот. Прямое и обратное включение – это условность. В реальных схемах напряжение на одном и том же диоде может меняться с прямого на обратное и наоборот.

Кремниевый диод начинает пропускать хоть какой-либо значимый ток только тогда, когда на аноде напряжение будет больше примерно на 0,65 В, чем на катоде. Нет, не так. При протекании хоть какого-либо тока, на диоде образуется падение напряжения, примерно равное 0,65 В и выше.

Напряжение 0,65 В – называют прямым падением напряжения на pn-переходе. Это лишь примерная средняя величина, она зависит от тока, температуры кристалла и технологии изготовления диода. При изменении протекающего тока, она изменяется нелинейно. Чтобы как-то обозначить эту нелинейность графически, производители снимают вольтамперные характеристики диода. В мощных высоковольтных диодах падение напряжения может быть больше в 2, 3 и т.д. раза. Это означает, что внутри диода включено несколько pn-переходов последовательно.

Для определения падения напряжения можно использовать вольтамперную характеристику (ВАХ) диода в виде графика. Иногда эти графики приводятся в дата-листах (datasheets) на реальные модели диода, но чаще их нет. На первом мне попавшемся графике ниже приведены ВАХ КД243А, хотя это не важно, они все примерно похожи.


На графике Uпр – это прямое падение напряжения на диоде. Iпр – протекающий через диод ток. График показывает какое падение напряжения на диоде будет, при протекании n-го тока. Но чаще всего в даталистах не показываются реальные ВАХ, а приводится прямое падение напряжения, указанное при определенном токе. В английской литературе падение напряжения обозначается как forward voltage.

Как применять


Падение напряжения на диоде – для нас плохая характеристика, поскольку это напряжение не совершает полезной работы и рассеивается в виде тепла на корпусе диода. Чем меньше падение, тем лучше. Обычно падение напряжения на диоде определяют исходя из тока, протекающего через диод. Например, включим диод последовательно с нагрузкой. По сути это будет защита схемы от переплюсовки, на случай, если блок питания отсоединяемый. На рисунке ниже в качестве защищаемой схемы взят резистор 47 Ом, хотя в реальности это может быть все, что угодно, например, участок большой схемы. В качестве блока питания – батарея на 12 В.
Допустим, нагрузка без диода потребляет 255 мА. В данном случае это можно посчитать по закону Ома: I= U / R = 12 / 47 = 0,255 А или 255 мА. Хотя обычно потребление сферической схемы в вакууме уже известно, хотя бы по максимальным характеристикам блока питания. Найдем на графике ВАХ, указанный выше, падение напряжения для диода КД243А при 0,255 А протекающего тока, при 25 градусах. Оно равно примерно 0,75 В. Эти 0,75 В упадут на диоде, и для питания схемы останется 12 — 0,75 = 11,25 В — иногда может и не хватить. Как бонус, можно найти мощность, в виде тепла и потерь выделяющуюся на диоде по формуле P = I * U = 0,75 * 0,255 = 0,19 Вт, где I и U – ток через диод и падение напряжения на диоде.

Что же делать, когда график ВАХ недоступен? Например, для популярного диода 1n4007 указано только прямое напряжения forward voltage 1 В при токе 1 А. Нужно и использовать это значение, либо измерить реальное падение. А если для какого-либо диода это значение не указано, то сойдет среднее 0,65 В. В реальности проще это падение напряжения измерить вольтметром в схеме, чем выискивать в графиках. Думаю, не надо объяснять, что вольтметр должен быть включен на постоянное напряжение, если через диод течет постоянный ток, а щупы должны касаться анода и катода диода.

Немного про другие характеристики


В предыдущем примере, если перевернуть батарейку, я имею ввиду поменять полярность, см. нижний рисунок, ток не потечет и падение напряжения на диоде в худшем случае составит 12 В — напряжение батареи. Главное, чтобы это напряжение не превышало напряжение пробоя нашего диода, оно же обратное напряжение, оно же breakdown voltage. А также важно еще одно условие: ток в прямом направлении через диод не превышал номинальный ток диода, он же forward current. Это два основных параметра по которых выбирается диод: прямой ток и обратное напряжение.

Иногда в даталистах также указывается рассеиваемая мощность диодом или номинальная мощность (power dissipation). Если она указана, то ее нельзя превышать. Как ее посчитать, мы уже разобрались на предыдущем примере. Но если мощность не указана, тогда надо ориентироваться по току.

Говорят, что в обратном направлении ток через диод не течет, ну или почти не потечет. На самом деле через него протекает ток утечки, reverse current в английской литературе. Этот ток очень маленький, от нескольких наноампер у маломощных диодов до нескольких сот микроампер, у мощных. Также этот ток зависит от температуры и приложенного напряжения. В большинстве случаем ток утечки не играет никакой роли, например, в как в предыдущем примере, но, когда вы будете работать с наноамперами и поставите какой-либо защитный диод на входе операционного усилителя, тогда может случиться ой… Схема поведет себя совсем не так, как задумывалась.

У диодов так же есть некоторая маленькая паразитная емкость capacitance. Т.е., по сути, это конденсатор, параллельно включенный с диодом. Эту емкость надо учитывать при быстрых процессах при работе диода в схеме с десятками-сотнями мегагерц.

Также несколько слов по поводу термина «номинал». Обычно номинальные ток и напряжение обозначают, что при превышении этих параметров производитель не гарантирует работу изделия, если не сказано другое. И это для всех электронных компонентов, а не только для диода.

Что еще можно сделать


Применений диодов существует множество. Разработчики-радиоэлектронщики обычно выдумывают свои схемы из кусочков других схем, так называемых строительных кирпичиков. Вот несколько вариантов.

Например, схема защиты цифровых или аналоговых входов от перенапряжения:


Диоды в этой схеме при нормальной работе не пропускают ток. Только ток утечки. Но когда по входу возникает перенапряжение с положительной полуволной, т.е. напряжение входа становится больше чем Uпит плюс прямое падение напряжения на диоде, то верхний диод открывается и вход замыкается на шину питания. Если возникает отрицательная полуволна напряжения, то открывается нижний диод и вход замыкается на землю. В этой схеме, кстати, чем меньше утечки и емкость у диодов, тем лучше. Такие схемы защиты уже, как правило, стоят во всех современных цифровых микросхемах внутри кристалла. А внешними мощными сборками TVS-диодов защищают, например, USB порты на материнских платах.

Также из диодов можно собрать выпрямитель. Это очень распространённый тип схем и вряд ли кто-то из читателей про них не слышал. Выпрямители бывают однополупериодные, двухполупериодные и мостовые. С однополупериодным выпрямителем мы уже познакомились в нашем самом первом многострадальном примере, когда рассматривали защиту от переплюсовки. Никакими особыми плюсами не обладает, кроме плюса на батарейке. Один из самых важных минусов, который ограничивает применение схемы однополупериодного выпрямителя на практике: схема работает только с положительной полуволной напряжения. Отрицательное напряжение напрочь отсекает и ток при этом не течет. «Ну и что?», скажете вы, «Такой мощности мне будет достаточно!». Но нет, если такой выпрямитель стоит после трансформатора, то ток будет протекать только в одну сторону через обмотки трансформатора и, таким образом, трансформаторное железо будет дополнительно подмагничиваться. Трансформатор может войти в насыщение и греться намного больше положенного.

Двухполупериодные выпрямители этого недостатка лишены, но им необходим средний вывод обмотки трансформатора. Здесь при положительной полярности переменного напряжения открыт верхний диод, а при отрицательной – нижний. КПД трансформатора используется не полностью.


Мостовые схемы лишены обоих недостатков. Но теперь на пути тока включены два диода в любой момент времени: прямой диод и обратный. Падение напряжения на диодах удваивается и составляет не 0,65-1В, а в среднем 1,3-2В. С учетом этого падения считается выпрямленное напряжение.
Например, нам надо получить 18 вольт выпрямленного напряжения, какой трансформатор для этого выбрать? 18 вольт плюс падение на диодах, возьмем среднее 1,4 В, равно 19,4 В. Мы знаем из предыдущей статьи, что амплитудное значение переменного напряжения в корень из 2 раз больше его действующего значения. Поэтому во вторичной цепи трансформатора переменное действующее напряжение равно 19,4 / 1,41 = 13,75В. С учетом того, что напряжение в сети может гулять на 10%, а также под нагрузкой напряжение немного просядет, выберем трансформатор 230/15 В.

Мощность требуемого нам трансформатора можно посчитать от тока нагрузки. Например, мы собираемся подключать к трансформатору нагрузку в один ампер. Это если с запасом. Всегда оставляйте небольшой запас, в 20-40%. Просто по формуле мощности можно найти P = U * I = 15 * 1 = 15 ВА, где U и I – напряжение и ток вторичной обмотки. Если вторичных обмоток несколько, то их мощности складываются. Плюс потери на трансформацию, плюс запас, поэтому выберем трансформатор 20-40 ВА. Хотя часто трансформаторы продаются с указанием тока вторичных обмоток, но проверить по габаритной мощности не помешает.

После выпрямительного моста необходим сглаживающий конденсатор, на рисунке не показан. Не забывайте про него! Есть умные формулы по расчету этого конденсатора в зависимости от количества пульсаций, но порекомендую такое правило: ставить конденсатор 10000мкФ на один ампер потребления тока. Вольтаж конденсатора не меньше, чем выпрямленное без нагрузки напряжение. В данном примере можно взять конденсатор с номиналом 25В.

Диоды в этой схеме выберем на ток >=1А и обратное напряжение, с запасом, больше 19,4 В, например, 50-1000 В. Можно применить диоды Шоттки. Это те же диоды, только с очень маленьким падением напряжения, которое часто составляет десятки милливольт. Но недостаток диодов Шоттки – их не выпускают на более-менее высокие напряжения, больше 100В. Точнее с недавнего времени выпускают, но их стоимость заоблачная, а плюсы уже не так очевидны.

Светодиод


Внутри устроен совсем по другому, чем диод, но имеет те же самые свойства. Только еще и светится при протекании тока в прямом направлении.
Все отличие от диода в некоторых характеристиках. Самое важное – прямое падение напряжения. Оно гораздо больше, чем 0,65 В у обычного диода и зависит в основном от цвета светодиода. Начиная от красного, падение напряжения которого составляет в среднем 1,8 В, и заканчивая белым или синим светодиодом, падение у которых около 3,5 В. Впрочем, у невидимого спектра эти значения шире.
По сути падение напряжения здесь – минимальное напряжение зажигания диода. При меньшем напряжении, у источника питания, тока не будет и диод просто не загорится. У мощных осветительных светодиодов падение напряжения может составлять десятки вольт, но это значит лишь, что внутри кристалла много последовательно-параллельных сборок диодов.

Но сейчас поговорим об индикаторных светодиодах, как наиболее простых. Их выпускают в различных корпусах, наиболее часто в полуокруглых, диаметром 3, 5, 10 мм.


Любой диод светится в зависимости от протекающего тока. По сути это токовый прибор. Падение напряжения получается автоматически. Ток мы задаем сами. Современные индикаторные диоды более-менее начинают светиться при токе 1 мА, а при 10 мА уже выжигают глаза. Для мощных осветительных диодов надо смотреть документацию.

Применение светодиода


Имея лишь соответствующий резистор можно задать нужный ток через диод. Конечно, понадобится еще и блок питания постоянного напряжения, например, батарейка 4,5 В или любой другой БП.

Например, зададим ток 1мА через красный светодиод с падением напряжения 1,8 В.


На схеме показаны узловые потенциалы, т.е. напряжения относительно нуля. В каком направлении включать светодиод нам подскажет лучше всего мультиметр в режиме прозвонки, поскольку иногда попадаются напрочь китайские светодиоды с перепутанными ногами. При касании щупов мультиметра, в правильном направлении, светодиод должен слабо светиться.

Поскольку применен красный светодиод, то на резисторе упадет 4,5 — 1,8 = 2,7В. Это известно по второму закону Кирхгофа: сумма падений напряжения на последовательных участках схемы равно ЭДС батарейки, т.е. 2,7 + 1,8 = 4,5В. Чтобы ограничить ток в 1мА, резистор по закону Ома должен обладать сопротивлением R = U / I = 2,7 / 0,001 = 2700 Ом, где U и I – напряжение на резисторе и необходимый нам ток. Не забываем переводить величины в единицы СИ, в амперы и вольты. Поскольку выпускаемые номиналы сопротивлений стандартизованы выберем ближайший стандартный номинал 3,3кОм. Конечно, при этом ток изменится и его можно пересчитать по закону Ома I = U / R. Но зачастую это не принципиально.

В этом примере ток, отдаваемый батарейкой, мал, так что внутренним сопротивлением батареи можно пренебречь.

С осветительными светодиодами все тоже самое, только токи и напряжения выше. Но иногда им уже не требуется резистор, надо смотреть документацию.

Что-то еще про светодиод


По сути, светить – это основное назначение светодиода. Но есть и другое применение. Например, светодиод может выступать в качестве источника опорного напряжения. Они необходимы, например, для получения источников тока. В качестве источников опорного напряжения, как менее шумные, применяют красные светодиоды. Их включают в схему так же, как и в предыдущем примере. Поскольку напряжение батарейки относительно постоянное, ток через резистор и светодиод тоже постоянный, поэтому падение напряжения остается постоянным. От анода светодиода, где 1,8В, делается отвод и используется это опорное напряжение в других участках схемы.

Для более надежной стабилизации тока на светодиоде, при пульсирующем напряжении источника питания, вместо резистора в схему ставят источник тока. Но источники тока и источники опорного напряжения – это тема еще одной статьи. Возможно, когда-нибудь я ее напишу.

Стабилитрон


В английской литературе стабилитрон называется Zener diode. Все тоже самое, что и диод, в прямом включении. Но сейчас поговорим только про обратное включение. В обратном включении под действием определенного напряжения на стабилитроне возникает обратимый пробой, т.е. начинает течь ток. Этот пробой полностью штатный и рабочий режим стабилитрона, в отличие от диода, где при достижении номинального обратного напряжения диод просто выходил из строя. При этом, ток через стабилитрон в режиме пробоя может меняться, а падение напряжение на стабилитроне остается практически неизменным.
Что нам это дает? По сути это маломощный стабилизатор напряжения. Стабилитрон имеет все те же характеристики, что и диод, плюс добавляется так же напряжение стабилизации Uст или nominal zener voltage. Оно указывается при определенном токе стабилизации Iст или test current. Также в документации на стабилитроны указываются минимальный и максимальный ток стабилизации. При изменении тока от минимального до максимального, напряжение стабилизации несколько плавает, но незначительно. См. вольт-амперные характеристики.
Рабочая зона стабилитрона обозначена зеленым цветом. На рисунке видно, что напряжение на рабочей зоне практически неизменно, при широком диапазоне изменения тока через стабилитрон.

Чтобы выйти на рабочую зону, нам надо установить ток стабилитрона между [Iст. min – Iст. max] с помощью резистора точно так же, как это делалось в примере со светодиодом (кстати, можно также с помощью источника тока). Только, в отличие от светодиода, стабилитрон включен в обратном направлении.

При меньшем токе, чем Iст. min стабилитрон не откроется, а при большем, чем Iст. max – возникнет необратимый тепловой пробой, т.е. стабилитрон просто сгорит.

Расчёт стабилитрона


Рассмотрим на примере нашего рассчитанного трансформаторного БП. У нас есть блок питания, выдающий минимум 18 В (по сути там больше, из-за трансформатора 230/15 В, лучше мерить в реальной схеме, но суть сейчас не в этом), способный отдавать ток 1 А. Нужно запитать нагрузку с максимальным потреблением 50 мА стабилизированным напряжением 15 В (например, пусть это будет какой-нибудь абстрактный операционный усилитель – ОУ, у них примерно такое потребление).
Такая слабая нагрузка выбрана неспроста. Стабилитроны довольно маломощные стабилизаторы. Они должны проектироваться так, чтобы через них мог проходить без перегрева весь ток нагрузки плюс минимальный ток стабилизации Iст. min. Это необходимо, потому что ток после резистора R1 делится между стабилитроном и нагрузкой. В нагрузке ток может быть непостоянным, либо нагрузка может выключаться из схемы совсем. По сути это параллельный стабилизатор, т. е. весь ток, который не уйдет в нагрузку, примет на себя стабилитрон. Это как первый закон Кирхгофа I = I1 + I2, только здесь I = Iнагр + Iст. min.

Итак, выберем стабилитрон с напряжением стабилизации 15 В. Для установки тока через стабилитрон всегда необходим резистор (или источник тока). На резисторе R1 упадет 18 – 15 = 3 В. Через резистор R1 будет протекать ток Iнагр. + Iст. min. Примем Iст. min = 5 мА, это примерно достаточный ток для всех стабилитронов с напряжением стабилизации до 100 В. Выше 100 В можно принимать 1мА и меньше. Можно взять Iст. min и больше, но это только будет бесполезно греть стабилитрон.

Итак, через R1 течет Ir1 = Iнагр. + Iст. min = 50 + 5 = 55 мА. По закону Ома находим сопротивление R1 = U / I = 3 / 0,055 = 54,5 Ом, где U и I – напряжение на резисторе и ток через резистор. Выберем из ближайшего стандартного ряда сопротивление 47 Ом, будет чуть больше ток через стабилитрон, но ничего страшного. Его даже можно посчитать, общий ток: Ir1 = U / R = 3 / 47 = 0,063А, далее минимальный ток стабилитрона: 63 — 50 = 13 мА. Мощность резистора R1: P = U * I = 3 * 0,063 = 0,189 Вт. Выберем стандартный резистор на 0,5 Вт. Советую, кстати, не превышать мощность резисторов примерно Pmax/2, дольше проживут.

На стабилитроне тоже рассеивается мощность в виде тепла, при этом в самом худшем случае она будет равна P = Uст * (Iнагр + Iст.) = 15 * (0,050 + 0,013) = 0,945 Вт. Стабилитроны выпускают на разную мощность, ближайшая 1Вт, но тогда температура корпуса при потреблении около 1Вт будет где-то 125 градусов С, лучше взять с запасом, на 3 Вт. Стабилитроны выпускают на 0,25, 0,5, 1, 3, 5 Вт и т.д.

Первый же запрос в гугле «стабилитрон 3Вт 15В» выдал 1N5929BG. Далее ищем «datasheet 1N5929BG». По даташиту у него минимальный ток стабилизации 0,25 мА, что меньше 13 мА, а максимальный ток 100 мА, что больше 63 мА, т.е. укладывается в его рабочий режим, поэтому он нам подходит.

В общем-то, это весь расчёт. Да, стабилизатор это неидеальный, внутреннее сопротивление у него не нулевое, но он простой и дешевый и работает гарантировано в указанном диапазоне токов. А также поскольку это параллельный стабилизатор, то ток блока питания будет постоянным. Более мощные стабилизаторы можно получить, умощнив стабилитрон транзистором, но это уже тема следующей статьи, про транзисторы.

Проверить стабилитрон на пробой обычным мультиметром, как правило, нельзя. При более-менее высоковольтном стабилитроне просто не хватит напряжения на щупах. Единственное, что удастся сделать, это прозвонить его на наличие обычной диодной проводимости в прямом направлении. Но это косвенно гарантирует работоспособность прибора.

Еще стабилитроны можно использовать как источники опорного напряжения, но они шумные. Для этих целей выпускают специальные малошумящие стабилитроны, но их цена в моем понимании зашкаливает за кусочек кремния, лучше немного добавить и купить интегральный источник с лучшими параметрами.

Также существует много полупроводниковых приборов, похожих на диод: тиристор (управляемый диод), симистор (симметричный тиристор), динистор (открываемый импульсно только по достижении определенного напряжения), варикап (с изменяемой емкостью), что-то еще. Первые вам понадобятся в силовой электронике при постройки управляемых выпрямителей или регуляторов активной нагрузки. А с последними я уже лет 10 не сталкивался, поэтому оставляю эту тему для самостоятельного чтения в вики, хотя бы про тиристор.

АНАЛОГИ СТАБИЛИТРОНОВ

АНАЛОГИ СТАБИЛИТРОНОВ

     Здесь приведены ближайшие аналоги всех типов импортных и отечественных стабилитронов. Даташит на каждый стабилитрон можно посмотреть введя название в поисковую форму datasheet вправой части сайта. Цены на радиодетали смотрите в любом интернет магазине.

Импортн. Аналог  Импортн. Аналог  Импортн. Аналог


1075Z4 Д808  1N1807A Д815В  1N2046-1 Д815Д
1094Z4 Д814В 1N1817 Д815Е 1N2047-1 Д815Е
1095Z4 Д814В 1N1817C Д815Е 1N2048-1 Д815Ж
1102 КС133А 1N1819 Д815Ж 1N2498 Д815Г
1103 КС133А 1N1819A Д815Ж 1N2500 Д815Д
1104 КС147А 1N1927 КС139А 1N2500A Д815Д
1106 КС168А 1N1927A КС139А 1N3148 Д815В
1111 Д811 1N1927B КС139А 1N3519 Д815Г
1322 Д816А 1N1984 КС168В 1N3827 КС456А
1327 Д816Б 1N1984A КС168В 1N3827A КС456А
1333 Д816В 1N1984B КС168В 1N3995 Д815И
1347 Д816Д 1N1985 КС182А 1N3995A Д815И
1422 Д816А 1N1985A КС182А 1N4026 Д816А
1427 Д816Б 1N1985B КС182А 1N4026A Д816А
1433 Д816В 1N1986 КС210Б 1N4026B Д816А
1439 Д816Г 1N1986A КС210Б 1N4028 Д816Б
1447 Д816Д 1N1986B КС210Б 1N4028A Д816Б
185Z4 Д814Б, (В) 1N1988 КС215Ж 1N4028B Д816Б
1N1355 Д815Е 1N1988A КС215Ж 1N4030 Д816В
1N1355A Д815Е 1N1988B КС215Ж 1N4030A Д816В
1N1520 КС456А 1N1989 КС218Ж 1N4030B Д816В
1N1520A КС456А 1N1989A КС218Ж 1N4032 Д816Г
1N1602 Д815Б 1N1989B КС218Ж 1N4032A Д816Г
1N1765 КС456А 1N1990 КС222Ж 1N4032B Д816Г
1N1765A КС456А 1N1990A КС222Ж 1N4038 Д817Б
1N1803 Д815А 1N1990B КС222Ж 1N4038A Д817Б
1N1803A Д815А 1N2041 Д815И 1N4038B Д817Б
1N1805 Д815Б 1N2042 Д815А 1N4040 Д817В
1N1807 Д815В 1N2045A Д815Г 1N4040A Д817В
1N4040B Д817В 1S2110 Д814Г BLVA168C КС168А
1N4042 Д817Г 1S2110A Д814Г BLVA195 КC196А
1N4042A Д817Г 1S333 Д814А BLVA195A КС196А
1N4042B Д817Г 1S334 Д814А BLVA195B КС196А
1N4099 КС168А 1S336 Д814Г BLVA195C КС196А
1N4622 КС139А 1S472 КС190А BLVA468 КС168А
1N4624 КС147А 1S473 Д811, Д814Г BLVA468A КС168А
1N4655 КС456А 1S55 Д818В BLVA468B КС168А
1N4686 КС139А 1S7033 КС133А BLVA468C КС168А
1N4688 КС147А 1S7033A КС133А BLVA495 КС196А
1N4734 КС456А 1S7033B КС133А BLVA495A КС196А
1N4734A КС456А 1S760 Д813 BLVA495B КС196А
1N4912 Д814Д 2A44 КС133А BLVA495C КС196А
1N4912A Д814Д 5330 Д816Б BZ6,8 КС168В
1N4968 Д816Б 5332 КС168В BZ7,5 КС175А
1N4968A Д816Б 5338 Д817А BZ8,2 КС182А
1N4968B Д816Б 5430 Д816Б BZ9,1 КС191А
1N4978 Д817Б 5432 Д816В BZX29C4V7 КС447А
1N4978A Д817Б 5508 КС133А BZX29C5V6 КС456А
1N4978B Д817Б 653C3 КС168В BZX46C3V3 КС133А
1N4980 Д817В 653C4 КС170А BZX55C3V3 КС133А
1N5518B КС133А 653C7 Д808 BZX55C4V7 КС147А
1N5518C КС133А 653C9 Д808 BZX55C5V6 КС156А
1N5518D КС133А 654C9 КС190А BZX59C11 Д811
1N674 КС147А 655C9 КС210Б BZX69C11 Д811
1N710 КС168А 7708 КС433А BZX83C12 КС212Е
1N710A КС168А 9607 КС175А BZX83C33 КС133А
1N715А Д814Г AZ10 КС210Б BZX83C3V3 КС133А
1N721А КС156А AZ11 КС211Ж BZX84C10 КС210Б
1N750A КС147А AZ13 КС213Ж BZX84C11 КС211Ж
1N752A КС156А AZ15 КС215Ж BZX84C7V5 КС175А
1N764 Д809 AZ22 КС222Ж BZX84C7V8 КС175А
1N764-1 Д814А AZ4 Д814А BZX84C9V1 КС191А
1N764-3 Д818А AZ6,8 КС168В BZX85C4V7 КС447А
1N764A Д809 AZ7,5 КС175А BZX85C5V6 КС456А
1N766 Д813 AZ8,2 КС182А BZX88C4V7 КС147А
1N766A Д813 AZ9,1 КС191А BZX88C5V6 КС156А
1S193 Д814А AZX84C11 КС211Ж BZY56 КС147А
1S194 Д818А BLVA168 КС168А BZY50 КС168А
1S196 Д814Г BLVA168A КС168А BZY83C11 Д811
1S2033 КС133А BLVA168B КС168А BZY83C4V7 КС147А
BZY83C6V8 КС168А KS2068A КС168А MZ4622 КС139А
BZY83D4V7 КС147А KS2068B КС168А MZ4624 КС147А
BZY83D6V8 КС168А KS2110A Д811 MZ4A КС147А
BZY85B3V3 КС133А KS2110B Д811 MZ5112 КС620А
BZY85C11 Д811 KS30A КС133А MZ5113 КС630А
BZY85C3V9 КС139А KS30AF КС133А MZ5115 КС650А
BZY85C4V7 КС147А KS30B КС133А MZ5118 КС680А
BZY85C6V8 КС168А KS30BF КС133А MZ5212 КС620А
BZY88C3V3 КС133А KS32A КС139А MZ5213 КС630А
BZY88C4V7 КС147А KS32AF КС139А MZ5215 КС650А
BZY88C5V6 КС156А KS32B КС139А MZ5218 КС680А
BZZ13 Д818Б KS32BF КС139А MZ5312 КС620А
C6102 КС133А KS34A КС147А MZ5313 КС630А
C6102A КС133А KS34AF КС147А MZ5315 КС650А
CD3127 Д813 KS34B КС147А MZ5318 КС680А
CZ5,6 КС456А KS34BF КС147А MZ6A КС168А
E86 Д814А KS36A КС156А MZC3,3A10 КС133А
ES2110 Д811 KS36AF КС156А OA126/8 Д814А
FYZ5V6 КС456А KS36B КС156А OAZ200 КС147А
GLA47A КС147А KS36BF КС156А OAZ202 КС156А
GLA47B КС147А KS38A КС168А OAZ204 КС168А
HR11 Д811 KS38AF КС168А OAZ240 КС147А
HR9,0 Д818А KS38B КС168А OAZ244 КС168А
HS2039 КС139А KS38BF КС168А PD6004 КС139А
HS2039A КС139А KS77 КС190А PD6004A КС139А
HS2039B КС139А KS77B КС190А PD6006 КС147А
HS2047 КС147А KS78 КС190А PD6006A КС147А
HS2110 Д811 KS78B КС190А PD6010 КС168А
HS7035 КС133А KZ721 КС156А PD6010A КС168А
HZ100 Д817Г LAC2002 КС147А PD6043 КС133А
HZ2110 Д811 LDD70/6A8 КС168А PD6045 КС139А
HZ27 Д816Б LDZ70/6A8 КС168А PD6047 КС147А
HZ33 Д816В LR33H КС133А PD6051 КС168А
HZ47 Д816Д LZ8,2 КС182А PD6056 Д811
HZ56 Д817А MC6010 КС168А PD6202 КС147А
HZ82 Д817В MC6010A КС168А PD6206 КС168А
JAN1N3827A КС456А MC6015 Д811 PL5V6Z КС156А
KS033A КС133А MC6015A Д811 PZZ11 КС211Ж
KS033B КС133А MGLA39A КС139А RD13A Д813
KS2039A КС139А MGLA39B КС139А RD6D Д815А
KS2039B КС139А MR39C-H КС139А RD9A Д814Б
KS2047A КС147А MR47C-H КС147А RZ18 КС218Ж
KS2047B КС147А MZ1008 Д814А RZ22 КС222Ж
MZ1009 Д818А RZZ11 КС211Ж
1S2033A КС133А
RZZ18 КС218Ж Z1A11 Д811 ZP3,3 КC133
RZ22 КС222Ж Z1A5,6 КС156А ZPD12 КС212Е
SV128 Д814А Z1A6,8 КС168А ZPD7,5 КС175А
SV131 Д818А,Г Z1B11 Д811 ZPY-16 КС216Ж
SV132 КС196А Z1B5,6 КС156А ZZ10 КС210В
SV134 Д811 Z1B6,8 КС168А ZZ11 КС211Ж
SVM9010 Д818А Z1C11 Д811 ZZ13 КС213В
SVM9011 Д818А Z1C5,6 КС156А ZZ15 КС215Ж
SVM9020 Д818А Z1C6,8 КС168А ZZ22 КС222Ж
SVM9021 Д818А Z1D4,7 КС147А ZZ6,8 КС168В
SVM905 Д818А,Г Z1D5,6 КС156А ZZ7,5 КС175А
SVM91 Д818А,Г Z1D6,8 КС168А ZZ8,2 КС182А
SZ11 Д811 Z22 КС222Ж ZZ9,1 КС191А
SZ9 Д818А Z3D3,3 КС433А
UZ5212 КС620А Z4,7 КС447А,КС147А
UZ5213 КС630А Z47CH КС447А
UZ5215 КС650А Z4A3,3 КС433А
UZ5218 КС680А Z4A3,9 КС439А
UZ5312 КС620А Z4A4,7 КС447А
UZ5313 КС630А Z4B3,3 КС433А
UZ5315 КС650А Z4B3,9 КС439А
UZ5318 КС680А Z4B4,7 КС447А
UZ5827 Д816Б Z4C3,3 КС433А
UZ5833 Д816В Z4C3,9 КС439А
UZ5856 Д817А Z4C4,7 КС447А
UZ5922 Д816А Z4D3,3 КС433А
UZ5927 Д816Б Z4D4,7 КС447А
UZ5933 Д816В Z5,6 КС156А
UZ5956 Д817А Z5A3,3 КС133А
VZ33CH КС433А Z5B3,3 КС133А
VZ39CH КС439А Z5C3,3 КС133А
VZ47CH КС447А Z5D3,3 КС133А
VZ56CH КС456А Z6,8 КС168В
WZ528 Д818Б Z7,5 КС175А
Z10 КС210Б Z8,2 КС182А
Z10K Д818А Z8K Д818В
Z11 КС211Ж Z9,1 КС191А
Z13 КС213Б ZEC4,7 КС447А
Z15 КС215Ж ZF3,3 КС133А
Z1550 КС515 ZG3,3 КС133А
Z1555 КС156А ZM4,7 КС447А
Z1560 КС156А ZN39 Д816Г
Z1565 КС156А ZN39A Д816Г
Z1570 КС156А ZN39B Д816Г

Импортные аналоги отечественных стабилитронов

Обознач.               Аналог             Обознач.             Аналог         Обознач.            Аналог



1075Z4                 Д808                1N1807A            Д815В            1N2046-1            Д815Д

1094Z4                 Д814В                 1N1817               Д815Е             1N2047-1             Д815Е

1095Z4                 Д814В                 1N1817C            Д815Е              1N2048-1            Д815Ж

1102                     КС133А              1N1819               Д815Ж             1N2498               Д815Г

1103                     КС133А              1N1819A            Д815Ж             1N2500               Д815Д

1104                     КС147А              1N1927               КС139А           1N2500A            Д815Д

1106                     КС168А              1N1927A            КС139А           1N3148               Д815В

1111                     Д811                   1N1927B             КС139А           1N3519               Д815Г

1322                     Д816А                1N1984                КС168В           1N3827               КС456А

1327                     Д816Б                 1N1984A            КС168В            1N3827A            КС456А

1333                     Д816В                 1N1984B            КС168В            1N3995              Д815И

1347                     Д816Д                1N1985               КС182А            1N3995A           Д815И

1422                     Д816А                1N1985A            КС182А            1N4026              Д816А

1427                     Д816Б                1N1985B             КС182А            1N4026A           Д816А

1433                     Д816В                1N1986               КС210Б             1N4026B           Д816А

1439                     Д816Г                1N1986A             КС210Б             1N4028             Д816Б

1447                    Д816Д                1N1986B              КС210Б             1N4028A           Д816Б

185Z4                  Д814Б, (В)         1N1988                КС215Ж            1N4028B            Д816Б

1N1355               Д815Е                1N1988A              КС215Ж            1N4030              Д816В

1N1355A            Д815Е                1N1988B              КС215Ж            1N4030A            Д816В

1N1520               КС456А            1N1989                КС218Ж             1N4030B            Д816В

1N1520A            КС456А            1N1989A             КС218Ж              1N4032             Д816Г

1N1602              Д815Б                1N1989B              КС218Ж             1N4032A           Д816Г

1N1765              КС456А            1N1990                 КС222Ж             1N4032B            Д816Г

1N1765A           КС456А            1N1990A              КС222Ж             1N4038               Д817Б

1N1803              Д815А              1N1990B               КС222Ж             1N4038A            Д817Б

1N1803A           Д815А              1N2041                 Д815И                 1N4038B             Д817Б

1N1805              Д815Б              1N2042                 Д815А                  1N4040               Д817В

1N1807              Д815В              1N2045A              Д815Г                   1N4040A            Д817В

Обознач.               Аналог             Обознач.             Аналог         Обознач.            Аналог

1N4040B           Д817В                  1S2110                 Д814Г                 BLVA168C      КС168А

1N4042              Д817Г                  1S2110A              Д814Г                 BLVA195         КC196А

1N4042A           Д817Г                  1S333                   Д814А                BLVA195A      КС196А

1N4042B           Д817Г                  1S334                   Д814А                BLVA195B       КС196А

1N4099              КС168А              1S336                    Д814Г                BLVA195C       КС196А

1N4622              КС139А              1S472                    КС190А             BLVA468         КС168А

1N4624              КС147А              1S473                    Д811, Д814Г      BLVA468A     КС168А

1N4655              КС456А              1S55                      Д818В                BLVA468B      КС168А

1N4686              КС139А              1S7033                  КС133А             BLVA468C      КС168А

1N4688              КС147А              1S7033A               КС133А             BLVA495         КС196А

1N4734              КС456А              1S7033B               КС133А             BLVA495A       КС196А

1N4734A           КС456А              1S760                    Д813                  BLVA495B        КС196А

1N4912              Д814Д                2A44                      КС133А            BLVA495C        КС196А

1N4912A           Д814Д                5330                       Д816Б               BZ6,8                 КС168В

1N4968              Д816Б                5332                       КС168В            BZ7,5                 КС175А

1N4968A           Д816Б                5338                       Д817А               BZ8,2                КС182А

1N4968B           Д816Б                5430                       Д816Б                BZ9,1               КС191А

1N4978             Д817Б                 5432                      Д816В                BZX29C4V7    КС447А

1N4978A           Д817Б                5508                      КС133А             BZX29C5V6    КС456А

1N4978B           Д817Б                653C3                   КС168В              BZX46C3V3   КС133А

1N4980             Д817В                653C4                   КС170А              BZX55C3V3   КС133А

1N5518B          КС133А             653C7                   Д808                    BZX55C4V7   КС147А

1N5518C          КС133А             653C9                   Д808                    BZX55C5V6   КС156А

1N5518D          КС133А             654C9                  КС190А               BZX59C11      Д811

1N674               КС147А             655C9                  КС210Б               BZX69C11       Д811

1N710               КС168А            7708                      КС433А              BZX83C12      КС212Е

1N710A            КС168А            9607                      КС175А              BZX83C33      КС133А

1N715А            Д814Г                AZ10                   КС210Б                BZX83C3V3  КС133А

1N721А            КС156А            AZ11                    КС211Ж              BZX84C10     КС210Б

1N750A            КС147А            AZ13                    КС213Ж              BZX84C11     КС211Ж

1N752A            КС156А            AZ15                    КС215Ж              BZX84C7V5  КС175А

1N764               Д809                 AZ22                    КС222Ж              BZX84C7V8   КС175А

1N764-1           Д814А              AZ4                       Д814А                 BZX84C9V1   КС191А

1N764-3           Д818А              AZ6,8                    КС168В               BZX85C4V7   КС447А

1N764A            Д809                AZ7,5                    КС175А               BZX85C5V6   КС456А

1N766              Д813                 AZ8,2                     КС182А              BZX88C4V7   КС147А

1N766A           Д813                  AZ9,1                    КС191А              BZX88C5V6   КС156А

1S193               Д814А              AZX84C11            КС211Ж             BZY56             КС147А

1S194               Д818А             BLVA168               КС168А             BZY50              КС168А

1S196               Д814Г             BLVA168A             КС168А             BZY83C11       Д811

1S2033             КС133А          BLVA168B             КС168А             BZY83C4V7    КС147А

1S2033A          КС133А

Стабилитроны.

Справочник.
Стабилитроны. Справочник. ☰

Zener diodes

Для удобства можно воспользоваться поиском на странице (Ctrl+F).
Список в алфавитном порядке есть здесь.

Внимание!
Буквенный индекс A, B, C, D в конце маркировки характеризует разброс параметров по напряжению стабилизации.
В отдельных случаях индекс может указывать на температурный коэффициент.
Подробности необходимо уточнять в приложенной технической документации.

POWER(Watts)

Volt0.25-0.4W0.4-0.5W0.5W1.0W1.5W5.0W10.0W50.0W
1.81N46141N4678 1N4614,A-----
2.01N46151N4679 1N4615,A-----
2.21N46161N4680 1N4616,A-----
2. 41N46171N4681 1N4617,A-----
2.4--IN4370,A-----
2.4--1N5221,A-----
2.4--1N5837,A-----
2.4--1N5985,A-----
2.5--1N5222,A-----
2.5--1N5838,A-----
2.6-1N702------
2.71N46181N46821N4371,A-----
2. 7 1N702A-1N5223,A-----
2.7--1N5839,A-----
2.7--1N5986,A-----
2.8--1N5224,A-----
2.8--1N5840,A-----
3.01N46191N4683 1N4372,A-----
3.0--1N5225,A-----
3.0--1N5841,A-----
3.0--1N5987,A-----
3. 31N46201N4684 1N746,A 1N3821,A1N5913 1N5333,A,B--
3.3--1N5226,A 1N4728,A----
3.3-1N5518 1N5842,A-----
3.3--1N5988,A-----
3.61N46211N4685 1N747,A 1N3822,A1N5914 1N5334,A,B--
3.6 1N703A1N55191N5227,A 1N4729,A----
3.6--1N5843,A-----
3.6--1N5989,A-----
3. 91N46221N4686 1N748,A 1N3823,A1N5915 1N5335,A,B1N3993,A,B 1N4549,A,B
3.9-1N55201N5228,A 1N4730,A--- 1N4557,A,B
3.9--1N5844,A-----
3.9--1N5990,A-----
4.1-1N704------
4.31N46231N4687 1N749,A 1N3824,A1N5916 1N5336,A,B1N3994,A,B 1N4550,A,B
4.31N704A 1N55211N5229,A 1N4731,A---1N4558,A,B
4.3--1N5845,A-----
4. 3--1N5991,A-----
4.71N4624 1N5728,B1N750,A 1N3825,A1N5917 1N5337,A,B1N3995,A,B 1N4551,A,B
4.7-1N55221N5230,A 1N4732,A---1N4559,A,B
4.7-1N705 1N5846,A-----
4.7-1N4688 1N5992,A-----
5.11N4625 1N5729,B1N751,A 1N3826,A1N5918 1N5338,A,B1N3996,A,B 1N4552,A,B
5.1-1N55231N5231,A 1N4733,A---1N4560,A,B
5.11N705A1N4689 1N5847,A-----
5. 1--1N5993,A-----
5.61N708 1N5730,B1N752,A 1N3827,A1N5919 1N5339,A,B1N3997,A,B 1N4553,A,B
5.61N4626 1N55241N5232,A 1N4734,A---1N4561,A,B
5.6-1N46901N5848,A-----
5.6--1N5994,A-----
5.81N706-------
6.0 1N706A-1N5233,A-- 1N5340,A,B--
6.0--1N5849,A-----
6. 21N709 1N5731,B1N753,A 1N3828,A1N5920 1N5341,A,B1N3998,A,B 1N4554,A,B
6.21N4627 1N821,A1N5234,A 1N4735,A---1N4562,A,B
6.2MZ6051N823,A 1N5850,A-----
6.2MZ6101N825,A 1N5995,A-----
6.2MZ6201N827,A 1N4691-----
6.2MZ6401N829,A------
6.2-1N5525------
6.4--1N4565-84,A-----
6. 81N4099 1N5732,B1N754,A 1N3016,A,B1N3785,A,B 1N5342,A,B1N2970,A,B 1N2804,A,B
6.81N7101N4692 1N957B 1N3829,A1N5921- 1N3999,A,B1N3305,A,B
6.8-1N55261N5235,A 1N4736,A--- 1N4555,A,B
6.8--1N5851,A---- 1N4563,A,B
6.8--1N5996,A-----
7.1-1N707------
7.51N4100 1N5733,B1N755,A 1N3017,A,B1N3786,A,B 1N5343,A,B1N2971,A,B 1N2805,A,B
7. 51N7111N4693 1N958B 1N3830,A1N5922- 1N3940,A,B1N3306,A,B
7.5-1N55271N5236,A 1N4737,A--- 1N4556,A,B
7.5--1N5852,A---- 1N4564,A,B
7.5--1N5997,A-----
8.21N712 1N5734,B1N756,A 1N3018,A,B1N3787,A,B 1N5344,A,B1N2972,A,B 1N2806,A,B
8.21N41011N4694 1N959B 1N4738,A1N5923-- 1N3307,A,B
8.2-1N5528 1N5237,A-----
8.2--1N5853,A-----
8. 2--1N5998,A-----
8.4--IN3154-57,A-----
8.51N4775-84,A- 1N5238,A-----
8.5--1N5854,A-----
8.71N41021N4695--- 1N5345,A,B--
8.8--------
9.0--1N935-8;A,B-----
9.11N4103 1N5735,B1N757,A 1N3019,A,B1N3788,A,B 1N5346,A,B1N2973,A,B 1N2807,A,B
9. 11N7131N4696 1N960B 1N4739,A1N5924-- 1N3308,A,B
9.1-1N55291N5239,A-----
9.1--1N5855,A-----
9.1--1N5999,A-----
10.01N4104 1N5736,B1N758,A 1N3020,A,B1N3789,A,B 1N5347,A,B1N2974,A,B 1N2808,A,B
10.01N7141N4697 1N961B 1N4740,A1N5925-- 1N3309,A,B
10.0-1N5530 1N5240,A-----
10.0--1N5856,A-----
10. 0--1N6000,A-----
11.01N715 1N5737,B1N962B 1N3021,A,B1N3790,A,B 1N5348,A,B1N2975,A,B 1N2809,A,B
11.01N41051N4698- 1N4741,A1N5926-- 1N3310,A,B
11.0-1N5531 1N5241,A-----
11.0--1N5857,A-----
11.0--1N6001,A-----
11.7--1N941-5;A,B-----
11.7--------
12. 01N716 1N5738,B1N759,A 1N3022,A,B1N3791,A,B 1N5349,A,B1N2976,A,B 1N2810,A,B
12.01N41061N4699 1N963B 1N4742,A1N5927-- 1N3311,A,B
12.0-1N5532 1N5242,A- ----
12.0--1N5858,A-----
12.0--1N6002,A-----
13.01N4107 1N5739,B1N964B 1N3023,A,B1N3792,A,B 1N5350,A,B1N2977,A,B 1N2811,A,B
13.01N7171N5533 1N5243,A 1N4743,A1N5928-- 1N3312,A,B
13. 0-1N4700 1N5859,A-----
13.0--1N6003,A-----
14.01N4108 1N55341N5244,A-- 1N5351,A,B1N2978,A,B 1N2812,A,B
14.0-1N4701 1N5860,A---- 1N3313,A,B
15.01N4109 1N5740,B1N965B 1N3024,A,B1N3793,A,B 1N5352,A,B1N2979,A,B 1N2813,A,B
15.01N718 1N55351N5245,A 1N4744,A1N5929---
15.0-1N4702 1N5861,A---- 1N3314,A,B
15.0--1N6004,A-----
16. 01N4110 1N5741,B1N966B 1N3025,A,B1N3794,A,B 1N5353,A,B1N2980,A,B 1N2814,A,B
16.01N719 1N55361N5246,A 1N4745,A1N5930-- 1N3315,A,B
16.0-1N4703 1N5862,A-----
16.0--1N6005,A-----
17.01N4111 1N55371N5247,A-- 1N5354,A,B1N2981,A,B 1N2815,A,B
17.0-1N4704 1N5863,A---- 1N3316,A,B
18.01N4112 1N5742,B1N967B 1N3026,A,B1N3795,A,B 1N5355,A,B1N2982,A,B 1N2816,A,B
18. 01N720 1N55381N5248,A 1N4746,A1N5931-- 1N3317,A,B
18.0-1N4705 1N5864,A-----
18.0--1N6006,A-----
19.01N4113 1N55391N5249,A-- 1N5356,A,B1N2983,A,B 1N2817,A,B
19.0-1N47061N5865,A---- 1N3318,A,B
20.01N4114 1N5743,B1N968B 1N3027,A,B1N3796,A,B 1N5357,A,B1N2984,A,B 1N2818,A,B
20.01N721 1N55401N5250,A 1N4747,A1N5932-- 1N3319,A,B
20. 0-1N4707 1N5866,A-----
20.0--1N6007,A-----
22.01N4115 1N5744,B1N969B 1N3028,A,B1N3797,A,B 1N5358,A,B1N2985,A,B 1N2819,A,B
22.01N722 1N55411N5251,A 1N4748,A1N5933---
22.0-1N4708 1N5867,A---- 1N3320,A,B
22.0--1N6008,A-----
24.01N4116 1N55421N970B 1N3029,A,B1N3798,A,B 1N5359,A,B1N2986,A,B 1N2820,A,B
24.01N723-1N5252,A 1N4749,A1N5934-- 1N3321,A,B
24. 0-1N5745,B1N5868,A-----
24.0-1N4709 1N6009,A-----
25.01N4117 1N55431N5253,A-- 1N5360,A,B1N2987,A,B 1N2821,A,B
25.0-1N4710 1N5869,A---- 1N3322,A,B
27.01N4118-1N971B 1N3030,A,B1N3799,A,B 1N5361,A,B1N2988,A,B 1N2822,A,B
27.01N724-1N5254,A 1N4750,A1N5935-- 1N3323,A,B
27.0-1N5746,B1N5870,A-----
27.0-1N4711 1N6010,A-----
28. 01N4119 1N55441N5255,A-- 1N5362,A,B--
28.0-1N4712 1N5871,A-----
30.01N4120-1N972B 1N3031,A,B1N3800,A,B 1N5363,A,B1N2989,A,B 1N2823,A,B
30.01N725 1N55451N5256,A 1N4751,A1N5936-- 1N3324,A,B
30.0-1N5747,B 1N5872,A-----
30.0-1N4713 1N6011,A-----
33.01N4121-1N973B 1N3032,A,B1N3801,A,B 1N5364,A,B1N2990,A,B 1N2824,A,B
33. 01N726 1N55461N5257,A 1N4752,A1N5937-- 1N3325,A,B
33.0-1N5748,B 1N5873,A-----
33.0-1N4714 1N6012,A-----
36.01N4122 1N5749,B1N974B 1N3033,A,B1N3802,A,B 1N5365,A,B1N2991,A,B 1N2825,A,B
36.0 1N727-1N5258,A 1N4753,A1N5938-- 1N3326,A,B
36.0-1N4715 1N5874,A-----
36.0--1N6013,A-----
39.01N4123 1N5750,B1N975B 1N3034,A,B1N3803,A,B 1N5366,A,B1N2992,A,B 1N2826,A,B
39. 01N728-1N5259,A 1N4754,A1N5939-- 1N3327,A,B
39.0-1N4716 1N5875,A-----
39.0--1N6014,A-----
43.01N4124 1N5751,B1N976B 1N3035,A,B1N3804,A,B 1N5367,A,B1N2993,A,B 1N2827,A,B
43.01N729-1N5260,A 1N4755,A1N5940-- 1N3328,A,B
43.0-1N4717 1N5876,A-----
43.0--1N6015,A-----
45.0------1N2994,A,B 1N2828,A,B
45. 0------- 1N3329,A,B
47.01N4125 1N5752,B1N977B 1N3036,A,B1N3805,A,B 1N5368,A,B1N2995,A,B 1N2829,A,B
47.01N730-1N5261,A 1N4756,A1N5941-- 1N3330,A,B
47.0--1N5877,A-----
47.0--1N6016,A-----
50.0------1N2996,A,B 1N2830,A,B
50.0------- 1N3331,A,B
51.01N4126 1N5753,B1N978B 1N3037,A,B1N3806,A,B 1N5369,A,B11N2997,A,B 1N2831,A,B
51. 01N731-1N5262,A 1N4757,A1N5942-- 1N3332,A,B
51.0--1N5878,A-----
51.0--1N6017,A-----
52.0------1N2998,A,B 1N3333,A,B
56.01N4127 1N5754,B1N979B 1N3038,A,B1N3807,A,B 1N53670,A,B1N2999,A,B 1N2832,A,B
56.01N732-1N5263,A 1N4758,A1N5943-- 1N3334,A,B
56.0--1N5879,A-----
56.0--1N6018,A-----
60. 01N4128-1N5264,A-- 1N5371,A,B--
60.0--1N5880,A-----
62.01N4129 1N5755,B1N980B 1N3039,A,B1N3808,A,B 1N5372,A,B1N3000,A,B 1N2833,A,B
62.01N733-1N5265,A 1N4759,A1N5944-- 1N3335,A,B
62.0--1N5881,A-----
62.0--1N6019,A-----
68.01N4130 1N5756,B1N981B 1N3040,A,B1N3809,A,B 1N5373,A,B1N3001,A,B 1N2834,A,B
68.01N734-1N5266,A 1N4760,A1N5945-- 1N3336,A,B
68. 0--1N6020,A-----
75.01N4131 1N5757,B1N982B 1N3041,A,B1N3810,A,B 1N5374,A,B1N3002,A,B 1N2835,A,B
75.01N735-1N5267,A 1N4761,A1N5946-- 1N3337,A,B
75.0--1N6021,A-----
82.01N4132-1N983B 1N3042,A,B1N3811,A,B 1N5375,A,B1N3003,A,B 1N2836,A,B
82.01N736-1N5268,A 1N4762,A1N5947- - 1N3338,A,B
82.0--1N6022,A-----
87.01N4133-1N5269,A-- 1N5376,A,B--
91. 01N4134-1N984B 1N3043,A,B1N3812,A,B 1N5377,A,B1N3004,A,B 1N2837,A,B
91.0--1N5270,A 1N4763,A1N5948-- 1N3339,A,B
91.0--1N6023,A-----
100.01N4135-1N985B 1N3044,A,B1N3813,A,B 1N5378,A,B1N3005,A,B 1N2838,A,B
100.0--1N5271,A 1N4764,A1N5949-- 1N3340,A,B
100.0--1N6024,A-----
105.0------1N3006,A,B 1N2839,A,B
105.0------- 1N3341,A,B
110. 0--1N986B 1N3045,A,B1N3814,A,B 1N5379,A,B1N3007,A,B 1N2840,A,B
110.0--1N5272,A1M110ZS10 1N5950-- 1N3342,A,B
110.0--1N6025,A-----
120.0--1N987B 1N3046,A,B 1N3815,A,B 1N5380,A,B1N3008,A,B 1N2841,A,B
120.0--1N5273,A1M120ZS10 1N5951-- 1N3343,A,B
120.0--1N6026,A-----
130.0--1N988B 1N3047,A,B1N3816,A,B 1N5381,A,B1N3009,A,B 1N2842,A,B
130. 0--1N5274,A1M130ZS10 1N5952-- 1N3344,A,B
130.0--1N6027,A-----
140.0--1N5275,A-- 1N5382,A,B1N3010,A,B 1N3345,A,B
150.0--1N989B 1N3048,A,B1N3817,A,B 1N5383,A,B1N3011,A,B 1N2843,A,B
150.0--1N5276,A1M150ZS10 1N5953-- 1N3346,A,B
150.0--1N6028,A-----
160.0--1N990B 1N3049,A,B1N3818,A,B 1N5384,A,B1N3012,A,B 1N2844,A,B
160. 0--1N5277,A1M160ZS10 1N5954-- 1N3347,A,B
160.0--1N6029,A-----
170.0--1N5278,A1M170ZS10- 1N5385,A,B--
175.0------1N3013,A,B 1N3348,A,B
180.0--1N991B 1N3050,A,B1N3819,A,B 1N5386,A,B1N3014,A,B 1N2845,A,B
180.0--1N5279,A1M180ZS10 1N5955-- 1N3349,A,B
180.0--1N6030,A-----
190.0--1N5280,A-- 1N5387,A,B--
200. 0--1N992B 1N3051,A,B1N3820,A,B 1N5388,A,B1N3015,A,B 1N2840,A,B
200.0--1N5281,A1M200ZS10 1N5956-- 1N3350,A,B
200.0--1N6031,A-----

Побликации основаны на данных из открытых источников.

Напряжение

- с ограниченным количеством компонентов, как мне эмулировать обратносмещенный стабилитрон?

Если у вас есть только биполярные транзисторы и резисторы, то вы можете попробовать использовать обратносмещенный переход BE в качестве рудиментарного стабилитрона следующим образом:

моделируйте эту схему - Схема создана с помощью CircuitLab

Имейте в виду, что напряжение «стабилитрона» не определено четко (около 5-8 В), и ток в «стабилитроне» должен поддерживаться на разумном уровне для той части, которую вы используете. Более того, использование BJT, подобного этому, постоянно ухудшает его производительность, то есть не используйте BJT повторно для чего-либо еще, потому что это значительно снизит его Hfe.

Другими словами, вы должны экспериментировать и быть готовыми выбросить некоторые BJT, если вам не повезло с вашими попытками.

Биполярные транзисторы

иногда используются таким образом вместо настоящих стабилитронов в качестве защитных устройств, т.е. когда производительность в качестве стабилитронов не критична, и они должны работать только в «аварийной ситуации» (см. Также этот вопрос EE.SE).

РЕДАКТИРОВАТЬ (вызвано комментарием OP по вопросу)

Обратите внимание, что если вам требуется острое «стабилитрон» колено, то есть очень стабильное значение выходного напряжения источника опорного напряжения, это конфликтует с необходимостью использовать только резисторы, конденсаторы и BJTs.

Стабильные и точные значения опорного напряжения может быть получено только с (качество) стабилитронов или (для повышенной точности / стабильности) регулятора напряжения ИС (иногда называемые опорного напряжения ИС , когда они не предназначены для власти значительную нагрузку).

Например, см. Микросхемы стабилизатора напряжения TL431, которые также предназначены для «универсальной» замены стабилитронов. И когда я сказал «качественные» стабилитроны, я имел в виду что-то вроде эталонного диода LTZ1000. Но последний стоит целое состояние и используется в высококлассных приборах. Выдержки из даташита LTZ1000:

На микросхеме находится подповерхностный стабилитрон, нагреватель резистор для стабилизации температуры и датчик температуры транзистор. Внешняя схема используется для установки рабочих токов и для стабилизации температуры эталона.Это позволяет максимально гибкость и лучшая долговременная стабильность и шум.

Сервисный бюллетень

: Установка стабилитрона

Щелкните изображение вверху, чтобы его увеличить (вы также можете распечатать, поделиться и сохранить)

Установка или замена стабилитрона может показаться довольно простой процедурой, но, согласно этому оригинальному сервисному бюллетеню Triumph, есть «рекомендуемый» способ сделать это в ближайшее время. Мы рассмотрим «путь Триумфа» в сегодняшнем техническом блоге.

Этот сервисный бюллетень был выпущен для всех дилеров Triumph 21 августа 1971 года. Сервисные бюллетени, в которых можно сообщить дилерам об отзыве, изменениях и обновлениях различных моделей.

Хотя в этом бюллетене говорится о моделях T150, он может применяться к большинству британских марок, включая BSA, Norton и другие модели Triumph.


Давайте перейдем к делу ...

Что такое стабилитрон?

Стабилитрон - это электрический компонент, который сбрасывает напряжение обратно в корпус, когда напряжение достигает определенного порога.


Еще одно общее слово для стабилитрона - это регулятор напряжения. Каждый мотоцикл или транспортное средство имеет регулятор в той или иной форме.

Вот краткая цитата из Википедии о том, что такое стабилитрон: «Стабилитрон - это особый тип диода, который, в отличие от обычного, позволяет току течь не только от анода к катоду, но и через обратное направление, когда достигается так называемое «напряжение стабилитрона».

Как снять стабилитрон

Радиатор, как показано на Triumph TR6R 1968 года выпуска.Стопорная гайка стабилитрона спрятана за пластиковой кнопкой


Снятие стабилитрона с мотоцикла - простая процедура. Просто возьмите головку подходящего размера и ослабьте контргайку, удерживая гайку большего корпуса гаечным ключом.

Обязательно сохраняйте шайбы или стопорные шайбы, которые используются для крепления диода к его монтажной поверхности.

Как установить стабилитрон

Динамометрическая трещотка 1/4 дюйма, дюйм-фунт


Вы когда-нибудь устанавливали стабилитрон, и, к вашему удивлению, диод защелкивался на резьбе?

Скорее всего, вы перетянули диод, что приведет к его поломке.Да, для тех, кто не в курсе, действительно есть номинальный крутящий момент для стабилитронов Лукаса. (характеристики крутящего момента см. Ниже)

Установка стабилитрона немного сложнее, чем вы думаете, и требует больше работы, чем установка его на радиатор.

Перед установкой стабилитрона рекомендуется очистить поверхность, на которую он устанавливается, от мусора, масла и ржавчины. Рекомендуется очистить поверхность чистящим растворителем.Следите за тем, чтобы земля была чистой, чтобы обеспечить хороший контакт.

Если поверхность ржавая или корродированная, мы настоятельно рекомендуем вам взять напильник и удалить весь мусор, пока не обнажится металл. Это обеспечит лучший контакт с монтажной поверхностью.

Когда ваша поверхность станет чистой и готовой к нанесению, рекомендуется использовать подходящие смазочные материалы. (рекомендуемые смазочные материалы см. Ниже)

Номинальный крутящий момент


Ниже приведен номинальный крутящий момент стабилитрона Лукаса.Имейте в виду, что номинальный крутящий момент составляет дюйм-фунт . Если у вас нет динамометрического ключа, будьте осторожны при затяжке диода - обрыв и обрыв резьбы - очень частое явление.

Деталь Тип Номинальный крутящий момент Артикул
Стабилитрон Люка (6 В и 12 В) 22-28 дюймов / фунт Все модели D.C.

Рекомендуемые смазочные материалы

г.C. силиконовый электротехнический компаунд № 10-8101


Triumph рекомендует использовать один из двух типов компаундов на резьбе и основании перед установкой стабилитрона на его монтажную поверхность.

Мне не удалось найти G.E. силиконовый компаунд G-640 и G-641 где угодно, но я смог достать G.C. 8101 соединение.

Марка Тип Изделие №
G.C. Электрический силиконовый компаунд 8101
г.E. Электрический силиконовый компаунд G-640 или G-641



Заключение

До того, как я обнаружил этот сервисный бюллетень, я лично устанавливал диоды так же, как и большинство людей - без датчика для измерения крутящего момента и отсутствия герметика.

Прочитав этот сервисный бюллетень Triumph, я побудил меня купить правильные инструменты, когда мне нужно обслуживать другой стабилитрон Lucas на старинном британском мотоцикле.

Для других блогов, подобных этому, пожалуйста, не стесняйтесь проверить некоторые другие наши материалы, нажав здесь.

Не стесняйтесь оставлять нам комментарии в разделе ниже. Спасибо за чтение!

Преимущества замены варистора микросхемы и точки выбора

Электронные компоненты, используемые для защиты от электростатических разрядов / перенапряжения, включают MLCC (многослойные керамические конденсаторы на кристалле), подавители электростатических разрядов, TVS-диоды (стабилитроны) и варисторы для микросхем.

В последнее время стало тенденцией заменять варисторы на микросхемы в областях, где до сих пор широко использовались TVS-диоды.Варисторы для микросхем TDK обладают отличной способностью подавлять электростатические разряды / скачки напряжения, и, кроме того, они доступны в широком спектре продуктов, поддерживающих широкий диапазон скоростей передачи сигналов. Замена TVS-диода дает различные преимущества в основном с точки зрения экономии места, но также с точки зрения снижения затрат и подавления шума.

Что такое варистор микросхемы?


Это устройство защиты от электростатического разряда / перенапряжения, в котором используются характеристики сопротивления керамических полупроводников.
Он вставляется между цепью и землей и устраняет статическое электричество и скачки напряжения на землю

Варистор микросхемы - это компонент микросхемы, структура которой состоит из чередующихся слоев внутренних электродов и материала варистора (керамический полупроводник на основе оксида цинка). Материал варистора имеет нелинейные характеристики сопротивления и первоначально работает с высоким сопротивлением как конденсатор, но как только оно превышает заданное напряжение (напряжение варистора), значение сопротивления внезапно падает и позволяет току течь.Используя это свойство, , вставляя его между линией и землей, обходит статическое электричество и перенапряжения на землю и защищает цепь.

Емкость варистора микросхемы почти такая же, как у TVS-диода
.

На приведенном рядом графике представлено сравнение формы сигнала измерения во время испытания на устойчивость к электростатическому разряду в соответствии с IEC61000-4-2, когда TVS-диод и варистор микросхемы используются в качестве устройств подавления электростатических разрядов / перенапряжения.
Когда нет защитного устройства, пиковая форма волны может достигать 1500 В, , но как для TVS-диодов, так и для варисторов микросхемы, пиковое напряжение (Vpeak) подавляется до 40 В, а среднее напряжение (Vave) - до 10 В. , который демонстрирует отличные характеристики поглощения электростатических разрядов.

Преимущества замены TVS-диода на микросхему варистора

Однако TVS-диод имеет следующие особенности. Следовательно, в схеме, которая требует емкостных компонентов, варистор микросхемы более эффективен, чем TVS-диод, и ожидается, что он заменит TVS-диоды в устройствах ICT, таких как смартфоны, автомобильное электрическое оборудование, промышленное оборудование и медицинское оборудование

Характеристики диода TVS

Из-за полярности его сложно сделать компактным
и низкопрофильный

Нормальный TVS-диод имеет полярность и только в однонаправленном режиме подавления электростатического разряда / перенапряжения. Существуют продукты, которые поддерживают оба направления с помощью одного элемента, но есть ограничения на то, насколько компактными и низкопрофильными они могут быть.

Превосходная защита за счет низкой емкости
Обладает отличными защитными характеристиками за счет малой емкости, но из-за конструкции элемента трудно увеличить емкость.

Характеристики варистора микросхемы
  • ● Поскольку полярность отсутствует, один элемент может использоваться для двунаправленного ESD / подавления скачков напряжения
  • ● Легко достичь высокой емкости
  • ● Компактный и низкий профиль
  • ● Отличная устойчивость к электростатическим разрядам и скачкам напряжения.

Закороченный стабилитрон в стабилизаторе напряжения

Это стабилизатор напряжения, который используется в моем холодильнике. Он вышел из строя пару лет назад, и тогда это было из-за сухого припоя, и я решил это, а также заменил электролитические конденсаторы, поскольку ESR были на краю. Моя жена сообщила, что холодильник не включен, и когда я пошел и проверил, не было выхода стабилизатора напряжения, хотя вход был. Я подключил холодильник напрямую, и оказалось, что он работает нормально. Вот и привез стабилизатор на диагностику в свою мастерскую.

Как обычно, первая работа - это внешняя и внутренняя чистка, которую я сделал быстро.Снял плату и обнаружил, что сухого припоя нет.

Стабилизатор имеет две печатные платы, одна для блока питания, на которых размещены выпрямительные диоды, сглаживающий конденсатор и микросхема стабилизатора 12 В. Следующей платой была секция понижающего / повышающего напряжения, на которой было два реле. Реле включалось при включении, указывая на то, что основной источник питания и схема драйвера реле работают нормально.

Как видите, пайка все еще цела.

Я проверил полупроводники, а также пассивные компоненты и обнаружил только один стабилитрон 9,1 В.

Заменил, подал питание и проверил выходы. Светодиод горит, и выход присутствует.

Снова собрал устройство, подключил его к холодильнику и обнаружил, что он работает отлично. Жена была рада, что я смог так быстро это исправить!

Еще одна услуга, добавленная к моему списку удовлетворенных, с «двойным» эффектом!

Эта статья была подготовлена ​​для вас Парасураманом Субраманианом из Индии.Ему 69 лет, и он имеет более чем 30-летний опыт работы с антикварным оборудованием, таким как Valve Radio, Amps, Reel Tape Recorders, и в настоящее время он изучает новейшие технические классы, проводимые Ассоциацией техников электроники штата Керала. Он получил степень бакалавра делового администрирования, частный диплом в области радиотехники и вышел на пенсию с должности доктора медицины в американской компании. В настоящее время работаю консультантом в больнице и других учреждениях.

Пожалуйста, поддержите, нажав на кнопки социальных сетей ниже. Ваш отзыв о посте приветствуется.Пожалуйста, оставьте это в комментариях.

P.S- Если вам понравилось это читать, нажмите здесь , чтобы подписаться на мой блог (бесплатная подписка). Так вы никогда не пропустите сообщение . Вы также можете переслать ссылку на этот сайт своим друзьям и коллегам - спасибо!

Вы можете проверить его предыдущую статью о ремонте ниже :

https://jestineyong.com/servicing-worldtech-car-reverse-monitor/

Нравится (85) Не нравится (1)

Основы: Введение в стабилитроны

Стабилитроны

- это особый тип полупроводниковых диодов - устройств, которые позволяют току течь только в одном направлении, а также позволяют току течь в противоположном направлении, но только при достаточном напряжении.И хотя это звучит немного эзотерически, на самом деле они являются одними из самых удобных компонентов, которые когда-либо встречались на рабочем месте инженера, обеспечивая отличные решения для ряда общих потребностей в схемотехнике.

Далее мы покажем вам, как (и когда) использовать стабилитрон для приложений, включая простые опорные напряжения, ограничение сигналов до определенных диапазонов напряжения и ослабление нагрузки на стабилизатор напряжения.

Предпосылки: Полупроводниковые диоды, настоящие и идеальные

Чтобы понять, чем диоды Зенера отличаются от других диодов, давайте сначала рассмотрим свойства обычных диодов.И хотя существует множество различных типов диодов - см. Здесь длинный список - мы собираемся сосредоточиться на так называемых «нормальных» полупроводниковых диодах, чаще всего построенных с кремниевым p-n переходом.

Диоды обычно поставляются в стеклянных или пластиковых цилиндрических корпусах, маркированных полосой с одной стороны для обозначения полярности. В идеальном диоде ток течет только в одном направлении, от анода (положительная сторона) к катоду (отрицательная сторона), отмеченному полосой.Схематический символ представляет собой треугольник, указывающий на полосу, где ток течет в том же направлении, к концу с перемычкой (полосой). Версии диодов для поверхностного монтажа, как правило, следуют одному и тому же соглашению о маркировке, где катодный конец маркируется широкой полосой.

Если мы подключим диод в простую схему с источником переменного напряжения и ограничивающим ток резистором, мы сможем измерить ток I через диод, когда на него приложено заданное напряжение В .В идеальном диоде ток вообще не проходит, когда напряжение меньше нуля: диод полностью предотвращает обратный ток. Для небольшого положительного напряжения («прямое смещение» или иногда «прямое напряжение») может течь крошечный ток, а очень большой ток будет течь выше заданного порога. Величина протекающего тока фактически экспоненциальна с увеличением напряжения.

Порог, при котором протекает значительный ток, обычно составляет около 0,7 В для простых полупроводниковых диодов, но может быть и ниже 0.15 В для диодов Шоттки или до 4 В для некоторых типов светодиодов.

Конечно, ни один диод не идеален. В реальных диодах, когда напряжение меняется на противоположное, может течь очень небольшой ток (утечка). И, что более важно, каждый диод рассчитан на определенную максимальную величину обратного напряжения. Если вы приложите напряжение более отрицательное, чем этот предел, диод подвергнется «обратному пробою» и начнет проводить значительный ток, но на назад на от нормального направления протекания тока через диод.Для обычного диода мы бы сказали, что диод вышел из строя , если он начинает проводить ток в этом направлении.

Помимо: Фактическая физика того, что происходит при пробое, довольно интересна; два отдельных эффекта, эффект Зенера и лавинный пробой, оба способствуют такому поведению.

Стабилитроны

Стабилитроны

- это полупроводниковые диоды, которые были изготовлены так, чтобы их обратный пробой происходил при определенном, четко определенном напряжении (его «напряжение стабилитрона»), и которые спроектированы таким образом, что они могут работать непрерывно в этом режиме пробоя. Обычно доступны стабилитроны с пробивным напряжением («стабилитроны») от 1,8 до 200 В.

Схематический символ стабилитрона показан выше - он очень похож на обычный диод, но с загнутыми краями на полосе. Стабилитрон по-прежнему проводит электричество в прямом направлении, как любой другой диод, но также проводит и в обратном направлении, если приложенное напряжение обратное и больше, чем напряжение пробоя стабилитрона.

Типичное применение может быть таким, как указано выше: стабилитрон 10 В (тип 1N4740) включен последовательно с резистором и постоянным источником питания 12 В. Номинал резистора выбирается таким образом, чтобы через него и через стабилитрон протекало несколько мА, удерживая его в области пробоя. В приведенной выше схеме напряжение на стабилитроне составляет 10 В, а на резисторе - 2 В. При 2 В на резисторе 400 Ом ток через этот резистор (и диод последовательно) составляет 5 мА.

Опоры напряжения Зенера

Стабилитроны с фиксированным напряжением делают их очень удобными в качестве опорных источников напряжения. Базовая схема выглядит так:

Необходимо учесть несколько требований. Во-первых, входное напряжение должно быть выше напряжения стабилитрона. Во-вторых, номинал резистора должен быть выбран таким, чтобы через стабилитрон всегда протекал ток.

Некоторые предостережения: Это не обязательно хороший источник питания для всех целей - резистор ограничивает величину потребляемого тока. Кроме того, не обязательно точность опорного напряжения ; напряжение будет зависеть от величины потребляемого тока.(То есть, чтобы напряжение было стабильным, нагрузка, управляемая этим опорным напряжением, должна быть постоянной.) Напряжение также зависит от температуры. Стабилитроны в диапазоне 5-6 В обладают наилучшей температурной стабильностью, и есть высокоточные стабилитроны (например, LM399), которые включают собственную термостабилизированную печь, чтобы в дальнейшем поддерживать температуру диода как можно более стабильной.

Развивая эту идею немного дальше, вы можете создать полноценный многорельсовый источник питания, не используя ничего более экзотического, чем набор стабилитронов для генерации всех необходимых напряжений, при условии, что текущие требования к разным напряжениям питания невысоки. .Схема выше является частью работающего лабораторного прибора.

Клещи для измерения напряжения: ограничение сигналов с помощью стабилитронов

Изменяющийся аналоговый сигнал может быть ограничен довольно узким диапазоном напряжений с помощью одного стабилитрона. Если у вас есть напряжение, которое колеблется между + 7 В и -7 В, вы можете использовать один стабилитрон 4 В, подключенный к земле, чтобы гарантировать, что сигнал не превышает 4 В или опускается ниже -0,7 В (где диод проводит вперед на землю).

Если вы хотите ограничить сигнал, чтобы он никогда не становился отрицательным - например, для входа в аналого-цифровой преобразователь, который принимает сигналы в диапазоне 0–5 В, вы можете подключить анод стабилитрона к шине питания на 1 В вместо земли. Тогда диапазон выходного сигнала будет ограничен диапазоном 0,3 В - 5 В.

Еще один изящный трюк - использовать последовательно два диода Зенера, ориентированных противоположно. Это может обеспечить, например, симметричный предел отклонения сигнала от земли.Это также обычная конфигурация для использования стабилитронов в качестве подавителя переходных процессов.

Преобразование напряжения: снижение нагрузки на регулятор

Вот что-то не работает. У нас есть TL750L05, который представляет собой тип линейного регулятора с выходным напряжением 5 В, который может выдавать выходной ток до 150 мА, а его нагрузка будет переменной. Нам нужно запитать его от источника 36 В. К сожалению, максимальное входное напряжение TL750L05 составляет 26 В.

Давайте попробуем добавить резистор последовательно, чтобы снизить напряжение:

Наша выходная нагрузка может составлять от 125 мА до 10 мА.Итак, резистор какого номинала у нас подойдет?

Предположим, что мы предполагаем нагрузку 125 мА. Затем снять (скажем) 20 В на резисторе, 20 В / .125 А = 160 Ом. Если мы используем 160 Ом, то при нагрузке 10 мА это будет всего 160 Ом × 0,01 А = 1,6 В, а 36 В - 1,6 В все равно больше 26 В. Чтобы быть безопасным для нагрузки 10 мА, мы должны выбрать резистор, который дает нам падение не менее 11 В при входном напряжении 25 В. Таким образом, 11 В / 0,01 А = 1100 Ом будет безопасным для нагрузки 10 мА. Но если нагрузка увеличится до 125 мА, падение на 1100 Ом будет V = 0.125 А × 1100 Ом = 137 В, а это значит, что на входе регулятора будет ниже 5 В, и он перестанет работать.

Очевидно, что вы не можете выбрать номинал резистора, который действительно работал бы как для случая низкого, так и для высокого тока.

В сторону: Мы пропустили пару незначительных деталей о регуляторах напряжения, которые часто заслуживают внимания. Во-первых, линейный регулятор всегда требует немного больше напряжения на входе, чем на выходе.Эта разница напряжений называется «падением напряжения» и может достигать 0,6 В для TL750L05, так называемого стабилизатора с «малым падением напряжения». Это означает, что при выводе 5 В при 150 мА входная клемма регулятора должна быть на 5,6 В или выше. Мы можем спокойно игнорировать это здесь, потому что 36 В - 137 В все еще ниже 5,6 В.

Вторая небольшая деталь заключается в том, что линейный стабилизатор на самом деле потребляет немного больше тока на своем входе, чем на выходе. Причина этого в том, что часть тока, протекающего на вход регулятора, течет на землю через его третью клемму заземления, а не на выходную клемму.Этот «ток покоя» может достигать 12 мА для TL750L05. Это означает, что когда 125 мА выходит из выходной клеммы регулятора, на входную клемму может поступать до 137 мА. В приведенном выше примере это означает, что максимальное падение напряжения на резисторе 1100 Ом было бы более точно оценить как V = 0,137 А × 1100 Ом = 151 В. Опять же, это не меняет нашего анализа.

Давайте попробуем еще раз, на этот раз с нашим другом, стабилитроном.

Наконец, давайте попробуем использовать один жирный стабилитрон на 20 В (тип 1N5357BRLG), чтобы сбросить часть нагрузки.Тогда выход на аноде стабилитрона составляет всего 16 В, что находится в пределах безопасного входного диапазона регулятора. 1N5357BRLG рассчитан на максимум 5 Вт.

Когда регулятор работает на выходе 125 мА, его входной ток может достигать 137 мА, включая ток покоя, поэтому мощность, рассеиваемая стабилитроном, может достигать 20 В × 0,137 А = 2,74 Вт. Он будет нагреваться, но мы находимся в безопасных условиях эксплуатации стабилитрона, и теперь схема заработает.

Обновлено в апреле 2020 года, чтобы включить примечания о выпадении напряжения линейного регулятора и токе покоя.

Как использовать стабилитроны

AN008 - Как использовать стабилитроны
Elliott Sound Products АН-008
Род Эллиотт (ESP)
Прил. Индекс банкнот
Основной индекс

О стабилитронах Стабилитроны
очень распространены для основных задач регулирования напряжения. Они используются в качестве дискретных компонентов, а также в пределах ИС, которые требуют опорного напряжения. Стабилитроны (также иногда называемые опорное напряжение диоды) действует как обычный диод кремния в прямом направлении, но предназначены для разрушения при определенном напряжении, когда подвергается воздействию обратного напряжения.

Все диоды делают это, но обычно при напряжениях, которые непредсказуемы и слишком высоки для обычных задач регулирования напряжения. В стабилитронах используются два разных эффекта ...

  • Ударная ионизация (также называемая лавинным пробоем) - положительный температурный коэффициент
  • Пробой стабилитрона - отрицательный температурный коэффициент

Ниже около 5.При напряжении 5 В преобладает стабилитрон, при лавинном пробое - первичный эффект при напряжении 8 В и более. Хотя у меня нет намерения вдаваться в подробности, в сети есть много информации (см. Ссылки) для тех, кто хочет знать больше. Поскольку эти два эффекта имеют противоположные тепловые характеристики, стабилитроны при напряжении около 6 В обычно имеют очень стабильную работу в отношении температуры, поскольку положительный и отрицательный температурные коэффициенты компенсируются.

Очень высокая термостойкость может быть получена путем последовательного включения стабилитрона с обычным диодом.Здесь нет жестких правил, и обычно требуется выбор устройства, чтобы комбинация была как можно более стабильной. Можно выбрать стабилитрон около 7-8 В для работы с диодом, чтобы компенсировать температурный дрейф. Излишне говорить, что диодный и стабилитронный переходы должны находиться в тесном тепловом контакте, иначе температурная компенсация не будет успешной.

Стабилитрон - это уникальный полупроводниковый прибор, который выполняет множество различных задач в отличие от любого другого компонента. Похожее устройство (которое, по сути, является самим специализированным стабилитроном) - это диод TVS (ограничитель переходного напряжения).Однако есть несколько альтернатив TVS-диодам, в отличие от стабилитронов. Прецизионные опорное напряжение ИС можно рассматривать как аналогичные Zeners, но они не являются - они ИСЫ, которые используют ссылку запрещенной зоны (как правило, около 1. 25V). Это ИС, содержащие множество внутренних деталей. Стабилитрон - это цельная деталь с одним P-N переходом.


Использование стабилитронов
По непонятным мне причинам в сети почти нет информации о том, как именно использовать стабилитрон.Вопреки тому, что можно было ожидать, существуют ограничения для правильного использования, и если они не будут соблюдены, производительность будет намного хуже, чем ожидалось. На рисунке 1 показаны стандартные характеристики стабилитрона, но, как и почти на всех подобных диаграммах, отсутствует важная информация.


Рисунок 1 - Проводимость стабилитрона

Итак, чего не хватает? Важная часть, которую легко упустить, - это то, что наклон секции разбивки составляет , а не прямую . Стабилитроны обладают так называемым «динамическим сопротивлением» (или импедансом), и это следует учитывать при проектировании схемы с использованием стабилитрона.

Фактическое напряжение, при котором начинается пробой, называется изломом кривой, и в этой области напряжение довольно нестабильно. Он довольно сильно меняется в зависимости от тока, поэтому важно, чтобы стабилитрон работал выше колена, где наклон является наиболее линейным.

В некоторых технических паспортах приводится значение динамического сопротивления, которое обычно составляет около 0,25 от максимального номинального тока. Динамическое сопротивление при таком токе может составлять всего пару Ом, а напряжение стабилитрона около 5-6 В дает лучший результат.Обратите внимание, что это также соответствует лучшим тепловым характеристикам.

Это все хорошо, но что такое динамическое сопротивление? Это просто «кажущееся» сопротивление, которое можно измерить, изменив силу тока. Лучше всего это пояснить на примере. Предположим, что динамическое сопротивление для конкретного стабилитрона составляет 10 Ом. Если изменить ток на 10 мА, то напряжение на стабилитроне изменится на ...

.
В = R × I = 10 Ом * 10 мА = 0.1 В (или 100 мВ)

Таким образом, напряжение на стабилитроне изменится на 100 мВ при изменении тока на 10 мА. Хотя, например, для стабилитрона 15 В это может показаться не очень большим, это все же представляет собой значительную ошибку. По этой причине стабилитроны в схемах регуляторов обычно запитываются от источника постоянного тока или через резистор от регулируемого выхода. Это минимизирует колебания тока и улучшает регулирование.

В технических паспортах производителей часто указывается динамическое сопротивление как в колене, так и при заданном токе.Стоит отметить, что, хотя динамическое сопротивление стабилитрона может составлять всего 2-15 Ом при 25% максимального тока (в зависимости от номинального напряжения и мощности), оно может быть более 500 Ом на уровне колена, так же как и стабилитрон начинает выходить из строя. Фактические цифры меняются в зависимости от напряжения пробоя, при этом стабилитроны высокого напряжения имеют гораздо более высокое динамическое сопротивление (на всех участках кривой пробоя), чем блоки низкого напряжения. Точно так же детали с более высокой мощностью будут иметь более низкое динамическое сопротивление, чем версии с низким энергопотреблением (но для достижения стабильной рабочей точки требуется больший ток).

Наконец, полезно посмотреть, как определить максимальный ток стабилитрона, и установить практическое правило для оптимизации тока для достижения наилучших характеристик. В технических паспортах стабилитронов обычно указывается максимальный ток для различных напряжений, но это может быть легко решено, если у вас нет таблицы данных под рукой ...

I = P / V , где I = ток, P = номинальная мощность стабилитрона и V = номинальное напряжение стабилитрона.

Например, стабилитрон 27 В, 2 Вт может выдерживать максимальный непрерывный ток...

I = 2/27 = 0,074 A = 74 мА (при 25 ° C)

Как указано в примечании к приложению «стабилитрон с использованием транзисторов» (AN-007), для оптимальной работы стабилитрона лучше всего поддерживать ток на уровне максимум 0,7 номинального тока, поэтому стабилитрон 27 В / 2 Вт не должен работать с током более 47 мА. Идеальное значение составляет 20-30% от максимума, так как это сводит к минимуму потери энергии, поддерживает разумную температуру стабилитрона и гарантирует, что стабилитрон работает в пределах наиболее линейной части кривой. Если вы посмотрите на таблицу данных стабилитрона ниже, вы увидите, что испытательный ток обычно составляет от 25% до 36% от максимального продолжительного тока. Мудрый читатель поймет, что этот диапазон был выбран, чтобы показать диод в лучшем свете, и, следовательно, это рекомендуемый рабочий ток.

Хотя все это не является сложным, это показывает, что в скромном стабилитроне (не очень) есть нечто большее, чем склонны осознавать новички (а также многие профессионалы). Только поняв, какой компонент вы используете, вы сможете добиться от него максимальной производительности.Конечно, это относится не только к стабилитронам - большинство (так называемых) простых компонентов имеют характеристики, о которых многие не подозревают.

Помните, что стабилитрон очень похож на обычный диод, за исключением того, что он имеет определенное обратное напряжение пробоя, которое намного ниже, чем у любого стандартного выпрямительного диода. Стабилитроны всегда подключены с обратной полярностью по сравнению с выпрямительным диодом, поэтому катод (клемма с полосой на корпусе) подключается к самой положительной точке в цепи.


Зажимы Зенера

Часто необходимо применять зажим, чтобы напряжение переменного тока не превышало заданное значение. На рисунке 2 показаны два способа сделать это. Первый явно неверен - хотя он будет работать как фиксатор, пиковое выходное напряжение (на стабилитронах) будет всего 0,65 В. Стабилитроны действуют как обычные диоды с примененной обратной полярностью, поэтому первая цифра идентична паре обычных диодов.


Рисунок 2 - Зажим для переменного тока на стабилитроне

В первом случае оба стабилитрона будут вести себя как обычные диоды, потому что напряжение стабилитрона никогда не будет достигнуто.Во втором случае фактическое ограниченное напряжение будет на 0,65 В выше напряжения стабилитрона из-за последовательного диода. Таким образом, стабилитроны на 12 В будут фиксировать напряжение около 12,65 В - R1 предназначен для ограничения тока до безопасного значения для стабилитронов, как описано выше.

Важно помнить, что стабилитроны идентичны стандартным диодам при напряжении ниже своего стабилитрона - на самом деле, обычные диоды могут использоваться в качестве стабилитронов. Фактическое напряжение пробоя обычно намного выше, чем обычно используется, и каждый диод (даже из одного производственного цикла) будет иметь другое напряжение пробоя, которое обычно слишком велико, чтобы быть полезным.


Данные стабилитрона

Приведенные ниже данные довольно типичны для стабилитронов мощностью 1 Вт в целом и показывают напряжение стабилитрона и одно из наиболее важных значений - динамическое сопротивление. Это полезно, потому что показывает, насколько хорошо стабилитрон будет регулировать и (с небольшими вычислениями), сколько пульсаций вы получите, когда стабилитрон будет питаться от типичного источника питания. Пример расчета показан ниже.

Если вы хотите измерить динамическое сопротивление самостоятельно, это довольно просто сделать.Во-первых, используйте ток около 20% от номинального максимума от регулируемого источника питания через подходящий резистор. Измерьте и запишите напряжение на стабилитроне. Теперь увеличьте ток (скажем) на 10 мА для стабилитронов менее 33 В. Вам нужно будет использовать меньшее увеличение тока для более высоких типов напряжения. Снова измерьте напряжение стабилитрона и отметьте точное увеличение тока.

Например, вы можете измерить следующее ...

Напряжение стабилитрона = 11,97 В при 20 мА
Напряжение стабилитрона = 12.06 В при 30 мА
ΔV = 90 мВ, ΔI = 10 мА
R = ΔV / ΔI = 0,09 / 0,01 = 9 Ом

Этот процесс можно использовать с любым стабилитроном. Вам просто нужно отрегулировать ток в соответствии с требованиями, убедившись, что начальный и конечный испытательные токи находятся в пределах линейной части характеристик стабилитрона. Точность зависит от точности вашего испытательного оборудования, и важно убедиться, что температура стабилитрона остается стабильной во время теста, иначе вы получите неправильный ответ из-за теплового коэффициента стабилитрона.По возможности, испытания должны быть очень короткими с использованием импульсов, но это очень сложно без специального оборудования.

Следующие данные представляют собой полезный краткий справочник для стандартных стабилитронов мощностью 1 Вт. Основная информация взята из таблицы данных Semtech Electronics для стабилитронов серии 1N47xx. Обратите внимание, что суффикс «A» (например, 1N4747A) означает допуск 5%, а стандартный допуск обычно составляет 10%. Напряжение стабилитрона измеряется в условиях теплового равновесия и испытания на постоянном токе при указанном испытательном токе (I zt ).

Обратите внимание, что стабилитрон на 6,2 В (1N4735) имеет самое низкое динамическое сопротивление из всех показанных, и, как правило, также показывает близкий к нулю температурный коэффициент. Это означает, что это один из лучших значений для использования, где требуется достаточно стабильное опорное напряжение. Поскольку это очень полезное значение, оно выделено в таблице. Если вам нужна ссылка стабильного напряжения на действительно , то не использовать стабилитрон, но использовать специальную ссылку точности напряжения IC вместо этого.

9035N2 5 0 1 047-1 9016 N Характеристики
  1. I Zt = испытательный ток стабилитрона
  2. R Zt = динамическое сопротивление при заявленном испытательном токе
  3. R Z = динамическое сопротивление при токе, показанном в следующем столбце (Ток в колене (мА))
  4. Ток утечки = ток через стабилитрон ниже изгиба кривой проводимости стабилитрона при напряжении, указанном в следующем столбце (Напряжение утечки)
  5. Пиковый ток = максимальный неповторяющийся кратковременный ток (обычно <1 мс)
  6. Непрерывный ток = максимальный непрерывный ток при условии, что провода на расстоянии 10 мм от тела имеют температуру 25 ° C (на практике маловероятно)


Рисунок 3 - Температурное снижение номинальных характеристик стабилитрона

Как и все полупроводники, стабилитроны должны быть снижены, если их температура превышает 25 ° C. Это , всегда - это случай при нормальном использовании, и если вы будете использовать приведенные выше рекомендации, вам обычно не о чем беспокоиться. На приведенном выше графике показана типичная кривая снижения характеристик стабилитронов, и это необходимо соблюдать для надежности. Как и любой другой полупроводник, если стабилитрон слишком горячий, чтобы дотронуться до него, он горячее, чем должен быть. Уменьшите ток или используйте усиленный стабилитрон, описанный в AN-007.

Стабилитроны можно использовать последовательно, либо для увеличения мощности, либо для получения напряжения, недоступного иным образом. Не используйте стабилитроны параллельно, так как они не будут делить ток поровну (помните, что большинство из них имеют допуск 10%). Стабилитрон с более низким напряжением «перехватит» ток, перегреется и выйдет из строя. При последовательном использовании старайтесь поддерживать отдельные напряжения стабилитрона близкими к одинаковым, так как это гарантирует, что оптимальный ток через каждый из них находится в оптимальном диапазоне. Например, использование стабилитрона на 27 В последовательно с стабилитроном на 5,1 В было бы плохой идеей, потому что невозможно легко достичь оптимального тока через оба.


Использование стабилитронов

Использовать стабилитроны в качестве стабилизаторов достаточно просто, но есть некоторые вещи, которые вам нужно знать, прежде чем все подключать. Типовая схема показана ниже для справки и не предназначена для чего-либо конкретного - это просто пример. Обратите внимание, что если вам нужен двойной источник питания (например, ± 15 В), тогда цепь просто дублируется для отрицательного источника питания, меняя полярность стабилитрона и C1 по мере необходимости. Мы будем использовать стабилитрон 1 Вт, в данном случае 1N4744, диод 15 В.Максимальный ток, который мы хотели бы использовать, составляет примерно половину расчетного максимума (не более 33 мА). Минимально допустимый ток составляет около 10% (достаточно близко к 7 мА).


Рисунок 4 - Типичная схема стабилитрона

Во-первых, вам необходимо знать следующие подробности о предполагаемой схеме . ..

  1. Источник напряжения - например, от источника питания усилителя мощности (включая любые пульсации напряжения)
  2. Максимальное и минимальное значения напряжения источника - оно будет меняться в зависимости от напряжения сети, тока нагрузки и пульсаций
  3. Желаемое регулируемое напряжение - предпочтительно с использованием стабилитрона стандартного значения.Мы будем использовать 15V
  4. Ток нагрузки - ожидаемый ток потребления схемы, питаемой от стабилизированного источника питания.

Имея эту информацию, вы можете определить последовательное сопротивление, необходимое для стабилитрона и нагрузки. Резистор должен пропускать достаточный ток, чтобы стабилитрон находился в пределах своей линейной области, но значительно ниже максимального значения, чтобы уменьшить рассеиваемую мощность. Если напряжение источника изменяется в широком диапазоне, может оказаться невозможным успешно использовать простой стабилизатор стабилитрона.

Предположим, что напряжение источника поступает от источника питания 35 В, используемого для усилителя мощности. Максимальное напряжение может достигать 38 В, снижаясь до 30 В, когда усилитель мощности работает на полную мощность при низком сетевом напряжении. Между тем, предусилитель, которому требуется регулируемое питание, использует пару операционных усилителей и потребляет 10 мА. Вы хотите использовать источник питания 15 В. для операционных усилителей. Это вся необходимая информация, поэтому мы можем провести расчеты. Vs - напряжение источника, Is - ток источника, Iz - ток стабилитрона, I , L - ток нагрузки, Rs - сопротивление источника.

Iz (макс.) = 30 мА (наихудший случай, отсутствие нагрузки на сетевое питание и максимальное сетевое напряжение)
I L = 10 мА (ток, потребляемый операционными усилителями)
Is (макс.) = 40 мА (опять же, полный ток от источника в наихудшем случае)

Из этого мы можем вычислить сопротивление Rs. Напряжение на Rs составляет 23 В, когда напряжение источника максимальное, поэтому Rs должно быть . ..

.
Rs = Vs / I = 23 / 40м = 575 Ом

Когда напряжение источника минимально, на резисторе Rs будет только 15 В, поэтому нам нужно проверить, будет ли ток стабилитрона достаточным...

Is = V / R = 15/575 Ом = 26 мА
Iz = Is - I L = 26 мА - 10 мА = 16 мА

Когда мы убираем ток нагрузки (10 мА для операционных усилителей), у нас все еще остается доступный ток стабилитрона 16 мА, поэтому регулирование будет вполне приемлемым, и стабилитрон не будет нагружен. 575 Ом - нестандартное значение, поэтому вместо него мы будем использовать резистор 560 Ом. Нет необходимости пересчитывать все заново, потому что изменение небольшое, и мы позаботились о том, чтобы дизайн изначально был консервативным.Следующим шагом является определение мощности, рассеиваемой в истоковом резисторе Rs ...

для наихудшего случая.
Is = 23 В / 560 Ом = 41 мА P = Is² × R = 41 мА² * 560 Ом = 941 мВт

В этом случае было бы неразумно использовать резистор менее 2 Вт, но лучше с проволочной обмоткой 5 Вт. Точно так же, как рассчитывалась мощность резистора, неплохо еще раз проверить рассеивание стабилитрона в худшем случае. Возможно, удастся отключить операционные усилители, и в этом случае стабилитрон должен будет полностью поглотить 41 мА, поэтому рассеиваемая мощность составит 615 мВт.Это выше, чем цель, установленная в начале этого упражнения, но находится в пределах рейтинга стабилитрона 1W и никогда не будет проблемой в долгосрочной перспективе. Нормальное рассеивание в худшем случае составляет всего 465 мВт при подключенных операционных усилителях, и это вполне приемлемо.

На рисунке 4 показан конденсатор 220 мкФ, подключенный параллельно стабилитрону. Это не влияет на выходной шум , а не , потому что импеданс (он же динамическое сопротивление) стабилитрона очень низок. Мы использовали пример стабилитрона на 15 В, поэтому мы ожидаем, что его полное сопротивление будет около 14 Ом (из таблицы).Чтобы быть полезным для снижения шума, C1 должен быть не менее 1000 мкФ, но в большинстве случаев используются гораздо более низкие значения (обычно 100–220 мкФ). Цель состоит в том, чтобы подавать мгновенный (импульсный) ток, который может потребоваться для схемы или в случае операционных усилителей, чтобы гарантировать, что полное сопротивление источника питания останется низким, по крайней мере, до 2 МГц или около того.

Поскольку стабилитроны обладают динамическим сопротивлением, на выходе будет некоторая пульсация. Его можно рассчитать, исходя из входной пульсации, изменения тока источника и динамического сопротивления стабилитрона.Предположим, что на источнике есть пульсации 2В P-P. Это означает, что ток через Rs будет изменяться на 3,57 мА (I = V / R). Стабилитрон имеет динамическое сопротивление 14 Ом, поэтому изменение напряжения на стабилитроне должно быть ...

.
V = R × I = 14 × 3,57 м = 50 мВ пик-пик (менее 20 мВ RMS)

При условии, что активная схема имеет хороший коэффициент отклонения источника питания (PSRR), пульсация 20 мВ на частоте 100 Гц (или 120 Гц) не будет проблемой. Если по какой-то причине это недопустимо, то дешевле использовать трехконтактный регулятор, чем любой из известных методов уменьшения пульсаций. Наиболее распространенным из них является использование двух резисторов вместо резисторов Rs и установка конденсатора высокого номинала (не менее 470 мкФ) от места соединения резисторов с землей. Это снизит пульсации до уровня ниже 1 мВ, в зависимости от размера дополнительного конденсатора.


Максимальное увеличение стабильности (опорного напряжения)

Стандартный резистор стабилитрона подвержен большим колебаниям тока и рассеиваемой мощности при изменении входного напряжения. Простая цепь обратной связи может помочь поддерживать очень стабильный ток через стабилитрон и, следовательно, обеспечить более стабильное опорное напряжение.Как обсуждалось ранее, стабилитрон 6,2 В имеет очень низкий тепловой коэффициент напряжения, и если мы сможем обеспечить стабильный ток, это еще больше улучшит регулирование напряжения. Питание стабилитрона источником тока является стандартной практикой в ​​производстве ИС, и это достаточно просто сделать и в дискретных конструкциях.

Устройство, показанное ниже не предназначено для использования в качестве источника питания, но, чтобы обеспечить фиксированное опорное напряжение для других схем, которые могут потребовать напряжения для стабильных компараторов (к примеру). Схема не может конкурировать с выделенной ссылкой точности напряжения, но это будет удивительно хорошо для многих применений общего назначения. Токовое зеркало (Q2b и Q3b) питается от источника тока (Q1b), опорная точка которого поступает от стабилитрона, поэтому существует замкнутый контур, и изменение тока через сам стабилитрон может быть очень небольшим. При указанных значениях ток стабилитрона составляет всего 2,5 мА, что, похоже, противоречит приведенным ранее рекомендациям. Однако увеличение тока стабилитрона не очень помогает, но увеличивает рассеиваемую мощность в транзисторах.Например, если R1b уменьшается до 1 кОм, ток стабилитрона увеличивается до 5,4 мА, рассеивание в Q1b и Q3b удваивается, но регулирование улучшается лишь незначительно.


Рисунок 5 - «Обычные» по сравнению с Схема прецизионного стабилитрона

Сравните (a) и (b) в схемах на Рисунке 5, и сразу станет очевидно, что напряжение от стабилизированной версии (b) должно быть действительно очень стабильным, даже при большом изменении входного напряжения. При моделировании в диапазоне напряжений от 10 В до 30 В изменение напряжения на стабилитроне составляет менее 3 мВ, из чего следует, что ток стабилитрона и рассеиваемая мощность стабилитрона практически не изменяются во всем диапазоне напряжений.Это также означает, что пульсация отказ чрезвычайно высокий, так и с добавлением трех дешевых транзисторов и четыре резисторов, мы можем приблизиться к опорному напряжению цепи реальной точности. R4b необходим, чтобы схема могла запускаться при подаче напряжения, но, к сожалению, это отрицательно влияет на производительность. Более высокое сопротивление снижает эффекты, но может вызвать ненадежный запуск.

Стандартный стабилизатор стабилитрона (a) будет показывать типичное изменение напряжения около 110 мВ от входного напряжения 10-30 В, при изменении тока стабилитрона от 1.От 7 мА до более 15 мА. Это значительно хуже, чем у стабилизированной версии, но может вообще не представлять проблемы, если входное напряжение достаточно стабильно. В действительности маловероятно, что вам когда-нибудь понадобится использовать более сложный стабилизированный стабилитрон, и он включен сюда исключительно в интересах полноты картины.


Список литературы
1 Обратное смещение / пробой - обсуждение явления, когда диод имеет обратное смещение / пробой. Билл Уилсон
2 Радиоэлектроника.com - Обзор стабилитрона
3 Архив технических данных - Коммерческие микрокомпоненты BZX2C16V Стабилитрон 2 Вт, от 3,6 до 200 В.
4 Теория стабилитронов - Руководство OnSemi HBD854 / D (Больше не выпускается в OnSemi.)


Прил. Индекс банкнот
Основной указатель
Тип V Z (ном.) I Zt мА R Zt Ом R Z Ом при ... Колено
Ток
(мА)
Утечка
мкА
Утечка
Напряжение
Пик
Ток (мА)
Продолж.
Ток (мА)
1N4728 3,3 76 10 400 1 150 1 1375 275
6 69 10 400 1 100 1 1260 252
1N4730 3,9 64 1 1190 234
1N4731 4,3 58 9,0 400 1 50 1 1070 2147 1070 2147 7 53 8,0 500 1 10 1 970 193
1N4733 5,1 4912 5,1 4912 7 1 890 178
1N4734 5,6 45 5,0 600 1 10 2 810 810 41 2,0 700 1 10 3 730 146
1N4736 6,8 370128 6,8 370128 4 660 133
1N4737 7,5 34 4,0 700 0,5 10 5 605

7
121 1212 31 4,5 700 0,5 10 6 550 110
1N4739 9,1 28 5,0 7 500 100
1N4740 10 25 7,0 700 0,25 10 7,6 454 7,6 454 8. 0 700 0,25 5 8,4 414 83
1N4742 12 21 9,0 700 9,0 700 76
1N4743 13 19 10 700 0,25 5 9,9 344 69 0.25 5 11,4 304 61
1N4745 16 15,5 16 700 0,25 5 57 18 14 20 750 0,25 5 13,7 250 50
1N4747 20 12.5 22 750 0,25 5 15,2 225 45
1N4748 22 11,5 23 205 41
1N4749 24 10,5 25 750 0,25 5 18,2 190 38 35 750 0,25 5 20,6 170 34
1N4751 30 8,5 40128 30 8,5 40128 150 30
1N4752 33 7,5 45 1000 0,25 5 25,1 135 27
27 0 50 1000 0,25 5 27,4 125 25
1N4754 39 6,5 60 115 23
1N4755 43 6,0 70 1500 0,25 5 32,7 110 2212 110 22129 5 80 1500 0,25 5 35,8 95 19
1N4757 51 5,0 9512 5,0 1500 12 90 18
1N4758 56 4,5 110 2000 0,25 5 42,6 80 16
80 16
125 2000 0,25 5 47,1 70 14
1N4760 68 3,7 15012 2000 65 13
1N4761 75 3,3 175 2000 0,25 5 56,0 60 1212 0 200 3000 0,25 5 62,2 55 11
1N4763 91 2,8 25012 3000 50 10
1N4764 100 2,5 350 3000 0,25 5 76,0 45
Уведомление об авторских правах. Эта статья, включая, но не ограничиваясь, весь текст и диаграммы, является интеллектуальной собственностью Рода Эллиотта и защищена авторским правом © 2004.Воспроизведение или переиздание любыми средствами, электронными, механическими или электромеханическими, строго запрещено международными законами об авторском праве. Автор (Род Эллиотт) предоставляет читателю право использовать эту информацию только для личного использования, а также разрешает сделать одну (1) копию для справки при создании проекта. Коммерческое использование запрещено без письменного разрешения Рода Эллиотта.

Страница создана, авторские права © Род Эллиотт 30 июня 2005 г./ Июль 2015 - Обновленная информация, добавлен рисунок 4.


Стабилитрон

- обзор

Пример 3.4

Желательно поддерживать сопротивление нагрузки R L при постоянном напряжении 100 В в качестве входного напряжения. изменяется от 120 до 110 В. Если должен использоваться регулятор напряжения типа, показанного на рис. 3.10a, найдите наилучшее значение R s для достижения этой цели, учитывая, что R L = 10 кОм.

Сначала выбираем стабилитрон на В z = 100 В.Во-вторых, мы должны найти максимальный ток через стабилитрон при нормальной работе и убедиться, что он не превышает максимально допустимый ток стабилитрона. Затем определяем R s .

Для начала предположим, что входное напряжение зафиксировано на уровне В мин = 110 В; тогда падение напряжения 10 В на последовательном сопротивлении R s оставит R L с падением напряжения 100 В - желаемое состояние.Для этого через R L и R с должен протекать ток 10 мА, что определило бы последовательное сопротивление как R с = 10 В / 10 мА = 1 кОм. . Стабилитрон не понадобился бы, если бы напряжение оставалось на уровне 110 В, поскольку ток Зенера не протекал бы, даже если бы стабилитрон присутствовал. Однако входное напряжение изменяется, как показано на рис. 3.10b. Переключение с 110 В на 120 В обычно происходит не быстро, но может происходить за секунды, минуты или даже часы.

При повышении входного напряжения до 120 В ток через R s будет увеличиваться пропорционально. Чтобы поддерживать R L при 100 В, ток через R L должен оставаться на уровне 10 мА, а любой избыточный ток должен проходить через стабилитрон. Когда входное напряжение составляет В макс = 120 В, 20 В падает на R с и 20 мА проходит через R с (от 10 мА до R L и 10 мА через стабилитрон).Следовательно, как показано на рис. 3.10b, ток стабилитрона изменяется от I z , min = 0 до I z , max = 10 мА в ответ на изменения входного напряжения, в то время как нагрузка напряжение остается постоянным на уровне 100 В.

Условие I z , min = 0 может использоваться для определения оптимального значения для R с , т.е.

Rs, оптимальное = Vmin −VzIL

, что для нашего примера дает R s , opt = (110 В - 100 В ) / 10 мА = 1 кОм.

Если мы знаем максимальный ток I z , max , который может выдержать стабилитрон, мы можем указать минимальное значение R s , которое можно использовать в цепи стабилизатора напряжения на стабилитроне. как

Rs, min = Vmax − VzIz, max + IL

Если предположить, что I z , max = 30 мА, мы получим для R s = (120 - 100 ) / (30 + 10) = 0,5 кОм = 500 Ом. Преимущество использования меньшего сопротивления для R s состоит в том, что если входное напряжение падает ниже 110 В, действие регулятора все еще может иметь место.Недостатком является то, что (i) R s , min рассеивает больше мощности, чем R s , opt , (ii) ток стабилитрона изменяется в пределах I z , min = 10 мА и I z , макс. = 30 мА, тогда как для R s , opt ток Зенера изменяется только между 0 и 10 мА, и (iii) если входное напряжение превышает 120 В, ток стабилитрона превысит максимально допустимый ток I z , max и, скорее всего, повредит диод.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
