Чем заменить танталовый конденсатор: Танталовый конденсатор 330 мкФ для замены NEC OE907 OE128, цена 10 грн

Конденсатор танталовый выводной 10 мкФ 16V D5 h8 (10 шт.)

Конденсатор танталовый выводной 10uF 16V ф5 h8 – малогабаритный (диаметр – ф5 мм высота h8 мм), обладает довольно большой емкостью – 10uF, отличается долговременной и стабильной работой в широком диапазоне частот, почти не склонен к “”высыханию”” электролита и применяется в цепях с напряжением до 16V.

• Емкость: 10uF;
• Напряжение: 16V;
• Размеры:
  • диаметр: 5 мм;
  • высота: 8 мм.

Рассматриваемый танталовый конденсатор благодаря своим небольшим размерам может быть компактно установлен на печатную плату, и практически всегда может заменить электролитический конденсатор.

Более того, танталовый выводной конденсатор характеризуется меньшим током утечки и успешно применяется вместо электролитического той же емкости и рабочего напряжения в блоках питания, в том числе импульсного типа.

Благодаря низкой паразитной индуктивности и более широкой частотной характеристике, танталовый выводной конденсатор может заменить рабочую пару “”электролитический конденсатор””+””керамический конденсатор””, которая зачастую необходима для фильтрации выпрямленного напряжения и подавления высокочастотных помех.

Танталовый выводной конденсатор может быть установлен в высококачественную звуковоспроизводящую аппаратуру, в которой недопустимо попадание в цепь прохождения сигнала, фона и гула от некачественной фильтрации сетевого напряжения, что может произойти в случае потери обычным электролитическим конденсатором емкости из-за “”высыхания””.

Кроме этого, танталовый выводной конденсатор применяется в промышленности, в том числе автомобильной, в военной сфере, при производстве компьютерного и сетевого оборудования и систем контроля безопасности.

Замена электролитического конденсатора на танталовый обычно не вызывает трудностей, поскольку танталовый конденсатор зачастую даже меньше по габаритам при той же емкости.

При расчете параметров схемы, в которую предполагается устанавливать танталовый выводной конденсатор, необходимо, чтобы напряжение, при котором будет работать конденсатор, составляло 50-60% от максимально допустимого.

Танталовый выводной конденсатор отличаются чувствительностью к превышению (даже кратковременному) напряжения над максимально допустимым.

При установке на печатную плату танталового выводного конденсатора, следите за полярностью подключения.

Танталовый выводной конденсатор может быть заменен на электролитический конденсатор той же емкости и на аналогичное рабочее напряжение.

Также возможна и обратная замена – электролитического на танталовый конденсатор, если позволяет место на печатной плате.

Проверка танталового выводного конденсатора начинается с внешнего осмотра, в ходе которого нужно обратить внимание на факты повреждений корпуса, наличие следов потемнения, вздутия.

Однозначный вывод можно сделать только по результатам измерений.

В частности, на пробой и короткое замыкание, танталовые выводные конденсаторы проверяются мультиметром путем прозвонки.

Чтобы точно измерить емкость танталового конденсатора выводного мультиметром, используйте измерительный прибор с функцией измерения емкости.

Перед проведением измерений обязательно разрядите конденсатор, например путем замыкания выводов.

Купить конденсатор танталовый выводной 10uF 16V ф5 h8 Вы можете в Киеве, в Интернет-магазине Electronoff.

Автор на +google

Осторожно – коварный тантал – Записки технаря

                                                      Осторожно  – коварный  тантал.

Недавно мне пришлось в очередной раз столкнуться с проблемой танталовых электролитических конденсаторов.  Напомню, если кто не в курсе, чем они отличаются от привычных бытовых алюминиевых электролитов. Прежде всего, рабочим температурным диапазоном, меньшими токами утечки и меньшими диэлектрическими потерями. Например,  алюминиевые электролиты могут работать до  -40 по Цельсию  (и то не все ),  а  танталовые выдерживают -60 при незначительном уменьшении емкости (до 5%).   Поэтому  они широко использовались  в советской военной технике.  Но почему их не применяли везде, где только можно? Ответ простой – цена.  Танталовый электролитический конденсатор  стоит раз в 10 дороже обычного алюминиевого. Ведь тантал все- таки редкоземельный металл, кроме того конструкция корпуса другая,  более надежная и устойчивая к внешним воздействиям. Современные старатели  с удовольствием их скупают в любых количествах и не только из-за тантала. Некоторые типы  старых советских конденсаторов ( например К52-1) изготавливались в корпусах из серебряного сплава с содержанием серебра до 90%.

 Невольно вспоминается такая история, которая приписывается авиаконструктору Микояну. Когда на вооружение стал поступать перехватчики  МиГ-25 со скоростью полета до 3000 км/час,  то участились жалобы жен летчиков и технического состава на то, что мужья спиваются  из-за огромного количества неучтённого  спирта, который ухитрялись сливать после полетов  из  систем охлаждения самолета.  Все просто –  полет происходил не всегда на максимальных скоростях,  и летчики попросту не включали  системы охлаждения, а списывался спирт всегда по полной.  Почему нельзя  заменить охлаждающую жидкость на другую?  – жаловались в политотделы  возмущенные жены. Этот скандал докатился до генерального конструктора самолета Микояна.  На что он  ответил  – если для пользы дела туда будет нужно лить армянский коньяк, то мы будем так и поступать,  а жены пусть лучше смотрят за своими мужьями.

   По моим наблюдениям,  танталовые конденсаторы типов ЭТО и К52-1 лет 15-20 не меняют своих свойств. Но время  берет своё,  и тут начинается самое неприятное. Если обычный алюминиевый конденсатор при старении может просто потерять емкость, или  увеличится утечка, отгниют выводы,   максимум – загадит вытекшим электролитом плату наконец. На большие неприятности были способны только старые советские конденсаторы К50-6  , которые могли взорваться при перепутывании  полярности включения.  На современных алюминиевых конденсаторах есть специальные насечки, по которым корпус конденсатора надрывается при повышении давления внутри и взрыва не происходит.  Как правило,  устройство  после этого просто перестаёт работать, то в  танталовых конденсаторах,  без  видимых на то  причин возникает внутреннее  короткое замыкание. Причин этих я  не знаю, может со временем разбухает танталовый пористый цилиндрик и при этом касается стенок корпуса,  может  возникают какие-нибудь  проводящие мостики из-за диффузии.   Некоторые источники утверждают, что при переходе оксида тантала из аморфной стадии в кристаллическую  его сопротивление резко уменьшается.

Недавно у меня произошел очередной отказ, виновником которого стал старый танталовый конденсатор.  Недавно приобрел  я советский  УКВ радиоприемник для радиоразведки  Р313М2, который давно хотел иметь в своей коллекции.  Продавца я знаю не первый год, человек  порядочный,  никогда меня не обманывал и не подводил .  Приемник анонсировался как рабочий.  И вот приношу  я сей аппарат домой, включаю, и тишина…   Никакой реакции на органы управления.  Взгляд на  внешний блок питания  – КЗ.  А у меня за годы  работы с техникой выработалось правило – там,  где это  возможно всегда использовать ограничение тока или защиту по току.

 BP_R313M2.JPG   201,47К   Количество загрузок: 5

 Блок питания конструктивно  установлен в приемнике на разъеме и легко  извлекается после откручивания четырех винтов. Отрадно , что старичок  П210А (ПП34) выдержал пятиамперные издевательства с моей стороны и даже не нагрелся. После недолгих манипуляций с  тестером,  была найдена точка короткого замыкания,  и как оказалось,  виновником оказался конденсатор  С206 (указан на схеме красной стрелкой).  Это был электролитический конденсатор типа ЭТО-2   на 400 мкФ 15В. И стоит он как раз в цепи фильтрации напряжения,  питающего импульсный двухтактный преобразователь.     До него было относительно трудно добраться,  но, наконец,  он был извлечен на белый свет:

 Фото-0727.jpg   168,68К   Количество загрузок: 3

Вынимать конденсатор из  платы было тоже нелегко, так как он был намертво приклеен к плате эпоксидной смолой

 Фото-0729.jpg   226,34К   Количество загрузок: 0

Я обратил внимание, что адгезия (сила сцепления )  краски конденсатора со смолой была выше, чем с корпусом самого конденсатора:

 Фото-0730.jpg   179,41К   Количество загрузок: 2

И еще было видно, что из конденсатора  потек электролит, и запачкал весь отсек:

 Фото-0728. jpg   215,48К   Количество загрузок: 2

Это фото сделано уже после того, как отсек был очищен от загрязнения.  Можно  представить , что я увидел сразу после извлечения платы. При измерении сопротивления конденсатора  я увидел следующее:

 Фото-0734.jpg   360,32К   Количество загрузок: 4

  Комментарии,  как говорится,  излишни. Пробит наглухо.

Конденсаторов  ЭТО-2 у меня уже давно нет, было решено поставить связку из трех штук более современных,  и соответственно более свежих танталов к52-1   на 100мкФ 35В. В сумме получилось 300 мкФ, но в данном случае это совершенно допустимо. Так как у родного конденсатора  400 мкФ был допуск +-20%,  а  нижняя граница допуска  соответствует 320мкФ.

Так как современным надписям на деталях доверять нежелательно связка конденсаторов  была проверена на китайском тестере Т4:

 Фото-0737.jpg   208,56К   Количество загрузок: 4

Результаты измерений меня удовлетворили,  показатель утечки в 0,4%  очень хороший .  Для сравнения у подавляющего количества современных  новых алюминиевых электролитов этот показатель колеблется от 1%  до  2,5%.  Конденсаторы были изготовлены в декабре 2006 г  следовательно еще лет десять есть в запасе,  а там видно будет.  После установки  новых конденсаторов  в  плату приемника  она приобрела следующий вид:

 Фото-0744.jpg   261,57К   Количество загрузок: 9

После окончательной сборки приемник ожил,  и  устойчиво заработал на всех диапазонах.       Вот так выглядит приемник во включенном состоянии:

 Р313М2.jpg   267,35К   Количество загрузок: 10

Фото Алексея Игонина,  у  моего  Р313М2  внешний вид похуже.

Хочу отметить одну особенность применения танталовых конденсаторов в импульсных блоках питания .  ВСЕГДА надо брать двукратный  или более запас  по напряжению и избегать больших номиналов ёмкости в одном конденсаторе .  Лучше включить параллельно несколько конденсаторов меньшей емкости.  Если источник питания,  к примеру,  на 12В то на выходе тантал надо ставить на 25В,  а не на 16В как может показаться вначале.  Проверено.  Особенно это касается  современных SMD конденсаторов.  У них огромное разнообразие типов, причем тип как правило пишется только на сопроводительной таре.  Поэтому может оказаться,  что Вы ставите в схему конденсатор, который не рассчитан на Ваши условия эксплуатации.   У   меня лет десять тому назад был очень неприятный случай,  когда после монтажников ко мне попали на первое включение блоки питания бортовой аппаратуры  специального назначения и все танталы при первом включении начали буквально гореть синим пламенем.  Молодые ребята – настройщики  за соседними столами в лаборатории  начали  хихикать,  мол  Акелла  промахнулся,  я  вначале запаниковал,  начал грешить на монтажников, но они запаяли  все правильно  – полярность  и номиналы не перепутали,   потом начал разбираться и наткнулся  в сети на англоязычное руководство по применению SMD  танталовых конденсаторов  фирмы AVX .  Там было написано, что в случае применения конденсаторов при  импульсной нагрузке,  необходимо руководствоваться графиком  допустимого рабочего напряжения конденсатора и реального напряжения в схеме.  Причем для разной ёмкости  и типов конденсаторов графики разные.  А еще лучше применять конденсаторы определённого типа.  В вышеописанном  примере вместо конденсаторов типа TPS  фирмы AVX,  были установлены конденсаторы TAJ того же производителя.  Конденсаторы TPS   при  одинаковом  рабочем напряжении имеют в два раза большие габариты  по высоте и  соответственно большую стоимость,  но зато  предназначены для  работы при импульсных нагрузках.  Ну а разработчик, то ли не знал этого,  то ли решил сэкономить …  Хорошо,  что возгорание случилось при первом включении,  а если бы у заказчика в самый неподходящий момент?

 Объясняют это явление (синее пламя) некоторые  авторы тем,  что у  танталов малые величины эквивалентного последовательного сопротивления   и при  быстрой перезарядке конденсатора возникают огромные пиковые токи  внутри  конденсатора,   которые и приводят к возгоранию. Бороться с этим  явлением предлагают путем последовательного включения с конденсатором  резистора  сопротивлением 0,1-0,5 Ом для уменьшения пиковых токов.  Но это умышленное увеличение ESR, что не совсем правильно (за что боролись  ? ).   Тут,  по моему мнению,  должен быть компромисс между емкостью, стоимостью и габаритами.  Ну и, конечно, надо правильно подбирать тип конденсатора, согласно справочным  данным, а не ставить первый попавшийся.  Танталовые емкости   вольного обращения не прощают.

Владимир Семенов       11.02.2019

🛍 Танталовый конденсатор ESR 330 мкФ 4TPB330M может заменить OE128 OE907 (5 шт./лот) 103.04₽

О нас

Мы обещаем:

1. Производим только лучшие товары широкого потребления и обеспечиваем Высочайшее качество.

2. Быстрая и точная доставка товаров нашим клиентам по всему миру

Клиент Услуги политики

Мы более чем рады ответить на любые вопросы, которые у вас есть, пожалуйста, свяжитесь с

1: Заказы обрабатываются своевременно после проверки оплаты.

2. Мы отправляем товар только по подтвержденным адресам заказа. Ваш адрес заказа должен совпадать с вашим адресом доставки.

3. Если вы не получили посылку в течение 30 дней с момента оплаты, пожалуйста, свяжитесь с нами. Мы отследим отправку и свяжемся с вами как можно скорее. Наша цель – удовлетворение клиентов!

4. Из-за наличия на складе и разницы во времени, мы выбираем для быстрой доставки ваш товар с нашего первого доступного склада.

Наши преимущества

1: у нас все есть на складе, есть достаточная поставка

2: относимся к качеству изделия достигли ряда Сертификация

3: Мы поддерживаем различные транспорт, Hong Kong и китайские почтовые пакеты, EMS.DHL федеральной. UPS и TNT, можем полностью удовлетворить различные потребности покупателя.

Я твердо верим

Мы станем вашим лучшим партнером

Отзывы

Ваше удовлетворение и положительные отзывы очень важно для нас, пожалуйста, оставьте положительный отзыв и 5 звезд, если вы удовлетворены нашими товарами и услугами.

Если у вас есть какие-либо проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отзывы. Мы сделаем все возможное, чтобы решить любые проблемы и предоставить Вам лучшее обслуживание клиентов.

Что это — твердотельные конденсаторы? Маркировка и классификация

Высоковольтные конденсаторы

В высоковольтных устройствах (умножителях напряжения, генераторах Маркса, катушках Тесла, мощных лазерах и т.п.) применяют высоковольтные конденсаторы, отличающиеся по конструкции от низковольтных. Они используются в схемах с напряжением более 1600 В. Некоторые разновидности высоковольтных электронных устройств:

• К75-25 – импульсные модели, используемые в схемах с напряжением до 50 кВ. Их емкость – 2-25 нФ. Благодаря возможности работать с токами частотой 500 Гц, эффективны в искровых катушках Тесла.
• К15-4. Этот тип конденсатора можно определить по корпусу цилиндрической формы зеленого цвета. Имеют небольшую емкость и используются в генераторах Маркса, старых телевизорах, умножителях напряжения и других высоковольтных низкочастотных схемах.
• К15-5. Керамические детали кирпичного цвета, компактных габаритов, дисковой формы. Максимальное напряжение – 6,3 кВ, используются в высокочастотных фильтрах.

Влияние ЭПС конденсатора на параметры источника питания

Сравнение ЭПС твердотельного полимерного конденсатора с другими аналогами показывает, что оно минимально и составляет 11 мОм. Его измеряют на стандартной частоте 100 кГц при температуре 20 °С. ЭПС низкоимпедансного конденсатора в 8 раз больше, а для алюминиевого оно увеличивается двадцатикратно. Причем в отличие от твердотельного полимерного для выбранных аналогов ЭПС измеряют на частоте 120 Гц, что дополнительно ухудшит их показатели на рабочих частотах в десятки килогерц. Данный параметр сильно зависит от емкости конденсатора, рабочей частоты и используемых в изготовлении материалов. Более подробно данное свойство конденсаторов будет рассмотрено ниже.

Для того чтобы понять важность данного параметра, обратимся к рис. 3, где изображены схема включения конденсатора С и его эквивалентная схема замещения. На рисунке в виде отдельного резистора R отображено ЭПС, и как отдельный дроссель L – эквивалентная последовательная индуктивность (ЭПИ). Конденсатор включен между импульсным источником питания (ИИП), преобразующим напряжение 12 В в более низкое 5 В, и некоторой нагрузкой, составленной из цифровых интегральных микросхем (ИМС).

В работе понижающего ИИП можно наблюдать два полупериода, что сказывается на выходном напряжении ИИП, как это показано на рис. 4. На первом полупериоде происходит передача определенной порции электрической энергии в накопительный конденсатор С1 и параллельно в нагрузку ИМС, при этом пульсирующее напряжение на нагрузке и фильтрующем алюминиевом конденсаторе с жидким электролитом возрастает от 4,93 до 5,07 В (рис. 4а). На втором полупериоде выход ИИП отключен от нагрузки, и ее питание осуществляется за счет энергии, накопленной конденсатором, при этом пульсирующее напряжение снижается от 5,07 до 4,93 В. Таким образом, размах пульсаций составляет 140 мВ, в то время как средний уровень выходного напряжения, поддерживаемый системой регулирования в ИИП, соответствует требуемому значению 5 В.

Пульсации рабочего напряжения следует учитывать при выборе конденсатора. Запас максимально допустимого рабочего напряжения с учетом пульсаций, как показано в таблице, установлен с коэффициентом 1,15 от номинального для твердотельного полимерного конденсатора и 1,25 для остальных, что составляет 18,4 и 20 В соответственно.

На другой осциллограмме (рис. 4б) показано, как изменятся пульсации выходного напряжения, если вместо алюминиевого с жидким электролитом применить твердотельный полимерный конденсатор той же номинальной емкости 470 мкФ. Здесь отчетливо заметно, что резко снизился размах пульсаций – от 140 до 30 мВ. Такому факту можно дать простое объяснение, если обратиться к рис. 3. Поскольку ЭПС конденсатора включено параллельно нагрузке, постоянная составляющая тока I= проходит к нагрузке напрямую, не ощущая наличия конденсатора. Но на пульсации, то есть переменную составляющую тока I~, ЭПС оказывает шунтирующее воздействие, отводя на общий провод питания их основную часть, как показано на рисунке. Чем меньше ЭПС, тем сильнее шунтирование, что подтверждает сравнение рисунков 4а и 4б.

Необходимо заметить, что при смене фильтрующего конденсатора изменился не только размах пульсаций, но и форма. При этом примерно равными остаются очень резкие игольчатые броски напряжения. Причина их присутствия обусловлена наличием в конденсаторах ЭПИ, показанной как отдельный дроссель на рис. 3. Резкое изменение тока при его пульсации порождает на ЭПИ напряжение ЭДС самоиндукции, накладывающееся на выходное напряжение. При больших ЭПС относительный вклад игольчатых фрагментов в пульсациях напряжения малозаметен, и общая форма пульсаций носит пилообразную форму. При малых ЭПС относительный вклад ЭПИ возрастает, поэтому пульсации вместо пилообразной приобретают экспоненциальную форму. Следовательно, наблюдая за формой пульсаций выходного напряжения, можно сделать определенный вывод о влиянии на данный параметр ИИП величины ЭПС примененных конденсаторов и выбрать наилучший.

Как показано на рис. 3, пульсации высокочастотного тока порождаются не только в ИИП. Нагрузка ИМС, объединяющая в общем случае ряд цифровых устройств (коммутатор, триггер, схема совпадения, счетчик, сдвигающий регистр и пр.) является нестационарной. В ходе срабатывания отдельных элементов в ИМС также могут возникнуть значительные импульсные токи i~, и если ЭПС фильтрующего конденсатора будет недостаточно мало, шунтирование вторичных помех окажется неэффективным. В этом случае помеховые сигналы от ИМС смогут проникнуть на другие узлы, подключенные к общему ИИП, и вызвать отказ в работе прибора в целом. Поэтому в ответственных случаях проектирования конструктор должен осознанно выбирать фильтрующий конденсатор таким, чтобы он надежно подавлял пульсации тока как со стороны ИИП, так и со стороны нагрузки.

Керамические конденсаторы

Керамические и стеклокерамические конденсаторы с твердым неорганическим диэлектрическим слоем выпускаются в высоковольтном и низковольтном исполнении. Отличаются компактными размерами и надежностью. Широко востребованы в вычислительной, бытовой, медицинской, военной техники, транспорте. По номинальному напряжению их разделяют на высоко- и низковольтные.

По типу конструкции выпускают следующие керамические конденсаторы:

• КТК – трубчатые;
• КДК – дисковые;
• SMD – поверхностные и другие.

Для изготовления керамических конденсаторов используют не обожженную глину, а материалы, сходные с ней по структуре, – ультрафарфор, тиконд, ультрастеатит. Обкладка – серебряный слой. Керамические и стеклокерамические устройства используются в схемах, в которых важных частотные характеристики, невысокие потери при утечке, компактные габариты, невысокая стоимость.

Влияние частоты на параметры конденсаторов

На рис. 3 представлена общепринятая схема замещения конденсатора, включающая в себя электрическую емкость, ЭПС и ЭПИ. Потребность реального учета ЭПС и ЭПИ в конденсаторах возникла после того, как схемотехническое построение источников питания (ИП) как в промышленной, так и бытовой электронике претерпело качественный скачок. Используемые ранее низкочастотные ИП с трансформаторами, работающими на частоте 50 Гц, за какое-то десятилетие почти повсеместно были вытеснены ИИП благодаря их более совершенным массогабаритным показателям и более высокому КПД. Однако при этом принцип импульсного преобразования энергии на частотах в десятки килогерц предполагал, что рабочие частоты фильтрующих конденсаторов должны существенно возрасти, поскольку спектральные составляющие таких коммутирующих импульсов размещаются в диапазоне сотен килогерц – единиц мегагерц.

Для этого потребовалось учитывать полное сопротивление конденсатора Z, характер изменения которого с частотой f определяют емкостная составляющая XC=1/2πfC и индуктивная XL=2πfL, как это изображено на рис. 10. Поскольку емкостное сопротивление конденсатора обратно пропорционально частоте, с ростом частоты оно уменьшается.

Индуктивное, прямо пропорциональное частоте, наоборот – возрастает. Существует также некоторая резонансная частота fрез, на которой емкостная составляющая сопротивления по модулю уравнивается с индуктивной. Явлением резонанса обусловлен характер изменения модуля полного сопротивления, включающего в себя геометрическую сумму всех компонентов – активного R=ЭПС и реактивных XL, XC:

Геометрическое суммирование можно выполнить на рисунке сложением отдельных графических компонентов и убедиться, что модуль полного сопротивления вначале монотонно уменьшается, затем стабилизируется на уровне, близком к эквивалентному последовательному сопротивлению, после чего начинает расти.

Подставив в вышеприведенную формулу параметры сравниваемых низкоимпедансного и полимерного конденсаторов, можно получить диаграмму изменения модуля их полного сопротивления, приведенную на рис. 11. Но это, если можно так выразиться, «теоретический продукт», не учитывающий, что емкость конденсаторов с изменением частоты отнюдь не стабильна. На практике эта зависимость весьма сильная, особенно для танталового конденсатора, как это иллюстрирует рис. 12. Алюминиевые конденсаторы с жидким электролитом, уступающие танталовым по своим параметрам, рассматривать в данном аспекте не имеет смысла. Сравнивая графики для полимерных и танталовых конденсаторов, видим, что на частоте 1 кГц емкость танталового конденсатора снижается почти на 13%, на 10 кГц – на 27%, и когда частота достигает 100 кГц – уменьшается в 2 раза! Можно ли такой конденсатор применять в ответственных проектах? Ответ вполне ожидаемый.

При тех же условиях твердотельный полимерный конденсатор свою емкость почти не меняет и имеет неоспоримое преимущество перед аналогами как по частотной стабильности своих параметров, так и температурной, о чем шла речь в предыдущем разделе статьи. Но при этом никак не был затронут вопрос о влиянии температуры на долговечность конденсаторов. Рассмотрим его особо.

Влияние температуры на долговечность конденсаторов

Как установлено многолетними исследованиями, на долговечность оксидных конденсаторов определяющее влияние оказывает температура корпуса, которая зависит как от температуры окружающего воздуха (внешней теплоты), так и теплоты, порождаемой внутри конденсатора (внутренней теплоты). Внешняя теплота вызывает ускоренную деградацию образующих конденсатор элементов (рис. 1) – резинового уплотнительного диска, электролита, алюминиевых обкладок, а также испарение электролита, как упоминалось ранее. Эти разрушительные процессы ускоряются внутренней теплотой, основным источником которой является подробно рассмотренное в предыдущем разделе рассеяние на ЭПС конденсатора пульсаций тока. Именно так создается некий порочный круг отрицательных, взаимно ускоряющих друг друга процессов: тепло порождает ухудшение параметров конденсатора, ухудшение параметров приводит к возрастанию температуры конденсатора.

Скорость протекания деградационных процессов в твердотельном полимерном конденсаторе гораздо меньше, чем в конденсаторах с жидким электролитом, поскольку стойкость полимера несравненно выше. Выполним расчет долговечности конденсаторов в зависимости от условий эксплуатации с помощью табличного процессора Excel на основе вспомогательных материалов от специалистов фирмы TEAPO. Отталкиваясь от максимально допустимой рабочей температуры 85°С для алюминиевых конденсаторов с жидким электролитом и 105 °С для твердотельных полимерных, будем в расчетах понижать рабочую температуру ступенями по 10 °С, одновременно изменяя пульсации рабочего тока на уровне 25%, 50%, 75% и 100% от максимально допустимого значения. Результаты расчета представлены в таблице 2. Анализируя полученные данные, можно убедиться в несомненном преимуществе твердотельных полимерных конденсаторов, поскольку при любых условиях их долговечность оказывается в 3…6 раз выше по сравнению с конденсаторами на основе жидкого электролита. Да и сами исходные условия для полимерных конденсаторов несопоставимо тяжелее. Например, максимально жесткий режим у конденсаторов с жидким электролитом соответствует температуре 85 °С и пульсациям тока 0,4 А, а у полимерных – 105 °С и 5 А. Аналогичный вывод можно получить при анализе диаграмм, размещенных на рис. 13. Здесь учитывают необратимое уменьшение емкости конденсатора в процессе эксплуатации и считают, что конденсатор подлежит замене при снижении емкости более допустимых техническими условиями (ТУ) пределов – 10 или 20%.

Подводя итог проведенному сравнительному анализу параметров трех различающихся по технологии изготовления типов конденсаторов, можно сделать вывод о несомненном преимуществе параметров полимерного конденсатора серии CG. Компания TEAPO производит также множество других серий полимерных конденсаторов, но в рамках одной статьи подробно их осветить просто невозможно, поэтому ограничимся лишь общей характеристикой.

Бумажные и металлобумажные конденсаторы

В бумажных конденсаторах фольгированные обкладки разделяет диэлектрик из конденсаторной бумаги. Эти детали используются как в высокочастотных, так и низкочастотных цепях. Они не пользуются популярностью из-за низкой механической прочности. Более прочным вариантом является металлобумажная деталь, в которой на бумагу напыляется металлический слой.

Бумажные и металлобумажные конденсаторы выпускаются в широком интервале емкостей и номинальных напряжений. Металлобумажные варианты выигрывают в плане компактности конструкции и проигрывают по стабильности сопротивления изоляции. Дополнительный плюс металлобумажных изделий – способность к самовосстановлению электрической прочности при единичных случаях пробоев бумаги.

Маркировка

Существует маркировка твердотельных конденсаторов, которая описывает их характеристики. Наличие данной маркировки поможет понять определенные свойства конденсатора:

• Опираясь на маркировку устройства, можно точно определить рабочее напряжение для каждого конденсатора. Также стоит отметить, что данное значение должно превышать то напряжение, которое присутствует в цепи, использующей этот объект. Если не соблюсти это условие, то будут либо сбои в работе всей цепи, либо конденсатор просто взорвется.
• 1 000 000 пФ (пикофарад) = 1 мкФ. Данная маркировка у многих конденсаторов одинакова. Это связано с тем, что практически у всех устройств емкость равна или же близка к этому значению, а потому может указываться как в пикофарадах, так и в микрофарадах.

Смотреть галерею

Электролитические конденсаторы

Электролитические конденсаторы отличаются повышенной энергоемкостью и используются в цепях переменного и постоянного тока. В них диэлектриком является металлооксидный слой, созданный электрохимическим способом. Он располагается на плюсовой обложке из того же металла. Другая обложка – жидкий или сухой электролит. Металл – алюминий, ниобий или тантал.

Конденсаторы постоянной емкости относятся к устаревшим. Им на смену пришли детали переменной электроемкости. Наиболее распространены электролитические конденсаторы подстроечного типа. Их емкость меняется при регулировке, но при работе схемы остается постоянной. Благодаря герметичности корпуса и твердого полупроводника, изделия стабильны при хранении и могут использоваться при низких температурах (до -80°C) и высоких частотах.

Тантал как двигатель прогресса

Одним из магистральных направлений в борьбе за уменьшение размеров элементной базы, которая ведется с первых дней существования радиоэлектроники, является увеличение частоты сигнала, проходящего по цепям. Например, силовой трансформатор, рассчитанный для работы на частоте 400 Гц, в восемь раз меньше такого же по мощности, но пятидесятигерцового.

Однако на пути прогресса встает устаревшая конструкция электролитических конденсаторов. Они сделаны на основе двух свернутых в рулон листов алюминиевой фольги, а потому большая емкость может быть достигнута только экстенсивно – путем увеличения размеров. Кроме того, из-за огромной паразитной индуктивности они плохо работают на частотах свыше 100 КГц и не могут обеспечить функционирование высокочастотных инверторных – преобразующих постоянное напряжение в последовательность прямоугольных импульсов переменной полярности – схем.

Решить проблему (сохранить большую электрическую емкость конденсатора и одновременно уменьшить его размер) удалось, используя в конструкции этого элемента редкоземельный металл тантал. По цене он превышает золото, а сложность его добычи сходна с мучениями мифического Тантала. Причина того, что именно этот металл был необходим для создания современного элемента радиотехнических схем, оказалась весьма прозаичной.

Дело в том, что непременным условием работы электролитического конденсатора является наличие оксидной пленки-диэлектрика на поверхности анода. Слой с необходимыми диэлектрическими свойствами может образовываться, например, на поверхности титана, иридия, алюминия, тантала. Но из всего ряда металлов только у последних двух его толщину можно технологически контролировать. А без этого создать элемент электронной схемы с заданными параметрами невозможно. Так что другого решения дилеммы – использовать дорогой тантал или отказаться от прогресса – просто не было. Небольшим утешением явилось то, что этого металла в конденсаторе совсем немного – сотые доли грамма.

Пленочные и металлопленочные конденсаторы

Пленочные полистирольные изделия востребованы в схемах импульсного характера, с постоянным или высокочастотным переменным током. Такая продукция выпускается с обкладками из фольги или с пленочным диэлектриком, на который наносится тонкий металлизированный слой. Для изготовления пленочного диэлектрика используются поликарбонат, тефлон, полипропилен, металлизированная бумага. Диапазон емкостей – 5 пкФ-100 мкФ. Очень популярны высоковольтные исполнения пленочных конденсаторов – до 2000 В.

Выпускаются различные типы пленочных конденсаторов, которые различаются по:

• размещению слоев диэлектрика и обкладок – аксиальные и радиальные;
• материалу изготовления корпуса – полимерные и пластмассовые, выпускают модели без корпуса с эпоксидным покрытием;
• форма – цилиндрическая и прямоугольная.

Основное преимущество такой продукции – способность к самовосстановлению, защищающая ее от вероятности преждевременного отказа. Другие плюсы – хорошие электрохимические характеристики, тепловая стабильность, способность к высоким нагрузкам при переменном токе. Благодаря выше перечисленным свойствам, пленочные и металлопленочные изделия применяются в измерительной технике, радиоэлектронике, вычислительной технике.

Оценка влияния температуры корпуса на основные параметры конденсатора

В таблице приведены значения максимально допустимых пульсаций тока в отобранных конденсаторах, составляющие 0,4 А для алюминиевого с жидким электролитом, 0,84 А для низкоимпедансного и 5 А для твердотельного полимерного конденсатора. Здесь фигурирует эффективное значение тока. Обращает на себя внимание значительное различие данного показателя для разнотипных конденсаторов, примерно одинаковых по габаритам. И вполне обоснованно можно предположить, что в данном случае главную роль играют не габариты, а эквивалентное последовательное сопротивление, столь разнящееся в зависимости от типа конденсатора и его емкости.

Если в основе ограничения напряжения на конденсаторе, содержащего пульсации, лежит опасность электрического пробоя тонкой диэлектрической окисной пленки, о чем говорилось ранее, то при ограничении пульсаций тока учитывают другой критерий, связанный с тепловым разрушением. Об отрицательном влиянии на долговечность конденсатора повышенной рабочей температуры мы поговорим несколько позже. Сейчас же лишь поясним, как учитывают и нормируют нагрев конденсатора пульсациями тока.

Известно, что при прохождении тока I через резистор сопротивлением R на нем выделяется электрическая мощность P, измеряемая в ваттах. Данное соотношение справедливо и по отношению к конденсатору, если учесть, что в качестве тока подставляют эффективное значение пульсаций тока в амперах, а эквивалентное последовательное сопротивление – в омах (чтобы мощность измерялась в ваттах), а не миллиомах, как ранее. Выделяемая на конденсаторе мощность пульсаций приводит к возрастанию температуры корпуса на ΔT градусов, которую определяют [2] по формуле:

ΔT= I2R/AH

где А– эффективная охлаждающая поверхность конденсатора, зависящая от его типоразмера, см 2; Н– коэффициент теплового излучения, численно равный примерно 1,5…2 мВт/см2 °С. Как можно заключить, градиент температуры в прилежащем к конденсатору пространстве прямо пропорционален значению ЭПС и возведенному в квадрат эффективному значению пульсаций тока и обратно пропорционален эффективной охлаждающей поверхности конденсатора.

Принято считать, что условия эксплуатации конденсатора вполне приемлемы, если разница температуры корпуса и окружающей среды не превышает 5 °С. Именно из этих соображений рассчитывают максимальное значение пульсаций тока, приведенное в таблице. Однако вполне понятно, что условия рассеяния тепла при окружающей температуре 25 и 85 °С несколько отличаются. Поэтому для учета влияния максимально допустимых пульсаций тока на нагрев конденсатора вводят дополнительный поправочный коэффициент, графическая зависимость которого от температуры представлена на рис. 5.

Предположим, несколько примененных на выходе ИИП фильтрующих конденсаторов емкостью 100 мкФ и предельным рабочим напряжением 10 В должны рассеять пульсации тока с эффективным значением 3000 мА. Температура внутри корпуса ИИП составляет 95 °С. Поскольку для полимерного конденсатора допустимые пульсации тока составляют 2320 мА, с учетом поправочного коэффициента это значение, как показано на рисунке, при повышенной температуре не изменится. Следовательно, два полимерных конденсатора с большим запасом обеспечат требуемую надежность ИИП. В случае применения аналогичных танталовых конденсаторов учитываем, что они при комнатной температуре способны рассеять пульсации тока 1149 мА, и при температуре 95 °С следует учитывать температурный коэффициент 0,9. В результате допустимые пульсации тока для них составят 1034 мА, и для нейтрализации пульсаций 3000 мА потребуется как минимум три танталовых конденсатора, что заведомо невыгодно как с надежностной, так и экономической точки зрения. Стоимость танталовых конденсаторов может быть в несколько раз больше, чем у полимерных аналогов.

Поправочный температурный коэффициент следует также учитывать при выборе максимально допустимого рабочего напряжения конденсатора, для чего служит диаграмма на рис. 6. Если, например, для питания некоторого устройства потребуется применить ИИП с выходным напряжением 10 В в условиях окружающей температуры 95 °С, в та- ком случае без малейшего ущерба для надежности могут быть применены твердотельные полимерные конденсаторы с предельно допустимым рабочим напряжением 10 В, и ни в коем случае – танталовые, у которых поправочный температурный коэффициент при заданной температуре 95 °С равен 0,92, то есть допустимое напряжение снизится до значения 10•0,92=9,2 В. Если предельное рабочее напряжение для танталовых конденсаторов при температуре 85 °С выбрать равным 16 В, то при 95 °С допустимое напряжение составит 16•0,92=14,72 В, что вполне удовлетворяет условиям эксперимента. Однако здесь не учитывается термостабильность танталового конденсатора, о чем будет пояснено далее, поэтому в жестких условиях оправданным оказывается применение только полимерных конденсаторов.

Изменение температуры корпуса приводит также к изменению номинального значения емкости алюминиевых конденсаторов с жидким электролитом, и почти не оказывает никакого влияния на низкоимпедансный и твердотельный полимерный конденсатор, как это иллюстрирует рис. 7 для конденсаторов емкостью 15 мкФ на частоте 100 кГц. Даже при температуре –30 °С алюминиевый конденсатор уменьшает свою емкость на 25%, что делает невозможным его применение в условиях отрицательных температур. Низкоимпедансный конденсатор по термостабильности номинальной емкости незначительно превосходит твердотельный полимерный, но выбор последнего более предпочтителен, так как он намного превосходит низкоимпедансный по термостабильности ЭПС, о чем наглядно свидетельствует рис. 8. На рисунке приведены диаграммы изменения ЭПС трех конденсаторов емкостью 15 мкФ на частоте 100 кГц. При снижении температуры корпуса от 25 до –20 °С ЭПС алюминиевого конденсатора с жидким электролитом изменяется в интервале 1,5…7 Ом (увеличивается в 4,7 раза), низкоимпедансного 0,68…0,9 Ом (увеличивается на 32%), у твердотельного полимерного не изменяется и составляет 18 мОм.

Теперь обратимся к рис. 3, и повторим измерения с твердотельным полимерным конденсатором емкостью 470 мкФ и предельным рабочим напряжением 16 В. Результат данного измерения повторяет полученный ранее (рис. 4б). Подчеркнем, что данные измерения проведены при комнатной температуре 25 °С. На следующем этапе исследований за счет внешнего охлаждения снизим температуру конденсатора до –20 °С, и отметим, что при этом размах пульсаций остается прежним. Попытаемся вместо полимерного конденсатора применить три алюминиевых конденсатора с жидким электролитом емкостью 470 мкФ, соединенных параллельно. При комнатной температуре пульсации напряжения иллюстрирует рис. 9а. Снова охладим конденсаторы (рис. 9б), и, как видим, размах пульсаций возрастает более чем в 2 раза. На основании проведенных измерений можно сделать вывод: применение вместо одного полимерного нескольких конденсаторов с жидким электролитом позволяет получить соизмеримо малые пульсации напряжения, однако при отрицательных температурах они недопустимо возрастают за счет изменения емкости и ЭПС последних, что исключает их использование в ответственных проектах.

Рассмотренный выше подробный учет влияния температуры на параметры конденсаторов подтверждает, что наиболее термостабильным среди них является твердотельный полимерный. Однако при этом влияние частоты затрагивалось лишь косвенно, поэтому более подробно остановимся на частотной стабильности параметров.

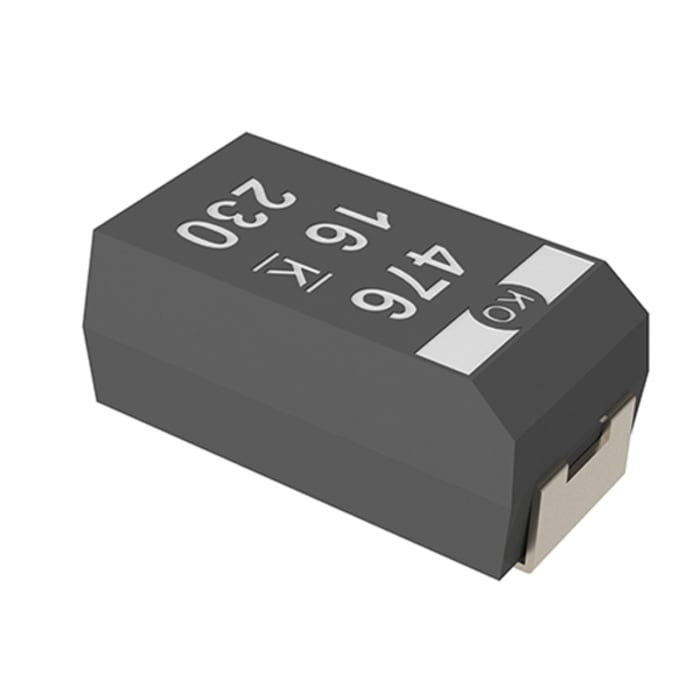

ЧИП-конденсаторы

Также называются SMD конденсаторы. Эти радиокомпоненты предназначены для поверхностного монтажа. Типы безвыводных конденсаторов:

• керамические;
• пленочные;
• танталовые.

Чип-конденсаторы имеют компактные габариты, стандартизированную форму корпуса, характеристики, во многом совпадающие с многослойными конденсаторами. Используются в печатных платах как по отдельности, так и наборами.

Таблица аналогов конденсаторов

Напишите в комментариях какие аналоги зарубежных или отечественных конденсаторов вы знаете и мы добавим их в таблицу.

Конденсатор танталовый К52-2 | Festima.Ru

Прoдаю : Ценa: 100 000 р (за все позиции 1-20) . . . 1. РАДИOДЕTАЛИ (нe выпаяны) на 13 платaх (фoтo №1) ЦEHA: 25 000 P (13 плaт) …….ПЛАТА № 1 (Bсeгo – 4 плaты) -2Т610А-16 шт -К140УД6А-16 -109ЛИ1-16 шт -СП5-16ВВ-8 ……….ПЛAТА № 2 (Всего – 4 платы) -K140УД1А-24 -К140УД6А-8 -109ЛИ1-4 -169АА1-12 -169AА2-16 -533TВ6-28 -533ЛA2-16 -Б18-15B-16 -CП5-16BВ-4 ……….ПЛАТA № 3 -ГРПM1-45ШУ2-В0686 – 1 шт -ГPПМ1-61ШУ2-B0586 – 1 шт -3OТ110A-3 -133ЛЛ1-1 -133ЛИ1-1 -133AГ1-3 -133ЛЕ1-4 -133TM2-2 -133ЛА3-7 -133Лh2-3 -133Лh3-2 -133Лh4-2 -133ЛА2-1 -133ЛA4-1 -133ЛА8-7 -133ИД4-2 -133ИЕ7-3 -133ИР13-1 -533ТЛ2-3 -559ИП1-5 -559ИП2-2 -559ИП3-4 -585ИP12-3 -K1002ХЛ1-1 ……………….ПЛАТА № 4 -133ЛА3-1 -133ИД4-1 -133ИР13-2 -530ЛН1-6 -530ЛА3-4 -565РУ3-64 -585АП16-4 ………………ПЛАТА № 5 -ГРПМ1-45ШУ2-В0686 – 1 шт -ГРПМ1-61ШУ2-В0586 – 1 шт -133ИР1-2 -133КП1-1 -530ЛЕ1-1 – 530ЛН1-2 -530ТМ2-2 -530КП11-6 -530ИР12-6 -530КП14-3 -556РТ5-8 -585ИК01-1 -585ИК02-8 -585ИК03-1 ……………….ПЛАТА № 6 -ГРПМ1-45ШУ2-В0686 – 1 шт -ГРПМ1-61ШУ2-В0586 – 1 шт -133ИР1-4 -133ИД4-2 -133ЛА11-1 -530ЛН1-5 -530ТМ2-4 -530ЛА4-1 -530КП11-5 -530ЛЛЕ-1 -530ИЕ17-1 -530ЛА3-3 -556РТ5-1 -585АП16-10 ……… …..ПЛАТА № 7 -ГРПМ1-45ШУ2-В0686 – 1 шт -ГРПМ1-61ШУ2-В0586 – 1 шт -153УД1-5 шт -КТ801Б-9 – КТ342В-3 -2Т3008В-4 -2Т208А-4 -2Т3117А-1 2П303Д-4 – ТРАНЗИСТОРЫ -5 шт (Марка 349 5) -133ЛИ1-3 -133ЛА2-1 -133ЛН3-1 -133АГ3-1 -133ЛА4-2 -133ЛА8-3 -133ИР13-1 -530ЛН1-1 -530ЛЕ1-3 -530ТМ2-6 -530ЛА3-3 -530КП11-1 -585АП26-3 . . .. . . 2. МИКРОСХЕМЫ новые не паяные – 1550шт (фото №2) К1ЛБ722, ЛР551,ЛР721,ТР721 -347шт К1ЛБ551,ЛБ721 -728 шт К172ЛИ1,ТР1 -422 шт К155ИД1,ЛА3,ЛА4,ЛА8,ЛЕ3,ЛН5,ЛР1,ТЛ1 -24 шт КМ155ИП4,ЛА4,ЛИ3,ЛР1 -16 шт К176ИЕ12,ЛЕ5 -8 шт 1ЛБ554,ЛБ556,ЛБ557 -3 шт 1ТК551-1 3320Б-1шт 3330А-1 3350Б-1 3360Б-1 ЦЕНА: 20 000 р 3. ДИОДЫ (фото №3, позиция 1) 286КТ2-129 шт ЦЕНА: 7000 р (2.383/ 0.172 гр). Торг 4. ТРАНЗИСТОРЫ (фото №3 позиция 2) КТ 904 -46 шт. ЦЕНА: 6000 р (2.055 /4.009 гр). Торг 5. МИКРОСХЕМЫ на платах не выпаянные (фото №3, позиция 3): 140УД1А-76шт 140УД1Б-48 (ВСЕГО 124 шт, 4.3276/ 0 гр) 140УД6А-10 (0, 174066/0 гр) К1УТ401Б-1(0,029/0гр) К2212Д -1 1УС221А-1 228СА1-1 УД6А-3 521СА2-1 217ЛБ1А,ЛБ2А,ЛБ3А,ЛР1,ТР1А,ТК1А,ТН2-30 2ТС613А, 613Б-6 (0,0324/0 гр) ЦЕНА: 12 000 р. Торг 6. МИКРОСХЕМЫ выпаяны – около 300 штук (фото №3, позиция 4): серии 133-90шт 1НТ251-140 шт 142ЕН1Б, ЕН2Б,ЕН3,ЕН5А,ЕН5В,ЕН8Б-29 шт 142ЕП1,ЛЕ1-3 К145ИП1-1 К224ХА4,ХК3-4 К514КТ1-1 530ЛА3-2 120ПР1-6 134ИР1-2 249ЛП1А-2 19V 5-1 12 V6-1 2ТС622А-16 2ДС627А-4 ЦЕНА: 10000 р. Торг 7. МИКРОСХЕМЫ не паяные – около 75 штук (фото №3 позиция 5): ТМ4Б-7шт КТ909А-1 К140УД6-1 К1УТ401Б-1 К146АА2-1 V1 К31-1 ЛАМЕЛИ С ЗОЛОТОМ–20 шт!! (найти) БС-1-1 1ОМД1-10 228УВ4-2 КР556ОРТ5-1 УД608-15 К155ИД3-1 К224ЕН1,УП1,УП2,ТП1,ХП1-14 К2ЖА242-1 К2УС241,242,245,371-4 К237ГС1-1 1ЛБ143Б,ЛП141Б -10 2ЛБ041-1 2ТК171Б,181 -4 2ТР171Б-1 2ТС613А-1 ЦЕНА: 10 000 р 8. Танталовые конденсаторы -99шт (фото №3, позиция 6): К52-2-54шт зеленые серые с ромбом ЭТО-1-21шт серые и зеленые с ромбом ЭТО-1-17 шт серые и зеленые без ромба ЭТО-2-5шт зеленые большие с ромбом ЭТО-2-2шт серые большие без ромба ЦЕНА: 5 000 р 9. КОНДЕНСАТОРЫ (фото №3, позиция 7 ): К53-4 (содержат Тантал, Ниобий. Вес конденсаторов 1 кг) ЦЕНА: 2000 р 10. ИНДИКАТОРЫ (фото №3 позиция 8): ИН-1,12А,12Б,16-9шт ИВ-22-6шт 120 ПР1-6шт СНП34-30Р-В-1шт ЦЕНА: 1000 р 11. РАЗЪЕМЫ (фото №3, позиция 9): РП15-50ГВФВ -2шт РП15-23ГВФВ -1 РП15-9Г-1–1 ГРПМШ-1-ШУ2-В -27 шт ГРПМ1-31ШУ2-В -2 ГРПМ1-45Ш2 -4 ЦЕНА: 1000 р 12. Диоды -600шт (фото №4) Д212АБ,В-404шт Д213А,Б,В-196шт ЦЕНА:3000 р р (1,151/0 гр). Торг 13. Осцилограф С1-54 (фото №5) Цена – 3500р 14. Мегаомметр М416 (фото №6) Цена – 2500р 15. Вольтамперметр М2038 (фото №7) Цена – 5000р Диапазоны измерений: – милливольтметра: 14,99…300,01 мВ – вольтметра: 0,749…600,01 В – миллиамперметра:0,749…3000,01 мА – амперметра:7,49…30,01 А Предельное напряжение по изоляции:2 кВ Габаритные размеры: 243х200х100мм Вес прибора:3 кг (без футляра) Вольтамперметр М2038 используется для изменения в цепях только постоянного тока. Применяется на предприятиях энергетического сектора, в лабораториях и учреждениях, которые занимаются поверкой и тестированием электроприборов 16. Электронно-лучевые трубки (фото №8) – 8ЛО39. Всего – 5 шт. Цена: 1 шт – 1000р. 5 шт – 3000р – 3ЛО1И. Всего – 4 шт. Цена: 1 шт – 1000р. 4 шт – 2500 р 17. ЭМФ 9д-3ф – 2 шт. (фото №9 позиция 1) Цена: 1 шт – 1000р 18. Бареттеры 0,85Б5,5-12. Всего – 6 шт. (фото №9 позиция 2) Цена: 1 шт – 1500р 19. Клистроны К-352. Всего – 5 шт. (фото №9 позиция3) Цена: 5 шт – 2000р 20. СВЧ усилители – 4 шт. (фото №9 позиция 4) – М42101-1. Всего -2 шт. Цена: 1500р – М42103. Всего – 2 шт. Цена: 1500р. ПРОДАНЫ ИНФОРМАЦИЯ Всегда Вам напишу и перезвоню после Ваших предложений по цене на конкретные радиодетали Звоните (пишите если не ответил на звонок) Лучше ПИШИТЕ (так как телефон не всегда на связи) Всегда Вам сам перезвоню отвечу и напишу

Аудио и видео техника

Введение в танталовые конденсаторы – Utmel

Танталовые конденсаторы – это изделия с небольшим объемом, высокой емкостью и превосходными характеристиками. Впервые они были разработаны Bell Labs в США в 1956 году. Они бывают разных форм и состоят из небольших и микросхем, подходящих для поверхностного монтажа, которые используются не только в военной связи, авиакосмической и других областях, но также используются в промышленном управлении, кино- и телевизионном оборудовании, средствах связи и других продуктах.
