Что измеряют мультиметром: все о видах и сферах применения

Мультиметр. Измерения и конструктивные особенности

Многие люди до сих пор не знают, что за прибор – мультиметр, как его применять, и для чего он необходим. Чтобы ответить на эти вопросы, постараемся создать подробную инструкцию.

Мультиметром называют универсальный измерительный прибор, включающий в себя устройство нескольких приборов, и способный измерять целый ряд электрических параметров, проверить исправность многих радиодеталей, целостность электрической цепи. Удобно иметь для себя компактный прибор, способный выполнить многие измерения.

Прежде чем начинать изучение мультиметра, следует ознакомиться с существующими понятиями, и принципами применения этого прибора при следующих видах измерений:

• Прямые. Проводятся непосредственным соединением щупов прибора с измеряемой цепью, либо отдельным элементом, с мгновенным отображением информации на шкале или цифровом дисплее прибора. Например, при измерении силы тока, на дисплее отображается эта величина в амперах, если измеряется напряжение, то виден результат в вольтах, а при замерах сопротивлений – значение в Омах.
• Косвенные. Производятся несколькими последовательными шагами разных величин, с дальнейшим расчетом зависимого результата. Например, необходимо определить мощность подключенного устройства в цепи постоянного тока. Для решения этой задачи необходимо измерить напряжение, далее – силу тока, затем перемножить между собой полученные данные измерений. Таким образом, определяют индуктивность катушки, с помощью генератора переменного напряжения. При повышении частоты тока будет возрастать активное сопротивление катушки, а значит, будет снижаться сила тока. Чаще всего для проведения косвенных измерений требуется наличие нескольких приборов.
• Измерение неэлектрических величин выполняется с помощью различных преобразователей в виде датчиков, усилителей, шунтов и т.д. Например, многие мультиметры имеют функцию измерения освещенности, температуры, давления. Используя специальные электроды, можно измерить влажность деревянных досок, кислотность почвы и т. д. Эти вспомогательные преобразователи обычно приобретаются отдельно, но иногда имеются в комплекте в виде термометров, люксметров или клещей для измерения величины тока в кабеле без контакта с ним.

Такой универсальный мультиметр стал хорошим помощником для электромонтеров и радиолюбителей. Несмотря на наличие множества режимов, работать с прибором довольно просто.

Конструктивные особенности

Большинство мультиметров похожи между собой по расположению индикаторов, управляющих элементов, а также по внешнему виду. В центре обычно находится главный переключатель в виде круглого диска с удобной ручкой, которая при вращении указывает, какой режим в данный момент включен.

Надписи диапазонов и названий режимов нанесены вокруг переключателя. Режимы, расположенные рядом друг с другом, объединены в группы и обведены в рамку.

Мультиметр оснащен жидкокристаллическим экраном, вокруг которого могут находиться вспомогательные кнопки для включения подсветки и другие дополнительные опции. Кнопки также могут располагаться по бокам корпуса.

Внизу лицевой панели находятся гнезда для подключения измерительных щупов. Гнездо «СОМ» является общей отрицательной клеммой для подключения щупа черного цвета. Другие два гнезда применяются для подключения щупа красной расцветки. Одно из них для широко распространенных измерений параметров, а другое – для измерения большой силы тока.

Измерение напряжения

Чтобы измерить с помощью мультиметра такой параметр, как напряжение, достаточно воспользоваться двумя группами режимов для постоянного и переменного тока, которые обозначены соответственно DCV и ACV. Для замера напряжения в сети переменного тока нет необходимости в соблюдении полярности, так как переменный ток не имеет ее.

Диапазон измерений у разных исполнений приборов отличается. Чаще всего диапазон измерений для постоянного напряжения не более 1000 В, для переменного – до 750 В. Весь диапазон делится на несколько режимов измерений. Если, например, на режиме «до 20 вольт» измерять более высокое значение, то прибор выдаст ошибку. А если попытаться измерить величину, больше максимально допустимого предела, например, 2000 вольт, то прибор выйдет из строя. Некоторые модели выдерживают небольшое превышение пределов измерений, но вряд ли стоит рисковать своими деньгами.

Соблюдение полярности подключения щупов необходимо при измерении постоянного и импульсного тока. Так можно определить полярность источника, у которого неизвестно где плюс, а где минус. Если щупы будут подключены наоборот, то есть, красный щуп на минус, а черный на плюс, то на дисплее перед цифрами будет изображен знак «минуса». Напряжение измеряется путем параллельного подключения щупов к измеряемому объекту.

Как измерять сопротивление

Наиболее популярной функцией в мультиметре является измерение сопротивления. Чаще всего группа интервалов для омметра расположена внизу круга изображения режимов, и маркирована символом «Ω». Имеется несколько диапазонов замера сопротивлений.

При неизвестной величине резистора необходимо начинать измерения от меньшего предела. Точность замеров прибора невысока, и отклонения могут составлять до 2%. Чем больше интервал измеряемой величины, тем больше будет отклонение от номинала, особенно для больших сопротивлений. Если аккумуляторная батарея в приборе разряжена, то точность значительно снижается. При измерениях малых сопротивлений в несколько Ом, следует учитывать сопротивление щупов и измерительных проводов. После касания щупов к измеряемой детали, необходимо подождать несколько секунд, для более точных показаний.

Измерение тока

Мультиметр можно также использовать для измерения силы тока. Гнездо для таких замеров ограничено небольшими значениями – обычно от 0,2 до 0,5 ампер, в зависимости от исполнения прибора. Имеется отдельное гнездо для определения большого тока (до 10 ампер), однако в таком случае допускаемое напряжение уменьшается на 50% от наибольшего предела измерений.

Чтобы измерить силу тока, нужно переключатель поставить в соответствующее положение. В бюджетных моделях обычно имеется возможность измерять только постоянный ток, в отличие от дорогих моделей.

Для постоянного и переменного тока группы интервалов отличаются. Если их перепутать, с прибором ничего не случится, просто показания будут некорректными. Если превысить наибольшие допустимые значения, то может сгореть предохранитель, либо выйдет из строя электронная плата. В дешевых моделях из Китая два «плюсовых» гнезда могут быть соединены вместе, что приводит к невозможности измерения больших токов.

Как прозвонить диоды и проверить целостность цепи

Для таких измерений существует отдельный режим для диодов с изображением его значка. Для его прозвонки необходимо прикоснуться к выводам щупами, затем изменить положение щупов между собой. В одном из вариантов на экране прибора будут иметься показания, в другом не должно быть никакой реакции, так как диод проводит ток только в одну сторону.

Если на экране показываются определенное значение, то черный щуп соответствует катоду диода, а красный – аноду. При таких измерениях мультиметр можно считать источником тока величиной 1 миллиампер, а значение, изображенное на экране — падение напряжения в милливольтах. Диоды можно прозванивать также и в режиме сопротивлений. При этом в одном направлении показания будут, а в другом нет. Но лучше проверять диоды в специально предназначенном для этого режиме, так как при этом определяется падение напряжения, по которому судят о параметрах диода, если он не имеет маркировки.

Многие модели таких приборов имеют опцию звуковой прозвонки цепи. Она включается при достижении наименьшего значения сопротивления (около 100 Ом). Звуковой сигнал может появляться с некоторой задержкой.

Как мультиметр измеряет температуру

Многие модели таких приборов имеют в комплекте специальный датчик для измерения температуры – термопару. Максимальное значение измеряемой температуры может достигать 800 градусов. Термопара оснащена двойным штекером, который вставляется в гнездо «СОМ» и другой разъем, расположенный рядом, либо отдельную пару разъемов с маркировкой «С», в зависимости от варианта исполнения прибора.

На цифровом дисплее отображается температура в градусах Цельсия. Мультиметр может не иметь специального режима и разъемов для измерения температуры. В этом случае температуру можно определить на наименьшем пределе режима DCV, пользуясь графиком зависимости температуры от ЭДС.

Точность измерений при этом будет небольшой, так как при определении температуры будет рассчитана не фактическая температура, а разница температур прибора и измеряемого объекта. Эта погрешность может компенсироваться с помощью специальной функции, присутствующей во многих измерительных устройствах.

Проверка биполярных и полевых транзисторов

На самых простых и бюджетных моделях можно проверить цоколевку транзисторов. Специальный режим имеется для биполярных транзисторов (hFE), а также отдельное контактное гнездо, которое разделено на две части, для транзисторов с P-N-P и N-P-N переходами. Контакты промаркированы буквами Е (эмиттер), С (коллектор) и В (база).

Гнезда контактов расположены в таком виде, чтобы транзистор, у которого неизвестна цоколевка, можно было оперативно переставлять и изменять положения выводов. Когда цоколевка будет определена правильно, то на экране появится отображение коэффициента передачи полупроводника.

В гнездах контакты утоплены глубоко, поэтому проверить транзисторы с короткими выводами не получится. Мощные транзисторы также нельзя проверить таким прибором, так как создаваемого мультиметром тока будет недостаточно для открытия полупроводникового перехода.

Полевые транзисторы можно тестировать в диодном режиме, если цоколевка транзистора заранее известна. Сначала «минусовым» щупом касаются стока, а «плюсовым» — истока. Таким образом, определяется целостность внутреннего диода. Если щупы подключить, поменяв их между собой, то падения напряжения не будет.

Если прикоснуться «плюсовым» щупом затвора, при этом, не убирая «минусового» щупа от стока, то транзистор должен открыться, и падение напряжения уменьшится, и возникнет в двух направлениях. Транзистор закроется, если прикоснуться черным щупом к затвору, не отнимая красный щуп от истока.

Функции и кнопки

Дорогостоящий мультиметр может быть оснащен важной кнопкой «HOLD», которая дает возможность закрепить текущее положение на экране.

У «навороченных» приборов могут быть специальные кнопки, нажав на которые, прибор покажет только минимальные или максимальные значения. Если включить какой-либо вспомогательный режим измерения, то на экране отобразится соответствующий символ.

Также существуют мультиметры с функциями проверки конденсаторов, частоты сигнала, индуктивности, функциями осциллографа.

Похожие темы:

• Осциллограф. Виды и устройство. Работа и применение. Особенности
• Токоизмерительные клещи. Виды. Работа. Применение. Как выбрать
• Амперметр. Виды. Работа. Применение. Особенности
• Вольтметр. Виды. Устройство. Работа. Применение. Особенности
• Мегаомметр. Виды. Устройство. Работа. Применение. Особенности
• Индикатор напряжения. Виды и использование. Особенности

Как пользоваться мультиметром: измеряем напряжение, ток, сопротивление

Ни один электрик — профессионал или начинающий — не обходится без измерительного прибора — мультиметра. С его помощью можно измерить напряжение в сети, проверить целостность проводов и другие параметры и характеристики электрических цепей и их элементов. В этой статье будем говорить о том, как пользоваться мультиметром.

Содержание статьи

• 1 Назначение и функции
• 2 Внешнее устройство
  • 2.1 Общее строение и назначение разъемов
  • 2.2 Режимы и пределы измерений
• 3 Как проводить измерения электрических параметров
  • 3. 1 Измеряем напряжение
  • 3.2 Как пользоваться мультиметром для измерения тока
  • 3.3 Режим измерения сопротивления
• 4 Прозвонка проводов мультиметром

Назначение и функции

Мультиметр — универсальный измерительный прибор, который может измерять несколько электрических величин. Перечень измерений зависит от модели и может значительно отличаться. Базовый набор функций — определение силы тока (постоянного и переменного), напряжения, сопротивления. Такие приборы относительно недороги.

Вообще же можно найти модели, которые могут определять емкость конденсаторов, частоту тока, температуру, могут прозванивать диоды, определяя падение напряжения на P-N переходе, генерировать сигналы определенной частоты и т.д. Чем больше возможных функций, тем выше цена. Еще цена зависит от степени «раскрученности» бренда и от качества сборки.

Мультиметры бывают стрелочными и электронными

Также мультиметры бывают двух типов: со стрелочным и цифровым индикатором. Более популярны модели с цифровой индикацией — информацию считывать проще.

Как видите, функций может быть так много, что возникает вопрос: «Как пользоваться мультиметром?» Вот об этом и пойдет речь дальше.

Внешнее устройство

Мультиметры также еще называют тестерами или мультитестерами, так как они позволяют измерить несколько разных параметров и характеристик. Но говоря «тестер» обычно имеют в виду прибор со стрелочным индикатором. Пользуются им нечасто, так как приходится значения высчитывать по шкале, учитывая при этом выставленный порог измерительной шкалы.

Просто посмотреть на экран проще чем высчитывать показания по шкале

При использовании цифрового прибора с жидкокристаллическим табло этих проблем нет — результат выдается готовый. Именно поэтому, в основном, все пользуются мультиметрами. До того, как узнать как пользоваться мультиметром, разберемся в его строении. Это позволит быстрее освоить навыки работы с этим измерительным прибором.

Общее строение и назначение разъемов

Цифровой мультиметр — небольшой прибор, размером меньше половины тетрадного листа. Весит он 200-300 граммов. В верхней части находится дисплей, на котором отображаются показания измерений. В центральной части корпуса расположен переключатель, при помощи которого задается характер измерений и их пределы. В нижней части корпуса находятся разъемы (гнезда) для подключения щупов. Располагаться они могут внизу справа или вдоль нижней кромки корпуса. Также в комплекте к тестеру идут два измерительных щупа — черный и красный.

Внешний вид мультиметра

Чаще всего разъемов три. Нижний подписан обычно «COM» — общий. Сюда всегда подключается черный щуп. Два других предназначены для подсоединения красного щупа. Верхнее гнездо используется только в одном случае: при измерении постоянного тока, величина которого более 200 мА. Все остальные измерения мультиметром проводятся когда второй щуп стоит в среднем положении.

Есть модели, в которых измерительных гнезд четыре (на фото слева). В этом случае есть отдельно гнезда для измерения силы тока до 200 мА, отдельно — для тока от 200 мА до 10 А (цифры могут меняться в зависимости от модели, но смысл остается тот же). Для сопротивления и напряжения есть собственное гнездо. Все гнезда подписаны, разобраться не очень сложно.

Режимы и пределы измерений

Для того чтобы понять, как пользоваться мультиметром, надо внимательно рассмотреть переключатель режимов, рассмотреть где и какие обозначения, режимы.

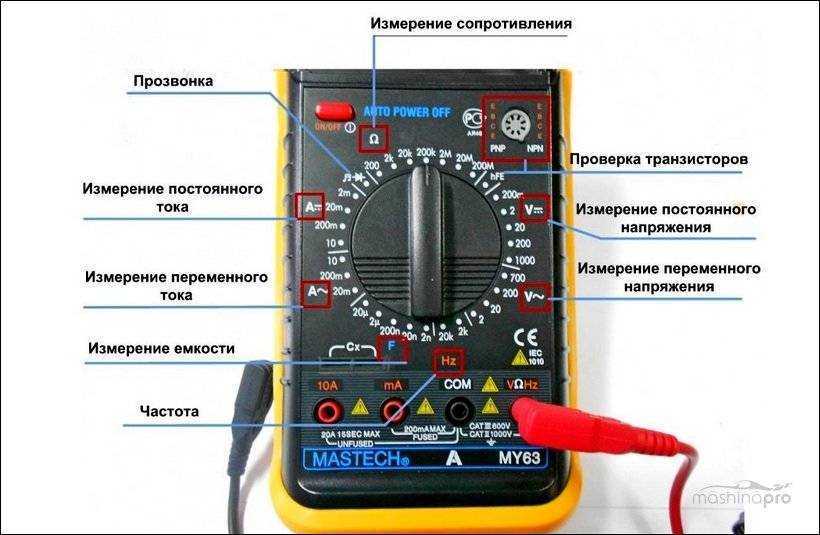

Переключатель режимов работы мультиметра

Количество и положение режимов зависит от модели, но в большинстве из них присутствуют:

• Положение OFF — выключение прибора.
• ACV — для измерения переменного напряжения. В некоторых моделях может стоять буква V и волна под ней.
• DCA — для постоянного тока до 200 мА. Может обозначаться латинской A и ровной чертой под ней.
• 10 А —  для постоянного тока от 200 мА до 10 А (в некоторых моделях эти цифры могут быть другими).
• HFE — для проверки коэффициента усиления транзисторов. Этот режим есть далеко не во всех моделях.
• Изображение диода или мегафона — гнездо для прозвонки проводов и проверки диодов.
• Ω — измерение сопротивлений.
• DCV — постоянного напряжения. Может стоять буква V с ровной чертой снизу.

Это все основные режимы. Как видите, в большинстве из них есть несколько положений. Эти положения определяют верхний предел измерений.

Как проводить измерения электрических параметров

До того, как начнем говорить о том, как пользоваться мультиметром, надо запомнить, что при измерении силы тока мультиметр подключается последовательно — в разрыв цепи, а при измерении напряжения — параллельно относительно участка или элемента цепи.

Измеряем напряжение

Переводим переключатель в положение измерения напряжения. Есть два положения: для постоянного и переменного напряжения. Выбираем по параметрам цепи или устройства.

Далее надо выбрать диапазон измерений. Для этого надо хотя-бы ориентировочно (а лучше — точно) знать, какие показания ожидать. Например, при измерении напряжения в сети вы знаете, что там будет 220 В или На на батарейках или аккумуляторах есть надписи, на устройствах — шильдики с указанием параметров цепи.  В любом случае ставим предел — ближайший больший. Это обеспечит большую точность.

Схемы подключения мультиметра для измерения разных электрических величин

Если не знаем точно, какое напряжение может быть, ставим приблизительно — после первых показаний можно будет изменить. Если вообще не имеем представления о величине напряжения, ставим самый большой предел, в дальнейшем приближаясь к нужному положению. Такой алгоритм не позволит сжечь прибор, что может случиться, если выставить слишком низкий предел.

Определившись с пределами изменения, подключаем щупы:

• черный в общее гнездо «COM», а второй щуп — к минусу батарейки или аккумулятора;
• красный в гнездо с надписью VΩmA, а щуп от него — к плюсу элемента питания.

На дисплее высвечиваются цифры. Это и есть напряжение на измеряемом участке. В данном случае на батарейке/аккумуляторе.

Чтобы измерить напряжение, надо перевести переключатель в нужное положение

Если перепутать щупы местами и подключить красный к плюсу, а черный — к минусу, ничего страшного не произойдет.

Перед показаниями просто высветиться знак минус.

Как пользоваться мультиметром для измерения тока

Чаще всего и для измерения силы тока есть есть два положения переключателя — постоянного и переменного. Но не во всех моделях. Есть приборы (M-830, DT-830), которые могут измерять только постоянный ток.

Для измерения постоянного тока мультиметром порядок действий стандартный:

• Выставляем переключатель в соответствующее положение.
• Выбираем предел измерения (ставим приблизительно ожидаемую величину тока).
• Устанавливаем измерительные щупы:
• Подключаем мультиметр в разрыв цепи. Для этого свободными концами щупов дотрагиваемся до обоих проводников в месте разрыва, замыкая цепь через прибор.
• Снимаем показания с дисплея.

Одно замечание: сборка измерительной схемы при измерении тока должна проходить при снятом напряжении. При значительных токах (выше 200 мА) работа без снятия напряжения небезопасна. Подавать питание надо только после того как мультиметр подключен.

Режим измерения сопротивления

Положение щупов мультиметра для измерения сопротивления стандартное: красный в гнезде «COM», черный — в VΩmA. Свободные концы щупов прикасаются к выводам измеряемого объекта.

Есть нюансы с выбором предела измерений. Если вы знаете, какие показания должны быть (проверяете резисторы, например), выставляете предел измерений ближайший больший. Если величина сопротивления неизвестна, переводим переключатель на максимальную шкалу. После измерения ее можно будет изменить на более подходящую.

Как измерить мультиметром сопротивление

Если при измерении сопротивления мультиметром на экране появилась цифра «1», это означает, что предел измерения превышен, надо изменить его на больший.

Прозвонка проводов мультиметром

В этой главе рассмотрим как пользоваться мультиметром для проверки целостности проводов или, как говорят, для прозвонки. Когда нужна эта операция? Да очень часто. Например, когда что-то не работает и надо определить не шнур ли в этом виноват. Это первый шаг при ремонте любой бытовой техники — проверка целостности сетевого шнура. И проверку проводят именно при помощи мультиметра (тестера) в режиме прозвонки.

Второй часто встречающийся случай — когда при подсоединении кабеля забыли подписать какой провод куда подключили. В этом случае не одном конце щуп держат на одном проводе, а на другом конце перебирают проводники до тех пор, пока не услышат характерный звук.

Прозвонка проводов мультиметром

Теперь непосредственно о само процедуре. Сначала переводим переключатель в режим прозвонки. В этом режиме прибор издает писк если сопротивление цепи менее 50 Ом. Если вы подключили прибор к обоим концам проводника и услышали писк — провод цел, если писка нет — где-то обрыв.

Обычно режим прозвонки на мультиметрах изображается графически: наносится пиктограмма в виде рупора с исходящими звуковыми волнами. Переключатель ставим в это положение, щупы устанавливаем в стандартное положение — красный в гнезде «COM», черный — в VΩmA. Свободными концами щупов прикасаемся к концам проверяемого провода. При прозвонке кабеля эту процедуру повторяют с каждой жилой.

Как использовать мультиметр для измерения напряжения, силы тока и т. д.

При покупке по ссылкам на нашем сайте мы можем получать партнерскую комиссию. Вот как это работает.

(Изображение предоставлено Tom’s Hardware)

Электроника — удивительный предмет, здесь есть чему поучиться и создать множество увлекательных проектов. Для этого вам может показаться, что вам нужно оборудование на тысячи долларов, но вы можете сделать многое с очень небольшими затратами. Все, что вам действительно нужно, это инструменты, чтобы начать. Raspberry Pi Pico, бокорезы, плоскогубцы и паяльник — одни из самых универсальных инструментов для начинающих энтузиастов электроники.

Но каким бы мастером вы ни были, нам всем нужен цифровой мультиметр. Мультиметр позволяет нам выполнять точные измерения как тока, так и напряжения, может помочь нам тестировать и отлаживать схемы, проверяя непрерывность, и может помочь нам определить номиналы компонентов.

В этом руководстве мы сделаем первые шаги с этим важным инструментом. Узнайте, как безопасно использовать его при снятии показаний в цепи и проверке компонентов.

Различные типы мультиметров

(Изображение предоставлено Tom’s Hardware)

Мультиметры, как и многие другие продукты, бывают разных стилей и ценовых категорий, и даже самые бюджетные варианты предлагают множество функций. Приблизительно за 15 долларов вы можете приобрести простой мультиметр (откроется в новой вкладке), достаточно хороший для любителей электроники. Большинство мультиметров предназначены для измерения постоянного и переменного тока, но важно, чтобы вы знали пределы своих знаний и не взаимодействовали с сетевым переменным напряжением.

Напряжение сети в США составляет около 110–115 В, в Великобритании — около 230–240 В, и обоих этих значений достаточно, чтобы получить серьезные травмы, возможно, даже смертельные. Никогда не взаимодействуйте с сетевым напряжением, если вы не знаете, что делаете, или если вы не находитесь под присмотром того, кто это делает. Если вы собираетесь использовать сетевое напряжение в проекте, мультиметра за 10 долларов недостаточно, и вам следует поискать мультиметр, отвечающий требованиям безопасности в вашей стране. Для этого отлично подойдет мультиметр за 10 долларов для приложений с питанием от батареи / низкого напряжения.

Особенности мультиметра

Мультиметры позволяют измерять постоянное и переменное напряжение, силу тока и сопротивление. Помимо этого, есть куча полезных функций, которые вы могли бы рассмотреть в мультиметре. Часто эти функции скрыты за множеством символов. Стоит посмотреть руководство по эксплуатации вашего мультиметра, чтобы выяснить, где находятся все различные функции.

Символы на мультиметре

Проведите по экрану для горизонтальной прокрутки

903 90 Проверка целостности 3

В⎓	Напряжение постоянного тока, измеренное в Вольтах
В⏦	Напряжение переменного тока, измеренное в Вольтах
А, постоянный ток в миллиамперах,	3	3 0033
А⏦	АС
Ом	Сопротивление в Омах
⇥	Проверка диодов

• Измерение напряжения является одной из основных функций мультиметра, и мы можем измерять переменное напряжение В⏦ и постоянное напряжение В⎓ , используя одни и те же щупы и мультиметр. В обычной домашней обстановке наиболее вероятным источником переменного напряжения являются розетки. Но не используйте мультиметр с розетками переменного тока высокого напряжения, если вы не знаете, что делаете. Источниками постоянного напряжения могут быть аккумуляторы, блоки питания ноутбуков и солнечные элементы.
• Измерение тока , поток электроники в электрической цепи, является еще одной базовой, но важной функцией мультиметра. Ток измеряется в Амперах, обычно называемых Амперами. Большинство мультиметров могут измерять миллиампер и ампер. Некоторые более точные модели могут измерять микроампер или меньше. Большинству мультиметров потребуется, чтобы один из щупов был вставлен в соответствующий порт, и не забудьте поменять их местами, когда закончите.
• Измерение сопротивления: Резисторы , компоненты, которые ограничивают ток, который может потреблять компонент, используют систему цветовой кодировки для обозначения их значений. Если эти маркировки плохо читаются или напечатаны с опечатками, мы можем использовать функцию проверки сопротивления мультиметра, Ом для проверки значения. Сопротивление измеряется в Омах.
• Функция проверки диода позволяет проверить состояние диода. Мультиметр подает небольшое напряжение через диод и отображает падение напряжения на экране. Мы можем использовать это для тестирования светодиодов (светоизлучающих диодов) перед их подключением к цепи.
• Тест непрерывности — очень полезный инструмент. Он проверяет непрерывность между двумя точками цепи. Подтверждение наличия связи между датчиками с помощью звукового сигнала или светодиодного индикатора. Мы можем легко проверить это, выбрав опцию и соединив щупы вместе. Тестирование непрерывности полезно при проверке любых паяных перемычек или точек в цепи, которые не должны быть подключены. Тестирование непрерывности будет самой полезной функцией вашего мультиметра.

При выборе мультиметра стоит учитывать несколько дополнительных функций. Подсветка часто полезна, облегчая чтение дисплея. Складная подставка позволяет использовать мультиметр на столе.

Какие типы зондов мы можем использовать?

(Изображение предоставлено Tom’s Hardware)

Мультиметры имеют набор тестовых щупов, которые подключаются к гнездам на основном корпусе мультиметра. Наиболее распространенные щупы, идущие в комплекте с мультиметром, имеют пластиковый корпус и металлические заостренные наконечники. Наконечники соприкасаются с вашей схемой или компонентом для измерения или проверки. Эти стандартные датчики идеально подходят для большинства применений, но вы можете выбрать модель с дополнительными полезными датчиками. Другие полезные щупы включают щупы с микрокрюками, которые позволяют закрепить щуп на выводе компонента, а затем не нужно удерживать щуп, или аналогичным образом некоторые провода щупов имеют простые зажимы типа «крокодил» на концах. Дополнительные датчики можно довольно легко приобрести через Amazon или у электронных реселлеров.

Зонды могут поставляться с различной степенью изоляции. Изоляция до самого кончика безопаснее при измерении вашего проекта, но может сделать зонд более толстым и затруднить доступ к труднодоступным местам. На некоторых зондах мы можем снять крышки, обнажая тонкий металлический наконечник зонда. Для низких напряжений они относительно безопасны, но никогда не удаляйте изоляцию с датчика, предназначенного для использования с высоким напряжением. Эта изоляция там, чтобы защитить вас!

Использование ручного мультиметра для измерения напряжения постоянного тока

Цифровые мультиметры, как правило, делятся на два основных лагеря: мультиметры с ручным диапазоном и мультиметры с автоматическим диапазоном. Оба выглядят очень похоже, но ключевое отличие заключается в том, что для использования мультиметра с ручным диапазоном вам необходимо примерно знать порядок величины цели, которую вы хотите измерить, поскольку мультиметр имеет предопределенные диапазоны, выбираемые переключателями.

(Изображение предоставлено Tom’s Hardware)

Например, давайте настроим ручной мультиметр на считывание напряжения постоянного тока 9 В.

1. Поверните шкалу мультиметра, чтобы считать напряжение постоянного тока. Найдите 20 В и поверните ручку, чтобы выбрать. Если вы использовали эту настройку, чтобы попытаться измерить проект на 40 В, мультиметр выйдет за пределы диапазона, и на экране появится сообщение об ошибке, обычно 0L или 1.

(Изображение предоставлено Tom’s Hardware)

2. Touch черный щуп, подключенный к COM на мультиметре, к отрицательной (-) клемме аккумулятора.

(Изображение предоставлено Tom’s Hardware)

3. Коснитесь красного щупа, подключенного к клемме постоянного тока мультиметра.

(Изображение предоставлено Tom’s Hardware)

4. На экране появится показание. Это напряжение 9В батареи. Это напряжение может быть выше или ниже в зависимости от возраста и состояния батареи.

(Изображение предоставлено Tom’s Hardware)

Использование мультиметра с автоматическим выбором диапазона для считывания напряжения постоянного тока определяет значение измерения на датчиках. Это имеет преимущество в том, что вам не нужно заранее знать диапазон, но небольшая цена заключается в том, что дисплей может занять немного больше времени, чтобы установить показания. Однако автоматический выбор диапазона очень удобен и может также помочь вам быстро определить значения резисторов. Это особенно полезно, если у вас есть нарушения зрения, которые затрудняют чтение кодов цветовых полос резисторов.

1. Поверните шкалу мультиметра, чтобы считать напряжение постоянного тока.

(Изображение предоставлено Tom’s Hardware)

2. Прикоснитесь черным щупом, подключенным к COM на мультиметре, к отрицательной (-) клемме аккумулятора.

(Изображение предоставлено Tom’s Hardware)

3. Коснитесь красного щупа, подключенного к клемме постоянного тока мультиметра.

(Изображение предоставлено Tom’s Hardware)

4. На экране появится показание. Это напряжение 9батарея В. Это напряжение может быть выше или ниже в зависимости от возраста и состояния батареи.

(Изображение предоставлено Tom’s Hardware)

Измерение тока в цепи с помощью мультиметра

(Изображение предоставлено Tom’s Hardware)

вкладка)

Батарея 9 В (открывается в новой вкладке)

Защелкивающаяся клемма для батареи 9 В

Резистор 220 Ом (красный-красный-коричневый-золотой) (открывается в новой вкладке)

Давайте рассмотрим основы использования мультиметра, создав небольшую тестовую схему и выполнив некоторые измерения. Наша схема представляет собой просто батарею на 9 В, резистор на 220 Ом и светодиод.

1. Вставьте светодиод в макетную плату. Обратите внимание, на какой стороне более длинная ножка.

(Изображение предоставлено Tom’s Hardware)

2. Вставьте резистор в макетную плату так, чтобы одна ножка находилась в том же ряду, что и длинная ножка светодиода.

(Изображение предоставлено Tom’s Hardware)

3. Подсоедините красный провод зажимной клеммы аккумулятора к тому же ряду, что и оставшаяся ножка резистора. Затем подключите черный провод к тому же ряду, что и оставшаяся ножка светодиода. Теперь загорится светодиод.

(Изображение предоставлено Tom’s Hardware)

Измерение тока в цепи очень полезно и может помочь нам создавать эффективные проекты. При измерении тока в проекте нам нужно изменить соединения щупов на мультиметре и включить мультиметр последовательно в цепь, по сути сделав мультиметр похожим на провод в цепи.

Черный щуп останется в общей розетке, а красный щуп будет перемещен в одну из текущих розеток. Многие мультиметры будут иметь два разъема для измерения тока, один для меньших токов и один для гораздо больших. Эти розетки должны быть снабжены предохранителями, чтобы, если вы случайно измерите цепь со слишком большим током, предохранитель перегорел и обеспечил некоторую защиту пользователя. Опять же, вы должны практиковаться на небольших схемах с питанием от слаботочных батарей и накапливать опыт.

(Изображение предоставлено Tom’s Hardware)

1. Снимите красный щуп с мультиметра и вставьте его в гнездо мА мультиметра.

2. Выберите настройку A⎓ мА на мультиметре. Пользователи ручного мультиметра должны искать правильный диапазон. Если вы сомневаетесь, начните слишком высоко и двигайтесь вниз.

3. Снимите провод GND (черный) с макетной платы и подключите его к черному щупу, подключенному к COM на мультиметре. Вы можете обернуть оголенный провод вокруг металлического наконечника щупа, но для достижения наилучших результатов используйте тестовый щуп с зажимом типа «крокодил», чтобы зажать провод.

(Изображение предоставлено Tom’s Hardware)

4. Прикоснитесь красным щупом к короткой ножке (катоду) светодиода. Светодиод загорится.

5. Ток будет отображаться на дисплее мультиметра.

(Изображение предоставлено Tom’s Hardware)

Тестирование непрерывности с помощью мультиметра

(Изображение предоставлено Tom’s Hardware) или одна из перемычек вашей макетной платы имеет обрыв. Если вы коснетесь каждого конца провода, и он не подаст звуковой сигнал, значит, вы обнаружили неисправность!

(Изображение предоставлено Future)

1. Возьмите отрезок провода с зачищенными концами, чтобы обнажить оголенный провод.

2. Убедитесь, что красный щуп находится в гнезде напряжения мультиметра.

3. Поместите черный щуп на один конец оголенного провода.

4. Прикоснитесь красным щупом к другому концу оголенного провода. Мультиметр издаст звуковой сигнал, подтверждающий непрерывность .

Проверка значений резисторов с помощью мультиметра

(Изображение предоставлено Tom’s Hardware)

Резисторы бывают всех форм и размеров, а также имеют широкий диапазон значений, поэтому важно выбрать правильный резистор для каждого проекта. Резисторы большего размера со сквозным отверстием имеют систему цветового кода , где на корпусе компонента напечатаны полосы разных цветов. Вы можете расшифровать эти цветные полосы, чтобы узнать значение сопротивления и допустимое значение этого резистора.

Мультиметр с автоматическим выбором диапазона может быть очень полезен при определении номинала резистора. Опять же, щупы мультиметра должны быть в конфигурации напряжения, а затем вы просто размещаете щуп на выводе любого компонента резистора, и дисплей должен установиться, чтобы дать вам показание сопротивления. На резисторы не влияет полярность, поэтому не имеет значения, каким образом вы подключаете пробники.

1. Удалите резистор 220 Ом из испытательной цепи.

2. Настройте мультиметр на измерение сопротивления (Ом). Пользователи ручного мультиметра должны установить правильный диапазон.

3. Прикоснитесь красным щупом к одному концу резистора. Не имеет значения, какой конец резистора не имеет полярности, поэтому ток может течь в любом направлении.

4. Прикоснитесь черным щупом к другому концу резистора.

5. На дисплее отобразится сопротивление резистора. В этом случае мы видим, что наш резистор имеет номинал 220 Ом.


(Изображение предоставлено Tom’s Hardware)

Получите мгновенный доступ к последним новостям, подробным обзорам и полезным советам.

Свяжитесь со мной, чтобы сообщить о новостях и предложениях от других брендов Future. Получайте электронные письма от нас от имени наших надежных партнеров или спонсоров.

Джо Хинчлифф (Jo Hinchliffe) — внештатный автор из Великобритании для Tom’s Hardware US. Его тексты сосредоточены на учебниках по командной строке Linux.

Темы

Электроника

Что такое мультиметр и где его можно использовать?

Мультиметр — это электрический измерительный прибор, который используется для измерения нескольких электрических свойств, таких как ток, напряжение, сопротивление и частота.

В зависимости от того, насколько совершенен мультиметр, вы также можете проводить тесты непрерывности, тесты диодов и измерения температуры. Некоторые продвинутые мультиметры даже имеют инфракрасные термометры для измерения температуры на расстоянии.

Давайте рассмотрим различные типы доступных мультиметров, как они работают и что с ними можно делать.

Как работают мультиметры?

Мультиметр — это устройство, объединяющее несколько цепей в одну. Мультиметр, измеряющий ток, напряжение и сопротивление, одновременно выполняет функции амперметра, вольтметра и омметра. Простой поворот круглой ручки в верхней части мультиметра переключит его из режима измерения напряжения в режим измерения тока и т.д.

Мультиметром можно измерять отдельно постоянное и переменное напряжение, то же самое касается тока. Следовательно, одного блока будет достаточно для измерения тока в бытовых розетках (AC) и автомобильных аккумуляторах (DC).

СВЯЗАННЫЕ: Как проверить напряжение с помощью мультиметра

Чтобы проверить любой параметр, подсоедините тестовые щупы к разъемам мультиметра, а другие концы присоедините к проверяемой цепи. Прежде чем что-либо проверять, убедитесь, что круглая ручка мультиметра направлена ​​на правильный параметр.

После измерения параметра мультиметр будет отображать свои выходные данные в виде аналоговых или цифровых показаний в зависимости от того, какой тип мультиметра вы используете.

Если вы никогда раньше не пользовались мультиметром, сначала ознакомьтесь с символами мультиметра. Они являются стандартными и будут точно такими же на любом мультиметре любой марки.

Типы мультиметров

В зависимости от отображения на выходе мультиметры делятся на два типа: цифровые мультиметры и аналоговые мультиметры. Давайте кратко обсудим каждый.

1. Аналоговые мультиметры: Как следует из названия, аналоговые мультиметры — это устаревшие приборы, отображающие измеренное значение с помощью стрелки на аналоговой шкале.
2. Цифровые мультиметры: Цифровые мультиметры преобразуют аналоговый вход в цифровой и отображают измеренное значение в цифровом виде.

С цифровым мультиметром проще снимать быстрые показания. Кроме того, данные измерения цифровым мультиметром более точны, чем аналоговыми. Поэтому вам следует использовать цифровой мультиметр, если вы только начинаете.

Варианты цифрового мультиметра

С цифровым мультиметром у вас есть два дополнительных варианта: вы можете выбрать портативный мультиметр или более крупный настольный мультиметр. Кроме того, вам нужно решить, должен ли мультиметр автоматически выбирать диапазон или нет.

• Мультиметры с автоматическим выбором диапазона: Современные мультиметры обычно имеют автоматический выбор диапазона, что означает, что они могут автоматически переключать свои диапазоны в зависимости от измеряемого значения.
• Мультиметры с ручным диапазоном: С ними вам придется самостоятельно настроить диапазон в соответствии с тем, что вы измеряете. Это снижает точность и увеличивает нагрузку.

Токоизмерительные клещи

Для проверки небольших цепей отлично подойдет стандартный портативный или настольный мультиметр. Однако, если ток через ваши приборы достаточно высок, чтобы его можно было измерить с помощью мультиметра, лучше всего использовать токоизмерительные клещи.

Обнаружение магнитного поля вокруг одного провода позволяет токоизмерительным клещам выполнять правильные измерения. На самом деле, провода под напряжением также можно проверить с помощью токоизмерительных клещей. Токоизмерительные клещи отличаются от мультиметра тем, что между цепью и мультиметром нет прямой связи.

Применение мультиметров

Изображение предоставлено: Pixabay

Вот краткий обзор различных применений мультиметров.

1. Автомобильный техосмотр: Автомобильный сервис является одним из основных применений мультиметров. С помощью мультиметра вы можете измерить заряд батареи, проверить ее крышку на наличие утечек, проверить генератор и проверить автомобильный гудок или любую другую электрическую цепь в вашей системе. Многие высококачественные устройства, такие как Power Probe IV, способны тестировать топливные форсунки, драйверы PCM/ECM и отслеживать сигналы. Это незаменимый гаджет для автомехаников.
2. Бытовое применение: В каждом доме должен быть мультиметр. Это устройство упрощает проверку неисправных розеток, проверку непрерывности, проверку бытовой техники и проверку остальных цепей в доме. Несмотря на то, что ни один бренд не разрабатывает мультиметры специально для домашнего использования, подойдет любой мультиметр, способный измерять основные параметры.
3. Промышленное применение: Мультиметры могут использоваться во множестве промышленных приложений. Несколько инженерных задач требуют использования мультиметров, таких как измерение температуры приборов, проведение тестов непрерывности, оценка протекания тока или анализ цепей с помощью инфракрасного изображения. Некоторые современные мультиметры даже способны передавать данные в режиме реального времени по беспроводной сети.
4. Области применения в домашних условиях: Любители электронных проектов, занимающихся своими руками, также широко используют мультиметры. Мультиметр облегчает им проведение экспериментов дома. Базовые мультиметры больше всего подходят для применения в проектах «сделай сам», так как не требуется высококлассное тестирование. В результате они относительно дешевы по сравнению с другими приложениями.

СВЯЗАННЫЕ: Фантастические проекты DIY, сделанные из старых телефонов

Советы по безопасности при использовании мультиметра

Изображение предоставлено: Pixabay

Вот несколько советов, которым вы должны следовать при использовании мультиметра:

1. Всегда выбирайте правильный мультиметр для работы.
2. Держите мультиметр за изолированные рукоятки.
3. Избегайте источников измерения, которые находятся за пределами диапазона вашего измерителя.
4. При использовании мультиметра с ручным управлением тщательно отрегулируйте диапазон.
5. Всегда надевайте защитные перчатки.
6. Не используйте мультиметр, если перегорел предохранитель.
7. Проверьте рейтинг CAT вашего мультиметра.
8. Осмотрите мультиметр и его щупы физически.
9. Регулярно калибруйте измеритель.
10. Никогда не используйте мультиметр на открытых цепях.
11. Избегайте тестирования цепей во влажной среде.
12. Храните мультиметр в защитном футляре.

Внутренняя безопасность мультиметра: Мультиметры известных марок обычно включают предохранители, которые защищают их внутренние цепи, когда ток превышает их максимальную мощность. Эти предохранители перегорают при сильном скачке тока. Вместо покупки нового мультиметра вам нужно будет только заменить предохранитель.

Стоимость мультиметра

Стоимость мультиметра варьируется от 50 до тысяч долларов. Итак, перед покупкой мультиметра следует четко определить, каковы ваши потребности, и сделать для них правильный выбор.

Для базовых домашних испытаний или школьных экспериментов достаточно менее дорогого мультиметра. Напротив, если вам нужно протестировать высококачественные приборы HVAC или провести промышленные проверки, вам придется приобрести более дорогой мультиметр.
