Как подключить светодиодную ленту – 3 ошибки, схема и правила для лент 12-24 Вольт

Есть две основные причины выхода из строя светодиодной подсветки:

• не качественные светодиоды и блоки питания

• не правильный монтаж и подключение с ошибками

Вот основные три правила и ошибки, на которые нужно обращать внимание в первую очередь.

1 правило

Светодиодная лента подключается параллельно, отрезками не более чем по 5 метров каждый.

Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?

Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.

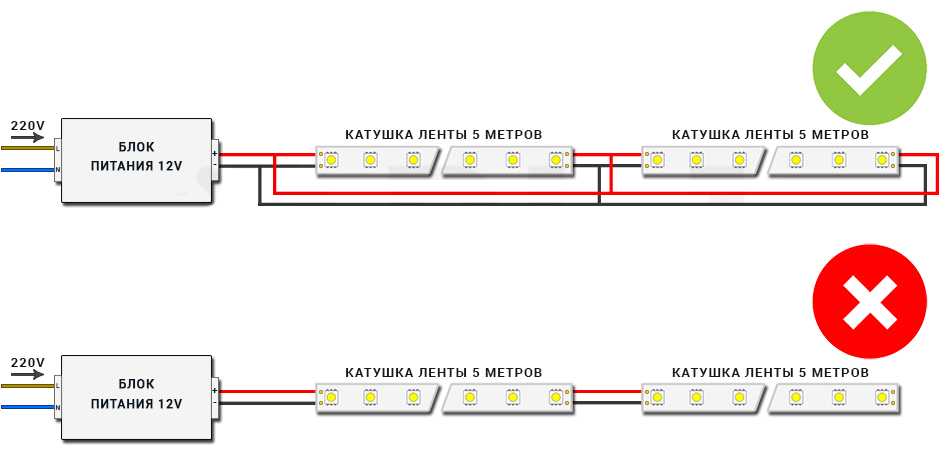

Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:

При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.

Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы. Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.

2 правило

Светодиодная лента должна обязательно монтироваться на алюминиевый профиль, который выполняет роль теплоотвода.

Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.

Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.

Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.

Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.

3 правило

Правильный выбор блока питания это гарантия долговременной и безопасной работы всей подсветки.

Блок питания должен быть мощнее чем светодиодная лента на 30%.

Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе. Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.

Подключение светодиодной ленты

Для монтажа освещения с помощью светодиодной ленты вам понадобится:

• бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.

• трехжильный кабель ВВГнг-Ls сечением 1,5мм2

• блок питания

• диммер и пульт управления

• монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2

Монтаж питания 220В

Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная – любых других расцветок.
Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье “Как определить фазу и ноль в электропроводке”.

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.

Подключение блока питания

Протянув кабель до блока, можно приступать непосредственно к подключению проводов.

• фазный провод подсоединяете к разъему L

• жилу синего цвета – нулевую, к клемме N

• желто-зеленую – к клемме обозначенную как Pe или значком заземления

Подключение диммера

Теперь необходимо подключить диммер. Здесь применяйте гибкий монтажный провод ПуГВ 1,5мм2 разных цветов. Например черный (для минусовых контактов) и красный (для плюсовых).

• отмеряете и отрезаете необходимого размера провода

• зачищаете концы и опрессовываете их наконечниками НШВИ

В первую очередь подключаете концы со стороны блока питания. Минусовой провод (черного цвета) соединяете с клеммой имеющей маркировку –V. Плюсовой провод (красного цвета) с клеммой промаркированной как +V.

Оба провода должны подключаться к диммеру со стороны Power IN (входное питание). Провод красного цвета подключаете на диммере к плюсовой клемме DC+, а другой провод к клемме минус DC-

Далее опять идут монтажные работы по прокладке провода. Протягиваете его в гофре от диммера, до места подключения к светодиодной ленте. Используйте тот же самый ПуГВ. При превышении общей длины светодиодной ленты и подсветки более 5 метров, ленты подключаются параллельно. Причем к каждой из них подводится отдельное питание.

Приступаете к подключению проводов к клеммам диммера. Они обычно имеют надпись и обозначаются как Output Led. Для надежного контакта зачищенные концы жил лучше обжать наконечниками.

• на клеммы V- заводятся жилы черного цвета

• на клеммы V+  красного

С обратного конца с этих же проводов снимается изоляция, они также обжимаются и при необходимости маркируются аналогичным образом.

Монтаж и пайка проводов на светодиодной ленте

Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.

После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.

Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки – до 10 сек.

Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.

Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.

После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).

Подключение лучше всего выполнять через клеммы Wago.

На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.

Источники – //cable.ru, Кабель.РФ

Как подключать светодиодные ленты: быстро, просто, правильно

Светодиодные ленты каждому позволят почувствовать себя дизайнером: провести основное или дополнительное освещение, зонировать пространство или раскрасить его, не меняя цвет стен. Подключить светодиодную ленту самостоятельно, без привлечения специалистов, тоже несложно. Рассказываем как.

Как крепить светодиодную ленту

Самый простой способ — приклеить. Чтобы светодиодная лента хорошо держалась и не отклеивалась, непосредственно перед монтажом поверхность должна быть подготовлена: очищена, обезжирена и высушена.

Удобнее всего самоклеящиеся ленты: с одной стороны на них светодиоды, с другой — клейкий слой для фиксации ленты на поверхности. Если такого слоя нет, можно взять двусторонний скотч или использовать суперклей.

Кроме того, ленты можно крепить на специальные держатели, клипсы и даже на плоские скобы для кабелей — если крепления будут не на виду.

Ленты мощностью более 9 Вт на 1 м рекомендуется устанавливать в алюминиевые профили: чем мощнее лента, тем больше она нагревается, а профиль отводит тепло и рассеивает свет. Профили тоже бывают самоклеящимися, но часто для большей прочности их приклеивают на жидкие гвозди.

Как разрезать и соединить светодиодную ленту

Размер светодиодной ленты можно отрегулировать — отрезать лишнее или удлинить. Разрезать светодиодную ленту можно по специально обозначенным линиям, а если их нет, то между контактами — так, чтобы они оставались на каждом отрезанном куске.

Для удобного соединения двух отрезков светодиодной ленты с возможностью изгиба иногда используются специальные коннекторы. Важно, чтобы они соответствовали ленте по ширине, иначе лента не поместится в коннектор или, наоборот, будет вываливаться. Чтобы скрыть и обезопасить от повреждений отрезанный край ленты, нужны заглушки.

Как подключить светодиодную ленту к сети

Светодиодные ленты относятся к низковольтным устройствам и работают от напряжения 5, 12, 24 и реже — 36 и 48 В. При подключении напрямую к сети 220 В такое оборудование перегорает.

Для большинства лент, за исключением пятивольтных, подключающихся через USB, нужно докупить блок питания: он выполняет роль трансформатора тока и защищает ленту от скачков напряжения.

При выборе блока питания нужно учесть следующее:

• Его выходное напряжение должно совпадать с напряжением ленты: 12, 24, 36 или 48 В, оно всегда указывается в характеристиках.
• Мощность блока питания должна быть выше, чем потребляемая мощность отрезка ленты и подключенных к ней устройств (например, контроллера).

Обратите внимание: мощность в характеристиках светодиодных лент указывают как общую, так и в расчете на 1 м. Например, у этой ленты мощность — 72 Вт, а значит, к ней понадобится блок питания на 100 Вт, если планируете использовать ее целиком.

Если в характеристиках указывается мощность в расчете на 1 м, как в этой модели, или вы планируете разрезать ленту, рассчитать мощность блока питания можно с помощью несложной формулы.

Длину подключаемой к блоку ленты умножаем на потребляемую мощность ленты на метр и к полученному числу прибавляем запас в 10–25 %. Получившийся результат округляем в большую сторону и подбираем блок питания такой же или большей мощности.

Никита Худяков

руководитель команды «ЭлектроТок»

Можно подключить несколько светодиодных лент к одному блоку питания, но его мощность не должна быть ниже мощности самих лент, а каждый отрезок не должен быть длиннее 5 м. Если у блока питания в комплекте нет вилки, нужно докупить для него сетевой кабель с вилкой, но не подключать к торчащему из стены кабелю. Для соединения блока и ленты следует брать провод с сечением не менее 0,75 мм², а для пятиметровой светодиодной ленты — от 1,5 мм².

В RGB-лентах для управления режимами работы часто подключается контроллер.

В этом случае его мощность также прибавляют к мощности блока питания.

Корпус блока питания может быть выполнен из пластика или алюминия. Последний вариант лучше рассеивает тепло. Для использования на улице блоки питания и контроллеры, как и сами светодиодные ленты, должны быть пыле- и влагозащищенными, например IP67.

Как выбрать и использовать светодиодные ленты в доме

Узнайте больше

Самостоятельно подключать светодиодную ленту стоит, если нужна небольшая локальная подсветка. Для более сложных задач: наружной подсветки фасада дома и строений на участке, создания эффекта парящего потолка или устройства основного освещения при помощи светодиодных лент — лучше обратиться к специалисту.

Как сделать светодиодную подсветку

над рабочей зоной в кухне

Тут можно обойтись самым простым вариантом: закрепить светодиодную ленту на кухонных шкафчиках и полках снизу, над столешницей. Для этого достаточно влагозащищенной ленты с напряжением 12 В. Если вы не планируете установку профиля, берите светодиодную ленту в силиконовой оболочке, она защитит светодиоды от брызг и кухонного жира.

Для кухни имеет смысл сразу покупать ленту с комплектом для подключения: в него уже входят блок питания и переходник с вилкой для подключения блока к сети. Даже самоклеящуюся ленту желательно укрепить на нижних поверхностях шкафчиков скобами: повышенная влажность в зонах мойки и приготовления пищи повышает вероятность отклеивания. Обратите внимание: блок питания нельзя размещать рядом с раковиной.

Как подключить подсветку в шкафчиках?

Здесь достаточно обычной самоклеящейся ленты для сухих помещений с низким классом защиты от влаги: например IP20. Блок питания, как правило, размещают наверху одного из шкафов, поэтому лучше сразу предусмотреть розетку для подсветки поблизости.

Как сделать подсветку лестницы со светодиодной лентой

Лучше всего убрать светодиодную ленту в профиль с рассеивателем света: так лента будет скрыта и защищена от пыли, а риск зацепиться за нее при ходьбе или переноске вещей будет минимизирован.

Также надо позаботиться о том, чтобы блок питания был размещен там, где его не будут задевать, — под лестницей или ступенью. Степень защиты блока питания от влаги и пыли должна быть не ниже IP44.

Узнайте больше:

• Как выбрать и использовать светодиодные ленты в доме
• Эти неоднозначные скрутки. Как правильно соединять провода
• Что такое защита IP и как выбрать правильные розетки и светильники

22.02.2022

Как подключить светодиодные ленты

Автор: Максвелл Мур (и 2 других участника)

• Избранное: 0

Сложность

Умеренная

Шаги

6

Требуемое время

15 – 45 минут

Секции

1

• Как подключить светодиодные ленты 6 шагов

Флаги

0

• Светодиодные ленты BackLED
• Полный экран
• Опции

• История
• Скачать PDF
• Править
• Перевести
• Встроить это руководство

Редактировать

• org/HowToDirection”>
  Используя сторону с выступами, убедитесь, что обе стороны выровнены «RGB» к «RGB» с обеих сторон.

• Поместите каждый штырь так, чтобы он совпадал с правильной противоположной пластиной.

• Вставьте штыри в пластину по направлению к стене и прочно соедините.

Редактировать

Редактировать

Автор

с 2 другими участниками

Значки: 2

Команда

Как подключить светодиодные ленты за 60 секунд

Светодиодные ленты потрясающие. В наши дни они доступны по цене, просты в установке и могут управляться дистанционно, встроенным переключателем или даже с помощью смартфона.

Большинство из нас работает над более крупными проектами, для которых может потребоваться соединение нескольких ленточных светильников для непрерывной работы.

Если это вы, то вам, вероятно, потребуется сделать надрез на каком-то этапе вашего проекта светодиодного освещения.

С подключаемыми светодиодными лентами это просто и доступно каждому.

В любом проекте есть несколько советов и приемов, поэтому давайте посмотрим, как подключить ваши ленты.

Краткое пошаговое руководство по подключению нескольких ленточных светильников

1. Перед запуском отключите ленточные светильники от сети.
2. Сделайте правильные замеры. Как говорится, «семь раз отмерь, один раз отрежь».
3. Решите, нужен ли вам прямой разъем или 9Разъем под углом 0 градусов.
4. Используйте стандартные ножницы для резки по заранее определенной линии разреза медной секции. Эта медная секция находится на полосе света через каждые несколько дюймов.
5. В каждой секции световой полосы должно быть одинаковое количество оставшейся медной секции. Это необходимо для того, чтобы контакты разъема работали.
6. Подготовьте маленькое пластиковое соединение без зазоров или перемычек и отклейте всю клейкую подложку, чтобы обеспечить чистое соединение.
7. Аккуратно вставьте каждую секцию световой полосы в разъем.
8. Используйте небольшие зажимы на разъеме, чтобы защелкнуть полоски на месте.
9. Убедитесь, что обе стороны полосы света направлены правильно. Полярность должна быть правильной для прохождения напряжения.
10. Подключите ленточные светильники и проверьте наличие света с обеих сторон соединения.
11. Если у вас нет света на новой секции полосы света, проверьте полярность и при необходимости поменяйте местами полосу света.

*Профессиональная насадка Полезно использовать ту же марку ленточных светильников. Таким образом, вы можете обеспечить совместимость с каждой лентой, блоком управления и источником питания.

Как соединить светодиодные ленты вместе

Существует два основных способа соединения светодиодных лент. Они состоят из штыревого соединителя без зазоров и соединителя-перемычки. Каждый из них позволяет соединить две секции низковольтных лент без пайки.

Наряду с соединителем без зазоров и перемычкой вам может понадобиться угловой соединитель для поворота на 90 градусов . Вы также можете использовать Т-образный соединитель, чтобы ваши полосы света шли в нескольких направлениях.

Штыревые разъемы без зазоров

Использование штыревых разъемов без зазоров позволяет обеспечить непрерывную работу светодиодного освещения без появления больших зазоров.

Светодиодные ленты каждой марки и стиля могут иметь разное количество контактов. Большинство разъемов имеют 4 контакта, но вы также можете встретить 2 контакта и 5 контактов.

Еще одно замечание, на которое следует обратить внимание, это размер ширины вашей ленты . Большинство из них будут 3/8″ или 10 мм, но обратитесь к спецификациям брендов, чтобы узнать размер ваших ленточных светильников.

Wenhsin — 4-контактные разъемы для светодиодных лент RGB

Соедините несколько секций ленточных светильников с помощью 4-контактных защелок без пайки.

Проверить цену

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.

Соединители соединительных шнуров

Эти гибкие соединительные шнуры делают то же самое, что и штыревые соединения без зазоров, но они обеспечивают небольшой зазор между секциями световой полосы.

Эти зазоры идеально подходят для поворотов под углом или для небольших зазоров под кухонными шкафами.

JACKYLED – 5-дюймовые 4-контактные удлинительные разъемы для светодиодных лент

Стандартные удлинительные соединения между полосами без пайки шириной 3/8 дюйма (10 мм). Может использоваться с 4-штырьковой лентой с RGB-подсветкой.

Проверить цену

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.

Загрузите нашу БЕСПЛАТНУЮ шпаргалку по световым лентам

Эта шпаргалка поможет вам выбрать идеальную световую полосу, не угадывая!

2-контактные, 4-контактные и 5-контактные разъемы для светодиодных лент

Небольшие медные секции по всей светодиодной ленте могут иметь различное количество.

Обычно представляет собой полосу света. Например, у вас может быть RGB, RGBW или просто теплый белый 12 В. Эти варианты работают с 4-контактными, 5-контактными и 2-контактными разъемами.

Это может сделать или разрушить ваш проект стрип-света. Если вы получите неправильное количество контактов в разъемах, вы не получите идеального результата.

Где резать светодиодные ленты

Рулон или секция вашей светодиодной ленты будут иметь маркировку медных секций через каждые несколько дюймов внутри ленты.

Именно на этих маленьких медных участках вы будете резать ножницами. Имейте в виду, что вам потребуется одинаковое количество меди на обеих секциях, чтобы повторно соединить их позже. Крайне важно сделать чистый разрез по отмеченной медной линии.

Светодиодные ленты, которые нельзя разрезать (RGBIC)

Не все светодиодные ленты можно разрезать. В первую очередь это полосы RGBIC.

Чем отличаются эти конкретные огни? Технология RGBIC позволяет световым лентам одновременно отображать несколько цветов. Они делают это через Независимый контроль.

В этих продуктах используются чипы для изменения цвета, которые используют весь рулон. После разрезания он ставит под угрозу всю полосу и может повредить ее.

Лучший выбор

Govee ‎H61251 — светодиодная лента RGBIC с изменением цвета

Сегментированное управление цветом, использование с приложением Govee Home, управление с помощью Voice + App + Control Box, 15 сегментированных световых секций и 16 миллионов цветов.

Проверить цену

Мы получаем комиссию, если вы совершаете покупку без каких-либо дополнительных затрат для вас.
