Содержание

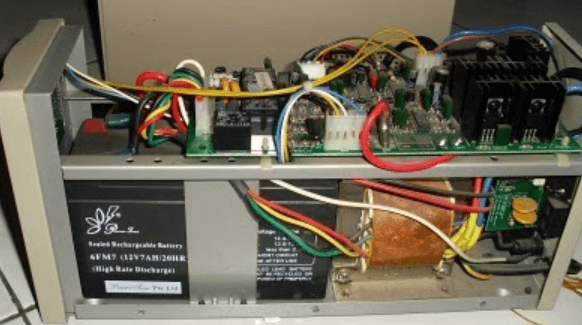

преобразователь 12 в 220 из ИБП

У многих пользователей ПК есть в наличии старые отработавшие свой срок ИБП. Частая их причина нетрудоспособности — это выход из строя аккумуляторов. Так как замена на новые батареи нерентабельна, а порой просто невозможна из-за отсутствия аналогов, эти устройства попросту валяются без дела или выбрасываются на помойку.

Но можно дать вторую жизнь ИБП, сделав из него очень полезное устройство — инвертор, преобразующий 12 в бортовой сети автомобиля в необходимое для некоторых приборов 220 в. Притом, что заводская версия инвертора обойдется в немалые деньги, а так вы сэкономите деньги, и сделаете из хлама нужную вещь.

Демонтаж аккумуляторов

Итак, первое, что нужно сделать — это удалить старые, потекшие батареи. Они достаточно просто демонтируются, сняв нижнюю крышку и отключив провода питания. Если остались следы потекшего электролита, чистим корпус от кристаллов окисления.

Такая операция обеспечит устранение дальнейшего вытекания кислоты, а также значительно облегчит вес аппарата.

Изменение схемы подключения

По конструкции бесперебойники отличаются, но принцип действия у них один и тот же — преобразовывать напряжение 12 в в 220 в. То есть в каждой модели присутствует плата с электронным преобразователем напряжения. Он-то нам и нужен. Но есть одно условие, он должен быть рабочим.

Так как приборы, которые будут подключаться к этому устройству имеют стандартную вилку на 220 в, необходимо на боковой или задней панели, установить обычную бытовую розетку для скрытой проводки. К ней-то и припаиваем провода выхода с преобразователя 220 в, которые ранее подходили к специальным трехрожковым вилкам на задней панели ИБП.

Далее необходимо сделать вход для 12 в. Для этого есть два варианта: припаять шнур с разъемом для прикуривателя или подпаять провода с крокодильчиками для подключения прямо на аккумулятор.

В первом и во втором случае, провода припаивают к тем, что шли на батарею ИБП. Очень важно соблюсти полярность подключения. Красный провод — это плюс, а черный — минус.

Как и в сети авто, так и в ИБП эти цвета должны совпадать. Лучше всего, конечно, проверить полярность мультиметром, чтобы наверняка.

Такая схема подключения предусматривает моментальную работу устройства при его подключении. Если вы хотите сделать включение через тумблер или автомат, то просто в проводе, идущем от АКБ автомобиля разрываем «плюс» и присоединяем один провод на вход, а другой на выход автомата, закрепленного на корпусе ИБП. Таким образом разрывается питание инвертора, когда это необходимо.

Тонкости в работе

Следует понимать, что такое устройство не выдаст большую мощность. Как правило. она составляет не более 150 Вт, но этого вполне достаточно для подключения небольшого телевизора, ноутбука и другой слаботочной техники.




Лабораторный блок питания из бесперебойника своими руками, переделка UPS под автомобильный аккумулятор

Простой инвертор из бесперебойника своими руками

Все мы знаем как неприятно, когда внезапно отключают свет. Это может случиться в любой момент — дома или на даче. Жителям сельской местности не позавидуешь вдвойне, тем более, если в такие моменты работает инкубатор или циркуляционный насос. Внезапное выключение света может привести к гибели будущего выводка или остановке насоса для отопления.

Есть отличное решение этой проблемы – нужно всего-навсего купить автомобильный инвертор с 12-на 220 в. Однако цены на них очень велики, не каждый сельский житель сможет позволить себе купить такую дорогую вещь.

Что же делать – где можно недорого приобрести источник бесперебойного питания для освещения дома, теплицы, дачи т. д.? Конечно же, попробовать сделать его своими руками! А интернет нам в этом поможет.

Оказывается, есть более простое и дешевое решение – нужно всего лишь навсего, переделать бесперебойник в инвертор.

Для этой цели нам понадобится рабочий источник бесперебойного питания от компьютера, который можно купить буквально за копейки на «блошиных» рынках или через объявления местных газетах по продаже б/у компьютерной техники. Однако для наших задач бесперебойник не совсем подходит и требует небольшой переделки. Все, кто умеет работать с паяльником, без особого труда справятся с такой работой.

Переделав бесперебойник на инвертор, на выходе мы получим:

  • стабилизатор напряжения;
  • зарядное устройство;
  • и конечно инвертор.

После нашей переделки, если бесперебойник на 300 Вт, то на него можно нагрузить Вт 200. Конечно, чем мощней бесперебойник, тем больше можно увеличить на него нагрузку.

В некоторых бесперебойниках попадаются места, где можно дополнительно усилить мощность. Эти места называются транзисторными ключами. Стоит их допаять, как мощность бесперебойника увеличится.

Производители порой не допаивают такие транзисторы, чтобы удешевить изделие. Транзисторы нужно такого же номинала, как и установлены.

Так же следует увеличить сечение проводов от разъёма платы до АКБ на крокодилы.

От трансформатора вторичной обмотки до клем платы,

нужно добавить в параллель ещё по одному проводу для увеличения сечения.

Трансформатор пришлось немного расковырять, чтобы добраться до выхода вторичной обмотки. Этих проводов выходит три штуки.

Чтобы бесперебойник не пищал каждую минуту, мы должны выпаять круглую пищалку.

Далее в корпусе я коронкой по гипсу или по дереву высверлил отверстие для вентилятора и расположил его так, чтобы он дул на ключи транзисторов и радиаторов.

На задней стенке удалил ненужные разъёмы и оставил отверстие от них для выхода воздуха.

От этих клем находим два провода питания 220 вольт – выход с платы после преобразователя и эти провода выводим наружу, закрепляем свою розетку.

Наш инвертор из бесперебойника почти готов. Для контроля разряда батареи автомобильного аккумулятора можно встроить цифровой вольтметр. Я на всякий случай ещё подключил термодатчик для контроля температуры на транзисторных ключах. Термопару от мультиметра закрепил на радиаторе транзистора полевика.

Немаловажный момент: инвертор из бесперебойника должен иметь запуск холодного включения – это функция, когда он может включаться без внешнего питания от бытовой розетки 220 вольт. В некоторых моделях кнопка включения холодного пуска имеет двойное нажатие с разным интервалом времени.

Вот и все переделки. Такой инвертор можно брать с собой в поездку – на пикник, рыбалку, дома – через него можно подключать лампы, ноутбук, заряжать телефоны, фонарики, на даче и в сельской местности – подключать инкубатор, освещение теплицы и т. д., но не более 70% мощности от нашего изделия.

Для освещения лучше использовать диодные лампы, они мало тянут и ярко горят. Так же я подключал паяльник на 80 Вт, даже телевизор работает без проблем.

Алекс Олейник

В быту иногда возникает острая необходимость в бесперебойном питании различных устройств. Это могут быть аварийное освещение, инкубаторы, аквариумное оборудования или простой усилитель, с которым компания вырвалась на природу. Современные бюджетные компьютерные источники бесперебойного питания способны проработать не более получаса от автономного питания, а те которые могут и специально для этого предназначены, стоят совсем других денег. Автомобильные инверторы на выходе не всегда выдают частоту в 50 Гц. Если нужна автономность на несколько часов, тогда в голову сразу приходит мысль, можно ли запитать UPS от обыкновенного автомобильного аккумулятора. На этот вопрос мы и постараемся сегодня дать ответ, сделаем инвертор из ИБП своими руками.

Инвертор из бесперебойника

Для переделки в инвертор мы выбрали UPS Mustek Power Must 800 USB (номер платы 098-17615-00-S1), этот UPS как будто создан для того, что бы его переделали, тем более нагрузка в 500 Вт для бытовых целей не такая уж и малая.

Переделка ИБП под автомобильный аккумулятор будет разбита на несколько этапов:

  • Отключение функции Green Power
  • Установка активной системы охлаждения
  • Реальные тесты

Green Power в UPS – некая хитрая фишка, которая не дает бесперебойнику достаточно долго работать от АКБ. В разных аппаратах проявляется и реализуется по-разному, в одних она отключает UPS, который работает без нагрузки через 5-10 мин, в других аппаратах Green Power не дает работать UPS более 25-30 мин в независимости от его нагрузки. Иногда эту функцию можно отключить с помощью специального резистора, но бывает, что процесс отключения зашит в микроконтроллер UPS, и тут уже ничем ему особо не поможешь.

Первым делом открываем корпус и для себя делаем фотографию его внутренностей, это нужно сделать для того, что бы в дальнейшем не возникало вопросов, что и куда подключать при обратной сборке.

Поле чего отключаем все провода и достаем плату управления, номер платы 098-17615-00-S1.

Если рассмотреть плату поближе можно увидеть, что на ней нанесены таблицы меняющие режимы работы бесперебойника.

Нас интересует резистор R15A, который отвечает за функцию Green Power. Аккуратно выпаиваем резистор с платы, а для любителей тишины еще можно произвести небольшие манипуляции с бузером. Если хочется полностью избавиться от писков, которые издает ИБП можно отпаять перемычку JP82 или выпаять сам бузер, а для тех, кто хочет приглушить звук достаточно впаять небольшой резистор на 100-300 Ом, вместо этой перемычки.

Следующим шагом станет установка 80мм вентилятора и небольшая доработка корпуса UPS.


Вентилятор отлично крепится к пластиковым перемычкам, которые уже есть внутри корпуса.

Как видим вентилятор размещается по центру корпуса, что дает возможность обдувать воздухом не только трансформатор, но и радиаторы транзисторов, расположенные в верхней части корпуса.

Можно придумать массу способов, как запитать вентилятор в UPS. Но мы выбрали самый простой и доступный для повторения. Питание вентилятора можно взять с платы лицевой панели, на которой размещена кнопка питания и светодиоды. Кнопку включения ставим на положение выкл. и тестером прозваниваем выводы разъема, находим, куда приходит плюс и минус от АКБ (у нас это вывод: вывод 7 — плюс, 5 – минус). Уже по дорожке или с помощью тестера отслеживаем плюс АКБ к кнопке питания и после кнопки (он возвращается через вывод 8 на плату). Значит, питание вентилятора можно взять с выводов: 5 – минус; 8 – плюс. При таком включении вентилятор у нас будет работать на полную мощность, когда кнопка питания будет включена, т.е. и при работе от сети (зарядке) и при работе от АКБ.

Дальнейшим этапом станет незначительная доработка корпуса. Первым делом делаем отверстия для притока свежего воздуха к вентилятору. Если портить лицевую панель жалко, можно наделать отверстий в днище, высота ножек позволит спокойно проходить небольшому потоку воздуха.

Также немного удивили декоративные пластиковые накладки, которые имеют перфорацию для вентиляции, но в самом корпусе в этих местах отверстий нет. Это все решается с помощью небольшого сверла и дрели.

Последним этапом перед сборкой станет фиксация трансформатора. При переноске UPS без штатного АКБ трансформатор буквально гуляет в своих посадочных местах, он с легкостью может из них выскочить и повредить основную плату.

Подключаем теперь провода с клеммами, вместо штатной батареи. Для дополнительной изоляции лучше надеть специальные силиконовые колпачки. Провод для подключения к UPS автомобильного аккумулятора нужно брать с сечением как можно больше, а сам провод должен быть максимально коротким.

И так, немного погоняем и протестируем наш инвертор из бесперебойника.

Как видим сделать инвертор из бесперебойника совсем не сложно, пришла пора реальных тестов. UPS на холостом ходу, ток потребления около 1 А.

Поставим на зарядку ноутбук, ток потребления поднялся до 5 А.

UPS нагружен лампочкой в 60 Вт, ток потребления почти 8 А.

К стати, ток зарядки не подымается выше 1 А, по мере заряда постепенно снижается.

Напряжение зарядки данного ИБП составляет 13,7 В.

Не трудно догадаться, что чем более емкая у Вас батарея, тем такой инвертор из бесперебойника проработает дольше, но и заряжаться от сети будет тоже весьма немалое время.

Данные фото и рекомендации даны для платы 098-17615-00-S1 от UPS Mustek Power Must 800 USB. При переделки других ИБП, вполне возможно данные рекомендации только частично останутся актуальными т. к. конструктив и схемы будут отличаться. Важно детально ознакомится с метками и таблицами, которые обозначены на плате, следовать рекомендациям производителя и не пытаться проводить эксперименты без знаний и навыков, т.к. можно вывести из строя не только сам UPS, но и аппаратуру, подключенную к нему. Главное помнить, что при работе UPS присутствует опасное для жизни напряжение.

Можно ли подключать автомобильный АКБ к UPS?

Мнения на этот счет двояки, но кардинально разные. Зачастую, по разным отзывам автомобильные аккумуляторы вполне справляются с данной задачей и работают стабильно. Основные проблема: газы, которые будут выделяться при зарядке АКБ и перегрев трансформатора, силовых ключей. От последней проблемы можно, хоть частично избавиться, используя дополнительные вентиляторы и т.п. А вот то от газов при зарядке никто никуда не денется. При зарядке выделяется не только взрывоопасный водород, но и другие газы, а это далеко не витамины. Если инвертор из бесперебойника используется в автомобиле, то и этот вопрос отпадает сам собой. Также важно помнить, что от сети зарядка АКБ происходит довольно небольшим током и процесс зарядки может растянуться на длительное время, от этого можно спокойно уйти если заряжать АКБ отдельно от UPS, например, для этих целей можно использовать самодельное зарядное устройство из блока питания компьютера. Использовать ли автомобильный АКБ в UPS решать нужно только Вам.

Что можно сделать из бесперебойника своими руками

ИБП – это очень выгодный прибор. Пока он работает, у пользователя нет проблем с электроснабжением. Но на этом функциональность данного прибора не заканчивается. Простейшая доработка бесперебойника дает возможность создать на его базе такие устройства как преобразователь, блок питания и зарядка.

Как бесперебойник переделать в преобразователь напряжения 12/220 В

Преобразователь напряжения (инвертор) превращает постоянный 12-вольтовый ток в переменный, попутно повышая напряжение до 220 вольт. Средняя стоимость такого устройства – 60-70 долларов США. Однако даже у владельцев изношенных бесперебойников с функцией старта от батареи есть вполне реальный шанс получить работоспособный преобразователь фактически даром. Для этого нужно сделать следующее:

Вскрыть корпус ИБП.

Демонтировать аккумулятор, сняв с клемм накопителя два провода – красный (на плюс) и черный (на минус).

Демонтировать спикер – устройство звуковой сигнализации, похожее на сантиметровую шайбу.

Припаять к красному проводу предохранитель. Большинство конструкторов советуют использовать предохранители на 5 ампер.

Соединить предохранитель с контактом «входа» ИБП – гнезда, куда вставлялся кабель, соединяющий бесперебойник с розеткой.

Соединить черный провод со свободным контактом гнезда «входа».

Взять штатный кабель для подключения ИБП к розетке, срезать вилку. Подключить разъем в гнездо входа и определить цвета проводов, соответствующие красному и черному контактам.

Подсоединить провод от красного контакта к плюсу аккумулятора, а от черного – к минусу.

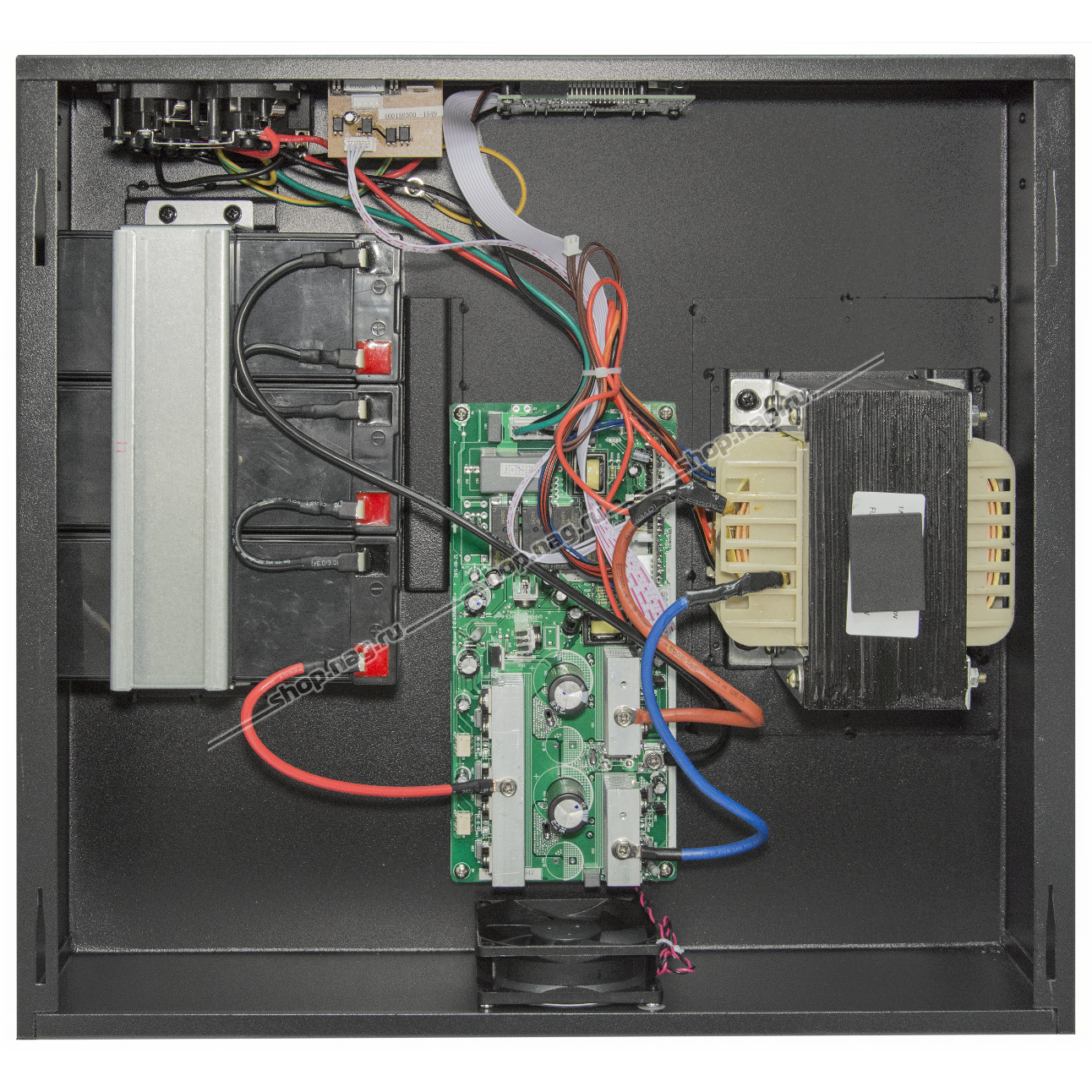

Внутреннее устройство ИБП Eaton 5P 1150i

Такую трансформацию допускают только бесперебойники с функцией старта от батареи. То есть ИБП должен изначально уметь включаться от аккумулятора, без подключения к розетке.

Если у ИБП есть штатная розетка – 220 вольт можно снимать с ее контактов. Если таковой розетки нет – ее заменит удлинитель, подключенный к гнезду «выхода» бесперебойника. Вилка удлинителя удаляется, после чего провода припаиваются к контактам гнезда «выхода».

Основные недостатки подобных преобразователей:

  • Рекомендуемое время работы такого инвертора – до 20 минут, поскольку ИБП не рассчитаны на длительную работу от аккумуляторов. Однако этот недостаток можно устранить, врезав в корпус ИБП компьютерный вентилятор, работающий от 12 В.
  • Отсутствие контроллера заряда аккумулятора. Пользователю придется периодически проверять напряжение на клеммах накопителя. Для устранения этого недостатка в конструкцию преобразователя можно врезать обычное автомобильное реле, припаяв красный провод за предохранителем к 87 контакту. При правильном подключении такое реле разомкнет подачу энергии при падении напряжения на аккумуляторе ниже 12 вольт.

Как из бесперебойника сделать блок питания

В этом случае из всей конструкции бесперебойника понадобится только трансформатор. Поэтому решившемуся на подобную переделку ИБП пользователю придется либо распотрошить весь ИБП, оставив только корпус и трансформатор, либо снять эту деталь, заготовив для нее отдельный корпус. Далее действуют по следующему плану:

С помощью омметра определяют обмотку с самым большим сопротивлением.Типовые цвета – черный и белый. Эти провода будут входом в блок питания. Если трансформатор остался в ИБП, то этот шаг можно пропустить – входом в самодельный блок питания в этом случае будет «входное» гнездо на торце ИБП, связующее прибор с розеткой.

Далее на трансформатор подают переменный ток на 220 вольт. После этого с оставшихся контактов снимают напряжение, подыскивая пару с разностью потенциалов до 15 вольт. Типовые цвета – белый и желтый.

Эти провода будут выходом из блока питания.

Вход в блок питания формируют из проводов, по одну сторону от сердечника. Выход из блока формируют из проводов, расположенных с противоположной стороны.

На выходе из блока питания ставят диодный мост.

Потребители подключаются к контактам диодного моста.

Типовое напряжение на выходе из трансформатора – до 15 В, однако оно просядет после подключения к самодельному блоку питания нагрузки. Вольтаж на выходе конструктору такого устройства придется подбирать путем экспериментов. Поэтому практика использования трансформатора ИБП как основы блока питания для компьютера – это далеко не самая лучшая идея.

Переделка бесперебойника под зарядку

В этом случае не нужна минимальная трансформация, похожая на описанную абзацем выше. Ведь у бесперебойника есть своя батарея, которая заряжается по мере надобности. В итоге для превращения ИБП в зарядное устройство нужно сделать следующее:

Обнаружить первичный и вторичный контур трансформатора. Этот процесс описан абзацем выше.

Подать на первичный контур 220 вольт, врезав в цепь регулятор напряжения – в качестве такового можно использовать реостат для лампочек, заменяющий традиционный выключатель.

Регулятор поможет откалибровать напряжение на обмотке выходе в пределах от 0 до 14-15 вольт. Место врезки регулятора – перед первичной обмоткой.

Подключить к вторичной обмотке трансформатора диодный мост на 40-50 ампер.

Соединить клеммы диодного моста с соответствующими полюсами аккумулятора.

Уровень заряда аккумулятора контролируется по его индикатору или вольтметром.

Написать письмо

По любому вопросу вы можете воспользоваться данной формой:

ИБП – это очень выгодный прибор. Пока он работает, у пользователя нет проблем с электроснабжением. Но на этом функциональность данного прибора не заканчивается. Простейшая доработка бесперебойника дает возможность создать на его базе такие устройства как преобразователь, блок питания и зарядка.

Как бесперебойник переделать в преобразователь напряжения 12/220 В

Преобразователь напряжения (инвертор) превращает постоянный 12-вольтовый ток в переменный, попутно повышая напряжение до 220 вольт. Средняя стоимость такого устройства – 60-70 долларов США. Однако даже у владельцев изношенных бесперебойников с функцией старта от батареи есть вполне реальный шанс получить работоспособный преобразователь фактически даром. Для этого нужно сделать следующее:

Вскрыть корпус ИБП.

Демонтировать аккумулятор, сняв с клемм накопителя два провода – красный (на плюс) и черный (на минус).

Демонтировать спикер – устройство звуковой сигнализации, похожее на сантиметровую шайбу.

Припаять к красному проводу предохранитель. Большинство конструкторов советуют использовать предохранители на 5 ампер.

Соединить предохранитель с контактом «входа» ИБП – гнезда, куда вставлялся кабель, соединяющий бесперебойник с розеткой.

Соединить черный провод со свободным контактом гнезда «входа».

Взять штатный кабель для подключения ИБП к розетке, срезать вилку. Подключить разъем в гнездо входа и определить цвета проводов, соответствующие красному и черному контактам.

Подсоединить провод от красного контакта к плюсу аккумулятора, а от черного – к минусу.

Внутреннее устройство ИБП Eaton 5P 1150i

Такую трансформацию допускают только бесперебойники с функцией старта от батареи. То есть ИБП должен изначально уметь включаться от аккумулятора, без подключения к розетке.

Если у ИБП есть штатная розетка – 220 вольт можно снимать с ее контактов. Если таковой розетки нет – ее заменит удлинитель, подключенный к гнезду «выхода» бесперебойника. Вилка удлинителя удаляется, после чего провода припаиваются к контактам гнезда «выхода».

Основные недостатки подобных преобразователей:

  • Рекомендуемое время работы такого инвертора – до 20 минут, поскольку ИБП не рассчитаны на длительную работу от аккумуляторов. Однако этот недостаток можно устранить, врезав в корпус ИБП компьютерный вентилятор, работающий от 12 В.
  • Отсутствие контроллера заряда аккумулятора. Пользователю придется периодически проверять напряжение на клеммах накопителя. Для устранения этого недостатка в конструкцию преобразователя можно врезать обычное автомобильное реле, припаяв красный провод за предохранителем к 87 контакту. При правильном подключении такое реле разомкнет подачу энергии при падении напряжения на аккумуляторе ниже 12 вольт.

Как из бесперебойника сделать блок питания

В этом случае из всей конструкции бесперебойника понадобится только трансформатор. Поэтому решившемуся на подобную переделку ИБП пользователю придется либо распотрошить весь ИБП, оставив только корпус и трансформатор, либо снять эту деталь, заготовив для нее отдельный корпус. Далее действуют по следующему плану:

С помощью омметра определяют обмотку с самым большим сопротивлением.Типовые цвета – черный и белый. Эти провода будут входом в блок питания. Если трансформатор остался в ИБП, то этот шаг можно пропустить – входом в самодельный блок питания в этом случае будет «входное» гнездо на торце ИБП, связующее прибор с розеткой.

Далее на трансформатор подают переменный ток на 220 вольт. После этого с оставшихся контактов снимают напряжение, подыскивая пару с разностью потенциалов до 15 вольт. Типовые цвета – белый и желтый. Эти провода будут выходом из блока питания.

Вход в блок питания формируют из проводов, по одну сторону от сердечника. Выход из блока формируют из проводов, расположенных с противоположной стороны.

На выходе из блока питания ставят диодный мост.

Потребители подключаются к контактам диодного моста.

Типовое напряжение на выходе из трансформатора – до 15 В, однако оно просядет после подключения к самодельному блоку питания нагрузки. Вольтаж на выходе конструктору такого устройства придется подбирать путем экспериментов. Поэтому практика использования трансформатора ИБП как основы блока питания для компьютера – это далеко не самая лучшая идея.

Переделка бесперебойника под зарядку

В этом случае не нужна минимальная трансформация, похожая на описанную абзацем выше. Ведь у бесперебойника есть своя батарея, которая заряжается по мере надобности. В итоге для превращения ИБП в зарядное устройство нужно сделать следующее:

Обнаружить первичный и вторичный контур трансформатора. Этот процесс описан абзацем выше.

Подать на первичный контур 220 вольт, врезав в цепь регулятор напряжения – в качестве такового можно использовать реостат для лампочек, заменяющий традиционный выключатель.

Регулятор поможет откалибровать напряжение на обмотке выходе в пределах от 0 до 14-15 вольт. Место врезки регулятора – перед первичной обмоткой.

Подключить к вторичной обмотке трансформатора диодный мост на 40-50 ампер.

Соединить клеммы диодного моста с соответствующими полюсами аккумулятора.

Уровень заряда аккумулятора контролируется по его индикатору или вольтметром.

Написать письмо

По любому вопросу вы можете воспользоваться данной формой:

Был старый Источник Бесперебойного Питания ИБП с умершим аккумулятором марки ippon back power pro 400
Платы у модельного ряда ippon back power pro 400 — 800 около одного данный способ должен к ним подойти
Модернизация увеличение мощности

Диод D13 нужно заменить на более мощный стандартный 1А поставить как минимум 1,5А.
Для ускоренного заряда увеличения напряжения, дополнительно припаять диод шоттки (меньше потерь падения напряжения) (минимум 1.5А 20В) параллельно D13 через тумблер.

Отключить или отпаять звуковой сигнал чтоб не надоедал

1. Режим GRN (Green power control) при включенном режиме и работе ибп от акб потреблением менее 100Ват отключит ИБП через 5 минут, так как не поймет что у него что то подключено и для защиты АКБ выключится чтоб лишний раз не разряжать можно так же сделать через тумблер.
Для отключения данного режима GRN отпаять ногу резистора R15A

2. Работа Автоматического Регулятора Напряжения (AVR), При отклонении входного напряжения на величину от 10% до 25%

3. STD стандартный режим впаяны оба резистора R5A, R5B

отпаять R5A, чтобы перевести UPS в режим STEP.
Тогда должна будет заработать еще и ступенчатая стабилизация напряжения.

Режим GEN выпаяны оба резистора R5A, R5B

4. выдаваемая мощность (платы заточены под разные нагрузки)
500VA R3B впаян R3C нет
400VA R3B и R3C нет
700VA R3B и R3C нет

Сделано на основе видео Ippon BPP и автоАКБ, подробно о переделках на плате.


Смотрите также

Комментарии 24

А кулеры работают во всех режимах? И от сети и от акб?

Привет от АКБ точно работают, от сети точно не помню всегда работают или включаются не особо тестил в этом режиме

Добрый день. А если к такому заводскому ИБП подключить АКБ 60 Ач от автомобиля и нагрузка будет 50 Вт (циркуляционный насос), то требуются какие либо переделки или штатная схема ИБП будет нормально работать?

До 100 ват будет выключается так как будет думать что ничего не подключенно. Надо выпаивать элемент . так же зарядка слабая будет плохо заряжать 60ач, так как большая ёмкость . а так в целом должно работать.

Нашёл ибп Ippon Smart power pro 2000. Написано выходная мощность 2000ВА. Пробовал подключить блоком питания на 12В, лампочки мигнут один раз и всё. Нашёл подробные характеристики, а там оказывается два аккума внутри были по 12В соединены последовательно, соответственно он требует 24В. И вот теперь вопрос, у меня то в машине 12В, можно ли как-то сделать чтоб от 12В работал или другой искать ибп? Заранее спасибо.

Можно ли вообще подключить другой трансформатор к бесперебойнику ?

Если параметры совпадают Напряжение и мощность то да можно. Но как узнать какие были параметры у родного трансформатора этого я не знаю если только где то в сервисной документации написано.

Как подключить другой трансформатор?Родного нет но есть поменьше

Не подскажу сам узнавал у производителя но ответа не получил так такого мол нужно обращаться в сервис где ремонтируют и спрашивать.

Служба технической поддержки IPPON консультирует пользователей только по вопросам, связанным с использованием продукции. Ваш вопрос, отнести к категории пользовательских вопросов не представляется возможным, т.к. он содержит явную сервисную направленность. Информация о совместимости запасных частей здесь не предоставляется.

Если вас интересует ремонт указанной модели ИБП, то для его ремонта рекомендуем обратиться в любой удобный вам авторизованный сервисный центр IPPON.

Как подключить другой трансформатор?Родного нет но есть поменьше

Делаем мощный инвертор из ИБП.

Часто в кулацком хозяйстве валяется без дела исправный источник бесперебойного питания (ИБП, UPS) с почившей аккумуляторной батареей. Предлагаю сделать из него источник напряжения 220 вольт в автомобиль. Конструкция ИБП может быть различной, но принцип одинаков.
1. Разбираем ИБП, выкидываем дохлый аккумулятор, откусываем клеммы от него, зачищаем концы.


2. Находим разъем, через который ИБП подключался к сети 220 в. В моем варианте правый нижний. Мы его используем для подключения к бортовой системе питания 12 в.


В моем варианте он подключается к плате через разъем, откусываем его. Если разъема нет, просто откусываем провода от платы, зачищаем концы.


3. Соединяем провода, шедшие к аккумулятору, с проводами от разъема на задней панели. Провода толстые, понадобится мощный паяльник. Не изолируем пока места пайки для последующего прозвона.


4. Находим гнездо прикуривателя и обычный компьютерный шнур (в моем варианте он уже без вилки). Если не предполагается использование инвертора на ходу в салоне авто – настоятельно рекомендую вместо гнезда прикуривателя использовать зажимы “крокодил” и подсоединять девайс прямо с аккумулятору.


Припаиваем гнездо прикуривателя (зажимы), соблюдая полярность ( красный “плюс”, черный – “минус”), изолируем места пайки.

5. Важный момент – что бы устройство не вопило, как ограбленный еврей, необходимо исключить внутренний динамик.




Снимать ради этого плату и отпаивать мне стало лениво – просто оторвал динамик плоскогубцами)))
В моем варианте пришлось закрепить трансформатор в направляющих, для этого идеально подошла дисконтная карта сети Астор, безвременно погибшей в пучине рынка)))


6. Собираем корпус устройства. Осталось только приделать стандартные розетки. Есть ИБП, у которых они предусмотрены конструкцией. Мне не повезло, пришлось портить переноску и шнур для подключения к ИБП.





7. Конструкция в сборе.


Настоятельно не рекомендую использовать устройство для питания мощных потребителей на заглушенном авто, высосет аккумулятор – глазом не успеете моргнуть!)))

«Что делать, когда пищит бесперебойник?» – Яндекс.Кью

Если бесперебойник постоянно пищит, это значит, что наступила не штатная ситуация. Устройство, издавая звуки, как бы предупреждает об этом. При этом звуковые сигналы, исходящие от него, могут быть:

Короткими;

Длинными;

Напоминать щелчки, гудки или писк.

Кроме того, ИБП может предупреждать и световыми сигналами. Для этого на большинстве моделей имеются специальные разноцветные индикаторы. Однако чаще всего бесперебойник издаёт какие-либо звуки.

Что они значат можно узнать в инструкции к устройству. При этом значения звуковых сигналов зачастую уникальны для конкретной модели. К примеру, если это apc back ups es (400/550/650/700), то данный ИБП, как и многие другие подобные устройства, издаваемым звуком предупреждает о следующем:

Бесперебойник начал работать от аккумулятора – 4 звуковых сигнала примерно каждые полминуты.

Активирован режим питания от батареи и при этом её заряд на исходе – короткий сигнал каждые 4 сек.

Проблемы с аккумулятором. Он не выдаёт нужного напряжения (примерно 13,5 вольт). В итоге батарея не способна обеспечить нужную ёмкость и бесперебойность энергоснабжения – короткие или длинные звуковые сигналы с большим интервалом.

Чрезвычайно низкий заряд батареи, который приближается к нулю – частые короткие сигналы периодичностью меньше 1 сек.

Аккумулятор необходимо зарядить либо устройство не подключено/неисправно/перегрелось – непрерывный постоянный и монотонный писк (часто сопровождается тем, что ИБП не включается).

К бесперебойнику подключено много устройств, суммарная мощность которых превышает рекомендованную – монотонный сигнал или короткие звуки.

Однако не пугайтесь, если при включении ваш бесперебойник пищит или издаёт короткий звуковой сигнал. Тем самым, он сообщает о начале работе, а не о какой-то неисправности!

При этом ещё раз напомним, что у разных моделей бесперебойника перечисленные выше ситуации могут обозначаться совершенно другими звуковыми сигналами.

Помимо этого, в некоторых случаях ИБП может даже издавать звуки, не похожие на писк. Скорее, создаётся впечатление, что устройство щёлкает или гудит. Например, такое бывает при:

Проблемах с модулем коррекции питания, что ведёт к скачкам напряжения – длинный гудок через каждые 1-2 минуты;

Низком напряжении на линии, которое опускается до 180-190 вольт (или, наоборот, «вылетает» за 220-230 В) – одиночные щелчки с различным интервалом от нескольких секунд до минуты.

Бесперебойник как инвертор, как сделать из бесперебойника инвертор

25.03.2016

Нередко возникает необходимость получения сетевого напряжения (220 Вольт) из аккумуляторной батареи. С такой проблемой сталкиваются дачники (в неэлектрифицированных домах) и любители автомобильных пикников. Для решения этой проблемы рекомендуется использовать инвертор. В данном случае – это устройство, преобразующее постоянное напряжение (12 Вольт), в переменное (220 Вольт). Подобный прибор можно купить в магазине, или сделать самому, из блока бесперебойного питания с неисправной батареей.

Принцип действия инвертора

Принцип действия инвертора основан на превращении постоянного электрического сигнала – в импульсный сигнал. Затем он повышается до необходимого уровня импульсным трансформатором. Положительным качеством инвертора, является наличие обратной связи, то есть контроллер преобразования импульсов (ШИМ контроллер) отслеживает выходное напряжение. При таком построении схемы выходное напряжение остается стабильным, даже при частичном разряде батареи.

По какому бы принципу не был построен блок бесперебойного питания, инвертор является его непременным элементом. Перед началом работ, следует уточнить (прочитав в интернете), к какой категории относиться источник бесперебойного питания. Существует несколько категорий ИБП: «Off-Line», «Line-Interactive» и «On-Line», с дельта-преобразованием, феррорезонансные и др. Но наибольшее распространение получили первые три. Индивидуальные особенности источников зависят от марки «бесперебойника».

Следует обратить внимание, что мощность подключаемой нагрузки не должна превышать мощности указанной на корпусе устройства, так как это может привести к выходу инвертора из строя.

В случае изготовления бесперебойника по технологии «On-Line», процессор может не разрешить запуск отключенного от сети устройства. Либо новая аккумуляторная батарея может некорректно им определятся. В обоих случаях придется изучить принципиальную схему устройства.

Для начала следует определиться с выбором аккумуляторной батареи. Ее напряжение не должно отличаться от напряжения заводской батареи ИБП, более чем на 2 Вольта. Основными характеристиками аккумулятора любого типа являются его напряжение и емкость.

Емкость – это способность аккумулятора запасать электрическую энергию. Она измеряется в ампер-часах. Например, теоретически батарея обладает емкостью в 20 ампер-часов, это значит, что она может питать нагрузку в 1 ампер – 20 часов. На практике есть много факторов, которые уменьшают время резервирования, начиная от саморазряда и заканчивая коэффициентом старения. Поэтому перед выбором аккумулятора, следует определить максимальный ток потребляемый нагрузкой и добавить 20-25% запаса.

Для проведения работ по переделке блока бесперебойного питания следует иметь средние знания в электронике (электротехнике) и уметь пользоваться инструментом для монтажа электронных схем.

При работах потребуется иметь: паяльник (40 Ватт), мультиметр, спирто-канифольную пасту (канифоль), припой (ПОС-60), монтажный провод, нож, пассатижи, кусачки и набор отверток для разборки корпуса ИБП. Также необходима принципиальная схема ИБП (ее легко можно найти в интернете).

Принципиальная схема

В простейшем случае, в категориях «Off-Line» и «Line-Interactive» выходное реле установлено по схеме минимального напряжения.

То есть, при наличии сетевого напряжения реле подтягивается и отключает инвертор от выхода устройства. В новом варианте следует установить вместо контактов «К 1. 1» тумблер размыкающий цепь. Тумблер должен иметь коммутационный ток, не менее тока потребляемого инвертором под нагрузкой.

Для подключения новой аккумуляторной батареи, следует разобрать корпус ИБП. Отпаять от платы старые соединительные провода для подключения аккумулятора и припаять новые (необходимой длины). После этого собрать корпус.

При установке инвертора в машину, при наличии свободного места, можно установить плату в любое свободное пространство (защищенное от влаги и пыли). Тумблер включения выводится в удобное для пользователя место.

Важно! Для подключения следует соблюдать полярность, иначе батареи будут выкипать и даже могут взорваться.

После включения переделанного устройства (неважно, автомобильного или стационарного), на его выходе появляется переменное напряжение – 220 Вольт. Что позволяет удовлетворить нужды потребителя (мини-холодильник, телевизор, компьютер).

Коммерческое предложение действительно на 26.09.2021 г.

Почему пищит бесперебойник

ИБП, или источники бесперебойного питания — спецоборудование, защищающее компьютер и содержимое жесткого диска при внеплановых, аварийных отключениях электроэнергии. Именно он дает пользователю лишних 15-20 минут, чтобы выполнить привальное выключение ПК, сохранить данные и работоспособность подключенной к нему техники. Бесперебойник выполняет серьезную функцию, поэтому, когда он начинает пищать или издавать посторонние звуки, игнорировать эти «симптомы» нельзя. Особенно если аварийные ситуации в районе — явление нередкое. Выясним, почему пищит бесперебойник и как расшифровать подаваемые им сигналы.

Почему появляются посторонние звуки?

ИБП состоит из накопителей энергии (аккумуляторов) и модулей, которые необходимы для выравнивания параметров тока. Емкости батарей хватает на 10 минут-полчаса. Временной промежуток энергообеспечения после отключения электричества зависит и от емкости встроенного аккумулятора, и от количества подключенной к UPS техники. Если в ходе эксплуатации спецоборудования с его компонентами возникают проблемы (сбои), появляется писк, щелчки, световые сигналы.

Важно! Все предлагаемые рынком бесперебойники сигнализируют о сбоях в работе звуковыми и (или) световыми сигналами.

Это могут быть длинные и короткие звуки, различная их комбинация. Интенсивное мигание лампочки или равномерное постоянное отсвечивание. Комбинаций сигналов много. UPS разных производителей оповещают пользователя о проблемах разными вариациями звуковой и световой тревоги. Уточнить, о чем конкретно сигнализирует техника, можно в технической документации к ней.

Типовые сигналы ИБП, которые нельзя игнорировать

Поняв почему (по каким причинам) пищит бесперебойник для компьютера, будет не лишним узнать, какие знаки тревоги требуют немедленного вмешательства пользователя. К ним относятся:

  • Периодические и постоянные звуковые. Не обязательно пользователь будет слышать только писк. Некоторые модели UPS щелкают, другие гудят, а третьи трещат. Есть и те, которые сигнализируют определенной комбинацией писков и гудков.
  • Световые. Если по какой-то причине произошел сбой в работе, бесперебойник начнет мигать красным, желтым или оранжевым индикатором на корпусе. Световые знаки тревоги могут не сопровождаться звуковыми сигналами, поэтому прятать UPS под стол (в шкаф, полку стола) не рекомендуют. Техника должна быть на виду, чтобы не пропустить предупреждающие знаки.
  • Комбинированные. Свет и звук сигнализируют о проблеме одновременно. При этом разным причинам сбоя отвечают свои комбинации тревоги. В инструкции по эксплуатации бесперебойника они обязательно указаны.

Связь с пользователем UPS поддерживает посредством специального блока.

Его основным компонентом является генератор световых и звуковых знаков. Он тоже может выйти из строя, поэтому к работе спецоборудования стоит присматриваться.

Что означают конкретные знаки тревоги?

Около 62.3% пользователей предпочитают ИБП торговой марки APC.

На их примере и рассмотрим расшифровку индикации проблем. Выяснив, почему пищит бесперебойник APC, легко определить, что делать в каждом конкретном случае. Стандартные сигналы для большинства моделей APC:
  • 4 подряд звуковых сигнала с интервалом в 30 секунд — ИБП работает от встроенной аккумуляторной батареи;
  • короткие писки каждые 4 секунды — заряд АКБ на исходе при входе ИБП в режим работы от батареи;
  • частые длинные (в некоторых моделях короткие) сигналы с интервалом до 1 секунды — неполадка с АКБ, который не выдает достаточного напряжения;
  • частые короткие писки с интервалом до 1 секунды — заряд АКБ приближается к 0%;
  • монотонный постоянный гудок (писк) — симптом перегрева UPS, выхода из строя компоненты или отсутствие подключения к технике. Очень часто такой знак тревоги указывает и на полную разрядку АКБ;
  • монотонные короткие щелчки (гудки) — к UPS подсоединено слишком много единиц техники. Если их суммарная мощность превышает заявленную, то спецоборудование будет щелкать без перерыва;
  • длинные гудки через равные интервалы времени (1.5-2 минуты) — скачки напряжения из-за неисправности моделей коррекции тока;
  • одиночное щелканье через разные промежутки времени (чередуются через несколько секунд, потом через несколько минут) — указывают на скачки напряжения (либо оно упало до 190 В, либо зашкаливает за 230 В).

Важно! Не стоит переживать, если бесперебойник постоянно пищит при включении (издает короткий одиночный сигнал). Это не знак тревоги, а сообщение пользователю о том, что техника готова к работе, все компоненты исправны.

Что делать при поступлении сигналов?

В технической документации описаны не только все знаки тревоги, но и рекомендации пользователю по устранению проблем. Строгое им следование восстановит бесперебойный режим работы спецоборудования. Если же инструкция по эксплуатации UPS утеряна, можно ориентироваться на следующие подсказки:

  • Короткие звуки одинаковой интенсивности (периодичность звучания может быть разной — 10-40 секунд).

Действие: выключить компьютер. Знаки тревоги указывают на аварийную ситуацию со светом. UPS перешел в режим работы от аккумулятора.

  • Короткие звуки нарастающей интенсивность (периодичность звучания сокращается — от 2секунд до 0.5 секунды и перерыв).

Действие: сохранить данные и выключить компьютер. Знаки тревоги указывают на разрядку АКБ. Не рекомендуется разряжать батарею до 0%, поскольку восстановить 100% заряд может не удастся.

  • Короткие (монотонные) постоянные гудки равной интенсивности (периодичность звучания равномерная).

Действие: отключить несколько устройств подключенных к UPS. Знаки тревоги сигнализируют о перегрузке. Значит, суммарная мощность превышает допустимую. Если дополнительные устройства не подключались, нужна диагностика спецоборудования.

  • Гудки через продолжительные интервалы (у некоторых моделей короткие, у других длинные).

Действие: диагностика UPS. Знаки тревоги указывают на проблемы с АКБ. Батарея не подает достаточного напряжения. Нет возможности обеспечить бесперебойный процесс питания техники.

  • Частые одиночное щелканье (интервал может быть различным).

Действие: рекомендуется выключить компьютер, пока не восстановится стабильное напряжение в сети. Редкие щелчки означают, что ИБП фиксирует скачки напряжения и компенсирует их. Если щелканье учащается, значит, сеть энергоснабжения работает крайне нестабильно — напряжение то опускается до 180 В, то поднимает до 230 В и выше.

  • Затяжной гудок (интервал не менее 2-2.5 минут).

Действие: отключение компьютера и диагностика бесперебойника. Такие сигналы указывают на сбои в работе блока корректировки питания. Работа в таком режиме неизбежно приведет к поломке техники.

  • Звуковой сигнал без пауз (тон может быть ровным или меняющимся).

Действие: отключить компьютер и отсоединить от бесперебойника всю технику. Знак тревоги указывает на перегрев или полный выход из строя спецоборудования.

Зная, что делать, когда бесперебойник пищит или издает другие звуки, можно своевременно отреагировать на проблему и устранить ее.

Стоит ли отключать звук?

Многие пользователи ПК отключают индикацию из-за навязчивости сигналов. Но делать этого не стоит. Велик шанс своевременно и правильно отреагировать на аварийную или внештатную ситуацию. Это может повлечь за собой массу неприятностей — от потери данных, хранящихся на жестком диске ПК, до выхода из строя дорогостоящего оборудования. Покупая и устанавливая источник бесперебойного питания, каждый пользователь должен принять тот факт, что техника будет периодически давать о себе знать «раздражающими» знаками тревоги.

Изучены 4 простых схемы источника бесперебойного питания (ИБП)

В этом посте мы исследуем 4 простых конструкции источника бесперебойного питания (ИБП) от сети 220 В с использованием батареи 12 В, которые могут быть поняты и сконструированы любым новым энтузиастом. Эти схемы можно использовать для управления соответствующим образом выбранным прибором или нагрузкой, давайте рассмотрим схемы.

Конструкция №1: Простой ИБП с использованием одной ИС

Представленная здесь простая идея может быть построена дома с использованием самых обычных компонентов для получения разумных выходных сигналов.Его можно использовать для питания не только обычных электроприборов, но и сложных устройств, например компьютеров. В его инверторной схеме используется модифицированная синусоидальная схема.

Источник бесперебойного питания с продуманными функциями может не быть критически необходимым для работы даже сложных устройств. Представленный здесь компромиссный проект системы ИБП вполне может удовлетворить потребности. Он также включает в себя встроенное универсальное интеллектуальное зарядное устройство.

Разница между ИБП и инвертором

В чем разница между источником бесперебойного питания (ИБП) и инвертором? Что ж, в широком смысле оба предназначены для выполнения фундаментальной функции преобразования напряжения батареи в переменный ток, который может использоваться для управления различными электрическими устройствами в отсутствие нашей домашней сети переменного тока.

Однако в большинстве случаев инвертор может не иметь многих функций автоматического переключения и мер безопасности, обычно связанных с ИБП.

Более того, инверторы в большинстве случаев не имеют встроенного зарядного устройства, в то время как все ИБП имеют встроенное автоматическое зарядное устройство для батарей, чтобы облегчить мгновенную зарядку соответствующей батареи при наличии сетевого переменного тока и переключить питание батареи в инверторный режим в тот момент. входное питание отсутствует.

Кроме того, все ИБП предназначены для производства переменного тока с синусоидальной формой волны или, по крайней мере, с измененной прямоугольной волной, очень похожей на ее синусоидальный аналог.Это, пожалуй, самая важная особенность ИБП.

Имея в своем распоряжении такое количество функций, нет никаких сомнений в том, что эти удивительные устройства должны стать дорогими, и поэтому многие из нас, принадлежащих к категории среднего класса, не могут заполучить их.

Я пытался создать ИБП, хотя и не сравнимый с профессиональными, но однажды построенный, определенно смогу достаточно надежно заменить сбои в электросети, а также, поскольку выход представляет собой измененную прямоугольную волну, подходит для работы со всеми сложными электронными устройствами. , даже компьютеры.


Все конструкции здесь автономного типа, вы также можете попробовать эту простую онлайн-схему ИБП


Понимание конструкции схемы

На рисунке рядом показана простая модифицированная квадратная конструкция инвертора, которая легко понятна, но все же включает в себя важные функции.

Микросхема SN74LVC1G132 имеет один логический элемент И-НЕ (триггер Шмитта), заключенный в небольшой корпус. Он в основном является сердцем каскада генератора и требует всего одного конденсатора и резистора для необходимых колебаний.Значение этих двух пассивных компонентов определяет частоту генератора. Здесь он рассчитан примерно на 250 Гц.

Вышеупомянутая частота применяется к следующему этапу, состоящему из одного декадного счетчика / делителя IC 4017 Джонсона. ИС сконфигурирована так, что ее выходы создают и повторяют набор из пяти последовательных выходов с высоким логическим уровнем. Поскольку входной сигнал представляет собой прямоугольную волну, выходные сигналы также генерируются в виде прямоугольных импульсов.

Список деталей для инвертора ИБП

R1 = 20K
R2, R3 = 1K
R4, R5 = 220 Ом
C1 = 0.095Uf
C2, C3, C4 = 10 мкФ / 25 В
T0 = BC557B
T1, T2 = 8050
T3, T4 = BDY29
IC1 = SN74LVC1G132 или один вентиль от IC4093
IC2 = 4017
IC3 = 7805 900- 1243 ТРАНСФОРМАТОР = 0–12 В / 10 А / 230 В

Зарядное устройство для батареи Секция

Базовые выводы двух пар Дарлингтонских парных транзисторов с высоким коэффициентом усиления и высокой мощности подключены к ИС таким образом, что она принимает и проводит на альтернативные выходы.

Транзисторы проводят (тандемно) в ответ на это переключение, и соответствующий сильный переменный потенциал протекает через две половины соединенных обмоток трансформатора.

Поскольку базовые напряжения на транзисторах от ИС поочередно пропускаются, результирующий прямоугольный импульс от трансформатора несет только половину среднего значения по сравнению с другими обычными инверторами. Это измеренное среднеквадратичное значение генерируемых прямоугольных волн очень похоже на среднее значение сетевого переменного тока, которое обычно присутствует в наших домашних розетках, и, таким образом, становится подходящим и подходящим для большинства сложных электронных устройств.

Настоящая конструкция источника бесперебойного питания полностью автоматическая и возвращается в режим инвертора в момент пропадания входной мощности.Это делается через пару реле RL1 и RL2; RL2 имеет двойной набор контактов для переключения обеих выходных линий.

Как объяснялось выше, ИБП также должен включать встроенное универсальное интеллектуальное зарядное устройство, которое также должно регулироваться по напряжению и току.

На следующем рисунке, который является неотъемлемой частью системы, показана небольшая интеллектуальная автоматическая схема зарядного устройства. Схема не только управляется напряжением, но также включает в себя конфигурацию защиты от перегрузки по току.

Транзисторы T1 и T2 в основном образуют точный датчик напряжения и никогда не позволяют верхнему пределу зарядного напряжения превышать установленный предел. Этот предел фиксируется путем соответствующей настройки предустановки P1.

Транзисторы T3 и T4 вместе следят за возрастающим потребляемым батареей током и никогда не позволяют ему достичь уровней, которые могут считаться опасными для срока службы батареи. В случае, если ток начинает выходить за пределы установленного уровня, напряжение на R6 переходит – 0,6 вольт, чего достаточно для срабатывания T3, который, в свою очередь, подавляет базовое напряжение T4, тем самым ограничивая любое дальнейшее повышение потребляемого тока.Значение R6 можно найти по формуле:

R = 0,6 / I, где I – величина зарядного тока.

Транзистор T5 выполняет функцию монитора напряжения и включает (деактивирует) реле в момент выхода из строя сети переменного тока.

Список деталей для зарядного устройства

R1, R2, R3, R4, R7 = 1K
P1 = 4K7 PRESET, LINEAR
R6 = СМ. ТЕКСТ
T1, T2, = BC547
T3 = 8550
T4 = TIP32C
T5 = 8050
RL1 = 12 В / 400 Ом, SPDT
RL2 = 12 В / 400 Ом, SPDT, D1 — D4 = 1N5408
D5, D6 = 1N4007
TR1 = 0-12 В, ТОК 1/10 АККУМУЛЯТОРА AH
C1 = 2200 мкФ / 25 В
C2 = 1 мкФ / 25 В

Конструкция № 2: ИБП с одним трансформатором для инвертора и зарядки аккумуляторов

В следующей статье подробно описывается простая схема ИБП на основе транзисторов со встроенной схемой зарядного устройства, которая может использоваться для дешевое получение бесперебойного сетевого питания в вашем доме, офисе, магазине и т. д.Схема может быть повышена до любого желаемого более высокого уровня мощности. Идея была разработана г-ном Сайедом Ксаиди.

Основным преимуществом этой схемы является то, что в ней используется один трансформатор для зарядки аккумулятора, а также для управления инвертором. Это означает, что вам не нужно включать отдельный трансформатор для зарядки аккумулятора в этой цепи.

Следующие данные были предоставлены г-ном Сайедом по электронной почте:

Я видел, что люди получают образование благодаря вашей почте.Итак, я думаю, вам следует объяснить людям эту схему.

В этой схеме есть нестабильный мультивибратор на транзисторах, как и у вас. Конденсаторы c1 и c2 имеют значение 0,47 для получения выходной частоты около 51.xx Гц, как я измерял, но она не является постоянной во всех случаях.

MOSFET имеет обратный диод большой мощности, который используется для зарядки аккумулятора, поэтому нет необходимости добавлять в схему специальный диод. Я показал принцип переключения с реле на схеме. RL3 должен использоваться с цепью отключения.

Эта схема очень проста, и я ее уже тестировал. Я собираюсь протестировать еще одну свою разработку, и поделюсь с вами, как только тест будет завершен. Он контролирует выходное напряжение и стабилизирует его с помощью ШИМ. Также в этой конструкции я использую обмотку трансформатора 140 В для зарядки и BTA16 для управления током зарядки. Будем надеяться на добро.

У вас все хорошо. Никогда не останавливайтесь, желаю вам прекрасного дня.

Дизайн № 3: Схема ИБП на базе IC 555

Третий вариант, описанный ниже, представляет собой простую схему ИБП с использованием ШИМ, которая становится совершенно безопасной для работы со сложным электронным оборудованием, таким как компьютеры, музыкальная система. и т.п.Весь блок обойдется вам примерно в 3 доллара. Встроенное зарядное устройство также включено в конструкцию, чтобы поддерживать аккумулятор всегда в заряженном состоянии и в режиме ожидания. Давайте изучим всю концепцию и схему.

Принципиальная схема схемы довольно проста, все дело в переключении выходных устройств в соответствии с приложенными хорошо оптимизированными импульсами ШИМ, которые, в свою очередь, переключают трансформатор для генерации эквивалентного индуцированного сетевого напряжения переменного тока, имеющего параметры, идентичные стандартному синусоидальному напряжению переменного тока. форма.

Работа схемы:

Принципиальная схема может быть понята с помощью следующих пунктов:

В схеме ШИМ используется очень популярная микросхема IC 555 для необходимой генерации импульсов ШИМ.

Предустановки P1 и P2 могут быть установлены точно так, как требуется для питания устройств вывода.

Выходные устройства будут точно реагировать на подаваемые импульсы ШИМ от схемы 555, поэтому тщательная оптимизация предустановок должна привести к почти идеальному коэффициенту ШИМ, который можно считать вполне эквивалентным стандартной форме сигнала переменного тока.

Однако, поскольку вышеупомянутые импульсы ШИМ применяются к основаниям обоих транзисторов, предназначенных для переключения двух отдельных каналов, это будет означать полный беспорядок, поскольку мы никогда не захотим переключать обе обмотки трансформатора вместе.

Использование вентилей НЕ для индуцирования переключения 50 Гц

Поэтому был введен еще один этап, состоящий из нескольких вентилей НЕ из IC 4049, который гарантирует, что устройства проводят или переключаются поочередно и никогда не все одновременно.

Генератор из N1 и N2; выполнять правильные прямоугольные импульсы, которые дополнительно буферизуются N3 — N6. Диоды D3 и D4 также играют важную роль, заставляя устройства реагировать только на отрицательные импульсы от вентилей НЕ.

Эти импульсы поочередно выключают устройства, позволяя проводить только одному каналу в любой конкретный момент.

Предустановка, связанная с N1 и N2, используется для установки выходной частоты переменного тока ИБП. Для 220 вольт он должен быть установлен на 50 Гц, а для 120 вольт он должен быть установлен на 60 Гц.

Список деталей для ИБП

R1, R2, R3 R4, R5 = 1K,
P1, P2 = по формуле,
P3 = 100K предустановка
D1, D2 = 1N4148,
D3, D4 = 1N4007,
D5 , D6 = 1N5402,
D7, D8 = стабилитрон 3 В
C1 = 1 мкФ / 25 В
C2 = 10n,
C3 = 2200 мкФ / 25 В
T1, T2 = TIP31C,
T3, T4 = BDY29
IC1 = 555,
N1 … N6 = IC 4049, номера контактов см. В таблице данных.
Трансформатор = 12-0-12 В, 15 А

Схема зарядного устройства батареи:

Если это ИБП, включение цепи зарядного устройства становится обязательным.

Учитывая низкую стоимость и простоту конструкции, в эту схему источника бесперебойного питания была включена очень простая, но достаточно точная конструкция зарядного устройства.

Глядя на рисунок, мы можем просто увидеть, насколько проста конфигурация.

Вы можете получить полное объяснение в этой статье о схеме зарядного устройства. Два реле RL1 и RL2 расположены так, чтобы сделать схему полностью автоматической. При наличии сетевого питания реле включаются и переключают сеть переменного тока непосредственно на нагрузку через N / O контакты.В то же время аккумулятор также заряжается через цепь зарядного устройства. В момент сбоя питания переменного тока реле переключаются и отключают сетевую линию и заменяют ее инверторным трансформатором, так что теперь инвертор берет на себя ответственность за подачу сетевого напряжения на нагрузку. , за миллисекунды.

Еще одно реле RL4 вводится для переключения контактов во время сбоя питания, так что аккумулятор, который находился в режиме зарядки, переводится в режим инвертора для необходимого генерирования резервного питания переменного тока.

Список деталей для зарядного устройства

R1 = 1K,
P1 = 10K
T1 = BC547B,
C1 = 100 мкФ / 25 В
D1 — D4 = 1N5402
D5, 6, 7 = 1N4007,
Все реле = 12 вольт, 400 Ом, SPDT

Трансформатор = 0-12 В, 3 А

Конструкция № 4: Конструкция ИБП 1 кВА

В последней конструкции, но, безусловно, самой мощной, обсуждается схема ИБП на 1000 Вт с питанием от входа +/- 220 В. , используя последовательно 40 шт. аккумуляторных батарей 12 В / 4 Ач. Работа под высоким напряжением делает систему относительно менее сложной и бестрансформаторной.Идею запросил Водолей.

Технические характеристики

Я ваш поклонник, успешно построил много проектов для личного использования и получил огромное удовольствие. Будьте здоровы. Теперь я собираюсь построить ИБП на 1000 Вт с другой концепцией (инвертор с высоким входным напряжением постоянного тока).

Я буду использовать батарею из 18-20 герметичных батарей, последовательно соединенных по 12 вольт / 7 Ач, чтобы получить 220+ вольт в качестве входа для бестрансформаторного инвертора.

Можете ли вы предложить простейшую возможную схему для этой концепции, которая должна включать зарядное устройство + защиту и автоматическое переключение при отказе сети. Позже я также добавлю солнечную энергию.

Конструкция

Предлагаемая схема ИБП мощностью 1000 Вт может быть построена с использованием следующих двух схем, первая из которых представляет собой секцию инвертора с необходимыми реле автоматического переключения. Вторая конструкция предусматривает автоматическое зарядное устройство.

Первая схема, изображающая инвертор мощностью 1000 Вт, состоит из трех основных ступеней.

T1, T2 вместе с соответствующими компонентами образуют входной дифференциальный усилительный каскад, который усиливает входные сигналы ШИМ от генератора ШИМ, который может быть синусоидальным генератором.

R5 становится источником тока для обеспечения оптимального тока дифференциального каскада и последующего каскада драйвера.

Секция после дифференциального каскада – это каскад драйвера, который эффективно поднимает усиленный ШИМ с дифференциального каскада до уровней, достаточных для запуска следующего каскада мощного полевого МОП-транзистора.

МОП-транзисторы выровнены двухтактным образом на двух батареях 220 В и, следовательно, переключают напряжения на их выводах стока / истока для получения требуемого выходного напряжения 220 В переменного тока без включения трансформатора.

Вышеупомянутый выход подключается к нагрузке через ступень переключения реле, состоящую из реле DPDT 12 В 10 А, пусковой вход которого поступает от электросети через адаптер переменного / постоянного тока 12 В. Это пусковое напряжение подается на катушки всех реле 12 В, которые используются в цепи для предполагаемых действий по переключению от сети к инвертору.

Список деталей для указанной выше цепи ИБП на 1000 Вт

Все резисторы CFR номиналом 2 Вт, если не указано иное.

R1, R3, R10, R11, R8 = 4k7
R2, R4, R5 = 68k
R6, R7 = 4k7
R9 = 10k
R13, R14 = 0,22 Ом 2 Вт
R12, R15 = 1K, 5 Вт
C1 = 470 пФ
C2 = 47 мкФ / 100 В
C3 = 0,1 мкФ / 100 В
C4, C5 = 100 пФ
D1, D2 = 1N4148
T1, T2 = BC556
T5, T6 = MJE350
T3, T4 = MJE340
0 Q1 = IRF
Q2 = FQP3P50

реле = DPDT, контакты 12 В / 10 А, катушка 400 Ом

Схема зарядного устройства для зарядки батарей постоянного тока 220 В.

Хотя в идеале задействованные батареи на 12 В должны заряжаться индивидуально через источник питания 14 В, с учетом простоты универсальное одно зарядное устройство на 220 В, наконец, было признано более желательным и легким в изготовлении.

Как показано на диаграмме ниже, поскольку требуемое напряжение зарядки находится в пределах 260 В, можно увидеть, что выход сети 220 В напрямую используется для этой цели.

Однако прямое подключение к сети может быть опасным для аккумуляторов из-за большого количества тока, которое оно включает, поэтому в конструкцию включено простое решение с использованием лампы серии 200 Вт.

Питание от сети подается через один диод 1N4007 и через лампу накаливания мощностью 200 Вт, которая проходит через переключающие контакты реле.

Первоначально полуволновое выпрямленное напряжение не может достичь аккумуляторов из-за того, что реле находится в выключенном состоянии.

При нажатии PB1 питание на мгновение достигает аккумуляторов.

Это вызывает соответствующий уровень напряжения, который должен генерироваться на 200-ваттной лампе и восприниматься опто-светодиодом.

Оптоискатель мгновенно реагирует и запускает сопутствующее реле, которое мгновенно активирует, фиксирует ВКЛЮЧЕНИЕ и поддерживает его даже после отпускания PB1.

Было видно, что лампочка на 200 Вт слегка светится, интенсивность которой зависит от состояния заряда аккумуляторной батареи.

Когда батареи начинают заряжаться, напряжение на 200-ваттной лампочке начинает падать до тех пор, пока реле не выключится, как только будет достигнут уровень полного заряда батареи. Это можно отрегулировать, настроив предустановку 4k7.

Выходной сигнал вышеуказанного зарядного устройства подается в аккумуляторную батарею через пару реле SPDT, как показано на следующей диаграмме.

Реле обеспечивают перевод аккумуляторов в режим зарядки до тех пор, пока есть вход от сети, и переводят их в инверторный режим при выходе из строя сети.

Источник бесперебойного питания: зачем он нужен вашему центру обработки данных

Основная цель центров обработки данных – обеспечить максимальное время безотказной работы всего своего оборудования. Они достигают этого за счет наличия резервных цепей связи, поддержания температуры на оптимальном уровне и обеспечения постоянного стабильного питания оборудования.В то время как коммерческие энергетические компании не могут гарантировать 100% бесперебойную работу своих услуг, центр обработки данных может поддерживать работу, используя источник бесперебойного питания или сокращенно « UPS ».

Что такое источник бесперебойного питания?

Как следует из названия, системы ИБП гарантируют, что оборудование никогда не теряет мощность. Существует множество различных типов и конструкций источников бесперебойного питания. Тем не менее, все они обеспечивают электроэнергией системы в случае, если коммерческий источник питания не работает.Ниже приведены некоторые из различных типов систем питания, которые часто встречаются в центре обработки данных:

  • Отдельный блок – отдельный блок ИБП имеет группу батарей, которые обеспечивают питание одного или нескольких компьютеров в событие отключения электроэнергии. Эта «резервная батарея» обычно может обеспечивать питание от нескольких минут до нескольких часов. Срок зависит от количества подключенного оборудования и конкретной модели ИБП.
  • Высокопроизводительный ИБП – Более крупные системы ИБП обычно имеют 6-12 розеток, к которым подключается компьютерное оборудование.Они работают так же, как отдельные устройства, но могут дольше обеспечивать питание большего количества устройств.
  • ИБП Full Data Center – В современных центрах обработки данных обычно используется централизованный банк батарей, которые обеспечивают питание всего объекта в случае отключения электроэнергии. Эти батареи обычно настроены на обеспечение бесперебойного питания до 30 минут, в течение которых дизельный генератор включится, чтобы поддерживать требуемую мощность на неопределенный срок.

Есть, конечно, бесчисленное множество моделей от множества разных компаний, производящих системы ИБП.Выбор подходящего для конкретной ситуации во многом будет зависеть от конкретной причины, по которой он вам нужен.

Для чего используется система ИБП?

Система ИБП обеспечивает питание оборудования, когда коммерческое питание отключается. Некоторые объекты будут использовать систему ИБП для питания всего объекта, в то время как другие будут подключать только необходимое оборудование. В любом случае цель этого оборудования – гарантировать отсутствие непредвиденных отключений электроэнергии из-за перебоев в подаче электроэнергии.

Крупные центры обработки данных также используют источники бесперебойного питания при обслуживании электрической системы.Электрики могут вручную разрешить установке отключать ИБП во время выполнения своей работы. Это помогает оборудованию оставаться в рабочем состоянии во время технического обслуживания. Это также гарантирует, что электрики или другие специалисты не сталкиваются с ненужными рисками.

Преимущества источника бесперебойного питания

Когда люди думают о преимуществах источника бесперебойного питания, они обычно сосредотачиваются только на том факте, что оборудование не станет недоступным во время отключения электроэнергии.Хотя это наиболее очевидное преимущество наличия системы такого типа, есть несколько других преимуществ:

  • Остановка скачков напряжения – Хорошая система ИБП имеет коммерческую подачу электроэнергии и будет перехватывать любые потенциальные скачки напряжения, так что они не повреждают оборудование. Это особенно важно для чувствительных электронных устройств.
  • Обеспечение равномерного электроснабжения – Электроэнергия не всегда проходит через розетку с постоянной скоростью.Небольшие колебания мощности не нарушат работу компьютерного оборудования, но со временем могут повредить его. Через ИБП проходит коммерческое питание, и в этом процессе он выравнивает распределение по оборудованию, чтобы предотвратить повреждение.
  • Снижение электрической нагрузки – Крупные центры обработки данных потребляют много электроэнергии. Те, у кого есть система ИБП с дизельным генератором, могут работать с коммерческой энергетической компанией для работы с генератором в периоды пиковой нагрузки (обычно в очень жаркие дни летом).Это приносит компании значительные кредиты от поставщика электроэнергии и помогает окружающему населению избежать перебоев в работе.

Где хранить систему ИБП

Добавляя ИБП в центр обработки данных, важно подумать о том, где он будет храниться. Системы ИБП могут быть размером от настольного компьютера до целой комнаты, полной батарей. Если ИБП обеспечивает питание всего объекта центра обработки данных, по соображениям безопасности ему требуется отдельное помещение.Однако для большинства систем ИБП будет установлен рядом с оборудованием, которое он будет питать.

При использовании ИБП для защиты оборудования в серверной стойке, например, лучше всего установить ИБП на полках внутри стойки. Это позволяет ИБП находиться рядом с оборудованием. Это также означает, что вы можете включить электрические кабели в общую систему организации кабелей. При выборе точного места для ИБП в серверной стойке обязательно учитывайте тепловыделение.Хотя стандартная система ИБП не выделяет много тепла, она все же может выиграть от хорошей вентиляции.

Многие менеджеры центров обработки данных устанавливают по одному ИБП в каждую стойку, что является эффективным вариантом. В других ситуациях может иметь смысл разместить несколько больших систем ИБП в одной стойке, и кабели питания для каждого ряда проходят в эту стойку. Пока все основное оборудование может получать питание через ИБП, предприятие сможет получить все преимущества от этих важных систем.

Сводка

Название статьи

Источник бесперебойного питания: зачем он нужен вашему центру обработки данных – RackSolutions

Описание

Источник бесперебойного питания, или сокращенно ИБП, представляет собой систему резервных батарей, которая обеспечивает непрерывное питание оборудования в случае выхода из строя.

Автор

Харлан Гатлин

Имя издателя

RackSolutions

Логотип издателя

Источники бесперебойного питания (ИБП) Часто задаваемые вопросы

ИБП, совместимый с генератором

Если у вас есть свободное место, подключение генератора к ИБП гарантирует, что ваша система резервного питания выдержит все мыслимые перебои в работе.Когда ИБП и генератор устанавливаются вместе, роль ИБП заключается в поддержании мощности в течение от одной до пяти минут, т.е. столько времени требуется генератору для запуска.

Не все ИБП хорошо сочетаются с генератором. Ознакомьтесь с шестью соображениями по достижению гармонии между генератором и ИБП, чтобы узнать больше о выборе ИБП для вашего генератора.

Литий-ионный аккумулятор ИБП

Свинцово-кислотные батареи с клапанным регулированием (VRLA) уже давно являются отраслевым стандартом для батарей ИБП.Eaton теперь предлагает литий-ионные батареи в качестве альтернативы. Литий-ионные батареи имеют более длительный срок службы, меньшую занимаемую площадь и более быстрое время перезарядки по сравнению с батареями VRLA. ИБП с литий-ионным аккумулятором в течение срока службы вашего ИБП значительно сэкономит на эксплуатационных расходах.

Узнайте больше о предложениях Eaton литий-ионных аккумуляторов.

ИБП с чистой синусоидой

Не вся мощность переменного тока (AC) создается одинаково, и любой, кто использует высокочувствительное медицинское или сетевое оборудование, знает это.Когда ИБП работает от резервной батареи, вырабатываемый им электрический ток имеет формы волны, которые являются либо чистыми синусоидальными волнами, либо модифицированными синусоидальными волнами. Большинство ИТ-оборудования может – и работает – бесперебойно на модифицированном синусоидальном токе. Для более чувствительного оборудования, такого как медицинские аппараты для визуализации, телекоммуникационные системы и критически важные серверы, ИБП с синусоидальной волной стоит вложенных средств, чтобы избежать повреждений и снижения эффективности в течение всего срока службы оборудования.

Масштабируемый модульный ИБП

Модульные ИБП

обеспечивают гибкость для расширения вашего ИБП по мере роста ваших потребностей в электроэнергии.В отличие от обычных ИБП, которые требуют от вас покупки дополнительных ИБП или более крупных моделей заранее, модульные системы ИБП позволяют платить по мере роста, поэтому ваша система защиты электропитания никогда не препятствует вашему росту.

ИБП с возможностью работы в сети

Если у вас есть децентрализованная архитектура защиты электропитания, вы знаете, как важно иметь ИБП с возможностями сетевого мониторинга и управления. Удаленный контроль всех ваших ИБП – это не только удобство. Это позволяет быстро решать проблемы, не тратя время на переезды с сайта на сайт.

Карты сетевого подключения

Eaton предназначены для использования в качестве дополнения к любому ИБП Eaton с возможностью подключения к сети. Добавление карты связи позволяет контролировать ИБП через веб-интерфейс или подключенное программное обеспечение.

Гигабитная сетевая карта

Eaton имеет расширенные функции кибербезопасности, включая более надежное шифрование, настраиваемую политику паролей и использование подписанных сертификатов CA и PKI в соответствии с UL 2900-2-2.

ИБП, соответствующий TAA

Для правительственных приложений, требующих продукции американского производства, Eaton предлагает линейку ИБП, соответствующих требованиям TAA.Однофазные и трехфазные ИБП, соответствующие требованиям TAA, доступны в широком диапазоне номинальных мощностей.

Как работают системы бесперебойного питания (ИБП) ~ Изучение электротехники

ИБП означает источник бесперебойного питания. Система ИБП – это автономный источник переменного тока, который используется для питания чувствительных электронных нагрузок, таких как вычислительные центры, телефонные станции и многие системы управления и мониторинга промышленных процессов. Для этих приложений требуется доступное и качественное питание.

Решение ИБП для чувствительных электрических нагрузок используется для обеспечения интерфейса питания между электросетью и чувствительными нагрузками, обеспечивая напряжение, равное:

1. Отсутствие сбоев в электроснабжении и соблюдение строгих правил

.

допуски, требуемые нагрузками.

2. Доступен в случае отключения электроэнергии в пределах указанных допусков

Системы ИБП удовлетворяют требованиям пунктов 1 и 2 выше в отношении доступности и качества электроэнергии на:

1.Обеспечение нагрузки напряжением, соответствующим строгим допускам, за счет использования

инвертор

2. Обеспечение автономного альтернативного источника за счет использования батареи

3. Приступить к замене электросети без времени переключения, то есть без перебоев в подаче питания на нагрузку, с помощью статического переключателя.

Эти характеристики делают ИБП идеальным источником питания для всех чувствительных приложений, поскольку они обеспечивают качество и доступность электроэнергии независимо от состояния электросети.

Основные части системы ИБП

ИБП состоит из следующих основных компонентов:

1. Выпрямитель / зарядное устройство, вырабатывающее постоянный ток для зарядки аккумулятора и питания инвертора

2. Инвертор, который вырабатывает качественную электроэнергию без каких-либо сбоев в электроснабжении, особенно микроперебоев, и находится в пределах допусков, совместимых с требованиями чувствительных электронных устройств.

3. Батарея, обеспечивающая достаточное время резервного питания для обеспечения безопасности жизни и имущества путем замены электросети по мере необходимости.

4.Статический переключатель, полупроводниковое устройство, которое передает нагрузку от

.

инвертор в сеть и обратно, без перебоев в подаче электроэнергии

Типы статических систем ИБП

Типы статических ИБП определены стандартом IEC 62040. В стандарте выделяются три режима работы ИБП:

1. Пассивный режим ожидания (также называемый автономным)

2. Линия интерактивная

3. Двойное преобразование (также называемое онлайн)

Эти определения касаются работы ИБП по отношению к источнику питания, включая распределительную систему перед ИБП.Стандарт МЭК 62040 определяет следующие термины:

а. Первичная мощность: обычно постоянно доступная мощность, которую обычно обеспечивает

электроэнергетическая компания, но иногда и собственное поколение пользователя

б. Резервная мощность: мощность, предназначенная для замены основного питания в случае

сбой первичного питания

c. Питание байпаса: питание подается через байпас

ИБП, работающий в пассивном режиме ожидания

Принцип работы :

Инвертор подключается параллельно входу переменного тока в режиме ожидания, как показано ниже:

ИБП в пассивном режиме ожидания.Фото: Schneider Electric


Нормальный режим работы

В нормальном режиме работы нагрузка питается от электросети через фильтр, который устраняет определенные помехи и обеспечивает некоторую степень регулирования напряжения (IEC 62040 определяет некоторую форму регулирования мощности). Инвертор работает в пассивном режиме ожидания.

Работа в режиме резервного аккумулятора

В режиме резервного питания от батареи, когда входное напряжение переменного тока выходит за пределы допустимых значений для ИБП или отсутствует электроснабжение, инвертор и аккумулятор включаются, чтобы обеспечить непрерывную подачу питания на нагрузку после очень короткого переключения менее 10 мс. время.ИБП продолжает работать от батареи до тех пор, пока не истечет время резервного питания от батареи или пока сетевое питание не вернется в нормальное состояние, что приведет к переключению нагрузки обратно на вход переменного тока (нормальный режим).

Заявление

Эта конфигурация представляет собой компромисс между приемлемым уровнем защиты от помех и стоимостью. Его можно использовать только с малой номинальной мощностью менее 2 кВА.

Ограничения

Этот ИБП работает без реального статического переключателя, поэтому для переключения нагрузки на инвертор требуется определенное время.Это время приемлемо для некоторых индивидуальных приложений, но

несовместимо с характеристиками, требуемыми более сложными, чувствительными системами

(крупные вычислительные центры, телефонные станции и др.). Кроме того, частота не регулируется, и нет байпаса.

ИБП в линейно-интерактивном режиме

Инвертор подключается параллельно входу переменного тока в резервной конфигурации, но также заряжает аккумулятор. Таким образом, он взаимодействует с источником входного переменного тока, как показано ниже:

ИБП в линейно-интерактивном режиме.Фото: Schneider Electric


Нормальный режим работы

В нормальном режиме работы на нагрузку подается стабилизированная мощность через параллельное соединение входа переменного тока и инвертора. Инвертор работает, чтобы обеспечить согласование выходного напряжения и / или зарядить аккумулятор. Выходная частота зависит от входной частоты переменного тока.

Работа в режиме резервного аккумулятора

В этом режиме работы, когда входное напряжение переменного тока выходит за указанные допуски для ИБП или отсутствует электроснабжение, инвертор и аккумулятор включаются, чтобы обеспечить непрерывную подачу питания на нагрузку после переключения без прерывания с использованием статического переключателя. который также отключает вход переменного тока, чтобы предотвратить прохождение мощности от инвертора вверх по потоку.ИБП продолжает работать от батареи до тех пор, пока не истечет время резервного питания от батареи или пока сетевое питание не вернется в нормальное состояние, что приведет к переключению нагрузки обратно на вход переменного тока (нормальный режим).

Работа в режиме байпаса

Этот тип ИБП может быть оборудован байпасом. В режиме байпаса, если одна из функций ИБП выходит из строя, нагрузка может быть переключена на вход байпаса переменного тока (питается от сети или в режиме ожидания, в зависимости от установки).

Применение и ограничение

Эта конфигурация ИБП не очень подходит для регулирования чувствительных нагрузок в диапазоне от средней до высокой мощности, поскольку регулирование частоты невозможно.По этой причине он редко используется, кроме как для низких номинальных мощностей.

ИБП, работающий в режиме двойного преобразования (онлайн)

Принцип работы:

В этом типе ИБП инвертор подключается последовательно между входом переменного тока и приложением, как показано ниже:

ИБП в режиме двойного преобразования. Фото: Schneider Electric


Нормальный режим работы

Во время нормальной работы вся мощность, подаваемая на нагрузку, проходит через выпрямитель / зарядное устройство и инвертор, которые вместе выполняют двойное преобразование (переменный ток в постоянный ток в переменный), отсюда и название.

Работа в режиме резервного аккумулятора

В режиме резервного питания от батареи, когда входное напряжение переменного тока выходит за пределы допустимых значений для ИБП или отсутствует сетевое питание, включаются инвертор и аккумулятор, чтобы обеспечить непрерывную подачу питания на нагрузку после переключения без прерывания с использованием статического переключателя. ИБП продолжает работать от батареи до тех пор, пока не истечет время резервного питания от батареи или пока сетевое питание не вернется в нормальное состояние, что приведет к переключению нагрузки обратно на вход переменного тока (нормальный режим).

Работа в режиме байпаса

Этот тип ИБП обычно оборудован статическим байпасом, который иногда называют статическим переключателем. Нагрузка может быть переключена без прерывания на вход байпаса переменного тока (питается от сети или в режиме ожидания, в зависимости от установки) в случае отказа ИБП, переходного процесса тока нагрузки (бросков тока или тока повреждения) или пиков нагрузки. Наличие байпаса предполагает, что входная и выходная частоты идентичны, и если уровни напряжения не совпадают, требуется байпасный трансформатор.

Для определенных типов нагрузки ИБП должен быть синхронизирован с питанием байпаса, чтобы обеспечить непрерывность питания нагрузки. Кроме того, когда ИБП находится в режиме байпаса, помехи на входе источника переменного тока могут передаваться непосредственно на нагрузку, поскольку инвертор больше не вмешивается. Другая линия байпаса, часто называемая байпасом для обслуживания, доступна для целей технического обслуживания. Он замыкается ручным переключателем.

Источник бесперебойного питания – обзор

13.5 Источники бесперебойного питания

Источники бесперебойного питания (ИБП) используются для критических приложений, где отказ источника питания, даже кратковременный, недопустим.Компьютерные системы являются хорошим примером такого применения, как критически важные системы управления, системы жизнеобеспечения и т. Д. Для продолжения питания нагрузки в случае сбоя входящей электросети должен быть доступен локальный источник энергии. В случае крупных установок, например, в больнице, это, скорее всего, подача топлива для резервной дизель-генераторной установки. Однако это выходит за рамки данного текста.

Термин ИБП обычно применяется к установкам гораздо меньшего размера (от нескольких сотен ВА до нескольких сотен кВА), где в качестве местного накопителя энергии используется батарея.Понятно, что данная батарея способна обеспечивать большое количество энергии в течение короткого времени или меньшее количество энергии в течение длительного времени. Некоторым компьютерным системам необходимо просто завершить работу в установленном порядке за относительно короткое время, тогда как другие критически важные приложения должны оставаться в рабочем состоянии.

ИБП состоит из трех основных строительных блоков. Это

1.

Зарядное устройство или выпрямитель батареи (преобразователь переменного тока в постоянный) для преобразования входящего сетевого питания в напряжение постоянного тока.c. для зарядки аккумулятора. Постоянный ток выход также может использоваться в качестве источника энергии инвертора в нормальном режиме работы.

2.

Батарея для обеспечения энергии, необходимой в случае сбоя в электросети.

3.

Инвертор (преобразователь постоянного тока в переменный) для преобразования постоянного тока. питание выпрямителя или аккумулятора на необходимый переменный ток. выход.

Любой из преобразователей с трансформаторной связью, описанных в разделе 13.4 можно использовать как инвертор, сняв выпрямление со вторичной обмотки. Хорошим примером является полная мостовая схема, показанная на рисунках 13.36 и 13.37. Здесь действие четырех переключателей приводит к подаче напряжения переменной полярности на нагрузку, преобразуя постоянный ток. вход в переменный ток выход.

Существует две основные конфигурации ИБП, показанные на рисунках 13.43 и 13.44. В первом случае конфигурации «on line» ИБП подключается последовательно между сетью питания и нагрузкой и, следовательно, всегда находится в цепи.Во втором случае конфигурации «off line» он подключается параллельно к источнику питания, ожидая в пассивном режиме ожидания, чтобы взять на себя обслуживание выхода, когда это необходимо.

Рис. 13.43. Конфигурация ИБП «on line» или «двойное преобразование».

Рис. 13.44. Конфигурация ИБП «офлайн» или «пассивный резерв».

Конфигурация «on line» или «двойное преобразование» (рисунок 13.43) используется для более крупных и критически важных приложений ИБП.Напряжение и частота на выходе могут точно регулироваться одним ИБП, поскольку инвертор всегда включен в цепь. Это также позволяет преобразовывать одно напряжение, частоту или фазу питания в другое. Он также обеспечивает хорошую фильтрацию между входом сети и нагрузкой и действительно бесперебойное переключение между сетью и резервным аккумулятором. Обозначение «в сети» относится к тому факту, что поток энергии всегда проходит через инвертор. Термин «двойное преобразование» означает двойное, a.c. к постоянному току и d.c. в переменный ток, преобразование между входом и выходом.

Конфигурация «off-line» или «пассивный режим ожидания» (рисунок 13.44) используется для небольших (несколько кВА или меньше) менее важных приложений ИБП. В этом случае требуется цепь управления, чтобы определить, что входящее сетевое питание больше не находится в пределах допустимого отклонения. Когда это состояние обнаруживается схемой управления, она запускает инвертор и приводит в действие переключатель, чтобы изолировать выход от сети.Последнее необходимо для предотвращения «обратного тока», т. Е. ИБП питает все другие нагрузки, также подключенные к той же цепи питания от сети. Переключатель может быть электронным или электромеханическим. Скорость переключения должна быть как можно более высокой, чтобы свести к минимуму неизбежное прерывание подачи питания. В современных ИБП переключение может занять всего 10 мс (половина цикла 50 Гц переменного тока). ИБП не может контролировать выходное напряжение или частоту, когда нагрузка подключена непосредственно к электросети.По той же причине его нельзя использовать для преобразования между различными напряжениями питания, частотами или фазами. Чтобы переключение было быстрым, частота и фаза инвертора должны быть синхронизированы с таковой входящего источника питания.

Термин «линейно-интерактивный» можно найти в некоторой литературе для описания конкретной формы «автономной» конфигурации, в которой используется схема инвертора, которая включает в себя функции как выпрямителя, так и инвертора.

Компьютерный источник бесперебойного питания (ИБП) – NeweggBusiness – NeweggBusiness

Для чего нужен ИБП?

Рассмотрим следующую ситуацию, если в вашей организации не развернуты ИБП. Во время сильного шторма ударяет молния и затемняет. Вы не знаете, как долго это продлится, ваши сотрудники просто потеряли всю свою несохраненную работу, а электронное оборудование могло быть повреждено. Если бы ваша организация использовала источники бесперебойного питания в критических областях, ваши сотрудники могли бы сохранить свою работу, безопасно отключить свои рабочие станции, а ваше оборудование было бы защищено от перенапряжения.

ИБП не только позволяет вашим сотрудникам сохранять свою работу и безопасно отключать свои рабочие столы, но и защищает от скачков и пониженного напряжения. Однако они не являются генераторами энергии, которые могут обеспечивать работу рабочих станций вашей организации в течение продолжительных периодов простоя. Скорее, они обеспечивают питание и работу вашего оборудования, в то время как резервные генераторы энергии – если они у вас есть – запускаются и начинают подавать питание.

Соображения

Если приведенная выше информация о преимуществах ИБП является чем-то, что ваша организация находит интригующей и хотела бы использовать их в своих офисах, то вот некоторые соображения по выбору идеального ИБП.

Типы источников бесперебойного питания

Существует три основных типа источников питания, различающихся по назначению и стоимости.

  • Резервный ИБП – Самый простой тип и недорогой ИБП, резервный ИБП, по сути, является резервной батареей, которая может подавать питание, когда она замечает, что розетка перестала ее подавать или ее недостаточно. Когда розетка обеспечивает нормальное питание, ИБП заряжает аккумулятор до полной емкости.
  • Линейно-интерактивный ИБП – Линейно-интерактивный источник бесперебойного питания представляет собой шаг вперед по сравнению с резервным устройством и имеет встроенный трансформатор, который может смягчать некоторые колебания напряжения. Хотя резервный ИБП очень полезен при перебоях в подаче электроэнергии, он не предназначен для работы с небольшими колебаниями мощности.
  • Онлайн-ИБП – Онлайн-ИБП – самый дорогой вариант, но он предлагает наибольшую функциональность.В то время как резервные и линейно-интерактивные ИБП неактивны, пока питание подается регулярно, онлайн-ИБП всегда изменяет мощность от стены. Он действует как посредник, который всегда сдерживает силу, чтобы сгладить даже малейшие колебания. Онлайн-ИБП также обычно имеют большие батареи, чем резервные или линейно-интерактивные ИБП. Они идеально подходят для центров обработки данных, в которых используется такое оборудование, как серверные системы и другое дорогостоящее оборудование.
Мощность

Убедитесь, что ИБП обеспечивает достаточную мощность для оборудования, которое будет к нему подключено.Сложите общую мощность всего оборудования, которое будет подключено к ИБП, и попытайтесь найти такое, которое обеспечивает несколько минут мощности для такой мощности. Например, если вы подсчитали, что ваше оборудование потребляет всего 500 Вт, найдите ИБП, который может обеспечивать 500 Вт в течение нескольких минут, а не ИБП, который может обеспечивать 500 Вт, а только в течение нескольких секунд.

Розетки

Постарайтесь найти ИБП с достаточным количеством розеток для вашего оборудования. Однако будьте осторожны при просмотре цифр, поскольку не все розетки ИБП могут питаться от резервной батареи.Например, ИБП с шестью розетками может подавать питание от резервного аккумулятора только на три розетки, в то время как остальные три просто защищены от перенапряжения.

Совместимость с операционной системой

Некоторые ИБП имеют возможность предупреждать ваш персонал через свои рабочие станции при отключении электроэнергии, что им следует сохранить всю работу и безопасно выключить свои компьютеры.

5 различий между источником бесперебойного питания (ИБП) и генераторами

Что лучше: источник бесперебойного питания или генератор? Вот почему владельцы коммерческой недвижимости во Флориде должны учитывать и то, и другое.

Ключевые выводы:

  • Выбор между источником бесперебойного питания (ИБП) и генератором может быть трудным решением.
  • Генератор предлагает резервный источник питания, а ИБП защищает критически важные устройства и электронику от скачков напряжения, но на этом различия между ними не заканчиваются.
  • Если вы рассматриваете генератор или ИБП, может быть полезно рассмотреть и то, и другое, чтобы обеспечить полную защиту вашего бизнеса от перебоев в подаче электроэнергии.
  • Universal Electrical Services исключает догадки в споре об ИБП и генераторах и может помочь вам найти лучший способ защиты от перебоев в подаче электроэнергии.

Если в вашей коммерческой собственности отключится электричество, это может вызвать панику (и это справедливо). Может пройти некоторое время, прежде чем будет восстановлено электричество, и до тех пор, как бизнес будет работать без электричества?

С другой стороны, резервный источник питания может иметь огромное значение, особенно для бизнес-операторов в Южной Флориде.Фактически, использование ИБП и генератора может поддерживать электричество (по крайней мере, временно) во время отключения и избежать повреждения критически важных устройств и электроники.

Источник бесперебойного питания и генератор: вот что вам нужно знать

Споры между ИБП и генератором продолжаются, потому что обе системы обеспечивают жизнеспособный резервный источник питания. Но чтобы получить максимальную отдачу от резервного источника питания, вам необходимо знать различия между ИБП и генератором.

Различия между ИБП и генератором включают:

1. ИБП часто питается от батарей

В чем разница между работой ИБП и генератора, поскольку каждый из них имеет свой источник питания. ИБП обычно включает в себя батарею, которая поддерживает работу системы в течение ограниченного времени. Система также работает практически мгновенно, поскольку она может определить момент отключения электроэнергии.

Для сравнения, генератор может питаться от множества различных источников энергии – от простого ручного кривошипа до большого дизельного двигателя.Кроме того, генератору может потребоваться несколько минут, прежде чем он восстановит подачу электричества к приборам и электронике после отключения электроэнергии.

2. Генератор может иметь передаточный переключатель

Если вы считаете, что генератора достаточно для поддержания работы всех критических систем во время отключения электроэнергии, подумайте еще раз. Генератор обычно имеет переключатель, который позволяет вам питать компьютерные системы, внутреннее освещение и другие важные электрические цепи в здании.

Передаточный выключатель генератора соединен с коробкой подачи питания, которая выглядит как электрическая розетка, подключенная к стене здания.Итак, если пропало электричество, вы можете подключить генератор к коробке ввода питания. Однако перед этим убедитесь, что все передаточные переключатели коробки находятся в положении «выключено». Затем запустите генератор и временно восстановите подачу питания на важные электрические цепи. Конечно, установите только необходимые переключатели в положение «включено»; в противном случае существует риск перегрузки коробки подачи питания.

Вам не нужно беспокоиться о переключателе, если вы используете ИБП. Вместо этого ИБП обычно подключают к электрической розетке и любым электрическим устройствам, которые необходимо защитить во время отключения электроэнергии.ИБП защищает одно или несколько электрических устройств, в зависимости от типа использования системы.

3. Количество вариантов генераторов превышает количество доступных систем ИБП

Что касается опций, количество предлагаемых генераторов превышает количество систем ИБП на рынке.

Популярные типы генераторов включают:

  • Бензин: Просты в эксплуатации и, как правило, более доступны по цене, чем другие типы генераторов
  • В режиме ожидания: Работают автоматически, работают на дизельном топливе и могут проработать 8 часов и более резервной мощности
  • Дизель: Используйте дизельный двигатель и электрический генератор и может быть более эффективным, чем другие варианты генератора
  • Природный газ: Имеют низкий уровень выбросов и стоимость владения по сравнению с бензиновыми и дизельными двигателями генераторы
  • Портативный: Используйте двигатель внутреннего сгорания, работающий на газе или дизельном топливе, который приводит в действие небольшую турбину для выработки энергии

Между тем существует три типа систем ИБП:

  • Двойное преобразование онлайн: Требуется входящий источник питания переменного тока, преобразует его в постоянный ток, а затем преобразует обратно в переменный ток
  • Линейно-интерактивный: Предлагает кондиционирование питания и батарею ry backup
  • Offline: Защита от скачков напряжения за счет быстрого переключения на питание от батареи при обнаружении прерывания питания

Оценка различных типов генераторов и систем ИБП является платной.Таким образом, будет проще взвесить плюсы и минусы различных генераторов и систем ИБП и определить, какие из них работают лучше всего, исходя из ваших требований к резервному питанию.

4. ИБП защищает от скачков напряжения

Помимо резервного источника питания, ИБП может определять и устранять несоответствия напряжения и частоты, нарушения электросети и другие нестабильные факторы в источнике питания. Таким образом, ИБП – отличный вариант для защиты компьютеров, телекоммуникационного оборудования, центров обработки данных и другого критически важного оборудования от повреждений, вызванных отключением электроэнергии.

5. Самого по себе генератора часто бывает недостаточно

Генератор может быть отличным выбором для владельцев недвижимости, которым требуется резервное питание для второстепенных приборов и электроники. Но, если вам нужна качественная энергия, вам может понадобиться генератор и ИБП. Используя генератор и ИБП, вы можете поддерживать временный источник питания во время сбоя и защищать критически важные системы от скачков напряжения.

Итоги по системам бесперебойного питания и генераторам

Если вы сомневаетесь в выборе системы ИБП или генератора для своего бизнеса, вы можете рассмотреть оба варианта.Если вы сотрудничаете с UES, вы можете узнать о системах ИБП и генераторах и убедиться, что ваше здание хорошо оборудовано для защиты от перебоев в подаче электроэнергии.

Мы понимаем, что перебои в подаче электроэнергии могут нанести ущерб любому объекту, и стремимся уменьшить или устранить эти проблемы. Для достижения своей цели мы прислушиваемся к вашим потребностям и разрабатываем экономичные решения. Лучше всего то, что мы обеспечиваем высочайшее качество нашей работы, поэтому вы можете получить систему ИБП, генератор или и то, и другое в соответствии с вашим запросом.

Наша команда готова обсудить системы ИБП, генераторы и другие электрические услуги для владельцев коммерческой недвижимости. Чтобы узнать больше или запланировать бесплатную консультацию, свяжитесь с нами сегодня.

Добавить комментарий

Ваш адрес email не будет опубликован.
