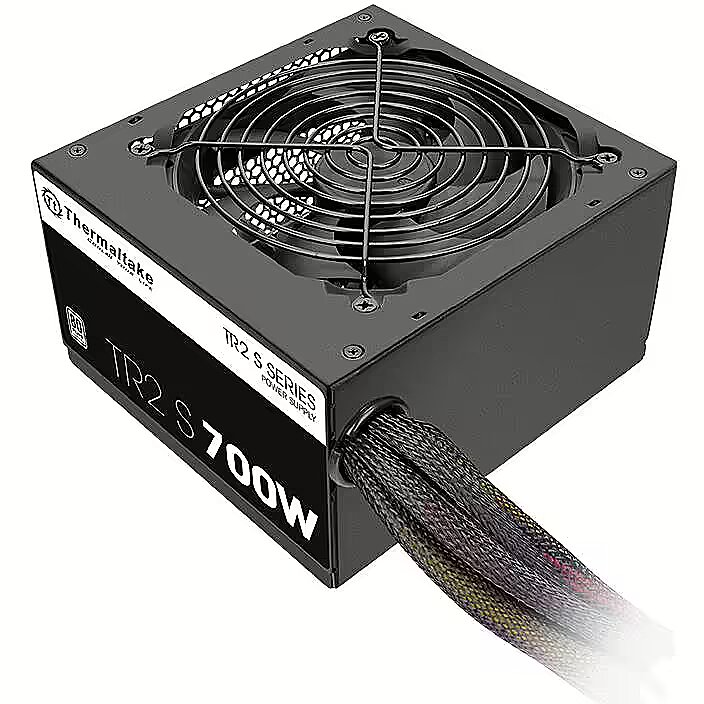

Блок питания ПК

Блок питания в компьютере, в том числе и в домашнем компьютере., является наверное самым основным компонентом из составляющих узлов ПК. От него напрямую зависит правильность и стабильность работы всего компьютера.

Блок питания это преобразователь электрической энергии поступающей из сети переменного тока в энергию, которая предназначена для питания всей аппаратной части компьютера. Стандартное сетевое напряжение это 220В 50Гц. Выходы постоянного тока в +5В, +12В и +3,3В +3,3В и +5В используются для питания всех электронных компонентов, +12В используются для питания электродвигателей, в CD/DVD приводах, жёстких дисках, и от +12В питаются вентиляторы охлаждающей системы. Разумеется все электродвигатели или любой электронный компонент нуждается в стабильном питании, также имеются оптимальные значения напряжений, это +/- 0.5В отклонения от нормальных. Основной качественный параметр блока питания — потребляемая из электрической сети пиковая мощность.

На сегодняшний день она лежит в диапазоне от 350 до 1000 Вт. Блоки питания компьютера называют импульсными (SMPS — Switching Mode Power Supply). Они дают выходные напряжения в 5, 12, +3,3В.

Блоки питания постоянно совершенствуются, принимаются новые стандарты, и изменяются требования к ним. Вот перечень принимаемых стандартов:

Блоки питания стандарта АТ

АТ был первым стандартом, который использовался в компьютерных блоках питания. Он появился одновременно с первыми IBM-совместимыми компьютерами и применялся вплоть до 1995 года. На выходе этих блоков питания было четыре постоянных напряжения…

Блоки питания стандарта ATX

ATX новый стандарт, где было увеличено число линий напряжения на выходе. стандарту ATнеобходимо было напряжение в +3,3 В, соответственно такая линия и была добавлена, а также линия +5 В SB (Stand-By)…

Блоки питания стандарта ATX 12V (АТХ 2.03):

Переход на новый стандарт был необходим, так как в 2000 году, появляется новый процессорIntel Pentium 4, который требовал большей мощности блока питания.

До него стабилизатор процессора питался от шины +5 Вольт , и если процессор имел мощность 50 Ватт , то сила тока получалась 10 А. При такой нагрузке появились некоторые проблемы с монтажом. Поэтому было принято решение питать стабилизатор процессора от +12V. Соответственно пришлось добавить четырех контактный разъем , который имел два питающих контакта по +12V.

Блоки питания стандарта ATX 12V 2.0 (ATX 2.2):

В этом стандарте были внесены некоторые изменения: убрано напряжение питания-5В, и разъем AUX. Этот разъем предполагал дополнительное питание для материнской платы по шинам +5 и +3.3 В и немного напоминал по внешнему виду AT-разъем. В новом стандарте появились сразу 2-е шины +12 Вольт. Это было сделано для того чтобы «разгрузить» эту шину. По требованиям электро — безопасности не должно быть открытого доступа человека к цепям 12Вх20А. Так же были снижены в 1,5 раза максимально нагрузочные токи по +3,3 и +5 В шинам. Разъем питания материнской платы тоже изменился. До этого он был Molex 39-01-2200(20контактов), а стал использоваться Molex 39-01-2240(24контакта).

В новом разъеме были добавлены контакты +12V, +5V,+3,3V и «земля». Но совместимость с предыдущим поколением материнских плат была сохранена Так же в этом стандарте стало обязательным присутствие разъемов для питания новых жестких дисков стандарта Serial ATA. Эти разъемы присутствовали и более ранних блоках питания, но начиная с этого стандарта стали обязательными. В этом стандарте остался и четырех контактный разъем дополнительного питания по шине +12 В. Но теперь он берет напряжение из собственного источника, поэтому процессор получил более стабильное напряжение, которое подается только на него.

Конечно выбрать блок питания для своего ПК, чтобы он был стабильным и качественным, довольно сложно. Поэтому следует руководствоваться описаниями и тестами, которые проводят независимые организации. Ознакомится с рекомендациями по выбору блоков питания можно здесь.

что нужно знать — Intel

Формфактор и параметры кабелей

Как и для большинства компонентов аппаратного обеспечения ПК, существует огромное количество вариантов, определяющих внешний вид блока питания.

При выборе формфактора блока питания необходимо учитывать физический размер устройства. Для большинства пользователей настольных ПК подойдут стандартные блоки питания ATX, но все же убедитесь, что блок подходит для вашего корпуса, проверив соответствующие зазоры.

Если вы являетесь приверженцем ПК малого формфактора (SFF), вам необходимо убедиться в том, что блок питания подходит по габаритам. Существует большое разнообразие размеров блоков питания SFF, например SFX, CFX и др., поэтому убедитесь, что выбран блок питания, подходящий для вашего корпуса, независимо от размера вашего ПК.

Еще одно важное различие в физических характеристиках блоков питания связано с их конструкцией: они бывают модульные или немодульные.

Блок питания работает, преобразуя электроэнергию из розетки и направляя ее к каждому отдельному компоненту системы по различным кабелям. В немодульных источниках питания эти кабели припаяны к печатной плате, то есть вам не придется выбирать кабели, которые будут использоваться в вашей сборке. Все они, даже те, которые не используются, должны будут разместиться в корпусе.

С функциональной точки зрения в этом нет ничего страшного, хотя из-за неудачного расположения проводов может снизиться эффективность воздушного потока, поэтому убедитесь, что эти дополнительные кабели не мешают работе.

С другой стороны, модульные источники питания поставляются без определенных кабелей. Это изменяет процесс установки, так как необходимо подключить каждый кабель к блоку питания и компоненту, на который подается питание, зато появляется возможность оптимизировать систему за счет использования меньшего количества кабелей. Сборка становится более совершенной, устраняются препятствия для воздушного потока. Большинству людей не нужны все разъемы, которые присутствуют у рядового блока питания, что также делает модульные устройства несколько более практичными.

Кроме того, существует третий — промежуточный — вариант с оригинальным названием: полумодульный блок питания. Это действительно так: некоторые наиболее часто используемые кабели подключены к блоку питания, другие вы подсоединяете к нему самостоятельно.

Помните, что для модульных и полумодульных блоков не следует подбирать или использовать кабели других производителей или даже от других моделей того же производителя, если не указано иное. Кабельные наконечники, которые подключаются к компонентам вашей сборки, стандартизированы, в отличие от разъема, подключаемого к блоку питания. Это означает, что у разных производителей могут быть разные соединения. Поэтому следует использовать только те кабели, которые входят в комплект поставки блока питания.

основные причины и симптомы неисправностей

Блок питания ATX
Что нужно для стабильной работы компьютера? Хорошая видеокарта, процессор, системная плата, но многие забывают добавить к этому списку качественный и мощный блок питания.

Блок питания, как центр электроснабжения всех комплектующих компьютера должен справляется со всеми своими задачами на все 100% иначе о стабильной работе компьютера, будет можно только мечтать.

Как все мы знаем, у блока питания есть его главная характеристика, это его мощность, и чем больше комплектующих установлено в вашем компьютере и чем они мощнее, тем пропорционально мощнее блок питания должен быть установлен.

Что такое блок питания?

Блок питания компьютера — это прибор, который формирует напряжение, которое необходимо для нормальной работы компьютера, преобразуя ток, который в него поступает из общей электрической сети. В России прибор делает из переменного тока от общей электросети 220В и частотой 50Гц в несколько показателей постоянного тока низких значений: 3,3В; 5В; 12В и т.д.

Основное, на что стоит смотреть при покупке электрического прибора — его мощность, которая измеряется ваттами (Вт). Чем больше мощности потребляет компьютер, тем больше мощности должно быть в показателях блока питания.

Бюджетные компьютеры, которые часто покупаются для оборудования офисов или школ, потребляют около 300-500 Вт. Если модель не из дешевых — игровая или для работы с тяжелыми инженерными или монтажными программами, то мощность у такого компьютера около в 600 Вт. Кроме того, есть модели, которые нуждаются в мощности на киловатт, но это компьютеры с видеокартами топ-класса, которые редко бывают у обычного пользователя.

Блок питания выступает энергетическим ядром стационарного компьютера, ведь именно он подает напряжение на все составляющие вычислительной машины и дает возможность компьютеру продолжать работу и не сбиваться из-за перепадов тока. Сначала блок питания подключают к общей сети через розетку, а потом присоединяют его к компьютеру. Он распределяет напряжение, которое требует та или иная деталь, на весь ПК.

Выбираете внешний носитель для своего ПК? Тогда вам будет интересна наша статья о том, какой жесткий диск (SSD) купить для ноутбука.

Обычно, из компьютерного блока питания к самому ПК идет много кабелей: к материнской плате, жесткому диску, видеокарте, приводу, к вентилятору и прочее. Чем лучше и качественнее блок, тем более стабильно он реагирует на то, что в общей сети происходит перепад напряжения. Именно то, что блок питания всегда выдает постоянное напряжение, вне зависимости от того, что творится в общей сети и сохраняет стационарный компьютер и его отдельные компоненты от поломок и износа.

Если в компьютере стоят даже самые лучшие видеокарта, материнская плата и современная система охлаждения, а блок питания не справляется с поставленной перед ним задачей, то вся мощность комплектующих бесполезна.

Сертификат 80 PLUS

Качественный блок питания обязательно должен иметь сертификат 80 PLUS. Эти сертификаты бывают разного уровня.

Certified, Standard – блоки питания начального класса
Bronze, Silver – блоки питания среднего класса
Gold – блоки питания высокого класса
Platinum, Titanium – топовые блоки питания

Чем выше уровень сертификата, тем выше качество стабилизации напряжения и другие параметры блока питания. Для офисного, мультимедийного или игрового компьютера среднего класса достаточно обычного сертификата. Для мощного игрового или профессионального компьютера желательно брать блок питания с бронзовым или серебряным сертификатом. Для компьютера с несколькими мощными видеокартами – с золотым или платиновым.

Чем опасна нехватка мощности в ПК?

Если вы не определились с тем, брать ли достаточно мощный блок питания компьютера, то приведем несколько примеров того, что бывает, когда мощность у блока питания недостаточная:

Может выйти из строя или частично повредиться жесткий диск. Если он не получает достаточно мощности, на головки для считывания не работают в полном объеме, скользят по поверхности жесткого диска и царапают его. Интересно, что могут быть слышны звуки царапанья.
Могут быть проблемы с видеокартой. В некоторых случаях на мониторе даже пропадает изображение. Особенно это случается, если запущена тяжелая игра.
Также съемные накопители могут не распознаваться компьютером, если нет нормального питания.
Когда ПК работает на полной мощности, он может сам выключиться и перезагрузиться.

Однако не стоит думать, что все проблемы только в блоке питания. Если стоят плохие комплектующие, то проблема скорее всего в них. Однако, если с запчастями все хорошо, то стоит купить более мощный БП — и все проблемы уйдут.

Потеря мощности бп на компьютере

Конечно… из-за сдохших конденсаторов… падение напряжений и общей мощности… электролитические конденсаторы недорогие.. БП лучше поменять-на мощнее 500W-550W

почистить от пыли сам блок питания не пробовали? Чистить тока утром не включая комп. . там конденсаторы слишком высоковольтные. . заряд могут долго держать там вольт 200 на них. так что осторожно.. . да мощность в 400 ватт мала.. . Но запустить можно и на ней. . в играх будут тока при сильной нагрузке проблемы. выйдет из строя блок питания. Вы видекарту запитали хоть отдельно, это от самого блока питания?

Просто охренел от вопроса и от ответов, на такую систему ставишь допустим 600 ват бп и меряешь осцилогрофом по 12-и вольтам и тебе станет жалко материнку ну и ты быстро купишь 1 квт а все остальное, дома убирать чаще нуно))))

400 Вт (честных) предостаточно, с головой, для твоей системы!! ! «честных» — это значит не то что написанно на этикетке БП, а реально выдаваемые! многие призводители завышают мощности, БП 400Вт в реале может и до 300Вт не дотягивать! бери БП фирмы FSP в проверенном магазине !

За 1000 деревянных блок на 500 ватт будет полным фуфлом, а за 2000 в самый раз. на таком экономить не стоит, т. к. внезапно сдохший БП может унести за собой еще что-нибудь из железа.

Отличие плохого блока питания от хорошего

Как узнать какой блок питания стоит у вас, хороший или недостаточно мощный? Есть несколько критериев по которым определяется качественный БП:

Хороший защищает от скачков напряжения в общей сети. Если произойдет сильный скачок, то блок питания сам сгорит, но оставит компьютер и комплектующие целыми и невредимыми.,
У хорошего блока питания удобная система проводов, она современная, есть возможность подключать и отключать некоторые кабеля самостоятельно.
У качественной модели хорошая система охлаждения, он не перегревается, вентилятор у БП не шумит сильно при работе.

Проверка блока питания

Иногда бывает так, что компьютер плохо работает, не включается или выключается сам, тогда нужна проверка блока питания. Есть способ, как можно сделать это дома самостоятельно без мультиметра переподключений схем.

Метод скрепки

Есть простой способ, как проверить нормально ли работает блок питания с помощью простой скрепки. Это простой способ, который не покажет, нормально ли работает блок питания, но с помощью него легко понять, подает ли устройство ток на компьютер в целом. Последовательность действий такова:

Отключите компьютер от напряжения.
Откройте крышку корпуса и отключите разъем от материнской платы.
Из канцелярской скрепки сделайте перемычку в форме U и закоротите перемычкой зеленый провод разъема и черный, который работает рядом с зеленым.
Включите блок питания.
Если все заработало, то в теории БП работает нормально. Если нет — то его стоит нести в ремонт.

Основные симптомы и неисправности

Как можно определить, нужна ли блоку питания тщательная проверка и ремонт в сервисе или он работает хорошо? Если БП совсем вышел из строя, он не будет включаться с перемычкой, но иногда есть проблемы, которые просто так не заметить.

Хотите прокачать свой компьютер? Читайте наш рейтинг производительных видеокарт для ноутбука.

Чаще всего это происходит, если пользователь замечает, что есть какие-то нарушения в работе материнской платы или в оперативной памяти. На самом деле, это может быть проблема с мощностью БП и с тем, как регулярно и без перебоев он ее подает на определенные микросхемы. Описанные ниже проблемы могут возникать у пользователя, если неисправен блок питания.

Компьютер зависает, когда включается или перезагружается.
Система без вашего ведома выключается или перезагружается самостоятельно.
Ошибки памяти.
HDD останавливает работу.
Внезапно глохнет вентилятор.
Компьютер не видит флеш-карты или съемные жесткие диски.
Есть запах дыма — причина тут может быть в том, что трансформатор или дроссели перегорели. Также часто бывает, что раздуло конденсаторы.
Блок питания пищит. Чаще всего в этом случае неисправен вентилятор в БП. Нужна его проверка, смазка и очистка.

Если вы заметили один из этих симптомов и подозреваете, что проблема может быть в блоке питания, так как он старый или дешевый, то нужно нести его в ремонт, так как это может быть опасно для компьютера. Часто ПК просто горели от того, что неисправен или плохо работает БП. Однако, если причин сомневаться в надежности БП мало, то стоит вызвать специалиста для того, чтобы он провел комплексную проверку всех систем компьютера, сделал необходимую очистку и проверил сам блок питания. Помните, что проверка и починка обойдутся дешевле, чем покупка нового компьютера, к тому же, своевременная консультация поможет сохранить много нервов и продлить жизнь устройства еще на несколько лет сверх отмеренного ему срока.

Теплый ламповый звук и прочие извращения

В среде аудиофилов (кто не в курсе, это такие меломаны, которых интересует в первую очередь не направление музыки, а качество звука) встречается больше всего мифов по поводу влияния конструкционных особенностей аппаратуры и качества электрического тока на конечный результат.

По поводу ламповых устройств еще можно поспорить: таки искажения сигнала, диоды и триоды дают меньше, чем транзисторы, но это у электроники hi-end класса.

По поводу же электричества, которое гуляет по проводам, бытует множество заблуждений. Самое нелепое из них: особенности питающего кабеля влияют на звучание установки. Следуя этой логике, если запитать аудиосистему с помощью позолоченного провода, звук будет чище, чем если использовать обычный медный провод.

Это, кстати, очень на руку производителям аппаратуры: позолоченный кабель стоит на порядок дороже медного.

Тем, кто забыл школьный курс физики, хочу напомнить, что электрический ток – это поток электронов. Заряд каждого – константа, а для того чтобы запитать устройство, всего лишь достаточно подать необходимое количество энергии. Такого понятия, как качество электрического тока, вообще не существует.

Пищит блок питания

Стоит подробнее разобраться с проблемой писка блока питания, так как это — одна из самых частых причин, по которой пользователи обращаются в сервис. Это не только раздражающий симптом, но и серьезная причина задуматься о ремонте или покупке нового устройства.

Есть несколько причин, по которым пищит блок питания:

Причина в электричестве. Если возникают сильные перепады напряжения, они сбивают слаженную работу блока питания и это проявляется неприятным писком. Однако он чаще всего разовый, не длится долго, не повторяется чаще пары раз в неделю (если в вашем доме нет серьезных проблем с напряжением, от которых часто гаснет свет и страдает вся бытовая техника). Проблема чаще всего оказывается в розетке. Для того, чтобы это проверить, стоит подключить устройство к новой розетке, желательно — на противоположной стороне комнаты и убедится, не пищит ли БП так часто, как до этого.
Частый писк, который длится дольше пары секунд — более тревожный звонок, ведь он говорит о неисправности внутри самого блока питания. Так чаще всего бывает когда ослаблены соединения внутренних компонентов.
Кроме того, писк может указывать на ошибки при сборке блока питания. Однако, в таком случае, частый и неприятный писк у БП будет сразу после покупки. Если вы обратитесь в сервисный центр с чеком, они вам его поменяют или пересоберут, чтобы неисправности не было.
Обратите внимание, если писк частый, он не уходит, когда вы подключаете его к другой сети, а также блок питания сильно греется и шумит, его срочно нужно нести в ремонт. Кроме того, тревожным звоночком является вздутие корпуса БП — тогда нужно его менять как можно быстрее. И помните, что покупка нового блока питания или починка старого обойдется дешевле, чем новый компьютер и данные, которые сгорят вместе с жестким диском, если произойдет внезапный скачок напряжения в сети.

Что такое блок питания компьютера?

На сегодняшний день компьютеры не являются чем то особенным и удивительным, но не многие знают из каких компонентов они состоят. Сегодня я вам расскажу о том что такое блок питания компьютера.

Блок питания (Power Supply) Сокращенно PS или P/S-это аппаратный компонент компьютера, который снабжает все остальные элементы расположенные на материнской плате питанием. Источник питания преобразует переменный ток 110-115 или 220-230 вольт в постоянный ток низкого напряжения, используемый компьютером и рассчитанный на количество генерируемых им ватт. Он также регулирует перегрев, контролируя напряжение, которое может изменяться автоматически или вручную в зависимости от источника питания.

Внимание

Никогда не открывайте корпус блока питания. Он содержит конденсаторы, способные удерживать сильный электрический заряд, даже если компьютер отключен в течение длительного периода времени.

Совет

Вы можете защитить свой источник питания и компьютер от перепадов напряжения, инвестируя ИБП (источник бесперебойного питания). Если вы не можете позволить себе ИБП, убедитесь, что компьютер, по крайней мере, подключен к сетевому фильтру.

Где находится источник питания в компьютере?

Источник питания расположен на задней панели компьютера, обычно в верхней части. Однако во многих более поздних корпусах башенных типов блок питания находится в нижней части корпуса. В настольных компьютерах (all-in-one) источник питания расположен сзади слева или сзади справа.

Блок питания расположенный снизу

Детали на задней панели блока питания

Разъем для подключения шнура питания к компьютеру.
Открытый вентилятор, охлаждающий источника питания.
Красный переключатель для изменения напряжения питания (есть не во всех блоках питания).
Черный переключатель для включения и выключения источника питания.

На передней панели блока питания, который не виден, если компьютер не открыт, вы найдете несколько кабелей. Эти кабели подключаются к материнской плате компьютера и другим внутренним компонентам. Источник питания подключается к материнской плате с помощью разъема типа ATX или ATX12V (новейший тип питания и используется с 2013 года.) и может иметь один или несколько из следующих кабелей для подключения питания к другим устройствам.

Вспомогательный разъем (Auxiliary connector): Этот разъем может обеспечивать дополнительное питание процессора компьютера и других энергозатратных устройств, таких как видеокарта.
Берговский соединитель (Berg connector): Он подключается к дисководам гибких дисков, светодиодам на передней панели и кнопкам сброса или турбо.
Разъем Molex (Molex connector): По сути устаревший разъем, которому на смену пришел SATA, он подключается к жестким дискам.
Разъем P4 (P4 connector): Он отвечает за подачу питания на процессор.

Детали внутри блока питания

Выпрямитель, преобразующий переменный ток в постоянный.
Фильтр, который сглаживает постоянный ток (постоянный ток), поступающий от выпрямителя.
Трансформатор, который управляет входящим напряжением, повышая или понижая его.
Регулятор напряжения, который управляет выходом постоянного тока, позволяя подавать правильное количество энергии, вольт или ватт, на компьютерное оборудование.

Более детальная схема

Какие элементы питаются от блока питания компьютера?

Все, что содержится в корпусе компьютера, питается от источника питания. Например, материнская плата, оперативная память, процессор, жесткий диск, дисководы и большинство видеокарт (если они есть на компьютере) получают питание от источника питания. Любые другие внешние устройства и периферийные устройства, такие как монитор компьютера и принтер, имеют источник питания или получают питание через кабель передачи данных, как некоторые USB-устройства.

Похожее

Блоки питания для компьютера | База полезных знаний

Блок питания — основной элемент любого ПК, однако, его выбору зачастую уделяют мало внимания, за что потом расплачиваются запахом гари, шумом или просто сгоревшим компьютером. Существует ещё одна крайность—покупка самого “лучшего” БП, что в свою очередь ведёт к абсолютно нелогичным тратам.

Блоки питания для компьютера

Первый и самый главный пункт—это мощность. Многим откровенно наплевать на это, весь процесс заключается в выборе версии на 1000+ Вт, однако это абсолютно неверно. Даже для самых мощных систем вполне хватает и 700Вт, не говоря уже про средние сборки, “потолок” которых около пяти сотен.

Особенности выбора блока питания для компьютера

Бренд является единственным пунктом, на котором абсолютно непростительно экономить для блоков питания для Большого брата. Причина тому банальная—китайские безымянные блоки состоят из кучи перемычек и нескольких конденсаторов. Такая конструкция в лучшем случае сама сгорит, в худшем сожжёт ещё и Ваш компьютер. Лучше сократить бюджет на корпус или прочие несущественные вещи.

Бронза, платина, золото или титан? Об этом можно рассуждать часами, разбирать каждую мелочь, проводить измерения и устраивать горячие споры, но это не изменит того факта, что для рядового пользователя материал абсолютно ничего не меняет. Этот фактор никак не отображается на производительности, безопасности и общем качестве.

Охлаждение так же меняет погоду во всей систем ПК. Лишь от расположения вентилятора в БП зависит выбор корпуса. Сегодня самым оптимальным вариантом является кулер на 140мм с расположением на нижней крышке. Он обеспечивает отличную вентиляцию, так как площадь рассеивания у него довольно высока, а специфическое место позволяет поставить практически в любой корпус.

Когда-то давно можно было очень сильно ошибиться, купив БП с 4-х пиновым разъёмом в новую материнскую карту. На данный момент все блоки комплектуются двумя типами входом, но всё равно есть смысл проверить, это не займёт много времени даже неопытным юзерам.

Ещё один важный момент, на который стоит обратить внимание—это защита от всевозможных перегрузок, коротких замыканий и прочих неприятностей. Такие сюрпризы могут причинить кучу дополнительных проблем, которые запросто способны превратить дорогостоящее железо в кучу металлолома.

Сегодня самым единственным и приемлемым вариантом на рынке является блок питание ATX 12V. Остальные либо давно устарели, либо всё ещё не проверены временем. Хотя здесь, конечно же, решает покупатель.

Для некоторых любителей очень важна внешняя составляющая. Благо многие компании с именем могут предложить неплохую подсветку за сущие копейки, которая добавит всему блоку некую изюминку. Дело может принять и несколько иной оборот, так как большое количество качественного продукта сразу же поставляется с такой опцией, но её регулирование возможно лишь при наличии специального софта, который не доступен на некоторых редких ОС.

Блоки питания для ПК – ROZETKA

В современных реалиях жизнь человека тесно связана с компьютерами. Для его стабильной работы необходим надежный блок питания, который будет иметь высокие показатели мощности и производительности. Особенно это относится к игровым моделям с сильными видеокартами и процессором.

Сегодня на рынке представлено множество дешевых китайских изделий, которые не смогут обеспечить плодотворную работу ПК. Коэффициент полезного действия у таких устройств крайне низкий, они шумят и часто перегреваются. Поэтому подобное приборы стоит приобретать у проверенных производителей, чтобы быть уверенными в их качестве и исправности.

Виды блоков питания

Главное отличие подобных изделий заключается в типах подключения. На рынке представлены различные виды устройств, которые условно разделяют на модульный и стандартный. Первый вариант позволяет подключать кабель в случае необходимости. Это достаточно удобна обладателям небольшого рабочего места, ведь удастся освободить его от большого количества ненужных проводов. Стандартная модель применяет в простых и недорогих адаптерах и пользуется меньшей популярностью среди клиентов.

Отдельно блоки питания разделяют по стандартам. Наиболее популярным сегодня является АТХ с выходным напряжением +3,3 и +5В SB. Данный стандарт позволяет включать «дремлющий режим» с помощью нажатия клавиш или мышке, где все данные хранятся в оперативной памяти несмотря на выключение компьютера. Стабилизатор функционирует непрерывно. Также в продаже есть усовершенствованная модель АТХ 12V с напряжением 12В.

Как выбрать блок питания?

В каталогах магазинов представлен широкий выбор разнообразной компьютерной техники. Поэтому процедура поиска нужного изделия может затянуться на неопределенное количество времени. Чтобы ускорить процесс, специалисты предлагают следовать таким рекомендациям:

В первую очередь важно убедиться, что в приборе были использованы качественные преобразователи, конденсаторы и другие детали схемотехники. В характеристиках не указана подобная информация, поэтому придется просмотреть обзоры. Слабое охлаждение и плохие конденсаторы через несколько лет функционирования потеряют первоначальную ёмкость и станут непригодными к использованию. Лучшее решение – модели PFC, они свободно переносят скачки электроэнергии и перепады нагрузок.
Современные люди заинтересованы в максимально тихом ПК. Отдавайте предпочтение вентиляторам на 120-149 мм. Такие куллеры благодаря большим лопастям способны захватывать много воздуха, сохраняя скорость до 2000 оборотов за минуту. Обращая внимание на радиатор выбирайте массивные изделия с большим количеством решеток.
Немаловажным критерием являются кабеля. Особенно популярны сегодня модульные блоки питания с отстегивающимися шнурами. Учитывайте тип имеющихся штекеров, их количество и длину кабелей.
Форм-фактор показывает к какому системному блоку может быть подключен прибор. Самым распространенным является АТХ, который используется с одноименными корпусами, видеокартами и мультимедийными системами.

Для геймеров подойдет блок питания с большим количеством разъемов, высокой мощностью, надежностью и низким уровнем шума. Дополнительным преимуществом станет наличие сертификата 80 PLUS Gold и оплетки. Устройства свободно поддержат большую нагрузку, будут иметь привлекательный игровой дизайн, стабильные электрически цепи. Производители учитывают все особенности индустрии и потребность пользователей, поэтому создают продукты с использованием новых мощных решений.

Человеку, который плохо разбирается в технике, тяжело понять особенности приборов, описанные в характеристиках. Поэтому гораздо проще ознакомиться с отзывами пользователей и почитать их мнения о том или ином товаре. Опыт собственного применения позволит принять правильный выбор и стать владельцем качественного доступного продукта. Также свяжитесь с продавцами-консультантами по контактному телефону. Компетентные специалисты помогут сравнить несколько моделей и подобрать наилучший вариант учитывая требования и финансовые возможности клиента.

Как заменить блок питания компьютера

Рано или поздно вам придется столкнуться с тем, что появиться необходимость замены блока питания компьютера. Главное не впадать в панику. Сразу хочу вас успокоить – ничего страшного в этом нет. Когда вы первый раз покупаете компьютер, то выбираете, скорее всего, корпус и операционную систему, а на остальное почти не обращаете внимание. Именно этим и пользуются продавцы. В дешевых корпусах стоят и самые дешевые блоки питания, в которых используются комплектующие не лучшего качества. И уже через год полтора эти блоки питания просто на просто сгорают. Замена блока питания компьютера несложная, но ответственная операция.

Замена блока питания компьютера

В будущем вы, конечно уже будете знать, что лучше всего компьютер собирать самому или подбирать сборку, соответствующую вашим запросам. Ну, а пока будем исправлять то, что есть.

И так, вам необходимо заменить блок питания компьютера, а именно процессорного блока. Что для этого нужно?

Первое это конечно надо купить сам блок питания. Какой блок питания выбрать? При покупке обратите внимание на то, есть ли у блока питания выключатель. Если нет, то это чаще всего самый дешевый, и не очень хороший блок. Хотя, бывают и исключения, но лучше не рисковать, а взять чуть подороже, но надежнее. Спросите продавца, не сильно ли он шумит?

Среди дешевых блоков питания есть такие, что от их работы весь стол ходуном ходит, и они издают сильный гудящий шум. Хороший, качественный блок питания намного тяжелее дешевого за счет большего количества комплектующих и более толстого кожуха.

Если вы будете работать на компьютере по ночам, да ещё и в одной комнате со спящими родными, то очень скоро у них появиться желание убить ваш компьютер, а может и вас в придачу. Лучше не рискуйте, и пожалейте нервы своих родных.

Когда у моей дочери был такой шумный компьютер (а она любит работать на нём именно по ночам), то мне приходилось натягивать на голову подушку. А представьте, каково мне было в жару.

Тут уж я сама желала, что бы блок питания скорее сгорел, иначе она не согласится его поменять. И наконец, этот день настал. Никогда я не меняла внутренности компьютера с таким наслаждением.

Поэтому выбирайте блок питания чуть дороже, но лучше. Если Вы любите играть в игры или занимаетесь графикой, то выбирайте блок питания компьютера помощнее. Почитайте в Интернете, какие фирмы выпускают хорошие модели. А лучше – какие модели покупать не надо.

Теперь давайте посмотрим, что же собой представляет блок питания компьютера.

Вот такая железная коробочка с кучей цветных проводов. Сбоку рядом с разъемом для шнура питания находится выключатель. Сверху под спиралевидной сеткой находится кулер (по-русски – вентилятор). В корпусе системного блока она будет снизу.

Посмотрите, как установлен старый блок питания.

Меняем блок питания в компьютере

Первым делом снимите с себя статическое электричество. Это надо сделать обязательно, иначе ваш ремонт может сильно затянуться. И вам придется менять не только блок питания, но и ещё что-нибудь. Если вам не жалко денег и времени, то можете пренебречь этим советом.
Полностью отключите компьютер от электрической сети. Выньте шнур из электрической розетки. Отсоедините все кабели (монитора, мыши, клавиатуры, колонки, модема, сканера, принтера и т.п.) от процессорного блока.
Откройте левую боковую крышку (если смотреть спереди). Положите корпус на правый бок. Так у вас блок питания не упадёт и ничего не повредит, когда вы его будете вынимать.
Найдите блок питания. Открутите четыре винта на задней панели, удерживающие его на корпусе. Запомните, а лучше зарисуйте подключение всех кабелей, идущих от блока питания к другим устройствам процессорного блока.

Необходимые нам кабели:

1. Кабель для подключения блока питания к материнской плате;

2. Второй кабель для подключения к материнской плате;

5. Кабель для подключения жесткого диска и CDили DVD-дисковода IDE;

6. Кабель для подключения жесткого диска и CD или DVD-дисковода SATA;

7. Кабель для подключения Floppy-дисковода, кардридера, или добавочное питание к видеокарте;

Для первого раза можно сделать бирки из бумаги и скотча. Это даст Вам уверенность в том, что вы всё делаете правильно. Лучше не надеяться на свою память. В дальнейшем вы уже и так будете знать, что и куда подключать, а пока лучше подстраховаться.

Все разъёмы необходимо вынимать аккуратно, расшатывающими из стороны в сторону движениями. Не прилагайте силу. Лучше внимательно посмотрите, что мешает. Может, забыли нажать на защелку. Они есть у разъёмов, идущих к материнской плате.
Бывает, что необходимо ещё открутить винтик у перекладины шасси, т.к. она мешает вынуть блок питания. Ничего выламывать не надо.
Аккуратно вынимаем неисправный блок питания. Старайтесь ничего не задеть, и не уронить блок на материнскую плату.
Заодно можете почистить всё внутри сухой кисточкой, пылесосом, или баллончиком со сжатым воздухом.

Подключение блока питания

Устанавливаем на место блок питания. Опять же старайтесь ничего не задеть.
Прикручиваем его четырьмя винтами к задней стенке системного блока.
Подсоедините все необходимые кабели к другим устройствам (материнской плате, жесткому диску, дисководам и т.п.). Порядок их подключения роли не играет.

Будьте внимательны и осторожны с оставшимися не подключенными кабелями.

Подвяжите их аккуратно к жгуту других проводов, так, чтобы они не болтались, и не касались разъемами других деталей. Иначе при перемещении компьютера один из разъёмов может что-нибудь замкнуть.

После того, как вы установили блок питания, и подключили все необходимые разъёмы внутри и снаружи системного блока, можно включить компьютер. Только не суйте руки внутрь корпуса. Если всё сделано правильно, то компьютер должен запуститься.

Кстати, замена блока питания компьютера никак не влияет на ваши данные на жестком диске. Если у вас жесткий диск исправен, то все данные на нём останутся в целости и сохранности.

Пробуйте, и ничего не бойтесь.

Удачи Вам!

Понравилась статья — нажмите на кнопки:

Как работают блоки питания для ПК

Если есть какой-то один компонент, который абсолютно жизненно важен для работы компьютера, то это блок питания. Без него компьютер – это просто инертный ящик из пластика и металла. Блок питания преобразует линию переменного тока (AC), идущую из вашего дома, в постоянный ток (DC), необходимый для персонального компьютера. В этой статье мы узнаем, как работают блоки питания для ПК и что означают номинальные мощности.

В персональном компьютере (ПК) источником питания является металлический ящик, который обычно находится в углу корпуса.Блок питания виден сзади многих систем, поскольку он содержит розетку для кабеля питания и охлаждающий вентилятор.

Источники питания, часто называемые «импульсными источниками питания», используют технологию переключения для преобразования входного переменного тока в более низкие напряжения постоянного тока. Типичные поставляемые напряжения:

3,3 и 5 В обычно используются в цифровых схемах, в то время как 12 В используется для запуска двигателей в дисковых накопителях и вентиляторах. Основная спецификация блока питания ватт .Ватт – это произведение напряжения в вольтах и тока в амперах или амперах. Если вы работали с ПК в течение многих лет, вы, вероятно, помните, что на исходных ПК были большие красные тумблеры, которые имели большой вес. Когда вы включали или выключали компьютер, вы знали, что делаете это. Эти переключатели фактически контролировали подачу 120-вольтного питания к источнику питания.

Сегодня вы включаете питание небольшой кнопкой и выключаете машину с помощью пункта меню.Эти возможности были добавлены к стандартным источникам питания несколько лет назад. Операционная система может отправить сигнал блоку питания, чтобы он отключился. Кнопка посылает 5-вольтовый сигнал источнику питания, чтобы сообщить ему, когда нужно включить. В блоке питания также есть цепь, которая подает 5 вольт, называемая VSB для «напряжения ожидания», даже когда она официально «выключена», так что кнопка будет работать. См. Следующую страницу, чтобы узнать больше о технологии переключателя.

Руководство по выбору блоков питания для компьютеров

Компьютерные блоки питания разработаны специально для питания компьютеров и их периферийных устройств.Они преобразуют переменный ток (AC) в низковольтную регулируемую мощность постоянного тока (DC), необходимую для работы компонентов компьютера. Важнейшая особенность этих источников питания – их эффективность. Важно, чтобы входная мощность источников питания не тратилась на тепловыделение.

Эксплуатация

Поскольку эффективность очень важна, в большинстве современных компьютеров (включая ноутбуки и мобильные устройства) используются импульсные блоки питания (SMPS). В этих источниках питания используется переключающий элемент или регулятор (обычно силовой транзистор) для генерации желаемого напряжения.Импульсные источники питания содержат электронные компоненты, которые постоянно включаются и выключаются с очень высокой частотой. Это переключающее действие подключает и отключает устройства накопления энергии (катушки индуктивности или конденсаторы) от входного напряжения источника или выходной нагрузки и от них. Конструкция SMPS приводит к меньшему объему источника питания, поскольку размер силовых трансформаторов, катушек индуктивности и конденсаторов обратно пропорционален частоте коммутации. Работа в режиме переключения также снижает потребление энергии, потому что, когда переключатель находится в положении ВЫКЛ, его ток почти равен нулю.Когда переключатель включен, его напряжение очень мало. Следовательно, в любом из условий потребление энергии почти равно нулю. Импульсный источник питания более эффективен, чем линейный источник питания, потому что в линейном источнике питания избыточная мощность теряется (в виде тепла), тогда как в SMPS вся мощность используется для преобразования входной мощности в выходную мощность. Переключающие элементы, обычно катушки индуктивности, конденсаторы или транзисторы, работающие в режиме отсечки или насыщения, не имеют рассеивающего сопротивления, поэтому не происходит потери мощности.

Типы

Самая главная отличительная черта компьютерных блоков питания – это форм-фактор; это определяет размер, форму и часто другие характеристики устройства. Форм-фактор должен соответствовать типу материнской платы, на которой будет установлен блок питания. Существует множество стилей и корпусов компьютерных материнских плат, и, как правило, каждый из них имеет соответствующий форм-фактор блока питания, который следует выбирать для соответствия.

ATX – компьютерный блок питания, разработанный специально для материнской платы ATX.Это материнская плата, разработанная Intel для преодоления ограничений материнской платы AT, указанной IBM. Есть несколько модальностей этой материнской платы. Стандартный размер материнской платы ATX составляет 305 мм на 204 мм.
- Flex ATX – Блок питания, разработанный для разновидностей ATX, размером 229 мм на 191 мм.
- Micro ATX – Блок питания, предназначенный для разновидностей ATX, размером 244 мм на 1244 мм.
- Mini ATX – Блок питания, разработанный для различных ATX, с форм-фактором 150 мм на 150 мм.
AT – Блок питания для оригинальной материнской платы AT, разработанной IBM, размером 350 мм на 305 мм.
LPX – Блок питания предназначен для материнской платы LPX размером 330 мм на 229 мм.
NLX – Блок питания, разработанный для материнской платы NLX размером 254 мм на 228 мм.
SFX – Блок питания, разработанный для материнской платы SFX. «Обычный» блок питания SFX имеет номинальную ширину 100 мм, глубину 125 мм и глубину 63 мм.Высотой 5 мм; его выходная мощность составляет 90 Вт, что достаточно для работы небольших систем с меньшими требованиями и меньшим количеством периферийных устройств.

Подключения

Форм-фактор относится к подключению компьютерных блоков питания. Различные разъемы определяют, к каким устройствам можно подключать блоки питания и обеспечивать их питание. Важно выбрать источник питания, который имеет правильные соединения, необходимые для системы.

Разъем материнской платы – подключает блок питания к конкретной материнской плате. Материнские платы ATX подключаются с помощью 20- или 24-контактных разъемов.
Разъем ЦП – используется для подключения блоков питания к материнским платам с процессорами (ЦП) бортового компьютера. Это либо 4-х («P4»), либо 8-контактные разъемы.
Разъем Molex – разъем IDE, который подключается к жестким дискам и приводам компакт-дисков. Большинство компьютерных блоков питания имеют по крайней мере один из этих разъемов.

Совет по дизайну : Когда требуются дополнительные соединители Molex, можно приобрести Y-разветвитель, чтобы увеличить количество доступных соединений.

Разъем для гибких дисков – 4-контактный разъем, используемый для подачи питания на дисководы гибких дисков, устройства чтения карт и другие подобные устройства.
Разъем AUX – 6-контактный разъем, необходимый для некоторых компьютерных материнских плат.
Разъем SATA – разъемы для устройств, использующих интерфейсы последовательного подключения с использованием передовых технологий (SATA), например жестких дисков.
Разъем PCI Express – используется для подключения к видеокартам PCI Express, которые получают питание непосредственно от источника питания, а не от материнской платы.

Разные типы разъемов. Кредит изображения: Компьютеры P-Link

Дополнительную информацию о разъемах можно найти в разделе GlobalSpec, посвященном разъемам питания для приборов и компьютеров.

Технические характеристики

Важные характеристики источников питания напрямую связаны с их типами и областями применения. Однако следующие важные характеристики относятся ко всем источникам питания:

Входное напряжение – это величина и тип напряжения (в вольтах, В), приложенного к источнику питания. Это может быть переменное или постоянное напряжение.
Выходной ток – это ток (в амперах, А), связанный с выходным напряжением, обычно указываемый как диапазон или как минимальные и максимальные значения. Если источник питания выдает более одного напряжения (многоканальный источник питания), для каждого выходного напряжения должен быть указан соответствующий ток.
Выходная мощность – мощность (в ваттах, Вт), передаваемая на нагрузку. Номинальная мощность блока питания должна соответствовать требованиям к питанию системы, так как устройство меньшего размера вызовет сбой питания и перезагрузку компьютера.Допустимо использовать источники питания с выходной мощностью, превышающей требования приложения, поскольку большинство из них рассчитаны на уменьшение мощности, требуемой от них. В этой таблице приведены рекомендации по мощности блока питания в зависимости от размера компьютерной системы:

Размер процессора	Кол-во жестких дисков	Количество компакт-дисков	Рекомендуемая мощность (Вт)
<1.0 ГГц	1	2	300
1,0 – 1,5 ГГц	2	2	350
1,5 – 2,0 ГГц	1	2	400
> 2,0 ГГц	2	2	430
> 2.0 ГГц	> 2	> 2	530+

Таблица Кредит: ATXPowersupplies.com

Правило указывает на стабильность выходного напряжения. При выборе источника питания можно указать два типа регулирования:
- Линейное регулирование – это максимальная установившаяся величина, на которую изменяется выходное напряжение в результате заданного изменения входного линейного напряжения.Регулировка линии выражается как процентное изменение выходного напряжения, вызванное изменениями величины линейного (входного) напряжения.
- Регулировка нагрузки – это максимальное установившееся значение, при котором выходное напряжение изменяется в результате заданного изменения нагрузки. Обычно регулирование нагрузки выражается как процентное изменение выходного напряжения, вызванное увеличением нагрузки с половинной до полной.
Рабочая температура – это допустимый диапазон температур, при котором источник питания может безопасно работать.

Характеристики

Особенности блоков питания компьютеров могут быть важны для определенных компьютерных систем или приложений. Некоторые из этих функций включают:

Вентилятор охлаждения
Радиатор охлаждения
Сверхток
Перенапряжение
Коррекция коэффициента мощности
Переключатель дистанционного включения / выключения
Защита от короткого замыкания

Стандарты и соответствие

Для многих приложений важно, чтобы блоки питания соответствовали определенным организационным или национальным стандартам, например, перечисленным ниже:

Чтобы получить более подробный обзор выбора источника питания, посетите Руководство по выбору источников питания на GlobalSpec.

Список литературы

Блоки питания

ATX – Выбор правильного блока питания для вашего компьютера

Кредит изображения:

SFCable.com | VIPA Auotutation, Inc. | Энергия Евразии

Как выбрать лучший блок питания для ПК

Блоки питания

– это компонент ПК, который часто неправильно понимают и не замечают. Многие пользователи выбирают блок питания для ПК, исходя только из общей мощности, предполагая, что выше, чем , всегда является синонимом , лучше .Другие вообще не обращают внимания на выбор блока питания (БП) и соглашаются на любую мерзость, прибывшую вместе с их машиной. Но, учитывая, насколько важен хороший источник питания для стабильности и долговременной надежности системы, очень жаль, что блоки питания получают так мало внимания по сравнению с более привлекательными компонентами, такими как видеокарты и твердотельные накопители.

Не помогает то, что рынок блоков питания наводнен продуктами недобросовестных производителей, которые используют некачественные компоненты и завышают возможности оборудования, особенно сейчас, когда стремительный рост цен на криптовалюту создал огромный спрос на видеокарты и блоки питания.Но выбрать надежный и эффективный блок питания можно, если вооружиться правильными знаниями.

Это руководство по блоку питания поможет вам определить лучший источник питания для вашего . Между тем, это руководство по установке блока питания может помочь вам в настройке после того, как вы выбрали блок питания. Давайте копаться.

Выбор блока питания

Seasonic

Думайте о блоке питания не меньше, чем о процессоре компьютера.

Не существует единого универсального правила выбора качественного блока питания.Тем не менее, различные индикаторы предоставляют косвенные доказательства качества ПЕВ, и некоторые рекомендации в целом могут оказаться полезными.

EVGA 500 BA, 80+ Bronze, блок питания 500 Вт

Во-первых, всегда покупайте блок питания от известного производителя и ищите отзывы о нем перед покупкой. Избегайте дешевых обычных источников питания, которые, как правило, не соответствуют стандартам. Ищите уважаемые бренды, которые предлагают надежные гарантии и поддержку. Corsair, Seasonic, EVGA и Antec – производители с репутацией производителей высококачественных блоков питания, хотя даже они могут предложить несколько неудач среди всех шпилек.Делай свою домашнюю работу!

Более крупные и тяжелые устройства предпочтительнее небольших легких моделей. В более качественных источниках питания почти всегда используются более крупные и качественные конденсаторы, дроссели и другие внутренние компоненты, а также они оснащены радиаторами большего размера для лучшего рассеивания тепла – все это приводит к большему весу. Еще одним плюсом являются вентиляторы охлаждения большего размера, которые обычно пропускают больше воздуха, производя при этом меньше шума, чем вентиляторы меньшего размера.

Сильверстоун Разъем 6 + 2 контакта.

Конечно, вам также следует проверить разъемы блока питания, чтобы убедиться, что блок совместим с вашей конкретной системой.Термин 20 + 4 контакта относится к разъему, который может функционировать как 20-контактный или 24-контактный разъем. В 6 + 2-контактном разъеме, показанном справа, вы можете включить или выключить два контакта разъема в соответствии с вашими потребностями.

В подавляющем большинстве потребительских ПК используются стандартные блоки питания ATX. Также доступны меньшие блоки и блоки, специально разработанные для корпоративных и серверных приложений; но для обычных настольных систем блок питания ATX – это то, что нужно.

При поиске источника питания обратите внимание на три важнейшие характеристики: выходная мощность, шины и эффективность.Другие характеристики и функции тоже важны, но эти три напрямую влияют на производительность блока питания.

Все о выпуске

EVGA SuperNOVA 850 Ga, 80 Plus Gold, полностью модульный блок питания

Производители обычно указывают мощность своих блоков питания в ваттах. Блок питания с более высокой мощностью может обеспечить большую мощность. Источники питания для настольных ПК имеют номинальную выходную мощность от 200 Вт до 1800 Вт (для продуктов сверхвысокого класса, класса для энтузиастов). Номинальная мощность выше этого значения превысит возможности типичной 15-амперной электрической розетки.Здесь важно число для постоянной или непрерывной мощности, а не для пиковой мощности. Большинство источников питания могут работать на пиковой мощности только в течение коротких периодов времени.

В идеале ваше устройство должно обеспечивать большую мощность для ваших компонентов и иметь некоторый дополнительный запас на случай, если вы захотите присоединить дополнительные компоненты позже. Большинство источников питания достигают своего пикового уровня эффективности при нагрузках от 40 до 80 процентов. Для достижения максимальной эффективности рекомендуется увеличить мощность блока питания примерно до 50–60 процентов, но при этом оставить место для расширения в будущем.

EVGA

Информация о блоке питания EVGA мощностью 850 Вт.

Например, если максимальная мощность или совокупный TDP (общая проектная мощность) существующих компонентов вашей системы составляет 300 Вт, блок питания на 600 Вт подойдет. В высокопроизводительной системе, загруженной компонентами, общая максимальная мощность которых может достигать 700 Вт, хорошо подойдет блок питания на 1200 Вт. Вы можете обойтись блоками меньшей емкости, если не думаете, что вам когда-либо понадобится расширять систему, но если вы можете себе это позволить, лучше выбрать блок питания большей емкости.

Многие современные игровые системы с 6- или 8-ядерным процессором и видеокартой среднего и высокого класса должны обходиться блоком питания мощностью от 650 до 850 Вт, при этом 750 Вт уже давно являются приятным местом для геймеров. Для более мощного оборудования требуется более высокая мощность, особенно , если вы планируете разгон.

Outervision и удобные калькуляторы мощности блоков питания Seasonic предлагают вам ввести компоненты вашей сборки в мельчайших деталях – вплоть до напряжения разгона процессора и конкретных компонентов водяного охлаждения – а затем выдает приблизительную мощность блока питания для вашей системы.

Что касается мощности, один из распространенных мифов об источниках питания утверждает, что источники питания с большей мощностью обязательно потребляют больше энергии. Не соответствует действительности. При прочих равных, блок питания на 500 Вт не будет потреблять меньше энергии, чем блок на 1000 Вт. Это потому, что компоненты системы, а не блок питания, определяют энергопотребление. Если у вас в системе компоненты мощностью 300 Вт, система будет потреблять 300 Вт под нагрузкой, независимо от того, оснащена ли система блоком питания мощностью 500 Вт или блоком питания мощностью 1000 Вт.Опять же, номинальная мощность блока питания указывает на максимальное количество энергии, которое блок может предоставить компонентам вашей системы, а не на то, сколько энергии он потребляет от розетки.

Эффективный блок питания – лучший блок питания

Рейтинг эффективности блока питания важен, потому что блоки с более высоким КПД, как правило, имеют лучшие компоненты, расходуют меньше энергии и выделяют меньше тепла – все это способствует меньшему шуму вентилятора. Блок питания с рейтингом эффективности 80 процентов обеспечивает 80 процентов своей номинальной мощности в качестве мощности для вашей системы, а остальные 20 процентов теряет в виде тепла.

Пять из уровней сертификации 80 Plus.

Ищите устройства с сертификатом «80 Plus». Хотя процесс сертификации не является особенно строгим, подтверждено, что устройства с сертификатом 80 Plus имеют эффективность не менее 80 процентов; и 80 Plus имеет уровни для еще более эффективных устройств, включая сертификаты 80 Plus Bronze, Silver, Gold, Platinum и Titanium. Однако блоки питания на более высоких уровнях сертификации, как правило, имеют очень высокие цены. Среднестатистическим пользователям со средними потребностями, вероятно, следует придерживаться простого уровня 80 Plus или 80 Plus Bronze, если только они не найдут особенно выгодную сделку с блоком питания Silver или Gold.

Corsair предоставляет подробный обзор эффективности блоков питания и программы 80 Plus, если вы хотите узнать больше.

Великие дебаты о рельсах

Thomas Ryan / IDG

Помимо определения выходной мощности, производители будут указывать количество шин +12 В в их блоках питания. В «однорельсовом» источнике питания есть одна мощная шина +12 В для подачи питания на «голодные» компоненты системы. «Многорельсовый» блок делит свой выход между двумя или более шинами +12 В.

В конструкции с одной направляющей вся мощность от источника будет доступна любому компоненту, подключенному к устройству, независимо от используемого разъема или кабеля. Однако в случае выхода из строя однорельсовый источник питания может направить намного больше тока в ваши компоненты.

Доступный немодульный блок питания

Thermaltake Smart 500W 80+ сертифицированный блок питания белого цвета

Между тем, основным недостатком многорельсового блока питания является то, что он не может распределять мощность между разными шинами.Например, если вы подключаете компоненты на 25 А к шине +12 В с максимальным номиналом 20 А, несоответствие вызовет срабатывание механизма защиты от перегрузки по току (OCP) и отключится, даже если другие шины могут быть доступны с большим количеством мощность, чтобы сэкономить. Следовательно, с многорельсовым блоком питания вы должны обращать внимание на то, какие компоненты вы подключили к какой рейке, а это небольшое неудобство, о котором вам не нужно беспокоиться с однорельсовым блоком питания.

С другой стороны, этот недостаток становится большим преимуществом, если вы когда-либо сталкиваетесь с катастрофическим отказом.Механизмы OCP в многорельсовом источнике питания контролируют каждую направляющую и отключают весь блок, если обнаруживают перегрузку на любой из направляющих. OCP на однорельсовых агрегатах срабатывает только при гораздо более высоких значениях силы тока, что может привести к серьезному расплавлению в случае серьезной перегрузки.

Итак, какой тип источника питания лучше – однорельсовый или многорельсовый? Обычно ни то, ни другое. С точки зрения производительности оба работают одинаково хорошо; и в целом оба очень безопасны в использовании. Тем не менее, если вы создаете особенно мощную систему, многорельсовый OCP обеспечивает дополнительный уровень безопасности на случай короткого замыкания, уменьшая вероятность поджаривания дорогостоящих компонентов во время вычислительной катастрофы.

Кабели: по частям или целиком?

Корсар Corsair HX850 – это частично модульный источник питания …

Еще одно соображение – это кабельная разводка. Источники питания доступны с жесткой проводкой, с частично модульной кабельной разводкой или с полностью модульной кабельной разводкой. В модульных источниках питания вы можете добавлять или удалять кабели от блока питания по мере необходимости, чтобы избежать беспорядка в корпусе.

Технически блок питания с проводной разводкой является оптимальным, поскольку не требует дополнительных соединений между внутренней печатной платой устройства и разъемом, который в конечном итоге будет подключен к одному из ваших компонентов.Один конец кабеля припаян к печатной плате блока питания, а другой конец оканчивается стандартным разъемом без разрывов в линии. Каждый раз, когда вы вводите дополнительное соединение между блоком питания и вашими компонентами – как это происходит с модульными источниками питания – вы добавляете большее сопротивление и еще одну потенциальную точку отказа в линии; и любое увеличение сопротивления приводит к потере эффективности.

Корсар … тогда как AX860i полностью модульный.

Тем не менее, дополнительное сопротивление обычно минимально и не вызывает беспокойства у большинства пользователей.Между тем, модульная разводка кабелей значительно упрощает поддержание красивого и чистого интерьера вашего кейса – просто не подключайте лишние кабели, чтобы не было беспорядка. Большинство людей предпочитают модульные блоки питания, хотя они и стоят немного дороже немодульных моделей.

Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию.Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.

Компьютерный блок питания | Dealna

Инфраструктура

В компьютере блок питания (PSU) преобразует мощность переменного тока в постоянный ток низкого напряжения для внутренних компонентов компьютера. В последних компьютерах используется переключаемый режим питания; в то время как некоторые включают ручной режим для выбора входа напряжения, а другие имеют автоматическую адаптацию к подаваемому напряжению.
Блок питания современного компьютера соответствует спецификации ATX, которая имеет допуск по напряжению и форм-фактор. Блок питания ATX имеет уникальную особенность; в режиме ожидания он подает переменное напряжение 5 В для выполнения функций режима ожидания. Материнская плата посылает сигнал на включение и выключение блока питания ATX. Блок питания ATX также отправляет сигналы на материнскую плату, чтобы указать, что напряжение постоянного тока соответствует спецификации.
Функция
Блок питания на рабочем столе изменяет напряжение переменного тока с настенных розеток на напряжение постоянного тока низкого напряжения для работы процессора и других периферийных устройств.Для стабильной работы компьютеру требуется несколько напряжений постоянного тока, подаваемых с точностью.
Линейный источник питания и тяжелый понижающий трансформатор использовались в блоках питания микрокомпьютеров первого поколения и домашних компьютеров. Высокочастотные трансформаторы с ферритовым сердечником используются в импульсных источниках питания, которые используются в современных компьютерах. Защита от короткого замыкания; В современных блоках питания предусмотрена защита от перегрузки по мощности, от перенапряжения, от перегрузки по току и от перегрева.
Развитие
+ 5В и + 12В были двумя основными напряжениями, подаваемыми первым блоком питания IBM PC. Он также подавал -5В и -12В, но с ограниченной мощностью. Большинство микрочипов того времени работали на питании 5 В. 12 В используется для запуска двигателей в дисках и вентиляторах.
Стандарт
ATX – это разъем питания для микрочипов, который работает от 3,3 В, которые стали популярными в то время, разработанные Intel, такие как микропроцессоры Intel и стандартные блоки питания трех шин +3.3в, + 5в и 12в. До этого компьютеры использовали неэффективный линейный регулятор для генерации 3,3 В от шины 5,5 В.
Центральный процессор, который является самой плотной микросхемой, предпочитает использовать более низкое напряжение питания, поскольку транзисторы стали меньше на микросхемах; предпочтительнее работать при низком напряжении питания. На материнские платы начали включать специальный блок питания, модуль регулятора напряжения для подачи большого количества малых токов на Pentium и последующие микропроцессоры.От внешнего источника питания было непрактично подавать 100А при 2В, что было требованием для новых процессоров.
С 2011 года производители высшего уровня начали производить системы с материнскими платами, которые использовали только источник питания 12 В. Эти блоки питания были рассчитаны на 250-300 Вт. Они предложили, чтобы 5 и 12 В, необходимые для других устройств, таких как жесткие диски и т. Д., Можно было брать с самой материнской платы, а не с блока питания.
Блоки питания
– советник по сборке ПК
Вам понадобится источник питания, достаточно мощный и стабильный, чтобы питать все компоненты вашей системы.
Блок питания компьютера с кабелями.
Функция
Блок питания преобразует электричество из сетевой розетки в низковольтную форму постоянного тока (DC), которая может использоваться всеми компонентами, составляющими ваш компьютер.
Для каждого аппаратного компонента может потребоваться несколько различных напряжений постоянного тока. Блок питания оборудован для обеспечения необходимого напряжения через кабели, которые просто подключаются непосредственно к деталям (материнской плате, видеокарте и т. Д.).
Основные соображения по выбору
Наиболее распространенные блоки питания совместимы со многими компьютерами, поэтому на базовом уровне следует учитывать следующие основные факторы:
Электрические параметры (мощность)
Общая мощность блока питания должна быть достаточно большой для надежного питания всех выбранных вами компонентов.Используйте калькулятор источника питания, чтобы оценить ваши требования, например http://outervision.com/power-supply-calculator.
Качество и эффективность
Качество блоков питания может сильно различаться в зависимости от марки и модели. Выберите блок питания от известного бренда, такого как SeaSonic, Silverstone, EVGA, ThermalTake, Corsair и т. Д., И убедитесь, что на него предоставляется соответствующая гарантия.
Самое главное, обратите внимание на сертификат источника питания 80 PLUS .Эта сертификация оценивает источник питания до определенного уровня эффективности – более эффективное энергоснабжение означает меньшие потери энергии в виде тепла. 80 Plus Bronze и Silver подходят для большинства систем, однако существуют Gold, Platinum и Titanium. Хотя эти сертификаты оценивают эффективность, большинство устройств, получивших эти сертификаты, также имеют высокое качество.
Физический размер (форм-фактор)
В большинстве нестандартных ПК используется блок питания полного размера ATX. Это наиболее распространенный размер / стандарт блоков питания, который подходит для корпусов формата ATX и micro ATX.Блоки питания меньшего размера можно найти в компьютерах меньшего размера, таких как серийные ПК от Dell, HP и т. Д., А также в некоторых небольших ПК с медиацентрами.
Подходит для кабеля
Хотя большинство высококачественных источников питания поставляются со всеми необходимыми разъемами, стоит проверить их соответствие вашей конкретной конструкции. Например, если вы используете несколько видеокарт, убедитесь, что в блоке питания достаточно 6- или 8-контактных разъемов PCIe, чтобы избежать использования преобразователей.
Вы также можете выбрать источник питания с модульной разводкой кабелей.Это означает, что вы можете просто отключить ненужные кабели от источника питания, чтобы привести в порядок свой корпус.
Дополнительные рекомендации по выбору
Если вы хотите более детально выбрать источник питания, вы можете также рассмотреть следующие особенности:
Шум
Шум вентилятора или “завывание спирали” от некачественного блока питания могут стать раздражением, которого вы, вероятно, захотите избежать.
Стабильность напряжения
Относится к стабильности выходных напряжений, питающих компоненты вашего компьютера, и к тому, насколько близко к номинальному напряжению они будут оставаться на практике, когда блок питания находится под нагрузкой.
Пульсации напряжения Блоки питания
преобразуют синусоидальные сигналы переменного тока в плоские формы сигналов постоянного тока (DC). Желательно низкое напряжение пульсаций, поскольку это означает, что выходной сигнал очень похож на плоскую форму волны.
Силовые шины
Обычно не вызывает беспокойства, если только не строите высокопроизводительные системы с несколькими видеокартами. По сути, ваш блок питания должен иметь достаточно энергии, чтобы питать все выбранные вами аппаратные компоненты одновременно на каждой шине питания.Источники питания с несколькими шинами питания обычно балансируют свои разъемы по каждой шине для равномерного распределения нагрузки – именно здесь использование преобразователей molex в pcie для видеокарт может потенциально вызвать проблемы. Выбор источника питания с одной большой 12-вольтовой шиной вместо нескольких 12-вольтных шин может упростить процесс выбора в этом сценарии, но всегда предпочтительнее выбирать источник питания с правильными разъемами и избегать адаптеров.
У всех БП должен быть приличный вентилятор для управления теплом.
Управление теплом
Тепло генерируется как непреднамеренный побочный продукт преобразования энергии из одной формы в другую. Это может снизить производительность оборудования вашего компьютера и повредить компоненты, если не контролировать их до приемлемых пределов. Большинство блоков питания содержат вентиляторы для управления нагревом, хотя на некоторых моделях может учитываться направление вращения вентилятора.
Цвет и стиль
Если в вашей сборке важна эстетика, вы можете рассмотреть внешний вид вашего блока питания.
Как купить компьютерный блок питания
Автор: Дэйв Мельчиоре Мы призываем читателей, которым эта информация будет полезна, поделиться ею с друзьями или другими заинтересованными сторонами. Читателям рекомендуется размещать ссылки на эту статью со своих веб-сайтов.
Совместимые разъемы | Производитель Fibs | Блок питания Размер
Модульные блоки питания и блоки питания с оплеткой | Рекомендации

Источник питания, возможно, самый важный компонент в любой компьютерной системе.Он должен обеспечивать стабильный и надежный источник питания для всех остальных компонентов системы, не создавая слишком большого количества тепла или шума. Если источник питания не может обеспечить необходимое питание, это может привести к повреждению данных и, возможно, к повреждению физических компонентов. Поэтому при сборке компьютера очень важно выбрать качественный блок питания.
Совместимость и разъемы Самая важная особенность компьютерного блока питания – его совместимость. Основное соединение источника питания с материнской платой, и теперь необходимо учитывать два основных стандарта для настольных компьютеров.На более старых и менее многофункциональных материнских платах используется 20-контактный разъем ATX (рис. 1.1) . В более новых материнских платах с большим количеством функций используется 24-контактный разъем ATX (рис. 1.2) . Хотя 24-контактный источник питания может использоваться с 20-контактной материнской платой через адаптер, не рекомендуется пытаться сделать обратное, поскольку 20-контактный источник питания не был разработан для обеспечения необходимого напряжения для всех этих проводов.
Рис.1.1 Фиг.1,2
20-контактный разъем 24-контактный разъем
Помимо разъемов на основной материнской плате, блоки питания различаются и другими разъемами, которые они предлагают. Все блоки питания имеют разъемы Molex (рис. 2.1) на 12 В, , которые используются для питания периферийных устройств, таких как приводы CD / DVD-ROM, жесткие диски и вентиляторы корпуса. Убедитесь, что в блоке питания, на который вы смотрите, достаточно разъемов Molex, чтобы удовлетворить все ваши потребности.Кроме того, появление жестких дисков SATA и видеокарт PCI-Express означает, что вы должны убедиться, что блок питания, на который вы смотрите, обеспечивает эти функции, если вы планируете реализовать их на своем компьютере (рис. 2.2 и 2.3) .
Рис. 2.1 Рис. 2.2 Рис. 2.3
4-контактный разъем Molex Разъем Serial ATA Разъем PCI-Express
Говоря о разъемах, важно обсудить направляющие в блоке питания.Все компьютерные блоки питания имеют три шины напряжения, за регулирование которых они отвечают: шина 3,3 В, шина 5 В и шина 12 В. Материнская плата будет потреблять ток от этих трех шин в разном количестве, в зависимости от конструкции. Потребляемый ток трудно найти для большинства компонентов, но, если возможно, рекомендуется изучить это и убедиться, что предложенный вами источник питания будет способен питать вашу систему. У надежных источников питания есть свои максимальные значения силы тока для каждой шины, напечатанные где-то на устройстве.
В компьютерной индустрии недавно появилась новая технология под названием SLI. Эта революционная концепция позволяет пользователю объединить вычислительную мощность и память двух видеокарт, обеспечивая безумную производительность. Если вы планируете использовать две видеокарты в игровой установке 1337, вам необходимо убедиться, что приобретаемый вами блок питания имеет сертификат SLI, если у вас видеокарты Nvidia, или ATI CrossFire Ready, если вы используете ATI. Это гарантирует, что блок питания сможет питать не одну, а две голодные видеокарты, и поможет снизить вероятность нестабильности.
Разъемы блока питания
Разъем Используйте
20- или 24-контактный разъем * Материнская плата
Четырехконтактный Molex CD-ROM, стандартный жесткий диск, дисковод для гибких дисков, вентиляторы, фонари, большинство аксессуаров
Разъем Serial ATA Жесткий диск Serial ATA **
Разъем PCI Express Самые новые видеокарты
* Доступны адаптеры для преобразования 20 контактов в 24 и наоборот
** Адаптер питания Serial ATA может использоваться для преобразования четырехконтактного кабеля Molex в разъем питания Serial ATA
Производитель Fibs Говоря о нестабильности, пора обратить внимание на весьма прискорбный факт.Пиковая мощность блоков питания почти всегда переоценивается (это число, о котором больше всего говорят). На самом деле существует лишь несколько брендов, которые не участвуют в этих играх. Это те бренды, о которых я говорю в конце статьи в разделе «Рекомендации». Если вы собираетесь покупать у менее известного бренда, вам следует выбрать блок питания, который кажется «излишним», просто для того, чтобы убедиться, что у вас достаточно мощности. Если вы создаете совершенно новую систему, ничего ниже 400 Вт просто не подойдет.SLI, несколько жестких дисков / оптических приводов, подсветка корпуса и особенно разгон значительно увеличивают эту цифру. Общее эмпирическое правило заключается в том, что нужно покупать самый лучший блок питания, который он или она может себе позволить. Источник питания должен быть наивысшим приоритетом при выборе компонентов; Если вы работаете с установленным бюджетом, инвестируйте в источник питания и идите на компромисс в другом месте.
Размер блока питания Наконец, последний параметр, который необходимо учитывать при покупке блока питания, – это то, поместится ли он в запланированный вами корпус.Большинство источников питания соответствуют спецификации ATX и в результате в большинстве случаев будут работать. Корпуса с установленным наверху вентилятором следует проверить на наличие люфта с предлагаемым источником питания; глубина источников питания не стандартизована и может варьироваться в достаточной степени, чтобы создавать проблемы с зазором. Если вы собираетесь использовать малый форм-фактор или корпус micro ATX, убедитесь, что вы выбрали блок питания SFX / Micro ATX.
Модульные блоки питания и блоки питания с оплеткой После того, как все необходимые параметры были учтены, в распоряжении потребителя появляется множество других вариантов.Источники питания занимают довольно большую часть пространства внутри корпуса и поэтому хорошо видны внутри корпуса с окнами. Конечно, никто не хочет смотреть на уродливые красные и черные провода повсюду, поэтому есть несколько разных решений этой проблемы. Блок питания с рукавами снабжен пластиковой оболочкой (обычно с УФ-защитой), которая окружает жгуты проводов и обеспечивает более чистый внешний вид. Модульные блоки питания (рис. 3.1) на самом деле состоят из проводов, которые можно вставлять и отключать от блока питания, а это означает, что пользователю нужно только установить необходимые ему кабели.Такие модульные кабели также имеют оплетку для максимальной эстетической привлекательности. Если шум вызывает беспокойство, существует ряд бесшумных источников питания, которые обеспечивают питание без использования вентиляторов и, следовательно, не имеют движущихся частей. Такой блок питания будет не таким мощным, как вариант с вентиляторным охлаждением, но кому-то отсутствие шума того стоит.
Рис. 3.1 Рис. 3.2 Рис. 3.3
Модульный источник питания Стандартный блок питания Провода без рукавов
Рекомендации Наконец, новичок в сфере электроснабжения окажется в очень невыгодном положении, не зная, продуктам каких компаний можно доверять.К счастью, такие знания не являются коммерческой тайной, и я рад поделиться своими мыслями. Есть ряд хорошо зарекомендовавших себя брендов, на качество и надежность которых можно положиться, и Xoxide предлагает большой ассортимент компьютерных блоков питания. PC Power and Cooling предлагает лучшие блоки питания на рынке, и клиенты будут платить за превосходную производительность по превосходной цене. Hiper Group – относительный новичок в индустрии электропитания, но оказала огромное влияние на сцену благодаря своей популярной и мощной линейке продуктов Type-R.Fortron Source – менее известная и менее яркая, но чрезвычайно высококачественная компания, которая поставляет продукцию многим OEM-производителям и известна своими низкими ценами и, следовательно, высокой стоимостью. SilverStone также является новичком на рынке, но хорошо зарекомендовал себя с модульным блоком питания Strider 600 Вт. Другой отличный выбор – Hiper и Aerocool. Если источник питания выбран правильно, источник питания любой из этих компаний будет стабильным источником энергии на долгие годы.
Кроме того, не стесняйтесь пролистывать разделы, посвященные источникам питания, чтобы найти источник питания, наиболее подходящий для вашего приложения.На нашем сайте вы можете найти бесшумные блоки питания, блоки питания с 24 контактами, блоки питания SLI, блоки питания CrossFire, модульные блоки питания, блоки питания Micro ATX и многое другое.
Рекомендуемые бренды:

Мы призываем читателей, которым эта информация будет полезна, поделиться ею с друзьями или другими заинтересованными сторонами. Читателям рекомендуется размещать ссылки на эту статью со своих веб-сайтов. Copyright Xoxide Inc. 2005 – Копирование информации с этой страницы без надлежащего указания авторства,
в виде ссылки, строго запрещено
рейтинги источников питания, что именно они означают?
Выбор подходящего блока питания (БП) для ваших нужд может оказаться сложной задачей, особенно когда существует множество уважаемых брендов, предлагающих отличные блоки питания по доступной цене.Однако не только цена и бренд затрудняют выбор блока питания, производители недавно (примерно с 2004 года, если быть точнее) начали добавлять рейтинг 80 Plus к своим блокам питания, чтобы сделать выбор еще сложнее.
Рейтинговая система 80 Plus используется для оценки источника питания компьютера и основана на надежности и эффективности. Это система, которая была внедрена более десяти лет назад, чтобы четко обозначить разнообразие блоков питания различных классов.
Хотя система 80 Plus может выглядеть довольно технично; это на самом деле довольно просто понять после объяснения.Давайте посмотрим на систему и различные уровни сертификации.
Характеристики источников питания
% от номинальной нагрузки 10% 20% 50% 100%
80 PLUS (иначе известный как 80+ White) – 80% 80% 80% / PFC 0,90
80 PLUS Bronze – 82% 85% / PFC 0,90 82%
80 PLUS Silver – 85% 88% / PFC.90 85%
80 PLUS Gold – 87% 90% / PFC .90 87%
80 PLUS Platinum – 90% 92% / PFC .95 89%
80 PLUS Titanium 90% 92% / PFC .95 94% 90%
Как видно из приведенной выше таблицы, существует шесть четких номиналов блоков питания. Они начинаются с 80 Plus Standard (также известного как 80+ white) и доходят до 80 Plus Titanium.На сегодняшнем рынке вы вряд ли когда-нибудь встретите блоки питания с рейтингом 80 Plus Standard, потому что они просто не обеспечивают достаточно высокий уровень надежности или эффективности. Большинство более дорогих блоков питания демонстрируют сертификацию 80 Plus Gold и, как вы, наверное, догадались, намного дороже.
Производители, казалось бы, отказались от непопулярного рейтинга 80 Plus Silver, поскольку они считают, что нет необходимости делать ступеньку рейтинга между 80 Plus Bronze и 80 Plus Gold. Как видно из приведенной выше таблицы, различия между различными уровнями сертификации довольно низкие, так зачем беспокоиться о таком небольшом улучшении 80 Plus Bronze?
Мы увидели, что рыночная стоимость блоков питания с рейтингом 80 Plus Platinum значительно упала, когда Titanium появились на полках магазинов.Отличные новости для тех, кто хочет купить блок питания с платиновым рейтингом. С Titanium пришло четвертое измерение эффективности блока питания при 10% номинальной нагрузке. Вы можете увидеть это в таблице ниже:
% от номинальной нагрузки 10% 20% 50% 100%
80 PLUS (иначе известный как 80+ White) – 82% 85% / PFC 0,90 82%
80 PLUS Bronze – 85% 88% / PFC.90 85%
80 PLUS Silver – 87% 90% / PFC .90 87%
80 PLUS Gold – 90% 92% / PFC .90 89%
80 PLUS Platinum – 92% 94% / PFC .90 90%
80 PLUS Titanium 90% 94% / PFC .95 96% 94%
Что на самом деле означает 80 Plus?
Каждый блок питания, сертифицированный по стандарту 80 Plus, обеспечивает КПД не менее 80 процентов при нагрузке 20, 50 и 100 процентов.Кроме того, каждый номинальный источник питания должен иметь коэффициент мощности не менее 0,9 при 50-процентной нагрузке.
Коэффициент мощности для тех, кто задается вопросом, – это еще один показатель эффективности, который отражает соотношение мощности, поступающей на сам блок питания, к мощности, поступающей в вашу сборку.
Объяснение эффективности
Хороший способ понять, что касается эффективности 80 Plus Standard, – это привести ее пример. Так, например; если блок питания потребляет 375 Вт от стенной розетки и обеспечивает ваш компьютер мощностью 300 Вт, эффективность этого блока питания составляет 80%.
Это можно вычислить, разделив 300 на 375, что равно 0,8, или в нашем случае 80%.
Какой блок питания купить?
Что ж, этот ответ зависит от вас и от того, для чего вы на самом деле планируете использовать свой компьютер. Выбор сводится к нескольким основным факторам: насколько тихой должна быть ваша сборка, сколько денег вы планируете потратить и насколько безопасным должен быть ваш компьютер.
Источники питания с более высоким КПД выделяют меньше тепла. Это, в свою очередь, делает их тише, поскольку вентилятор с меньшей вероятностью будет активирован в процессе его использования.По этой и множеству других причин, связанных с качеством сборки, более эффективные блоки питания имеют гораздо более высокую цену. Вы можете использовать наш калькулятор блока питания, чтобы понять, какой мощности блок питания, мы также предоставляем рекомендации, основанные на номинальных характеристиках блока питания.
Фактором, который дает более низкий уровень приоритета, является уровень безопасности блока питания. Не поймите меня неправильно; наличие стандартного блока питания 80 Plus Bronze совершенно не опасно. Однако он не так безопасен, как блоки питания более высокого уровня. Это то, что вы можете или не хотите принимать во внимание, но в любом случае это фактор.
Цена также является одним из основных факторов. Как мы упоминали выше, если вы ищете блок питания с более высоким рейтингом, вам следует приготовиться раскошелиться на премиальные функции, с которыми они идут.
Последние мысли
Надеюсь, это было несложно, и теперь вы лучше понимаете, что означает система рейтинга блока питания для вашего блока питания.
В конечном итоге выбор того, какой из них лучше всего соответствует вашим потребностям, зависит от вас и только от вас. Однако, надеюсь, после прочтения этой статьи вы сможете лучше понять, какой из них выбрать в будущем.
Если у вас есть вопросы по источникам питания, напишите нам в комментариях в разделе ниже!
.

Рис.1.1	Фиг.1,2

20-контактный разъем	24-контактный разъем

Рис. 2.1	Рис. 2.2	Рис. 2.3

4-контактный разъем Molex	Разъем Serial ATA	Разъем PCI-Express

Разъемы блока питания
Разъем	Используйте
20- или 24-контактный разъем *	Материнская плата
Четырехконтактный Molex	CD-ROM, стандартный жесткий диск, дисковод для гибких дисков, вентиляторы, фонари, большинство аксессуаров
Разъем Serial ATA	Жесткий диск Serial ATA **
Разъем PCI Express	Самые новые видеокарты
* Доступны адаптеры для преобразования 20 контактов в 24 и наоборот ** Адаптер питания Serial ATA может использоваться для преобразования четырехконтактного кабеля Molex в разъем питания Serial ATA

Рис. 3.1	Рис. 3.2	Рис. 3.3

Модульный источник питания	Стандартный блок питания	Провода без рукавов

% от номинальной нагрузки	10%	20%	50%	100%
80 PLUS (иначе известный как 80+ White)	–	80%	80%	80% / PFC 0,90
80 PLUS Bronze	–	82%	85% / PFC 0,90	82%
80 PLUS Silver	–	85%	88% / PFC.90	85%
80 PLUS Gold	–	87%	90% / PFC .90	87%
80 PLUS Platinum	–	90%	92% / PFC .95	89%
80 PLUS Titanium	90%	92% / PFC .95	94%	90%
