Что такое датчик движения: Принцип работы скрытого объёмного датчика движения

Почему датчики движения реагируют на животных и как этого избежать

Установив дома датчики движения, вы рассчитываете на моментальное реагирование на посторонних. Вор перешагнул порог или забрался в окно — сработала тревога. И можете не сомневаться, что с этой задачей справятся устройства любой качественной сигнализации. Но реагирование на движение — это только половина дела: важным качеством датчиков является умение определять, что именно движется. Они должны быстро и безошибочно обнаруживать человека, в то же время игнорируя естественные помехи и домашних питомцев. Всё это для того, чтобы вы и охранная компания были уверены: если система безопасности подняла тревогу — угроза реальная и нужно реагировать немедленно.

Эта статья расскажет, как видят мир инфракрасные датчики движения, благодаря каким технологиям они способны отличить овчарку от злодея и о чем стоит помнить хозяевам животных, устанавливая дома сигнализацию.

Как устроены инфракрасные датчики движения

Датчики движения на основе инфракрасных сенсоров улавливают инфракрасное излучение, иначе говоря, тепло.

Чем ближе к белому, тем сильнее излучение — теплее объект.

Иногда говорят: «Датчик движения увидел человека». Однако на самом деле эти устройства не видят предметов, животных или людей, они имеют дело только с данными.

Специальная изогнутая линза Френеля фокусирует инфракрасное излучение на пиросенсор датчика. Затем сигналы сенсора направляются в микропроцессор, где преобразовываются в числовые данные. А дальше происходит анализ и оценка угрозы — именно в этом процессе ключевое отличие смарт-датчиков от примитивных собратьев. Зная интенсивность инфракрасного излучения и динамику перемещения источника, программные алгоритмы определяют характер угрозы, и датчик принимает решение: поднять тревогу или проигнорировать.

Как реализован иммунитет к животным в датчиках движения Ajax

В помещениях

Датчики движения для помещений MotionProtect, MotionProtect Plus, CombiProtect и MotionCam при правильной установке и настройках не реагируют на животных ростом до 50 сантиметров и весом до 20 килограмм.

Предельный вес называется как понятный ориентир, а в действительности значение имеет размер теплового пятна в инфракрасном спектре. Напомним: датчики не видят объектов, они анализируют их инфракрасное излучение.

Датчики движения менее чувствительны у земли. Предполагается, что именно там будут обитать большие домашние питомцы.

Для оценки угрозы датчики движения используют разработанный Ajax Systems программный алгоритм SmartDetect. При обнаружении движения SmartDetect анализирует форму сигнала инфракрасного сенсора и сравнивает его со значениями, характерными для движений людей. В связи с тем что размер теплового пятна животного небольшой и сигналы поступают в нижнюю зону линзы Френеля (пропускающую меньше излучения на сенсор), датчик не поднимает тревогу.

Также в датчиках движения Ajax используется система температурной компенсации. Она повышает чувствительность пиросенсора, когда температура воздуха близка к температуре человеческого тела (36°С), а когда контраст между температурой тела и среды высокий, понижает чувствительность. Благодаря этому датчики остаются эффективным во всем температурном диапазоне и защищены от ложных тревог при низких температурах.

На улице

Уличные датчики MotionProtect Outdoor не реагируют на животных ростом до 80 сантиметров. Для эффективного игнорирования всех типичных для улицы помех эти датчики оснащены двумя инфракрасными сенсорами и считывают сигналы из двух областей пространства. Они поднимают тревогу только если движение фиксируют оба сенсора.

Как и в датчиках Ajax для помещений, MotionProtect Outdoor использует алгоритм SmartDetect — это первый программный уровень защиты от ложных тревог. Алгоритм анализирует данные каждого сенсора и сравнивает их между собой. Как правило, уже на этом этапе датчик готов принять решение: игнорировать или поднять тревогу. Но если ситуация неоднозначная, будет задействован анализ спектра: частотных составляющих сигналов двух сенсоров.

Это уникальная для охранных датчиков система защиты от ложных тревог получила имя LISA.

Читайте также: MotionProtect Outdoor — уличный датчик движения, реагирующий только на реальные угрозы

Что нужно учесть, чтобы датчики движения не реагировали на животных

1. Убедитесь, что датчики движения установлены на оптимальной высоте.

Комнатные датчики MotionProtect, MotionProtect Plus, CombiProtect и MotionCam устанавливаются на высоте 2,4 метра. Датчики движения типа штора MotionProtect Curtain при использовании в помещениях с животными должны монтироваться в перевернутом положении на высоте, превышающей рост животного. Инструкции: MotionProtect, MotionProtect Plus, CombiProtect, MotionCam, MotionProtect Curtain Уличные датчики MotionProtect Outdoor закрепляются на высоте 0,8–1,3 метра. Ось взгляда верхней линзы должна быть параллельна плоскости земли. Даже незаметное глазу отклонение оси на дальних расстояниях сместит зону обзора верхней линзы выше человека или направит в землю. Поэтому важно провести три теста зоны обнаружения: верхней линзы (правильность монтажа), нижней (дальность обнаружения человека) и затем обеих линз. Инструкция: MotionProtect Outdoor

Когда комнатные датчики движения установлены ниже рекомендованной высоты, животные перемещаются в зоне повышенной чувствительности. Если овчарка пройдется на задних лапах или даже небольшой спаниель разыграется на кресле, датчик может поднять тревогу.



На улице важно учитывать рельеф охраняемого участка. Если большая собака будет попадать в зону обнаружения обеих линз MotionProtect Outdoor, иммунитет к животным может не справляться и датчик будет поднимать тревогу.

2. Установите в настройках датчиков подходящую чувствительность.

При охране помещений с животными в настройках датчиков MotionProtect, MotionProtect Plus и CombiProtect устанавливается средняя или низкая чувствительность — в зависимости от габаритов животного. Чувствительность уличных датчиков MotionProtect Outdoor определяется опытным путем: начните со средней и понизьте, если будут ложные тревоги.

3. Убедитесь, что животное не может приблизиться к линзе комнатного датчика.

Чем ближе подвижный объект к линзе, тем больше его тепловое пятно. Если собаке удастся подпрыгнуть на уровень датчика в непосредственной близости от его линзы, сработает тревога. Так же и в случае с котом, который по шкафу подобрался к датчику.

---



Чтобы исключить даже вероятность ваших волнений и напрасных выездов патрулей из-за срабатываний на животных, используйте новые датчики движения с фотоверификацией тревог MotionCam. При обнаружении движения они делают снимок или серию из 2-5 кадров. И вы и охранная компания точно знаете, что стало причиной тревоги: разыгравшийся питомец или проникнувший в дом грабитель.

Узнать больше о возможностях MotionCam

Как работает датчик движения: принцип работы датчиков движения охранной сигнализации

Датчик движения — ключевой элемент любой охранной системы. Это специальный детектор, который реагирует на движение объекта в поле своего действия. Такие датчики предназначены для обнаружения посторонних, которые получили несанкционированный доступ к объекту или территории.
Датчик движения — это устройство, которое реагирует на изменение интенсивности фонового теплового поля в зоне его действия. Именно так он определяет присутствие человека на территории объекта.
И если с определением все понятно, то как работает датчик движения знают не все. Рассмотрим этот вопрос подробнее, ведь датчики есть в любой современной системе безопасности.

Принцип работы датчика движения
Принцип работы устройства сводится к анализу магнитных и тепловых волн вокруг. Тепловой энергией обладают все объекты, не только люди, но, для того, чтобы датчик сработал, объект должен передвигаться с достаточной скоростью в зоне действия детектора.
Когда человек или другой объект перемещается с достаточной скоростью, то датчик срабатывает и сигнал подается на электронную схему управления. Далее блок управления реагирует на происшествие заданным образом: может быть включен свет, может сработать сирена сигнализации или сигнализация подаст оповещение об опасности.
В основе такого устройства использованы пироприемники, именно они замечают инфракрасное излучение. Второй важный элемент — это мультилинза, которая состоит из нескольких мелких линз. Лиза находится снаружи, а приемник — сразу за ней.
Такой детектор применяется в жилых помещениях, а также на производстве, в офисах, на открытых территориях. Он универсален и надежен, обладает высокой чувствительностью.

Виды датчиков двтжения
Все эти детекторы примерно одинаковы, но принцип работы датчиков движения охранной сигнализации зависит также от типа устройства.

Главные виды детекторов, это:
1. Ультразвуковые. Определяют объект по смене ультразвуковых волн, которые возникают при появлении объекта в поле действия детектора.
2. Инфракрасные. Реагируют на тепло от объекта. Не сработает, если в поле окажется статичный объект, для обнаружения он должен двигаться. Датчики ставят на опоры, в качестве которых используют устойчивые конструкции (это могут быть несущие стены), которые не подвержены вибрациям. Их размещают на высоту 2-3 м, но нельзя крепить датчик возле отопительных и осветительных приборов, так как он реагирует на засветы и конвекционное излучение. Обладают высокой чувствительностью и часто реагируют даже на животных.

3. Радиоволновые. Реагируют на смену частоты радиосигнала, который возникает при движении.
4. Комбинированные. Считаются самыми точными, так как они реагируют и на смену частоты радиоволн, и на появление тепла в зоне действия.

Также датчики могут быть проводными и беспроводными. В первом случае передача сигнала идет по проводам, во втором — через интернет. Сказать, какой датчик лучше нельзя. Проводные более надежны и не зависят от провайдера, однако, их сложнее укладывать. Кроме того, такой датчик требует более надежной защиты, так как злоумышленники могут попытаться вывести их из строя. У беспроводных детекторов есть большой плюс — при срабатывании датчик сразу же передает место расположения. То есть, охранная компания увидит, где именно произошло нарушение. Проводные так точно сигнал передать не могут, они работают одинаково на любом расстоянии от пультового устройства.

Работа датчиков движения будет также разниться, в зависимости от зоны обнаружения нарушителя. По этому параметры датчики делят на объемные, которые используют внутри помещения, и линейные, которые предназначены для открытого пространства и периметров. Объемные ставят в комнатах, линейные — в коридорах. Для большей безопасности люди также устанавливают датчики на окна и двери, это детекторы поверхностного типа.

Как подключают датчики
Главное требование — монтировать детекторы любого типа можно только на неподвижные объекты и стены, которые не подвержены вибрации. При сильных вибрациях или движении опоры, может возникать ложный сигнал.
Беспроводные датчики подключать проще, они включаются в охранную систему автоматически. Кроме того, можно размещать такие детекторы, не боясь повредить ремонт. Проводные, по возможности, следует прокладывать во время ремонта, чтобы спрятать кабель под покрытие.
Датчики нужно размещать по возможному пути следования злоумышленника. Доверить установку охранных систем можно только проверенным компаниям с хорошей репутацией. Самостоятельно ставить датчики и другие элементы системы не нужно.

Датчики движения – Электросистемы

Как купить датчик движения?

Компания Электросистемы является официальным дилером таких производителей как TDM Electric, IEK, Smartbuy, Световые технологие и другие. Поэтому мы можем предложить наилучшие цены на электротовары как оптом, так и в розницу. В продаже имеются как светильники со встроенными датчиками движения, так и сами устройства отдельно, например, производства TDM или IEK.

Если Вы хотите купить датчики движения в розницу по низким ценам, Вы можете сделать это в магазине Электромаркет г. Хабаровск или в магазинах Электросистемы в Комсомольске-на-Амуре, Благовещенске, Биробиджане. Адреса указаны в разделе сайта КОНТАКТЫ.

Если Вы хотите заключить договор на оптовые поставки по индивидуальным условиям, Вам нужно свзяаться с менеджерами по телефонам, указанным для Вашего региона в разделе сайта КОНТАКТЫ.

---

Применение датчиков движения

Для тех, кто желает рационально использовать ресурсы, датчики движения являются практически необходимыми атрибутами повседневной жизни, потому что при их применении экономится около 50-80% потребляемой электроэнергии. Датчики движения уместны везде, и в коридорах, и в кладовых, и на лестницах — там, где человек пребывает непродолжительное время, или, к примеру, если руки заняты. Когда объект появляется в зоне охвата, свет включается в автоматическом режиме, если движение отсутствует на протяжении заданного времени, свет выключается. Также дополнительно возможна установка режима короткого сигнала, который применяется для включения акустического устройства, контролирующего дверь (дверной звонок, колокольчик). Такое простое решение сэкономит электроэнергию, повысит комфорт и обеспечит безопасность жилья.

По возможности размещения датчики движения бывают:

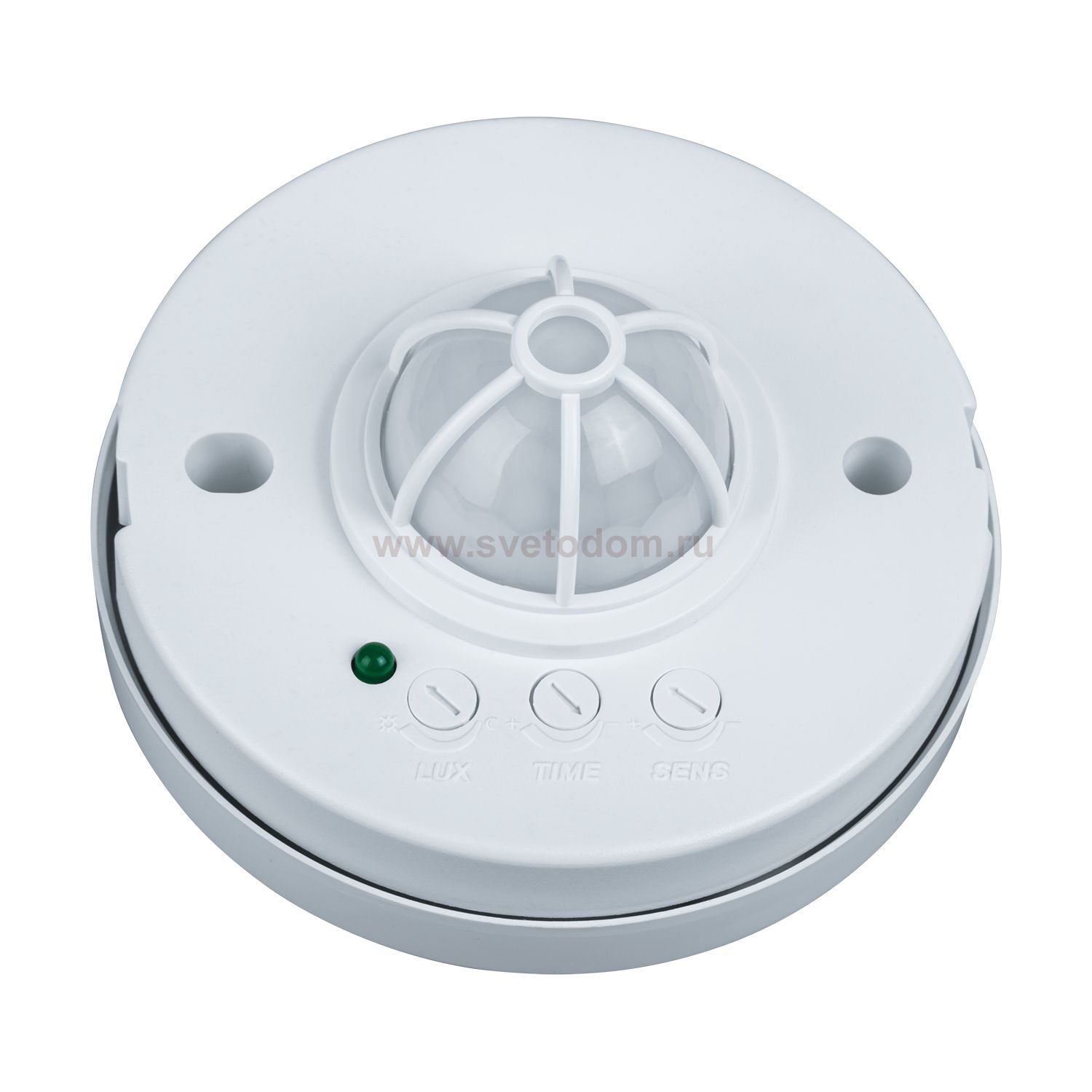

Потолочные – используются для установки на потолках, плитах перекрытия и т.п. В большинстве случаев схема потолочного устройства, предусматривают круговую зону детектирования.

Угловые и настенные – имеют более узкую направленность. Их преимущество – точное выделение зоны наблюдения, сократив тем самым число ложных срабатываний. Настенные датчики монтируются на вертикальных поверхностях, угловые – в местах примыкания стен. Для угловых приборов наблюдения имеются два варианта крепления – как на внешних, там и внутренних углах помещения.

В некоторых универсальных устройствах контроля при помощи специального крепежа существует возможность сделать как прямой монтаж , так и угловой – на внутренних и внешних углах зданий.

По возможности установки ДД бывают:

Внешние – отличаются, простотой установки, кроме того устройства этого типа максимально функциональны и удобны, они позволяют корректировать зону охвата.

Внутренние – позволяют установить датчики максимально скрытно. Существуют модели, которые можно установить не только на стены, но и на мебель, в потолок и даже электроприборы.

По способу обеспечения питанием датчики фиксирующие движение можно разделить на: автономные (имеют собственный источник питания) и проводные (питание осуществляется от сети).

---

Датчик движения инфракрасный

Работа ИК ДД основана на фиксации теплового (ИК) излучения, идущего от различных объектов. Любой объект, обладающий собственной температурой, генерирует инфракрасное излучение, попадающее через специальные сегментированные вогнутые зеркала и линзы на установленный внутри преобразователя чувствительный сенсор, который и обнаруживает это излучение. Если объект перемещается, то испускаемое им ИК излучение периодически попадает на различные линзы сенсора. В различных преобразователях количество линз может меняться от 20 до 60 штук, при этом с ростом их числа числа возрастает чувствительность датчика. Зона охвата, которую контролирует ДД, зависит от площади поверхности имеющейся системы линз – чем выше эта площадь, тем больше зона контроля.

Преимущества ИК датчиков движения:

• Неплохая регулировка угла обнаружения и дальности движущихся объектов
• Их удобно использовать вне помещений, т.к они реагируют исключительно на те объекты, которые имеют тепло и двигаются
• Полностью безопасны для людей и животных, т. к работает в пассивном режиме, не генерируя никакого излучения

Недостатки ИК ДД:

• Возможные ложные срабатывания, из=за появления различных тепловых излучений, даже из-за потоков теплого воздуха, исходящего от батарей отопления, работающего кондиционера и т.п.
• Меньшая точность срабатывания при работе вне помещения из-за, осадков, солнечного света и т.д.
• Небольшой диапазон температур, в котором обеспечивается стабильная работа преобразователя
• Не сработает, если объект покрыт специальным материалом, не пропускающим ИК-излучение

---

Датчики движения ультразвуковой

УЗ датчик контролирует окружающее пространство с помощью звуковых волной, частота которых находилась вне диапазона слышимости человеческого уха. Так как в момент отражении от движущегося объекта частота сигнала меняется в соответствии с эффектом Доплера, то при заданном изменении частоты в принятом сигнале, преобразователь сработает.

Внутри УЗ ДД имеется генератор звуковых волн, генерирующий УЗ волны в диапазоне от 20 до 60 кГц. Сгенерированная волна идет в открытое пространство и, отразившись от окружающих объектов, попадает обратно в приемник. Фактически – это мини радиолокационная станция.

С появлением в зоне контроля, перемещающегося объекта, отраженные волны получат дополнительную частотную составляющую – эффект Доплера. Путем сравнения она выделяется и формирует сигнал запуска преобразователя.

Огромное применение УЗ преобразователи нашли в автомобилях – они используются в устройствах автоматической парковки, а так же в системах, осуществляющих контроль в «слепых» зонах автомобиля. В помещениях они нашли хорошую нишу для контроля движения на лестницах, и в длинных коридорах и т.п.

Преимущества ультразвуковых датчиков

• Низкая стоимость
• Внешние природные факторы (ветер, солнце, осадки и т.д.) не оказывают влияния на точность срабатывания
• Фиксирует движение объекта контроля, не зависимо от того, из какого он материала

Недостатки УЗ ДД:

• Достаточно небольшая эффективная дальность действия
• Может не сработать при низкоскоростном перемещение объекта контроля
• Оказывает влияние на животных, которые способны слышать звук в УЗ диапазоне

---

Датчики движения микроволнового типа

Схема этого типа преобразователя,использует для работы принцип распространения волны в СВЧ-диапазоне, поэтому принцип работы, очень похож на УЗ ДД. Микроволновый генератор генерирует высокочастотные волны (обычно на частоте 5,8ГГц), которые излучаются преобразователем в окружающее пространство. При отражении от движущегося объекта контроля волна имеет «доплеровскую» прибавку частоты, которая фиксируется при обработке принятого сигнала. После чего сигнал поступает на управляющую плату и запускается схема контроля и сигнализвции.

Плюсы микроволновых датчиков

• Обладают самыми малыми габаритами, по сравнению с другими типами
• Больший радиус действия
• СВЧ датчик может улавливать движение даже за слабо проводящими и диэлектрическими препятствиями: стекла, двери, тонкие стены
• <на точность срабатывания не оказывают влияния атмосферные и природные условия
• Преобразователи этого типа гарантированно сработают, на объекты контроля перемещение которых происходит даже небольшой скоростью
• С помощью одного преобразователя можно создать несколько независимых зон контроля

Минусы:

• Стоят дорого
• Существует вероятность ложного срабатывания, вызванная захватом движения вне зоны контроля
• Небезопасность СВЧ-излучения на любой биологический объект в том числе и человека

  ---

Комбинированные датчики движения

Комбинированная схема ДД способна совмещать в себе сразу несколько технологий, например, микроволновой датчик и инфракрасный. На сегодняшний день такое совмещение очень эффективное, особенно, когда надо получить высокую точности определения движения в зоне, контролируемой устройством. Параллельная работа нескольких каналов достаточно сильно увеличивают вероятность обнаружения нежелательного перемещения, кроме того, такие устройства дополняют друга, взаимно компенсируя недостатки каждого типа.

Что такое детектор движения, для чего он нужен?

Детектор движения – это специальная функция видеорегистратора, которая активирует видеозапись только в то время, когда в поле зрения прибора происходит движение.



Что это дает? Детектор движения экономит, таким образом, свободное пространство носителей информации – будь то встроенная флэш-память, жесткий диск или карта памяти. Детектор движения актуален во время стоянки транспортного средства.



Специалисты настоятельно не рекомендуют включать функцию детекции движения в ситуации движения по дороге – в данном случае экономия места на носителе информации может обернуться потерей записи действительно важных событий. Дело в том, что при включенном детекторе движения видеозапись может приостанавливаться даже когда вы едите по трассе на большой скорости. Это обусловлено принципом работы данной функции – во время работы устройства встроенный процессор непрерывно обрабатывает поступающую видеоинформацию, обнаруживая отличия в последовательных кадрах. Сигналом к инициированию записи служит как раз фиксация значительных отличий.

Для наглядности приведем пример видеосъемки бегущего в кадре человека. Если в первом кадре фигура находится слева, то на пятом – справа. Для процессора это будет сигнализировать о динамике в кадре. Здесь необходимо заметить, что обычно современные видеорегистраторы имеют в настройках параметр чувствительности датчика движения. Это даст возможность определить степень изменений, которая будет интерпретироваться как движение. На практике это означает, что при минимальном уровне чувствительности процессор будет оценивать только первый и последний кадры, а при самом высоком уровне – сразу несколько кадров.







Здесь и кроется ответ на вопрос, почему детектор движения может не включить запись видео во время движения автомобиля. Просто процессор не воспринимает незначительные изменения как движение. Ваша машина едет по ровному шоссе, по сторонам которого однородный фон. Более того, даже при наличии машин впереди вас они могут восприниматься как часть неподвижного «фона» – в том случае, если нет резких изменений в их скорости и координатах.



Ниже приведена последовательность кадров, иллюстрирующих этот пример – их регистратор воспринимает как статичные и запись не активируется. Поэтому, во время движения в автомобиле лучше включить циклическую запись видео.







Чтобы настроить детектор движения, необходимо, оставляя свой автомобиль, включить в настройках видеорегистратора функцию записи по детектору движения. Рекомендуем также в меню устройства отключить автоподсветку экрана – это позволит вести съемку без риска, что на ваш регистратор обратят внимание злоумышленники. Единственное ограничение, с которым вы столкнетесь, оставляя свою машину с включенным таким образом регистратором – емкость аккумуляторной батареи. Поэтому, лучше всего подключить видеорегистратор к автомобильной сети. В зависимости от системы электропитания ток на прикуриватель может поступать или независимо от зажигания или только при включении. В последнем случае необходимо обратиться за помощью к специалистам-электрикам.



Вернуться к списку статей

Датчики присутствия и движения: разбираемся в различиях

Включение освещения по взмаху руки ещё недавно можно было отнести к разряду фантастики. В современной жизни загорающийся в нужный момент свет стал привычным явлением. Благодаря датчикам движения и присутствия больше не нужно тщетно пытаться попасть ключом в темноте в замочную скважину, искать на ощупь выключатель, натыкаясь на какие-то предметы, или волноваться о том, был ли выключено освещение после ухода. Умные устройства сами включат свет при Вашем появлении и выключат его после.

Освещение без лишних включений

Локальные датчики контроля освещения кроме комфорта экономят ресурс осветительных приборов и позволяют снизить затраты электроэнергии до 50%.  Практически все устройства, реагирующие на движение оснащены датчиком контроля освещенности. Что позволяет включать свет только при недостатке естественного освещения. То есть датчики не будут срабатывать, например, днём. Сами устройства распознают движение или присутствие в разных зонах обнаружения благодаря PIR-сенсору. Он улавливает перемещение инфракрасного излучения, которое имеет каждое тело с температурой выше абсолютного нуля.

Один принцип действия, но разные зоны чувствительности Как мы уже поняли, два вида датчиков работают по одному принципу. Реагируют на движение, которое происходит в зоне видимости PIR-сенсора, включают освещение и выключают, когда объект покинул радиус действия. Различие состоит в том, что у датчиков разные зоны чувствительности и срабатывают они на разную интенсивность движений.

Датчики движения не имеют высокой зоны чувствительности и реагируют только на крупные движения при недостатке естественного освещения. Устройства измеряют освещенность при регистрации первого движения, и при недостаточном уровне света включают освещение. После прекращения движений в доне действия сенсора, датчики выключают свет спустя заданный промежуток времени. Обычно эти устройства выполняются высоким уровнем пылевлагозащиты, чтобы их можно было использовать на улице или во влажных помещениях со слабым уровнем освещения.
Например, датчики движения станут отличным решением для наружной подсветки входной двери в тёмное время суток. Или будут включать свет на лестничной клетке, в прачечной комнате, в гараже, на складе, в подвале и так далее.
То есть датчики движения следует применять для управления освещением в проходных зонах и помещениях с малым количеством естественного света или без него.


Датчики присутствия регистрируют каждое движение постоянно и отличаются высокой чувствительностью. Устройства способны улавливать даже незначительную активность и оставлять освещение включенным на протяжении всего времени её регистрации.  Например, контролировать освещение кабинета, пока Вы печатаете на компьютере или пишите.
Также датчики присутствия отличаются многофункциональность. Они могут регулировать яркость ламп по разным протоколам управления в зависимости от уровня естественного освещения за окном. Либо выполнять комплексные сценарии управления дополнительными нагрузками с разным временным интервалом срабатывания. Например, по основному каналу управлять освещением кабинета, а по-дополнительному включать кондиционер. Важно, выключение света в дневное время не повлияет на работу кондиционера. Так как дополнительный канал не имеет связи с сенсором освещенности.
То есть датчики присутствия подойдут для пространств с большим количеством естественного света. И помещений, где люди находятся продолжительное время будь то офисы, места общественного назначения или частные владения.

Автоматически контролируя включение света, уровень яркости светильников и включение дополнительных бытовых приборов, локальные датчики делают нашу жизнь максимально комфортной и наполненной светом.

RC – ESYLUX

Наружные датчики движения RC подходят для всех наиболее распространенных типов установки на фасадах или выступающих частях зданий благодаря широким возможностям монтажа и регулировки. Специальный цоколь обеспечивает простой монтаж на стене или потолке, а также на внутренних и внешних углах. Защита нижней области обнаружения 360° обеспечивает надежное распознавание присутствия и максимальную безопасность.

• Широкие возможности регулировки благодаря шарнирному соединению
• С защитой нижней области обнаружения
• Версия KNX с двумя диммируемыми каналами освещения для ориентирующей подсветки

Угол обнаружения: 130° Угол обнаружения: 230° Угол обнаружения: 280° Дальность действия перпендикулярно датчику: 20 m Дальность действия перпендикулярно датчику: Ø 40 m Возможно дистанционное управление: нет Возможно дистанционное управление: да Степень защиты: IP54 система управления: ON/OFF система управления: KNX

Daten werden geladen

• Включение и выключение наружного освещения в зависимости от присутствия людей и яркости дневного света
• Простой настенный или потолочный монтаж благодаря универсальному цоколю с большим пространством для проводки и шарнирным соединением
• Специальный цоколь для монтажа на внутренний и внешний углы в качестве принадлежности
• Готовность к использованию благодаря заводским настройкам
• Высокая безопасность благодаря защите нижней области обнаружения на 360°
• Удобное изменение настроек и функций с помощью инфракрасного пульта дистанционного управления (например, включение/выключение освещения или автоматическое считывание текущего уровня освещенности)
• Простой монтаж сквозной проводки за счет кабельного ввода с двойной эластичной уплотнительной мембраной
• Регулировочные элементы убираются внутрь корпуса, что исключает непреднамеренное изменение параметров
• Широкие возможности регулировки дальности действия в зависимости от условий на месте установки

Датчики движения | Датчики-Движения.

ру

Мы предлагаем Вам купить датчики движения для включения освещения в нашем интернет-магазине Датчики-Движения.ру с доставкой не только по Москве и области, но и в любой регион России . Ни для кого не секрет, что, выбирая электроустановочное оборудование (датчики движения для включения света) для своего дома, дачи или офиса, мы стремимся за приемлемую сумму купить надежный, качественный, долговечный товар, который при всем этом будет потреблять сравнительно мало электроэнергии.
У нас Вы можете купить датчики движения для включения освещения различных моделей,датчики движения с любым углом обзора,датчики движения, дальность срабатывания у которых от 5 метров и до 30 метров,датчики движения для любых условий и различных назначений.
Если Вы решили купить датчик движения, нужно точно знать, где он будет монтироваться,на какой высоте,будет работать в помещении или на улице,в квартире, подъезде, доме или офисе.Нужно правильно выбрать модель датчика движения для включения освещения одного светильника или целой группы светильников,всего уличного освещения;возможно, датчик будет включать помимо освещения еще какую-либо дополнительную нагрузку в виде вентилятора или вытяжки.
Датчики движения накладные(накладной монтаж на стену) ,датчики движения потолочные 360 градусов (накладной или встраиваемый монтаж на потолок),датчики движения угловые(у некоторых моделей есть возможность крепежа на внешний или внутренний угол помещения или здания),датчики движения встроенные(встраиваются в потолок или в стену в стандартный монтажный подрозетник или коробку) ,датчики движения уличные(предназначены для работы на улице или во влажных помещениях,не боятся минусовой температуры) и интерьерные(могут работать только в помещениях и в плюсовую температуру) – очень большой выбор моделей,дизайна,размера и вида.
В таком случае покупка датчиков движения – самый оптимальный для покупателя вариант. Датчики движения не только экономят потребляемую электроэнергию, но и очень удобны в использовании. Эта покупка станет отличным приобретением. Купите датчики движения в нашем магазине, и Вы сможете убедиться в качестве и надежности нашей продукции.
Если Вы испытываете затруднения при выборе датчика движения (датчик движения – это,прежде всего, сложное техническое устройство), в нашем интернет- магазине Датчики-Движения.ру можно найти большой выбор различных моделей датчиков.Перед покупкой обязательно проконсультируйтесь с нашими специалистами:они подскажут все возможные варианты по монтажу и подключению, а также особенности эксплуатации интересующего Вас датчика.

Что такое датчик движения?

Датчик движения (или детектор движения) – это электронное устройство, предназначенное для обнаружения и измерения движения. Датчики движения используются в основном в системах безопасности дома и бизнеса, но их также можно найти в телефонах, диспенсерах для бумажных полотенец, игровых консолях и системах виртуальной реальности. В отличие от многих других типов датчиков (которые могут быть переносными и изолированными), датчики движения обычно представляют собой встроенные системы с тремя основными компонентами: сенсорный блок, встроенный компьютер и оборудование (или механический компонент).Эти три части различаются по размеру и конфигурации, поскольку датчики движения можно настроить для выполнения очень специфических функций. Например, датчики движения могут использоваться для включения прожекторов, включения звуковой сигнализации, включения переключателей и даже для предупреждения полиции.

Есть два типа датчиков движения: активные датчики движения и пассивные датчики движения. Активные датчики имеют как передатчик, так и приемник. Этот тип датчика обнаруживает движение, измеряя изменения в количестве звука или излучения, отражающегося обратно в приемник.Когда объект прерывает или изменяет поле датчика, электрический импульс отправляется на встроенный компьютер, который, в свою очередь, взаимодействует с механическим компонентом. Самый распространенный тип активного детектора движения использует технологию ультразвукового датчика; эти датчики движения излучают звуковые волны для обнаружения объектов. Существуют также микроволновые датчики (излучающие микроволновое излучение) и томографические датчики (передающие и принимающие радиоволны).

В отличие от активного датчика движения, пассивный датчик движения не имеет передатчика.Вместо измерения постоянного отражения датчик обнаруживает движение на основе ощущаемого увеличения излучения в окружающей среде. Наиболее широко используемый тип пассивного датчика движения в системах домашней безопасности – это пассивный инфракрасный датчик (PIR). Датчик PIR предназначен для обнаружения инфракрасного излучения, исходящего от человеческого тела естественным путем. Приемник заключен в фильтр, который пропускает только инфракрасное излучение. Когда человек входит в зону обнаружения ИК-датчика, разница в уровне излучения создает положительный заряд внутри приемника; это воспринимаемое изменение заставляет сенсорный блок отправлять электрические данные на встроенный компьютер и аппаратный компонент.

Что такое датчик движения | Как работает датчик движения?

Вы, наверное, знаете, что ваша домашняя система безопасности предназначена для обнаружения злоумышленников в вашем доме. То есть, когда кто-то входит в ваш дом, когда им этого не следует, ваша домашняя система безопасности предупреждает ваш центр наблюдения. Это важный аспект вашей домашней системы безопасности, и стоит упомянуть, что устройством, которое фактически обнаруживает и предупреждает центр мониторинга, является датчик движения (также датчик движения).

Проще говоря, детектор движения – это ключевое устройство в вашей домашней системе безопасности, отвечающее за обнаружение и оповещение центра мониторинга, когда кто-то входит в ваш дом в неподходящее время. Датчик использует определенные технологии для обнаружения движения в зоне – он немедленно отправляет сигнал на панель управления вашей системы безопасности, если датчик срабатывает. Затем этот сигнал поступает в ваш центр мониторинга, указывая на возможную угрозу в вашем доме.

Если это звучит в новинку для вас или, возможно, вы немного знаете о детекторах движения и хотите узнать больше, эта статья предоставит больше информации о детекторах движения, в первую очередь о том, как они работают с вашей домашней системой безопасности и общей домашней автоматизацией.Давайте начнем!

Как работают датчики движения для системы домашней автоматизации?

Вы, наверное, слышали о дверных замках, которые можно запирать и открывать с помощью приложения, установленного на вашем смартфоне. Кроме того, вы можете управлять освещением, холодильниками и другими приборами с включенным выключателем с помощью приложения, установленного на вашем телефоне, где вы можете запланировать их включение или выключение в определенное время. Это делается через систему домашней автоматизации. Не говоря уже о вашей домашней системе безопасности, которая предупреждает вас, когда злоумышленник входит в ваш дом.

Для того, чтобы система домашней автоматизации могла все это осуществить – планирование определенных функций для автоматического включения или выключения или отправки сигналов, за эти действия отвечает детектор движения. Это устройство, которое запускает действия. Таким образом, можно с уверенностью сказать, что без детектора движения ваша система домашней автоматизации не будет включать и выключать свет автоматически. Кроме того, ваши холодильники и другая техника не могут работать автоматически; ваша сигнализация не сработает, как и ваша система безопасности, которая посылает сигналы в центр мониторинга, когда злоумышленник входит в ваш дом.Все они не будут работать автоматически по расписанию без датчиков движения.

Извещатель работает с использованием PIR (пассивных инфракрасных) датчиков. Это означает, что детектор не обнаруживает движения, а вместо этого измеряет инфракрасный свет или изменения уровня. Уровень тепла в помещении измеряется ИК-датчиком. Когда они чувствуют, что уровень тепла быстро меняется, детекторы определяют это как движение.

Как датчики движения работают в системе безопасности

Как вы уже знаете, детекторы движения предназначены для обнаружения захватчика в вашем доме и отправки сигналов на вашу панель управления и систему мониторинга.Датчики работают, особенно когда вас нет дома. Ваша система безопасности может быть запрограммирована на работу вместе с датчиками движения. То есть, когда ваши детекторы обнаруживают необычное событие, система безопасности может начать запись события через камеру безопасности.

По сути, детекторы движения являются частью системы безопасности, поэтому система безопасности автоматически обнаруживает необычное событие и предупреждает центры мониторинга. Датчик – это главное устройство, которое определяет ситуацию и вызывает действие.Таким образом, детекторы движения работают как охранники и всегда готовы среагировать на различные ситуации, которые происходят в вашем доме, когда вас нет. Система обнаруживает движение в вашей гостиной, а также определяет, когда окна или двери открываются, закрываются или когда они разбиваются.

Помимо обнаружения злоумышленника, ваш детектор движения, интегрированный с вашей системой безопасности, также может вас предупредить:

• Когда дети входят в закрытые зоны, такие как тренажерные залы, подвал, аптечка и т. Д.
• Когда кто-то приближается к входной двери (дверной звонок)
• Когда домашние животные попадают в запретные зоны и т. Д.

Итак, вы видите, что детекторы движения являются неотъемлемой частью вашей домашней системы безопасности. Они работают в согласии, чтобы обезопасить ваш дом, когда вас нет. Если вы приобрели детектор движения и хотите его получить, ниже мы предоставили несколько советов по установке и наилучшее место для его установки.

Как установить детекторы движения

Если вы обладаете небольшими техническими знаниями, вы можете выбрать установку детектора движения, следуя инструкциям в руководстве. В противном случае вы хотите, чтобы вам помогал профессионал. Конечно, рекомендуется нанять профессионала, потому что это касается вашей домашней системы безопасности, и будет полезно, если процесс установки будет выполнен правильно, чтобы избежать проблем с ложной тревогой.

Более того, в зависимости от дизайна вашего дома вам понадобится эксперт по безопасности, чтобы проверить и увидеть, что лучше всего подходит для вас – нужно ли добавлять оконные датчики и другие устройства безопасности в дополнение к вашим детекторам.

Где устанавливать детекторы движения? –

Ваша входная дверь – это обычно то место, через которое злоумышленник захочет пройти, чтобы попасть в ваш дом.Итак, это одно из лучших мест для установки ваших детекторов движения. Ваши окна также уязвимы для атак. Вам также следует подумать о ваших окнах.

Другие места, которые следует учитывать, – это коридоры и гостиная. Обратите внимание, что детекторы движения также используются для наблюдения за вашими детьми, когда вас нет дома – когда они входят в закрытые места. Следовательно, вы хотите устанавливать датчики движения поблизости от таких мест. Ваша тренировочная комната, аптечка и подвал – вот некоторые из этих мест.

Заключение Как видите, датчики движения

очень эффективны! Они являются неотъемлемой частью вашей домашней системы безопасности, без которой ваша домашняя система безопасности не может обнаружить злоумышленника в вашем доме, а также посылать сигналы в систему мониторинга. Помимо безопасности, эти датчики также помогают в других аспектах домашней автоматизации, таких как управление освещением, температурой, контролем, сигнализацией и т. Д.

Итак, приобретение детекторов движения – верный шаг к усилению безопасности в вашем доме.Вы всегда должны следить за тем, чтобы установка была произведена правильно, чтобы получить максимальную отдачу от вашей системы безопасности.

Детекторы движения – что вам нужно знать

Детектор движения – это первая линия защиты домашней безопасности. Проще говоря: детекторы движения распознают, если кто-то входит в зону вашего дома, и реагируют на это вторжение. Разместив датчик движения рядом с дверью или коридором, вы сможете узнать, есть ли кто-то в вашем доме, на подъездной дорожке или во дворе, хотя этого быть не должно.Это руководство поможет вам решить, какой тип датчика движения лучше всего подходит для вашего помещения.

Причины приобрести датчик движения:

1. Обнаружение движения предупреждает вас, если вы вошли в окно или дверь.
2. Сообщает вам, если вор проник в ваш дом во время вашего отсутствия.
3. Сообщает, есть ли кто-то у вашей входной двери.
4. Наружные датчики движения экономят электроэнергию, поскольку включаются только тогда, когда кто-то находится на улице.
5. Помогает обрести душевное спокойствие.

Типы датчиков движения для вашего пространства

Существует несколько различных технологий, из которых можно выбрать, какие датчики движения установить в вашем доме.Подумайте о планировке вашего дома и его общем окружении, прежде чем решать, какая технология лучше всего подойдет для вашей системы безопасности. Ниже приведены различные типы датчиков движения, которые вы можете выбрать для своего дома.

1. Активные датчики

Активные датчики используют сигналы (например, радиолокационные или звуковые волны) для обнаружения любых изменений в области. Это распространенные типы активных датчиков:

• Ультразвуковые: Это наиболее часто используемый тип, когда речь идет о световых детекторах движения.Он работает, испуская высокочастотные звуковые волны. Если есть какие-либо изменения в структуре звуковой волны, он срабатывает детектор движения.
• Микроволновая печь: Используется в большинстве домашних систем безопасности. Он излучает электромагнитное излучение, обнаруживающее движение. Эти типы датчиков излучают волны, которые возвращаются к приемнику. Если эти волны нарушаются движением, микроволновый датчик сможет обнаружить это и подать сигнал тревоги.
• Томографический: Этот тип датчика движения использует радиоволны и охватывает большие пространства.Любое изменение схемы радиоволн запускает детектор движения.
• Площадь отражения: В этой технологии используются светодиодные лампы, излучающие инфракрасные лучи. Отражающие датчики площади используют отражение инфракрасных лучей, чтобы определить, попал ли объект в обозначенное пространство.

2. Пассивные датчики

Пассивный инфракрасный датчик движения (PIR) определяет температуру тела. Если человек или животное проходит через обозначенную зону, датчики обнаружат изменение температуры и предупредят вас о движении.Важно размещать эти датчики в правильном месте из-за их чувствительности к теплу. Установка их рядом с источником тепла или на сквозняке может вызвать ложные срабатывания.

3. Датчики с двойной технологией

Этот тип детектора движения использует несколько из этих технологий для выполнения своей работы. В них используются как ультразвуковые, так и инфракрасные технологии, и они хорошо подходят для коммерческих помещений. Это может эффективно уменьшить количество ложных срабатываний, потому что обе технологии должны отключиться, чтобы вы были уведомлены.

Особенности, которые следует искать в датчиках движения

Вы можете приобрести базовый детектор движения или искать модели с дополнительными функциями, обычно направленными на уменьшение количества ложных срабатываний или упрощение установки. Вот некоторые особенности, которые следует учитывать при выборе детектора движения.

• Беспроводные датчики движения
  • Выбор беспроводной модели облегчит вашу жизнь от начала до конца. Отсутствие проводов означает отсутствие сверления и более простую установку. Этот тип датчика движения будет связываться с вашей домашней системой безопасности по беспроводной сети, и это наиболее распространенный тип датчиков, используемых сегодня.
• Контактные чувствительные датчики движения
  • Эти типы датчиков устанавливаются на дверях и окнах, как правило, пассивные инфракрасные датчики. Они немедленно вызовут вашу охранную сигнализацию, если в вашем доме откроется дверь или окно.
• Иммунные датчики домашних животных
  • Владельцы домашних животных никогда не могут точно знать, чем занимаются животные, пока они отсутствуют на работе. Но если у вас есть активная собака или кошка, возможно, датчик движения сработает из-за их движений.Есть несколько пассивных датчиков, которые можно настроить так, чтобы они игнорировали движения вашего питомца. Обычно вы можете настроить их так, чтобы они игнорировали животных до определенного веса, а это значит, что они все равно должны быть полезны для защиты вашего дома от нежелательных злоумышленников.
• Датчики с возможностью видео
  • Некоторые датчики движения работают рука об руку с системами видеонаблюдения. Используя эту технологию, камера будет записывать только при срабатывании датчика. Это экономит память для вашей камеры видеонаблюдения и, конечно же, может пригодиться видеодоказательство взлома.

Как правильно установить датчики движения

Если вы выбрали профессиональную систему домашней безопасности, вам, вероятно, не придется сильно беспокоиться о том, где установлены ваши датчики, поскольку они либо сделают настройку для вы или поможете вам сделать это самостоятельно. Но если вы не нанимаете профессионалов и делаете все самостоятельно, убедитесь, что вы понимаете, как правильно размещать их в своем доме и вокруг него. Вот несколько простых советов, которые помогут убедиться, что вы не вызываете ложные срабатывания сигнализации или не пропускаете важные области.

• Установите датчики PIR на расстоянии 10–15 футов от источников тепла. Размещение датчика движения возле вентиляционных отверстий может привести к срабатыванию датчика. Также обратите особое внимание на то, будет ли ваш датчик находиться на солнечном свете. Вы не хотите, чтобы датчик активировался в зависимости от времени суток.
• Избегайте сквозняков в вашем доме. Если вы заметили, что какой-то коридор получает потоки холодного воздуха от кондиционера, возможно, это не идеальное место для установки датчика движения. Внезапное изменение температуры из-за сквозняков может вызвать срабатывание датчика.
• Установите датчики там, где могут пройти грабители. Воры обычно проникают через переднюю и заднюю двери или через гараж. Установите датчики движения возле точек входа и даже в коридорах, где, как вы знаете, грабитель должен пройти, чтобы проникнуть в ваш дом. Обойдите свой дом с точки зрения злоумышленника, прежде чем решить, где разместить датчик движения.
• Проверьте датчики движения перед их использованием. Определите, правильно ли вы разместили датчики, проверив их. Включите систему и проверьте, активированы ли датчики должным образом, когда вы проходите через нее. Постарайтесь пройти через зоны незамеченными, чтобы увидеть, есть ли у вас слепые зоны безопасности.
• Регулярно очищайте датчики движения. Это особенно актуально для датчиков внешнего движения, поскольку они более подвержены воздействию грязи и пыли. Любой мусор на датчике может помешать ему обнаружить движение.

Существует несколько типов датчиков движения на выбор.Знание вашего пространства и окружающей среды важно не только для выбора подходящего датчика для вашего дома, но также имеет значение, когда вы решаете, где разместить их в жилой зоне. Датчики движения являются важной частью вашей домашней системы безопасности и могут даже сэкономить на расходах на электроэнергию. Не упустите возможность приобрести одну или несколько из этих рабочих лошадок!

Все о датчиках движения – плюсы, минусы и принцип работы

Электронные датчики движения содержат оптический, микроволновый или акустический датчик и часто передатчик для освещения.Электроника интерпретирует изменения в визуальном, микроволновом или акустическом поле в непосредственной близости от устройства, используя одну из технологий, описанных в этой статье. Самые дешевые датчики движения могут обнаруживать на расстоянии не менее 15 футов. Специализированные системы, конечно, стоят дороже, но имеют гораздо больший диапазон.

Детекторы движения широко используются в коммерческих приложениях. Одна из распространенных форм – активация автоматических открывателей дверей на предприятиях и в общественных зданиях. Датчики движения также широко используются вместо датчика присутствия в таких случаях, как включение уличного освещения или внутреннего освещения в пешеходных дорожках.Датчик движения может быть среди датчиков системы охранной сигнализации, которая используется для предупреждения домовладельца, когда он обнаруживает движение возможного злоумышленника. Система также может активировать камеру видеонаблюдения для записи возможного вторжения.

Датчики движения различных типов

Первый датчик движения был создан в 1950 году Самуэлем Банго в качестве охранной сигнализации. Он применил основы радара к ультразвуковым волнам – частоте, позволяющей замечать огонь или грабитель, и тому, что люди не могут слышать.Датчик движения Samuel основан на «эффекте Доплера». В наше время многие типы датчиков движения работают по тем же принципам, что и детектор Самуэля Банго.

Активные детекторы

Активные датчики движения также известны как радарные датчики движения. Они излучают радиоволны или микроволны через комнату или другую область, которые ударяются о близлежащие объекты и отражают их на датчик-детектор. Когда в это время объект движется в пространстве, управляемом датчиком, датчик ищет сдвиг частоты в возвращающейся волне, что указывает на то, что волна попала в движущийся объект.Датчик движения может распознавать эти изменения и затем отправлять электрический сигнал системе сигнализации, свету или другим типам устройств, с которыми он работает.

Активные датчики в основном используются для автоматических дверей в торговых зданиях и аналогичных устройствах, но их также можно найти в системах безопасности дома и системах внутреннего освещения. Они не подходят для наружного освещения, поскольку активный датчик может обнаруживать движение случайных объектов, таких как более мелкие животные и более крупные насекомые, и срабатывает молния.

Пассивные инфракрасные датчики

Пассивные инфракрасные (PIR) датчики определяют температуру кожи человека. Они излучают излучение черного тела в средней инфракрасной области спектра, которое контрастирует с фоновыми объектами при комнатной температуре. Их называют пассивными, потому что датчик не излучает энергию. Они обнаруживают объекты, людей или животных, улавливая инфракрасное излучение.

СВЧ-датчики

Микроволновые датчики обнаруживают движение с помощью доплеровского радара и аналогичны радиолокационным скоростным пушкам.Они излучают непрерывную волну микроволнового излучения, а фазовые сдвиги в отраженных микроволнах из-за движения объекта к приемнику (или от него) приводят к гетеродинному сигналу на низкой звуковой частоте.

Ультразвуковые датчики

Ультразвуковой преобразователь излучает ультразвуковую волну, звук с частотой выше, чем человеческое ухо может слышать, и принимает эхо от близлежащих объектов. Как и в случае с доплеровским радаром, гетеродинное обнаружение принимаемого поля показывает движение. Одним из потенциальных недостатков ультразвуковых датчиков является то, что датчик может реагировать на движение в областях, где зона покрытия нежелательна, например, из-за отражения звуковых волн вокруг углов.Такое расширенное покрытие хорошо работает для управления освещением, где идея заключается в обнаружении кого-либо в области. Но для таких случаев, как открытие автоматической двери, желателен более ограниченный датчик.

Томографический детектор движения

Томографические детекторы движения обнаруживают помехи радиоволнам, когда они проходят от узла к узлу ячеистой сети. Они могут полностью обнаруживать движение на больших площадях, потому что могут чувствовать сквозь стены и другие препятствия. Радиоволны находятся на частотах, которые проникают через большинство стен и обнаруживаются в нескольких местах, а не только в месте расположения передатчика.

Программное обеспечение видеокамеры

С распространением недорогих цифровых камер, которые могут снимать видео, выходные данные таких камер можно использовать для обнаружения движения в поле зрения датчика с помощью нового программного обеспечения. Этот тип датчика особенно полезен, когда цель состоит в том, чтобы записывать видео при срабатывании детектора движения, поскольку не требуется никакого оборудования, кроме камеры и компьютера. Поскольку наблюдаемое поле освещено нормально, это еще один пример пассивного датчика. Однако программное обеспечение видеокамеры также можно использовать с освещением в ближнем инфракрасном диапазоне для обнаружения движения в темноте, то есть при освещении на длине волны, не обнаруживаемой человеческим глазом.Это больше не будет считаться пассивным датчиком.

Детекторы жестов

В детекторах жестов используются фотодетекторы и инфракрасные осветительные элементы с цифровыми экранами для обнаружения движений и жестов рук. Алгоритмы машинного обучения используют видеозаписи для распознавания движений человека.

Датчики движения с двойной технологией

Многие современные датчики движения используют комбинацию различных технологий. Комбинация нескольких сенсорных технологий в одном датчике может помочь снизить количество ложных срабатываний, но это достигается за счет снижения вероятности обнаружения и повышения уязвимости.Например, многие двойные датчики объединяют в себе ИК-датчик и микроволновый датчик. Для обнаружения движения оба датчика должны сработать одновременно. Это снижает вероятность ложного срабатывания сигнализации, поскольку тепловые и световые изменения могут вызвать срабатывание ИК-датчика, но не микроволны, или движущиеся ветви деревьев могут вызвать срабатывание микроволн, но не инфракрасного датчика. Однако, если злоумышленник может обмануть ИК-датчик или микроволновую печь, датчик его не обнаружит.

Часто технология PIR сочетается с другой моделью, чтобы повысить точность и снизить потребление энергии.ИК-датчик потребляет меньше энергии, чем излучающее микроволновое обнаружение, поэтому многие датчики откалиброваны таким образом, что при срабатывании ИК-датчика активируется микроволновый датчик. Если последний также поймает злоумышленника, то сработает тревога.

Сводка

В этой статье рассказывается о различных типах датчиков движения и о том, как они работают. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Другие датчики / детекторы / преобразователи артикулы

Больше от Instruments & Controls

советов по максимально эффективному использованию ваших датчиков движения

советов по максимально эффективному использованию ваших датчиков движения

Иногда кажется, что датчики движения работают неправильно. Ложные срабатывания сигнализации, отсутствие сигнализации или другие неполадки с датчиками движения создают им плохую репутацию в мире домашней безопасности. Но часто есть много вещей, которые вы можете сделать, чтобы убедиться, что они работают должным образом.

Датчики движения

бывают разных видов – свет, сигнализация и камеры – и каждая из них имеет свои уникальные особенности, помогающие охранять ваш дом. Это универсальное устройство, которое дает пользователям полный контроль над своей собственностью. Вы можете максимально использовать свои датчики движения, понимая, как они работают и где они могут работать в вашем собственном доме.

Как работают датчики движения

Основная цель датчика движения – обнаруживать, когда кто-то незваный находится поблизости или в вашем доме.Датчик движения отправляет сигнал вашей системе безопасности, и в случае срабатывания оповещения отправляется вам и вашему центру мониторинга.

Есть два основных типа датчиков движения, используемых в доме: активное движение и пассивное движение.

• Активное движение – работает с использованием звуковых волн и обычно используется в автоматических дверях, таких как гаражные ворота.
• Пассивное движение – использует пассивное инфракрасное излучение для обнаружения излучаемой инфракрасной энергии или тепла. Это наиболее распространенный тип датчика движения в жилых домах.

Идеальное размещение

Размещение – большая часть успешного приложения для датчиков движения. Они работают лучше всего, когда размещаются высоко, чтобы покрыть большую площадь. Может показаться очевидным размещение датчиков движения рядом с дверью или окном, но такое размещение может блокировать их диапазон, и любое действие перед датчиком показывает только незначительные изменения инфракрасной энергии с течением времени. Они также работают, обнаруживая колебания температуры, поэтому солнечное окно или рядом с нагревательным элементом не имеет смысла для их размещения.

Лучше всего разместить датчик движения в углу комнаты, откуда открывается хороший обзор ваших входов и который легко обнаруживает любые изменения в комнате.

Предотвращение ложных тревог

Ложные срабатывания сигнализации – один из основных недостатков датчиков движения, но есть способы предотвратить его. Предотвращение ложных срабатываний в основном зависит от размещения, но также и от содержания. Большинство новых систем игнорируют все, что меньше 2,5 футов или 85 фунтов. Несколько вещей, которые следует учитывать при выборе размещения датчиков движения в вашем доме:

• Домашние животные
• Занавески или растения, обдуваемые кондиционерами или обогревателями
• Низкие батареи
• Вентиляторы потолочные
• Объекты, движущиеся рядом с датчиками движения

Наилучшее применение для датчиков движения

Помимо очевидного использования датчиков движения, они также предлагают некоторые другие функции помимо обнаружения грабителей:

• Предупредить вас, если ваши дети придут домой поздно
• Автоматически звонить в дверной звонок, когда кто-то приближается к входной двери
• Экономия энергии за счет использования освещения с датчиком движения в незанятых местах
• Сообщите вам, если домашние животные теряют свободу или находятся в комнатах, где они не должны находиться.

Различные типы датчиков движения и принцип их работы

Первый датчик движения был изобретен в 1950 году Самуэлем Банго и назван охранной сигнализацией.Он применил основы радара к ультразвуковым волнам – частоте, позволяющей заметить огонь или грабитель, и той, которую люди не могут слышать. Датчик движения Samuel основан на принципе «эффекта Доплера». В настоящее время большинство датчиков движения работают по принципу детектора Самуэля Банго. Микроволновые и инфракрасные датчики, используемые для обнаружения движения по изменению производимых ими частот. Чтобы понять работу датчика движения, вам сначала нужно знать, как работает камера. В камере используется датчик изображения, а объектив направляет свет на – когда свет попадает на датчик изображения, каждый пиксель записывает, сколько света он получает.Этот контур светлых и темных областей в пикселях становится всем видеоизображением.

Датчики движения применяются в системах безопасности, которые используются в офисах, банках, торговых центрах, а также в качестве охранной сигнализации дома. Существующие датчики движения могут остановить серьезные аварии, обнаруживая людей, которые находятся ближе всего к датчику. Мы можем контролировать датчики движения в общественных местах. Основным элементом схемы детектора движения является двойной ИК-отражающий датчик.

Что такое датчик движения?

Датчик движения – это устройство, которое замечает движущиеся объекты, в основном людей.Датчик движения часто включается как компонент системы, которая регулярно выполняет задачу или предупреждает пользователя о движении в определенной области. Эти датчики являются очень важным компонентом безопасности, управления домом, энергоэффективности, автоматического управления освещением и других полезных систем. Основной принцип датчика движения – обнаруживать грабителя и отправлять оповещение на вашу панель управления, которое подает оповещение в ваш центр мониторинга. Датчики движения реагируют на различные ситуации, такие как движение в гостиной, открывание или закрывание дверей, окон, а также эти датчики могут

Датчик движения

• Активировать дверной звонок, когда кто-то приближается к входной двери.
• Эти датчики предупреждают вас, когда дети входят в некоторые закрытые зоны дома, такие как аптечка, подвал или тренажерный зал.
• Экономьте энергию, используя этот датчик освещения в пустых помещениях.

Типы датчиков движения

На рынке доступны различные типы датчиков движения, у которых есть свои плюсы и минусы. Это инфракрасный, ультразвуковой, микроволновый, томографический и комбинированный типы.

Типы датчиков движения

Пассивный инфракрасный (PIR) датчик

Все теплокровные животные производят ИК-излучение.Пассивные инфракрасные датчики включают в себя тонкую пироэлектрическую пленку, которая реагирует на ИК-излучение испусканием электричества. Этот датчик активирует охранную сигнализацию всякий раз, когда происходит приток электричества. Эти датчики экономичны, не потребляют больше энергии и служат вечно. Эти датчики обычно используются для внутренней сигнализации.

Пассивный инфракрасный датчик

Ультразвуковой датчик

Ультразвуковой датчик может быть активным (или) пассивным, при этом пассивные обращают внимание на определенные звуки, такие как металл о металл или разбитие стекла.Эти датчики очень чувствительны, но они часто дороги и могут выдавать ложные сигналы тревоги. Активные генерируют импульсы ультразвуковой волны (звуковой волны), а затем определяют отражение этих волн от движущегося объекта. Животные, такие как кошки, собаки, рыбы, могут слышать эти звуковые волны, поэтому активная ультразвуковая сигнализация может их сбить с толку.

Ультразвуковой датчик

Микроволновый датчик

Эти датчики генерируют микроволновые импульсы, а затем вычисляют их отражение от объектов, чтобы узнать, движутся ли объекты или нет.Микроволновые датчики очень чувствительны, но иногда их можно увидеть в неметаллических объектах, которые могут быть обнаружены движущимися объектами за пределами диапазона цели. Он потребляет много энергии, поэтому эти датчики часто предназначены для циклического включения и выключения. Это делает возможным приобретение прошлого, если вы знаете циклы. Электронные сторожевые собаки используют микроволновые датчики.

Микроволновый датчик

Томографический датчик

Эти датчики генерируют радиоволны и обнаруживают, когда эти волны нарушаются.Они могут видеть сквозь стены и предметы, и часто их размещают таким образом, чтобы создать радиоволновую сеть, которая покрывает большие площади. Эти датчики дороги, поэтому они обычно используются на складах, в складских помещениях, а также в других ситуациях, когда требуется коммерческий уровень безопасности.

Томографический датчик

Комбинированные типы датчиков движения

Некоторые типы детекторов движения сочетают несколько датчиков, чтобы уменьшить количество ложных сигналов тревоги. Но двойные датчики активируются только тогда, когда оба типа обнаруживают движение.Например, двойной микроволновый или инфракрасный датчик будет начинать с настройки пассивного инфракрасного датчика, потому что это потребляет меньше энергии. При срабатывании пассивного инфракрасного датчика включается микроволновое деление; затем, если сработал и оставшийся датчик, раздастся звуковой сигнал. Этот комбинированный тип отлично подходит для игнорирования фальшивых сигналов тревоги, но учитывает возможность пропуска настоящих.

Комбинированные типы датчиков движения

Таким образом, это все различных типов датчиков движения , которые включают пассивный инфракрасный датчик, ультразвуковой датчик, микроволновый датчик, томографический датчик и комбинированные типы.Мы надеемся, что вы лучше понимаете эту концепцию. Кроме того, любые вопросы относительно этой концепции или реализации проектов на основе датчиков, пожалуйста, дайте свои ценные предложения, комментируя в разделе комментариев ниже. Вот вам вопрос, каковы области применения датчиков движения?

Фото:

Как работает датчик движения тревоги?

Многие из нас знакомы с датчиками движения, поскольку они стали обычной частью большинства домашних систем безопасности.Эти датчики очень похожи на датчики движения, которые открывают двери продуктового магазина или вызывают активацию раковин и туалетов в аэропорту без прикосновения. Мы видим устройства обнаружения движения повсюду. Но как они работают?

Существует два основных типа систем обнаружения движения. Есть те, у которых есть активные датчики, и те, у которых есть пассивные датчики. Активные датчики излучают ультразвуковые звуковые волны, а пассивные датчики обнаруживают инфракрасную энергию.

Активные датчики движения

Активные датчики движения (также называемые радарными датчиками движения) излучают ультразвуковые звуковые волны – те же волны, что используются в ультразвуковых исследованиях беременных, – и эти волны отражаются обратно на датчик.Этот паттерн продолжается до тех пор, пока не будет нарушен каким-либо вмешательством (например, проходящим мимо человеком). Это запускает датчик для отправки сигнала, который может открыть автоматическую дверь, открыть дверь гаража или подать сигнал тревоги.

Пассивные датчики движения

Существует два популярных типа пассивных датчиков движения. Чаще всего они встречаются в жилых домах.

Пассивные инфракрасные датчики движения (PIR) обнаруживают излучаемую инфракрасную энергию, выделяемую людьми и животными в виде тепла.Когда происходит внезапное увеличение инфракрасной энергии, звучит сигнал тревоги. Небольшие колебания инфракрасной энергии не обнаруживаются датчиком – что хорошо, потому что в противном случае сигнализация сработала бы, когда солнце встает и садится, слегка изменяя температуру в доме.
