Содержание

Электроустановочные изделия для дома

электроустановочные изделия для дома

Разновидности электроустановочных изделий

Подобными приспособления находят применение каждый день. Они определяют безопасность и комфорт пребывания в доме. Изделия обладают небольшими размерами, однако интерьер без них не обладает законченным видом.

Что же входит в состав электроустановочных изделий? Это выключатели, розетки, датчики движения, светорегуляторы и прочие важные устройства, которые и являются темой данного обзора. Каково их устройство? Чем отличаются модели друг от друга? Каковы возможности дизайна?

Классификация электроустановочных изделий

Все электроустановочные устройства с учетом типа проводки разделяются на следующие группы: открытого и скрытого монтажа. В первом случае изделие в стену не встраивается, поэтому механизм обладает заметно выступающим корпусом и пластиной с обратной стороны корпуса для крепления к поверхности. Устанавливаются такие устройства, как правило, в загородных деревянных домах в отличие от механизмов скрытого монтажа, которые применяются в каменных коттеджах и городских квартирах. Устройства для скрытого монтажа более востребованы, поэтому остановимся именно на них.

В ванных, бассейнах либо саунах используются специальные изделия пылевлагозащищенного исполнения. В этом случае механическая часть закрывается резиновым уплотнительным кожухом, который препятствует попаданию внутрь механизма капель, стекающих со стены. Кабели при этом подводятся с помощью сальников. От влагозащищенных розеток следует отличать розетки, оснащенные декоративными крышками. Степень защиты всех влагозащищенных устройств IP44 и выше. Отдельными производителями налажен выпуск отдельных элементов для уплотнения, которые могут устанавливаться в стандартные электроустановочные изделия, поэтому изделие любой серии можно преобразовать во влагозащищенное.

Конструкция электроустановочных изделий

В состав любого электроустановочного изделия входят три основные части: механизм, суппорт (плата для крепления механизма) и лицевая панель. Главным отличием моделей в плане их механизма является метод присоединения проводов. К традиционному соединению относится винтовое. Одни специалисты считают, что винтовое крепление в розетках под воздействием механических колебаний из-за вынимания вилки по истечении определенного периода времени ослабевает. Также большинство используемых проводов являются медными: из-за пластичности они спрессовываются, поэтому контакт ухудшается, вызывая нагрев розетки. Существует множество приверженцев и в пользу винтового соединения, более высокую надежность которого обеспечит «утапливание» (размещение в окошко с последующей фиксацией) провода.

Достаточно новым методом крепления является быстрозажимной узел. Здесь удерживание проводов происходит за счет специальных подпружиненных клемм. Провод прижимается с требуемых усилием, гашение механических колебаний обеспечивают пружины, поэтому качественный контакт гарантирован на долгое время. Явным плюсом устройств с быстрозажимными узлами выступает скорость подключения к питающей сети (до 40% экономии времени). Однако при использовании гибких проводов подобные узлы не достаточно удобны: провода втыкаются с усилием.

Механизмы разных производителей отличаются и по толщине. При стандартной глубине коробки для монтажа в 50 мм толщина механизма составляет 30 мм. Если же толщина выключателей либо розеток 20 мм, то в коробке образуется больше места, что особо удобно с негибкими проводами.

Механизм электроустановочных изделий изготавливается из пластика, в состав которого входят специальные добавки. Данные материал прочный, самозатухающий, термостойкий, не абсорбирует пыль, устойчив к УФ-излучению. Лучшие показатели качества имеет, как правило, более дорогое устройство. Так, розетки от серьезных производителей оснащаются токопроводящими частями («щетками») из луженой латуни либо из латуни без покрытия. Лучшие характеристики свойственны посеребренным щеткам. Токопроводящие части розеток, как правило, состоят из двух элементов, устранить «разбалтывание» которых помогут пружинящие шайбы и пр. Токоведущие части у розеток покрываются изолирующим материалом, чтобы предотвратить случайное прикосновение даже со снятыми декоративными частями (к примеру, при малярных работах либо при наклейке обоев).

Изготовление суппорта осуществляется из металла либо пластика. Подобный элемент определяет прочность изделия и обеспечивает крепление к установленной на стене монтажной коробке. Дополнительно суппорт оснащается разжимными лапками с острыми зубцами, что повышает надежность крепления. Это актуально для розетки, испытывающей на себе существенные усилия на отрыв.

Электроустановочные изделия — управление при помощи пульта ДУ

Практически все электроустановочные изделия допускают организацию управления при помощи пульта ДУ. Есть пульты с радиосигналом (радиосигнал способен проникать через стены) и с ИК-сигналом. Также электроустановочные изделия могут оснащаться встроенными микрочипами, а также соединяться один с другим за счет инсталляционной шины, что обеспечивает возможность мониторинга и управления различными устройствами с общего контроллера (так называемая система «умный дом»). При этом может быть организован удаленный доступ с коммуникатора либо ноутбука через Интернет.

Дизайн электроустановочных изделий

Корпуса, лицевые панели, клавиши, кнопки и пр. элементы электроустановочных устройств изготавливаются, как правило, из пластика со специальными добавками. Материал износостоек, ударопрочен, устойчив к выцветанию и термостоек. Стандартные цвета – цвет слоновой кости (кремово-белый) и белый, однако возможный и варианты от пастельных до резких цветов. При изготовлении продукции может использоваться и массив дерева (вишня, клен, бук, дуб и пр.), который пропитывается специальными составами. Зачастую рамка либо рамка совместно с клавишей изготавливается из металла, керамики и стекла. На пластик в эксклюзивных моделях наносится золотое (24 карата), серебряное либо бронзовое напыление. К нестандартной облицовке можно отнести искусственный камень либо натуральную кожу. Особая роль в оформлении устройств отводится подсветке (меняется ее цвет и расположение).

Форма изделий также поражает своим разнообразием. Стандартные образцы исполняются в виде квадратной рамки, сочетающейся с квадратной либо круглой клавишей. Углы данного квадрата могут быть острыми либо закругленными, возможен вариант овальной клавиши. Ширина рамки вокруг клавиши также варьируется в широких пределах. Не исключение и лицевая панель: она может быть как плоской, так и выпуклой.

Сборка электроустановочного изделия осуществляется по аналогии с конструктором: все модели одного изготовителя имеют одинаковую рамку, в которую можно вставлять сигнальную, силовую розетку, диммер либо выключатель. Можно комбинировать цвет рамки и, к примеру, клавиши для создания наиболее оптимального цветового сочетания для комнаты. Также одна рамка способна иметь до 5 постов, поэтому дизайнерские и функциональные возможности электроустановочных изделий современного дня достаточно обширны.

Электроустановочные изделия — коробки электротехнические

Безопасность и долговечность электроустановочного устройства во многом определяется качеством коробки, куда они монтируются, и качеством ее установки. Коробки, как правило, выполняются из термостойкого пластика. Размер электроустановочного изделия зависит от изготовителя (существуют американский, азиатский и европейский стандарты), поэтому варьируются и размеры монтажных коробок. Да и среди европейских стран-производителей нет единого стандарта по форме и габаритам коробки. Самым распространенным вариантом являются коробки круглых форм.

Если в стене необходимо разместить несколько устройств, которые объединяются одной рамкой снаружи, то под каждое место «посадки» обустраивается своя индивидуальная коробка. Диаметр коробки – 60 мм. Если несколько изделий собирается в одну рамку, то между их центрами расстояние должно составлять 71 мм. Зачастую встречаются рамки, имеющие нестандартные расстояния между центрами, поэтому понадобятся и особые коробки для монтажа.

Иным европейским стандартом предусматривается монтаж постов в одной рамке в коробку прямоугольной формы. Она обладает меньшими размерами по сравнению, к примеру, с тремя круглыми коробками, поэтому экономит место, особенно в тех случаях, когда в блоке собираются разнотипные устройства (к примеру, блок для домашнего кинотеатра со спутниковыми, телевизионными и силовыми розетками).

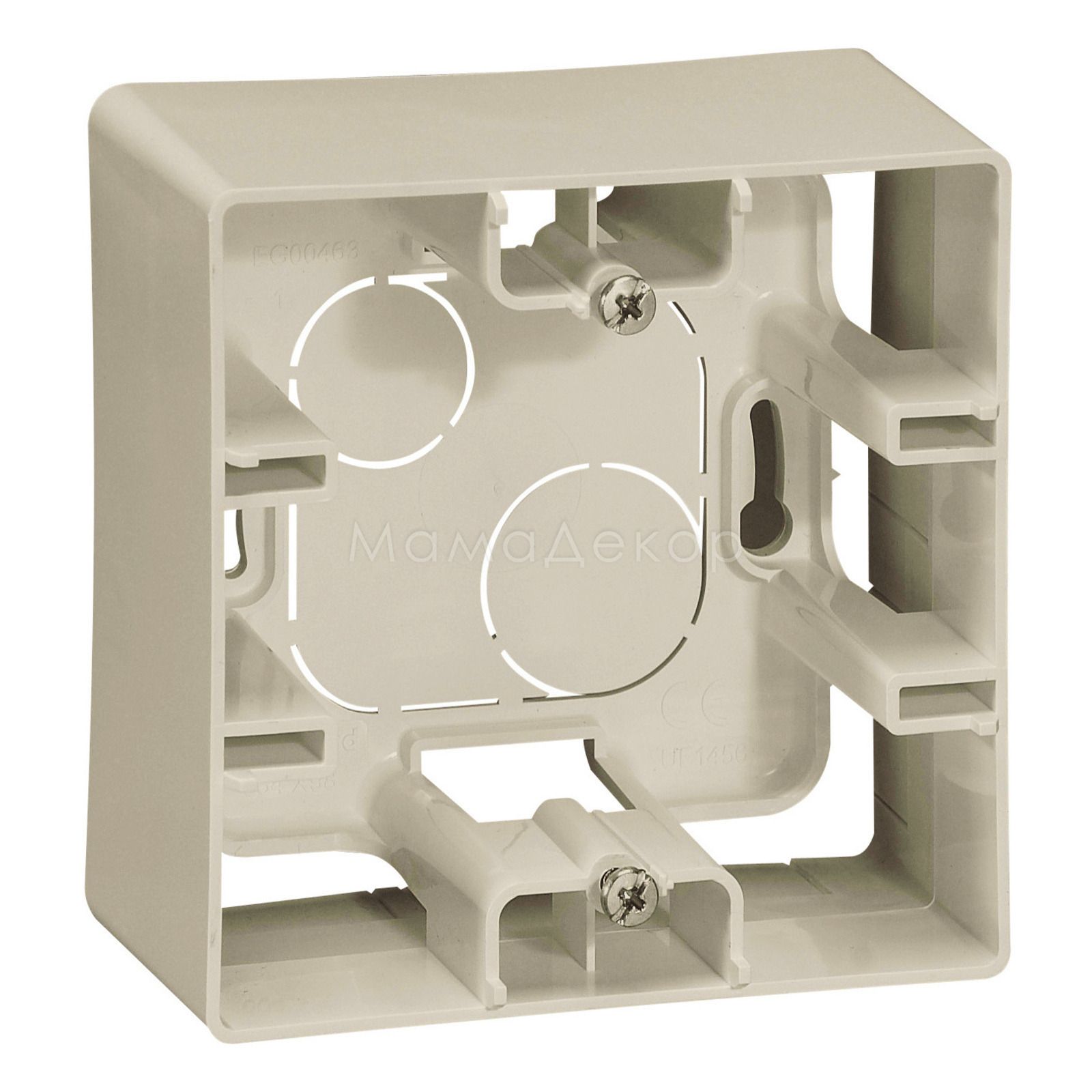

Можно приобрести коробки, которые крепятся на любую поверхность стены (бетон, гипсокартон и пр.). Их монтаж выполняется в специально подготовленные отверстия, где закрепление выполняется цементным раствором либо крепежными элементами, которые имеются на корпусе самой коробки.

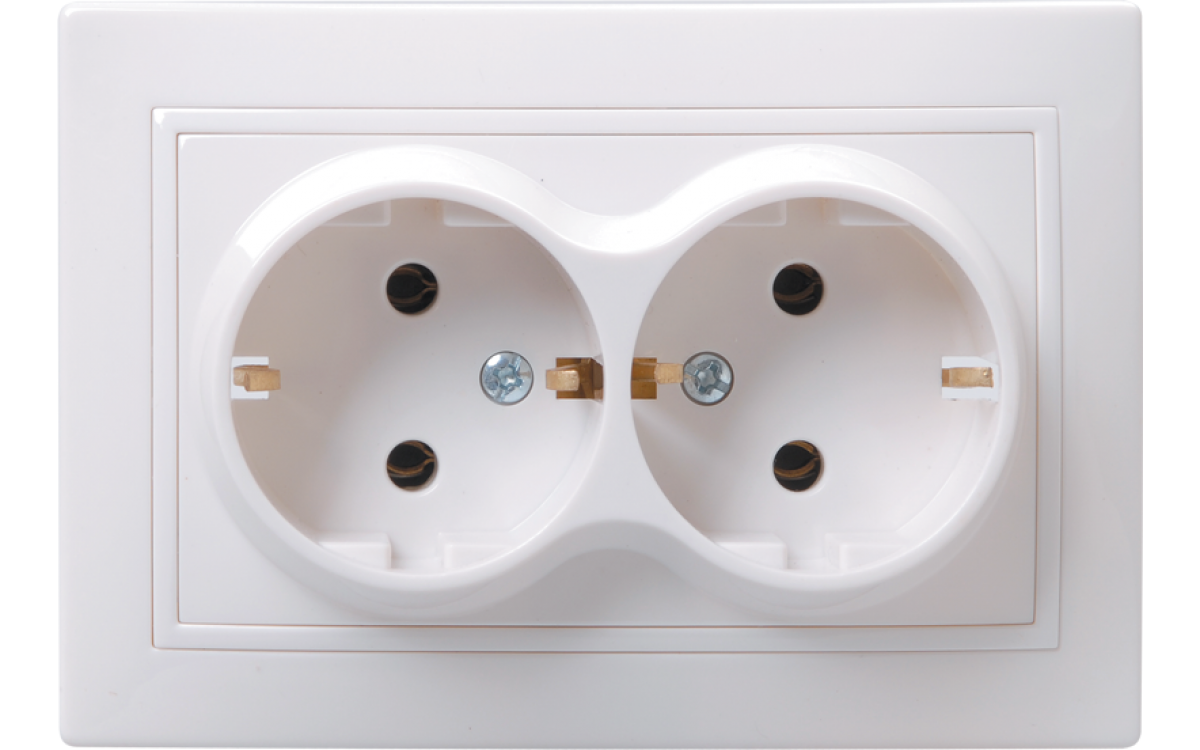

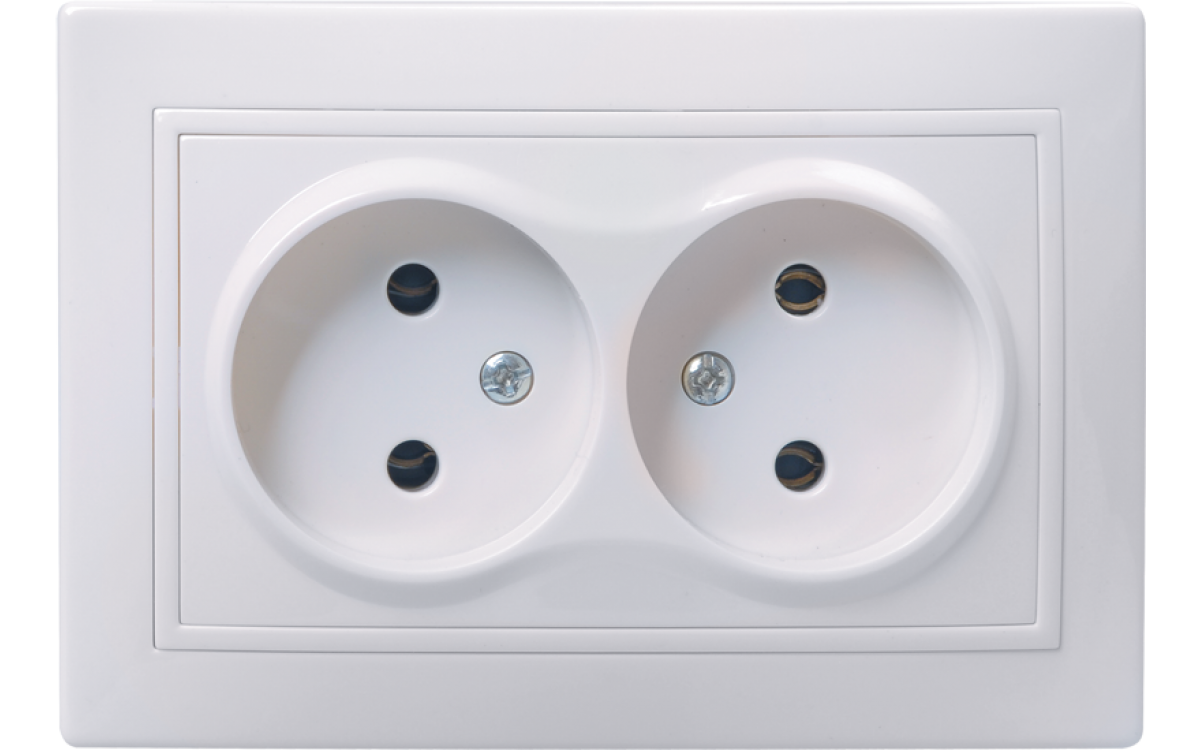

Электроустановочные изделия — розетки силовые

электроустановочные изделия — розетки силовые

Применяются при подключении электроприборов. Стандартные образцы рассчитаны на 16 А (для сетей переменного тока) и 10 А (для сетей постоянного тока). Изготовленная в соответствии с евростандартом розетка оснащается заземляющим контактом, что снижает риск поражения током. Однако проводка только в новостройках имеет фазный проводник («фазу»), нулевой проводник («рабочий ноль» либо «нейтраль») и защитный (заземленный) проводник. В старых домах защитный провод не предусматривался, поэтому розетки с «заземлением» не актуальны.

Выпускаются серии розеток для детских, которые имеют защитные шторки (открываются при соединении защитных контактов вилки и розетки, а также при вхождении обоих штырей в отверстия). Поэтому засунуть в розетку гвоздь либо палец невозможно. Выделяют шторки поворачивающиеся (по аналогии с лопастями пропеллера) и поднимающиеся (используется пружинный механизм).

Изготавливаются модели с выталкивателем вилки, для извлечения которой требуется нажать на клавишу (экономия усилий, исключается «шатание» розетки в стене).

Отечественные и европейские розетки отличаются диаметром штырей: 3,5 и 4,5-5 мм соответственно. Иногда требуются розетки под вилку со штырями-пластинами (американский стандарт).

розетка — американский стандарт

В настоящее время разработаны универсальные образцы: пригодны под европейский и американский стандарт.

Электроустановочные изделия — розетки сигнальные

электроустановочные изделия — розетки сигнальные

Используются для организации передачи данных. Так, телевизионные розетки в соответствии с европейским стандартом оснащаются двумя выходами, которые обеспечивают одновременное подключение к центральной антенне радиоприемника (в FM-диапазоне) и телевизора. Существуют образцы розеток, у которых в корпусе присутствует радио-, ТВ- и спутниковая антенны.

В розетке для телефона, как правило, предусматриваются два выхода: оба для телефона либо один для телефона, а второй – для компьютерного сетевого кабеля. Качество передачи сигнала определяется исходя из особых стандартов. В настоящее время распространенными являются стандарты «5» и «5Е». Популярность приобретает и стандарт «6». Пропускная скорость и объем информации розетки тем больше, чем выше ее стандарт.

Электроустановочные изделия — выключатели

электроустановочные изделия — выключатели

Различаются по типу используемого коммутирующего устройства. Самый распространенный – клавишный механизм (работает по «принципу качелей»). Одно нажатие замыкает электрическую цепь, а второе – ее размыкает. У отдельных моделей клавиши после нажатия возвращаются в начальное положение. Пользуются спросом двух- и одноклавишные механизмы, однако используются трех- и четырехклавишные образцы. Наличие в выключателе нескольких клавишей делает возможным на одной панели выполнять коммутацию, к примеру, разных осветительных приборов, светильника совместно с жалюзи, нескольких лампочек прибора (люстры и пр. ). При этом каждая кнопка обеспечивает управление несколькими потребителями (к примеру, в четырехклавишном выключателе под каждую клавишу выделяется 4 канала, поэтому с подобного устройства можно обеспечить управление 16 потребителями).

кнопочный выключатель — электроустановочные изделия

Следующий на очереди – кнопочный коммутирующий механизм, который одним нажатием включает свет, а вторым – его выключает. Стоит помнить: только выключатель высокого качества способен замкнуть либо разомкнуть цепь вне зависимости от того, какая часть кнопки будет нажата (данное свойство со временем сохраняется). Выключатели от известных производителей могут выдерживать около 60 000 циклов включения-выключения (период службы доходит до 20-25 лет).

Предусматривается в выключателях и подсветка, которая бывает нескольких разновидностей: подсветка для нахождения элемента в темноте (лампочка горит при разомкнутой цепи) и функциональная подсветка (сигнализирует о замкнутой цепи). Подсветка, как правило, производится с помощью вмонтированных в клавишу светодиодов. При этом возможна мягкая подсветка фрагмента клавиши, контура клавиши либо самой клавиши. Число цветов подсветки, как правило, 2-3, но может доходить и до 5.

Электроустановочные изделия — переключатели (проходные выключатели)

электроустановочные изделия — выключатели проходные

Устройства зажигают и гасят свет с различных мест (с двух и более), что особо актуально во время перемещения, к примеру, по просторным коридорам, холлам либо комнатам. Первый переключатель на входе зажигает свет, а второй на выходе его гасит. Для длинного коридора переключатель можно установить возле каждой из многочисленных дверей.

Переключатели и выключатели, как правило, рассчитаны на 10 А. Но стоит помнить, что от ламп разного типа нагрузка разная. Так, нагрузка от люминесцентных ламп больше. Допустимое количество ламп, которые можно «повесить» на один выключатель, определяется по специальным таблицам, присутствующих в любом каталоге уважающего себя производителя.

Электроустановочные изделия — диммеры (светорегуляторы)

электроустановочные изделия — диммеры

Устройства плавно увеличивают либо уменьшают яркость света. Они создают комфорт, экономят потребляемую осветительными приборами электрическую энергию и увеличивают эксплуатационный период ламп. Разграничение светорегуляторов происходит по мощности (максимум – 1 кВт, хотя некоторые усилители расширяют пределы по нагрузке до 3 кВт). Однако под каждый тип лампы предусматривается свой диммер (для ламп накаливания, для галогенных ламп с электронным либо обычным трансформатором, универсальные). Люминесцентные лампы нуждаются в особых диммерах. Диммеры для люминесцентных и галогенных ламп изменяют частоту импульсов светильников, свет от которых становится более комфортным для человеческого глаза.

Разграничиваются светорегуляторы и в зависимости от принципа работы: сенсорные (активируются нажатием пальца, яркость определяется продолжительностью нажатия, выключаются очередным нажатием), клавишные (включаются и выключаются кратковременными нажатиями, регулируются продолжительностью удержания клавиши; допускают подключение к ним нескольких стандартных выключателей, каждый из них обеспечивает отдельное регулирование яркости света), поворотно-нажимные (включаются нажатием, а регулируются вращением кнопки) и поворотные (включаются и регулируются за счет поворота круглой кнопки, менее долговечны по сравнению с поворотно-нажимными устройствами).

Другие электроустановочные устройства

электроустановочные изделия

Таймеры – это устройства, которые задают временной промежуток, к примеру, горения света. Незаменимый элемент для организации освещения лестничной клетки.

Также следует вспомнить о датчиках технической сигнализации (утечки газа, воды).

Встречаются розетки с дифференциальными (препятствуют утечке тока на «землю») и автоматическими (отключают нагрузку при перегрузке и при коротком замыкании) выключателями. Данные устройства рекомендуется использовать на кухне и в ванной: подключают к сети потенциально опасные потребители (стиральные, посудомоечные машины и пр.). В экстренном случае срабатывает автомат, который находится в непосредственной близости с электрическим прибором.

Оцените качество статьи:

Электроустановочные изделия, что они собой представляют, их специфика и виды.

В этой теме будет пояснена суть данного понятия и приведены соответствующие примеры подобных типов устройств. Давайте определим, что такое электроустановочные изделия. Как видно из самого названия, это такие электротехнические устройства, которые изначально рассчитаны под установку (монтаж) на определённые посадочные места, где будут они работать в дальнейшем.

Для большей ясности возьмем в отличие, к примеру, телевизор. Это тоже электрическое устройство. Но, его можно поставить на любую подставку, тумбочку, стол. Причём он не имеет на своем корпусе специальных креплений для этого. А вот электрическая розетка или выключатель, это и есть элетроустановочное изделие, поскольку они конструктивно задуманы и выполнены под спецустановку.

Для общей наглядности приведу несколько примеров таких изделий: это всевозможные розетки сетевые, телефонные, компьютерные, различные выключатели, светорегуляторы, термостаты, датчики движения, таймеры, зуммеры, камеры наблюдения, декоративные рамки для устройств и тому подобное. Для большей ясности можно добавить, что понятие электроустановочных изделий, больше относится к местам функционирования устройств, нежели к техническому их предназначению. То есть, к примеру, обычный автоматический выключатель с технической точки зрения правильнее называть электротехническим устройством, а с точки зрения способов конкретной установки, он будет являться электроустановочным изделием.

Теперь что касается специфики. Первым критерием, конечно, является наличие определённого способа крепежа. А именно, на любом подобном электротехническом устройстве обязательно предусмотрено и имеется один или несколько вариантов крепления. Возьмем ту же внутреннюю розетку для наглядного примера. У неё, как Вы знаете, имеется два способа. Первый — это крепление через раздвижные лапки-распорки, а второй — простое прикручивание сквозь имеющиеся по бокам отверстия, к коробке саморезами. Второй способ надёжнее. При этом следует учесть, что она не имеет целостного корпуса, так как её открытая и электрически-небезопасная часть должна находиться внутри коробки.

Сами варианты крепления бывают различными. Они зависят от многих факторов: назначения самого устройства, место установки, вид корпуса изделия, условий эксплуатации и т.д. Пожалуй, наиболее распространённым и ходовым является крепление через имеющиеся отверстия на корпусе самого устройства. Оно вполне надёжно и просто, хотя требует наличие саморезов, болтов, гаек, сверления отверстиё в стене или щитке.

Другим довольно удобным и простым способом будет установка электротехнических изделий на динрейки. На элетроустановочных изделиях рассчитанные под такие динрейки, имеются специальные желобки и фиксаторы. На месте непосредственной установки крепится сама металлическая динрейка. В результате вполне достаточно поставить изделие на динрейку и зажать фиксатором. Быстро и просто. Этот способ весьма широко применяется для установки электротехнических устройств в шкафах управления, щитках, коробах и т.д. А, в общем, варианты крепления ограничиваются лишь фантазией разработчика изделий и практичностью.

Следующее, что необходимо сказать про элетроустановочные изделия, это варианты их исполнения. То есть, на примере всё тех же розеток и выключателей, они бывают внутренними и внешними. Внутренним, целостный корпус, по сути, не нужен, так как он вполне защищён самим местом установки. Внешние же естественно имеют корпус, которым и крепятся к точке своего расположения. Такой вариант скорей можно отнести к быстрому монтажу, поскольку он не требует особых подготовительных работ (делать отверстие под установку внутри стены, не утапливать кабель и т.д.). Прокинул провод, посадил на пару саморезов внешнюю розетку к стене, подсоединил провода и всё готово.

Другое дело, когда делается установка из расчетов долговременности, качества, эстетичности. Здесь всё же лучше потратить больше сил и времени, устанавливая при монтаже внутренние элетроустановочные изделия. В итоге получая более качественное оформление в целом. В целом, думаю Вам теперь ясно, что представляет собой элетроустановочные изделия и какова их специфика. А на этом всё. До следующих статей.

P.S. Элетроустановочные изделия, это по большому счёту, те же электротехнические устройства, только с точки зрения электромонтажа и способов своей непосредственной установки на рабочее место.

Электроустановочные изделия | Ремонт электрики

Электроустановочные изделия.

Электроустановочные изделия — это группа электрических устройств, которая рассчитана на постоянную установку (монтаж) в определенных установочных местах в сетях переменного и постоянного тока. В группу входят различные розетки (сетевые, телефонные, компьютерные), выключатели, светорегуляторы, термостаты, датчики движения, таймеры, зуммеры, камеры наблюдения и т.д.

Современные электроустановочные изделия должны удовлетворять определенным требованиям: простота установки, удобство в эксплуатации, надежность, безопасность и, конечно же, привлекательный внешний вид. Следует помнить, что надежность внутренних электрических сетей дома или квартиры зависит не только от правильного выполнения электромонтажных работ, но и от качества используемых электроустановочных изделий.

Правильный подбор электроустановочных изделий и подключаемых к ним бытовых электрических приборов по номинальному значению тока (допустимой нагрузке) и месту установки является главным условием их безопасной эксплуатации. Например, для розетки, предназначенной на ток в 6 А, предельно допустимая нагрузка составит 1,3 кВт, для розетки на ток в 10 А — 2,2 кВт, для розетки на ток в 16 А — 3,5 кВт. Указанные значения справедливы лишь при условии соответствия сечений подводящих проводов. Обычные бытовые розетки имеют номинальное значение тока 10 А или 16 А, а выключатели — 10 А Для выбора и приобретения электроустановочных устройств необходимо изучить их основные типы, принципы и допустимые режимы работы, а также определить степень надежности выбираемых конструкций. Кроме того, выбор устройств должен учитывать условия их эксплуатации. Например, для помещений с повышенной влажностью (ванная комната) используются электроустановочные изделия во влагозащищенном исполнении.

Некоторые изделия, предназначенные для наружной установки в саду или на фасаде дома, предлагаются в исполнении с невозможностью их разборки при помощи обычного инструмента.

По способу монтажа электроустановочные изделия могут быть внутренними и внешними. В каждом изделии предусматривается один или несколько вариантов крепления. Способы крепления зависят от назначения самого устройства, места его установки, конструкции корпуса, условий эксплуатации и т. д.

Внутренние устройства используются для скрытой проводки. Они не имеют своего защитного корпуса, а их открытые токоведущие элементы располагаются в углублениях стен внутри монтажных коробок. К монтажной коробке они могут крепиться через раздвижные лапки-распорки или путем фиксации саморезами (второй способ надежнее).

Внешние устройства имеют защитный корпус, который крепится на какой-либо поверхности саморезами или винтами с гайками. Такой вариант не требует особых подготовительных работ (устройства углублений и штроб). В этом случае проводка может монтироваться поверх стены, в кабельных коробах или скрытно.

Современные крупные производители, как правило, предлагают широкий ассортимент электроустано­вочных изделий, которые могут отличаться по дизайну, используемым материалам, а также конструктивным особенностям.

Выбирая серию электроустановочных устройств, следует в первую очередь руководствоваться критериями безопасности, надежности, функциональности, эстетичности. Необходимо заметить, что стоимость функционально идентичных устройств у разных производителей порой отличается на порядок.

В настоящее время дизайн электроустановочных изделий отличается разнообразием — от классических форм до моделей, придающих интерьеру черты индивидуальности. Цветовая палитра этих приборов способна удовлетворить самый изысканный вкус.

При выборе электроустановочных изделий для собственного жилища следует учитывать удобство и комфорт. Так, жесткое срабатывание механизма выключателя или тугое извлечение вилки из розетки могут испортить впечатление даже от качественно смонтированной системы электроснабжения. Кроме неудобств, чрезмерно тугая пара «вилка—розетка» может представлять и определенную опасность, так как при многократном включении/выключении вилки ослабляется крепление самой розетки в установочной коробке. С другой стороны, если вилка входит в розетку свободно, то такая пара не сможет обеспечить гарантированный электрический контакт, что неизбежно приведет к нагреву корпуса розетки и даже оплавлению или возгоранию.

Электроустановочные изделия, как и вся электропроводка, рассчитываются на эксплуатацию в течение 20-30 лет. Однако из-за ненадежного крепления, повышенных нагрузок, производственных дефектов или неправильного подключения некоторые из устройств выходят из строя значительно раньше. Чаще всего большинство неисправностей возникает в них либо в начальный период из-за проявления скрытых производственных дефектов, либо после продолжительной работы в результате естественного износа.

Каждое электроустановочное изделие (в зависимости от назначения) имеет свою маркировку, в которой указаны значения тока и напряжения, а также код, указывающий на степень защиты от внешних воздействий. Код состоит из букв IP (International Protection) и следующих за ним двух цифр. Первая (от 0 до 6) указывает на степень защиты устройства от проникновения внутрь него посторонних предметов и пыли. Вторая (от 0 до 8) — на стойкость к воздействию влаги. Большинство розеток и выключателей, предназначенных для установки в помещениях с обычными условиями, имеют степень защиты IP20, устройства для помещений с повышенной влажностью (ванная комната) — IP44.

На практике часто приходится встречаться с ситуацией, когда выбранная серия электроустановочных изделий не обеспечена необходимым ассортиментом. Во избежание возникновения подобных проблем необходимо удостовериться, что предлагаемый ряд изделий включает в себя все необходимые устройства и аксессуары.

Вам также могут быть интересны следующие ремонтные статьи:

Электроустановочные изделия

Серия «Милан» – это современная коллекция, которая воплотила в себя функциональность и эстетику в организации жилого и рабочего пространства.
Различный симметричный механизм позволит составить комбинации различных цветов и оттенков. Возможность выбора механизмов в двух типах цветовых решений и рамок в восьми типах.

Преимущества:

  • – Абсолютно новый современный дизайн.
  • – Раздельный, симметричный механизм, позволяющий делать комбинации разных цветов и оттенков.
  • – Удобное подключение проводников.
  • – Механизмы изготовлены из ударопрочного, негорючего и стойкого к износу пластика.
  • – Электробезопасное пластиковое основание.



Серия «София» – революционная серия электроустановочных изделий для скрытой установки. Все изделия серии выполнены в формате моноблока, что делает монтаж ее элементов доступным «в одно движение». Изделия этой серии безопасные, надежные и функциональные.

Преимущества:

  • – Механизмы поставляются в сборе с лицевыми панелями и рамками (моноблок).
  • – Удобное подключение проводников.
  • – Возможность выбора розетки с защитными шторками.
  • – Все изделия изготовлены из негорючего PP (полипропилена).
  • – Распорные лапки сделаны из оцинкованного металла толщиной 1,5 мм.
  • – Возможность выбора способа монтажа (на захватах или на винтах).



Серия «Лондон» – универсальная и наиболее популярная серия электроустановочных изделий EKF.
Походит для использования в любых типах помещений. Включает весь необходимый набор изделий для решения максимально широкого спектра задач по электроустановке.

Преимущества:

  • – Гарантия долговечности: – для выключателей — 40 000 циклов (вкл./откл.) согласно IEC 60669-1;
  • – для розеток — более 5000 циклов согласно IEC60884-1.
  • – Электробезопасное керамическое основание.
  • – Каркас из металла толщиной 1 мм.
  • – Жесткий металлический суппорт.
  • – Удобное подключение проводников.
  • – Четыре удлиненных монтажных отверстия обеспечивают ровный монтаж на стену, а также позволяют устанавливать механизмы EKF в любые монтажные коробки.
  • – Негорючий материал — АBS-пластик.
  • – Компактный механизм идеален для монтажа.



Серия «Рим» – серия электроустановочных изделий для открытой установки.
Создана так, что все изделия серии легко монтируются практически на любую поверхность. Специальные технические решения и разработки делают процесс монтажа максимально простым.

Преимущества:

  • – Гарантия долговечности: – для выключателей — 40 000 циклов (вкл./откл.) согласно IEC 60669-1;
  • – для розеток — более 5000 циклов согласно IEC60884-1.
  • – Электробезопасное основание из термического пластика.
  • – Простой удобный монтаж.
  • – Выштампованные вводы с четырех сторон.
  • – Удобное подключение проводников.
  • – Негорючий материал — АBS-пластик.
  • – Возможность монтажа на любую поверхность.



Серия «Венеция» – серия электроустановочных изделий предназначена для помещений с повышенной степенью влажности и запыленности: различных мастерских, гаражей, подвальных и промышленных помещений. Продуманный дизайн серии и уникальные технические характеристики позволяют использовать эти изделия там, где другие бессильны и небезопасны.

Преимущества:

  • – Корпус из поликарбоната.
  • – Надежные самозажимные клеммы.
  • – Герметичные съемные вводы с двух сторон.
  • – Розетки поставляются с защитными шторками.
  • – Степень защиты IP54.
  • – Гарантия 5 лет.



Силовой разъем – это простой способ удобного, быстрого и безопасного подключения различного стационарного и мобильного оборудования со значительным энергопотреблением. На производстве, во время строительных работ, силовой разъем позволяет безопасно подключать мощное электрооборудование как внутри помещения, так и на открытом воздухе.

Преимущества:

Корпус силовых разъемов изготавливается из термостойкого самозатухающего пластика, который в числе прочего позволяет использовать силовые разъемы во влажной среде. Аналогичный материал используется также для изоляции токоведущих частей. Таким образом, силовой разъем позволяет подключать электрооборудование и электроинструменты максимально удобным и безопасным образом.



Силовые удлинители. Профессиональные силовые удлинители серии «Гефест» в стальном корпусе на катушке обладают повышенной прочность, представлены в ассортименте исполнения с предохранителями, с заземлением или без, с длиной шнура от 30 до 50 метров и позволяют подключить до четырех потребителей суммарной нагрузкой 2,2-3,5 кВт.

Электроустановочные изделия

Входя в плохо освещенное помещение, человек инстинктивно ищет электрический выключатель, чтобы зажечь свет. Этот прибор стал неотъемлемым атрибутом быта, частью интерьера. Столь же неотъемлемой частью нашей жизни стала и электрическая штепсельная розетка. Этими приборами каждый из нас многократно пользуется в течение дня, даже не задумываясь о том, что еще относительно недавно они не существовали вовсе.

Только в 1879 году Томас Эдисон демонстрирует разработанную им современную систему электрического освещения, включающую в себя в том числе выключатель, штепсельную розетку и вилку. Таким образом, именно этот год, с определенными натяжками, можно считать датой рождения электроустановочных устройств. Некоторые сомнения при приведении данной даты в качестве точки отсчета возникают потому, что к этому моменту уже существовала необходимость коммутации электрических цепей, а, следовательно, каким-то образом эта коммутация осуществлялась. К сожалению, информации о более ранних устройствах найти не удалось. Приоритет же Эдисона, тем не менее, вполне справедлив, т.к. он предложил работающую систему, включающую в себя прототипы современных устройств и нашедшую непосредственное применение в быту.

Розетки и выключатели

Сегодня производство электроустановочных изделий — это мощная и динамично развивающаяся отрасль мировой экономики, и, естественно, номенклатура ее продукции не ограничивается выключателями и розетками. Современные электроустановочные изделия, это и различные детекторы, и регуляторы мощности, и компоненты системы “умный дом”. Предваряя практическую часть, касающуюся аспектов выбора устройств и реализации заключительной стадии электрификации индивидуального жилого дома, сделаем небольшой обзор отечественного рынка электроустановочных изделий.

Прежде всего, стоит отметить, что российский рынок электроустановочных изделий является довольно емким и к тому же растущим, а, следовательно, все более привлекательным для производителей конечных устройств. Расширяется ассортимент предлагаемой продукции, на рынок выходят все новые производители, с все более интересными как ценовыми предложениями, так и техническими решениями.

Если попытаться сегментировать наш рынок электроустановочных изделий по критерию цены, то он будет выглядеть примерно следующим образом:Нижний ценовой сегмент — традиционные отечественные и белорусские производители, наиболее заметным представителями которых, являются соответствующие предприятия ВОС.

Чуть дороже продукция турецких фирм (в этот же сегмент попадут, видимо, и китайские производители после массового выхода на российский рынок под собственными брендами).

Высший ценовой сегмент — продукция известных европейских и азиатских компаний.

У дорогих производителей тоже есть дешевые серии, сравнимые по цене с эконом-классом.

Раз уж мы употребили понятие «серия», то необходимо дать некоторые пояснения. Дело в том, что ассортимент крупного производителя, как правило, не ограничивается одной линейкой электроустановочных изделий, объединенных дизайном и ценообразованием, а состоит из нескольких подобных серий, призванных удовлетворить всевозможные запросы потребителя. Они всегда оформлены по-разному, могут отличаться используемыми механизмами, по-разному формируются и цены (стоимость функционально идентичных устройств разных серий одного производителя может различаться в несколько раз).

Классифицировать электроустановочные изделия можно по нескольким критериям.

По типу обслуживаемой проводки они делятся на устройства скрытой и открытой установки. Для первых необходимо углубление в стене соответствующей формы, вторые монтируются непосредственно на стену. Изредка применяется промежуточный тип установки, когда часть изделия заглублена в стену, а другая существенно выступает, что достигается использованием соответствующей подъемной рамки (необходимость такой установки возникает, в частности, при монтаже устройств в стену недостаточной толщины при использовании скрытой проводки).

В соответствии с принятыми в стране-производителе стандартами электроустановочные изделия имеют определенные формы и размеры. Это различие очень важно, т.к. в разных стандартах различаются системы установки, так, например, исторически в России получил наибольшее распространение немецкий стандарт. Это привычные нам розетки, которые при установке в стену требуют круглого подрозетника. В последнее время приобрели популярность и другие стандарты, использующие прямоугольные установочные коробки и модульные электроустановочные изделия к ним.

Постараемся сформулировать критерии, которыми следует руководствоваться при выборе электроустановочных изделий. Их список может выглядеть примерно следующим образом:

  • безопасность
  • функциональная полнота и комфортность использования
  • соотношение цена-качество
  • соответствие эстетическим взглядам владельца дома на интерьер помещений и личные предпочтения
  • престиж

Позиции 3 и 4 этого рейтинга могут меняться местами в зависимости от достатка выбирающего и его приоритетов. Критерий 5 в большинстве случаев малозначим, однако появление на отечественном рынке топовых серий электроустановочных изделий таких производителей, как Bironi наводит на мысль, что престижность становится значимым фактором, способным влиять на выбор потребителя наряду с эстетическими установками.

Разберем эти критерии последовательно, попутно постараемся дать некоторые оценки и рекомендации, которые хоть в какой-то степени облегчат читателю бремя выбора.

Безопасность

Первое условие безопасной эксплуатации бытовых электрических приборов и электроустановочных изделий — их правильный подбор по номиналам и исполнениям в соответствии с местом в электросети (мы не будем останавливаться на мероприятиях, обеспечивающих электробезопасность самой сети, таких как защитное заземление, выравнивание потенциалов, УЗО и проч., т.к. об этом шла речь в предыдущей статье), правильный монтаж и установка.

Под правильным выбором номиналов, имеется в виду соответствие силы тока, на которую рассчитано электроустановочное изделие, потреблению нагрузки, т.е., например, к розетке могут быть подключены электроприборы (нагрузка), суммарная потребляемая мощность которых не превышает величины вычисленной исходя из номинала розетки по току (для обычной бытовой штепсельной розетки 10—1 6А; номинал, как правило, обозначен непосредственно на корпусе изделия) и напряжения сети (220 В). То же касается и всех прочих электроустановочных устройств.

Кроме того, выбор устройств должен учитывать их месторасположение. В помещениях с повышенной влажностью надо устанавливать электроустановочные изделия во влагозащищенном исполнении. Сегодня принята система классификации изделий по пылевлагозащищенности в соответствии с нормой CEI 70-1 (EN 60529). В соответствии с этой нормой изделию присваивается двузначный цифровой код защиты IP (International Protection), например IP44 — приборы с такой степенью защиты наиболее часто используются в ванных комнатах, где первая цифра обозначает защиту от попадания твердых частиц, а вторая — защиту от попадания воды. Помимо цифр код может быть дополнен буквами, несущими дополнительную информацию о защищенности устройства от внешних воздействий. Таким образом, маркировка IP44 будет означать примерно следующее — должным образом установленный корпус прибора защищен от попадания твердых частиц диаметром не менее одного миллиметра и защищен от брызг, попадающих на него со всех сторон, где возможен контакт прибора с распыляемой водой.

Правильная установка прибора является необходимым условием безопасности его эксплуатации. Так при внешней проводке, розетка, выключатель, и другие электроустановочные изделия должны монтироваться на негорючем основании, при скрытой (внутренней проводке) устройство должно монтироваться в подрозетник (стакан, установочная коробка) из негорючего материала. В обоих случаях должно быть обеспечено надежное подключение к сети электропитания и механическое крепление устройства на своем месте.

Если в помещении будут играть дети, то стоит предусмотреть их защиту от поражения током. Ребенок познает мир, для этого ему дано неуемное любопытство, заставляющее засовывать невообразимые вещи в самые неподходящие места, например ножницы в розетку. Современные производители идут на различные ухищрения, дабы исключить возможность травмы в результате поражения электричеством — от установки УЗО непосредственно на розетку, что сокращает время срабатывания устройства, до механической защиты токоведущих частей от проникновения из вне. Среди последних, наибольшее распространение получили защитные шторки, которые открывают доступ к частям находящимся под напряжением только при одновременном воздействии на оба отверстия розетки (вилкой на шнуре питания электроприбора).

Непреложным условием электробезопасности установочных устройств является их доброкачественность. Вообще-то, все электроустановочные изделия, которые продаются на нашем рынке, должны соответствовать отечественным требованиям безопасности, т.к. они подлежат обязательной сертификации на предмет соответствия отечественным стандартам, таким, как ГОСТ Р 51322-99 и 51324-99 для розеток и выключателей соответственно. Однако, потребителю следует отдавать себе отчет, что сертификационные испытания проходит не вся продукция, а образцы представленные на испытания (что вполне обосновано, т.к. в ходе испытаний образцы зачастую разрушаются, да и технически осуществлять контроль качества всей продукции у Ростеста нет возможности). Из этого факта следует, что конкретный образец может иметь характеристики отличные от таковых у образца прошедшего сертификационные испытания. Вряд ли кто-либо возьмет на себя смелость утверждать, что продукция конкретного производителя, законно продающаяся в России, небезопасна вследствие своего низкого качества, поэтому ограничимся тем, что приведем кое-какие соображения, которые, по нашему мнению, быдут полезны покупателю. Мы живем в России, где существуют определенные требования к электроустановочным изделиям, в странах ЕС, требования во многом идентичны, во всяком случае, они не мягче российских, в т.ч. по безопасности. Мало того, эти требования действуют там существенно дольше, нежели в России. Исходя из этого посыла, можно было бы сделать однозначный вывод, что продукция европейских производителей удовлетворительна по качеству и ее установка отвечает отечественным требованиям, если бы не кое-какие «но». Внимательно просматривая каталоги европейских фирм в описании некоторых изделий можно найти упоминания о том, что они предназначены для реализации в странах не входящих в ЕС, а следовательно требования, которые к ним предъявляются, отличаются от таковых на территории ЕС, и могут не удовлетворять российским. Другим «но» является тот факт, что реальное производство продукции продаваемой под европейским брендом может осуществляться вовсе и в неевропейской стране, а в странах Юго-Восточной Азии. Само по себе это не страшно, если владелец торговой марки обеспечивает должный уровень контроля качества. В таком случае известность марки может служить определенным залогом приобретения доброкачественной продукции. С другой стороны, известность, а, следовательно, востребованность, изделий конкретного производителя создает опасность появления подделок. Нам не приходилось сталкиваться с «живой» подделкой, но вероятность встречи с ней — больше нуля. В какой-то степени гарантировать приобретение доброкачественной продукции может обращение в торгующую организацию, пользующуюся хорошей репутацией и работающей либо непосредственно с производителем, либо с его официальным представителем.

Функциональная полнота и комфортность использования

Выбирая электроустановочные изделия для собственного жилища, не стоит забывать, что они относятся к предметам быта, которыми вы будете пользоваться ежедневно, следовательно, пользоваться ими должно быть удобно и комфортно. Жесткое срабатывание механизма выключателя, маленькая неудобная клавиша на нем, тугое извлечение вилки из розетки, все эти мелкие детали могут испортить впечатление от даже качественно выполненной системы электроснабжения. К таким неудобствам можно, конечно, привыкнуть, однако сегодня есть выбор, и вряд ли в этом случае стоит приспосабливаться к ним.

Кроме неудобств, чрезмерно тугая пара штепсельная вилка-розетка, например, может представлять и определенную опасность, т.к. при попытке вытащить вилку из розетки за шнур питания, присутствует риск разрушения вилки, обрыва шнура питания. При многократном включении/выключении вилки в такую розетку разбалтывается крепление самой розетки к несущей поверхности. С другой стороны, если вилка входит в розетку вообще без усилия, то, возможно, такая пара не сможет обеспечить достаточный электрический контакт, что неизбежно приведет к нагреву места контакта, следствием чего может оказаться возгорание.

На практике, иногда, приходится встречаться с ситуацией, когда на пути реализации замысла владельца дома неожиданным препятствием встает недостаточная функциональная полнота выбранной серии электроустановочных изделий. Например, по замыслу заказчика в определенном месте должен находится блок, включающий в себя пять электроустановочных изделий, а выбранный производитель не предусмотрел в своем ассортименте пятиместной рамки, позволяющей это осуществить. Или при необходимости установки датчика освещенности оказывается, что среди выпускаемых выбранным производителем изделий нет такого устройства. Приходится идти на различные ухищрения для того, чтобы сохранить единство дизайна электроустановочных изделий. Между тем, можно избежать возникновения подобных проблем, удостоверившись при выборе, что предлагаемый ассортимент включает в себя все необходимые изделия и аксессуары.

Здесь нелишне будет упомянуть и некоторые типы электроустановочных устройств получивших распространение в последние десятилетия. Это детекторы движения и датчики освещенности. Такие приборы призваны создавать управляющее воздействие для исполнительных приборов, так детектор движения может автоматически «включать» освещение при входе человека в помещение, детектор сумерек (датчик освещенности) позволяет без участия пользователя зажигать свет при наступлении темноты. Другое удобное изобретение — таймер выключения. Это устройство самостоятельно отключит подачу электричества через определенное время, и вам не придется волноваться по поводу забытого включенным в розетку утюга. Регулятор мощности, или диммер, позволит, например, плавно регулировать уровень освещения, что снизит потребление электроэнергии и увеличит срок службы ламп.

Дополнительные удобства пользователю предоставляют электроустановочные устройства с дистанционным управлением.

Соотношение цена-качество

Дать объективную оценку изделиям по этому критерию практически невозможно в силу либо близости цен и параметров, либо, наоборот, вследствие несопоставимости цен и потребительских качеств. Однако, позволительно будет высказать личное мнение, состоящее в том, что наилучшим это соотношение будет у бюджетных серий известных европейских производителей реализуемых, в том числе, на внутренних рынках стран ЕС. Это обусловлено тем, что с одной стороны, механизмы, применяемые в этих изделиях идентичны механизмам более дорогих серий, с другой — сравнительно невысокая стоимость связана скорее с особенностями ценообразования, а не с экономией на качестве сборки и материалов. Примером разумного выбора могут быть изделия серий Bironi.

Соответствие эстетическим взглядам владельца дома на интерьер помещений и личные предпочтения

Давать какие-либо рекомендации касательно выбора электроустановочных изделий по этому критерию просто невозможно. Тут как говорится кому арбуз, а кому свиной хрящик, однако нельзя не сделать одно общее замечание. Выбирая, самостоятельно или совместно с дизайнером, внешний вид электроустановочных изделий и согласуя его с прочими деталями интерьера, следует отдавать себе отчет, что экстравагантный дизайн со временем приедается и может начать раздражать пользователя. Выбрав более спокойные, классические формы Вы возможно не получите сногсшибательных визуальных сочетаний, однако и случайная ошибка при выборе не будет вылезать вопиющим диссонансом. К тому же позднее может возникнуть желание изменить отделку стен. В таком случае электроустановочные изделия простых форм, неяркой расцветки позволят сэкономить, не меняя их одновременно с обоями.

Тем более, если у выбирающего электроустановочные изделия есть твердая убежденность, что продукция определенного производителя является эталоном качества и высокой дизайнерской мысли, следует отдать предпочтение именно ей. Хотя проконсультироваться со специалистами все же не будет лишним. Это позволит избежать подводных камней, о которых  упоминали выше.

Престиж

Уже давно не является новостью, что электроустановочные изделия перестали быть просто утилитарными выключателями, розетками, диммерами и проч., чей внешний вид определяется исключительно функциональностью. Сегодня электроустановочные изделия — один из инструментов дизайнера, участвующий в создании гармоничного стилевого решения. Наглядным примером серии таких «дизайнерских» устройств может служить серия  Bironi, WERKEL (Веркель) В серии  у  производителя «Бирони» особой пулярностью у богатых клиентов пользуются «золотые» и деревянные накладки. Объяснить такой выбор чем-нибудь другим, нежели соображениями престижа, сложно. Т.е. электроустановочные изделия становятся статусной вещью. Насколько эта тенденция устойчива, сказать трудно, но то, что она есть, сомнений не вызывает.

В заключении хотелось бы сказать, какие бы электроустановочные изделия вы не приобрели, если их эксплуатация безопасна, удобна и доставляет удовольствие, значит, вы сделали правильный выбор.

Электроустановочные изделия | SIMON

Компания Simon предлагает широкий спектр решений. Примером этого является серия механизмов Simon.



Для создания эффективной электросистемы как в жилых, так и в промышленных помещениях, требуются электрические механизмы. Здесь представлены электронные и электрические механизмы, которые могут сделать дом или другое помещение более безопасным, удобным и эффективным.



Механизмы и их функции



Компания Simon предлагает весьма широкий выбор этих изделий. На веб-сайте представлено множество механизмов различных размеров и цветов, которые предназначены для любых типов условий установки.



Обеспечиваются все виды функций для удовлетворения конкретных потребностей. Мы предлагаем системы для управления и регулировки освещения, комплекты изделий, которые необходимы для создания электрических систем любого типа, механизмы для управления жалюзи и системы управления отоплением.



Также в нашем каталоге представлены механизмы для хронометража, и все виды систем сигнализации и освещения, защиты и безопасности, контроля доступа и механизмы с беспроводным подключением, ориентированные на удовлетворение различных требований.



Кроме того, раздел механизмов Simon включает в себя широкий выбор клавиш, накладок, рамок и розеток. Но это еще не все, мы также предлагаем механизмы управления, розетки для телевизионных и мультимедийных систем, и все необходимые изделия для любой электрической системы, особенно для ценителей качественного звука, будь то музыка или радио.



Кроме того, в нашем онлайн-каталоге вы найдете лучшую коллекцию электрических и электронных механизмов для различных целей и функций. Мы предоставляем лучшие электрические решения для вас и ваших близких.



В этом разделе вы найдете механизмы любого дизайна, которые выполняют все описанные выше функции.



Для предотвращения каких-либо проблем важно всегда выбирать изделия максимального качества. Хорошим примером такого подхода является наша серия механизмов, в которой вы найдете именно то, что вам нужно.



Если у вас имеются какие-либо вопросы по любому из наших механизмов, мы будем рады вам помочь.



электроустановочные изделия для кухонь, ванных, прихожих и жилых комнат

К розеткам, выключателям и другим электроустановочным изделиям предъявляют немало требований: привлекательный дизайн, доступная цена, и, конечно же, безопасность. Серия Blanca от Schneider Electric в полной мере отвечает самым строгим запросам. Более того, данная линейка была разработана совместно с электриками, что позволило сделать ее максимально удобной для монтажа

Цвета и дизайн

Выбирая розетки, выключатели и другие электроустановочные изделия, мы прежде всего обращаем внимание на внешний вид, ведь эти приборы постоянно будут перед глазами. Современный дизайн серии Blanca, разработанный в агентстве Design Lab, удовлетворит даже самого взыскательного потребителя. Изделия выпускаются в 7 цветах. Особой популярностью пользуются белый, бежевый и молочный, в силу их универсальности. Модели нестандартной палитры (титан, алюминий и антрацит), могли бы вызывать некоторые сомнения, ведь необычные краски нередко блекнут со временем. Но серии Blanca это не касается. Их изготавливают с использованием долговечных высококачественных красок, которые даже через много лет не поменяют свой цвет.

Электроустановочные изделия под дерево отделаны специальной пленкой, благодаря чему древесный рисунок смотрится очень натурально

Сегодня серия Blanca предлагает самый широкий выбор электроустановочных изделий среди моноблочных серий Schneider Electric — более 100 функций. Это выключатели, переключатели, розетки (в том числе силовые, влагозащищенные, телевизионные и компьютерные), диммеры, комбинированные блоки, распределительные коробки, проводной звонок и звонковая кнопка, переговорное устройство для домофонов и многое другое.

Изделия Blanca могут быть установлены и скрыто, и открыто. Более того, открытая установка имеет три варианта: без пластин, с изолирующей или с монтажной пластиной. Это многообразие обеспечивает возможность монтажа в любом помещении.

Розетки и выключатели

Розетка для плиты

Начать стоит с более чем впечатляющего ассортимента розеток и выключателей. Помимо обычных моделей открытого и скрытого монтажа есть и уникальные, например, компактная розетка, заземляющий элемент которой находится в прозрачной вставке.

Многопостовые розетки удобны тем, что их можно устанавливать как горизонтально, так и вертикально.

Для электроплит в линейке Blanca разработано два вида силовых розеток (на 32 А), а также силовые вилки на 3 и 4 контакта. Очевидно, что для электроустановочных изделий такого рода огромное значение имеет безопасность. И специалисты Schneider Electriс отнеслись к этому вопросу более чем серьезно. Корпуса (лицевые детали) всех изделий серии выполнены из качественного термостойкого пластика. Винты защищены от самоотвинчивания, а кабели — от перегиба.

Монтажные и подъемные коробки, разработанные для силовых розеток, позволяют как скрытую, так и открытую установку

И конечно, особого подхода требуют кухни и ванные комнаты. Для них выпущена двойная влагопылезащищенная розетка IP44. Она снабжена специальным кожухом и крышками, которые обеспечивают сохранность механизма и контактной группы.

Проводной звонок и звонковая кнопка

Если театр начинается с вешалки, то дом — с дверного звонка. Элегантный дизайн и приятное звучание устройства Blanca позволит произвести на гостя самое приятное первое впечатление. Но этим его достоинства не заканчиваются. Звонок сделан из негорючих материалов и имеет встроенную защиту от короткого замыкания и перегрузки. Клеммная колодка обеспечивает быстрый и легкий монтаж (точнее, подключение проводов сечением 0,5-2,5 мм). Еще один плюс данного прибора состоит в том, что в режиме звучания он потребляет минимум электроэнергии.

Переговорное устройство для домофона

У многих домофон ассоциируется с неуклюжим пластиковым коробом и постоянно падающей трубкой. Но устройство серии Blanca не имеет ничего общего с этим стереотипом. Ультратонкая модель с продуманным дизайном удобна и проста в управлении.

Домофон имеет три режима работы — громкий, стандартный и беззвучный (со световой индикацией звонка). Динамик обеспечивает отличную слышимость во время разговора, и при этом пользователь не слышит раздражающего эха собственного голоса. Кнопка открывания двери срабатывает со щелчком, исключающим недожатие.

Устройство питается от трех батареек ААА. О том, что они требуют замены, пользователю сообщает световой сигнал. Также стоит отметить удобство монтажа — на корпусе расположены четыре регулируемые точки крепления, которые позволяют идеально выровнять его и надежно зафиксировать на стене.

Переговорное устройство Blanca совместимо с наиболее популярными сериями домофонных систем: Vizit, Metakom, Eltis

Диммер

Светорегулятор позволяет создать в доме атмосферу, идеально совпадающую с настроением пользователя. Для максимального удобства прибор сохраняет установленные настройки яркости и воспроизводит их при повторном включении ламп.

При помощи диммера серии Blanca можно управлять как светодиодными, так и галогеновыми лампами мощностью от 5 до 400 Вт. Изделие оснащено максимально удобным поворотно-нажимным механизмом.

Отдельного упоминания заслуживает продуманная технология установки. Во-первых, это уменьшенная монтажная глубина, позволяющая освободить для провода место в монтажной коробке. Во-вторых — усовершенствованные контактные зажимы для подсоединения жестких и гибких проводов.

Schneider Electric предлагает широкий выбор выключателей (одноклавишных, двухклавишных, трехклавишных, с подсветкой или без), а также монтажные и подъемные коробки

11 Наиболее часто используемые электроустановочные изделия | Электропроводка

Следующие пункты выделяют одиннадцать наиболее часто используемых аксессуаров для проводки. К аксессуарам относятся: 1. Переключатель 2. Предохранители или вырезы 3. Потолочная розетка 4. Держатель лампы 5. Настенная или розетка 6. Адаптер 7. Распределительная плата предохранителей или распределительный щит 8. Распределительный щит 9. Шина Камера 10. Шинопровод 11. Поднимающийся магистраль.

Аксессуар № 1. Коммутатор:

Выключатель – это устройство с ручным управлением, используемое для включения и отключения электрической цепи в соответствии с требованиями.

Если электрическая цепь замыкается, как показано на рис. 74 или рис. 75, лампа будет гореть постоянно. Для прекращения горения необходимо либо вынуть лампу из патрона, либо отсоединить один из проводов от клеммы генератора. Очевидно, такая практика очень невыгодна для нормальной работы цепи освещения. Чтобы замкнуть и разорвать цепь простым нажатием на ручку или с помощью ручки, в цепи используется переключатель.

Электрические переключатели можно в общих чертах разделить на два типа – рубильник и тумблер. Рубильник показан на рис. 76, а тумблерный переключатель показан на рис. 77. Тумблерный переключатель может быть подходящим для передачи 5 ампер, 10 ампер или 15 ампер. Обычно рубильник используется в цепи, где сила тока превышает 15 ампер. Наименьший размер рубильника обычно может непрерывно выдерживать 15 ампер.

Ножевой выключатель

можно разделить на два типа – выключатель быстрого прерывания и выключатель медленного прерывания. Переключатель медленного прерывания также называется переключателем канала.

Принадлежность № 2. Предохранители или автоматические выключатели:

Ток, протекающий по цепи, непостоянен; оно зависит от напряжения питания и сопротивления цепи. Обычно напряжение питания поддерживается постоянным, но сопротивление цепи меняется. В результате ток иногда увеличивается, иногда уменьшается.

В цепи нагрузки обычно подключаются параллельно. Когда подключается все больше и больше нагрузок, эквивалентное сопротивление цепи падает, и, следовательно, увеличивается ток. Если нагрузка увеличивается непрерывно, может наступить стадия, когда ток возрастет до такого высокого значения, что выделяемое током тепло может сжечь цепь и устройство. В случае короткого замыкания, т. Е. Когда две линии питания соединены друг с другом через незначительное сопротивление, линейные проводники мгновенно сгорают.

Для защиты цепи и подключенного к ней устройства небольшие отрезки проводов используются последовательно с линией под напряжением в различных точках схемы и подсхем.Когда ток превышает заранее определенное максимальное значение, эти куски проволоки плавятся, и ток прекращается.

Это предохраняет схему или подсхему от перегорания. Такой провод называется предохранительным проводом. Поскольку этот провод отключает цепь от источника питания и делает ее отключенной, это также называется отключением. Таким образом, ясно, что никакая цепь не должна подключаться к источнику питания без предохранителя или выключателя.

Размер плавкого провода должен быть таким, чтобы он плавился только тогда, когда через него протекает ток, вдвое превышающий тот, который может непрерывно переноситься проволокой наименьшего диаметра в цепи.

Небольшие цепи, выходящие из платы распределительных предохранителей, называются конечными подсхемами. В такой подсхеме обычно используется плавкий предохранитель с токовой нагрузкой 3 ампера. Но если такой прибор, как небольшие электрические часы или сетевой радиоприемник, подключен к подсхеме, для защиты этого прибора следует использовать плавкий провод с более низким номинальным током.

Выбор правильного сечения предохранителей:

Размер плавкого провода должен быть таким, чтобы он мог непрерывно выдерживать полный ток нагрузки цепи без чрезмерного нагрева.Обычно ток плавления предохранителя в два раза превышает ток полной нагрузки цепи. Но для защиты гибкого шнура размером 14 / 0,0076 ″ можно использовать плавкий провод с номинальным током 3 ампера, а в распределительной плате с предохранителями можно использовать плавкий провод с номинальным током 5 ампер.

В любом случае, для надлежащей защиты цепи и приборов, допустимая нагрузка плавкого провода никогда не должна быть больше, чем у проводника цепи или прибора. Следовательно, всегда следует проявлять осторожность при выборе размера плавкого предохранителя для конкретной цепи или для конкретного устройства.

До 14 S.W.G. обычно используется одиночный плавкий провод круглого сечения. Но для более высокого номинального тока используются два или более провода вместе. В этом случае также можно использовать узкую медную полоску. Иногда предохранитель изготавливается из нескольких тонких проволок, связанных листом асбеста.

Разомкнутые провода предохранителей могут использоваться там, где напряжение питания не превышает 250 вольт и где цепи и предохранители находятся под постоянным контролем уполномоченного лица; в противном случае обычно предпочтительны полностью закрытые предохранители.Полузакрытые предохранители иногда используются в линиях среднего давления. Выбор предохранительных проводов должен быть таким, чтобы размер предохранительного провода в распределительном щите ответвления или вспомогательном распределительном щите был больше, чем размер предохранительного провода в конечной подсхеме.

Опять же, размер предохранительного провода в главном распределительном щите должен быть больше, чем размер предохранительного провода в распределительном щите ответвления. Эта система расположения называется системой плавных предохранителей. Основное преимущество такой системы состоит в том, что при возникновении неисправности в последней подсхеме предохранительный провод этой подсхемы будет плавлен, и только эта конкретная подсхема будет отключена.Другие подсхемы и главная цепь останутся нетронутыми. По этой причине плавкие провода из свинцово-оловянного сплава обычно используются для конечных подсхем, а медный провод используется в качестве плавкого провода в главном распределительном щите.

Плавкий предохранитель нельзя использовать в сетевой вилке или розетке, потолочной розетке или держателе лампы.

Различные типы вырезов:

Существуют различные типы вырезов. Определенный вид выбирается в зависимости от характера работы.Вырезы для предохранителей обычно используются в домашней электропроводке. В вырезе используется плавкая проволока. Он состоит из круглой основы, обычно сделанной из фарфора. На этом основании установлены два латунных контакта с двумя контактными винтами.

Между контактами установлена ​​перегородка из фарфора. Один конец провода предохранителя крепится одним винтом. Затем провод протягивается через перегородку, а другой его конец затягивается другим контактным винтом. Вся сборка остается закрытой фарфоровой крышкой.Основание и внутренняя поверхность крышки имеют резьбу, поэтому крышка остается плотно прилегающей к основанию.

Горячий газ от плавления плавкой проволоки выходит через отверстия в крышке. Наименьший размер выреза рассчитан на 5 ампер. Обычно он используется в подсхеме. Основание и крышка могут быть изготовлены из бакелита вместо фарфора. Вырез с фарфоровой крышкой и основанием показан на рис. 83.

Во всей системе электропроводки два провода никогда не должны скручиваться вместе.Если соединение вообще необходимо, жилы двух проводов должны быть спаяны вместе и должным образом покрыты изоляционной лентой на стыке. Иногда соединение выполняется с помощью фарфорового или бакелитового соединителя или через вырез, в котором перегородка между контактными пластинами перемыкается подходящим куском проволоки вместо плавкой проволоки.

Вырезы для предохранителей не используются в распределительных щитах с предохранителями или в главных распределительных щитах. Здесь либо рукоятка предохранителя (изображена на рис.84) или полностью закрытый предохранитель [показанный на рис. 85 (a) и 85 (b) или патронный предохранитель (показанный на рис. 86).

Недостатки при использовании вырезов:

Использование обычного предохранителя или выключателя имеет следующие недостатки:

(i) После плавления расплавленный металл плавкого элемента разлетается.

(ii) Ток плавкого предохранителя не может быть определен с высокой точностью.

(iii) Состояние короткого замыкания в цепи сохраняется в течение некоторого времени, поскольку плавкому элементу требуется время, чтобы расплавиться.

(iv) Из-за длительного использования предохранительный элемент может заржаветь, и его поперечное сечение может уменьшиться. В результате плавкая проволока плавится при токе, намного меньшем, чем нормальный ток плавкого предохранителя.

(v) Замена плавкого элемента предохранителя требует времени. Это приводит к потере рабочего времени.

(vi) Горячий газ, выделяющийся при плавлении плавкой проволоки, иногда опасен для здоровья.

Аксессуар № 3. Потолочная розетка:

Потолочную розетку можно использовать только в тех схемах, где напряжение питания не превышает 250 вольт.К потолочной розетке следует соединять только один гибкий шнур. Внутри потолочной розетки не должно быть никаких предохранителей.

Потолочная розетка состоит из круглой фарфоровой, бакелитовой или пластмассовой основы с двумя или тремя латунными выводами, которые отделены друг от друга фарфоровой, бакелитовой или пластиковой перемычкой. Две клеммы предусмотрены для двухсторонней потолочной розетки и есть клеммы для трехсторонней потолочной розетки.

Основание обычно монтируется на деревянный брусок, закрепленный на балке перекрытия или стене.Он остается закрытым верхней крышкой с центральным отверстием, через которое проходит гибкий шнур. Каждая клеммная колодка основания снабжена металлической втулкой и зажимным винтом с одной стороны. Провода входят в потолочную розетку сзади через монтажный блок.

Одним зажимным винтом соединяется нейтральный провод, а другим зажимным винтом фиксируется провод от переключателя. Другая сторона каждой клеммной колодки снабжена шайбой и зажимным винтом. Гибкий шнур соединен с зажимными винтами двух пластин.В изолирующей перемычке есть отверстия, через которые сначала пропускается гибкий шнур, прежде чем он будет соединен с клеммными колодками.

При таком расположении клеммные колодки освобождаются от нагрузки гибкого шнура, держателя лампы и лампы. Другая конструкция также служит той же цели. Здесь предусмотрен узел на гибком шнуре внутри верхней крышки, так что узел опирается на верхнюю часть центрального целого и несет нагрузку лампы, держателя лампы и т. Д. Верхняя часть основания имеет резьбу, к которой привинчивается крышка.На рис. 88 показаны разные потолочные розы.

Потолочная розетка устанавливается на потолочную балку, чтобы обеспечить доступ к держателю подвесного светильника или потолочному вентилятору. Иногда его кладут на стену для подключения к люминесцентной лампе. Если специально не сделано, к потолочной розетке следует присоединять не более одного гибкого шнура с не более чем тремя жилами.

Гибкие шнуры разных размеров, используемые с потолочными розетками:

Для разных целей с потолочными розетками используются гибкие шнуры разных размеров.Это показано в таблице № 14.

Если не выбрать подходящий размер гибкого шнура, изоляция проводов очень быстро ухудшится, когда шнур будет постоянно пропускать ток полной нагрузки. Допустимая токовая нагрузка шнура не должна быть меньше, чем у V.I.R. или P.V.C. провода, с которыми шнур остается соединенным. Если к шнуру нужно подвешивать тяжелый груз, следует использовать гибкий шнур большого размера. Вес лампы, патрона, светильника и т. Д.следует тщательно продумать. Если общий вес превышает 4,5 кг, для переноса такого тяжелого груза необходимо использовать два или три шнура вместе.

Принадлежность № 4. Патрон лампы:

Патрон лампы предназначен для подключения лампы к питающим линиям. Корпус держателя изготовлен из латуни, эбонита или бакелита: он имеет внутреннее гнездо из формованного или фарфора с твердым или пружинным поршнем и латунными выводами. Два конца соединительного провода крепятся к этим клеммам с помощью винтов.

Верх держателя остается закрытым крышкой с центральным отверстием, через которое соединительный провод протягивается к латунным клеммам. Сплошной плунжер представляет собой цельную конструкцию. Клеммы проводки составляют неотъемлемую часть плунжера, так что ток течет прямо через плунжер к лампе. Пружинный толкатель состоит из двух частей. Пружина помещена в ствол с резьбой из латуни.

Колпачок вверху фиксируется с этим цилиндром с помощью латунного кольца с резьбой таким образом, чтобы фарфоровая муфта не могла выйти из держателя. Другое резьбовое кольцо предназначено для крепления абажура. Кольцо называется тенодержателем. Между двумя кольцами плафон остается зажатым и прикрепленным держателем. На нижнем торце ствола предусмотрено расположение светильника.

Держатель, который используется для подвесного светильника, подвешенного к потолочной розетке с помощью гибкой проволоки, называется Pendant Holder. Если он используется с настенным кронштейном, он называется держателем кронштейна. Другой тип держателя ставится прямо на деревянную рейку или балку перекрытия.Он известен как Batten Holder.

Внутренняя поверхность крышки держателя кронштейна навинчивается на центральное отверстие. Эта резьба помогает ему оставаться фиксированным, когда ствол находится внутри держателя. У подвесного держателя внешняя поверхность вокруг целого имеет резьбу, и вместе с ней снабжена трубка конической формы. Эта трубка содержит две деревянные детали, называемые Cord-Grip, которые предотвращают перемещение гибкого провода внутри держателя и любое натяжение на выводах держателя.

Фарфоровая или бакелитовая розетка внутри держателя должна быть сделана таким образом, чтобы через нее можно было легко протянуть соединительный провод.Оголенные концы этого провода не должны образовывать короткого замыкания между двумя выводами или между выводом и любой другой металлической частью или частями держателя. Пыль или влага снаружи не должны накапливаться на каких-либо токоведущих частях держателя.

Существуют разные типы патронов для ламп. Для ламп до 150 Вт обычно используется байонетный патрон. Все держатели, показанные на рис. 89 – это байонетные держатели. Вместо этих байонетных держателей также можно использовать держатели для винтов Эдисона. Но у нас в стране самая большая область применения байонетного держателя.

Внутри гнезда байонетного держателя на пружинах установлены два латунных штифта. Ток входит и возвращается к источнику питания через эти контакты. В диаметрально противоположных точках на дне держателя прорезаны две прорези, немного согнутые вбок. Это показано на рис. 89. К цоколю лампы также прикреплены две маленькие шпильки.

Когда этот колпачок вдавливается в гнездо держателя, пружины сжимаются, и маленькие штифты колпачка лампы попадают в прорези.При небольшом повороте вправо штифты остаются плотно прилегающими к боковому изгибу, и лампа не может выйти из патрона. Поскольку пружины остаются нажатыми, контакт между выводами лампы и выводами держателя становится идеальным, и ток может легко течь от выводов держателя к нити накала лампы.

Держатель винта Эдисона имеет другое расположение. Внутри вкручивается розетка этого держателя, с которой соединяется нейтраль. Внутри в центре розетки есть еще одна клемма.К этой клемме подключена линия питания под напряжением. Цоколь лампы, который будет использоваться с таким патроном, изготовлен из латуни, а его внешняя поверхность привинчена, т. Е. Лампа остается прикрученной к патрону.

Верх цоколя лампы залит битумным компаундом, в центре которого находится один металлический диск. Когда лампа вкручивается в патрон, диск соприкасается с клеммой в центре патрона. Это делает цепь замкнутой для протекания тока через нить накала лампы.

Штекер патрона лампы:

Вилку патрона лампы

нельзя использовать там, где ток, протекающий через вилку, превышает 1,0 ампер или где необходимо заземление.

Аксессуар № 5. Настенная розетка или розетка:

Для подключения к электросети переносных приборов, таких как настольная лампа, настольный вентилятор, электрический утюг и т. Д., Используется настенная розетка. Ее еще называют розеткой. Он состоит из двух частей: одна – розетка, другая – вилка или колодка.

Розетка состоит из фарфора, бакелита или пластмассы с крышкой из бакелита или пластика и имеет две или три клеммных гильзы. Провода питания соединяются с этими рукавами с помощью винтов. Розетка обычно крепится на деревянный брусок. Пока розетка остается подключенной к линии питания, вилка соединяется с портативным прибором гибким проводом. Когда штыри вилки вставляются в гнезда розетки, электрическая цепь замыкается, и прибор получает электропитание.

Двухконтактная вилка называется двухконтактной. Также используется трехконтактный штекер. В такой вилке ток поступает в прибор через один вывод и возвращается к источнику питания через другой вывод. Третий контакт сравнительно большего диаметра используется для заземления.

Гибкий шнур, соединенный с трехконтактным штекером, имеет три отдельных изолированных жилы. Две жилы используются для получения энергии от линий питания. Один конец третьей жилы соединен с заземляющим контактом вилки, а другой конец остается прикрепленным к внешней металлической раме прибора.

В доме должны использоваться розетки одного типа во всех комнатах. Это помогает использовать портативный прибор в любом месте дома. Кроме того, схема подключения всех розеток должна быть одинаковой.

Положения дюбелей:

Положение дюбеля не фиксировано; это зависит от требований. В некоторых комнатах он размещается прямо на распределительном щите, в некоторых местах крепится на стене примерно на 30 см над уровнем пола.Когда его ставят возле пола, иногда он становится источником опасности для маленьких детей, живущих в доме.

Во избежание несчастных случаев в этом случае используется специальная розетка, подходящая для 3-х полюсной вилки. Эта розетка снабжена пружинными заслонками, которые закрывают отверстия двух рукавов, соединенных с линией под напряжением, и нейтралью источника питания, когда вилка вытаскивается из нее. Следовательно, на данном этапе ничего нельзя вставить в розетку.

Штырь заземления вилки длиннее двух других штифтов.Во время подключения, когда заземляющий штифт сначала вставляется в заземляющую втулку, сразу же снимаются заглушки с отверстий двух других втулок, и вилка правильно вставляется в розетку. Этот тип розетки известен как розетка с жалюзи.

В настоящее время стандартной практикой является установка дюбелей на высоте от 24 до 30 см над уровнем пола в таком месте, где они не могут быть повреждены. Пропускная способность проводов, используемых для подключения розетки, должна быть такой, чтобы они не перегревались чрезмерно, когда через вилку постоянно протекает ток полной нагрузки.

Принадлежность № 6. Адаптер:

Полное название адаптера – Адаптер розетки. Его еще называют штекером патрона лампы. Для подключения источника питания портативного устройства, такого как настольный вентилятор, переносная лампа и т. Д., От патрона лампы используется адаптер. Он изготовлен из бакелита или дерева в виде цоколя лампы.

В цоколе лампы, где клеммы накаливания остаются прикрепленными, в адаптере есть две клеммы, которые контактируют со штырями держателя.К внешней крышке адаптера прикреплены еще два штифта, как показано на рис. 91. Эти два штифта помогают закрепить его с помощью байонетного держателя.

Ток, протекающий через адаптер, не должен превышать двух ампер, а цепь, в которой используется адаптер, должна иметь отдельный управляющий переключатель. Современные комбинации переключателя и адаптера, переключателя и держателя лампы, адаптера и держателя лампы и т. Д. В одном устройстве доступны на рынке.

Принадлежность № 7. Распределительный щит предохранителей или распределительный щит:

Для соединения различных подсхем домашней электропроводки с низковольтными вспомогательными линиями, выходящими от главного выключателя, используется распределительный щит с предохранителями. Такой щит обычно называют распределительным щитом или сокращенно Д.

В доме, где общая нагрузка не превышает 4 киловатт, поставщик обычно подает питание на 225 вольт постоянного тока. или 230 вольт переменного тока Электросеть поступает к главному выключателю потребителя через бытовой счетчик.Для распределения мощности по разным частям дома от главного выключателя выведены два провода до распределительного щита предохранителей. Эти провода называются вспомогательными линиями.

От распределительной платы предохранителей разные линии проходят к разным клеммам нагрузки через распределительные коробки. Эти линии составляют заключительные подсхемы. Количество подсхем зависит от общей нагрузки. В индийских правилах по электроэнергии не указана максимальная нагрузка, которая может быть подключена в последней подсхеме, но в соответствии с Индийским кодексом практики No.И.С .: 732-1963, это не должно превышать 800 Вт. Следовательно, если общую нагрузку, которая должна быть подключена в доме, разделить на 700, 750 или 800, можно получить приблизительное количество конечных подсхем, необходимых для этого дома.

Распределительный щиток предохранителей представляет собой прямоугольную коробку из дерева, листовой стали или чугуна. При использовании листовой стали или чугуна коробку необходимо заземлить. Внутри коробки на изоляторах остаются закрепленными две медные, алюминиевые или латунные планки.Их называют шинами. С одной шиной соединяется токоведущая линия, а с другой – нейтраль вспомогательной сети с помощью шайб и крепежных винтов.

Размер шин должен быть таким, чтобы они не перегревались чрезмерно, когда через них непрерывно протекает ток полной нагрузки. С токоведущей шиной (шиной, к которой подключена токоведущая линия вспомогательной сети) блоки предохранителей или комплекты остаются присоединенными. Количество киткутов равно количеству подсетей плюс один дополнительный.

Один конец каждого комплекта крепится к токоведущей шине с помощью латунных винтов, с другого конца выводится токоведущая линия последней подсхемы. Такое расположение увеличивает гибкость системы электропроводки. Если короткое замыкание или любая другая неисправность происходит в подсхеме, плавкий провод только этой конкретной подсхемы перегорает, и ток через нее прекращается. Но другие подсхемы остаются нетронутыми, и нагрузки в этих подсхемах работают в обычном режиме.

В распределительном щите предусмотрен дополнительный комплект для расширения цепей нагрузки в будущем. Если количество нагрузок необходимо увеличить, из этого комплекта дополнительных предохранителей можно взять другую подсхему. Шина, к которой подключена нейтральная линия вспомогательной сети, называется нейтральной шиной. Из шины напрямую выходит нейтральная линия каждой подсхемы. В этой линейке нет комплекта предохранителей. Вывод от каждой нейтральной линии соединяется с нейтральной полосой с помощью шайб и винта.

Само название распределительной платы предохранителей указывает, сколько комплектов предохранителей в ней предусмотрено. Например, если в распределительном щите четыре блока предохранителей, он называется распределительным щитом с 4 плавкими предохранителями. Точно так же пятипозиционная распределительная плата предохранителей имеет пять блоков предохранителей, шестиступенчатая распределительная плата предохранителей имеет шесть блоков предохранителей и т. Д.

При расчете общего количества подсхем, которые должны быть предусмотрены в распределительном щите, часто принимается во внимание общий ток, потребляемый нагрузкой, или количество точек нагрузки в подсхеме.Стандартная практика заключается в том, чтобы рассматривать 5 ампер как максимальный ток или 10 точек как максимальное количество точек нагрузки для одной подсхемы.

Для управления подачей питания на распределительный щит вспомогательные линии подводятся к плате через S.P.N.I.C. выключатель. Устанавливая ручку этого переключателя в положение «выключено», можно избежать аварии при периодической проверке платы предохранителей или замене поврежденного комплекта предохранителей.

Принадлежность № 8. Распределительный щит:

Распределительный щиток с предохранителями используется для линий питания низкого напряжения, а распределительный щиток используется для линий питания среднего давления (от 250 до 650 вольт включительно).

Если общая нагрузка в доме превышает 4 киловатт, но не превышает 50 киловатт, поставщик обычно обеспечивает питание 450 вольт с 3-проводным подключением постоянного тока. питание или 400 В при 4-проводном перем. токе. поставка. Но лампы, вентиляторы и другие бытовые приборы обычно работают от 225 вольт d.c. или 230 вольт переменного тока

Следовательно, для распределения мощности между различными подсхемами низкого напряжения от подсети среднего давления используется распределительный щит. Этой же цели может служить и шинная камера. Но всегда дешевле использовать распределительный щит вместо камеры сборных шин, когда большинство нагрузок в доме подходят для подачи низкого давления.

В постоянном токе трехпроводная система: два внешних провода составляют положительную и отрицательную линии, а средний провод – нейтральную линию.Положительные и отрицательные провода также называют линиями под напряжением. Давление между этими двумя линиями составляет 450 вольт, а между линией под напряжением и нейтралью – 225 вольт (половина 450 вольт). Три провода вспомогательной сети входят в распределительный щит питания через переключатель D.P.N.I.C на 500 Вольт.

С помощью этого переключателя можно подавать питание на распределительный щит или отключать его по мере необходимости. Внутри распределительного щита на изоляторах размещены три медных, алюминиевых или латунных шины.Размер этих стержней должен быть таким, чтобы они не подвергались чрезмерному нагреву, когда через них непрерывно протекает ток полной нагрузки.

Положительная линия вспомогательной сети подключается к одной шине, а отрицательная линия – к другой. С третьей шиной соединена нейтральная линия. Исходящие положительная и отрицательная линии проходят через блоки предохранителей или комплекты предохранителей, но нейтральные линии остаются напрямую соединенными с нейтральной шиной с помощью винтов и шайб.

Нагрузки, работающие при низком давлении, делятся между положительной линией и нейтралью, отрицательной линией и нейтралью, насколько это возможно, поровну.Этот процесс известен как балансировка нагрузок. Поскольку нагрузки, подходящие для среднего давления, остаются подключенными как к положительной, так и к отрицательной шинам, эти нагрузки автоматически поддерживают баланс цепей.

Щит распределения питания известен по количеству предохранителей или комплектов предохранителей, подключенных к каждой из положительных и отрицательных шин. Например, если четыре комплекта комплектов подключены к положительной шине, а четыре – к отрицательной шине, распределительный щит известен как 4-полосный распределительный щит.

В случае 3-фазного, 4-проводного переменного тока В системе питания имеется три провода под напряжением или фазные провода и один нулевой провод. Давление между любыми двумя линиями под напряжением составляет 400 вольт, а между линией под напряжением и нейтралью – 230 вольт. Подводящие линии входят в распределительный щит через T.P.N.I.C. на 500 Вольт. Выключатель. В таком переключателе предусмотрены три комплекта предохранителей для трех отходящих линий под напряжением, а нейтраль имеет перемычку.

Распределительный щит

A.C. имеет четыре размера шин, подходящих для непрерывного протекания тока полной нагрузки.Эти шины размещаются на изоляторах внутри платы. Три линии под напряжением или фазные провода подсети соединяются тремя шинами, с четвертой шиной – нейтраль. Здесь также блоки предохранителей или комплекты остаются подключенными только к токоведущим шинам.

Нейтральные линии всех подсхем соединены напрямую с нейтральной шиной. Для правильной балансировки нагрузки нагрузки, подходящие для низкого давления, делятся, насколько это возможно, поровну между каждой линией под напряжением и нейтралью вспомогательной сети.Трехфазные нагрузки потребляют равное количество тока от всех трех фаз. Следовательно, они автоматически поддерживают баланс цепей нагрузки.

Само название распределительного щита указывает количество комплектов предохранителей, подключенных к каждой из трех токоведущих шин. Например, если к каждой шине, находящейся под напряжением, подключено пять комплектов, плата называется пятиполюсной распределительной платой.

Распределительный щит представляет собой прямоугольную коробку из чугуна или листовой стали.Он имеет крышку, откидывающуюся с одной стороны, и приспособление для запирания ящика на ключ. Согласно индийским правилам в области электроэнергетики, металлический корпус каждого распределительного щита должен быть соединен с землей двумя отдельными и разными заземляющими соединениями, а щит опасности должен оставаться прикрепленным к откидной дверце ящика.

Принадлежность № 9. Отсек сборных шин:

Для распределения мощности между различными цепями или подсхемами от питающей сети или вспомогательной сети камера сборных шин обычно используется в большом доме или на заводе, где нагрузки большие или где большинство нагрузок работают при среднем давлении.Внешний корпус камеры сборных шин выполнен из стального уголка, покрытого листовой сталью, который фиксируется с рамой с помощью крепежных винтов.

Весь корпус представляет собой прямоугольную камеру, в которой медные, латунные или алюминиевые шины помещены на изоляторы. Размер шин определяется с учетом того, что один квадратный сантиметр поперечного сечения медных или латунных шин может выдерживать 155 ампер, а алюминиевых шин – 94,5 ампер.

Для а.c. Количество шин при поставке может быть три или четыре, для постоянного тока. Подача его может быть два или три. Если из питающей сети среднего давления подается только подача среднего давления, достаточно трех шин. Здесь нейтральная линия не проводится. Но если нагрузки низкого давления, такие как лампы, вентиляторы и т. Д., Также подключаются вместе с нагрузками среднего давления, требуются четыре шины – три шины, три линии под напряжением и одна для нейтрали вспомогательных линий. В этом случае давление между любыми двумя фазными линиями составляет 400 вольт, а между фазной линией и нейтралью – 230 вольт.

В постоянном токе Если нагрузки среднего давления потребляют энергию от питающей сети среднего давления, в камере сборных шин достаточно только двух шин – одной положительной шины и другой отрицательной шины. Давление между планками – 450 вольт. Но если некоторые нагрузки низкого давления подключаются к нагрузкам среднего давления, требуются три шины. В этом случае третья шина является нейтральной. Тогда давление между любой токоведущей шиной и нейтралью составляет 225 вольт.

Блок выключателя-предохранителя подходящей токовой нагрузки и класса напряжения 500 В предусмотрен в основной или вспомогательной линии в точке входа в отсек сборных шин.В случае переменного тока питание такого переключателя может быть как трехполюсным, так и трехполюсным, и выключатель в железной оболочке нейтрали; в случае постоянного тока питание может быть двухполюсным или двухполюсным и выключателем в железной оболочке нейтрали.

Поскольку в камере сборных шин не предусмотрен предохранитель, каждая выходная цепь из такой камеры управляется (включается или выключается) отдельным блоком переключателя-предохранителя. Эти блоки выключателя-предохранителя устанавливаются на раме в верхней части камеры сборных шин или в очень близком к ней месте.Принимая во внимание удобство эксплуатации и расположение различных нагрузок в мастерской, где-то камера сборных шин монтируется на монтируемый на полу уголковый каркас, где-то закрепляется на настенном или потолочном кронштейне.

Согласно индийским правилам в области электроэнергетики, внешняя крышка каждой камеры сборных шин должна быть заземлена двумя отдельными и разными заземляющими соединениями. Опасная доска должна быть закреплена на передней крышке или в другом удобном месте на раме уголка.Подключение питания к камере сборных шин осуществляется одножильным кабелем на напряжение 650/1100 вольт. или V.I.R. провода, протянутые через металлический кабелепровод или жесткий ПВХ. труба или то же самое может подаваться с помощью кабеля tropodur. Таким же образом цепь или подсхема протягивается от камеры сборных шин до камеры вспомогательных сборных шин или распределительной панели плавких предохранителей или непосредственно до клемм нагрузки.

Принадлежность № 10. Магистральный шинопровод:

На некоторых заводах разные машины устанавливаются в разных местах на полу сарая или мастерской, и каждая машина приводится в действие отдельным электродвигателем.Если подводящие соединения к этим двигателям выполняются из отсека сборных шин или распределительного щита, размещенного в определенной точке мастерской, с помощью изолированных проводов, протянутых через кабелепроводы, или с помощью армированных кабелей, стоимость проводки значительно возрастает.

Но если длинная камера сборных шин с размещенными в ней сплошными шинами устанавливается вдоль стен цеха и соединение для конкретного двигателя выносится из точки, ближайшей к двигателю, снижается не только стоимость проводки, но и обслуживание линий электропередач, машин и оборудования становится простым и удобным.

Здесь камера сборных шин считается стволом дерева с множеством ветвей. Длинный отсек сборных шин – это ствол дерева, а различные соединения, протянутые из него для двигателей и других электроприборов, – это разные ветви этого дерева. По этой причине такая камера сборных шин называется магистралью сборных шин, а прорисовка различных соединений от нее называется магистралью сборных шин.

Принадлежность № 11. Подъемная главная:

Подключение к каждому этажу многоэтажного дома отдельным кабелем не осуществляется.Вместо этого питающая магистраль проходит от первого этажа до самого верхнего этажа через непрерывные медные или алюминиевые шины, размещенные вертикально на изоляторах внутри камеры сборных шин.

Такая подводящая магистраль известна как Восходящая магистраль. На практике для рисования восходящей магистрали используются разные методы. В первую очередь следует выбрать положение в доме, откуда можно удобно подвести подачу к каждому этажу. Затем в этом положении вертикально устанавливается подъемная магистраль.

Подобно камере сборных шин, внешняя крышка восходящей магистрали прямоугольная и изготовлена ​​из стали.Обычно это прямоугольный ящик или камера, покрытая стальным листом, закрепленная на угловой железной раме. Хотя камера простирается от первого этажа до самого верхнего этажа здания, она не является единым целым. Он состоит из нескольких небольших блоков, соединенных вместе.

Устройство выполнено таким образом, что один блок может быть легко соединен с другим блоком, а камера сборных шин в целом жестко закреплена на стене с помощью гаек и болтов. Одна шина изолирована от другой, и все шины изолированы от стальной камеры.Каждая шина состоит из нескольких частей, одна часть жестко соединена с другой частью.

От восходящего к каждой квартире на каждом этаже проведена основная линия. Эта вспомогательная линия идет к распределительному щиту или распределительному щитку предохранителей (в зависимости от количества и типа нагрузок) через счетчик и главный выключатель. От распределительного щита к разным точкам нагрузки подводятся разные подсхемы.

В случае постоянного тока Линия подъема питания имеет три шины: одна положительная, одна отрицательная и третья – нейтральная.Но a.c. В источнике питания четыре шины: три шины используются для трех фаз, а четвертая является нейтральной. Внешний металлический кожух восходящей магистрали соединен с землей двумя отдельными и разными заземляющими соединениями. В том месте, где вспомогательные магистрали выходят из камеры сборных шин, должна оставаться прикрепленная плата опасности, а в точке кабельного ввода должны быть предусмотрены соответствующие средства пожаротушения.

Размер шин зависит от общей нагрузки, подключенной в разных квартирах дома.Расчет сделан на основе 155 ампер на квадратный сантиметр для медного стержня и 95 ампер на квадратный сантиметр для алюминиевого стержня.

Какие различные аксессуары для электропроводки?

Электрические кабели можно увидеть везде, где бы вы ни находились – прямо от ваших домов, офисов и школ, до отелей, больниц, торговых центров и автомобилей. Ничто в современном мире невозможно представить без электричества и энергии, которые сделали электрические провода неотъемлемой частью сегодняшней жизни каждого человека.Фактически, в каждой отрасли появляется все больше и больше сложных механизмов, с одной машиной, требующей установки сотен проводов! Чтобы упростить установку и иметь организованное пространство, люди используют жгуты проводов вместо сотен проводов. Фактически, профессиональные производители кабельных жгутов в Индии , такие как Miracle Electronics, упростили задачу создания индивидуальных кабельных жгутов в соответствии с конкретными требованиями пользователей. Однако, помимо кабелей и жгутов, есть много других небольших, но важных аксессуаров, которые играют роль в подаче электричества в помещение.Без этих компонентов вы не смогли бы обеспечить безопасное электричество в свои дома и офисы. Давайте посмотрим на некоторые из самых важных аксессуаров.

Переключатель

Мы знаем, что можем включать и выключать электропитание с помощью переключателя, что делает его одним из самых распространенных и важных электрических аксессуаров. Но как это работает? Электрическая цепь – это путь, состоящий из множества проводов, по которым могут течь электроны с помощью источника энергии. Когда переключатель, подключенный к такой цепи, выключается, в цепи создается зазор, который препятствует прохождению электронов.И наоборот, когда переключатель включен, зазор закрывается, позволяя электронам перемещаться и заставлять устройство работать.

Главный выключатель

Это главный выключатель, который управляет основным источником питания, который отвечает за электроснабжение всего дома. В однофазной цепи используется главный выключатель с двухполюсным железом (ICDP); а в трехфазной цепи главный выключатель с трехполюсным железом (ICTP) используется для управления источником питания.

Розетки и вилки

Розетки позволяют подключать электроприборы к электросети и обеспечивать их энергией для работы.Они позволяют подключать электрическое оборудование к основному источнику переменного тока в здании. Эти розетки различаются по номинальному напряжению и току, а также по форме, размеру и типу разъемов. Розетки, используемые в каждой стране, устанавливаются в соответствии с национальными стандартами страны. Чтобы получить питание от розетки к прибору, вилки вставляются в розетку, а другой конец подключаются к прибору.

Патрон лампы

Как видно из названия, для крепления лампы используется патрон.Это устройство, предназначенное для подключения лампы к клеммам питания электрической цепи и механической поддержки. В зависимости от требований и того, как они должны использоваться, патроны для ламп производятся в различных исполнениях. К ним относятся планка, угол, подвесной, поворотный и кронштейн для лампы.

Предохранитель

Предохранитель в устройстве электробезопасности, предназначенном для защиты от чрезмерного тока в электрической цепи. Он содержит металлическую проволоку или полосу, которая плавится при прохождении через нее слишком большого тока, тем самым прерывая ток.Плавкий провод может быть изготовлен из свинца, олова, меди, серебра или алюминия.

Автоматический выключатель

Автоматический выключатель – это автоматический выключатель, который может защитить электрическую цепь от повреждения перегрузкой по току, отключив питание цепи. Его основная функция состоит в том, чтобы прервать прохождение тока после обнаружения неисправности или когда ток, потребляемый из цепи, увеличивается до заранее определенного значения. Он выполняет ту же функцию, что и предохранитель, с той разницей, что предохранитель необходимо заменить, а автоматический выключатель можно просто сбросить, подняв ручку управления, чтобы возобновить нормальную работу.

Где и как используются силовые трансформаторы? Почему вы должны выбрать индивидуальную сборку проводов?

Провода, кабели и аксессуары

Подразделение «Провода, кабели и аксессуары» содержит все необходимое для передачи электрических сигналов, а также все необходимое для организации кабельных сборок и управления ими. У нас есть широкий ассортимент соединительных проводов, кабелей управления и лотков, кабелей частотно-регулируемого привода, шин, шин заземления, шин заземления и аксессуаров, кабелей Ethernet, кабельных вводов, зажимов для шнуров, разгрузочных устройств, кабельных стяжек, наконечников. , наконечники, инструменты для обжима, резки и снятия изоляции, блоки распределения питания, термоусадочные трубки, клеммные колодки, клеммы, кабельные каналы, а также маркеры и системы маркировки.

Powertech Controls с гордостью предлагает следующие продукты в рамках нашего подразделения проводов, кабелей и соединительных устройств.
  • СОЕДИНИТЕЛЬНЫЙ ПРОВОД
  • КАБЕЛЬ УПРАВЛЕНИЯ И ЛОТКА
  • КАБЕЛЬ ПРИВОДА ПЕРЕМЕННОЙ ЧАСТОТЫ (VFD)
  • ШИНА, РЕМНИ ЗАЗЕМЛЕНИЯ, ШИНЫ ЗАЗЕМЛЕНИЯ И ПРИНАДЛЕЖНОСТИ
  • КАБЕЛЬ ЭФИРНОЙ СЕТИ
  • КАБЕЛЬ ЭЛЕКТРОПИТАНИЯ 9039 СТЯЖКИ
  • FERRULES
  • LUGS
  • ОБЖИМНИК
  • ИНСТРУМЕНТ ДЛЯ РЕЗКИ И МАРКИРОВКИ
  • БЛОКИ РАСПРЕДЕЛЕНИЯ МОЩНОСТИ
  • ТЕРМИНАЛЬНАЯ ТРУБКА
  • ТЕРМИНАЛЬНЫЕ БЛОКИ 9039 9039 КЛЕММЫ 9039 9039 , термины провод и кабель используются для описания одного и того же, но на самом деле они совершенно разные.Провод – это отдельный электрический проводник, тогда как кабель – это группа проводов, обернутых оболочкой. Термин «кабель» первоначально относился к морской линии из нескольких веревок, используемых для якорения судов, а в электрическом контексте кабели (например, провода) используются для переноса электрических токов.

    В помещении или на улице правильная установка проводов и кабелей имеет первостепенное значение – обеспечение бесперебойной подачи электроэнергии, а также прохождение электрических проверок. Каждый провод и кабель необходимо прокладывать аккуратно, от блока предохранителей до розеток, приспособлений и приборов.Национальный электротехнический кодекс (NEC) и местные строительные нормы и правила регулируют способ установки и типы проводов и кабелей для различных электрических применений.

    Powertech Controls – дистрибьютор высококачественных электрических и электронных средств автоматизации и компонентов на мировом рынке. Дружелюбный и компетентный персонал Powertech стремится обеспечить внимательное обслуживание, наладить стратегические партнерские отношения с нашими клиентами и поставщиками и постоянно улучшать нашу деятельность.Если вам нужна информация, которую вы не можете найти, отправьте запрос или свяжитесь с нами.

    Типы электромонтажных принадлежностей

    Электромонтажные аксессуары в основном используются для изоляции, хранения и защиты электрических проводов. Они имеют различные характеристики, различающиеся по размеру, прочности и типу. Электромонтажные аксессуары служат в широком спектре промышленных применений, где они служат защитным механизмом для электрических материалов.

    Кроме того, чтобы улучшить установку электропроводки, производители электроустановок со всего мира предлагают технически безупречные продукты с динамическими функциями.Некоторые из этих принадлежностей с соответствующими функциями и характеристиками упомянуты ниже:

    Кабельные стяжки

    На рынке доступно огромное количество кабельных стяжек, различающихся по размеру, типу, цвету и прочности. Выступая в качестве защитного механизма при хранении и обслуживании кабелей, они могут выдерживать экстремальные температуры, а также нести аномальные нагрузки. Производители электроустановок предлагают высококачественные кабельные стяжки, обладающие хорошей прочностью на разрыв и термостойкостью.

    Изоляционная лента

    Изоляционная лента (или изолента) действует как «чувствительная к давлению» лента, которая обычно используется для изоляции устройств и проводов, проводящих электричество. Обычно они сделаны из пластика; однако винил широко используется, поскольку он обеспечивает лучшую растяжку и изоляцию.

    Кабельные зажимы

    Кабельные зажимы – один из наиболее широко используемых предметов в сегменте электромонтажных принадлежностей.Они используются для связывания, закрепления и защиты кабелей. При выборе кабеля определенного типа учитывайте такие характеристики, как сертификаты и материалы конструкции. Некоторые из наиболее распространенных материалов, используемых для изготовления кабельных зажимов, включают: ткань, нейлон, полиэстер, металлизированный полиэстер, сталь и винил.

    Кабельные вводы

    Кабельные вводы используются для подключения и защиты конца кабеля к устройству. Он обеспечивает разгрузку от натяжения и крепится способом, соответствующим типу и конструкции кабеля, для которого он специально изготовлен.Кабельные вводы хорошо подходят для уплотнения кабелей, проходящих через панели сальников и переборки.

    Термоусаживаемые трубки

    Эти трубки используются для изоляции проводов и предотвращения абразивного истирания и опасности воздействия окружающей среды на проводы сплошных проводов. Выполняет следующие функции:

    • Восстанавливает изоляцию на проводах
    • Может использоваться для связывания проводов вместе
    • Предотвращает истирание
    • Может производить уплотнения кабельных вводов
    • Обеспечивает защиту от воздействия окружающей среды

    Для изготовления этих трубок обычно используются такие материалы, как нейлон или полиолефин, которые сжимаются наружу под воздействием тепла.

    Как это:

    Нравится Загрузка …

    Клеммы для проводов


    Продукты 1-48 из 146

    Сортировать по … БрендуНазвание продуктаНовейшие продуктыЦена от низкой к высокойЦена от высокой к низкойЛучшие продавцы

    Показать 48 на страницу 96 на страницу 144 на страницу 192 на страницу 240 на страницу

    Быстрый просмотр

    Наличие: Есть в наличии

    Продукты JT&T Скрученные соединители стандарта

    используются для соединения двух или более проводов.Также известны как проволочные гайки. Серый – максимум 2 x 16AWG, минимум 1 x 20AWG + 1 22AWG Синий – максимум 3 x 16AWG, минимум 2 x 22AWG Оранжевый – максимум 3 x 16AWG + 1 x 18AWG, минимум 3 x 22AWG Желтый – максимум 2 x 14AWG + 3 x 16 AWG, мин. 1 x 14AWG + 1 x 18AWG, красный – 3 x 10AWG, мин. 1 x 12AWG + 2 x 18AWG

    Быстрый просмотр

    Наличие: Есть в наличии

    Продукты JT&T

    Соединитель средней линии.Позволяет подключать штекерный разъем (продается отдельно). Красный соединяется с PN # 2115 Синий соединяется с PN # 2117 Желтый соединяется с PN # 2119

    Быстрый просмотр

    Наличие: Есть в наличии

    Продукты JT&T

    Коммутационные разъемы со смещением изоляции – заполненный герметиком Желтый – 22-26 AWG, 2-проводный (UY) Зеленый – 19-26 AWG, 2-проводный (UG) Красный – 19-26 AWG, 3-проводный (UR)

    Быстрый просмотр

    Наличие: Есть в наличии

    Продукты JT&T Номер товара: 1300C-ZZZ – Бесшовные трубчатые медные проушины

    JT&T изготовлены из 100% меди.Ушки могут быть гофрированными или припаянными, и их можно штабелировать. Датчик проштампован на выступе для облегчения идентификации. Концы выступов расширяются для облегчения входа. JT&T Products предлагает полный выбор медных наконечников. ⚠ ВНИМАНИЕ: рак и вред репродуктивной системе – www.p65warnings.ca.gov

    Быстрый просмотр

    Наличие: Есть в наличии

    Продукты JT&T Бесшовные трубчатые медные проушины

    JT&T изготовлены из 100% меди.Ушки могут быть гофрированными или припаянными, и их можно штабелировать. Датчик проштампован на выступе для облегчения идентификации. Концы выступов расширяются для облегчения входа. JT&T Products предлагает полный выбор медных наконечников. ⚠ ВНИМАНИЕ: рак и вред репродуктивной системе – www.p65warnings.ca.gov

    Быстрый просмотр

    Наличие: Есть в наличии

    Продукты JT&T Номер товара: 2060ZZZ – Терминалы с виниловой изоляцией

    JT&T были изготовлены методом литья под давлением из ПВХ с воронкой для быстрого и легкого ввода проводов.Клеммы имеют V-образные зазубрины для обеспечения максимальной прочности при контакте и растяжении после обжима. Клеммы JT&T изготовлены из чистой меди (сплав 110), отожжены и покрыты гальваническим оловом. Электро-лужение обеспечивает исключительную коррозионную стойкость. Изолирующая гильза имеет цветовую маркировку, соответствующую размеру провода и его идентификации. JT&T Products предлагает полную линейку клемм из винила …

    Быстрый просмотр

    Наличие: Есть в наличии

    Продукты JT&T Терминалы с виниловой изоляцией

    JT&T были изготовлены методом литья под давлением из ПВХ с воронкой для быстрого и легкого ввода проводов.Клеммы имеют V-образные зазубрины для обеспечения максимальной прочности при контакте и растяжении после обжима. Клеммы JT&T изготовлены из чистой меди (сплав 110), отожжены и покрыты гальваническим оловом. Электро-лужение обеспечивает исключительную коррозионную стойкость. Изолирующая гильза имеет цветовую маркировку, соответствующую размеру провода и его идентификации. JT&T Products предлагает полную линейку клемм из винила …

    Быстрый просмотр

    Наличие: Есть в наличии

    Продукты JT&T

    JT&T Products предлагает полную линейку неизолированных и изолированных клемм, изготовленных из винила (P.V.C), нейлон и термоусадочная упаковка. ВНИМАНИЕ: Рак и вред репродуктивной системе – www.p65warnings.ca.gov

    Ассортимент и наборы

    На главную> Ассортимент и наборы

    Продукция 1-40 из 40

    Сортировать по … БрендуНазвание продуктаНовейшие продуктыЦена от низкой к высокойЦена от высокой к низкойЛучшие продавцы

    Показать 48 на страницу 96 на страницу 144 на страницу 192 на страницу 240 на страницу

    Быстрый просмотр

    Новинка!

    Наличие: Есть в наличии

    Продукты JT&T

    Позволяет быстро подсоединять провода большого сечения или кабели аккумуляторной батареи Поверните корпус на 180 градусов для соединения с другой стороной Включает все детали для обеих сторон соединения Медные наконечники с металлическим покрытием защелкиваются в корпусе. Цветные обозначения – серый корпус сочетается только с другими серыми корпусами. около 2.25×1,5 “? ВНИМАНИЕ: рак и вред репродуктивной системе – www.p65warnings.ca.gov

    Быстрый просмотр

    Новинка!

    Наличие: Есть в наличии

    Продукты JT&T

    Позволяет быстро подключать провода большого сечения или кабели аккумуляторной батареи Поверните корпус на 180 градусов для соединения с другой стороной Включает все детали для обеих сторон соединения Медные наконечники с покрытием, защелкивающиеся в корпусе. Цветные обозначения – серый корпус сочетается только с другими серыми корпусами. Прим 3 “х2”? ВНИМАНИЕ: рак и вред репродуктивной системе – www.p65warnings.ca.gov

    Быстрый просмотр

    Новинка!

    Наличие: Есть в наличии

    Продукты JT&T Разъемы

    Amphenol AT совместимы с разъемами Deutsch DT.Это отличный способ создать надежные и герметичные соединители. В проектные комплекты входят все детали, необходимые для изготовления разъема – вилки, розетки, клинья и контакты. Для использования с проводами калибра 16-20. Используйте обжимной инструмент с открытым корпусом, например 5000F, для обжима контактов.

    Быстрый просмотр

    Наличие: Есть в наличии

    Продукты JT&T Номер товара: 2231F –

    Комплект для проектирования одинарных гнезд Weather Pack 2231F содержит все необходимое для изготовления двух соединителей с одним гнездом.Погодные пакеты используются в различных автомобильных, сельскохозяйственных и других промышленных приложениях. Они образуют герметичное разъединяемое проводное соединение. В комплект входит PN # Описание Кол-во 2216 Однополостный кожух с наружной резьбой 2 2217 Однополостный женский корпус Tower 2 2208 Клеммы Weather Pack, 16-14AWG, папа 2 2211 Клеммы Weather Pack, 16-14AWG, мама 2 2205 Погодный пакет Уплотнения кабеля 16-14 Серый 4 …

    Быстрый просмотр

    Наличие: Есть в наличии

    Продукты JT&T Номер товара: 2232F –

    Комплект для проектирования двух гнезд 2232F Weather Pack содержит все необходимое для создания соединения с двумя гнездами.Погодные пакеты используются в различных автомобильных, сельскохозяйственных и других промышленных приложениях. Они создают герметичное несоединяемое проводное соединение. Комплект включает: PN # Описание Кол-во 2219 Кожух с двумя полостями, охватываемый 1 2220 Башня с двумя гнездами, 1 2208 Клеммы блока погодных условий, 16-14AWG, наружная резьба 2 4 …

    Быстрый просмотр

    Наличие: Есть в наличии

    Продукты JT&T Номер товара: 2233F –

    Комплект для проектирования с тремя гнездами Weather Pack 2232F содержит все необходимое для выполнения одного соединения с тремя гнездами.Погодные пакеты используются в различных автомобильных, сельскохозяйственных и других промышленных приложениях. Они создают герметичное несоединяемое проводное соединение. В комплект входит: PN # Описание Кол-во 2222 Кожух с тремя гнездами 1 2223 Башня с тремя гнездами, гнездо 1 2208 Клеммы погодного блока, 16-14AWG, наружный 3 2211 Клеммы погодного блока, 16-14AWG, гнездовой 3 2205 Гидравлический уплотнитель Кабельные уплотнения 16-14 Серые 6 …

    Быстрый просмотр

    Наличие: Есть в наличии

    Продукты JT&T Номер товара: 2236F –

    Комплект 2236F Weather Pack с четырьмя гнездами содержит все необходимое для выполнения одного соединения с четырьмя гнездами.Погодные пакеты используются в различных автомобильных, сельскохозяйственных и других промышленных приложениях. Они создают герметичное несоединяемое проводное соединение. В комплект входит: PN # Описание Кол-во 2225 Кожух с четырьмя гнездами 1 2226 Башня с четырьмя гнездами с внутренней резьбой 1 2208 Клеммы погодного блока, 16-14AWG, наружная резьба 4 2211 Клеммы погодного блока, 16-14AWG, гнездовой 4 2205 Гидравлический уплотнитель Кабельные уплотнения 16-14 Серые 8 …

    Быстрый просмотр

    Наличие: Есть в наличии

    Продукты JT&T Номер товара: 2237F –

    Комплект для проектирования с пятью гнездами Weather Pack 2237F содержит все необходимое для выполнения одного соединения с пятью гнездами.Погодные пакеты используются в различных автомобильных, сельскохозяйственных и других промышленных приложениях. Они создают герметичное несоединяемое проводное соединение. В комплект входит: PN # Описание Кол-во 2229 Кожух с наружной резьбой с пятью полостями 1 2230 Башня с пятивыпадной внутренней резьбой 1 2208 Клеммы погодного блока, 16-14AWG, наружная резьба 5 2211 Клеммы погодного блока, 16-14AWG, охватывающий 5 2205 Гидравлический уплотнитель Кабельные уплотнения 16-14 Серые 10 …

    Быстрый просмотр

    Наличие: Есть в наличии

    Продукты JT&T Номер товара: 2238F –

    Комплект для проектирования шести гнезд Weather Pack 2238F содержит все необходимое для выполнения одного соединения с шестью гнездами.Погодные пакеты используются в различных автомобильных, сельскохозяйственных и других промышленных приложениях. Они создают герметичное несоединяемое проводное соединение. Комплект включает: PN # Описание Кол-во 2227 Кожух с шестью гнездами 1 2228 Башня с шестью гнездами 1 2208 Клеммы погодного блока, 16-14AWG, папа 6 2211 Клеммы погодного блока, 16-14AWG, гнездовой 6 2205 Гидравлический уплотнитель Кабельные уплотнения 16-14 Серые 12 …

    Быстрый просмотр

    Новинка!

    Наличие: Есть в наличии

    Продукты JT&T Номер товара: 2843F –

    С.ТИХООКЕАНСКОЕ ЛЕТНЕЕ ВРЕМЯ. 5-контактные клеммы с резистором для защиты от скачков напряжения. 12 В постоянного тока (катушка) и 40/30 А 14 В постоянного тока (непрерывный). Это автомобильное переключающее реле общего назначения с пластиковым корпусом и монтажным кронштейном. В комплект входят реле, релейный шлейф, держатель предохранителя ATC, предохранитель ATC на 20 А, шесть стыковых термоусадочных соединителей и один зажим с термоусадочным кольцом. Информацию о проводке см. В технической статье здесь? ВНИМАНИЕ: рак и вред репродуктивной системе – www.p65warnings.ca.gov …

    Быстрый просмотр

    Новинка!

    Наличие: Есть в наличии

    Продукты JT&T Разъемы

    Amphenol AT совместимы с разъемами Deutsch DT.Это отличный способ создать надежные и герметичные соединители. В проектные комплекты входят все детали, необходимые для изготовления разъема – вилки, розетки, клинья и контакты. Для использования с проводами калибра 16-20. Используйте обжимной инструмент с открытым корпусом, например 5000F, для обжима контактов.

    Быстрый просмотр

    Новинка!

    Наличие: Есть в наличии

    Продукты JT&T Разъемы

    Amphenol AT совместимы с разъемами Deutsch DT.Это отличный способ создать надежные и герметичные соединители. В проектные комплекты входят все детали, необходимые для изготовления разъема – вилки, розетки, клинья и контакты. Для использования с проводами калибра 16-20. Используйте обжимной инструмент с открытым корпусом, например 5000F, для обжима контактов.

    Быстрый просмотр

    Новинка!

    Наличие: Есть в наличии

    Продукты JT&T

    Позволяет быстро подключать провода большого сечения или кабели аккумуляторной батареи Поверните корпус на 180 градусов для соединения с другой стороной Включает все детали для обеих сторон соединения Медные наконечники с покрытием, защелкивающиеся в корпусе. Цветные обозначения – серый корпус сочетается только с другими серыми корпусами. примерно 2 дюйма x1.25 “? ВНИМАНИЕ: рак и вред репродуктивной системе – www.p65warnings.ca.gov

    Быстрый просмотр

    Новинка!

    Наличие: Есть в наличии

    Продукты JT&T Разъемы

    Amphenol AT совместимы с разъемами Deutsch DT.Это отличный способ создать надежные и герметичные соединители. В проектные комплекты входят все детали, необходимые для изготовления разъема – вилки, розетки, клинья и контакты. Для использования с проводами калибра 16-20. Используйте обжимной инструмент с открытым корпусом, например 5000F, для обжима контактов.

    Быстрый просмотр

    Наличие: Есть в наличии

    Продукты JT&T Номер товара: 6966F –

    HVAC / R Wiring Kit A Большой ассортимент клемм, винтовых соединителей, выводов компрессора и высокотемпературных клемм для систем отопления, вентиляции и кондиционирования воздуха.В комплект входят прочная пластиковая коробка-органайзер и карта продукта. См. Вкладку «Спецификации» для получения полного списка включенных элементов. ? ВНИМАНИЕ: рак и вред репродуктивной системе – www.p65warnings.ca.gov

    Быстрый просмотр

    Наличие: Есть в наличии

    Продукты JT&T Номер товара: 6968F –

    Главный комплект проводки HVAC / R A Большой ассортимент клемм, винтовых соединителей, проводов компрессора и высокотемпературных клемм для приложений HVAC / R.Прочный пластиковый ящик-органайзер. Включает термоусадочные клеммы! См. Вкладку «Технические характеристики» для получения полного списка включенных элементов. ? ВНИМАНИЕ: рак и вред репродуктивной системе – www.p65warnings.ca.gov

    Быстрый просмотр

    Наличие: Есть в наличии

    Продукты JT&T Номер товара: 6964-6965 –

    Комплекты винтов для HVAC / R 6964F – острие иглы, головка с шестигранной / пазовой шайбой.Содержит: # 10×1 “- 25, # 10×3 / 4” – 25, # 8×3 / 4 “- 50, # 8×1 / 2” – 50, # 7×1 / 2 “- 50, # 6×3 / 8” – 50 6965F – Самостоятельная Сверление, головка с шестигранной шайбой Содержит: # 10×1 “- 50, # 10×3 / 4” – 50, # 8×3 / 4 “- 50, # 8 x1 / 2” – 50? ВНИМАНИЕ: рак и вред репродуктивной системе – www.p65warnings.ca.gov

    Быстрый просмотр

    Рекомендуемые!

    Наличие: Есть в наличии

    Продукты JT&T Номер товара: 6936F –

    Щелкните вкладку «Технические характеристики», чтобы просмотреть полный список содержимого.Продукты JT&T; В Ultimate Installer Box более 2600 штук, почти все часто используемые аксессуары для проводки собраны в одном удобном и легкодоступном корпусе. В нашей прочной коробке используются ящики-органайзеры Infinite Divider System для неограниченной настройки. Ящики настроены на заводе и готовы к работе. Но если в будущем вы решите немного реорганизовать, у вас есть бесконечные возможности настройки. Вы можете не только переместить разделители …

    Быстрый просмотр

    Наличие: Есть в наличии

    Продукты JT&T Номер товара: 6960F –

    115 шт. Самых популярных разъемов и клемм с термоусадочной обжимной пломбой.Термоусадочные соединители обеспечивают превосходное герметичное соединение по сравнению с зажимами с обжимными уплотнениями из нейлона или винила. Полный список см. На вкладке «Технические характеристики». ВНИМАНИЕ: рак и вред репродуктивной системе – www.p65warnings.ca.gov

    Быстрый просмотр

    Наличие: Есть в наличии

    Продукты JT&T Номер товара: 6961F – Терминалы

    с термоусадочной пайкой имеют полоску из легкоплавкого припоя в середине термоусадки.Они позволяют выполнять пайку и усадку за один прием. Обратите внимание, что эти клеммы не обжимаются и предназначены только для пайки. Если вам тоже нужен обжим, подумайте о клеммах для обжима и пайки. 125 шт. Самых популярных разъемов и клемм с термоусадочной пайкой. Паяное уплотнение обеспечивает превосходное соединение по сравнению с клеммами с обжимным уплотнением. Полный список см. На вкладке «Технические характеристики». ВНИМАНИЕ: рак и …

    Быстрый просмотр

    Наличие: Есть в наличии

    Продукты JT&T Номер товара: 6970F –

    Ассортимент популярных термоусадочных трубок черного цвета.В комплект входят: длина 6 дюймов, трубка HS 1/8 дюйма x длина 10 6 дюймов, трубка HS 3/16 дюйма x длина 8 6 дюймов, трубка HS 1/4 дюйма x длина 5 6 дюймов, трубка HS 3/8 дюйма x 4 Длина 6 дюймов, Трубка HS 1/2 “x 2 Длина 6 дюймов, Трубка HS 3/4” x 2 Пластиковый корпус? ВНИМАНИЕ: рак и вред репродуктивной системе – www.p65warnings.ca.gov

    Быстрый просмотр

    Рекомендуемые!

    Наличие: Есть в наличии

    Продукты JT&T Номер товара: 6971F –

    Набор популярных цветов и размеров термоусадочной трубки 4 “2: 1.Включает черный, прозрачный, красный, зеленый, синий, желтый и белый всех размеров. Включает: 1/16 “x 8 каждого цвета 3/32” x 5 каждого цвета 1/8 “x 4 каждого цвета 3/16” x 3 каждого цвета 1/4 “x 2 каждого цвета 3/8 “x 1 каждого цвета. Все в закрывающейся пластиковой коробке-органайзере? ВНИМАНИЕ: рак и вред репродуктивной системе – www.p65warnings.ca.gov

    Быстрый просмотр

    Наличие: Есть в наличии

    Продукты JT&T Номер товара: 6972F –

    Deluxe Black 2: 1 Термоусадочный набор, содержащий набор популярных размеров.Длина 4 дюйма. Включает: 1/16 “x 56 3/32” x 35 1/8 “x 28 3/16” x 21 1/4 “x 14 3/8” x 7 Все в закрывающейся коробке-органайзере

    Быстрый просмотр

    Рекомендуемые!

    Наличие: Есть в наличии

    Продукты JT&T Номер товара: 6974F –

    Ассортимент популярных термоусадочных трубок различных цветов.6 дюймов. Включает: 1/8 дюйма черный x 20 3/16 дюйма черный x 20 3/16 дюйма красный x 10 1/4 дюйма черный x 10 1/4 дюйма синий x 10 3/8 дюйма черный x 10 3 / 8 дюймов желтый x 10 1/2 дюймов черный x 10 3/4 дюйма черный x 6 В запирающемся кейсе-органайзере. ? ВНИМАНИЕ: рак и вред репродуктивной системе – www.p65warnings.ca.gov

    Электроустановочные изделия оптом | Соединительные блоки

    Электроустановочные изделия являются ключевыми компонентами любого электрического плана.Эти продукты могут упростить установку, повысить безопасность или повысить удобство использования электрических компонентов. Обычные аксессуары для проводки включают клеммные колодки, втулки и старую изоленту.

    Maney Wire & Cable, Inc. является дистрибьютором полного ассортимента всех типов электромонтажных аксессуаров. Мы предлагаем широкий ассортимент резиновых втулок и втулок с защелкой для защиты изолированного провода при его прохождении через панели. У нас есть широкий выбор изоленты, распределительных блоков, клеммных колодок и антенных адаптеров для всех областей применения.См. Списки отдельных продуктов для получения дополнительной информации и технических характеристик.

    Перейдите по ссылкам ниже, чтобы найти необходимые вам аксессуары для проводки оптом. Запросите предложение сегодня или свяжитесь с нами, чтобы узнать больше о любой из наших высококачественных продуктов.

    Захваты для шнура

    Захваты для шнура обеспечивают чистый и эффективный способ закрепить электрический шнур через панель. Для достижения наилучших результатов рекомендуется использовать наименьший возможный диаметр, подходящий для конкретной области применения.Maney предлагает прочные, непроницаемые для жидкости, полностью нейлоновые захваты для шнура с резьбой по высоте, которые помогают предотвратить пропуски для более быстрой установки. Доступны несколько диаметров для удовлетворения ваших потребностей.

    Соединительные блоки

    Соединительные блоки, также известные как «панельные силовые стойки», представляют собой быстрое и простое решение для удлинения линий электропередач. Соединительные блоки Maney состоят из прочных никелированных латунных столбов диаметром 3/8 дюйма (10 мм) с гайками из нержавеющей стали. Они рассчитаны на ток до 250 А / 48 В постоянного тока.

    Тумблеры

    Тумблер обеспечивает удобный способ включения / выключения цепи – просто нажмите переключатель! Мы предлагаем тумблеры с прочным пластиковым корпусом и стальными крышками.Они оснащены переключателями длиной 11/16 дюймов, предназначены для установки в отверстия 1/2 дюйма и рассчитаны на 21 А / 14 В постоянного тока или 25 А / 12 В постоянного тока. Доступны тумблеры постоянного и мгновенного действия.

    Нейлоновые втулки (стопорные втулки)

    Эти прочные, простые в установке втулки – эффективный способ защитить провода и кабели от повреждений при их прохождении через стены или панели. Отформованные из термостабилизированного нейлона, они имеют несколько замков, которые надежно фиксируются на панелях толщиной до 1/8 дюйма, и доступны в различных стандартных размерах до 2 дюймов I.D. Наши втулки с защелкой соответствуют требованиям UL и CSA к температурным испытаниям и испытаниям на выдергивание.

    Резиновые втулки

    Как и их нейлоновые аналоги (см. Выше), резиновые втулки представляют собой простое решение для защиты проводов, кабелей и ткацкого станка от повреждений при прохождении через стены или панели. Наши втулки изготовлены из прочной черной резины и доступны со стандартным внутренним диаметром от 1/8 дюйма до 2-1 / 8 дюйма. Мы предлагаем резиновые втулки для панелей толщиной 1/16, 1/8, 3/16 или 1/4 дюйма.

    Лента электрическая

    Возможно, самый простой из всех аксессуаров для проводки, изолента также может быть наиболее универсальной и полезной.Мы предлагаем традиционную изоленту стандартной ширины 3/4 дюйма и различных цветов, а также силиконовую самосплавляющуюся ленту для обертывания и запечатывания, которая обеспечивает большую адгезию и долговечность в экстремальных условиях и при использовании внутри и снаружи помещений.

    Клеммные колодки

    Клеммные колодки – это чистый и простой способ избавиться от необходимости сращивания проводов – просто вставьте концы проводов с каждой стороны блока и затяните винты №8 для создания надежного соединения. Наши клеммные колодки, доступные с двумя до 12 группами (позициями) и номиналами 20, 30 или 75 А., могут вмещать провода от 22 AWG до 10 AWG и оснащены изоляторами, которые обеспечивают защитный барьер между каждой группой.

    Кабельные стяжки

    Еще один простой, но чрезвычайно универсальный аксессуар для проводов – кабельные стяжки, предназначенные для быстрой фиксации пучков кабелей, жгутов и компонентов, но могут использоваться буквально в тысячах приложений. Доступен широкий диапазон длины и прочности на разрыв. Для защиты от ультрафиолета и атмосферных воздействий можно выбрать натуральные или черные застежки-молнии. Мы предлагаем как стандартные кабельные стяжки, так и кабельные стяжки с монтажными отверстиями, которые позволяют легко прикрепить их к панелям или стенам.

    Крепления для галстуков на клейкой основе

    Эти простые устройства используются для крепления кабельных стяжек к панелям.Наши низкопрофильные анкерные крепления имеют клейкую основу для быстрой и легкой установки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
