Что такое шилд: Arduino: Shield. Платы расширения

Содержание

Самые интересные шилды для Arduino||Arduino-diy.com

Если вы стали счастливым обладателем Arduino, вы наверняка слышали про платы расширения – так называемые шилды (Arduino shield), с помощью которых можете очень быстро расширить функциональные возможности вашего Arduino.

Как правило, большинство шилдов изготавливается под конкретный форм-фактор платы. В большинстве случаев – это микроконтроллеры Arduino Uno. Идея шилдов состоит в том, что вы покупаете отдельный модуль, который “садится” сверху на ваш микроконтроллер. Можно использовать несколько шилдов одновременно, устанавливая их один на другой. В результате вы получить многофункциональный “пирог” Arduino.

Ethernet Shield

Официальный шилд от создателей Arduino. Ethernet shield – это отличный вариант, чтобы обеспечить независимость вашего проекта от вашего персонального компьютера, так как он дает возможность наладить связь Arduino с интернет. Интересная особенность данного шилда – наличие на нем слота для MicroSD карты. Так что если в вашем проекте обрабатывается большой объем информации, например – mp3 файлы или видео; или вам надо хранить большие массивы данных для таких проектов как, например, светодиодный куб, хранить данные вы можете именно на SD карте.

Можно обеспечить работу хостинга для веб-сервера с использованием Ethernet шилда.

Перед тем как вы кинулись покупать Ethernet Shield, предупреждаю из личного опыта: Ethernet шилды зависимы от версий. Сначала я купил шилд v3 т оказалось, он не подходить к моему Arduino Uno v2, так как на версии платы v3 добавлено два пина. Кстати, Ethernet Shield стоит дороже чем сам контроллер Arduino, так что пришлось купить новую Arduino, а старую версию оставить для других проектов.

Так что проверяйте версию вашей платы и Ethernet шилда, который вы собираетесь покупать.

4 Relay Shield

Реле – основой узел многих устройств для домашней (и на только домашней) автоматизации. Реле используются в проетах Arduino, в которых необходимо подключения электрических цепей с большим питания. Если вы когда-то подключали реле, вы знаете, что для его работы необходима дополнительная обвязка: транзистор, диод и т.п. Если вам для проекта надо несколько реле, то монтажная плата (bredboard) очень быстро обрастет кучей проводников и контактов, в которых разобраться будет очень сложно.

4 Relay Shield (шилд на 4 реле) предоставляет вам все необходимые контакты для подключения 4-х периферийных устройств. Каждое реле дает возможность подключать оборудование которое работает с силой тока до 3 ампер. Конечно, можно использовать реле шилд и для маломощных электрических цепей. В таком формате их часто используют для замены переключателей.

Предупреждение: будьте осторожны с контактами реле-шилда. В случае их случайного замыкания или неправильного подключения внешней нагрузки, вы можете повредить вашу Arduino.

Protoshield

Protoshield (протошилд) сам по себе ничего не делает. Потому он такой плоский ;). Очень полезный шилд. После того как вы создали свой прототип с использованием монтажной платы и кучи проводов, стоит подумать о его презентабельности и удобстве. В этот момент вам пригодится протошилд. Вы собираете всю схему на нем и садите его сверху на вашу Arduino как любой другой шилд. То есть – это отличный вариант для создания собственного шилда!

LCD Shield

Зачем вам LCD Shield? Все просто: выводить информацию с Arduino не на персональный компьютер с использованием серийного монитора, а напрямую на периферийный экран! Это реально классно! Но! При использовании внешних экранов, вам обычно требуется 7 и более контактов с Arduino. Это очень ограничивает возможности дальнейшего подключения периферийных устройств. В этом LCD шилде используется протокол передачи данных I2C, то есть для его подключения задействуются лишь 2 пина! Кроме того, параллельно к этим же контактам можно подключить другое оборудование, работающее по тому же протоколу передачи данных.

В добавок к экрану, на LCD шилде установлено 4 “управляющие” кнопки и кнопка “select” (выбор). Благодаря этому у вас появляется дополнительный интерактивный интерфейс и непосредственного подключения к ПК при работе с шилдом можно избежать. Если монохромный дисплей вас не впечатляет, вы можете спокойно апгрейдить шилд, установив 1.8 inch TFT 18-bit color screen.

Вот на этом этапе вы должны понять, что не все шилды 100% совместимы друг с другом. Некоторые из них надо устанавливать сверху вашего Arduino “пирога”. Именно к таким шилдам относится LCD шилд.

Energy Shield

Energy shield расширяет ваши возможности с точки зрения обеспечения питания проектов на Arduino. Шилд позволяет подключать различные источники питания и обеспечивать их работу с Arduino. Одна из самых ярких сфер применения – обеспечение подзарядки мобильных телефонов и гаджетов.

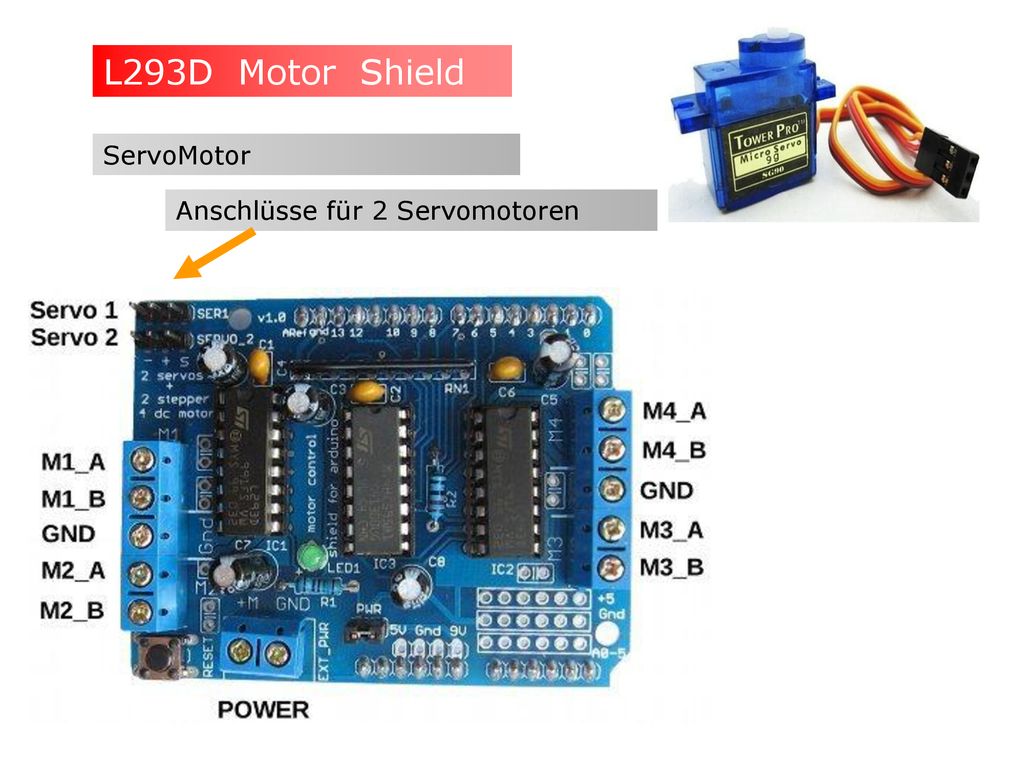

Motor Shield

Motor shield обеспечивает возможность управления множеством моторов с использованием Arduino. На шилде установлены все необходимые регуляторы, переключатели, предохранители. В общем, на motor шилде есть все для обеспечения простого управления двигателями и для их защиты.

SD Card Shield

Во многих проектах необходимо обрабатывать большие массивы информации, для хранения которой недостаточно встроенной в Arduino памяти. Именно в этом случае вам может понадобится SD Card Shield. Он совместим с картами памяти форматов SD, SDHCи MicroSD. Sd Card шилд использует простой SPI интерфейс для подключения и передачи данных.

Wifi Shield

Этот шилд предоставляет вам действительно огромные возможности, позволяя настроить передачу данных от Arduino с использованием WiFi технологий. Уверен, вы найдете ему достойное применение. Начиная от дистанционного управления вашими приводами в роботизированных проектах и заканчивая передачей данных с датчиков и сенсоров о состоянии того или иного объекта в режиме реального времени. WiFi шилд подключается к серийному порту.

GPRS Shield

GPRS Shield дает Arduino возможность использовать сети GSM/GPRS, которые используются для мобильных телефонов. В результате вы можете делать и принимать звонки и текстовые сообщения! Как правило, GPRS шилды оснащаются антеннами.

E-Ink Shield

E-Ink shield – очень интересная разработка, которая использует технологию электронных чернил (та же технология используется в электронных книгах). Основное преимущество E-Ink шилда – вы получаете дисплей, который требует минимум энергии для питания и предоставляет отличный формат для отображения и чтения текста. Подобные шилды могут отобразить текст даже без использования внешнего питания!

Music Shield

Music Shield дает вам возможность воспроизводить музыку в отличном качестве чрез Arduino. Шилд поддерживает широкий диапазон музыкальных форматов для воспроизведения. Естественно, в Music шилде предусмотрен слот для SD карты. Так что вы без проблем сможете загрузить вашу медиатеку без использования дополнительного SD шилда.

Оставляйте Ваши комментарии, вопросы и делитесь личным опытом ниже. В дискуссии часто рождаются новые идеи и проекты!

Trema Shield (плата расширения) – Описания, примеры, подключение к Arduino

Общие сведения:

Trema Shield – это плата расширения, которая упрощает процесс подключения модулей к Arduino. Использование Trema Shield избавляет Вас от необходимости пайки проводов (например, питания) при подключении нескольких модулей к Arduino, упрощает процесс создания устройств.

Видео:

Подключение:

Trema Shield совместим с различными микроконтроллерами Arduino, его можно установить на Arduino UNO, Leonardo, Mega

Trema Shield устанавливается на Arduino, а модули подключаются проводами к колодкам Trema Shield.

Питание:

Напряжение питания модулей 5 В постоянного тока (выводы VCC и GND колодок) берётся с вывода 5V и GND Arduino.

Trema Shield — это плата расширения, которая помогает подключать большое количество периферии.

Подробнее о Trema Shield:

Множество датчиков имеют всего три вывода (два – питания и один информационный). У Arduino много информационных выводов и с их подключением к датчикам сложностей не возникает, а с выводами питания всё гораздо хуже, на плате Arduino всего два вывода 5V и три вывода GND. Значит без пайки или макетных плат, можно подключить только два модуля. Некоторые используют логические уровни на информационных выводах Arduino для их использования в качестве выводов питания, но это сильно нагружает выводы и может вывести их из строя.

Колодка из 14 цифровых выводов (D) с выводами шины питания (VCC и GND), для подключения цифровых модулей через Trema Shield к Arduino.

Колодка из 6 аналоговых выводов (S) с выводами шины питания (VCC и GND), для подключения как цифровых, так и аналоговых модулей, через Trema Shield к Arduino.
Колодка аппаратной шины I2C из 4 выводов (SDA, SCL, GND, Vcc) для подключения I2C модулей через Trema Shield к Arduino.
Колодка аппаратной шины UART (Serial) из 4 выводов (TX, RX, GND, Vcc) для подключения UART модулей через Trema Shield к Arduino.
Кнопка RESET для перезагрузки Arduino.
Два светодиода, «ON» – информирует о наличии питания, «L» – информирует о наличии высокого логического уровня на выводе D13.

На плате Trema Shield возле каждого информационного вывода находятся два вывода питания (VCC и GND) значит количество подключённых модулей, без пайки и «скрутки» проводов, может совпадать с количеством информационных выводов Arduino.

Помимо обычных (цифровых и аналоговых) выводов, на плате Trema Shield имеются колодки аппаратных шин I2C и UART (Serial) для подключения соответствующих модулей. Если Вам нужно подключить несколько модулей к шине I2C можно воспользоваться Trema I2C Hub.

Если Вы планируете подключать много мощных модулей или модули вносящие сильные искажения в шину питания, то Вам подойдёт Trema Power Shield, который, в отличии от Trema Shield, имеет встроенный мощный стабилизатор напряжения.

Trema Shield имеет макетную область, состоящую из сетки контактных отверстий, благодаря чему его можно превратить в Ваш собственный, уникальный Shield. Крайние контактные отверстия соединены с питанием или информационными выводами, в соответствии с нанесёнными обозначениями. Предположим Вы собрали устройство, подключив несколько модулей проводами к Trema Shield. Вы хотите часто использовать собранное устройство, но Вам мешает куча проводов и «висячие» модули. Тогда можно припаять все модули к центральным отверстиям Trema Shield соединив их (припаивая провода) к нужным крайним отверстиям.

Теперь Trema Shield превратился в Ваш собственный Shield без травления печатных плат.

Trema Shield имеет 13 колодок для подключения цифровых, а так же 6 аналоговых колодок для подключения аналоговый модулей и сенсоров.

Для удобства на этом модуле есть I2C и Serial колодки.

Аналоговый сигнал

Аналоговые входы, пригодятся для подключения аналоговых датчиков, такие как Датчик Холла, Потенциометр, Датчик освещённости, Аналоговый термометр и т.д.

Цифровой сигнал

Цифровые входы/выходы так же могут быть использованы для подключения различных цифровых датчиков, такие как Кнопка, Зуммер , Датчик наклона, Цифровой термометр, Цифровой датчик температуры и влажности, ИК-приёмник и т.д.

Serial

Данный разъем предназначен для подключения устройство которые обменивают информацией по Serial порту, например Bluetooth-модули или сопряжения двух arduino между собой.

I2C

Отлично подойдет для подключения внешних модулей по I2C, например очень удобно с помощью 4-проводной шлейф «мама-мама» можно подключить Символьный дисплей LCD1602 IIC/I2C и т. д. Применение:

Проекты с большим количеством модулей, требующих отдельного питания.

Применение:

Подключение большого количества модулей к одной плате;

Ссылки:

Trema Shield
