Светодиод – полупроводниковый элемент, который создает оптическое излучение в результате прохождения через него электрического тока. Будучи изобретенным еще в 1963 году, он прошел долгий этап эволюции, венцом которой и стал светодиод типа SMD. Об их типах, устройстве и предназначении пойдет речь в сегодняшней статье.
Содержание
- Что такое
- Как расшифровать маркировку
- Разновидности SMD
- 3528 — самый популярный
- 5050 — второй по популярности
- 5630 — в основе стабисторы
- 5730 — лучший по яркости
- 3014 — хорошая цветопередача
- 2835 — третий по популярности
- 0805 — компактность его коронка
- 1206 — еще один мини led
- 0603 — самый маленький
- 4014 — ультратонкий
- 1608 — экономичное энергопотребление
- 3014 — лучший угол рассеивания света
- 7020 — больше всех кристаллов
- 3020 — силиконовое покрытие
- Сравнительная таблица рассмотренных LED SMD
- Плюсы и минусы SMD перед другими типами LED
- Выводы
Что такое
Основой конструкции является полупроводниковый кристалл или чип, который расположен на специальном основании и заключен в пластиковый корпус.
В нижней части находятся контакты, позволяющие закрепить светодиод на любой поверхности. За эффективное рассеивание света отвечает линза, установленная поверх кристалла.
Полупроводниковый кристалл, установлен на массивном основании, которое в совокупности с широкими контактами эффективно отводят тепло, образующееся во время работы.
В результате такой компоновки стало возможным их установка непосредственно на печатную плату.
Как расшифровать маркировку
SMD светодиод маркируется набором цифр и букв. Буквы означают принадлежность диода к тому или иному типу, четыре цифры, расположенные следом – размер корпуса, который измеряется в миллиметрах. Например, SMD 5630 расшифровывается следующим образом:
- SMD – тип светодиода, который подразумевает поверхностное нанесение на печатную плату, т.е. без впайки в сквозные отверстия;
- 5630 – размер корпуса, равный 5,6х3,0 мм.
Другие технические характеристики, можно узнать из технической документации, поставляемой со светодиодом.
Разновидности SMD
В зависимости от размера изделия, количества полупроводников, силы светового потока и количества кристаллов SMD разделяют на несколько видов. Рассмотрим основные из них.
3528 — самый популярный
В конструкции светодиода SMD 3528 может использоваться как один, так и три кристалла одновременно. В случае с единственным полупроводниковым кристаллом светодиод излучает один цвет. Поликристаллическое исполнение дает RGB эффект, это так называемые RGB светодиоды.
Для защиты от воздействия внешних факторов и улучшения цветопередачи, верхняя часть диода покрывается прозрачной полимерной смолой.
Благодаря компактным габаритам, возможности светить в RGB диапазоне и невысокой стоимости, широко используются в осветительных лентах при создании элементов интерьера будущего жилья, изготовлении недорогих ламп и фонарей.
К основным техническим характеристикам относятся:
- габариты корпуса – 3,5х2,8 мм;
- количество кристаллов – 1 или 3;
- потребляемая мощность – 0,06 или 0,2 Вт;
- световой поток – 0,6 – 5 Лм;
- угол свечения — 120⁰ – 140⁰.
Кстати, на этих светоизлучающих диодах собирают одни из самых популярных в мире светодиодные ленты SMD 3528.
5050 — второй по популярности
Светодиод SMD 5050 изготавливается в трех или четырехкристальном вариантах исполнения. Улучшение цветопередачи достигается благодаря покрытию диода силиконом, в состав которого входит люминофор. В случае параллельного подключения кристаллов, излучает довольно яркий холодный белый свет. При последовательном соединении он работает в RGB и RGBW диапазонах.
Высокие показатели мощности излучения, возможности изменения цветовой температуры и работе в RGB и RGBW диапазонах позволили данному типу использоваться не только как элемент декоративной подсветки, например потолка, но и как основной источник света.
К основным техническим характеристикам относятся:
- габариты корпуса – 5,0х5,0 мм;
- количество кристаллов – 3 или 4;
- потребляемая мощность – 0,2 или 0,26 Вт;
- световой поток – 2 – 14 Лм;
- угол свечения — 120⁰ – 140⁰.
5630 — в основе стабисторы
В основе конструкции светодиода SMD 5630 лежит использование одного полупроводникового кристалла высокой мощности. Работает исключительно в белом цветовом диапазоне, с возможностью изменения температуры свечения.
Благодаря сборке кристалла на двух стабисторах и четырем широким контактам, обеспечивается эффективный отвод тепла. Кроме того, он не боится изменения полярности подключения.
Мощный световой поток, встроенная защита от перепадов напряжения и эффективный отвод тепла позволили использовать светодиоды в мощных светодиодных лентах, лампах и прожекторах наружного освещения.
Основными техническими характеристиками светодиода являются:
- габариты корпуса – 5,6х3,0 мм;
- количество кристаллов – 1;
- потребляемая мощность – 0,5 Вт;
- световой поток – 57 Лм;
- угол свечения — 120⁰.

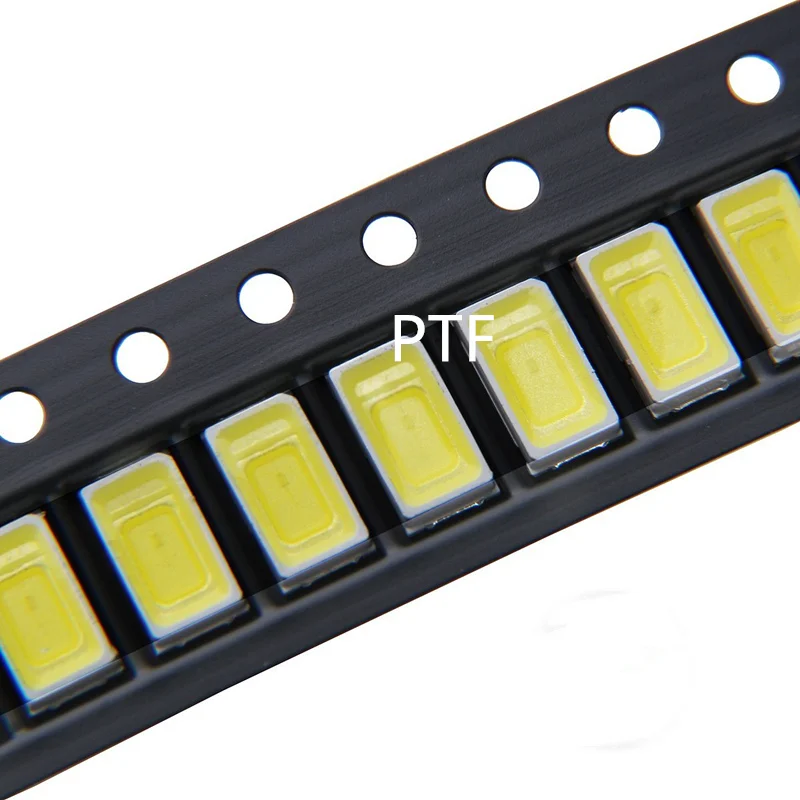

5730 — лучший по яркости
Выпускаются LED SMD 5730 в одно и двухкристальном вариантах исполнения.
Оснащаются четырьмя широкими контактами. Для питания используются только два, остальные служат для отвода тепла.
Двухкристальные светодиоды способны создавать световой поток равный 158 Лм. Благодаря этому, а также хорошей защите от воздействия влаги и пыли часто используется в прожекторах и светильниках наружного освещения, в помещениях с повышенным содержанием влаги и пыли в воздухе.
К техническим характеристикам светодиода относятся:
- габариты корпуса – 5,7х3,0 мм;
- количество кристаллов – 1 или 2;
- потребляемая мощность – 0,5 или 1 Вт;
- световой поток – 50 или 158 Лм;
- угол свечения — 120⁰.
3014 — хорошая цветопередача
Покрытие кристалла полимерной смолой с люминофором позволило улучшить цветопередачу.
Компактные размеры, небольшой уровень энергопотребления и хороший уровень защиты от воздействий окружающей среды позволили использовать его в качестве осветительного элемента в автомобильных лампах и точечных светильниках.
Основными техническими характеристиками светодиода являются:
- габариты корпуса – 3,0х1,4 мм;
- количество кристаллов – 1;
- потребляемая мощность – 0,12 Вт;
- световой поток – 9 или 11 Лм;
- угол свечения — 120⁰.
2835 — третий по популярности
Монокристаллический компактный светодиод. Внешне похож на SMD 3528, но отличается от последнего прямоугольной линзой, выполненной из полупрозрачного силикона с добавлением люминофора. В зависимости от варианта исполнения излучает белый свет с различной цветовой температурой.
Высокие показатели насыщенности светового потока, надежности в совокупности с небольшой стоимостью позволили использовать его как источник света в лампах и прожекторах бытового и уличного освещения, а также в светодиодных лентах.
К его основным техническим характеристикам относятся:
- габариты корпуса – 2,8х3,5 мм;
- количество кристаллов – 1;
- потребляемая мощность – 0,5 или 1 Вт;
- световой поток – 50 или 100 Лм;
- угол свечения — 120⁰.
Также рекомендуем почитать интересную статью про светодиод SMD 2835, в которой мы подробно рассматривали от назначения и характеристик до плюсов с минусами.
0805 — компактность его коронка
Размер диода составляет 0,8х0,5 мм. Для удобства монтажа и лучшего отведения тепла, возникающего в процессе работы, его установили на платформу 2,0х1,2 мм.
Они имеют компактные размеры, небольшую мощность энергопотребления и неплохую силу светового потока. Они используются в качестве индикаторов в бытовой и промышленной технике, приборной панели автомобилей, а также как источники света на информационных табло.
Основные технические характеристики:
- габариты корпуса – 2,0х1,2 мм;
- количество кристаллов – 1;
- потребляемая мощность – 0,125 Вт;
- световой поток – 0,35 Лм;
- угол свечения — 120⁰.
1206 — еще один мини led
Для получения светового потока используется один небольшой полупроводниковый кристалл. От материала его изготовления зависит излучаемый им цвет. Обладает качественной цветопередачей, что достигается благодаря применению рассеивателя из полимерной смолы с добавлением люминофора.
Размеры источника света равны 1,2х0,6 мм, как и указанно в маркировке. Но они не позволяют быстро отводить тепло, получаемое во время работы. Кроме того, возникают сложности при установке диода. Именно поэтому его устанавливают на более массивное основание, равное 3,2х1,6 мм.
Светодиод характеризуется небольшими габаритами, низким уровнем энергопотребления, а также высокой надежностью. Благодаря этому его применяют, как индикатор в бытовых приборах, промышленных агрегатах и дорожных указателях.
Основные технические характеристики:
- габариты корпуса – 3,2х1,6 мм;
- количество кристаллов – 1;
- потребляемая мощность – 0,25 Вт;
- световой поток – 0,35 Лм;
- угол свечения — 120⁰.
0603 — самый маленький
В основе конструкции светодиода лежит полупроводниковый кристалл малой мощности, покрытый полимерной смолой с люминофором. В зависимости от назначения и материала изготовления кристалла, излучает различные цвета.
Согласно маркировке, диод имеет размеры 0,6х0,3 мм. На практике они немного больше и составляют 1,6х0,8 мм. Такие габариты – не ошибка в обозначении. Просто такой маленький диод сложнее производить и монтировать. Кроме того, возникают проблемы с отводом тепла. Чтобы устранить все эти недочеты производитель монтирует его на более массивную платформу с металлизированным основанием.
LED SMD 0603 отличают миниатюрные размеры, устойчивость к ударам и механическим повреждениям, а также низкое энергопотребление.
Благодаря этому их используют, как подсветку кнопок в телефонах и рациях, а также при создании особых элементов интерьера в квартирах.
К основным техническим характеристикам относятся:
- габариты корпуса – 1,6х0,8 мм;
- количество кристаллов – 1;
- потребляемая мощность – 0,1 Вт;
- световой поток – 0,35 Лм;
- угол свечения — 120⁰.
4014 — ультратонкий
Компактный светодиод фронтального свечения. В качестве источника света используется мощный полупроводниковый кристалл, дающий ровное белое свечение. Использование полимерной смолы с люминофором позволило добиться широкого угла свечения.
Благодаря инновационным технологиям он обладает ультратонким дизайном. Характеризуется ярким, ровным свечением. Благодаря этим показателям светодиоды часто применяют для увеличения яркости матричных телевизоров и мониторов, а также как источник света в промышленных лампах и рефлекторах.
Основными техническими характеристиками являются:
- габариты корпуса – 4,0х1,4 мм;
- количество кристаллов – 1;
- потребляемая мощность – 0,2 Вт;
- световой поток – 120 Лм;
- угол свечения — 120⁰.
1608 — экономичное энергопотребление
Светодиод выполнен по монокристаллической технологии. Различные материалы его изготовления позволяют получать синий, красный, желтый и зеленый цвет излучения. Широкий угол обзора достигается благодаря использованию прямоугольной линзы из силикона с добавлением люминофора.
SMD 1608 характеризуется компактными габаритами и низким уровнем энергопотребления. Применятся в светодиодных лентах для декоративного освещения, подсветки и индикации различного рода приборов.
К основным характеристикам относятся:
- габариты корпуса – 1,6х0,8 мм;
- количество кристаллов – 1;
- потребляемая мощность – 0,35 Вт;
- световой поток – 0,25 Лм;
- угол свечения — 120⁰.
3014 — лучший угол рассеивания света
Компактный светодиод фронтального свечения. Для создания светового потока используется одиночный полупроводниковый кристалл средней мощности.
Благодаря использованию в качестве линзы полимерной смолы с люминофором достигается широкий угол рассеивания света и точная цветопередача.
Металлическая подложка, расположенная в нижней части корпуса, позволяет эффективно отводить тепло, продлевая срок безотказной эксплуатации. Небольшие размеры корпуса и достаточно яркий световой поток позволили использовать его в различных типах светодиодных лент, бытовых светильниках, а также в автомобильных лампах.
Технические характеристики SMD 3014:
- габариты корпуса – 3,0х1,4 мм;
- количество кристаллов – 1;
- потребляемая мощность – 0,1 Вт;
- световой поток – 11 Лм;
- угол свечения — 120⁰.
7020 — больше всех кристаллов
Монокристаллический светодиод фронтального свечения. Использование кристалла с высоким уровнем мощности, эффективный отвод тепла и полимерная прямоугольная линза с люминофором позволили добиться яркого и ровного белого свечения.
SMD 7020 относительно недавно появился на отечественном рынке, но уже успел зарекомендовать себя как яркий и надежный светодиод.
Его используют для освещения витрин, бытовых помещений, а также салонов автобусов и багажных отделений легковых автомобилей.Основными характеристиками светодиода SMD 7020 являются:
- габариты корпуса – 7,0х2,0 мм;
- количество кристаллов – 1;
- потребляемая мощность – 0,5 Вт;
- световой поток – 70 Лм;
- угол свечения — 120⁰.
3020 — силиконовое покрытие
Для создания светового потока в светодиоде SMD 3020 используется мощный единичный полупроводниковый кристалл. Он создает ровный и комфортный световой поток белого цвета. Защиту от воздействия внешних факторов обеспечивает полимерный силикон, который также выполняет роль рассеивающей линзы.
Небольшие размеры корпуса, низкий уровень энергопотребления в совокупности с ярким световым потоком позволили эффективно использовать SMD для создания бытовых и промышленных ламп и прожекторов.
Технические характеристики светодиода SMD 3020:
- габариты корпуса – 3,0х2,0 мм;
- количество кристаллов – 1;
- потребляемая мощность – 0,06 Вт;
- световой поток – 10 Лм;
- угол свечения — 120⁰.
Сравнительная таблица рассмотренных LED SMD
В сводной таблице приведены характеристики всех рассмотренных светодиодов.
| № п/п | Наименование изделия | Габариты корпуса, мм | Количество кристаллов, шт | Мощность, Вт | Световой поток, Лм | Угол свечения, ⁰ |
| 1 | SMD 3528 | 3,5х2,8 | 1 или 3 | 0,06 или 0,2 | 0,6 – 5 | 120 или 140 |
| 2 | SMD 5050 | 5,0х5,0 | 3 или 4 | 0,2 или 0,26 | 2 – 14 | 120 или 140 |
| 3 | SMD 5630 | 5,6х3,0 | 1 | 0,5 | 57 | 120 |
| 4 | SMD 5730 | 5,7х3,0 | 1 или 2 | 0,5 или 1 | 50 – 158 | 120 |
| 5 | SMD 3014 | 3,0х1,4 | 1 | 0,12 | 9 -11 | 120 |
| 6 | SMD 2835 | 2,8х3,5 | 1 | 0,5 или 1 | 50 -100 | 120 |
| 7 | SMD 0805 | 2,0х1,2 | 1 | 0,125 | 0,35 | 120 |
| 8 | SMD 1206 | 3,2х1,6 | 1 | 0,25 | 0,35 | 120 |
| 9 | SMD 0603 | 1,6х0,8 | 1 | 0,1 | 0,35 | 120 |
| 10 | SMD 4014 | 40х1,4 | 1 | 0,2 | 120 | 120 |
| 11 | SMD 1608 | 1,6х0,8 | 1 | 0,25 | 0,35 | 120 |
| 12 | SMD 3014 | 3,0х1,4 | 1 | 0,1 | 11 | 120 |
| 13 | SMD 7020 | 7,0х2,0 | 1 | 0,5 | 70 | 120 |
| 14 | SMD 3020 | 3,0х2,0 | 1 | 0,06 | 10 | 120 |
Плюсы и минусы SMD перед другими типами LED
Кроме компактности и низкого уровня энергопотребления, которыми обладают все светодиоды, у SMD есть свои достоинства.
К ним относится:
- возможность монтажа непосредственно на печатную плату:
- отличное отведение тепла;
- моментальный розжиг кристалла;
- независимость от количества включений и выключений;
- высокий уровень цветопередачи;
- возможность выбора цветовой температуры.
Несмотря на все преимущества у SMD светодиодов существуют и недостатки, к которым можно отнести:
- высокую стоимость;
- низкие показатели ремонтопригодности.
Также рекомендуем почитать интересную статью про самые популярные виды светодиодов.
Выводы
SMD светодиоды плотно вошли в нашу повседневную жизнь, они используются повсюду от лампочки в квартире, до подсветки приборной панели автомобиля. Разобраться в их многообразии неподготовленному человеку порой бывает сложно.
Надеемся, прочитав статью, вам будет проще понять назначение, область применения и определиться с выбором необходимого светодиода. Если, все же остались какие-то вопросы, то задавайте их с помощью формы комментариев, расположенной сразу под этой статьей.
SMD-светодиоды
Общеизвестно, что на второе десятилетие XXI-го века пришёлся пик использования различной светодиодной техники. При этом доминирующей областью применения таких полупроводников ожидаемо стало освещение. Огромное число осветительных изделий основывается на технологии SMD, однако далеко не все знают, что кроется за этой аббревиатурой. Сегодня мы постараемся рассказать читателям, в чём её сущность и преимущества.
Истоки светодиодного освещения прослеживаются ещё в первых поколениях пятимиллиметровых диодов выводного монтажа. Они и сегодня используются в ручных фонариках и некоторых видах светильников, однако SMD-технология всё же выглядит более перспективной. Выводные диоды не могут похвастаться ни достаточной длительностью работы, ни хорошими углами рассеивания лучей, ни высокой энергоэффективностью. Кроме того, по сочетанию габаритов и эффективной освещённости SMD-диоды заметно превосходят предыдущее поколение.
Что такое SMD-светодиоды?
Правильнее всего будет начать с расшифровки аббревиатуры.
SMD по-английски означает «surface mounted device», что можно буквально перевести как «изделие, смонтированное на поверхность». Безусловно, многие скажут, что и другие типы диодов, и вообще вся электроника монтируется на некоторую поверхность, однако в данном случае ключевое отличие состоит в плотном прилегании к основанию. Те же пятимиллиметровые диоды было принято устанавливать на плату через заранее подготовленное отверстие, а здесь речь идёт о непосредственной пайке. Вместо пары длинных ножек тут присутствуют специальные контактные площадки. Их может быть от двух до пяти штук, в зависимости от количества кристаллов и продуцируемых цветов освещения. Кроме понятного уменьшения размеров изделия, упрощается и сам процесс пайки – вместо чёткого попадания припоем в тонкую ножку, в этих изделиях даётся некоторый допуск на неточность, поскольку в площадку попасть гораздо удобнее.
С эксплуатационной точки зрения очень важно, что чип, который при работе вырабатывает значительный световой поток, а потому нагревается, оказывается максимально близок к радиатору для эффективного теплоотвода.
В случае с выводными диодами и просто любыми маленькими источниками света в корпусах достичь той же степени охлаждения было бы крайне проблематично. Обычно электрическая мощность одного SMD-диода лежит в диапазоне 0,01–0,3 Вт, что позволяет устанавливать их большими группами и при этом совершенно не перегружать питающее устройство. В одной вполне обычной светодиодной лампочке может находиться 30-50 светодиодов, а её потребляемая мощность при этом составлять всего 10-12 Вт.
Для сферы освещения чрезвычайно важным является показатель сферического рассеивания лучей. Благодаря тому, что диод закреплён на поверхности и непосредственно под ним нет «вредного» пространства, углы разлёта спокойно могут достигать 170° во всех направлениях, то есть, покрывать почти всю полусферу. При этом миниатюрность размеров диодов оставляет простор для установки другой микроэлектроники и драйверов в источник света или иное изделие. SMD-диоды нередко используют для индикации чего-либо, постоянно применяют в различных светодиодных табло и дисплеях.
Подобные детали легко объединяются в группы или монтируются независимо, они используются в светодиодных лентах, поскольку из-за небольшого размера не боятся изгиба основания, а благодаря доступности различных типоразмеров SMD-диоды помогают реализовывать самые неординарные осветительные решения.
Технология производства полупроводников такого типа довольно обычна. SMD-кристаллы выращиваются посредством так называемой металлоорганической эпитаксии, предполагающей послойное осаждение материала из паро-газовой среды. В наше время любое производство светодиодов – это высокоточная автоматизированная технология, где на каждом этапе проверяются достигаемые характеристики изделия. К примеру, в процессе выращивания кристаллов оборудование чётко следит за тем, чтобы толщина каждого слоя была такой, как следует, с минимальным допуском. Ввиду микроскопических размеров изделий в таких случаях счёт идёт на доли микрон или ангстремы (в зависимости от страны-производителя).
После того, как кристалл будет собран из слоёв, полученный «сэндвич» легируется специальными примесями, которые обеспечивают наличие доноров или акцепторов в материале.
Разные производители добиваются собственного соотношения полюсных элементов, из-за чего p-n-переход в светодиодах разных марок происходит с неодинаковой интенсивностью, влияющей на яркость и мощность изделия. Обычно механизм получения требуемого количества электронов в n-области и дырок в р-области является частью защищённой патентом технологии и особо тщательно охраняется производителем.
Следующими этапами изготовления будут вытравливание плёнки, формирование подводов к слоям с разной полярностью и покрытие этих областей новыми плёнками из металла, которые в дальнейшем станут обеспечивать присоединение контактов. Исходную цельную плёнку, которую удалось вырастить на общей подложке, машина режет на десятки и сотни тысяч мелких чипов, фактическая площадь которых обычно не превышает 1 кв. мм. Далее из них делают те самые светодиоды, которые впоследствии будут подвергнуты монтажу накладным способом, а затем помещены в лампу или светодиодный светильник.
Каждый кристаллик устанавливается в собственный миниатюрный корпус, у которого обычно уже имеются токовыводы.
После его фиксации на своём месте, изделие может заливаться раствором клеевого закрепителя или покрываться специальным светооптическим составом, обеспечивающим большую прозрачность верхнего слоя. При создании обычного белого диода, на кристалл ровным слоем наносится люминофор с оттенком, который будет соответствовать необходимой цветовой температуре.
Хотя основные операции по созданию светодиода уже осуществлены, не они являются доминирующими в себестоимости его изготовления. К примеру, просветляющее оптическое покрытие не обеспечивает фокусировку света от изделия, а только лишь позволяет ему проходить сквозь слои к поверхности с минимальными потерями. Потому на финальных стадиях поверх диода крепится отдельно изготовленный светопрозрачный купол, призванный консолидировать лучи и направить их под требуемым телесным углом. Кроме того, готовому изделию нужен индивидуальный микроскопический радиатор, представляющий собой фрагмент тончайшей металлической пластинки, по форме повторяющей основание светодиода.
Ввиду высокой точности этой работы и применения специальных материалов, только два последних этапа вносят около 50% в конечную стоимость каждого готового полупроводника рассматриваемого типа.
В тесной связи с SMD-технологией находится СОВ-технология. Можно сказать, что вторая фактически невозможна без первой – и вот, почему. Ещё одна аббревиатура, СОВ, расшифровывается как «chip-on-board», то есть, «чип на плате», однако формирование светового чипа без SMD-диодов невозможно. Сущность данной концепции состоит в том, что некоторое количество светодиодов поверхностного монтажа одновременно размещаются на общей подложке. При этом используются кристаллы без корпусов и собственных керамических подложек. Для консолидации свечения большого количества разрозненных кристаллов вся площадка с ними заливается цельным слоем люминофора. Данный подход стал популярен потому, что он с одной стороны снижает стоимость производства ввиду меньшей технологичности процесса изготовления и точности дозировки люминофора, а с другой – заметно увеличивает эффективную яркость свечения и углы разлёта лучей у того светоприбора, который будет собран на основе СОВ-технологии.
К категории подобных изделий относится довольно большой класс прожекторов и некоторые виды промышленных светильников.
Вне зависимости от мелких аспектов производственного процесса, ключевым отличием SMD-диодов является то, что в конечном итоге они всё равно размещаются на общем основании. Их индивидуальная металлическая подложка позволяет быстро отводить тепло не только в стороны, но и через плату, на которой они закреплены. При необходимости активно охлаждать светоизлучающую поверхность ввиду большой мощности самого прибора, такой общий радиатор гораздо проще обдувать вентилятором.
С точки зрения оптики SMD-технология обеспечивает очень хорошее соотношение между фокусировкой света и рассеиванием лучей. В условиях значительного количества небольших источников нужный эффект достигается почти автоматически, без применения более сложных и дорогостоящих оптических систем или каких-либо приёмов. Яркий сфокусированный поток вполне может себе позволить потери в 5-8% от силиконовой оболочки или защитного стекла, не уменьшив при этом фактические эксплуатационные характеристики готового прибора.
Характеристики SMD-светодиодов
Принцип маркировки полупроводников такого типа очень прост: в его основу положено указание размеров в миллиметрах без запятой. Так, диоды SMD 3528 будут иметь 3,5 мм в длину и 2,8 мм в ширину, а надпись SMD 5050 означает, что перед Вами квадратное изделие со стороной 5 мм. Логично было бы предположить, что большие по размеру изделия будут давать большую яркость, однако это неверно. Речь скорее должна идти о площади излучения, а за яркость будет отвечать ток, который пропускается через эти диоды.
Наибольшее распространение сегодня получили как раз именно те два типоразмера, которые указаны выше – SMD 3528 и SMD 5050. Их активно используют в светодиодных лентах на 12 В и небольших сигнальных лампочках, например, автомобильных. При этом в светильниках и обычных лампах зачастую применяются иные модификации. Например, в последние годы усилилась тенденция к применению типоразмеров SMD 5630 и SMD 5730 для бытовых и промышленных светоприборов.
Если Вам доведётся столкнуться с пайкой подобных диодов вручную, может возникнуть резонный вопрос: где на изделии находится какой полюс. Производители позаботились о том, чтобы катод и анод было обнаружить очень легко – визуально и без применения измерительной техники. Если рассмотреть SMD-диод вблизи, можно обнаружить, что один (у квадратных моделей) или два (у прямоугольных) уголка изделия немного срезаны. Тогда та контактная площадка, которая находится со стороны среза, будет являться минусовым электродом, а противоположная ей – плюсовым.
Также следует отметить, что электрические характеристики светодиодов разного типоразмера отличаются, а потому их нельзя считать полностью взаимозаменяемыми на схеме. Для примера, SMD 3528 рассчитаны на ток в 20 мА, а SMD 5730 – в 30 мА. При этом расчётная мощность первых составляет всего 0,06 Вт, а у вторых может доходить до 1 Вт. Ввиду приведённых здесь характеристик становится понятно, почему не следует совместно подключать светодиоды разных типов в один контур.
При монтаже это существенно усложняет пайку на основание с одинаковыми интервалами, а в процессе эксплуатации грозит перегревом диодов одного типа. Более того, из-за разницы рабочих токов и энергопотребления, из строя может выйти не только самый «слабый» элемент, но и весь контур.
Принципы монтажа полупроводников таковы, что их всегда следует подключать только вместе с резистором или специальным драйвером, который будет способен обеспечить ограничение по величине силы тока. При последовательном соединении SMD-светодиодов, как в ленте, необходимо группировать их по три штуки и также защищать резистором с корректно подобранными характеристиками. Прежде всего, следует понимать, что любой диод имеет чрезвычайную чувствительность к силе тока. Если она даже незначительно и краткосрочно повысится, это сразу же приведёт к снижению срока службы полупроводников. Некоторые экспериментаторы порой умышленно «разгоняют» диоды, подавая на них ток выше нормативного значения, однако при этом они обычно знают, что сознательно уменьшают ресурс светоприбора и подвергают дополнительной опасности сам контур питания.
Специалисты же советуют всегда чётко придерживаться инструкции.
Что такое светодиод COB? Что такое SMD-светодиод?
Перейти к содержимому Что такое индикатор COB? Что такое SMD-светодиод?Светодиодные фонари постоянно совершенствуются, чтобы обеспечить более эффективное использование, большую универсальность и более эффективное использование энергии. Различные модели светодиодных ламп очень популярны по сравнению с традиционными лампами накаливания, главным образом потому, что они могут работать примерно в 25 раз дольше при меньшем потреблении энергии.
Светодиодные фонари бывают разных моделей. Начните сравнивать светодиодные лампы COB и SMD или прежде чем смотреть на разницу между светодиодными лампами COB и SMD.
Вы можете выбирать, например, между типами SMD и COB, в зависимости от ваших потребностей в энергоэффективности и универсальности.
Светодиоды COB и SMD различаются по своим характеристикам и полупроводникам.
Светодиоды SMD или «поверхностного монтажа» являются наиболее распространенными светодиодами на рынке. Светодиодный чип постоянно вплавлен в печатную плату и очень популярен благодаря своей универсальности. Вы можете найти его в лампочках и гирляндах, и даже в индикаторе уведомлений на вашем мобильном телефоне. |
Светодиодные чипы SMD бывают разных размеров. Для SMD-светодиодов можно использовать микросхемы сложной конструкции, такие как SMD 5050 шириной 5 мм. С другой стороны, SMD 3528 имеет ширину 3,5 мм. Микросхемы SMD маленькие, почти такие же, как у плоского квадратного компьютерного чипа.
Одной из отличительных особенностей светодиодных микросхем SMD является количество контактов и диодов, которые они имеют.
Светодиодные чипы SMD могут иметь более двух контактов (что отличает их от классических DIP-светодиодов). На одном чипе может быть до 3-х диодов, причем каждый диод имеет отдельную схему. Каждая схема будет иметь один катод и один анод, что приведет к 2, 4 или 6 контактам в микросхеме.
Эта конфигурация является причиной того, что микросхемы SMD более универсальны (по сравнению с SMD и COB). Чип может включать в себя красный, зеленый и синий диод. С помощью этих трех диодов вы уже можете создавать практически любой цвет, просто регулируя уровень выходного сигнала. Чипы
также известны своей яркостью. Они могут производить от 50 до 100 люмен на ватт.
Одна из последних разработок в области светодиодов, COB или технологии «чип на плате» представляет собой шаг вперед к более эффективному использованию энергии. |
Как и SMD, чипы COP также имеют несколько диодов на одной поверхности. Но разница между светодиодами COB и SMD заключается в том, что в светодиодах COB больше диодов.Чипы COB обычно имеют 9 или более диодов. Микросхемы COB также имеют только 1 цепь и 2 контакта, независимо от количества диодов. Эта простая конструкция схемы является причиной того, что светодиоды COB выглядят как панель (свет SMD, с другой стороны, выглядит как набор меньших огней).
Но, в отличие от SMD, светодиодные лампы COB нельзя использовать для создания ламп или источников света, меняющих цвет. Это потому, что есть только 2 контакта и 1 цепь. Для создания эффекта изменения цвета требуется несколько каналов для настройки. Из-за этого светодиодные лампы COB эффективны в одноцветных приложениях, но не в более универсальных технологиях.
Еще один аспект различия COB-светодиодов и SMD-светодиодов заключается в использовании энергии.
COB известен лучшим соотношением люмен на ватт и тепловой эффективностью. Это во многом связано с конструкцией COB-светодиодов и охлаждающей керамической подложкой чипов.
Раньше сверхмощные технологии, такие как точечные светильники и прожекторы, изготовленные из светодиодов, были нестандартными, поскольку для получения такого высокого светового потока требовалось несколько светодиодных источников.
Но теперь чипы COB могут производить большое количество люменов с меньшими затратами энергии. Вы можете найти его во всевозможных лампочках и приложениях, таких как вспышка вашего мобильного телефона или камера типа «наведи и снимай». Его диапазон выше, минимум 80 люмен на ватт.
Поиск:
Поиск:
Переключатель области ползунка
Ссылка для загрузки страницыПерейти к началу
Прожекторы SMD и светодиоды — в чем разница?
С тех пор, как несколько лет назад на рынке появились светодиодные фонари, они претерпели некоторые эволюционные изменения, которые улучшили различные аспекты их характеристик.
Одним из наиболее значительных шагов стало появление технологии поверхностного монтажа (SMD).
Есть несколько причин его важности, и сейчас мы рассмотрим некоторые из них.
Повышение энергоэффективности
Одно из самых больших улучшений заключается в том, что прожекторы SMD обеспечивают более высокий световой поток при меньшем энергопотреблении, что делает их более мощными и энергоэффективными, чем старые светодиодные светильники.
Это связано с тем, что они работают по принципу, согласно которому меньшее количество SMD-светодиодов большего размера обеспечивает больший световой поток. Тогда посмотрим, как это работает на практике.
Наша светодиодная лампа GU10 с регулируемой яркостью 6 Вт 27 SMD содержит, как следует из названия, 27 SMD. Он светит с максимальной яркостью 450 люмен и потребляет 6 Вт.
Теперь сравните это с нашей светодиодной лампой 2,5 Вт 48 SMD GU10, которая имеет 48 SMD. Яркость здесь составляет 268 люмен при потребляемой мощности 2,5 Вт.
Как вы можете видеть, лампа с меньшим количеством SMD обеспечивает гораздо большее количество люменов — первая лампа выдает 16,67 люмен на SMD, тогда как второй пример работает только с 5,58 люменами на SMD, несмотря на большее количество SMD.
Однако стоит помнить, что для этого правила не существует промышленного стандарта, и никакие два производителя не следуют одному и тому же принципу.
Более широкий угол луча
Прожекторы SMD также учитывают один из первых критических замечаний в адрес светодиодов, высказанных несколько лет назад, — их свет слишком концентрирован и не очень хорошо распространяется.
Как правило, лампы SMD имеют угол светового пучка 120 o , что даже больше, чем у большинства галогенных ламп.
Действительно, если мы вернемся к нашей светодиодной лампе 6 Вт 27 SMD GU10, которую мы рассматривали ранее, она также имеет угол луча 120 или .
Увеличенный срок службы
Светодиоды SMD также улучшают и без того впечатляющий срок службы.
Стандартные светодиодные лампы GU10 служат до 30 000 часов, а наши светодиоды SMD прослужат до 50 000 часов!
Предположим, вы используете лампочки в среднем 8 часов в день. Лампа на 30 000 часов прослужит вам чуть более 10 лет, но лампа на 50 000 часов работает намного дольше и продолжает светить более 17 лет!
Теперь подумайте, используете ли вы SMD-светодиоды во всем доме — это значительно снижает затраты на техническое обслуживание и гарантирует, что вы потратите намного меньше на замену ламп.
Дополнительным преимуществом SMD также является то, что они монтируются на поверхность, т. е. располагаются плоско на поверхности колбы. По сравнению с нашими кластерными светодиодными лампами GU10 они занимают значительно меньше места.
В конечном итоге это означает, что наши прожекторы SMD совместимы со всеми галогенными светильниками и имеют очень стильный внешний вид.
Принимая все это во внимание, вероятно, стоит думать о SMD-светодиодах как о некоем светодиодном свете «второго поколения», который сделал технологию еще более универсальной и лучше подходит для конкуренции с более традиционными решениями освещения.
