Ремонт T-CON плат – Remontis

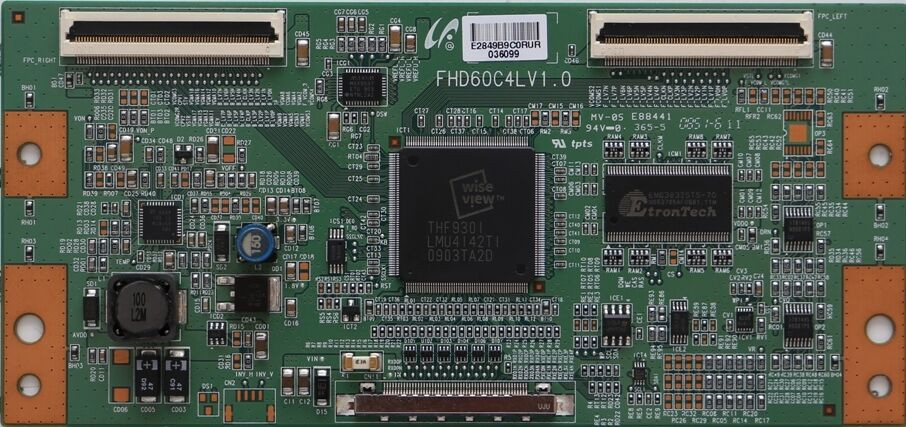

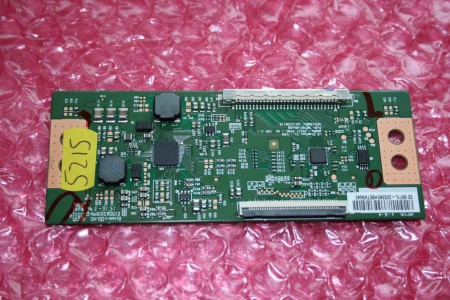

T-con (или тайминг-контроллер) – это своего рода преобразователь сигналов, поступающих с центральной платы (main board), в такие сигналы, которые способна распознать матрица. Именно таким образом формируется изображение, а значит при любых его искажениях первым делом подозрение падает именно на контроллер.
Есть ряд моделей, где данная плата встроена в матрицу телевизора, не имеет шлейфов. Этот момент значительно влияет на сам тип работ: выполняется либо полная замена t—con, либо ремонт. В 99% случаев мастера сервисного центра Remontis выбирают второй вариант и спасают плату.
Рассмотрим основные составляющие тайминг-контроллера, а также узлы, в которых возникают проблемы:
- микропроцессор (сердце платы, её память).
В связи с замыканием/перегоранием выполняется не только
е. восстановление микропроцессора вполне возможно.
- шлейфа (при наличии)
В следствие окислений, замыканий проводится ремонт.
- контактные дорожки
Плата является многослойной, в связи с чем ремонт непростой, но наши мастера выполняют перепайки перегоревших дорожек.
- гамма-корректор (микросхема, отвечающая за опорное N)
Уже первое слово названия говорит само за себя – контраст, градация, цвет. Мы проводим ремонт гамма-корректора.
- преобразователь DC—DC (он же преобразователь напряжения в большее или меньшее на выходе, нужный для питания драйверов; состоит из ряда транзисторов).
Данная микросхема отвечает как за чёткость изображения, так и, собственно, за его наличие.
Мастерами Remontis производится замена преобразователя.
шим-контроллер (в современных моделях) или широтно-импульсная модуляция – это один из методов некоторого изменения подаваемого сигнала без участия выходного N, а за счёт импульсов.
— вывод контроля питания (контролирует питание, уводит в защиту всю схему щим-контроллера, если напряжение ниже нормы;
— вывод самого питания (отвечает за энергосбережение всей схемы).
Производится ремонт шим-контроллера или ремонт преобразователя DC—DC.
Случаются окисления контактов после попадания влаги. Выполняются ремонт, чистка.
Добавим, что несмотря на наличие стольких признаков, могущих указывать на неисправность t—con, сохраняется риск спутать поломку этой платы с платой main. Это вызвано невысоким процентом сходства признаков неполадки. Впрочем, сервисный центр Remontis справляется и с этим без труда.
Самостоятельный ремонт тайминг контроллера T-con
Тайминг контроллер, он же T-con или контроллер матрицы, представляет собой независимое от команд с центрального процессора устройство для преобразования видеоданных, передаваемых с основной платы, в сигналы, понятные телевизионной жк матрице. В результате его работы мы наблюдаем нужное нам изображение на экране телевизора. Нарушение цветопередачи, целостности, красочности и естественности картинки, рябь и размытость на экране может быть следствием дефекта в этом блоке.
Блок-схема T-con
Тайминг контроллер включает в себя
- Процессор для обработки входных конвейеров данных LVDS в независимые конвейеры R, G, B и сигналы синхронизации для горизонтальных и вертикальных драйверов матрицы. Процессор обменивается информацией с оперативной памятью ОЗУ и Eeprom ПЗУ. Фиксированное напряжение питания 5 или 12 вольт, подаваемое с системной платы, преобразуется в несколько вторичных напряжений, необходимых для работы контроллера, с помощью DC/DC преобразователей.
- Формирователь опорных напряжений для ЦАП драйверов, которые обеспечивают необходимую кривизну гистограммы изображения. Иначе этот процесс называют гамма коррекция.
- Узел формирования напряжений для питания драйверов, выполненный обычно на ШИМ-контроллере и ключевом полевом транзисторе.
Диагностировать неисправность в тайминг котроллере бывает порой чрезвычайно трудно. Дело в том, что связь этого блока с основной платой и жк матрицей настолько велика, что визуально определить, что является источником дефекта иногда не представляется возможным..jpg)
Если ваш телевизор стал показывать слабоконтрастное, негативное, белесое изображение с муарами различных оттенков на светлых или темных участках картинки, велика вероятность в том, что блок контроллера матрицы работает некорректно. Чтобы исключить влияние материнской платы и провести диагностику, многие производители жк матриц предусматривают включение T-con в автономный режим. При этом снимается шлейф, соединяющий эти платы, на контроллер подается только напряжение питания и путем замыкания сервисных контактов панель вводится в тестовый режим.
Чтобы исключить влияние жк панели на контроллер матрицы при проведении измерений напряжения питания драйверов или опорных напряжений для ЦАП драйверов, применяют кратковременное отсоединение шлейфов, одного или двух, на жк панель. По характеру изменения показаний приборов и визуальному восприятию изображения на экране можно делать определенные выводы о причинах неисправности. Для достоверного контроля работоспособности узла при проведении замеров необходим контроль наличия, формы, амплитуды, частоты и скважности импульсов, который можно осуществить с помощью осциллографа. Наличие осциллографа облегчает поиск дефекта и всегда применяется для диагностики в стационарном сервисном центре.
В некоторых случаях сомневаться в исправности контроллера матрицы приходиться в отсутствии изображения при темном или очень светлом (белом) экране монитора.
Необходим контроль прохождения питающего напряжения с основной платы и формирования вторичных напряжений преобразователями DC/DC в самом блоке. Иногда проблемы с тайминг контроллером, да и с самой матрицей могут возникнуть по вине владельца слишком аккуратного, протирающего экран телевизора слишком влажной салфеткой, или, наоборот, неаккуратного, пролившего жидкость на жк панель или внутрь устройства. При попадании влаги на матрицу могут наступить непоправимые последствия в виде разрушения токопроводящих шлейфов, их коррозии, замыкания драйверов и выходу из строя контроллера матрицы из-за критического нарушения режима его работы.
Ремонт тайминг контроллера не предусмотрен производителем жк матриц, только его замена. Поэтому и не предоставляется техническая информация по восстановлению блока и отсутствуют схемы на него. Однако, у нас в мастерской используется любая возможность отремонтировать телевизор на компонентном уровне без замены блоков и плат. При восстановлении используется техническая информация в виде “даташитов” – описаний, характеристик, схем подключения компонентов, входящих в состав контроллера, что позволяет телемастеру с успехом провести ремонтные работы на таком непростом блоке современного телевизора, как T-con.
Поделиться в соцсетях
- Информация о материале
- Автор: ТВ-мастер Технический центр Москва 84953695454
- Просмотров: 91584
Добавить комментарий
Что делает T Con Board в телевизоре? [Ответ 2023] – Droidrant
Плата T-Con — это центральная плата вашего телевизора.
Он подключен к основной плате, но не подключен напрямую к драйверам светодиодов или источнику питания. В этом случае вам необходимо подключить плату T-Con к «промежуточной» печатной плате, которая находится под платой T-Con. Ниже приведены некоторые распространенные симптомы проблем с T-Con и способы их устранения.
Неисправный T-Con может привести к появлению на экране неправильных оттенков серого, отсутствию видео или даже узоров. Модель телевизора Sony последних нескольких лет обнаружит неисправный T-Con и выключит телевизор. Он также отобразит диагностический код, который вы можете проверить самостоятельно. В случае с ЖК-телевизором следует искать микросхему с маркировкой U6 с маркировкой AS15-G.
Опознать плату T-CON очень просто. Большинство производителей ЖК-телевизоров не публикуют схемы этой платы, поэтому вам необходимо найти источник информации в Интернете. Микросхема с маркировкой U6 отвечает за коррекцию гаммы изображения и стоит около 4 долларов. Вы можете использовать его для ремонта телевизора и улучшения качества изображения.
Вопросы по теме / Содержание
- Как заменить плату T-Con на ЖК-телевизоре Samsung?
- Что делает плата T-Con в ЖК-телевизоре?
- Где находится плата T-Con на телевизоре Samsung?
- Взаимозаменяемы ли платы Samsung T-Con?
- Сколько стоит ремонт платы T-Con?
Как заменить плату T-Con на ЖК-телевизоре Samsung?
Если на вашем телевизоре возникла проблема с «белым экраном смерти», вы должны знать, как заменить плату T-Con, которая является основным компонентом телевизора. Эта плата соединяет основную плату с ЖК-панелью. Если T-Con не работает, возможно, вам придется починить ЖК-панель. В этом случае вам также потребуется заменить основную плату.
Плата T-Con вклеена в панель. Он находится на задней панели телевизора. Чтобы получить к нему доступ, нужно выкрутить винты, удерживающие заднюю панель. Далее следует разобрать кабельную коробку. Убедитесь, что вы отключили соединение LVDS. Соединение LVDS чрезвычайно хрупкое.
После того, как вы сняли крышку, плата T-Con видна в центре.
Чтобы получить доступ к плате T-Con, снимите заднюю панель и экран. Панель приклеена к плате T-Con. Чтобы снять его, вам нужно открутить винты, удерживающие заднюю панель. Вы также можете снять переднюю панель, отсоединив ее. Затем вам нужно отсоединить кабель LVDS. После того, как вы отключили телевизор, вам необходимо заменить плату T-Con.
Что делает плата T-Con в ЖК-телевизоре?
Плата T-Con представляет собой тонкий прямоугольный кусок плиты, приклеенный к панели. T-Con является основным компонентом внутренней проводки телевизора. Он отвечает за контроль качества изображения. Доска T-Con может быть размером с пачку жевательной резинки или размером с конверт размером с письмо. Неисправность этой платы может привести к искажению цветов и появлению фантомных цветов.
Плата T-Con, также известная как контроллер TFT, отвечает за управление панелью TFT. T-CON подключается к панели кабелями типа LVDS.
Панель TFT разделена на вертикальные столбцы и горизонтальные ряды. Для 19Панель 20 х 1080, 5760 отдельных ячеек. T-CON управляет яркостью, цветом и контрастностью пикселей.
Плата T-Con расположена на печатной плате. Чип называется контроллером TFT. T-CON управляет работой TFT-панели. Он подключается к TFT-панели кабелями типа LVDS. На панели 1920 x 1080 есть три столбца и пять строк. T-CON управляет пикселями панели для отображения четкого изображения.
Где находится плата T-Con на телевизоре Samsung?
Во-первых, вы должны снять заднюю панель вашего телевизора. Вы можете заглянуть внутрь телевизора, чтобы найти плату T-Con. Обычно у него будет прямоугольная плата с чипом, как у процессора. Плата обычно закрыта металлическим корпусом, но если повезет, то его не будет. Однако при снятии металлического корпуса следует соблюдать осторожность, так как можно повредить плату.
После того, как вы нашли плату T-Con, вы должны заменить ее, чтобы продолжить использование телевизора.
Вы также можете получить замену платы от производителя, если она неисправна. Хорошей универсальной платой T-Con является Sharp RNTK5261TPZG. После того, как вы заменили плату T-Con, вы сможете собрать телевизор.
Если у вас возникли проблемы с поиском платы T-Con на вашем телевизоре, вы всегда можете обратиться к сервисному бюллетеню или веб-сайту вашего бренда. Оба могут предоставить вам подробную информацию о деталях вашего телевизора. Плата T-Con является важным компонентом телевизора Samsung. Это плата, которая создает изображение, которое появляется на экране. Если у вас возникли проблемы с его поиском, вы также можете обратиться к руководству Samsung T-Con.
Плата T-Con находится на задней панели телевизора. Он расположен с правой стороны. Плата обычно крепится на металлическом кронштейне и удерживается на месте тонкой полоской проводов. Плата T-Con находится в верхней средней части телевизора. Плата поддерживается двумя металлическими скобами, а основная плата находится под ней.
Взаимозаменяемы ли платы Samsung T-Con?
Платы Samsung T-Con взаимозаменяемы, но вы должны убедиться, что они совместимы. Плата должна быть одной модели. Чтобы избежать проблем с совместимостью, лучше купить новую плату той же модели. Вы можете найти совместимые модели плат, выполнив поиск по номеру на самой плате. Плата Samsung T-Con представляет собой микросхему EEPROM. Его может заменить техник.
Основной платой вашего телевизора является плата T-Con, которая закрыта металлической крышкой. Требуется заменить плату T-Con, если вы хотите использовать светодиодный телевизор. Платы T-Con создают изображения на экране телевизора. Его замена может стоить от 200 до 350 долларов. Большинство светодиодных телевизоров не имеют плат T-Con, но вы все равно можете приобрести совместимую плату T-Con и заменить ее самостоятельно.
Телевизоры Samsung имеют три основные платы — плату T-Con, плату блока питания и основную плату. Плата T-Con закрыта металлической крышкой и расположена в верхней средней части телевизора.
Он также может поддерживаться металлическими скобами. Основная плата находится непосредственно под платой T-Con. Однако стандартного способа замены платы T-Con не существует.
Сколько стоит ремонт платы T-Con?
Если вы не уверены, есть ли в вашем телевизоре плата T-Con, проверьте наклейку на задней панели. На плате должен быть номер детали. Цена ремонта около 80$, зависит от сложности ремонта и стоимости запчастей. Если плата полностью повреждена, вы можете заменить ее самостоятельно менее чем за 60 долларов. Его также можно починить в местном магазине электроники, хотя вам, возможно, придется принести его для тестирования.
Некоторые признаки отказа T-Con вызваны ленточными кабелями или разъемами T’Con. Вы можете определить неисправность, покачивая шлейфы или глядя на экран. Вы также должны проверить, не ослаблена ли плата или неисправна ли плата T-Con. Ослабленный кабель может привести к появлению вертикальных цветных линий.
Если вы не можете найти кабель, попробуйте снять черную полоску с платы T-Con.
Если у вас есть телевизор с платой T-Con, вы также можете самостоятельно отсоединить ленточные кабели. Замена платы T-Con — это простое и быстрое решение, но это нерентабельный ремонт. Если с вашей платой T-con все в порядке, вам не стоит беспокоиться о контроллере времени.
Узнайте больше здесь:
1.) Веб-сайт телевизоров Samsung
2.) Телевизоры Samsung — Википедия
3.) Приложения для телевизоров Samsung
4.) Руководство по покупке Smart TV
РЕШЕНО: Что убивает мой tcon доска?!? – Телевизор LG
Руководства по ремонту и поддержке вашего телевизора LG.
1169 вопросов Посмотреть все
шутник @jostewcrew
Респ: 2.1k
Опубликовано:
Опции
- Постоянная ссылка
- История
- Подписаться
e60c3-ua
Симптом: вертикальные цветные полосы на дисплее
Устранение неполадок:
Электропитание – все перечисленные напряжения на ведущем, ведомом и основном присутствуют и стабильны.
Я пропустил несколько тестов напряжения при этом ремонте, так как видел это раньше. Я сразу же пытался определить, было ли это отображение или tcon. отключите tcon, вертикальные полосы сразу исчезли, и телевизор был в порядке. Заменил плату tcon, и телевизор включился и выключился. при попытке прочитать циклические напряжения на основной плате и tcon, примерно на 5-м цикле, вертикальные полосы снова и снова исчезают, когда я отключаю lvds от tcon.
Моя интерпретация этого такова, что что-то взорвало tcon. Я снова заказываю новую плату и на этот раз проверю компоненты из заведомо исправных по сравнению с двумя, которые «взорваны». просто пытаюсь получить мысли о том, где я должен искать.
Плата tcon марки auo t420hw01 v2 / 07a33-1b, но я думаю, что что-то дует на плату, поэтому, возможно, может помочь подсказка о том, что будет дуть на этой плате.
Основная плата – eax42405502 (10) – я думаю, что это может быть виновником, но я не знаю, что проверить, чтобы увидеть, допускает ли она перегрузку по току на tcon. (нужна схема или экспертиза)
Платы драйверов, я думаю, в порядке, так как подсветка горит и никак не связана с tcon.
Если бы это был ЖК-дисплей, линии все еще присутствовали бы независимо от tcon, я полагаю. если это проблема с напряжением, выбивающая tcon, дисплей представляет собой просто петлю обратной связи через tcon к основной плате, в отличие от основной платы, которая является выходом для tcon.
