Что такое термосопротивление: Термосопротивление, описание, принцип работы, виды

Термосопротивление, описание, принцип работы, виды

В общепринятом смысле термосопротивление — это физическая величина, способность тела препятствовать распространению теплового движения молекул. Однако чаще всего под этим термином подразумевают специальные приборы, способные этот параметр измерять — термометры сопротивления и терморезисторы.

Принцип работы термосопротивления

При нагреве проводника изменяется его сопротивление, а следовательно, и ток, проходящий через проводник. Интенсивность изменения зависит от нескольких факторов:

• температура и плотность окружающей среды;
• скорость жидкой или газообразной среды;
• размеры и материал самого проводника.

Если измерить зависимость сопротивления провода от этих неэлектрических величин, то на основе этой информации можно получать данные об изменении параметров окружающей среды. Собственно, в этом и заключается принцип, по которому работает термосопротивление.

Виды термосопротивлений

По материалу изготовления все термосопротивления можно разделить на следующие группы:

1. Проводниковое термосопротивление. Термопреобразователи сопротивления производятся в точном соответствии с ГОСТ 6651-2009. Как правило, они изготавливаются из чистых металлов: меди, никеля и платины. В основном представляют собой каркасную или безкаркасную катушку, выполненную из однородного проводника с контактными выводами. Характеризуются прямой зависимостью сопротивления от температуры, чем выше температура, тем выше сопротивление. Имеют большой температурный коэффициент измерения, точность, характеристику близкую к линейной.

   Медь используется при измерениях от -50 до 150—180 градусов Цельсия в среде, свободной от посторонних примесей. Если температура будет выше, металл окислится, а это снижает точность.

   Никель можно применять для измерений до 250—300 градусов Цельсия. Однако стоит учитывать, что при температуре свыше 100 ºС зависимость сопротивления уже не является линейной.

   Она высчитывается по формулам, зависящим от марки никеля.

   Платина — это самый распространенный материал для промышленных приборов. Этот металл может использоваться при температуре до 1000—1200 градусов Цельсия, хотя на практике платиновое термосопротивление применяется до 650 ºС. Дело в том, что при температуре свыше 500 градусов Цельсия удобнее использовать датчики термопары. Кстати, стоит оговориться, что этот металл нельзя применять в восстановительных средах (углерод, пары кремния, калия, натрия и т. п.).

2. Полупроводниковое термосопротивление. Терморезистор (термистор), полупроводниковое сопротивление из разнородного сплава, может иметь прямую или обратную характеристику (PTC-термистор или NTС-термистор) зависимости сопротивления от температуры. Изготавливаются методом порошковой металлургии в виде дисков, шайб, бусинок, тонких пластинок. Имеют большой температурный коэффициент сопротивления, нелинейную характеристику, способны работать при значительных механических нагрузках и в сложных условия эксплуатации.

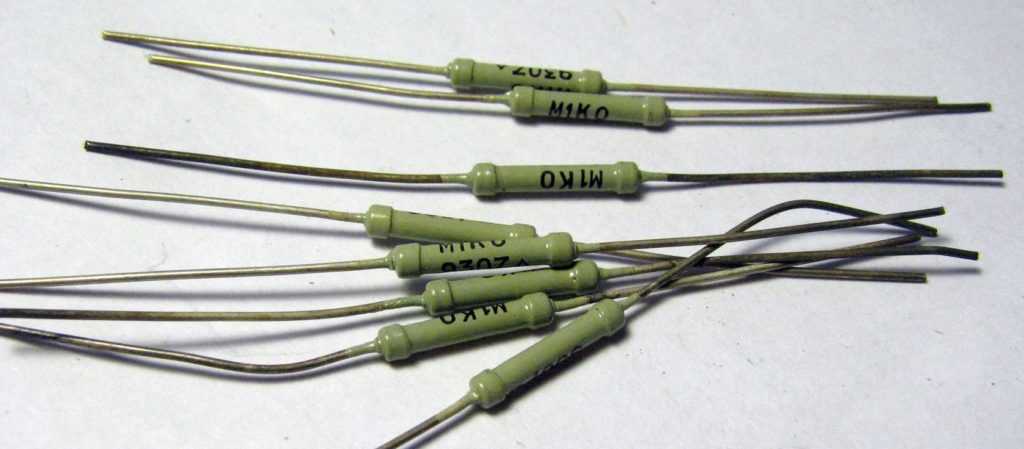

   NTC-термисторы типов ММТ-1 и КМТ-1 (рис. 1-а) состоят из полупроводникового эмалированного стержня (1), контактных колпачков (2) и выводов (3).

   NTC-термисторы типов ММТ-4 и КМТ-4 (рис. 1-б) выпускаются в герметичном металлическом корпусе (2), за счет чего могут использоваться даже во влажной среде. Герметизация осуществляется при помощи стекла (3) и олова (4), а сам полупроводниковый стержень (1) обернут фольгой (5).

   • рис. 1-а              рис. 1-б

   Медно-кобальто-марганцевые терморезисторы вроде МКМТ-16 бусинкового типа (NTC-термисторы) (рис. 2) — это мини-измерители в стеклянном корпусе. В нем роль сопротивления играет шарик диаметром около 0,8 мм с платиновыми выводами диаметром 0,05 мм, к концам которых приварены проводники из нихромовой проволоки диаметром 0,1 мм.

   Все термопреобразователи сопротивления , предлагаемые нашей компанией, можно посмотреть в каталоге продукции.

Что такое термосопротивления?

Полупроводники очень зависимы от температурных условий, что делает актуальным использование устройств с высоким коэффициентом сопротивления во многих сферах промышленной деятельности. Термосопротивление (терморезистор, термистор) может изготавливаться из материалов с разным значением удельного сопротивления, и главными показателями их качества служат температурный коэффициент, химическая стабильность и t, при которой осуществляется плавление.

Термисторы выпускаются в различных конструктивных исполнениях, однако наиболее распространённым является полупроводниковый стержень, покрытый эмалью. К нему осуществляется подведение выводов и контактных колпачков, которые используются исключительно в сухой среде. Многие типы устройств надёжно работают лишь в определённых промежутках температур, а любой перегрев способен не только оказать пагубное воздействие, но и привести к гибели термистора. Для защиты от негативного воздействия со стороны внешних факторов конструкции термосопротивлений могут помещаться в специальный герметичный корпус и использоваться в помещениях с любым уровнем влажности.

При изменении температурных условий сопротивление прибора способно меняться вплоть до 1000 раз, что свойственно устройствам, при изготовлении которых были использованы материалы с плохой проводимостью. При использовании материалов с отличной проводимостью отношение находится в пределах 10. При соблюдении элементарных эксплуатационных норм технические характеристики термисторов будут претерпевать лишь незначительные изменения, а потому срок их эксплуатации довольно внушительный и колеблется в пределах нескольких лет.

Типы термосопротивлений

Наибольшей популярностью пользуется изготовленный с применением платины тип терморезистора. Это обуславливается возможностью измерения в широком диапазоне t (от -200°С до 1200°С), высоким температурным коэффициентом, стойкостью к окислительным процессам и технологичностью. Основой для производства данного типа измерительного оборудования также могут выступать медь и никель.

Термосопротивление из меди подходит для продолжительного измерения рабочих температур, диапазон которых составляет от -200°С до 200°С. Среди достоинств меди — дешевизна, отсутствие различных примесей в составе, технологичность, линейность зависимости сопротивления от температурных условий. В качестве недостатков могут быть названы малое удельное сопротивление и сильная окисляемость, что вводит некоторые ограничения на применение.

Термосопротивление из никеля подходит для измерения t в диапазоне от -100°С до 300°С. Их достоинства — невысокая тепловая инерция и отличное номинальное сопротивление. В качестве недостатков могут быть названы нелинейность номинальной статической характеристики, невозможность взаимозаменяемости вследствие ощутимого разброса номинального сопротивления, нестабильная статическая характеристика.

Подключение датчиков термосопротивления

Подключение датчиков термического сопротивления производится по двухпроводной, трёхпроводной и четырёхпроводной схемам. Первая не слишком распространена, поскольку степень сопротивления проводов соединения привносит ощутимую погрешность в процесс измерения. Трёхпроводная схема подключения является более популярной — именно по ней датчики подключаются к контроллерам различных модификаций. Четырёхпроводная схема, как правило, используется при подключении датчиков сопротивления к устройствам технического и коммерческого учёта потребления энергетических ресурсов, где важное значение имеет точность получаемых данных. Именно при четырёхпроводной схеме обеспечивается полная компенсация сопротивления проводов соединения и наиболее высокая точность показаний.

Зачастую датчики оснащены 3 и 4 клеммами для подключения проводков соединения. Что касается датчиков с 2 клеммами, то их конструкция предусматривает наличие соединительных проводов выверенной длины, при помощи которых осуществляется присоединение ко вторичному прибору, и встречаются крайне редко.

Понимание разницы между тепловым сопротивлением и теплопроводностью – C-Therm Technologies Ltd.

Введение

Тепловое сопротивление (R) и теплопроводность (C) материалов являются обратными величинами и могут быть получены из теплопроводности (k) и толщины материалов. Прибор для измерения теплопроводности C-Therm Trident измеряет теплопроводность и, следовательно, открывает путь к определению теплового сопротивления и теплопроводности.

На этой странице мы собираемся описать и объяснить, как получить тепловое сопротивление и теплопроводность из теплопроводности.

Измерение теплопроводности с помощью Trident

Теплопроводность (значение k)

Теплопроводность – это скорость установившегося теплового потока через единицу площади однородного материала, вызванного единичным градиентом температуры в направлении, перпендикулярном этой единице площади, Вт/м⋅K .

Где,

L – Толщина образца (м)
T – Температура (K)
q – Расход тепла (Вт/м2)

Уравнение 1 – Теплопроводность

Термическое сопротивление (значение R)

Термическое сопротивление – это разница температур в установившемся режиме между двумя определенными поверхностями материала или конструкции, которая вызывает удельный тепловой поток через единицу площади, К⋅м2/Вт. Таким образом, в соответствии с этим определением и уравнением 1 можно получить уравнение 2.

Как указано в уравнении 2, значение термического сопротивления можно определить, разделив толщину на теплопроводность образца. При испытании на тепловое сопротивление для определения сопротивления используется расходомер тепла.

Щелкните здесь, чтобы получить дополнительную информацию об испытании термостойкости вашего образца.

Уравнение 2 – Термическое сопротивление

Теплопроводность

Теплопроводность – это временная скорость стационарного теплового потока через единицу площади материала или конструкции, вызванного единичной разностью температур между поверхностями тела, Вт/м2⋅K. Значение C, следовательно, является обратной величиной значения R и может быть выражено уравнением (3).

Следовательно, значение теплопроводности можно рассчитать, разделив теплопроводность на толщину образца.

Уравнение 3 – Теплопроводность

Области применения

Тепловое сопротивление и теплопроводность можно удобно рассчитать исходя из теплопроводности и толщины материала. Платформа теплопроводности C-Therm Trident – это гибкий, быстрый, неразрушающий, высокочувствительный и экономичный инструмент, который может напрямую измерять теплопроводность и тепловую эффузию самых разных образцов, упрощая процесс определения теплового сопротивления и теплопроводности.

.

Посмотрите ниже, чтобы узнать больше о том, как измерять теплопроводность конкретных приложений и материалов.

Следующий шаг: выбор метода измерения теплопроводности

Существует множество методов измерения теплопроводности – узнайте о преимуществах и ограничениях каждого из них, включая:

ИГЛА линейного источника переходных процессов (ASTM D5334 и D5930)

Модифицированный источник переходных процессов (ASTM D7984)

Выбор метода имеет решающее значение для получения точных и репрезентативных данных о теплопроводности для вашего применения. Узнайте больше, загрузив бесплатную копию Руководства по выбору метода. Скачать здесь

УПРОЩЕНИЕ ТЕПЛОПРОВОДНОСТИ

Запросить цену

Понимание теплового сопротивления — SparkFun Learn

• Главная
• Учебники
• Понимание теплового сопротивления

≡ Страниц

Авторы: Алекс Великан

Избранное Любимый 4

Введение

При работе с маломощными устройствами управление температурным режимом не является большой проблемой. Как только вы начнете добавлять моторы, светодиодные ленты и потребление тока в проекте увеличится, детали могут начать нагреваться. Если вы не справитесь с нагревом, детали могут перегреться, что сократит срок службы компонента. В этом руководстве мы расскажем, что такое тепловое сопротивление, как оно используется для управления температурой и как максимально увеличить срок службы вашего проекта.

Рекомендуемая литература

Если вы не знакомы со следующими понятиями, мы рекомендуем ознакомиться с этими учебными пособиями, прежде чем продолжить.

Как пользоваться мультиметром

Изучите основы использования мультиметра для измерения непрерывности, напряжения, сопротивления и силы тока.

Избранное Любимый 69

Тепловое сопротивление

Чтобы понять, как потери мощности влияют на вырабатываемое тепло, сначала необходимо понять тепловое сопротивление (R _θ ). Подобно тому, как электрическое сопротивление сопротивляется потоку тока в омах, тепловое сопротивление сопротивляется потоку тепла в кельвинах на ватт или в градусах Цельсия на ватт. Мы можем использовать тепловое сопротивление, чтобы оценить, насколько горячей может стать конкретная деталь при различных нагрузках, в зависимости от того, насколько легко тепло может передаваться из одного места в другое. В электронике тепло начинается в источнике, таком как полупроводниковый переход, и распространяется, чтобы в конечном итоге рассеяться в окружающем воздухе.

Если переход полупроводника превысит максимальную температуру, он сломается, и вся магия испарится. Чтобы убедиться, что мы этого не делаем, нам нужно посмотреть, насколько эффективно устройство может использовать мощность…..

Закон Ома и тепловое сопротивление

Мы можем использовать закон Ома для расчета температуры из радиатор к переходу, и везде между ними по закону Ома. Как упоминалось ранее, электрическое сопротивление очень похоже на тепловое сопротивление. Мы можем использовать закон Ома, который гласит, что V = I*R, и заменить напряжение на температуру (T) и ток на мощность (P), что дает нам:

Эквивалентная тепловая схема показана ниже, где:

• T_Junction (T _J ): температура перехода
• R _θJC : тепловое сопротивление соединения с корпусом
• T_Case (T _C ): температура перехода
• R _θCH : термостойкость корпуса к радиатору
• T_Heatsink (T _H ): температура радиатора
• R _θHA : термостойкость радиатора к окружающему воздуху
• T_Ambient (T _A ): температура окружающего воздуха

Чтобы лучше понять, как используется тепловое сопротивление, давайте рассмотрим следующий пример:

• Рассеиваемая мощность: 2 Вт
• R _θJC = 4°C/Вт
• R _θCH = 0,25°C/Вт
• R _θHA = 6°C/Вт
• Т _А = 25°С

Начнем с теплового эквивалента закона Ома:

Мы хотим найти повышение температуры нашего перехода , поэтому T становится T _J .

Наша рассеиваемая мощность, P, составляет 2 Вт. И наши тепловые сопротивления соединены последовательно, поэтому, как и резисторы, соединенные последовательно в цепи, мы можем сложить значения вместе:

Температура перехода на 20,5°C выше температуры окружающей среды (в данном случае на 25°C), что означает абсолютную температуру. 20,5°C + 25°C, что будет 45,5°C.

Где найти значения теплового сопротивления? Для таких деталей, как стабилизаторы напряжения, диоды, транзисторы и другие полупроводники, в техническом описании будет раздел для информации о температуре, в основном переход к воздуху (R _θJA ), если какой-либо тип радиатора не использовался, или переход к корпусу. (R _θJC ), если будет использоваться радиатор, который будет иметь собственное тепловое сопротивление и рассматривается в следующем разделе. Типичные данные теплового сопротивления будут выглядеть примерно так, как показано на изображении ниже.

Как передавать тепло

Металлические ребристые радиаторы

Радиаторы всех форм и размеров с единственной целью: передавать тепло воздуху. Назначение каждого ребра на радиаторе — создать как можно большую площадь поверхности для взаимодействия воздуха и отвода тепла от радиатора, что помогает отводить тепло от перехода полупроводника. Тем не менее, тепловое сопротивление радиатора может быть немного сложным, потому что радиатор с металлическими ребрами работает с разной скоростью в зависимости от количества воздуха, проходящего через ребра. В типовом паспорте радиатора указаны не только размеры детали, но и тепловые характеристики, которые выглядят так:

Стрелки на каждой линии графика соответствуют оси, которую они представляют. Например, красная подсветка показывает, что на открытом воздухе (то есть без вентилятора) рассеивание 10 Вт мощности приведет к повышению температуры радиатора примерно на 78°C по сравнению с температурой окружающей среды. Если бы вместо этого у вас было около 400 футов / мин воздуха, протекающего вдоль ребер радиатора, зеленая линия показывает, что радиатор имел бы тепловое сопротивление около 1,8 ° C / Вт, или на 18 ° C выше температуры окружающей среды, рассеивая те же 10 Вт мощности. .

Переходные отверстия

Если вам необходимо добавить радиатор в конструкцию, такую ​​как импульсные источники питания, где важно располагать компоненты как можно ближе к ИС, переходные отверстия могут не только передавать сигналы с одной стороны печатной платы на другую , но они тоже могут передавать тепло!

Если вам не хочется заниматься математикой, набор инструментов для печатных плат от Saturn PCB Design Inc содержит множество отличных инструментов для решения множества уравнений, которые может использовать инженер-электрик. В частности, одна из вкладок предназначена для свойств перехода:

Изображение предоставлено SaturnPCB

Чтобы получить тепловое сопротивление переходных отверстий, я ввел в поля, выделенные красным, свойства имеющейся у меня печатной платы. Установка слоя на 2 слоя, и диаметр сквозного отверстия должен быть единственной настройкой, которую вам, возможно, потребуется изменить. Толщина покрытия и высота переходных отверстий стандартны для большинства печатных плат. После нажатия кнопки «Решить» в синем поле в правом нижнем углу я получил тепловое сопротивление, которое составило 179,3 ° C / Вт на переходное отверстие. При 10 переходных отверстиях тепловое сопротивление падает до 17,9°С/Вт. Если бы вы собирались рассчитать температуру перехода сейчас, вы бы добавили еще одно тепловое сопротивление последовательно для переходных отверстий, которое будет добавлено к другим тепловым сопротивлениям при выполнении расчета.

Радиатор печатной платы

Когда дело доходит до передачи тепла в печатной плате, математика может довольно быстро усложниться, что является одной из причин, по которой для сквозного теплового сопротивления использование инструмента от Saturn PCB является более простым способом. Еще сложнее использовать печатную плату в качестве радиатора. Существует тепловое сопротивление не только меди, которое зависит от площади поверхности, но и паяльной маски, материала подложки, который также передает тепло окружающим изолированным медным плоскостям. Для подробного объяснения вы можете прочитать этот отчет о применении от Texas Instruments. Для облегчения усвоения информации у Пола Брайсона есть отличная запись в блоге на эту тему, в которой он дает несколько отличных советов и выводов, которые можно найти здесь.

В качестве ориентира для грубого вы можете использовать график из поста Пола Брайсона ниже:

Изображение предоставлено Полом Брайсоном с сайта brysonics.com реальный мир. В этих примерах я буду использовать два разных типа стабилизаторов напряжения: линейный стабилизатор, в частности LM7805, а также преобразователь постоянного тока. Посмотрим, насколько хорошо они соответствуют цифрам, которые мы получаем из спецификаций.

Линейный регулятор

Имея недорогой и малошумный регулятор напряжения, как вы можете ошибиться? Линейные регуляторы — отличный выбор для многих применений, но им не хватает эффективности. Мы можем увидеть базовую конструкцию линейного регулятора ниже:

Изображение предоставлено EE Times

Чтобы определить, насколько сильно нагревается линейный регулятор, давайте начнем с понимания того, что входная мощность должна равняться выходной мощности. В идеале система должна быть эффективна на 100 %, но в реальном мире будут некоторые потери, и эта потеря мощности рассеивается в виде тепла (стр. 9).0103 Д ). Это можно выразить следующей формулой:

Это означает, что рассеиваемая мощность может быть выражена как:

В электронике мощность может быть выражена как произведение напряжения и тока. Это означает, что мы можем переписать первое уравнение как:

У линейных стабилизаторов входной и выходной ток одинаковы, поэтому мы можем упростить уравнение до следующего:

Теперь нужно посмотреть на тепловые характеристики линейного регулятора. LM7805 имеет следующие тепловые сопротивления для используемого корпуса TO-220:

Без радиатора (R

_θJA )

В этом первом примере мы увидим, насколько сильно нагревается линейный регулятор при нагрузке всего 200 мА. LM7805 имеет выходное напряжение 5 В, а входное напряжение будет около 12 В. Подставив эти числа в наше уравнение потерь мощности сверху, мы получим:

Чтобы выяснить, насколько сильно будет нагреваться без радиатора, нам нужно использовать тепловое сопротивление перехода к воздуху, которое составляет 50°C/Вт. Используя формулу из раздела теплового сопротивления и предполагая, что температура окружающего воздуха составляет 23°C, мы можем рассчитать температуру перехода:

Чтобы сравнить это с реальным миром, я измерил входное напряжение 12,1 В и выходное напряжение под нагрузкой 4,90 В. Я использовал фиктивную нагрузку постоянного тока, установленную на 200 мА, подключенную к выходу. Используя измеренные значения, рассеиваемая мощность составляет:

Ожидаемая температура перехода должна быть тогда:

Как показано на тепловом изображении выше, после включения нагрузки и нагревания регулятора температура установилась на уровне около 98°. С. Довольно близко, но это хороший пример того, почему важно добавлять поля к числам. Из-за отсутствия точности источник питания был немного выше, чем мы рассчитали, а под нагрузкой регулятор имеет допуск по выходному напряжению 4%, что может позволить выходному напряжению упасть до 4,8 В и оставаться в пределах спец.

С радиатором (с использованием R

_θJC )

Теперь, с добавлением радиатора, вместо использования теплового сопротивления от перехода к воздуху нам нужно использовать значение для перехода к корпусу, которое составляет около 5°. С/В. Изучив техническое описание радиатора, который я использую, мощность ~1,4 Вт на открытом воздухе приведет к повышению температуры на 25°C:

Поскольку радиатор обеспечивает повышение температуры вместо теплового сопротивления, нам потребуется сначала рассчитайте повышение температуры перехода, используя тепловое сопротивление от перехода к радиатору, а затем добавьте повышение температуры от радиатора и температуру окружающего воздуха, чтобы получить температуру перехода. Использование термопасты снижает тепловое сопротивление от корпуса до радиатора (~0,25°C/Вт), без него мы будем считать тепловое сопротивление около 1°C/Вт. Таким образом, уравнение температуры перехода принимает следующий вид:

Фактические напряжения были такими же, как и без радиатора: Vin = 12,10 В, Vвых = 4,90 В, Iвых = 200 мА. Это привело к тем же 1,44 Вт мощности, которые фактически необходимо было рассеивать, что только увеличило расчетную температуру перехода до 56,64 ° C. После включения питания и включения нагрузки я подождал, пока температура не достигнет стабильного состояния, и измерил температуру регулятора, которая составила около 54 ° C.

На этот раз температура оказалась ниже, чем мы рассчитывали. Скорее всего, ошибка возникла из-за того, что для радиатора было считано повышение температуры в неподвижном воздухе, вместо 25°C она могла быть ближе к 23°C. В последнем примере мы будем использовать стабилизатор для поверхностного монтажа и попытаемся оценить, насколько сильно нагревается регулятор, используя печатную плату в качестве радиатора.

Пример: преобразователь постоянного тока в постоянный для поверхностного монтажа

Мы используем плату Buck-Boost, в которой используется преобразователь постоянного тока TPS63070. Плата размером 1,25×1,25 дюйма с использованием 1 унции меди. Следует также отметить, что регулятор находится в центре платы и состоит более чем из 95% меди. Из-за размера я собираюсь сделать некоторые предположения, используя общую площадь платы для теплового сопротивления и все 41 переходное отверстие для теплового сопротивления переходного отверстия.

Для начала нам нужно выяснить, сколько энергии нам нужно рассеять. В преобразователе постоянного тока входной ток не равен выходному току, поэтому мы не можем использовать ту же формулу, что и для линейного регулятора. Вместо этого мы можем оценить, используя график эффективности из таблицы данных:

На графике КПД показана зависимость КПД от выходного тока, который отличается в зависимости от входного и выходного напряжения. Для этого теста мы будем использовать те же значения, что и раньше, имея входное напряжение 12 В и выходное напряжение 5 В. На этот раз мы увеличим ток нагрузки до 1,0 А. Используя приведенный выше график эффективности 5 В, эффективность должна составлять около 93%, что делает наши потери мощности 7% от выходной мощности.

Для тепловых сопротивлений я использовал калькулятор теплового сопротивления переходных отверстий и приблизительно оценил тепловое сопротивление с переходными отверстиями примерно в 4,4°C/Вт, используя значения из инструмента расчета переходных отверстий. Для оценки теплового сопротивления печатной платы плата будет поднята над столом, чтобы предотвратить использование стола в качестве радиатора. 2. Основываясь на площади поверхности повышающе-понижающей платы, я могу оценить тепловое сопротивление печатной платы примерно в 65°C/Вт.

В техническом описании TPS63070 указаны следующие тепловые характеристики:

Нажмите на изображение, чтобы рассмотреть его поближе.

Тепловое сопротивление перехода к корпусу неприменимо, однако тепловое сопротивление перехода к плате составляет около 13°C/Вт. Используя значения теплового сопротивления, мы можем подставить это в уравнение температуры перехода:

Как и раньше, я включил фиктивную нагрузку и позволил плате нагреваться до тех пор, пока температура не перестанет расти. Как показано ниже, я зафиксировал температуру около 54°C.

Ресурсы и дальнейшие действия

Вы можете выполнить те же расчеты для различных силовых частей. Например, вы можете посмотреть сопротивление между стоком и истоком MOSFET, чтобы увидеть, насколько сильно он может нагреваться при различных токах. Или, если у вас есть диод для защиты от обратного тока, вы можете использовать прямое падение напряжения и ток. Все эти компоненты будут генерировать некоторое количество тепла, но теперь вы можете сделать обоснованное предположение о том, сколько.
