Что такое трехфазная сеть: Какая электросеть лучше для дома или квартиры: однофазная или трехфазная?

Трехфазные и однофазные сети

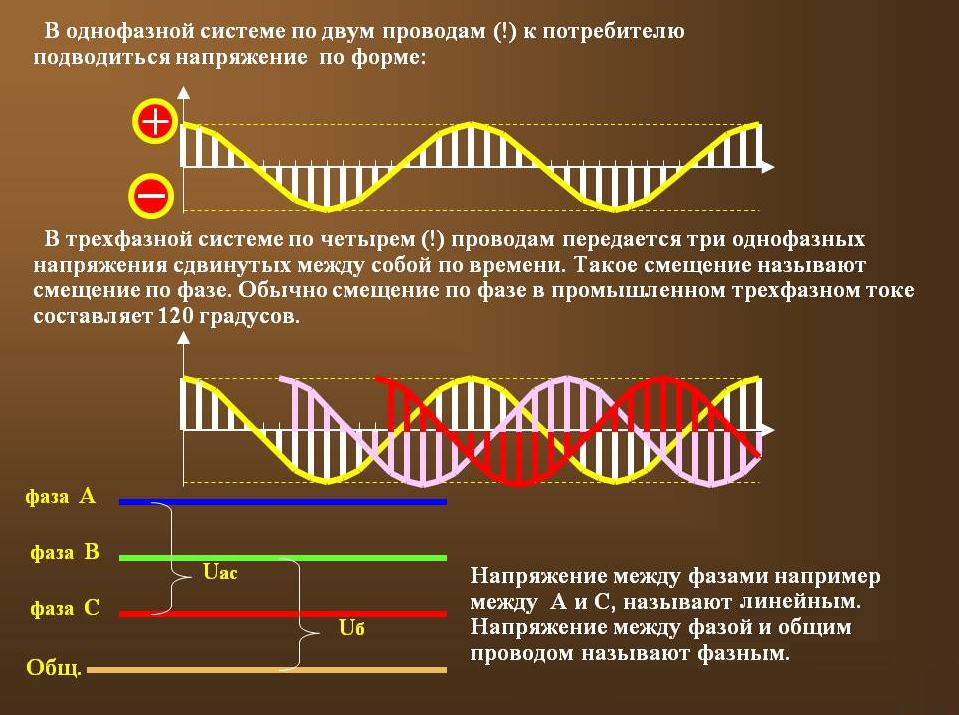

Трехфазная сеть — это способ передачи электрического тока, когда переменный ток течет по трем проводам, а по одному возвращается назад. Те провода, по которым ток идет, называются фазными, а по которому возвращается — нулевым.

Трехфазная цепь состоит из трех фазных проводов и одного нулевого. Такое возможно потому, что фаза переменного тока в каждом из трех проводов сдвинута по отношению к соседнему на 120°.  Передача переменного тока происходит именно при помощи трехфазных сетей. Это выгодно с экономической точки — не нужны еще два нулевых провода. Подходя к потребителю, ток распределяется на три фазы, и каждой из них дается по нулевому проводу. Так он попадает в квартиры и дома. Хотя в частном секторе нередко трехфазная сеть заводится прямо в дом.

Любая однофазная электрическая цепь состоит из двух проводов. По одному проводу ток поступает к потребителю, а по другому возвращается обратно. Если разомкнуть такую цепь, то ток идти не будет.

Вот и все описание однофазной цепи.

Земля, или, правильнее сказать, заземление — третий провод в однофазной сети. В сущности, рабочей нагрузки он не несет, а служит своего рода предохранителем. Это можно объяснить на примере. В случае когда электричество выходит из-под контроля (например, короткое замыкание), возникает угроза пожара или удара током. Чтобы этого не произошло (то есть значение тока не должно превышать безопасный для человека и приборов уровень), вводится заземление. По этому проводу избыток электричества в буквальном смысле слова уходит в землю.

От трансформаторной понижающей подстанции до ВРУ (Вводно-распределительное устройство, где происходит прием, учет и распределение электрической энергии) приходит трехфазная сеть пятижильным проводом, а в наши квартиры приходит уже трехжильный. На вопрос, куда деваются еще 2, ответ простой: питают другие квартиры. Это не значит, что квартир только 3, их может быть сколько угодно, лишь бы кабель выдержал.

Просто внутри ВРУ выполняется схема разъединения трехфазной цепи на однофазные.

К каждой фазе, отходящей в квартиру, добавляются ноль и заземление, так и получается трехжильный кабель. В идеале в трехфазной сети только один ноль. Больше и не надо, поскольку ток сдвинут по фазе относительно друг друга на одну треть. Ноль — это нейтральный проводник, в котором напряжения нет. Относительно земли у него нет потенциала в отличие от фа-
зного провода, в котором напряжение (фазное напряжение между фазой и нулем) равно 220 В. Между фазами (так называемое линейное напряжение между любыми из трех фаз) напряжение 380 В. Фазные провода в трехфазной сети обычно маркируются так: фаза А — желтый, фаза B — зеленый, фаза C — красный.

В трехфазной сети, к которой ничего не подключено, в нейтральном проводнике нет напряжения. Самое интересное начинает происходить, когда сеть подключается к однофазной цепи. Одна фаза входит в квартиру, где стоят 2 лампочки и холодильник, а вторая где 5 кондиционеров, 2 компьютера, душевая кабина, индукционная плита и т.

д. Понятно, что нагрузка на 2 эти фазы неодинакова, происходит перекос фаз и ни о каком нейтральном проводнике речи уже не идет. На нем тоже появляется напряжение, и чем неравномернее нагрузка, тем оно больше. Фазы уже не компенсируют друг друга, чтобы в сумме получился ноль.

На данный момент ситуация усугубляется еще тем, что большинство домашних электроприборов являются импульсными. По этой причине возникают дополнительные импульсные токи, которые не компенсируются в средней точке. Эти импульсные приборы вместе с разной нагрузкой на фазы создают такие условия, что в нейтральном проводнике может оказаться ток равный или превышающий ток одной из фаз. Однако нейтраль такого же сечения, что и фазный провод, а нагрузка больше.

Вот почему в последнее время все чаще возникает явление, называемое «отгоранием» или обрывом нулевого проводника — нейтральный проводник просто не справляется с нагрузкой, перегревается и отгорает.

Для защиты от такой неприятности надо либо увеличивать сечение нейтрального провода (а это дорого), либо распределять нагрузку между 3 фазами равномерно (что в условиях многоквартирного дома невозможно). Поэтому оптимальным решением я считаю использование реле контроля напряжения, которое отключит питание квартиры в случае выхода напряжения за допустимые пределы. Тем самым оно защитит ваши электроприборы.

Реле контроля напряжения

Если у вас в доме есть трехфазное оборудование, то ответ очевиден. Также к плюсам трехфазной сети можно отнести то, что на ввод можно использовать кабель меньшего сечения, чем при однофазной, так как в трехфазной сети мощность распределяется по трем фазам, благодаря чему на каждую фазу приходится меньшая нагрузка.

К минусам трехфазного ввода можно отнести более высокие расходы на покупку трехфазных автоматов, УЗО, счетчика, габариты распределительного щита будут больше чем однофазного, а также при трехфазной сети необходимо грамотно распределить нагрузку по фазам во избежании перекоса фаз — несимметрии токов и напряжений.

Что касается мощности, то здесь в основном все зависит от максимально разрешенной мощности, указанной в технических условиях на подключение. Если у вас на даче небольшой летний домик или бытовка и разрешенная мощность предположим 5квт, то вполне достаточно будет однофазного ввода, а вот при наличии большого загородного дома со множеством потребителей, или своей мастерской с трехфазными потребителями, то здесь конечно уже не обойтись без трехфазной сети.

Всё о трёхфазной системе электроснабжения

Трёхфазная система электроснабжения — частный случай многофазных систем электрических цепей переменного тока, в которых действуют созданные общим источником синусоидальные ЭДС одинаковой частоты, сдвинутые друг относительно друга во времени на определённый фазовый угол.

Один из вариантов многофазной системы электроснабжения — трехфазная система переменного тока. В ней действуют три гармонические ЭДС одной частоты, создаваемые одним общим источником напряжения. Данные ЭДС сдвинуты по отношению друг к другу во времени (по фазе) на один и тот же фазовый угол, равный 120 градусов или 2*пи/3 радиан.

Первым изобретателем шестипроводной трехфазной системы был Никола Тесла, однако немалый вклад в ее развитие внес и российский физик-изобретатель Михаил Осипович Доливо-Добровольский, предложивший использовать всего три или четыре провода, что дало значительные преимущества, и было наглядно продемонстрировано в экспериментах с асинхронными электродвигателями.

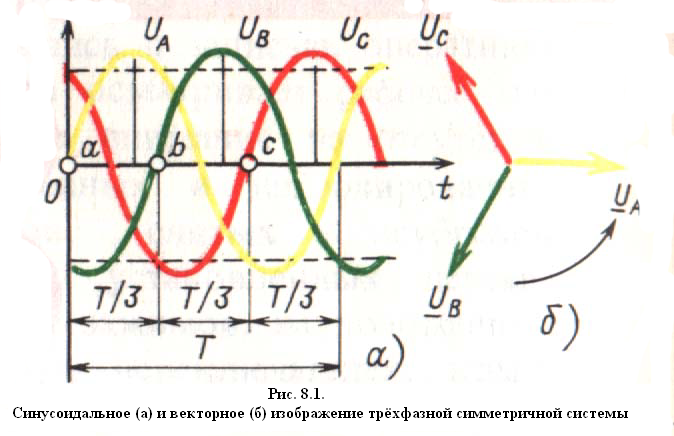

В трехфазной системе переменного тока каждая синусоидальная ЭДС находится в собственной фазе, участвуя в непрерывном периодическом процессе электризации сети, поэтому данные ЭДС иногда именуют просто «фазами», как и передающие данные ЭДС проводники: первая фаза, вторая фаза, третья фаза. Фазы сдвинуты друг относительно друга на 120 градусов, а соответствующие проводники принято обозначать латинскими буквами L1, L2, L3 или A, B, C.

Такая система очень экономична, когда речь идет о передаче электрической энергии по проводам на большие расстояния. Трехфазные трансформаторы менее материалоемки.

Силовые кабели требуют меньше проводящего металла (как правило используется медь), поскольку токи в фазных проводниках, по сравнению с однофазными, имеют меньшие действующие величины, если сравнивать с однофазными цепями аналогичной передаваемой мощности.

Трехфазная система очень уравновешена, и оказывает равномерную механическую нагрузку на энергогенерирующую установку (генератор электростанции), чем продлевает срок ее службы.

При помощи трехфазных токов, пропускаемых через обмотки электрических потребителей — различных установок и двигателей, легко получить вращающееся вихревое магнитное поле, необходимое для работы двигателей и других электроприборов.

Синхронные и асинхронные трехфазные двигатели переменного тока имеют простое устройство, и гораздо экономичнее однофазных и двухфазных, а тем более — классических двигателей постоянного тока.

С трехфазной сетью в одной установке можно получить сразу два рабочих напряжения — линейное и фазное, что позволяет иметь два уровня мощности в зависимости от схемы соединения обмоток – «треугольник» (англоязычный вариант «дельта») или «звезда».

Что касается питания систем освещения, то присоединив три группы ламп – к различным фазам сети каждую, – можно значительно снизить мерцание и избавиться от вредного стробоскопического эффекта.

Перечисленные преимущества как раз и обуславливают широкое применение именно трехфазной системы электроснабжения в большой мировой электроэнергетике сегодняшнего дня.

Звезда

Соединение по схеме «звезда» предполагает соединение концов фазных обмоток генератора в одну общую «нейтральную» точку (нейтраль – N), как и концов фазных выводов потребителя.

Провода, соединяющие фазы потребителя с соответствующими фазами генератора называются в трехфазной сети линейными проводами. А провод, соединяющий между собой нейтрали генератора и потребителя — нейтральным проводом (обознаяается «N»).

При наличии нейтрали, трехфазная сеть получается четырехпроводной, а если нейтраль отсутствует — трехпроводной. В условиях, когда сопротивления в трех фазах потребителя равны друг другу, то есть при условии что Za = Zb = Zc, нагрузка будет симметричной. Это идеальный режим работы для трехфазной сети.

При наличии нейтрали, фазными называются напряжения между любым фазным проводом и нейтральным проводом. А напряжения между любыми двумя фазными проводами именуются линейными напряжениями.

Если сеть имеет схему соединения «звезда», то в условиях симметричной нагрузки соотношения между фазными и линейными токами и напряжениями могут быть описаны следующими соотношениями:

Видно, что линейные напряжения сдвинуты по отношению к соответствующим фазным на угол в 30 градусов (пи/6 радиан):

Мощность при соединении «звезда» в условиях симметричной нагрузки, с учетом известных фазных напряжений можно определить по формуле:

О важности нейтрали и «перекосе фаз»

Хотя при абсолютно симметричной нагрузке питание потребителей возможно по трем проводам линейными напряжениями даже в отсутствие нейтрали, тем не менее если нагрузки на фазах не строго симметричны, нейтраль всегда обязательна.

 Если же при несимметричной нагрузке нейтральный провод оборвется, либо его сопротивление по какой-то причине значительно возрастет, произойдет «перекос фаз», и тогда нагрузки на трех фазах могут оказаться под разными напряжениями — от нуля до линейного — в зависимости от распределения сопротивлений нагрузок по фазам в момент обрыва нейтрали.

А ведь нагрузки номинально рассчитаны строго на фазные напряжения, значит что-то может выйти из строя. Особенно перекос фаз опасен для бытовой техники и электроники, поскольку из-за этого может не просто перегореть какой-нибудь прибор, но и случиться пожар.

Проблема гармоник кратных третьей

Наиболее часто бытовая и другая техника оснащается сегодня импульсными блоками питания, причем без встроенной схемы коррекции коэффициента мощности. Это значит, что моменты потребления ограничиваются тонкими импульсными пиками тока вблизи вершины сетевой синусоиды, когда конденсатор выходного фильтра, установленный после выпрямителя, резко и быстро подзаряжается.

Когда таких потребителей к сети подключено много, возникает высокий ток третьей гармоники основной частоты питающего напряжения. Данные токи гармоник (кратных третьей) суммируются в нейтральном проводнике и способны перегрузить его, несмотря на то, что на каждой из фаз потребляемая мощность не превышает допустимой.

Проблема особенно актуальна в офисных зданиях, где размещено на небольшом пространстве много разной оргтехники. Если бы во всех встроенных импульсных блоках питания имелись схемы коррекции коэффициента мощности, это бы решило проблему.

Треугольник

Соединение по схеме «треугольник» предполагает со стороны генератора соединение конца проводника первой фазы с началом проводника второй фазы, конца проводника второй фазы с началом проводника третьей фазы, конца проводника третьей фазы с началом проводника первой фазы — получается замкнутая фигура — треугольник.

Линейные и фазные напряжения и токи при симметричной нагрузке, применительно к соединению «треугольник», соотносятся следующим образом:

Мощность в трехфазной цепи при соединении треугольником, в условиях симметричной нагрузки, определяется следующим образом:

В нижеприведенной таблице отражены стандарты фазных и линейных напряжений для разных стран:

Проводники разных фаз трехфазной сети, а также нейтральные и защитные проводники традиционно маркируют собственными цветами.

Так поступают для того, чтобы предотвратить поражение электрическим током и обеспечить удобство обслуживания сетей, облегчить их монтаж и ремонт, а также сделать стандартизированной маркировку фазировки оборудования: порядок чередования фаз порой очень важен, например для задания направления вращения асинхронного двигателя, режима работы управляемого трехфазного выпрямителя и т. д. В разных странах цветовая маркировка различна, в некоторых совпадает.

Ранее ЭлектроВести писали, что немецкая энергетическая компания E.ON подписала контракт с производителем автомобилей BMW на установку и эксплуатацию одной из крупнейших сетей зарядки электромобилей в Германии, которая будет включать более 4,1 тыс. новых зарядных станций.

По материалам: electrik.info.

Преимущества трехфазной системы по сравнению с однофазной

Трехфазная система выработки, передачи и распределения электроэнергии очень распространена во всем мире благодаря существенным преимуществам по сравнению с однофазными и другими многофазными системами.

Однофазная система

Синусоидальное переменное напряжение с определенным периодом времени и частотой, генерируемое генератором с одной обмоткой в ​​качестве источника напряжения, известно как однофазная система питания . Цепь, питаемая этими напряжениями, известна как однофазная цепь переменного тока. Другими словами, цепь A содержит один переменный ток, а напряжение определяется как цепь 1-Φ.

Трехфазная система

Система, содержащая более одной фазы, известная как многофазная

или многофазная система . Система 3-Φ содержит три фазы , имеющие одинаковую частоту, где существует фиксированный угол 120° между напряжениями источника, генерируемыми генератором переменного тока, имеющим три обмотки. Точно так же есть 9Угловая разница 0° между двумя фазами в двухфазной системе питания.

• Связанный пост: Разница между однофазным и трехфазным источником питания

Основные преимущества системы 3-Φ по сравнению с системой 1-Φ

Многофазный или трехфазный источник питания имеет следующие преимущества перед однофазной системой питания.

1. Для передачи определенной мощности на определенное расстояние при заданном номинальном напряжении в трехфазной системе требуется меньше материала проводника по сравнению с однофазной системой.
2. Размер машины, работающей от трехфазной сети, меньше, чем у машины, работающей от однофазного напряжения, с тем же выходным номиналом.
3. В трехфазной системе электроснабжения меньшее падение напряжения происходит от источника к точкам нагрузки,
4. Трехфазное питание создает однородное вращающееся магнитное поле, поэтому трехфазные двигатели проще по конструкции, имеют небольшие размеры и могут запускаться автоматически с плавной работой.
5. Многофазная система производит мощность с постоянной скоростью в нагрузке.
6. Трехфазная система может передавать большую мощность по сравнению с однофазной системой.
7. КПД устройств и приборов с трехфазным питанием выше, чем у машин с однофазным питанием.
8. Трехфазные машины дешевле и эффективнее.
9. Трехфазная система обеспечивает постоянную мощность, в то время как однофазная система обеспечивает пульсирующую мощность, что обеспечивает плавную и безвибрационную работу машины 3-Φ по сравнению с машинами 1-Φ с шумом и вибрацией.
10. Мощность машин можно увеличить, увеличив количество фаз в системе.
11. Трехфазная машина того же номинала занимает меньше места по сравнению с однофазной машиной.
12. Однофазное питание может быть получено от трехфазного питания для работы однофазных машин. Трехфазная машина не может работать от однофазного напряжения питания.
13. Трехфазное питание можно легко преобразовать в однофазное, в то время как для преобразования однофазного питания в трехфазное требуется сложная система
14. При возникновении неисправности на одной фазной линии вся система должна быть отключена. В случае неисправности трехфазной одиночной линии две другие линии обеспечивают электропитание других подключенных к ним точек однофазной нагрузки.
15. Многофазный или трехфазный двигатель обеспечивает равномерный крутящий момент, в то время как однофазные двигатели (за исключением коллекторных двигателей) обеспечивают пульсирующий крутящий момент.
16. Трехфазные двигатели запускаются автоматически, в то время как однофазные двигатели не могут запускаться автоматически.
17. Если размер корпуса трехфазного генератора переменного тока, двигателя или трансформатора такой же, как у однофазного двигателя, генератора переменного тока или трансформатора, мощность трехфазной машины будет выше, чем у однофазной машины.
18. Многофазный генератор переменного тока может быть легко сопряжен и работать параллельно по сравнению с однофазными генераторами переменного тока с пульсирующей реакцией якоря.
19. Коэффициент пульсаций постоянного выпрямленного напряжения от источника питания 3-Ф составляет 4 %, в то время как коэффициент пульсаций постоянного выпрямленного напряжения от источника 1-Ф составляет 48 %. Следовательно, стоимость преобразователя постоянного тока, выпрямленного от источника 3-Ф, меньше, чем у преобразователя, используемого для выпрямленного постоянного напряжения от источника 1-Ф, из-за меньшего количества фильтров, используемых при выпрямлении системы питания 3-Ф.
20. Трехфазные двигатели имеют лучший коэффициент мощности по сравнению с однофазными двигателями.

Связанный пост: Разница между однофазным и трехфазным асинхронным двигателем

На следующих рисунках показана однородная мощность, вырабатываемая при единичном коэффициенте мощности трехфазным источником питания, где мощность, вырабатываемая однофазным двигателем, является пульсирующей.

Приведенное выше объяснение показывает, почему трехфазная система электропитания более эффективна, удобна, экономична и надежна по сравнению с однофазной системой электропитания. Из-за вышеупомянутых преимуществ трехфазной системы по сравнению с однофазной системой большинство стран мира выбрали ее вместо однофазной или других многофазных систем.



Похожие сообщения:

• Преимущества передачи энергии HVDC по сравнению с HVAC
• Преимущества трансформатора 50 Гц перед трансформатором 60 Гц
• Преимущества трехфазного трансформатора по сравнению с однофазным трансформатором
• Разница между сопротивлением постоянному и переменному току — какое из них больше?
• Различия между HVAC и HVDC — передача энергии
• Разница между генератором переменного и постоянного тока
• Разница между двигателями переменного и постоянного тока
• Установка однофазной электропроводки в доме – NEC и IEC
• Установка трехфазной электропроводки в доме – NEC и IEC
• Разница между однофазным и трехфазным трансформатором
• Разница между идеальным и реальным или практическим трансформатором

URL скопирован

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Однофазный VS Трехфазный: в чем разница?

Содержание

Блок питания переменного тока можно разделить на однофазный (1-фазный) и трехфазный (3-фазный). Как правило, однофазное питание используется там, где потребность в электроэнергии невелика. Короче говоря, это для запуска небольшой техники. Трехфазное питание несет большую нагрузку и может работать на большом оборудовании на заводах.

Когда дело доходит до однофазной и трехфазной сети, основное различие заключается в том, что первая используется для бытового электроснабжения, а вторая – для работы тяжелой техники. В этой статье обсуждаются различия между ними, чтобы вы могли узнать что такое трехфазное питание  и понять, как они работают.

Что такое однофазное питание и его особенности?

В однофазном электричестве напряжение питания изменяется одновременно. Обычно однофазный ток называют «бытовым напряжением», потому что он в основном используется в домах. Когда дело доходит до распределения питания, при однофазном подключении используются нулевой и фазный провода. Нейтральный провод действует как обратный путь для тока, а фазные провода несут нагрузку.

При однофазном подключении напряжение начинается с 230 Вольт и имеет частоту около 50 Герц. Поскольку напряжение в однофазном соединении постоянно растет и падает, на нагрузку не подается постоянная мощность. Давайте обсудим преимущества и недостатки использования однофазного питания.

Преимущества

• Однофазные соединения предназначены для бытового электроснабжения и жилых домов. Это связано с тем, что для работы большинства бытовых приборов требуется небольшое количество электроэнергии, таких как телевизор, освещение, вентиляторы, холодильник и т. д.
• Функционирование однофазного подключения простое и обычное. Он представляет собой компактный и легкий блок, в котором поток электроэнергии по проводам будет меньше, если напряжение выше.
• Из-за снижения мощности он обеспечивает оптимальную работу мощности от однофазного подключения и эффективную передачу мощности.
• Однофазное подключение лучше всего подходит для агрегатов мощностью до 5 л. с.

Недостатки

• Тяжелое оборудование, такое как промышленные двигатели и другое оборудование, не может работать от однофазного источника питания.
• Небольшие двигатели мощностью менее одного киловатта не могут работать от однофазного источника питания из-за отсутствия начального крутящего момента, необходимого двигателю. Итак, для бесперебойной работы двигателя требуется дополнительное оборудование, называемое пускателем двигателя .

Что такое трехфазное питание и его особенности?

При трехфазном подключении к электросети вы получаете три отдельных электрических услуги. Итак, как работает трехфазный ? Каждая ветвь тока может достигать максимального напряжения и отделяется на одну треть времени, завершенного в течение одного цикла. Короче говоря, напряжение от трехфазного подключения к сети остается постоянным.

И никогда не падает до нуля. Понимание трехфазного питания и принципов его работы важно, если вы работаете с тяжелым оборудованием. Для этого требуется три проводника вместе с одним нейтральным проводом в трехфазном соединении. Токопроводящие жилы находятся на расстоянии 120 градусов друг от друга.

Кроме того, вы можете найти два различных типа конфигураций в трехфазном питании: звезда и треугольник. Для конфигурации «звезда» требуется заземление и нейтральный провод. Конфигурация схемы «треугольник» не требует нейтральных проводов.

Более того, все виды высоковольтного оборудования могут использовать питание от схемы треугольника. Вот преимущества и недостатки использования трехфазного источника питания.

Преимущества

• Не требует дополнительных пускателей для запуска тяжелых промышленных двигателей, поскольку имеет достаточную мощность для обеспечения необходимого крутящего момента.
• Большая техника работает эффективно. Промышленные и коммерческие нагрузки предпочитают трехфазное подключение из-за высокой потребности в электроэнергии.
• При увеличении количества фаз в системе питания напряжение трехфазной сети становится более плавным.
• Трехфазное соединение не требует избыточных проводящих материалов для передачи электроэнергии. Таким образом, если речь идет об экономичном решении, трехфазное подключение является более экономичным.

Недостатки

• Самым большим недостатком трехфазного подключения является то, что оно не выдерживает перегрузки. Таким образом, это может повредить оборудование, и шансы на дорогостоящий ремонт выше. Это связано с тем, что стоимость отдельных компонентов высока.
• Поскольку напряжение блока очень высокое, трехфазное подключение требует больших затрат на изоляцию. Изоляция зависит от напряжения, а размер проводов зависит от распределения мощности.

В чем разница между однофазным и трехфазным питанием?

Вот важные различия между однофазным и трехфазным подключением.

• При однофазном подключении электрический ток протекает по одному проводнику. С другой стороны, трехфазное соединение состоит из трех отдельных проводников, которые необходимы для передачи электроэнергии.
• В однофазной системе электроснабжения напряжение может достигать 230 Вольт. А вот при трехфазном подключении он может нести напряжение до 415 Вольт.
• Для бесперебойного прохождения электроэнергии по однофазному соединению требуется два отдельных провода. Один представляет собой нейтральный провод, а другой представляет собой одну фазу. Они необходимы для завершения цепи. При трехфазном подключении системе требуется один нейтральный провод и трехфазные провода для завершения цепи.
• Максимальная мощность, передаваемая по трехфазному соединению, по сравнению с однофазным источником питания.
• Однофазное соединение состоит из двух проводов, образующих простую сеть. А вот на трехфазном подключении сеть сложная, потому что там четыре разных провода.
• Так как однофазное соединение имеет один фазный провод, если что-то случится с сетью, полное электропитание прервется. Однако в трехфазном источнике питания, если что-то случится с одной фазой, остальные фазы все равно будут работать.
