Содержание

Работа и мощность переменного тока

Мгновенная мощность в цепи переменного тока (частный случай)

Допустим, что цепь имеет только активное сопротивление. Пусть напряжение на концах цепи изменяется по гармоническому закону:

Мы помним, что сдвига фаз между током и напряжением в нашей цепи (только $R$) не будет, следовательно, запишем, что:

Если рассмотреть маленький промежуток времени, то переменный ток можно рассмотреть как постоянный, значит мгновенная мощность переменного тока ($P_{tR}$) равна:

Работа в цепи переменного тока (частный случай)

Работа переменного тока на маленький промежуток времени $dt$ равна (${dA}_t$):

Следовательно, работа за один период полного колебания ($A_T$) может быть определена как:

Рассмотрим общий случай цепи переменного напряжения, когда она содержит и активное и реактивное сопротивление. Теперь между током и напряжением существует разность фаз. Работа, совершенная во внешней цепи за время $dt$, равна:

Напряжение $U$, можно разложить на две составляющие: активную ($U_a$) и реактивную ($U_r$).

Активная составляющая совершает колебания в одной фазе с током, она равна:

Реактивная составляющая смещена по фазе относительно тока на $\pm \frac{\pi }{2}$ и имеет вид:

При вычислении работы за период, получится два слагаемых. Учитывая, что реактивная составляющая за полный период равна нулю, следовательно, полная работа определена только активной составляющей напряжения:

Средняя мощность

Чаще, чем понятием мгновенная мощность, оперируют понятием среднее значение мощности. Причем рассматривают большой промежуток времени, который включает множество периодов колебаний. Так как мы рассматривает периодический процесс, то нам будет достаточно найти среднее значение мощности на один полный период.

Ее легко найти как:

где $cos\varphi $- коэффициент мощности. Формула (10) показывает, что в общем случае выделяемая в цепи мощность зависит не только от силы тока и напряжения, но и от сдвига фаз между ними.

Замечание

Зависимость мощности от коэффициента мощности учитывают при проектировании линий электропередачи для переменного тока. Если нагрузки вцепи имеют большое реактивное сопротивление, то $\varphi \ne 0$ и $cos\varphi $ может быть заметно меньше единицы. В таких случаях для передачи нужной мощности необходимо учесть силу тока, что ведет к возрастанию выделения тепла Джоуля — Ленца или требует увеличения сечения проводов, что увеличивает стоимость линии электропередач. На практике всегда стремятся распределить нагрузки так, чтобы $cos\varphi \ $был как можно ближе к единице.

Средняя мощность при наличии в цепи только активного сопротивления, равна:

Пример 1

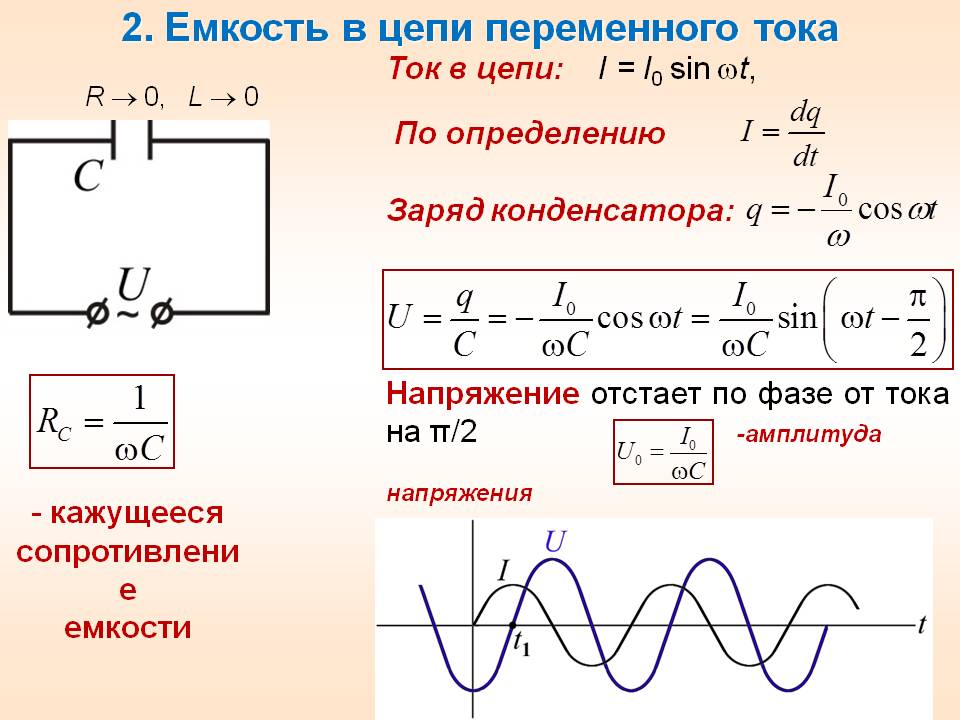

Задание: Пусть сила тока изменяется в соответствии с законом: $I=I_m{sin \left(\omega t\right)\ }.$ Запишите выражения для мгновенных мощностей, развиваемых током на разных элементах цепи ($C,L$).

Решение:

Используя соотношение:

\[U=\frac{q}{C}(1.1)\]

и выражение:

\[I=\frac{dq}{dt}\to q=\int{Idt}=-\frac{I_m}{\omega }{cos \left(\omega t\right)\ }+q_0=-\frac{I_m}{\omega }{cos \left(\omega t\right)\ }\left(1.

2}_mR.$

формула, как определить — Asutpp

Мощностные характеристики установки или сети являются основными для большинства известных электрических приборов. Активная мощность (проходящая, потребляема) характеризует часть полной мощности, которая передается за определенный период частоты переменного тока.

Определение

Активная и реактивная мощность может быть только у переменного тока, т. к. характеристики сети (силы тока и напряжения) у постоянного всегда равны. Единица измерений активной мощности  Ватт, в то время, как реактивной – реактивный вольтампер и килоВАР (кВАР). Стоит отметить, что как полная, так и активная характеристики могут измеряться в кВт и кВА, это зависит от параметров конкретного устройства и сети. В промышленных цепях чаще всего измеряется в килоВаттах.

Соотношение энергий

Электротехника используется активную составляющую в качестве измерения передачи энергии отдельными электрическими приборами. Рассмотрим, сколько мощности потребляют некоторые из них:

Прибор Мощность бытовых приборов, Вт/час
Зарядное устройство 2
Люминесцентная лампа ДРЛ От 50
Акустическая система 30
Электрический чайник 1500
Стиральной машины 2500
Полуавтоматический инвертор 3500
Мойка высокого давления 3500



Исходя из всего, сказанного выше, активная мощность – это положительная характеристика конкретной электрической цепи, которая является одним из основных параметров для выбора электрических приборов и контроля расхода электричества.

Генерация активной составляющей

Обозначение реактивной составляющей:

Это  номинальная величина, которая характеризует нагрузки в электрических устройствах при помощи колебаний ЭМП и потери при работе прибора. Иными словами, передаваемая энергия переходит на определенный реактивный преобразователь (это конденсатор, диодный мост и т. д.) и проявляется только в том случае, если система включает в себя эту составляющую.

Расчет

Для выяснения показателя активной мощности, необходимо знать полную мощность, для её вычисления используется следующая формула:

S = U \ I, где U – это напряжение сети, а I – это сила тока сети.

Этот же расчет выполняется при вычислении уровня передачи энергии катушки при симметричном подключении. Схема имеет следующий вид:

Схема симметричной нагрузки

Расчет активной мощности учитывает угол сдвига фаз или коэффициент (cos φ), тогда:

S = U * I * cos φ.

Очень важным фактором является то, что эта электрическая величина может быть как положительной, так и отрицательной. Это зависит от того, какие характеристики имеет cos φ. Если у синусоидального тока угол сдвига фаз находится в пределах от 0 до 90 градусов, то активная мощность положительная, если от 0 до -90 – то отрицательная. Правило действительно только для синхронного (синусоидального) тока (применяемого для работы асинхронного двигателя, станочного оборудования).

Также одной из характерных особенностей этой характеристики является то, что в трехфазной цепи (к примеру, трансформатора или генератора), на выходе активный показатель полностью вырабатывается.

Расчет трехфазной сети

Максимальная и активная обозначается P, реактивная мощность – Q.

Из-за того, что реактивная обуславливается движением и энергией магнитного поля, её формула (с учетом угла сдвига фаз) имеет следующий вид:

QL = ULI = I2xL

Для несинусоидального тока очень сложно подобрать стандартные параметры сети. Для определения нужных характеристик с целью вычисления активной и реактивной мощности используются различные измерительные устройства. Это вольтметр, амперметр и прочие. Исходя от уровня нагрузки, подбирается нужная формула.

Из-за того, что реактивная и активная характеристики связаны с полной мощностью, их соотношение (баланс) имеет следующий вид:

S = √P2 + Q2, и все это равняется U*I .

Но если ток проходит непосредственно по реактивному сопротивлению. То потерь в сети не возникает. Это обуславливает индуктивная индуктивная составляющая – С и сопротивление – L. Эти показатели рассчитываются по формулам:

Сопротивление индуктивности: xL = ωL = 2πfL,

Сопротивление емкости: хc = 1/(ωC) = 1/(2πfC).

Для определения соотношения активной и реактивной мощности используется специальный коэффициент. Это очень важный параметр, по которому можно определить, какая часть энергии используется не по назначению или «теряется» при работе устройства.

При наличии в сети активной реактивной составляющей обязательно должен рассчитываться коэффициент мощности. Эта величина не имеет единиц измерения, она характеризует конкретного потребителя тока, если электрическая система содержит реактивные элементы. С помощью этого показателя становится понятным, в каком направлении и как сдвигается энергия относительно напряжения сети. Для этого понадобится диаграмма треугольников напряжений:

Диаграмма треугольников напряжений

К примеру, при наличии конденсатора формула коэффициента имеет следующий вид:

cos φ = r/z = P/S

Для получения максимально точных результатов рекомендуется не округлять полученные данные.

Компенсация

Учитывая, что при резонансе токов реактивная мощность равняется 0:

Q = QL – QC = ULI – UCI

Для того чтобы улучшить качество работы определенного устройства применяются специальные приборы, минимизирующие воздействие потерь на сеть. В частности, это ИБП. В данном приборе не нуждаются электрические потребители со встроенным аккумулятором (к примеру, ноутбуки или портативные устройства), но для большинства остальных источник бесперебойного питания является необходимым.

При установке такого источника можно не только установить негативные последствия потерь, но и уменьшить траты на оплату электричества. Специалисты доказали, что в среднем, ИБП поможет экономить от 20 % до 50 %. Почему это происходит:

  1. Значительно уменьшается нагрузка силовых трансформаторов;
  2. Провода меньше нагреваются, это не только положительно влияет на их работу, но и повышает безопасность;
  3. У сигнальных и радиоустройств уменьшаются помехи;
  4. На порядок уменьшаются гармоники в электрической сети.

В некоторых случаях специалисты используют не полноценные ИБП, а специальные компенсирующие конденсаторы. Они подходят для бытового использования, доступны и продаются в каждом электротехническом магазине. Для расчета планируемой и полученной экономии можно использовать все вышеперечисленные формулы.

В чем разница между источниками питания переменного и постоянного тока


Быстрый переход:

  1. Что такое питание переменного тока?
  2. Что такое мощность постоянного тока?
  3. Почему существует два разных типа мощности?
  4. В чем разница между источником питания переменного и постоянного тока?
  5. Как работает блок питания переменного/постоянного тока?
  6. Как работает источник питания постоянного тока?
  7. Как узнать, является ли источник питания переменным или постоянным током

Блоки питания предназначены для преобразования источника питания в нужный вам тип электроэнергии.

Некоторые из наиболее известных устройств преобразуют переменный ток в постоянный, но у вас также есть возможность использовать блоки питания постоянного тока в постоянный. Знание различий между источниками питания переменного и постоянного тока и того, когда их использовать, поможет вам принять обоснованное решение, когда вам нужно совершить покупку.

Что такое переменный ток?

Переменный ток (AC) — это стандартный формат электроэнергии, который поступает из розеток. Название происходит от формы волны, которую принимает ток. Чтобы понять состав волны переменного тока, вам нужно понять, что электрические токи исходят из потока электронов. Когда электроны в волне переменного тока движутся, они могут двигаться в положительном направлении, что соответствует восходящей части синусоидальной волны, создаваемой током. Когда электроны имеют отрицательный поток, волна падает.

Эти волны исходят от генераторов переменного тока на электростанциях. Внутри генератора проволочная петля вращается внутри магнитного поля. Вращение создает волны переменного тока, когда провод перемещается в области с различной магнитной полярностью. Например, ток меняет направление, когда провод вращается от северного к южному полюсу магнитного поля. Волны, создаваемые генератором переменного тока, важны для использования переменного тока.

Волнообразное движение переменного тока дает этой форме электричества преимущество перед питанием постоянного тока. Поскольку он движется волнами, этот формат электричества может распространяться дальше, чем мощность постоянного тока. Большинство розеток в зданиях обеспечивают питание переменного тока. В то время как многие электрические устройства, такие как лампы и бытовая техника, используют питание переменного тока, другие требуют преобразования электричества в формат постоянного тока.

Что такое питание постоянного тока?

В энергии постоянного тока (DC) используются электроны, которые движутся по прямой линии. Это линейное движение, в отличие от волнового движения переменного тока, дало название этому току. Эта форма тока поступает от батарей, солнечных элементов, топливных элементов, генераторов переменного тока, оснащенных коммутаторами, которые создают прямую энергию, и выпрямителями, которые преобразуют мощность переменного тока в постоянный.

Поскольку мощность постоянного тока настолько постоянна в подаваемом напряжении, для большинства электронных устройств требуется этот тип питания. Вот почему большинство электронных устройств имеют источники питания постоянного тока в виде батарей или нуждаются в преобразовании мощности переменного тока из розеток в мощность постоянного тока через выпрямитель. Источники питания часто имеют встроенные выпрямители вместе с трансформаторами для повышения или понижения напряжения до соответствующего уровня.

Для некоторых устройств предпочтительнее постоянное напряжение, например для ноутбуков. Для таких устройств вам нужен преобразователь переменного тока в постоянный, если вы хотите, чтобы эта электроника работала от розетки. Преобразователь преобразует сигнал в устойчивую прямую линию. Постоянный ток для электроники предпочтительнее, потому что высокие и низкие частоты переменного тока могут повредить хрупкие компоненты внутри электронных устройств.

Почему существует два разных типа мощности?

Использование переменного тока в качестве основного источника электростанций связано с горячими спорами в конце 19 века.век. В то время знаменитый изобретатель Томас Эдисон боролся с не менее известным интеллектуалом Николой Тесла из-за Битвы токов.

Эдисон разработал мощность постоянного тока и хотел, чтобы эта форма была предпочтительной для подачи энергии в дома и на предприятия. Его ранняя работа в области питания постоянного тока способствовала тому, что многие города использовали его в качестве источника электроэнергии по умолчанию. Однако мощность постоянного тока не была идеальной. С этим источником электроэнергии было трудно изменить его напряжение и подавать постоянный ток на большие расстояния. Тесла считал, что мощность переменного тока решит эти две проблемы.

Джордж Вестингауз, имевший финансовый контроль над асинхронным электродвигателем переменного тока Теслы, перебил Эдисона за электроэнергию на Всемирной выставке в Чикаго в 1893 году. Эта более низкая ставка гарантировала, что те, кто посетит ярмарку, увидят сияющий город, питаемый переменным током. В том же году в Буффало, штат Нью-Йорк, началось строительство гидроэлектростанции с использованием Ниагарского водопада. Три года спустя весь город Буффало получил электроэнергию от переменного тока, создаваемого движением водопада. Увидев успех переменного тока в Буффало, General Electric, которая ранее поддерживала позицию Эдисона по постоянному току, начала продавать энергию переменного тока.

Сегодня переменный ток продолжает доминировать на рынке электроэнергии. Электрические розетки подают энергию переменного тока в здания, где этот ток может найти немедленное применение или нуждаться в преобразовании в мощность постоянного тока. Хотя Эдисон проиграл битву течений в целом, война на этом не закончилась. Многие электронные устройства сегодня требуют плавного, равномерного напряжения питания постоянного тока. Поскольку электричество постоянного тока все еще используется, оба типа энергии остаются важными и сегодня.

Поскольку оба типа электричества продолжают обеспечивать мощность сегодня, у вас могут быть устройства, работающие от источника постоянного тока и имеющие источник питания переменного тока. Для этого вам понадобится блок питания AC-DC. Эти источники питания преобразуют напряжение в постоянный ток и регулируют напряжение вверх или вниз в зависимости от выхода устройства.

Кроме того, многие портативные генераторы электроэнергии накапливают энергию в батареях, использующих постоянный ток. Для приложений в отдаленных местах питание от батарей, топливных элементов или солнечных элементов, которые обеспечивают питание постоянного тока, более доступно, чем питание переменного тока от линий электропередач. В этих ситуациях могут потребоваться источники питания постоянного тока для изменения выходного напряжения для использования устройством.

Узнать больше о блоках питания

Блоки питания переменного и постоянного тока — в чем разница?

Как уже отмечалось, основное различие между мощностью переменного и постоянного тока заключается в направлении потока электронов. Это различие приводит ко всем другим различиям между этими видами электричества. Волновое движение мощности переменного тока помогает этому источнику питания очень эффективно перемещаться дальше, потому что электростанции могут легко генерировать большое количество энергии переменного тока и доставлять ее по линиям электропередач, которые затем подаются на трансформаторы для понижения напряжения, пока оно не достигнет домов и предприятий. При изменении напряжения мощность постоянного тока не так легко увеличивается или уменьшается, и поэтому она не может эффективно передаваться на большие расстояния.

Также важно отметить разницу между передачей энергии переменного и постоянного тока. Источник питания и его подача различаются — источник поступает от линий электропередачи и подает электроэнергию непосредственно в устройство или через источник питания, который преобразует мощность в другую форму или напряжение.

Сравнивая разницу между источниками питания переменного и постоянного тока, учитывайте, поступает ли электричество от батареи или от розетки. Большинство розеток обеспечивают питание переменного тока, тогда как батареи являются наиболее распространенным источником питания постоянного тока.

Как работает блок питания переменного/постоянного тока?

Для питания многих устройств в здании могут потребоваться блоки питания переменного/постоянного тока. Эти блоки включают в себя трансформаторы для изменения напряжения, выпрямители для преобразования в мощность постоянного тока и фильтр для удаления части электронного шума от волн высокой и низкой мощности переменного тока. Даже когда мощность меняется с переменного на постоянный, волны остаются, создавая пульсации выходного напряжения более высокого и более низкого напряжения.

В нерегулируемых источниках питания пульсации напряжения остаются в выходном напряжении. Соедините нерегулируемые источники питания с устройствами по выходу, если вы не уверены, нужна ли вам регулируемая или нерегулируемая мощность. Не используйте нерегулируемый источник питания с выходной мощностью, превышающей потребности электрической части, чтобы избежать перегрузки оборудования по мощности, особенно если это устройство имеет электронные компоненты.

На самом деле, если у вас есть электрическое устройство, в котором вы не уверены, что оно нуждается в нерегулируемом или регулируемом питании, будьте осторожны и выберите регулируемое. Хотя пульсации напряжения могут незначительно влиять на большинство обычных электрических устройств, они влияют на электронику. Чтобы не повредить компоненты внутри электроники, вам понадобится блок питания AC-DC с регулятором.

Регулируемые источники питания могут быть линейными или импульсными, в зависимости от механизма, который они используют для уменьшения пульсаций напряжения от источника питания. Импульсные источники питания используют модификацию ширины импульса. Преимущества этой технологии включают возможность добавления адаптеров для использования за границей, более высокую емкость и возможность повышать или понижать напряжение. К сожалению, импульсные источники питания стоят дороже и при переключении иногда создают небольшие электронные помехи. Эти недостатки, однако, не превосходят преимущества импульсного источника питания.

Линейным источникам питания не хватает эффективности и универсальности импульсных. Эти устройства имеют большой трансформатор, который может только понижать напряжение, поэтому они бесполезны, если у вас есть требования к высокому напряжению. Блок большего размера часто выделяет больше тепла по сравнению с импульсным блоком питания, но он тихий и идеально подходит для связи или медицинских учреждений. Если у вас есть старые устройства или вам нужна бесшумная работа, линейный регулируемый источник питания может быть лучшим выбором для сглаживания пульсаций напряжения в форме выходной мощности. Как следует из названия, линейные источники питания работают в одной линии для подачи электроэнергии через систему в одном направлении.

Импульсные источники питания работают по более сложной схеме, что, как ни странно, делает их более эффективными. С этими типами блоков питания вы действительно получаете то, за что платите. Плохо изготовленные регулируемые импульсные модели могут иметь лишь немного меньшую пульсацию на выходе, чем нерегулируемые источники питания. Тщательно оцените модель источника питания и ее конструкцию, прежде чем инвестировать в нее. Эти блоки питания начинаются с питания переменного тока и передают его через выпрямитель для перехода на питание постоянного тока. Затем транзисторы преобразуют мощность постоянного тока обратно в мощность переменного тока, на этот раз с прямоугольной волной. Затем он может двигаться вверх или вниз по напряжению через трансформатор. Наконец, правильное напряжение снова проходит через выпрямитель, чтобы снова превратиться в питание постоянного тока, которое проходит через фильтр для уменьшения пульсаций выходного напряжения.

Регулировка выходной мощности устройства снижает пульсации выходного напряжения, обеспечивая чистое питание постоянного тока. Для устройств, которые в значительной степени зависят от плавного питания без изменений напряжения, необходима регулируемая мощность постоянного тока. Решение о том, нужна ли вам регулируемая или нерегулируемая мощность, не исчезает, если вам нужен источник питания постоянного тока. Благодаря неожиданному способу работы этих устройств вам все равно придется выбирать, нужна вам чистая выходная мощность или нет.

Мощные блоки питания переменного/постоянного тока

Как работает источник питания постоянного тока?

Некоторые устройства запускаются с питанием постоянного тока, например автомобильный аккумулятор или солнечный элемент. Напряжение от источника может превышать потребности подключенного устройства. Поскольку мощность постоянного тока трудно изменить, источники питания постоянного тока часто включают в себя инверторы и выпрямители для преобразования мощности постоянного тока в мощность переменного тока. Мощность переменного тока поступает в трансформатор для изменения напряжения. После того, как источник питания достигает нужного напряжения, электричество проходит к выпрямителю, где оно снова преобразуется в мощность постоянного тока.

Как и в случае с источниками питания AC-DC, для моделей DC-DC могут потребоваться регуляторы для сглаживания сигнала. При преобразовании напряжения в мощность переменного тока в электрическом токе появляются пульсации напряжения. Регулятор уменьшает пульсации выходного напряжения для получения более чистой энергии на выходе. Для устройств, которым не нужно идеально ровное напряжение, можно использовать нестабилизированные блоки питания, которые зачастую стоят дешевле. Однако, если вы должны использовать источник питания постоянного тока для деликатного устройства, вам понадобится более чистый выход регулируемого источника питания.

Посмотрите наши блоки питания постоянного и постоянного тока

Как узнать, является ли источник питания переменным или постоянным источники питания и следите за самим устройством.

Один из способов определить, есть ли у вас блок питания AC-DC или модель DC-DC, — посмотреть на само устройство. Часто входная и выходная информация появляется где-то на поверхности. Если на вход подается переменный ток, у вас есть источник питания переменного/постоянного тока, и у вас есть модель постоянного тока, если вход и выход являются постоянными.

Хотя вы уже знаете, что источники питания переменного тока включают в себя розетки, эта информация становится бесполезной, если у вас есть устройство на борту корабля или в самолете. Как эти части получают энергию? Бортовой генератор или аккумуляторная батарея двигателя могут вырабатывать необходимое электричество. Если вы не уверены в источнике питания устройства, свяжитесь с нами по адресу ACT. У нас есть специалисты, которые помогут вам определить тип блока питания, который вам нужен.

Имеющиеся у вас источники питания так же важны, как и то, что вы питаете. Чтобы защитить ваши электрические устройства от повреждений, снабдите их источниками питания для создания нужного типа напряжения и тока, который требуется устройству, не выходя за рамки вашего бюджета. Если у вас есть вопросы или вам необходимо приобрести блоки питания переменного или постоянного тока, мы можем помочь.

Найдите блоки питания для любых условий в Advanced Conversion Technology

Свяжитесь с ACT, чтобы начать работу

Получите надежные блоки питания, способные выдерживать даже самые экстремальные условия. Нужны ли вам блоки питания переменного/постоянного тока, преобразующие электричество, или блоки постоянного/постоянного тока для изменения напряжения без изменения типа тока, вы можете найти их в ACT. Просмотрите наши варианты, чтобы найти подходящие устройства для ваших нужд.

Хотя мы предлагаем широкий ассортимент блоков питания как в формате AC-DC, так и DC-DC, у вас могут возникнуть особые потребности, требующие определенного варианта. Если вы не можете найти в нашем каталоге идеальные блоки питания, свяжитесь с нами, чтобы мы могли разработать для вас специализированное решение.

Что такое источник питания переменного тока (базовые знания) | tech

Типичный блок питания переменного тока, подаваемый из розетки, не всегда поддерживает постоянное напряжение. К ним относятся колебания напряжения, вызванные изменением потребляемой мощности электрических устройств, подключенных к одному и тому же источнику питания, и кратковременными перебоями в подаче электроэнергии.

Поскольку эти колебания невелики, они не представляют большой проблемы для бытовых приборов с простыми конструкциями, такими как освещение. Однако в случае устройств с электронными схемами или прецизионных инструментов это может привести к таким проблемам, как неисправность. Поэтому необходим стабилизированный источник питания переменного тока, чтобы исключить влияние колебаний напряжения.

Кроме того, в отличие от электрической розетки, регулируемый источник питания переменного тока может обеспечивать различные напряжения и частоты. По этой причине они также используются для моделирования ситуаций, в которых существует вероятность неисправностей, таких как мгновенное отключение электричества, генерация гармоник и скачки напряжения при тестировании электронного оборудования.

Как упоминалось ранее, электричество, подаваемое от блока питания, содержит различные колебания, поэтому необходимо заранее проверить, что тестируемое устройство (ИУ) не будет работать со сбоями в такой среде. Для этой проверки также используется источник питания переменного тока. При проведении испытаний источника питания источник питания переменного тока подходит для фактического тестируемого устройства, и требуется каждое испытание.

Кроме того, это свойство можно использовать для воспроизведения розеток переменного тока в странах по всему миру. При изготовлении электронных устройств с входом переменного тока, которые используются во всем мире, стабилизированные источники питания переменного тока используются для проверки диапазона входного переменного тока в соответствии с условиями электропитания каждой страны и напряжением с соответствующей погрешностью.

Следующие три свойства необходимы для источника питания переменного тока.

  • Стабильность выходного напряжения.
  • Качество выходного сигнала стабильное, на него не влияют колебания входного напряжения.
  • Может обеспечивать стабильную мощность независимо от типа нагрузки или увеличения/уменьшения нагрузки.

Будь то источник питания постоянного или переменного тока, всегда требуется стабильный и заданный выходной сигнал. Но в случае источника питания переменного тока не только напряжение, но и форма выходного сигнала, и подаваемая мощность должны быть стабильными.

Источники питания переменного тока

можно разделить на два типа: стабилизаторы напряжения переменного тока и преобразователи частоты. Преобразователи частоты, с другой стороны, имеют функцию поддержания постоянной выходной частоты или выдачи произвольной частоты.

Поэтому, когда вы имитируете аномалию источника питания, используйте преобразователь частоты с линейным усилителем. Особенности каждого метода приведены ниже.

Тип Метод Маленький размер Эффективность Стоимость Время отклика Коэффициент искажения Прочие характеристики
Автоматический регулятор напряжения (АРН)
Стабилизатор переменного тока
Слидак   Хорошо Хорошо
Переключение ответвлений Хорошо   Хорошо Хорошо
Регулятор фаз Хорошо Хорошо     Бедный Высокая надежность
Высокое искажение
Линейный усилитель     Бедный   Отлично Хорошее качество выходного сигнала
CV и CF
Преобразователь частоты
Линейный усилитель     Бедный Хорошо Отлично Хорошее качество выходного сигнала
Выходное напряжение и частота могут быть изменены в любое время
Переключение Хорошо Хорошо     Хорошо Хороший баланс качества сигнала, размера, эффективности и стоимости
Наши источники питания переменного тока серии DRK, DRS, DRJ
Инвертор
(один диапазон)
Хорошо Хорошо       Некоторые могут выводить постоянный ток.
Инвертор
(широкий диапазон)
Хорошо Хорошо       Некоторые из них могут выводить DC

Итак, как новичку выбрать источник питания переменного тока? Во-первых, давайте посмотрим на современные тенденции. В последние годы блоки питания переменного тока становятся все меньше и меньше, а также существует потребность в более эффективных источниках питания с точки зрения защиты окружающей среды.

В ответ на эту ситуацию компания Matsusada Precision разработала настольный источник питания переменного тока, который является более компактным, чем продукты других компаний. По состоянию на июль 2021 года Matsusada Precision является единственной компанией, которая продает источники питания переменного тока настольного размера, которые может легко переносить один человек.

Серия DRK — это флагманская модель Matsusada Precision, предлагающая не только высококачественную выходную мощность, но также небольшой размер, малый вес и высокую эффективность.

Серия DRJ способна выдавать как постоянное, так и переменное напряжение, и имеет универсальную выходную клемму (розетку), которая удобна для разработки и тестирования продукции за рубежом.

С другой стороны, серия DRJE имеет простые функции. Также важно отметить, что, в отличие от других моделей источников питания переменного тока, он может обеспечивать только выход переменного тока.

Характеристики каждой серии можно резюмировать следующим образом.

  Однофазный выход переменного тока Трехфазный выход переменного тока Выход постоянного тока
Мощный, многофункциональный Серия DRK
Настольный размер и высокая производительность Серия DRS
Настольный, многофункциональный Серия DRJ
Настольный размер, простой Серия DRJE

Обычно источники питания переменного тока выдают только однофазный переменный ток, но источники питания переменного тока Matsusada Precision могут также обеспечивать трехфазный переменный ток путем соединения трех блоков.
