Маркировка фаз – зачем нужна, особенности цветового обозначения в сетях по ПУЭ

Монтаж силовых кабельных линий относится к электротехническим работам, при выполнении которых соблюдение требований действующих нормативов обязательно. Их нарушение нередко приводит к серьезным авариям, таким, как выход из строя дорогостоящего устройства или оборудования. Невыполнение этих требований угрожает здоровью человека, подвергшегося воздействию высокого напряжения. Чтобы исключить возможность поражения персонала переменным током – требованиями ПУЭ предусмотрена маркировка жил питающего кабеля и сетевых шин.

Необходимость в маркировке фазных проводов

Цветовая маркировка проводников в составе кабельного изделия необходима и для того, чтобы при монтаже/ремонте электросетей или оборудования точно знать предназначение каждой жилы. В этом случае все операции по их подключению к нагрузке существенно упрощаются и ускоряются. Вместе с тем снижается вероятность технологических ошибок, связанных с неправильным подсоединением фаз к электроустановке.

Цветовой маркер силовых проводников обязателен для электрических сетей, готовящихся к пуску в эксплуатацию. Он строго регламентируется действующими нормативными документами, включая ПУЭ и целый ряд ГОСТов. К последним относятся ГОСТ Р 50462 от 1992 года в п.3.1.1 которого отмечается, какие цвета изоляции и окраски шин допускается применять. Соответствие цветов и буквенных обозначений каждой из фаз определяется ГОСТом 28763 от 1990 года.

При отсутствии такой маркировки ни одна проверяющая комиссия не допустит к эксплуатации вновь вводящуюся или восстановленную электрическую сеть. При использовании проводников в одинаковой изоляции допускается помечать их специальными кембриками соответствующего цвета, одеваемыми на концы монтируемой жилы.

Маркировка фаз в кабеле по ПУЭ

Согласно ПУЭ для каждого электрического проводника, входящего в состав силового питающего кабеля предусмотрен “свой” цвет изоляционного покрытия. До последнего времени фазные жилы “распознавались” по следующим признакам:

• Фаза A или L1 маркировалась желтым цветом.
• Для фазы B или L2 предназначалась зеленая расцветка.
• Фазный провод C (L3) помечался красным цветом изоляции.

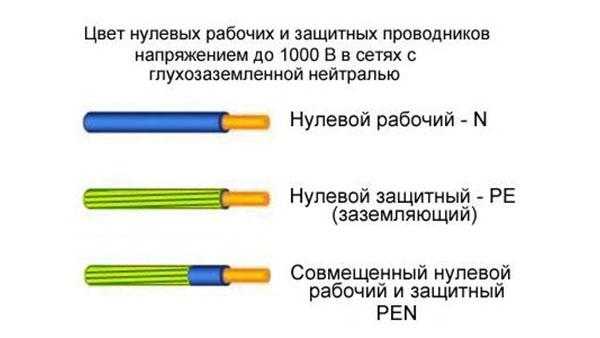

Нулевой рабочий проводник маркировался синим, а нулевой защитный – чередующимися узкими зелеными и желтыми полосками

Сегодня общепринятая система обозначений постепенно приводится в соответствие с европейским стандартом МЭК 60445. Согласно ему фаза A помечается коричневым цветом, B – черным, а C – серым.

Нулевой рабочий и защитный проводники имеют те же цвета, что предписываются ПУЭ. Новая система маркировки проводов разработана с тем расчетом, чтобы фазные проводники ни при каких обстоятельствах нельзя было спутать с нулевой жилой.

Порядок маркировки проводников в электрических сетях

К самым распространенным схемам организации действующих электросетей относятся:

• Трехфазная питающая силовая сеть на напряжение 380 Вольт.
• Однофазная подводка на 220 Вольт.
• Линии питания постоянным током.

В каждой из них используется заданное количество токопроводящих жил, определяемое функциональным назначением данной системы.

Порядок маркировки проводников в трехфазной цепи

В силовых трехфазных системах обычно задействуется от 3-х до 5-ти проводов, обеспечивающих не только передачу полезной мощности, но и защиту от поражения электрическим током. Эту функцию выполняет специальный защитный провод (PE), отличающийся особо выделяющейся маркировкой (чередующиеся зеленые и желтые полосы). В сетях с изолированной нейтралью нуль (N) отсутствует совсем. Поэтому в них задействованы только три шины, каждая из которых маркируется по уже рассмотренному выше фазному признаку.

В системе заземления типа TN-C-S, для которой характерно совмещение нулевого рабочего и защитного проводников, общее число жил равно четырем. При раздельной прокладке этих шин потребуется пять проводов (считая землю), каждый из которых будет иметь соответствующую маркировку.

Порядок маркировки проводников в однофазной сети

В бытовых однофазных сетях, как правило, задействовано всего два проводника. Первый из них представляет одну из фаз (A, B или C), а второй является рабочим нулем. Их цвет выбирается согласно действующим стандартам.

Требованиями ПУЭ для подводки электрического питания к жилым домам предписывается прокладка третьего (защитного) провода.

Однако условия эксплуатации типовых бытовых сетей без обустроенного около дома надежного заземления не всегда позволяют сделать это.

Порядок маркировки проводников в линиях постоянного тока

В цепях постоянного тока, где отсутствуют фазные проводники, применяется особая маркировка. Для них характерно наличие только двух рабочих шин: положительной и отрицательной. Первая обычно маркируется красным цветом, а вторая – синим.

Правила соблюдения маркировки фаз при монтаже

В зависимости от условий предстоящего монтажа, а также при наличии вспомогательного материала профессиональные электрики используют соответствующий вариант маркировки. Если кабель с набором проводов монтируется впервые – специалисты рекомендуют приобрести провода, изоляция которых имеет соответствующую расцветку.

Если провода или кабели уже находятся в эксплуатации (заведены в распределительные устройства) – маркировка осуществляется одним из следующих способов:

1. для различения жил одинокого цвета (в самонесущем проводе СИП, например) используются отрезки ПВХ трубок различного диаметра с буквенными надписями;
2. тот же вариант, но реализуемый путем применения отрезков термоусадочных трубок;
3. навешивание на проводники бирок из плотного картона с указанием назначения каждой конкретной жилы.

Во втором и третьем случаях надписи заклеиваются (изолируются) прозрачным скотчем, обеспечивающим их долгую сохранность.

Первый и второй способы маркировки гарантируют плотное прилегание меток к защитной оболочке кабеля, исключая их обрыв при протягивании через трубы.

Особенности цветовой маркировки шин в соответствие с последней редакцией ПУЭ

Требования нормативного документа распространяются на отдельные изолированные или неизолированные проводники, которые согласно п.1.1.29 должны быть обозначены цветами и цифрами в соответствии с положениями ГОСТ Р 50462. Маркировка фаз выполняется с обязательным соблюдением следующих правил:

• цветовое обозначение выполняется по всей длине распределительной шины;
• делать это следует и в том случае, если оно используется для интенсивного охлаждения материала или для его антикоррозионной защиты;
• в особых случаях можно наносить цветовое обозначение не по всей длине шин, а только непосредственно в местах их соединения.

Если доступ к неизолированным шинам, находящимся под напряжением, ограничен – допускается не обозначать их ни одним из предложенных способов.

В этом случае уровень безопасности и наглядности при работе на электроустановке не должен снижаться.

Помимо этих требований, ПУЭ обязывает присваивать специальные обозначения нулевым защитным проводникам. В электроустановках с действующим потенциалом до 1 кВ они должны иметь буквенную маркировку PE. Одновременно с этим их следует помечать цветом путем нанесения на поверхность шины чередующихся продольных или поперечных полос желтого и зеленого цветов.

Требованиями оговаривается ширина полосок, которая должна быть примерно одинакова. Нулевые рабочие шины помечаются буквенным индексом N и голубым цветом. Для совмещенных проводников используется маркировка PEN и специальное цветовое обозначение (голубая расцветка по всей длине плюс зелено-желтые полоски на концах).

Нужен качественный кабель?
Отправьте заявку и мы предложим лучшую цену!

Отправить заявку

Зачем нужна цветовая маркировка проводов.Какой цвет фаза и ноль

Начинающие и опытные электрики до начала работ готовят необходимые материалы, в том числе определяют метраж расходных материалов. Цветовая маркировка проводов для подключения фазы, заземления и нуля поможет не растеряться при подготовке к мероприятиям тем, кто собирает схему впервые.

Цветовая маркировка проводов

Заводские стандарты

Традиционно при создании трехфазных сетей все кабели имели раскрас согласно нормативной документации прошлых лет. В проводке, которой более 7 лет, согласно ПУЭ строго соблюдалась следующая маркировка:

• желтая, возможна зеленоватая продольная прожилка — Фаза А
• выраженного зеленого колера, иногда неонового оттенка — Фаза В
• красная.- Фаза С
• допускается сизого или нейтрального серого тона — Ноль

Распространенная трехфазная проводка обозначалась аббревиатурой Ж-З-К.

Если вы имеете дело со старой разводкой времен СССР, то колер проводников будет только монохромным: черным или белым. Электромонтеры рекомендуют не рисковать — нужно при расключении дать питание и определить вид жил электрического провода при помощи контрольки.

Какие провода лучше использовать для проводки в квартире. Большая сравнительная статья тут.

С 2011 года на территории РФ стал функционировать ГОСТ РФ 50462-2009. В нем предусмотрены новые цвета для промышленных проводников. Для фаз допустимы оттенки: А — классический коричневатый, В — насыщенный черный, С — серый, приближенный к «металлик». Но контрастность таких материалов оказалась неудобной, и электрики при монтаже стандартных систем по-прежнему предпочитают формуле К-Ч-С старую Ж-З-К гамму. Яркие жилы лучше видны при любом освещении, контрастность оформления дает быстрое понимание ситуации.

Буквенное обозначение упрощает распознавание нюансов схем: A — это L или L1, B — только L2. C — L3, а ноль —N. Поэтому сведущему умельцу сразу будет понятно какого цвета провод фаза при составлении цепи.

Согласно общепринятым стандартам при создании электрических цепей переменного либо постоянного тока с применением проводников с защитой допустимы все вышеназванные оттенки.

Множество колеров проводников может применяться при подключении промышленных усложненных объектов. Для бытового использования монтируется стандартный трехфазный вариант.

Комплектация евророзетки подразумевает наличие трех составляющих: яркого фазного (он может быть красным, лиловым, коричневым или другого сочного тона), безопасного для человека нуля сине-голубого оттенка, защиты в желтом или зеленом колере. Маркировка проводов признается только общепринятая.

Цветовая маркировка проводов

Цвет фазного провода

При монтаже проводки или проверке старых схем цветовая идентификация ускорит процесс. Для правильного подключения оборудования применяют соответствующий вариант тона согласно нормативным документам.

При наличии одной фазы и нуля фазная часть определяется по коричневому кожуху. По ПУЭ можно применять: бирюзу, оттенки красного, лиловый, серый, апельсиновый, розовый и монохром (черный земля и остальные варианты белого цвета). Зато нуль — синий, а защита с чередующимися полосами желтого и зеленого.

Быстрый и проверенный способ от экспертов, как подключить розетку

Буквенные обозначения можно уточнять при помощи специальных полимерных маркеров. Для фазы используются все разновидности, кроме двухцветной комбинации зелено желтого цвета. Такие аксессуары популярны в быту, когда умельцы выполняют несложную работу для себя, а самым бюджетным является кабель с белой изоляцией. На производстве, подключении агрегатов, которые используют пользователи, требуется строгое следование ГОСТу и международных стандартам: только так можно избежать нештатных ситуаций.

Если работаете с сетью постоянного тока, то шины две: + и -. Синяя — минусовая, красного цвета — это +, средний М — голубой. Если сначала идут 3 провода, а два ответвляются от этой цепи, то + будет того же колера, что и в предшествующей постоянной сети.

В старых розетках советских времен нет заземления, поэтому вскрыв подобное устройство умелец увидит голубоватый рабочую нулевую шину и любой другой проводник. Устаревшая система заземления PEN — риск поражения электротоком.

Евростандарт уже предусматривает защиту — здесь идут 3 провода в желто-зеленом окрасе. В розетках по правилам он находится слева, а в конструкции выключателя — снизу.

Цвет провода фазы

Цвет нулевого провода

Установленные цвета заземляющего провода определены нормативом: обязателен желтый или желто-зеленый кожух. Зеленые полосы тянутся вдоль по шву или быть поперечными. Поскольку при начальной работе могли руководствоваться нормативами прошлых лет, то допустима только желтая или только зеленая маркировка проводов.

Что делать если человека ударило током? Это должен знать каждый, читать всем!

Таким же образом земля помечается на чертеже, обозначаются контакты подключения. Подобные жилы — нулевая земляная защитная — призваны снижать вероятность удара током.

Настояний «нуль», второе название — нейтраль, только синий, реже — голубой, иногда с чередующимися сине-голубыми полосками. Преимущество разметки: на чертеже нейтральный вариант может быть только такого оттенка! На схеме — он синий с пометкой N. Нулевой рабочий контакт в составе гибких многожильных сплетений имеет светлый тон, в других случаях приемлем яркий оттенок. Он нужен для выравнивания напряжения разных фаз.

Цвет провода нуля

Зачем нужна маркировка проводов

Маркировка наносимая изоляцией или контролькой— это удобство для электрика, оперативный монтаж и ремонт, а также абсолютная безопасность работника и простого обывателя. У них разное предназначение:

• Фаза — это подвод тока к оборудованию, розетке.
• Нуль — отведение к источнику.
• Защитный нуль подключают, чтобы «оттянуть» ток во время короткого замыкания и направил его «в землю». Человек окажется вне опасности.

При наличии сомнений в правильности обозначений, работе с монохромными шинами, других нестандартных ситуациях в быту и на производстве необходимо при помощи аппаратуры отыскать нужный жильный провод, прозвонить сеть.

Лучшие производители розеток и выключателей для вашего дома. ТОП самых покупаемых, по мнению покупателей.

Подойдет пробник, индикаторная отвертка. Рукоять инструмента изготовлена из диэлектрического материала, а внутри расположен диод. Прибор определяет наличие напряжения и его отсутствие. Для серьезных мероприятий нужна иная аппаратура с расширенными возможностями. После точного определения используйте ПВХ-кембрики для приведения к ГОСТу. Такое изоляционное нововведение — это термоусадочная трубка, которую можно заменить изолентой.

При выполнении подобных мероприятий обязательно нужно обесточить систему, а концы зачистить. Только после принятых мер можно снова включить ток и приступать к проверке. Посредством цвета новыми ПВХ-маркерами устанавливается назначение компонентов схемы. Пластиковые маркеры с разметкой — указатели, приводящие разводку в соответствие с принятыми нормами.

Для уточнения и обозначения посредством цвета «земли» и «нуля» кембриков используют Омметр на «защите» значение не превысит 4 Ом.

Цветовая маркировка проводов нужна, чтобы каждый пользователь мог безошибочно определить вид сети, ее уровень безопасности. Профессионалы в экстренных ситуациях благодаря цветовому обозначению справятся с аварийными ситуациями.

Маркировка кабельных линий, проводов
