Содержание

как устроена и зачем нужна

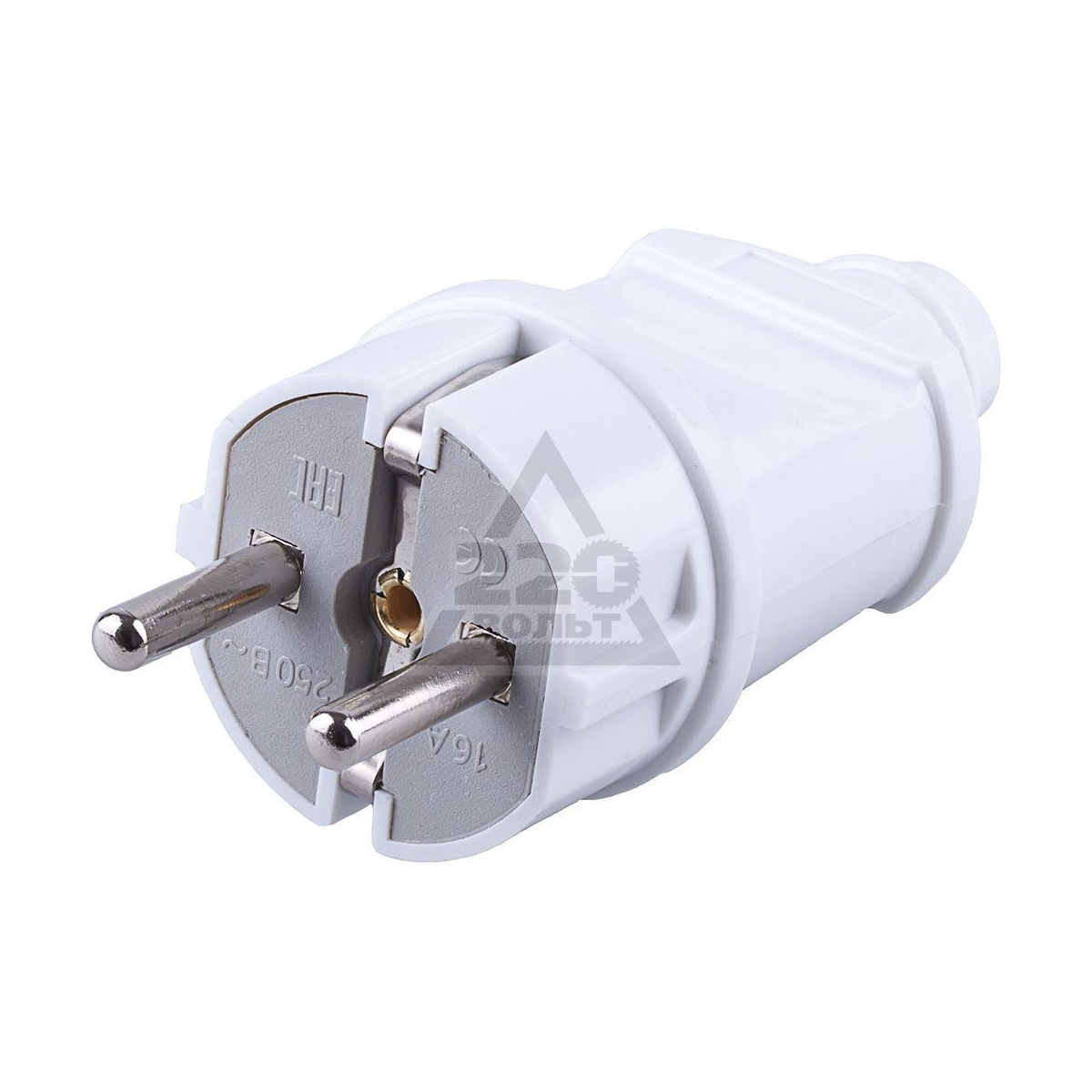

В продаже представлены бытовые разъемы, электрические штепсельные вилки, гнезда разных моделей. Типы – обычные, с заземлением, кольцом, тройником, разным набором гнезд. Внутренние механизмы помещаются в корпуса из высокотехнологичного специального пластиката, резины. Подробнее о том, зачем нужна вилка с заземлением, и как она применяется – далее.

Назначение

Вилки электрические с заземлением предназначаются для разъемных подключений приборов к общей сети. В их состав входят штепсельная вилка, розетка. Розетка представляет отдельную часть соединения, которая дает питание за счет непосредственного контакта с сетью.

Вилка предполагает контакт со стороны электрического прибора, поэтому параметры соединений должны совпадать.
Евровилка с заземлением должна отвечать таким требованиям:

  • иметь надежный контакт;
  • идти с качественной электроизоляцией;
  • иметь правильную поляризацию;
  • защищать от прикосновенией;
  • технически исключать возможность неправильного подключения.

Важны для вилок негорючесть, хорошая защита от чрезмерных нагрузок, соблюдение правильного порядка подключений контактов. Обычные вилки электрические с заземлением имеют высокий защитный класс, хорошую электробезопасность. Конструкции стандартно разборные, к ним подключают электрошнуры на 2-3 жилы с сечением не более 2.5 мм. Также вы можете выбирать другие евровилки с заземлением с учетом текущих требований к конфигурациям и размерам.

Типы

Электровилка с заземлением бывает двух типов:


Независимо от формы, содержание будет одинаковым. Неразборные устройства выигрывают у разборных в плане надежности, удобства в применении. Максимальная эластичность позволит не переживать о том, что внутрь попадет влага, контакты замкнут или окислятся. Стандартная неисправность таких изделий – перегиб в основе разъема. Но ремонт таких вилок не невозможен.
Другие параметры угловых вилок с заземлением:

  • штыревые контакты – 2 или 3;
  • форма – от плоской до многоугольника.

При выборе обязательно учитывайте фактор безопасности. Практически каждая современная вилка с заземлением идет в стандартном комплекте сразу – обычные, где присоединяется пара проводков, не используются. Обращайте внимание на контакты – они бывают медными, стальными или оцинковаными, никелевыми, оловянными с гальваникой.

Порядок монтажа

Вилка угловая с заземлением устанавливается по такой схеме:

  1. К одному контакту вилки подключается фаза, которая подает напряжение на потребитель.
  2. К другому контакту подключается провод с нулем. По нулевым, нейтральным контактам в идеале должен идти ток одинакового номинала. В случае замыкания он увеличивается, срабатывает защита. Соединение нейтрали с корпусом либо контуром заземления запрещено.
  3. Третий заземляющий контакт подключается к заземляющему проводу. Непосредственной связи с фазными проводами он не имеет. Он неразрывно связан с теми частями конструкции, которые являются заземлением.

Поскольку в производстве вилок электрических с заземлением разных странах единого стандарта нет, то разновидностей вилок много. Вот некоторые типы питания в других странах:

  • 110-127 В и 60 герц – США;
  • 220-240 В, 50 герц — евровилка с заземлением.

В России за единый стандарт принимают евро вариант, а не американский.

Стандарты разъема А

Вилка угловая с разъемами А типа используется в Японии, Америке. В американском варианте штырьки имеют разную толщину, в японском одинаковую. Другое название – Class II. Азиатская вилка в американскую розетку входит, но не наоборот. Вот пример американской вилки. Если стандарт вилки или розетки не совпадает с российским, то применяют переходники.

B категория

Мощные устройства для бытового применения с потребление тока 15 ампер. Другое название – Class I. Есть заземляющий контакт, В разъемы применяются намного чаще, чем А.

Класс C

Другое название — советская, поскольку данные устройства повсеместно применяли в СССР.

Вилка с заземлением евро типа в разъем С не войдет, классификатор – CEE 7 / 16.

Отечественные устройства

Вилка, производимая в России, должна отвечать стандартам ГОСТ 7396. Технические параметры наносятся на корпус – это напряжение, частота, ток. Группы устройств данной категории:

  • CEE 7 / 16 либо C 5 с контактами 4 мм, изолированными от корпуса, рассчитанными на предельные значения тока 6 Ампер;
  • CEE 7 / 17 – тут вилка относится к C 6 классу, имеет утолщенные штырьки, предельный ток 10 Ампер.

Старые вилки C1 — b комплектуются штырьками 6 мм в толщину, заземления не имеют.

Особенности подключения

Вилки электрические с заземлением нужно подсоединять строго с учетом параметров подключаемого устройства, токовых возможностей штекерной части. Вилка с заземлением евро – наиболее безопасный вариант, другие применять нежелательно.
Обязательно предварительно узнать мощность подключаемого устройства ( и рассчитать силу тока, который будет протекать через контакты вилки). Например, простую вилку присоединять к варочной индукционной поверхности нельзя, поскольку варочная поверхность расходует в районе 7 КВт, и не каждая вилка выдержит данные нагрузки. Ток можно посчитать по нижеприведенной формуле.

Для духового шкафа, электрического бойлера расчеты проводятся аналогичным образом.

Инструменты

Чтобы подключить вилку с заземлением евро, возьмите:

Вспомогательные аксессуары обычно не требуются.
Порядок действий: стандартная схема
Рассмотрим, как подключить вилку 220 В с заземлением поэтапно:

  1. Берите кабель – например, круглый 3*1.5 мм.
  2. Раскручивайте корпус – сбоку либо снизу.
  3. Зачистите провода от изоляции – получить нужно три жилы с зачищенными проводками на концах (1 см достаточно).
  4. Разбирайте, выкручивайте контактную группу, присоединяйте к штыревым контактам нуль и фазу (заземление – это контакт сбоку).
  5. Синий и коричневый проводки включите в контакты, желтый к заземляющему контакту.
  6. Контакты протяните, чтобы проводки сидели плотно.
  7. Уложите части, соберите корпус, закрутите крепежный винт.

Проверьте качество сборки.


Как подключить провод к вилке с заземлением видео смотрите ниже:

Замена поломанной евровилки

Порядок действий при переломе штырьков, оплавлениях:

  1. Срезайте вилку, подлежащую замене, снимайте наружную изолирующую оболочку провода.
  2. Зачищайте 3 жилы на 20 мм, скручивайте их, зачистите до 10 мм изоляции проводков – этого хватит для самостоятельной подключения новой вилки. Бокорезами откусите ненужное.
  3. Чтобы улучшить контакт плоскогубцами, (если провод одножильный, жесткий), загните медные концы провода, присоединяйте провода.
  4. Шнуры для подключения стиральных машин, холодильников, другой техники имеют три контакта, разделяемых цветами. Ноль – это синий цвет изоляции провода, заземление – желтый и зеленый, фаза – последний (оттенки возможны разные, обычно коричневый). Для корректной замены нужно присоединить землю к контакту по центру, остальные два к штырям, какой куда роли не играет.
  5. Зажмите кабель перемычкой из пластика – она зафиксирует его в области посадки.
  6. Собирайте корпус евровилки, скрепляйте конструкцию винтом.

Как видите, порядок действий простой, нужно только соблюдать последовательность.

Замена старой электровилки

Если проводка в квартире старая без заземляющего провода, и необходимо заменить вилку на вилку без заземляющего контакта, то для замены нужно будет применять другую схему:

  1. Срезайте вышедшую из строя старую электровилку.
  2. Снимайте наружную оболочку провода, зачищайте концы до 20 мм, откусывайте излишки.
  3. Крепите жилы по аналогичной выше схеме, формируя из зачищенных концов кольца, как на фото.
  4. Включайте пару проводников в вилку без привязки к полюсам. Если в шнурке 3 проводка, желто-зеленый нужно будет срезать – для его подключения мест нет.
  5. Зажимайте пластину и собирайте корпус.

Технология замены электровилки с заземлением простая, главное правильно присоединить жилы. Для этого учитывайте стандартную цветовую маркировку проводов.

Цвет провода заземления. Какого цвета провод заземления

Бродя по просторам интернета, часто встречал, что многие пользователи задают такой вопрос, какого цвета провод заземления? Честно говоря ответа на него я и сам не нашел поэтому решил об этом написать по подробнее.

Цветовая раскраска изоляции проводов это один из видов их маркировки. Изоляция окрашивается в разные цвета для того чтобы можно было визуально определить их название и принадлежность (в сетях однофазного и трехфазного тока).

Благодаря такой цветовой маркировке значительно упрощается монтаж, особенно с большим количеством проводов (например, в электрощите).

Цвет проводов электропроводки играет очень важную роль во время проведения электромонтажных работ. Однако стоит отметить, что еще начиная со времен существования Советского Союза, цветовая маркировка у проводов не отличалась особо жесткой регламентацией. Преимущественно это было заметно в бытовой электропроводке, где к стати говоря и в наше время не все придерживаются особых правил цветовой маркировки при монтаже.

В промышленных электроустановках придерживаются четкой маркировки, так как там электроэнергия передается по трем фазам, которые окрашиваются в желтый, зеленый и красный цвет, здесь неправильная маркировка может привести серьезным последствиям и выходу из строя дорогостоящего оборудования.

Какого цвета провод заземления

Провода в кабеле имеют разные назначения. Это назначения следует учитывать во время выполнения соединений между проводами, а также для того, чтобы правильно подключать электроприборы. На самом деле очень легко избежать ошибок во время подключения, так как в кабеле у каждого провода свой собственный цвет. Необходимо придерживаться такого простого правила, как: «Во время соединения проводов, не меняй их цвет».

Согласно правилам, в бытовой электропроводке:

  • - фазный провод L - имеет коричневый или красный цвет;
  • - нулевой рабочий N - (или как его называют «нейтральный» или «ноль») окрашивается в синий цвет;
  • - нулевой защитный PE - (заземляющий проводник) окрашивается в желто-зеленый цвет.

Согласно правилам ПУЭ 1.1.29 - цвет провода заземления желто-зеленый.
Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т.ч. шины, должны иметь буквенное обозначение "PE" и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины желтого и зеленого цветов.

Ошибок в соединении участков электросети можно избежать, если соединять коричневый провод с коричневым, синий провод с синим и так далее. Именно по этой причине в подавляющем большинстве кабелей изоляция всех проводов отличается своим собственным цветом. Также заметим, что провод, который окрашен в зелено-желтый цвет, будет постоянно использоваться в качестве заземляющего, то есть его нужно подсоединять лишь на клемму заземления.

Если для монтажа используется без цветные провода например марки ППВ плоский трехжильный с одинарной изоляцией, то у электриков правилом хорошего тона принято считать

заземляющим проводником среднюю жилу.

Еще один пример как правильно выполняется расцветка проводов. Как видно на фото на шину заземления подключены соответствующие провода и цвет провода заземления является желто-зеленым.

Понравилась статья - поделись с друзьями!



Цвета проводов: заземление, фаза, ноль

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной оболочкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами: фаза, ноль и заземление.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом, реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка "РЕ". Так же можно встретить провода зелено-желтого цвета с маркировкой "PEN" и с синей оплеткой на концах провода в местах крепления - это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Цвет фазы

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления - нет. Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и "прощупываем" другим контактом провода, если мультиметр показал 220 вольт это - нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой "А" обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник - медный.

Буквами "АА" обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

"АС" обозначается в случае дополнительной оплетки из свинца.

Буква "Б" присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

"Бн" оплетка кабеля не поддерживает горение.

"В" поливинилхлоридная оболочка.

"Г" не имеет защитной оболочки.

"г"(строчная) голый влагозащищенный.

"К" контрольный кабель, обмотанный проволокой под верхней оболочкой.

"Р" резиновая оболочка.

"НР" негорящая резиновая оболочка.

Сечение проводов и допустимая нагрузка

  • < Назад
  • Вперёд >

Какого цвета провод заземления в трехжильном проводе

Правила устройства электроустановок закрепляют положение относительно того, что изоляция земли должна иметь желто-зеленый оттенок.

Таким образом обозначение заземления осуществляется при помощи разноцветной маркировки проводов — это осуществляется с целью облегчения монтажа электропроводки. При монтаже электроустановок используют кабель с тремя проводами.

Каким образом обозначается заземление?

Обозначение кабеля заземления выполняется при помощи буквенного и цветного обозначения проводников защитного заземления.

Теперь мы рассмотрим какого же цвета провод заземления в трехжильном проводе.

Цвет провода заземления — практически во всех случаях обозначается желто-зеленым цветом, оттенком. Бывают случаи когда встречаются цвет кабеля заземления как желтый так и зеленый. Цвет провода заземления в вилке обозначается желтым цветом.

Условное обозначение заземления представлено в виде маркировки «РЕ». Бывают встречаются провода зелено-желтого цвета с маркировкой «PEN».

Буквенное и цветовое обозначение проводников защитного заземления

  • «А» — указывает, материалом сердечника выступает алюминий, когда отсутствует эта буква, тогда материал сердечника — медь.
  • «АА» — указывает на трехжильный провод с материалом сердечника алюминий и дополнительным покрытием из алюминия.
  • «АС» — указывает на дополнительное покрытие из материала свинец.
  • «Б» — обозначает гидрозащищенный провод и наличие дополнительного покрытия из двухслойной стали.
  • «Бн» — покрытие провода не подвергается горению.
  • «В» — поливинилхлоридная оболочка.
  • «Г» не имеет защитной оболочки.
  • «г»(строчная) голый влагозащищенный.
  • «К» контрольный кабель, обмотанный проволокой под верхней оболочкой.
  • «Р» резиновая оболочка.
  • «НР» негорящая резиновая оболочка.

У многих людей возникает вопрос зачем нужно цветное обозначение проводников защитного заземления? При помощи цветного обозначения заземления любой электрик, даже новичок сможет быстро найти фазу, ноль и заземление проводя монтаж. Если же вы неправильно соедините необходимые контакты между собой, возможно возникновение непредсказуемых последствий, это может быть как короткое замыкание, так удар человека электрическим током.

Главной и наиболее важной целью нанесения цветового обозначения – является уменьшение длительности подсоединение необходимых контактов и тем самым гарантирование благонадежных предпосылок во время осуществления электромонтажных работ. По состоянию на сегодняшний день, согласно Правилам устройства электроустановок и европейским стандартам, любая жила должна иметь четко указанный цвет, т.е. за каждой жилой закреплен определенный цвет.

Нейтраль независимо от того однофазная это электрическая сеть или же трехфазная всегда имеет голубую или синюю окраску. Ноль на электрической схеме маркируется латинской буквой «N». Нейтраль тоже называют нулевым или нейтральным рабочим контактом.

Все для заземления ищите на АВС-электро: https://avselectro.ru/catalog/4193-sistemy-molniezashity-i-zazemlen.

Провод фазы

Этот провод в зависимости от производителя маркируется следующими цветами:

  • белый;
  • бирюзовый;
  • черный;
  • коричневый;
  • розовый;
  • красный;
  • фиолетовый;
  • оранжевый.

Самые распространенные цвета для обозначения фазы – черный, белый и коричневый.

Несмотря как бы то ни казалось простоту, цветовое обозначение обладает рядом характерных признаков, которые провоцируют у электриков-новичков ряд определенных вопросов:

  1. Что такое PEN?
  2. Как определить фазу, заземление и ноль, если изоляция имеет не унифицированную окраску или же вообще бесцветна?

Рассмотрим каждый пункт по отдельности.

Что собой представляет PEN? Система заземления типа TN-C, которая на сегодняшний день сильно устарела, рекомендует совмещать заземление и нейтраль. Главное достоинство такой системы – это быстрота осуществления электромонтажных работ. Минус такой системы состоит в том что, это довольно большая вероятность удара электрическим током при осуществлении монтажа проводки в квартире или доме. Основным цветом для маркировки совмещенных проводов используется – желто-зеленый, однако на конце изоляции присутствует синий цвет, который используется для нулевого кабеля.

Зачастую возникают ситуации, когда при ремонтных работах с бытовой электрической сетью в действительности все проводники одного цвета. Сразу же возникает вопрос, как в такой ситуации выяснить где расположен необходимый проводник?. Когда однофазная сеть, в которой есть только две жилы, без заземления, необходимо только наличие специальной индикаторной отвертки. Сперва потребуется выключить полностью электричество в распределительном щитке. После чего нужно приступить к зачищению кабеля и развести его по сторонам. После чего можно включить электричество и поэтапно индикатором проверить каждый кабель. В том случае когда при касании индикатора лампа на отвертке засветилась, следовательно – это фаза, соответственно вторая жила — это ноль.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Похожее

с заземлением по цветам, на два или три провода

На чтение 9 мин. Просмотров 4.9k. Опубликовано Обновлено

У каждого современного человека дома и на работе насчитывается более десяти электрических приборов, которые значительно упрощают жизнь и делают ее более комфортной. Чтобы устройства функционировали, их требуется подключать к электрической сети. Для этой цели были изобретены и изготовлены разные модификации электроизделий, они обеспечивают непрерывную передачу тока на силовые агрегаты бытового прибора.

Виды электрических вилок

Электрическая вилка евростандарта

Прежде чем выяснить, как собрать вилку розетки, нужно ознакомиться с их разновидностями. По своей конструктивной особенности электрические вилки мало чем отличаются друг от друга. Основное их отличие может быть в оформлении и строении. Самыми распространенными разновидностями, которые часто монтируют в быту, являются следующие модели:

  • без заземления;
  • разборные модели;
  • с заземлением;
  • неразборные модификации;
  • евростандарт;
  • обычного типа.
Вилка с заземлением

Разборные модели самые востребованные, обусловлено этой высокой функциональностью и возможностью при необходимости заменить электрическую вилку. У неразборных моделей корпус литой, поэтому разобрать его не представляется возможным. Во время ремонта провода требуется обрезать у основания.

Все чаще в российских домах устанавливают розетки европейского образца. Чтобы обеспечить надежное соединение и непрерывную подачу тока, требуется вилка соответствующего стандарта.


Каждый электрический прибор – это потенциальная угроза здоровью и жизни человека. Чтобы предотвратить возможное поражение, вилки обязательно оснащаются заземлением, которое гарантирует безопасность при эксплуатации. Угловая евровилка CEE 7/16

Однако отличаются вилки не только по конструктивным особенностям. В настоящее время на отечественном рынке выпускается вилки двух видов со шнурами типа С по ГОСТу. На неразборном корпусе каждого изделия должна быть маркировка, в которой перечислены все технические характеристики – допустимые показатели напряжения питающей сети, величина допустимого тока.

  • С5 – аналог вилок европейского образца СЕЕ 7-16, имеют круглый штырь диаметром 4 мм, который сводится к свободным концам, длина изоляции 10 мм от корпуса. Вилка предназначена для тока нагрузки не более 6 А, не оснащена заземляющим контактом.
  • С6 – также аналог вилок европейского образца СЕЕ 7-17, оснащены круглым штырем диаметром 4,8 мм, встречаются модификации с заземляющим и без заземляющего контакта, вилка рассчитана на силу тока не более 10 А.

В России эксплуатируется большое количество приборов со шнурами, которые оснащены разборными вилками типа С1-В с круглым штырем диаметром 4 мм, рассчитан на ток нагрузки до 6 А, заземляющий контакт отсутствует.

Конструктивные особенности

Устройство электрических вилок делится на несколько видов. С техническими характеристиками, преимуществами и недостатками каждой нужно ознакомиться более детально.

Устройство неразборной вилки

Монолитная вилка

Конструктивные особенности неразборных модификаций везде одинаковые. Штыри установлены с интервалом в 19 мм в планку, изготовленную из пластмассы, в нее запрессованы проводники. Планка оснащена двумя выступами, задача которых – обвод провода. Обвод важен тем, что исключает вероятность обрыва шнура вилки, если к нему была приложена значительная сила.

Провод и штыри заливают расплавленной пластмассой. Это обеспечивается высокую степень герметичности корпуса с надежно зафиксированным в нем сетевым шнуром.

Устройство разборной трехполюсной конструкции

Еще не так давно для подключения электрических приборов использовались только разборные конструкции. Сегодня их использует все еще большое количество россиян. Без такой детали не обойтись, если потребуется заменить литой механизм, который вышел из строя. Преимущество такой вилки заключается в ремонтопригодности и возможности использовать ее многократно. Ее без особых усилий можно демонтировать и установить на другой шнур.

Устройство конструкции типа С1-В

Строение электровилки типа С1-В

Эта конструкция невероятно проста в своем исполнении. Она состоит из двух половин пластмассового корпуса, двух штырей из латуни, крепежных деталей и прижимной планки.

Конструктивные особенности разборной конструкции типа С6

Конструкция тоже не отличается особой сложностью. Модификации бывают с заземляющим контактом и без. Рассчитаны на эксплуатацию приборов мощностью не более 220 Вт. Штыри изготовлены из латуни, на них напрессованы контактные площадки с резьбой для прикручивания проводов. Штыри крепятся к основанию вилки. В корпусе дополнительно может устанавливаться заземляющий контакт, который имеет форму полосы из латуни. Также имеется планка для надежного крепления провода с пластиковой прокладкой.

Как поменять вилку на проводе

Починить вилку для розетки несложно, однако во время выполнения работ очень важно следить за соблюдением техники личной безопасности.

Как разобрать вилку электрическую типа С1-В

Требуется подготовить концы проводов к подключению. Для этого обрезается шнур с интервалом не более 5 см от вилки. Если вилка из-за ненадежного соединения перегревалась, как правило, изоляция в этих местах становится жесткой и подлежит замене. На концах провода формируются колечки. После этого на винты устанавливаются пружинные гроверы и плоские шайбы. Теперь эту конструкцию можно вставлять в винты.

Винт требуется вкрутить в штырь до самого упора. Аналогичным образом провод подсоединяется ко второму штырю. Монтируются они выступами в корпусе в специальные углубления. На провод накладывают планку и с помощью двух винтов прижимают к корпусу. Если изоляция тонкая, чтобы предотвратить ее протирание в месте выхода из конструкции, рекомендуется поверх изоляционного слоя надевать полихлорвиниловую трубку или резиновую.

Замена электровилки типа С1-В

В завершение соединяют половинки корпуса и стягивают их гайкой с винтом. Если двум половинка провода мешают плотно соприкоснуться, их нужно отодвинуть.

Как подключить к проводу трехполюсную вилку С6

Подготовка провода к подключению осуществляется аналогичным способом, что и в предыдущем разделе. Технология сборки такая же.

Если в комплекте отсутствуют вилки гроверов, их обязательно следует установить. Провод желто-зеленого окраса можно подсоединять исключительно к заземляющему контакту. Как правило, он расположен посередине между контактными площадками штырей.

В двухполюсном шнуре не предусмотрен контакт заземления, следовательно, в вилке это место останется свободным.

Особенности замены разных видов электрических вилок

Замена конструкции европейского образца

Этапы замены электрической вилки европейского образа

Как правило, необходимость в замене возникает, когда была нарушена целостность одного из штырьков. Технология достаточно простая:

  1. Замена начинается с демонтажа старой евровилки и удаления внешней оболочки с провода. От конца удаляется не менее 5 см.
  2. Каждая жила провода зачищается приблизительно на 15 мм. Этой длины будет достаточно для подключения проводов в конструкции европейского образца.
  3. Все оголенные жилы обрезаются таким образом, чтобы длина оголенных проводов была не более 10 мм. Этого достаточно, чтобы заменить вилку новой самостоятельно.
  4. Для обеспечения надежного контакта требуется с помощью плоскогубцев подогнуть концы проводов.
  5. Следующий этап — правильное подключение проводов. Большинство шнуров оснащено тремя проводами. Коричневый – фаза, желтый или зеленый – заземление, синий – ноль.
  6. Чтобы вилка не шаталась, ее нужно хорошо зафиксировать, зажав провод пластиковой перемычкой.
  7. Завершающий этап – собрать рабочий механизм и проверить его работоспособность.

Устройство евровилки достаточно простое, однако во время выполнения работ нужно проявлять осторожность.

Замена старой электровилки советского образца

Одна из наиболее распространённых в СССР конструкций вилок, рассчитана на 220В

Старая электрическая вилка имеет еще более простую конструкцию в сравнении с предыдущим аналогом. Алгоритм замены в данном случае немного отличается. Основные этапы, из которых состоит замена:

  1. Демонтируется старый корпус и разбирается.
  2. Как и в предыдущем случае оголяются провода. Концы зачищаются на 15 мм.
  3. В данном случае заземление отсутствует, поэтому подсоединить нужно всего два провода. При подключении важно следить за полярностью.

Завершающий этап – сборка уже готовой электровилки.

Замена штепсельных вилок

Штепсельная вилка — это электрический соединитель, вместе с которым обеспечивается и штепсельное соединение. С его помощью удается быстро подключить и отключить электрический прибор, применяя разные разъемные контакты.

Для замены штепсельной конструкции потребуется следующий рабочий инвентарь: крестовидная и плоская маленькие отвертки, стриппер, поделочный нож и новая вилка. Технология замены следующая:

  1. Вывернуть винт, задача которого была обеспечить надежное соединение половинок механизма, разобрать его.
  2. С помощью стриппера удалить около 5 см верхней оболочки кабеля. Если вилка оснащена предохранителем, требуется его правильно подобрать, например, красный трехамперный мощностью от 720 до 3000 Ватт.
  3. С концов провода снимается около 12-15 мм оплетки. Проволочки скручиваются пальцами, чтобы конец стал аккуратным и гладким. Вилка разъединяется и в нее вкладывается кабель. Конец последнего надежно фиксируется с помощью пластикового зажима.

Большинство штепсельных модификаций оснащено специальными металлическими гнездами, куда должен вставляться оголенный конец провода. Затягивается он миниатюрным винтом.

Адаптация вилок

Достаточно часто встречаются электрические приборы, вилки которых не подходят для отечественных розеток. В этом случае решение проблемы одно – подключение устройства через специальный переходник – адаптер.

Адаптация трехполюсной конструкции типа IEC 60906-1

Поляризованная электрическая вилка IEC 60906-1

Расстояние между штырями у такой конфигурации составляет 19 мм, диаметр каждого штыря 4 мм, как и у типа С5. Но в отличие от последних, они оснащены дополнительным штырем заземления, который не позволит вставить вилку в розетку.

Для решения проблемы конструкцию зажимают в тиски и осторожно, чтобы не повредить нужные штыри, третий спиливают ножовкой по металлу. Отсутствие заземляющего штыря позволит беспрепятственно подключить устройство к розетке.

Адаптация английской модели ВS 13-63

Такие евровилки также имеют три штыря, но плоской формы. Два из них находятся на одной горизонтальной линии, они предназначены для подачи питающего напряжения, а третий для правильного подключения и заземления.

Ширина каждого штыря составляет 6,5 мм. Интервал между внутренними плоскостями – 16 мм, как и у типа С5. Чтобы механизм можно было использовать, потребуется уменьшить ширину штырей на 2,5 мм и удалить заземление. Лишний удаляется ножовкой по металлу, с ее помощью и стачиваются остальные штыри. На этом адаптация заканчивается, вилку можно использовать в домашних условиях.

Как определить провод заземления

Цветовые обозначения фазы L, нуля N и заземления

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза («L», «Line»)Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия». Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы

Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще — запомните: контакты фазы всегда маркируются латинским символом «L», а провод фазы бывает красным, коричневым, белым или черным. Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы

Прикоснувшись его жалом к голому проводнику, всегда можно узнать — фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Нейтраль» «Нуль»)Вторым немаловажным проводом является ноль, известный в народе как «провод без тока», «пассивный провод» и «нейтраль». Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом «N». К розетке провод нуля подключается к контактам, также обозначенным знаком «N».

Заземление («G», «T», «Terre» «Ground», «gnd» и «Земля»)Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или с знаком в виде перевернутой и коротко подчеркнутой буквой «Т»

Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется. Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара

Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю — то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно

Прикосновение к обоим проводам смертельно опасно.

Обозначения и расшифровка

Проводники имеют не только цветовую, но и буквенную маркировку. Латинскими буквами обозначаются соответствующие жилы на схемах и аппаратуре.

Также на кабеле может указываться дополнительная информация: сечение, длина, марка и другие необходимые параметры.

Фазный провод L

Буквенное обозначение фазного проводника записывается как L (line). Если фаз несколько, дополнительно отмечается и цифра рядом с буквой – L1, L2. Цвет фазного кабеля может быть любым, кроме синего (голубого) и желто-зеленого оттенка.

Нулевой рабочий N

Буквой N (neutral) обозначается нулевой или средний проводник. Он окрашивается в синие оттенки. До 2000 года цветовая маркировка нуля была белой.

Нулевой защитный PE

Латинскими буквами PE (protect earth) записывается нулевой заземляющий проводник. Встречается и обозначение PEN – это характерно для классической комбинации проводов, смещенной в ноль. Подобная маркировка встречается в системах TN-C-S. Окраска жилы желто-зеленая.

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

  1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
  2. земля (нулевой заземляющий) (PE) – желто-зеленый;
  3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

Использование индикаторной отвертки

Последовательность действий зависит от того, какая система проводки смонтирована в помещении. Рассмотрим правила определения фазного и нулевого провода в разных случаях.

Двухпроводная сеть

Этот вариант электропроводки встречается в старых домах. По современной терминологии данная система обозначается TN-C. Суть ее заключается в том, что нулевой рабочий провод, заземленный на питающей подстанции, совмещает роль защитного заземляющего (PEN). В системе IT также присутствует только фазный и рабочий нулевой проводник, но в обычных жилых и производственных помещениях она не применяется. В двухпроводной сети отдельный заземляющий провод просто отсутствует, то есть, имеется только фаза и ноль. Определить их очень просто: прикасаемся индикатором последовательно к каждой из токоведущих жил, фаза вызывает зажигание индикаторной лампы, как показано на фото ниже:

Система является устаревшей. На вилке любого современного электроприбора имеется три клеммы. Проводка должна выполняться трехпроводной, исключение — группа освещения.

Трехпроводная сеть

В этом варианте, в дом или квартиру заходит три провода. Такие сети имеют несколько разновидностей. В системе TN-S рабочий ноль и защитное заземление раздельно идут от питающей подстанции, где оба соединены с рабочим заземлением. При таком типе проводки, определение назначения проводов можно осуществить следующим образом:

  • в щитке или в распределительной коробке индикатором определить провод, на котором присутствует фаза;
  • два оставшихся – это рабочий и защитный ноль (земля), отсоединяем на щитке один провод из них;
  • если отсоединить рабочий ноль, все электрооборудование в квартире перестанет работать, значит, оставшийся проводник – это земля, или защитное заземление.

Теперь остается определить в розетке среди трех проводов, на котором из них фаза, ноль и земля. Если не удается найти по цвету изоляции, определение их функций может быть выполнено подручными средствами, без приборов. Для этого нужно взять патрон с вкрученной лампой и выведенными наружу проводами. Определение проводим следующим образом. Одним проводником от патрона прикасаемся к фазному проводу (фаза уже найдена с помощью индикатора), вторым поочередно прикасаемся к двум оставшимся. Если на щитке отключен рабочий ноль, лампа зажжется только при соединении с защитным заземлением, и наоборот.

На видео ниже наглядно показывается, как определить фазу, ноль и землю индикаторной отверткой:

Другой разновидностью системы TN является разводка TN-C-S. В этом случае нулевой провод расщепляется на рабочий ноль и защитное заземление на вводе в дом. Здесь, чтобы определить назначение проводников, можно применить последовательность действий, описанную для системы TN-S. Добавляется дополнительная возможность, обследовав место разделения PEN, определить, где рабочий и защитный ноль (земля) по сечению жилы в проводе.

В случае, если заземление выполнено по системе TT, объект (частный дом) имеет собственное заземляющее устройство, от которого выполнена разводка защитного заземления. В этих условиях, как правило, определить фазу, ноль и землю можно путем отслеживания заземляющего проводника по трассе его прокладки.

Нанесение маркировки на проложенный кабель

Электрикам нередко приходится сталкиваться с ситуацией, когда необходимо провести ремонт электрического щитка или сети, а оборудование соединено так, что не понятно, где расположены фаза и ноль, а где – земля. Это происходит, когда монтаж системы производится человеком неопытным, без специальных знаний, у которого не только маркировка, но и расположение кабелей внутри щита выполнено неверно.

Еще одной причиной возникновения таких проблем является устаревшая и неактуальная квалификация электриков. Работа выполняется правильно, но в соответствии со старыми нормативами, поэтому для специалиста, пришедшего «на замену», возникает необходимость «пробивать» с помощью инструмента, где расположен ноль, а где фаза.

Спорить о том, кто виноват, и стоит ли кому-либо заниматься самостоятельным ремонтом, не имеет смысла, лучше определиться с тем, как нанести правильную и понятную маркировку.

Итак, действующими стандартами установлено, что цветовая маркировка на электрических проводниках не обязательно может быть размещена на всем их протяжении. Разрешается обозначить её лишь в местах соединения и подключения контактов. Поэтому, при необходимости разметки кабелей без обозначений, следует купить набор термоусадочных трубок или изоляционной ленты. Количество цветов зависит от конкретной схемы, но желательно приобрести стандартную «палитру»: ноль – синий, земля – желтый, а на фазы — красный, черный и зеленый. В однофазной сети, естественно, фаза обозначается одним цветом, чаще всего – красным.

Использование цветной изоленты или термоусадочных кембриков подойдет и для ситуаций, когда имеющийся провод не соответствует требованиям ПЭУ. К примеру, при необходимости подключения четырехжильного кабеля в трехфазную сеть с проводами белого, красного, синего и желто-зеленого цвета. Данные провода можно подключить в любом порядке, но обязательно поставить кембрики или намотки из изоленты с «правильными» цветами в местах подключения.

Кроме того, следует помнить об описанных выше проблематичных ситуациях во время монтажа нового узла, или подключения оборудования. Отсутствие четких и понятных обозначений может значительно усложнить дальнейшее обслуживание схемы даже человеку, производившему её установку.

Если вы обнаружили, что в вашем распределительном щите или сети используются обозначения проводов, не соответствующие текущим требованиями, не стоит торопиться заменять их. До проведения ремонта или демонтажа на проводку распространяются нормативы, которые действовали на момент её прокладки. Кроме того, если сеть правильно функционирует, замена не требуется. А при вводе в эксплуатацию новой (или переделанной старой) электрической сети придется учитывать и соблюдать все современные требования и правила.

Поделиться с друзьями:

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

  • Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
  • Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.
  • Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
  • Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.

  • Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
  • Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

  • Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
  • Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

  • Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
  • А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «­―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Марка и требования к проводникам

Жила заземляющего провода или кабеля может быть и одножильной и многожильной – это зависит только от того, где он будет применяться. Например, для заземления дверцы в электрощите нужно обеспечить её подвижность. Жесткая жила от постоянных открываний дверцы и её изгибаний при этом переломится. Поэтому у жилы должен быть соответствующий класс гибкости, не препятствующий открытию, например 3 и выше.

В то же время для подключения, например, корпуса электродвигателя насосной станции к ГЗШ не нужно обеспечивать подвижность, поскольку этот тип электрообрудования относится к стационарно монтируемому. Поэтому можно использовать жесткие жилы.

Жила заземления может быть:

  • изолированной;
  • неизолированной;
  • находится в составе кабеля;
  • быть отдельным одножильным проводом;
  • алюминиевой;
  • медной.

Отсюда следует вопрос: так какой провод использовать для подключения земли?

В магазинах продаётся кабельная продукция с разным количеством жил: 2, 3, 4, 5. Это нужно для сборки определенных схем включения устройств и подключения электрооборудования к сетям с разным количеством фаз.

Для подключения заземления в розетках и другом электрооборудовании однофазной сети удобно использовать трёхжильные кабели, например ВВГ 3х2,5. А для подключения трёхфазного оборудования к сети и заземления предназначены четырёхжильные кабели, например АВВГ 4х32. При этом в толстых кабелях заземляющий проводник обычно имеет сечение меньшее, чем у фазных жил. Приведем примеры.

Кабели:

  • ВВГ – подходит для внутреннего применения. Для прокладки на улице его нужно помещать в гофре или трубах. Производится с различным количеством жил, есть более подробный обзор этого кабеля на сайте. Для использования в жарких помещениях лучше использовать ВВГнг-ls. Этот кабель жесткий и лучше подходит для стационарного монтажа.
  • NYM – зарубежная марка по характеристикам похожа на ВВГ. Жесткий.
  • ВБбШв – подходит для наружного применения и закапывания в траншею, часто используется для подключения частного дома к сети. Жесткий.

Провода:

  • ПВС – неплохо подходит для подключения электроинструмента и удлинителей, потому что состоит из многопроволочных гибких жил. Производится в двух и в трёхжильном варианте.
  • ШВВП – аналогично предыдущему, только он не круглый, а плоский.
  • ESUY – одножильный мягкий медный провод.

Для подключения провода заземления к сантехнике и прочему в ванне можно использовать одножильные провода с маркировкой ПВ. Цифра после этих букв говорит о классе гибкости, где ПВ-1 жесткая жила, а ПВ-4 или ПВ-6 многопроволочная гибкая жила.

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

Обязательная проверка нейтрали или фазы продиктована нормами техники безопасности и инстинктом самосохранения: если случайно при монтаже перепутать контакты, можно получить неприятную травму – электрический ожог

Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.

Индикаторной отверткой предпочитают пользоваться любители, не имеющие специальной квалификации. Профессиональные же электромонтажники ценят точность, поэтому у них всегда с собой тестер

Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.

При  использовании индикатора следует придерживаться правил ТБ. Даже если ручка отвертки изолирована, рекомендуется надевать защитные (с прорезиненным внутренним слоем) перчатки, как при работе с электрикой в целом

Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и при сборке электрощитка. Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.

С помощью тестера можно узнать не только вероятность подключения проводников к электросети, но и некоторые параметры: силу тока, сопротивление, напряжение. Мультиметром можно прозвонить диоды, проверить транзисторы, определить индуктивность

Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

  • выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
  • подключаем щупы в нужные гнезда;
  • прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
  • повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля.

В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.

Каким цветом обозначается провод заземления

Пролистывая тематические форумы, я заметил, что некоторых людей интересует вопрос, каким цветом обозначается провод заземления, но ответов я не находил, а те, которые встречались, были неполными или некорректными. Поэтому в данной статье я расскажу, в какой цвет окрашивается заземление и другие провода электросети.

Цветовые обозначения изоляции в кабеле – не что иное, как отличительный знак. Изоляционный материал окрашивается в различные цвета, чтобы можно было на глазах определить назначение провода. Данные обозначения заметно облегчают работы с электросетью, особенно это заметно в случае со значительным числом проводов, как в электрощите.

Цвет провода заземления в трехжильном проводе имеет огромное значение при осуществлении электромонтажных работ. Но, следует сказать, что с самого своего введения данные обозначения проводов не очень жестко регламентировались. Особенно это касается проводки. где до сих пор не всегда придерживаются устоявшихся норм.

цвет провода заземления в трехжильном проводе

В промышленности используют четкие обозначения, поскольку там электричество передается по трехфазным проводникам, провода в которых окрашены каждый в свой цвет. В этом случае некорректные обозначения могут привести к серьезным повреждениям или выходу из строя дорогостоящей техники.

Каждый провод в кабеле имеет свое назначение. Это необходимо помнить при соединении проводов и подключении различного электрооборудования. Ошибки во время подключения практически исключены, поскольку каждый провод отличается своим собственным цветом, поэтому достаточно просто соединить провода, имеющие одинаковое цветовое обозначение, и подключение пройдет успешно.

В современном мире цвет провода заземления в вилке регламентируется документом ПУЭ, а конкретнее ГОСТом Р50462, согласно которому все провода в кабеле должны иметь соответствующие их назначению цветовые отличия.

Главной задачей цветового обозначения является ускорение и упрощения процесса электромонтажа, а также легкого определения назначения проводов в любой точке сети. Далее рассмотрим, какого цвета провод идет на заземление в электросети, рассчитанной на напряжение менее 1000В. Такие сети используются в большинстве жилых домов и нежилых построек.

Нулевой рабочий провод должен быть синего оттенка. Нулевые защитные провода имеют изоляцию с желто-зелеными полосками. Данное цветовое обозначение применяется исключительно для заземляющих элементов.

провод заземления и нулевой провод

Изоляция комбинированного нулевого защитного и нулевого рабочего проводов синяя по все длине, а на концах имеет желто-зеленые полоски. Также может использоваться и диаметрально противоположный окрас, то есть провод по всей длине в полосках желто-зеленого цвета, а в местах соединения синий.

Если говорить простым языком, то нулевые провода имеют следующие цветовые обозначения:

  • нулевой рабочий провод – голубая изоляция;
  • нулевой защитный провод – желто-зеленые полоски на изоляции;
  • комбинированный – изоляция либо голубая, либо желто-зеленая.

Если говорить о фазных проводах, то их обозначают следующими цветами:

Не возникнет ни одной проблемы, если во время электромонтажных работ подсоединять однотонные провода друг к другу. Именно поэтому цвет заземления в розетке отличается от цвета изоляции фазного провода и так далее. Также следует упомянуть, что провод с желто-зелеными полосками может использоваться исключительно, как заземляющий, поэтому подключать его надо только к заземлению .

Если вы используете кабели без цветовых обозначений, то для заземления принято использовать средний провод.

Какого цвета провод заземления

В соответствии с современными стандартами, проводник заземления должен иметь желто-зеленый цвет. С виду он похож на желтую изоляцию, на которой имеются две продольные ярко-зеленые полосы. Но встречается иногда и окраска из поперечных зелено-желтых полос.

Иногда, в кабеле могут иметься только ярко-зеленые или желтые проводники. В данном случае «земля» будет обозначаться именно таким цветом. Соответствующими цветами она же будет отображаться и на схемах. Чаще всего инженеры рисуют из ярко зелеными, но иногда можно заметить и желтые проводники. Обозначают на схемах или приборах «землю» латинскими (на английском) буквами PE. Соответственно этому маркируются и контакты, куда «земляной» провод нужно подключать.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не стоит путать. Если вы увидите такое обозначение, то знайте, что это именно земляной провод, а защитным его называют потому, что он что снижает риск удара током.

Ноль или нейтральный провод имеет следующий цвет маркировки:

  • Синий;
  • Голубой;
  • Синий с белой полоской.

Никакие цвета в электрике для маркировки нулевого провода не используются. Таким вы его найдете в любом, будь то трехжильном, пятижильном, а может и с еще большим количеством проводников. Синим и его оттенками обычно рисуют «ноль» на различных схемах. Профессионалы называют его рабочим нулем, потому, что (чего нельзя сказать о заземлении), участвует в электропроводке с питанием. Некоторые, при прочтении схемы называют его минус, в то время как фазу все считают «плюс».

различение цветовой маркировки и ее использование на практике

Большинство изделий кабельно-проводниковой продукции имеют цветовое отличие изоляции жил, называемое «маркировкой», играющее важную роль в практическом применении. Правильное использование маркировки значительно облегчает работу персонала по обслуживанию электрических сетей, позволяя быстро определять нужные проводники и производить их коммутацию в электроустановках. Окраска проводников осуществляется в соответствии с ПУЭ и каждый электрик должен быть ознакомлен с ней для обеспечения безопасности, как личной, так и людей, которые будут работать в дальнейшем. Читайте также статью ⇒ Особенности конструкций проводов, кабелей и шнуров, критерии выбора.

Основные цвета изоляции жил в бытовых электросетях

В бытовом использовании наиболее часто встречаются двух- или трехжильные провода. Основная их масса с двойной изоляцией имеет различия жил по цвету. Правилами устройства электроустановок предусмотрены следующие отличия:

  • «земля» (на схемах обозначается, как РЕ-проводник) – окрашивается чередующимися желтыми и зелеными полосами, реже, в некоторых кабельных изделиях — чисто желтым или чисто зеленым цветом;
  • «ноль» или «нейтраль» (на изображениях схем подписывается латинской буквой «N») – имеет синий, бело-синий или голубой окрас;
  • «фаза» (именуется на электросхемах литерой «L») – может иметь любой другой цвет (даже фиолетовый), но чаще всего бывает белым, черным или коричневым.

Нужно знать, что в описаниях схем земля может называться «защитным нулем», а ноль — «рабочим нулем». Эти понятия нельзя путать, потому что они имеют абсолютно различные значения. Не менее важным условием является умение отличать проводники друг от друга.

Жила заземления обеспечивает защиту человека от поражения током на случай повреждения изоляции и утечки электричества на корпус прибора, находящегося под напряжением. В процессе подачи электроэнергии она не играет никакой роли. В отличие от нее, нулевой проводник является неотъемлемой частью электрической цепи, и при подключении нагрузки обтекается током.

Распределение по цвету фазных, нулевых и заземляющих проводов согласно ПУЭ

При проведении коммутации, синие провода соединяются между собой, либо подключаются к контакту электроприбора «N». Фазные провода направляются к контакту «L». Заземляющие жилы коммутируются с клеммой, имеющей соответствующее обозначение:

Условное обозначение контакта заземления на схемах и корпусах электроприборов

Кабеля трехфазных цепей могут иметь цвет силовых жил желтый, зеленый и красный/черный. Цвет заземляющей и нулевой жилы при этом остается неизменным – желто-зеленым и синим соответственно. Необходимо быть внимательным, чтобы на перепутать двухцветный проводник со схожим одноцветным.

Маркировка проводов сетей постоянного тока обычно производится красным «+» и черным «-» цветом.

Определение назначения жил на одноцветных проводах

Иногда изоляционные оболочки провода не имеют цветовых различий. Обычно это изделия с однослойной изоляцией типа ППВ или АППВ. Для простоты ориентирования следует знать и принять за правило, что в качестве заземляющего проводника всегда используется средняя жила. «Фазу» и «ноль» определяют с помощью индикатора напряжения (индикаторной отвертки).

Определение земли, фазы и нуля на одноцветном трехжильном проводе

Определить «ноль» и «землю» можно также с помощью тестера мультиметра. При его установке на измерение напряжения и замыкании щупов между фазой и «0» на дисплее отобразится значение напряжения близкое к 220 В. При контакте с заземляющим проводом показания будут немного выше.

Еще одним способом различения нейтральной и заземляющей жилы является использование омметра. Его показания сопротивления на заземлении не должны превышать 4 Ом.

Важным моментом является правило: измерение напряжения производится при наличии электричества, а сопротивления – при его отсутствии.

Самостоятельная маркировка проводов

В случае отсутствия цветовых различий на изоляции жил провода или кабеля, их маркировку можно осуществить своими руками для удобства последующей эксплуатации. Это делается двумя способами:

  • с помощью цветной изоляционной ленты;
  • с применением разноцветных ПВХ кембриков или термоусадочных трубок.

Обычно обозначаются концы провода в местах их коммутации между собой или с клеммами потребителей электроэнергии согласно описанным выше принципам маркировки (фаза, ноль, земля). Изолента наматывается в один-два витка и держится на жилах за счет своей клейкости, а термоусадочная трубка после надевания на провод подвергается воздействию высокой температуры, в результате чего плотно обжимает его.

Цветные кембрики для производства маркировки проводов своими руками

Эти материалы рекомендуется использовать и для изоляции холодных счалок между жилами, что поможет в дальнейшем избежать путаницы.

Практическая рекомендация: Обозначение фазы и нейтрали в распределительных коробках можно осуществить также с помощью цветных соединительных изолирующих зажимов, одетых на проводные скрутки.

Использование цветовой маркировки на практике

Умение отличить «фазу» по цвету изоляции, может пригодиться при установке защитного устройства, например, автоматического выключателя. Пользователь без труда определит проводник «L», на который нужно поставить защиту.

Во время подключения розетки, знание цвета проводов согласно ПУЭ, поможет безошибочно отличить жилу заземления и произвести ее коммутацию с соответствующей клеммой. Эти же навыки пригодятся при сборке разъема (вилки).

Использование маркированных проводов при подключении люстры или осветительной сети на несколько линий даст возможность без проведения «прозвонки» осуществить подсоединение выключателя и произвести электрическую разводку, направив к каждому светильнику свою цветную линию.

Схема осветительной сети на две линии с цветовым обозначением проводов

Знание маркировки жил кабеля во многом помогает при ремонте электрического оборудования, как в быту, так и на производственных объектах. У грамотного электрика не возникнет вопроса, какого цвета провод соединить с заземляющим контактом или с «рабочим нулем».

Однако следует помнить, что быть уверенным в соблюдении правил маркировки жил кабеля можно только в тех случаях, если их подключение производилось лично или на заводе изготовителе. На незнакомых объектах перед началом работы необходимо убедиться в правильности цветовой коммутации.

Различия в цветовых обозначениях некоторых зарубежных стран

Большинство стран мира, включая Европу и США, приняли схожие правила маркировки проводов. Так, например, заземляющие жилы имеют желто-зеленую или чисто зеленую оболочку. Иногда «земля» не покрывается изоляцией вовсе.

Нулевые жилы помимо синего колера могут иметь черную, белую или серую (серебристый металлик) окраску, а фазные жилы в большинстве случаев покрываются яркими цветными оболочками.

Для сравнения, цветовая маркировка кабелей иностранных государств приведена в таблице:

ГосударствоФазные проводникиРабочий нольЗащитный ноль
АргентинаЧерный, коричневый, серыйСинийЖелто-зеленый
БразилияЖелтый, красный, черный, белыйСинийЗеленый
США, КанадаКрасный, желтый, коричневый, синий, черныйБелый, серебристый металликЗеленый, желто-зеленый, голый
ЕвросоюзКоричневый, черный, серыйСинийЖелто-зеленый
Индия, ПакистанКрасный, желтый, синийЧерныйЗеленый, желто-зеленый
ЮАРКрасный, белый, желтый, синийЧерныйЖелто-зеленый
Австралия, Новая ЗеландияКоричневый, белый, красный, желтыйЧерный, синийЗеленый, желто-зеленый, голый

Указанные в таблице расцветки фазных токоведущих жил являются основными и общепризнанными. Могут встречаться и другие цвета, но это больше исключение, чем правило.

Распространенные ошибки при пользовании цветовой маркировкой

Большинство ошибок, совершаемых при подключении или соединении проводов, являются следствием невнимательного отношения к цветовой маркировке жил или ее игнорирования. Среди наиболее часто допускаемых недочетов стоит отметить следующие:

  1. Обустройство электрической проводки без предварительного ознакомления с правилами ПУЭ, в результате чего подключение жил производится без учета соответствия цвета жил их назначению. Следствием этого может стать путаница в обслуживании электрических сетей и сложности при осуществлении их ремонта другим специалистом
  2. Подключение по невнимательности к клемме заземления токоведущего провода, имеющего схожую окраску (например, бирюзовую). Результатом станет аварийное срабатывание защитного устройства (отключение автоматического выключателя), либо короткое замыкание, способное привести к выходу оборудования из строя
  3. Использование на скрутках в распределительной коробке соединительных изолирующих пластиковых колпачков (СИЗ) несоответствующего цвета. Это может ввести в заблуждение обслуживающий персонал, который будет проводить ремонт или ревизию электропроводки
Соединительные изолирующие зажимы (СИЗ) для защиты скруток в распределительных коробках
  1. Удаление РЕ проводника при установке розетки, не имеющей заземляющих контактов. Это грубая ошибка, посягающая на безопасность при использовании электроэнергии. Вместо удаления заземляющей жилы лучше поменять устаревшую розетку на изделие, соответствующее современным стандартам
  2. Ошибка может быть допущена и при соблюдении цветовых маркировочных обозначений. Например, если провести счалку в виде скрутки между медным и алюминиевым проводником, то контакт будет ненадежным, хотя цвета оболочек будут совпадать

Внимательное отношение к требованиям нормативных документов и соблюдение техники безопасности поможет избежать ошибок при обслуживании электрических сетей и обезопасить их эксплуатацию.

Актуальные вопросы по теме

Вопрос: Что делать если при обустройстве домашней электропроводки используется провод с несоответствующей цветовой маркировкой жил, или вообще не имеющий ее?

Ответ: Можно отметить имеющиеся цвета и их подключение в своей памяти, но лучше произвести самостоятельную маркировку, как это указано в 3-м разделе данной статьи.

Вопрос: Не является ли нарушением использование проводника с желто-зеленой изоляцией в системе уравнивания потенциалов (СУП)?

Ответ: Это не может быть нарушением, потому что данная система является разновидностью заземления корпусов мощных электроприборов, поэтому цвет жилы должен соответствовать назначению.

Вопрос: Можно ли при самостоятельной прокладке РЕ проводника в доме, где он не предусмотрен электропроводкой, использовать обычный провод, а потом маркировать его?

Ответ: Конечно можно. Единственное условие – произвести маркировку во всех, без исключения, местах подключения, чтобы избежать путаницы при дальнейшей эксплуатации.

Вопрос: Если в розетке отсутствуют обозначения «L» и «N» значит ли это, что подключение проводов можно производить произвольно, без учета цвета оболочки жил?

Ответ: Да, в таких розетках не имеет значения, куда подключать «ноль» и «фазу», но нужно проконтролировать правильное подключение «земли» и установку защитных устройств строго на фазный провод.

В заключении можно отметить, что цветовая маркировка проводов имеет большое значение не только в практическом отношении, но и в вопросах безопасности. Поэтому каждому пользователю, сталкивающемуся с вопросами обслуживания электросетей, будет полезно ознакомиться с принципами обозначения проводников цветом и использовать полученные знания на практике. Читайте также статью: → «Провода для электропроводки».

Оцените качество статьи:

Цветовая маркировка электрических проводов и клеммных винтов

Электрические провода и винтовые клеммы имеют цветовую маркировку, чтобы помочь вам сопоставить каждый провод с правильной клеммой. Но это не значит, что цветовое кодирование всегда является надежным ориентиром. Например, иногда вместо черных проводов используются белые провода, а некоторые устройства, такие как розетки и лампы, могут быть перевернуты назад и по-прежнему работать (даже если это создает потенциальную опасность поражения электрическим током). Понимание основ электрических цепей и цветовой кодировки поможет вам оценить существующую проводку и избежать некоторых типичных ошибок при установке новых.

Базовая цветовая кодировка проводов

Простая стандартная электрическая цепь имеет черный или красный «горячий» провод, по которому питание передается от источника питания к устройству (например, выключателю, приспособлению, розетке, прибору), белый нейтральный провод, по которому мощность возвращается к источнику питания, и зеленый или неизолированный медный провод заземления, который соединяет устройство с системой заземления дома.

Черный или раскаленный провод обычно подключается к винтовой клемме латунного цвета или черному проводу электрических устройств.Белый нейтральный провод обычно подключается к клемме серебристого цвета или к выводу белого провода. Зеленый или оголенный провод заземления почти всегда подключается к заземляющему винту на устройстве, распределительной коробке или корпусе устройства или к зеленому проводу.

Конечно, всегда есть исключения из правил, и есть много законных и не очень легитимных способов подключения устройств, которые не следуют базовой цветовой кодировке, поэтому никогда не делайте предположений, основанных только на цветовом кодировании.

Клеммы однополюсного переключателя

Однополюсные переключатели имеют только две клеммы и винт заземления.Клеммы подключаются только к горячим проводам в цепи и являются взаимозаменяемыми, поэтому клеммы одного цвета. Эти переключатели обычно не подключаются к нейтрали, поэтому клемма для нейтрального провода отсутствует.

Ель

Клеммы трехпозиционного переключателя

Цветовое кодирование трехпозиционных переключателей очень важно. Эти переключатели имеют две клеммы светлого цвета и одну клемму темного цвета, а также винт заземления. Светлые терминалы - это терминалы Traveller , они взаимозаменяемы.Клемма темного цвета - это общая клемма , которая передает питание от источника к осветительной арматуре. Как и в случае однополюсных переключателей, нейтральные провода не подключаются к трехпозиционным переключателям. При замене трехпозиционного переключателя провод, подключенный к общей клемме на старом переключателе, должен быть подключен к общей клемме на новом переключателе.

Выходные клеммы

Розетки или розетки обычно имеют две винтовые клеммы цвета латуни и две клеммы серебристого цвета.Латунные клеммы предназначены для горячих проводов, а серебряные клеммы - для нейтральных проводов. Если в электрическом ящике только один провод под напряжением и один нейтральный провод, провод под напряжением можно подключить к любой латунной клемме; нейтраль может подключаться к любому серебряному выводу. Каждая клеммная пара электрически соединена металлической соединительной пластиной. Вы можете удалить эту вкладку для специальной конфигурации проводки, называемой разделенной проводкой.

Белый провод с маркировкой «горячий»

Иногда белый провод используется как провод под напряжением, а не нейтраль, в ножке переключателя или петле переключателя между переключателем и осветительной арматурой.В одном из распространенных сценариев переключатель добавляется к устройству, которое подключено без настенного переключателя (как может быть в случае с устройством с вытяжной цепью). Электропитание подается на осветительную арматуру, поэтому там уже есть горячий, нейтральный и заземляющий провод. Новый кабель с черным, белым и заземляющим проводом проходит от монтажной коробки к только что установленному переключателю.

Черный провод от нового кабеля подключается к черному проводу под напряжением в монтажной коробке и к одной из клемм однополюсного переключателя.Белый провод от нового кабеля подключается к клемме горячего провода прибора или проводу горячей проволоки и к другой винтовой клемме на переключателе; он служит вторым горячим проводом в контуре переключателя. Чтобы четко указать, что новый белый провод используется в качестве горячего провода, его следует обернуть лентой из черной или красной изоленты возле обоих концов провода. Это означает, что белый провод «закодирован для горячего».

Провод заземления в новом кабеле подключается к выключателю и приспособлению. Если блок выключателя или приспособления металлический, заземление также подключается к кабелю, прикрепленному к каждой коробке (металлические коробки должны быть заземлены).

Проводка шнура лампы

У большинства шнуров ламп есть только два провода - провод под напряжением и нейтральный провод. Если вы внимательно посмотрите на шнур, одна половина имеет небольшие выступы на изоляции шнура, а другая половина гладкая. Рифленая половина - нейтральный провод. Есть правильный и неправильный способ подключения этих двух проводов, даже если лампа будет гореть в любом случае.

Горячий провод (гладкая изоляция) должен подключаться к клемме цвета латуни на розетке; он подключен к небольшому металлическому язычку внутри розетки, который подает питание на лампочку.Нейтральный провод (жесткая изоляция) должен подключаться к клемме серебристого цвета, которая присоединяется к металлической втулке с резьбой патрона лампы, куда она вкручивается.

Предупреждение

Если вы перевернете проводку и подключите горячий провод к клемме нейтрали, вы запитаете металлическую втулку. Если кто-то откручивает лампу и одновременно касается основания лампы и гильзы, его тело станет частью цепи, и он может получить удар током.

Что обозначают цветные провода в розетке? SESCOS

Для чего обозначают цвета электрических проводов?

Вы открываете монтажную панель или заднюю часть устройства и видите клубок цветных проводов, которые не расположены в каком-либо порядке.Если вы знаете, что означает каждый цвет, вы можете понять этот кажущийся беспорядок. Вот как узнать, с чем вы имеете дело, глядя на цветные электрические провода .

Соблюдайте осторожность

Перед тем, как открыть эту панель, притормозите и не забудьте относиться к электричеству с должным уважением. Следуйте этим указаниям по технике безопасности каждый раз, когда вы пытаетесь сделать электромонтажные работы своими руками.

  • Всегда выключайте автоматический выключатель перед началом любого ремонта.
  • Любой провод, независимо от цвета и функции, может пропускать ток в любое время.
  • Если у вас старый дом с оригинальной проводкой, ваши провода могут иметь другой цветовой код.
  • Всегда консультируйтесь с электриком, если у вас есть какие-либо сомнения относительно вашей способности выполнить ремонт электрооборудования.

Знать цветовые коды

Используйте это удобное руководство, чтобы понять, что означает каждый цвет, глядя на проводку.

1 - Красный

Красные провода - это вторичный провод в 220-вольтных системах .Они часто используются в ножках переключателей и для подключения детекторов дыма к домашним системам, в частности, для питания триггеров, которые выключают все детекторы одновременно. Красные провода можно соединять друг с другом. Их также можно подключать к черным проводам.

2 - зеленый

Зеленые провода заземляют ток. Они соединяют клемму заземления в розетке с шиной заземления в той же коробке. Зеленые провода проводят ток, касающийся металла, на безопасном расстоянии от коробки.Если сработал прерыватель цепи замыкания на землю (GFCI), зеленый провод может удерживать ток под напряжением. Зеленые провода можно подключать только друг к другу.

3 - синий и желтый

Синий и желтый - это обычно провода под напряжением, которые проложены в кабелепроводах. Обычно они не подают электроэнергию напрямую в розетки. Желтые провода обычно переключают ножки для вентиляторов и выключателей света. Синие провода обычно работают как переходники для трехпозиционного переключателя и четырехпозиционного переключателя .

4 - фиолетовый и коричневый

Как и синий и желтый провода, они обычно используются для трех- и четырехпозиционного переключения. Они также используются для подачи питания на розетки в 220-вольтовых приложениях . Всегда считайте, что они живые.

5 - белый и серый

Это нейтральные провода. Они подключаются к нулевой шине в электрическом ящике. Они также возвращают неиспользованную электроэнергию поставщику электроэнергии.Нейтральные провода можно подключать только друг к другу. Как и все остальные провода, нейтральные провода могут содержать ток под напряжением. Обращайтесь с ними осторожно .

6 - Чёрный

По черному проводу всегда течет ток. Это главный провод, который подводит электричество ко всем розеткам . Черные провода никогда не бывают нейтральными и никогда не должны использоваться для заземления.

7 - Медь без покрытия

Как и зеленый провод, неизолированный медный провод используется только для заземления.Никогда не подключайте любой другой провод к медному или зеленому проводу. Некоторые люди совершают ошибку, соединяя нулевые провода с проводами заземления. Это дорогостоящая и опасная ошибка .

Получите необходимую помощь

Когда вы будете готовы приступить к ремонту электрооборудования, обязательно соблюдайте все меры предосторожности. Если вам нужна помощь и вы хотите, чтобы ремонт был выполнен правильно и безопасно, позвоните в SESCOS для получения помощи.

Цветовые коды электрических проводов

: все, что вам нужно знать

Перед тем, как начать какой-либо проект электромонтажа, можно определить назначение различных электропроводок дома , если вы понимаете различные цвета электрических проводов и их коды.Эти электрические цветовые коды определяют функцию каждого провода в данной цепи. Цвета проводки идеально различаются между проводами под напряжением, нейтралью или заземлением.

Почему бытовые провода бывают разных цветов?

Понимание цветов электрических проводов важно для человека, работающего в цепи, чтобы определить функционирование проводов и меры предосторожности. Важно знать эти цвета домашней электропроводки, прежде чем начинать экспериментировать с ремонтом своими руками.

Цвет каждого провода - это в основном его идентичность и поэтому имеет большое значение, если вы хотите, чтобы схема работала должным образом. Возможность запоминания каждого цвета проводов и их свойств защитит вас от поражения электрическим током и других опасностей.

Каковы разные цветовые коды электрических проводов и их функции?

  • Черные электрические провода

    Черные электрические провода В основном используются в жилых домах, черные провода передают питание на переключатели и розетки в различных типах цепей.Одна из их основных функций - действовать как соединение, которое связывает переключатель с определенной электрической нагрузкой. Черные провода не используются в качестве нейтральных или заземляющих проводов, поскольку их основное назначение - проводить электрические токи под напряжением.

  • Синие и желтые электрические провода

    Хотя ни один из них не присутствует в стандартной розетке, оба играют важную роль, поскольку провода под напряжением проходят через канал. Желтые и синие провода работают как носители одной токовой цепи, состоящей из трех- или четырехпозиционных переключателей, при этом несколько переключателей управляют одной и той же электросетью.Эти провода также называют путешественниками из-за их функции проводить ток между переключателями и полюсами.

  • Белые и серые электрические провода

    Белый и Серый электрические провода - это нейтральные провода. Нейтральный провод действует как соединение с нулевой шиной. Нейтральная шина - это проводящая часть из металла, которая эффективно притягивает и распределяет электрический ток по цепи. Проще говоря, эти провода помогают току вернуться к источнику питания. Обратите внимание, что в некоторых случаях нейтральный провод также может пропускать ток и при неправильном обращении может привести к поражению электрическим током.

  • Зеленые электрические провода

    Зеленые провода используются в качестве защитных мер в качестве заземляющих проводов, что делает схему ударопрочной и безопасной для использования внутри дома. Вы можете идентифицировать их как провода, соединяющие машины с клеммой заземления через розетку. В типичной электрической цепи этот цвет домашней проводки проходит через шину заземления. В случае, если провод под напряжением случайно соприкасается с проводником, зеленые провода могут защитить вас, безопасно передавая этот дополнительный ток в землю.Например, если какое-либо из ваших устройств отключает автоматический выключатель из-за неисправности, зеленые провода обеспечат выход для электрического тока, отводя его от вас.

  • Другие цвета

    Другие цветовые комбинации, в том числе полосатая проводка, красные провода и неизолированные медные провода, используются для различных целей, но не используются широко. Например, красные провода соединяют проводные датчики дыма со всей энергосистемой. С другой стороны, неизолированные медные провода помогают соединять выключатели, розетки, приспособления или металлические рамы приборов.

Вы ищете высококачественные и надежные электрические материалы от ведущих производителей по конкурентоспособным ценам? Не смотрите дальше, потому что D&F Liquidators имеют большой запас из источников электропитания , предохранительных выключателей и автоматических выключателей . Свяжитесь с ними здесь или позвоните по телефону 800-458-9600.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния.Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Как заменить конец удлинительного шнура?

  • Купите вилку или розетку подходящего типа. Если удлинитель трехжильный (с заземлением), купите трехконтактный удлинитель. Точно так же убедитесь, что заменяющий элемент рассчитан на ту же нагрузку, что и шнур; если у вас прочный шнур, убедитесь, что заменяемый шнур рассчитан на большие нагрузки.
  • Отрежьте ножом сломанную вилку или розетку.
  • Зачистите полдюйма внешнего кожуха шнура рядом с обрезанным концом. Будьте осторожны, обрезайте только внешний кожух и не повредите внутренние провода.
  • Зачистите полдюйма изоляции с каждого отдельного провода внутри корпуса.
  • Снимите новую вилку или розетку. Как правило, сменные вилки состоят из пластикового внешнего корпуса, содержащего винтовые клеммы, к которым прикрепляются отдельные провода.Некоторые вилки поступают из магазина в разобранном состоянии, другие требуют откручивания винта или отсоединения корпуса, чтобы получить доступ к внутренним винтовым клеммам.
  • Прикрутите оголенные провода удлинителя к клеммам внутри новой вилки или розетки. Если ваша новая вилка имеет винтовые клеммы, оберните провод вокруг клеммы и затем прикрутите его. Зеленый провод - это провод заземления, белый провод - это нейтральный провод, а черный провод - это горячий провод. В легких внутренних удлинительных шнурах часто отсутствует заземляющий провод, но если заземляющий провод присутствует, обязательно подключите его.Многие сменные штекеры поставляются с винтами клемм с цветной кодировкой, что упрощает подключение к нужной клемме. В случае сомнений проверьте электрическую схему, прилагаемую к новой вилке или розетке.
  • Снова соедините корпус вилки или розетки вокруг клемм. В зависимости от вашей конкретной модели может потребоваться защелкнуть пластиковый корпус или завинтить фиксирующий винт. Убедитесь, что нет оголенных проводов.

Перед тем, как начинать какой-либо проект, проверьте свои государственные и местные нормы и правила.Соблюдайте все меры безопасности. Мы приложили все усилия, чтобы обеспечить точность и безопасность этой информации. Ни Westlake, ни какой-либо участник не несут ответственности за ущерб или травмы, возникшие в результате использования информации в этом документе.

Как подключить штекер удлинительного шнура с 3 штырями

Штыри на вилках удлинителя легко сгибаются и легко выпрямляются плоскогубцами. Но после нескольких таких повторных правок металл может устать и отслоиться. Когда срок службы вилки закончился, это не значит, что вам нужно покупать новый шнур.

Как подключить вилку удлинителя?

Примерно за пять баксов можно прикрепить новую вилку. Таким образом, вам не нужно выбрасывать этот старый удлинитель, даже если один из его контактов сломан.

Действия по замене и подключению вилки:

Шаг 1. Отрежьте старую пробку и надрежьте куртку

Шаг 1
  • Сначала отрежьте поврежденную вилку.
  • Затем используйте канцелярский нож, чтобы разрезать куртку примерно на 3/4 дюйма от конца шнура.Будьте осторожны, чтобы не порезать три провода внутри.
  • Используя инструмент для зачистки проводов, как показано на рисунке, снимите 1/2 дюйма изоляции с конца каждого провода.

Шаг 2. Присоедините провода к клеммным винтам

Шаг 2
  • Откройте новую заглушку, чтобы достать до винтов клемм внутри.
  • Присоедините каждую секцию оголенной меди к соответствующему клеммному винту: зеленый провод к зеленому винту заземления, белый (нейтраль) к серебряному винту и черный («горячий») к латунному винту.
  • Оберните провод по часовой стрелке вокруг клеммы и надежно затяните каждый винт.

Шаг 3: Соберите заглушку и замените ее

Шаг 3
  • Установите новую вилку и затяните винты, крепящие ее к шнуру.

Шаг 4: Проверьте шнур

  • Чтобы проверить, правильно ли работает шнур, вставьте его в трехконтактную розетку.
  • Затем установите съемный тестер цепей на другой конец шнура.Индикаторы тестера укажут, правильно ли подключены провода и заземлен ли шнур.

Нужна помощь с домашним ремонтом? Вот все, что вам следует знать о домашних гарантиях.

Цвета электрических проводов | Мистер Спарки, Канзас-Сити,

07 Dec Общие сведения о цветах электрических проводов

Отправлено в 11:55 в без категории Электрик из Канзас-Сити

Понимание цветов электрических проводов обеспечивает безопасность электриков, жителей и бытовых приборов каждый раз, когда электрическая система находится на техническом обслуживании или ремонте.Различные цвета обозначают назначение провода в цепи.

Помните, что все провода в определенное время могут пропускать электрический ток, поэтому со всеми ними следует обращаться с одинаковой осторожностью. Крайне важно понимать провода, которые могут представлять наибольшую опасность - провода под напряжением.

Горячие провода - это провода, которые переносят электрический ток под напряжением от электрической панели или блока выключателя к таким пунктам назначения, как розетки или осветительные приборы. Их также называют линейными проводами.

Цветовые коды электрических проводов

1.Черные провода - горячие.
Черные провода передают питание на розетки и переключатели во всех типах цепей, а также могут использоваться в качестве ножек переключателя, связи между переключателем и электрической нагрузкой. Все черные провода всегда считаются находящимися под напряжением, и при работе с ними следует проявлять особую осторожность.

2. Красные провода - горячие.
Красные провода - это вторичные токоведущие провода в цепях 220 В, которые также могут использоваться в различных ножках переключателя. Красные провода в основном используются для подключения системы электроснабжения дома и проводных детекторов дыма, так что, если срабатывает одна сигнализация, все срабатывают.

Красные провода используются при установке потолочных вентиляторов там, где могут быть выключатели света. Электрики могут связать красный и черный провод или два красных провода.

3. Синие и желтые провода - горячий
Синие и желтые провода могут передавать питание, но они обычно не используются в проводке розеток. Вместо этого они действуют как провода под напряжением, протянутые через кабелепровод. Например, желтые провода могут служить ножками выключателя для структурного освещения, потолочных вентиляторов или розеток, соединенных с выключателями света.

Синие провода в основном используются в качестве переключателей в трех- или четырехпозиционных переключателях, например, в переключателях внизу и вверху лестницы, управляющих одним и тем же светом (трехсторонним).

4. Белые провода с красной или черной лентой - горячий.
Когда белые провода покрыты черной или красной лентой, они являются горячими проводами.

5. Зеленые провода - Заземление
Зеленые провода используются для заземления электрических цепей. Провода подключаются к клемме заземления в розетке сейфа и проходят к шине заземления в электрической панели.

Таким образом, провода играют роль отказоустойчивого устройства, которое позволяет электричеству где-то уйти в землю, если какой-либо провод под напряжением в цепи соприкасается с металлом или любым проводящим материалом.

Зеленые провода следует соединять только с другими зелеными проводами, и при возникновении неисправности в цепи они могут оказаться под напряжением, что требует осторожного обращения. Зеленые провода также никогда не следует использовать для каких-либо других целей, поскольку это может представлять опасность поражения электрическим током.

Винты заземления на любых электрических устройствах также часто окрашиваются в зеленый цвет.

6. Оголенные медные провода - Заземление
Заземление обеспечивает безопасный путь, по которому электричество возвращается на землю в случае электрического повреждения.Поскольку все электрические устройства должны быть заземлены, ко всем из них подключаются неизолированные медные провода, включая арматуру, переключатели, розетки и металлические корпуса или рамы приборов.

Также необходимо заземлить электрические металлические коробки, поскольку они являются токопроводящими.

7. Белые или серые провода - нейтраль
Слово «нейтраль» может вводить в заблуждение, поскольку оно кажется менее опасным или имеет меньший электрический ток. Однако с ними следует обращаться осторожно, потому что они могут проводить электрический ток, в основном, когда токовая нагрузка схемы несимметрична.

Нейтральные провода подключаются к токопроводящей металлической детали в электрической панели, которая притягивает электрический ток, который распространяется по дому. Эта металлическая деталь называется нейтральной шиной. Серые провода можно соединять только между собой.

Белые и серые провода при неправильном обращении представляют опасность поражения электрическим током, потому что они передают энергию обратно к электрической панели. При работе с белыми проводами убедитесь, что они имеют или не имеют красной или черной ленты вокруг них, так как это будет означать, что они использовались в качестве горячих проводов.

Важно понимать цвета электрических проводов, на которые также обращают внимание провод нагрузки и провод c. Нагрузочные провода соединяют светильник и выключатель света. Когда переключатель замкнут, он позволяет электричеству течь от переключателей света к осветительным приборам, включая свет.

Часто возникает путаница между линейным и нагрузочным проводами. Итак, какого цвета провод нагрузки? Провода нагрузки в основном черные, но красный также можно использовать в качестве вторичного провода нагрузки.

Они также подключаются к верхней половине коммутатора, а линейные провода подключаются к нижней половине коммутатора.

Провода

C, иначе называемые обычными проводами, являются еще одним важным проводом для полного понимания цветового кода электрического провода. Обычно они встречаются в современных домах или домах, подвергшихся современной реконструкции.

Это потому, что они используются в умных термостатах, которых не было в традиционных домах. Умные термостаты нуждаются в постоянном питании, чтобы поддерживать питание цветных светодиодных экранов и радиомодулей Wi-Fi.
C-провода отвечают за обеспечение непрерывного питания 24 В путем замыкания цепи провода R (источника питания) на плату управления системы HVAC.

Какого цвета провод C и как его идентифицируют?

Провод c в основном синий, но в некоторых случаях может быть черным.

Перед тем, как приступить к ремонту электрических проводов, убедитесь, что в них нет напряжения, отключив основное электропитание. Мультиметр можно использовать для поиска и устранения неисправностей и проверки электропроводки в доме.

Его также можно использовать для проверки наличия электрического тока и определения его силы. Это часто бывает полезно в домах, где электрическая система устарела и устарела или где нет проводов под напряжением.

В разных регионах и странах используются разные цветовые коды электрических проводов. Таким образом, перед работой с любыми электрическими проводами важно понимать область и цветовую маркировку проводов.

Мистер Спарки Электрик KC, штатный электрик Америки, обслуживает Канзас-Сити, штат Миссури, вместе с командой сертифицированных электриков также в Оверленд-парке. Помимо аварийного электрического ремонта, некоторые из услуг электрика, предоставляемые компанией, включают ремонт электрических розеток, установку потолочных вентиляторов, установку освещения, ремонт электропроводки, установку ландшафтного освещения и проверку домашней электросети.Позвоните нам сегодня по телефону (816) 535-8808, чтобы записаться на прием!

Да, цвета электрических проводов имеют значение

Цвета электрических проводов, вероятно, ничего не значат для среднего домовладельца, но эти различия на самом деле очень важны, и знание правильной цветовой кодировки важно при выполнении электромонтажных работ. Каждый цвет служит разным целям, и вы должны знать, что все провода, независимо от их функции или цвета, в какой-то момент могут пропускать ток, поэтому с ними следует обращаться осторожно.

В 1881 году Совет по страхованию пожаров Нью-Йорка выпустил первый набор правил безопасности для электропроводки. В 1893 году был создан первый Национальный свод правил по электромонтажу зданий для электрического освещения и электроснабжения , а в 1897 году NBFU выпустил первый Национальный электротехнический кодекс , но цвета не были учтены. Цветовые коды проводов были наконец упомянуты в издании NEC 1928 года.

* Основные рекомендации, приведенные ниже, применимы к электропроводке в США, хотя есть несколько исключений, поэтому вызов сертифицированного электрика - самый безопасный вариант.*

Зеленый, зеленый с желтой полосой или голая медь

Это провода заземления, которые защищают вас, вашу бытовую технику и ваш дом от электрического пожара. Их цель - обеспечить путь для электрического тока цепи, если устройство закорачивает или срабатывает выключатель.

Черный

Черный указывает на горячий или находящийся под напряжением провод, по которому течет ток и который используется для питания всех цепей. Эти провода питают розетку или выключатель и часто используются в качестве ножек выключателя (соединение, которое проходит от выключателя к электрической нагрузке).

Красный

Это будет ваш второй провод под напряжением при установке 220-вольтной большой бытовой техники, такой как плита, сушилка для одежды или кондиционер. Красный также может быть соединительным проводом между двумя проводными детекторами дыма.

Синий и желтый

Эти два цвета представляют собой горячие провода, которые обычно протягиваются в кабелепровод для обычных подключаемых электрических устройств. Синие провода используются в качестве путешественников, обычно на трех- или четырехпозиционных переключателях (управление светом из нескольких мест) или в качестве ножек переключателей для таких вещей, как вентиляторы или огни.Желтые провода почти всегда используются в качестве ножек переключателей для розеток, вентиляторов или освещения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
