Цвета трехфазного провода: Маркировка проводов по цветам.

Маркировка проводов по цветам.



Маркировка кабеля — нанесение на кабель цветовой разметки. Требования к маркировке согласно ГОСТ и ПУЭ указывают, где находятся фаза, ноль и земля.



Цветовая маркировка проводов повышает уровень безопасности и применяется для удобства проведения регулярного обслуживания и профилактики электропроводки.





Для чего необходима маркировка

Конкретные цвета в электрике выбраны неслучайно. Цветная проводка необходима для безопасного проведения электромонтажных работ, чтобы избежать короткого замыкания и поражения электрическим током. Раньше цвет проводников был черным или белым, в результате электрикам это приносило большие неудобства.



Раньше при расключении необходимо было подать питание в проводники, после чего при помощи контрольки определяли ноль и фазу. Использование расцветки избавило от всех этих мук, потому что все стало очень понятно.




Цветовая маркировка почти всегда наносится по всей длине проводника. Она помогает установить предназначение каждого проводника к определенной группе, чтобы облегчить их коммутации. Существуют три вида проводов в электрике: фаза, ноль и заземление.



Электробезопасность

Переменный электрический ток напряжением 220 V или 380 V опасен для человека. Неосторожное прикосновения к оголенным проводам или металлическим частям электрооборудования, которые могут находиться под напряжением, чревато тяжелым ожогом или смертельной травмой. Для этого ПУЭ дает ответ на вопросы: каким образом цвет проводов фаза и ноль, L и N в электрике поможет наглядно определить применяемую систему безопасности в данной электрической сети.



Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.



Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.





Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:

• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.



Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.



• Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
• Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
• Если нулевой и защитный проводник объединены, то согласно п. 1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
• Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.



Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

1. Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».
   Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».
2. Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
3. Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
4. Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
5. А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.



Стандартная цветовая маркировка проводов и шин

Цветная изоляция проводников сегодня – неотъемлемый атрибут для проведения успешного и правильного монтажа электропроводки. Такое решение – отнюдь не способ сделать провода красивыми и привлекательными для потребителя, это – удобная цветовая маркировка, стандартизированная и регламентированная во всем цивилизованном мире, являющаяся, без преувеличения, необходимостью.



Цветовая маркировка проводов дает точное обозначение каждому проводнику. Цвет изоляции жилы определяет ее назначение в группе из нескольких проводников и облегчает процесс коммутации и монтажа.

Такое решение исключает возможные ошибки, способные привести к смертельно опасному поражению электрическим током или к короткому замыканию. Ремонт и обслуживание электросетей также становится более безопасным, если провода имеют точную маркировку.



Стандарт изложенный в ПУЭ строго определяет цвета маркировки, и благодаря этому стандарту появляется возможность легко идентифицировать каждый проводник, каждую жилу кабеля в группе по цвету или по буквенно-цифровому коду.



Как правило, проводник целиком имеет определенный цвет, но допустима и маркировка только концов отдельных жил, в точках коммутации, где возможно применение цветной изоленты или цветных кембриков. Далее мы рассмотрим более подробно, как же именно выполняется такая маркировка для сетей однофазного, трехфазного тока и постоянного тока.



Для сетей трехфазного переменного тока

В сетях трехфазного переменного тока вводы высокого напряжения трансформаторов как на станциях, так и на подстанциях, а также шины, окрашены в следующие цвета, соответственно фазам:

• Фаза «А» – окрашена в желтый цвет;
• Фаза «В» – окрашена в зеленый цвет;
• Фаза «С» – окрашена в красный цвет.



Для сетей постоянного тока

Для цепей постоянного тока характерны только две шины: положительная и отрицательная. Здесь положительный провод (шина положительного заряда) маркируется красным цветом, а отрицательный провод (шина отрицательного заряда) маркируется синим цветом, ведь нулевой и фазный провода здесь принципиально отсутствуют. Средний провод (М) маркируется голубым цветом.

В случае, когда сеть постоянного тока, содержащая два проводника, создана посредством ответвления от трехпроводной цепи постоянного тока, проводники маркируются так же, как и соответствующие проводники исходной трехпроводной цепи.



Фаза, ноль и земля в электропроводке

Электрические сети переменного тока прокладывают теперь всегда многожильным проводом в изоляции жил разного цвета, это сильно облегчает процесс монтажа. Если разводку в помещении выполняет один монтажник, а в будущем обслуживание и ремонт сети будут проводить другие люди, они уже не будут вынуждены постоянно выявлять «фазу» и «ноль», они просто сориентируются по цвету.

Но в былые времена это являлось настоящей проблемой, ибо изоляция использовалась одноцветная – или белая, или черная. Теперь же выработан стандарт, и в соответствии с ГОСТом Р 50462 «Идентификация проводников по цветам или цифровым обозначениям», жилы отдельные и в кабелях имеют строго регламентированные обозначения.



Функция маркировки – создать возможность быстрого и легкого наглядного определения назначения каждого конкретного проводника по любому его участку, это одно из главных требований ПУЭ. Какой же расцветкой, согласно ГОСТу, должны обладать проводники в электрических установках переменного тока на напряжение до 1000 вольт и с глухозаземленной нейтралью, к коим относятся почти все жилые дома и административные здания?

Нулевой рабочий проводник (N) имеет синюю маркировку. Для нулевого защитного проводника (PE) – желто-зеленая маркировка в виде полос вдоль или поперек жилы. Такая маркировка в названной комбинации цветов актуальна лишь для заземляющих проводников (для нулевых защитных).

Когда нулевой рабочий проводник выполнен совмещенным с нулевым защитным (PEN), то по всей длине провода маркировка делается синим цветом, а в местах присоединений (на концах проводника) – желто-зеленые полосы, или наоборот: желто-зеленый проводник с синими концами.

Так, нулевые провода маркируются следующими цветами:

1. Нулевой рабочий провод (N) – маркировка синим цветом;
2. Нулевой защитный провод (PE) – маркировка желто-зеленым цветом;
3. Нулевой совмещенный провод (PEN) – маркировка желто-зеленым цветом с синими метками на концах либо наоборот.





Фазные провода, в соответствии со стандартом ПУЭ, могут иметь маркировку одним из этих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый, или белый. Если однофазная электрическая цепь получена путем ответвления от трехфазной сети, то фазный провод полученной однофазной цепи должен обязательно совпадать цветом с исходным проводом трехфазной сети, от которой произведено ответвление.



Провода маркируются так, чтобы цвета фазных проводов ни коим образом не совпадали цветом с нулевым проводником. А если применяется немаркированный кабель, то цветовые метки делаются на концах жил, в местах соединений, при помощи кембриков из термоусадки или цветной изолентой.

Но для предотвращения лишней работы по изготовлению меток, достаточно изначально правильно выбрать цвет изоляции, выбрав кабель достаточной длины для своих нужд.



Порой электрику в работе приходится сталкиваться с не очень приятными ситуациями, когда проводка уже выполнена, и ни подключения в щитке, ни провода не промаркированы, в этом случае человеку приходится тратить время и, используя пробник, выявлять «фазу», «ноль», и «заземление».

Однако всегда следует помнить, что даже если не представляется возможности приобрести провод нужного цвета, можно конечно использовать провод любого цвета, но тогда обязательно нужно пометить концы жил хотя бы цветной термоусадкой или цветной изолентой. И всегда помните, что при прокладке электропроводки необходимо быть осторожным и всегда соблюдать технику безопасности.



Проводка внутри дома

Проводка внутри дома выполняется только однофазными линиями и медными проводами. В электрических цепях, используемых для бытовых целей, рабочий ноль должен быть всегда синий! Согласно ПУЭ внутридомовые линии должны прокладываться с заземляющим проводником. Во всех трехжильных проводниках, выполненных по ГОСТу, подходящих для внутренних работ, заземляющий провод – желто-зеленый.



Если трехжильный проводник гибкий типа ПВС, то фазный проводник обычно коричневого цвета. Для внутридомовой проводки лучше использовать провода выполненных из литой меди. Если жилы помечают полосами, то жила с полосой любого цвета исключая синий и желто зеленый – фазный.



Если в кабеле отсутствует желто-зеленый проводник, в качестве заземляющего провода используют проводник с зеленой полосой. Заземляющий провод может маркироваться чисто желтым цветом. В кабелях, жилы которых окрашены целиком, белый провод – фазный.



Подводка к электроплите

Бытовая электроплита на 220 В подключается в специальную розетку, выдерживающую большую мощность. Окрас жил встречается красный, зеленый, синий, где красный – фаза, зеленый – земля, синий – нулевой проводник.

Есть нюанс, в электроплитах и варочных поверхностях зарубежного производства, рассчитанных на 220/380 В, подключение выполняется четырехжильным кабелем:

1. синий – ноль;
2. желто-зеленый проводник – заземление;
3. черный проводник – фаза А;
4. коричневый проводник – фаза В.



Допускается при подключении на одну фазу сеть объединять фазные проводники на электроплите под один контактный зажим.



Нейтральный провод

Нейтральный проводник – это провод, присоединенный к средней (нулевой) точке электрической системы. В стандартной схеме подключения – это совмещенный нулевой рабочий и нулевой защитный проводник в трех фазной цепи. Цвет нейтрального провода – весь синий с желто-зеленым на концах или весь желто-зеленый с синим на концах.



Проводится маркировка проводов по цвету, буквам и цифрам. ГОСТ до 2009 г более широко трактовал возможности маркировки проводов. Начиная с 2009 г стандарты пересматривают в сторону более четкой классификации цветов и исключают примечания, позволяющие не маркировать проводники.



В национальном стандарте 2009 уточнена терминология и дополнена буквенно-цифровая классификация. Для электрических цепей до 2009 г применялась классическая окраска проводников: желтый, зеленый, красный.

В классическом варианте трехфазных цепях до 1000 вольт проводники помечают в следующих комбинациях:

• Фаза А – L1, желтый – рекомендован коричневый.
• Черный рекомендован в фазе В – L2, зеленый.
• Фаза С – L3, красный – рекомендован серый.
• Нулевой проводник – N синий.
• Совмещенный рабочий ноль с заземляющим проводником – PEN, синий с желто-зелеными наконечниками – желто-зеленый с синими наконечниками.
• Заземляющий проводник – PE, желто-зеленый.



Данная комбинация не подразумевает ни направление вращения, ни фазировку.



Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, какой тип выключателя установлен: одноклавишный или двухклавишный выключатель. Разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное – соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».



На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность, нулевой рабочий – слева, фаза – справа.



Но бывают сюрпризы от производителей, например, один проводник – желто-зеленый, а два других могут оказаться черными.

Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.



Если кабель уже проложен, как нанести маркировку

Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено непонятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно каким цветом фаза проложена, а где ноль и заземление.

Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т. д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.

К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.

Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.



В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Для этого можно выполнить обозначение проводов по цвету, воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.



Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.

Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!

Цветовая маркировка проводов в сетях 220 и 380В / Разное / Публикации / Строим Домик

В настоящее время промышленностью выпускаются электрические провода разного сечения с буквенно-цифровой и с цветовой маркировкой жил по всей длине провода. Главная функция любого вида маркировки – визуальное распознавание каждой отдельно взятой жилы провода по назначению, а также облегчение (ускорение) выполнения работ по монтажу и эксплуатации проводов.

Кроме того, разделение жил по цветам в силовой электрической цепи – это ещё и одно из современных требований техники безопасности, регламентированное ГОСТ.

Цветовая маркировка проводов

Электрический провод широко используется на производстве и в быту как в силовых цепях переменного тока (однофазная сеть 220В или трёхфазная сеть 380В), так и в цепях постоянного тока. Электрический провод бывает одножильный и многожильный. Жилы у провода могут быть однопроволочные или многопроволочные.

Однофазная двухпроводная сеть 220В

Двухпроводная электрическая сеть – это электрическая сеть с двумя электрическими проводниками. Один проводник является фазным, второй является нулевым. Двухпроводная электрическая сеть сегодня всё ещё встречается в старых домах в виде обычной электрической проводки. Старая электрическая проводка представляет собой двухжильный алюминиевый провод («лапша») с белой изоляцией.

Двухжильный провод используется для подключения выключателей, обычных розеток, светильников.

Т.к. обе жилы такого провода имеют одинаковый цвет, то визуально отличить фазу от нуля достаточно проблематично. Поэтому для того чтобы определить где фаза, а где ноль, используют отвёртку-индикатор, пробник, «прозвонку», тестер, мультиметр или другой электроизмерительный прибор.

Сегодня для того чтобы в процессе эксплуатации отличить фазу от нуля, при монтаже используется либо двухжильный провод с жилами разного цвета, либо два одножильных провода.

В качестве двухжильного провода часто используется гибкий провод с коричневой и синей (светло-синей, голубой) жилой. Настоятельно рекомендуется использовать в качестве фазного проводника жилу коричневого цвета, а в качестве нулевого проводника – жилу синего цвета.

Нередко встречаются двухжильные провода с другой расцветкой жил. Например, в таких проводах фазный провод может быть не коричневым, а красным, чёрным, серым или другим цветом.

В случае использования двух отдельных одножильных проводов есть два варианта маркирования. Первый – это использование проводов разного цвета. Например, в качестве фазы можно использовать красный провод, а в качестве нуля синий провод.

Если используются провода одинакового цвета, то маркировать фазную и нулевую жилу можно или с помощью цветной изоленты, или путём использования цветной термоусадочной трубки. При использовании цветной изоленты на фазный провод в начале и в конце наматывается изолента красного цвета, а на нулевой провод наматывается изолента синего цвета.

При использовании термоусадки маркирование одноцветных проводов практически аналогично маркированию изолентой. Термоусадка красного цвета надевается на фазный провод, а термоусадка синего цвета надевается на нулевой провод.

В домашних условиях можно маркировать жилы проводов и другими цветами.

Цветовая маркировка в однофазной трёхпроводной сети 220В

Трёхпроводная электрическая сеть – это сеть с тремя электрическими проводниками. В настоящее время трёхпроводная сеть встречается всё чаще и чаще, особенно это касается новой проводки.

Цветовая маркировка электрических проводов 220 в

Как и в двухпроводной сети один проводник является фазным, второй нулевым, а вот третий проводник – это защитный провод заземления, служащий для защиты от поражения электрическим током. В трёхпроводной сети используется трёхжильный провод обычно с коричневой, синей и жёлто-зелёной жилой.

Коричневая жила – это фаза, синяя жила – нулевой проводник, жёлто-зелёная жила – проводник защитного заземления. Во избежание путаницы не рекомендуется в качестве фазного или нулевого проводника использовать жилу с жёлто-зелёной расцветкой.

Трёхжильный провод с цветными жилами используют для подключения современных розеток европейского образца, имеющих кроме фазного и нулевого контакта также и контакт для подключения проводника заземления. Для подключения светильников также используют трёхжильные провода.

Цветовые обозначения проводов в трёхфазной сети 380В

Цветовая маркировка проводов трехфазной сети 380В

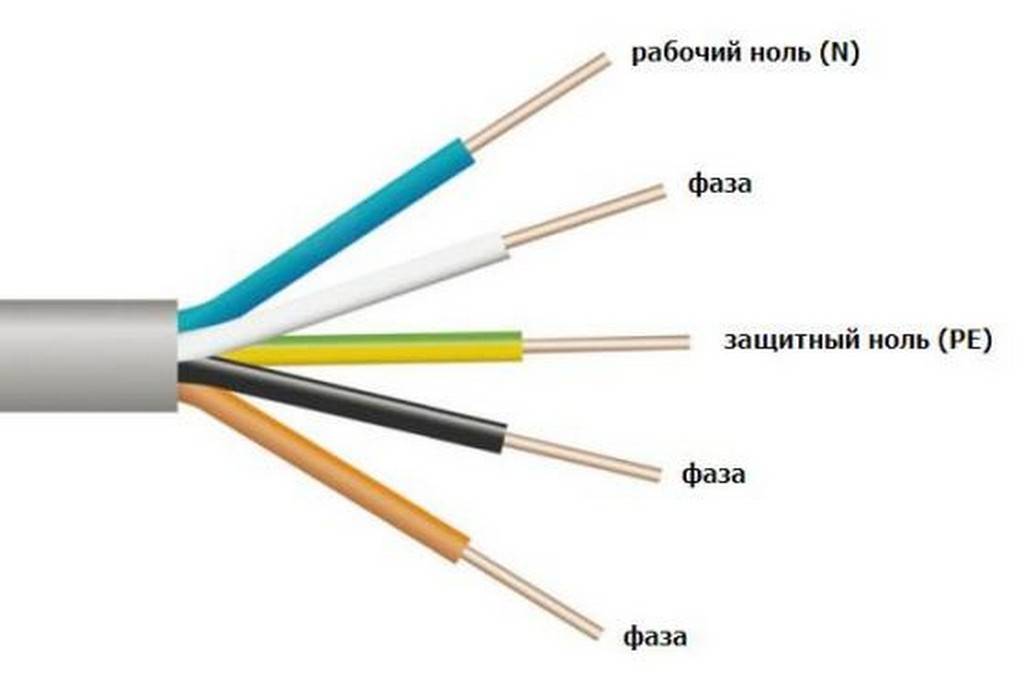

Трёхфазная электрическая сеть может быть четырёхпроводной или пятипроводной, т.е. с четырьмя или с пятью жилами провода. Разница состоит лишь в наличии или отсутствии защитного проводника заземления. Т.е. четырёхпроводная сеть – это три фазных проводника, нулевой рабочий проводник и отсутствие защитного проводника заземления. Пятипроводная сеть – это три фазных проводника, нулевой рабочий проводник и наличие проводника заземления.

И в четырёхпроводной, и в пятипроводной сети под нулевой рабочий проводник используется синяя жила, а под проводник заземления используется жёлто-зелёная жила. Что касается трёх фаз A, B и C, то чаще всего под них используется коричневая, чёрная и серая жила соответственно. Но бывает также и другая расцветка жил проводов.

Четырёхжильный и пятижильный провод используют для подключения трёхфазной нагрузки или для разделения однофазной нагрузки по группам.

Сеть постоянного тока

В электрической сети постоянного тока обычно используются два проводника. Первый проводник – это плюс, а второй проводник – это минус. В качестве плюсового проводника используется жила красного цвета, а в качестве минусового проводника используется жила синего цвета.

По итогам всего вышесказанного стоит отметить следующее: несмотря на определённые стандартные требования по цветовому маркированию проводов, без предварительной проверки не рекомендуется стопроцентно полагаться на цвет той или иной жилы провода.

Цветовые коды электропроводки – важно

Инженеры-электрики и электрики соблюдают предопределенные цветовые коды проводки при электромонтаже домов, коммерческих зданий и промышленных щитов. Прежде чем приступать к ремонтным работам самостоятельно, необходимо знать цветовые коды электропроводки.

Используемые цветовые коды электропроводки немного различаются в каждой части мира в зависимости от стандартов, которым они следуют. Даже есть разные цветовые коды для проводов переменного и постоянного тока. Например, в Канаде вы можете найти красный, черный и синий провода для трехфазного тока, а в Австралии — желтый, синий и черный. В этой статье давайте обсудим правила электропроводки, принятые в разных странах.

Содержание

Стандартные цветовые коды проводки IEC

Международный стандарт IEC 60446 (Международная электротехническая комиссия, организация, которая разрабатывает и публикует электрические и электронные технологии) определяет цветовые коды следующим образом:

Цветовой код IEC для трехфазной системы переменного тока,

Предпочтительные цветовые коды проводки для трехфазной четырехпроводной системы:

• Фаза – 1: Коричневый
• Фаза – 2: Черный
• Фаза – 3: Серый
• Нейтраль: Голубой
• Заземляющий или защитный провод: Зеленый/Желтый

Для однофазной системы переменного тока,

9 0002 Предпочтительные цветовые коды проводки для однофазной четырехпроводной системы:

• Фаза: Коричневый
• Нейтраль: Голубой
• Заземляющий или защитный провод: Зеленый/Желтый

Для 2-проводной системы Раскопанная система постоянного тока :

• Положительный: Коричневый
• Отрицательный: Серый

Для двухпроводного заземления (отрицательно заземленного) Цепь постоянного тока :

• Положительный: Коричневый
• Отрицательный: Синий

Для 2-проводного заземления (от положительного заземления) Цепь постоянного тока :

• Положительный: Синий
• Отрицательный: Серый

3-проводной заземленный постоянный ток :

• Положительный: Коричневый 9002 4
• Промежуточный провод: Синий
• Негатив: Серый

Защитное заземление : Зелено-желтый

Вышеупомянутые цветовые коды соблюдаются в европейском союзе E , Великобритании, Китае, Гонконге, Аргентине, России, Украине, Беларуси. , Казахстан и Сингапур.

Стандартные цветовые коды проводки NEC

Национальный электротехнический кодекс соблюдается в США и иногда в Канаде. NEC требует, чтобы цветовые коды для нейтрального и защитного заземления были серыми и желто-зелеными соответственно. NEC не предъявляет никаких требований к другим проводникам. Цветовой код, принятый в США, выглядит следующим образом:

Предпочтительные цветовые коды :

• Фаза — 1: черный (для 120, 208 или 240 В), коричневый (для 277 или 480 В).
• Фаза – 2: красный (для 120, 208 или 240 В), оранжевый (для 277 или 480 В).
• Фаза – 3: синий (для 120, 208 или 240 В), желтый (для 277 или 480 В).
• Нейтраль: белый (для 120, 208 или 240 В) или серый (для 277 или 480 В)
• Заземляющий или защитный проводник: зеленый/желтый или зеленый или оголенный медный проводник.
• Для однофазной сети черный (для 120 В) или красный (для 277) используется для линии, а серый — для нейтрали.

Стандарт Австралии/Новой Зеландии для цветовых кодов проводки

AS/NZS запрещает использование желтого, зеленого, желто-зеленого, черного и небесно-голубого цветов для фаз. Можно использовать любые цвета, кроме перечисленных. Обычно используется следующий цветовой код:

• Для трехфазного питания используются красный, белый и синий цвета.
• Для однофазного питания – красный или коричневый цвет используется для линии, а черный или небесно-голубой – для нейтрали.
• Для заземления или защитного провода — можно использовать зелено-желтый или зеленый или неизолированный медный провод.

Цветовой код электрических проводов в Индии совпадает со старыми цветовыми кодами Великобритании.

• Фаза – 1: Красный
• Фаза – 2: Желтый
• Фаза – 3: Синий
• Нейтраль: Черный
• Заземляющий или защитный провод: зеленый/желтый, зеленый или неизолированный провод 90 024

Соблюден цветовой код проводки в Индии

Китайский стандарт

• Фаза – 1: Желтый
• Фаза – 2: Зеленый
• Фаза – 3: Красный
• Нейтраль: Черный или Синий
• Заземляющий или защитный провод: Зеленый/Желтый или зеленый или неизолированный проводник

Международные цвета проводки — старые и новые цветовые коды проводов Великобритании

Европейские страны соблюдают коды Международной электротехнической комиссии, в то время как США, Канада, Новая Зеландия и Австралия имеют свои собственные коды. Великобритания следовала своему британскому стандарту BS 7671 до марта 2006 года, и даже сегодня ему следуют несколько азиатских стран.

Цветовой код трехфазного провода Кредит: Phase3

Ссылка: https://ztlabels.com/standards/dc-power-circuit-wiring-color-codes/

Основы тегов

Copyright © 2023 Electrical Classroom. Защищено законом о защите авторских прав в цифровую эпоху Продолжая использовать этот веб-сайт, вы соглашаетесь с нашей политикой в ​​отношении файлов cookie.
Посмотреть Политика конфиденциальности Посмотреть Карта сайта

Стандартные напряжения и цветовой код в мире – eeeeepw-portal

Янкович позаимствовал с сайта.

Цветовые коды проводки NEC для переменного тока — США и Канада







Проводка переменного тока (однофазная и многофазная) США – NEC Цветовые коды

обязательные цвета для силовой проводки в национальных электрических нормах (NEC): зеленый, Голый или зеленый/желтый (желтая полоса или полоса на зеленом) для защитного заземления «PG» и белый (альтернативно серый) для нейтрального провода. Любые другие цвета, ожидаемые Вышеупомянутое можно использовать для проводов под напряжением (линейных или горячих). Между тем, следующие цвета адаптированы в местной практике и используются для линий, нейтральных и провода заземления следующие.

Цветовые коды однофазной проводки

Однофазное напряжение 120 В переменного тока:

• ЧЕРНЫЙ  = Фаза, Горячая или Линия “ L “ 90 024
• БЕЛЫЙ    = Нейтральный «N»
• ЗЕЛЕНЫЙ , ГОЛОВОЙ или ЗЕЛЕНЫЙ   / ЖЕЛТЫЙ  = Заземляющий проводник (Защитное заземление) “ PG “

Одна фаза 240 В переменного тока:

Это также известен как двухфазный или двухфазный источник переменного тока, но в основном называется однофазным. фазное питание.

• ЧЕРНЫЙ = Фаза 1, Горячая 1 или Линия 1 «L1»
• КРАСНЫЙ   = Фаза 2, Горячая 2 или Линия 2, «L2»
9002 3  БЕЛЫЙ    = Нейтральный «N»
• ЗЕЛЕНЫЙ , ГОЛЫЙ или ЗЕЛЕНЫЙ   /  ЖЕЛТЫЙ  = Земля «PG»





Цветовые коды трехфазной проводки

Трехфазная сеть 208 В переменного тока:

• СИНИЙ   = Фаза 1  , Горячая линия 1 или Линия 1 «L1»
• ОРАНЖЕВЫЙ   = Фаза 2 , Hot 2 или Line 2 «L2» (используется оранжевый цвет для High Leg или Power Leg Delta)
• ЧЕРНЫЙ = Фаза 3 , Горячий 3 или Линия 3 «L3»
•  БЕЛЫЙ    = Нейтральный «N»
• 90 003 ЗЕЛЕНЫЙ , ГОЛЫЙ или ЗЕЛЕНЫЙ   / ЖЕЛТЫЙ  = Земля «PG»

Примечание: 2 08 В, одна фаза доступно между верхней линией ноги и нейтралью/землей.

Три фазы 277 В и 480 В (США) и 600 В/347 В (Канада) переменного тока:

Следующие, например, 277 В и 480 В переменного тока (США) и 600 В/347 В (в Канаде) расходные материалы используются для промышленного и мощного оборудования, такого как двигатели и нагреватели на заводах и производственных предприятиях.

КОРИЧНЕВЫЙ = Фаза 1 , горячая 1 или линия 1 «L1»

• ОРАНЖЕВЫЙ   = фаза 2 , горячая 2 или линия 2 «L2»
• ЖЕЛТЫЙ  = фаза 3 , горячая 3 или линия 3 «L3»
• СЕРЫЙ = Нейтральный «N»
• ЗЕЛЕНЫЙ , ГОЛУБОЙ или ЗЕЛЕНЫЙ  /   ЖЕЛТЫЙ   = Земля “PG”

Канада – CEC AC (однофазный и трехфазный) Цветовые коды проводки

Канада Цветовые коды электропроводки «CEC» на практике аналогичны национальным Электрический код «NEC», за исключением того, что белый цвет используется для нейтрального провода и Зеленый или неизолированный провод используется для защитного заземления. В некоторых случаях 1-й и цвета 2-й фазы (линии) находятся в инверсном положении по сравнению с NEC.

В Короче говоря, в Канаде практикуется цветовая кодировка охотничьей проводки.

Преимущественно 120В и 240В (есть второй горячий или фазный провод в 240В однофазная система переменного тока).

• КРАСНЫЙ или ЧЕРНЫЙ = Фаза, Горячая или Линия (в случае двух линий) «L1 или L2»
• БЕЛЫЙ = Нейтральный 3  ЗЕЛЕНЫЙ  /  ЖЕЛТЫЙ  = Заземляющий проводник “PG”

Трехфазный Переменный ток (обязательно)

Цвета проводов, используемые для многофазных цепей 208 В

• КРАСНЫЙ   = фаза 1 или линия 1, «L1»
• ЧЕРНЫЙ = фаза 2 или линия 2, «L2»
• СИНИЙ   = фаза 3 или линия 3, «L3»
900 23 БЕЛЫЙ или СЕРЫЙ  = Нейтральный “N”
• ЗЕЛЕНЫЙ , ГОЛОВОЙ или ЗЕЛЕНЫЙ  /  ЖЕЛТЫЙ  = Заземление «PG»

Трехфазный переменный ток (изолированный)

Эти цвета используются для многофазных сетей 277 и 480 В в Канаде.

• ОРАНЖЕВЫЙ = фаза 1 или линия 1 «L1»
• КОРИЧНЕВЫЙ = фаза 2 или линия 2 «L2»
• ЖЕЛТЫЙ = фаза 3 или Линия 3 «L3»
• БЕЛЫЙ   или  СЕРЫЙ  = Нейтральный “N”
• ЗЕЛЕНЫЙ , ГОЛОВОЙ или ЗЕЛЕНЫЙ  /  900 03 ЖЕЛТЫЙ = заземление «PG»

Цветовые коды проводки IEC для переменного тока — Великобритания, ЕС Другие страны





Как упомянутых выше, большинство стран Европейского союза и Великобритании, Китая, России, Гонконга Конг, Сингапур, Украина, Беларусь, Казахстан, Израиль, Турция, Аргентина, Юг Африка, КСА (Саудовская Аравия), ОАЭ (Объединенные Арабские Эмираты) и Малайзия в соответствии с нормами проводки IEC «Международной электротехнической комиссии». Имейте в виду, что некоторые из вышеупомянутых стран, таких как Великобритания, Россия и Китай и другие страны использовали свои собственные «старые цветовые коды проводки», но теперь следуют IEC. коды проводов силовой цепи.

Великобритания и ЕС: IEC AC (однофазный и трехфазный) Цветовые коды проводки

Цветовые коды проводов UK New (IEC)

Однофазный 230 В переменного тока Горячий или линейный, (L)

СИНИЙ   = нейтральный (N)

ЗЕЛЕНЫЙ   / ЖЕЛТЫЙ   = Защитный провод заземления заземление» (PE)

Трехфазный переменный ток 415+ В

• КОРИЧНЕВЫЙ   = фаза 1 или линия, (L1)
• ЧЕРНЫЙ = фаза 2 или линия 2, (L2)
• СЕРЫЙ = фаза 3 или линия 3, (L3)
• СИНИЙ   = Нейтральный (N)
• ЗЕЛЕНЫЙ   / ЖЕЛТЫЙ   9000 4 = Заземляющий проводник «Защитный заземление» (PE)

Старые цветовые коды проводки Великобритании

Ранее до марта 2004 г. в Великобритании использовались собственные цветовые коды проводки. Эти старые цветовые коды проводки все еще используются на субконтинентах, включая Индию, Пакистан, ОАЭ и ЮАР.

Однофазный 230 В переменного тока

• КРАСНЫЙ  = Фаза, Горячая линия или Линия, (L)
• ЧЕРНЫЙ  = Нейтраль (N)
• ЗЕЛЕНЫЙ   /  ЖЕЛТЫЙ   = Заземлитель «Защитный заземление» (PE)

Трехфазный переменный ток 415+ В

• КРАСНЫЙ  = фаза 1 или линия, (L1)
• ЖЕЛТЫЙ  = фаза 2 или Линия 2, (L2)
• СИНИЙ   = фаза 3 или линия 3, (L3)
• ЧЕРНЫЙ = нейтральный (N)
• ЗЕЛЕНЫЙ   /  ЖЕЛТЫЙ   = Заземляющий проводник «Защитный земля» (PE)

Цветовые коды проводки для Китая и России







Китай, КНР и Россия (старый) Цветовые коды проводки

Однофазный AC

• ЖЕЛТЫЙ  = фаза, горячая или линейная, (L)
• ГОЛУБОЙ или ЧЕРНЫЙ = нейтральный (N)
• ЗЕЛЕНЫЙ   / ЖЕЛТЫЙ 9 0003   = Заземляющий проводник «Защитный заземление» (PE)

Китай Трехфазный переменный ток

• ЖЕЛТЫЙ  = фаза 1 или линия, (L1)
• ЗЕЛЕНЫЙ = фаза 2 или линия 2, (L2)
• КРАСНЫЙ = фаза 3 или линия 3, (L3)
• ГОЛУБОЙ или ЧЕРНЫЙ = Нейтральный (N)
• ЗЕЛЕНЫЙ   / ЖЕЛТЫЙ  = заземляющий проводник «Защитное заземление» (PE)

Россия Новые цветовые коды проводки

Россия следовали тем же цветовым кодам проводки, что и в Китае, но они адаптировали IEC с небольшими изменениями, например, в трехфазной системе они могут использовать фиолетовый цвет. или серый цвет вместо серого в IEC. Поскольку все немного изменилось в Россия, так что надо следить за тестером, прежде чем идти в бардак.

Однофазный переменный ток

• КОРИЧНЕВЫЙ   = Фаза, Горячая или Сеть, (L)
• ЧЕРНЫЙ = Нейтраль (N) 9 0024
• ЗЕЛЕНЫЙ   / ЖЕЛТЫЙ  = Земля Дирижер «Защитное заземление» (PE)

Трехфазный переменный ток

• КОРИЧНЕВЫЙ   = фаза 1 или линия, (L1)
• ЧЕРНЫЙ  = фаза 2 или линия 2, (L2)
• СЕРЫЙ  или ФИОЛЕТОВЫЙ   = фаза 3 или линия 3, (L3)
• СВЕТЛО-СИНИЙ = нейтральный (N)
• ЗЕЛЕНЫЙ   / ЖЕЛТЫЙ  = Заземляющий проводник «Защитное заземление» (PE)

Цветовые коды проводки для Австралии и Новой Зеландии





  9 0193

Оба Австралийцы и киви используют одинаковые цветовые коды проводки для однофазных и трехфазные силовые цепи.

Однофазный переменный ток

• КРАСНЫЙ  или КОРИЧНЕВЫЙ  = фаза, горячая или линейная, (L)
• ЧЕРНЫЙ или 9 0003 НЕБЕСНО-ГОЛУБОЙ = Нейтральный (N)
• ЗЕЛЕНЫЙ  или ЗЕЛЕНЫЙ   / ЖЕЛТЫЙ   = Заземляющий проводник «Защитный заземление» (PE)

Трехфазный переменный ток

• КРАСНЫЙ или КОРИЧНЕВЫЙ = фаза 1 или линия, (Л1)
•   БЕЛЫЙ  = фаза 2 или линия 2, (L2)
• СИНИЙ   = фаза 3 или линия 3, (L3)
• ЧЕРНЫЙ или СВЕТЛО-СИНИЙ = Нейтральный (N)
• ЗЕЛЕНЫЙ или ЗЕЛЕНЫЙ  /  ЖЕЛТЫЙ 900 04   = Заземляющий проводник «Защитное заземление» (PE).

Цвет проводки для Японии Коды

Как следует из названия, Япония всегда делает странные вещи. Сингл фазное питание составляет 100 В (линия к нейтрали), а трехфазное питание составляет 200 В (3 линии, Нет нейтрали). Для вау-реакции проверьте общие нейтральные цвета и цвета 3-й фазы. Они одинаковые, т.е. белые (прочитайте следующее примечание после трехфазного коды для объяснения).

Однофазный переменный ток

• ЧЕРНЫЙ или КРАСНЫЙ = Фаза, Горячая или Линия, (L)
•   БЕЛЫЙ  = Нейтраль (N)
• ЗЕЛЕНЫЙ   = Провод заземления «Защитное заземление» (PE)

Трехфазный переменный ток

• ЧЕРНЫЙ = фаза 1 или линия, (L1)
• КРАСНЫЙ = фаза 2 или линия 2, (L2)
•   БЕЛЫЙ  = фаза 3 или линия 3, (L3)
•   БЕЛЫЙ  = Общая нейтраль (N) (используется только в двухпроводной системе)
• ЗЕЛЕНЫЙ   = Заземляющий проводник «Защитное заземление» (PE)

Имейте в виду, что в случае трехфазного поставка, нет необходимости для нейтрального провода здесь, в Японии. Так что не паникуйте с «3-й линией» через три фазы и общий Нейтральный как Белый цвет.

Индия, Пакистан, ОАЭ, Саудовская Аравия и Южная Африка Цветовые коды проводки

Индия и Пакистан, включая другие страны субконтинента, такие как а также ОАЭ (Объединенные Арабские Эмираты), КСА (Королевство Саудовская Аравия) и Юг Африка AKA «Proteas» (теперь они адаптировали IEC) следуют старому цвету проводки Великобритании. коды, т.е. RYB (красный, желтый и синий для трех фаз) и красный и черный для Фаза и нейтраль соответственно.

Однофазный, 230 В переменного тока

• КРАСНЫЙ   = Фаза, Горячая или Линия, (L)
• ЧЕРНЫЙ = Нейтраль (N )
• ЖЕЛТЫЙ / ЗЕЛЕНЫЙ = Провод заземления «Защитное заземление» (PE)

Три фазы 415+ AC

• КРАСНЫЙ   = фаза 1 или линия, (L1)
• 90 003 ЖЕЛТЫЙ   = фаза 2 или линия 2 (L2 )
• СИНИЙ   = фаза 3 или линия 3, (L3)
• ЧЕРНЫЙ  = общая нейтраль (N) (используется в двухлинейной системе Только)
• ЖЕЛТЫЙ / ЗЕЛЕНЫЙ = Проводник заземления «Защитное заземление» (PE)

Цветовые коды проводки в Израиле 90 004

Некоторые страны немного адаптировали нормы отжима IEC. модификации. Израиль соблюдает правила IEC, проводя местную практику. следующие

Однофазный, 230 В перем. тока

• КОРИЧНЕВЫЙ   = фаза, горячая или линейная, (L)
• СИНИЙ 9000 3   = Нейтральный (N)
• ЖЕЛТЫЙ / ЗЕЛЕНЫЙ = Проводник заземления «Защитное заземление» (PE)

Три фазы 415+ AC

• КОРИЧНЕВЫЙ  (Или маркировочная втулка L1)  = Фаза 1 или линия, ( L1)
• КОРИЧНЕВЫЙ  (ОРАНЖЕВАЯ ПОЛОСА)  (Или маркировочная втулка L2) = Фаза 2 или Строка 2, (L2) (или маркировочная втулка L2)
• КОРИЧНЕВЫЙ (ЧЕРНАЯ ПОЛОСА)  (или маркировочная втулка L3) = фаза 3 или линия 3, (L3)
• СИНИЙ   = общая нейтраль (N)
•  ЖЕЛТЫЙ   / ЗЕЛЕНЫЙ   = Проводник заземления «Защитное заземление» (PE)

Цветовые коды проводки в Индонезии

Однофазный источник переменного тока

• КРАСНЫЙ или ЧЕРНЫЙ = Фаза, Горячая или Линия, (L)
• СИНИЙ   = Нейтральный (N)
• ЖЕЛТЫЙ   /  ЗЕЛЕНЫЙ 900 03   = Провод заземления «Защитное заземление» (PE)

Трехфазный Источник переменного тока

• КРАСНЫЙ   = фаза 1 или линия, (L1 или R)
• ЖЕЛТЫЙ   = фаза 2 или линия 2, ( L2 или S)
• ЧЕРНЫЙ = фаза 3 или линия 3, (L3 или T)
• СИНИЙ   = общая нейтраль (N)
• ЖЕЛТЫЙ / ЗЕЛЕНЫЙ   = Заземляющий проводник «Защитное заземление» (PE)

Цветовые коды электрических проводов — NEC и IEC

We использовали Красный для Phase, Live or Hot , Черный для Нейтральный и Зеленый для Провод заземления/заземления на типичной однофазной электрической схеме. Вы можете использовать коды для конкретного региона или общепринятые правила в данной местности, т. е. IEC – Международный электротехнический Комиссия ( UK , EU и т. д.) или NEC (National Electrical Code [ US & Canada ] см. подробный пост о цветовых кодах проводки NEC и IEC 9 0004  где;

НЭК – США:

Однофазный 120 В переменного тока:

• Черный = Hot или Line , 90 024
• Белый  =  Нейтральный
• Зеленый  с Желтый полосатый или неизолированный проводник = Заземление/Заземление  или Защитный Земля «ПГ».

Однофазный 240 В переменного тока:

• Черный  =  Горячий 1  или Линия 1 90 004
• Красный   = Горячий 2 или Линия 2
• Белый  =  Нейтральный
• Зеленый  с Желтый Полосатый или оголенный проводник = Земля/земля  или Защитный Земля «ПГ».

Три Фаза 208 В и 240 В переменного тока (треугольник высокого напряжения):

• Синий   = Горячий 1 или Линия 1
9002 3 Оранжевый   = Горячий 2 или Строка 2  (в середина)
• Черный = Hot 3 или Line 3
• Белый  =  Нейтраль
• Зеленый  с Желтый Полосатый или неизолированный проводник =  Заземление/Земля или Защитный Земля «ПГ».

Три Фаза 277 В и 480 В переменного тока:

• Желтый  =  Горячий 1 или Линия 1
• Оранжевый 90 003   = Hot 2 или Line 2  (посередине)
• Коричневый  = Горячая линия 3 или линия 3
• Белый  =  Нейтраль
• Зеленый  с Желтый полосатый или неизолированный проводник = Земля/Земля  или  Защитный Земля «ПГ».

МЭК и Великобритания:

МЭК и Великобритания:

Однофазный 230 В переменного тока:

• Коричневый = Фаза или Линия 9002 4
• Синий = Нейтральный
• Зеленый или Зеленый с Желтой полосой = Земля/Заземление или Защитное заземление «PE».

Три Фаза 400 В:

• Коричневый   = Фаза 1
• Черный  = Фаза 2
• Серый 900 04  = Фаза 3
• Синий   = Нейтральный
• Зеленый или Зеленый с Желтый Полоса = Земля или Провод заземления в качестве защитного заземления (PE).
