Цветомузыка на светодиодах своими руками

Главная » Виды ламп » Светодиоды

Автор: Школа светодизайна MosBuild

Цветомузыка своими руками – что может быть приятней и интересней для радиолюбителя, ведь собрать ее несложно, имея хорошую схему.

В современной радиотехнике существует огромное разнообразие радиоэлементов и светодиодов, преимущество которых трудно подвергнуть сомнению. Большой диапазон цветов, яркий и насыщенный свет, высокая скорость срабатывания различных элементов, низкое потребление энергии. Этот список достоинств можно продолжать бесконечно.

Принцип работы цветомузыки: светодиоды, собранные по схеме, моргают от имеющегося источника звука (это может быть плеер или магнитола и колонки) с определенной частотой.

Преимущества использования светодиодов перед используемыми ранее в ЦМУ:

• световая насыщенность света и обширный цветовой диапазон;
• хорошая скорость;
• малая энергоемкость.

Содержание

1. Простейшие схемы
2. Этапы изготовления
3. Краткое описание радиоэлементов
4. Возможность сборки цветомузыкальной приставки для автомобиля
5. Вывод

Простейшие схемы

Простая цветомузыка, которую можно собрать, имеет один светодиод, питается от источника постоянного тока напряжением 6–12 В.

Простейшая схема на один светодиод

Можно собрать вышеприведенную схему, используя светодиодную ленту и подобрав необходимый транзистор. Недостатком является то, что существует зависимость частоты мигания светодиодов от уровня звука. Другими словами, полноценный эффект можно наблюдать только при одном уровне звучания. Если снизить громкость, то будет редкое мигание, а при повышении громкости останется постоянное свечение.

Убрать этот недостаток можно при помощи трехканального преобразователя звука. Ниже приведена простейшая схема, собрать ее своими руками на транзисторах несложно.

Схема цветомузыки с трехканальным преобразователем звука

Для данной схемы необходим источник питания на 9 вольт, который позволит светиться светодиодам в каналах. Чтобы собрать три усилительных каскада, понадобятся транзисторы КТ315 (аналог КТ3102). В качестве нагрузки используются разноцветные светодиоды. Для усиления использован понижающий трансформатор. Резисторы выполняют функцию регулировки вспышек светодиодов. В схеме стоят фильтры для пропускания частот.

Можно улучшить схему. Для этого надо добавить яркость лампочками накаливания на 12 В. Понадобятся тиристоры управления. Все устройство необходимо запитать от трансформатора. По такой наипростейшей схеме можно уже работать. Цветомузыка на тиристорах может быть собрана даже начинающим радиотехником.

Схема цветомузыки с тиристорным управлением

Как сделать цветомузыку на светодиодах своими руками? Первое, что необходимо сделать – это подобрать электрическую схему.

Ниже приведена схема светомузыки с RGB-лентой. Для подобной установки необходим источник питания на 12 вольт. Она может работать в двух режимах: как светильник и как цветомузыка. Режим выбирается переключателем, установленным на плате.

Электрическая схема со светодиодной лентой для ЦМУ

Этапы изготовления

Необходимо сделать печатную плату. Для этого нужно взять фольгированный стеклотекстолит размерами 50 х 90 мм и толщиной 0,5 мм. Процесс изготовления платы состоит из нескольких этапов:

• подготовка фольгированного текстолита;
• сверление отверстий под детали;
• нанесение дорожек;
• травление.

Пример макетного образца печатной платы

Плата готова, комплектующие закуплены. Теперь начинается самый ответственный момент – распайка радиоэлементов. От того, как аккуратно они будут установлены и запаяны, будет зависеть окончательный результат.

Перечень необходимых радиоэлементов

Собираем нашу печатную плату с напаянными на ней компонентами вот в такой доступный плафон.

Цветомузыкальная приставка, собранная своими руками

Краткое описание радиоэлементов

Радиоэлементы для электрической схемы вполне доступны, приобрести их в ближайшем магазине электротоваров не составит труда.

Для цветомузыкального сопровождения подойдут проволочные резисторы мощностью 0,25–0,125 Вт. Величину сопротивления всегда можно определить по цветным полоскам на корпусе, зная порядок их нанесения. Подстроечные резисторы бывают как отечественные, так и импортные.

Конденсаторы, выпускаемые промышленностью, делятся на оксидные и электролитические. Подобрать нужные не составит труда, проделав элементарные расчеты. Некоторые оксидные конденсаторы могут иметь полярность, которую необходимо соблюдать при монтаже.

Диодный мост можно взять уже готовый, но если его нет, то выпрямительный мост несложно собрать, используя диоды серии КД или 1N4007. Светодиоды берутся обычные, с разноцветным свечением. Использование cветодиодных RGB-лент – перспективное направление в радиоэлектронике.

Светодиодная RGB-лента

Возможность сборки цветомузыкальной приставки для автомобиля

Если получилось порадовать цветомузыкой из светодиодной ленты, сделанной своими руками, то подобную установку со встроенной магнитолой можно изготовить для автомобиля. Ее легко собрать и быстро настроить. Предлагается разместить приставку в пластиковом корпусе, который можно купить в отделе электрорадиотехники. Установка надежно защищена от влаги и пыли. Ее несложно установить за приборной панелью автомобиля.

Также подобный корпус можно изготовить самостоятельно, используя оргстекло.

Подбираются пластины нужных габаритов, в первой из деталей делаются два отверстия (для питания), зашкуриваются все детали. Собираем все с помощью термопистолета.

Отличный световой эффект достигается, если использовать разноцветную (RGB) ленту.

Вывод

Известная поговорка «не боги горшки обжигают» остается актуальной и в наши дни. Разнообразный ассортимент электронных компонентов дает народным умельцам широкий простор для фантазии. Цветомузыка на светодиодах, сделанная своими руками, – это одно из проявлений безграничного творчества.

Самоделки

Понравилась статья? Поделиться с друзьями:

Цветомузыка на светодиодах своими руками: схема и сборка

На чтение 8 мин Просмотров 922 Опубликовано

23. 06.2022 Обновлено 23.06.2022

Содержание

1. Принцип работы и основные элементы цветомузыки
2. Входные цепи
3. Фильтры
4. Усилители (ключи)
5. Светоизлучатели
6. Обзор популярных схемы для цветомузыки
7. Несложная цветомузыкальная приставка
8. Схема ЦМУ на цифровой микросхеме
9. ЦМУ с компрессором на светодиодной ленте
10. Общие рекомендации для самостоятельной сборки

Несколько десятилетий назад у радиолюбителей-самодельщиков популярной темой было создание цветомузыкальных устройств (ЦМУ). Сейчас это течение несколько утихло, но за прошедшее время появилась новая элементная база. Лампы накаливания потеснены светодиодами, и это дает новые возможности любителям светового дизайна.

Принцип работы и основные элементы цветомузыки

Общий принцип работы цветомузыкальных устройств – создание световых эффектов, яркость которых зависит от громкости музыки, а цветовая насыщенность – от частотного спектра. Структурная схема типовой цветомузыкальной установки приведена на рисунке.

Типовая блок-схема ЦМУ

Входные цепи

Входные цепи чаще всего представляют собой предварительный усилитель. Он усиливает входной сигнал, компенсируя последующее ослабление в фильтрах. В простых схемах ЦМУ вместо усилителя может устанавливаться повышающий трансформатор или входного блока может вообще не быть.

Фильтры

Фильтры выделяют индицируемую полосу частот. Первый фильтр обычно выполняется по схеме простого ФНЧ, он выделяет полосу от нуля до 300.500 Гц. Второй фильтр – полосовой. Его полоса прозрачности лежит в пределах 300..500 Гц (верхний уровень ФНЧ) до 2500 Гц. Третий фильтр в большинстве случаев выполняется в виде простого фильтра высокой частоты с полосой пропускания от 2000 Гц.

Классически фильтры выполняются в виде LC-цепочек, но катушки индуктивности трудоемки в изготовлении и настройке, поэтому их заменяют постоянными или подстроечными резисторами. Такие фильтры называются RC-фильтрами. Их фильтрующие качества несколько ниже (более пологий спад АЧХ), но в данном случае это некритично.

В более сложных ЦМУ применяют активные фильтры (на транзисторах или операционных усилителях). Современная элементная база позволяет создавать и цифровые фильтры для звукового диапазона.

Читайте также

Схема изготовления простого стробоскопа на светодиоде



Усилители (ключи)

Отфильтрованный сигнал надо усилить, чтобы его мощности хватило для зажигания светового элемента. Усилитель может работать в ключевом режиме. Он полностью открывается при наличии сигнала и полностью закрывается при его отсутствии. Соответственно, световой элемент или полностью включен, или выключен. Такие усилители делают на тиристорах или на транзисторах.

Мнение эксперта

Панков Алексей

Инженер-электрик.

Специальность: Проектирование и монтаж изделий электротехники.

Задать вопрос

Более выраженные световые эффекты можно получить, если усилитель работает в линейном режиме. Тогда степень его открывания (соответственно, яркость свечения светоизлучателя) зависит от уровня сигнала соответствующей частоты. Такие усилители делают на транзисторах, работающих на линейном участке характеристики.

Светоизлучатели

До относительно недавнего времени в качестве излучателей света использовались лампы накаливания. Сейчас эту роль лучше поручить светодиодам. Не уступая традиционным лампочкам в яркости свечения, они требуют меньших токов. Это означает применение транзисторов меньшей мощности, отсутствие теплоотводящих радиаторов и т.п. Все это ведет к уменьшению габаритов цветомузыкальных приставок. Кроме собственно светоизлучающих элементов в состав ЦМУ обычнее входит система рефлекторов, светоотражателей и т.п., позволяющих спроецировать световые эффекты на экран, на потолок и т.п.

Экран для цветовых эффектов

Обзор популярных схемы для цветомузыки

В интернете и литературе несложно найти множество схем ЦМУ. Можно выбрать любую схему, исходя из потребности и собственной квалификации.

Несложная цветомузыкальная приставка

Эту несложную цветомузыку на светодиодах легко сделать своими руками. Она содержит все компоненты классического ЦМУ:

• в качестве входного устройства применен сетевой понижающий трансформатор с выходным напряжением 5..15 вольт, включенный наоборот – вторичной обмоткой к источнику звука;
• фильтр высоких частот образует потенциометр R4 и конденсатор С1;
• средние частоты отфильтровывают элементы R5, C2, C3, R7;
• верхние частоты выделяет фильтр на R6, R8, C4, R9;
• отфильтрованные сигналы усиливаются транзисторами VT1..VT3;

В качестве светоизлучателей применены светодиоды красного, зеленого и синего цветов (но это не жесткое требование). Можно применить любые цвета свечения.

Транзисторы структуры n-p-n выбираются в соответствии с мощностью светодиодов. Ключи должны быть рассчитаны на полный ток светодиода с запасом не менее 20%.

Схема простого ЦМУ

Видео-вариант сборки простейшей цветомузыки

Схема ЦМУ на цифровой микросхеме

Следующая схема цветомузыки на светодиодах выполнена на базе микросхемы К561ИЕ10, которая представляет собой два четырехразрядных счетчика. Особенностью данной схемы является отсутствие фильтров соответствующих частотных каналов.

На тактовые входы микросхемы (выводы 9 и 10) подаются сигналы с правого и левого каналов источника звукового сигнала. Сигнал каждого канала предварительно усилен своим каскадом на операционном усилителе LM358. Коэффициент усиления каждого усилителя можно регулировать. В результате на каждый тактовый вход попадает непредсказуемый набор импульсов, которые, смешиваясь, дадут на выходе не менее непредсказуемый набор управляющих воздействий на ключи. В качестве ключей применены широко распространенные транзисторы средней мощности КТ817.

Недостатком такой схемы является отсутствие зависимости свечения от частотного спектра звукового сигнала.

Схема цветомузыкальной приставки на цифровой микросхеме

ЦМУ с компрессором на светодиодной ленте

Появление светодиодных лент расширило возможности дизайнеров динамического освещения.

Следующая светодиодная цветомузыка на светодиодной ленте имеет особенности:

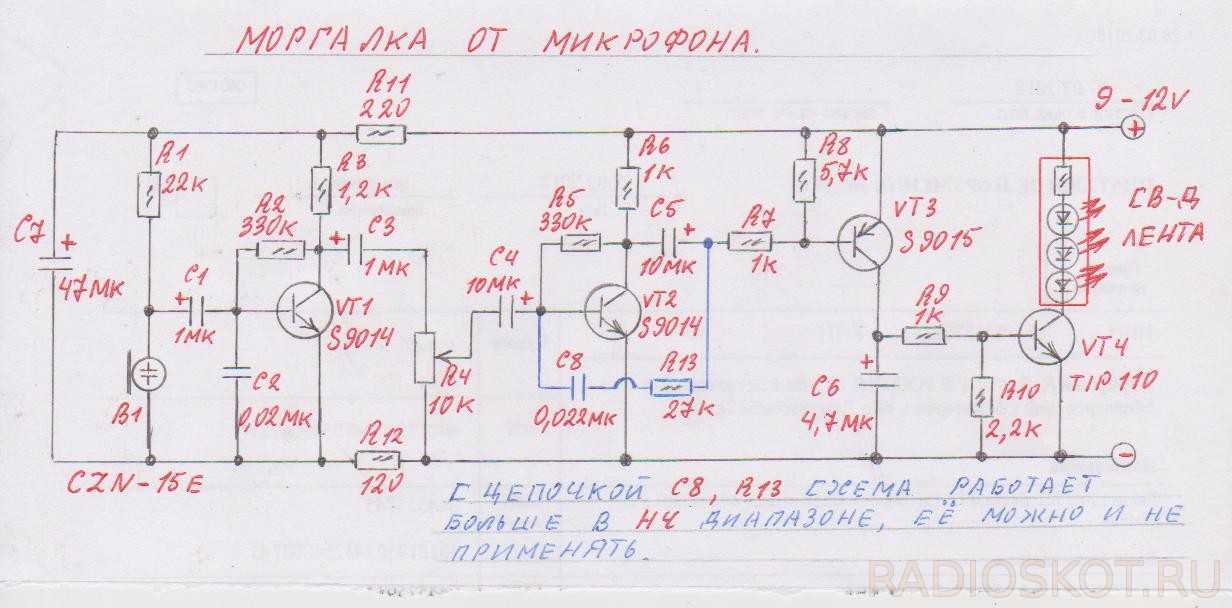

• для связи с источником звукового сигнала применен микрофон;
• в схему включен компрессор звукового сигнала.

Первая особенность позволяет избежать проблемы сопряжения с источником первичного сигнала – им теперь может быть что угодно, вплоть до живого человеческого голоса (правда, снижается помехоустойчивость канала из-за возможного проникновения помех извне). Вторая позволяет улучшить соответствие яркости свечения уровню изменения входного сигнала.

Блок-схема цветомузыкальной приставки с компрессором

На первой половине операционного усилителя выполнен микрофонный усилитель. На второй – дополнительный усилитель с автоматической регулировкой усиления. Выходной сигнал выпрямляется диодами VD1, VD2, интегрируется на конденсаторе С5 и подается на базу транзистора VT1. Чем больше уровень сигнала на выходе, тем больше открывается транзистор, уменьшая уровень сигнала на входе.

Принципиальная схема ЦМУ на светодиодной ленте с компрессором

Усиленный и «поджатый» компрессором сигнал звуковой частоты подается через фильтры на выходные транзисторы, работающие в линейном режиме. Они подключены к цепочкам красного, синего и зеленого цветов в светодиодной ленте. Чем выше уровень в соответствующей полосе, тем больше открывается транзистор, тем ярче светят светодиоды соответствующего цвета.

Общие рекомендации для самостоятельной сборки

Самые простые схемы (особенно не предназначенные для практических целей, а собранные для экспериментов) можно собирать совсем без платы. Такой монтаж называется «паучком» — выводы деталей спаиваются между собой на весу. Это позволяет опробовать схему, посмотреть, как она работает, поэкспериментировать с заменой деталей и т. п.

Такой способ наименее трудоемок, но не может обеспечить жесткий монтаж, механическую прочность, а также не обеспечивает защиту от случайных замыканий. Поэтому более сложные схемы, а также устройства, предназначенные для эксплуатации, лучше собирать на жесткой плате.

Проще всего собрать схему на макетной плате. Для этого надо взять кусочек макетки подходящего размера, впаять туда детали и соединить их проводами согласно принципиальной схеме.

У такого монтажа есть недостаток – не очень аккуратный вид.

Монтаж ЦМУ на макетной плате

Этого можно избежать, собрав все на печатной плате. Ее чертеж могут предоставить разработчики вместе со схемой. Если есть навыки и время, плату можно разработать самостоятельно. Дальше надо изготовить плату одним из известных способов, и собрать на ней схему.

Печатная плата для ЦМУ с компрессорами

Освоив эти достаточно несложные схемы, любители самоделок могут перейти к более сложным системам. Для тех, кто не имеет возможности или желания корпеть с паяльником, в продаже имеются готовые автоматы световых эффектов. Они также дают возможности для творчества, не отнимая времени для сборки собственно электроники.

светодиодная светомузыка своими руками. Как сделать цветомузыку своими руками на светодиодах Цветомузыка своими руками по телефону 220

простая схема цветной музыкальной лампы 220В

Все знают и почти все собирают это устройство мерцающее и мигающее под музыку-музыку цвета. В интернете многие ищут цветомузыкальные схемы по разным запросам и везде они разные. Представляю вашему вниманию схему ниже внешнего вида, которую вы видите на картинках. И так, схема рабочей цветной музыки на 220 вольт на термисторах

Простая цветовая схема

Деталей для него понадобится самый минимум.

Купим цветные лампы накаливания на 220В
Учитывая, что выходной каскад цветмузыки выполнен на тиристорах, имеет большую мощность. Если тиристоры разместить на теплоотводах, то на каждый канал можно нагрузить по 1000 Вт. А вот для дома достаточно ламп на 60-100 Вт.

Чертеж платы для легкой музыки

Для такой простой выкройки доски я не использовал технологию лазерной глажки. Я просто распечатала картинку в зеркальном отображении и наклеила на фольгу.

Чтобы бумага не двигалась, фиксируем ее скотчем или чем-то другим и закрепляем и размечаем места будущих отверстий

Рисуем дорожки нитрокраской

В качестве трансформатора подойдет любой трансформатор от китайского блока питания, хоть от радиотелефона, хоть от чего-то другого.

И посмотрите на полностью распаянную плату

Прикрепляем патроны к алюминиевому уголку

Кроме того, фото отправлено

Практически у каждого начинающего радиолюбителя, да и не только, возникало желание собрать цвето-музыкальную приставку или бегущий огонь, чтобы разнообразить прослушивание музыки вечером или в праздники. В данной статье речь пойдет о простой цвето-музыкальной приставке, собранной на светодиодах , которую сможет собрать даже начинающий радиолюбитель.

1. Принцип работы цветных и музыкальных пультов.

Работа цветомузыкальных пультов ( ЦМП , КМУ или СДУ ) основана на частотном разделении спектра звукового сигнала с последующей передачей по отдельным каналам низких , средних И высоких частот , где каждый канал управляет своим источником света, яркость которого определяется колебаниями звукового сигнала. конечный результат Работа приставки заключается в получении цветовой схемы, соответствующей воспроизводимому музыкальному произведению.

Для получения полной цветовой гаммы и максимального количества цветовых оттенков в цветных и музыкальных приставках используется не менее трех цветов:

Разделение частотного спектра звукового сигнала осуществляется с помощью фильтров LC- И RC , где каждый фильтр настроен на свою относительно узкую полосу частот и пропускает через себя только колебания данного участка звукового диапазона:

1 . Фильтр низких частот (ФНЧ) излучает колебания с частотой до 300 Гц и цвет его источника света выбран красный;
2 . СЧ фильтр (ПСЧ) пропускает 250 – 2500 Гц и цвет его источника света выбирается зеленым или желтым;
3 . Фильтр высоких частот (HPF) передает от 2500 Гц и выше, а цвет его источника света выбран синим.

Принципиальных правил выбора полосы пропускания или цвета свечения ламп не существует, поэтому каждый радиолюбитель может применять цвета исходя из особенностей своего восприятия цвета, а также изменять количество каналов и полосу пропускания по своему усмотрению .

2. Принципиальная схема цвето-музыкального пульта.

На рисунке ниже представлена ​​схема простой четырехканальной цветной музыкальной приставки, собранной на светодиодах. Приставка состоит из усилителя входного сигнала, четырех каналов и блока питания, обеспечивающего питание приставки от сети переменного тока.

Сигнал звуковой частоты подается на контакты ПК , ОК А Общий разъем Х1 и через резисторы R1 И R2 попадает на переменный резистор R3 , который является регулятором уровня входного сигнала. Со среднего вывода переменного резистора R3 звуковой сигнал через конденсатор С1 и резистор R4 поступает на вход предварительного усилителя, собранного на транзисторах VT1 И VT2 . Использование усилителя позволило использовать приставку практически с любым источником звукового сигнала.

С выхода усилителя звуковой сигнал поступает на верхние выводы подстроечных резисторов R7 , R10 , R14 , R18 , которые являются нагрузкой усилителя и выполняют функцию регулировки (настройки) входного сигнала отдельно для каждого канала, а также задают нужную яркость светодиодов каналов . Со средних выводов подстроечных резисторов звуковой сигнал поступает на входы четырех каналов, каждый из которых работает в своем звуковом диапазоне. Схематично все каналы сделаны одинаковыми и отличаются только RC-фильтрами.

на канал выше R7 .
Полосовой фильтр канала образован конденсатором С2 и пропускает только высокочастотный спектр звукового сигнала. Низкие и средние частоты через фильтр не проходят, так как сопротивление конденсатора для этих частот велико.

Проходя конденсатор, высокочастотный сигнал детектируется диодом VD1 и подается на базу транзистора VT3 . Отрицательное напряжение, появляющееся на базе транзистора, открывает его, и группа синих светодиодов HL1 — HL6 , включенные в его коллекторную цепь, зажигаются. И чем больше амплитуда входного сигнала, тем сильнее открывается транзистор, тем ярче горят светодиоды. Для ограничения максимального тока через светодиоды последовательно с ними включаются резисторы. R8 И R9 . При отсутствии этих резисторов светодиоды могут выйти из строя.

на канал средней частоты сигнал подается со среднего вывода резистора Р10 .
Полосовой фильтр канала образован контуром С3R11С4 , имеющим значительное сопротивление для низких и высоких частот, поэтому на базу транзистора VT4 поступают только среднечастотные колебания. Светодиоды подключены к коллекторной цепи транзистора HL7 – HL12 Цвет зеленый.

на канал низкие частоты, сигнал подается со среднего вывода резистора Р18 .
Канальный фильтр образован контуром С6R19С7 , который ослабляет сигналы средних и высоких частот и поэтому на базу транзистора VT6 поступают только низкочастотные колебания. Нагрузки каналов – светодиоды HL19 – HL24 Красный.

Для разнообразия цветов добавлен канал в цвето-музыкальный пульт желтый цветов. Канальный фильтр образован контуром R15C5 и работает в частотном диапазоне ближе к низким частотам. Входной сигнал на фильтр поступает с резистора R14 .

Цветомузыкальный пульт питается от постоянного напряжения 9B . Блок питания приставки состоит из трансформатора Т1 , диодного моста, выполненного на диодах VD5 – VD8 , ИМС стабилизатора напряжения DA1 типа КРЕН5, резистора R22 и двух оксидных конденсаторов С8 А С9 .

Выпрямленное диодным мостом напряжение переменного тока сглаживается оксидным конденсатором С8 и поступает на стабилизатор напряжения КРЭН5. От вывода 3 , на схему приставки подается стабилизированное напряжение 9В.

Для получения выходного напряжения 9В между минусовой шиной блока питания и выходом 2 IC включен резистор R22 . Изменяя величину сопротивления этого резистора, добиваются нужного выходного напряжения на выходе. 3 микросхем.

3. Детали.

В приставке можно использовать любые постоянные резисторы мощностью 0,25 – 0,125 Вт. На рисунке ниже показаны номиналы резисторов, в которых для обозначения значения сопротивления используются цветные полосы:

Переменный резистор R3 и подстроечные резисторы R7, R10, R14, R18 любого типа, лишь бы они соответствовали размерам печатной платы. В авторском варианте конструкции применен отечественный переменный резистор типа СП3-4ВМ, подстроечные резисторы импортного производства.

Постоянные конденсаторы могут быть любого типа, и рассчитаны на рабочее напряжение не ниже 16 В. Если приобрести конденсатор С7 емкостью 0,3 мкФ затруднительно, его можно составить из двух соединенных параллельно емкостью 0,22 мкФ и 0,1 мкФ.

Оксидные конденсаторы С1 и С6 должны иметь рабочее напряжение не менее 10 В, конденсатор С9 – не менее 16 В, конденсатор С8 – не менее 25 В.

Оксидные конденсаторы С1, С6, С8 и С9имеют полярность , поэтому при монтаже на макетную или печатную плату это необходимо учитывать: у конденсаторов советского производства на корпусе указан плюсовой вывод, у современных отечественных и импортных конденсаторов – минусовой вывод .

Диоды VD1 – VD4 любые из серии Д9. На корпус диода со стороны анода нанесена цветная полоска, определяющая букву диода.

В качестве выпрямителя, собранного на диодах VD5 – VD8, используется готовый миниатюрный диодный мост, рассчитанный на напряжение 50В и ток не менее 200 мА.

Если вместо готового моста использовать выпрямительные диоды, то придется немного подправить печатную плату, либо вынести диодный мост из основной платы приставки и собрать на отдельной небольшой плате.

Для самостоятельной сборки моста берутся диоды с такими же параметрами, как и заводской мост. Также подойдут любые выпрямительные диоды из серий КД105, КД106, КД208, КД209, КД221, Д229, КД204, КД205, 1N4001 – 1N4007. Если использовать диоды от КД209или серии 1N4001 – 1N4007, то мост можно собрать непосредственно со стороны печатного монтажа непосредственно на контактных площадках платы.

Светодиоды обычные с желтым, красным, синим и зеленым цветом свечения. В каждом канале используется 6 штук:

Транзисторы VT1 и VT2 из серии КТ361 с любым буквенным индексом.

Транзисторы VT3, VT4, VT5, VT6 из серии КТ502 с любым буквенным индексом.

Стабилизатор напряжения типа КРЭН5А с любым буквенным индексом (импортный аналог 7805). Если использовать девятивольтовый КРЕН8А или КРЕН8Г (импортный аналог 7809), то резистор R22 не устанавливается. Вместо резистора на плате устанавливается перемычка, которая будет соединять средний вывод микросхемы с минусовой шиной, либо этот резистор вообще не предусмотрен при изготовлении платы.

Трехконтактный разъем jack используется для подключения приставки к источнику аудиосигнала. Кабель взят от компьютерной мышки.

Трансформатор силовой – готовый или самодельный мощностью не менее 5 Вт с напряжением на вторичной обмотке 12 – 15 В при токе нагрузки 200 мА.

В дополнение к статье смотрите первую часть видео, где показан начальный этап сборки цвето-музыкальной консоли

На этом первая часть заканчивается.
Если у вас есть соблазн сделать цветную музыку на светодиодах , то подберите запчасти и обязательно проверьте состояние диодов и транзисторов, например, . А в мы произведем окончательную сборку и настройку цветного и музыкального пульта.
Удачи!

Литература:
1. Андрианов И. “Приставки для радиоприемников”.
2. Радио 1990 №8, Б. Сергеев “Простые цветные и музыкальные пульты”.
3. Руководство по эксплуатации радиоконструктора “Старт”.

Все знают и почти все собирают это устройство мерцающее и мигающее под музыку-музыку цвета. В интернете многие ищут цветомузыкальные схемы по разным запросам и они везде разные. Представляю вашему вниманию схему ниже, внешний вид которой вы видите на картинках. на 220 вольт на термисторах.

Простая цветовая схема

Цветная музыка на 220В Деталей для нее понадобится самый минимум.

Купим цветные лампы накаливания на 220В. Учитывая, что выходной каскад цветомузыки выполнен на тиристорах, мощность у него большая. Если тиристоры разместить на теплоотводах, то на каждый канал можно нагрузить по 1000 Вт. А вот для дома достаточно ламп на 60-100 Вт.

Чертеж платы для легкой музыки

Я не использовал технологию лазерной глажки для такой простой выкройки доски. Я просто распечатала картинку в зеркальном отображении и наклеила на фольгу.

Чтобы бумага не съезжала закрепляем ее скотчем или чем другим и закрепляем и отмечаем места будущих отверстий

Рисуем дорожки нитро краской подойдет любой трансформатор от китайского блока питания, хоть от радиотелефона, хоть от чего-то еще. И посмотрите на полностью распаянную плату.

Прикрепляем патроны к алюминиевому уголку

Конструктивно любая цветомузыкальная (светомузыкальная) установка состоит из трех элементов. Блок управления, блок усиления мощности и выходное оптическое устройство.

В качестве выходного оптического устройства можно использовать гирлянды, можно оформить в виде экрана (классический вариант) или использовать направленные электрические лампы – прожекторы, фары.
То есть подойдут любые средства, позволяющие создать определенный набор красочных световых эффектов.

Блок усиления мощности – усилитель (усилители) на транзисторах с тиристорными регуляторами на выходе. Напряжение и мощность источников света выходного оптического устройства зависят от параметров используемых в нем элементов.

Блок управления регулирует интенсивность света и чередование цветов. В сложных специальных установках, предназначенных для украшения сцены во время различного рода шоу – цирковых, театральных и эстрадных представлений, управление этим блоком осуществляется вручную.
Соответственно требуется участие минимум одного, а максимум группы светотехников.

Если блок управления управляется непосредственно музыкой, работает по какой-либо заданной программе, то настройка цвета и музыки считается автоматической.
Именно такую ​​”цветомузыку” обычно собирают собственноручно начинающие радиолюбители на протяжении последних 50 лет.

Простейшая (и самая популярная) схема “цветомузыки” на тиристорах КУ202Н.

Это самая простая и, пожалуй, самая популярная схема цветного и музыкального пульта на тиристорах.
Тридцать лет назад я впервые увидел вблизи полноценную, работающую “светомузыку”. Его собрал мой одноклассник, с помощью своего старшего брата. Это была именно та схема. Его несомненным достоинством является простота, при достаточно четком разделении режимов работы всех трех каналов. Лампы мигают не одновременно, красный низкочастотный канал мерцает ровно в ритме с барабанами, средний – зеленый канал откликается в диапазоне человеческого голоса, высокочастотный синий реагирует на все остальное тонко – звонко и скрипит.

Есть только один недостаток – нужен предусилитель мощностью 1-2 Вт. Моему другу пришлось включить свою “Электронику” почти “на полную”, чтобы добиться достаточно стабильной работы устройства. В качестве входного трансформатора использовался понижающий тр-р от радиостанции. Вместо этого вы можете использовать любой малогабаритный понижающий сетевой транс. Например, с 220 до 12 вольт. Только подключать его нужно наоборот – низковольтной обмоткой ко входу усилителя. Резисторы любые, мощностью 0,5 Вт. Конденсаторы тоже любые, вместо тиристоров КУ202Н можно взять КУ202М.

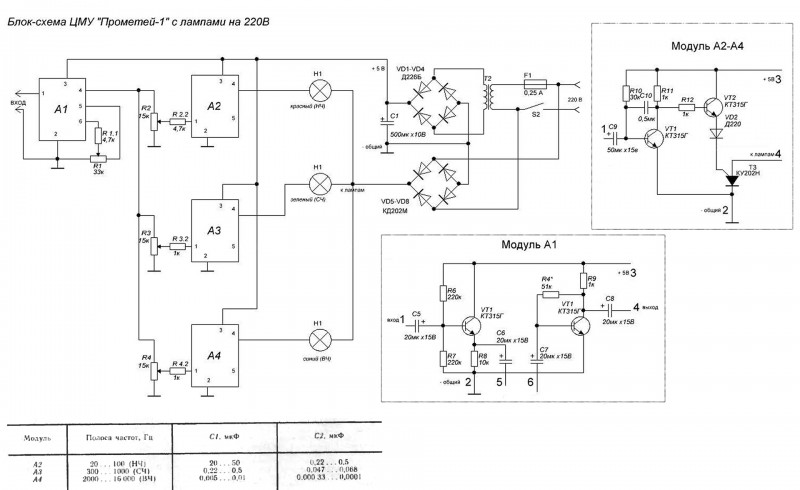

Схема “цветомузыки” на тиристорах КУ202Н, с активными частотными фильтрами и усилителем тока.

Схема рассчитана на работу от линейного аудиовыхода (яркость ламп не зависит от уровня громкости).
Давайте подробнее рассмотрим, как это работает.
Звуковой сигнал поступает с линейного выхода на первичную обмотку разделительного трансформатора. Со вторичной обмотки трансформатора сигнал поступает на активные фильтры, через резисторы R1, R2, R3 регулирующие его уровень.
Для настройки качества устройства необходима отдельная регулировка, путем выравнивания уровня яркости каждого из трех каналов.

С помощью фильтров сигналы разделяются по частоте – на три канала. Через первый канал проходит самая низкочастотная составляющая сигнала – фильтр отсекает все частоты выше 800 Гц. Фильтр настраивается с помощью подстроечного резистора R9. Номиналы конденсаторов С2 и С4 в схеме указаны – 1 мкФ, но как показала практика, их емкость следует увеличить не менее чем до 5 мкФ.

Фильтр второго канала настроен на среднюю частоту – примерно от 500 до 2000 Гц. Фильтр настраивается с помощью подстроечного резистора R15. В схеме указаны номиналы конденсаторов С5 и С7 – 0,015 мкФ, но их емкость следует увеличить до 0,33 – 0,47 мкФ.

Все выше 1500 (до 5000) Гц проходит через третий, высокочастотный канал. Фильтр настраивается с помощью подстроечного резистора R22. В схеме указаны номиналы конденсаторов С8 и С10 – 1000пФ, но их емкость следует увеличить до 0,01мкФ.

Далее сигналы каждого канала детектируются отдельно (на германиевых транзисторах серии д9), усиливаются и подаются на оконечный каскад.
Оконечный каскад выполняется на силовых транзисторах или на тиристорах. В данном случае это тиристоры КУ202Н.

Далее идет оптическое устройство, конструкция и внешний вид которого зависят от фантазии конструктора, а начинка (лампы, светодиоды) – от рабочего напряжения и максимальной мощности выходного каскада.
В нашем случае это лампы накаливания 220в, 60вт (при установке тиристоров на радиаторы – до 10 шт на канал).

Схема сборки заказа.

О деталях консоли. Транзисторы
КТ315 можно заменить другими кремниевыми транзисторами n-p-n со статическим коэффициентом усиления не менее 50. Постоянные резисторы – МЛТ-0,5, переменные и подстроечные – СП-1, СПО-0,5. Конденсаторы – любые.
Трансформатор T1 имеет коэффициент трансформации 1:1, поэтому можно использовать любой трансформатор с подходящим числом витков. При самостоятельном изготовлении можно использовать магнитопровод Ш20х10, а обмотки намотать проводом ПЭВ-1 0,1-0,15 по 150-300 витков.

Диодный мост для питания тиристоров (220В) выбирается исходя из предполагаемой мощности нагрузки, не менее 2А. Если увеличить количество ламп на канал, соответственно увеличится потребляемый ток.
Для питания транзисторов (12в) можно использовать любой стабилизированный блок питания, рассчитанный на минимальный рабочий ток 250 мА (а лучше больше).

Сначала каждый цветной музыкальный канал собирается отдельно на макетной плате.
Причем сборка начинается с выходного каскада. Собрав выходной каскад, проверяют его работоспособность, подав на его вход сигнал достаточного уровня.
Если этот каскад работает нормально, то собран активный фильтр. Далее – еще раз проверить работоспособность того, что получилось.
В итоге после теста имеем реально работающий канал.

Аналогично надо собрать и перестроить все три канала. Такая нудность гарантирует безоговорочную работоспособность устройства после «финишной» сборки на плате, если работа проводится без ошибок и с использованием «проверенных» деталей.

Возможный вариант печатного монтажа (для текстолита с односторонним фольгированием). При использовании конденсатора большей емкости в самом низкочастотном канале расстояния между отверстиями и проводниками придется изменить. Более технологичным вариантом может быть использование текстолита с двусторонним фольгированием — он поможет избавиться от перемычек.

Использование любых материалов данной страницы разрешено при наличии ссылки на сайт

Пошаговая сборка простой конструкции светодиодной цветной музыки, с попутным изучением радиолюбительских программ

Добрый день уважаемые радиолюбители!
Приветствую вас на сайте “”

Собираем светодиодную светомузыку (цветомузыку).
Часть 1.

На сегодняшнем уроке Школа радио для начинающих мы начнем собирать Светодиодная музыка . В ходе этого урока мы не только соберем светомузыку, но и изучим очередную радиолюбительскую программу Cadsoft Eagle – простой, но в то же время мощный комплексный инструмент для разработки печатных плат и научимся делать печатные платы платы с помощью пленочного фоторезиста. Сегодня мы выберем схему, рассмотрим, как она работает, подберем детали.

Светомузыкальные (цветомузыкальные) аппараты были очень популярны в Советском Союзе. Они были в основном трехцветными (красный, зеленый или желто-синий) и собирались чаще всего по простейшим схемам на более-менее доступных тиристорах КУ202Н (которые, если мне не изменяет память, стоили в магазинах более 2-х рублей, т. е. стоили довольно дорого) и простейшие входные фильтры звуковых частот на катушках намотанных на куски ферритовых стержней от радиоприемников. Они выполнялись в основном в двух вариантах – в виде трехцветных прожекторов на 220-вольтовых осветительных лампочках, либо изготавливался специальный корпус в виде короба, где внутри располагалось определенное количество лампочек каждого цвета, а передняя часть коробки была закрыта матовым стеклом, что позволяло получить причудливый вид на таком экране. легкое сопровождение под музыку. Также для экрана использовалось обычное стекло, а поверх него наклеивались мелкие осколки автомобильного стекла для лучшего рассеяния света. Вот такое трудное детство было. Но сегодня, в век развития непонятного капитализма в нашей стране, можно собрать светомузыкальный прибор на любой вкус, что мы и сделаем.

Возьмем за основу Схема светодиодного освещения размещена на сайте:

Добавим к этой схеме еще два элемента:

1. . Так как на входе у нас будет стереосигнал, и чтобы не потерять звук с какого-то канала, или не подключать два канала напрямую друг к другу, мы будем использовать следующий входной узел (взят из другой светомузыкальной схемы):

2. Блок питания устройства . Дополним светомузыкальную схему блоком питания, собранным на микросхеме-стабилизаторе КР142ЕН8:

Вот примерно такой набор деталей нам нужно собрать:

Светодиоды

для этого прибора можно использовать любого типа, но обязательно суперяркие и разных цветов свечения. Я буду использовать сверхъяркие узконаправленные светодиоды, направленные к потолку. Конечно, можно применить другой вариант световой индикации звукового сигнала и использовать другой тип светодиода:

Как работает эта схема . Стереосигнал от источника звука поступает на входной узел, который суммирует сигналы левого и правого каналов и подает его на переменные сопротивления R6, R7, R8, регулирующие уровень сигнала по каждому каналу. Далее сигнал поступает на три активных фильтра, собранных по идентичной схеме на транзисторах VT1-VT3, отличающихся только номиналами конденсаторов. Смысл этих фильтров в том, что они пропускают через себя только строго определенную полосу звукового сигнала, отсекая ненужный частотный диапазон звукового сигнала сверху и снизу. Верхний (по схеме) фильтр пропускает полосу 100-800 Гц, средний – 500-2000 Гц и нижний – 1500-5000 Гц. С помощью триммеров R5, R12 и R16 полосу пропускания можно сдвигать в любом направлении. Если вы хотите получить другие полосы пропускания сигнала фильтра, то можете поэкспериментировать с номиналами конденсаторов, входящих в состав фильтров. Далее сигналы с фильтров поступают на микросхемы А1-А3 – LM3915. Что такое микросхемы.

Микросхемы LM3914, LM3915 и LM3916 от National Semiconductors позволяют строить светодиодные индикаторы с различными характеристиками- линейными, растянутыми линейными, логарифмическими, специальными для управления звуковым сигналом. В данном случае LM3914 — для линейной шкалы, LM3915 — для логарифмической шкалы, а LM3916 — для специальной шкалы. Используем микросхемы LM3915 – с логарифмической шкалой для контроля звукового сигнала.

Начальная страница даташита на микросхему:

(327,0 КиБ, 4279 совпадений)

В общем, советую, столкнувшись с новой, неизвестной радиодеталью, поискать в интернете ее даташит и изучить, тем более, что есть и переведенные на русский язык даташиты.

Например, что мы можем узнать из первого листа даташита LM3915 (даже при минимальном знании английского языка, а в крайнем случае с использованием словаря):
– эта микросхема представляет собой аналоговый индикатор уровня сигнала с логарифмической шкалой индикации и шаг 3 дБ;
— можно подключить как светодиоды, так и ЖК-индикаторы;
– индикация может осуществляться в двух режимах: «точка» и «столбец»;
– максимальный выходной ток для каждого светодиода – 30 мА;
– и так далее…

Кстати, чем отличается “точка” от “столбца”. В режиме «точка» при включении следующего светодиода предыдущий гаснет, а в режиме «столбец» предыдущие светодиоды не гаснут. Для перехода в режим «точка» достаточно отключить вывод 9 микросхемы от «+» источника питания, либо соединить его с «землей». Кстати, на этих микросхемах можно собрать очень полезные и интересные схемы.

Продолжим. Так как на входы микросхемы подается переменное напряжение, то светящийся столбик светодиодов будет с неравномерной яркостью, т. е. с увеличением уровня входного сигнала будут не только загораться следующие светодиоды, но и будет меняться яркость их свечения. Ниже таблица порога включения каждого светодиода для разных микросхем в вольтах и ​​децибелах:

Характеристики и цоколевка транзистора КТ315:

На этом мы заканчиваем первую часть урока по сборке светодиодной светомузыки и начинаем собирать детали. В следующей части урока мы изучим программу проектирования печатных плат «Cadsoft Eagle» и изготовим печатную плату для нашего устройства с помощью пленочного фоторезиста.

рабочих листов | TPT

by

The Moffatt Girls

В этом весеннем наборе по математике и грамотности есть все, и он НЕ требует ПОДГОТОВКИ! Ресурсы в этом пакете разработаны в соответствии с Общими базовыми стандартами для детского сада, делая обучение УДОВОЛЬСТВЕННЫМ, практическим и интерактивным! Если вам нравится этот пакет, вам также могут понравиться другие наши пакеты БЕЗ ПОДГОТОВКИ:⭐️СОХРАНИТЬ БОЛЬШУЮ С⭐️ ВЕСЬ ГОД Математика и грамотность НЕТ ПОДГОТОВКИ Детский сад⭐️ День Святого Патрика НЕТ ПОДГОТОВКИ Детский сад⭐️ Валентина НЕТ ПОДГОТОВКИ (Детский сад)⭐️ Рождество НЕТ ПОДГОТОВКИ ( Детский сад)⭐️ Осенняя математика и грамотность (Детский сад

субъекты:

Математика, чтение, весна

Оценки:

Типы:

Центры, печатные изделия

также включены в: весь год.

10,75 $

В нашем комплекте «Уголок успокоения» есть ВСЕ, что вам нужно, чтобы помочь вашим ученикам в саморегуляции, и он изменит правила игры в вашем классе. Это идеальный инструмент социально-эмоционального обучения и управления поведением, необходимый для каждого начального класса! Вы сможете создать красивое место для отдыха, где учащиеся смогут самостоятельно использовать стратегии выживания, чтобы контролировать свои сильные чувства и управлять ими. В то же время сокращая перерывы в работе в классе, облегчая вам задачу

Предметы:

Управление классом, школьное консультирование, социально-эмоциональное обучение

Классы:

K – 6th

Типы:

Занятия, плакаты, рабочие листы

, SEL Уроки, игры и декор

by

My Nerdy Teacher by Alina V

100,00 $

19,00 $

! Спешите, время истекает! Ваши ученики могут практиковаться в чтении весело и увлекательно, используя эти декодируемые тексты. Наука чтения AlignedLow Требуется подготовка. Просто распечатайте и идите. Эти декодируемые отрывки помогут вашим ученикам практиковать фонетические модели, которым вы их учите. Идеально подходит для центров, домашних заданий, утренней работы и многого другого. Печатные и цифровые (Google Slides™) Идеально подходит для дошкольного детского сада, 1-я группа

Предметы:

Акустика, чтение, письмо

Классы:

K – 2-й

Типы:

Деятельность, Центры, Печатные формы

CCSS:

RF.K.2d, RF.K.3, RF.K.3c, RF.1.2c, RF.1.2d…

по

Fishyrobb

Ваши ученики хотят знать, что происходит в их день? Они постоянно спрашивают вас, что будет дальше? Когда перерыв? Уже пора обедать? Эти ежедневные карточки с расписанием занятий дают учащимся простой способ самостоятельно находить информацию, не спрашивая вас в течение всего дня. Этот ресурс поможет вам легко создать привлекательное визуальное расписание, которое позволит учащимся узнать, что и когда происходит в течение учебного дня. карты сочетаются с любым декором в классе, а также

Предметы:

Снова в школу, Управление классом

Классы:

K – 3-й

Типы:

Идеи для досок объявлений, формы для занятий, плакаты Плакаты для специальных областей

by

Особенно для образования

Если вам нужен отдельный справочник расписаний, наглядные расписания или сначала доска, то в этом ресурсе поддержки позитивного поведения есть все! Обратите внимание: все редактируемые файлы совместимы с Microsoft PowerPoint. Некоторые страницы теперь можно редактировать с помощью Google Slides. В эту загрузку включены: – Варианты флипбука с 6 и 2 вкладками – Более 200 визуальных значков расписания (они не редактируются) – Сначала доска (отдельно от флипбука) – Сначала затем доска (отдельно от флипбука) — доски жетонов (wi

Предметы:

Снова в школу, Специальное образование, Логопедия

Классы:

PreK – 2-й

Типы:

Расписание занятий

Также включено в: НАБОР: First Book Then Boards & Visual настоящие картинки)

на

Simply Kinder

972,00 $

25,00 $

Идеальный набор для детского сада: учебники, игры, раскраска по коду и многое другое для 200+ высокочастотных слов! ЛУЧШИЙ ПРОДАВЕЦ на TpT с более чем 7000 отзывов учителей! Оцените эту невероятную ценность всего, что вам нужно для практики словесного зрения! Ваша практика словесного зрения стала намного лучше благодаря этому огромному файлу печатных форм, занятий, центров и многого другого. Каждое включенное прицельное слово имеет отдельный файл с 67 страницами действий! Идеально подходит для детского сада, первого класса

Предметы:

Английский язык, чтение

Классы:

PreK – 1st

Типы:

Занятия, распечатки, рабочие листы

CCSS, RF.3.9002. .K.3c

by

Kim Miller

Эти ПРОСТЫЕ шаблоны информационных бюллетеней для занятий без суеты идеально подходят для использования в течение всего года и облегчают общение с родителями! Держите родителей в курсе того, что происходит в вашем классе в течение года. Независимо от того, отправляете ли вы информационный бюллетень домой еженедельно или ежемесячно, эти шаблоны облегчат вам задачу, а редактировать их очень просто! В эту загрузку включены: 24 различных ЦВЕТНЫХ шаблона информационного бюллетеня (цветной и черно-белый) 24 различных ЧЕРНО-БЕЛЫХ шаблона информационного бюллетеня шаблоны информационных бюллетеней

субъекты:

Вернуться в школу, для всех предметных областей, для всех предметов

Оценки:

Prek – 5th

Типы:

Формы классной комнаты, для родителей

на

Polka Dot

10,00 $

Bundle

Вы понимаете важность практики чтения слов! Эти карточки со словами для зрения помогают детям читать часто встречающиеся слова по отдельности и в расшифровываемых предложениях! Каждая карточка помогает читателям улучшить свои навыки распознавания слов, беглости и декодирования! Они идеально подходят для чтения с гидом, уроков чтения и выполнения домашних заданий. Нажмите на предварительный просмотр, чтобы увидеть, что делает эти карточки такими особенными! Исследование чтения поддерживает изучение новых слов в предложении. Что включено? 400 карточек со словами с расшифровкой

субъекты:

Фоника, чтение, Стратегии чтения

Оценки:

Prek – 3 -й

Типы:

Флэш -карты, печатные изделия, стены Word

на

Presrowool

Red и Green Choice – это

Preschool

. ИЗМЕНЕНИЕ ИГРЫ! Это изменит то, как ученики ведут себя в вашем классе! Делать выбор, как взаимодействовать с другими, действовать/вести себя — это навык (также известный как воспитание характера), которому мы должны учить так же, как нам нужно учить буквы и звуки. Маленьким ученикам требуется много практики и визуальная поддержка. Включены 34 карты зеленого выбора (хороший выбор) и 29красный выбор (плохой выбор) карты. Вы выбираете варианты, которые, по вашему мнению, лучше всего соответствуют потребностям вашего класса. Используйте c

Предметы:

Снова в школу, управление классом, социально-эмоциональное обучение

Классы:

PreK – 1st

Типы:

Занятия, центры, печатные формы

Также включены в: Комплект учебных программ по воспитанию персонажей для маленьких учащихся

by

Joey Udovich

$50,00

19,99 $

Если вам нужна помощь в организации занятий, не ищите дальше! Этот планировщик учителей выходит за рамки планов уроков. Он был создан, чтобы организовать практически все, чтобы ваш класс работал бесперебойно. Лучшая часть? Вы получаете БЕСПЛАТНЫЕ ОБНОВЛЕНИЯ НА ВСЕГДА! Да, ты читаешь это правильно. Это последний планировщик, который вам когда-либо придется покупать! ➤➤➤ НЕ ЗАБУДЬТЕ НАЖАТЬ КНОПКУ «ПРОСМОТР» ВЫШЕ, ЧТОБЫ УЗНАТЬ БЛИЖЕ! ______________________________________________________________________________⭐️ Вот краткий обзор

субъекты:

Вернуться в школу, управление в классе, для всех предметных областей

Оценки:

Prek – 12th

Типы:

Формы классной комнаты, печатные изделия, профессиональные документы

.

8,00 $

Bundle

Предложите своим ученикам попрактиковаться во всем, что связано с алфавитом, с помощью этого ОГРОМНОГО комплекта рабочих листов по алфавиту. Студенты будут работать над идентификацией букв, начальными звуками, формированием букв, различением строчных и прописных букв и многим другим. В этот пакет включены 4 различных типа рабочих листов, которые охватывают каждую букву алфавита. Всего включено 104 рабочих листа. Что включено: ♥ Рабочие листы по алфавиту – Работа с буквами ♥ Рабочие листы для начальных звуков – Раскрась по моему звуку ♥ Алфавит M

Subjects:

English Language Arts, Phonics, Writing

Grades:

PreK – K

Types:

Activities, Printables, Worksheets

by

Aimee’s Edventures LLC

$10.75

$5.50

It мое сердце разрывалось, когда я смотрел, как мои ученики бродят по комнате, пытаясь не заплакать, когда я сказал: «Пожалуйста, найдите партнера». Вот я и создал эти открытки! Теперь их любят тысячи учителей, которые преследуют одну и ту же цель — включить всех учащихся в свой класс. Эти партнерские карточки позволяют быстро и легко организовать дифференцированную работу в малых группах и идеально подходят для детей с любым уровнем способностей. Самое приятное то, что им не нужно угадывать, кто их партнер, это прямо на карте (whi

Предметы:

Вернуться в школу, сообщество классных комнат, управление классом

Оценки:

Не Оценка. Jacobs Little Learners

70,00 $

36,00 $

Bundle

Ваш класс будет выглядеть красиво и модно с этим редактируемым набором декора для классной комнаты в современном стиле Boho Rainbow! Эти потрясающие обучающие печатные материалы нейтральной радуги, подходящие для всех уровней года обучения, созданы с использованием стильной и теплой нейтральной цветовой палитры в стиле бохо, чтобы создать ощущение спокойствия и придать вашему классу ощущение земли. Более 2500 страниц этого современного декора для классной комнаты включает ВСЕ ВСЕ, что вам нужно, чтобы создать потрясающее образовательное пространство для вас и ваших учеников с новыми

Предметы:

Вернуться в школу, английский языковой искусство, математика

Оценки:

Prek – 6th

Типы:

Идеи доски объявлений, плакаты, печатные изделия

.

Декодируемые программы для чтения с Word Work | Наука чтения декодируемых | Книги по акустике Ищете идеальных декодируемых читателей с заданиями по фонической работе со словами, которые соответствуют науке чтения? Просто Kinder предлагает вам наш бесконечный набор декодируемых материалов. Загрузите ПРЕДВАРИТЕЛЬНУЮ ПРОСМОТР, чтобы узнать больше, и получите БЕСПЛАТНЫЙ краткий полный набор! У каждой книги есть обложка, страница для разминки ключевых слов с расшифровываемыми словами и подписью 9.0003

Предметы:

Грамотность, Акустика, Чтение

Классы:

К – 1

Виды:

Печатные формы

СССС:

. К.3, РФ.К.3, РФ.К.3, РФ.К.3 2 3a, RF.K.3b, RF.K.3c…

by

Pocket of Preschool

Журналы мелкой моторики — это увлекательный способ обучения навыкам письма, основам письма и укреплению мелкой моторики. В дневнике так много упражнений на мелкую моторику! Это похоже на мини-портфолио всех их мелкой моторики, все организовано и собрано в одном месте, что позволяет легко визуально увидеть рост ученика. Вот некоторые действия, которые можно выполнять в дневниках мелкой моторики: написание типов строк/букв (также известный как забавный почерк), действия с именами, действия с буквами, действия с числами, печать ac

Субъекты:

Английский язык искусства

Оценки:

Prek – K

Типы:

Действия

Также включены в: Preschool, Pre -K и Kindergarten Complete Curriculum. Магазин

36,00 $

17,99 $

Вы устали от поиска планировщика, который будет соответствовать вашему уникальному графику, потребностям и стилю? Не смотрите дальше! Универсальный планировщик учителей можно редактировать и настраивать! Вы можете распечатать свой ежедневник или перейти на 100% цифровой формат! В любом случае, One Stop Teacher Planner предлагает множество форм, датированных планов уроков, великолепных дизайнов и календарей, которые можно использовать в течение всего года. Держите себя в порядке стильным способом, платя лишь небольшую часть стоимости других модных планировщиков для учителей. Присоединяйтесь к

Предметы:

Снова в школу, Управление классом, Для всех предметных областей

Классы:

K – 12th

Типы:

Классные формы, профессиональные документы

Stop Planner Печатные и цифровые | БЕСПЛАТНЫЕ обновления | 2022-2023

by

Веснушки для первоклассников

Обновление 10/2022: теперь включены фотографии рта. Обновление 07/2022: теперь включена цветовая схема Boho. навыки. Этот классный ресурс стоит места на стене! Здесь так много опций, что вы можете повесить то, что нужно вашей конкретной программе или последовательности. Варианты варьируются от базовых навыков фонетики в детском саду до продвинутых навыков, которые можно получить в третьем классе. Они также отлично подходят для классных комнат, где учащиеся нуждаются в поддержке.0003

Предметы:

Акустика, Чтение, Письмо

Классы:

К – 3

Виды:

Доска объявлений Идеи

СССС:

. 1К3.РФ. .3.3

by

Обучаемый учитель

25,00 $

20,00 $

Bundle

All-in-One Reading Passages дает вашим учащимся возможность практиковать фонетику и беглость речи с помощью этих вопросов и понимания прочитанного. Лучшая часть? С вашей стороны не требуется никакой подготовки! Теперь включает в себя оригинальный PDF + НОВЫЕ цифровые версии каждого отрывка для чтения по фонетике для дистанционного обучения! Каждый отрывок для чтения дает вашим ученикам возможность практиковать целевой навык фонетики в контексте чтения. Каждый фонический отрывок также развивает беглость речи и понимание. это комплект

субъекты:

ELA Test Prep, Phonics, чтение

Оценки:

1 -й – 2 -й

Типы:

Английский (Великобритания), Книги для чтения, печатные изделия

.

4,99 $

Практикуйтесь в сопоставлении чисел, сложении, вычитании, умножении или делении с помощью этих 15 веселых и увлекательных дифференцированных рабочих листов с раскраской по коду для сезонов и особых случаев в течение всего учебного года! Для каждого особого случая есть одна фотография. Эти занятия идеально подходят для дистанционного обучения, утренней работы, занятий по математике, досрочно заканчивающих, замещающих и домашних заданий. Учителя прокомментировали: «Я смог сделать их на разных уровнях для разных детей, и они понятия не имели, что это 9».0003

Предметы:

Арифметика, Весна, День святого Патрика

Классы:

K – 3-й

Типы:

Центры, печатные формы, рабочие листы

K.2,C.C.BT.0.0 CCSS3 900.0.0 CCSS3 OA.A.2, K.OA.A.5, 1.OA.C.6, 1.OA.D.8…

by

Mrs Ds Corner

15,00 $

10,00 $

НОМЕР 1 ЛУЧШИЙ ПРОДАВЕЦ ON TPT * Функциональная, дифференцированная работа, которая является идеальным дополнением к вашей утренней рутине и расписанию. Эта адаптированная папка поможет вашим ученикам правильно начать свой выходной день, а после освоения может стать набором навыков, которые они успешно и самостоятельно осваивают. Пожалуйста, просмотрите видео-превью, чтобы увидеть некоторые из рабочих страниц, включенных в этот ресурс. Посмотрите видео-превью здесь. Посмотрите его в действии здесь и здесь. Что включено? • 8 редактируемых обложек (добавьте студенческие

Предметы:

Английский язык, математика, специальное образование

Классы:

PreK – 4th

Типы:

Занятия, интерактивные тетради, печатные формы

Испанский )

by

Rachel Lynette

30 рабочих листов по изобразительному языку, посвященных сравнениям, метафорам, идиомам, гиперболам, олицетворениям, звукоподражаниям и аллитерациям. Эти рабочие листы отлично подходят для практики без подготовки по 7 наиболее распространенным типам образного языка. Каждый тип образного языка включает вводную страницу с определением и примерами. На остальных страницах можно попрактиковаться.ЧТО ВКЛЮЧЕНО:✍️ ПЕЧАТЬ:30 листов для печатиЛисты для записиКлючи ответов ЦИФРОВОЙ:Google SlidesEasel ActivityG

Субъекты:

EFL – ESL – ELD, ELA TEST PREP, словарь

Оценки:

3 -е – 5 -й

Типы:

Независимый рабочий пакет, рабочие листы

CCSS:

RL. 3.4, RL.6.4. , L.3.3, L.3.3a, L.3.5…

Также включено в: НАБОР «Изобразительный язык»! Мероприятия, карточки с заданиями, плакаты, цифровое изображение и многое другое!

на

Классная комната без беспорядка

Эта поделка ко Дню Святого Патрика — дом лепрекона на продажу сочетает в себе мартовские письменные подсказки и весеннее мастерство. Учащиеся создают дом для лепрекона и работают над процессом описательного письма на строительных лесах, чтобы составить для него список продаж. Это предлагает веселый, увлекательный и творческий способ научить описательного письма ваших учеников начальной школы. Даже ваши самые несговорчивые писатели с удовольствием опишут свой домик лепрекона! Этот ресурс предлагает веселый, увлекательный и творческий способ обучения описанию

Предметы:

Английский язык искусства, праздники/сезонные, день Святого Патрика

Оценки:

2 -е – 5 -е

Типы:

Мероприятия, идеи доски объявлений, печатные изделия

:

W.
