Диод Д231, Д231А, Д231Б, Д232, Д232А, Д232Б, Д233, Д233Б, Д234Б

Поиск по сайту

Диоды Д231, Д231А, Д231Б, Д232, Д232А, Д232Б, Д233, Д233Б, Д234Б – диффузионные, кремниевые. Основное предназначение – преобразование переменного напряжения с частотой до 1 кГц. Имеют жёсткие выводы и металлостеклянный корпус. Цоколёвка диодов написана на корпусе, как и их название.
Вместе с комплектующими деталями (гайка, шайба и т.д.) диоды весят около 18 г.

Электрические параметры Д231, Д231А, Д231Б, Д232, Д232А, Д232Б, Д233, Д233Б, Д234Б

Прямое напряжение (среднее)
Д231, Д231А, Д232, Д232А, Д233	1 В
Д231Б, Д232Б, Д233Б, Д234Б	1.5 В
Обратный ток (средний), не более	3 мА

Предельные характеристики диодов Д231, Д231А, Д231Б, Д232, Д232А, Д232Б, Д233, Д233Б, Д234Б

Обратное напряжение (импульсное)
Д231, Д231А, Д231Б	300 В
Д232, Д232А, Д232Б	400 В
Д233, Д233Б	500 В
Д234Б	600 В
Прямой ток (средний)
Д231, Д231А, Д232, Д232А, Д233	10 А
Д231Б, Д232Б, Д233Б, Д234Б	5 А

Рабочая частота (без ухудшения электрических параметров) – 1 кГц
Температура перехода – 150°C
Рабочая температура: -60. ..+130°C

Диод Д232 — DataSheet

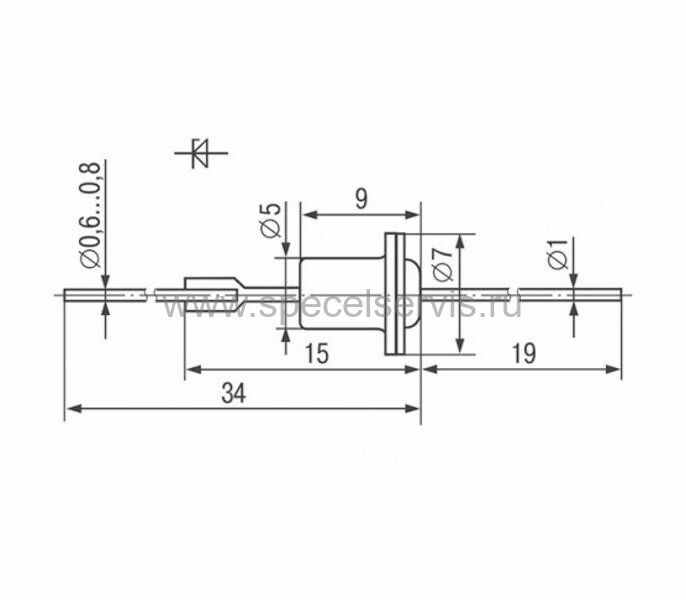

Корпус диодов Д231, Д232, Д233, Д234

Описание

Диоды кремниевые, диффузионные. Предназначены для преобразования переменного напряжения частотой до 1,1 кГц. Выпускаются
в металлостеклянном корпусе с жесткими выводами. Тип диода и схема соединения электродов с выводами приводятся на корпусе. Масса диода с комплектующими деталями не более 18 г.

При креплении диодов усилие затяжки должно быть не более 196 Н·м (0,2 кгс·м). При этом запрещается прилагать к изолированному выводу усилие, превышающее 9,8 Н (1 кгс), что может привести к нарушению целостности стеклянного изолятора. Размеры радиатора
(теплоотвода) рассчитываются из условия, что диод является точечным источником теплоты, рассеивающим мощность 2U_пр,ср· I_пр,ср.

При последовательном соединении диодов рекомендуется применять диоды одного типа и шунтировать каждый резистором сопротивлением 10…15 кОм на каждые 100 В амплитуды обратного напряжения.

**Параметры диода Д232**
Параметр	Обозначение	Маркировка	Значение	Ед. изм.
Аналог		Д232	10А400
		Д232А	10А400
		Д232Б	1N1069
Максимальное постоянное обратное напряжение.	U_{o6p max}, U_{o6p и max}	Д232	400	В
		Д232А	400
		Д232Б	400
Максимальный постоянный прямой ток.	I_{пp max}, I_{пp ср max}, I*_{пp и max}	Д232	10	А
		Д232А	10
		Д232Б	5
Максимальная рабочая частота диода	f_{д max}	Д232	1.1	кГц
		Д232А	1.1
		Д232Б	1.1
Постоянное прямое напряжение	U_прне более (при I_пр, мА)	Д232	1 (10 А)	В
		Д232А	1 (10 А)
		Д232Б	1.5 (5 А)
Постоянный обратный ток	I_обрне более (при U_обр, В)	Д232	3000 (400)	мкА
		Д232А	3000 (400)
		Д232Б	3000 (400)
Время обратного восстановления — время переключения диода с заданного прямого тока на заданное обратное напряжение от момента прохождения тока через нулевое значение до момента достижения обратным током заданного значения	t_{вос, обр}	Д232	—	мкс
		Д232А	—
		Д232Б	—
Общая емкость	С_д(при U_обр, В)	Д232	—	пФ
		Д232А	—
		Д232Б	—

Описание значений со звездочками(*) смотрите в буквенных обозначениях параметров диодов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Диод Д232А

Справочник количества содержания ценных металлов в диоде Д232А согласно паспорта на изделие и информационной литературы. Указано точное значение драгоценных металлов в граммах (Золото, серебро, платина, палладий и другие) на единицу изделия.

Содержание драгоценных металлов в диоде Д232А

Золото: 0,0021 грамм.
Серебро: 0 грамм.
Платина: 0 грамм.
Палладий: 0 грамм.

Источник информации: .

Фото диода Д232А:

Панель ламповая виды

Диод — электронный элемент, обладающий различной проводимостью в зависимости от направления электрического поля. Электрод диода, подключаемый к положительному полюсу источника тока, когда диод открыт (то есть имеет маленькое сопротивление), называют анодом, подключаемый к отрицательному полюсу — катодом.

О комплектующем изделии — Диод

Диод — видео.

Диод это полупроводниковый прибор основанный на PN-переходе. А если без теории, то диод в одном направлении пропускает ток, а в другом нет. Вот и все.

Как работает диод — видео.

В этом выпуске вы узнаете: что такое диод, принцип действия диода, как работает диод, что такое p — n переход; что такое прямой ток диода, что такое обратный ток диода; каково внутреннее сопротивление диода; что такое вольт- амперная характеристика диода; что такое пропускное и не пропускное напряжение диода; как работает диод в цепи постоянного тока, как работает диод в цепи переменного тока; как устроен плоскостной диод; какие существуют виды диодов; как устроен выпрямительный диод.
