Датчик постоянного тока своими руками

Глобальные тренды — спрос на снижение выбросов CO2, повышение интенсивности энергосбережения — приводят к необходимости сбалансированного потребления энергии, для чего большую помощь могут оказать электронные схемы управления процессами. Наиболее распространённые случаи — это оптимизация эксплуатационных характеристик аккумуляторов, контроль скорости вращения двигателей и переходных процессов в серверах, управление солнечными батареями. Для операторов таких систем важно, в частности, знать, какой ток протекает в цепи. Неоценимую помощь в этом могут оказать датчики тока.

Почему необходимы датчики тока

Датчиками называют блоки, задача которых измерить некоторый параметр, а потом, сравнив его с эталонным для данной технической системы значением, подать соответствующий сигнал на исполнительный элемент схемы. Поскольку большинство систем используют электродвигатели, то наиболее распространёнными типами являются датчики тока и напряжения (общий вид последнего представлен на следующем рисунке).

Широкое внедрение таких устройств обусловлено развитием сенсорных методов управления, когда исходный сигнал — электрический или оптический — преобразуется в необходимые параметры управления.

По сравнению в другими управляющими технологиями (например, контакторного контроля) датчики обеспечивают следующие преимущества:

1. Компактность.
2. Безопасность в применении.
3. Высокую точность.
4. Экологичность.

Малые размеры и вес часто позволяют изготавливать многофункциональные датчики, например, такие, которые могут контролировать несколько параметров цепи. Таковыми являются современные датчики тока и напряжения.

В состав таких детекторов входят:

• Контактные группы входа;
• Контактные группы выхода;
• Шунтирующий резистор;
• Усилитель сигнала;
• Несущая плата;
• Блок питания.

Идея того, что устройства можно подключать к уже имеющейся сети, не выдерживает проверку временем, ибо часто в экстремальных ситуациях (пожар, взрыв, землетрясение) именно системы встроенного электроснабжения первыми выходят из строя.

Детекторы подразделяют на активные и пассивные. Первые не только передают конечный сигнал на управляющий элемент, но и управляют его действием.

Классификация и схемы подключения

Датчики тока предназначаются для оценки параметров постоянного и/или переменного тока. Сравнение выполняется двумя методами. В первом случае используется закон Ома. При установке шунтирующего резистора в соответствии с нагрузкой системы на нём создаётся напряжение, пропорциональное нагрузке системы. Напряжение на шунте может быть измерено дифференциальными усилителями, например, токовыми шунтирующими, операционными или разностными. Такие устройства используются для нагрузок, которые не превышают 100 А.

Измерение переменного тока выполняется в соответствии с законами Ампера и Фарадея. При установке петли вокруг проводника с током там индуцируется напряжение. Этот метод измерения используется для нагрузок от 100 А до 1000 А.

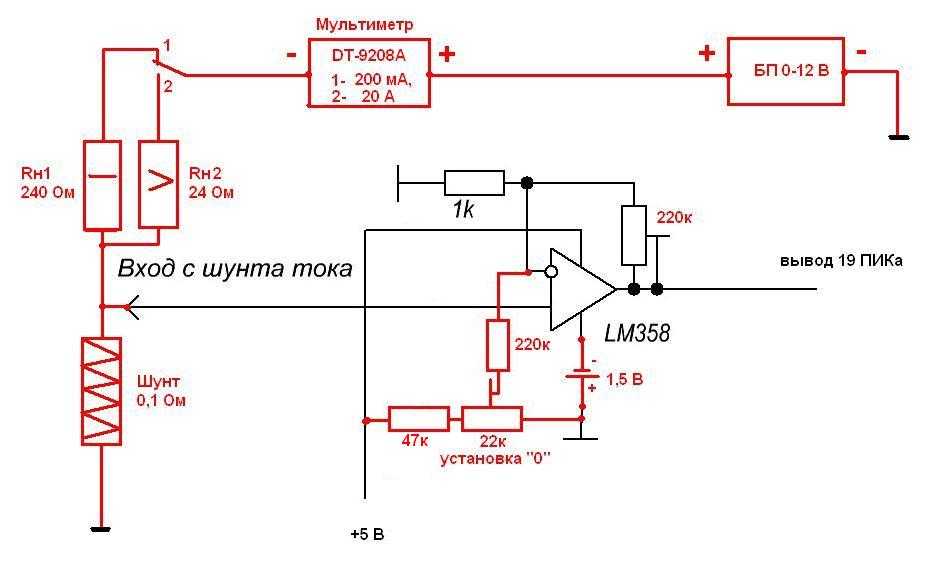

Схема описанных измерений представлена на рисунке:

Слева — измерение малых токов; справа — измерение больших токов

Измерение обычно производится при низком входном значении синфазного напряжения. При помощи чувствительного резистора датчик тока соединяется между нагрузкой и землей. Это необходимо, поскольку синфазное напряжение всегда учитывает наличие операционных усилителей. Нагрузка обеспечивает питание прибора, а выходное сопротивление заземляется. Недостатками данного способа считаются наличие помех, связанных с потенциалом нагрузки системы на землю, а также невозможность обнаружения коротких замыканий.

Для слежения работой мощных систем детектор присоединяют к усилителю между источником питания и нагрузкой. В результате непосредственно контролируются значения параметров, подаваемых источником питания. Это позволяет идентифицировать возможные короткие замыкания. Особенность подключения заключается в том, что диапазон синфазного напряжения на входе усилителя должен соответствовать напряжению питания нагрузки. Перед измерением выходного сигнала контролируемого устройства нагрузка заземляется.

Спектры измеряемых токов.

К напряжению трехфазных силовых сетей переменного тока обычно предъявляются достаточно жесткие требования – искажения формы напряжения (отличие от синусоидальной формы), как правило, не должны быть более двух процентов. Аналогичные требования обычно предъявляются и к линейности фазового электрического сопротивления машин переменного тока, поэтому в спектре тока типовой машины обычно не бывает сильных гармонических составляющих потребляемого тока, но частотный диапазон, в котором есть информативные составляющие тока, достаточно широк. Так, на рис.1 приведена форма и спектр тока в одной из фаз асинхронного электродвигателя без сильных дефектов. Для наглядности спектр тока по оси ординат приведен в логарифмическом масштабе.

Рис.1.Форма тока, потребляемого асинхронным электродвигателем, и его спектр

В последние годы в качестве приводного электродвигателя все шире используется наиболее дешевый и надежный асинхронный электродвигатель, а для управления частотой его вращения и упрощения пуска используется статический преобразователь частоты питающего напряжения. На вход такого преобразователя подается трехфазное напряжение с частотой 50Гц, а на выходе формируется трехфазное напряжение другой частоты, оптимальной по энергопотреблению агрегата или другим контролируемым параметрам. Естественно, что форма выходного напряжения такого преобразователя, если она жестко не стандартизована, также как и потребляемого электродвигателем тока, существенно отличается от синусоидального, а спектр тока содержит большое количество различных составляющих, как это показано на рис. 2.

Рис.2 Форма и спектр тока асинхронного электродвигателя при использовании статического преобразователя частоты питающего напряжения.

Похожая ситуация складывается и напряжением питания двигателей постоянного тока. Как правило, двигатель постоянного тока питается от трехфазного выпрямителя переменного тока. Если регулирование частоты вращения агрегата организовано так, что выпрямленное напряжение питания не меняется, искажения напряжения питания и потребляемого тока будут минимальными, уложатся в 2% от выпрямленного напряжения (тока якоря) и проявятся, в основном на частоте 300Гц. Но в большинстве практических случаев регулирование частоты вращения двигателя производится статическим регулятором выпрямленного напряжения. Форма тока якоря двигателя при использовании наиболее распространенного тиристорного регулятора напряжения приведена на рис. 3. Там же приведен и спектр тока якоря.

Рис. 3. Форма и спектр тока якоря при питании машины постоянного тока от тиристорного регулятора напряжения.

Сказанное подтверждает необходимость измерения спектра тока, потребляемого электродвигателем, по крайней мере, до 10кГц, при решении задач диагностики, как электропривода, так и приводимого во вращение механизма.

Как функционирует датчик тока

Работа данного элемента включает следующие этапы:

1. Измерение нагрузки в контролируемой схеме.
2. Сравнение полученного значения с эталонным, которое программируется в процессе настройки.
3. Фиксация полученного результата (может быть выполнена в цифровом или аналогом виде).
4. Передача данных на панель управления.

Для выполнения указанных функций (в частности, реализации высокой точности измерений) к элементам детектора предъявляются следующие требования:

• Допустимое падение напряжения на шунтирующем резисторе должно быть не более 120…130 мВ;
• Температурная погрешность не может быть выше 0. 05 %/°С и не изменяться во времени работы;
• В функциональном диапазоне значений характеристики сопротивления резисторов должны быть линейными;
• Способ пайки токочувствительных резисторов на плату не может увеличивать общее сопротивление схемы подключения.

Монтажные схемы устройств, которые предназначены для контроля цепей постоянного и переменного тока представлены соответственно на рисунках.

1Описание датчикатока ACS712

Датчик тока ACS712 – это датчик, который основан на эффекте Холла. Эффект Холла заключается в том, что когда через проводник, помещённый в магнитное поле, протекает электрический ток, в проводнике возникает напряжение. Это напряжение и служит индикатором силы тока: оно линейно зависит от силы тока. Ещё оно имеет небольшую зависимость от температуры окружающей среды и поддаётся влиянию внешних магнитных полей. Так, например, на графике ниже показана зависимость напряжения на выходе датчика ACS712 от силы протекающего тока (для одной из разновидностей датчика, об этом чуть ниже) при различных температурах:

Зависимость напряжения на выходе датчика ACS712 от силы тока

Модуль с датчиком ACS712 может выглядеть, например, так:

Модуль с датчиком тока ACS712 и схема подключения

Датчик ACS712 имеет следующие характеристики:

• работает с постоянным и переменным током;
• ток потребления – до 13 мА;
• температура эксплуатации -40…+85 °C.

Существуют несколько разновидностей датчика ACS712, которые отличаются величиной измеряемого тока. Так, существуют разновидности с максимально измеряемым током 5, 20 и 30 А. Широкий диапазон измеряемых значений тока можно отнести к существенным преимуществам датчика ACS712. Перечисленные модификации имеют чувствительность 185, 100 и 66 мВ/А соответственно.

Практика применения

Чаще всего данные изделия используются как измерители в схемах токовых реле, которые управляют режимами работы различного электроприводного оборудования и предохраняют его от экстремальных ситуаций.

Токовые реле способны защитить любое механическое устройство от заклинивания или других условий перегрузки, которые приводят к ощутимому увеличению нагрузки на двигатель. Функционально они определяют уровни тока и выдают выходной сигнал при достижении указанного значения. Такие реле используются для:

• Сигнала сильноточных условий, например, забитая зёрнами доверху кофемолка;
• Некоторых слаботочных условий, например, работающий насос при низком уровне воды.

Чтобы удовлетворить требования разнообразного набора приложений, в настоящее время используется блочный принцип компоновки датчиков, включая применение USB-разъёмов, монтаж на DIN-рейку и кольцевые исполнения устройств. Это обеспечивает выполнение следующих функций:

• Надёжную работу на любых режимах эксплуатации;
• Возможность применения трансформаторов;
• Регулировка текущих параметров, которые могут быть фиксированными или регулируемыми;
• Аналоговый или цифровой выход, включая и вариант с коротким замыканием;
• Различные исполнения блоков питания.

В качестве примера рассмотрим схему датчика тока для управления работой водяного насоса, обеспечивающего подачу воды в дом.

Кавитация — это разрушительное состояние, вызванное присутствием пузырьков, которые образуются, когда центробежный насос или вертикальный турбинный насос работает с низким уровнем жидкости. Образующиеся пузырьки затем лопаются, что приводит к точечной коррозии и разрушению исполнительного узла насоса. Подобную ситуацию предотвращает токовое реле.

Когда насос работает в нормальном режиме, и жидкость полностью перекрывает его впускное отверстие, двигатель насоса потребляет номинальный рабочий ток. В случае снижения уровня воды потребляемый ток уменьшается. Если кнопка запуска нажата, одновременно включаются стартёр M и таймер TD. Реле CD настроено на максимальный ток, поэтому его контакт при первоначальном запуске двигателя не будет замкнут. При падении силы тока ниже установленного минимума реле включается, а, после истечения времени ожидания TD, включается в его нормально замкнутый контакт. Соответственно контакты CR размыкаются и обесточивают двигатель насоса.

Применение такого детектора исключает автоматический перезапуск насоса, поскольку оператору необходимо убедиться в том, что уровень жидкости перед впускным отверстием достаточен.

Готовый ДТ MLX91206

Кумулятивная схема, где используется тончайший слой ферромагнитоструктуры или ИМС. Последний выступает в качестве коммутатора магнитполя, обеспечивая тем самым, высокое усиление и наладку эквивалентности шумосигнала. Более актуален этот вариант ДТ для измерения постоянно-переменного напряжения до 90 кгц с изоляцией омического свойства, что характеризуется незначительными внедряемыми потерями и малым временем отклика.

Схема включения датчика тока MLX91206

Кроме того, из преимуществ можно выделить простоту сборки и маленькие размеры фюзеляжа.

ДТ MLX91206 – это регулятор, который пока удовлетворяет спрос в автопромышленности. Помимо этого, ДТ этого типа применяется в других источниках питания: для защиты от перегрузки, в двигательных системах и т.д.

Чаще всего ДТ на микросхеме MLX91206 применяется в гибридных автомобильных системах, как автоинверторы.

Интересно и то, что датчик этот оснащен качественной защитной системой от перенапряжения, что позволяет использовать его в качестве отдельного регулятора, интегрированного к кабелю.

Принцип функционирования датчика подобного типа основан на преобразовании магнитполя, возникаемого от токов, проходящих сквозь проводник. Схема не имеет верхнего ограничения измеряемого уровня напряжения, так как выход и его параметры в данном случае зависят от проводникового размера и непосредственной дистанции от ДТ.

Что касается отличий этого типа ДТ от аналогичных:

1. Скорость аналогового выхода, которая выше (этому способствует ЦАП 12 бит).
2. Наличие программируемого переключателя.
3. Надежная защита от переплюсовки и перенапряжения.
4. Выход ШИМ с разрешением АЦП 12 бит.
5. Большущая полоса пропускания, параметры которой равны 90 кГц и многое другое.

Статья в тему: Nissan Juke – достойный конкурент Volkswagen Beetle

Одним словом, ДТ этого типа является компактным и эффективным датчиком, изготовленным по технологии Триасис Холл. Технология подобного типа считается классической и традиционной, она чувствительна к плотности потока, который приложен четко параллельно поверхности.

Уникальное решение для измерения больших величин тока

Измерения, которые удается провести с помощью готового датчика, изготовленного по технологии Триасис Холл, делятся на измерения небольшого напряжения до 2 А, тока средн. величины до 30 А и токов до 600 А (больших).

Рассмотрим подробнее возможности этих измерений.

• Малые токи измеряются с помощью датчика за счет повышения параметров магнитполя через катушку вокруг ДТ. В данном случае чувствительность измерения будет обусловлена габаритами катушки и кол-вами витков.
• Токи в диапазоне до 30 А или средние токи измеряются с учетом допустимости напряжения и общей рассеиваемости мощности дорожки. Последние обязаны быть довольно толстыми и широкими, иначе непрерывной обработки среднего тока достичь не удастся.
• Наконец, измерение больших токов – это использование медных и толстых дорожек, способных приводить напряжение на обратной стороне печатной платы.

Датчик тока своими руками

Если приобрести стандартный датчик (наиболее известны конструкции от торговой марки Arduino) по каким-то соображениям невозможно, устройство можно изготовить и самостоятельно.

Датчик тока фирмы Arduino. Стрелкой указан USB-разъём.

Необходимые компоненты:

1. Операционный усилитель LM741, или любой другой, который мог бы действовать как компаратор напряжения.
2. Резистор 1 кОм.
3. Резистор 470 Ом.
4. Светодиод.

Общий вид устройства в сборе, сделанного своими руками, представлен на следующем рисунке. В данной схеме используется эффект Холла, когда разность управляющих потенциалов может изменяться при изменении месторасположения проводника в электромагнитном поле.

Схемы датчиков тока на основе трансформатора тока

В статье предложены варианты пассивных и активных (на ОУ широкого применения и на специализированной микросхеме)датчиков, собранных на основе трансформатора тока.

Нередко требуется измерять или контролировать ток, потребляемый от электрической сети различными нагрузками, например электроприборами.

Для этих целей широко применяют как пассивные резистивные датчики и датчики на основе трансформаторов тока, самодельных или выпускаемых серийно, так и различные активные датчики на основе специализированных микросхем с гальванической развязкой от сети и без неё.

Основное назначение такого датчика тока – преобразовать переменный ток в переменное или постоянное напряжение, пропорциональное этому току.

Когда на выходе необходимо получить постоянное напряжение, совместно с пассивными датчиками потребуется применение выпрямителей, усилителей ИТ. д., и такие датчики, конечно, более востребованы.

Далее речь пойдёт о датчиках с использованием трансформатора тока. Основа такого датчика – трансформатор, по первичной обмотке (один или несколько витков) которого протекает ток нагрузки, а во вторичной наводится напряжение, пропорциональное этому току. Основной параметр трансформатора – коэффициент трансформации тока, который показывает, во сколько раз ток во вторичной обмотке (на низкоомной нагрузке) меньше, чем в первичной.

Датчик можно сделать пассивным, применив для получения постоянного напряжения простейший однополупериодный выпрямитель, или активным, с использованием различных микросхем.

В статье рассмотрены три варианта датчиков: на основе диодного выпрямителя, на основе выпрямителя на ОУ и на основе специализированной микросхемы ZXCT1009 [1, 2].

Передаточные характеристики этих датчиков показаны на рис. 1 при условии, что первичная обмотка трансформатора тока – один виток провода, через который протекает синусоидальный ток. При увеличении числа витков первичной обмотки крутизна передаточной характеристики пропорционально увеличится.

Рис. 1. Передаточные характеристики датчиков.

Принципиальная схема

Схема датчика на основе диодного однополупериодного выпрямителя показана на рис. 2 Конденсатор С1 подавляет импульсные сетевые помехи, выпрямитель собран на конденсаторе С2 и диоде VD1.

На выходе интегрирующей цепи R1C3 формируется постоянное напряжение, пропорциональное среднему значению тока нагрузки.

Все детали установлены на печатной плате из фольгированного с одной стороны стеклотекстолита, чертёж которой показан на рис. 3.

Рис. 2. Схема датчика на основе диодного однополупериодного выпрямителя.

Датчик налаживания не требует. Выпрямительный диод должен быть диодом Шоттки, но если чувствительность не нужна и датчик рассчитан на ток более 0,5 А, можно применить обычный выпрямительный или импульсный диод, например, серий 1N400x, 1N4148, КД522. Поскольку датчик пассивный, его чувствительность и крутизна передаточной характеристики относительно невелики (см. рис. 1).

Рис. 3. Печатная плата для схемы датчика.

Активный датчик тока

Чтобы повысить чувствительность, можно использовать активный датчик тока, например, применив ОУ. Схема такого варианта показана на рис. 4 На двух ОУ DA1.1 и DA1.2 собран двухполупериодный выпрямитель [3].

Рис. 4. Схема активного датчика тока на LM358AM.

Принцип работы такого выпрямителя основан на использовании ОУ с однополярным питанием. При подаче на неинвертирующий вход ОУ он будет усиливать сигнал положительной полуволны переменного напряжения и ограничивать сигнал отрицательной полуволны.

На ОУ DA 1.1 собран неинвертирующий усилитель с малым коэффициентом усиления (около 2), а на ОУ DA1.2 – усилитель с коэффициентом усиления около 10.

Конденсатор С1 подавляет импульсные и высокочастотные помехи. резистор R1 обеспечивает номинальный коэффициент трансформации трансформатора тока Т1. Резистор R2 и диод VD1 ограничивают минусовое напряжение на неинвертирующем входе ОУ DA 1.1, исключая перегрузку входа ОУ по напряжению.

Положительную полуволну усиливает сначала ОУ DA1.1, затем – ОУ DA1.2, и усиленный в десять раз сигнал появляется на его выходе. Отрицательную полуволну инвертирует и усиливает ОУ DA1.2. поэтому на его выходе формируется полуволна плюсового напряжения. В результате обеспечиваются двухполупериодное выпрямление и одновременно усиление переменного напряжения.

Подборкой резисторов R3-R6 можно подобрать желаемый коэффициент передачи устройства К = R6/R4. при этом соотношение сопротивления резисторов R3 и R5 находят из равенства R5/R3 = (К-1)/(К+1).

Выходной сигнал ОУ DA 1.2 поступает на интегрирующую RC-цепь R7C3, и на конденсаторе C3 формируется постоянное напряжение, пропорциональное среднему значению тока нагрузки.

Рис. 5. Печатная плата.

Рис. 6. Расположение деталей на печатной плате.

Рис. 7. Внешний вид собранного датчика.

Все детали установлены на печатной плате из фольгированного с двух сторон стеклотекстолита, чертёж которой показан на рис. 5, а расположение элементов – на рис. 6.

Одна сторона платы (противоположная установке деталей) оставлена металлизированной, на ней лишь раззенкованы отверстия под крайние выводы разъёма ХР1.

В отверстия в левом нижнем и правом верхнем углах необходимо вставить и с обеих сторон платы пропаять отрезки лужёного провода. Плату можно изготовить из фольгированного с одной стороны стеклотекстолита.

В этом случае вышеупомянутые отверстия в углах платы соединяют отрезком провода со стороны. противоположной расположению деталей. Внешний вид варианта смонтированной платы показан на рис. 7.

В этих конструкциях применены элементы для поверхностного монтажа. Резисторы – типоразмеров 0805, 1206. оксидные конденсаторы – танталовые типоразмеров С, D. неполярные – К10-17в. Вилка ХР1 – три контакта от однорядной угловой вилки серии PLD-10R.

Трансформатор тока Т1 был снят с платы источника бесперебойного питания. Маркировка на трансформаторе – FALCO 9418. К сожалению, в Интернете никаких конкретных данных найти не удалось, но по своим параметрам (индуктивность и сопротивление обмотки) он близок к трансформаторам тока AS-103 или AS-104 фирмы Talema.

Еще одна схема датчика тока

Если габариты датчика тока не имеют значения, для его изготовления можно применить выводные детали. Схема такого устройства показана на рис. 8, номиналы некоторых элементов изменены по причине их наличия. Чертёж печатной платы этого варианта устройства показан на рис. 9, а внешний вид смонтированной платы – на рис. 10.

Рис. 8. Схема датчика тока с измененными деталями.

Рис. 9. Печатная плата для схемы датчика тока.

Рис. 10. Внешний вид датчика тока.

Датчик тока на микросхеме ZXCT1009F

Упростить схему активного датчика и увеличить крутизну передаточной характеристики датчика тока можно, применив специализированную микросхему ZXCT1009F.

О возможности применения этой микросхемы для измерения переменного тока было рассказано в [2]. Схема устройства показана на рис. 11. Назначение элементов R1 и С1 такое же, как в ранее описанных устройствах.

Диод VD1 защищает вход микросхемы DA1 от нештатной полярности входного напряжения. Эта микросхема работает как однополупериодный выпрямитель, напряжение на выходе интегрирующей цепи R3C2 будет пропорционально среднему значению тока нагрузки.

Рис. 11. Схема датчика тока на микросхеме ZXCT1009F.

Рис. 12. Печатная плата.

Рис. 13. Размещение деталей на печатной плате.

Детали устройства смонтированы на печатной плате из фольгированного с одной стороны стеклотекстолита, чертёж которой приведён на рис. 12. Расположение элементов показано на рис. 13, а внешний вид варианта смонтированной платы – на рис. 14. Применены элементы для поверх ностного монтажа.

При выборе напряжения питания активных датчиков не следует забывать о так называемом коэффициенте амплитуды Ка (или крест-факторе) потребляемого нагрузкой тока, который характеризует отношение амплитуды потребляемого тока Іа к его действующему (или эффективному) значению Іэф: Ка = Iа/Iэф.

Дело в том, что многие бытовые устройства, питающиеся от сети, имеют встроенный импульсный источник питания с выпрямителем на входе.

Сглаживающий конденсатор выпрямителя заряжается только вблизи максимума сетевого напряжения, и от сети потребляется ток только в эти моменты. Для переменного тока прямоугольной формы Ка = 1, для синусоидального – Ка = 1,41, а для импульсного источника – Кa = 2…4.

Рис. 14. Вид датчика.

Это означает, что в активных датчиках максимальное неискаженное выходное напряжение ииыима,с должно быть больше, чем напряжение Uвых на выходе датчика (см. рис. 1), по крайней мере, в Ка, раз, а напряжение питания – ещё больше.

Например, для датчика на ОУ (двухполупериодный выпрямитель) при Uвых = 2 В и Ка = 2 напряжение питания Uпит >= 4 В для ОУ структуры rail-to-rail или Uпит >= 5…6 В для обычного ОУ.

Поскольку на микросхеме ZXCT1009F собран одполупериодный выпрямитель, при тех же условиях напряжение питания должно быть примерно в три раза больше, чем Uвых. При этом не следует забывать, что для питания самой микросхемы требуется напряжение не менее 1,5…2 В.

Поскольку интегрирующие цепи на выходе датчиков высокоомные, к их выходам следует подключать нагрузку, сопротивление которой, по крайней мере, в десять раз больше сопротивления резистора в интегрирующей цепи.

Каждый из датчиков требует калибровки, которую можно провести с помощью амперметра действующего значения переменного тока, источника переменного напряжения, в качестве которого можно применить вторичную обмотку понижающего трансформатора, включённого в сеть, и мощного переменного резистора.

И. Нечаев, г. Москва. Р-06-19.

Литература:

1. ZXCT1009. HIGH-SIDE CURRENT MONITOR. diodes.com.
2. Нечаев И. Микросхема ZXCT1009F и конструкции на её основе. Часть 1. Измерение большого постоянного и переменного токов. Приставка к мультиметру. – Р-11-2018.
3. Anthony Н. Smith. Full-Wave Active Rectifier Requires No Diodes. – radiolocman.com.

Неинвазивные токовые клещи постоянного тока для осциллографа DIY

Таким образом, постоянное магнитное поле не будет индуцировать ток в обмотке, поэтому на выходе будет 0. Итак, как мы можем измерить и наблюдать постоянный ток? В этом типе зонда мы также будем использовать ферритовый сердечник, который будет проводить магнитное поле. Сердечник снабжен воздушным зазором, в котором будет находиться датчик, в данном случае датчик Холла, измеряющий магнитный поток в сердечнике. Итак, теперь нам больше не нужен переменный ток, поскольку мы можем напрямую измерять значение магнитного потока. Ток в первичном проводе, который является измеряемым проводом, намагнитит сердечник. Это магнитное поле измеряется датчиком.

Другим и лучшим способом измерения постоянного тока является компенсационная обмотка. Но его немного сложнее установить и откалибровать. Но его принцип таков. Первичная обмотка также является измеряемым токоведущим проводом и вставляется через отверстие в сердечнике. Есть еще вторичная обмотка, но теперь она выполняет функцию компенсационной катушки. Сердечник снабжен воздушным зазором, в котором находится датчик, опять же датчик Холла, измеряющий магнитный поток в сердечнике.

См. компенсационную схему здесь:

2.1 Сборка клещей постоянного тока

Итак, используя подобный зажим из кожи крокодила, я создам свой собственный зажим для постоянного тока вместе с корпусом, напечатанным на 3D-принтере. Вы можете скачать мой дизайн по ссылке ниже. Я буду использовать этот круглый сердечник, который я получил от старого блока питания, который больше не работает. Разрежьте его пополам и приклейте на кончик зажима. Будьте терпеливы, вырезая сердцевину, потому что она довольно хрупкая. Наконец, отполируйте срез и убедитесь, что сердцевина нормально закроется, а датчик находится между ними.

См. полный список деталей здесь:

Теперь подготавливаю датчик Холла и вклеиваю его между зазором ферритового сердечника.

Я убеждаюсь, что зажим может закрыться без проблем и что ферритовый сердечник затянут настолько, насколько это возможно. Я подключаю датчик к земле, 5 вольт и проводу вывода сигнала с черным, красным и синим проводами.

Подключите выход к осциллографу, чтобы проверить его на данный момент. Как видите, если я поднесу этот магнит к датчику, выходной сигнал увеличится. Таким образом, если магнитное поле внутри сердечника увеличится из-за прохождения тока через измеряемый провод, я мог бы легко измерить значение тока. Но есть проблема. Магнит создает очень сильное магнитное поле. Но ток, проходящий по проводу, не будет. Магнитное поле будет очень маленьким. Итак, нам обязательно нужно будет усилить выходной сигнал датчика. Для этого я использовал операционный усилитель с инвертированной конфигурацией и коэффициентом усиления 100.

Una Publicación Compartida de ELECTRONOOBS® (@electronoobs) el

5 августа 2017 г. в 9:10 PDT

Я использовал операционный усилитель LM324, который довольно плохой, но извините за это, это единственный, который у меня есть на данный момент, пока не прибудут новые. Вы можете использовать любой другой усилитель, но убедитесь, что вы правильно подключили его. В инвертированной конфигурации усиление обеспечивается этими двумя резисторами.

В моем случае один из 100 кОм и один из 1 кОм равны коэффициенту усиления 100. Я создал эту схему с небольшим потенциометром для калибровки выхода. Мне также нужно будет поставить схему, поэтому я буду использовать 9батарея В. И усилитель, и датчик Холла могут выдержать это напряжение, поэтому регулятор не нужен.

Теперь монтирую все на просверленную плату и подключаю провода от датчика Холла. К выходу я подключу разъем пробника осциллографа, подобный этому, с небольшой схемой фильтра между ними, как у любого пробника. Цепь фильтра включена в окончательную схему. Корпус, напечатанный на 3D-принтере, имеет отверстия для переключателя и светодиодного индикатора.

Вы можете скачать окончательную схему по ссылке ниже.

Скачать схему можно здесь:

Я помещаю все компоненты внутрь этого напечатанного на 3D-принтере корпуса. Вы можете скачать корпус, напечатанный на 3D-принтере, по ссылке ниже и следовать инструкциям, чтобы распечатать его. Я использовал материал PLA.

Загрузите корпус 3D здесь:

Прежде чем я закрою его, я должен откалибровать зонд. Для этого я применяю текущее значение, которое я контролирую через провод. Прижмите к нему щуп и отрегулируйте потенциометр.

2.2 Калибровка клещей постоянного тока

Прижмите к нему щуп и отрегулируйте потенциометр. Я, например, подаю ток 2,8 ампера по основному проводу. Теперь я регулирую потенциометр, пока на осциллографе не появится напряжение 2,8 вольта. Таким образом, используя линейный датчик, мы должны иметь хорошее соотношение между измеренным током и выходным напряжением.

Теперь, после некоторых результатов измерений, я получил масштаб зажима и построил второй график. Я знаю, что у меня шкала 100 и максимальное выходное напряжение 9V, поэтому датчик насыщается при значении около 9 ампер. Чтобы повысить точность, вы всегда можете несколько раз повернуть проволоку вокруг сердечника, и точность увеличится пропорционально. Зажим работает. Я получил то же значение, измеренное мультиметром, что и на моем осциллографе, если я применяю соответствующую шкалу. Преимущество этого типа клещей в том, что я все еще мог наблюдать переменный ток с их помощью, и это здорово, потому что магнитное поле пропорционально току, который проходит по проводу.

Вот и все. Мы видели, как создать клещи переменного тока с базовым трансформатором и клещи постоянного тока с датчиком Холла. Вот и все на сегодняшний урок. Этот проект является лишь примером, и его всегда можно улучшить, если вы знаете основы. Если вам нравятся мои уроки и вы хотите поддержать меня, пожалуйста, проверьте мою страницу на Patreon.

Help me on Patreon

DIY Ультразвуковой датчик расстояния для пайки Проект Практика Kit

DIY Ультразвуковой датчик расстояния для пайки Проект Практика Kit | Специалисты по цепям перейти к содержанию

by Circuit Specialists

SKU CSISLD04

Исходная цена $30,08 – Изначальная цена 30,08 $

Первоначальная цена

30,08 $

30,08 $ – $30,08

Текущая цена $30,08

| /

Количество

1 год ограниченной гарантии

Подробнее

Отправка в тот же день!

Все заказы на товары в наличии, размещенные до 12:00 по московскому времени с понедельника по пятницу, отправляются в тот же день!

Индивидуальная форма запроса коммерческого предложения для оптового или специального ценообразования

Имя

Электронная почта

Количество

Сообщение

Руководства, спецификации и другие документы

Руководство

Поделись этим:

Самодельный проект по пайке с ультразвуковым датчиком расстояния — набор для практики пайки

Проект по пайке с ультразвуковым датчиком расстояния — это фантастический набор STEM для студентов или тех, кто хочет научиться или попрактиковаться в своих навыках пайки и получить удовольствие от действительно полезного устройства, когда он будет завершен!

В конце проекта пайки у пользователей будет комплект дальномера и сигнализации, который определяет объекты перед собой, автоматически измеряет и отображает расстояние между собой и объектом на ЖК-мониторе.
