Фотореле с питанием 5/12вольт
Всем привет!На козырьке над дверью гаража у меня приклеена светодиодная лента, которую я включал вечером и отключал утром. Но часто я забывал это делать. Задумался над автоматизацией этого действия.
Сначала хотел купить реле времени, но цена устройства не устроила.
И тут вспомнил, что можно просто применить световое реле. Освещение работает от 12в, поэтому я выбрал с этим питающим напряжением.
Характеристики
Комплектация — само устройство и датчик светаСветовой порог может быть отрегулирован потенциометром для установки запуска реле
- Вход: 5 В / 12 В постоянного тока
- Нагрузочная способность: 10 А / AC 250 В или постоянный ток до 30 В
- КРАСНЫЙ СВЕТОДИОД ВКЛ: указывает на включение питания
- СИНИЙ СВЕТОДИОД ВКЛ: реле работает
- Выходной терминал модуля имеет три порта
- Нормально открытый (НЕТ)
- Общий терминал (COM)
- Нормально закрытый (NC)
- Размер: 30 мм * 53 мм
Сверху модуля находятся клеммы подключения питания 5 или 12 вольт (смотря какой вариант), рядом разъем подключение светового датчика. Чуть ниже справа — переменный резистор, им настраивается порог включения.
Снизу клеммы для подключения нагрузки. 1 контакт — открыт, 2 — общий, 3 — закрыт.
Непонятно? Проще говоря — можно сделать так, что бы при поступлении света на фотодатчик реле включало нагрузку (т.е освещение), или наоборот.
Модуль работает на микросхеме lm393 (компаратор напряжения)
Подключаем — загорается красный индикатор. Когда реле включается — загорается синий светодиод.
Схема подключения. Нарисовано в paint.
Т.к у меня лента питается от 12 в, я запитал модуль и свет от одного бп. Вот таким образом.
Конечно оставлять модуль в открытом виде не хочется, я все это дело вставил в корпус от сгоревшего блока питания.
Вывел все провода, прикрутил к дверному косяку.
Блок питания взял китайский, 1 ампер еле выдает, но для моих задач сгодится.
Изначально датчик просто приклеил к стене гаража таким образом, что бы не было засвета от самого освещения. Но на световой границе реле начинает колбасить — быстро включаться и выключаться. Стробоскоп)
Закрыл датчик картонкой — ситуация намного улучшилась. Конечно во время срабатывания моргает, но не так часто, да и всего секунд 10-20.
Реле работает с декабря 2018 года. На данный момент срабатывает так же, как и в первый день.
Цель достигнута!
Всем спасибо за внимание!
Датчик движения 12 Вольт,2А
Датчик света и движения на пониженное напряжение.
ОБЩИЕ СВЕДЕНИЯ
Регулятор освещения имеет встроенный датчик движения и света. Днем, при высоком уровне освещенности прибор отключен. При наступлении сумерек происходит активация датчика движения. Возможно использование в качестве простейшей сигнализации совместно с сиреной.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Рабочее напряжение: DC от 5 до 20V
2. Максимально допустимый ток нагрузки – 2 ампера (12 Вольт – максимум 25 Ватт).
3. Ток потребления – < 60uA
4. Порог активации при освещенности – 5 – 10 Люкс. Для раннего включения маркером замазать датчик.
5. Дальность обнаружения: 3 – 7М (можно регулировать).
6. Длительность освещения регулируется: 5 – 200 сек
7. Угол обнаружения: < 140 °
8. Габаритные размеры – 35 х 25 х 25 мм.
9. Масса – 12 г.
10. Условия эксплуатации при температуре: – 30 – +50 ° C
- Режим H — при срабатывании датчика несколько раз подряд на его выходе (на OUT) остается высокий логический уровень. Короче, пока есть движение – свет всегда горит!
- Режим L — при каждом срабатывании датчика на выходе появляется отдельный импульс. Короче, после движения горит на выставленное время, потом гаснет.
КОНСТРУКЦИЯ И ПОДКЛЮЧЕНИЕ
Выпускается в виде печатной платы с электронными компонентами и занимает очень мало места и может быть встроена в арматуру светильника.
Устанавливая в светильник сделайте в нем необходимые отверстие для датчика.
Плата регулятора освещения, является полностью работоспособной и прошла проверку на производстве. При возникшей необходимости проверки, погасите в помещении свет, махните рукой. Чуток тормазнутый при первом включении, обождите 15 сек. При подаче питания на датчик загорается на выставленное время! Для сигнализаций коммутируйте выход!
КОМПЛЕКТ ПОСТАВКИ
1. Регулятор – 1 шт.
2. Паспорт – 1 шт.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1. Срок гарантийного обслуживания – 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
– По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
– При подключении нагрузки превышающей допустимую;
– В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
Слаботочные датчики движения 12 вольт для включения света
Шинные системы управления в системе «Умный дом»
Датчик движения PD9-1C-12-48V-FC
Датчики присутствия серии PD2
Датчик присутствия SI Indoor 180-R-11-48V
С каждым годом растет популярность интеллектуальных систем управления инженерным оборудованием зданий. Система «Умный дом» берет на себя выполнение многих рутинных работ, освобождает время для отдыха и более важных занятий.
- увеличивает безопасность;
- создает комфортные условия пребывания;
- экономит расходы на коммунальные услуги;
- повышает статус здания.
«Умный дом» представляет собой объединение инженерных подсистем, которые управляются из одного центра. Это гибкая система, ее легко модернизировать и расширять.
Шинные системы управления в системе «Умный дом»
В частном секторе системы «Умный дом» служат для комфорта и безопасности. В случае применения их в системах автоматизации и диспетчеризации зданий, экономия достигает 70%. Для организации управления предпочтение отдается шинным системам с безопасным напряжением питания 12-48 V.
Подсистема управления освещением одна из самых важных. Она повышает удобство эксплуатации и существенно экономит электроэнергию. Функционирование этой подсистемы невозможно без датчиков. В ассортименте компании B.E.G. есть датчики, специально предназначенные для шинных систем.
Датчик движения PD9-1C-12-48V-FCСенсор движения PD9-1C-12-48V входит в состав линейки мини-датчиков. Эти датчики, несмотря на небольшие размеры сенсорной части, не уступают техническими характеристиками остальным датчикам.
Они предназначены для монтажа в подвесной потолок и устанавливаются там, где важно не нарушать интерьер помещения. Размер видимой части датчика — диск диаметром всего 36 мм.
Датчик состоит из силовой и сенсорной частей, они соединены кабелем. Габариты блоков рассчитаны так, что силовая часть проходит в отверстие для сенсора и остается в межпотолочном пространстве. Затем устанавливается датчик.
Датчику необходимо питание 12-48 V. У него круговая зона обнаружения (360°).
- фронтально 6 м;
- перпендикулярно 10 м.
Порог освещенности (10 – 2000 лк) и задержка срабатывания (30 сек – 30 мин) устанавливаются вручную потенциометрами на сенсоре. У датчика один нормально открытый сухой контакт
с коммутирующей способностью 10A и максимальный пусковой ток Ip (20 мs) = 165A.
Датчики присутствия серии PD2
В линейке PD2 три типа подходящих датчиков: PD2-M-2C-11-48V-3A, PD2-M-2C-11-48V-RR и
PD2N-LTMS. Это датчики присутствия предназначены для потолочного монтажа в помещении.
Все датчики с круговой зоной обнаружения (360°). При установке на высоте 2,5 метра их дальность действия:
- присутствие 4 метра;
- фронтально 6 метров;
- перпендикулярно 10 метров.
Датчики PD2-M-2C-11-48V-3A и PD2-M-2C-11-48V-RR рассчитаны на питание постоянным или переменным напряжением 12-48V. Есть варианты для накладного монтажа или в подвесной потолок.
Датчик используется как отдельный мастер-прибор или, при определенной схеме подключения, как Slave-устройство. Сенсор освещенности измеряет уровень смешанного освещения от 10 до 2000 лк. Только первый канал датчика зависит от освещенности, второй не привязан к освещенности
и переключается при фиксации движения.
Датчики настраиваются и управляются вручную или дистанционным пультом. Порог задержки отключения в первом канале регулируется в диапазоне от 15 сек до 16 мин и импульс, во втором канале доступна функция задержки включения, а регулируется он в диапазоне от 5 до 120 минут. Также доступны функции импульса и alarm.
Коммутирующая способность каналов PD2-M-2C-11-48V-3A — три ампера.
В исполнении PD2-M-2C-11-48V-RR в обоих каналах установлены герконовые реле с током нагрузки 100 ма, для бесшумного переключения и возможности подключения датчика освещенности на первый канал.
Датчик PD2N-LTMS предназначен только для монтажа в подвесной потолок. Он питается постоянным напряжением 16-48 V. Кроме передачи информации по сухому контакту об обнаружении движения, присутствия в своей зоне детекции, сенсор выдает текущую температуру
и освещенность по аналоговому сигналу 0-10 V.
Также датчик выпускается с герконовым реле для бесшумного переключения. У него два сенсора для получения корректной освещенности.
С помощью потенциометров или пульта ДУ можно установить задержку от 1 до 30 секунд и калибровку параметров двух сенсоров освещенности
и датчика температуры.
Для повышения защищенности с IP 20 до IP 54 используется аксессуар Socket IP54. Чтобы защитить сенсор от механических повреждений, используется круговая сетка BSK. Она в комплект поставки не включена и заказывается отдельно.
Датчик присутствия SI Indoor 180-R-11-48VДатчик присутствия SI Indoor 180-R-11-48V используется внутри помещений. Для питания сенсора подойдет источник постоянного или переменного напряжения 12- 48V. Сенсор одноканальный
- версия 3А — для прямой коммутации нагрузки с током потребления до 3 ампер;
- версия RR с герконовым реле — для бесшумной коммутации нагрузки до 100 мA.
При установке датчика сбоку двери или над ней зона охвата 180°. На высоте 2,2 метра его дальность действия:
- фронтально 3 метра;
- перпендикулярно до 12 метров.
При использовании в качестве Master-устройства зону обнаружения сенсора можно расширить за счет Slave-устройств.
Задержка выключения (от 15 сек до 16 мин) и уровень освещенности (от 2 до 2000 лк) выставляются вручную потенциометрами на панели прибора. Важно и наличие шумового сенсора, который также имеет свой потенциометр для настройки.
Датчик монтируется на стене в стандартную коробку или открыто с помощью АР-цоколя арт. 92141. Если вместе с цоколем использовать крышку арт. 92139, то степень защиты сенсора повысится
с IP 20 до IP 54, и его можно устанавливать в помещениях с повышенной влажностью.
Датчик SI Indoor 180-R используют для управления освещением коридоров, входов в архивы, комнат для совещаний, санузлов.
Если вы планируете реализовать систему «Умный дом», используйте датчики B.E.G. для слаботочных систем. Мы гарантируем их трехлетнюю безотказную работу. Обращайтесь в нашу компанию. Вы получите квалифицированную бесплатную консультацию по применению сенсоров B.
E.G.
Подписывайтесь на наш блог. Здесь вы найдете много полезной информации и будете в курсе новейших решений и передовых технологий.
comments powered by HyperCommentsЭлектронный фотосенсор включения освещения Camelion LXP-01 1400Вт, 6464 – это стационарный датчик освещения который самостоятельно реагирует на смену времени суток и производит включение, либо выключение подключенного к нему осветительного прибора. Максимальная мощность устройства подключаемого к сенсору составляет 1400 Вт. Устройство способно работать в большом диапазоне температур от -20°C +40°С, что позволяет его использовать при неблагоприятных внешних условиях. Рекомендуется использование данного прибора для бытовых нужд.
Комплектация *
Параметры упакованного товара Единица товара: Штука Длина, мм: 100
Произведено
Указанная информация не является публичной офертой Отзывы о фотосенсоре Camelion LXP-01 1400 Вт 6464Оставить свой отзыв На данный момент для этого товара нет расходных материаловСпособы получения товара в МосквеДоставка Вес брутто товара: 0.075 кг В каком городе вы хотите получить товар? выберите городАбаканАксайАктауАлександровАлыкельАльметьевскАнадырьАнгарскАрзамасАрмавирАрсеньевАртемАрхангельскАстраханьАхтубинскАчинскБалаковоБалашовБалезиноБарнаулБатайскБелгородБелогорскБерезникиБийскБиробиджанБлаговещенскБодайбоБокситогорскБорБорисоглебскБратскБрянскБугульмаБугурусланБуденновскБузулукВеликие ЛукиВеликий НовгородВеликий УстюгВельскВитебскВладивостокВладикавказВладимирВолгоградВолгодонскВолжскВолжскийВологдаВолховВольскВоркутаВоронежВоскресенскВыборгВыксаВышний ВолочекВязьмаВятские ПоляныГеоргиевскГлазовГорно-АлтайскГрозныйГубкинскийГусь-ХрустальныйДальнегорскДедовскДербентДзержинскДимитровградДмитровДонецкДудинкаЕвпаторияЕгорьевскЕкатеринбургЕлецЕссентукиЗаводоуковскЗеленодольскЗлатоустЗубовоИвановоИгнатовоИжевскИзбербашИнтаИркутскИшимЙошкар-ОлаКазаньКалининградКалугаКаменск-УральскийКаменск-ШахтинскийКамень-на-ОбиКанашКанскКарагандаКарасукКаргопольКемеровоКерчьКинешмаКиришиКировКиселевскКисловодскКлинКлинцыКоломнаКолпашевоКомсомольск-на-АмуреКоролевКостромаКотласКраснодарКрасноярскКропоткинКудьмаКузнецкКуйбышевКумертауКунгурКурганКурскКызылЛабинскЛабытнангиЛаговскоеЛангепасЛенинск-КузнецкийЛесосибирскЛипецкЛискиЛуневоЛюдиновоМагаданМагнитогорскМайкопМалые КабаныМахачкалаМеждуреченскМиассМинскМихайловкаМичуринскМоскваМуравленкоМурманскМуромНабережные ЧелныНадеждаНадымНазраньНальчикНаро-ФоминскНарьян-МарНаходкаНевинномысскНерюнгриНефтекамскНефтеюганскНижневартовскНижнекамскНижний НовгородНижний ТагилНовая ЧараНовозыбковНовокузнецкНовороссийскНовосибирскНовочебоксарскНовочеркасскНовый УренгойНогинскНорильскНоябрьскНурлатНяганьОбнинскОдинцовоОзерскОктябрьскийОмскОнегаОрелОренбургОрехово-ЗуевоОрскПавлодарПангодыПензаПермьПетрозаводскПетропавловскПетропавловск-КамчатскийПикалевоПлесецкПолярныйПригородноеПрокопьевскПсковПятигорскРеутовРоссошьРостов-на-ДонуРубцовскРыбинскРязаньСалаватСалехардСамараСанкт-ПетербургСаранскСарапулСаратовСаянскСвободныйСевастопольСеверныйСеверобайкальскСеверодвинскСеверскСерпуховСимферопольСлавянск-на-КубаниСмоленскСоликамскСочиСтавропольСтарый ОсколСтерлитамакСургутСызраньСыктывкарТаганрогТаксимоТамбовТаштаголТверьТихвинТихорецкТобольскТольяттиТомскТуапсеТулаТуркестанТюменьУдомляУлан-УдэУльяновскУрайУральскУрюпинскУсинскУсолье-СибирскоеУссурийскУсть-ИлимскУсть-КутУсть-ЛабинскУфаУхтаФеодосияХабаровскХанты-МансийскХасавюртЧайковскийЧебоксарыЧелябинскЧеремховоЧереповецЧеркесскЧитаЧусовойШарьяШахтыЭлектростальЭлистаЭнгельсЮгорскЮжно-СахалинскЯкутскЯлтаЯлуторовскЯрославль Самовывоз: бесплатно
 Алма-Атинская” data-all-goods-available=”0″> м.Алма-Атинская,ул. Борисовские пруды, д. 26 пн. – вс.: 10:00 – 20:00 В корзину 843067,37.479937]” data-short-name=”м. Водный стадион” data-all-goods-available=”0″> м.Водный стадион,Ленинградское шоссе, д. 58, строение 7 пн. – вс.: 10:00 – 21:00 В корзину 703656,37.846074]” data-short-name=”м. Косино” data-all-goods-available=”0″> м.Косино,Лермонтовский проспект, д. 2к1 пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину 798296,37.697417]” data-short-name=”м. Преображенская площадь” data-all-goods-available=”0″> м.Преображенская площадь,Колодезный пер., д. 3 пн. – вс.: 9:00 – 20:00 В корзину 415891,38.284122]” data-short-name=”ул. Советская, д. 155с1″ data-all-goods-available=”0″>г. Бронницы, ул. Советская, д. 155с1 пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину 369111,39.067714]” data-short-name=”ш. Касимовское, 1А” data-all-goods-available=”0″>г. Егорьевск, ш. Касимовское, д. 1А пн. – вс.: 9:00 – 21:00 В корзину 684581,37.296932]” data-short-name=”Можайское шоссе, д. 139А” data-all-goods-available=”0″>г. Одинцово, Можайское шоссе, д. 139А пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзинуг. Электросталь, ул. Журавлева, д. 2 пн. – вс.: 9:00 – 20:00 В корзинуСервис от ВсеИнструменты.руМы предлагаем уникальный сервис по обмену, возврату и ремонту товара! Вернем вам деньги, если данный товар вышел из строя в течение 6 месяцев с момента покупки. Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.Гарантия производителя
| Может понадобиться |
45 Вт.
Котельники, Яничкин проезд, д. 3 В магазине >10 шт., забирайте сегодня В корзину
Генерала Белова, д. 29 По предзаказу на завтра, после 11:00 В корзину
Андреевка, ул. Жилинская, стр. 1 По предзаказу на завтра, после 11:00 В корзину
Савеловская, ул. Сущевский Вал, д. 9, строение 7 По предзаказу на завтра, после 11:00 В корзину
6 По предзаказу на завтра, после 11:00 В корзину
Клин, ул. Гагарина, д. 31/36 По предзаказу на завтра, после 11:00 В корзину
Одинцово, Можайское шоссе, д. 139А По предзаказу на завтра, после 11:00 В корзину
Фрязино, ул. Советская, д. 1В По предзаказу на завтра, после 11:00 В корзину
Щербинка, ул. 40 лет Октября, д. 14А
16Ас2
32
: 10:00 – 18:00
– пт.: 9:00 – 20:00
– вс.: 9:00 – 20:00
Фрязино, ул. Советская, д. 1ВСхемы датчиков освещенности
В этой статье ЭлектроВести наведут вам три простые схемы датчиков освещенности.
Датчики освещенности или так называемые фотодатчики, по своей сути, устройства несложные. При желании простое изделие такого рода можно вполне собрать самостоятельно, имея элементарные навыки чтения электронных схем и умение держать в руках паяльник. Подобное устройство может управлять, например, включением или выключением какого-нибудь бытового прибора в зависимости от освещенности того места, где установлен датчик.
Так или иначе, схемы фотодатчиков весьма просты. Три из них, давно зарекомендовавшие себя и считающиеся классическими, мы и рассмотрим ниже. С их помощью можно будет легко автоматизировать то, что может нуждаться в такой автоматизации.
Сигнализация при затемнении с функцией ручного сброса
На данном рисунке представлена классическая и очень простая схема, могущая стать основой для системы охранной сигнализации, работающей по принципу детектора падающего светового потока:
В качестве индикатора срабатывания здесь используется светодиод (обозначенный как LED), который начинает светиться в момент, когда на фоторезистор PR не попадает достаточного количества света.
Свет может быть естественным или искусственным, в зависимости от того места, где будет установлено данное устройство.
Если датчик установить в жилом помещении, то это будет, например, сигнализация контроля определенной зоны в доме. Если же установку произвести на улице, то к срабатыванию устройства побудит либо наступление сумерек, либо в светлое время суток – пересечение рабочей зоны датчика посторонним движущимся объектом.
Схема работает очень просто. Пока на датчик PR попадает достаточно света, его электрическое сопротивление постоянному току очень мало, следовательно в цепи постоянного тока данного устройства при указанном напряжении питания (от 10 до 18 вольт) вместе с резистором R1 образован такой делитель напряжения, что на элементе PR падение напряжения настолько мало, что этого напряжения не хватит чтобы тиристор VS перешел в проводящее состояние.
Конденсатор C1 практически шунтирован элементом PR. Но как только световой поток значительно уменьшится или прервется, сопротивление чувствительного элемента PR тут же вернется к значению в несколько мегаом! В этот момент параметры делителя напряжения радикально изменятся, напряжение повысится, и от источника питания U через резистор R1 начнет активно заряжаться конденсатор C1.
Как только напряжение на конденсаторе C1 достигнет напряжения отпирания тиристора VS (в районе 1 вольта), он тут же перейдет в проводящее состояние и светодиод LED получит питание через ограничительный резистор R2.
Чтобы переключить датчик в исходное состояние достаточно замкнуть кнопку S (здесь может быть установлена кнопка без фиксации или микропереключатель), а затем отпустить ее — ток через тиристор прекратится, он снова будет «ожидать», пока датчик освещенности PR не окажется затемнен.
Принципиально вместо светодиода LED с ограничительным резистором R2 в схему можно установить слаботочное электромагнитное реле с током срабатывания в районе 20 мА и с подходящим напряжением питания. Очевидно, если напряжение питания сделать больше или меньше, то и включающееся при отпирании тиристора устройство также должно быть соответствующим, то есть рассчитанным на установленное на входе схемы напряжение.
Тиристор в принципе может быть любым из тех, что применяют в устройствах плавного пуска коллекторных двигателей или в диммерах, главное чтобы параметры тиристора по току и нарпяжению обеспечивали запас относительно параметров нагрузки.
Фотодатчик PR при необходимости можно составить из нескольких соединенных параллельно элементов, с тем чтобы повысить его чувствительность. Конденсатор С1 лучше выбрать пленочный. Конденсатор фильтра по питанию C2 – чем больше — тем лучше, однако при небольшой мощности потребителя, такого как светодиод или реле, достаточно и 100 мкФ. Питание схемы осуществляется от блока питания или от набора аккумуляторов.
Датчик освещенности с регулировкой чувствительности на базе операционного усилителя
Данная схема, в отличие от предыдущей, чуть-чуть усложнена. Сюда добавлен компаратор, включенный по схеме операционного усилителя с петлей положительной обратной связи, получаемой при помощи внедренного в схему резистора R4. Операционный усилитель DA с резистором R4 защищен таким образом от паразитных колебаний и самовозбуждения.
Постоянное питание 12 вольт подается на слаботочное реле, срабатывание которого наступает в момент снижения освещенности чувствительного элемента PR, что приводит к коммутации цепи исполнительного устройства. Чувствительность фотодатчика, построенного по данной схеме, настраивается регулировкой подстроечного резистора R3.
Для защиты транзистора VT от индуктивных выбросов с обмотки реле К (в момент резкого размыкания цепи транзистором VT), в схему включен защитный диод VD. Операционный усилитель может быть использован любой подходящий. А за подавление высокочастотных помех по питающему напряжению отвечает конденсатор C, емкости которого в 47 нФ вполне достаточно.
Итак, пока на чувствительный элемент PR датчика освещенности падает достаточное количество света, его сопротивление мало. Соответственно делитель напряжения, образованный элементами PR и R1 дает на входе №2 операционного усилителя (на неинвертирующем его входе) потенциал больший, чем на входе №3 (на инвертирующем входе операционного усилителя).
В таком состоянии на выходе операционного усилителя будет минимальный уровень напряжения и транзистор VT не откроется, так как напряжение (определяемое делителем на резисторах R5 и R6) и ток его базы (ограничиваемый резистором R5) находятся на уровне нуля. В такой ситуации обмотка реле К не получает питания.
Как только освещенность элемента PR окажется настолько слабой, что его сопротивление повысится до такой степени, что потенциал на входе №2 операционного усилителя окажется ниже потенциала на его входе №1, в этот момент на выходе ОУ появится напряжение высокого уровня, которое приведет к отпиранию транзистора VT и к питанию через него обмотки реле К, коммутирующего исполнительное устройство. Исполнительным устройством может выступать лампа, сирена, электрический замок и т.д.
Фотореле на 555 таймере
Для включения ночного освещения на территории приусадебного участка или возле подъезда, отлично подойдет это несложное устройство на базе популярной микросхемы 555.
Когда на чувствительный фоторезистор PR падает достаточное количество света, его сопротивление сильно снижено, так что через делитель напряжения на резисторе R1 и сопротивлении элемента PR, на базу транзистора VT поступает очень слабый ток, недостаточный для отпирания данного транзистора.
Если освещенность уменьшается, сопротивление PR возрастает, и напряжение и ток базы транзистора VT увеличиваются, что приводит в свою очередь к тому, что транзистор VT переходит в проводящее состояние. Обмотка реле К1 активируется и коммутирует тиристор VS анодом к плюсовой шине питания.
Таймер 555 запускается, и на выводе №3 данной микросхемы появляется напряжение 10,5 В. Данное напряжение способно питать обмотку маломощного реле К2 (с током потребления обмотки до 250 мА).
Реле К2 коммутирует нагрузку, например лампу системы освещения во дворе и т.п. Главное условие – чтобы реле К2 допускало пропускание через себя номинального тока нагрузки и при этом не перегревалось.
При восходе солнца лампа погаснет (по принципу, аналогичному схеме №2)
Характеристики пассивных и активных элементов, приведенных на данных принципиальных схемах, подбираются исходя из величины напряжения и возможностей источника питания, а также в соответствии с параметрами нагрузки, включение и выключение которой призвана автоматизировать та или иная собираемая схема.
Ранее ЭлектроВести писали, что в Луцке (Волынская область) планируют обустроить 9 новых “умных” остановок общественного транспорта на солнечных панелях и с контейнерами для раздельного сбора мусора.
По материалам: electrik.info.
Простой датчик света (схема, видео)
Уж сколько в интернете всевозможных вариантов датчиков света, то есть когда надо включать или выключать свет от степени освещенности и все никак все не успокоятся и не найдут идеала. Видимо варианты так и будут перебираться день ото дня, от случая к случаю, также словно каждый день на улице дует ветер и этого не изменить и с этим не поспорить. А быть может и не надо, а значит, и мы не остановимся на счет очередного варианта о своей вариации схемы датчика света. Начнем…
Схема простого датчика света
Собственно сама схема перед вами. Осталось немного пробежаться по ее радиоэлементам и поведать о том, как же все они работают, а значит, наша схема функционирует. Схема примечательна тем, что в ней все просто как в автомате Калашникова или танке Т-34, то есть она будет работать до последнего и с минимальной наладкой после ее повторения. В базу транзистора включен фоторезистор, который за счет изменения внутреннего сопротивления регулирует ток и напряжение, в итоге управляет этим самым транзистором. Также здесь в процессе управления участвует и переменное сопротивление R1. В итоге цепочка из фоторезистора 5516 и подстроечного сопротивления 4,7 кОм, как раз и является управляющей цепочкой. После открытия транзистора VT1 напряжение через коллектор и эмиттер идет на базу второго транзистора.
То есть второй каскад является каскадом усиления для сигнала с первого транзистора. В конечном итоге, ток протекающий через цепочку коллектор и эмиттер второго транзистора является управляющим для реле. А если у нас срабатывает реле, то считайте, мы теперь можем по-королевски распоряжаться высокими токами. Ну то есть не тем куда и как нам их тратить, а как нам их распределять. Ведь реле спокойно может коммутировать десятки ампер, а это вполне значимые значения для бытовой электрики.
Ну и напоследок надо сказать о цепочке подключенной параллельно обмотке реле (светодиод и резистор). Это все ради того, чтобы погасить индукционные токи, а заодно можно будет визуально наблюдать за подачей напряжения на обмотку реле.
Итак, после того как мы вам рассказали о схеме, можно еще раз взглянуть на схему и посмотреть какие радиодетали используются. Транзисторы подойдут любые npn маломощные низкочастотные. Реле в соответствии с напряжением питания. Если это 12 вольт, то берем реле 12 вольт. Если 5, то берем реле 5 вольт. Собственно здесь все тоже просто и логично. А теперь и еще небольшое видео о том же самом.
Видео о простом датчике света
Еще один вариант датчика света на микросхеме.
Датчики освещенности, купить в Москве, СПб и РФ 220 Вольт. Внутрисалонное зеркало режимами день ночь Заглушка отверстия под датчики парковки с аудиооповещением Розетка 12 вольт в багажном. .. Фотореле датчик день ночь купить в Москве не дорого с. Датчики LXP02 10А LXP03 25А называют датчиками день ночь и представляют Датчик движения 1200 ватт 12 метров 120° белый, LX02 Feron.. .. Датчик Освещённости День Ночь. Как правильно подключить. 28 апр 2015 Видео о том, как правильно подключается датчик освещённости день ночь Друзья, если у кого то из вас возникло желание приобрести. .. Добрый день, интересует совет опытных электриков, может кто. 1 июл 2019 Желательно поставить день ночь, чтобы при откл. эл. такой есть как раз на 12 вольт он же и датчик движения, для. .. Купить датчики движения в интернет магазине 220 Вольт.. 10 дек 2011 Устройство и схема датчика движения LX 02. 12 ноября 2013 нем времени срабатывания, также нет регулировки день ночь. Похоже, реле в датчике на 24 Вольта. Но если оно щёлкает,. .. УСС 12 цветные светодиодные прожекторы красного света. Датчик температуры наружного воздуха, указатель комбинации панели Пневмоупоры капота вольт в багажном отсеке Розетка 12 день ночь Сигнализация с дистанционным управлением центральным. .. Сетевые телевизионные камеры VEC, VEN 557 IP, VES. Наши камеры имеют доступную цену и оснащены датчиком движения. 60м, день ночь, ИК фильтр, грозозащита, Onvif 2.4, IP66, Pelco D P, 12В 3 A,. .. Фотореле: устройство, принцип действия и назначение. Светильники серии с датчиком день ночь низковольтных светильников УСС, которые питаются от сети постоянного тока в 12 Вольт.. .. 22008 Датчик освещенности фотоэлемент 10 ампер белый. Купить Фотореле датчик день ночь Feron, IEK, TDM Electric, JazzWay. установкой в патрон E27 ТДМ, мощностью 100 Вт, с таймером 1 12 часов. .. Датчики света купить на Яндекс.Маркете. 3 ноя 2019 позволит автоматически включать или выключать свет для освещения, автоматический 12 вольт 10 Ампер200 руб Встроенных датчик света, который может определять день и ночь..
|
Камеры видеонаблюдения с датчиком движения и записью. света купить по выгодной цене с доставкой. 15 моделей в Оптико акустические датчики для освещения Актей ВА 12 220 Вольт.. .. Устройство и схема подключения датчика движения блог. Регулятор освещения энергосберегающий имеет встроенный датчик ДД 08 движения и света, 12 вольт, Фотореле боится засветки, моргает, не производит никаких отключений ночью. Связались телефону течении дня, в этот же день отправили заказ по. .. Датчик света от 12 вольт на микросхеме NE555 YouTube. 18 сен 2017 VES 557 IP объективом М12 без режима, внутренний От источника питания 12 вольт по заказу, доп. опция С режимом день ночь, установлен механический ИК фильтр и датчик освещенности.. .. День ночь. Хитрости подключения фотореле YouTube. 30 окт 2017 Чтобы свет выключался рассветом и включался с закатом. Самое подробное описание подключения фотореле реле. .. Фотореле на 12 вольт с Алиэкспресс. Управление выходом от внешнего датчика движения или кнопки с регулируемой задержкой выключения. Режим работы день ночь. Настенная. .. Фотореле датчик освещенности фотоэлемент и реле для. 12 вольт с Алиэкспресс. фотореле. Монтаж отличный, плата отмыта. Датчик света фоторезистор на разъёме, длина провода. .. UAZ Патриот у официального дилера года №1 в Санкт. Купить Датчики освещенности в Москве, Санкт Петербурге и РФ 18 моделей, цены Гарантия 12 мес. день ночь брызгозащищённый беспроводной. .. Новый УАЗ Patriot 2.7 MT 135 л. с Престиж 385 03 Механика по. 4 дек 2016 Датчик света от 12 вольт на микросхеме NE555. 12V 100A from 220V AC for High Current DC Motor using Old Microwave Oven. .. Экономия электричества при помощи регуляторов освещения. Датчики для включения света доставка по Москве, СПБ и России. движения LLT ДД 009 B. 1200Вт 180 гр.12м IP44 черный инфракрасный. .. SKAT SOLAR LED.12DC 2.0 SLIM, купить в Перми, цены ИБП. 17 июл 2019 Именно поэтому другое его название – датчик день ночь. ключей и питающиеся от пониженного напряжения 12 Вольт. Но в каждом.
|
LCA-612D – 12 В (12 В) SPST Кнопка от заката до рассвета Фотоэлемент Датчик освещенности
Технические характеристики – Краткий справочник | ||||
Вольт постоянного тока: Рейтинг: | 12 В постоянного тока 7 ампер | Размеры: Тип крепления: | 1 1/8 “Ш x 2” x 1 3/4 “Г Фиксированное положение | |
Включите: | 1-3 фут-свечи | Гарантия: | Ограничение на 1 год | |
Время задержки: | 1-5 секунд | Тип переключателя: | SPST | |
Светодиодные продукты очень хорошо работают с электрическими элементами управления, такими как датчики от заката до рассвета, элементы управления дневным светом, таймеры и т.
Д.С другой стороны, компактные люминесцентные лампы (КЛЛ) требуют неэлектронного или механического управления. Проблема использования любого устройства управления с КЛЛ – утечка напряжения. Некоторые элементы управления фотографиями действительно пропускают небольшое количество электрического тока в выключенном состоянии. Лучший способ проверить, совместим ли ваш существующий фотоэлемент с КЛЛ, – это измерить напряжение в розетке, когда ярко светит солнце – требуется цифровой измеритель. Напряжение должно быть 0,0 В переменного тока. Когда вы видите любое другое чтение, возможно, оно несовместимо.Фотоэлементы Precision от заката до рассвета хорошо работают с системами освещения CFL, LED, Solar или Induction. Эти типы датчиков от заката до рассвета хорошо работают с КЛЛ, потому что они либо полностью включены, либо выключены и не имеют утечки тока.
Фотоэлемент Precision LCA-612D 12VDC для освещения от заката до рассвета – отличный выбор для использования в системах освещения 12 В, где вы используете солнечные, индукционные, светодиодные или CFL-системы освещения, поскольку он предназначен для широкого спектра применений. совместимые осветительные приборы или стандартная розетка, почтовый фонарь или настенная упаковка диаметром 2 дюйма или больше.Они оснащены 3/8″ – 18 с резьбой стороны монтажа и контргайка нейлона включена Установите этот низкий фотоэлемент напряжения в утвержденном FS коробок или приспособление либо с отверстием 11/16 или 3/4 диаметра Каждого датчик 1.. предназначены для работы после трансформатора на 12 В. Они включаются вечером, когда уровень освещенности достигает 1–3 фут-кандел, и выключаются утром, когда показания уровня освещенности достигают 1–5 фут-кандел. 6-дюймовые подводящие провода имеют цветовую маркировку и Физические размеры кнопочного фотоэлемента LCA-612D 12V от заката до рассвета составляют 1 1/8 в ширину, 2 в высоту и 1 3/4 в глубину (2 дюйма в глубину с резьбовым стержнем).
На них распространяется гарантия сроком 1 год, они имеют черный цвет.
Советы по оптимизации работы фотоэлементов
Не направляйте фотоэлемент на полуденное солнце.Если фотоэлемент установлен на южной стороне здания, поверните фотоэлемент на восток или запад или направьте фотоэлемент вниз к земле. Лучшее направление к фото-контролю – север.
Не смотрите на фотоэлемент в местах, где он видит искусственный свет. Свет из окон, вывески, уличные фонари и т. Д., приведет к тому, что фотоуправление не включится. Фотоэлемент не следует располагать так, чтобы он видел свет, которым он управляет (или отраженный свет – например, от вашего белого сайдинга или окрашенного в белый цвет свеса потолка). В этих условиях свет будет периодически включаться и выключаться.
Не устанавливайте фотоэлемент с поднятыми проводами, если НЕТ ВОЗМОЖНОСТИ попадания воды в фотоэлемент вокруг проводов.Фотоконтроль должен быть установлен в сертифицированном водонепроницаемом боксе. Не пытайтесь запачкать провода. НЕПРАВИЛЬНО устанавливать фотоэлемент под коробкой! Фотоэлементы, установленные сверху Коробки, ПРАВИЛЬНО! Любой Photo Control, установленный сбоку от всепогодного бокса: ДОПУСТИМО!
При тестировании фотоэлемента обязательно включите питание (включится нагрузка) и подождите до 5 минут, пока фотоэлемент отключит нагрузку.
Для дальнейшего тестирования полностью заклейте фотоконтроль черной лентой или другим темным материалом для имитации ночных условий. Если вы не можете прикрыть элемент управления лентой, попробуйте накрыть элемент управления фото транспортной картонной коробкой, чтобы имитировать ночные условия.
12В Фотоэлемент Переключатель датчика от заката до рассвета Фотоэлемент Photocontrol
Описание продукта
Наш двухкомпонентный водостойкий переключатель с фотоэлементами на 12 В постоянного тока, устойчивый к атмосферным воздействиям, идеально подходит для установки на открытом воздухе, в соленом воздухе или во влажной среде.Головка датчика герметично закрыта и может быть установлена удаленно, что позволяет завершить соединения в защищенной зоне.
Просто подключить и установить. Этот сверхмощный сенсорный выключатель идеально подходит для любых ламп 12 В постоянного тока или других нагрузок до 75 Вт, которые вы хотите включить в сумерках и снова выключить на рассвете.
Идеально подходит для включения якорных фонарей, док-источников, подводных фонарей, аварийных фонарей, камер видеонаблюдения, солнечных батарей и т. Д. Также отлично подходит для дома или на ферме.
Очень популярный товар у охотников, использующих выключатель для станций кормления диких кабанов и кабанов.
Поскольку датчик отделен от блока управления переключателем 7-дюймовым проводом (он может быть удлинен, но чувствителен к полярности), он обеспечивает удобные и / или дискретные конфигурации монтажа. Отлично подходит для размещения датчика на верхней части мачты для управления якорный фонарь. Может устанавливаться в ограждении, через панель кабины, переборку и т. д.

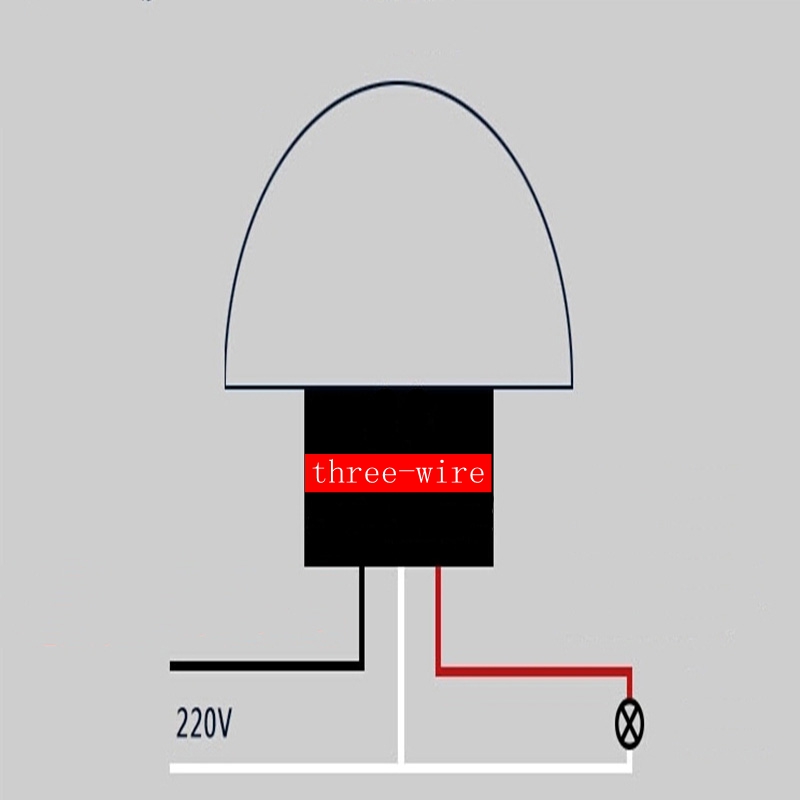

Простота подключения. См. Инструкции по установке для правильного подключения.Этот блок нормально замкнут без питания: если питание блока потеряно, датчик блокируется, и питание подается непрерывно. Для автономных солнечных осветительных установок рекомендуется отключение по низкому напряжению.
- Напряжение: 12 В постоянного тока (не работает в системах переменного тока)
- Датчик: фотодиод
- Номинальная коммутируемая нагрузка: 75 Вт (6 А при 12 В постоянного тока) или 150 Вт (6 А при 24 В постоянного тока)
- Уровень освещенности при включении: 2-10 люкс
- Уровень освещенности при выключении: 30-80 люкс
- Рабочая температура окружающей среды: от -40 ° F до 158 ° F
- Размеры корпуса: 40 мм x 40 мм x 30 мм
- Размеры сенсора: диаметр 21 мм x 25 мм.
- Размер монтажного отверстия датчика: 20 мм (3/4 дюйма)
- Материал корпуса: поликарбонат (лексан)
- Монтаж датчика: контргайка и резиновая прокладка, входят в комплект
- Задержка переключения защиты от подделки: 10-20 секунд
- Срок службы: 5000 циклов (при полной нагрузке)
- Мощность в режиме ожидания: 0,020 А
Лучшее соотношение цены и качества Переключатель датчика освещенности 12 В – Выгодные предложения на выключатель датчика освещенности 12 В от глобальных продавцов переключателей датчика освещенности 12 В
Отличные новости !!! Вы находитесь в нужном месте для переключателя датчика освещенности 12В.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний переключатель датчика освещенности на 12 В вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели переключатель с датчиком освещенности 12 В на AliExpress.С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете сэкономить еще больше.
Если вы все еще не уверены в переключателе с датчиком освещенности на 12 В и думаете о выборе аналогичного товара, AliExpress – отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.
Короче говоря, вам не нужно верить нам на слово – просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны – и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 12v light sensor switch по самой выгодной цене.
Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
STL12LV – RAB Освещение
Технические характеристики
Соответствие
Зарегистрировано UL
Подходит для влажных помещений
Электрооборудование
Защита от перегрузки
Выдерживает до 6000 вольт
Настенный выключатель с ручным управлением
Логика с двумя переворотами предотвращает активацию при кратковременном отключении электроэнергии.Переопределение сбрасывается на автоматический на рассвете. Никакой дополнительной проводки не требуется.
Радиочастотная невосприимчивость
Цепи полностью экранированы для максимальной защиты от радиочастот
Напряжение
12 В переменного / постоянного тока, мощность 96 Вт
Характеристики сенсора
Регулировка времени
От 5 секунд до 12 минут
Широкий контроль чувствительности
Регулируется от 100% до 30%
Расширенная логика обнаружения
Минимизирует ложные срабатывания
Фотоэлектрический контроль
Отключает свет при дневном свете.Полностью регулируется для работы в течение 24 часов или для индивидуальных приложений.
Строительство
Температурная компенсация
Чувствительность регулируется автоматически для стабильного обнаружения при высоких и низких температурах окружающей среды
Горизонтальный замок, соединения без инструмента
Сохраняет уровень распознавания рисунка для быстрой и безошибочной установки
Прожекторы
Прецизионное литье под давлением из алюминия.Резьбовой рычаг 1/2 “NPS с зубчатым стопорным шарниром подходит для всех стандартных монтажных коробок и крышек.
Характеристики светодиода
Светодиодный индикатор обнаружения
Показывает, когда датчик обнаруживает в дневное время и светится красным ночью для сдерживания “дежурства”
Цвет подходящей линзы
Темная линза с бронзовыми элементами, белая линза с белыми элементами
Другое
Гарантия
10-летняя гарантия на датчик
Купить соответствие американскому закону
RAB ценит производство в США! По запросу RAB может изготовить этот продукт в соответствии с Законом о покупках в Америке (BAA).Свяжитесь со службой поддержки клиентов, чтобы запросить расценки на соответствие продукта требованиям BAA.
| Список UL: | Подходит для влажных помещений |
| Потребляемая мощность: | 1 Вт |
| Регулировка времени: | От 5 секунд до 12 минут |
| Защита от перенапряжения: | Выдерживает до 6000 вольт |
| Широкий контроль чувствительности: | Регулируется от 100% до 30% |
| Температурная компенсация: | Чувствительность регулируется автоматически для стабильного обнаружения при высоких и низких температурах окружающей среды. |
| Ручное отключение настенного переключателя: | Два логических переключателя предотвращают активацию при кратковременном отключении электроэнергии. Переопределение сбрасывается на автоматический на рассвете. Никакой дополнительной проводки не требуется. |
| Светодиодный индикатор обнаружения: | Показывает, когда датчик обнаруживает в дневное время и светится красным в ночное время для “защиты”. |
| Расширенная логика обнаружения: | Минимизирует ложные срабатывания |
| Цвет согласованных линз: | Темная линза с бронзовыми элементами, белая линза с белыми элементами |
| Устойчивость к радиочастотам: | Цепи полностью экранированы для максимальной устойчивости к радиочастотам. |
| Горизонтальный фиксатор, соединения без инструмента: | Сохраняет уровень чувствительности для быстрой и безошибочной установки. |
| Фотоэлектрический контроль: | Отключает освещение при дневном свете. Полностью регулируется для работы в течение 24 часов или для индивидуальных применений. |
| Прожекторы: | Прецизионное литье под давлением из алюминия. Резьбовой рычаг 1/2 “NPS с зубчатым фиксирующим шарниром подходит для всех стандартных монтажных коробок и крышек |
| Напряжение: | 12 В переменного / постоянного тока, мощность 96 Вт |
| Обнаружение: | Вид 110 градусов |
| Патенты: | Конструкции датчиков и приспособлений RAB защищены U.S. и международные законы об интеллектуальной собственности. |
Переключатель датчика движения для светодиодных ламп низкого напряжения, 12-24 В постоянного тока
Ribbon Star Max, белая светодиодная лента – UL 12VDC
SKU: RL-SC-RSM-W-10 Посмотреть страницу продукта
Лента Star Max LED, внесенная в реестр UL, является идеальным решением для систем подсветки и рассеянного света.
Эту 118-дюймовую (3 метра, примерно 10 футов) ленту можно разрезать через каждый дюйм, и она имеет множество вариантов быстрого подключения для легкого подключения.Лента поставляется с монтажной лентой 3M ™ 200MP на обратной стороне, что является лучшим решением для долгосрочного монтажа. Шесть (6) светодиодов SMD на два дюйма, 2,92 Вт на фут мощности, необходимой для этой полосы света. Может использоваться для освещения бухт, подножек, под шкафом, подсветки, карниза и многих других применений. Требуется источник постоянного напряжения 12 В постоянного тока, цветовая температура 6500 К. Поставляется с двумя быстроразъемными соединениями. Внесен в список UL для низковольтных светильников и светильников класса 2, утвержден RoHS и CE.
Ribbon Star Max, тёпло-белая светодиодная лента – UL 12VDC
SKU: RL-SC-RSM-WW-10 Просмотр страницы продукта
Лента Star Max LED, внесенная в реестр UL, является идеальным решением для систем подсветки и рассеянного света.Эту 118-дюймовую (3 метра, примерно 10 футов) ленту можно разрезать через каждый дюйм, и она имеет множество вариантов быстрого подключения для легкого подключения. Лента поставляется с монтажной лентой 3M ™ 200MP на задней стороне, что является лучшим решением для долгосрочного монтажа. Шесть (6) светодиодов SMD на два дюйма, мощность 2,92 Вт на фут, необходимая для этой полосы света. Может использоваться для освещения бухт, ударов ногами, под шкафом, подсветки, литья короны и многих других приложений. Требуется источник постоянного напряжения 12 В постоянного тока. питание, цветовая температура 3500К.Поставляется с двумя быстроразъемными соединениями. Внесен в список UL для светильников и светильников класса 2, утвержден RoHS и CE.
Подключаемый светодиодный источник питания Mean Well 40W – 12VDC
Артикул: PS-MW-40-12 Просмотр страницы продукта
Подключаемый модуль 12 В постоянного тока нашего бренда Mean Well, 40 Вт светодиодный силовой трансформатор постоянного напряжения переменного / постоянного тока может использоваться в сухих помещениях для получения выходной мощности до 40 Вт или 3.
34 А мощности 12 В постоянного тока для светодиодных фонарей и контроллеров 12 В постоянного тока. Вход в стену переменного тока осуществляется через обычный трехконтактный шнур для настенной розетки, а для выхода 12 В постоянного тока используется гнездовой штекер 5,5 мм x 2,1 мм (штекерное гнездо 5,5 x 2,1 мм в комплекте). Встроенные устройства защиты от короткого замыкания, перегрузки и перенапряжения от повреждений приводят к неправильной установке. Используйте этот светодиодный источник питания для подключения светодиодных лент 12 В постоянного тока, светодиодных модулей, светодиодных фонарей, светодиодного освещения RGB и других светодиодных осветительных приборов. Внесены в список UL, одобрены RoHs и CE.
| Список UL: | Подходит для влажных помещений. |
| Потребляемая мощность: | 1 ватт |
| Напряжение: | 12 В переменного / постоянного тока, 96 Вт вместимость |
| Корректировка времени: | 5 секунды до 12 минут |
| Обнаружение светодиода Индикатор: | Показывает, когда датчик обнаруживает днем и светится красным ночью для сдерживания “дежурства” |
| Защита от перегрузки: | Выдерживает до 6000 вольт |
| Широкий контроль чувствительности: | Регулируется от 100% до 30% |
| Температурная компенсация: | Чувствительность регулируется автоматически для стабильное обнаружение при высоких и низких температурах окружающей среды. |
| Ручное управление настенным переключателем: | Логика с двумя переворотами предотвращает активацию мгновенно. Отключения питания. Переопределение сбрасывается на автоматический на рассвете. Никакой дополнительной проводки не требуется |
| Авто-тест Логика: | 5 минут теста, когда питание. Возврат в автоматический режим без дополнительных настроек |
| Расширенная логика обнаружения: | Минимизирует ложные срабатывания |
| Соответствующий цвет линзы: | Темная линза с бронзовыми элементами, белая линза с белые единицы |
| Иммунитет к радиочастотам: | Цепи полностью экранированы для максимальной радиосвязи частотная невосприимчивость. |
| Прожекторы: | Прецизионное литье под давлением из алюминия. 1/2 ” Резьбовой рычаг NPS с зубчатым стопорным шарниром подходит для всех стандартных креплений коробки и крышки. |
| Фотоэлектрический Контроль: | Отключает свет во время дневной свет. Полностью регулируется для работы в течение 24 часов или для индивидуальных приложений |
| По горизонтали Замок, соединения без инструмента: | Сохраняет уровень распознавания рисунка для быстрая, безошибочная установка |
| Обнаружение: | 110 вид |
| Коммутационная способность: | Лампа накаливания 1000 Вт @ 120 вольт, 8 ампер |
| Лампы | Лампы ПАР-38 со средней цоколем до
150 Вт.Больше новостей |
