Содержание

Датчик тока бесконтактный, до 60А, выход 2В

Датчик тока позволяет измерять силу переменного тока до 60А проходящую по проводнику без прямого подключения к нему, так как провод заключается в раскрывающийся магнитный сердечник датчика.

С помощью датчика можно замерять действительный уровень электроэнергии потребляемой различными приборами не прибегая к электромонтажным работам и установке дополнительных счетчиков электроэнергии. Если потребитель однофазный, то датчик можно располагать как на фазном проводнике, так и на нейтрали. Если потребитель трехфазный, то датчик необходимо располагать только на фазных проводниках!

Датчик имеет 3 метровый 2х жильный кабель, который при необходимости можно удлинить до 50 метров. Можно использовать стандартный кабель типа витая пара. Для одного датчика достаточно однопарной витой пары. Используя, например, четырехпарную витую пару можно проложить трассу сразу для 4х датчиков. Для удобства приобрести необходимый кабель можно в нашем интернет магазине в разделе АКСЕССУАРЫ

Применение

  • технический учет электроэнергии в помещениях сдаваемых в аренду
  • сбор статистики по потреблению отдельно взятых устройств: компьютер, кондиционер, насос и т. д.
  • выявление устройств с наибольшим энергопотреблением с целью оптимизации финансовых расходов
  • временная установка с целью выявления характера потребления электроэнергии конкретного устройства
  • и т.д.
Датчик не является зарегистрированным средством измерения и может использоваться исключительно в индивидуальных целях. Для проведения финансовых расчетов может использоваться как инструмент деления показаний поверенного счетчика электроэнергии методом пропорции.

Технические характеристики

  • диаметр окна для пропускания токонесущего кабеля 10 мм
  • измеряемый ток до 60A
  • выходной сигнал напряжение амплитудой до 2 Вольта
  • рабочее напряжение до 660 Вольт
  • диапазон частот 40Hz – 60Hz
  • погрешность 3%
  • рабочая температура от -25 С до +70 С
  • материал сердечника феррит, материал корпуса пластик
  • длина кабеля 3 метр

Дистанционный контроль энергопотребления

Подключите от 1 до 8 датчиков к любому контроллеру SAURES с радиомодулем Wi-Fi (требуется прошивка 4. 4.0 или новее). Контроллер с частотой дискретизации 1000 Гц интегрирует значение тока полученное от датчика умноженное на уровень напряжения в электросети (задаётся константой в контроллере) и сохраняет показания на каждый ровный час. Контроллер фактически будет измерять суммарную потребленную электроэнергию в Вт*ч и отображать в личном кабинете как будто у вас на данном потребителе установлен отдельный счетчик электроэнергии.

В настройках контроллера для данного датчика необходимо установить коэффициент трансформации равный Uсети*30, измерьте мультиметром точное значение напряжение вашей электросети. Например, для сети с напряжением 230 Вольт данный коэффициент будет иметь значение 6900.

Итоговая погрешность измерения контроллерами SAURES лежит в диапазоне 5-10% и складывается из следующих составляющих:

  • точность заданного константой напряжения в настройках контроллера (необходимо задавать среднеквадратическое значение)
  • стабильность напряжения в электросети (как правило не превышает 5%)
  • точность самого датчика (3%)
  • точность связанная с дискретностью измерений, так как контроллер опрашивает датчик 1000 раз в секунду (как правило не превышает 2%, но не менее 100 Вт*ч в сутки)
  • характер потребления, так как контроллер измеряет только верхний полупериод синусоиды, а итоговая сумма вычисляется умножением его на 2 (стандартные потребители используют симметричное потребление полупериодов)

В личном кабинете доступны как абсолютные показания на любую дату и время, так и потребление в виде графиков с группировкой по часам, дням, месяцам.

При работе с данным датчиком контроллер SAURES потребляет существенное количество энергии, стандартного комплекта батареек хватит примерно на 1 месяц автономной работы. Настоятельно рекомендуется использовать контроллеры SAURES с внешним питанием.

Контроллерами с NB-IoT модулем данный датчик не поддерживается!

Датчики постоянного тока-Сопрягаемые с DIRIS Digiware DC

Сопрягаемые с DIRIS Digiware DC

tore_072.psd

Датчики с твердотельным сердечником

50 … 600 A

tore_071.psd

Датчики с твердотельным сердечником
850 … 5000 A

tore_068.psd

Датчики с разъемным сердечником
50 … 500 A

tore_066.psd

Датчики с разъемным сердечником
800 … 2000 A

Функция

Датчики постоянного тока измеряют нагрузочные токи постоянного напряжения электрической установки и передают информацию в измерительные модули DIRIS Digiware Idc по кабелю RJ12-Molex со стороны датчика.

Доступны датчики с твердотельными и разъемными сердечниками от 50 до 5000 А различных размеров, подходящих для новых или существующих электрических установок.


Предусмотрена возможность подключения до 3 различных датчиков постоянного тока к одному и тому же модулю DIRIS Digiware Idc.

Преимущества

Включи и работай
  • Быстроразъемный коннектор RJ12 обеспечивает простоту и надежность подключения проводки.
  • Быстрая настройка номинальных параметров датчика.
Гибкие
  • Большой ассортимент датчиков с твердотельными и разъемными сердечниками от 50 до 5000 А, предназначенных для новых или существующих электрических установок.
Установка
  • Легкая установка.
  • Идеально подходят для установки в ограниченном пространстве.
  • Всего лишь 4 размера корпуса для широкого диапазона измерений.
  • Кабели с цветной индикацией жил для упрощения определения назначения и предотвращения ошибок монтажа проводки.

Габаритные размеры (мм)

Датчики с твердотельным сердечником 50 … 600 A (размер корпуса 1)

tore_093_a_1_x.ai

Датчики с твердотельным сердечником 850 … 5000 A (размер корпуса 2)

tore_092_a_1_x.ai

Датчики с твердотельным сердечником 50 … 600 A (размер корпуса 1)

tore_090_a_1_x.ai

Датчики с твердотельным сердечником 850 … 5000 A (размер корпуса 2)

tore_091_a_1_x.ai

Соединения

Постоянный ток измеряется внешними датчиками, подключенными к модулям DIRIS Digiware I-3xdc посредством кабелей RJ12-Molex. Датчики тока подключаются быстро и безошибочно. Socomec поставляет широкий ассортимент датчиков тока для любых установок и сфер применения, в том числе датчики с разъемным сердечником для модернизированных установок. Датчики постоянного тока имеют следующие технические характеристики:

  • Датчики Холла с разомкнутым контуром
  • С твердотельным сердечником или с разъемным сердечником.
  • Напряжение источника питания: ± 15 В.
  • Потребляемый ток от источника питания: ± 25 мА в зависимости от датчика.
  • Выходное напряжение: ± 4 В.
  • Клеммная колодка Molex с 4-контактным штекерным разъемом.
  • Диапазон измерения: от 16 до 6000 A.
  • Электрическое перенапряжение категории III.
  • КОНТАКТ 1: + 15 В (+ Vc)
  • КОНТАКТ 2: – 15 В (- Vc)
  • КОНТАКТ 3: вход датчика (M)
  • КОНТАКТ 4: Датчик 0 В (0)

Технические характеристики

Тип датчика тока На эффекте Холла с разомкнутым контуром
Соединение Специальный кабель Socomec с разъемами RJ12-Molex
Точность измерения токов Датчики с твердотельным сердечником:50…600A:<1%
Датчики с твердотельным сердечником: 850…5000A:<1%
Датчики с разъемным сердечником: 50.
..500A:< 2%
Датчики с разъемным сердечником: 800…2000A:< 2%
Вес Датчики с твердотельным сердечником 50 … 600 A 60 г
Датчики с твердотельным сердечником 850 … 5000 A 450 г
Датчики с твердотельным сердечником 50 … 500 A 80 г
Датчики с твердотельным сердечником 800 … 2000 A 590 г
Рабочая температура Датчики с твердотельным сердечником 50 … 600 A -10 … + 80°C
Датчики с твердотельным сердечником 850 … 5000 A -25 … + +85°C
Датчики с твердотельным сердечником 50 … 500 A -10 … + +70°C
Датчики с твердотельным сердечником 800 … 2000 A -10 … + +70°C
Температура хранения Датчики с твердотельным сердечником 50 … 600 A -25 . .. + 80°C
Датчики с твердотельным сердечником 850 … 5000 A -25 … + +85°C
Датчики с твердотельным сердечником 50 … 500 A -20 … + +85°C
Датчики с твердотельным сердечником 800 … 2000 A -25 … + +85°C

Коды изделий

Датчики постоянного тока Код изделия
Датчики с твердотельным сердечником (размер корпуса 1)
50 A
4829 0700
100 A 4829 0701
200 A 4829 0702
300 A 4829 0703
400 A 4829 0704
500 A 4829 0705
600 A 4829 0706
Датчики с твердотельным сердечником (размер корпуса 2)
850 A 4829 0707
1000 A 4829 0708
1500 A 4829 0709
2000 A 4829 0710
2500 A 4829 0711
5000 A 4829 0712
Датчики с разъемным сердечником (размер корпуса 1)
50 A 4829 0750
100 A 4829 0751
200 A 4829 0752
300 A 4829 0753
400 A 4829 0754
500 A 4829 0755
Датчики с разъемным сердечником (размер корпуса 2)
800 A 4829 0756
1000 A 4829 0757
1500 A 4829 0758
2000 A 4829 0759
Кабели RJ12-MOLEX
Количество кабелей Длина кабелей Код изделия
3 0,3 м 4829 0782
3 0,5 м 4829 0783
3 1 м 4829 0784
3 2 м 4829 0785
1 5 м 4829 0786

Датчик тока – MirMarine

Датчик тока предназначен для того, чтобы передать в систему автоматического управления сигнал, пропорциональный току, протекающему в силовой цепи или для преобразования тока до значения, удобного для измерения.

В настоящее время примерно 15 % всех электроприводов имеют инверторное управление, и это управление позволяет сэкономить до 50 % всей расходуемой электроэнергии. Однако векторное управление невозможно без контроля тока, напряжения и магнитного поля.

Наиболее распространенными сегодня способами измерения тока являются три метода:

  • метод прямого измерения с помощью токоизмерительного шунта;
  • косвенный метод с помощью трансформатора тока;
  • метод, основанный на основе эффекта Холла.

Токоизмерительный шунт

Метод прямого измерения – это наиболее часто применяемый метод, что объясняется простотой его использования и дешевизной. Прямое измерение тока обеспечивается включением в схему токочувствительного резистора (шунта), который имеет стабильный температурный коэффициент (ТКС менее 0,01 %).

Графическое изображение шунта представлено на рисунке 2.89 а, схема подключения – на рисунке 2. 89 б.

Шунты изготовляют из манганина. Если шунт рассчитан на небольшой ток (до 30 А), то его обычно встраивают в корпус прибора (внутренние шунты). Для измерения больших токов используют приборы с наружными шунтами. В этом случае мощность, рассеиваемая в шунте, не нагревает прибор.

Шунт, представленные на рисунке, имеет наконечники из меди, которые служат для отвода тепла от манганиновых пластин, впаянных между ними. Шунт подключается последовательно в цепь через токовые зажимы. Измерительный механизм присоединяют к потенциальным зажимам, между которыми и заключено сопротивление шунта. При таком включении измерительного механизма устраняются погрешности от контактных сопротивлений.

Наружные шунты обычно выполняются калиброванными, т е. рассчитываются на определенные токи и падения напряжения. Калиброванные шунты должны иметь номинальное падение напряжения 10, 15, 30, 50, 60, 75, 100, 150 и 300 мВ. Для переносных магнитоэлектрических приборов на токи до 30 А внутренние шунты изготовляют на несколько пределов измерения. Большинство измерительных головок для шунтов откалибровано на напряжение в 75мВ.

Шунты разделяются на классы точности 0,02; 0,05; 0,1; 0,2 и 0,5. Число, определяющее класс точности, обозначает допустимое отклонение сопротивления шунта в процентах его номинального значения.

Преимущества:

  • простота контракции;
  • хорошая линейность;
  • способность измерять постоянный и переменные токи;
  • отсутствие необходимости внешнего источника питания.

Недостатки:

  • отсутствие гальванической развязки;
  • вносимые в цепь измерений потери;
  • при низких токах шунт должен иметь высокое сопротивление, чтобы падение напряжения на нем имело достаточную величину, что приводит к необходимости применения усилителя;
  • наличие паразитной индуктивности у большинства мощных резисторов приводит к ограничению полосы пропускания данного метода.

Трансформатор тока

В конструктивном отношении трансформаторы тока выполнены в виде сердечника, шихтованного из холоднокатанной кремнистой трансформаторной стали, на которую наматываются одна или несколько вторичных изолированных обмоток. Первичная обмотка также может быть выполнена в виде катушки, намотанной на сердечник, либо в виде шины. В некоторых конструкциях вообще не предусмотрена встроенная первичная обмотка; первичная обмотка выполняется потребителем путём пропускания провода через специальное окно. Обмотки и сердечник заключаются в корпус для изоляции и предохранения обмоток. В некоторых современных конструкциях трансформаторов тока сердечник выполняется из нанокристаллических (аморфных) сплавов, для расширения диапазона, в котором трансформатор работает в классе точности.

Вторичные обмотки трансформатора тока обязательно нагружаются. Сопротивление нагрузки строго регламентировано требованиями к точности коэффициента трансформации. Незначительное отклонение сопротивления вторичной цепи от номинала приводит к изменению погрешности преобразования и возможно ухудшению измерительных качеств трансформатора. Значительное увеличение сопротивления нагрузки создает высокое напряжение во вторичной обмотке, достаточное для пробоя изоляции трансформатора, что приводит к выходу трансформатора из строя, а также создаёт угрозу жизни обслуживающего персонала. Кроме того, из-за возрастающих потерь в сердечнике магнитопровода, трансформатор начинает перегреваться, что также может привести к повреждению (или, как минимум, к износу) изоляции и дальнейшему её пробою. Полностью разомкнутая вторичная обмотка ТТ не создаёт компенсирующего магнитного потока в сердечнике, что приводит к перегреву магнитопровода и его выгоранию. При этом магнитный поток, созданный первичной обмоткой, имеет очень высокое значение и потери в магнитопроводе сильно нагревают его.

Коэффициент трансформации измерительных трансформаторов тока является их основной характеристикой. Номинальный (идеальный) коэффициент указывается на шильдике трансформатора в виде отношения номинального тока первичной (первичных) обмоток к номинальному току вторичной (вторичных) обмоток, например, 100/5 А или 10–15–50–100/5 А (для первичных обмоток с несколькими секциями витков). При этом реальный коэффициент трансформации несколько отличается от номинального. Это отличие характеризуется величиной погрешности преобразования, состоящей из двух составляющих – синфазной и квадратурной. Первая характеризует отклонение по величине, вторая отклонение по фазе вторичного тока реального от номинального. Эти величины регламентированы ГОСТами и служат основой для присвоения трансформаторам тока классов точности при проектировании и изготовлении. Поскольку в магнитных системах имеют место потери, связанные с намагничиванием и нагревом магнитопровода, вторичный ток оказывается меньше номинального у всех трансформаторов тока. В связи с этим для улучшения характеристик и внесения положительного смещения в погрешность преобразования применяют витковую коррекцию. А это означает, что коэффициент трансформации у таких откорректированных трансформаторов не соответствует привычной формуле, соотношений витков первичной и вторичной обмоток.

Графическое изображение трансформаторов тока представлено на рисунке 2.90 а, на рисунке 2.90 б – схема включения.

Аналогичный метод измерений используется в датчиках, получивших название «пояс Роговского». Различие только в том, что «пояс Роговского» не имеет сердечника и поэтому его индуктивность меньше, чем у трансформаторов тока.

Преимущества:

  • наличие гальваническая развязка с высоким пробивным напряжением;
  • может измерять токи в несколько кА;
  • высокая точность измерений.

Недостатки:

  • работают на сетевой частоте и не могут использоваться в цепях постоянного тока;
  • изменяет фазу сигнала и требует компенсации.

Датчики на основе эффекта Холла

Датчики компенсационного типа и датчики прямого усиления основаны на использовании эффекта Холла, Генераторы Холла обладают определенной зависимостью чувствительности и начального выходного напряжения от температуры, тем не менее, эта зависимость может быть значительно компенсирована электронной схемой датчика тока.

Датчики прямого усиления используют эффект Холла. Магнитная индукция В и напряжение Холла, создаются измеряемым первичным током IP, который необходимо преобразовать в выходной ток датчика. Ток управления подается с помощью стабилизированного источника тока.

При создании датчика тока открытого типа берется магнитопровод, пропускается через него провод измеряемой цепи и в разрез магнитопровода помещается датчик Холла (рисунок 2.91).

Достоинством такого датчика является относительная простота. Недостатком – наличие подмагничивания сердечника, следовательно, повышение нелинейности показаний.

Датчики прямого усиления позволяют измерять номинальные токи от нескольких ампер до нескольких сотен килоампер с общей точностью в несколько процентов от номинального значения.

Датчики прямого усиления способны измерять постоянный, переменный ток и токи других форм с гальванической изоляцией. Они отличаются низкой потребляемой мощностью и уменьшенными геометрическими размерами, а также относительно небольшим весом, в особенности для диапазона больших токов. Они обеспечивают отсутствие внутренних потерь в измеряемой цепи и особенно устойчивы к перегрузкам. Эти датчики сравнительно недороги и в основном применяются в промышленности.

Датчики компенсационного типа, (также называемые датчиками с нулевым потоком) имеют встроенную компенсационную цепь, с помощью которой характеристики датчиков тока, использующих эффект Холла, могут быть существенно улучшены.

В то время как датчики прямого усиления дают выход напряжения, пропорциональный увеличенному напряжению Холла, компенсационные датчики обеспечивают выходной ток, пропорциональный напряжению Холла, который действует как сигнал обратной связи, чтобы компенсировать магнитное поле, создаваемое первичным током, магнитным полем, создаваемым полем выходного тока (рисунок 2.92).

Диапазон компенсационных датчиков позволяет измерять номинальные токи от нескольких ампер до нескольких сотен килоампер с точностью около 1 %.

Компенсационные датчики способны измерять постоянный ток, переменный ток и токи иной формы с гальванической развязкой.

Они выделяются следующим:

  • отличная точность;
  • очень хорошая линейность;
  • малый температурный дрейф;
  • очень быстрое время отклика и широкий частотный диапазон;
  • не приводят к дополнительным потерям в измерительной цепи.

Токовый выход этих датчиков особенно приспособлен к применению при наличии помех окружающей среды. При необходимости очень легко преобразовать сигнал датчика в напряжение. Датчики выдерживают перегрузки тока без повреждений. Эти датчики особенно хорошо подходят к промышленному применению, когда требуется высокая точность и широкий частотный диапазон. Основным недостатком этой технологии является потребление мощности на компенсацию тока. Кроме того, для диапазона высоких токов эти датчики более дорогие и имеют большие габариты по сравнению с аналогичными датчиками прямого усиления. Несмотря на это, датчики компенсационного типа являются относительно дешевыми, особенно для диапазона малых токов.

Достоинства:

  • широкий диапазон измеряемых токов с частотой до 50–100кГц и выше;
  • измеряет постоянный и переменный ток;
  • гальваническая развязка;
  • высокая точность;
  • низкий температурный дрейф;
  • линейность;
  • небольшие масса-габаритные показатели;
  • низкое энергопотребление.

Недостатки:

  • высокая стоимость.

Литература

Элементы и функциональные устройства судовой автоматики – Авдеев Б.А. [2018]

Похожие статьи

Датчики тока в системах диагностики агрегатов с электроприводом

В системах диагностики агрегатов с электроприводом в качестве датчиков тока обычно применяются измерительные трансформаторы (рис.4). Они используются для измерения и последующего спектрального анализа силового тока в одной из фаз машин переменного тока. В синхронных электрических машинах может дополнительно анализироваться спектральный состав тока возбуждения. Для измерения и анализа тока возбуждения, содержащего, как постоянную, так и переменные составляющие, используются универсальные датчики тока на основе эффекта Холла. Эти же датчики используются для измерения и анализа силового тока машин постоянного тока, в котором всегда есть и переменные составляющие. В асинхронных электродвигателях для диагностики чаще используются трансформаторы без встроенной электроники, либо с магнитопроводом, либо без него (т.н. гибкий пояс Роговского). В то же время в асинхронных электроприводах со статическим преобразователем напряжения в составе преобразователя штатно используются универсальные датчики тока, и сигналы с этих датчиков можно использовать в качестве диагностических. Следует отметить, что в статических преобразователях питающего двигатель напряжения, как и во многих штатных средствах измерения тока, используются измерительные преобразователи тока с датчиком Холла и компенсационной обмоткой, гарантирующей высокую стабильность и точность измерения постоянной составляющей тока. Ее использование приводит к росту потребляемой электронной частью датчика мощности, которая существенно превышает мощность согласующих усилителей на выходе трансформаторов тока и датчиков виброускорения.

Рис.4. Датчики тока. Разъемный и неразъемный измерительный трансформатор переменного тока, датчик тока на основе эффекта Холла, гибкие датчики переменного тока.

К электронным средствам согласования в измерительных преобразователях тока обычно не предъявляется жестких требований по динамическому диапазону, который в большинстве датчиков тока не превышает 80дБ. Но для решения диагностических задач часто требуется более высокий динамический диапазон, начиная от 100дБ, и в этом случае преимущества переходят к измерительным трансформаторам тока, используемым без электронных усилителей сигнала. Особенностью гибкого датчика без магнитопровода является то, что выходной сигнал пропорционален производной измеряемого тока, т.е. коэффициент преобразования линейно растет с частотой измеряемой составляющей тока. Это свойство часто используется в задачах анализа высокочастотных компонент тока для увеличения динамического диапазона измерений, выполняемых без использования в датчике выходных интегрирующих устройств.

В ряде случаев качество напряжения питания диагностируемых по току привода агрегатов оказывается недостаточно высоким. Соответственно, в спектре питающего напряжения кроме основной гармоники присутствуют значительные составляющие напряжения (более 1-2%) на других частотах. Их появление приводит к росту аналогичных составляющих и в контролируемом силовом токе. Для исключения возможных ошибок диагностирования в таких ситуациях желательно контролировать и спектр тока, и спектр напряжения, вводя в ток необходимые поправки.



Датчики тока ДТ-1, ДТ-2, ДТ-3, ДТ-4, ДТ-5, ДТ-6, ДТ-7, ДТ-8

Датчики тока ДТ предназначены для применения совместно с блоками защиты типа БКЗ-3 и др., и служат для защиты отходящих присоединений распределительных сетей напряжением до 1200 В от токов короткого замыкания и перегрузок.

Датчики тока ДТ-1, ДТ-2, ДТ-3, ДТ-4, ДТ-5, ДТ-6, ДТ-7, ДТ-8 – Условия эксплуатации:

Климатическое исполнение — УХЛ5 по ГОСТ 15150-69.

Датчик предназначен для эксплуатации в следующих условиях:

  • температура окружающего воздуха от -10 до +60 °С-

  • относительная влажность окружающей среды до 100% при температуре 35 °С-

  • вибрационные нагрузки в местах установки блока не должны быть выше первой степени жёсткости по ГОСТ 16926.2-90. Воздействие механических ВВФ по ГОСТ 17516.1-90 для группы механического исполнения М1-

  • рабочее положение блока в пространстве не регламентируется.

Датчики тока ДТ-1, ДТ-2, ДТ-3, ДТ-4, ДТ-5, ДТ-6, ДТ-7, ДТ-8 – Технические характеристики:

Номинальное напряжение электрической сети, в которой могут быть установлены датчики тока типа ДТ, В, не более

1140

Номинальный ток, А

ДТ-1

32/63

ДТ-2

125

ДТ-3

250/315

ДТ-4

250/400

ДТ-5

500

ДТ-8

800

Выходное напряжение на зажимах вторичной обмотки при подключенном к ней эталонном резисторе 840 Ом при токе первичной обмотки датчика тока, равном номинальному, В

7,2±0,4

Частота сети, Гц

50

Габариты датчиков, мм

ДТ-1, ДТ-2, ДТ-3

140×72

ДТ-4, ДТ-5

180×72

ДТ-8

230×90

Масса датчика, кг, не более

0,5





Рисунок 3 — Габаритные и установочные размеры ДТ-1

Маркировка

На датчике указываются выходные данные:

Датчики тока ДТ-1, ДТ-2, ДТ-3, ДТ-4, ДТ-5, ДТ-6, ДТ-7, ДТ-8 – Комплект поставки:

Гарантии изготовителя

Предприятие-изготовитель гарантирует соответствие датчиков тока требованиям технических условий, при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных техническими условиями.

Срок гарантии устанавливается 1 год со дня ввода в эксплуатацию, но не более 1,5 лет со дня отгрузки потребителю.

Формулирование заказа

Пример записи обозначения датчиков тока при заказе:
“Датчик тока ДТ-1.” (ПИЖЦ 656115.142)

Описание параметра “Тип датчика(ов) тока”

Выбор типа первичных преобразователей (датчиков) тока влияет на основные характеристики счетчиков электроэнергии.

Наиболее простыми датчиками тока являются токовые шунты.
Токовый шунт включают в разрыв фазного провода.
Наряду с преимуществами – такими как невысокая стоимость и безразличие к постоянной составляющей тока в измеряемой цепи, шунт обладает серьезными недостатками:

1. Выбор токового шунта требует компромисса, т.к. с одной стороны необходимо получить достаточное для измерения напряжение, т. е. сопротивление шунта должно быть достаточно высоким, а с другой стороны – сопротивление шунта должно быть минимально возможным, для того чтобы исключить внешнее несанкционированное шунтирование (хищение эл.энергии) и влияние на измеряемую цепь.
2. Паразитный нагрев шунта за счет выделяемой на нем мощности. В условиях затрудненного охлаждения это вызывает серьезный нагрев шунта и изменение его сопротивления, что сказывается на точности замеров, не говоря о том, что растет потребление энергии всем счетчиком в целом.
3. Измерительная схема находится под высоким напряжением, что затрудняет экранирование и требует повышенных мер по защите от поражения эл. током.
4. Влияние шумов и импульсных помех на измерительную схему весьма критично, поэтому требуется применение специальных заградительных фильтров, которые вносят фазовые искажения при замере.
5. Возрастание погрешности при воздействии высокочастотных сигналов за счет собственной индуктивности шунта

Трансформаторные датчики тока (ТТ) дороже резистивных, но обладают рядом существенных преимуществ:

1. Измерительные трансформаторы тока, по сравнению с шунтами, работают при значительно меньших падениях напряжения на входе и практически не потребляют.
2. Измерительные трансформаторы тока обеспечивают гальваническую развязку между обмотками, поэтому измерительная схема не находится под высоким потенциалом как при использовании шунта и ее можно легко экранировать.
3. Параметры трансформатора тока практически не изменяются во времени и не зависят от температуры.
4. Коэффициент трансформации легко выдерживается при производстве и остается всегда постоянным.
5. Трансформаторы тока прекрасно гасят импульсные помехи в измерительной цепи без применения дополнительных фильтров
6. Обеспечивают минимальный фазовый сдвиг между цепями измерения напряжения и тока, т.к. фильтрация измерительного сигнала производится за счет собственной индуктивности трансформатора.
7. Простота измерения 3-х фазных токовых сигналов за счет гальванической развязки токовых проводов и измерительной части.

В качестве датчиков тока (измерительных трансформаторов тока) обычно используются трансформаторные датчики двух типов:
1. Трансформатор нагруженный на прецизионный резистор – трансформатор тока. Обычно с магнитопроводом из аморфных или нанокристаллических сплавов. Выходное напряжение, снимаемое с резистора, пропорционально току первичной обмотки;
2. Дифференцирующий трансформатор di/dt, работающий в режиме ударного возбуждения. Обычно без магнитопровода (воздушный). Выходное напряжение трансформатора пропорционально скорости изменения тока первичной обмотки.
Применение трансформаторного датчика тока в счетчиках электроэнергии может сочетаться с применением резистивного датчика напряжения или трансформатора напряжения. Обычно применяют резистивный делитель как наиболее дешевый.

i6000sFlex Датчик переменного тока | Fluke

Электрические характеристики
Диапазоны тока
  60 А / 600 А / 6000 А переменного тока среднеквадр. значение
Чувствительность выхода (сопряжение по переменному току)
  50 мВ /5 мВ / 0,5 мВ на А
Сопротивление нагрузки
  Не менее 100 кОм
Погрешность (при +25 °C)
  ±1% диапазона (при частоте 45 – 65 Гц)
Линейность (в пределах от 10% до 100% диапазона)
  ± 0,2% от показаний
Уровень шумов
  8 мВ перем. тока среднеквадр. значение (60 А)
  2 мВ перем. тока среднеквадр. значение (600/6000 А)
Диапазон частот
  От 10 Гц до 50 кГц (на уровне -3 дБ)
Фазовая ошибка
  < ±1º (при частоте 45 – 65 Гц),
  ± 10 º (при частоте 20 кГц)
Чувствительность к положению (с кабелем > 25 мм от места соединения)
  ±2% диапазона
Внешнее поле (с кабелем > 200 мм от головки)
  ±1% диапазона
Питание
  2 щелочные батарейки типа AA MN 1500 LR6
  400 часов, с индикатором уровня заряда батареи или отдельный сетевой блок питания
Температурный коэффициент
  ± 0,08% от показаний на 1°C
Рабочее напряжение (см. раздел Стандарты безопасности)
  600 В перем. токасреднеквадр. значение или пост. тока

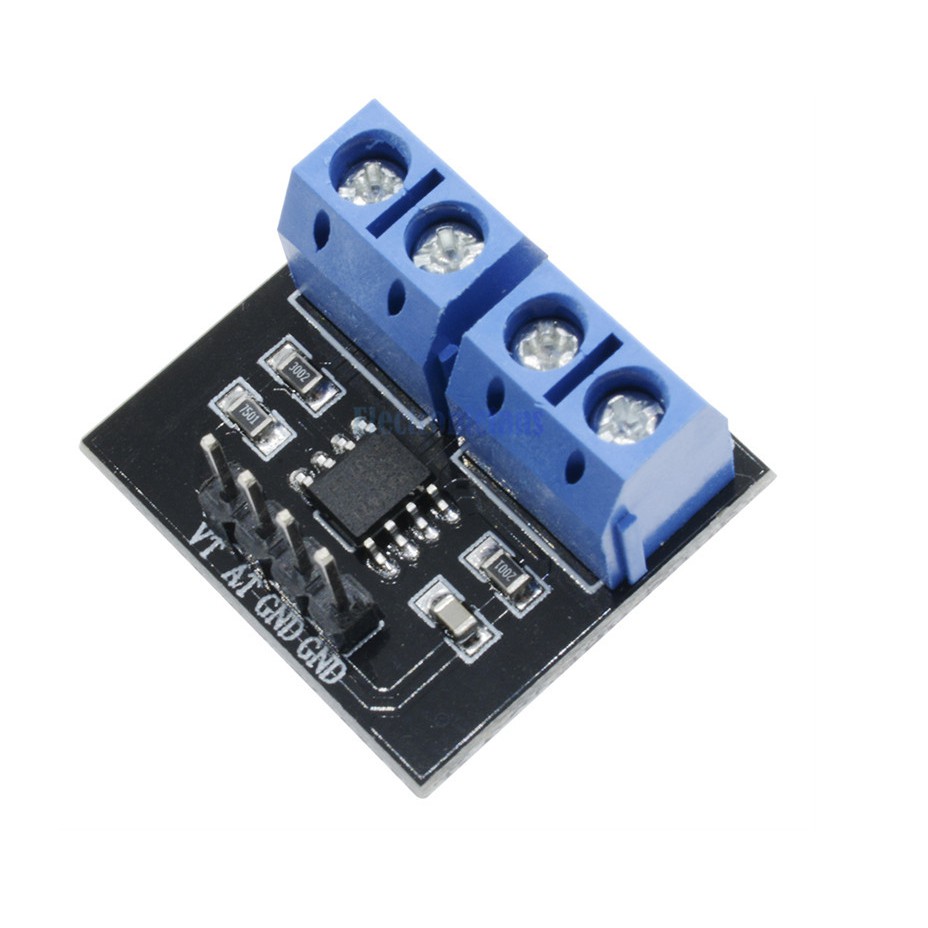

Инновации в датчиках тока

Самое высокое рабочее напряжение постоянного тока в корпусе SOIC16!

Наши пакеты имеют самые высокие рабочие напряжения в корпусе SOIC-16.

Особенности:

  • Рабочее напряжение до 1600 В постоянного тока
  • Компактные пакеты SOIC-16
  • Основная и усиленная изоляция

Преимущества:

  • Более высокая плотность мощности
  • Повышение эффективности за счет более высокого напряжения в системе

Заявки:

Солнечные инверторы, гибридные электромобили, телекоммуникационные источники питания, HVAC, VFD и другие приводы, преобразование постоянного тока в постоянный.

Устройства:

ACS37002, ACS725, ACS720, ACS732, ACS733

Обнаружение перегрузки по току

Датчики тока

Allegro включают быстрое обнаружение перегрузки по току в дополнение к прецизионному аналоговому выходу.

Особенности:

  • Вывод неисправности открытого дренажа с временем отклика мкс
  • Высокий уровень интеграции в единую ИС
  • Compact, посадочные места SOIC-8 и SOIC16
  • Преимущества:

  • Экономичный и простой в использовании
  • Пониженная сложность проектирования и спецификации
  • Повышение надежности и защиты полевых транзисторов и IGBT за счет предотвращения событий, выходящих за пределы допустимого диапазона.
  • Заявки:

    Обнаружение перегрузки по току, мониторинг и защита серверов, усилители класса D, приложения IOT, защита источника питания, телекоммуникационное оборудование, управление двигателем, частотно-регулируемые приводы и другие приводы.

    Устройства:

    ACS37002, ACS711, ACS71240, ACS720, ACS732, ACS733, A1365

    Дискретная альтернатива громоздким трансформаторам тока

    Высокоскоростные встроенные датчики – это разумная альтернатива громоздким трансформаторам тока (ТТ). Низкопрофильные корпуса SOIC выдерживают вибрацию и подходят для небольших помещений, где трансформаторы тока не могут!

    Особенности:

    • Высокоскоростной аналоговый выход с малой задержкой
    • Топология дифференциального зондирования
    • Малые посадочные места QFN, SOIC-8 и SOIC-16

    Преимущества:

    • Быстрое время отклика и низкая задержка для отслеживания пикового тока и циклическое управление током
    • Надежность при наличии внешних магнитных полей
    • Улучшенная интеграция в низкопрофильном компактном корпусе

    Заявки:

    Отслеживание пикового тока, бортовые зарядные устройства, коррекция коэффициента мощности, преобразователи постоянного тока в постоянный, серверы 12 В-48 В, источники питания для телекоммуникаций.

    Устройства:

    ACS730, ACS732, ACS733 и ACS70331

    Максимальная температура окружающей среды

    Allegro имеет широчайшее семейство встроенных датчиков тока с номинальной температурой окружающей среды до 150 ° C! Благодаря почти 20 датчикам тока L-Temp в нашем растущем портфеле вы обязательно найдете надежные датчики тока для всех автомобильных и промышленных нужд.

    Особенности:

  • Интегрированные датчики тока с самыми высокими значениями температуры окружающей среды (T A )
  • Преимущества:

  • Снижение требований к охлаждению системы
  • Надежное сенсорное решение в условиях высоких температур
  • Бесконтактный датчик обеспечивает устойчивость к высоковольтным переходным процессам (dv / dt) и быстрым скачкам тока (di / dt)

    Запатентованная схема экранирования на кристалле снижает ошибки вывода из-за переключения высокого напряжения (высокое dv / dt).Кроме того, метод измерения эффекта Холла невосприимчив к скачкам индуктивности из-за событий с высоким di / dt, в отличие от большинства решений с шунтом и операционным усилителем.

    Особенности:
    • Запатентованный экран на кристалле
    • Методика бесконтактного зондирования

    Преимущества:

    • Иммунитет к переходным процессам по току и напряжению
    • Уменьшено «время холостого хода» после цикла переключения

    Приложения

    Коррекция коэффициента мощности, преобразователи постоянного тока в постоянный, инверторы, управление двигателями, частотно-регулируемые приводы и другие приводы.

    Устройства:

    ACS37002, ACS711, ACS71240, ACS720, ACS724, ACS725, ACS730, ACS732, ACS733

    Самый точный датчик поля с разомкнутым контуром

    Инновационный путь прохождения сигнала и окончательные решения для тестирования ACS70310 позволили создать самый точный датчик поля на рынке для измерения тока на основе сердечника.

    Особенности:
  • Наименьшее смещение и дрейф чувствительности по температуре
  • Преимущества:

  • Повышение точности системы при повышении температуры
  • Быстрое время отклика… Нулевой недокус!

    Особенности:
    • Запатентованная архитектура сигнального тракта для устранения недорегулирования

    Преимущества:

    • Защита дорогих IGBT, MOSFET и SiC-FET за счет более быстрого обнаружения пусковых токов и коротких замыканий, чем у конкурентов.
    • Улучшение управления с уменьшенным временем отклика и фазовой задержкой

    Заявки:

    Инверторы, инверторы тяги, встроенные генераторы с ленточным пуском (IBSG), электрические велосипеды, измерение шин, вилочный погрузчик и другой промышленный транспорт.

    Устройства:

    ACS70310, ACS37612, A1363, A1365, A1366, A1367

    Измерение напряжения, тока и мощности в одном корпусе

    Характеристики:

    • Точное измерение тока, напряжения и мощности с возможностью усреднения за полный период
    • Выход по току или напряжению через ноль

    Льготы:

    • Изолированный канал напряжения и тока исключает необходимость в дополнительных схемах изоляции
    • Расчет мощности на кристалле снижает нагрузку на микроконтроллер

    Заявки:

    IoT Building Automation, интеллектуальная техника, интеллектуальные вилки и розетки, интеллектуальное освещение, управление двигателями, блоки питания

    Устройства:

    ACS37800

    Все, что вам нужно знать о датчиках тока

    Опубликовано Элоиз Моррис

    Что такое датчик тока?

    Датчики тока, также обычно называемые трансформаторами тока или трансформаторами тока, представляют собой устройства, которые измеряют ток, протекающий по проводу, используя магнитное поле для обнаружения тока и генерирования пропорционального выходного сигнала. Они используются как с переменным, так и с постоянным током. Датчики тока позволяют нам пассивно измерять ток, никоим образом не прерывая цепь. Они размещаются вокруг проводника, ток которого мы хотим измерить.

    Трансформаторы тока необходимы во многих приложениях. Например, они часто используются в подсчетах для определения потребления энергии отдельными арендаторами. Они также могут помочь с регулированием объекта, предоставив информацию о том, сколько энергии используется и когда, чтобы снизить затраты и повысить эффективность.

    Как работают датчики тока?

    Когда ток течет по проводнику, он создает пропорциональное магнитное поле вокруг проводника. Трансформаторы тока используют это магнитное поле для измерения тока. Если ТТ предназначен для измерения переменного тока, часто используется индукционная технология. Переменный ток изменяет потенциал, что заставляет магнитное поле непрерывно сжиматься и расширяться. В датчике переменного тока провод наматывается на сердечник. Магнитное поле, создаваемое током, протекающим через ваш проводник, индуцирует пропорциональный ток или напряжение в проводе, который находится внутри датчика тока.Затем датчик выдает определенное напряжение или ток, которые измеритель, подключенный к датчику, может считывать и преобразовывать в величину тока, протекающего через проводник. Например, у вас может быть трансформатор тока, который выдает 333 мВ (333 мВ – общий выход для трансформаторов тока), когда ток через проводник составляет 400 А. После того, как вы настроите свой измеритель так, чтобы он считывал 400 А, когда он получает входное напряжение 333 мВ, он сможет рассчитать, сколько ампер протекает через проводник, в зависимости от того, какой вход он получает.Датчики постоянного тока работают аналогично, но в их работе используется технология Холла.

    Трансформаторы тока могут повышать, понижать или поддерживать постоянный ток. Датчики повышающего или понижающего тока часто называют трансформаторами. Датчики обычно состоят из двух катушек. Катушка, по которой проходит ток, называется первичной обмоткой, а катушка, в которой индуцируется напряжение, называется вторичной обмоткой. Для многих трансформаторов тока, которые мы продаем в Aim Dynamics, проводник, вокруг которого установлен трансформатор тока, служит первичной обмоткой, а вторичная обмотка находится внутри трансформатора.Сердечник, на который намотана вторичная обмотка, зависит от того, для работы с чем предназначен датчик.

    Коэффициент трансформации трансформатора – это число витков вторичной обмотки, деленное на число витков первичной обмотки (). Это соотношение определяет, будет ли трансформатор повышать или понижать напряжение. Отношение вторичного напряжения к первичному равно отношению витков, как указано в уравнении. Таким образом, когда количество витков на вторичной обмотке больше, чем количество витков на первичной обмотке, напряжение на вторичной обмотке выше, и это повышающий трансформатор.Обратное верно для тока, где отношение вторичного к первичному току равно обратной величине отношения витков:.

    Как работают датчики тока на эффекте Холла? Датчики

    на эффекте Холла или датчики постоянного тока могут измерять как переменный, так и постоянный ток. Датчики на эффекте Холла состоят из сердечника, устройства на эффекте Холла и схемы формирования сигнала. Они работают на основе эффекта Холла .

    Эффект Холла – это явление, обнаруженное Эдвином Холлом в 1879 году.Когда ток проходит через проводник, он создает магнитное поле. Если этот проводник расположен внутри другого магнитного поля, магнитное поле, создаваемое электроном, движущимся через проводник, будет взаимодействовать с внешним магнитным полем, заставляя электроны перемещаться к одной стороне проводника. Это создает на проводнике напряжение, пропорциональное величине тока, протекающего по нему, и его можно измерить. Более подробное описание эффекта Холла можно найти здесь.

    Есть ли разница между трансформатором тока, преобразователем тока и датчиком тока?

    Технически да, но эти термины часто используются как синонимы. Все эти устройства используются для измерения тока и работают на одних и тех же принципах, но между ними есть явные технические различия, о которых следует знать. Технически трансформаторы тока понижают ток, чтобы его можно было эффективно и безопасно контролировать, тогда как датчик тока – это общий термин для устройства, которое определяет и измеряет ток.Преобразователи преобразуют один вход в другой выход. Например, они могут преобразовывать сигналы переменного тока в постоянный. Однако все эти устройства работают одинаково для измерения тока и создания выходного сигнала, который может считывать измеритель мощности.

    Типы ТТ:
    • Датчики тока на эффекте Холла / датчики постоянного тока: Как объяснено выше, эти датчики работают с использованием эффекта Холла для измерения как переменного, так и постоянного тока.
    • Катушки Роговского: Катушки Роговского – это гибкие трансформаторы тока, которые предлагают ряд преимуществ для практического использования. Во-первых, их легче установить, чем традиционные трансформаторы тока. Тонкую катушку можно легко намотать на проводник и защелкнуть. Это делает их идеальными для использования в ситуациях, когда установка может быть сложной, и вы работаете с проводами под напряжением.
    • С разъемным сердечником: Датчики тока с разъемным сердечником можно открывать и прикреплять вокруг проводника, что упрощает их установку в уже существующих конфигурациях. Хотя они считаются менее точными, чем датчики тока с твердым сердечником, они достаточно точны, чтобы использоваться почти во всех практических приложениях.
    • Сплошной сердечник: Преобразователи тока с одножильным сердечником представляют собой законченные петли без возможности открывания, поэтому при их установке необходимо отсоединить кабели и пропустить их через трансформатор тока. Это делает их наиболее подходящими для новых установок. Они предлагают высокую точность.
    • Разомкнутый контур: Датчики на эффекте Холла доступны как в открытом, так и в замкнутом контуре. Датчики с разомкнутым контуром обеспечивают низкие вносимые потери, быстрое время отклика, компактный размер и точное и недорогое измерение.
    • Замкнутый контур: Датчики замкнутого контура обеспечивают быстрый отклик, высокую линейность и низкий температурный дрейф.Токовый выход датчика с обратной связью относительно невосприимчив к электрическим помехам. Датчик с замкнутым контуром иногда называют датчиком с нулевым потоком, потому что его датчик на эффекте Холла возвращает встречный ток во вторичную катушку, намотанную на магнитный сердечник, чтобы нейтрализовать поток, создаваемый в магнитном сердечнике первичным током.

    Какие компании производят датчики тока?

    Существует множество производителей трансформаторов тока.Некоторые производители, которых мы предлагаем в Aim Dynamics, включают Magnelab, AccuEnergy, Socomec и J&D. Каждый производитель имеет несколько разные настройки по умолчанию и соглашения, вы можете просмотреть наш веб-сайт, чтобы найти тот, который лучше всего подходит для ваших конкретных нужд.

    Какова номинальная мощность ТТ (ВА (вольт-ампер))? Номинальная мощность

    ВА – это показатель мощности, которую может выдать трансформатор тока, что важно для точного представления данных о токе. Если номинальная мощность ТТ слишком низкая, это может привести к занижению данных, поскольку сопротивление в цепи слишком велико для компенсации ТТ.У нас есть подробная статья о рейтинге VA, которую вы можете прочитать здесь, если хотите узнать больше. У нас также есть отличный калькулятор рейтинга VA, если вы хотите выяснить, какой рейтинг VA вам нужен.

    Применение трансформаторов тока Датчики тока

    могут использоваться в широком спектре приложений, от управления объектами до подсчетов и т. Д. Они могут помочь обнаружить неисправности в оборудовании и предотвратить повреждение оборудования. Наш блог – отличное место, где можно узнать больше о различных применениях датчиков тока (а также о многих других продуктах, которые мы продаем). Мы часто публикуем сообщения о том, как клиенты использовали датчики тока в различных проектах.

    Вы ищете КТ? Просмотрите нашу подборку здесь.

    Теги: Датчики тока


    Как измерить ток с помощью датчиков тока

    Автор: Грант Малой Смит, эксперт по сбору данных

    В этой статье мы обсудим, как измеряется электрический ток, применительно к приложениям сбора данных (DAQ) сегодня, с достаточной детализацией, чтобы вы:

    • См. , какие датчики и преобразователи тока доступны сегодня
    • Изучите основы точного измерения тока
    • Понимать , как различные датчики применяются в текущих измерительных приложениях

    Готовы начать? Пойдем!

    Введение

    Как и напряжение, ток может быть переменным (AC) или постоянным (DC).Электрический ток – это сила или скорость протекания электрического заряда. Подобно измерению напряжения, нам иногда нужно измерять очень маленькие токи, то есть в диапазоне микроампер, в то время как в других случаях нам может потребоваться измерить очень большие токи в тысячи ампер.

    Для реализации этого широкого диапазона возможностей Dewesoft предлагает множество преобразователей и датчиков тока, которые имеют выходное напряжение или ток, совместимые с одним из преобразователей сигнала напряжения , доступных для нашего оборудования для тестирования сбора данных.

    Системы сбора данных Dewesoft могут измерять электрические свойства всех основных типов, включая напряжение, ток и т. Д. Эта комбинация датчика и формирователя сигнала плавно преобразует широкий диапазон токов в выходной сигнал низкого уровня, который может быть оцифрован для отображения, хранения и анализа.

    Но какой датчик выбрать? Цель этой статьи – описать различные типы доступных датчиков тока, их плюсы и минусы, а также с какими приложениями каждый тип справляется лучше всего.

    Что такое электрический ток?

    Как упоминалось выше, ток – это сила или скорость протекания электрического заряда. В системах постоянного тока ток течет в одном направлении, иначе говоря, «однонаправленно». Общие источники постоянного тока включают батареи и солнечные элементы.

    Переменный и постоянный ток

    В системах переменного тока ток меняет направление на заданную частоту. В наших офисах и дома у нас есть сеть переменного тока с частотой 50 или 60 Гц (в зависимости от вашей страны).Этот переменный ток обычно является синусоидальным (например, в форме синусоидальной волны).

    Наиболее типичным источником переменного тока является местная электростанция. Ток, создаваемый фотоэлектрическими элементами, является постоянным и должен быть инвертирован в переменный, чтобы обеспечить питание наших домов. То же самое верно и для ИБП или системы резервного питания от компьютерных батарей – энергия накапливается в батарее и должна быть преобразована в переменный ток, чтобы обеспечивать электроэнергией дом.

    Переменный ток также используется несинусоидальным образом для модуляции информации в цепи, например, в радиосигналах и передаче звука.

    Типичный аудиосигнал

    В Международной системе единиц (СИ) для обозначения силы тока используется ампер, обычно сокращенно обозначаемый словом «амперы» и обозначаемый символом A.

    Current также часто пишется с буквой I. Это восходит к французской фразе tensité de courant («сила тока» на английском языке). И A, и I являются допустимыми сокращениями для тока.

    Переменный ток и постоянный ток часто обозначают аббревиатурой AAC и ADC соответственно.

    Один ампер равен одному кулону электрического заряда, проходящего мимо данного места за одну секунду (один кулон содержит примерно 6,242 × 1018 электронов).

    А ток всегда создает магнитное поле. Чем сильнее ток, тем сильнее поле. Измеряя это поле с помощью различных методов: эффекта Холла, индукции или магнитного потока, мы можем измерить поток электронов (ток) в электрической цепи.

    Как измерить ток?

    Поскольку ток всегда создает магнитное поле, существуют датчики на эффекте Холла и другие датчики, которые позволяют нам измерять это поле и тем самым измерять ток.

    Также можно подключить шунтирующий резистор внутри самой схемы и напрямую измерять ток, как в классическом амперметре и токовом шунте. Мы рассмотрим оба метода в следующих разделах.

    Датчики тока с разомкнутым контуром и замкнутым контуром

    Возможно, вы слышали о датчиках тока разомкнутого и замкнутого контура. Какие отличия?

    Датчики тока с разомкнутым контуром дешевле, чем датчики с замкнутым контуром, такие как датчики тока с нулевым потоком.Они состоят из датчика Холла, установленного в зазоре магнитопровода. Выходной сигнал датчика Холла усиливается и измеряет поле, создаваемое током, без какого-либо контакта с ним. Это обеспечивает гальваническую развязку между цепью и датчиком.

    Датчик тока без обратной связи

    Некоторые датчики тока без обратной связи имеют компенсационную электронику, которая помогает компенсировать дрейф, вызванный изменениями температуры окружающей среды. По сравнению с датчиками с обратной связью, датчики с обратной связью меньше и дешевле. Они имеют низкие требования к мощности и могут использоваться для измерения как переменного, так и постоянного тока. В то же время они не так точны, как их собратья с замкнутым контуром: они подвержены насыщению и обеспечивают низкую температурную компенсацию и помехозащищенность.

    Датчики тока с обратной связью используют схему управления с обратной связью для обеспечения выхода, пропорционального входу. По сравнению с датчиками без обратной связи, эта конструкция с обратной связью с обратной связью по своей сути обеспечивает повышенную точность и линейность, а также лучшую компенсацию температурного дрейфа и устойчивость к шумам.

    Датчик тока с обратной связью

    Для датчиков с разомкнутым контуром дрейф, вызванный температурой, или любые нелинейности в датчике вызовут ошибку. С другой стороны, датчики с обратной связью используют катушку, которая активно приводится в действие за счет создания магнитного поля, которое противодействует полю проводника тока. Это «замкнутый контур», который обеспечивает повышенную точность и характеристики насыщения.

    Так что лучше? Это полностью зависит от приложения. Более низкие требования к стоимости, размеру и мощности делают датчики тока без обратной связи очень популярными.Это отчасти компенсируется тем фактом, что их чувствительность к насыщению означает, что они должны быть «завышены» в некоторых приложениях, чтобы избежать этой проблемы.

    Датчики тока

    с замкнутым контуром являются явным фаворитом в приложениях, требующих максимально возможной точности и устойчивости к насыщению, или которые используются в средах с большими экстремальными температурами или электрическими шумами.

    Датчики тока без обратной связи используются в таких приложениях, как:

    • Цепи с батарейным питанием (в связи с низким энергопотреблением)
    • Приводные системы, в которых точность крутящего момента не должна быть высокой
    • Измерение тока вентилятора и насоса
    • Сварочные аппараты
    • Системы управления батареями
    • Регулируемые приводы
    • Источники бесперебойного питания

    Датчики тока с обратной связью используются в таких приложениях, как:

    • Приводы с регулируемой скоростью (когда точность и линейность имеют первостепенное значение)
    • Сервоуправление
    • Максимальная токовая защита
    • Датчики замыкания на землю
    • Промышленные приводы постоянного и переменного тока
    • Управление роботом
    • Приложения для измерения энергии

    Как и в случае с любым другим датчиком, желаемый конечный результат должен быть определяющим фактором при выборе типа датчика.

    Приложения для измерения тока

    Как фундаментальный компонент электричества, ток и точное измерение необходимы в бесчисленных приложениях. Вы можете представить себе энергетическую компанию, не знающую, сколько ампер она вырабатывает? Или что они не будут знать, сколько энергии потребляют их клиенты?

    Конечно, это было бы абсурдно. Но есть миллионы других целей и требований к текущим измерениям. Фактически, эти требования можно разделить на разомкнутого контура или замкнутого контура .

    Обратите внимание, что это не следует путать с датчиками открытого или закрытого контура , как описано в предыдущем разделе. Здесь мы говорим о самом текущем измерительном приложении как о разомкнутом или замкнутом контуре.

    В приложении для измерения тока с обратной связью нам нужно знать ток, потому что нам нужно контролировать его в реальном времени . Приложения включают:

    • Компоненты, в которых ток должен быть ограничен до определенного уровня, e. g., импульсные источники питания и зарядные устройства, и это лишь некоторые из них.
    • Функции автоматического отключения критических систем в зависимости от потребляемого тока.
    • Электромагнитные клапаны с регулируемым током, используемые в автомобилях, самолетах и ​​т. Д.
    • Усилитель мощности смещает регулятор тока.
    • И многое другое.

    В приложениях для измерения тока с разомкнутым контуром нет необходимости в управлении в реальном времени, но нам нужно знать текущее значение для различных целей, в том числе:

    • Исследования и разработки электродвигателей в автомобилях, поездах, потребительских товарах и т. Д.
    • Потребление энергии для получения дохода.
    • Проверка работоспособности приводов, используемых в самолетах, ракетах и ​​т. Д.
    • Измерение подачи и потребления электроэнергии в электропоездах, а также в третьем рельсе и цепных сетях, питающих их.
    • Приложения качества электроэнергии как для производителей, так и для потребителей энергии.
    • Буквально миллионы приложений в исследованиях, производстве, автомобилестроении, аэрокосмической отрасли, военном деле, здравоохранении, образовании, промышленной автоматизации и т. Д.

    Типы основных датчиков тока

    Таким образом, для этих различных методов доступны различные датчики тока и преобразователи тока, каждый из которых адаптирован к среде измерения, а также к диапазону тока, который должен быть измерен. Например, требования к измерению микроампер (мкА) сильно отличаются от требований, предъявляемых к измерению тысяч ампер. Мы рассмотрим каждый тип датчика и опишем принцип его действия, а также его применение.

    Шунт Эффект Холла CT Роговски нулевой поток
    Тип подключения Прямой Косвенный Косвенный Косвенный Косвенный
    Текущий переменного и постоянного тока переменного и постоянного тока AC AC переменного и постоянного тока
    Точность Высокая Средний Средний Низкий Высокая
    Диапазон Низкий Средний Высокая Средний Высокая
    Выколотка Низкий Средний Средний Высокая Низкий
    Изоляция 1) Есть Есть Есть Есть

    1) Шунты могут быть изолированы через внутренний или внешний формирователь сигнала, но они не изолированы по своей природе

    Как упоминалось ранее, существует два основных метода измерения тока:

    • При прямом контакте с током (шунт / амперметр)
    • Путем измерения электромагнитного поля или потока тока

    Самый распространенный способ измерения тока – это подключить последовательно к цепи амперметр (измеритель для измерения тока) или шунтирующий резистор . Амперметр или шунт амперметра на самом деле не более чем высокоточный резистор. Когда мы помещаем в цепь прецизионный резистор, на ней происходит падение напряжения. Выходной сигнал шунтирующего датчика измеряется системой сбора данных, которая применяет закон Ома для определения силы тока, протекающей по цепи.

    Обратите внимание, что максимальный диапазон тока, который может измерять данный амперметр, ограничен номиналом его резистора. Поэтому обычной практикой является добавление дополнительного шунтирующего резистора параллельно для увеличения максимального диапазона измерения нашего испытательного оборудования.

    Это ограничение является причиной того, что прямое соединение с электрическими проводниками цепи более широко используется в приложениях с низким током, но редко в приложениях с высоким током, где гораздо более распространены косвенные измерительные датчики, такие как токовые клещи и гибкие катушки.

    Измерение тока шунта

    При подключении низкоомного резистора параллельно цепи ток протекает через шунтирующий резистор -R- и вызывает падение напряжения.

    Типовое подключение для измерения шунта в простой цепи

    Мы можем измерить это падение и применить закон Ома для расчета тока.

    Графическое представление закона Ома

    Закон

    Ома описывает взаимосвязь между напряжением (В), током (I) и сопротивлением (R). Если мы знаем два из трех из них, мы можем легко вычислить третье с помощью простой арифметики. На приведенной выше диаграмме показаны три способа выражения закона Ома:

    I = V / R OR V = IR OR R = V / I

    Итак, если мы знаем напряжение (падение) и сопротивление, мы можем рассчитать ток, используя I = V / R.

    Шунтирующий резистор следует выбирать для соответствующего диапазона напряжения и тока, поскольку слишком высокое сопротивление повлияет на измерение, а также приведет к потере энергии и искажению измерения по мере нагрева резистора. Эта потеря энергии равна:

    I2 * R

    Кроме того, важным фактором является точность резистора, так как это напрямую влияет на точность самого измерения.

    Dewesoft DSIi-10A Токовый шунт

    Dewesoft предлагает несколько токовых шунтов компактного размера, каждый из которых имеет внутри свой собственный резистор и предназначен для измерения различных диапазонов тока.Эти шунты были спроектированы таким образом, чтобы оказывать наименьшее влияние на саму цепь.

    Адаптеры

    DSI можно подключить практически ко всем устройствам сбора данных Dewesoft. Изолированные аналоговые входы усилителей Dewesoft являются важным фактором для обеспечения точных измерений, поскольку шунт подключается непосредственно к измеряемой цепи, а изоляция между цепью и измерительной системой всегда важна. Изолированные входы означают, что вы можете разместить свой шунт на стороне низкого или высокого уровня схемы и не беспокоиться о контуре заземления или синфазных ошибках измерения .


    Снова принимая во внимание закон Ома и взаимосвязанный характер напряжения, тока и сопротивления, становится абсолютно ясно, что система сбора данных должна иметь возможность выполнять очень точное измерение напряжения и сопротивления, чтобы производить точное измерение тока.

    IOLITE STG со встроенным токовым шунтом

    Некоторые формирователи сигналов Dewesoft имеют встроенный шунт для измерения малых токов . Возьмем, к примеру, формирователь сигналов STG серии IOLITE и IOLITEd для сбора данных.Этот модуль является универсальным, что означает, что он может работать с широким спектром датчиков и типов входов.

    Например, он может работать с тензодатчиками в полномостовых, полумостовых и четвертьмостовых конфигурациях, напряжениями до 50 В, потенциометрическими датчиками и токами до 20 мА . Кроме того, адаптеры серии DSI могут использоваться для работы с термопарами, датчиками RTD, датчиками положения LVDT, напряжениями до 200 В, токами до 5 А, акселерометрами IEPE и т. Д.

    Система сбора данных IOLITE с различными модулями
    (6xSTG с 6 универсальными аналоговыми входами в первых двух слотах)

    IOLITE 6xSTG имеет шесть дифференциальных входов с защитой от перенапряжения и питанием датчика от каждого из его универсальных входов и частотой дискретизации до 20 kS / s / ch.

    Для измерения тока он имеет встроенный шунтирующий резистор на 50 Ом , который можно использовать в программном обеспечении, что позволяет инженерам измерять ток до 2 мА или 20 мА по выбору пользователя.

    Шасси

    IOLITE доступны в настольной модели «IOLITEs», которая поддерживает до 8 многоканальных модулей (показано на рисунке выше). Для стационарной установки существует модель «ИОЛИТЕР», предназначенная для стандартной установки в 19-дюймовую стойку. В данной модели 12 слотов для модулей:

    IOLITEr, модель для монтажа в стойку

    Обе модели IOLITE оснащены блоками питания с двойным резервированием для надежной работы в критически важных приложениях.У них также есть две параллельные шины EtherCAT. Первичная шина используется для получения буферизованных данных на полной скорости на жесткий диск ПК с программным обеспечением DEWESoft X. Вторичная шина в основном используется для передачи данных с малой задержкой в ​​реальном времени в любую стороннюю систему управления на основе EtherCAT.

    IOLITE – это уникальная система сбора данных, которая объединяет миры управления в реальном времени и высокоскоростного сбора данных, объединяя их в одном надежном приборе.

    Измерение электромагнитного поля или потока тока

    Поскольку ток всегда создает магнитное поле, пропорциональное величине тока, мы можем измерить это поле с помощью различных датчиков и, таким образом, измерить ток.

    Теперь давайте рассмотрим некоторые из наиболее распространенных датчиков и преобразователей тока, их основные принципы работы и способы их наилучшего использования.

    Измерение датчика эффекта Холла

    Принцип действия датчиков

    на эффекте Холла основан на измерении магнитных полей. В 1879 году, за двадцать лет до открытия электрона, американский физик Эдвин Холл заметил, что когда ток течет по проводнику, электроны движутся по прямой линии. Однако, когда этот проводник подвергается воздействию магнитного поля, на него действует сила Лоренца, и путь электронов искривляется.

    Кроме того, когда электроны выталкиваются больше к одной стороне проводника, чем к другой, создается разность потенциалов между двумя сторонами проводника. Холл заметил, что эта разность потенциалов прямо и линейно пропорциональна силе магнитного поля.

    Эта разность потенциалов, измеренная между сторонами (или «плоскостями») проводника, называется напряжением Холла .

    Эффект Холла был принят для тысяч приложений, включая бесконтактные переключатели, схемы управления скоростью двигателя, тахометры, датчики LVDT и даже в качестве датчика уровня топлива в автомобилях.Но мы остановимся на его применении именно с датчиками тока.

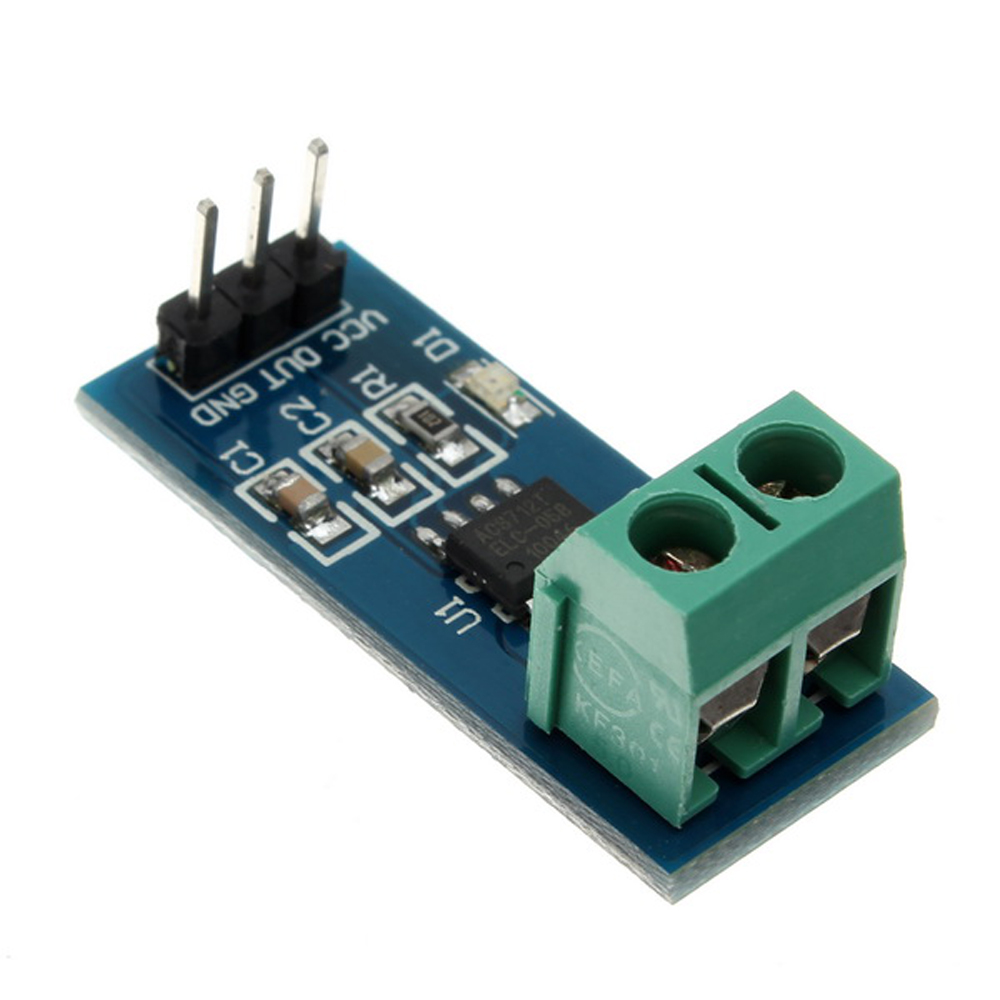

    Типовой датчик тока на эффекте Холла

    Токовые клещи

    на эффекте Холла работают, пропуская провод через открытый сердечник. Таким образом, они обеспечивают бесконтактный метод измерения постоянного и переменного тока. Им требуется очень мало энергии, поэтому они могут питаться напрямую от предусилителя SIRIUS с разъемом DSUB9. Никакого дополнительного источника питания не требуется.

    Они не так точны, как токовые клещи с магнитным затвором или преобразователи с нулевым магнитным потоком, но они предлагают гораздо более широкий диапазон измерения.

    Датчики на эффекте Холла

    доступны в вариантах с разомкнутым и замкнутым контуром. Датчики с замкнутым контуром добавляют компенсационную обмотку и улучшают бортовую обработку сигнала, что делает их более точными, чем их аналоги с разомкнутым контуром.

    DS-ЗАЖИМ-150DC DS-ЗАЖИМ-150DCS DS-ЗАЖИМ-1800DC
    Тип Датчик Холла Датчик Холла Датчик Холла
    Диапазон 200 А постоянного тока или 150 А переменного тока, среднеквадратичное значение 290 А постоянного тока или 150 А переменного тока, среднеквадратичное значение 1800 А постоянного или переменного тока, среднеквадратичное значение
    Ширина бренда от 0 до 100 кГц от 0 до 100 кГц от 0 до 20 кГц
    Точность 1% + 2 мА 1% + 2 мА 0 – 1000 А: ± 2.5% от показаний ± 0,5 A
    1000-1500 A: ± 3,5% от показаний
    1500-1800 A: ± 5% от показаний
    Чувствительность 20 мВ / А 20 мВ / А 1 мВ / А
    Разрешение ± 1 мА ± 1 мА ± 1 мА
    Возможность перегрузки 500 А постоянного тока (1 мин) 500 А постоянного тока (1 мин) 2000 А постоянного тока (1 мин)
    TEDS Полностью поддерживается Полностью поддерживается Полностью поддерживается
    Размеры 205 мм x 60 мм x 15 мм
    (отверстие под зажим d = 32 мм)
    106 мм x 100 мм x 25 мм
    (отверстие под зажим d = 25 мм)
    205 мм x 60 мм x 15 мм
    (отверстие под зажим d = 32 мм)

    Датчики тока на эффекте Холла марки Dewesoft

    DS-CLAMP 150DC и 150DCS могут быть подключены напрямую к усилителю Sirius® LV или Sirius® HS-LV с помощью разъема DSUB9.DS-CLAMP-1800DC можно подключать напрямую ко всем усилителям DEWESoft® с разъемом DSUB9 (например, Sirius® LV-DB9).

    Типовой датчик Холла от Dewesoft

    Подробные характеристики датчиков тока Dewesoft.

    Измерение трансформатора тока (ТТ)

    Трансформаторы тока (ТТ) используются для измерения переменного тока (AC). Это индуктивные датчики, состоящие из первичной обмотки, магнитопровода и вторичной обмотки.

    По сути, высокий ток преобразуется в более низкий с помощью магнитного носителя, поэтому очень высокие токи можно измерять безопасно и эффективно. В большинстве трансформаторов тока первичная обмотка имеет очень мало витков, в то время как вторичная обмотка имеет намного больше витков. Это соотношение витков первичной и вторичной обмоток определяет, насколько снижается величина токовой нагрузки.

    Типовой трансформатор тока

    Переменный ток, обнаруживаемый первичной обмоткой, создает магнитное поле в сердечнике, которое наводит ток во вторичной обмотке.Этот ток преобразуется в выходной сигнал датчика.

    Они доступны в конфигурации с разделенным сердечником от Dewesoft, что обеспечивает удобные возможности подключения, так как не нужно каким-либо образом изменять схему. Вы можете просто открыть зажимы и освободить их вокруг провода, что делает эти токовые клещи для переменного тока особенно удобными в использовании.

    Трансформаторы тока ТТ марки Dewesoft

    DS-ЗАЖИМ-5AC DS-ЗАЖИМ-15AC DS-ЗАЖИМ-200AC DS-ЗАЖИМ-1000AC
    Тип Железный сердечник Железный сердечник Железный сердечник Железный сердечник
    Диапазон 5 А 15 А 200 А 1000 А
    Пропускная способность 5 кГц 10 кГц 10 кГц 10 кГц
    Точность 0.5% для 12A
    0,5% для 5A
    1% для 500 мА
    2% для 5 мА
    1% для токов 1-15 А
    2,5% для токов <1 А
    1% для токов 100-240 А
    2,5% для токов 10-100 А
    3,5% для токов 0,5 – 10 А
    0,3% для токов от 100 А до 1200 А
    0,5% для токов от 10 до 100 А
    2% для токов <1 А
    Фаза ≤ 2,5 ° ≤3 ° для токов 1-15A
    ≤5 ° для токов <1A
    ≤2.5 ° для токов 100-240 А
    ≤ 5 ° для токов 10-100 А
    Не указано для токов 0,5 – 10 А
    0,7 ° для токов от 100 A до 1200 A
    1 ° для токов от 10 до 100 A
    Не указано для токов <1 A
    TEDS Полностью поддерживается Полностью поддерживается Полностью поддерживается Полностью поддерживается
    Чувствительность 60 мВ / А 100 мВ / А 10 мВ / А 1 мВ / А
    Разрешение 0.01 A 0,01 А 0,5 А 0,001 А
    Возможность перегрузки Крест-фактор 3 Крест-фактор 3 Крест-фактор 3 1200 А в течение 40 минут
    Размеры 102 мм x 34 мм x 24 мм
    (отверстие зажима d = 15 мм)
    135 мм x 51 мм x 30 мм
    (отверстие зажима d = 20 мм)
    135 мм x 51 мм x 30 мм
    (отверстие зажима d = 20 мм)
    216 мм x 111 мм x 45 мм
    (отверстие зажима d = 52 мм)

    Dewesoft Iron Core CT Трансформатор тока

    Датчики переменного тока с железным сердечником предлагают удобство использования очень небольшого количества энергии, поэтому они могут питаться напрямую от предусилителя SIRIUS с разъемом DSUB9.Никакого дополнительного источника питания не требуется. Они имеют полосу пропускания от 2 Гц до 10 кГц (от 2 Гц до 5 кГц для DS-CLAMP-5AC) и до 10 кГц для других моделей этой серии). Эти зажимы можно подключать напрямую ко всем усилителям Dewesoft с разъемами DSUB9 (например, Sirius-LV).

    Подробные характеристики датчиков тока Dewesoft.

    Измерение датчика тока Роговского

    Датчики

    Роговского обладают тем преимуществом, что обходят большие кабельные пучки, шины и проводники неправильной формы, чего не могут обычные зажимы.

    Они созданы для измерения переменного тока, а их низкая индуктивность означает, что они могут реагировать на быстро меняющиеся токи. А отсутствие железного сердечника делает их очень линейными даже при очень больших токах. Они обеспечивают отличные характеристики при измерении содержания гармоник. Необходим небольшой интегратор и силовая цепь, которые встроены в каждый датчик DS-FLEX.

    Типовая схема катушки Роговского

    Число в названии модели, такое как 300, 3000 или 30 000, относится к максимальной силе тока, которую они могут прочитать.Последнее число относится к длине «веревки» в см. Так, например, DS-FLEX-3000-80 может считывать до 3000 AAC и имеет длину «веревки» 80 см (то есть 800 мм или 31 дюйм).

    Датчики тока Dewesoft Rogowski Coil «FLEX»

    DS-FLEX-3000-17 DS-FLEX-3000-35 DS-FLEX-3000-35HS DS-FLEX-3000-80 DS-FLEX-30000-120
    Тип Катушка Роговского Катушка Роговского Катушка Роговского Катушка Роговского Катушка Роговского
    Диапазон 3, 30, 300, 3000 A
    ACrms
    3, 30, 300, 3000 A
    ACrms
    3000 А
    ACrms
    3, 30, 300, 3000 A
    ACrms
    30, 300, 3000, 30000 А
    ACrms
    Пропускная способность 3A: от 10 Гц до 10 кГц
    Другое: от 10 Гц до 20 кГц
    3A: от 10 Гц до 10 кГц
    Другое: от 10 Гц до 20 кГц
    5 Гц – 1 МГц 3A: от 10 Гц до 10 кГц
    Другое: от 10 Гц до 20 кГц
    3A: от 10 Гц до 5 кГц
    Другое: от 10 Гц до 20 кГц
    Точность <1.5% <1,5% <1,5% <1,5% <1,5%
    Длина рулона 170 мм (Ø 45 мм) 350 мм (Ø 100 мм) 350 мм (Ø 100 мм) 800 мм (Ø 250 мм) 1200 мм (Ø 380 мм)
    TEDS Не поддерживается Не поддерживается Полностью поддерживается Не поддерживается Не поддерживается

    Dewesoft DS-FLEX-3000 Датчик тока с поясом Роговского

    Эти зажимы можно подключать напрямую ко всем усилителям DEWESoft® с помощью разъемов DSUB9 (например,грамм. СИРИУСи Л.В.).

    Обратите внимание, что переменный ток обычно выводится как истинное среднеквадратичное значение, а постоянный ток выводится как дискретное значение.

    Подробные характеристики датчиков тока Dewesoft.

    Измерение датчиков нулевого потока

    Датчик тока с нулевым потоком или FluxGate похож на датчик тока на эффекте Холла, за исключением того, что в нем используется магнитная катушка вместо системы на эффекте Холла. Более высокая точность результатов делает эти датчики идеально подходящими для промышленных, аэрокосмических и других приложений, требующих высокоточных измерений.Преобразователи тока с нулевым потоком измеряют ток с гальванической развязкой. Они снижают токи высокого напряжения до гораздо более низкого уровня, который может легко считываться любой измерительной системой.

    Типовой датчик нулевого потока / FluxGate

    Они имеют две обмотки, которые работают в режиме насыщения для измерения постоянного тока, одну обмотку для переменного тока и дополнительную обмотку для компенсации. Этот вид измерения тока очень точен благодаря компенсации нулевого потока.Почему? Обычно магнитопровод сохраняет остаточный магнитный поток, что снижает точность измерения. Однако в преобразователях с нулевым потоком этот паразитный поток компенсируется.

    Преобразователи нулевого потока идеальны при высокой точности переменного / постоянного тока и / или широкой полосе пропускания (до 1 МГц). Они очень линейны и имеют низкую ошибку фазы и смещения. Но они не очень удобны для выполнения более простых измерений, не требующих такой точности или полосы пропускания. Для этих приложений рекомендуются датчики тока, указанные в предыдущих разделах.

    Технология

    Flux расширяет этот принцип за счет использования магнитной катушки в качестве элемента обнаружения вместо элемента Холла. Кроме того, это датчик с обратной связью, что означает, что вторичная обмотка используется для устранения смещений, которые могут привести к неточностям измерения. Датчики потока могут обрабатывать даже очень сложные формы сигналов переменного и постоянного тока и, как правило, считаются обеспечивающими превосходную точность, линейность и полосу пропускания и являются неотъемлемой частью любого анализатора качества электроэнергии или анализатора мощности.

    Токовые клещи Dewesoft FluxGate

    Dewesoft предлагает несколько токовых клещей FluxGate, которые были соединены с нашими системами SIRIUS, включая соединительные и силовые кабели.Эти зажимы FluxGate должны получать питание от блока питания SIRIUSi-PWR-MCTS2.

    DS-ЗАЖИМ-200DC DS-ЗАЖИМ-500DC DS-ЗАЖИМ-500DCS DS-ЗАЖИМ-1000DS
    Тип Датчик магнитного клапана Датчик магнитного клапана Датчик магнитного клапана Датчик магнитного клапана
    Диапазон 200 А постоянного или переменного тока, среднеквадратичное значение 500 А постоянного или переменного тока, среднеквадратичное значение 500 А постоянного или переменного тока, среднеквадратичное значение 1000 А постоянного или переменного тока, среднеквадратичное значение
    Ширина бренда от 0 до 500 кГц от 0 до 100 кГц от 0 до 200 кГц от 0 до 20 кГц
    Точность ± 0.3% от показания ± 40 мА ± 0,3% от показания ± 100 мА ± 0,3% от показания ± 100 мА ± 0,3% от показания ± 200 мА
    Чувствительность ± 10 мВ / А ± 4 мВ / А ± 4 мВ / А ± 2 мВ / А
    Разрешение ± 1 мА ± 1 мА ± 1 мА ± 1 мА
    Возможность перегрузки 500 А (1 мин) 1000 А постоянный ток 720 А постоянный ток 1700 А постоянный ток
    TEDS Полностью поддерживается Полностью поддерживается Полностью поддерживается Полностью поддерживается
    Размеры 153 мм x 67 мм x 25 мм
    (отверстие зажима d = 20 мм)
    116 мм x 38 мм x 36 мм
    (отверстие под зажим d = 50 мм)
    153 мм x 67 мм x 25 мм
    (отверстие зажима d = 20 мм)
    238 мм x 114 мм x 35 мм
    (отверстие зажима d = 50 мм)

    Подробные характеристики датчиков тока Dewesoft.

    Трансформаторы тока с нулевым потоком Dewesoft

    Dewesoft предлагает несколько трансформаторов тока с нулевым потоком, которые были соединены с нашими системами SIRIUS DAQ, включая соединительные и силовые кабели. Эти датчики должны работать с блоками питания SIRIUSi-PWR-MCTS2 или SIRIUSir-PWR-MCTS2.

    ИТ-60-С Т-200-С ИТ-400-С ИТ-700-С ИТ-1000-С ИН-1000-С ИН-2000-С
    Диапазон первичного тока DC
    RMS Синус
    60 А 200 А 400 А 700 А 1000 А 1000 А 2000 А
    Кратковременная перегрузочная способность (100 мс) 300 Apk 1000 Apk 2000 Apk 3500 Apk 4000 Apk 5000 Apk 10000 Apk
    Макс.нагрузочный резистор (100% Ip) 10 Ом 10 Ом 2,5 Ом 2,5 Ом 2,5 Ом 4 Ом 3,5 Ом
    di / dt (точное следование) 25 А / мкс 100 А / мкс 100 А / мкс 100 А / мкс 100 А / мкс 100 А / мкс 100 А / мкс
    Влияние температуры <2.5 частей на миллион / K <2 частей на миллион / K <1 частей на миллион / K <1 частей на миллион / K <1 частей на миллион / K <0,3 частей на миллион / K <0,1 частей на миллион / к
    Коэффициент мощности 100 мА при 60 А 200 мА в 200 А 200 мА при 400 А 400 мА в 200 А 1 А при 1000 А 666 мА при 1000 А 1A при 2000 A
    Пропускная способность (0,5% от Ip) DC… 800 кГц DC … 500 кГц DC … 500 кГц DC … 250 кГц DC … 500 кГц DC … 440 кГц DC … 140 кГц
    Линейность <0,002% <0,001% <0,001% <0,001% <0,001% <0,003% <0,003%
    Смещение <0,025% 0.008% <0,004% <0,005% <0,005% <0,0012% <0,0012%
    Влияние частоты 0,04% / кГц 0,06% / кГц 0,06% / кГц 0,12% / кГц 0,06% / кГц 0,1% / кГц 0,1% / кГц
    Угловая точность <0,025 ° + 0,06 ° / кГц <0,025 ° + 0.05 ° / кГц <0,025 ° + 0,09 ° / кГц <0,025 ° + 0,18 ° / кГц <0,025 ° + 0,09 ° / кГц <0,01 ° + 0,05 ° / кГц <0,01 ° + 0,075 ° / кГц

    Номинальное среднеквадратичное напряжение изоляции, одинарная изоляция
    CAT III, степень загрязнения. 2
    Стандарты IEC 61010-1
    Стандарты EN 50178

    2000 В
    1000 В
    2000 В
    1000 В
    2000 В
    1000 В
    1600 В
    1000 В
    300 В
    300 В
    Х Х
    Испытательное напряжение 50/60 Гц, 1 мин 5.4 кВ 5,4 кВ 5,4 кВ 4,6 кВ 3,1 кВ 4,2 кВ 6 кВ
    Внутренний диаметр 26 мм 26 мм 26 мм 30 мм 30 мм 38 мм 70 мм
    Шунт DEWESoft® 5 Ом 5 Ом 2 Ом 2 Ом 1 Ом 1 Ом 1 Ом

    Подробные характеристики датчиков тока Dewesoft.

    Изоляция и фильтрация

    Изоляция и фильтрация являются важными аспектами любого прибора для сбора данных или тестовой системы.

    Изоляция

    Изоляция особенно важна при проведении прямых измерений в цепи, т. Е. С использованием метода шунтирования. Изоляция, встроенная практически во все формирователи сигналов и предусилители Dewesoft, достаточно высока и достаточна для должной изоляции измерительной системы от тестируемого объекта.

    Это обеспечивает целостность ваших измерений и защищает от коротких замыканий.Кроме того, он позволяет размещать шунт на стороне низкого или высокого уровня цепи большую часть времени, обеспечивая дополнительную гибкость. Измерения шунта на стороне низкого напряжения обычно предпочтительны, потому что относительно небольшое падение тока на шунте означает, что на формирователь сигнала подается выходной сигнал с высоким импедансом. Но у измерения нижней стороны есть два недостатка:

    .
    • Шунт не обнаружит неисправность, если резистор замкнут на массу
    • Шунты на стороне низкого давления не подходят для измерения нескольких нагрузок или тех, которые выключаются и включаются независимо.

    Следовательно, иногда требуется измерение шунтирующего тока на стороне высокого напряжения с использованием дифференциальных и изолированных предварительных усилителей Dewesoft.

    Фильтрация

    Фильтрация – еще одна важная функция любой высокопроизводительной системы сбора данных. Электрические шумы и помехи – повседневная проблема для инженеров-испытателей. Это может быть вызвано люминесцентными лампами, другим электрическим оборудованием и бесчисленным множеством других источников.

    Формирователи сигналов Dewesoft обеспечивают мощную аппаратную фильтрацию нижних частот, которая позволяет инженерам подавлять частоты выше определенного уровня.А в программном обеспечении DEWESoft доступна широкая палитра низкочастотной, высокочастотной, полосовой и полосовой фильтрации – и их можно применять в режиме реального времени или после того, как измерение будет выполнено.

    Подключите и настройте датчики тока


    Morgana Siggins
    Monitoring Specialist

    Датчики тока – это устройства, которые позволяют измерять ток, проходящий через провод, с помощью магнитного поля для обнаружения и генерации пропорционального выходного сигнала. С помощью этих датчиков вы можете пассивно измерять ток, никоим образом не прерывая цепь.Кроме того, они могут использоваться как для переменного, так и для постоянного тока.

    Есть множество применений для датчиков тока. Их можно использовать, например, для измерения мощности, диагностики систем управления, измерения подачи тока и мониторинга аккумуляторных батарей.

    Если у вас есть один из наших удаленных терминалов NetGuardian, вы можете настроить датчики для отслеживания тока. В этой статье мы расскажем, как правильно подключить и настроить датчики тока с помощью NetGuardian.

    Подключение и настройка датчиков тока

    В этой статье мы объясним, как установить и настроить четыре различных датчика, предоставляемых DPS. Итак, прежде всего, вам нужно определить, какой датчик вы используете. Вот несколько вариантов:

    • Датчик ТТ 4-20 мА (например: D-PK-SENSR-12015)
      D-PK-SENSR-12015 – номер детали для датчика тока от 0 до 200 А постоянного тока. Это датчик тока с формирователем сигнала, который измеряет постоянный ток.Он обеспечивает гальваническую развязку между выходом датчика и токоведущим проводом.
      Выходной сигнал 4–20 мА пропорционален току, проходящему через проводник, проходящий через отверстие датчика. Этот датчик идеально подходит для систем ИБП, зарядки аккумуляторов, источников питания, замены шунтов и т. Д.
    • Датчик с автономным питанием (например: D-PK-SENSR-12092), применим только к датчикам переменного тока
      D-PK- SENSR-12092 – это номер детали датчика тока переменного тока.Это недорогая альтернатива для измерения мощности переменного тока и контроля работы вентиляторов, насосов или другого оборудования.
      Этот датчик имеет разъемный сердечник для использования в существующих установках без отсоединения кабелей и имеет выходное напряжение 0-5 В.
    • Датчик с питанием от напряжения (например: D-PK-SENSR-12140)
      D-PK-SENSR-12140 – это номер детали для датчика постоянного тока 0-100A. Он обеспечивает гальваническую развязку между выходом датчика и токоведущим проводом.Диапазон выходного сигнала составляет 0–100 А, пропорционально току, проходящему через проводник, проходящий через отверстие датчика.
      Выходной сигнал 0-5 В постоянного тока. Этот датчик идеально подходит для измерения выходной мощности фотоэлектрических панелей, двигателей постоянного тока и электрических нагревателей.
    • Датчик переменного тока (например, D-PK-SENSR-12196)
      D-PK-SENSR-12196 – номер детали для датчика переменного тока. Это преобразователь среднего среднеквадратичного значения с разъемным сердечником, предназначенный для обеспечения откалиброванного выходного сигнала 0–5 В постоянного тока, пропорционального входному току переменного тока от 0 до 100 мА.Это устройство, разработанное для многоточечного измерения тока, обеспечивает отличные характеристики в недорогой упаковке.
      Среднее среднеквадратичное значение рекомендуется при измерении сигналов тока с фиксированной частотой и обычно для нагрузок, работающих от стандартной электросети.

    Переведите аналоговый канал в правильный режим работы

    Для D-PK-SENSR-12015: примените аппаратный шунт для настройки канала для работы в режиме 4–20 мА (текущий режим). Обычно для доступа к шунту на блоке имеется люк.

    Для других датчиков: удалите аппаратный шунт, чтобы настроить канал для режима напряжения. По умолчанию устройство поставляется в режиме напряжения.

    Подключение датчика

    Подключение D-PK-SENSR-12015

    Подключение D-PK-SENSR-12092

    Подключение D-PK-SENSR-12140

    Подключение D-PK-SENSR-12196

    Настройте датчик в веб-браузере RTU

    После подключения датчика его настройка на RTU будет аналогичной.

    • Войдите в веб-браузер вашего RTU.
    • Щелкните «Аналоги» в меню «Подготовка». Примечание. Для некоторых продуктов меню подготовки может иметь пометку «Изменить».
    • Дайте датчику описание.
    • Щелкните Подробнее >>, чтобы развернуть меню.
    • Настройте параметры масштабирования.
      • Примечание. В соответствии с законом Ома значения датчика 4–20 мА следует вводить как 1–5 В постоянного тока в столбце «Фактические». В качестве значения дисплея введите 0 ампер (низкое задание) и 100 ампер (высокое задание).
    • Установите пороговые значения.Это единицы измерения, используемые для включения сигналов тревоги.
    • Выберите тип аналогового манометра (это необязательно).
    • Нажмите «Сохранить».
    • Перезагрузите блок RTU.
    • Щелкните «Аналоги» в меню «Монитор», чтобы просмотреть аналоговые показания и проверить правильность настройки.

    Эффективное решение для мониторинга тока: датчики D-Wire и NetGuardian 832A G5

    Если вы еще не развернули свое текущее решение для мониторинга, важно изучить все альтернативы, прежде чем вкладывать средства в какие-либо инвестиции.Одним из примеров эффективной системы мониторинга является соединение NetGuardian 832A G5 RTU с датчиками D-Wire.

    NetGuardian 832A G5 – это мощный удаленный терминал, вмещающий 32 дискретных точки аварийной сигнализации, 8 аналоговых входов и 8 реле управления. Все эти функции максимизируются передовым оборудованием 832A, высокоскоростным процессором и расширенными опциями безопасности.

    Для контроля тока все, что вам нужно сделать, это подключить датчик D-Wire к одному из портов 832A, и ваш RTU получит эту возможность.Существует много различных типов датчиков D-Wire, каждый из которых предназначен для предоставления вашему RTU функций мониторинга, которых в противном случае он не имел бы.

    Все, что вам нужно, это обычный кабель RJ-12 для подключения датчика к RTU. Этот же кабель будет передавать данные и питание от NetGuardian к датчику D-Wire. Кроме того, чтобы уменьшить количество кабелей и сохранить количество портов на RTU, вы можете последовательно подключить до 16 датчиков D-Wire через один порт.

    Вкратце, NetGuardian 832A G5 – это мощный удаленный терминал, способный удовлетворить все потребности вашей сети.В сочетании с датчиками D-Wire вы получите рентабельный способ увеличения производительности вашего устройства и мониторинга любых приложений, которые у вас есть, что сэкономит ваше время и деньги.


    На этом изображении вы можете увидеть пример гирляндной цепи датчиков D-Wire, охватывающей 6 этажей офисного здания. Этот пример демонстрирует гибкость и диапазон D-проводов, несмотря на то, что большинство установок находится в одной аппаратной.

    The Bottom Line

    Подключить и настроить датчик тока к существующему NetGuardian RTU просто и легко.Но, если у вас возникнут какие-либо проблемы, не стесняйтесь обращаться в нашу техподдержку. Наши специалисты могут помочь вам с любыми проблемами, которые могут у вас возникнуть.

    Узнайте больше о мониторинге батареи – загрузите информационный документ по мониторингу напряжения батареи.

    Кроме того, если вам нужна система мониторинга, но вы все еще оцениваете свои варианты, свяжитесь с нами. Благодаря собственному проектированию и производству мы предлагаем индивидуальные продукты, точно соответствующие вашим спецификациям, что дает вам идеальное решение для мониторинга.Свяжитесь с нами сегодня и узнайте больше о том, как мы можем помочь вам контролировать ваше конкретное приложение.

    Датчики тока | CSM Products, Inc.

    Почему измеряется ток?

    Скачки тока и напряжения всегда могут возникать во встроенных источниках питания, например, из-за внезапного прерывания тока в электронном модуле, где напряжение транспортного средства может временно повыситься до кратного номинального напряжения. Продолжительность такого скачка напряжения обычно составляет всего несколько долей миллисекунды, но этого достаточно, чтобы повредить электронные компоненты в автомобиле.Здесь необходимы точные измерения, чтобы записать характеристики тока и напряжения всех электрических компонентов. Еще одна причина, по которой измеряется исключительно электрический ток, – это сравнение номинального и фактического значений тока. Это делается всякий раз, когда электрические токи используются для привода электромеханических компонентов автомобиля.

    Помимо измерения тока критически важны потребляемая мощность и эффективность отдельных компонентов, а также их отклик с течением времени. Здесь требуются комплексные решения для высокодинамичного измерения мощности.Здесь необходимо как можно более синхронное измерение двух величин, учитывая, что мощность является произведением тока и напряжения. Таким образом, эффективность электрической системы можно оценить подробно, исследуя потери мощности в трансмиссии гибридного или электрического автомобиля.

    Где измеряется ток?

    Измерения проводятся в средах с высоким напряжением, таких как электрическая трансмиссия, в электрических и гибридных транспортных средствах. Сюда входят такие компоненты, как аккумулятор электромобиля, инвертор или электродвигатель, все из которых имеют высокие токи.Это требует повышенного внимания к безопасности со стороны всех заинтересованных сторон.

    Очевидно, что измерения тока и мощности могут выполняться на всех электрических системах и вспомогательных устройствах. Помимо измерений «классических» электрических нагрузок, таких как освещение автомобиля (фары, стоп-сигналы и т. Д.) Или обогрев (обогреватели сидений, обогреватели PTC и т. Д.), Измерения также проводятся на электрифицированных компонентах, которые до этого работали механически. Вот несколько примеров таких компонентов:

    • Электроусилитель руля

    • Электроклапаны

    • Электронасосы (эл.г., водяной и топливный насос)

    • Электрические турбокомпрессоры / компрессоры

    Датчик тока

    | Современное устройство

    Описание

    Датчик тока современного устройства – это абсолютно уникальный, простой в использовании, электрически изолированный датчик тока для напряжения сети переменного тока (120/240 В переменного тока). Просто привяжите датчик к шнуру питания и безопасно считайте ток, пропорциональный выходному постоянному току. Датчик имеет всего три подключения 3.3 или 5 вольт, GND и линейный выход напряжения, который идет непосредственно на АЦП микроконтроллера (аналоговый вывод). Поскольку датчик полностью изолирован от сетевого шнура переменного тока, датчик тока современного устройства представляет собой безопасный и простой способ без проблем измерять ток с помощью Arduino или другого микроконтроллера.

    Датчик тока может различать нагрузки мощностью всего 2 Вт при напряжении 120 В, что означает, что он может определять изменение силы переменного тока примерно на 16 мА. На выходе получается аналоговое напряжение, пропорциональное измеряемому току.Если вы ищете абсолютные значения тока, вам нужно будет сделать небольшую калибровку: это так же просто, как применить две нагрузки, надеюсь, легкую нагрузку и гораздо более тяжелую нагрузку, и просто усреднить между точками нагрузки.

    Как показывают наши тесты, датчик действительно обладает впечатляющей линейностью.

    Как это работает?

    Теоретически вы не должны ощущать ток от двух проводов переменного тока, находящихся в непосредственной близости. Это связано с тем, что магнитные поля от двух силовых проводов, сдвинутых по фазе на 180 градусов, должны нейтрализовать друг друга.Если вы когда-либо использовали токоизмерительные клещи (токоизмерительные клещи) переменного тока, вы знаете, что важно поместить внутрь зажима только один провод. Помещение обоих проводников внутрь токоизмерительных клещей приведет к нулевому или очень низкому показанию, поскольку поля отменяются.

    Уловка, которую использует датчик тока современного устройства, заключается в том, чтобы два отдельных элемента Холла располагались как можно ближе к отдельным проводникам кабелей, один датчик ближе к одному проводу, а другой датчик ближе к другому (не совпадающему по фазе) проводнику. Применяя современные датчики на эффекте Холла, которые включают в себя операционные усилители с прерывателем для высокого усиления, датчик тока затем считывает два датчика Холла по принципу уважения, что усиливает разность напряжений, генерируемых между двумя датчиками.

    Датчик также может хорошо работать для измерения тока только в одном проводе (горячем или нейтральном), если вы хотите использовать его таким образом, но вам нужно будет ориентировать провод только над одним из датчиков эффекта Холла на плате.

    Необходима простая калибровка

    Важно отметить, что фактическая кривая, которую вы получите (но не ее линейность), зависит от геометрии вашего провода и положения датчика по отношению к проводу. Для максимальной чувствительности отрегулируйте положение датчика на проводе, контролируя выходной сигнал для максимального отклика.Потенциометр на плате также можно использовать для регулировки усиления с точностью до 3. Набросок в сообщениях в блоге ниже объясняет очень быстрые и простые методы калибровки датчика, для которых требуется только сбор двух точек данных.

    Датчик поставляется с двумя небольшими стяжками, которые можно использовать для крепления датчика к сетевому шнуру, удлинителю или удлинителю, и 3-контактному штекерному разъему. В некоторых случаях вам может потребоваться добавить каплю горячего клея, чтобы датчик оставался зафиксированным на проводе в стабильной конфигурации.В отдельном пункте раскрывающегося меню доступны дополнительные стяжки.

    Технические характеристики датчика тока
    VCC Датчик в ваттах / амперах, измеренных датчиком Диапазон выходного напряжения Датчик тока
    3,3 В от 2 Вт до 3000 Вт от 0,05 В до 2,8 В 11 мА
    от 2 Вт до 3000 Вт от 0,05 В до 4,5 В 16 мА

    Ресурсы

    NOAA разрабатывает более надежный и экономичный датчик тока для моряков

    Текущие данные в реальном времени через спутник

    Макс Иванов и Скотт Мауэри из Центра оперативной океанографической продукции и услуг NOAA устанавливают улучшенную систему датчиков тока на навигационный буй в Чесапикском заливе.Система передает данные наблюдений за текущей скоростью и направлением в реальном времени через спутник, чтобы помочь морякам более безопасно ориентироваться в загруженных судоходных каналах.

    Навигация в морские порты теперь безопаснее и эффективнее для моряков благодаря усовершенствованной технологии NOAA, которая позволяет судам получать информацию о течениях. Центр оперативной океанографической продукции и услуг (CO-OPS) разработал более надежную и экономичную версию существующей сенсорной системы, которую теперь можно размещать в более удаленных местах вдоль навигационных каналов.

    Обновленная система акустического доплеровского профилировщика течения (ADCP) обеспечивает в реальном времени наблюдения за скоростью и направлением течения там, где это больше всего необходимо многим морякам – на буях средств навигации береговой охраны США (ATON) вдоль основных судоходных каналов. Точная информация об условиях океана помогает операторам судов защитить свой груз и окружающую среду, когда они перемещаются по узким каналам со все более крупными судами.

    Более десяти лет назад CO-OPS прислушалась к запросам клиентов на получение данных о приливных течениях вблизи навигационных каналов и разработала систему измерения течений в реальном времени для размещения на буях ATON в качестве усовершенствования программы PORTS ® .В то время новая система ознаменовала важный шаг вперед в доставке текущих данных пользователям. Установленные на буях ADCP использовали радиоканал для передачи данных, тогда как более традиционные датчики, установленные на дне, использовали тросы связи, которые ограничивали их доступ, были уязвимы для зацепления якорями и были дорогостоящими в установке и ремонте.

    Решение технологических задач

    В конце 2014 года перед инженерами CO-OPS стояла задача спроектировать, разработать и протестировать улучшенную версию существующей сенсорной системы, которая используется на 24 объектах в девяти пунктах PORTS ® по всей стране.Новая версия должна была быть более надежной, поскольку на нескольких станциях возникали проблемы с передачей данных, и ее нужно было упростить в установке и обслуживании.

    Команда спроектировала и разработала прототип системы ADCP, состоящий из одного компонента, установленного на буйке, который автоматически передает данные с использованием телеметрии в реальном времени через спутник Iridium. Новый подход устраняет менее надежную линию радиосвязи и всю береговую станцию ​​приема данных, которые использовались в старой системе.

    В совокупности эти улучшения снизят затраты для партнеров PORTS ® примерно на одну треть или более. Спутниковая передача также не имеет ограничения по дальности, поэтому датчики тока можно разместить практически на любом буе ATON, где операторам судов требуется информация, что позволяет размещать их на ATON дальше от берега, чем раньше.

    В мае 2016 года, после года успешных полевых испытаний, CO-OPS разместила новую систему у действующего буя ATON в Южном Чесапикском заливе PORTS ® в Вирджинии.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
