Dds генератор на atmega16: DDS генератор на ATmega16 – Микроконтроллеры и Технологии

– простое схемотехническое решение, доступные компоненты;
– односторонняя печатная плата;
– сетевой источник питания;
– специализированный выход частоты от 1 МГц до 8 МГц;
– DDS выход с регулировкой амплитуды и смещения;
– форма выходного DDS сигнала: синусоида, прямоугольные импульсы, пилообразные импульсы, треугольные импульсы, ЭКГ, шум;
– для отображения текущих параметров используется двухстрочный ЖК дисплей;
– пятикнопочная клавиатура;
– шаг перестройки частоты: 1, 10, 10, 1000, 10000 Гц;
– восстановление последней конфигурации при включении;
– регулировка смещения: –5 В … +5 В;
– регулировка амплитуды: 0 … 10 В;
– регулировка частоты: 0 … 65534 Гц.

За основу прибора, а точнее алгоритм работы микроконтроллера, была взята разработка DDS генератора Jesper Hansen. Предложенный алгоритм был немного переработан и адаптирован под компилятор WinAVR-GCC

Сигнальный генератор имеет два выхода: выход DDS сигнала и выход высокочастотного сигнала (1 – 8 МГц) прямоугольной формы, который может использоваться для «оживления» микроконтроллеров с неправильными установками Fuse-битов или для других целей.

Высокочастотный сигнал поступает непосредственно с микроконтроллера, с вывода OC1A (PD5). DDS сигнал формируется микроконтроллером с использованием цепочки резисторов R2R (ЦАП), регулировка смещения и амплитуды возможна благодаря использованию низкопотребляющего операционного усилителя LM358N.

Блок-схема DDS генератора

Как видно, для питания устройства необходимо три напряжения: +5 В, +12 В, –12 В. Напряжения +12 В и –12 В используются для аналоговой части устройства на операционном усилителе для регулировки смещения и амплитуды.

Принципиальная схема источника питания.

В источнике питания используются стабилизаторы напряжения LM7812, LM7805, LM7912 (стабилизатор отрицательного напряжения –12 В).

Принципиальная схема прибора

Рисунок печатной платы

Вид со стороны установки элементов

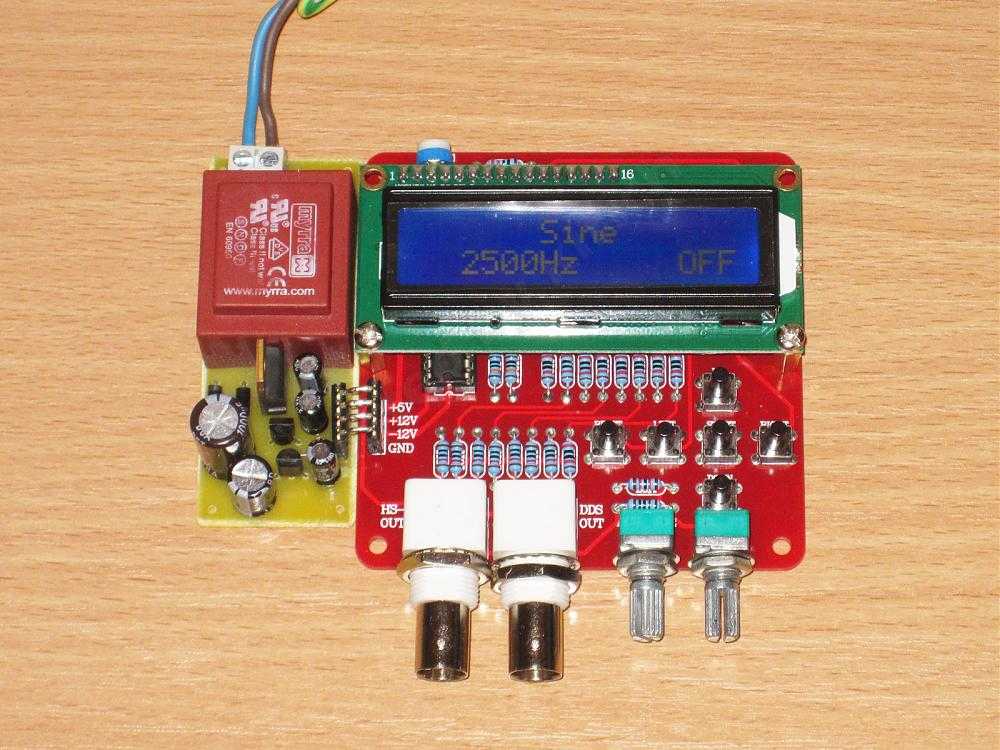

Внешний вид платы с установленными компонентами

Список использованных элементов

Изменения в программном обеспечении микроконтроллера

Изменения в исходном коде связаны лишь с назначением кнопок подключенных к порту D микроконтроллера:

1. Кнопки «влево» и «вправо»

#define LEFT 3 //PORTD
#define RIGHT 1 //PORTD

2.Кнопки «вниз» и «вверх»

#define DOWN 4 //PORTD
#define UP 0 //PORTD

Кроме того для последних версий компилятора AVR-GCC необходимо внести изменения в следующие строчки кода:

struct signal{
  volatile uint8_t mode;  //signal
  volatile uint8_t fr1;   //Frequency [0..7]
  volatile uint8_t fr2;   //Frequency [8..15]
  volatile uint8_t fr3;   //Frequency [16..31]
  volatile uint32_t freq; //frequency value
  volatile uint8_t flag;  //if 0 generator is OFF, 1 is ON
  volatile uint32_t acc;  //accumulator
  volatile uint8_t ON;
  volatile uint8_t HSfreq;     //high speed frequency [1...4Mhz]
  volatile uint32_t deltafreq; //frequency step value
}SG;

Fuse-биты микроконтроллера ATmega16: HIGH = 0×59, LOW = 0×CF – это соответствует тому, что будут запрограммированы следующие биты: OCDEN, SPIEN, BOOTSZ1, BOOTSZ2, SUT1, SUT0.

Понравилась статья? Поделиться с друзьями:

• Назад
• Вперед

Генератор сигналов ATmega16

1. Характеристики
2. Оборудование
3. Крепление
4. Программное обеспечение

• Генерирует синусоидальные, треугольные, пилообразные или прямоугольные волны в звуковой диапазон от 2,0 Гц до 20 кГц,

• Четыре выбираемых диапазона частот:
  1. от 2 до 20 Гц,
  2. от 20 до 200 Гц,
  3. от 200 до 2000 Гц,
  4. от 2 000 до 20 000 Гц,
• Линейная регулировка частоты с помощью потенциометра путем расчета коэффициент делителя (с умножением 8 на 16 бит позиции и деление 32 на 24 бита от тактовой частоты),

• Генерация частоты до 2500 Гц за 256 одиночных шагов и 1 на 1 копия значений R / 2R-8-Bit-DAC выше 2,500 Гц в 2/4/8 раз умножение частоты с уменьшенным разрешением,

• Фильтрация синусоидальных гармоник в двух каскадах RC с 16-ступенчатым переключением конденсаторы, поэтому очень высокое затухание гармоник по всему диапазон частот,

• Генерация частоты, полученная от генератора xtal с делителем и точным расчет частоты,
• ЖК-дисплей 1 на 8 для отображения формы сигнала и частоты,
• Аналоговый и цифровой сигнальный выход с 3 Vpp = 1 Veff,
• Цифро-аналоговый преобразователь с быстрой и недорогой резисторной сетью R/2R, поэтому питание только от простого источника 5 В, без отрицательного питания требуемое напряжение,
• Работает со стандартными компонентами, никаких специальных схем, кроме ATmega16,
• программируется в системе со стандартным интерфейсом ISP6,
9Программное обеспечение 0017 свободно доступно с исходным кодом на ассемблере для скачивания, обширно задокументирован, может быть изменен в соответствии с собственными потребностями.

2.1 Контроллер и обработка сигналов

Источники ввода

• потенциометр для регулировки частоты (использует канал АЦП),
• четыре переключателя для выбора формы сигнала и диапазона частот, а
• интерфейс программирования ISP.

• 8-битный ЦАП (с программным управлением разрешением),
• 4-битное управление аналоговыми переключателями для выбора конденсатора два фильтра RC и
• двунаправленный 8-битный порт данных и три контакта управления ЖК.

2.2 Схема

ЖК-дисплей подключается через стандартный 16-контактный разъем, поэтому его можно подключить в сверху. Шина данных шириной 8 бит подключена к порту C. Биты управления подключены к порту А (биты 5, 6 и 7). Электрический ток для подсветки можно питаться от стабилизированного источника питания 5 В или от нерегулируемое напряжение 9 или 12 В источника питания. Резистор может быть рассчитывается по формуле

Потенциометр 100k для регулировки частоты подключен к Контакт ADC0/PA0. Внутренний АЦП питается через дроссель 22 мкГн. и керамический конденсатор. Опорное напряжение АЦП находится внутри подключен к источнику питания АЦП и заблокирован на выводе AREF конденсатором.

Переключатели S1 и S2 для частотного диапазона и S3 и S4 для формы волны подключены к портам PA1 до PA4. Все входные контакты переключателя внутренне соединены с подтягивающим резистором и имеют высокий потенциал когда переключатель разомкнут.

Цифро-аналоговый преобразователь R/2R состоит из девяти резисторов номиналом 2k20. и восемь 1к10 (1% металопленка) на порт D. Выход ЦАП подключен по 10к к первому аналоговому свитчу 4066 и через другой 10к до второго аналогового коммутатора. Оба переключателя управляют конденсаторами 470 пФ, 1 нФ, 10 нФ и 100 нФ и добавляет их к сеть РК. Подключаемые конденсаторы контролируются контакты порта с PB0 по PB4.

Отфильтрованный RC-сигнал подключается к положительному входному контакту Операционный усилитель FET CA3140, его отрицательный вход соединен с выходной сигнал (усиление = 1). Это буферизирует сигнал с амплитудой 3 Vpp соотв. 1,0 Вэфф и обеспечивает его напрямую или через электролитический конденсатор к выходному разъему.

ATmega16 работает на частоте 16 МГц xtal и двух 18 пФ конденсаторы на входе XTAL1 и выходе XTAL2.

На контактах порта с PB5 по PB7, а также на контакте Reset (через 10k на плюс) подключен стандартный разъем для программирования ISP6, с помощью которого ATmega16 можно запрограммировать в системе.

2.3 ЖК-интерфейс

Если используется ЖК-дисплей типа DIP081, который имеет более крупные символы, чем стандартные ЖК-дисплеи, взаимодействие с разным расстоянием контактов необходимый. Необходимы следующие изменения:

• Размер штифта DIP081 составляет 2 мм, а не 2,54 мм. Этот ЖК-дисплей имеет 18 (2 на 9) вместо обычного 16-контактного штекера.
• Площадь поверхности DIP081 немного больше из-за больший размер символов. Непосредственное размещение этого ЖК-дисплея на печатной плате потребовалось бы больше места на печатной плате.
• Для работы с DIP081, а также с другими ЖК-дисплеями полезно соединить DIP081 с адаптером, который может располагаться поверх штекера.

Для подсветки DIP081 можно выбрать два варианта:

1. Работа с током 150 мА через светодиоды (как указано в техпаспорте), или
2. работа с 60 мА (опция экономии тока).

При 9 В и 60 мА требуется резистор 82 Ом, который должны быть рассчитаны на тепловую мощность 400 мВт (например, стандартная металлическая пленка). Если используется вариант 2, резистор 15 Ом необходимый.

2.4 Блок питания

1. ток, как указано, с 150 мА для подсветка: необходим трансформатор 3,6 ВА или
2. половинный ток с 60 или 70 мА: 1,2 ВА требуется.

2.4.1 Опция 3,6 ВА

Это напряжения и токи при нагрузке 170 мА. (имитируется с это программное обеспечение). Среднее напряжение на электролитическом конденсаторе составляет 12 В. Следовательно, токоограничивающий резистор должен быть

Это напряжения без нагрузки. Напряжение на конденсаторе превышает 16 В, и должны использоваться конденсаторы на 25 или 35 В.

2.4.2 Опция 1,2 ВА

Это напряжения и токи при нагрузке 100 мА. При среднем напряжении чуть выше 9 В ограничение тока резистор должен быть

3.1 Компоновка печатной платы и размещение компонентов

3.1.1 Контроллер и обработка сигналов

Соответствующее размещение компонентов находится здесь:

Все мосты изготовлены из эмалированной меди, пригодной для пайки. провода во избежание короткого замыкания.

3.1.2 ЖК-интерфейс Вот макет платы интерфейса DIP081.

Обратите внимание на более чем необычную нумерацию контактов DIP081 и два не соединенных контакта.

Обратите внимание, что 16-контактный разъем припаян вверх ногами. чтобы поместиться в гнездовой контактный разъем на печатной плате.

3.2 Изображения

Трансформатор 1,2 ВА и 78L05 смонтированы на матричная доска.

3.3 Коробка

Все помещается в красивую маленькую пластиковую коробку с отверстием для встроенный ЖК-дисплей и с переключателями и разъемами типа «тюльпан».

4.1 Предохранители ATmega16

Программирование предохранителей должно производиться с помощью кристалла прикреплены, предпочтительно в пределах установленной системы. В противном случае постпрограммная проверка настроек предохранителя не проходит.

4.2 Обзор программного обеспечения

1. определение значения потенциометра и четыре переключения с последующим расчетом следующего параметра набор,
2. принятие следующего набора параметров во время следующего пересечение нуля генерируемой волны и
3. частотный выход.

4.2.1 Определение значений потенциометра и переключателей

Таймер TC0 запускает преобразования AD. С предделителем 1024 и значение сравнения A 243, с которого начинается преобразование AD 64,04 Гц соотв. время повторения 15,6 мс. сравнение совпадений инициирует преобразование AD и очищает флаг T чтобы предотвратить чтение результатов во время текущих преобразований.

По завершении через 128*13=104 мкс преобразование AD Прерывание по готовности устанавливает флаг T в регистре состояния. Этот удерживает время задержки этим прерыванием чрезвычайно коротким, чтобы не мешать быстрой генерации частоты с соответствующими задержками.

Вне процедуры обслуживания прерывания результат преобразования AD считывается, и 16 из этих измерений суммируются. После всего Проведено 16 измерений (примерно каждые 250 мс) считываются положения переключателя диапазона частот курса и желаемая частота вычисляется 8-на-16 бит умножение. Отсюда следующее значение CTC для частоты генерация с TC1 рассчитывается делением 32 на 24 бита. Если выбрана синусоида, необходимый конденсатор выводится от значения потенциометра и диапазона частот.

В зависимости от переключателей и частоты 2500 Гц или выше, результирующая форма волны (пилообразная, синусоидальная, треугольная или прямоугольник с одной, двумя, четырьмя или восемью волнами за цикл) определенный. Если эта форма кривой отличается от предыдущей используется форма бит флага bSetR2R установлен. Если желаемый частота изменяется, устанавливается бит флага bSetCtc . Дальше обработка этих флагов откладывается до тех пор, пока бит флага bStart сигнализирует о пересечении нуля сгенерированной волны. Пока эта передача не начнется, значения хранятся в SRAM.

4.2.2 Пересечение нуля и перенос сохраненных значений

Если bStart сигнализирует о пересечении нуля флагом bSetR2R консультируется. В этом случае таблица формы кривой в флэш-память копируется в SRAM. Согласно частотные параметры либо

1. по отдельности или
2. каждую секунду или
3. каждый четвертый или
4. каждый восьмой

После передачи значений или если бит флага bSetCtc значение CTC TC1 устанавливается в соответствии с сохраненным значением. С этого момента выводится новая частота. Оба флага очищается, и новые параметры перезаписывают предыдущие.

Из значений CTC и десятичного числа, зависящего от частоты. цифр отображаемая частота рассчитывается с помощью Разделение 40 на 16 бит. Результат оформляется десятичной дробью. точка и с разделителем тысяч и отображаются на ЖК-дисплее, вместе с характером формы волны .

4.2.3 Частотный выход

В зависимости от установленной частоты TC1 производит прерывание запрос на сравнение соответствия A между 512 и 640 000 раз за во-вторых, потому что значения сравнения варьируются от 31 249 до 25. Следующее табличное значение для генерации частоты считывается из таблица в SRAM и записывается в порт DAC. Если последний значение таблицы было прочитано, установлен флаг bStart и таблица начинается сначала.

4.3 Описание и подробности программного обеспечения

Исходный код ассемблера находится здесь для скачивания. Добавьте подпрограммы включения ЖК-дисплея здесь, а также таблицы волновых форм здесь по тому же пути до сборки. Если ваше антивирусное программное обеспечение считает, что файлы *.inc опасные: это простые текстовые файлы, не представляющие опасности в тот случай.

5 Моделирование приложений

Синусоидальная кривая с частотой 2 кГц и разрешением 256 шагов на цикл, без прилагаемых RC-фильтров.

А вот и пила на 5кГц с 64шагами на цикл.

Оба выглядят нормально.

Похвала, сообщения об ошибках, ругань и спам пожалуйста через страница комментариев мне.

©2018 http://www.avr-asm-tutorial.net
