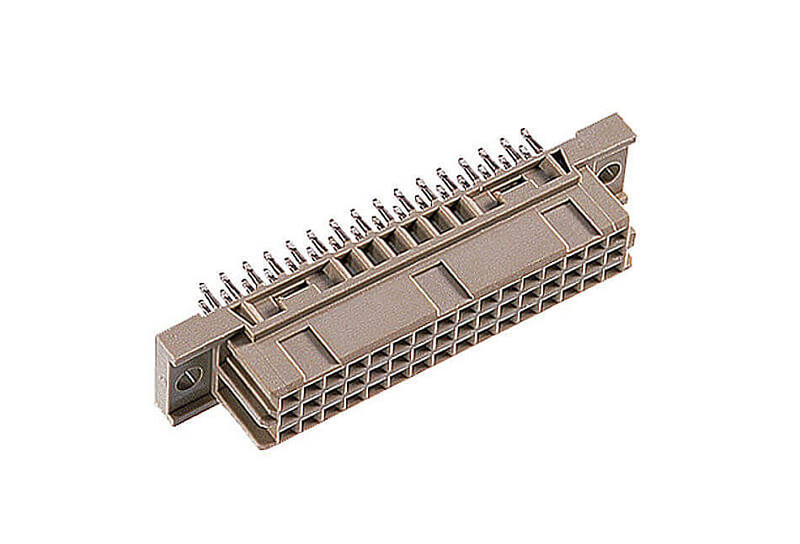

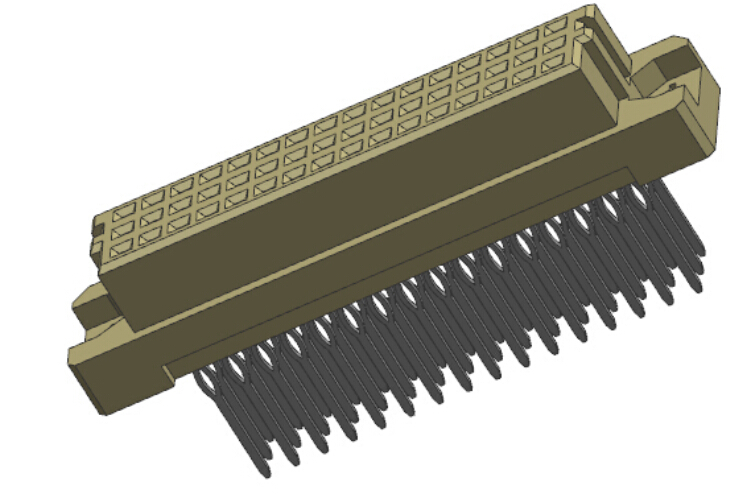

Разъем типа E, EN 60603, DIN 41612, гнездовой, 48 контактов, для монтажа накруткой, 22 мм 69001-877
Connector Type E, EN 60603, DIN 41612, Female, 48 Contacts, Wire-Wrap, 22 mm
ТИП ФАЙЛА
Скачать
Data subject to change without notice
ХАРАКТЕРИСТИКИ ИЗДЕЛИЯ
- Тип изделия: разъемы
- Тип: гнездовая часть разъема с подпружиненными гнёздами
- Подходит для: передние панели
- Количество контактов: 48
- Контактный материал: позолоченное покрытие
- Шаг разъема: 5,08 мм
- Мин. длина пути утечки, контакт-контакт: 3 мм
- Мин.
воздушный зазор, контакт-контакт: 1,6 мм - Макс. ток при 20°C: 6 A
- Максимальное сопротивление контакта: 20 Ом
- Максимальное усилие вставки и извлечения: 75 кг
- Напряжение испытания (Ueff), контакт-контакт: 1,55 кВ
- Напряжение испытания (Ueff), контакт-земля: 1,55 кВ
- Расположение рядов: A; C; E
воздушный зазор, контакт-контакт: 1,6 ммПоставщики в вашем регионе
Ниже приведен список местных поставщиков, которые в настоящее время имеют этот товар на складе:
| Дистрибьютор | Количество | Дата наличия на складе | ||
|---|---|---|---|---|
Информация отсутствует. |
Принадлежности
Винт с цилиндрической головкой, Torx, сталь с никелевым покрытием, M2.5 x 7, 100 шт.
№ в каталоге: 24560-147
Показать изделие
ДОПОЛНИТЕЛЬНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ
Гнездовая/штекерная части разъема типа E стандарта DIN. Класс требований 2 согласно EN 60603 (DIN 41642).
СЕРТИФИКАТЫ
*Указанная цена является ценой за единицу товара и не включает НДС. В зависимости от местных условий плата за упаковку и доставку может не входить в стоимость.
Низкочастотные межплатные разъемы cтандарта DIN 41612
29 июля 2013
Номенклатура межплатных разъемов, доступных со склада КОМПЭЛ, пополнилась разъемами Eurocard производства TE Connectivity.
Данные разъемы соответствуют спецификации DIN 41612 (международный варианты данного стандарта IEC 60603-2 и EN 60603-2), описывающей конструктивные особенности, а также накладывающей требования к механическим и электрическим характеристикам соединителей, используемых в телекоммуникационных стойках.
Стандарт описывает разъемы, которые могут иметь один, два или три ряда контактов, которые обозначаются как строки (ряды) «A», «B» и «C». Контакты двухрядных разъемов расположены в строках «A»+«B» (например для серии Type B) или «A»+«C» (например для серии Type C, средний ряд при этом отсутствует). Разъемы могут иметь 16 (Half Size — «половинный» размер) или 32 (Standard Size — стандартный размер) столбца, что позволяет получить широкую номенклатуру соединителей с общим числом контактов: 16, 32, 48, 64 или 96. Контакты этих разъемов расположены по сетке с шагом 2.54 мм.
Складская программа КОМПЭЛ представлена разъемами серии «Type C» со следующими параметрами:

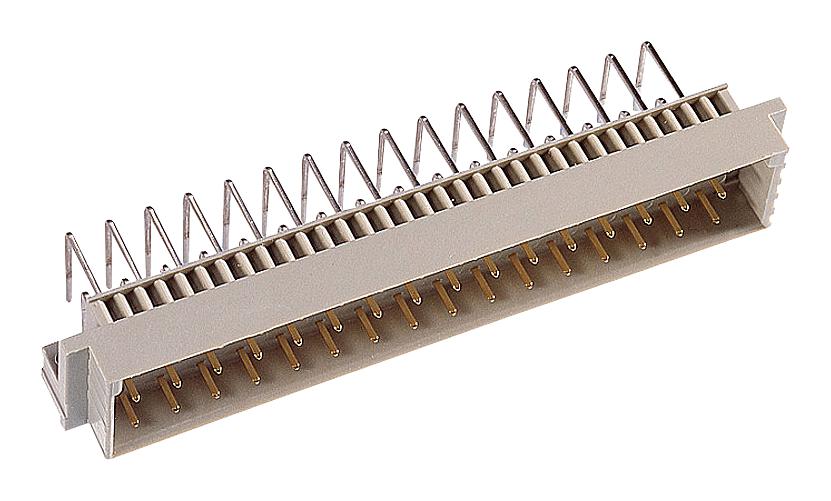

| Тип соединителя | Типоразмер | Ряды | Контакты | DIN-уровень* | Наименование для заказа |
| Вилка, угловая | Half Size (C/2) | A+B+C | 48 | DIN Level II | 8-1393644-0 |
| Розетка, вертикальная | Half Size (C/2) | A+B+C | 48 | DIN Level II | 2-1393641-5 |
| Вилка, угловая | Standard Size (C) | A+C | 64 | DIN Level II | 9-1393644-4 |
| Розетка, вертикальная | Standard Size (C) | A+C | 64 | DIN Level II | 9-1393640-3 |
| Вилка, угловая | Standard Size (C) | A+B+C | 96 | DIN Level II | 9-1393644-1 |
| Розетка, вертикальна | Standard Size (C) | A+B+C | 96 | DIN Level II | 9-1393640-2 |
*Соответсвие DIN-уровня механическим и электрическим параметрам представлено в приложении DIN 41612.
pdf
Разъемы Eurocard от TE Connectivity являются физическим (механическим) уровнем реализации таких компьютерных шин, как: VMEbus, FUTUREBUS, MULTIBUS,VXIBus и NuBus. Крейт (крепежная конструкция) и печатная плата с разъемами Eurocard — являются базовыми узлами при построении стандартных модулей 3U и 6U, используемых в телекоммуникационных стойках.
- Рабочее напряжение: 250 В AC;
- Рабочий ток: 1.5 А;
- Диэлектрическая прочность изоляции: 1000 В AC;
- Контактное сопротивление: 15 мОм;
- Диапазон рабочих температур: -55…125°C;
- Соответствие стандартам: DIN 41612 и IEC 60603-2
Дополнительные материалы/Техническая документация
- Рекомендации по использованию разъемов Eurocard (0.43 Мб)
- Складская программа КОМПЭЛ (0.19 Мб)
- Техническая документация на разъемы Eurocard (2.08 Мб)
- DIN 41612 (0.20 Мб)
- Краткий каталог разъемов Eurocard от TE Connectivity (1. 30 Мб)
30 Мб)•••
Товары
| Наименование | |
|---|---|
| 2-1393641-5 (TE)
V42254B2202C480 (TE) | |
| 650907-5 (TE)
| |
| 8-1393644-0 (TE)
V42254B1200C480 (TE) | |
| 9-1393640-2 (TE)
V42254B2201C960 (TE) | |
| 9-1393640-3 (TE)
V42254B2201C963 (TE) | |
| 9-1393644-1 (TE)
V42254B1200C960 (TE) | |
| 9-1393644-4 (TE)
Con 9-1393644-4 (TE) |
org/Product” data-pid=”XFy5″>DIN 41612 » Примечания по электронике
Разъем DIN 41612 был и остается основным разъемом для электронной промышленности, соединяющим карты с кабельными формами и другими платами.
Технология разъемов Включает:
Основные сведения о разъемах
Типы разъемов
Технические характеристики
Выбор правильного разъема
разъем D-типа
Разъем питания МЭК
Разъем разъема
разъем XLR
разъем IDC
Соединитель края печатной платы
Разъем DIN 41612

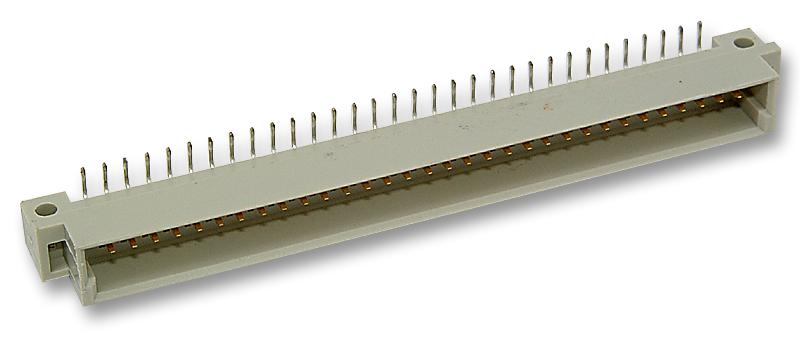

Разъем DIN 41612 является стандартным отраслевым разъемом, широко используемым для подключения плат, модулей к другой плате, например к материнской плате в системе.
Разъем соответствует стандарту DIN 41612 — DIN — это Немецкий институт нормирования, т. е. Немецкий институт стандартизации. Ввиду популярности разъема и его использования во всем мире, стандарт был принят другими органами и может называться IEC 60603-2 и EN 60603-2. Несмотря на это принятие, разъем по-прежнему известен как разъем DIN 41612.
Разъем DIN 41612 находит особое применение в системах с открытой архитектурой, где карты, модули и системы стоек могут быть получены от различных производителей и поставщиков. Чтобы это работало, различные элементы от разных производителей должны надежно соединяться, а для этого требуется стандартный разъем.
Разъем DIN 41612 широко используется в системах от шины VME до шины VXI, Multibus, Futurebus и многих других. Он используется для многих приложений Eurocard. Для тестирования и контрольно-измерительных приборов он используется в PXI.
Что такое разъем DIN 41612: основы
Разъем DIN 41612 представляет собой разъем с большим числом контактов, подходящий для подключения карт к материнским платам в системах на основе шины.
Разъемы имеют контакты, расположенные рядами, обычно один, два или три, причем два и три являются наиболее распространенными. Эти ряды помечены буквами a, b и c, например, штифт может иметь номер 21a или 22b и т. д., в зависимости от положения и ряда.
Обычно ряды имеют 16 или 32 контакта в ряду, что позволяет перестановку 16, 32, 48, 64 или 96 контактов. Шаг контактов составляет 0,1 дюйма (2,54 мм).
Определено усилие вставки и извлечения, и доступны три класса прочности.
Для упрощения конструкции материнских плат и т.п. гнездовые разъемы DIN 41612 имеют варианты контактов с прессовой посадкой, а не контакты под пайку. Это помогает избежать теплового удара по объединительной плате во время производства.
Разъем DIN 41612 используется в этом шасси PXIТип разъема DIN 41612
Существует несколько различных типов разъемов DIN 41612, которые упоминаются в технических описаниях. К ним относятся типы B, C, D, F, M, Q и R. Существуют также стандартные размеры DIN, а также половинные, третьи и расширенные размеры для удовлетворения всех требований, предъявляемых различными производителями оборудования.
| Типы разъемов DIN 41612 | |||
|---|---|---|---|
| Тип разъема Обозначение | Вилка / Штифты | Розетка | Конфигурация контактов |
| Б | Прямоугольный | Прямой | 2 х 32 |
| С | Прямоугольный | Прямой | 3 х 32 |
| Р | Прямоугольный | 3 х 32 | |
Классы/уровни разъема DIN 41612
Разъем DIN41612 классифицируется в соответствии со стандартом разъема. Можно использовать два разных стандарта МЭК, а именно МЭК 60-603 и МЭК 61 076-4 113. Каждый из них предусматривает немного разные условия испытаний, но в обоих случаях класс 1 или уровень 1 обеспечивают высочайшее качество и надежность. Они явно дороже, и это в основном из-за более толстого позолоты на контактах.
- МЭК 60 603-2:
- Класс 1/Уровень 1 DIN 41612: Это наиболее прочная форма соединителя DIN 41612, и для этого соединитель подвергается 250 циклам сопряжения, затем он подвергается воздействию газа с использованием диоксида серы в течение 10 дней, а затем еще 250 циклов сопряжения. После этого не должно быть визуального истирания контактного материала и функционального нарушения, т.е. увеличения контактного сопротивления.
- Класс 2/уровень 2 DIN 41612: Это следующий уровень в ассортименте разъемов. Соединитель проходит 200 циклов соединения, затем 4 дня подвергается воздействию газа с использованием диоксида серы, а затем еще 200 циклов соединения. После этого не должно быть визуального истирания контактного материала и функционального нарушения, т.е. увеличения контактного сопротивления.
- Класс 3/Уровень 3 DIN 41612: Это самый низкий уровень соединителя, для которого соединитель способен выдержать 50 циклов сопряжения, а затем подвергается визуальному осмотру, при котором не должно быть видимых признаков износа. , и не должно быть никакой функциональной деградации.
- IEC 61 076-4-113:
- Класс 1/уровень 1 DIN 41612: Опять же, этот уровень или класс является наиболее надежной формой соединителя DIN 41612 в этом режиме испытаний. Соединитель проходит 250 циклов сопряжения, затем подвергается воздействию газа с использованием диоксида серы в течение 10 дней, а затем подвергается еще 250 циклам сопряжения. После этого не должно быть визуального истирания контактного материала и функционального нарушения, т.е. увеличения контактного сопротивления.
- Класс 2/уровень 2 DIN 41612: Этот уровень соединителя не соответствует той же спецификации, и в результате он дешевле. Для тестирования тип разъема подвергается 125 циклам сопряжения, затем он подвергается воздействию газа с использованием диоксида серы в течение 4 дней, а затем подвергается еще 125 циклам сопряжения. После этого не должно быть визуального истирания контактного материала и функционального нарушения, т. е. увеличения контактного сопротивления.
, и не должно быть никакой функциональной деградации.
е. увеличения контактного сопротивления.Обычно, когда упоминаются классы или уровни DIN 41612, это относится к режиму тестирования IEC 60 603-2, хотя некоторые производители предлагают соединители, классифицируемые по обоим режимам.
Обычно класс 1 является высшим и используется для авиационных и военных приложений, класс 2 — для промышленного применения, а класс 3 — для более общего использования, где количество вставок может быть небольшим и где надежность не так критична.
Больше электронных компонентов:
Батареи
конденсаторы
Соединители
Диоды
полевой транзистор
Индукторы
Типы памяти
Фототранзистор
Кристаллы кварца
Реле
Резисторы
ВЧ-разъемы
Переключатели
Технология поверхностного монтажа
Тиристор
Трансформеры
Транзистор
Клапаны/трубки
Вернуться в меню “Компоненты”. . .
Разъемы DIN 41612 | Adam Tech
Разъемы Adam Tech DIN 41612 представляют собой универсальный набор разъемов для печатных плат, состоящий из двух частей, с функциями, полезными для многих приложений, включая соединения для сменных плат и проводки на задней панели, крепление печатных плат к печатным платам и периферийные соединения для внешних интерфейсов.
Особенности включают в себя множество размеров и стилей корпуса с опциями, которые включают выборочную нагрузку на контакты, замыкающие и размыкающие контакты, выбор длины контактного провода и варианты контактного покрытия с расстоянием между осями 0,100 дюйма [2,54 мм] или 0,200 дюйма [5,08 мм].
Все продукты этой категории соответствуют требованиям RoHS и REACH
Посмотреть

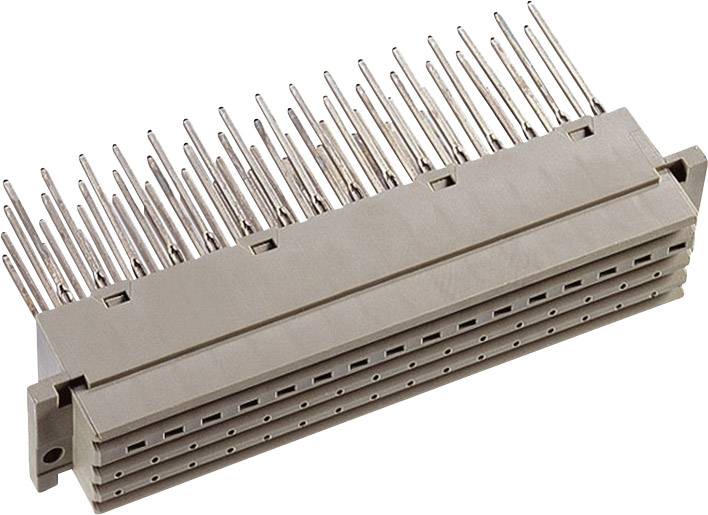

| Фото продукта | Номер детали | Сопрягаемые детали | Пол | Положения контактов | Монтажная ориентация | Тип кузова | Осевая линия | Клеммы | Опции | Техническое описание / 3D-модель | Образец для заказа |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ДИН-240ФР-Л44-А1 | Женщина | 4 ряда: 100, 128, 160, 200, 240 | Угловое крепление для печатной платы | Длинный корпус (4 ряда): загружен A, B, C и D | . 100″ | 0,157-дюймовый хвостовик под пайку | Посмотреть | Посмотреть | |||
| DIN-240MS-L44-A1 | Мужской | 4 ряда: 100, 128, 160, 200, 240 | Прямое крепление для печатной платы | Длинный корпус (4 ряда): загружен A, B, C и D | .100″ | 0,157-дюймовый хвостовик под пайку | Высокотемпературный изолятор | Посмотреть | Посмотреть | ||
| DIN-32FR-S22-A1C1 | Женщина | 2 ряда: 16, 32 | Угловое крепление для печатной платы | Длинный корпус (2 ряда): с загрузкой A и B | .100″ | 0,157-дюймовый хвостовик под пайку | Посмотреть | Посмотреть | |||
| DIN-32FS-S22-A1C1 | Женщина | 2 ряда: 16, 32 | Прямое крепление для печатной платы | Длинный корпус (2 ряда): с загрузкой A и B | . 100″ | 0,157-дюймовый хвостовик под пайку | Просмотр | Посмотреть | |||
| DIN-32MR-S22-A1C1 | Мужской | 2 ряда: 16, 32 | Угловое крепление для печатной платы | Длинный корпус (2 ряда): с загрузкой A и B | .100″ | 0,157-дюймовый хвостовик под пайку | Посмотреть | Просмотр | |||
| DIN-32MS-S22-A1C1 | Мужской | 2 ряда: 16, 32 | Прямое крепление для печатной платы | Длинный корпус (2 ряда): с загрузкой A и B | .100″ | 0,157-дюймовый хвостовик под пайку | Посмотреть | Посмотреть | |||
| ДИН-48ФР-С33-А1С1 | Женщина | 3 ряда: 16, 32, 48 | Угловое крепление для печатной платы | Короткий кузов (3 ряда): загружен A, B и C | .100″ | 0,157-дюймовый хвостовик под пайку | Посмотреть | Посмотреть | |||
| DIN-48FS-S33-A1C1 | Мужской | 3 ряда: 16, 32, 48 | Прямое крепление для печатной платы | Короткий кузов (3 ряда): загружен A, B и C | . 100″ | 0,157-дюймовый хвостовик под пайку | Посмотреть | Посмотреть | |||
| ДИН-48МР-С33-А1С1 | Мужской | 3 ряда: 16, 32, 48 | Угловое крепление для печатной платы | Короткий кузов (3 ряда): загружен A, B и C | .100″ | 0,157-дюймовый хвостовик под пайку | Посмотреть | Посмотреть | |||
| DIN-48MS-S33-A1C1 | Мужской | 3 ряда: 16, 32, 48 | Прямое крепление для печатной платы | Короткий кузов (3 ряда): загружен A, B и C | .100″ | 0,157-дюймовый хвостовик под пайку | Посмотреть | Посмотреть | |||
| DIN-64FR-L22-A1C1 | Женщина | 2 ряда: 32, 64 | Угловое крепление для печатной платы | Длинный корпус (2 ряда): с загрузкой A и B | .100″ | 0,157-дюймовый хвостовик под пайку | Посмотреть | Посмотреть | |||
| DIN-64FS-L22-A1C1 | Женщина | 2 ряда: 32, 64 | Прямое крепление для печатной платы | Длинный корпус (2 ряда): с загрузкой A и B | . 100″ | 0,157-дюймовый хвостовик под пайку | Посмотреть | Посмотреть | |||
| DIN-64MR-L22-A1C1 | Мужской | 2 ряда: 32, 64 | Угловое крепление для печатной платы | Длинный корпус (2 ряда): с загрузкой A и B | .100″ | 0,157-дюймовый хвостовик под пайку | Посмотреть | Посмотреть | |||
| DIN-64MS-L22-A1C1 | Мужской | 2 ряда: 32, 64 | Прямое крепление для печатной платы | Длинный корпус (2 ряда): с загрузкой A и B | .100″ | 0,157-дюймовый хвостовик под пайку | Посмотреть | Посмотреть | |||
| ДИН-96ФР-Л33-А1С1 | Женщина | 3 ряда: 32, 64, 96 | Угловое крепление для печатной платы | Длинный кузов (3 ряда): с нагрузкой A и C | .100″ | 0,157-дюймовый хвостовик под пайку | Посмотреть | Посмотреть | |||
| DIN-96FS-L33-A1C1 | Женщина | 3 ряда: 32, 64, 96 | Прямое крепление для печатной платы | Длинный кузов (3 ряда): с нагрузкой A и C | . 100″ | 0,157-дюймовый хвостовик под пайку | Посмотреть | Посмотреть | |||
| ДИН-96МР-Л33-А1С1 | Мужской | 3 ряда: 32, 64, 96 | Угловое крепление для печатной платы | Длинный кузов (3 ряда): A и C с нагрузкой | .100″ | 0,157-дюймовый хвостовик под пайку | Посмотреть | Посмотреть | |||
| ДИН-96МС-Л33-А1С1 | Мужской | 3 ряда: 32, 64, 96 | Прямое крепление для печатной платы | Длинный корпус (3 ряда): загружен A, B и C | .100″ | 0,157-дюймовый хвостовик под пайку | Посмотреть | Посмотреть |
| Номер детали | ДИН-240ФР-Л44-А1 |
|---|---|
| Пол | Женщина |
| Положения контактов | 4 ряда: 100, 128, 160, 200, 240 |
| Монтажная ориентация | Угловое крепление для печатной платы |
| Тип корпуса | Длинный корпус (4 ряда): загружен A, B, C и D |
| Осевая линия | . 100″ |
| Клеммы | 0,157-дюймовый хвостовик под пайку |
| Опции | |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Номер детали | DIN-240MS-L44-A1 |
| Пол | Мужской |
| Положения контактов | 4 ряда: 100, 128, 160, 200, 240 |
| Монтажная ориентация | Прямое крепление для печатной платы |
| Тип корпуса | Длинный корпус (4 ряда): загружен A, B, C и D |
| Осевая линия | .100″ |
| Клеммы | 0,157-дюймовый хвостовик под пайку |
| Опции | Высокотемпературный изолятор |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Номер детали | DIN-32FR-S22-A1C1 |
| Пол | Женщина |
| Положения контактов | 2 ряда: 16, 32 |
| Монтажная ориентация | Угловое крепление для печатной платы |
| Тип корпуса | Длинный корпус (2 ряда): с загрузкой A и B |
| Осевая линия | . 100″ |
| Клеммы | 0,157-дюймовый хвостовик под пайку |
| Опции | |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Номер детали | DIN-32FS-S22-A1C1 |
| Пол | Женщина |
| Положения контактов | 2 ряда: 16, 32 |
| Монтажная ориентация | Прямое крепление для печатной платы |
| Тип корпуса | Длинный корпус (2 ряда): с загрузкой A и B |
| Осевая линия | .100″ |
| Клеммы | 0,157-дюймовый хвостовик под пайку |
| Опции | |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Номер детали | DIN-32MR-S22-A1C1 |
| Пол | Мужской |
| Положения контактов | 2 ряда: 16, 32 |
| Монтажная ориентация | Угловое крепление для печатной платы |
| Тип корпуса | Длинный корпус (2 ряда): с загрузкой A и B |
| Осевая линия | . 100″ |
| Клеммы | 0,157-дюймовый хвостовик под пайку |
| Опции | |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Номер детали | DIN-32MS-S22-A1C1 |
| Пол | Мужской |
| Положения контактов | 2 ряда: 16, 32 |
| Монтажная ориентация | Прямое крепление для печатной платы |
| Тип корпуса | Длинный корпус (2 ряда): с загрузкой A и B |
| Осевая линия | .100″ |
| Клеммы | 0,157-дюймовый хвостовик под пайку |
| Опции | |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | DIN-48FR-S33-A1C1 |
| Пол | Женщина |
| Положения контактов | 3 ряда: 16, 32, 48 |
| Монтажная ориентация | Угловое крепление для печатной платы |
| Тип корпуса | Короткий кузов (3 ряда): загружен A, B и C |
| Осевая линия | . 100″ |
| Клеммы | 0,157-дюймовый хвостовик под пайку |
| Опции | |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Номер детали | DIN-48FS-S33-A1C1 |
| Пол | Мужской |
| Положения контактов | 3 ряда: 16, 32, 48 |
| Монтажная ориентация | Прямое крепление для печатной платы |
| Тип корпуса | Короткий кузов (3 ряда): загружен A, B и C |
| Осевая линия | .100″ |
| Клеммы | 0,157-дюймовый хвостовик под пайку |
| Опции | |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | ДИН-48МР-С33-А1С1 |
| Пол | Мужской |
| Положения контактов | 3 ряда: 16, 32, 48 |
| Монтажная ориентация | Угловое крепление для печатной платы |
| Тип корпуса | Короткий кузов (3 ряда): загружен A, B и C |
| Осевая линия | . 100″ |
| Клеммы | 0,157-дюймовый хвостовик под пайку |
| Опции | |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Номер детали | ДИН-48МС-С33-А1С1 |
| Пол | Мужской |
| Положения контактов | 3 ряда: 16, 32, 48 |
| Монтажная ориентация | Прямое крепление для печатной платы |
| Тип корпуса | Короткий кузов (3 ряда): загружен A, B и C |
| Осевая линия | .100″ |
| Клеммы | 0,157-дюймовый хвостовик под пайку |
| Опции | |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Номер детали | DIN-64FR-L22-A1C1 |
| Пол | Женщина |
| Положения контактов | 2 ряда: 32, 64 |
| Монтажная ориентация | Угловое крепление для печатной платы |
| Тип корпуса | Длинный корпус (2 ряда): с загрузкой A и B |
| Осевая линия | . 100″ |
| Клеммы | 0,157-дюймовый хвостовик под пайку |
| Опции | |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Номер детали | DIN-64FS-L22-A1C1 |
| Пол | Женский |
| Положения контактов | 2 ряда: 32, 64 |
| Монтажная ориентация | Прямое крепление для печатной платы |
| Тип корпуса | Длинный корпус (2 ряда): с загрузкой A и B |
| Осевая линия | .100″ |
| Клеммы | 0,157-дюймовый хвостовик под пайку |
| Опции | |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | DIN-64MR-L22-A1C1 |
| Пол | Мужской |
| Положения контактов | 2 ряда: 32, 64 |
| Монтажная ориентация | Угловое крепление для печатной платы |
| Тип корпуса | Длинный корпус (2 ряда): с загрузкой A и B |
| Осевая линия | . 100″ |
| Клеммы | 0,157-дюймовый хвостовик под пайку |
| Опции | |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Номер детали | DIN-64MS-L22-A1C1 |
| Пол | Мужской |
| Положения контактов | 2 ряда: 32, 64 |
| Монтажная ориентация | Прямое крепление для печатной платы |
| Тип корпуса | Длинный корпус (2 ряда): с загрузкой A и B |
| Осевая линия | .100″ |
| Клеммы | 0,157-дюймовый хвостовик под пайку |
| Опции | |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | ДИН-96ФР-Л33-А1С1 |
| Пол | Женщина |
| Положения контактов | 3 ряда: 32, 64, 96 |
| Монтажная ориентация | Угловое крепление для печатной платы |
| Тип корпуса | Длинный кузов (3 ряда): с нагрузкой A и C |
| Осевая линия | . 100″ |
| Клеммы | 0,157-дюймовый хвостовик под пайку |
| Опции | |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | DIN-96FS-L33-A1C1 |
| Пол | Женщина |
| Положения контактов | 3 ряда: 32, 64, 96 |
| Монтажная ориентация | Прямое крепление для печатной платы |
| Тип кузова | Длинный кузов (3 ряда): с нагрузкой A и C |
| Осевая линия | .100″ |
| Клеммы | 0,157-дюймовый хвостовик под пайку |
| Опции | |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Фото продукта | |
| Номер детали | ДИН-96МР-Л33-А1С1 |
| Пол | Мужской |
| Положения контактов | 3 ряда: 32, 64, 96 |
| Монтажная ориентация | Угловое крепление для печатной платы |
| Тип корпуса | Длинный кузов (3 ряда): с нагрузкой A и C |
| Осевая линия | . 100″ |
| Клеммы | 0,157-дюймовый хвостовик под пайку |
| Опции | |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
| Номер детали | ДИН-96МС-Л33-А1С1 |
| Пол | Мужской |
| Положения контактов | 3 ряда: 32, 64, 96 |
| Монтажная ориентация | Прямое крепление для печатной платы |
| Тип корпуса | Длинный корпус (3 ряда): загружен A, B и C |
| Осевая линия | .100″ |
| Клеммы | 0,157-дюймовый хвостовик под пайку |
| Опции | |
| Техническое описание / 3D-модель | |
| Образец заказа | |
| | |
Заявление об ограничении ответственности
Все технические характеристики, заявления, информация и данные, размещенные на этом веб-сайте, могут быть изменены.
