Почему колонки Radiotehnika S-90 большинство считает дровами?! Стоит ли их покупать в 2019?

О, воспоминания пошли.

Зарисовке этой пара месяцев...

______________________________________________________

S- 90

Я хотел бы рассказать, за что она так любима….

Далёкий уже 1978 год. Затерянный на краю чернозёмной зоны и Курской магнитной аномалии городок с населением около 70 000 человек. Молодой, 57 года рождения, город Советско-Болгарской дружбы, ни чем не примечательная жизнь районного, горняцкого центра. Разве только современным планированием, лесом на краю, огромным прудом, простирающимся вдоль всех домов, взрывами на руднике по пятницам, окрашивающими всё окрестное в рыжий цвет кварцита да небольшому количеству болгар, привезённых по обмену с детьми, жвачкой, кроссовками, презервативами и Балкантоном.

Подросток, истово любящий музыку, проживающий в пятом микрорайоне, на пятом этаже выходящим на лес и соседскую пятиэтажку. Лето, неспешно плывущие облака, не тявкающие собаки, окончен 8 класс и полная безмятежность.

Роскошный электрофон Аккорд-203 привычно поприветствовал красной лампочкой. Его солидные, шпонированные корпуса ласкали взгляд неискушённого адепта прекрасного, своей матовой поверхностью. Отдельно снимающаяся акустика с серым грилем, привычно была вынесена на балкон, любовно отряхнута от пыли пластинка с Анциферовой. Внимательно колупнута игла – есть ли звук? Старшие говорили, что делать это надо тыльной стороной руки – там нежнее кожа и меньше риск повредить иглу. Или мизинчиком, да.

Микрорайон на краю леса притих, мальчишка всегда ставил пластинки в 12 часов дня. Ну, потому что потом обед, потом будут повторять «Четыре танкиста и собака» и тогда стихнут все и вся.

И вот, когда роскошная певица и интересная женщина, была уже готова жизнерадостно прокричать – «всегда быть рядом не могут люди», вдруг, из окна напротив донёсся рык –

Хе рейте Хо лейте Хе рейте имарейте Чин, Чин Чингисхан!

Взрыв, смерть Мао, появление старьёвщика на лошади с сосульками и свистками, всё померкло. Жалобно скулящая Анциферова, непременный атрибут каждого двора – мужики за столом, азартно забивающие козла, запивая это тремя семёрками, взросляки ковыряющиеся в внутри мопеда , все, включая ворон задрали головы к крайнему окну в 45 – ом доме.

Из армии вернулся Ромка. И он купил Эс-90.

Этот восторг заполнял всё пространство микрорайона. Даже обитатели смп-ского дома, гордящиеся тем, что их дом был из белого плитняка и те с изумлением прислушивались – вроде не пятница, для взрыва рановато.

Генка из второго подъезда, единственный кто знал химию и умел из замазки для межпанельных швов приготовить почти настоящую жвачку, жители бандитского дома с примыкающим к нему магазином «Овощи-фрукты», где на крыше лежало много стеклянных трубок от неонки и державшие этот общак под контролем, окрестные голуби, сидевшие на табуретках матроны, охраняющие сушившееся бельё, короче все разумные существа с изумлением увидели чудо.

Огромный динамик, непонятного монстра, высовывающийся из-за занавески и исторгающий прекрасную басовую партию.

Чудо, перевернувшее наше представление о потоке частиц звуковой волны отдельно принадлежащей индивидууму – 35АС-01.

Это сейчас можно с презрением говорить – барахло мол, не играет.

Это потом, буквально через год, парнишка купил стерео Вега 117 и познакомился с акустикой от Эстонии.

Это сейчас огромный выбор всего и вся.

Это потом, учась в РРТИ, парнишка открыл для себя Ломо, Кинап, бас гитару, женщину и многое, многое другое.

А тогда, когда снисходительный Ромка наконец впустил его с друзьями в свою комнату и демонстрировал как фазоинвертор гасит зажжёную спичку, тогда, прекрасней акустики на свете не было.

Это была первая в стране акустика, с претензией на серьёзный звук. Помните.

Колонки Радиотехника S90, схемы на 35АС-212, S90, S90B, S90D, S90F, S-90E и S-100D

На данной страничке приведены принципиальные схемы акустических систем Радиотехника (Radiotehnika) класса S90, схема 35АС-212, S90, S90B, S90D, S90F, S-90E. S-100D, описание, параметры и фото.

Довольно качественная акустика советских времен, после небольших доработок и реставрации с уверенностью можно сказать что даст фору многим современным акустическим системам.

Если у вас завалялись подобные акустические системы или вы купили их где-небудь по дешевке, то приведите их в порядок и они еще долго будут вас радовать мощными басами, насыщенными средними и высокими частотами в музыкальных произведениях разных стилей и направления!

Акустическая система S-90 (первая модель)

Рис. 1. Внешний вид колонок Radiotehnika S-90.

В акустической системе имеются два ступенчатых регулятора уровня воспроизведения раздельно для средних и высоких частот в диапазонах от 500 до 5000 Гц и от 5 до 20 кГц соответственно.

Оба регулятора имеют по три фиксированных положения: "0","-3дБ" и "-6 дБ". В положении "0" сигнал с разделительного фильтра подается нп соответствующую головку непосредственно. В положениях "-3 дБ" и "-6 дБ" сигнал ослаблен относительно положения "0" на 1. 4 и 2 раза соответственно.
При соответствующем спектральном составе программы переключением регулятора изменяют тембральную окраску звучания.

Паспортные технические характеристики S-90:

Паспортная мощность
90 Вт
Номинальная мощность 35 Вт
Номинальное электрическое сопротивление 4 Ом
Диапазон воспроизводимых частот 31.5-20000 Гц
Номинальное звуковое давление 1.2 Па
Габаритные размеры АС 360x710x285 мм
Масса АС не более 30 кг

Рис. 2. Принципиальная схема акустических колонок S90 35АС-212.

Акустическая система S-90 35АС-1

Рис. 3. Акустическая система Радиотехника S-90 35АС-1, внешний вид, фото.

Рис. 4. Принципиальная схема АС Radiotehnika S90 35АС-1.

Акустическая система Radiotehnika S-90B

Рис. 5. Внешний вид акустических систем Радиотехника S-90B.

Акустическая система S-90D

Рис. 6. Внешний вид акустических колонок Radiotehnika S-90D.

В АС имеется индикация перегрузки головок громкоговорителей. Регуляторы, расположенные на лицевой панели АС, дают возможность плавно регулировать уровень звукового давления высокочастотной и среднечастотной головок громкоговорителя в пределах от 0 до минус 6 дБ.

Есть еще модель акустической системы "S-100D", в ней применена среднечастотная головка 30 ГДС-3 с магнитной жидкостью MAHID, что позволяет повысить паспортную мощность акустической системы до 100 Вт. В остальном конструкции "S-90D" и "S-100D" аналогичны.

Для работы АС необходимо подключить к усилителю, имеющему на выходе каждого канала наибольшую (максимальную) мощность в пределах от 50 до 150 Вт.

Если при работе АС начинают светиться индикаторы ПЕРЕГРУЗКА, то следует уменьшить уровень подаваемого на нее входного сигнала (регулятором громкости в усилителе, к которому подключена АС).

Паспортные технические характеристики S-90D:

Паспортная электрическая
мощность "S-90D"/"S100-D" не менее
90 Вт 100 Вт
Номинальная электрическая мощность 35 Вт
Номинальное электрическое сопротивление 8 Ом
Диапазон воспроизводимых частот не уже 25-25000 Гц
Характеристическая чувствительность
в диапазоне частот 100-8000 Гц,
при мощности 1 Вт, не менее
89 дБ
Габаритные размеры АС 360x710x286 мм
Масса АС не более 23 кг

На рисунке ниже изображена принципиальная схема колонок S90D.

Рис. 7. Принципиальная схема АС Радиотехника S90D.

Акустическая система S-90F

Рис. 8. Внешний вид акустических систем Радиотехника S-90F.

Акустическая система S-90E

Рис. 9. Принципиальная схема колонок S-90E 35АС-012.

Подготовлено коллективом сайта RadioStorage.net.

S 90 - Аудиотехника - OLX.ua

2 500 грн.

Договорная

Кривой Рог, Ингулецкий

Сегодня 04:59

Павлоград Вчера 18:56

Белгород-Днестровский 17 авг.

Radiotehnika S-90 New version

Технические характеристики:

Характеристики:
Состав комплекта: 2 громкоговорителя
Тип: напольная, пассивная, фазоинверторного типа
Количество полос: 3
Количество динамиков: 3
Рекомендуемая мощность усилителя: 50-300 Вт
Чувствительность: 89 дБ
Номинальное сопротивление: 8 Ом
Диапазон частот: 25-25000 Гц
Частота кроссовера: 500 Гц, 5 кГц
Съемная решетка: да
Варианты отделки: черный, тёмная вишня
Размеры (ВхШхГ): 800x320x310 мм
Вес одной штуки: 23 кг
Гарантия: 1 год

Есть в наличии во всех цветах!

Бесплатная доставка по России!
Подарок к каждому заказу!

Купите этот товар по клубной цене!

Чтобы увидеть клубные цены, Вам нужно вступить в «Клуб покупателей магазина «АудиоТехника».

*Это займет меньше минуты, просто заполните мини-анкету и авторизуйтесь на сайте.

Вступить в клуб


Описание

Radiotehnika SM-300 - это всем известная S-90 улучшенная и доработанная.

Получившая в свое время широкую популярность акустика S-90, улучшенная и доработанная, снова выпускается на заводе Radiotehnika. В обновленной модели звук стал еще лучше, чем прежде, за счет усовершенствования динамических головок и ряда других конструктивных изменений. Колонки стали мощнее и немного больше по размеру, этим и обусловлено изменение их названия на SM-300, ведь теперь вместо привычных 90 Вт акустика способна выдерживать нагрузку усилителя до 300 Вт, а появившаяся в названии буква «М» означает «модифицированные», т.е. усовершенствованные. Колонки выполнены из качественных материалов, на высоком уровне осталось и качество сборки. Корпуса колонок, теперь выполнены из более дорогой плиты «МДФ», в отличие от «Фанеры» которая использовалась при построении корпусов у S-90х, плита МДФ не «гудит», что привело к значительному улучшению качества звучания. Сзади АС появились современные позолоченные винтовые разъемы. Небольшие изменения коснулись и дизайна. Колонки получили современную матерчатую фронтальную решетку и три более мощных фазоинвертора, вместо одного, ведь динамики данной АС стали в несколько раз мощнее, чем у предшествующей модели, а в остальном дизайн и конструкция этих АС сохранили в себе все черты и традиции старых добрых S-90. Неизменным остался и регулятор ВЧ и СЧ частот на передней панели АС. Диффузоры динамиков по-прежнему изготавливаются из целлюлозы, что лишний раз подчеркивает принадлежность данных АС к высокому классу. По звучанию колонки стали еще лучше и это не удивительно, ведь технологии шагнули далеко вперед со времен выпуска S-90х. Колонки имеют чистый прозрачный звук и мягкий глубокий бас, которым может похвастаться далеко не каждая акустическая система. Как и прежде колонки производятся на заводе акустических систем AO «VEF Radiotehnika RRR» в Латвии, отсюда и неизменное качество исполнения этих акустических систем. Новая модель имеет два варианта отделки: «чёрный» и «тёмная вишня». Большим преимуществом данной модели является ее доступная цена, но по качеству звучания она изрядно превосходит акустику даже из более дорогих ценовых сегментов.

характеристики, схема. Колонки своими руками

Меломаны постоянно заводят споры о том, какую акустическую систему выбрать для комфортного прослушивания музыки в домашних условиях. И это неспроста: весь контингент разделился на два лагеря. Первые считают, что стоит выложить кругленькую сумму за покупку крутой Hi-Fi (или того лучше Hi-End) системы, чтобы быть счастливым и забыть о головных болях насчет этой темы на всю оставшуюся жизнь. Но есть и те, кто не готов отдать накопления всей своей жизни за дорогую акустику (вместо положенного автомобиля или квартиры), поэтому и считают лучшим вариантом приобретение более простой аппаратуры либо же доработку старой доброй классики до хорошего звучания.

В данной статье речь пойдет об одной из популярнейших аудиосистем еще производства времен СССР, которая не смогла оставить равнодушным ни одного своего обладателя. Колонки S90, технические характеристики которых способны будоражить сознание и по сей день, стали одним из самых высоких достижений советской фирмы «Радиотехника».

Модели колонок

Самое первое, что стоит упомянуть, это настоящее и полное наименование модели колонок – 35АС-012. Немаловажным фактором является и то, что данная акустика выпускалась в нескольких вариациях. Самые популярные из них – S90 и S90B. Также существовали модели S90i, S90D и S90f, но они не получили большого распространения и в настоящее время почти не встречаются.

Модель с постфиксом «B» отличалась от обычных «девяностых» более широким диапазоном воспроизводимых частот. Также значимым отличием было введение индикатора электрической перегрузки динамиков. Рекомендуемое значение мощности высококачественного усилителя для данных колонок находится в диапазоне от 20 до 90 Ватт. Стоит также отметить, что «Радиотехника» S90, S90B (и другие модификации) были первыми моделями акустических систем, которые удовлетворяли международным требованиям к аппаратуре категории Hi-Fi.

Конструкция

Корпус, в который заключены колонки S90, является, по сути, неразборным прямоугольным ящиком, изготовленным из древесно-стружечных плит. Облицовкой служит фанерованный шпон из ценных пород дерева. Стенки колонок в толщину достигают 16 мм, лицевая панель выполнена из фанеры толщиной 22 мм. Внутренние стыки стенок корпуса соединены специальными элементами, которые увеличивают жесткость и прочность конструкции, но не препятствуют качественному звучанию.

Если взглянуть на устройство спереди, то динамики располагаются в следующем порядке (сверху вниз): ВЧ-динамик, СЧ-динамик и НЧ-динамик. Также на передней панели колонки S90 можно увидеть график АЧХ (амплитудно-частотной характеристики) и отверстие фазоинвертора. Тогда как АЧХ располагается сверху либо снизу (в зависимости от модели акустики), фазоинвертор всегда находится в нижней части. Сделано это из соображений правильной конструкции для лучшего звучания и придания колонкам хороших басов.

Колонки S90: характеристики

Если брать в пример обычные S90, то в них установлены динамические головки прямого излучения. Точнее, высокочастотная головка 10ГД-35, среднечастотная головка 15ГД-11А и низкочастотная головка 30ГД-2 (в более поздних моделях – 75ГДН-1-4).

Акустическая система оснащена двумя ступенчатыми регуляторами уровня воспроизведения для регулировки СЧ и ВЧ в диапазонах от 500 до 5000 Гц и от 5 до 20 кГц. Каждый регулятор перемещается в трех фиксированных положениях. В положении «0» для сигнала с разделительного фильтра нет никакого препятствия, и он подается непосредственно на соответствующую головку. При использовании положений «-3 дБ» и «-6 дБ» сигнал ослабляется в 1.4 и 2 раза соответственно по отношению к положению «0». С помощью переключения выбранного регулятора можно произвести изменения в тембральной окраске звучания.

Паспортная мощность колонок S90 – 90 Ватт, тогда как номинальная – 35 Ватт. Показатель номинального электрического сопротивления в данной акустической системе находится на отметке в 4 Ома, а диапазон частот, доступных для воспроизведения, колеблется в промежутке от 31,5 Гц до 20 кГц. Номинальное звуковое давление же у S90 – 1.2 Па. Хочется отметить достаточно внушительные размеры одной колонки – 71,0 х 36,0 х 28,5 см, а суммарная масса всей системы достигает 30 кг.

Схема АС и подключение к источнику звука

Для того чтобы понять, стоит ли заниматься доработкой любой акустической системы, нужно изучить все данные и аспекты аппаратуры. Ниже приведена электрическая схема колонок S90. Разобраться в ней сможет каждый даже начинающий радиолюбитель, нужно лишь иметь хотя бы базовые знания.

Еще одним немаловажным моментом является правильное подключение акустической системы. Ведь если что-то пойдет не так, еще при подключении можно, того не желая, вывести аппаратуру из строя. Чтобы понять, как подключить колонки S90, не нужно быть профессионалом. Главное, иметь источник звука с усилителем не менее 20 Ватт (при этом, скорее всего, звук будет недостаточно громким для больших помещений), но и не более 90 Ватт. В случае превышения допустимого значения мощности усилителя пользователь рискует остаться без акустики ввиду ее поломки. Для подключения же потребуются обычные провода для акустики, которые необходимо соединить с клеммами на каждой колонке и на усилителе. Главным условием подключения является соблюдение полярности.

Доработка 35АС-012

Как становится ясно из описания выше, сама по себе акустическая система имеет неплохие технические характеристики и способна на «раскачку» даже небольших общественных помещений. Но для домашнего использования самый изысканный меломан предпочтет доработать колонки S90 своими руками. А все потому, что собранные более двадцати (а то и тридцати) лет назад акустические системы фирмы «Радиотехника» уже в те годы не обладали высоким качеством сборки и используемых материалов.

Разбор

В том случае, если акустика была приобретена в б/у состоянии и на данный момент неплохо потрепана жизнью, стоит придать значение внешнему виду. Для этого нужно разобрать колонки S90, предварительно положив их на «спину».

При снятии динамиков нужно учесть, что ВЧ- и СЧ-головки крепятся к корпусу с помощью тех же винтов, что и декоративные сетки, и накладки. НЧ-динамик же крепится отдельно, и нужно быть максимально осторожным, чтобы не повредить его при откручивании.

Далее следует вытащить фазоинвертор, предварительно сняв с него крышку. Так как деталь пластиковая, стоит приложить максимальную аккуратность, чтобы нечаянно не обломить крепления.

Регуляторы ВЧ/СЧ демонтируются намного проще, чем кажется. Всё, что потребуется сделать, - это аккуратно снять декоративные заглушки, которые находятся в центре каждого регулятора. После этого с помощью отвертки необходимо выкрутить винт, открывшийся взору, и снять саму ручку регулятора. Пластиковую облицовку необходимо бережно приподнять с двух сторон с помощью плоских предметов и достать, а оставшиеся под ней четыре винта открутить. После этого аттенюатор можно подтолкнуть внутрь колонки S90, не забыв отпаять его от фильтра.

Мешочки ваты, находящиеся внутри корпуса, нужно достать. Опять же, если прошлый владелец колонок не забыл их вернуть на место в случае разбора.

Следует предварительно отпаять панель с фильтрами от выхода с задней стороны АС, после же ее нужно демонтировать, открутив винты. Теперь можно снять панель с прикрепленными к ней клеммами.

Внешний вид и корпус

Если решетки и декоративные накладки динамиков «устали», то стоит их выпрямить и покрасить, предварительно зашкурив и обезжирив. Это придаст свежесть виду колонок. Корпус колонки S90 со временем расшатывается, и его можно усилить по желанию. Это приведет к лучшему звучанию НЧ-динамика.

Сделать это можно различными способами, в том числе установкой распорок и дополнительных уголков внутри. Также необходимо обратить внимание на герметизацию всех стыков и швов с помощью обычного сантехнического герметика. Ко всему прочему можно проклеить поролоном внутренние стенки корпуса (кроме передней), что позволит повысить объем последнего.

Клеммы и фильтр

Знающие радиолюбители советуют заменить стандартные клеммы подключения акустики на клеммы универсального типа с позолоченными разъемами. Установочное место необходимо смазать герметиком и поставить панель с клеммами на место.

Немалое внимание стоит уделить и звуковому фильтру. Если он был прикреплен к корпусу металлическими шурупами, то настройка фильтра будет сбиваться. Известны случаи, когда фильтр был собран на металлической пластине. Исправить это следует перенесением всех узлов на панель из фанеры. Схема самого фильтра могла быть изменена на заводе-изготовителе в связи с различными параметрами динамиков, поэтому стоит убедиться, что все собрано по ГОСТу. Если же в фильтре присутствуют перемычки, то их необходимо выпаять и заменить, к примеру, кабелем из бескислородной меди с сечением площадью 4 мм2. Стоит убрать из схемы аттенюатор, так как он попросту искажает звук, и заменить провода, использующиеся для подключения динамиков к фильтру.

Для НЧ-динамиков подойдет провод сечением площадью 4 мм2, для СЧ-динамиков – площадью 2,5 мм2, для ВЧ-динамиков – площадью 2 мм2. После таких нехитрых действий фильтр нужно вернуть на место и закрыть поролоном.

Динамики и прочая "мелочь"

Для динамиков следует вырезать новые уплотнители. Сделать это можно с помощью дешевых или просто изживших свое ковриков для компьютерной мыши. Это самый простой вариант. После этого стоит вернуть их на свои посадочные места и поставить декоративные накладки и сетки.

Перед установкой на место регуляторов, придется выпаять из них все сопротивления. При установке их на место обязательно нужно применять герметик, как и при установке фазоинвертора.

Путем таких нехитрых манипуляций колонки S90 приобретают новую жизнь. Качество звука становится на порядок выше, несмотря на небольшие затраты. В итоге можно сказать, что если нет денег на дорогую акустику формата 2.0, можно воспользоваться подобным вариантом и стать счастливым обладателем проверенной временем АС «Радиотехника» S90. Если случилось так, что в наличии имеется только половина АС, не стоит расстраиваться. Ведь примечательно, что колонка S90, фото которой можно найти практически на любом сайте любителей акустики времен СССР, может работать одна и давать при этом неплохой результат.

S90 замена динамиков на импортные

Акустические системы АС-35(S-90) известны, как одни из лучших акустических систем доперестроечных времен. Они выпускались разными заводами и в несколько отличной комплектации, не меняясь по сути. Для модификации были использованы системы 35АС-012 ГОСТ 23262-88 Брянского электромеханического завода, выпущенные в январе 1990 года. Они содержат динамики 75ГДН-3-4, 20ГДС-3-4, 10ГДВ-2-16 и рассчитаны на частотный диапазон 40-25000 гц (сопротивление 4 Ом).

Доработка позволила уменьшить неравномерность АЧХ на средних частотах и избавиться от свойственного им «цыканья» и резкости на высоких частотах путем замены высокочастотной головки и демпфирования среднечастотной. Для переделки использовались ВЧ динамики фирмы Peerless 100 DT 26 72 SF FF WA 8 ( ном. по каталогу 811827). Вполне удачный вариант, особенно, если вас не смущает перспектива потратить на них около 53$, что сопоставимо со стоимостью самих S-90.

Итак, в процессе работ были сделаны следуюшие изменения:

  • Замена ВЧ головки на импортную.
  • Установка изолирующего бокса для ВЧ головки.
  • Демпфирование СЧ головки.
  • Изменение частоты раздела кроссовера.
  • Замена клеммных колодок на винтовые разьемы с возможностью бивайринга.
  • Замена внутренней проводки акустической системы, герметизация корпуса, установка распорок.
  • Установка акустической системы на шипы

В результате этих изменений звук акустической системы изменился в лучшую сторону. Исчезли «цыканья», свист и пришепетывания на высоких частотах. Расширилась звуковая сцена, приобретя большую глубину и прозрачность. Низкие частоты зазвучали более упруго и чисто. Звучание АС стало более естественным и натуральным.

Для замены была выбрана головка фирмы Peerless 811827 с магнитной жидкостью в зазоре. Максимальная мощность 130 Вт, импеданс 8 Ом, резонансная частота 1130 Гц и чувствительностью 92 дБ. Внешние габариты этой головки несколько меньше, чем штатной, и импеданс в два раза ниже. Это и повлекло необходимость в изготовлении для нее изолированного бокса и изменения номиналов элементов в схеме кроссовера.

Бокс был выполнен из двух квадратов (11х11см) из 10мм фанеры. В одном из квадратов было вырезано отверстие, диаметром 90 мм, и сделана небольшая выборка в торце, для сигнальной проводки. Во втором квадрате делается 4 отверстия под винты крепления головки или намечаются точки крепления для шурупов. Квадраты, после укладки провода, скрепляются 4 мелкими шурупами с промазкой поверхности стыка пластилином для герметизации, и с промазкой пластилином устанавливаются соосно отверстию для ВЧ головки АС изнутри.

В полученный бокс диаметром 90мм и глубиной 30мм и устанавливается ВЧ головка. Головка устанавливается через тонкую резиновую прокладку на 4 винта или шурупа (длиной не менее 50мм). Эти винты окончательно стягивают и фиксируют весь «пакет». Через штатную резиновую прокладку поверх устанавливается защитная сетка и ее крепление.

Демпфирование СЧ головки заключалось в заклейке окон в ее корзине полоской тонкой белой бязи. Полоска бязи шириной 15см склеивается в трубу и приклеивается к основанию и ребрам корзины клеем момент. Второе отверстие трубы собирается и завязывается как кисет.

Кроссовер состоит из трех полос. Переделка низкочастотной части состоит только в отделении ее от остальных двух фильтров и подключении на отдельные клеммы новой колодки. Штатное отверстие в задней стенке увеличивается до размеров, необходимых для установки новой клеммной панели.

Частоту раздела СЧ-ВЧ снижаем в 2 раза. Это означает увеличение в 2 раза соответствующих индуктивностей и емкостей. В СЧ фильтре это L3 и С5. У меня были детали от аналогичных кроссоверов, поэтому я не стал менять индуктивность L3 на вдвое большую, а просто подключил еще одну, такую же (Ls), последовательно. Емкость конденсатора С5 составляла 4 мкф, для ее увеличения параллельно была подключена емкость Сs, состоящая из двух конденсаторов МБГО-2 2мкфх160в.

В ВЧ фильтре просто двойного увеличения номиналов не достаточно. Учитывая, что импеданс ВЧ головки уменьшился вдвое, емкость нужно в 2 раза увеличить, а индуктивность в 2 раза уменьшить. Итого индуктивность остается без изменения, а емкость увеличивается в 4 раза. В исходном варианте они составляли 2мкф (С1) и 1мкф (С2). Расчетные 2,25мкф и 0,75мкф, новые значения выбраны 10мкф и 3мкф. Вместо С1 установлен конденсатор МБГО-2 10мкфх160в (Cn), а С1 подключен параллельно С2, образуя суммарную с ним емкость 3мкф.

Частота раздела снизилась в 2 раза до 2500гц, что более чем в 2 раза превышает резонансную частоту ВЧ головки, и с учетом фильтра третьего порядка в кроссовере это делает ненужным установку режекторного фильтра на резонансную частоту.

О замене внутренней проводки, герметизации корпуса, установке распорок и шипов написано и так уже немало, это все стандартные приемы. Хочу только добавить, что в конечной конструкции использовалась не только мраморная плита под шипами, но и вторая плита с размерами верхней плоскости акустической системы, приклеенная к ней сверху.

Сегодня у нас не совсем обычная статья. Посвящена она не каким-то заоблачным технологиям, а делам вполне земным, привычным и понятным простому человеку 🙂 Сегодня мы поговорим о еще одном необычном способе сделать уже даже не только “Дешево, громко и сердито”, но еще и вполне себе “Басисто”!

Думаю нет такого человека который хоть раз в жизни не слушал бы Radiotehnika S-90 или не имел дома/на даче одной из их инкарнаций. Можно относиться к ним как угодно, но это самые распространенные народные АС на территории всего бывшего СНГ. И если стоит выбор на чем слушать музыку, да еще и громко, да еще и с басом, да еще и за самый что ни на есть абсолютно минимальный бюджет, то не смотря на все их несовершенства, конкурентов у Radiotehnika S-90 не остается совсем. Ибо получить три полосы такой мощности, с 10″ низкочастотником в такой цене иного способа просто не существует.

Много тысяч таких “Радиотехник” трудятся в квартирах молодых и не очень ребят, которые по какой-то причине не могут позволить себе делать сложные проекты на дорогих динамиках, либо просто пойти в магазин и купить хорошие фирменные АС. Однако все мы любим слушать музыку. У всех нас иногда бывает хорошее настроение когда мы хотим сделать по-громче. Все мы любим качественные низкие частоты. Ибо без них музыка лишается фундамента и половины эмоций. А многие современные стили и вовсе – значительной части важной информации. Однако бас – штука тонкая. Просит больших мощностей, больших корпусов и динамиков, но даже имея все это, часто он все-же остается невнятным, гудящим и не приносит нам того удовольствия которое должен. В результате мы не можем слушать музыку долго. Устаем, начинаем крутить эквалайзеры и думать о несовершенстве этого мира. Думаю с подобной ситуацией сталкивались практически все владельцы этой акустики.

Именно для них и написана эта статья.

Причины вышеописанных проблем кроются в нескольких вещах. Первая и самая основная причина – как известно и многократно подтверждено исследованиями авторитетных специалистов – эти акустические системы имеют в своей конструкции инженерную ошибку, допущенную при проектировании низкочастного оформления. Бесчисленное количество людей на протяжении какого-то абсолютно неадекватного количества времени чуть ли не с самого момента выхода этих АС и вплоть до сегодняшнего дня бьются с фильтрами, пилят трубы фазоинверторов, укрепляют родные корпуса, пихают в них не пойми что и т.д. Друзья, перестаньте заниматься ерундой. Это все абсолютно бесполезно. Родной корпус имеет не правильный объем, не соответствующий требованиям оптимального режима работы примененных в нем динамиков. Можно хоть покрыть его золотом, корректно работать он все равно не будет.

Дальше. Много жалоб на неравномерность частотной характеристики и призвуки на средних частотах. Все грандиозные проекты попыток всех обмануть и сделать из S-90 студийные мониторы заканчиваются либо провалом, либо полной заменой всех динамиков. Зачем для этого портить готовые колонки – не понятно. Если ты такой умный – бери и проектируй новые АС с нуля на современных динамиках, а не порти то что уже сделано таким какое оно есть. По-этому. Мы не будем заниматься глупостями и оставим нетронутой всю родную комплектацию S-90. Ценность ее – в минимальном бюджете и как ни умничай, а доказанной десятилетиями, работоспособности. Сделаем мы другое. Ибо есть в этих АС то что можно принципиально улучшить интенсивным методом, причем 100% обратимо в случае продажи. А именно – сделаем им другой, правильный, корпус. В который можно просто переставить весь родной комплект динамиков и фильтров, выйдя при этом на принципиально новый уровень качества звучания всей АС в целом и ничего при этом не испортить.

Задачу немного усложнил тот момент что динамики 75 ГДН-1-4 имеют большой разброс параметров по годам и партиям. Однако я решил эту проблему, расчитав такую настройку, которая позволит корректно чувствовать себя в этом корпусе как динамикам из самых ранних партий, так и самых последних.

В процессе выяснилась еще одна интересная вещь – не правильную конфигурацию имеет не только НЧ оформление, но и СЧ корпус т.н. “стакан”. Причем неправильное у него все – начиная с формы и объема, заканчивая внутренним оформлением. По-этому предлагаю от него избавиться совсем и сделать все как положено. Безусловно это не сделает 20 ГДС-1 другим динамиком, но зато хотя-бы даст ему делать то что он может и не мешать ему в этом. По-этому звучать наши S-90 теперь будут по-другому не только на НЧ, но и на СЧ.

Привожу список основных проблем родных корпусов 35АС-012:

  1. не правильный объем НЧ оформления не дает достаточного уровня низких частот
  2. не правильная частота настройки фазоинвертора не дает достаточного качества баса
  3. не правильный объем СЧ оформления приводит к призвукам на середине
  4. не правильная обработка СЧ оформления дает зажатость динамики средних частот
  5. слабые стенки корпуса дают призвуки и потерю КПД на НЧ
  6. плохая герметичность не дает работать даже тому НЧ резонатору который есть
  7. плохая работа фазоинверторного типа оформления как такового приводит к однообразному гудению, высокой неравномерности баса в комнате, требованию больших мощностей от усилителя
  8. не удобный размер и форма корпуса требует установки его на подставки или мебель, в противном случае получаем недостаток высоких частот и не правильную сцену.

Теперь – список того что мы получим в новом корпусе:

  1. Низкочастотное оформление – четвертьволновой лабиринт со всеми его преимуществами, подробно описанными здесь.
  2. Правильная частота и добротность настройки резонатора – дадут оптимальный уровень и полосу баса.
    Высочайшая жесткость корпуса даст максимально чистый звук и максимальный КПД.
  3. Правильный, жесткий корпус для среднечастотного динамика даст более открытую и живую середину.
  4. Колонки превратятся в классические стройные напольники современной формы, с оптимальной высотой динамиков, не требующих никаких подставок, которые можно легко расположить в любом удобном месте комнаты прямо на полу.

Немного подробностей. Изначально у меня была идея – сохранить форму передней панели и расположение динамиков полностью как у родного корпуса для того чтобы максимально сохранить оригинальную настройку кроссовера. Однако в процессе работы над чертежом от этой идеи было принято решение отойти т. к. взамен мы получим целый ряд преимуществ. По многочисленным отзывам стало ясно что родной кроссовер все-равно не обладает той точностью и качеством настройки, за сохраниние которой есть смысл фанатично бороться. Основное-же планируемое достоинство нового корпуса – это бас. Качественный, правильный бас. Максимум того что можно выжать из этих динамиков. По-этому на первое место в приоритетах был поставлен правильный низкочастоный лабиринт. Правильной формы и настройки, без каких-бы то ни было урезаний и излишеств, но с сохранением минимально возможных внешних габаритов АС. Частота настройки корпуса – 35 Гц. Второе что мы получили – корпус СЧ золотого сечения. Кто не в курсе – это форма корпуса, при которой его внутренние резонансы располагаются наиболее равномерно и не складываются ни на каких основных частотах. Что в свою очередь позволяет не использовать агрессивного звукопоглощения внутри корпуса, чем мы максимально сохраняем динамику и открытость звука. Динамик таким образом оказывается как-бы не просто в корпусе, а в такой-себе небольшой студии звукозаписи. Один из размеров у нас не совсем оптимальный, а именно – ширина. Сделана она такой потому что я не захотел излишне увеличивать высоту АС и уводить динамики с оптимальной позиции. Однако СЧ и ВЧ у нас сами по-себе смещены от центра по золотому сечению, чем в принципе так-же закрывает и вопрос с шириной. Смещение СЧ и ВЧ от центра вертикальной оси корпуса дает наиболее равномерный “baffle step” – распределение краевых резонансов передней панели. Пусть даже если сам СЧ динамик у нас и не совсем ровный, то теперь он хотя бы будет находиться в правильном корпусе и влияние передней панели на него будет так-же – максимально правильным. В родном корпусе динамики тоже смещены, однако на какое-то не понятное мне значение, плюс родной корпус широкий и с бортиком, плюс, это вообще весело – левая и правая колонки часто смещены у владельцев в одну и ту-же сторону 🙂 Ну что я вам могу сказать. Многие из вас с новым корпусом кроме лабиринтного баса возможно и так-же впервые откроют для себя понятие “звуковая сцена”. Естественно для это новые корпуса должны быть выполнены зеркально.

Дальше. По сборке. Я выбрал толщину материала – 16 мм. Причин несколько. Первая – новый корпус не должен весить как автомобиль. Вторая – конструкция лабиринта позволяет использовать такой материал ввиду высокой изначальной жесткости. С ФИ или ЗЯ аналогичного размера такие номера у вас бы не прошли. Третья – это самая доступная и широкораспространенная толщина любых материалов. А так как акустика у нас должна оставаться бюджетной и народной, то 16 мм для нас – это оптимальное решение. В идеале это конечно должна быть фанера. Но вполне может пойти и ДСП, и МДФ, и старый шкаф. У кого на что хватит фантазии. Дерзайте. Обязательный момент – 100% внутренних поверхностей лабиринта должно быть покрыто швейным ватином толщиной 5 мм. Его толщина учтена при проектировании. Он убирает лишние призвуки лабиринта и нормализует его добротность. Лабиринт без оклейки это как подвеска машины без амортизаторов. Работать и звучать он будет примерно так-же. Резонанс лабиринта – это пружина. Оклейка – амортизатор. Разобрались. Внутренняя камера СЧ – оклеивайте таким-же ватином. Я думаю больше ничего и не понадобится. Не пихайте бездумно никакого синтепона, ваты, родных поглотителей и прочего мусора ни в лабиринт, ни в СЧ камеру! Это можно делать только тогда когда вы понимаете зачем и почему вы это делаете и что вам действительно в вашей ситуации нужно делать именно это! Во всех остальных случаях – оставляем все это в родных корпусах и прячем или выбрасываем. Замкнутые объемы в “треугольниках” и камере твитера – вот их туго заполните синтепоном или обрезками того-же ватина. В противном случае после сборки они станут резонаторами и будут “подвывать” через стенки корпуса на своих частотах. Две перегородки на задней стенке камеры СЧ нужны не для красоты, а для того чтобы придать оптимальную форму этой камере и не создать в ней лишних резонансов. Они нужны. Ставьте обе. Вообще в новых корпусах не меняйте никаких размеров и деталей. Каждая деталь и ее позиция высчитана до миллиметра и находится именно в том месте и именно в той форме в которой она должна быть. Диаметры установочных отверстий под динамики я не указывал во-первых по причине отсутствия в паспортах динамиков точных данных об этих размерах, во-вторых для чтобы не загромождать чертеж и избежать потенциальных ошибок в случае наличия у кого-то других версий корзин. Думаю это не будет для вас проблемой. Просто при сборке измерьте отверстия в своих S-90 и вырежьте точно такие-же в новом корпусе в указанных на чертеже позициях. Кроссовер. Особых требований по месту установки нет. Удобнее всего разместить на перегородке за динамиком. Если-же у кого-то чешутся руки сделать все по-максимуму – выносите его в отдельный корпус и ставьте прямо возле усилителя, как завещал некто Филип Ньюэлл – известный проектировщик студий. При такой установке усилитель будет взаимодействовать с компонентами кроссовера наиболее правильно. А проводов к колонкам у вас будет идти аж по три пары на каждую. Возможно позже будет статья по какой-нибудь простой базовой коррекции номиналов кроссовера. Пока оставляем все как есть. Положительных изменений в звуке у вас и так будет – выше крыши. И главное – практически бесплатно 😉 Единственное что сделал бы лично я – это выполнил все соединения внутри колонок – медной элетропроводочной моножилой 4 мм 2 . Только между твитером и кроссовером поставить – 1 мм 2 . Все остальное – 4 мм 2 . Абсолютный минимум кабелей – 2,5 мм 2 . Но реально – этого мало. Хотите бас – тяните 4 мм 2 моножилу прямо от усилителя и соединяйте ей все внутри АС. Клеммы ставьте лучше по-ближе к кроссоверу – короче будут провода и меньше их вклад.

Ну вот собственно и все! Удачной постройки! Да пребудет с вами новый звук! 🙂

Всегда ваш, А. Рогожин.
24. 04. 2017.

35АС-1, S-90, Керно и его создатели

История советского HI-FI: 35АС-1, S-90, Керно и его создатели


Интересно то, что создателем этой “культовой” системы стал настоящий патриарх советской и латвийской акустики Роланд Керно, который ещё в годы войны получил ценный опыт на предприятиях фирмы Telefunken.

Помимо прочего история создания S-90 связана с современными мифами, которые распространяет один из якобы бывших сотрудников завода ”Radiotehnika”. На этом мифе мы остановимся отдельно, так как стараниями этого человека пол рунета принимает его за создателя.

Наследие военного времени


Как известно из истории компании "Radiotehnika RRR" в 1941-м году она вошла в состав крупного немецкого производственного объединения “Telefunken”. На “Радиотехнике” в то время занимались исключительно военными заказами, производили ремонт радиопередатчиков, радиоприемников, оптического оборудования и громкоговорителей.

В тот тяжелый для Латвии и мира период на предприятии работал молодой инженер Роланд Керно, который в последствие создаст первую в СССР акустическую систему класса HI-FI. Считается, что ценный опыт в одной из лучших технических компаний Европы военного времени существенно отразился на мышлении молодого инженера.

По воспоминаниям Лихницкого, который в одной из публикаций упомянул о разговоре с Керно, известно, что тот имел отношение к созданию 300-миллиметровых громкоговорителей и акустических систем для радиоприёмников. В числе прочего Лихницкий упоминал, что Роланду Пауловичу удалось узнать несколько технологических секретов, связанных с диффузорами немецких динамиков (делать истину в первой инстанции сведения из его статьи я бы не торопился, учитывая любовь Лихницкого к мистификациям).

Немного биографических данных о Роланде керно


После получения аттестата о среднем образовании Роланд поступил на технический факультет Латвийского государственного университета. В годы оккупации выпускник Рижского ВУЗа работает на предприятии «Telefunken Geratewerk Riga», которое тогда приобретает известное ныне имя “Radiotehnika”.


После завершения оккупации и освобождения Латвии Роланд Паулович продолжает работу на том же предприятии уже в качестве советского инженера. В то время будущего создателя S-90 можно без преувеличения назвать человеком своего времени. Его инженерные и конструкторские электроакустические решения часто предвосхищали изобретения западных инженеров. В отличие от многих советских разработчиков, Керно не повторял уже созданные образцы, а разрабатывал либо принципиально новую технику, либо просто оригинальную и не уступающую зарубежным аналогам.


В начале 60-х Роланд предлагает для достижения высокой верности воспроизведения использовать многополосную конструкцию с частотным разделением при помощи пассивного фильтра. Такие системы практически не выпускались в СССР, да и на западе использовались в основном широкополосные. Это одно из многих новаторских решений, которое найдёт своё применение как в советских, так и в западных массовых продуктах уже в 70-80-е годы.


Фундаментальными знаниями и смелыми техническими решениями Керно заслужил негласный титул патриарха советской электроакустики. Он быстро стал одним из ведущих разработчиков аудиоаппаратуры в КБ “Орбита”, которое входило в ПО “RRR Radiotehnika VEF”.

Предпосылки к появлению S-90


Как и в случае с первым Hi-Fi усилителем, на голом энтузиазме эта акустическая система появиться не могла. Нужна была воля руководства и так называемая плановая необходимость. Такая необходимость возникла в 1975 году. На выставке “Связь 1975” была представлена радиола “Виктория 003” и электрофон “Аллегро 002”.

"Виктория 003 Стерео"
"Аллегро-002" стерео"

Представленные образцы готовились к выпуску в течение ближайших 2-х лет. С серийным выпуском возникла проблема: для радиолы и проигрывателя не было достойной акустической системы, которая могла бы раскрыть их возможности. Основным критерием новой акустической системы должна была стать мощность. В техническом задании для разработчиков значился номинал в 35 Вт для каждого канала (т.е. порядка 100 Вт RMS).

Создание такой системы поручили КБ “Орбита”. Керно воспользовался ситуацией и заложил в техническое задание по акустике новые требования HI-FI стандарта. Получивший к тому моменту несколько патентов на электроакустические изобретения, Керно решил применить свои наработки для создания АС с высокой (по советским меркам) верности воспроизведения.

Первые шаги — 35АС-1


В результате напряженного творческого процесса, благодаря интенсивной и слаженной работе коллектива “Орбиты” под руководством Керно, в 1977-м году были созданы 35АС-1. Фактически это те же S-90, только с немного другим дизайном. Именно эта АС стала первой системой, соответствующей Hi-FI стандарту. Авторами проекта стали Керно Роланд Паулович и Ласис Дзинтарс Артурович.

Для обеспечения достаточного звукового давления было выбрано фазоинверторное акустическое оформление корпуса, при этом, чтобы гасить паразитные резонансы от СЧ и ВЧ динамиков, их разместили в отдельных закрытых объемах.

Достаточно современным стало вынесение отверстия фазоинвертора на переднюю панель корпуса, что позволило экономить площадь при размещении АС. В системе были установлены громкоговорители НЧ: 30ГД-1-25, СЧ: 15ГД-11-120 и ВЧ: 10ГД-35-3000.

Одной из интересных и характерных особенностей акустики стали ступенчатые регуляторы уровня воспроизведения для СЧ и ВЧ. Регуляторы позволяли изменять звуковое давление и тембральные особенности в диапазонах от 500 до 5000 Гц и от 5 000 до 20 000 Гц.

Каждый блок регулирования имел три фиксированных положения: 0дБ, -3дБ и -6дБ. Так в положении «0 дБ» сигнал с фильтра сразу подавался на динамическую головку, а в остальных положениях проходил через соответствующий резистор, который его ослаблял, таким образом определяя частотные и тембральные особенности звучания.

Лучшая АС в СССР 70-х

Характеристики системы были лучше чем у всех бытовых образцов, выпускавшихся СССР в тот момент. Многие авторы, хорошо знакомые с западными АС того периода, говорят, что эта советская разработка превосходила некоторые образцы аналогичной техники из США и Европы, однозначно уступая только японским разработкам.


  • Паспортная мощность — 90 Вт.
  • Номинальная мощность — 35 Вт.
  • Номинальное электрическое сопротивление — 4 Ом (8 Ом).
  • Диапазон воспроизводимых частот — 31,5...20000 Гц (+-4 дБ).
  • Номинальное звуковое давление — 1.2 Па.
  • Гармонические искажения АС при уровне звукового давления 90 дБ на частотах:250 – 1000 Гц: 2 %1000 – 2000 Гц: 1,5 %2000 – 6300 Гц: 1 %
  • Габаритные размеры АС — 360x710x285 мм.
  • Масса АС — 30 кг.


Через два года 35АС-1 с измененным дизайном стали выпускаться заводом “Радиотехника” как самостоятельный продукт под названием S-90. Существенных изменений в акустических характеристиках S-90 не было — это была почти та же АС с новым названием.
Более поздние версии АС «S-90B» и «S-90D» отличались увеличением частотного диапазона, наличием индикации электрической перегрузки громкоговорителей и новым обновлённым дизайном корпуса.

Как и любая другая система 35АС-1 не была лишена недостатков. Придирчивые аудиофилы часто жалуются на бубнящий характер низких, ненатуральную звукопередачу и бесполезность тембральных фильтров при низкой соглаcованности системы с усилителем.

Специалисты отмечают несовершенство конструкции фильтра.


Между тем, высокая мощность АС (что привлекало в многих в этой системе) и присущая советской технике простота конструкции оставили опытным радиолюбителям возможность для доработок и усовершенствований.

Неожиданный “создатель”


Прошли десятилетия, выпуск легендарной системы прекратился в начале девяностых, все основательно забыли о тех, кто её создавал.

В Латвии, конечно, помнили: Роланд Керно продолжал свой творческий путь инженера почти до момента смерти, стал членом Латвийского акустического общества. Умер инженер в 2003-м году. А вот в России, куда до распада СССР поставлялась львиная доля S-90, о нем забыли.


Так в 2014-м году на канале компании Alex Audio появился ролик, снятый телекомпанией “Эксперт ТВ”, в котором некий член РАЕН Александр Ян-Беляевский (основатель компании “Алекс Аудио”) называется автором акустической системы S-90. Мол, АС была разработана в 80-е годы, когда Ян-Беляевский якобы работал на заводе “Радиотехника”.

Сведений о том, что он действительно там работал в сети нет. Кроме вот этого рассказа самого Ян-Беляевского, приводим цитату, где он упоминает о том, что именно он разработал фильтр для S-90:

«В далеком и безоблачном 1975 году в СССР повсеместно продавалась акустика 35АС — 35 Вт. (по международным стандартам 70 Вт.), которую производили все заводы и Рижский завод имени Попова не был исключением…
Акустику можно сделать и на слух. „Как оно было на самом деле!“, рассказывает автор S-90
Мне на тот момент было 14 лет, я занимался в кружке радиотехники в Кожухово, метро Автозаводская, под руководством Павла Иконникова. Мои родители были знакомы с главным инженером Рижского завода — Цудечкисом — „Он все мудрил“, „Инициативный человек — все новое-новое внедрял, на нем весь завод и держался!“.Для себя, для дома, я сделал акустическую систему, взяв за основу рижские динамики — „Ее у меня дома увидел Цудечкис!“, первое, что он сказал: „Вот-вот-вот то, что мне нужно — у меня целое КБ (Конструкторское бюро) в подчинении, а все бестолку!“Акустику можно сделать и на слух. „Как оно было на самом деле!“, рассказывает автор S-90
«Во всем мире — я считаюсь основателем прототипа колонки S-90, который был создан в 1979 году, в 1980 его запустили в серию».Мы поехали в Ригу на завод, зашли во все отделы: инженеры, конструктора, техники. Цудечкис дал распоряжение: „Вот этот парень, что будет говорить то и делайте!“. И все получилось, представляете — мне было 14 лет, они чертили, писали, рассчитывали, фильтры „мои“ сделали… Опытный образец был готов! Акустику можно сделать и на слух. „Как оно было на самом деле!“, рассказывает автор S-90
-Поначалу все собиралось от „балды“ — я собирал фильтры, не ориентируясь на измерения и вот долгожданный момент — S-90 поставили в звуковую камеру и расчеты Цудечкиса полностью оправдались — Практически идеальный график, „Вы все его знаете“, все были в шоке! Я понял одно: „Акустику можно сделать и на слух!“. Помимо S-90 я разработал колонки S-30, и все новые модели сразу запустили в серию. Мне подарили пару S-30, и я поехал обратно в Москву.»
(авторская типографика сохранена, по материалам nnm2.com/blogs/etam)

Подписывается Ян-Беляевский тоже достаточно пафосно:


Всегда Ваш — Изобретатель S-90.
С Уважением, Член Российской Академии Естественных Наук
Генеральный директор Компании „ALEKS“
Ян-Беляевский Александр Владимирович

Что интересно, сам Ян-Беляевский 1965-го года рождения. Т.е. 35АС-1 он якобы разработал в 11 лет. К слову, в 1978-м (15.01.1978 г.) году КБ “Орбита” был получен патент № 00588661 на разработку акустической системы 35АС-1 (S-90). Авторы, указанные в патенте — Керно Роланд Паулович и Ласис Дзинтарс Артурович, что полностью исключает возможность какого-либо отношения Ян-Беляевского к этой разработке в 80-е годы.



Итог


По сей день многие не слишком искушенные меломаны используют C-90 в качестве домашней акустики. Существуют также коллекционеры, для которых эти советские АС разных серий представляют коллекционную ценность. Российские производители акустических систем, в том числе Aleks Audio и Arslab изготавливают ностальгические клоны S-90. Энтузиасты с руками из правильного места и знаниями в акустике регулярно выкладывают варианты переделок знаменитой легенды советского колонкостроения.


Создатель этой АС, Роланд Керно, из всех инженеров послевоенного времени, сделал, пожалуй, самый внушительный вклад в советскую электроакустику. Он запатентовал более 10 изобретений, разработал практически все акустические системы, выпускавшиеся заводом «VEF Radiotehnika RRR» c 1940-х годов, а это около 30 % всех моделей акустических систем, производившихся в СССР после 40-го года.


Современники инженера говорили о нём следующее:

Это человек уникальный, все «акустики», что с конца 40-х годов производила «Радиотехника», разрабатывал он. Одним из первых он придумал сам принцип: брать несколько динамиков, отвечающих за узкую полосу частот, и разделять их специальными фильтрами. Но Роланд Паулович считал, что невозможно собрать настолько исчерпывающую информацию, чтобы сделать все предсказуемо на бумаге.Всегда какой-то момент творчества останется в этой работе...

Акустическая система Radiotehnika S90: описание, отзывы / Paulturner-Mitchell.com

Что бы ни говорили снобы, но советские акустические системы были на высшем уровне. Уже сейчас они могут обойти многие современные «пищалки». И после соответствующей разработки с ними даже бюджетные колонки от Yamaha не сравнятся. А теперь посмотрим на легендарные советские колонки Radiotehnika S90. Это символ Советского Союза. Даже за рубежом отметили высокое качество этой акустической системы (в свое время).Поэтому есть смысл рассмотреть эти столбцы. Тем более, что многие ими пользуются и по сей день.

Немного истории

Радиотехника S90 была впервые выпущена в начале восьмидесятых годов прошлого века. Их производством занимался завод, расположенный в Чехословакии, что стало дополнительным стимулом для граждан покупать их (поскольку они не доверяли отечественным растениям). Несмотря на довольно высокую цену, колонны разлетелись как горячие пирожки. Люди давно копят, недоедают, икают их везде, где только можно.Приобрел даже б / у акустические системы. Лишь бы украсить «Радиотехникой» свои шкафы.

В наше время за этой акустической системой все еще гонятся многие аудиофилы. Колонки «Радиотехника» - голубая мечта каждого ценителя качественного звука. Но теперь их можно купить только на вторичном рынке. И отнюдь не факт, что у них будет удовлетворительное состояние (сказываются «лихие девяностые»). Тем не менее, эта акустическая система может дать фору многим современным колонкам.А после соответствующей доработки и вовсе превращается в акустику Hi-End класса. А это совершенно другой уровень.

Внешний вид и дизайн

Выглядит акустическая система от "Радиотехники" впечатляюще. Это очень большие колонны. Каждый из них весит около 15-20 килограммов. Не говоря уже о том, что носить их не очень удобно из-за громоздкого и громоздкого корпуса. Лицевая панель (как и весь корпус) покрыта шпоном. Есть несколько цветовых сочетаний.Динамики закрыты металлической сеткой. Только высокочастотная защита не покрывается. Это, конечно, хорошо, но не лучшим образом сказывается на акустических свойствах колонок. Тем не менее дизайн вполне приемлемый. Намного лучше других кольев «корявого» советского производства.

Справа от среднечастотного и высокочастотного драйверов расположены два переключателя режимов работы. Неизвестно, зачем их сюда поставили. Сам нормальный усилитель способен переключать режимы.А работа колонок - правильно воспроизводить звук. Тем не менее в Radiotehnika S90 такие переключатели есть. Но в процессе доработки их можно убрать, так как они очень негативно влияют на общее качество звука. Но для ценителей ретро и антиквариата подобные предложения покажутся кощунством.

Технические характеристики

Итак, перейдем к скупым цифрам. Нормальная мощность динамиков составляет 35 Вт. Но этим красавцам легко выдать и 90.Именно поэтому их называли «кошмаром соседей». Однако для их полного раскрытия необходимы соответствующие стереоусилители. Только тогда эта акустическая система будет звучать по-настоящему. Частотный диапазон начинается с 20 герц и заканчивается на 25 000 герц. Такой широкий диапазон позволяет динамикам достаточно надежно воспроизводить практически все инструменты. АЧХ вполне приемлемая для акустической системы такого уровня. Никаких чудес от этого ждать не приходится. Но звук вполне приличный.

Теперь самое интересное - низкочастотный динамик.Это легендарный «Dean 75 GD». Застрял, конечно, хорошо, но получить от него идеально надежный бас невозможно. Если сабвуфер хоть что-то сам по себе, то среднечастотный и низкочастотный хоть и справляются со своей задачей, но «кошерными» они не назовутся. Обычные бумажные "бабнеллы". Было бы намного лучше заменить их кевларовыми или шелковыми куполами во время доработки. Тогда зазвучат большие динамики. А сабвуфер лучше перемотать, так как в использованных колонках часто бывает перегорание из-за "супер-мега басов".

Качество звука

Как уже было сказано выше, рубрика «Радиотехника» со штатными комплектующими не может похвастаться очень чистым и правильным звуком. Но для не особо требовательных слушателей качества хватит. Акустическая система отлично справляется с инструментальной музыкой (легкий рок, джаз, блюз), хорошо работает и электроника. А вот Heavy и прочие поджанры великого и ужасного металла - не очень. То есть воспроизводят динамики как надо, но сабвуфер дёргается так, что легко может порваться.Особенно при прослушивании тех групп, которые часто ругают кардан на «бочке».

Неплохо - это тоже классика. Наверное, это единственный жанр, с которым Radiotehnika S90 отлично справляется. Все инструменты звучат кристально чисто. Впереди ничего не забегает. Прослушивание классики на этих колонках вполне может порадовать даже меломанов. Однако назвать эту акустику вещью Hi-End уровня нельзя. Чтобы достичь этого уровня, столбцы придется доработать. Стандартно это средний, но уверенный Hi-Fi.И больше советскому человеку не нужно было.

Усилители для S90

Чтобы пассивная акустика звучала хорошо, требуются также высококачественные стереоусилители. Следует отметить, что «девяностые» способны раскачать и раскрыть полностью только очень мощный усилитель. Отлично с этой работой справятся советские автомобили «Бриг» и «Одиссея». Эти монстры способны выжать из динамиков все. Неплохо справляется и «Амфитон У-001». Только не пытайтесь подключить эту акустическую систему к «Веге 50У».Усилитель сразу откажется работать даже на минимальной громкости.

Идеальным вариантом для данной акустической системы является усилитель «Радиотехника». Их выпускали огромными партиями, разной мощности и сопротивления. Поэтому найти такую ​​вещь на вторичном рынке не проблема. Подходящих усилителей мощности такого плана более чем достаточно. Можно, конечно, озадачиться и подключить эти колонки к вполне современному ресиверу, например, Yamaha. Но тогда такой набор выйдет далеко за рамки «бюджета».Да и выделки это решение не стоит. Вот как поставить двигатель от «Порше» в «Запорожец». Возможно, но в этом нет смысла.

Цена S90

А теперь разберем самое интересное по качеству радиотехники S90. Цена на вторичном рынке зависит от «убойности» комплекта и его оригинальности. Колонки в стандартной комплектации и приличном состоянии будут стоить от 1000 до 2000 рублей. В зависимости от того, насколько хорошо они выглядят. Примерно столько же колонн со всей внутренней системой.Можно даже найти практически неиспользованные. Все зависит от продавца и уровня осведомленности покупателя. Доработанная по всем правилам колонка будет стоить дороже, потому что это акустическая система совершенно другого класса. Обойдутся они примерно в 3000 рублей.

Усилитель «Радиотехника» тоже будет стоить примерно в такую ​​сумму. Таких монстров, как «Бриг» или «Одиссея» в идеальном состоянии, потянут где-то за 15 000 рублей. Но проблема в том, что найти их практически невозможно. Общая ориентировочная стоимость комплекта составит примерно 6000 рублей.Намного лучше, чем непонятная китайская акустическая система за те же деньги. Однако это приблизительная стоимость. Он может варьироваться в зависимости от степени доработки акустической системы и ее состояния. Но все равно получается намного выгоднее. И качество звука будет на уровне.

Положительные отзывы владельцев

А теперь рассмотрим отзывы о акустической системе Radiotehnika S90. Усилитель - это отдельная тема, поэтому здесь мы не будем его рассматривать. Итак, что скажут владельцы? Положительные и отрицательные отзывы об этих колонках идут «ноздря в ноздрю».«Грамотные аудиофилы давно доработали свои« девяностые »и поэтому свои отзывы - хвалебные панегирики в адрес советской АС. Присутствует чистый звук, четко прорисованные басы, широкий диапазон, универсальность (для всех жанров) с определенным эквалайзером Установка.Также важным плюсом для многих стал полностью деревянный корпус.А мощность этих колонн тоже притча на даче.Это качество отметили все.

Отрицательный отзыв владельцев

Впрочем, есть и такие снобы которые не соответствуют качеству звука данной акустической системы.Обратите внимание на неадекватную прорисовку средних и высоких частот (и это действительно так). Корпус после стольких лет использования просто гремит. Низкочастотный драйвер выкидывает наугад. Но, товарищи, за любым делом нужно следить и проводить своевременную профилактику. Это касается колонн. После соответствующих процедур они будут звучать совсем иначе. Недовольные владельцы S90 - обратите внимание!

Заключение

Советская акустическая система Radiotehnika S90 относится к наиболее предпочтительным бюджетным вариантам.Она намного лучше справляется со своими обязанностями, чем любая современная акустика китайского производства, ее можно прекрасно модифицировать и обеспечивать звук класса Hi-End. Что еще нужно для счастья меломану?

Обзор акустической системы M&K S-90, цена

Miller & Kreisel Sound Corporation, вероятно, наиболее известна своей широкой линейкой активных сабвуферов, но M&K также производит ряд полнодиапазонных громкоговорителей. Среди них группа динамиков-сателлитов, предназначенных в первую очередь для использования с отдельным сабвуфером.

S-90 находится в середине линейки сателлитных динамиков M&K. Он имеет 6-1 / 2-дюймовый низкочастотный динамик, работающий в герметичном корпусе и переходящий в 1-дюймовый высокочастотный динамик с мягким куполом на частоте 2 кГц. Номинальное сопротивление S-90 составляет 4 Ом, номинальная чувствительность 90 дБ и номинальная частотная характеристика от 72 Гц до 20 кГц ± 2 дБ. Он рекомендуется для использования с усилителями мощностью от 50 до 200 Вт на канал и разработан, чтобы выдерживать непрекращающиеся пики мощностью 200 Вт без повреждений.

Корпус S-90 столь же нестандартен, как и другие его конструктивные особенности.Боковые стороны сужаются к передней части, что дает пользователю возможность использовать его либо вертикально (направляя вперед), либо на боку (направляя немного вниз). Как и большинство громкоговорителей, S-90 обычно следует устанавливать на уровне ушей сидящего слушателя, но если это нецелесообразно, его следует, по крайней мере, направить на уши слушателя.

Корпус, немногим больше, чем содержащиеся в нем драйверы и компоненты кроссовера, красиво отделан дубовой древесиной на всех внешних поверхностях, за исключением передней панели, которая плоско-черного цвета и обычно закрывается съемной тканевой решеткой.К передней панели приклеены несколько кусков пенопласта для контроля дифракции от краев панели. Ограждение кажется таким же жестким, как бетонный блок, и при ударе костяшками пальцев издает "щелчок" вместо обычного "удара" или "удара".

Входные разъемы (пятипозиционные клеммы) утоплены в задней части шкафа. В том же разделе находятся два миниатюрных трехпозиционных переключателя, Контур средних частот и Контур высоких частот, которые изменяют частотную характеристику и чувствительность динамика в соответствии с индивидуальными требованиями.Нормальные настройки обоих переключателей с поднятыми рычагами предназначены для обеспечения максимально ровного отклика динамика, когда он расположен на значительном удалении от границ комнаты. Нижняя настройка переключателя Midrange Contour, помеченная как Special, оптимизирует отклик для установок, где динамик установлен напротив стены или другой поверхности комнаты; это также обеспечивает максимальную эффективность системы. С другой стороны, средняя или низкая эффективность жертвует эффективностью и максимальной мощностью ради «более теплого и мягкого звучания средних басов», как сказано в руководстве по установке.Переключатель Treble Contour снижает уровень высокочастотного динамика в два этапа при перемещении в его среднее или нижнее значение.

В руководстве к S-90 простым языком объясняется, для чего колонки предназначены, а для чего не предназначены, и что делать или не делать при их установке и использовании. Он также примечателен своим напоминанием о том, что нет «правильного» звука из любого динамика, и что пользователь может свободно настраивать его, пока он не будет звучать так, как он или она считает нужным. В руководстве также подробно описаны настройки динамиков для домашнего кинотеатра и многие другие факторы, необходимые для достижения наилучших результатов.

Мы разместили колонки M&K S-90 на подставках примерно оптимальной высоты как для измерения, так и для прослушивания. Усредненная характеристика помещения в диапазоне от 500 Гц до 20 кГц была одной из самых плоских, которые мы когда-либо измеряли для громкоговорителей, колеблясь менее чем на ± 2 дБ во всем диапазоне. Последующие квази-безэховые измерения MLS дали аналогичные результаты. Горизонтальная дисперсия твитера была исключительной: отклик на 45 градусов вне оси отклонялся от прямого отклика менее чем на 2 дБ на 10 кГц и всего на 7 дБ на 20 кГц.

Низкочастотный динамик с близким микрофоном, практически ровный от 2,5 до 1 кГц, плавно нарастал до максимума +8 дБ в диапазоне от 150 до 70 Гц и снижался на 12 дБ на октаву ниже этой частоты. Наше лучшее сращивание двух кривых отклика сохранило их индивидуальные особенности: удивительно гладкий и ровный отклик от нескольких сотен герц до 20 кГц и несколько повышенный выходной сигнал от 100 до 200 Гц. Отклик снижался на более низких частотах, но оставался на полезном уровне почти на октаву ниже установленного для динамика нижнего предела 72 Гц.

При воспроизведении низкочастотных тестовых сигналов я был поражен, услышав четкие, ощутимые 31,5 Гц, исходящие из этих миниатюрных динамиков. Хотя выходной сигнал был значительно слабее, чем на более высоких басовых частотах, он, очевидно, состоял в основном из основной частоты. Многие (если не большинство) громкоговорителей, в несколько раз превышающих размер S-90, не могут сравниться с этим подвигом. Еще одним подтверждением этого достижения стал низкий уровень искажений в низкочастотном динамике, всего 10 процентов при 20 Гц и входном напряжении 2,83 В. Мало того, что это было примерно таким низким, насколько мы можем вспомнить измерения от динамика в диапазоне от 100 Гц до 2 кГц, но и в самых низких октавах оно было меньше, чем мы ожидали бы от громкоговорителей, намного больших и более дорогих, чем S-90.

Импеданс составлял около 5 Ом при 20 и 180 Гц, с пиками 16 Ом при 62 Гц и 23,5 Ом при 1,3 кГц. Чувствительность была номинальной: 90 дБ SPL (уровень звукового давления) на расстоянии 1 метр при входном напряжении 2,83 В с использованием нормального значения переключателя Midrange Contour. При настройке «Низкая эффективность» чувствительность составляла 84 дБ, а при настройке «Особая» - 95 дБ. Переключатель Tweeter Contour изменял выходную мощность (в основном выше 4 кГц) с шагом 2 дБ. Кривая групповой задержки динамика была не только самой плоской из всех, которые мы измеряли, с общим отклонением не более 75 микросекунд от 3 до 19 кГц, но и одной из самых плавных.

Управляемость мощности M&K S-90 была более типичной. Конус низкочастотного динамика достиг дна при одноцикловой пачке мощностью 45 Вт на частоте 100 Гц (однако он не пострадал). На частотах 1 и 10 кГц наш усилитель ограничивался до того, как динамик показал звуковой сигнал бедствия, при выходной мощности 380 и 860 Вт соответственно.

Звук этого маленького гиганта был действительно превосходным. Было немного тепла, вероятно, из-за повышенного отклика в верхних и нижних средних частотах, но оно давало чистый, хорошо сбалансированный звук даже без дополнительной помощи в нижних октавах.M&K S-90 - действительно первоклассный маленький динамик, и когда мы добавили пару хороших сабвуферов (не от M&K), комбинация составила действительно внушительную акустическую систему.

35АС-1, S-90, Kerno и первый советский HI-FI / Sudo Null IT News

Итак, пожалуй, самый легендарный и самый противоречивый продукт советской HI-FI индустрии - акустическая система 35AC-1 (более известная в массы как С-90).Это были первые советские колонки, достигшие планки HI-FI и ставшие своеобразным символом качественной советской аудиотехники. Более того, это был первый в СССР серийный аудиокомпонент, соответствующий стандарту DIN 45500, следующим стал усилитель Brig.

Еще один интересный факт: создателем этой «культовой» системы стал настоящий патриарх советской и латвийской акустики Роланд Керно, получивший ценный опыт на предприятиях Telefunken в годы войны.

Помимо прочего, история создания С-90 связана с современными мифами, которые распространяет один из якобы бывших сотрудников завода «Радиотехника». Остановлюсь на этом мифе отдельно, потому что стараниями этого человека пол рунета принимает его за творца.

Наследие военного времени


Как известно из истории компании «ВЭФ Радиотехника РРР» в 1941 году она вошла в состав крупного немецкого производственного объединения Telefunken.В то время Радиотехника занималась исключительно военными заказами, ремонтом радиопередатчиков, радиоприемников, оптического оборудования и громкоговорителей.
В то непростое для Латвии и мира время на предприятии работал молодой инженер Роланд Керно, который в результате создаст первую в СССР акустическую систему класса HI-FI. Считается, что ценный опыт работы в одной из лучших технических компаний Европы в военное время существенно повлиял на мышление молодого инженера.

По воспоминаниям Лихницкого, который в одной из публикаций упомянул разговор с Керно, известно, что он участвовал в создании 300-мм громкоговорителей и акустических систем для радиоприемников. Среди прочего, Лихницкий упомянул, что Роланду Пауловичу удалось узнать несколько технологических секретов, связанных с диффузорами, говорящими на немецком языке (я бы не спешил использовать информацию из его статьи, чтобы сделать правду в первую очередь, учитывая любовь Лычницкого к мистификациям. ).

Некоторые биографические данные


Получив аттестат о среднем образовании, Роланд поступил на технический факультет Латвийского государственного университета. В годы оккупации, как я уже писал, выпускница Рижского университета работает на предприятии Telefunken Geratewerk Riga, которое затем приобретает теперь известное название «Радиотехника».

После окончания оккупации Роланд Паулович продолжает работать на том же предприятии советским инженером. В то время будущего создателя С-90 можно без преувеличения назвать человеком своего времени.Его инженерные и конструкторские электроакустические решения часто предвосхищали изобретения западных инженеров. В отличие от многих советских разработчиков, Керно не повторял уже созданные образцы, а разрабатывал либо принципиально новую технику, либо просто оригинальную, не уступающую зарубежным аналогам.

В начале 60-х годов Roland предлагал использовать многополосную схему с частотным разделением каналов с использованием пассивного фильтра для достижения высокой точности воспроизведения. Такие системы практически не производились в СССР, а на Западе использовался в основном широкополосный доступ.Это одно из многих инновационных решений, которые найдут свое применение как в советских, так и в западных массовых продуктах уже 1970-1980-х годов.

Обладая фундаментальными знаниями и смелыми техническими решениями, Керно заслужил неофициальный титул патриарха советской электроакустики. Он быстро стал одним из ведущих разработчиков звукового оборудования в ОКБ «Орбита», которое было частью программного обеспечения RRR Radiotehnika VEF.

Предыстория появления S-90


Как и в случае с первым усилителем Hi-Fi, эта акустическая система не могла появиться на голом энтузиазме.Нужна была воля руководства и т. Н. запланированная потребность. Такая необходимость возникла в 1975 году. На выставке «Связь 1975» были представлены радио «Виктория 003» и фонарик «Аллегро 002».

Представленные образцы были подготовлены к выпуску в течение ближайших 2 лет. С серийным выпуском возникла проблема: не было приличной акустической системы для радиоприемников и плеера, раскрывающей их возможности. Главным критерием новой акустической системы была мощность. В технических характеристиках для разработчиков указано номинальное значение 35 Вт для каждого канала (т.е. около 100 Вт RMS).

Создание такой системы было заказано конструкторским бюро «Орбита». Керно воспользовался ситуацией и заложил новые требования стандарта HI-FI в техническое задание на акустику. Получив к тому времени несколько патентов на электроакустические изобретения, Керно решил использовать свои работы для создания акустических систем с высокой (по советским меркам) верностью воспроизведения.

Первые шаги - 35АС-1


В результате напряженного творческого процесса, благодаря интенсивной и слаженной работе команды Orbita под руководством Керно, в 1977 году был создан 35AC-1.По сути, это тот же С-90, только немного другой конструкции. Этот динамик был первой системой, соответствующей стандарту Hi-FI. Авторы проекта - Керно Роланд Паулович и Лацис Дзинтарс Артурович.

Для обеспечения достаточного звукового давления была выбрана акустическая конструкция корпуса с фазоинвертором, а для подавления паразитных резонансов от среднечастотного и высокочастотного динамиков их поместили в отдельные замкнутые объемы.

Введение отверстия фазоинвертора на лицевую панель корпуса было достаточно современным, что позволило сэкономить место при размещении динамиков.В системе установлены громкоговорители: 30ГД-1-25, СЧ: 15ГД-11-120 и ВЧ: 10ГД-35-3000.

Одной из интересных и характерных особенностей акустики является ступенчатая регулировка уровня воспроизведения средних и высоких частот. Регуляторы позволяли изменять звуковое давление и тембральные характеристики в диапазоне от 500 до 5000 Гц и от 5 000 до 20 000 Гц. Каждый блок управления имел три фиксированных положения: 0 дБ, -3 дБ и -6 дБ. Так, в положении «0 дБ» сигнал от фильтра сразу подавался на динамическую головку, а в остальных положениях проходил через соответствующий резистор, который его ослаблял, определяя частотные и тембровые особенности звука.

Лучшая акустика СССР 70-х


Характеристики системы были лучше всех бытовых образцов, выпускавшихся на тот момент в СССР. Многие авторы, хорошо знакомые с западными ораторами того периода, говорят, что эта советская разработка превосходила некоторые образцы аналогичной техники из США и Европы, однозначно уступая только японским разработкам.
  • Паспортная мощность - 90 Вт.
  • Номинальная мощность - 35 Вт.
  • Номинальное электрическое сопротивление составляет 4 Ом (8 Ом).
  • Диапазон воспроизводимых частот 31,5 ... 20000 Гц (+ -4 дБ).
  • Номинальное звуковое давление - 1,2 Па.
  • Гармонические искажения динамика при уровне звукового давления 90 дБ на частотах:
    250–1000 Гц: 2%
    1000–2000 Гц: 1,5%
    2000–6300 Гц: 1%
  • Габаритные размеры колонок - 360х710х285 мм.
  • Масса АУ - 30 кг.


Этот пугающе горбатый график АЧХ для советской техники 70-х годов был недостижимым эталоном.

Спустя два года 35АС-1 с измененной конструкцией начала выпускаться «Радиотехникой» как самостоятельный продукт под названием С-90. В акустических характеристиках С-90 существенных изменений не произошло - это была практически такая же колонка с новым названием. Более поздние версии динамиков S-90B и S-90D отличались увеличением частотного диапазона, индикацией перегрузки электрического динамика и новым обновленным дизайном корпуса.

Радость и проклятие советского меломана


Как и любая другая система, 35AC-1 не была лишена недостатков.Придирчивые аудиофилы часто жалуются на гулкий характер низкой неестественной передачи звука и бесполезность тембровых фильтров при низкой когерентности системы усилителя.

Специалисты отмечают несовершенство конструкции фильтра.

Между тем высокая мощность АС (которая многих привлекала в этой системе) и присущая советской технике простота оставляли возможность для опытных радиолюбителей вносить улучшения и усовершенствования.

Неожиданный «создатель»


Прошли десятилетия, выпуск легендарной системы прекратился в начале девяностых, все основательно забыли о тех, кто ее создал.В Латвии, конечно, вспомнили, Roland
. Керно продолжал карьеру инженера почти до самой смерти, стал членом Латвийского акустического общества. Инженер умер в 2003 году. Но в России, куда до распада СССР поставлялась львиная доля С-90, об этом забыли.

Так, в 2014 году на канале компании Alex Audio появился видеоролик телекомпании «Эксперт ТВ», в котором Александр Ян-Беляевский, член Российской академии естественных наук (основатель Alex Audio), назван автором акустическая система S-90.Говорят, АС была разработана в 80-х годах, когда Ян-Беляевский якобы работал на Радиотехническом заводе.

Нет информации о том, что он действительно работал в сети. Помимо рассказа самого Ян-Беляевского, я цитирую здесь, где он упоминает, что он разработал фильтр для С-90:

«В далеком и безоблачном 1975 году в СССР повсеместно продавалась акустика 35АС - 35 Вт. (по международным стандартам 70 Вт.), который выпускали все фабрики и Рижский завод Попова не стал исключением ...

Акустику можно делать на слух. «Как это было на самом деле!», - рассказывает автор S-90

. Мне тогда было 14 лет, я работал в радиотехническом кружке в г. Кожухово, метро Автозаводская, под руководством Павла Иконникова. Родители были знакомы с главным инженером Рижского завода Цудечкисом: «Он был весь мудрый», «Инициативный человек - он привносил все новое и новое, весь завод держался на нем!».
Для себя, для дома, сделал акустическую систему на основе рижских колонок - «Цудечкис видел это в моем доме!», Первое, что он сказал: «Это то, что мне нужно - у меня есть целая КБ (Дизайн офис подчинен, и все бесполезно! »
Акустику можно сделать на слух.« Как это было на самом деле! », - говорит автор S-90

« Во всем мире - меня считают основателем прототипа колонки S -90, который был создан в 1979 году, в 1980 году запущен в серию ».
Поехали в Ригу на завод, прошли все отделы: инженеры, конструкторы, техники.Цудечкис отдал приказ: «Это тот парень, который так скажет и сделает!». И все получилось, представьте - мне было 14 лет, рисовали, писали, считали, мои фильтры сделали ... Прототип был готов! Акустику можно делать на слух. «Как было на самом деле!», - говорит автор S-90 -

Сначала все собирали с «лысины» - я собирал фильтры, не зацикливаясь на замерах, и вот долгожданный момент - S-90 был помещен в звуковую камеру, и расчеты Цудечкиса полностью оправдались - График почти идеальный, «Вы все это знаете», все были в шоке! Я понял одно: «Акустику можно делать на слух!».Помимо S-90, я разработал колонки S-30, и все новые модели сразу запустили в серию. Мне дали пару С-30, и я вернулся в Москву. »

(авторская типографика сохранена; согласно nnm2.com/blogs/etam)

Ян-Беляевский тоже подписан довольно пафосно:
Всегда ваш - изобретатель С-90.
С уважением, академик РАЕН
, генеральный директор ООО «АЛЕКС»,
Ян-Беляевский Александр Владимирович

Интересно, что сам Ян-Беляевский родился в 1965 году.Те. 35AC-1 он якобы разработал за 11 лет. Кстати, в 1978 году (15.01.1978) ОКБ «Орбита» был получен патент № 00588661 на разработку акустической системы 35АС-1 (С-90). Авторами, упомянутыми в патенте, являются Керно Роланд Паулович и Ласис Дзинтарс Артурович, что полностью исключает возможность какого-либо отношения Яна-Беляевского к этой разработке в 80-е годы.

Всего


По сей день многие менее искушенные меломаны используют C-90 в качестве домашней акустики.Есть и коллекционеры, для которых эти советские колонки разных серий представляют коллекционную ценность. Российские производители акустических систем, в том числе Aleks Audio и Arslab, создают ностальгические клоны S-90. Энтузиасты с руками из нужного места и знанием акустики регулярно выкладывают варианты переделки знаменитой легенды советского колонностроения.

Создатель этой колонки Роланд Керно из всех инженеров послевоенного периода внес, пожалуй, самый впечатляющий вклад в советскую электроакустику.Он запатентовал более 10 изобретений, разработал практически все акустические системы, выпускаемые заводом VEF Radiotehnika RRR с 1940-х годов, что составляет около 30% всех акустических систем, выпускаемых в СССР после 1940-х годов.

Современники инженера говорили о нем следующее:

Это уникальный человек, всю ту «акустику», которую «Радиотехника» производит с конца 40-х годов, он разработал. Одним из первых он придумал сам принцип: взять несколько динамиков, отвечающих за узкую полосу частот, и разделить их специальными фильтрами.Но Роланд Паулович считал, что невозможно собрать настолько исчерпывающую информацию, чтобы все было предсказуемо на бумаге.
В этой работе всегда останется момент творчества ...

Джинсы
В нашем каталоге представлен широкий ассортимент высококачественных акустических систем.

Platinum S-90 SL - TAGA Harmony

PLATINUM SLIM Series

ШКАФЫ


TLIE - Шкафы с низким уровнем помех Taga изготовлены из высококачественных плит PLAT и МДФ толщиной 1512 мм для пола 902 ONE громкоговорители (12 мм для центрального динамика, громкоговорителей объемного звучания и LCR) с внутренними скобами (напольные модели) для увеличения жесткости и ограничения любых нежелательных резонансов.

Формы SLIM созданы не только для того, чтобы выглядеть прекрасно и современно, но и для снижения любых нежелательных вибраций, дифракций или турбулентности, которые могут повлиять на качество звука.

Акустический демпфирующий материал, используемый внутри шкафов, устраняет проблему внутренних стоячих волн, а фазоинверторные порты имеют уникальную конструкцию, сводящую искажения к минимуму.

Покраска High Gloss (отдельные модели) - минимум 5 слоев краски плюс 1 слой основного покрытия.


Напольные модели устанавливаются на прочных основаниях с шипами, которые обеспечивают устойчивость и хорошую изоляцию динамиков от пола.

ВЫСОКОЧАСТОТНЫЙ ДРАЙВЕР


1. T-YOKE / полюсный элемент
2. Увеличенный ферритовый магнит
3. Верхняя пластина
4. Звуковая катушка с медным алюминиевым проводом (CCAW) с серебряной проводкой
5. TPTTD Купол из чистого титана
6. Держатель
8. Металлическая решетка
7 и 9. TWG Передняя лицевая панель

1 дюйм (25 мм) TPTTD Taga Чистый титановый купол твитера с увеличенным магнитом Φ70, феррожидкостным охлаждением и усиленной звуковой катушкой CCAW и серебряной проводкой, твитер может выдерживать высокую мощность, а его характеристики очень точные, четкие, плавные и подробно.


Специализированная рупорная конструкция TWG TAGA Волноводная лицевая панель твитера с использованием вогнутых диффузоров, а также купольной металлической решетки способствует равномерному и плоскому рассеиванию звука внутри и вне оси динамика. Звуковая катушка CCAW обеспечивает четкую, чистую связь без искажений и мощный звук. Платиновый твитер может работать на частоте до 40 кГц!


Верхняя пластина TTP Taga (только в некоторых моделях) снижает эффект стоячих волн и создает трехмерные характеристики.
PLATINUM ONE - TTP имеет резиновое покрытие для более роскошного внешнего вида и еще большего воздействия на качество звука.

ДРАЙВЕР СРЕДНЕГО ДИАПАЗОНА

1. T-YOKE / полюсный наконечник
2. Увеличенный ферритовый магнит
3. Верхняя пластина
7. Алюминиевое литье под давлением с антиокислительной обработкой поверхности
8. Плоский медный провод катушка
9.Клемма
10. Спайдер
11. TPACD Конус из чистого алюминия и резиновая окантовка
13. Серебряное пластиковое кольцо
14. Фазовый штекер из чистого алюминия в форме пули

Жесткий и сверхлегкий TPACD Конус из чистого алюминия Taga (с алюминиевой формой пули фазовый штекер и шасси, увеличенный магнит Φ90) с бутиловой подвеской могут двигаться очень быстро и часто, позволяя средним частотам быть очень богатыми, просторными и приятными. Сверхмощная комбинированная звуковая катушка с Т-образным хомутом и чистой медью выдерживает высокие температуры и потребляемую мощность.Фазовый штекер в форме пули предназначен для выравнивания фазы аудиосигнала и сглаживания среднечастотной характеристики.

BASS-MIDRANGE DRIVER / BASS DRIVER (кроме F-60 SL, LCR-60 SL и Platinum ONE)

1. T-YOKE / полюсный наконечник
2. Увеличенный ферритовый магнит
3. Верхняя пластина
7. Шасси из литого алюминия с антиокислительной обработкой поверхности
8.Плоский провод медной звуковой катушки
9. Клемма
10. Спайдер
11. TPACD Конус из чистого алюминия и резиновая окантовка
12. Пылезащитный колпачок из чистого алюминия

F-60 SL и LCR-60 SL


1. Т-образный хомут / полюс
2. Увеличенный ферритовый магнит
3. Верхняя пластина
4. Клемма
5. Алюминиевое литье под давлением шасси с антиокислительной обработкой поверхности
6.Spider
7. Плоская звуковая катушка с медным проводом
8. Конус из чистого алюминия и резиновое подвес из TPACD
9. Пылезащитный колпачок из чистого алюминия

Динамик диффузора из чистого алюминия TPACD Taga из чистого алюминия - (алюминиевые пылезащитные колпачки и шасси, увеличенный магнит Φ100) и комбинированный усилитель Т-образная обойма, звуковая катушка из чистой меди, все это обеспечивает высокую мощность, а также глубокие, точные и детализированные басы (и детализированные, богатые и просторные средние частоты в моделях среднечастотных динамиков).

PLATINUM ONE

1.T-YOKE / полюсный элемент
2. Увеличенный ферритовый магнит
3. Верхняя пластина
4. Клемма
5. Корпус из литого алюминия TPAIC с антиокислительной обработкой поверхности
6. Спайдер
7. Плоская медная звуковая катушка
8 . Бумажный диффузор с резиновым подвесом
9. Пылезащитный колпачок из чистого алюминия

Мид-вуфер Platinum ONE с литым корпусом из чистого алюминия TPAIC Taga, увеличенным магнитом (Φ90) и сверхмощной звуковой катушкой и формирователем катушки с проводкой из чистой меди. для обработки высокой мощности, а также глубоких, точных и детализированных басов и детализированных, богатых и объемных средних частот.
TAVS Taga Air Ventilation System помогает рассеивать внутреннее тепло, обеспечивая еще более высокую долговечность энергопотребления.

ПАССИВНЫЙ РАДИАТОР (только F-90 SL)

1. Задняя крышка
2. Алюминиевое литье под давлением шасси с антиокислительной обработкой поверхности
3. Стальная деталь 85 г
4. Спайдер
5. Конус из чистого алюминия и резиновая окантовка
6. Пылезащитный колпачок из чистого алюминия

TPAPR Пассивный алюминиевый радиатор Taga из чистого алюминия (конус, пылезащитный колпачок и шасси из чистого алюминия).Очень легкий диффузор и эластичная резиновая подвеска позволяют быстро и точно перемещать диффузор за счет внутреннего давления воздуха, создаваемого активными низкочастотными динамиками. Дополнительная стальная нагрузка 85 г добавляется для увеличения коэффициента демпфирования.

BASSREFLEX


BOM Всенаправленный модуль Bassreflex - порты с низкой турбулентностью и высокой скоростью, в которых используются вогнутые диффузоры для увеличения рассеивания низких частот.
PLATINUM ONE - порт имеет резиновое покрытие для более роскошного внешнего вида и еще большего воздействия на качество звука.

КРОССОВЕРЫ
Высокое качество, жесткие допуски и точно подобранные компоненты кроссоверов и внутренние провода для абсолютной нейтральности звука, высокой длительной мощности и надежности.

ВНУТРЕННЯЯ ПРОВОДКА
TAGA Harmony использует бескислородную медь высокой чистоты OFC для внутренней проводки, соединяющей кроссоверы с драйверами, гарантируя, что входящие аудиосигналы от приемника или усилителя не потеряют никаких важных деталей на пути к драйверам.
PLATINUM ONE - используется та же проводка, что и в более дорогих моделях серии.

СОЕДИНИТЕЛЬНЫЕ СТОЛБЫ
Во всех громкоговорителях (включая центральный громкоговоритель и громкоговорители объемного звучания) используются высококачественные позолоченные банановые клеммы для крепления необработанных кабелей громкоговорителей до 10AWG и наиболее популярных типов разъемов.
В передних громкоговорителях используются модернизированные высококачественные банановые крепежные штыри, обеспечивающие двухпроводное соединение для более широкого рассеивания и простора, более высокой звуковой точности и более точного местоположения.
PLATINUM ONE - использует тот же тип зажима, что и в моделях более высокого класса, а клеммная коробка имеет резиновое покрытие для более роскошного внешнего вида.

MK Sound S-90: - Руководство по эксплуатации сателлитных громкоговорителей Miller & Kreisel Sound Corporation S-1C, S-90, S-80 SX-7

  • СТРАНИЦА 1

    Руководство по эксплуатации сателлитных громкоговорителей S-100B S-90 SX -7 S-1C S-80 Miller & Kreisel Sound Corporation 10391 Jefferson Boulevard Culver City, CA

    USA (310) 204-2854 ФАКС (310) 202-8782 © 1995 MILLER & KREISEL SOUND CORP.

  • PAGE 2

    стр. 2 сателлитные колонки СОДЕРЖАНИЕ 1.ВСТУПЛЕНИЕ................................................. .................................................. ........ 3 2. РАЗМЕЩЕНИЕ СПУТНИКОВЫХ ДИНАМИКОВ .................................. ........................... 3 3. ПОДКЛЮЧЕНИЕ И ИСПОЛЬЗОВАНИЕ ДИНАМИКА S-100B ........... .................................................. ................ 3 ПРИСОЕДИНЕНИЕ .............................. .................................................. .........................................

  • СТР. 3

    стр. 3 сателлитных динамика 1.ВВЕДЕНИЕ Поздравляем! Ваша новая акустическая система M&K Satellite подарит вам годы непревзойденного удовольствия и волнения при прослушивании ваших любимых музыкальных и аудио / видео источников. Мы рекомендуем вам прочитать это руководство пользователя, так как здесь содержится большой объем информации, которая поможет вам добиться максимальной производительности.

  • СТР. 4

    стр. 4 сателлитные акустические системы У ряда специализированных производителей имеется очень широкий выбор высококачественных акустических кабелей.Мы не рекомендуем использовать кабели премиум-класса какой-либо конкретной марки, но мы рекомендуем использовать кабель такого высокого качества, который соответствует вашему бюджету. Использование кабелей более высокого качества улучшит звучание ваших спутников. Сателлиты M&K не предназначены для двухпроводного подключения. Не используйте четыре входных разъема для двухпроводного подключения ваших спутников, так как это может повредить ваш усилитель и динамики.

  • СТРАНИЦА 5

    стр. 5 сателлитные колонки РИСУНОК 1 ПОДКЛЮЧЕНИЕ СПУТНИКОВОГО ДИНАМИКА S-100B S-100B НОРМАЛЬНЫЙ СПУТНИК S-100B НОРМАЛЬНЫЙ НОРМАЛЬНЫЙ СРЕДНИЙ ДИНАМИК СРЕДНИЙ ДИНАМИК СРЕДНИЙ КОНТУР СРЕДНИЙ ДИНАМИК СРЕДНИЙ ДИНАМИК СРЕДНИЙ ЭФФЕКТИВНОСТЬ НИЗКИЙ НИЗКАЯ ЭФФЕКТИВНОСТЬ СВЕТИТЕЛЯ ПОДКЛЮЧИТЕ УСИЛИТЕЛЬ ТОЛЬКО К ОДНОМУ КРАСНОМУ И ТОЛЬКО ОДНОМУ ЧЕРНОМУ ТЕРМИНАЛУ СПЕЦИАЛЬНЫЙ ВХОД (см. Инструкции) НОРМАЛЬНЫЙ НИЗКИЙ ТВИТЕР НИЗКИЙ ЭФФЕКТИВНОСТЬ ПОДКЛЮЧИТЕ УСИЛИТЕЛЬ ТОЛЬКО К ОДНОМУ КРАСНОМУ И ТОЛЬКО ОДНОМ ЧЕРНОМУ ТЕРМИНАЛУ

    СПЕЦИАЛЬНЫЙ ВХОД 6 сателлитных динамиков 4.ПОДКЛЮЧЕНИЕ И ИСПОЛЬЗОВАНИЕ ДИНАМИКОВ S-90 Качество звука, которое вы получаете от своих спутников, может зависеть от типа провода динамика, который вы используете для их подключения. Хотя для подключения сателлитов можно использовать провод колонок толщиной до 22 калибра, мы рекомендуем использовать провод самого большого диаметра. Это означает как минимум провод 18 калибра. Более 10 футов вы должны использовать калибр 16, а для более 30 футов мы рекомендуем использовать калибр 14 или больше.

  • СТРАНИЦА 7

    стр. 7 сателлитные колонки РИСУНОК 2 ПОДКЛЮЧЕНИЕ К СПУТНИКУ S-90 S-90 НОРМАЛЬНАЯ СПУТНИКОВАЯ СИСТЕМА S-90 НОРМАЛЬНАЯ НИЗКАЯ ДИНАМИКА НИЗКОГО ДИНАМИКА НИЗКАЯ ЭФФЕКТИВНОСТЬ НОРМАЛЬНАЯ НИЗКАЯ ДИНАМИКА СРЕДНЕГО ДИНАМИКА СРЕДНЕГО ДИНАМИКА (см. Инструкции) КОНТУР НИЗКАЯ ЭФФЕКТИВНОСТЬ СРЕДНИЙ ТВИТЕР СПЕЦИАЛЬНЫЙ (см. Инструкции) КОНТУР ВЧ КОНТУР СРЕДНИЙ ДИАПАЗОН КОНТУРНЫЙ ВХОД 4 Ом 4 Ом Сделано в США Сделано в США MILLER & KREISEL SOUND CORPORATION MILLER & KREISEL SOUND CORPORATION 10391 Jefferson Blvd.

  • СТРАНИЦА 8

    стр. 8 Сателлитные динамики фактически «плоские» из-за выравнивания в процессе записи, а искусственное изменение высоких частот является обычным явлением. 5. ПОДКЛЮЧЕНИЕ И ИСПОЛЬЗОВАНИЕ ДИНАМИКОВ S-80 На задней панели динамиков S-80 находятся две пары клемм для динамиков (вместо обычной одной пары). Поэтому чрезвычайно важно внимательно следовать этим инструкциям, чтобы избежать любого возможного повреждения динамиков или усилителя, а также для получения наилучшего звука.

  • СТРАНИЦА 9

    стр. 9 сателлитные колонки РИСУНОК 3 ПОДКЛЮЧЕНИЕ С S-80 ВЫСОКОЭФФЕКТИВНЫЙ / ВЫСОКИЙ СВЕТИТЕЛЬ ВЫСОКАЯ ЭФФЕКТИВНОСТЬ / НИЗКИЙ ДИНАМИК SATEL LITE ДИНАМИК SATEL LITE ПОДКЛЮЧАЕТСЯ К ОДНОМУ АУДИОСИСТЕМАМ BLAC см. инструкции) ПОДКЛЮЧАЙТЕ УСИЛИТЕЛЬ CT ТОЛЬКО К ОДНОМУ КРАСНОМУ И ОДНОМ ЧЕРНОМУ КЛЕММУ K (см. инструкции) ВЫСОКИЙ УРОВЕНЬ СВЕТИТЕЛЯ ЭФФЕКТИВНОСТЬ ВЫСОКОГО НИЗКОГО ВЫСОКОГО ВЫСОКОГО СДЕЛАНО В США _ НИЗКИЙ СДЕЛАНО В США _ + + _ _ + + УСИЛИТЕЛЬ (УСИЛИТЕЛЬ УСИЛИТЕЛЯ) показан только один канал)

  • СТР. 10

    стр. 10 сателлитные колонки Вход HIGH EFFICIENCY дает яркий, прямой звук с большой эффективностью и более широким динамическим диапазоном.Особенно полезно для получения максимального уровня звуковой мощности, особенно с маломощными усилителями. Иногда его называют «German Sound».

  • СТРАНИЦА 11

    стр. 11 сателлитные колонки РИСУНОК 4 ПОДКЛЮЧЕНИЕ СПУТНИКОВОГО ДИНАМИКА S-1C S-1C S-1C СПУТНИКОВЫЙ ДИНАМИК ОБЫЧНЫЙ НИЗКИЙ НИЗКИЙ СВЕТИТЕЛЬНЫЙ ДИНАМИК ВЫСОКИЙ СВЕТИТЕЛЬНЫЙ ДИНАМИК НОРМАЛЬНЫЙ КОНТУР НОРМАЛЬНЫЙ НОРМАЛЬНЫЙ НОРМАЛЬНЫЙ КОНТУР TWEETER LOW EFFICY WIDE HIGH TWEETER MEDIUM HIGH EFFICY DIRECTIVITY CONTROL СРЕДНИЙ ДИАПАЗОН КОНТУР НОРМАЛЬНЫЙ УЗКИЙ НИЗКИЙ ЭФФЕКТИВНОСТЬ ШИРОКИЙ КОНТУР высоких частот СРЕДНЯЯ ВЫСОКАЯ ЭФФЕКТИВНОСТЬ НАПРАВЛЕНИЕ НОРМАЛЬНОЕ УПРАВЛЕНИЕ НОРМАЛЬНОЙ МОЩНОСТЬ

  • СТРАНИЦА 12

    стр. 12 сателлитные громкоговорители в положение НИЗКИЙ ЭФФЕКТИВНОСТЬ.По сравнению с NORMAL, позиция LOW EFFICIENCY дает более теплый, мягкий звук средних басов с более отдаленной перспективой. Когда вы размещаете динамик непосредственно на поверхности, такой как стена, пол или потолок, вы можете обнаружить, что положение ВЫСОКАЯ ЭФФЕКТИВНОСТЬ дает наилучший отклик. Это связано с тем, что это положение лучше всего соответствует усилению мидбаса, которое происходит, когда динамик находится прямо напротив поверхности комнаты.

  • СТР. 13

    стр. 13 сателлитные колонки РИСУНОК 5 BI - ПОДКЛЮЧЕНИЕ СПУТНИКОВОГО ДИНАМИКА S-1C S-1C НОРМАЛЬНЫЙ НИЗКИЙ ТВИТЕР НОРМАЛЬНЫЙ УЗКИЙ НИЗКАЯ ЭФФЕКТИВНОСТЬ КОНТРОЛЬ ШИРОКИЙ ДВИГАТЕЛЬ СРЕДНЯЯ ЧАСТЬ СРЕДНЯЯ ЧАСТЬ СРЕДНЯЯ ЭФФЕКТИВНОСТЬ СРЕДНЯЯ ЭФФЕКТИВНОСТЬ СРЕДНЯЯ ЭФФЕКТИВНОСТЬ СРЕДНЯЯ ЭФФЕКТИВНОСТЬ ПОКАЗАНО НОРМАЛЬНЫЙ ВХОД БИ-ПРОВОДНЫЙ ВУФЕРНЫЙ ВХОДНОЙ УСИЛИТЕЛЬ Для обычных (однопроводных) подключений усилителя используйте НОРМАЛЬНЫЕ входные клеммы (верхний набор) и установите тумблер в положение НОРМАЛЬНЫЙ.Для двухпроводных подключений обратитесь к руководству пользователя.

  • СТРАНИЦА 14

    стр. 14 сателлитные колонки A. ВЫСОТА (ИЛИ УГОЛ) Ваши сателлиты M&K всегда будут обеспечивать звук лучше обычных колонок, независимо от того, где вы их размещаете. Однако, поскольку они разработаны для очень быстрой и точной переходной характеристики, они обеспечивают еще лучшее качество звука и самую ровную частотную характеристику при правильной ориентации относительно вашего уха.

  • СТРАНИЦА 15

    стр. 15 сателлитные динамики на этой схеме из-за оптической иллюзии).Постарайтесь как можно точнее следовать формуле. Вы можете точно настроить размещение, прослушивая источник с изображением (например, вокалист), расположенный между динамиками. При прослушивании в стереофоническом режиме (без динамика центрального канала) перемещайте динамики ближе или дальше друг от друга небольшими шагами, пока не услышите наиболее резкое и связное изображение, особенно в фантомном центре.

  • СТРАНИЦА 16

    стр. 16 Измеритель сателлитных громкоговорителей (доступен по цене менее 40 долларов) и используется для измерения выходной мощности громкоговорителей при воспроизведении тестовых сигналов, генерируемых вашим процессором или приемником.См. Руководство по эксплуатации вашего процессора или приемника, чтобы узнать, как выполнить калибровку. НИКОГДА НЕ ПРОВЕРЯЙТЕ УРОВНИ ПО УХУ! Этот счетчик представляет собой небольшое вложение по сравнению с ценой вашей системы, и это единственный способ убедиться, что вы получите максимальную выгоду от своих вложений.

  • СТРАНИЦА 17

    сателлитные колонки стр. 17 на расстоянии пяти футов или более от задней стены. Другое место в этой комнате может быть на задней стене комнаты на той же высоте, в нескольких футах от углов.Лучше всего подходят симметричные аранжировки. Лучше всего располагать их на расстоянии не менее нескольких футов от головы ближайшего слушателя. Если динамик расположен слишком близко к слушателю, его звук станет слишком направленным и может отвлечь этого слушателя.

  • СТР. 18

    стр. 18 сателлитные колонки 10. ПОВРЕЖДЕНИЕ ДИНАМИКА И КАК ИЗБЕЖАТЬ ЭТОГО Важным фактором, который следует учитывать при выборе любой акустической системы, является возможность повреждения динамика. Даже несмотря на то, что ваши сателлиты M&K обладают чрезвычайно высокой мощностью управления (особенно для сателлитных динамиков), они все равно могут быть повреждены относительно маломощными усилителями.Хотя на самом деле очень немногие спутники M&K возвращаются для обслуживания, подавляющее большинство из них возвращаются не из-за производственных дефектов.

  • СТР. 19

    стр. 19 сателлитные колонки На все сателлитные колонки M&K предоставляется пятилетняя ограниченная гарантия на комплектующие и ремонт. Эта гарантия может быть передана новым владельцам в течение пяти лет с даты первоначальной покупки. Она не распространяется на злоупотребления, неправильное использование, ремонт на неавторизованных сервисных станциях, динамики без серийных номеров M&K, динамики, не проданные официальными дилерами M&K, а также динамики, поврежденные при транспортировке или случайно.Если у вас есть вопросы по гарантии, обращайтесь в M&K. 13.

  • СТРАНИЦА 20

    стр. 20 сателлитные колонки РИСУНОК 7 ВЫБОР ПРАВИЛЬНОГО КРОНШТЕЙНА OMNIMOUNT ® S-100B S-90 (когда резьбовые вставки находятся на задней части S-90) ИСПОЛЬЗУЙТЕ OMNIMOUNT® 75-WA с четырьмя резьбами вставки расположены на задней перегородке шкафа. Закрепите кронштейн на громкоговорителе с помощью винтов с полукруглой головкой 1/4 дюйма x 20 длиной 5/8 дюйма или с круглой головкой. Используйте только монтажный кронштейн OmniMount® Series 75.

  • Premium Sound от Bowers & Wilkins (Volvo S90) обзор

    Стандартная аудиосистема для S90 - это 10 динамиков, мощность 330 Вт, что Volvo называет своим «высокопроизводительным» предложением. Напротив, Premium Sound от Bowers & Wilkins - это вариант стоимостью 3000 фунтов стерлингов, использующий 19 динамиков, 12-канальный усилитель и мощность 1400 Вт. На бумаге это кажется дорогостоящим для увеличения мощности и добавления дополнительных динамиков, но это только половина дела.

    ВИДЕО: Практический обзор аудиосистемы B&W Premium (Volvo XC90)

    Технические характеристики

    Приводы в стандартной системе S90 ограничены передними и задними дверями, а также задней полкой.В задних дверях есть только один динамик, тогда как система B&W (на фото выше) охватывает все основания, с алюминиевым высокочастотным динамиком, кевларовым среднечастотным динамиком и басовым блоком во всех дверях (и отдельным сабвуфером из углеродного волокна в задней части). .

    Также есть праздничный элемент B&W, твитер наверху, который гордо выступает из середины приборной панели.

    Алюминиевый купол излучает высокие частоты в направлении слушателя: он расположен таким образом, чтобы уменьшить отражение от ветрового стекла, и вместе с другими высокочастотными динамиками в системе он использует специальное расположение диффузоров позади, чтобы поглощать отраженные звуки и уменьшать вибрации .

    ПОДРОБНЕЕ: Практический обзор аудиосистемы Bang & Olufsen (Audi R8 Spyder)

    Настройка системы

    Но это не просто динамик улучшенного калибра, который вы получаете с системой B&W. Уровень волшебства обработки звука в вашем распоряжении намного более продвинутый.

    У вас есть обычные настройки тона и баланса, но настройка Bowers добавляет в уравнение три специально разработанных режима обработки, доступ к которым осуществляется через значок Sound Experience на сенсорном экране Volvo.Каждый режим утверждает, что предлагает слушателю свой стиль представления.

    Студийный режим изменяет звук таким образом, чтобы его можно было сфокусировать как на водителе, так и на всех, кто находится в машине, или только на тех, кто находится сзади. Volvo утверждает, что звук становится более сухим и точным. Мы находим звуки звуковой сцены немного чище и упорядоченнее - гораздо более очевидно, что звук исходит из динамиков, расположенных в дверях.

    Individual Stage позволяет управлять двумя элементами акустики системы: интенсивностью и охватом.Первое относится к воспринимаемой близости и глубине звукового поля. Это случай, когда вы хотите, чтобы звук исходил от передней кромки приборной панели или сзади?

    Последний изменяет ширину, чтобы вы могли стимулировать систему к созданию более простой или более захватывающей звуковой сцены. Подобно добавлению приправ к любимому стейку (или салату), просто используйте ползунки на сенсорном экране, чтобы настроить каждую настройку по вкусу.

    Последний режим - это дань уважения Гетеборгу, дому Volvo.Названный Концертным залом, он должен воссоздать акустику знаменитого концертного зала Гетеборга. На самом деле это приятный штрих и изящный маркетинговый ход, но он не дает самого убедительного звука. Такие жанры, как рок, поп, хип-хоп или R&B ему не подходят, и даже классические треки не могут звучать естественно.

    Когда мы с автомобилем, мы тяготеем к настройке индивидуального этапа, которая, как нам кажется, дает лучший баланс точности и погружения.

    ПОДРОБНЕЕ: практический обзор аудиосистемы B&W Diamond Surround Sound (BMW 7 серии)

    Качество звука

    Нам повезло, что мы смогли прослушать стандартную систему Volvo, прежде чем перейти на B&W-оборудованную автомобиль. Разница - ночь и день.

    Вы сразу же понимаете, что прорабатывается больше деталей, а также более тщательная и точная подача звука в кабину. Вы услышите более полную и правдивую информацию о дорожке, независимо от того, используете ли вы встроенный проигрыватель компакт-дисков или учетную запись Spotify.

    Интеграция между всеми динамиками отличная - даже сабвуфер в задней части автомобиля не кажется слишком далеким. Низки веские и полные, но не жертвуют многим в плане упругости или мощности. Племенной удар барабана, который гремит вместе с Foo Fighters Run , звучит твердо и решительно.

    Некоторые детали в стандартной системе плохо слышны, но здесь они проявляются четко и ясно. Звуковая сцена звучит полнее и изысканнее, от этого тем интереснее подача.

    БОЛЬШЕ: практический обзор аудиосистемы Bowers & Wilkins (McLaren 570GT)

    Что касается высоких частот, то верхний твитер имеет большое значение. Это не только делает высокие звуки более четкими, но и повышает качество этих нот, придавая им большую текстуру и реализм. Еще один положительный момент - нет никаких признаков резкости или яркости.

    Весь тон ориентирован на легкое прослушивание, что делает систему легкой в ​​использовании во время длительных перегрузок на автомагистралях.Единственным недостатком является то, что в динамическом плане система B&W не дает того эффекта и драйва, который нам хотелось бы.

    Удары барабана кажутся немного неуверенными, и высокие частоты можно было бы сделать с большей остротой.

    БОЛЬШЕ: Обзор B&W 805 D3

    Вердикт

    Система Bowers & Wilkins для Volvo S90 не самая сильная система, которую мы слышали внутри четырех дверей - мы хотели бы, чтобы она звучала немного больше исходящие в абсолютном выражении. Но в перестрелке между этой и стандартной настройкой S90 есть только один победитель.

    Скачок качества очевиден, даже если у вас неподготовленный слух. Звучит превосходно, а предлагаемый уровень обработки в целом действительно удобен для точной настройки.

    Если вы думаете о том, чтобы пропустить или проигнорировать вариант черно-белого звука, мы предлагаем пересмотреть его или, по крайней мере, послушать его самостоятельно.

    Посмотреть все отзывы о Bowers & Wilkins

    технические характеристики, схема. Колонки своими руками. Учиться и казаться

    Доработка 35АС-212 (С-90) с родной акустикой и переключателями.

    По проспекту 90-х производство Рижского радио серийно выпускало две модели акустических систем: 35АС-212 или «С-90» и 35АС-012 в модификациях «С-90Б», «С-90Д», » С-100Б ». Пора доработать и более древнюю модель 35АС-212, а также ее предшественницу 35АС-1, имеющую аналогичный набор динамиков.
    В этих моделях есть переключатели уровня ослабления энергии, подаваемой на сч и ВЧ динамики, что позволяет подогнать их под уровень динамики и настроить систему для конкретных условий прослушивания.Все это, конечно, хорошо, но «бухает и поднимает», как ни крути переключается. И я хочу быть музыкальным. Как-то подписался с альтернативными мыслями по доработке «С-90». Эти мысли развеяли их безопасно и незаметно. На их место пришли другие, более интересные. Наиболее перспективным показалось использование фильтра «Нивага 9» из предыдущей статьи и его пересчет на другой набор динамиков, а переключатели СЦ и ВЧ оставлены в исходном заводском виде. Полученная схема фильтра для С-90 представлена ​​на рисунке.Предлагаю назвать ее «Нивага 10».

    Отличительной особенностью фильтра является наличие резисторов R1, R2, R3, R4, которые обеспечивают прямой потенциальный контакт всех динамиков с выходом разума и не дают фазовой характеристики Вдали от линейной зависимости по частоте. Если внимательно посмотреть на схему, можно увидеть, что сопротивление этих резисторов близко к активному сопротивлению соответствующих динамиков. Подходящие товарищи, конечно, могут добавить к ним индуктивный эквивалент этих громкоговорителей.Поленился, так как в таком виде качество звука меня вполне устраивало, а возможности поэкспериментировать в звуковой камере у меня нет. Что ж, если вы все же посмотрите на схему полосового фильтра, ведущую к общей динамике, вы увидите, что она создана из ранее разработанного фильтра типа «Nivaga 6 или 8» путем замены динамиков на эквивалентные резисторы. Точно так же в фильтрах НЧ и ВЧ резисторы R1I R3 являются эквивалентами соответствующих динамиков. Следовательно, данная схема с параллельными динамиками является логическим развитием предыдущей с последовательным подключением динамиков, а значит, она сохраняет все свои преимущества, о которых написано в более ранних статьях.И в то же время это создает новые возможности для передвижения. Частоты среза всех четырех фильтров включены в диаграмму независимо друг от друга, контролируя пики и сбои в столбце ACH, чего не было в предыдущей схеме. В частном случае в этой схеме я стремился сдвинуть частоту среза НЧ и динамиков, а также частоту сч и ВЧ динамиков на пол-октаву. Результаты блестящие. Эластичный бас, стереопанорама, объемность, чистая середина - все, что есть у Жарья Земля Меломанана в доработанных колонках «С-90».
    Опасения, что введенные резисторы нагреются, не оправдались. Теоретически заложены. Практически его можно уменьшить в 2 - 3 раза, но резисторы должны быть проволочными.
    Практика показывает, что далеко не все, что мне нравится, подходит и другим. Что ж, предложенная схема открыта для разумных улучшений, и я готов к серьезным обсуждениям.
    Трактат составлен 20.02.12.

    1. Небольшой объем корпуса для низкочастотной динамики. Следствие - низкочастотный пузырь.
    2. Фазоинвертор рассчитан на частоту 20 Гц. Следствием этого являются большие искажения НЧ.
    3. Некудный среднечастотный динамик. Последствия омерзительны, щ, гордыня.
    4. Низкочастотный резонанс высокочастотной динамики. Последствия «неуклюжие», ожидаемые.
    5. Фильтр рассчитан с учетом предыдущих недостатков. Следствие - при доработках любого узла фильтр надо менять.
    6. Дело недостаточно жесткое и не "перетасовать".«Последствия - колебания, гордость,« бочка ».
    7. и т.д. и т.п. ...

    Учимся и видим

    Выпив пива, мы получаем до трех истин. Есть три способа:

    1. Просто и эффективно.
    2. Средняя степень сложности. Больше шаманизма и снобизма. Некоторые улучшения звука по сравнению с пунктом 1.
    3. Superchadded, требует много времени и очень эффективен. Действительно, вы попробуете сделать новые столбцы. Все зависит от качества изготовления и музыкальной возни.Если ничего не происходит, значит, вам никто ничего не обещал.

    Внимание! Внимание! Внимание!

    1. При проведении всех работ следить за правильностью фазировки динамиков. Если не сталкивались сами - пригласите специалиста - электроника!
    2. Переделка динамики 15 ГД - 11А - процесс необратимый. В случае неточности динамики одна дорога оказывается в помойке, а вам остается на продажу.

    Путь первый.Легко и эффективно.

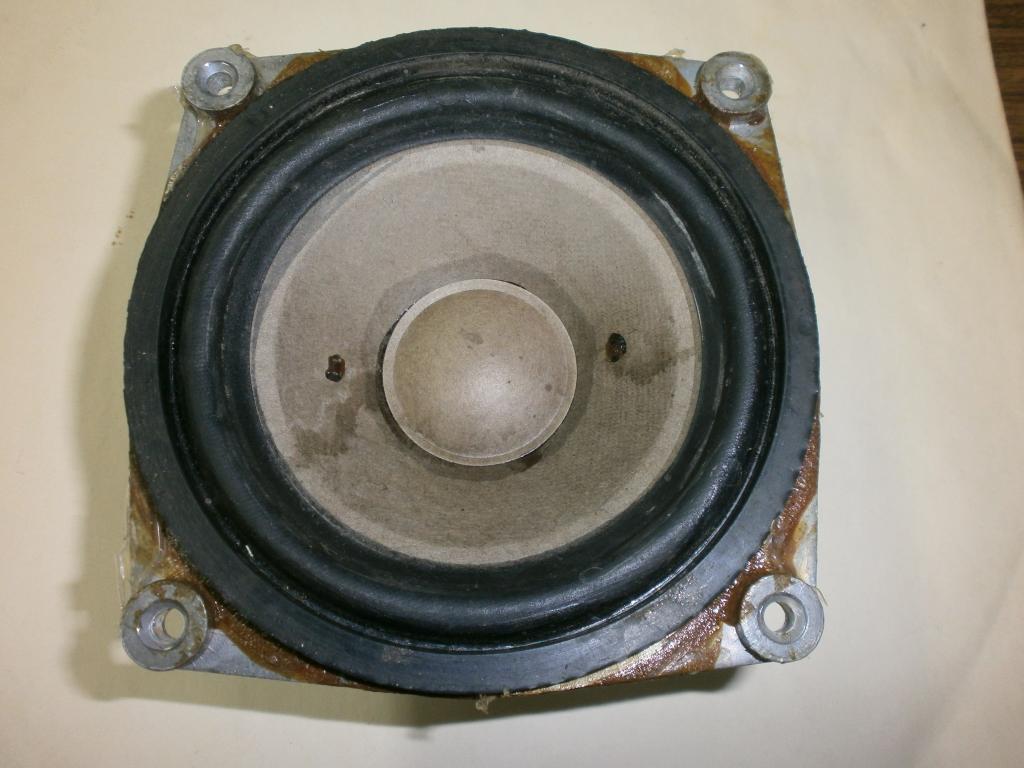

    1. В центре внимания находится средняя частота. Переделкой динамики добьемся ее работы в поршневом режиме, увеличим верхнюю граничную частоту, уберем призраки, улучшим чувствительность, улучшим фокусировку, разворот.
    2. Переводим колонку в диапазон от 31,5 Гц, вместо 20 Гц. Меньше будут тронуты.
    3. Придайте резонанс высокочастотной голове.
    4. Udichomirim Corpus Calus

    Покупаем в магазине Советский теннисный мяч.Китайцы и прочее не подходят. У них есть другой материал. Мяч должен быть точно таким, как в далеком детстве 8 копеек. В крайнем случае - можно взять у знакомых или в спортивной секции тенниса. Покупаем эпоксидную смолу (немного, можно 1см куб.), Клей (суперцемент, Марс, Арго и др. - твердый после застывания), пару простых карандашей, любую медицинскую повязку и вату.

    Приступаем к творчеству. Мяч распиливаем по шву пополам. Шов виден на штанге.Изготавливается и шириной 1-2 мм. Надо разрезать по середине шва. Увидел клинок Невы, предварительно сделав по нему коробочку с заточкой. После того, как распилили, выровняйте линию отреза на наждачной бумаге, а мелкой наждачной бумагой обработайте внешнюю поверхность шара. Если внутри в зоне шва есть большие протоки, их тоже нужно удалить. При работе шар необходимо закрепить пластилином на батарее Марс (футляр из пленочной пленки, баночки от корма для рыб и т. Д.)воображением) в трех точках. Достаточно. Пластилин удаляют позже либо сухой тряпкой, либо бензиновой салфеткой. После того, как поверхность мяча обработана, трогать его руками невозможно. Обрежьте карандаши на наждачной бумаге.

    Разделите эпоксидную смолу двойным отвердителем. Покройте поверхность шара тончайшим слоем. При необходимости излишки клея можно удалить газетной бумагой. Надежный графит, встряхните доп. Необходимо добиться, чтобы сквозь графит не просвечивал белый пластиковый шар.Если он светится, значит, слоя эпоксидной смолы было мало. Надо добавить. После того, как все произошло, оставляем застывать.

    Собираем фильтр на 3 кГц. Для этого берем конденсатор 3,7 мФ и дроссель 0,6 мп. Можно взять конденсатор от 4 до 7 МП и под него подрегулировать дроссель. Чтобы не заморачиваться с лишними формулами, самым простым является произведение емкости конденсатора в микропрейдах на индуктивность дросселя в MGN должно быть 2,82. Допустим, емкость конденсатора фильтра - 6.6 мкФ (МБГО и МБМ с допустимым отклонением от номинала ± 10%), тогда индуктивность катушки 2,82: 6,6 = 0,43 МПа, (обмотка содержит 150 витков провода ПЭВ-1 0,8, намотанного на рама диаметром 22 и длиной 22 мм при диаметре щек 44 мм). По этим данным можно собрать контур без LC-метра, так как важно не точное значение, а «захват» резонансной частоты, имеющей определенный разброс. Конденсатор и дроссель Brepim на куске ДВП и один выход катушки припаян к выходу конденсатора.К свободным выводам припаиваем провод длиной 40-50 см.

    Разбираем колонку. Снимаем низкочастотный динамик, среднечастотный, вытаскиваем из него стекло, снимаем высокочастотный динамик, снимаем декоративную накладку, снимаем Фазинвертер (на некоторых динамиках придется откручивать фильтр). Берем половину богатого шара, полируем снаружи замшей или газетной бумагой и наклеиваем на пылезащитный колпачок среднечастотного динамика жесткого клея. Необходимо следить за тем, чтобы между краем шара и крышкой не было отбракованных жидкостей и чтобы шар приклеивался точно по центру.То же самое и со второй серединой свободы. Оставить сохнуть.

    Накручиваем самодельный фильтр на заднюю стенку колонки (внутри) напротив ВЧ динамика. Припаиваем провода от фильтра к выходу высокочастотного динамика. Которая где роли не играет. Снимите разъемы с задней стенки колонн и выберите провод, идущий от усилителя непосредственно к фильтру. От патрубка фазинвертора прокручиваем металлической линией 10 см.Трубка фазинвертора и стакан среднечастотного динамика оборачиваются слоем марли и бинта. Необходимо проверить, войдут ли они после этой процедуры в свои гнезда. Если не входит, то слой шерсти марлей уменьшается. Проверяем, есть ли в стакане вата и марля. Добавляем, если этого не хватает для завершения. Сдавите среднечастотные динамики. Для этого их диффузоры дополнительно стянуты поролоновыми кольцами из заготовок 10х27х355 мм. Концы на которые приклеиваем «моментный» клеем домкрат.Низ и потолок динамиков изнутри оклеиваем войлоком (Ватин, Сингритерон и др.). Провода наматывают бинтом.

    Бандажные жгуты имеют проволоку и скручивают, зажимая проволоку. Закрепите повязку удобными нитками. Собираем столбик. Исчезновение пластилина по всему периметру всех динамиков. Орехи защитные сетки не стоит, но только при условии, что нет маленьких детей, жена не появится со шваброй или пылесосом и что столбики не возьмут.Включите колонки. Мы не узнаем права. Звоните знакомым. Пожалуйста, давай свои любимые записи. Мы слушаем. Успокаиваем знакомое пиво. Заметим с издевкой, как бы мне пригодились баксы, потраченные на покупку иностранного бродяги.

    Второй способ. Средняя сложность.

    Выполняем все, что указано на пути 1, но не собираем динамики.

    1. Улучшить свойства корпуса и убить призрака и «бочку»
    2. Улучшить прохождение сигнала
    3. Герметичный корпус.Убрать влияние корпуса

    Итак, поехали. Заднюю стенку кузова укрепить, разместив две рейки сечением 3х2см. вертикально во всю длину на расстоянии 15-20 см. Друг от друга симметрично, и прикрепив их саморезами к задней стенке. Место монтажа предварительно обработать эпоксидной смолой. Необходимо учитывать возможность установки тогда Фазинвертора. Между задней и передней стенкой устанавливаем рейку в головке головы, учитываем возможность установки стекла.Забиваем все соединения стен и уголков изнутри силиконовым клеем типа «Зубр» или сантехническими силиконовыми картами. Складываем внутрь весь корпус войлоком (Ватин, Сингипрун или др.). Толще 1,5 см. Не стоит не уменьшать внутренний объем корпуса.

    Все предложения по замене 15 ГД - 11А на 6 ГДШ-5 отклоняются. Наши и так «крутые», и такая замена приведет к потере мощности, уменьшению динамического диапазона (очень опасно) и придется менять фильтр.Так, при замене 15 ГД - 11А на 6 ГДШ-5 на 35ас - 212 необходимо заменить такие детали: L1 - 0,22MH, C2 - 1,0MF, C8 - 0,5MF, L4 - 0,1MH. Показаны новые параметры. При использовании 6 ГДШ - 5 - 4 придется приложить дополнительное сопротивление, чтобы в цепочку поставить эту головку на 4. Меняется даже внешний вид колонны. Что ж, если очень хочешь, можешь. Дальше. Удаляем переключатели тембров. Удаляем ненужные резисторы R (1, 2, 4, 5, 7, 8, 9, 11, 12, 12). Заменяем провода крепления фильтра на медный провод диаметром 1.2 мм. Заменим провода, идущие от колонок к фильтру, на другие способы. На низкочастотном динамике - многоядерный - сечение 2,5 - 3 мм кв. М., На среднечастотном - 2,5 мм кв. На высокой частоте - 2 мм кв. - Одноядерный. Все провода припаяны к фильтру напрямую, а не проходят через предыдущие динамики. Фильтр установлен внизу колонки. Все провода укладываются под слой фетра. На боковых стенках.

    Фильтр-регуляторы сняты.Делаем деревянные (ДСП, фанера) заглушки в толщину корпуса. Заливаем на эпоксидку и приезжаем. Стягиваем лицевую панель самоклеящейся пленкой под елку в тон шпона динамиков. Установите динамики. Низкие и средние частоты за счет резиновых прокладок. Резина подходит с изоляцией окон, тонкими резиновыми медицинскими шлангами, силиконовыми шлангами (хуже). Установленные динамики обрабатываются по периметру пластилином или неудобной витриной (напоминает кусок хозяйственного мыла и стоит дешево).Проверьте звук. Лезвия просто. Перенести всякие "Пионер", "Техникс", Джамо и ...

    Путь третий. Безупречный, трудоемкий и сверхэффективный.

    Неплохо иметь следующие устройства: осциллограф, генератор звуковой частоты, цифровой мультиметр, LC-метр. Человека, который не занимается ремонтом и сборкой в ​​домашних условиях, конечно же нет, но выход есть - сходить в мастерскую и попросить замерить, что надо брать с собой фильтр, головки и т. Д.Если за это и просят плату, то чисто символично. Вы даже можете заказать фильтр. Это, конечно, будет дороже. Берем основу 35ас-212 габаритами 710х360х285. Желательно, чтобы корпус был фанерный, динамик низкочастотный на резиновом подвесе, динамик высокочастотный с куполом из стеклопластика. Разобрать все. Среднечастотный динамик больше не нужен. Корпус должен быть увеличен для низкочастотной динамики с резиновым подвесом до 100 литров. Если подвеска пенополиуретан, то до 120 -130 литров.Наш же корпус на 70 литров.

    Есть два варианта:

    1. Снимите переднюю стенку с корпуса, чтобы потом использовать для матрицы под отверстия для динамиков при переделке корпуса 100 литров. Из остатков вольеров получаются хорошие ящики под картошку и маркушку в погребе.
    2. Можно попробовать собрать старый корпус.

    В первом случае необходимо ориентироваться в размере - 1100x360x350 и изготовлении в мебельной мастерской по вашим чертежам, с руганью и ссорами на качество.Рассмотрим второй способ. А можно попробовать обойтись малой кровью. Делаем сами, либо заказываем два ящика с плотно подогнанными стенками и крышками из двойной 10-слойной фанеры с внешними размерами - 380x360x285. Внизу колонны и в крышке ящика прорезаем одинаковые отверстия примерно 270х210. Коробка внутри покрыта войлоком. После сборки это будет нереально. Просверливают в крышке коробки и в нижней части колонны отверстие, через которое протирают их друг с другом болтами.Головки болтов надо пить в поту. Немного засыпаем - 10 килограммов трещины не помешает, сверху закидываем марлевый мешочек с ватным мешочком. Предварительно обработайте эпоксидный компаунд обычным отвердителем. Место подключения покрыто войлоком. Остальные телевизоры с корпусом, как и в тракте 1 и 2. Среднечастотную головку возьмем 30 ГДС-1. Надо только их проверить - брака много. Чисто механические свойства. Дальше. Мы измеряем F-резонанс всех динамиков. Можно подписать набор фетров прямо на магнитах, чтобы не запутаться и не сдвинуть все заново.

    Было бы неплохо, если бы частота резонанса парных колонок не отличалась сильно. Если динамик издает посторонние звуки на какой-либо из звуковых частот, то его необходимо либо почистить, либо заменить, если при чистке не удалось добиться нормальной работы. Рассчитываем и настраиваем фильтры для нашего случая. И чем меньше индукторов - тем лучше. Продолжаем заниматься делом. Убираем излишки смолы на месте подключения. Я пришел к нему. Делаем два деревянных ящика для фильтров. К ним мы будем прикрепляться на задней стенке снаружи.Провода от усилителя отступаем сразу к фильтрам. А провода к колонкам провести через насадки разъемов колонок. Все провода фирменные аудиофилы. Ценовая категория Выбирайте сами. Просто брать очень дорого - смысла нет. Фазоинвертор лучше переделать на частоту 31,5 - 40 Гц. Если купол высокочастотный из Лавсана, то, сняв перекладину, необходимо промыть подвес и внешнюю треть купола. Накапливаем все тело самоклеющейся пленкой.Остальное см. Путь 1 и Путь 2. При обязательной пошаговой проверке - лучше - хуже. Лучший способ, если нет явного результата - слепое прослушивание.

    Литература

    1. Загирновский М., Шоров 8. Улучшающий звук 35ас-1 и его модификации. - Радио, 1987, № 8, с. 29, 30.
    2. Шоров В. Совершенствование громкоговорителей. - Радио. 1986, № 4, с. 39-41.
    3. Алдрина И., Войхвило А. Качественные акустические системы и излучатели. - м .; Радио и связь.1985.
    4. Жбанов В. Механические демпфирующие диффузоры. - Радио, 1988, № 5, с. 41-43.
    5. Маслов А. Еще раз о переделке динамика 35ас-212 (С-90). - Радио, 1985. №1, с. 59.
    6. Жбанов В. О демпфировании динамических головок. - Радио, 1987, № 8, с. 31-34.
    7. Геннадий и Карен Арзумановы. К вопросу модернизации акустических систем. Вестник А.Р.Ф. №6 »2000.
    Давно мечтала - купить легендарный S90 и доработать свой файл, чтобы принимать бюджетное решение на зависть всем . Долго мониторил разные барахолки Купил на одной колонке 35ас-212 "Радиотехника" S90 того 1981 года выпуска (сверстники;)).
    Состояние снаружи на харде 4, изгибы ног изнутри никто не красил. Минус был только один - убита база от одного динамика, о чем мне честно доложили, ну очень не понравилось, что оба НЧ динамика покрашены серебром (хорошо, что краска не глубоко крашенная т.е. , вес диффузора немного увеличился).
    За 1000 р. Купил набор для творчества.
    Доработаем.
    Ой, я чувствую сильную полемику между сторонниками доработки советской акустики и сторонниками ее похорон окончательно и без вертлюга.
    Сразу прошу прощения за качество снимков, ибо на момент доработки и сейчас у меня кроме телефона нет дигитайзера. После прослушивания решил разобрать каждую колонку на соответствие накладных динамиков. Как выяснилось в качестве КВ, есть 10ГД-35, Щ 15ГД-11А, и ЛК 35ГД (что-то) не помню но с резиной, а не с сухой подвеской.
    Первым делом перемотал НЧ динамик.
    Восстановление динамики для меня проблем не составило так как в молодости делалось очень часто для денюжки.К сожалению оправки подходящего диаметра не вышли, но гол на выдумку хитрости и ходил с суппортом в кармане в ближайший строитель. В качестве оправки купил какую-то сантехническую трубу вроде рублей за 20. Распил (необходимо, потому что после намотки катушку снять с оправки будет практически невозможно).
    Добавлю еще 20 минут на заводку и центровку и день на просушку динамика. Все, динамик стал играть без посторонних и как не трогал.Послушав результат и прочитав Большой Интернет, стал думать дальше, как сделать звук еще лучше. В основном все виды доработок сводятся к замене ВЧ, замене сч и демпфирования корпуса.
    ВЧ действительно звучат не очень. Есть неприятные привидения на ВЧ и отсутствие западного кольца. В РФ используется динамика куполов из пластика / полиэтилена. Поставил для сравнения колонки мощностью 10 Вт с шелковыми куполами, звук RF стал намного прозрачнее и ушел на призраков, что они просто пропустили слух.В итоге в них осталась эта блеклая динамика порядка 500 р за пару. Купил их давно и на них не читается маркировка, и что было написано на ценнике не помню. Можно использовать динамики 10ГВ с шелковыми куполами.

    Замечу, что сначала сделал одну колонку и сравнил звук на тестовых дисках со звуком оригинальной колонки. После прослушивания решаю оставить переделку или вернуть все обратно. Все было сделано на основе моих любимых слухов, которые я, похоже, не одолжил.

    Тогда решил заняться ЛК, т.е. улучшить корпус. Ватин покупался за смешные деньги 38 р за метр длины и 2 раза что-то метровое. Также посмотрев изготовленные фильтры прислушался к советам поменять всю проводку в колонках.
    Поставил все колонки от колонок. Вход фильтра и переключателей. Провода можно смело резать, так как они еще на замене.
    Далее вырезал необходимый кусок ваттина, взял у знакомого мебельный степлер, стал гладить им в 2 слоя.


    Трубу фазоинвертора поставить на герметик и тоже затянуть Ватином.

    Далее Что нужно сделать, чтобы изменить фильтр.

    Схема фильтра Простая

    Я полностью отключил переключатели, так как они полностью не нужны. Удаляются лишние элементы из фильтрующего картона.
    Меняем все тонкие проводники в фильтре на обычный медный провод.
    Вот фильтр, который нужно переделать.

    А это медный провод примерно 4 квадрата, используемый почти для всех подключений.

    В итоге переделал с очищенными делителями и регуляторами


    Далее установил в корпус и закрыл ватином.
    Так же залезаем весь щ бокс снаружи.

    В принципе, после таких доработок звук изменился в лучшую сторону, басы стали четче, верхние частоты стали "прозрачными" и "легкими", но в среднем все равно верхняя середина мне не понравилась. Не хватает голоса в вокале.
    Пашня в своих запасах обнаружила два 4ГД-8Э в отличном состоянии.Поставил одну колонку и долго сравнивал результат. Результат мне понравился. В одной блюзовой записи слышны удары по основному барабану. До этого я их не различал.
    Но в акустике эти колонки простояли недолго.
    Послушав неделю доработанные колонки пришли к выводу, что звук стал меня утомлять.
    Наверное, все это связано с тем, что динамические головки 4GD-8E имеют очень высокое качество и в закрытом корпусе имеют очень резкую АЧХ.К сожалению нет нормального микрофона для проведения измерений. Да, динамики были оснащены переходником из пенопласта, закрывающим задние отверстия в динамиках. Сам Mol Boxing наполнен покрасневшей "глазной" ватой.

    В инете часто писали про 5ГДШ-5-4 и 6-ГДШ-5, про то, что после установки PAS отлично выдают сч. Наткнувшись на соседние логи магнитолы купил пару 6-ГДШ-5 4 Ом за 110 р. Насколько я понял, они устанавливаются в бытовую радиоэлектронную аппаратуру.Пробить тонкую окантовку в корзине диффузора и поставить их вместо 15ГД-11А, благо установочные размеры полностью совпадают. Есть еще один способ повысить быстродействие динамиков - пропитка суспензии мистическими гелями, размешанными кровью дирижера оркестра с ацетоном и нанесение тонкого слоя на тыльную сторону диффузора. Но вы понимаете, что это довольно редко и в строительных программах разводятся только руки. Потребовалось бы поэкспериментировать, т.к. 110 р за пару новых динамиков не жалко.

    После всех операций собираем полностью акустику и наслаждаемся новым звуком. Звук я тестировал на самодельных амунициях высокой лояльности сухих (боюсь, ценители True Hi-Fi извергнут лучи диареи в мою сторону) Усилители Custom я тоже собрал сам, с небольшими доработками для еды и поиграл на ровно десятилетие, но все уже в однотипном инженерном образце. Подключил все это к SB Live! Утеряны специальные диски Flac, например аудиокнига.И только диски WAV и FLAC, которые специально рекомендуются для тестирования звукового тракта.

    Стоит 1000 р. Сама акустика
    500 Р ВЧ динамика
    110 пс
    руб. 150 ватин, склейка скоб под степлер, саморезы и тд.
    ИТОГО 1760р.
    Что у нас получилось?

    Вот такая вот акустика хорошенькая

    Дальше осталось только мое мнение и мнение моих друзей.
    Друг владельца Holes JBL Model не помню, но стоил около 20000 за одну подачу Yamaha, недвусмысленно согласился, что после доработки S90 она переигрывает его комплект.
    Мой звук полностью устраивает. Собираясь в разные салоны с акустикой и слушая ее, понимаю, что такой звук дешевле 15 000 р. За одну колонку не покупать.

    ЗЫ Сейчас играют вместе с простым усилителем румеля и предусилителем ББ сухого. Подключил все к тому же SB Live sound! А так работает фронт на 4.0 звук, смотреть фильмы на 37 LCD панели. «Реализм в фильмах катастрофы Хотя я даже не думаю о добавлении сабы.

    Производство трехдиапазонной акустической системы «35АС-012» (С-90) начато с 1975 года, «35АС-212» (С-90) с 1980 года. Брянский электромеханический завод и Рижская радиостанция имени Попова. Цена 1984 С-90 (35АС-212) - 150 руб.

    Диапазон эффективно воспроизводимой акустической системы звуковых частот потребляется от трех громкоговорителей ГЧН: низкочастотного типа - 30ГД-2 (75ГДН-1-4 / 8 или 75ГДН-3), среднечастотного типа - 15ГД-11А. (20ГДС-1-8 или 20ГДС 3) и высокочастотный 6ГД-6-25 (6ГДВ-6-16 или 10ГД-35 или 10ГДВ-3), которые своим откликом дополняют и выравнивают общую амплитудно-частотную характеристику акустической системы , что равно 25... 25.000 Гц. Входное сопротивление AC 3,2 Ом. Aux с сопротивлением на входе 7,6 Ом. Корпус АС выполнен ненасыщаемым, за исключением передней панели, корпус АС выполнен из ДСП толщиной 16 мм. Лицевая панель акустической системы изготовлена ​​из многослойной фанеры толщиной 22 мм. На лицевую панель также можно одеть специальную рамку из темной ткани, чтобы придать акустической системе отечественный, а не технический вид. АС выпускалась в зеркальном исполнении. В динамике установлен фазоинвертор, настроенный на частоту 31 Гц.Вывод фазоинвертора находится в нижнем углу корпуса. У АС есть переключаемые АЧХ SCH и HF, которые находятся напротив соответствующих головок. Размеры самосвалов 360х710х285 мм. Вес 30 кг.

    Назначение и область применения: для качественного воспроизведения музыкальных и речевых программ в стационарных бытовых условиях (категория исполнения УХЛ 4.2 по ГОСТ 15150-69). Акустическая система S-90, разработанная в 1975 году, - первая отечественная система, соответствующая требованиям международных документов по оборудованию категории HI-FI.

    Акустическая система 35АС-1 (35АС-201), разработанная в начале 1977 года в конструкторском бюро «Орбита», г. Рига, на «Радиотехнике» стала вторым ВС, во всей серии «С-90». №
    Использовался для набора радиолу «Виктория 003» и фонарика «Аллегро 002», впервые был показан на выставке «Связь-75». На тот момент она была лучше не только среди отечественных ораторов, но и среди многих зарубежных фирм. В акустической системе есть двухступенчатые регуляторы уровня воспроизведения средних и высоких частот в диапазонах 500... 5000 Гц и 5 ... 20 кГц соответственно. Оба регулятора имеют три фиксированных положения: «Макс», «Норма» и «Мин». В положении «Макс» сигнал на ВЧ головку подается напрямую, а резистор выравнивает звуковое давление. В положениях «норма» и «мин» сигнал ослаблен относительно положения «Макс» на 3 дБ (1,41 раза) и 6 дБ (2 раза) соответственно. Включение регулятора изменяет тембровую окраску звука. Чтобы манипулировать переключателями, необходимо снять декоративную переднюю панель.
    Цена 1978 35АС-1 - 110 руб.

    Более поздние модификации этой акустической системы «S-90B» и «S -90D» отличаются расширенным диапазоном воспроизводимых частот, за счет введения индикации электрической перегрузки динамиков и новых внешних видов. Рекомендуемая мощность качественного бытового усилителя 20-90 Вт. Предпочтительный вариант установки - напольный.
    Цена 1989 г. С-90Б - 150 руб.
    Цена 1990 г. С-90Д - 160 руб.

    Отличительной особенностью акустической системы С-100В является использование в них громкоговорителя в качестве среднечастотного громкоговорителя с магнитной жидкостью «Манид», что позволило увеличить паспортную мощность громкоговорителя и АС как весь. ТУ: CR3.843.050 ТУ.

    На Брянском электромеханическом заводе изготовлен вариант колонок С-90Э 35АС-012 под названием С-90Э, внешне похожий на Союз 50АС-012, но с другой схемой фильтров производства того же предприятия с низкочастотным динамиком 75ГД-3-. 4 на подвеске ППУ.

    Также были доступны

    клонов S-90 с аналогичным набором головок, таких как 50As-012 Union, 35As-202 Romance, 35as-211 Amphiton.



    Модификации акустической системы S-90:

    11-01-2009

    Радиотехника 35АС-012, Радиотехника С-90, Радиотехника 35ас-012, Радиотехника С-90

    На данный момент я счастливый обладатель колонок Радиотехника С-90.

    Учет акустики в персонале

    Для начала необходимо указать полное наименование акустики - 35ас-012. Из их количества сразу становится понятно, что мы имеем дело с акустикой высочайшего класса по советским меркам, то есть с акустикой с очень высокими характеристиками. Стоит сразу отметить, что по советским меркам это была не лучшая акустика, а обычная обычная рабочая лошадка. Была акустика, у которой было более сбалансированное звучание, типа того же cliver / Corvettes 35as-008.

    Но как говорится, есть то, что есть. Вернемся немного назад к моменту их покупки. Взял их у друга за 50 долларов, когда пришел к нему, то при виде декоративных решеток, защищающих звукоизлучающие головы, захотелось плакать, запомнились и, при этом очень сильно (поранились в основной решетке топлесс и среднечастотной динамики). Но меня это не испугало, так как то, что продавалось на нашем рынке, стоило не менее 100 долларов, а качество колонок заслуживало не более 3, а в этих колонках колонки смотрелись на 5.В общем, взял эти колонки к себе домой. При подключении к усилителю звук был вполне приличным. Но тем не менее следует отметить два недостатка, 1 из которых присущ всем 35as-012, а как оказалось, всем ее клонам 35as, в ИДК или ином.

    Первый из минусов, которые я просто убил меня наповал - это непонятное призвание для работы Басовки, очень похоже на то, что что-то сзади прилипло к динамику, а теперь что-то вибрирует, как оказалось позже это была капля припоя, которая прилипла к диффузору с обратной стороны.Второй недостаток был именно в динамике среднечастотного 15ГД-11А - по старому стандарту и 20ГДС-1-8 по новому (эти динамики были в большом количестве модификаций по этой причине, что и следовало бы отследить). отследить крайне сложно. И снова небольшое отступление в котором скажу, что отличия эталонов в обозначении эталонов, то есть по старому эталону указана номинальная мощность динамика, а в новом эталоне указывается паспортная мощность (из курса звукорежиссуры:

    1. Номинальная мощность динамика Это такая мощность динамика, при подаче которой он работает с уровнями гармонических искажений не выше допустимого
    2. Паспортная мощность (часто также называется шумом): это уровень подачи питания на динамик, при котором уровень гармонических искажений равен десятикратному уровню при номинальной мощности).

    Также введено дополнительное разделение по полосам частот головок, которое теперь указывалось в названии динамика, в частности это третья буква.

    Таким образом, недостаток этого динамика в том, что он часто начинает резонировать на большой громкости и тем самым портит звуковую картину, и, как известно, среднечастотный динамик играет решающую роль в формировании звуковой картины.

    Рассмотрим теперь по порядку все колонки, которые есть в наличии:

    1) Низкочастотная - 30ГД2, это 75ГДН-1-4 (8):

    Назначение - Применение в закрытых и фазово-поперечных выносных акустических системах быта. радиоаппаратура высшей группы сложности как связующее звено местности при работе в помещениях.Головка динамика электродинамического типа, низкочастотная, круглая, с неэкранированной магнитной цепью. Диффузор изготовлен методом литья под давлением из алюминиевого сплава. Конус диффузора изготовлен из бумажной массы с пропиткой. Подвеска - торроидальной формы - из резины. Центрирующая шайба изготовлена ​​из ткани с пропиткой.

    Еще хочу добавить, что в динамике относительно тяжелый купол и применяется резиновая подвеска, которая портит качество баса, он становится шаром слияния и земли, чем у динамиков с меньшей массой подвижной части и пенный подвес.Но следует учитывать, что бас влияет не только на дизайн А, но и непосредственно на акустическое оформление, по этой причине проблемные данные можно немного исключить и динамик заиграет достойно. С другой стороны, за счет резиновой подвески динамик получился очень надежным и практически не убитым, а поролоновая подвеска скоро будет рассыпаться из-за наличия в воздухе серы и необходимости ремонта динамика.

    Назначение - Применение в замкнутых и фазовращающихся дистанционных акустических системах бытовой радиоаппаратуры 1-й и 2-й группы сложности в качестве среднечастотного звена при работе в помещениях.Головка громкоговорителя электродинамического типа, среднечастотная, круглая, с неэкранированной магнитной цепочкой. Диффузор изготовлен методом литья под давлением из алюминиевого сплава. Диффузор конической формы и колпачок сферической формы изготовлены из бумажной массы с пропиткой. Подвеска торроидальной формы - из пенополиуретана. Центрирующая шайба изготовлена ​​из ткани с пропиткой.

    Вот собственно фото этого чуда техники:

    Стоит сказать, что на хорошей громкости прилично парит звук, но как показала практика, эта проблема решается очень легко и при этом очень просто.

    Назначение - Применение в закрытых акустических системах бытовой радиоаппаратуры высшей группы сложности в качестве высокочастотного звена при работе в помещениях. Головка динамика электродинамическая, высокочастотная, круглая, с неэкранированной магнитной цепью. Монтажный фланец и акустическая линза выполнены из пластика. Куполообразная диафрагма с подвесом изготовлена ​​на основе полиэтилентерефталата.

    В целом неплохо, только вот настройка фильтра проходит близко к резонансным частотам.

    При более внимательном рассмотрении акустики (особенно изнутри) начинаешь ужасать качеством сборки, по этой причине приступим к доработке. Доработаем по самой простой схеме, не мешая фильтрам, так как там нет никакого отношения к специализированному оборудованию. Кому будет интересна схема акустики:

    Refinement 35as-012

    Опишу по порядку все этапы доработки, которые прошли мои колонки:
    1.Разборка:

    • В первую очередь относим их к укромному месту (имеется в виду комната), в котором наш подопытный не будет доступен для детей (если есть) и других членов семьи. Отдаем акустическую систему сзади и начинаем ее разбирать.
    • Теперь снимите декоративные накладки со всех динамиков и отложите их в сторону.

    Вот они:

    После этого достаем колонки. ВНИМАНИЕ При откручивании НЧ динамика (ВЧ и динамик, динамик крепится теми же винтами, что и декоративная накладка, а динамик крепится отдельно от накладки) Будьте предельно осторожны, так как если отпрыгнет отвертка, то вы амурин.Затем от паяльника пропадают провода, соединяющие фильтр и динамики, а динамики смело прячьте в укромное место.

    • Снимите крышку фазоинвертора и вытащите сам фазоинвертор, а что нужно делать наиболее осторожно, так как мы работаем с пластиком, и он легко может сломаться. После этого спрячьте и эти детали в укромном месте.
    • Теперь возьмем за регулятор / регуляторы RF / SC. Для их демонтажа необходимо снять декоративную заглушку в центре регулятора, затем открутить открывшийся винт и снять ручку регулятора.После этого аккуратно используем оставшуюся пластиковую обшивку двумя стамесками и аккуратно вынимаем ее, затем откручиваем 4 винта прилагаемого аттенюатора и теперь можно протолкнуть его внутрь корпуса. Вытащите его и исчезните из фильтра. Откладываю в сторону, в будущем надо будет немножко надеть. Кстати, стык корпуса глушителя и корпуса колонки обильно покрыт герметизирующей вязкой субстанцией, лично я повторно использовал его при сборе на место, но можно нанести герметик или пластилин.
    • Вытаскиваю мешки с шерстью, которые по идее лежат в вашей акустической системе, и откладываю.
    • Демонтируем панель с фильтрами, она прикручивается к корпусу саморезами, предварительно пропуская провод с выхода задней части акустической системы. Откладываем в сторону, так как с ними будет много времени на работе.
    • Напоследок снимаем панель с клеммами с задней крышки динамиков и откладываем.

    Вроде бы много работы, но на самом деле это просто капля в море.Впереди более интересные и трудоемкие работы.

    2. Восстановление внешнего вида:

    Для этого снимаем решетки и накладки с динамиков ранее ранее, тщательно их шлифуем, обезжириваем и красим в несколько слоев автомобильной краски (которая в банках) несколько раз и оставляем сушить. Сразу оговорюсь, что решетки я реставрировал только по той причине, что у меня маленький ребенок может повредить колонки, иначе самым простым решением будет отказ от решеток как таковых, так как они вносят в звук только минусы, уже задумываясь здесь.

    3. Доработка корпуса акустической системы:

    Здесь, по сути, все очень просто, и проводится в несколько этапов:

    • По желанию можно усилить корпус. Что это нам даст? Более четкие и ровные басы, так как панели корпуса будут меньше вибрировать и, соответственно, будут меньше походить на призраков в базовой составляющей звука. Как это сделать? Уже есть чисто дело всех, раз сколько людей, столько и решений. В общем, все заключается в установке подкоса, установке дополнительных уголков в стыках стен акустической системы, установке жестких нервюр на стены колонн.Лично я ограничился набивкой лишних уголков на стыках. Также можно прокачать все стыки. К сожалению, фото представить не удастся, так как вся акустическая система уже заряжена поролоном.
    • Герметизация всех стыков и швов. Осуществляется очень просто с использованием различных материалов. Например, я использовал сантехнический герметик. Процедура проста: стыки покрыть герметиком и аккуратно размазать пальцем, тем самым плотно закрыть возможные зазоры.
    • В строительном магазине покупаем колпачок толщиной 10мм (лично я выбрал такую ​​толщину, слишком большой, не берите, как душит корпус) и приклеиваем клеем ко всем стенам, кроме лицевой. Таким образом, мы демпфируем корпус, тем самым увеличивая его виртуальный объем.

    Для этого покупаем в магазине кассеты с позолоченными разъемами универсального типа. Поскольку сам клермин S-90 большой, а новый маленький, мы демонтируем разъемы с Терминалов и устанавливаем их на корпус от Clever S-90.После этого смажьте место установки герметиком (не жалейте, излишки потом вытрите) и все это ставим на место, закручиваем саморезы. Вот фотография, которая у вас есть отношение к идее:

    5. Переходим к переделке и установке фильтра:

    • В первую очередь внимательно рассмотрите фильтр, обратите внимание на детали, так как часто катушки индуктивности крепились металлическими винтами, что сразу же сбивает настройку фильтра.
    • Если возникли проблемы с крепежом, доведите его до конца, сняв с крепежа металлические детали. Также бывают случаи сборки фильтра на металлической пластине, а затем переноса фильтра на фанерную панель.
    • Берем листик, ручку и аккуратно перерисовываем все элементы схемы, восстанавливая саму схему фильтра, потому что параметры динамика были пройдены и по этой причине завод мог изменить схему фильтра. Кстати, аттенюатор из схемы исключен, он просто портит звук.
    • Теперь возьмите паяльник (желательно ват на 100) и разберите фильтр, а точнее просто устраните все перемычки, которые стояли с завода.
    • Сейчас собираем фильтр, вместо перемычек, теперь будем использовать кабель из бескислородной меди сечением 4 мм 2, кабель можно купить в любом магазине автозвука. Также следует отметить, что он не должен брать очень дорогой кабель, поэтому изменения по звуку будут незначительными, а затраты просто колоссальные.
    • После сборки фильтра припаиваем провода, которые будут идти к динамикам на основе: для LC 4 мм 2, для перемычки 2,5 мм 2, для RF 2 мм 2.
    • Захватываем фильтр на место, после чего к нему припаиваются клеммы (соблюдайте полярность, иначе теряется звуковая картина).
    • Самый последний шаг - проложить провода к динамикам, зафиксировать их и закрыть фильтр поролоном.

    Получается что-то похожее на эти фото:

    6.Установка аттенюатора:

    • Снимаем с него все сопротивление.
    • Ставим на место.
    • Тщательно закройте.
    • Дополнительно закрыть поролоном (я закрыл только его на лицевой стенке)
    • Установить все декоративные панели до конца.

    7. Установка фазоинвертора:

    Все просто, кладем обратно на герметик, внимательно следим, чтобы он нигде в поролоне не хлопал, так как выдаст.

    8. Устанавливаем колодку к фазоинвертору:

    Ставим еще как сдвинутую, только на герметик и на новые винты, так как сама панель часто гремит на басу. ИНСТРУМЕНТ ВЫБЕРИТЕ КОРОБКУ ПАНЕЛИ И ФАЗОИНТЕРА.

    9. Приступаем к установке на место динамических головок:

    1) Убираем ту пародию на герметик, которая на ней стоит (сзади какая-то, толи резинки из картона).
    2) Вырежьте новую пломбу, идеально подходит коврик для мыши, в частности черная пористая основа.
    3) Поставляем провода к динамику и устанавливаем на место.
    4) Ставим декоративную накладку (сетку по желанию) и плотно закручиваем саморезами.

    • B) Установите среднюю головку:

    1) Из поролона делаем цилиндр, такого размера, чтобы наш бокс заносил в него. Вставляем этот цилиндр внутрь колонны и пропускаем через него выводимый трос.

    2) Пропускаем провод через коробку (скорее всего придется расширять отверстие), после чего ставим бокс на место, регулируем длину провода и заделываем отверстие, в которое пропускается провод.
    3) Доставка проводов к динамику.
    4) Теперь ответственный этап - демпопорация среднечастотной головки. Для этого сшейте цилиндрик из поролона, такого размера, чтобы он плотно одевался на раму динамика и закрыл все окна.

    5) Набить бокс ватой, промыв его.
    6) ставим на место динамическую головку, решетку (по желанию) и раму и скручиваем.

    1) Предварительно уложить пакеты с авто, которые были сняты при разборке колонок.Отправляем провода в голову. Провода, которые припаяны к голове, я привязал к раме, чтобы они не бились о диффузор, потому что есть вероятность, что при поднесении динамика к месту загиба провода и попадание в окно диффузора.

    2) Делаем прокладку из пористого материала, можно например
    Наклеить уплотнитель окна и аккуратно поставить динамик на место.
    3) Затяните крепежные винты. Больших усилий не прилагать, тогда динамик будет пропущен с прокладкой и это снизит энергию колебаний передаваемого корпуса.№
    4) поставить на место решетки (по желанию) и декоративной накладки. Если все же поставить решетку, то советую вырезать из поролона небольшие треугольники и надеть динамик в месте его крепления, это исключит вибрацию решетки, а значит снимет прайс на большой громкости.

    Придумывал это решение давно, подробнее смотрите картинки:

    Вывод:

    После доработки все слушатели (их было немного, человек пять, но у них я просил самая честная информация) отметил более нежный и мягкий бас, намного чище середину, верх практически не изменился (мне показалось, что они стали чуть чище).Также акустика стала потихоньку брать повышенную громкость.

    В заключение хочется сказать, что предложенный способ самый дешевый, простой и доступный. Все компоненты обязательно будут многократно дорабатываться или изменяться. Например, вместо поролона можно применить войлок (натуральный), это по идее даст лучшие результаты, чем поролон, также неплохо применить виброметику. Многие советуют заменить 15ГД-11А на Широсор 5ГШ, для меня эта идея плохая, но это касается всех.10ГД-35 - посоветовали обработать паровой фильтр, 15ГД-11А доработать на основе половинки от теннисного мяча (кстати идея довольно интересная, не обошлось, так как таких динамиков в наличии нет).

    На данный момент в наличии есть две динамики 6ГД-13 (в советское время они считались лучшими), так что можно было бы довести дело до конца.

    И, пожалуй, напоследок скажу, что если вы фанат мр3 музыки и у вас недорогое исходное оборудование - может быть, это не так сильно беспокоит, хотя я убираю звук со звуковой карты Creative.Sound Blaster. 24 бит почестей слышал. Также следует отметить, что комната, в которой звучит музыка, огромна.

    Удачи всем в ваших доработках и воплощении ваших идей!

    Для того, чтобы прокомментировать материалы с сайта и получить полный доступ к нашему форуму нужно

    Модель

    Начало выпуска

    Завод производитель

    35АС-1 (35АС-201)

    Рига для "Радиотехники" КБ "Орбита"

    Брянский электромеханический завод и Рижское радио

    Рига на "Радиотехнике"

    Рига на "Радиотехнике"

    Брянский электромеханический завод

    Рига на "Радиотехнике"

    Технические характеристики

    Характеристики

    35AC-012,
    35AC-212.

    35AC-1.
    (35ас-201)

    С-90В,
    С-90Д,
    С-90Ф.

    S-100B,
    S-100D,
    S-100F.

    С-90Э 35АС-012

    Диапазон воспроизводимых частот в условиях свободного поля, Гц

    Неравномерность звукового давления АКН, дБ, по нижней граничной частоте диапазона воспроизводимых частот относительно уровня среднего звукового давления

    Неравномерность звукового давления АКН, дБ, в диапазоне частот 100... 8000 Гц относительно уровня среднего звукового давления

    Уровень характеристической чувствительности (характеристической чувствительности), дБ (Па / √WT), не менее

    Характеристики детского дома, дБ, определяемые отклонением звукового давления ACH, измеренного под углами 25 ± 5 ° в горизонтальной плоскости и 7 + 3 ° -2 ° в вертикальной плоскости, от отклика, измеренного акустической осью переменного тока (0 °):

    в вертикальной плоскости

    в горизонтальной плоскости

    Гармонические искажения динамиков,%, определяемые суммарным характеристическим коэффициентом гармоник на уровне среднего звукового давления 90 дБ на частотах, Гц, не более:

    250...1000
    1000 ... 2000
    2000 ... 6300

    Номинальное электрическое сопротивление (номинальное значение полного электрического сопротивления), Ом.

    Минимальное значение полного электрического сопротивления, Ом

    Номинальная мощность, Вт

    Предельная шумовая (паспортная) мощность, Вт

    Максимальная кратковременная мощность, Вт

    Масса, кг.

    Габариты, мм.

    Внутренний объем корпуса АС, ДМ 3

    Набор головок

    Вид низкочастотной акустической конструкции

    Фазоинвертор

    Размеры сечения фазоинвертора, мм

    Установка частоты фазоинвертора, Гц

    Частота раздела, предоставляемого фильтрами.Гц:

    между низкочастотными и среднечастотными головками

    между средне- и высокочастотными головками

    Диаграммы acch



    Форма звукового давления, измеренного по акустической оси S-90 (35as-012, 35as-212)


    Форма звукового давления, измеренного по акустической оси S-90B, S-90D, S-100B

    Особенности конструкции

    Корпуса всех модификаций ВС выполнены в виде непредусмотренного прямоугольного ящика из древесной стружки, облицованной шпоном ценных пород дерева.Толщина стенок корпуса 16 мм, лицевая панель - фанера толщиной 22 мм. На стыках стенок корпуса с внутри устанавливаются элементы, повышающие прочность и жесткость корпуса.
    В акустических системах используются гарнитуры:
    С-90: 75ГДН-1-4 / 8; 20ГДС-1-8; 6ГДВ-6-16;
    С-90Б, С-90Д: 75ГДН-1-8; 20ГДС-1-16; 6ГДВ-6-25;
    С-100Б, С-100Д: 75ГДН-1-8; З0ГДС-3; 6ГДВ-6-25.

    Головки, входящие в состав АК «С-90», окаймлены каждой декоративной накладкой черного цвета, изготовленной методом штамповки алюминия, с четырьмя монтажными отверстиями.Головка щита изнутри изолирована от общего объема корпуса специальным пластиковым кожухом в форме усеченного конуса. Головка ЖК расположена на передней панели по вертикальной оси, а головки sch и RF смещены относительно этой оси влево или вправо. На передней панели также находятся ручки регуляторов уровня и ВЧ, а в ее нижней части - пластиковая панель со знаком и прямоугольным отверстием (100х80 мм), которое является выходом фазоинвертора.На паспортной табличке кривые АЧХ, соответствующие различным положениям регуляторов уровня, а также наименование кондиционера и фирменный знак производителя. Кроме того, на лицевой панели есть специальные пластиковые втулки для крепления декоративной рамки тканью.
    На задней стенке S-90, в нижней части, крепится площадка со специальными клеммами, которые служат для подключения проводов питания. Каждая сторона передней панели защищена черной металлической сеткой для предотвращения повреждений во время транспортировки и эксплуатации.
    Головки, входящие в состав «С-90Б» и «С-100Б», обрамлены двумя декоративными накладками из пластика с последующей окраской «под металл» или в черный цвет. Одна площадка обрамляет сч- и ВЧ-головки, а также верхнюю половину передней панели, другая - головку НЧ и нижнюю половину лицевой панели динамика. Головки СК, ВЧ и НЧ защищены металлическими решетками. Каждая из пластин закреплена шестью декоративными шурупами. Головка щита изнутри изолирована от общего объема корпуса специальным пластиковым кожухом в форме усеченного конуса.Головки расположены на лицевой панели по вертикальной оси симметрии АС. На вывеске в верхней части лицевой панели изображена кривая скачка звукового давления и дано название AU. В правом верхнем углу На лицевых панелях расположены индикаторы перегрузки динамиков по каналам, а внизу - прямоугольная розетка (35х108 мм) фазоинвертора, частота настройки которого составляет 25 Гц. На задней стенке АКБ вывеска с основными техническими характеристиками и блок с зажимами для подключения соединительного шнура, а также регуляторы уровня звукового давления на средневысоких частотах.
    Головки, входящие в состав "С-90Д", обрамлены каждой декоративной накладкой и защищены сеткой; Расположение головок аналогично расположению в «С-90». На лицевой панели дополнительно расположены: индикаторы перегрузки головок громкоговорителей, регуляторы уровня звукового давления головок громкоговорителей sch и RF, шильдик под названием AU. Внизу лицевой панели находится прямоугольный вывод (95х75 мм) фазоинвертора, частота настройки которого 31 Гц.На лицевой панели также есть пластиковые рукава для крепления декоративной рамки тканью. На задней стенке колонок шильдик с основными техническими характеристиками и блок со специальными зажимами для подключения соединительного шнура.
    Внутренний объем всех модификаций АК - 45 ДМ 3. Для уменьшения влияния на реакцию звукового давления и качества звучания резонансов внутренний объем корпуса заполнен звукопоглотителем, матовая из технической шерсти, покрытая марлей.Ответные части расположены и закреплены на внутренних поверхностях стенок корпуса.
    Внутри корпуса на той же плате смонтированы электрические фильтры, обеспечивающие электрическое разделение низко-, средне- и высокочастотных диапазонов переменного тока. Электрофильтры всех модификаций колонок имеют одинаковую конструкцию и принципиальные электрические схемы.
    Частоты участка, обеспечиваемые фильтрами: между низкочастотными и среднечастотными головками - 750 ± 50 Гц, между средними и высокочастотными головками - 5000 ± 500 Гц.
    В конструкции фильтров и блока индикации перегрузок используются резисторы Солнца, МЛТ, СПЗ-38Б, С5-35Б, ППБ, МБГО-2, К50-И2, К75-11, катушки индуктивностей и катушек на пластиковых литьевых каркасах. применяемый.
    Съемная декоративная рамка, входящая в комплект «С-90», «С-90Д», покрывается трикотажным полотном с высокой акустической прозрачностью.
    В комплект входят четыре пластиковые ножки, которые при необходимости можно прикрепить к основанию корпуса.

    Схемы фильтров



    Схемы S-90 - 35As-012



    S-90 Схема - 35As-212



    Схема S-90 - 35as-1 (35as-201)

    Когда оба переключателя уровня S1 и S2 находятся в В положении, показанном на схеме («Макс»), сигнал на среднечастотную головку BA2 подается через резистор выравнивающего звукового давления R3, а на высокочастотную головку переходного отверстия.При переводе переключателя СИ в среднее («норм.») Или второе крайнее положение «Мин.» В цепочку головок С2 входят различные делители напряжения, в результате чего среднее звуковое давление, создаваемое громкоговорителем в диапазоне частот 500 Гц .. 5 кГц, уменьшается на 3 или 6 дБ соответственно при установке переключателя S2. в среднем или втором крайнем положении делители напряжения включены в цепи Головок. Что приводит к такому же снижению среднего звукового давления на частотах выше 5 кГц.
    В делителях напряжения применены резисторы MON (R2, R5) и PEV (прочие).

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
