Радиолюбители и профи! Подскажите какие диоды взять.

Последовательно паять диоды полностью лишено какого-либо смысла, т.к. выигрыш по силе тока не получишь, будут те же 1А, а вот падение напряжения будет расти с увеличением числа диодов - 1 диод, около одного вольта; два диода - два вольта; пять диодов - пять вольт. При пяти вольтах падения напряжения на диодах, на лампе от 14 вольт бортсети останется только 9 вольт и гореть она в полный накал уже не будет. Последовательное включение диодов целесообразно тогда, когда требуется понизить напряжение на каком либо потребителе или при работе в цепях высоких напряжений (свыше 1000 вольт). Теперь о параллельном включении. Включить то их можно, но не простым соединением, а с помощью выравнивающих низкоомных резисторов. При простом параллельном соединении, к примеру 5 диодов, допустимый ток должен был бы по идее суммироваться, т.е. 1Ах5=5A, ан нет. Почему нет? Это связано со следующим. Каждый диод имеет свою вольт-амперную характеристику, которая хоть и немного, но отличается от характеристик своих собратьев в партии. Т.е. порог открытия у каждого диода свой, у какого-то больше, у какого меньше. Так вот диод из этой пятерки, который имеет наименьший порог открытия, откроется первым и примет на себя всю нагрузку, не дав полностью открыться оставшимся четырем. Он в скором времени сдохнет от трехкратного превышения силы тока и если уйдет в обрыв, то его место займет следующий по порогу открытия диод, который также примет на себя всю нагрузку и также в скором времени сгорит. И так далее, до последнего диода. Чтобы этого не происходило, последовательно с каждым диодом ставят уравнивающий резистор, величина сопротивления которого может колебаться от 0,01 до 1,0 ома, в зависимости от нагрузки и соответствующей ей мощности. Работает это так. Открывается первый диод и принимает на себя всю нагрузку, но на уравнивающем резисторе при этом появляется падение напряжения, которое позволяет открыться уже второму диоду, в цепи которого также стоит уравнивающий резистор, падение напряжения на, уже двух резисторах позволяет открыться третьему диоду.
.. и так далее, пока не откроются все пять и нагрузка распределится на них поровну. Но это в твоем случае ненужное нагромождение, проще подобрать более мощные диоды. Можно, к примеру, раздербанить блок питания от компа, там во вторичных цепях выпрямления 12V стоит спаренный диод (похож на мощный транзистор, с тремя выводами), он я думаю, подойдет. Там же стоит диод выпрямителя по цепи 5 вольт, его брать не советую, хотя он и мощнее. Он может не выдержать по предельному напряжению.

Мужчины не обижаются, мужчины огорчаются.

Диод 10 ампер 12 вольт

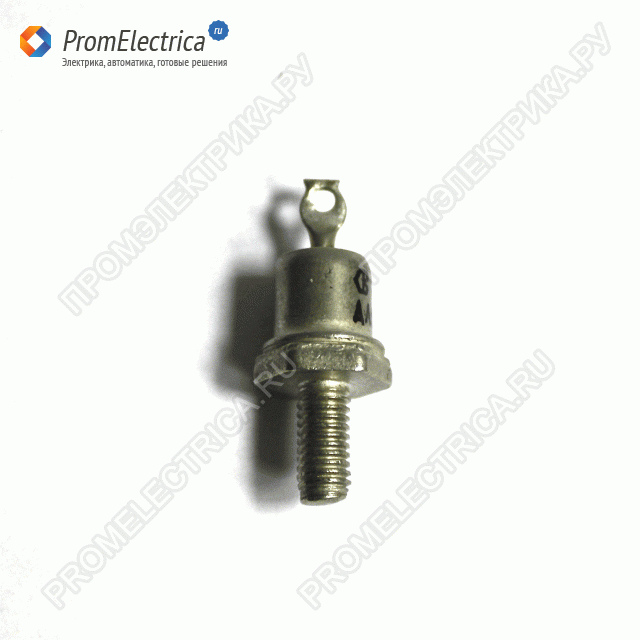

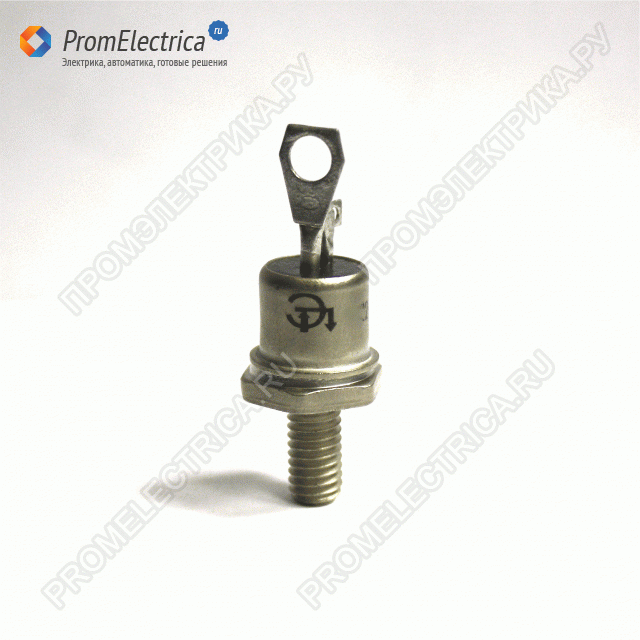

Диоды силовые выпрямительные серии Д112 – штыревые диоды общего назначения. Предназначены для преобразования постоянного и переменного тока до 25А (в зависимости от серии) частотой до 500 Гц в цепях с напряжением 100 В – 1600 В.

Полярность диода определяется по значку на корпусе. При прямой полярности основание диода является анодом, жесткий вывод – катодом. При обратной полярности – наоборот, при этом в маркировке указывается буква «Х» – икс.

Тип корпуса диодов серии Д112 – SD1: резьба М5, масса – 6 г. «SD» означает «stud diode» – штыревой диод.

Диоды серии Д112 имеют следующие типономиналы: Д112-10, Д112-10X, Д112-16, Д112-16X, Д112-25, Д112-25X.

Для отвода тепла диоды собирают с охладителями (радиаторами) при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт диода с охладителем, при сборке необходимо соблюдать закручивающий момент Md. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.

Применяются силовые диоды Д112 в качестве выпрямительных и размагничивающих диодов, для предотвращения пагубного воздействия коммутационных перенапряжений, в низковольтных выпрямителях сварочного и гальванического оборудования, в неуправляемых или полууправляемых выпрямительных мостах, а также в электрогенераторах промышленности и транспорта.

Диоды изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2.

Подробные характеристики, расшифровка маркировки, размеры, применяемые охладители, рекомендации по монтажу и эксплуатации указаны ниже. Гарантия работы поставляемых нашей компанией диодов составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.

Окончательная цена на диоды серии Д112 зависит от класса, количества, сроков поставки и формы оплаты.

Добрый вечер, мои маленькие любители светодиодов.
Сегодня я научу вас делать самый простой стабилизатор напряжения под 12 вольт для того, чтобы грамотно запитать светодиодную ленту в автомобиле.
И так, список необходимых компонентов:
Микросхема L7812
Конденсатор 330мкф16вольт
Конденсатор 100мкф16 вольт
Диод на 1 ампер (1N4001, например, или аналогичный диод Шотки)
Провода
Термоусадка 3мм

Вот микросхемка крупным планом. Отрезаем ей ногу как на фотографии.

Затем немного добавляем припоя как на фотографии.

Теперь припаиваем к ножкам конденсаторы и диод как на фотографии. При пайке конденсаторов учитывайте полярность, у микросхемы минус посередине.

Теперь лудим провода и одеваем на плюсы термоусадку.

Припаиваем провода как на фотографии

И одеваем термоусадку. Сжать ее можно зажигалкой или феном. Сам я пользуюсь феном паяльной станции. Очень удобно.

Теперь смотрим на расположение проводов относительно микросхемы. Слева вход питания, справа выход к ленте/лампочке.

Подаем питание и хлопаем в ладошки.

На входе мой блок питания выдает 12,3 вольта. На выходе получается 11.10 вольт. При запущенном двигателе в бортовой сети напряжение 13-16 вольт, что обеспечивает 12 вольт на выходе.

Специально для тех, кто только смотрит картинки и не читает — прежде чем спросить, посмотрите фотографии вместе с текстом.
Спасибо тем, кто дочитал до конца.
Потом будут еще интересности)

По традиции, всех желающих приглашаю в свое сообщество TAU tech в вконтакте, где много чего еще интересного)

Основное предназначение выпрямительных диодов – преобразование напряжения. Но это не единственная сфера применения данных полупроводниковых элементов. Их устанавливают в цепи коммутации и управления, используют в каскадных генераторах и т.д. Начинающим радиолюбителям будет интересно узнать, как устроены эти полупроводниковые элементы, а также их принцип действия. Начнем с общих характеристик.

Устройство и конструктивные особенности

Основной элемент конструкции – полупроводник. Это пластина кристалла кремния или германия, у которого имеются две области р и n проводимости. Из-за этой особенности конструкции она получила название плоскостной.

При изготовлении полупроводника обработка кристалла производится следующим образом: для получения поверхности р-типа ее обрабатывают расплавленным фосфором, а р-типа – бором, индием или алюминием. В процессе термообработки происходит диффузия этих материалов и кристалла. В результате образуется область с р-n переходом между двумя поверхностями с различной электропроводимостью. Полученный таким образом полупроводник устанавливается в корпус. Это обеспечивает защиту кристалла от посторонних факторов воздействия и способствует теплоотводу.

Классификация по мощности

Мощность элементов определяется максимально допустимым прямым током. В соответствии этой характеристики принята следующая классификация:

  • Слаботочные выпрямительные диоды, они используются в цепях с током не более 0,3 А. Корпус таких устройств, как правило, выполнен из пластмассы. Их отличительные особенности – малый вес и небольшие габариты. Выпрямительные диоды малой мощности
  • Устройства, рассчитанные на среднюю мощность, могут работать с током в диапазоне 0,3-10 А. Такие элементы, в большинстве своем, изготавливаются корпусе из металла и снабжены жесткими выводами. На одном один из них, а именно на катоде, имеется резьба, позволяющая надежно зафиксировать диод на радиаторе, используемого для отвода тепла. Выпрямительный диод средней мощности
  • Силовые полупроводниковые элементы, они рассчитаны на прямой ток свыше 10 А. Производятся такие устройства в металлокерамических или металлостеклянных корпусах штыревого (А на рис. 4) или таблеточного типа (В). Рис. 4. Выпрямительные диоды высокой мощности

Перечень основных характеристик

Ниже приведена таблица, с описанием основных параметров выпрямительных диодов. Эти характеристики можно получить из даташита (технического описания элемента). Как правило, большинство радиолюбителей к этой информации обращаются в тех случаях, когда указанный в схеме элемент недоступен, что требует найти ему подходящий аналог.

Таблица основных характеристик выпрямительных диодов

Заметим, что в большинстве случаев, если требуется найти аналог тому или иному диоду, первых пяти параметров из таблицы будет вполне достаточно. При этом желательно учесть диапазон рабочей температуры элемента и частоту.

Принцип работы

Проще всего объяснить принцип действия выпрямительных диодов на примере. Для этого смоделируем схему простого однополупериодного выпрямителя (см. 1 на рис. 6), в котором питание поступает от источника переменного тока с напряжением UIN (график 2) и идет через VD на нагрузку R.

Рис. 6. Принцип работы однодиодного выпрямителя

Во время положительного полупериода, диод находится в открытом положении и пропускает через себя ток на нагрузку. Когда приходит очередь отрицательного полупериода, устройство запирается, и питание на нагрузку не поступает. То есть происходит как бы отсечение отрицательной полуволны (на самом деле это не совсем верно, поскольку при данном процессе всегда имеется обратный ток, его величина определяется характеристикой I

обр).

В результате, как видно из графика (3), на выходе мы получаем импульсы, состоящие из положительных полупериодов, то есть, постоянный ток. В этом и заключается принцип работы выпрямительных полупроводниковых элементов.

Заметим, что импульсное напряжение, на выходе такого выпрямителя подходить только для питания малошумных нагрузок, примером может служить зарядное устройство для кислотного аккумулятора фонарика. На практике такую схему используют разве что китайские производители, с целью максимального удешевления своей продукции. Собственно, простота конструкции является единственным ее полюсом.

К числу недостатков однодиодного выпрямителя можно отнести:

  • Низкий уровень КПД, поскольку отсекаются отрицательные полупериоды, эффективность устройства не превышает 50%.
  • Напряжение на выходе примерно вдвое меньше, чем на входе.
  • Высокий уровень шума, что проявляется в виде характерного гула с частотой питающей сети. Его причина – несимметричное размагничивание понижающего трансформатора (собственно именно поэтому для таких схем лучше использовать гасящий конденсатор, что также имеет свои отрицательные стороны).

Заметим, что эти недостатки можно несколько уменьшить, для этого достаточно сделать простой фильтр на базе высокоемкостного электролита (1 на рис. 7).

Рис. 7. Даже простой фильтр позволяет существенно снизить пульсации

Принцип работы такого фильтра довольно простой. Электролит заряжается во время положительного полупериода и разряжается, когда наступает черед отрицательного. Емкость при этом должна быть достаточной для поддержания напряжения на нагрузке. В этом случае импульсы несколько сгладятся, примерно так, как продемонстрировано на графике (2).

Приведенное решение несколько улучшит ситуацию, но ненамного, если запитать от такого однополупериодного выпрямителя, например, активные колонки компьютера, в них будет слышаться характерный фон. Для устранения проблемы потребуются более радикальное решение, а именно диодный мост. Рассмотрим принцип работы этой схемы.

Устройство и принцип работы диодного моста

Существенно отличие такой схемы (от однополупериодной) заключается в том, что напряжение на нагрузку подается в каждый полупериод. Схема включения полупроводниковых выпрямительных элементов продемонстрирована ниже.

Принцип работы диодного моста

Как видно из приведенного рисунка в схеме задействовано четыре полупроводниковых выпрямительных элемента, которые соединены таким образом, что при каждом полупериоде работают только двое из них. Распишем подробно, как происходит процесс:

  • На схему приходит переменное напряжение Uin (2 на рис. 8). Во время положительного полупериода образуется следующая цепь: VD4 – R – VD2. Соответственно, VD1 и VD3 находятся в запертом положении.
  • Когда наступает очередность отрицательного полупериода, за счет того, что меняется полярность, образуется цепь: VD1 – R – VD3. В это время VD4 и VD2 заперты.
  • На следующий период цикл повторяется.

Как видно по результату (график 3), в процессе задействовано оба полупериода и как бы не менялось напряжение на входе, через нагрузку оно идет в одном направлении. Такой принцип работы выпрямителя называется двухполупериодным. Его преимущества очевидны, перечислим их:

  • Поскольку задействованы в работе оба полупериода, существенно увеличивается КПД (практически вдвое).
  • Пульсация на выходе мостовой схемы увеличивает частоту также вдвое (по сравнению с однополупериодным решением).
  • Как видно из графика (3), между импульсами уменьшается уровень провалов, соответственно сгладить их фильтру будет значительно проще.
  • Величина напряжения на выходе выпрямителя приблизительно такая же, как и на входе.

Помехи от мостовой схемы незначительны, и становятся еще меньше при использовании фильтрующей электролитической емкости. Благодаря этому такое решение можно использовать в блоках питания, практически, для любых радиолюбительских конструкций, в том числе и тех, где используется чувствительная электроника.

Заметим, совсем не обязательно использовать четыре выпрямительных полупроводниковых элемента, достаточно взять готовую сборку в пластиковом корпусе.

Диод | Виды, характеристики, параметры диодов

Что такое диод

Полупроводниковый диод или просто диод представляет из себя радиоэлемент, который пропускает электрический ток только в одном направлении и блокирует его прохождение в другом направлении. По аналогии с гидравликой диод можно сравнить с обратным клапаном: устройством, которое пропускает жидкость только в одном направлении.

обратный клапан



Диод – это радиоэлемент с двумя выводами. Некоторые  диоды выглядят почти также как и резисторы:

А некоторые выглядят чуточку по-другому:

Есть также и SMD исполнение диодов:

Выводы диода называются – анод и катод. Некоторые по ошибке называют их “плюс” и “минус”. Это неверно. Так говорить нельзя.

На схемах диод обозначается так

Он может пропускать электрический ток только от анода к катоду.

Из чего состоит диод

В нашем мире встречаются вещества, которые отлично проводят электрический ток. Сюда в основном можно отнести металлы, например, серебро, медь, алюминий, золото и так далее. Такие вещества называют проводниками. Есть вещества, которые ну очень плохо проводят электрический ток – фарфор, пластмассы, стекло и так далее. Их называют диэлектриками или изоляторами. Между проводниками и диэлектриками находятся полупроводники. Это в основном германий и кремний.

После того, как германий или кремний смешивают с мельчайшей долей мышьяка или индия, образуется полупроводник N-типа, если смешать с мышьяком; или полупроводник P-типа, если смешать с индием.

Теперь если эти два полупроводника P и N -типа приварить вместе, на их стыке образуется PN-переход. Это и есть строение диода. То есть диод состоит из PN-перехода.

строение диода

Полупроводник P-типа в диоде является анодом, а полупроводник N-типа – катодом.

Давайе вскроем советский диод Д226 и посмотрим, что у него внутри, сточив часть корпуса на наждачном круге.

диод Д226



Вот это и есть тот самый PN-переход

PN-переход диода

Как определить анод и катод диода

1) на некоторых диодах катод обозначают полоской, отличающейся от цвета корпуса

2) можно проверить диод с помощью мультиметра и узнать, где у него катод, а где анод.  Заодно проверить его работоспособность. Этот способ железный ;-). Как проверить диод с помощью мультиметра можно узнать в этой статье.

Где находится анод, а где катод очень легко запомнить, если вспомнить воронку для наливания жидкостей в узкие горлышки бутылок. Воронка очень похожа на схему диода. Наливаем в воронку, и жидкость у нас очень хорошо бежит, а если ее перевернуть, то попробуй налей-ка через узкое горлышко воронки ;-).

Диод в цепи постоянного тока

Как мы уже говорили, диод пропускает электрический ток только в одном направлении. Для того, чтобы это показать, давайте соберем простую схему.

прямое включение диода

Так как наша лампа накаливания на 12 Вольт, следовательно, на блоке питания тоже выставляем значение в 12 В и собираем всю электрическую цепь по схеме выше. В результате, лампочка у нас прекрасно горит. Это говорит о том, что через диод проходит электрический ток. В этом случае говорят, что диод включен в прямом направлении.

диод в прямом включении



Давайте теперь поменяем выводы диода. В результате, схема примет такой вид.

обратное включение диода



Как вы видите, лампочка не горит, так как диод не пропускает электрический ток, то есть блокирует его прохождение, хотя источник питания и выдает свои честные 12 Вольт.

обратное включение диода



Какой вывод можно из этого сделать? Диод проводит постоянный ток только в одном направлении.

Диод в цепи переменного тока

Кто забыл, что такое переменный ток, читаем эту статью. Итак, для того, чтобы рассмотреть работу диода в цепи переменного тока, давайте составим схему. Здесь мы видим генератор частоты G, диод и два клеммника Х1 и Х2, с которых мы будем снимать сигнал с помощью осциллографа.

Мой генератор частоты выглядит вот так.

генератор частот

Осциллограмму будем снимать с помощью цифрового осциллографа



Генератор выдает переменное синусоидальное напряжение.

синусоидальный сигнал



Что же будет после диода? Цепляемся к клеммам X1 и X2 и видим вот такую осциллограмму.

переменное напряжение после диода



Диод вырезал нижнюю часть синусоиды, оставив только верхнюю часть.

А что будет, если мы поменяем выводы диода? Схема примет такой вид.

переменый ток после диода



Что же получим на клеммах Х1 и Х2 ? Смотрим на осциллограмму.

переменный ток после диода

Ничего себе! Диод срезал только положительную часть синусоиды!

[quads id=1]

Характеристики диода

Давайте рассмотрим характеристику диода КД411АМ. Ищем его характеристики в интернете, вбивая в поиск “даташит КД411АМ”

Для объяснения параметров диода, нам также потребуется его ВАХ

1) Обратное максимальное напряжение Uобр – это  такое напряжение диода, которое он выдерживает при подключении в обратном направлении, при этом через него будет протекать ток Iобр – сила тока  при обратном подключении диода. При превышении обратного напряжения в диоде возникает так называемый лавинный пробой, в результате этого резко возрастает ток, что может привести  к полному тепловому разрушению диода.   В нашем исследуемом диоде это напряжение равняется 700 Вольт.

2) Максимальный прямой ток Iпр – это  максимальный ток, который может течь через диод в прямом направлении.  В нашем случае это 2 Ампера.

3) Максимальная частота Fd , которую нельзя превышать. В нашем случае максимальная частота диода будет 30 кГц. Если частота будет больше, то наш диод будет работать неправильно.

Виды диодов

Стабилитроны

Стабилитроны  представляют из себя те же самые диоды. Даже из названия понятно, чтоб стабилитроны что-то стабилизируют. А стабилизируют они напряжение.  Но  чтобы стабилитрон выполнял стабилизацию, требуется одно  условие.  Они должны подключатся противоположно, чем диоды. Анод на минус, а катод на плюс. Странно не правда ли? Но почему так? Давайте разберемся.  В Вольт амперной характеристике (ВАХ) диода используется положительная ветвь – прямое направление, а вот в стабилитроне другая часть ветки ВАХ – обратное направление.

Снизу на графике мы видим стабилитрон на 5 Вольт. Сколько бы у нас не изменялась сила тока, мы все равно будем получать 5 Вольт ;-). Круто, не правда ли? Но есть и подводные камни. Сила тока не должны быть больше, чем в описании на диод, иначе он выйдет из строя от высокой температуры – Закон Джоуля-Ленца. Главный параметр стабилитрона – это напряжение стабилизации (Uст). Измеряется в Вольтах. На графике вы видите стабилитрон с напряжением стабилизации 5 Вольт. Также есть диапазон силы тока, при котором будет работать стабилитрон – это минимальный и максимальный ток (Imin, Imax). Измеряется в Амперах.

Выглядят стабилитроны точно также, как и обычные диоды:

На схемах обозначаются вот так:

Светодиоды

Светодиоды – особый класс диодов, которые излучают видимый и невидимый свет. Невидимый свет – это свет в инфракрасном или ультрафиолетовом диапазоне.  Но для промышленности все таки большую роль играют светодиоды с видимым светом. Они используются для индикации, оформления вывесок, светящихся баннеров, зданий а также для освещения. Светодиоды имеют такие же параметры, как и любые другие диоды, но обычно их максимальный ток значительно ниже.

Предельное обратное напряжение (Uобр) может достигать 10 Вольт. Максимальный ток (Imax) будет ограничиваться для простых светодиодов порядка 50 мА.  Для осветительных больше. Поэтому при подключении обычного диода нужно вместе с ним последовательно подключать резистор. Резистор можно рассчитать по нехитрой формуле, но в идеале лучше использовать переменный резистор, подобрать нужное свечение, замерять  номинал переменного резистора и поставить туда постоянный резистор с таким же номиналом.

Лампы освещения из светодиодов потребляют копейки электроэнергии и стоят дешево.

Очень большим спросом пользуются светодиодные ленты, состоящие из множества SMD светодиодов. Смотрятся очень красиво.

На схемах светодиоды обозначаются так:

Не забываем, что светодиоды делятся на индикаторные и осветительные. Индикаторные светодиоды обладают слабым свечением и используются для индикации каких-либо процессов, происходящих в электронной цепи. Для них характерно слабое свечение и малый ток потребления

Ну и осветительные светодиоды – это те, которые используются в ваших китайских фонариках, а также в LED-лампах

Светодиод – это токовый прибор, то есть для его нормальной работы требуется номинальный ток, а не напряжение. При номинальном токе на светодиоде падает некоторое напряжение, которое зависит от типа светодиода (номинальной мощности, цвета, температуры). Ниже табличка, показывающая какое падение напряжения бывает на светодиодах разных цветов свечения при номинальном токе:

Как проверить светодиод  можно узнать из этой статьи.

Тиристоры

Тиристоры представляют собой диоды, проводимость которых управляется с помощью третьего вывода – управляющего электрода (УЭ). Основное применение тиристоров – это управление мощной нагрузкой с помощью слабого сигнала, подаваемого на управляющий электрод. Выглядят тиристоры  примерно как диоды или транзисторы. У тиристоров параметров столько, что не хватит статьи для их описания. Главный параметр – Iос,ср. – среднее значение тока, которое должно протекать через тиристор  в прямом направлении без вреда для его здоровья. Немаловажным параметром является напряжение открытия тиристор –  (Uу), которое подается на управляющий электрод  и при котором тиристор полностью открывается.



а вот так примерно выглядят силовые тиристоры, то есть тиристоры, которые работают с  большой силой тока:

На схемах  триодные тиристоры  выглядят вот таким образом:

Существуют также  разновидности тиристоров – динисторы и симисторы. У динисторов нет управляющего электрода и он выглядит, как обычный диод. Динисторы начинают пропускать через себя электрический ток в прямом включении, когда напряжение на нем превысит какое-то значение. Симисторы – это те же самые триодные тиристоры, но при включении пропускают через себя электрический ток в двух направлениях, поэтому они используются в цепях с переменным током.

Диодный мост и диодные сборки

Производители также  несколько диодов заталкивают в один корпус и соединяют их между собой в определенной последовательности. Таким образом получаются диодные сборки.  Диодные мосты  – одна из разновидностей диодных сборок.

 На схемах диодный мост обозначается вот так:

Существуют также и другие виды диодов, такие как варикапы, диод Ганна, диод Шоттки  и тд. Для того, чтобы их всех описать, нам не хватит и вечности.

Очень интересное видео про диод

Похожие статьи по теме “диод”

Как работает стабилитрон

Диод Шоттки

Диодный мост

Как проверить диод и светодиод мультиметром

Как проверить тиристор

Схема для проверки тиристоров



Подключение светодиода к питанию 5 и 12 Вольт: схемы с описанием

С тех пор, как сверхъяркие светодиоды (LED) стали доступны широкому кругу потребителей, к ним сразу проявился большой интерес. На основе LED можно создавать множество интересных светотехнических конструкций. Однако, подключение светодиода к 12 вольтам, принципиально отличается от подключения к 12 вольтам той же лампы накаливания. В этом материале будет подробно рассказано о подключении светоизлучающих диодов к источникам питания, имеющим различное напряжение.

Какие светодиоды подключают к 12 вольтам?

Если коротко ответить на вопрос, вынесенный в качестве подзаголовка, то ответ будет звучать так: никакие! Неспециалисту такой ответ покажется парадоксальным, ведь в продаже имеются светодиоды, которые, как заявляют продавцы, рассчитаны на питание от источника 12 вольт.

Возьмемся утверждать, что на конкретное напряжение могут быть рассчитаны только изделия на основе светодиодов. Говорить о конкретном рабочем напряжении LED не корректно. Это связанно с физическими процессами, протекающими в нем при испускании света.

Главными характеристиками этих процессов являются рабочий ток и максимально допустимый ток прибора. В справочниках и даташитах указывают напряжения на светодиодах при протекании рабочего тока. Эти величины используют для расчетов LED конструкций, а не для выбора источника питания.

Кстати, напряжение в рабочем режиме лежит всего лишь в пределах от 1.5 В до 3.5 В. Величина зависит, в основном, от цвета испускаемого LED. Меньшие напряжения падают на красных светодиодах, большие значения относятся к сверхъярким. Имеющиеся в продаже светоизлучающие диоды на 12 вольт не являются единичными приборами.

Двенадцативольтовые LED это матрицы, состоящие из нескольких светоизлучающих диодов. Матрицы представляют собой светодиодные сборки, собранные из цепочек последовательно подключенных приборов.

В каждой матрице имеется несколько цепочек, которые подключены параллельно между собой. Когда говорят, что светодиод рассчитан на двенадцать вольт, то подразумевают, что падение напряжения на последовательной цепочке из них при протекании рабочего тока составляет примерно 12 В.

Подключение сверхярких и мощных LED к 12В

Сначала рассмотрим способ подключения одного мощного сверхъяркого светодиода к 12 Вольтам. Допустим, в нашем распоряжении имеется прибор, рабочий ток которого 350 мА. При этом падение напряжения на нем в рабочем режиме составляет примерно 3.4 Вольта. Нетрудно подсчитать, что потребляемая мощность такого прибора составляет 1 W.

Понятно, что подключать его напрямую к 12 Вольтам нельзя. Нам придется, каким-то образом, «погасить» часть напряжения. В простейших случаях для этих целей применяются гасящие (токоограничивающие) резисторы. Его соединяют со светодиодом последовательно. Схема питания одного LED показана на фото.

Чтобы рассчитать номинал токоограничивающего резистора пользуются формулой:

R=(Uпит – Uраб)/Iраб.

Вооружившись калькулятором легко подсчитать, что сопротивление будет составлять около 25 Ом. На нем будет рассеиваться мощность, которую рассчитывают по формуле:

P=I2*R.

В нашем примере мощность составит около 3 ватт. Найти сопротивление такой мощности довольно трудно, поэтому в качестве гасящего резистора можно применить два резистора по 100 Ом мощностью 2 Вт, соединенные параллельно.

В принципе на основе этих расчетов уже можно создавать практическую конструкцию. Выполнив подключение светодиода к 12В через выключатель, можно организовать дополнительную подсветку подкапотного пространства автомобиля, багажника или перчаточного бокса.

Мы показали, что создание такой схемы возможно, но применение ее нерационально. Нетрудно заметить, что две трети мощности потребляемой конструкцией приходится на гасящий резистор и, следовательно, тратится впустую. Ниже мы расскажем, как избежать ненужных потерь.

Сколько LED можно подключить к 12В?

Очевидно, что по простейшей схеме к источнику 12 Вольт можно подключить сколько угодно. Главное, чтобы у подключаемого источника питания хватало мощности. Однако мы видели, что при такой схеме подключения много энергии расходуется бесполезно.

Простейшим выходом из этой ситуации является снижение мощности рассеиваемой на токоограничивающем резисторе. Для снижения бесполезно рассеиваемой мощности, несколько светодиодов подключают последовательно и питают через один гасящий резистор. В этом случае падение напряжения на сопротивлении оказывается значительно меньше. Следовательно, существенно снижаются потери энергии. Расчет сопротивления для последовательного подключения светоизлучающих диодов выполняют по формуле:

R=(Uпит – nUраб)/Iраб.

Где n – количество последовательно подключенных LED.

В случае источника 12 Вольт разумно подключать последовательно три светодиода и один гасящий резистор. Падение напряжения на светодиодах не превысит 10.5 Вольта и на долю резистора останется всего 1,5 Вольт.

Такое техническое решение широко применяют, когда количество подключаемых к 12 Вольтам светодиодов кратно трем. Т. е. так можно подключить 6, 9, 12, …, 3N LED. Например, так поступают производители светодиодных лент. В них светодиоды сгруппированы по три и питаются через одно общее сопротивление.

Если нужно подключить 4 светодиода к 12 Вольтам, то целесообразно сгруппировать их по 2, и каждую пару питать через токоограничивающий резистор.

Последовательно следует подключать светодиоды с одинаковым рабочим током. Иначе разные приборы будут светить с различной яркостью или будет превышен ток какого-либо LED, и он выйдет из строя.

Что касается подключения светодиодов «рассчитанных на 12 В» то лучше установить их «рабочее напряжение» опытным путем. Для этого их надо подключить к лабораторному блоку питания и, постепенно поднимая напряжение, контролировать потребляемый ток. Напряжение, при котором рабочий ток будет достигнут, можно использовать для расчета токоограничивающего резистора.

Как подключить LED к 3 или 5 вольтам

Большинство маломощных светодиодов нормально работают и от 3 и тем более от 5 вольт. Выполнить для них расчет токоограничивающих сопротивлений можно по приведенной выше формуле.

При изготовлении конструкций с автономными источниками питания, особенно если в них используются сверхъяркие «мощные» LED, такой подход не приемлем. Мощность, рассеиваемая на гасящем резисторе, значительно сокращает время работы устройства.

Поэтому в современных ручных фонарях, работающих от низковольтных батарей применяют электронные преобразователи напряжения – драйверы. Потери в драйверах намного ниже, чем на токоограничивающих резисторах. Сейчас драйверы доступны и их можно легко найти в магазинах.

Имея некоторые познания в электронике и навыки работы с паяльником, простой драйвер можно изготовить самостоятельно. Одна из простых схем преобразователя для мощного светодиода приведена ниже.

Как подключить к 12 вольтам автомобиля

Подключение светодиодов к бортовой сети автомобиля не имеет существенных отличий от подключения к другим источникам питания. Просто не нужно забывать, что аккумуляторная батарея автомобиля в нормальном состоянии выдает не 12 Вольт, а примерно 14 Вольт.

Еще при подключении надо помнить, что не в каждом автомобиле надежно работает система стабилизации напряжения бортовой сети. Поэтому при расчетах гасящих резисторов лучше принимать напряжение питания равным 15 – 17 вольт. Это несколько снизит яркость свечения, но зато значительно продлит срок службы, так как светодиод будут работать в «щадящем» режиме.

Видео о подключении

Перед подключением советуем посмотреть хорошее видео для закрепления полученных знаний. Автор подробно и доступным языком рассказывает, как подключить светодиод к 12 вольтам от блока питания компьютера, как рассчитать резистор и другие нюансы.

Итоги

В заключении можно сказать, что при подключении сверхъярких светодиодах нужно принимать во внимание следующие соображения:

  • важнейшим параметром светодиода является его рабочий ток;
  • на гасящих резисторах бесполезно рассеивается энергия;
  • применяя последовательное подключение можно уменьшить потери, одновременно уменьшив количество и мощность применяемых резисторов;
  • в бортовой сети автомобиля не 12 Вольт, а несколько больше, и для надежной работы подключаемых светоизлучающих диодов нужно обязательно учитывать этот фактор.

Запомнив все вышеперечисленные аспекты подключения, Вы с легкостью запитаете любой светодиод, в любом количестве, от любого источника питания постоянного тока 12 Вольт.

Какие диоды нужны для диодного моста, как правильно подобрать диоды для выпрямления.

Порой, когда дело приходится иметь с блоками питания (их ремонтом, сборкой своими руками) сталкиваешься с его выпрямительной частью, которая из переменного напряжения делает постоянное. Эта часть есть не что иное как диодный выпрямительный мост. Для технарей электротехников известно, что это такое и какова функция этого элемента электрических схем. Для непосвященных поясню — большинство электротехники содержат в своих схемах блок питания, который понижает сетевое напряжение 220 вольт в меньшее, что используется устройствами (3, 5, 9, 12, 24 вольта, это наиболее распространенные величины пониженных напряжений). В сети используется переменный ток, а практически все электронные схемы работают на постоянном. Так вот, для преобразования переменного напряжения в постоянное и используется диодный мост.

Выпрямительные диодные мосты бывают готовыми сборками в едином корпусе, а бывают и самодельными, которые спаиваются из четырех одинаковых диодов. А какие диоды нужны для самодельного диодного моста и как правильно подобрать их для выпрямителя? Все достаточно просто. Основными параметрами для выбора диодов на мост являются напряжение (обратное) и сила тока (которую они могут через себя пропускать без перегрева).

Напомню, что диоды при прямом подключении (плюс диода к плюсу прилагаемого напряжения, а минус диода к минусу прилагаемого напряжения) к питанию пропускают через себя электрический ток. В этом режиме (открытом) на них оседает небольшое напряжение в пределах около 0,6 вольт. Как и любые другие проводники они имеют свое внутреннее сопротивление (что и обуславливает это небольшое падение напряжения на них в открытом состоянии). Чем оно больше, тем меньшую силу тока диод способен через себя пропустить. Если же на диод приложить постоянное обратное напряжение (на плюс диода подать минус источника, и на минус диода подать плюс источника), то диод будет работать в режиме запирания. Он не будет через себя пропускать постоянный ток (будет закрыт).

Так вот, есть максимальная величина обратного напряжения, которую диод может выдержать не входя в режим электрического и теплового пробоя. Именно это обратное напряжение и нужно учитывать при выборе диодов на выпрямительный мост. Если на диодный мост будет подаваться напряжение 220 вольт переменного тока, значит диоды моста должны быть рассчитаны на большее напряжение (с запасом не менее 25%). А лучше вовсе брать с достаточно большим запасом. Это убережет полупроводники от попадания на них случайных скачков напряжения, идущие от сети. Сейчас на обычные, небольшие блоки питания ставят диоды серии 1n4007, у которых обратное напряжение равно 1000 вольтам, а долговременный ток они могут выдерживать до 1 ампера (при температуре 75 градусов).

Второй, и пожалуй главной характеристикой выпрямительного диода является сила тока, которую он может пропускать через себя длительное время (без перегрева). Изначально вы должны знать, на какой максимальный ток рассчитан ваш блок питания. И только после этого уже нужно подбирать выпрямительные диоды на мост. К примеру, вы решили сделать себе самодельный регулируемый блок питания с выходным напряжением до 15 вольт и максимальным током в 6 ампер. Следовательно, под такой источник питания нужно брать диоды, рассчитанные на силу тока порядка 10 ампер (плюс определенный запас по току). Ток в 6 ампер как бы относительно немалый. Он будет нагревать диоды выпрямительного моста. Значит под эти диоды, мост еще нужно предусмотреть охлаждающий радиатор.

Напомню, что большинство полупроводниковых компонентов сделаны из кремния, а этот материал имеет максимальную рабочую температуру 150—170 °C. Выход за эти пределы разрушаю полупроводник, в нашем случае диоды диодного моста. Лучше держать температуру диодов в пределах до 75 °C. Поставьте на мост небольшой радиатор и посмотрите не выходит ли температура при максимальной нагрузки блока питания за допустимые пределы.

Диодных мостов и диодов (под них) существует достаточно большое количество. При выборе сначала в поисковике найдите справочную таблицу диодов и диодных мостов, где указаны основные технические характеристики выпрямителей. Выберите наиболее подходящий компонент с учетом номинального обратного напряжения и силы тока. Если вы поставите на диодный мост диоды с большими номинальными токами и напряжениями, ничего страшного, это будет даже лучше, как бы излишний запас. Но подбирать меньшие или впритык лучше не стоит.

Видео по этой теме:

P.S. Кроме основных характеристик (тока и напряжения) диодов, которые будут ставится на диодный мост, еще нужно обращать внимание на частоту, на которой они могут нормально работать. Частота сети в 50 герц является достаточно малой и под нее подойдут практически все диоды. Выше приведенный диод 1n4007 имеет рабочую частоту в 1 мГц. Обращать внимание на частоту актуально для электрических схем, рассчитанных на действительно высокие частоты.

Выпрямительные диоды малой, средней и большой и мощности, справочник

Приведены электрические характеристики выпрямительных диодов отечественного производства. Рассмотрены выпрямительные диоды малой, средней и большой мощности. Справочник по отечественным полупроводниковым диодам.

Используемые в таблицах сокращения:

  • Uобр.макс. - максимально-допустимое постоянное обратное напряжение диода;
  • Uобр.и.макс. - максимально-допустимое импульсное обратное напряжение диода;
  • Iпр.макс. - максимальный средний прямой ток за период;
  • Iпр.и.макс. - максимальный импульсный прямой ток за период;
  • Iпрг. - ток перегрузки выпрямительного диода;
  • fмакс. - максимально-допустимая частота переключения диода;
  • fраб. - рабочая частота переключения диода;
  • Uпр при Iпр - постоянное прямое напряжения диода при токе Iпр;
  • Iобр. - постоянный обратный ток диода;
  • Тк.макс. - максимально-допустимая температура корпуса диода;
  • Тп.макс. - максимально-допустимая температура перехода диода.

Диоды малой мощности

Рис. 1. Выпрямительные отечественные диоды малой мощности.

В таблице приведены справочные данные по отечественными выпрямительным диодам малой мощности.

Тип
прибора
Предельные значения
параметров при Т=25С
Значения параметров
при Т=25С
Тк.мах
(Тп.)

С

Uобр.макс.
(Uобр.и.мак.)
B
Iпр.макс.
(Iпр.и.мак.)
mA
Iпрг.

A

fраб.
(fмакс.)
мГц
Uпр.

B

при
Iпр.
mA
Iобр.

mkA

1 2 3 4 5 6 7 8 9
Д2Б 10 (30) 16 - 150 1,0 5,0 100 60
Д2В 30 (40) 25 - 150 1,0 9,0 250 60
Д2Г 50 (75) 16 - 150 1,0 2,0 250 60
Д2Д 50 (75) 16 - 150 1,0 4,5 250 60
Д2Е 100 (100) 16 - 150 1,0 4,5 250 60
Д2Ж 150 (150) 8 - 150 1,0 2,0 250 60
Д2И 100 (100) 16 - 150 1,0 2,0 250 60
МД3 15 12 (15) - - 1,0 5,0 100 70
Д7А (50) 300 1,0 - 0,5 300 100 70
Д7Б (100) 300 1,0 0,0024 0,5 300 100 70
Д7В (150) 300 1,0 0,0024 0,5 300 100 70
Д7Г (200) 300 1,0 0,0024 0,5 300 100 70
Д7Д (300) 300 1,0 0,0024 0,5 300 100 70
Д7Е (350) 300 1,0 0,0024 0,5 300 100 70
Д7Ж (400) 300 1,0 0,0024 0,5 300 100 70
Д9Б (10) 40 - 40 1,0 90 250 70
Д9В (30) 20 - 40 1,0 10 250 70
Д9Г (30) 30 - 40 1,0 30 250 70
Д9Д (30) 30 - 40 1,0 60 250 70
Д9Е (50) 20 - 40 1,0 30 250 70
Д9Ж (100) 15 - 40 1,0 10 250 70
Д9И (30) 30 - 40 1,0 30 120 70
Д9К (50) 30 - 40 1,0 60 60 70
Д9Л (100) 15 - 40 1,0 30 250 70
Д10 10 (10) 16 - 150 - - 100 70
Д10А 10 (10) 16 - 150 - - 200 70
Д10Б 10 (10) 16 - 150 - - 200 70
Д11 30 (40) 20 - 150 1,0 100 250 70
Д12 50 (75) 20 - 150 1,0 50 250 70
Д12А 50 (75) 20 - 150 1,0 100 250 70
Д13 75 (100) 20 - 150 1,0 100 250 70
Д14 100 (125) 20 - 150 1,0 50 250 70
Д14А 100 (125) 20 - 150 1,0 100 250 70
Д101 75 (75) 30 - 200 2,0 2,0 10 125
Д101А 75 (75) 30 - 200 1,0 1,0 10 125
Д102 50 (50) 30 - 200 2,0 2,0 10 125
Д102А 50 (50) 30 - 200 1,0 1,0 10 125
Д103 30 (30) 30 - 200 2,0 2,0 30 125
Д103А 30 (30) 30 - 200 1,0 1,0 30 125
Д104 100 (100) 30 - 600 2,0 2,0 5,0 125
Д104А 100 (100) 30 - 600 1,0 1,0 5,0 125
Д105 75 (75) 30 - 600 2,0 2,0 5,0 125
Д105А 75 (75) 30 - 600 1,0 1,0 5,0 125
Д106 30 (30) 30 - 600 2,0 2,0 30 125
Д106А 30 (30) 30 - 600 1,0 1,0 30 125
Д202 (100) 400 - - 1,0 400 500 125
Д203 (200) 400 - - 1,0 400 500 125
Д204 (300) 400 - - 1,0 400 500 85
Д205 (400) 400 - - 1,0 400 500 85
Д206 (100) 100 0,6 - 1,0 100 50 125
Д207 (200) 100 0,6 - 1,0 100 50 125
Д208 (300) 100 0,6 - 1,0 100 50 125
Д209 (400) 100 - - 1,0 100 50 125
Д210 (500) 100 - - 1,0 100 50 125
Д211 (600) 100 - - 1,0 100 50 125
Д217 (800) 100 - - 1,0 100 50 125
Д218 (1000) 100 - - 0,7 100 50 125
МД217 800 100 - - 1,0 100 75 125
МД218 1000 100 - - 1,0 100 75 125
МД218А 1200 100 - - 1,1 100 50 125
Д223 50 50 0,5 20 1,0 50 1,0 120
Д223А 100 50 0,5 20 1,0 50 1,0 120
Д223Б 150 50 0,5 20 1,0 50 1,0 120
Д226 (400) 300 - - 1,0 300 50 80
Д226А (300) 300 - - 1,0 300 50 80
Д226Б (400) 300 - - 1,0 300 100 80
Д226В (300) 300 - - 1,0 300 100 80
Д226Г (200) 300 - - 1,0 300 100 80
Д226Д (100) 300 - - 1,0 300 100 80
Д226Е (200) 300 - - 1,0 300 50 80
МД226 (400) 300 - 0,001 1,0 300 50 80
МД226А (300) 300 - 0,001 1,0 300 100 80
МД226Е (200) 300 - 0,001 1,0 300 50 80
Д229А 200 (200) 400 10 0,003 1,0 400 50 125
Д229Б 400 (400) 400 10 0,003 1,0 400 50 125
Д229В 100 (100) 400 10 0,003 1,0 400 200 125
Д229Г 200 (200) 400 10 0,003 1,0 400 200 125
Д229Д 300 (300) 400 10 0,003 1,0 400 200 125
Д229Е 400 (400) 400 10 0,003 1,0 400 200 125
Д229Ж 100 (100) 700 10 0,003 1,0 700 200 85
Д229И 200 (200) 700 10 0,003 1,0 700 200 85
Д229К 300 (300) 700 10 0,003 1,0 700 200 85
Д229Л 400 (400) 700 10 0,003 1,0 700 200 85
Д237А (200) 300 10 0,001 1,0 300 50 125
Д237Б (400) 300 10 0,001 1,0 300 50 125
Д237В (600) 100 10 0,001 1,0 100 50 125
Д237Е (200) 400 10 0,001 1,0 400 50 125
Д237Ж (400) 400 10 0,001 1,0 400 50 125
АД110А 30 (50) 10 - 0,005 1,1 10 0,005 85
АД112А 50 300 - - 3,0 300 100 250
ГД107А 15 20 - - 1,0 10 20 60
ГД107Б 20 20 - - 0,4 10 100 60
ГД113А (115) 15 - - 1,0 30 250 60
КД102А 250 100 - - 1,0 50 0,1 100
КД102Б 300 100 - - 1,0 50 1,0 100
КД103А 50 100 - - 1,0 50 0,4 100
КД103Б 50 100 - - 1,2 50 0,4 100
КД104А 300 (300) 10 1,0 - 1,0 10 3,0 70
КД105А (200) 300 15 - 1,0 300 100 85
КД105Б (400) 300 15 - 1,0 300 100 85
КД105В (600) 300 15 - 1,0 300 100 85
КД105Г (800) 300 15 - 1,0 300 100 85
КД116А-1 100 25 (170) - - 0,95 25 1,0 125
КД116Б-1 50 100 (170) - - 1,0 50 0,4 100
КД109А (100) 300 - - 1,0 300 100 85
КД109Б (300) 300 - - 1,0 300 50 85
КД109В (600) 300 - - 1,0 300 100 85
КД109Г (600) 300 - - 1,0 300 100 85
КД204А 400 (400) 400 10 - 1,4 600 150 85
КД204Б 200 (200) 600 10 0,05 1,4 600 100 85
КД204В 50 (50) 1000 10 0,05 1,4 600 50 85
КД205А 500 500 - 0,005 1,0 - 100 85
КД205Б 400 500 - 0,005 1,0 - 100 85
КД205В 300 500 - 0,005 1,0 - 100 85
КД205Г 200 500 - 0,005 1,0 - 100 85
КД205Д 100 500 - 0,005 1,0 - 100 85
КД205Е 500 300 - 0,005 1,0 - 100 85
КД205Ж 600 500 - 0,005 1,0 - 100 85
КД205И 700 300 - 0,005 1,0 - 100 85
КД205К 100 700 - 0,005 1,0 - 100 85
КД205Л 200 700 - 0,005 1,0 - 100 85
КД209А 400 (400) 700 15 - 1,0 700 100 85
КД209Б 600 (600) 500 15 - 1,0 500 100 85
КД209В 800 (800) 500 15 - 1,0 300 100 85
КД212А 200 (200) 1000 50 0,1 1,0 1000 50 85
КД212Б 200 (200) 1000 50 0,1 1,2 1000 100 85
КД212В 100 (100) 1000 50 0,1 1,0 1000 50 85
КД212Г 100 (100) 1000 50 0,1 1,2 1000 100 85
КД212А-6 200 (200) 1000 50 0,1 1,0 1000 50 85
КД212Б-6 200 (200) 1000 50 0,1 1,2 1000 100 85
КД212В-6 100 (100) 1000 50 0,1 1,0 1000 50 85
КД212Г-6 100 (100) 1000 50 0,1 1,2 1000 100 85
КД221А (100) 700 7 0,01 1,4 700 50 85
КД221Б (200) 500 5 0,01 1,4 500 50 85
КД221В (400) 300 3 0,01 1,4 300 100 85
КД221Г (600) 300 3 0,01 1,4 300 150 85
КД257А 200 (200) 3000 - 0,05 1,5 5000 2,0 155
КД257Б 400 (400) 3000 - 0,05 1,5 5000 2,0 155
КД257В 600 (600) 3000 - 0,05 1,5 5000 2,0 155
КД257Г 800 (800) 3000 - 0,05 1,5 5000 2,0 155
КД257Д 1000 (1000) 3000 - 0,05 1,5 5000 2,0 155
КД258А 200 (200) 1500 - 0,05 1,6 3000 2,0 155
КД258Б 400 (400) 1500 - 0,05 1,6 3000 2,0 155
КД258В 600 (600) 1500 - 0,05 1,6 3000 2,0 155
КД258Г 800 (800) 1500 - 0,05 1,6 3000 2,0 155
КД258Д 1000 (1000) 1500 - 0,05 1,6 3000 2,0 155
КД503А 30 20 (200) - 350 - - 10 85
КД503Б 30 20 (200) - 350 - - 10 85
2Д101А 30 (30) 20 (300) - - 1,0 100 5,0 85
2ДМ101А 30 20 (300) - - 1,0 100 5,0 100
2Д102А 250 100 - - 1,0 50 0.1 125
2Д102Б 300 100 - - 1,0 50 1,0 125
2Д103А 75 (100) 100 0,6 0,02 1,0 50 1,0 125
2Д104А 300 (300) 10 1,0 0,02 1,0 10 3,0 70
2Д106А 100 (100) 300 - 0,05 1,0 300 2,0 125
2Д108А (800) 100 3,0 - 1,5 100 150 125
2Д108Б (1000) 100 3,0 - 1,5 100 150 125
2Д115А 100 30 - 0,8 1,0 50 1,0 125
2Д118А-1 200 (200) 300 3,0 0,1 1,0 300 50 100
2Д120А 100 (100) 300 - 0,1 1,0 300 2,0 175
2Д120А-1 100 (100) 300 - 0,1 1,0 300 2,0 155
2Д123А-1 100 (100) 300 3,0 0,1 1,0 300 1,0 100
2Д125А-5 (600) 300 3,0 0,2 1,5 1000 50 -
2Д125Б-5 (800) 300 3,0 - 1,5 1000 50 -
2Д204А 400 (400) 400 10 0,05 1,4 600 150 125
2Д204Б 200 (200) 600 10 0,05 1,4 600 100 125
2Д204В 50 (50) 1000 10 0,05 1,4 600 50 125
2Д207А (600) 500 - - 1,5 500 150 125
2Д212А 200 (200) 1000 50 0,1 1,0 1000 50 125
2Д212Б 100 (100) 1000 50 0,1 1,0 1000 50 125
2Д215А 400 (400) 1000 10 0,01 1,2 500 50 125
2Д215Б 600 (600) 1000 10 0,01 1,2 500 50 125
2Д215В 200 (200) 1000 10 0,01 1,1 1000 50 125
2Д235А 40 (40) 1000 - - 0,9 300 800 -
2Д235Б 30 (30) 1000 - - 0,9 300 800 -
2Д236А 600 (600) 1000 - 0,1 1,5 1000 5,0 155
2Д236Б 800 (800) 1000 - 0,1 1,5 1000 5,0 155
2Д236А-5 600 (600) 1000 - 0,1 1,5 1000 5,0 155
2Д236Б-5 800 (800) 1000 - 0,1 1,5 1000 5,0 155
2Д237А 100 (100) 1000 - 0,3 1,3 1000 5,0 155
2Д237Б 200 (200) 1000 - 0,3 1,3 1000 5,0 155
2Д237А-5 100 (100) 1000 - 0,3 1,3 1000 5,0 155
2Д237Б-5 200 (200) 1000 - 0,3 1,3 1000 5,0 155

Диоды средней мощности

Рис. 2. Выпрямительные отечественные диоды средней мощности.

В таблице приведены справочные данные по отечественными выпрямительным диодам средней мощности.

Тип
прибора
Предельные значения
параметров при Т=25С
Значения параметров
при Т=25С


Тк.мах
(Тп.)
С

Uобр.макс.
(Uобр.и.мак.)
B
Iпр.макс.
(Iпр.и.мак.)
A
Iпрг.

A

fраб.
(fмакс.)
kГц
Uпр.

B

при
Iпр.
A
Iобр.

mA

1 2 3 4 5 6 7 8 9
Д214 (100) 10,0 100 1,1 1,2 10,0 3,0 130
Д214А (100) 10,0 100 1,1 1,0 10,0 3,0 130
Д214Б (100) 5,0 50 1,1 1,5 5,0 3,0 130
Д215 (200) 10,0 100 1,1 1,2 10,0 3,0 130
Д215А (200) 10,0 100 1,1 1,0 10,0 3,0 130
Д215Б (200) 5,0 50 1,1 1,5 5,0 3,0 130
Д231 (300) 10,0 100 1,1 1,0 10,0 3,0 130
Д231А (300) 10,0 100 1,1 1,0 10,0 3,0 130
Д231Б (300) 5,0 50 1,1 1,5 5,0 3,0 130
Д232 (400) 10,0 100 1,1 1,0 10,0 3,0 130
Д232А (400) 10,0 100 1,1 1,0 10,0 3,0 130
Д232Б (400) 5,0 50 1,1 1,5 5,0 3,0 130
Д233 (500) 10,0 100 1,1 1,0 10,0 3,0 130
Д233Б (500) 5,0 50 1,1 1,5 5,0 3,0 130
Д234Б (600) 5,0 50 1,1 1,5 5,0 3,0 130
Д242 (100) 10,0 - 2 (10) 1,25 10,0 3,0 130
Д242А (100) 10,0 - 2 (10) 1,0 10,0 3,0 130
Д242Б (100) 5,0 - 2 (10) 1,5 5,0 3,0 130
Д243 (200) 10,0 - 1,1 1,25 10,0 3,0 130
Д243А (200) 10,0 - 1,1 1,0 10,0 3,0 130
Д243Б (200) 5,0 - 1,1 1,5 5,0 3,0 130
Д244 (50) 10,0 - 1,1 1,25 10,0 3,0 130
Д244А (50) 10,0 - 1,1 1,0 10,0 3,0 130
Д244Б (50) 5,0 - 1,1 1,5 5,0 3,0 130
Д245 (300) 10,0 - 1,1 1,25 10,0 3,0 130
Д245А (300) 10,0 - 1,1 1,0 10,0 3,0 130
Д245Б (300) 5,0 - 1,1 1,5 5,0 3,0 130
Д246 (400) 10,0 - 1,1 1,25 10,0 3,0 130
Д246А (400) 10,0 - 1,1 1,0 10,0 3,0 130
Д246Б (400) 5,0 - 1,1 1,5 5,0 3,0 130
Д247 (500) 10,0 - 1,1 1,25 10,0 3,0 130
Д247Б (500) 5,0 - 1,1 1,5 5,0 3,0 130
Д248Б (600) 5,0 - 1,1 1,5 5,0 3,0 130
Д302 200 1,0 - 5,0 0,25 1,0 0,8 70
Д302А 200 1,0 - 5,0 0,3 1,0 1,2 55
Д303 (150) 3,0 4,5 5,0 0,3 3,0 1,0 80
Д303А (150) 3,0 - 5,0 0,35 3,0 1,2 55
Д304 (100) 5,0 12,5 5,0 0,25 5,0 2,0 80
Д305 (50) 10,0 40 5,0 0,3 10,0 2,5 80
Д332А 400 10,0 - - 1,0 10,0 3,0 130
Д332Б 400 5,0 - - 1,5 5,0 3,0 130
Д333 500 10,0 - - 1,0 10,0 3,0 130
Д333Б 500 5,0 - - 1,5 5,0 3,0 130
Д334Б 600 5,0 - - 1,5 5,0 3,0 130
2Д201А (100) 5,0 15 1,1 1,0 5,0 3,0 130
2Д201Б (100) 10,0 100 1,1 1,0 10,0 3,0 130
2Д201В (200) 5,0 15 1,1 1,0 5,0 3,0 130
2Д201Г (200) 10,0 100 1,1 1,0 10,0 3,0 130
2Д202В 70 (100) 5,0 30 1,2 (5) 1,0 3,0 1,0 130
2Д202Д 120 (200) 5,0 30 1,2 (5) 1,0 3,0 1,0 130
2Д202Ж 210 (300) 5,0 30 1,2 (5) 1,0 3,0 1,0 130
2Д202К 200 (400) 5,0 30 1,2 (5) 1,0 3,0 1,0 130
2Д202М 350 (500) 5,0 30 1,2 (5) 1,0 3,0 1,0 130
2Д202Р 420 (600) 5,0 30 1,2 (5) 1,0 3,0 1,0 130
КД202А 35 (50) 5,0 9,0 1,2 (5) 0,9 5,0 0,8 130
КД202Б 35 (50) 3,5 9,0 1,2 (5) 0,9 3,5 0,8 130
КД202В 70 (100) 5,0 9,0 1,2 (5) 0,9 5,0 0,8 130
КД202Г 70 (100) 3,5 9,0 1,2 (5) 0,9 3,5 0,8 130
КД202Д 140 (200) 5,0 9,0 1,2 (5) 0,9 5,0 0,8 130
КД202Е 140 (200) 3,5 9,0 1,2 (5) 0,9 3,5 0,8 130
КД202Ж 210 (300) 5,0 9,0 1,2 (5) 0,9 5,0 0,8 130
КД202И 210 (300) 3,5 9,0 1,2 (5) 0,9 3,5 0,8 130
КД202К 280 (400) 5,0 9,0 1,2 (5) 0,9 5,0 0,8 130
КД202Л 280 (400) 3,5 9,0 1,2 (5) 0,9 3,5 0,8 130
КД202М 350 (500) 5,0 9,0 1,2 (5) 0,9 5,0 0,8 130
КД202Н 350 (500) 3,5 9,0 1,2 (5) 0,9 3,5 0,8 130
КД202Р 420 (600) 5,0 9,0 1,2 (5) 0,9 5,0 0,8 130
КД202С 480 (600) 3,5 9,0 1,2 (5) 0,9 3,5 0,8 130
2Д203А 420 (600) 10,0 100 1 (10) 1,0 10,0 1,5 140
2Д203Б 560 (800) 10,0 100 1 (10) 1,0 10,0 1,5 140
2Д203В 560 (800) 10,0 100 1 (10) 1,0 10,0 1,5 140
2Д203Г 700 (1000) 10,0 100 1 (10) 1,0 10,0 1,5 140
2Д203Д 700 (1000) 10,0 100 1 (10) 1,0 10,0 1,5 140
КД203А 420 (600) 10,0 30 1 (10) 1,0 10,0 1,5 140
КД203Б 560 (800) 10,0 30 1 (10) 1,0 10,0 1,5 140
КД203В 560 (800) 10,0 30 1 (10) 1,0 10,0 1,5 140
КД203Г 700 (1000) 10,0 30 1 (10) 1,0 10,0 1,5 140
КД203Д 700 (1000) 10,0 30 1 (10) 1,0 10,0 1,5 140
2Д204А 400 0,4 - 1,0 1,4 0,6 0,15 125
2Д204Б 200 0,6 - 5,0 1,4 0,6 0,1 125
2Д204В 50 1,0 2,0 5,0 1,4 0,6 0,05 125
КД204А 400 0,4 - 1,0 1,4 0,6 0,15 85
КД204Б 200 0,6 - 5,0 1,4 0,6 0,1 85
КД204В 50 1,0 2,0 5,0 1,4 0,6 0,05 85
2Д206А 400 (400) 5,0 100 1,0 1,2 1,0 0,7 125
2Д206Б 500 (500) 5,0 100 1,0 1,2 1,0 0,7 125
2Д206В 600 (600) 5,0 100 1,0 1,2 1,0 0,7 125
КД206А 400 (400) 10,0 100 1,0 1,2 1,0 0,7 125
КД206Б 500 (500) 10,0 100 1,0 1,2 1,0 0,7 125
КД206В 600 (600) 10,0 100 1,0 1,2 1,0 0,7 125
КД208A 100 (100) 1,5 - 1,0 1,0 1,0 0,1 85
КД208В 100 1,5 - - 1,0 - 0,1 85
2Д210А 800 (800) 5,0 25 (5,0) 1,0 10,0 1,5 100
2Д210Б 800 (800) 10,0 50 (5,0) 1,0 10,0 1,5 100
2Д210В 1000 (1000) 5,0 25 (5,0) 1,0 10,0 1,5 100
2Д210Г 1000 (1000) 10,0 50 (5,0) 1,0 10,0 1,5 100
КД210А 800 (800) 5,0 25 (5,0) 1,0 10,0 1,5 100
КД210Б 800 (800) 10,0 50 (5,0) 1,0 10,0 1,5 100
КД210В 1000 (1000) 5,0 25 (5,0) 1,0 10,0 1,5 100
КД210Г 1000 (1000) 10,0 50 (5,0) 1,0 10,0 1,5 100
2Д212А 200 (200) 1,0 50 100 1,0 1,0 0,05 125
2Д212Б 100 (100) 1,0 50 100 1,0 1,0 0,1 125
КД212А 200 1,0 50 100 1,0 1,0 0,05 85
КД212Б 200 1,0 50 100 1,2 1,0 0,1 85
КД212В 100 1,0 50 100 1,0 1,0 0,05 85
КД212Г 100 1,0 50 100 1,2 1,0 0,1 85
2Д213А 200 (200) 10,0 100 (100) 1,0 10,0 0,2 150
2Д213А6 200 (200) 10,0 100 100 1,0 10,0 0,2 100
2Д213Б 200 (200) 10,0 100 (100) 1,2 10,0 0,2 150
2Д213Б6 200 (200) 10,0 100 100 1,2 10,0 0,2 100
2Д213В 100 (100) 10,0 100 (100) 1,0 10,0 0,2 125
2Д213Г 100 (100) 10,0 100 (100) 1,2 10,0 0,2 125
КД213А 200 (200) 10,0 100 (100) 1,0 10,0 0,2 140
КД213А6 200 (200) 10,0 100 (100) 1,0 10,0 0,2 100
КД213Б 200 (200) 10,0 100 (100) 1,2 10,0 0,2 130
КД213Б6 200 (200) 10,0 100 (100) 1,2 10,0 0,2 100
КД213В 100 (100) 10,0 100 (100) 1,0 10,0 0,2 130
КД213Г 100 (100) 10,0 100 (100) 1,2 10,0 0,2 130
2Д216А 100 (100) 10,0 - 100 1,4 10,0 0,05 175
2Д216Б 200 (200) 10,0 - 100 1,4 10,0 0,05 175
2Д217А 100 (100) 3,0 - 50 (100) 1,3 3,0 0,05 125
2Д217Б 200 (200) 3,0 - 50 (100) 1,3 3,0 0,05 125
2Д219А 15 (15) 10,0 250 200 0,55 10,0 10 115
2Д219Б 20 (20) 10,0 250 200 0,55 10,0 10 115
2Д219В 15 (15) 10,0 250 200 0,45 10,0 10 85
2Д219Г 20 (20) 10,0 250 200 0,45 10,0 10 85
2Д220А 400 (400) 3,0 60 10 (50) 1,5 3,0 0,045 155
2Д220Б 600 (600) 3,0 60 10 (50) 1,5 3,0 0,045 155
2Д220В 800 (800) 3,0 60 10 (50) 1,5 3,0 0,045 155
2Д220Г 1000(1000) 3,0 60 10 (50) 1,5 3,0 0,045 155
2Д220Д 400 (400) 3,0 60 10 (50) 1,3 3,0 0,045 155
2Д220Е 600 (600) 3,0 60 10 (50) 1,3 3,0 0,045 155
2Д220Ж 800 (800) 3,0 60 10 (50) 1,3 3,0 0,045 155
2Д220И 1000 (1000) 3,0 60 10 (50) 1,3 3,0 0,045 155
КД223А 200 (200) 2,0 - 35 1,3 6,0 10 150
КД226А 100 (100) 1,7 10 35 1,4 1,7 0,05 85
КД226Б 200 (200) 1,7 10 35 1,4 1,7 0,05 85
КД226В 400 (400) 1,7 10 35 1,4 1,7 0,05 85
КД226Г 600 (600) 1,7 10 35 1,4 1,7 0,05 85
КД226Д 800 (800) 1,7 10 35 1,4 1,7 0,05 85
КД227А 100 (150) 5,0 - 1,2 1,6 5,0 0,8 85
КД227Б 200 (300) 5,0 - 1,2 1,6 5,0 0,8 85
КД227В 300 (450) 5,0 - 1,2 1,6 5,0 0,8 85
КД227Г 400 (600) 5,0 - 1,2 1,6 5,0 0,8 85
КД227Д 500 (750) 5,0 - 1,2 1,6 5,0 0,8 85
КД227Е 600 (850) 5,0 - 1,2 1,6 5,0 0,8 85
КД227Ж 800 (1200) 5,0 - 1,2 1,6 5,0 0,8 85
2Д230А 400 (400) 3,0 60 10 (50) 1,5 3,0 0,045 125
2Д230Б 600 (600) 3,0 60 10 (20) 1,5 3,0 0,045 125
2Д230В 800 (800) 3,0 60 10 (20) 1,5 3,0 0,045 125
2Д230Г 1000(1000) 3,0 60 10 (20) 1,5 3,0 0,045 125
2Д230Д 400 (400) 3,0 60 10 (20) 1,3 3,0 0,045 125
2Д230Е 600 (600) 3,0 60 10 (50) 1,3 3,0 0,045 125
2Д230Ж 800 (800) 3,0 60 10 (20) 1,3 3,0 0,045 125
2Д230И 1000(1000) 3,0 60 10 (20) 1,3 3,0 0,045 125
2Д231А (150) 10,0 150 200 1,0 10,0 0,05 125
2Д231Б (200) 10,0 150 200 1,0 10,0 0,05 125
2Д231В (150) 10,0 150 200 1,0 10,0 0,05 125
2Д231Г (200) 10,0 150 200 1,0 10,0 0,05 125
2Д232А (15) 10,0 250 200(200) 0,6 10,0 7,5 100
2Д232Б (25) 10,0 250 200(200) 0,7 10,0 7,5 100
2Д232В (25) 10,0 250 200(200) 0,7 10,0 7,5 100
2Д234А 100 (100) 3,0 10 50 (50) 1,5 3,0 0,1 125
2Д234Б 200 (200) 3,0 10 50 (50) 1,5 3,0 0,1 125
2Д234В 400 (400) 3,0 10 50 (50) 1,5 3,0 0,1 125
2Д251А (50) 10,0 150 200 1,0 10,0 0,05 125
2Д251Б (70) 10,0 150 200 1,0 10,0 0,05 125
2Д251В (100) 10,0 150 200 1,0 10,0 0,05 125
2Д251Г (50) 10,0 150 200 1,0 10,0 0,05 125
2Д251Д (70) 10,0 150 200 1,0 10,0 0,05 125
2Д251Е (100) 10,0 150 200 1,0 10,0 0,05 125

Диоды большой мощности

Рис. 3. Выпрямительные отечественные диоды большой мощности.

В таблице приведены справочные данные по отечественными выпрямительным диодам большой мощности.

Тип
прибора
Предельные значения
параметров при Т=25С
Значения параметров
при Т=25С
Тк.мах
(Тп.)
С
Uобр.макс.
(Uобр.и.мак.)
B
Iпр.макс.
(Iпр.и.мак.)
A
Iпрг.

A

fраб.
(fмакс.)
kГц
Uпр.

B

при
Iпр.
A
Iобр.

mA

1 2 3 4 5 6 7 8 9
2Д2990А 600 (600) 20 - 200 1,4 20 11 125
2Д2990Б 400 (400) 20 - 200 1,4 20 11 125
2Д2990В 200 (200) 20 - 200 1,4 20 11 125
КД2994А 100 (100) 20 - 200 1,4 20 0,2 125
КД2995А 50 (50) 20 - 200 1,1 20 0,01 150
КД2995Б 70 (70) 20 - 200 1,1 20 0,01 150
КД2995В 100 (100) 20 - 200 1,1 20 0,01 150
КД2995Г 50 (50) 20 - 200 1,1 20 0,01 150
КД2995Е 100 (100) 20 - 200 1,1 20 0,01 150
2Д2997А 200 (250) 30 (100) - 100 1,0 30 25 125
2Д2997Б 100 (200) 30 (100) - 100 1,0 30 25 125
2Д2997В 50 (100) 30 (100) - 100 1,0 30 25 125
КД2997А 200 (250) 30 (100) - 100 1,0 30 25 125
КД2997Б 100 (200) 30 (100) - 100 1,0 30 25 125
КД2997В 50 (100) 30 (100) - 100 1,0 30 25 125
2Д2998А 15 (15) 30 (100) 600 200 0,6 30 150 125
2Д2998Б 25 (25) 30 (100) 600 200 0,68 30 150 125
2Д2998В 25 (25) 30 (100) 600 200 0,68 30 150 125
2Д2999А 200 (250) 20 (100) - 100 1,0 20 25 125
2Д2999Б 100 (200) 20 (100) - 100 1,0 20 25 125
2Д2999В 50 (100) 20 (100) - 100 1,0 20 25 125
КД2999А 200 (250) 20 (100) - 100 1,0 20 25 125
КД2999Б 100 (200) 20 (100) - 100 1,0 20 25 125
КД2999В 50 (100) 20 (100) - 100 1,0 20 25 125

Справочник по диодам отечественного производства.

Каталог продукции - Полупроводниковые приборы, микросхемы, радиолампы - Диоды - Диоды Шоттки

Каталог продукции

Обновлен: 19.07.2021 в 16:30

  • Aвтоматика, Робототехника, Микрокомпьютеры
  • Акустические компоненты
  • Блоки питания, батарейки, аккумуляторы
  • Датчики
  • Двигатели, вентиляторы
  • Измерительные приборы и модули
  • Инструмент, оборудование, оснастка
    • Аксессуары для пайки
    • Антистатические принадлежности
    • Бокорезы, ножницы, резаки
    • Дрели, фрезеры, бормашины
    • Жала для паяльников и станций
    • Инструмент для зачистки изоляции
    • Инструмент для обжима
    • Лупы, микроскопы
    • Нагреватели инфракрасные
    • Ножи, скальпели
    • Отвёртки
    • Отсосы для припоя
    • Паяльники газовые и горелки
    • Паяльники электрические
    • Паяльные станции и ванны, сварочные автоматы
    • Пинцеты, зажимы
    • Плоскогубцы, круглогубцы
    • Подставки для паяльников и штативы
    • Принадлежности для паяльников и станций
    • Прочий инструмент и оснастка
    • Сверла, фрезы, боры
    • Термоклеевые пистолеты
    • Тиски, станины
    • Штангенциркули, линейки
  • Источники света, индикаторы
  • Кабель, провод, шнуры
  • Коммутация, реле
  • Конструктивные элементы, корпуса, крепеж
  • Материалы и расходники
  • Пассивные элементы
  • Полупроводниковые приборы, микросхемы, радиолампы
  • Разъёмы, клеммы, соединители, наконечники
  • Текстолит, платы
  • Товары бытового назначения
  • Трансформаторы, сердечники, магниты
Информация обновлена 19.07.2021 в 16:30

Вид:

Сортировка:

По наличиюпо алфавитупо цене

Кол-во на странице: 244860120

Страницы:

[1]23456

Страницы:

[1]23456

1N5820, 1N5821, 1N5822 - Выпрямители с осевым выводом

% PDF-1.4 % 1 0 объект > эндобдж 5 0 obj > эндобдж 2 0 obj > эндобдж 3 0 obj > поток application / pdf

  • ON Semiconductor
  • 1N5820, 1N5821, 1N5822 - Выпрямители с осевыми выводами
  • 2007-12-12T10: 56: 55-07: 00BroadVision, Inc.2020-08-11T14: 09: 13 + 02: 002020-08-11T14: 09: 13 + 02: 00 Acrobat Distiller 8.1.0 (Windows) uuid: 1a1ff9d3-4834-4ab0-a878-feb7fca15d3fuid: fbcbe52f-64e9-453a-9015-ff7b8990e508 конечный поток эндобдж 4 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > поток HT6zWQ., .II $ [m4ȁ + 6SYR} ͥ0lY {3͈> d> o \ QR 賻 C, dEànb * Idá; CV5, SMW ~ gn3cN $ = dvmsV7) J} F (u 9nS'qggwkxxxNLeBTR W% HD (% * = 3'V ", OP 漒 pNPSVRh

    Реле

    Реле - & - Распределение энергии

    Del City предлагает большой выбор реле на 24 и 12 В. Как часть распределения энергии, электрические реле - это опция, которая помогает в соединении и прокладке цепей для вашего приложения. Включая различные типы реле, от стандартных 5-контактных до Hi-amp, найти подходящее реле на 24 В или 12 В в Del City легко.5-контактное реле на 24 или 12 вольт идеально подходит для приложений с полным напряжением для надежного и прочного соединения. Флюсовое реле на 12 В защищает от пыли и влаги. Реле на 24 В и 12 В со встроенным резистором обеспечивает внутреннее сопротивление. Это защищает ваше приложение от скачков высокого напряжения и обеспечивает безопасность вашего соединения. Также доступны два реле на 12 В с диодными опциями. Как и реле с резистором, эти диоды защищают от скачков напряжения для более чувствительного оборудования.Твердотельное реле на 12 В устойчиво к вибрации, а также к механическим ударам. Это реле идеально подходит для приложений с высокими требованиями. Del City также предлагает варианты реле на 12 вольт, которые защищены от атмосферных воздействий. Эти варианты реле на 12 В различаются по типу мини-реле, которые предназначены для приложений с полным напряжением, которые также требуют дополнительной защиты. Реле с выдержкой времени 24 В или 12 В регулируются. Эти варианты реле могут поддерживать подачу питания в течение заданного периода времени. Этот тип реле 24 В или 12 В удовлетворяет ваши уникальные потребности и определенный период времени.Наконец, предлагается автомобильное реле на 12 В с высоким усилителем. Это реле на 12 В можно использовать с резистивными нагрузками до 200 А. Del City предоставит вам все необходимое для ретрансляции!

    Del City предлагает большой выбор реле на 24 и 12 В. Как часть распределения энергии, электрические реле - это опция, которая помогает в соединении и прокладке цепей для вашего приложения. Включая различные типы реле, от стандартных 5-контактных до Hi-amp, найти подходящее реле на 24 В или 12 В в Del City легко.5-контактное реле на 24 или 12 вольт идеально подходит для приложений с полным напряжением для надежного и прочного соединения. Флюсовое реле на 12 В защищает от пыли и влаги. Реле на 24 В и 12 В со встроенным резистором обеспечивает внутреннее сопротивление. Это защищает ваше приложение от скачков высокого напряжения и обеспечивает безопасность вашего соединения. Также доступны два реле на 12 В с диодными опциями. Как и реле с резистором, эти диоды защищают от скачков напряжения для более чувствительного оборудования.Твердотельное реле на 12 В устойчиво к вибрации, а также к механическим ударам. Это реле идеально подходит для приложений с высокими требованиями. Del City также предлагает варианты реле на 12 вольт, которые защищены от атмосферных воздействий. Эти варианты реле на 12 В различаются по типу мини-реле, которые предназначены для приложений с полным напряжением, которые также требуют дополнительной защиты. Реле с выдержкой времени 24 В или 12 В регулируются. Эти варианты реле могут поддерживать подачу питания в течение заданного периода времени. Этот тип реле 24 В или 12 В удовлетворяет ваши уникальные потребности и определенный период времени.Наконец, предлагается автомобильное реле на 12 В с высоким усилителем. Это реле на 12 В можно использовать с резистивными нагрузками до 200 А. Del City предоставит вам все необходимое для ретрансляции!



    5-контактные реле переключения NC / NO


    Купить автомобильное реле в Интернете, 5 контактов, 12 В Великобритания

    Возврат
    Наша политика действует 30 дней.Если с момента покупки прошло 30 дней, к сожалению, мы не сможем предложить вам возврат или обмен.

    Чтобы иметь право на возврат, ваш товар должен быть неиспользованным и в том же состоянии, в котором вы его получили. Он также должен быть в оригинальной упаковке.

    Некоторые виды товаров не подлежат возврату. Скоропортящиеся товары, такие как продукты питания, цветы, газеты или журналы, возврату не подлежат. Мы также не принимаем товары интимного или гигиенического назначения, опасные материалы или легковоспламеняющиеся жидкости или газы.

    Дополнительные невозвратные товары:
    Подарочные карты
    Загружаемые программные продукты
    Некоторые предметы здоровья и личной гигиены

    Для завершения возврата нам потребуется квитанция или документ, подтверждающий покупку.

    Не отправляйте товар обратно производителю.

    Есть определенные ситуации, когда предоставляется только частичный возврат (если применимо)
    Книга с явными признаками употребления
    CD, DVD, кассета VHS, программное обеспечение, видеоигры, кассеты или виниловые пластинки, которые были открыты
    Любой товар не в исходном состоянии, поврежден или отсутствует часть по причинам, не связанным с нашей ошибкой.
    Любой предмет, возвращенный более чем через 30 дней после доставки

    Возврат (если применимо)
    Как только ваш возврат будет получен и проверен, мы отправим вам электронное письмо, чтобы уведомить вас о том, что мы получили ваш возвращенный товар.Мы также сообщим вам об утверждении или отклонении вашего возмещения.
    Если вы одобрены, то ваш возврат будет обработан, и кредит будет автоматически зачислен на вашу кредитную карту или исходный способ оплаты в течение определенного количества дней.

    Просроченный или отсутствующий возврат средств (если применимо)
    Если вы еще не получили возмещение, сначала проверьте свой банковский счет еще раз.
    Затем обратитесь в компанию, обслуживающую вашу кредитную карту. Прежде чем ваш возврат будет официально опубликован, может пройти некоторое время.
    Затем обратитесь в свой банк. Перед отправкой возврата часто требуется некоторое время на обработку.
    Если вы сделали все это, но еще не получили возмещение, свяжитесь с нами по адресу [email protected]

    Предметы продажи (если применимо)
    Возврату подлежат только товары по стандартной цене, к сожалению, товары со скидкой не подлежат возврату.

    Биржи (если применимо)
    Мы заменяем товары только в том случае, если они неисправны или повреждены. Если вам нужно обменять его на такой же товар, отправьте нам письмо по адресу abconeill @ gmail.com и отправьте свой товар по адресу: Unit 10, Teemore business Complex Co., Фермана GB BT92 9BL.

    Подарки
    Если товар был отмечен как подарок при покупке и доставке непосредственно вам, вы получите подарочный кредит на сумму вашего возврата. После получения возвращенного товара вам будет отправлен подарочный сертификат.

    Если товар не был помечен как подарок при покупке, или если даритель получил заказ, чтобы передать его вам позже, мы отправим дарителю возмещение, и он узнает о вашем возврате.

    Доставка
    Чтобы вернуть продукт, отправьте его по адресу: Grease Monkey, Unit 10, Teemore Business Complex Co. Fermanagh GB BT92 9BL

    Вы несете ответственность за собственные расходы по доставке при возврате вашего товара. Стоимость доставки не возвращается. Если вы получите возмещение, стоимость обратной доставки будет вычтена из вашего возмещения.

    В зависимости от того, где вы живете, время, необходимое для того, чтобы обмененный товар был доставлен вам, может варьироваться.

    Если вы отправляете товар стоимостью более 75 фунтов стерлингов, вам следует рассмотреть возможность использования отслеживаемой службы доставки или приобретения страховки доставки. Мы не гарантируем получение возвращенного вами товара.

    Преобразователь 12В в 5В | Понизить регулятор постоянного тока можно разными способами.

    Если вы ищете источник питания 5 В постоянного тока для цифровой схемы. Но у вас есть источник 12В, аккумулятор. Я покажу вам понижающий стабилизатор преобразователя с 12 В на 5 В.

    Во многом это зависит от имеющихся у вас деталей и другой пригодности.

    Как выбрать преобразователь 5В

    Мы должны использовать подходящую схему. Как? Экономия самая лучшая. Я использую эти рекомендации.

    • Экономьте деньги - если он есть в моем магазине, это очень хорошо. Кроме того, сэкономьте время на покупке, а не на долгое ожидание.
    • Простота сборки - простые и отработанные схемы всегда хороши.
    • Маленький размер - у некоторых проектов ограниченное пространство.

    Сначала посмотрите на нагрузку!

    Предположим, что нагрузка потребляет ток около 30 мА. Вы должны использовать преобразователь 5 В на 60 мА.Для этого случая достаточно. Когда ток небольшой, его легко построить. Кроме того, экономьте энергию.

    Не следует использовать большую цепь источника тока 1А. Это похоже на езду на слоне, чтобы поймать кузнечика. Что это расточительно и ненужно.

    Например, схемы

    • Токовый выход на 3 А - если у вас есть нагрузка, которая использует ток более 2 А. Например, цифровая камера, GPS, Raspberry Pi, Arduino и другие.
    • Меньше 50 мА - малая схема, например, цифровая КМОП
    • Как преобразовать 12 В постоянного тока в 5 В постоянного тока 1 А
    • Схема преобразователя 12 В в 5 В 2 А

    Стабилитрон 5 В - ниже 50 мА

    Некоторые схемы потребляют ток от 20 мА до 50 мА (0.05A) только. Можно схему стабилизатора напряжения на стабилитроне.


    Стабилитрон поддерживает фиксированное напряжение 5 В. Ему нужен резистор, чтобы ограничить ток и нагрузку.

    Как рассчитать прибор

    Запитать его от источника 12 В. Вы снова смотрите на схему. Есть три тока.

    • IZ = Максимальный ток стабилитрона
    • IR = Ток через R1
    • IL = Максимальный ток нагрузки

    IR всегда постоянен.Даже IL изменится с 0 мА до запланированного максимального значения (50 мА). IZ нужно изменить, чтобы напряжение на выходе оставалось 5В.

    Во-первых, используйте стабилитрон 5 В, потому что нам нужно 5 В, VZ. Тогда IR составляет около 50 мА.

    R1 = (Vin - VZ) / IR
    = (12V - 5V) / 50mA
    = 140 Ом
    или около 150 Ом .

    PR - Мощность R1.
    PR = VR x IR
    = 7 В x 50 мА
    = 0,35 Вт или используйте 0,5 Вт.

    Но мы забываем, мощность стабилитрона, PZ
    PZ = VZ x IZ
    Примечание: IZ составляет около IR, 50 мА.

    PZ = 5 В x 50 мА
    PZ = 0,25 Вт
    Итак, мы используем стабилитрон 5 В 0,5 Вт .

    Кроме того, C1 - это конденсатор фильтра для сглаживания постоянного напряжения.

    Схема преобразователя 100мА 5В

    В цифровых схемах, состоящих из множества частей. Они могут использовать ток более 100 мА, но ниже 300 мА.

    Мы можем использовать много схем. В предыдущей схеме он имеет слабый ток. Если хочешь 100мА. Вам нужно использовать стабилитрон с низким сопротивлением (R1) и большей мощностью.

    Это лучшая идея.Если добавить в схему транзистор. Это увеличит более высокий ток больше. Но выходное напряжение составляет всего 4,4 В. Из-за некоторого падения напряжения на BE транзистора Q1 0,6В.

    Нужно поменять стабилитрон 5,6В. Если у тебя его нет. Вы можете добавить диод и стабилитрон последовательно. Вы можете получить их как стабилитрон на 5,6 В.

    Так как транзистор хорош для увеличения тока. Итак, мы можем изменить R1 на 1 кОм, как показано на схеме ниже. Для уменьшения тока смещения стабилитрон и база Q1.

    200 мА, регулятор 5 В

    Регулятор напряжения серии транзисторов 5 В

    Если вы используете 2N2222 вместо BC548. Он может использовать 90-106 200 мА при нагрузке. Потому что 2N2222 имеет токоприемник (Ic) около 0,8А в таблице данных. Но в реальном использовании он может использовать максимум 0,5 А.

    500 мА, регулятор 5 В от 12 В

    500 мА, транзистор 5 В и стабилизатор напряжения

    Если вам необходимо использовать с нагрузкой от 300 мА до 500 мА. Следует сменить транзистор на BD139.

    Он имеет Ic около 2 А макс. Но я могу получить только около 0,5А. Пока работает. Может быть тепло. Так часто лучше работать с радиатором.

    Конденсаторы C1, C2 используются для уменьшения пульсаций на выходе. А C3 уменьшит скачок напряжения.

    Как преобразовать 12 В постоянного тока в 5 В постоянного тока 1A

    Многие друзья хотят преобразовать 12 В постоянного тока в 5 В постоянного тока при 1 А. Это популярная ставка в большинстве схем.

    У меня есть два варианта на выбор. Это зависит от пригодности ваших деталей и времени.

    Первый, 5V 1A транзисторный регулятор . Он аналогичен приведенным выше схемам.

    Я использую силовой транзистор TIP41. Потому что он может получить максимум 4А в спецификации. Но при реальном использовании он может дать мне максимум около 2А. Кроме того, его корпус выполнен из TO-220, поэтому его легко использовать с радиаторами любого размера.

    Раньше мне нравилась эта схема. Если у меня есть все комплектующие в моем магазине. Я сделаю это первым.

    Но в последнее время мне нравится использовать этот компонент, Регулятор 7805.

    Second, 7805 Регулятор популярный .

    Это так просто, быстрее, чем другие. Потому что его корпус такой же, как у TIP41, без стабилитрона и резистора смещения.

    Преобразователь 12 В в 5 В 1A с использованием 7805

    Кроме того, он имеет низкий уровень пульсаций на выходе около 10 мВ, с электролитическими конденсаторами (C1, C4) на входе и выходе. И оба фильтрующих конденсатора, C2, C3, для уменьшения всплесков напряжения.

    Примечание : 7805 распиновка

    Так как это линейный регулятор. Так что пока работает. Напряжение на входе и выходе IC1 составляет около 7 В.

    При полной нагрузке ток 1А. Таким образом, выходная мощность составляет около 7 Вт. Жарко. Надо установить его на достаточном количестве радиатора.

    Преобразователь 12 В в 5 В, выход 1,5 А

    Иногда нам нужен выходной ток около 1,5 А. У нас есть 3 способа сделать это.

    • Подключение 7805 параллельно
    • Аккумулятор 12 В к преобразователю постоянного тока 5 В 1,5 А
    • Транзистор более высокого тока для регулятора 7805
    • Регулятор транзистора 2 А
    Подключение 7805 параллельно

    Если мы подключим 7805 параллельно.Это делает более высокий ток больше. Это подходит для тех, кто поддерживает или не имеет силовых транзисторов.

    Но долго не годится. Можешь попробовать!
    Оба IC-7805 должны быть абсолютно одинаковыми.

    Аккумулятор 12 В на преобразователь постоянного тока 5 В 1,5 А

    Если нам нужно использовать регулятор напряжения 12 В на 5 В. Это схема регулятора постоянного тока 5 В, 1500 мА.

    Это простая схема с использованием IC-7805, фиксированного стабилизатора 5 вольт и силового транзистора TIP41-NPN для увеличения тока до 2А.

    Пример эксперимента

    Я использую источник питания 7805 с аккумулятором 12 В. Для снижения постоянного напряжения на 5 вольт.

    Пробую использовать в нагрузке резисторы 4,7 Ом 5Вт. В качестве принципов он будет использовать ток около 5 В / 4,7 Ом = 1 А.

    Я измеряю ток около 0,7 А, а падение напряжения составляет 4,9 В, но его можно использовать. Как показано на рисунке 1

    Тестирование чистого IC-7805 с током не более 1А.

    Требуется транзистор для увеличения выходного тока.

    Использую транзистор TIP41. В принципе может подавать ток около 2А. Которого достаточно использовать.

    На принципиальной схеме.

    Схема простейшего регулятора 5 В, 1,5 А

    Затем я тестирую цепь примерно с нагрузкой, резистором 2,4 Ом. Затем измерьте ток примерно 1,3 А, а падение напряжения составит 4,9 В. Его можно использовать как захотим.

    Тестирование с сильноточной нагрузкой

    Продолжайте читать: Четыре небольших схемы регулятора постоянного тока на 5 В »

    Я подавал напряжение на диоде-1N4007, чтобы компенсировать потерю транзистора между контактом BE.

    Мы вставляем светодиод 1 для индикации включения питания этой цепи, а последовательный резистор R1 используется для ограничения тока до безопасного значения.

    C1, C3 - конденсаторы с фильтром для сглаживания входной и выходной последовательности постоянного тока.
    C2, C4 - искровой ток шумового фильтра.

    Во время работы Q1 будет очень жарко, поэтому мы должны установить его с большим радиатором.

    Примечание: Имеет минусы. Если это короткое замыкание. IC-7805 может быть поврежден.

    Транзистор более высокого тока для регулятора 7805

    Если вы хотите, чтобы ток был больше 1А, используйте 7805 в более чем двух схемах, указанных выше.
    Требуется помощь от силового транзистора PNP со схемой ниже.

    Принципиальная схема преобразователя 12В в 5В 2А

    Сильный ток будет протекать через силовой транзистор Q1, TIP42. В то время как 7805 получает меньший ток. Потому что R1 снижает этот ток.

    Таким образом, 7805 поддерживает фиксированное регулируемое напряжение, только 5 В. Хорошо работает без радиатора.

    Пока Q1 работает. Это так жарко. Нам нужно установить его с достаточным количеством радиатора.

    Если есть готовые запчасти.Этой схемой можно пользоваться долгое время.

    Тогда, если вам нужен ток 3А. Просто используйте MJ2955 вместо TIP42.

    Хотя эту схему можно хорошо использовать. Но минусы все же есть.
    При коротком замыкании силовой транзистор может быть поврежден.

    Посмотрите на ниже.

    Преобразователь 12В в 5В 5А

    Если вам нужен выход 5В 5А. Вы можете изменить предыдущую схему. Используйте TIP2955 вместо TIP42.

    Может пропускать ток до 5А.

    Или, если у вас есть другой, TIP42.Можно добавить параллельно. Выходной ток тоже будет до 5А.

    Токовый выход 3А, преобразователь 5В

    Это преобразователь 12В в 5В понижающий регулятор при нагрузке 3А.

    Понижающий преобразователь с 12 В на 5 В Регулятор

    Цифровая камера также может снимать фотографии и видео. Но у него есть недостаток - долго не разряжается аккумулятор. При использовании на открытом воздухе. Нам приходилось часто подзаряжать аккумулятор. Это пустая трата времени.

    При покупке дополнительных запасных аккумуляторов. Стоит дорого и все равно часто менять как то же самое.

    На его боковой стороне находится разъем для подключения адаптера постоянного тока 5В, ток 2А. Если доработать свинцово-кислотный аккумулятор на 12В, чтобы снизить напряжение до 5 вольт. Это хорошая идея.

    Потому что этот аккумулятор дешевле и долго используется. Например, аккумулятор 12В на 10Ач можно взять фотоаппарат на 5 часов.

    Как это работает


    У нас есть много способов сделать. Но я покажу вам эту схему ниже.Мне нравится линейная схема, чем схема с переключением режимов.

    В схеме много компонентов. Как указано выше, эта схема может питать ток до 3 А с увеличивающимся током Q3-MJ2955. Кроме того, в нем много интересных деталей.

    При перегрузке или коротком замыкании нагрузки. Тогда напряжение на R2 составляет около 0,6 В. Итак, Q2 получает напряжение смещения, он работает. После этого VBE Q3 становится низким, Q3 работает ниже до остановки.

    Пока Q1 работает для подключения тока через LED1. Это указывает на перегрузку.

    Список компонентов регулятора напряжения с 12 В до 5 В

    IC1: LM7805, регулятор постоянного тока 5 В IC
    Q1: BC558, транзистор 40 В 0,4 А
    Q2: BD140, транзистор PNP на 1,5 А 30 В
    Q3: MJ2955 , 4A 50V PNP силовой транзистор
    C1: 4700uF 25V, электролитический
    LED1: светодиод любого цвета на ваш выбор
    Resistors
    R1: 330 Ом 0,25 Вт
    R2: 0,22 Ом 5 ​​Вт
    R3: 470 Ом 0,5 Вт
    R4: 47 Ом 1 Вт
    R5: 18 Ом 1 Вт
    Радиатор, провода и т. Д.

    Приложение


    У меня старый GPS, обычно использую его в машине. Нам нужна схема преобразователя постоянного тока в постоянный, которая может снизить напряжение с 12 В до 5 В при токе более 2 А.
    Какая принципиальная схема может это сделать.

    Мне нравится, что нужно покупать некоторые детали, так как они есть у меня в магазинах.

    Как показано на рисунке 2, я собираю их на универсальной плате

    Также См. Другие в более простой схеме . Регулятор 3A 5V с использованием LM350

    Простая защита от перенапряжения 5V

    Обычно вы можете использовать вышеуказанную схему.Потому что это просто и недорого.

    Вы просто добавляете предохранитель F1 для защиты от перегрузки более 2А. Также, если в цепи запитывается высокое напряжение более 5,1 В. У него слишком много токов через ZD1 и D1 в качестве сверхтока. Так что предохранитель внезапно сгорит.

    Преобразователь 12 В в 5 В на 2 А с использованием 7805 и транзистора с защитой от перенапряжения

    Источник питания 5 В 2 А с использованием 78S05

    Другой способ, мой друг хочет схему источника питания 5 В 2 А . Чтобы модель была простой, используйте немного оборудования, стройте легко.

    Тогда я выбрал для него эту схему.

    Почему? В нем используется опорное оборудование, положительный стабилизатор напряжения 5В, / 2А в ТО220, 78S05. И мало деталей, видимых в схеме, качественная и малошумная.

    Схема будет работать без дополнительных компонентов, но для защиты от обратной полярности на входе предусмотрен диод 1N5402, дополнительное сглаживание обеспечивается C1-220uF 50V.

    Выходной каскад включает C2-47uF 25V для дополнительной фильтрации.

    Загрузить этот

    Все полноразмерные изображения этого поста находятся в этой электронной книге: Elec Circuit vol. 1 ниже. Пожалуйста, поддержите меня. 🙂

    Также адаптер постоянного тока 5 В

    1. Источник питания микропроцессорного регулятора постоянного тока 5 В 3 А от LM323K
    2. Импульсный источник питания 5 В 3 А от LM2576
    3. LM2673 -5 В 3103 Регулятор напряжения питания 9106 9106 Линейный регулятор напряжения 9106 5V 5A с 7812 и LM723

    ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

    Я всегда стараюсь сделать Electronics Learning Easy .

    8 Схема понижающего преобразователя 12 В в 6 В

    Ваша нагрузка слишком горячая. Он будет поврежден. Почему? Подключаешь к аккумулятору на 12В. Он может получать только 6 В. Если вы этого не хотите. Вы должны прочитать 10 способов сделать понижающую схему с 12В на 6В.

    Я пытаюсь показать вам много способов сделать. Вы можете выбрать лучшее для себя. Например, у вас есть эти запчасти, или они легкие, или дешевые. Вы можете строить их по своему усмотрению.

    1. Ограничительный резистор тока

    Если вы используете нагрузку, которая использует постоянный ток.Например, светодиод, лампочки, катушка реле и прочее.

    Вы можете использовать резистор последовательно с этими нагрузками. Это самый дешевый и простой способ.

    Предположим, у вас есть лампочки 6В 3Вт. Можно использовать резистор.

    Как найти уровень резистора

    Сначала найдите ток лампочки или R1.
    I = P / V
    P = 3W, V = 6V
    Итак, IR1 = 3W / 6V = 0,5A

    Тогда найдите напряжение на R1 (VR1).
    Посмотрите в схеме, VR1 = VB- VL
    VB = 12V, VL = 6V
    Итак, VR1 = 12V - 6V =

    VR1 = 6V

    Из теории: R1 = VR1 / IR1
    Итак, R1 = 6V / 0.5А = 12 Ом.

    Далее нам нужно найти мощность резистора-R1.

    PR1 = VR1 x IR1 = 6 x 0,5 = 3 Вт

    Итак, размер резистора должен быть 3 Вт.

    Также вы можете использовать реле от 6В до 12В с помощью резистора.

    Слишком горячий и большой

    Мы увидим это, если использовать слишком большой ток нагрузки. Нам нужно использовать резистор высокой мощности. Он такой большой и слишком горячий.

    2. Нагрузка с использованием нестабильных и малых токов

    Следует выбирать схему, подходящую для нагрузки.При нагрузке используйте нестабильные токи. И использование низкого тока.

    Например, у вас есть портативное FM-радио. Конечно, вы не можете использовать его напрямую в машине.

    Требуется от 5 до 8 В. Причем в разном уровне звука. Он также использует другой ток.

    Даже он потребляет ток всего 0,1 А. Но мы можем использовать резистор ограничения тока, как указано выше.

    Потому что он использует нестабильный ток.

    2.1 Использование стабилитрона и транзистора

    Базовый шаг Я часто использую стабилитрон и транзистор в качестве регуляторов напряжения.Потому что это просто и дешево. Посмотрите на схему ниже.
    Это дает стабильное выходное напряжение 6,2 В при 200 мА.

    Как это работает
    Во-первых, 12В входят в ZD1 и R1. Они представляют собой опорное напряжение этой цепи, 6,8 В. Затем Q1 увеличивают ток на выходе. Выходное напряжение составляет 6,2 В, потому что некоторое напряжение находится на BE Q1.

    Больше тока
    Если вы используете транзистор BD139 NPN. Он может управлять током не более 0,5 А. Вы можете изменить это TIP41 для выхода 1A.И 2N3055 на выход 2А.

    Фиксированный выход 6 В
    Нормально, если нам нужен выход 6 В. Нам нужно использовать стабилитрон на 6,6 В. Но нет этого в даташите. Есть только 6В, 6,2В и 6,8В. Мы можем сделать это с последовательным диодом. Посмотрите на схему ниже.

    Понижающая схема с 12 В на 6 В с использованием 7806

    Обычно для этой работы мы всегда используем 3-контактный регулятор напряжения постоянного тока (серия IC78XX). Возможно, будет применен номер 7806, обеспечивающий напряжение 6 вольт.

    Эта схема может выдавать максимальный ток 1 А.

    Понизьте напряжение до 6 В с помощью 7805

    Но это не популярное число. В моих магазинах есть популярная микросхема IC-7805, которая применяется во многих цифровых схемах (блок питания на 5 вольт).

    Понижающий преобразователь постоянного тока с 12 до 6 вольт с использованием 7805 и диодов

    . Однако мы легко модифицируем 7805 на выход 6 вольт . Когда мы добавляем цепочку диодов, таких как 1N4148 , последовательно между общим выводом IC1 и землей.Это увеличит выходную мощность на +0,7 В для каждого используемого диода.

    В схеме ниже. Добавляем 2 диода (0,7В + 0,7В). Следовательно, выходное напряжение 1,4В + 5В = 6,4В.

    Это несложно, если в вашем магазине есть диоды.

    И оба конденсатора используются для поглощения или сглаживания флуктуирующего сигнала, как показано на Рисунок 1 .

    Сборка преобразователя 12В в 6В

    Поскольку они используют несколько деталей, собирайте их на перфорированной плате или универсальной печатной плате.как показано на рисунке 2. Мы увидим, что выходное напряжение - это падение напряжения на обоих диодах (0,6 В + 0,6 В), пульсирующее с напряжением IC приблизительно равным примерно 6,2 В. (на цифровом мультиметре показано 6,4 вольт.)

    Выходной ток микросхемы примерно 1 ампер макс. Это должен быть радиатор микросхемы текущего размера. Затем мы можем увеличить выходное напряжение для других размеров, например, 8 вольт, чтобы вместо этого можно было использовать IC номер LM7808, чтобы добавить диоды в 4 шт., Подключенных к IC-7805. очередной раз.

    Если это не работает.
    Если IC1 очень горячий, проверьте контакты и проводку еще раз.
    Возможно, на выходе произошло короткое замыкание.

    Затем снимите нагрузку.
    Затем измерьте выходное напряжение без нагрузки, должно быть около 6,4 В.
    Если выше, проверьте контакты заземления IC1 и все последовательно включенные диоды, напряжение на них должно быть около 1,2 В

    Используйте 7805 для установки фиксированного выхода 6 В с понтентиомером.

    Некоторым требуется постоянное напряжение 6 В. Легко регулируется потенциометром. Посмотрите на схему ниже.Вы можете регулировать напряжение от 5 В до 12 В с помощью VR1.

    Преобразователь постоянного тока с 12 В на 6 В с использованием LM317

    Если вам нужен выходной ток 1,3 А. Вы не можете использовать 7806. Но вы можете использовать LM317. Он может давать ток до 1,5 А. Посмотрите на схему ниже.

    Также, схема понижающего преобразователя USB с 5 В на 1,5 В

    Схема преобразователя постоянного тока 6 В на 3 А с использованием LM350

    В случае нагрузки от 2 до 3 А. У нас есть много способов сделать это. Но сначала, если вы хотите легко построить. LM350 лучший. Он аналогичен LM317, но имеет больший ток до 3А макс.Посмотрите на схему ниже.

    Как найти R2

    Это просто, если R2 - потенциометр. Но как найти сопротивление R2.
    Мы можем найти.

    Vout = 1,25 x {1+ (R2 / R1)}

    Vout = 6V, R1 = 270 Ом,

    6V = 1,25 [1+ (R2 / 270)]
    6 / 1,25 = 1 + (R2 / 270)
    4,8 - 1 = R2 / 270
    R2 = 3,8 x 270 = 1026 Ом

    Итак, мы используем R2 = 1K.

    Подробнее: Регулируемый стабилизатор напряжения LM350

    Преобразователь выходного сигнала с 6 В на 2 А в 5 А с использованием транзистора 7806 -

    Но иногда у вас может не быть LM350.У вас 7806 и TIP42 (транзистор PNP). Точно так же можно построить понижающий преобразователь на 6 В на 2 А. Это тоже легко.

    Также понижающая цепь с 12 В на 6 В

    У нас есть много способов снизить напряжение до 6 В. Все схемы ниже представляют собой регуляторы на 6 В.
    Можно применить. Только с шагом 6В.

    ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

    Я всегда стараюсь сделать Electronics Learning Easy .

    Диоды

    Диоды

    Диод - это электронный компонент, который, как правило, пропускает ток только в одном направлении (за некоторыми исключениями, например, стабилитроны и диоды-стабилизаторы тока).Они используются практически в каждом электронном оборудовании. В головных устройствах они практически всегда подключаются к входным клеммам питания, чтобы защитить головное устройство в случае обратной полярности (подсоединение силовых проводов в обратном направлении). В усилителях они используются как выпрямители для преобразования переменного тока в постоянный. В большом количестве аудиооборудования стабилитроны используются в качестве регуляторов напряжения. В системах охранной сигнализации выпрямительные диоды обычно используются для изоляции 2 источников запуска.

    Для выпрямительного диода общего назначения.... когда напряжение на аноде больше, чем напряжение на катоде, через диод будет течь ток. Если напряжение меняется на противоположное, что делает катод более положительным, то ток не будет проходить через выпрямительный диод (если не будет превышено пиковое значение обратного напряжения).


    Когда на диод подается напряжение и через диод протекает ток, на диоде будет падение примерно 0,6 В. Зеленое прямоугольное устройство - это токоограничивающий резистор.Это необходимо для предотвращения чрезмерного протекания тока через диод при приложении прямого напряжения. Значение, обозначенное синими флажками, - это то, что вы бы прочитали с помощью мультиметра, если бы красный щуп находился в указанной точке, а черный щуп был бы на земле (отрицательная клемма аккумулятора).

    Важное примечание о демонстрациях Flash / графике на этом сайте ... Власти посчитали, что Flash-контент на веб-страницах слишком опасен для использования обычным пользователем Интернета, и вскоре вся его поддержка будет устранено (большая часть доступа к Flash была прекращена 1-1-2021).Это означает, что ни один современный браузер по умолчанию не отображает ни одну из этих демонстраций. На данный момент исправление заключается в загрузке расширения Ruffle для вашего браузера. Веб-сайт Ruffle. Пожалуйста, напишите мне ([email protected]), чтобы сообщить, подходит ли вам Ruffle и какой браузер вы используете.

    Альтернативой Ruffle является другой браузер Maxthon 4.9.5.1000. Для получения дополнительных сведений о проблеме с Flash и Maxthon (стандартном и переносном) щелкните ЗДЕСЬ.



    Щелкните ЗДЕСЬ, чтобы апплет заполнил это окно.

    Когда напряжение на катоде больше, чем напряжение на аноде, ток через диод не течет.


    Щелкните ЗДЕСЬ, чтобы апплет заполнил это окно.

    Несколько распространенных корпусов диодов. Корпуса большего размера используются в качестве выпрямителей в различных источниках питания, в том числе в автомобильных усилителях звука. Меньшие по размеру обычно используются для блокировки напряжения или для того, чтобы напряжение могло течь только в одном направлении.

    Диоды специального назначения:
    Прежде чем обсуждать какие-либо конкретные типы специальных диодов, нам нужно показать, как связаны между собой напряжение на диоде и ток, протекающий через диод.На следующем графике показано напряжение по оси абсцисс и ток по оси ординат. Как видите, для диода с прямым смещением, когда напряжение достигает ~ 0,6 вольт, ток начинает значительно увеличиваться. До того, как напряжение достигнет ~ 0,6 В, ток практически не протекает. Выше ~ 0,6В практически нет сопротивления протеканию тока. То же самое происходит, когда обратное напряжение приближается к обратному напряжению пробоя. Если вы нажмете кнопку «развернуть напряжение», напряжение будет колебаться от наибольшего отрицательного значения до наибольшего положительного напряжения.


    Щелкните ЗДЕСЬ, чтобы апплет заполнил это окно.

    Стабилитроны: Стабилитроны
    обычно используются для регулирования напряжения. Диоды используются с обратной полярностью по сравнению с их выпрямительными аналогами (вы подключаете их в обратном направлении, чтобы они работали правильно). У всех диодов есть точка, в которой они будут проводить ток при подаче достаточного обратного напряжения. Большинство диодов повреждаются, когда обратное напряжение достигает напряжения пробоя (или лавины). В первую очередь это связано с отсутствием резистора, ограничивающего ток.Цепи стабилитронов имеют токоограничивающий резистор, включенный последовательно с диодом, как часть их конструкции. На схеме ниже вы можете увидеть, как положительный полюс батареи подключен к резистору. Другой конец резистора подключен к катоду стабилитрона. Другой конец стабилитрона, анод, заземлен. Если стабилитрон представляет собой стабилитрон на 5,1 вольт, напряжение на катоде стабилитрона будет очень близко к 5,1 вольт. Напряжение должно быть близко (но обычно не совсем точно) к номинальному напряжению стабилитрона.Иногда можно получить напряжение, очень близкое к его номинальному напряжению стабилитрона, изменяя номинал резистора. Это изменяет ток, протекающий через диод. Если вы посмотрите на кривую, вы увидите, что изменение тока (около напряжения пробоя) соответствует небольшому изменению напряжения пробоя. Этот тип цепи хорош для использования в качестве источника опорного напряжения, но не очень хорошо подавать стабилизированное напряжение в цепи, которые потребляют большой ток.


    Щелкните ЗДЕСЬ, чтобы апплет заполнил это окно.

    Аналогия с диодом:
    На схеме ниже вы видите стабилитрон, подключенный к источнику напряжения с токоограничивающим резистором. Справа от электронной схемы вы видите резиновую ленту (голубую), которая аналогична резистору, и кусок нейлоновой струны (зеленый), которая аналогична стабилитрону. В механической версии резистора / стабилитрона вы видите кусок петли и резинку, лежащую на «земле», потому что к ним не приложено напряжение (сила). Когда вы «прикладываете напряжение», вы видите, как шнур (стабилитрон на 5 вольт) натягивается резинкой до 5 вольт (дюймов).Сопротивления изменению напряжения нет, пока на струне (стабилитроне) не будет 5 вольт. Любое напряжение от 0 до 5 вольт будет нерегулируемым и будет колебаться в зависимости от силы (напряжения), приложенной к резиновой ленте. По окончании моделирования вы увидите, что сила, действующая на резиновую ленту, значительно больше, чем при напряжении около 5 вольт. Даже когда один конец резиновой ленты находится под напряжением 12 дюймов (вольт), кусок веревки (стабилитрон) удерживает нижнюю часть резиновой ленты на уровне 5 дюймов (вольт).Резиновая лента (резистор) предотвращает разрыв струны, когда напряжение превышает 5 вольт (дюймов). Если бы не было резинки, а вместо этого сила (которую мы будем считать бесконечно большой) переместилась бы выше 5 дюймов (вольт), струна мгновенно оборвалась бы. Если резистор имеет недостаточное сопротивление или резинка будет тянуться слишком высоко (выше 12 вольт / дюймов), струна / стабилитрон все равно может быть разрушен.


    Щелкните ЗДЕСЬ, чтобы апплет заполнил это окно.

    А теперь, для максимальной путаницы, что, если у нас есть вторичная нагрузка на систему.Нагрузка будет действовать как вторая резинка, натягивающая первую резиновую ленту. Чем выше токовая нагрузка, тем сильнее будет нагрузка. Чтобы поддерживать постоянное регулируемое напряжение, вы должны убедиться, что верхняя резинка может прикладывать достаточную силу, чтобы преодолевать нисходящую силу нагрузки, и при этом удерживать тягу до 5 дюймов (вольт). Если сила, направленная вниз от нагрузки, была слишком велика, а подтягивающий резистор (резинка) недостаточно жесткий, напряжение станет нерегулируемым. Пока подтягивающий резистор достаточно жесткий, чтобы поднять нагрузку до 5 вольт, у вас будет регулируемый источник на 5 вольт.

    Регулятор повышения тока:
    На схеме ниже показана схема, которая увеличивает доступный выходной ток при регулируемом напряжении. Ток, подаваемый на электронное устройство, будет проходить (по большей части) через транзистор. Это позволяет регулятору подавать ток на более жесткую нагрузку (с меньшим сопротивлением). Имейте в виду, что через транзистор вы потеряете примерно 0,5-0,7 вольт. Если вам нужно стабилизированное напряжение около 15 вольт, вы должны использовать стабилитрон на 16 вольт.Это фактически даст вам стабилизированное напряжение приблизительно 15,4 В. Если вам нужно более жесткое / более точное регулирование, вам придется использовать более сложную схему регулятора. Более сложные регуляторы показаны на странице операционных усилителей.


    Щелкните ЗДЕСЬ, чтобы апплет заполнил это окно.

    Расчет номинала резистора:
    В качестве базового источника опорного напряжения выберите резистор, который будет пропускать от 1/4 до 1/2 допустимого тока стабилитрона.

    Поскольку стабилитрон оценивается по мощности, которую они могут рассеять, и у вас есть стабилитрон мощностью 1 Вт и 5 вольт, используйте формулу P = I * E.

    Вы знаете, что номинальная мощность составляет 1 ватт, а напряжение - 5 вольт (это стабилитрон на 5 вольт), так что ... немного изменив формулу, мы получим:

    I = P / E
    I = 1/5
    I = .20 ампер Это максимальный ток, который стабилитрон может безопасно пропустить.

    Теперь, имея в виду, что мы используем стабилитрон только в качестве эталона, мы будем пропускать только ток, достаточный для правильной работы стабилитрона. Около 25% от максимального тока должно работать нормально. 25% от 0,2 составляет 0,05 ампер.2/170
    P = 72,25 / 170
    P = 0,425 Вт

    Это означает, что резистор должен иметь сопротивление 170 Ом и должен быть рассчитан на рассеивание 1/2 Вт мощности или более. Резистор мощностью менее 0,425 Вт умрет ужасной мучительной смертью.

    Эти значения обычно подходят для регулятора наддува тока. Если нагрузка снимается с перехода резистор / стабилитрон, регулирование напряжения не будет выполняться, если потребляемый ток превышает 0,05 ампер.

    Все эти формулы можно найти на странице закона Ома.


    Вам могут быть интересны другие мои сайты
    • Этот сайт был запущен для страниц / информации, которые не подходили для других моих сайтов. Он включает в себя темы от резервного копирования компьютерных файлов до ремонта небольших двигателей и программного обеспечения для 3D-графики и базовой информации о диабете.

    • Этот сайт знакомит вас с макросъемкой. Макросъемка - это не что иное, как фотография небольших объектов. Чтобы понять ограничения, связанные с этим типом фотографии, может потребоваться некоторое время.Без посторонней помощи людям будет сложно получить хорошие изображения. Понимание того, что возможно, а что нет, значительно упрощает задачу. Если вам нужно сфотографировать относительно небольшие объекты (от 6 дюймов в высоту / ширину до нескольких тысячных долей дюйма), этот сайт поможет.

    • Если вас интересуют пневматические винтовки, этот сайт познакомит вас с типами имеющихся винтовок и многими вещами, которые вам нужно знать, чтобы стрелять точно. Это также касается соревнований по полевым мишеням.Есть ссылки на некоторые из лучших сайтов и форумов, а также коллекция интерактивных демонстраций.

    • Этот сайт помогает всем, кто плохо знаком с компьютерами, и всем, у кого есть базовые представления о компьютерах, и кто хочет узнать больше о внутренних компонентах компьютера. Если у вас есть компьютер, который вы хотите обновить, но не знаете, с чего начать, этот сайт вам подойдет.

    • Этот сайт предназначен для тех, кто хочет начать гонку на картах, но не до конца понимает, как работают различные части.В основном это интерактивные демонстрации, которые показывают, как работают различные части картинга.


    Вы должны помнить:
    1. Ток будет течь только в одном направлении через диод.
    2. Когда ток проходит через диод, напряжение на аноде будет примерно на 0,6 В выше, чем напряжение на катоде.

    Щелкните ЗДЕСЬ, чтобы посетить новый сайт друга по автомобильной аудиотехнике.

    Диоды - learn.sparkfun.com

    Добавлено в избранное Любимый 63

    Введение

    После того, как вы перейдете от простых пассивных компонентов, таких как резисторы, конденсаторы и катушки индуктивности, пора перейти в удивительный мир полупроводников. Одним из наиболее широко используемых полупроводниковых компонентов является диод.

    В этом уроке мы рассмотрим:

    • Что такое диод !?
    • Теория работы диодов
    • Важные свойства диода
    • Различные типы диодов
    • Как выглядят диоды
    • Типичные применения диодов

    Рекомендуемая литература

    Некоторые концепции в этом руководстве основаны на предыдущих знаниях в области электроники.Прежде чем переходить к этому руководству, подумайте о том, чтобы сначала прочитать (хотя бы бегло просмотр) эти:

    Что такое схема?

    Каждый электрический проект начинается со схемы. Не знаю, что такое схема? Мы здесь, чтобы помочь.

    Что такое электричество?

    Мы можем видеть электричество в действии на наших компьютерах, освещающее наши дома, как удары молнии во время грозы, но что это такое? Это непростой вопрос, но этот урок прольет на него некоторый свет!

    Как пользоваться мультиметром

    Изучите основы использования мультиметра для измерения целостности цепи, напряжения, сопротивления и тока.

    Хотите изучить различные диоды?

    Мы вас прикрыли!

    Комплект запчастей для начинающих SparkFun

    В наличии КОМПЛЕКТ-13973

    Комплект деталей для начинающих SparkFun - это небольшой контейнер с часто используемыми деталями, который дает вам все основные компоненты, которые вы…

    12

    Идеальные диоды

    Ключевая функция идеального диода - управлять направлением тока .Ток, проходящий через диод, может идти только в одном направлении, называемом прямым направлением. Ток, пытающийся течь в обратном направлении, заблокирован. Они похожи на односторонний клапан электроники.

    Если напряжение на диоде отрицательное, ток не может течь *, и идеальный диод выглядит как разомкнутая цепь. В такой ситуации говорят, что диод выключен или смещен в обратном направлении .

    Пока напряжение на диоде не отрицательное, он «включается» и проводит ток.В идеале * диод должен действовать как короткое замыкание (0 В на нем), если он проводит ток. Когда диод проводит ток, он смещен в прямом направлении (жаргон электроники означает «включено»).

    Соотношение тока и напряжения идеального диода. Любое отрицательное напряжение дает нулевой ток - разрыв цепи. Пока напряжение неотрицательно, диод выглядит как короткое замыкание.

    Характеристики идеального диода
    Режим работы Вкл. (Прямое смещение) Выкл. (Обратное смещение)
    Проходной ток I> 0 907 I = 0 907 В = 0 В
    Диод выглядит как Короткое замыкание Обрыв цепи

    Символ цепи

    Каждый диод имеет две клеммы - соединения на каждом конце компонента - и эти клеммы поляризованы , что означает, что эти две клеммы совершенно разные.Важно не перепутать соединения на диоде. Положительный конец диода называется анодом , а отрицательный конец называется катодом . Ток может течь от конца анода к катоду, но не в другом направлении. Если вы забыли, в каком направлении протекает ток через диод, попробуйте вспомнить мнемонику ACID : «анодный ток в диоде» (также анодный катод - это диод ).

    Обозначение цепи стандартного диода представляет собой треугольник, соприкасающийся с линией.Как мы расскажем позже в этом руководстве, существует множество типов диодов, но обычно их обозначение схемы будет выглядеть примерно так:

    Вывод, входящий в плоский край треугольника, представляет собой анод. Ток течет в направлении, указанном треугольником / стрелкой, но не может идти в обратном направлении.

    Выше приведены несколько простых примеров схем диодов. Слева диод D1 смещен в прямом направлении и пропускает ток через цепь. По сути это похоже на короткое замыкание.Справа диод D2 имеет обратное смещение. Ток не может течь по цепи, и она выглядит как разомкнутая цепь.

    * Внимание! Звездочка! Не совсем так ... К сожалению, идеального диода не существует. Но не волнуйтесь! Диоды действительно настоящие, у них просто есть несколько характеристик, которые заставляют их работать немного хуже, чем наша идеальная модель ...


    Реальные характеристики диода

    В идеале, , диоды будут блокировать любой ток, текущий в обратном направлении, или просто действовать как короткое замыкание, если ток идет вперед.К сожалению, реальное поведение диодов не совсем идеальное. Диоды действительно потребляют некоторое количество энергии при проведении прямого тока, и они не будут блокировать весь обратный ток. Реальные диоды немного сложнее, и все они имеют уникальные характеристики, которые определяют, как они на самом деле работают.

    Соотношение тока и напряжения

    Наиболее важной характеристикой диода является его вольт-амперная зависимость ( i-v ). Это определяет ток, протекающий через компонент, с учетом того, какое напряжение на нем измеряется.Резисторы, например, имеют простую линейную зависимость i-v ... Закон Ома. Кривая i-v диода, однако, полностью не -линейна. Выглядит это примерно так:

    Вольт-амперная зависимость диода. Чтобы преувеличить несколько важных моментов на графике, масштабы как в положительной, так и в отрицательной половине не равны.

    В зависимости от приложенного к нему напряжения диод будет работать в одном из трех регионов:

    1. Прямое смещение : Когда напряжение на диоде положительное, диод включен, и ток может протекать через него.Напряжение должно быть больше прямого напряжения (V F ), чтобы ток был значительным.
    2. Обратное смещение : Это режим "выключения" диода, при котором напряжение меньше V F , но больше -V BR . В этом режиме ток (в основном) заблокирован, а диод выключен. Очень малый ток (порядка нА), называемый током обратного насыщения, может протекать через диод в обратном направлении.
    3. Пробой : Когда напряжение, приложенное к диоду, очень большое и отрицательное, большой ток может течь в обратном направлении, от катода к аноду.

    прямое напряжение

    Чтобы «включиться» и провести ток в прямом направлении, диод требует приложения к нему определенного количества положительного напряжения. Типичное напряжение, необходимое для включения диода, называется прямым напряжением F ).Его также можно назвать либо , либо , либо , .

    Как мы знаем из кривой i-v , ток через диод и напряжение на диоде взаимозависимы. Больше тока означает большее напряжение, меньшее напряжение означает меньший ток. Однако, когда напряжение приближается к номинальному прямому напряжению, большое увеличение тока по-прежнему должно означать лишь очень небольшое увеличение напряжения. Если диод полностью проводящий, обычно можно предположить, что напряжение на нем соответствует номинальному прямому напряжению.

    Мультиметр с настройкой диода можно использовать для измерения (минимального) прямого падения напряжения на диоде.

    V F конкретного диода зависит от того, из какого полупроводникового материала он сделан. Обычно кремниевый диод имеет напряжение V F около 0,6–1 В . Диод на основе германия может быть ниже, около 0,3 В. Диод типа также имеет некоторое значение для определения прямого падения напряжения; светоизлучающие диоды могут иметь гораздо больший V F , в то время как диоды Шоттки разработаны специально, чтобы иметь гораздо более низкое, чем обычно, прямое напряжение.

    Напряжение пробоя

    Если к диоду приложить достаточно большое отрицательное напряжение, он поддастся и позволит току течь в обратном направлении. Это большое отрицательное напряжение называется напряжением пробоя . Некоторые диоды действительно предназначены для работы в области пробоя, но для большинства нормальных диодов не очень полезно подвергаться воздействию больших отрицательных напряжений.

    Для нормальных диодов это напряжение пробоя составляет от -50 В до -100 В или даже более отрицательное.

    Таблицы данных диодов

    Все вышеперечисленные характеристики должны быть подробно описаны в даташите на каждый диод. Например, в этом техническом описании диода 1N4148 указано максимальное прямое напряжение (1 В) и напряжение пробоя (100 В) (среди множества другой информации):

    Таблица данных может даже представить вам хорошо знакомый график вольт-амперной характеристики, чтобы более подробно описать поведение диода. Этот график из таблицы данных диода увеличивает изогнутую переднюю часть кривой i-v .Обратите внимание, как больший ток требует большего напряжения:

    Эта диаграмма указывает на еще одну важную характеристику диода - максимальный прямой ток. Как и любой другой компонент, диоды могут рассеивать только определенное количество энергии, прежде чем они взорвутся. На всех диодах должны быть указаны максимальный ток, обратное напряжение и рассеиваемая мощность. Если диод подвергается большему напряжению или току, чем он может выдержать, ожидайте, что он нагреется (или, что еще хуже, расплавится, задымится и т.

    Некоторые диоды хорошо подходят для больших токов - 1 А или более - другие, например, малосигнальный диод 1N4148, показанный выше, могут подходить только для тока около 200 мА.


    Этот 1N4148 - лишь крошечная выборка всех существующих типов диодов. Далее мы рассмотрим, какое удивительное разнообразие существует и для какой цели служит каждый тип.

    Типы диодов

    Нормальные диоды

    Диоды сигнальные

    Стандартные сигнальные диоды являются одними из самых простых, средних и простых членов семейства диодов. Обычно они имеют средне-высокое прямое падение напряжения и низкий максимальный ток.Типичный пример сигнального диода - 1N4148.

    Очень общего назначения, он имеет типичное прямое падение напряжения 0,72 В и максимальный номинальный прямой ток 300 мА.

    Слабосигнальный диод, 1N4148. Обратите внимание на черный кружок вокруг диода, который отмечает, какой из выводов является катодом.

    Силовые диоды

    Выпрямитель или силовой диод - стандартный диод с гораздо более высоким максимальным током. Этот более высокий номинальный ток обычно достигается за счет большего прямого напряжения.1N4001 - это пример силового диода.

    1N4001 имеет номинальный ток 1 А и прямое напряжение 1,1 В.

    Диод 1N4001 PTH. На этот раз серая полоса указывает, какой вывод является катодом.

    И, конечно же, большинство типов диодов также выпускаются для поверхностного монтажа. Вы заметите, что у каждого диода есть способ (независимо от того, насколько он крошечный или плохо различимый), чтобы указать, какой из двух контактов является катодом.

    Светодиоды (светодиоды!)

    Самым ярким членом семейства диодов должен быть светодиод (LED).Эти диоды буквально загораются при подаче положительного напряжения.

    Горстка сквозных светодиодов. Слева направо: желтый 3 мм, синий 5 мм, зеленый 10 мм, сверхяркий красный 5 мм, RGB 5 мм и синий 7-сегментный светодиод.

    Как и обычные диоды, светодиоды пропускают ток только в одном направлении. Они также имеют номинальное прямое напряжение, то есть напряжение, необходимое для их включения. Рейтинг светодиода V F обычно выше, чем у обычного диода (1.2 ~ 3 В), и это зависит от цвета, излучаемого светодиодом. Например, номинальное прямое напряжение сверхяркого синего светодиода составляет около 3,3 В, а для сверхяркого красного светодиода такого же размера - всего 2,2 В.

    Очевидно, вы чаще всего найдете светодиоды в осветительных приборах. Они веселые и веселые! Но более того, их высокая эффективность привела к широкому использованию в уличных фонарях, дисплеях, подсветке и многом другом. Другие светодиоды излучают свет, невидимый человеческому глазу, например инфракрасные светодиоды, которые являются основой большинства пультов дистанционного управления.Другое распространенное использование светодиодов - оптическая изоляция опасной высоковольтной системы от низковольтной цепи. Оптоизоляторы соединяют инфракрасный светодиод с фотодатчиком, который пропускает ток при обнаружении света от светодиода. Ниже приведен пример схемы оптоизолятора. Обратите внимание на то, как схематический символ диода отличается от обычного диода. Светодиодные символы добавляют пару стрелок, выходящих из символа.

    Диоды Шоттки

    Другой очень распространенный диод - диод Шоттки.

    Диод Шоттки

    В наличии COM-10926

    Диоды Шоттки известны своим низким прямым падением напряжения и очень быстрым переключением. Этот диод Шоттки 1 А 40 В равен…

    . 1

    Полупроводниковый состав диода Шоттки немного отличается от обычного диода, и это приводит к значительному на меньшему прямому падению напряжения , которое обычно находится между 0.15 В и 0,45 В. Однако они все равно будут иметь очень большое напряжение пробоя.

    Диоды Шоттки

    особенно полезны для ограничения потерь, когда необходимо сохранить каждый последний бит напряжения . Они достаточно уникальны, чтобы получить собственное обозначение схемы с парой изгибов на конце катодной линии.

    Стабилитроны

    Стабилитроны

    - странный изгой из семейства диодов. Обычно они используются, чтобы намеренно проводить обратный ток .

    Стабилитрон - 5.1 В 1 Вт

    На пенсии COM-10301

    Стабилитроны полезны для создания опорного напряжения или в качестве стабилизатора напряжения в слаботочных приложениях. Эти диоды…

    На пенсии Стабилитрон

    разработан для обеспечения очень точного напряжения пробоя, называемого стабилитроном или напряжением стабилитрона . Когда через стабилитрон протекает достаточный ток в обратном направлении, падение напряжения на нем будет стабильным на уровне напряжения пробоя.

    Благодаря своей пробивной способности стабилитроны часто используются для создания известного опорного напряжения, точно равного их напряжению стабилитрона. Их можно использовать в качестве регуляторов напряжения для небольших нагрузок, но на самом деле они не предназначены для регулирования напряжения в цепях, которые потребляют значительный ток.

    Стабилитроны

    достаточно особенные, чтобы иметь собственное обозначение схемы с волнистыми концами на катодной линии. Этот символ может даже обозначать, что такое напряжение стабилитрона диода.Вот стабилитрон 3,3 В, создающий надежное опорное напряжение 3,3 В:

    Фотодиоды

    Фотодиоды - это специально сконструированные диоды, которые улавливают энергию фотонов света (см. Физика, квант) для генерации электрического тока. Вид работы как анти-светодиод.

    Фотодиод BPW34 (не четверть, а еще мелочь). Поставьте его на солнце, и он может генерировать около нескольких мкВт энергии !.

    Солнечные элементы - главный благодетель фотодиодной технологии.Но эти диоды также могут использоваться для обнаружения света или даже для оптической связи.


    Применение диодов

    Для такого простого компонента диоды имеют множество применений. Вы найдете диод того или иного типа практически в каждой цепи. Они могут быть представлены в чем угодно, от цифровой логики слабого сигнала до схемы преобразования энергии высокого напряжения. Давайте рассмотрим некоторые из этих приложений.

    Выпрямители

    Выпрямитель - это схема, преобразующая переменный ток (AC) в постоянный (DC).Это преобразование критично для всякой бытовой электроники. Сигналы переменного тока выходят из розеток вашего дома, но именно постоянный ток питает большинство компьютеров и другой микроэлектроники.

    Ток в цепях переменного тока буквально чередуется - быстро переключается между положительным и отрицательным направлениями - но ток в сигнале постоянного тока течет только в одном направлении. Итак, чтобы преобразовать переменный ток в постоянный, вам просто нужно убедиться, что ток не может течь в отрицательном направлении. Похоже на работу для ДИОДОВ!

    Однополупериодный выпрямитель может быть выполнен только из одного диода.Если сигнал переменного тока, такой как, например, синусоида, передается через диод, любая отрицательная составляющая сигнала отсекается.

    Формы входного (красный / левый) и выходного (синий / правый) сигналов напряжения после прохождения через схему полуволнового выпрямителя (в центре).

    Двухполупериодный мостовой выпрямитель использует четыре диода для преобразования этих отрицательных выступов в сигнале переменного тока в положительные.

    Схема мостового выпрямителя (в центре) и форма выходной волны, которую она создает (синий / правый).

    Эти цепи являются критическим компонентом источников питания переменного тока в постоянный, которые преобразуют сигнал 120/240 В переменного тока сетевой розетки в сигналы постоянного тока 3,3 В, 5 В, 12 В и т. Д. Если вы разорвали бородавку, вы, скорее всего, увидели бы там несколько диодов, которые ее исправили.

    Можете ли вы заметить четыре диода, образующие мостовой выпрямитель в этой бородавке?

    Защита от обратного тока

    Когда-нибудь вставлял батарею неправильно? Или поменять местами красный и черный провода питания? Если это так, то диод может быть благодарен за то, что ваша схема все еще жива.Диод, расположенный последовательно с положительной стороной источника питания, называется диодом обратной защиты. Это гарантирует, что ток может течь только в положительном направлении, а источник питания подает только положительное напряжение в вашу цепь.

    Это применение диода полезно, когда разъем источника питания не поляризован, что позволяет легко испортить и случайно подключить отрицательный источник питания к положительному полюсу входной цепи.

    Недостатком диода обратной защиты является то, что он вызывает некоторую потерю напряжения из-за прямого падения напряжения.Это делает диоды Шоттки отличным выбором для диодов обратной защиты.

    Логические ворота

    Забудьте о транзисторах! Простые цифровые логические вентили, такие как И или ИЛИ, могут быть построены из диодов.

    Например, диодный логический элемент ИЛИ с двумя входами может быть построен из двух диодов с общими катодными узлами. Выход логической схемы также находится в этом узле. Когда один из входов (или оба) являются логической 1 (высокий / 5 В), выход также становится логической 1.Когда оба входа имеют логический 0 (низкий / 0 В), на выходе через резистор подается низкий уровень.

    Логический элемент И построен аналогичным образом. Аноды обоих диодов соединены вместе, где находится выход схемы. Оба входа должны иметь логическую единицу, заставляя ток течь по направлению к выходному контакту и также подтягивать его. Если на каком-либо из входов низкий уровень, ток от источника питания 5 В проходит через диод.

    Для обоих логических вентилей можно добавить больше входов, добавив только один диод.

    Обратные диоды и подавление скачков напряжения

    Диоды

    очень часто используются для ограничения потенциального повреждения из-за неожиданных больших скачков напряжения. Диоды подавления переходных напряжений (TVS) - это специальные диоды, вроде стабилитронов с низким пробивным напряжением (часто около 20 В), но с очень большими номинальными мощностями (часто в диапазоне киловатт). Они предназначены для шунтирования токов и поглощения энергии, когда напряжение превышает их напряжение пробоя.

    Обратные диоды выполняют аналогичную работу по подавлению скачков напряжения, в частности, вызванных индуктивным компонентом, например двигателем.Когда ток через катушку индуктивности внезапно изменяется, создается всплеск напряжения, возможно, очень большой отрицательный всплеск. Обратный диод, помещенный на индуктивную нагрузку, даст этому отрицательному сигналу напряжения безопасный путь для разряда, фактически многократно проходя через индуктивность и диод, пока он в конечном итоге не погаснет.

    Это всего лишь несколько вариантов применения этого удивительного маленького полупроводникового компонента.


    Покупка диодов

    Теперь, когда ваш текущий движется в правильном направлении, пришло время найти хорошее применение вашим новым знаниям.Независимо от того, ищете ли вы отправную точку или просто пополняете запасы, у нас есть набор изобретателя, а также отдельные диоды на выбор.

    Наши рекомендации:

    Диод Шоттки

    В наличии COM-10926

    Диоды Шоттки известны своим низким прямым падением напряжения и очень быстрым переключением.Этот диод Шоттки 1 А 40 В равен…

    . 1

    Комплект изобретателя SparkFun - версия 3.2

    На пенсии КОМПЛЕКТ-12060

    ** Как вы, возможно, видели из [нашего сообщения в блоге] (https://www.sparkfun.com/news/2241), мы недавно переместили нашу литьевую форму для SIK…

    76 На пенсии

    Ресурсы и дальнейшее развитие

    Теперь, когда вы познакомились с диодами, возможно, вы захотите продолжить изучение других полупроводников:

    Или откройте для себя другие распространенные электронные компоненты:

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
