Характеристика и аналоги диода SS-14 с барьером Шоттки

Диоды SS1хх с барьером Шоттки предназначены для установки на поверхность печатной платы – SMD монтажа, выпускаются в пластмассовом корпусе типа SMA, по спецификациям JEDEC – DO 214AC, присутствуют в каталогах многих производителей электронных компонентов и применяются во множестве устройств.

Корпус и маркировка прибора

Катод обозначается цветной или серой полосой, могут использоваться точка, выемка. Для выводов используется лужёная латунь.

Обозначение SS говорит о способе монтажа и типе диода –  поверхностный монтаж, Шоттки (Surface Mount Schottky). Маркировка может быть сокращена до двух знаков, например, S4 (применяется компанией Vishay).

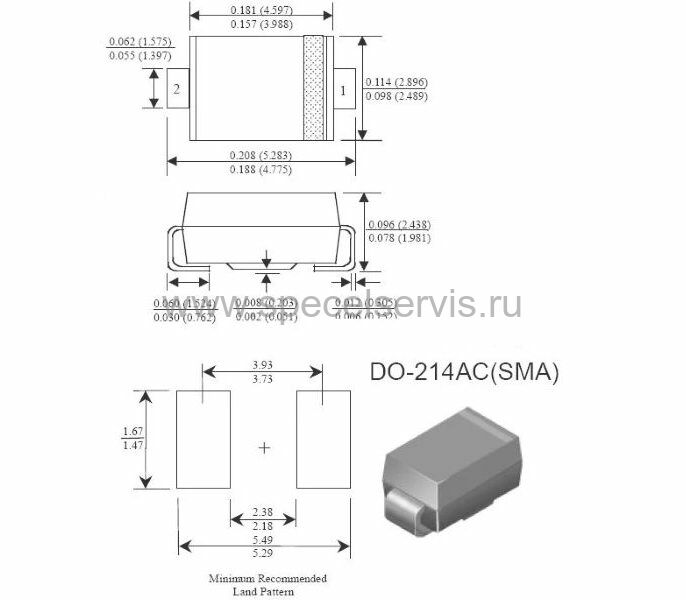

Размеры DO-214

Графическое обозначение на схемах может несколько отличаться от обычных диодов, правило соблюдается не всегда, и тип прибора указывается произвольным способом.

Рекомендованное обозначение

Особенности

Переход Шоттки (барьер) конструктивно реализуется в виде контакта металла с полупроводником, здесь не применяется обычная полупроводниковая P – N структура с электронно-дырочной проводимостью, ток через переход формируется основными носителями – электронами.

Диоды, изготовленные по такой технологии, носят имя Шоттки Вальтера, впервые описавшего свойства перехода металл – полупроводник. Отличаются низким сопротивлением в прямом направлении (малым падением напряжения), высоким быстродействием, небольшой электрической ёмкостью перехода – могут применяться на высоких частотах.

Также имеют недостатки, вследствие особенностей конструкции: неустойчивы к превышению максимального обратного напряжения, рост температуры кристалла провоцирует резкое возрастание обратного тока. Применяются полупроводники на основе кремния или арсенида галлия – основного материала для светодиодов. Металл – золото, платина, серебро. От применённого металла зависят характеристики изделия.

Основные электрические параметры

Характеристики диода SS14 и других определяются при 25 оС, при резистивной и индуктивной нагрузке. Значения тока уменьшаются на 20 % для емкостной нагрузки.

  • Значения тока и напряжения указаны в типе диодов, где 1 – максимальный выпрямленный ток, ампер, 4 – максимальное пиковое обратное напряжение, 40 вольт.
    Соответственно, вторая цифра 5 – это 50 В и т. д.;

Важно помнить! Особенно при отсутствии документации, что среднее напряжение (выпрямленное) всегда меньше, приблизительно в 1,5 раза.

  • Пиковый прямой ток, в зависимости от производителя, от 30 до 60 ампер за время 8,3 мсек;
  • Типичное значение ёмкости на частоте 1 МГц – 50 пФ;
  • Рабочая температура – до 125 оС.

Допускается пайка при 260 оС в течение 10 сек.

Применение

Наиболее часто диоды Шоттки используются в импульсных блоках питания как эффективные выпрямители на частотах до сотен килогерц, с малым временем восстановления. Как защитный элемент мощных ключевых транзисторов для уменьшения потерь на коммутацию и предотвращения короткого замыкания часто встраиваются в корпус транзистора. Являются обязательным элементом цифровых схем, преобразователей питания и каждого зарядного устройства для телефона или смартфона.

Важно!

Даже кратковременное превышение допустимого обратного напряжения почти гарантированно приводит к полному выходу из строя. Недостаточный отвод тепла при работе в режимах, близких к предельным, вызывает неконтролируемый рост обратного тока и перегрев с тем же результатом.

SS14 и другие диоды этой серии имеют множество аналогов и одинаковое обозначение у разных производителей, на практике являются универсальными диодами Шоттки. Например, полный аналог STPS140A фирмы STMicroelectronic у компании IOR – это MBRA140TR.

Видео

Оцените статью:

характеристики (параметры), сравнение аналогов, применение

  • Пластиковый корпус.
  • Уровень огнестойкости 94V-0 по классификации Underwriters Laboratory Flammability.
  • Для поверхностного монтажа.
  • Элемент имеет малую высоту.
  • Конструкция корпуса предусматривает защиту от избыточного натяжения выводов.
  • Переход металл-кремний, используются основные носители.
  • Низкий уровень потерь, высокая эффективность.
  • Высокая перегрузочная способность.
  • Малое падение напряжения открытого диода.
  • Устойчивость к высоким токам.
  • Guardring-защита (защитное кольцо) от перенапряжения.

Корпус и размеры

Механические параметры

  • Материал корпуса – формованный пластик.
  • Корпус – DO-214AC по классификации JEDEC.
  • Вывода покрыты припоем, операция пайки по MIL-STD-750, method 2026.
  • Полярность – катод маркируется цветной полосой.
  • Условия пайки – паять припоем с температурой плавления 250°C, время пайки не более 10 сек.
  • Вес – ориентировочно 0,064 г.

Область применения

Малая скорость восстановления SS14 открывает возможности для использования элемента в импульсных устройствах различного назначения, а также источниках питания – высокочастотных инверторах, преобразующих переменное напряжение в постоянное.

За счет своих миниатюрных размеров и особенностей корпуса диоды широко применяются в различных компактных электронных устройствах с высокой плотностью монтажа. В схемах они защищают активные компоненты от возможных нарушений режимов работы, например перенапряжения.

Еще одним узлом электронных гаджетов, где широко применяется SS14, являются схемы восполнения электрической энергии смартфонов, планшетов, ноутбуков и других мобильных устройств. Благодаря малому падению напряжения на открытом диоде повышается эффективность их зарядки.

Предельно допустимые значения и электрические характеристики

Данные в таблице действительны при температуре воздуха до 25°C.

Обозн.ПараметрМакс.Ед. изм.
VRRMМаксимальное пиковое обратное напряжение40V
VRMSМаксимальное среднеквадратичное напряжение28V
VDCМаксимальное блокирующее постоянное напряжение40V
I (AV)Максимальный средний выпрямленный прямой ток при TA=55°C1А
IFSMПиковый прямой импульсный ток40А
VFМаксимальное мгновенное прямое напряжение при силе тока 1,0А0,5V
IRМаксимальный постоянный обратный ток при TA = 25°C0,2µА
при номинальном блокирующем постоянном напряжении и TA = 100°C6
RθJAТиповое тепловое сопротивление88°C/W
TJДиапазон рабочих температур-65… +125°C
TSTGТемпература хранения-65… +150°C

Импортные и отечественные аналоги

Диод Шоттки под одинаковым наименованием выпускают сразу несколько производителей. В их число входят Taiwan Semiconductor, Multicomp, Vishay Semiconductor. Поэтому поискать замену вашему диоду можно в соответствующих каталогах радиокомпонентов разных брендов.

В таблице приведены возможные аналоги разных производителей. Они имеют одинаковые корпуса с оригиналом, но могут незначительно отличаться техническими характеристиками. Поэтому, чтобы гарантированно убедиться в возможности замены, перед операцией необходимо внимательно изучить даташит аналога.

АналогОбратное напряжение (V)Прямой ток (А)Прямое напряжение (mV)
SS14401500
STPS1L40A (ST)401500
MBRA140T3G (ONS)401550
STPS140A (ST)401550
MBRA140T3 (ONS)401550
SS14E-TP (MCC)401600
10MQ040NTRPBF (VISHAY)401540
BYS10-45-E3/TR (VISHAY)451,5500
SS14-E3/61T (VISHAY)401500
B240A-E3/61T (VISHAY)402550
VS-15MQ040NTRPBF (VISH/IR)401,5420

Типовые эксплуатационные характеристики

Рис. 1. Зависимость прямого тока от температуры.

Рис. 2. Зависимость прямого тока от прямого напряжения.

Рис. 3. Зависимость прямого импульсного тока количества периодов частоты 60Hz.

Рис. 4. Зависимость емкости от обратного напряжения.
