Диодные сборки серии М4Ш
Диодные сборки серии М4Ш
Модули серии М4Ш– диодные сборки на основе диодов Шоттки. Модули выпускаются с рядом максимального среднего тока 40,80,120,160,200,240,320,400А, с пиковым напряжением 60,125,150,200 В.
М4 М4.1 М4.2 М4.3
| Тип | Максимальный средний ток модуля, А | |||||||
| 40 | 80 | 120 | 160 | 200 | 240 | 320 | 400 | |
| М4 | Рис. 1,2 |
Рис.1,2 | Рис.2 | Рис.2 | Рис.3 | Рис.3 | Рис.4 | |
| М4.1 | Рис.1,2 | Рис.1,2 | Рис.2 | Рис.2 | Рис.3 | Рис.4 | Рис.4 | Рис.4 |
| М4.2 | Рис.1,2 | Рис.1,2 | Рис.2 | Рис.2 | Рис.3 | Рис.3 | Рис.4 | |
| М4.3 | Рис.1,2 | Рис.1,2 | Рис.2 | Рис.2 | Рис.3 | Рис.3 | Рис.4 | |
Рисунок 1 Рисунок 2 Рисунок 3 Рисунок 4
см.паспорт изделия
Диодные сборки шоттки справочник.
Диодные сборки шоттки в компьютерных блоках питанияДиоды Шоттки или более точно – диоды с барьером Шоттки – это полупроводниковые приборы, выполненные на базе контакта металл-полупроводник, в то время как в обычных диодах используется полупроводниковый p-n-переход.
Диод Шоттки обязан своим названием и появлением в электронике немецкому физику изобретателю Вальтеру Шоттки, который в 1938 году, изучая только что открытый барьерный эффект, подтвердил выдвинутую ранее теорию, согласно которой хоть эмиссии электронов из металла и препятствует потенциальный барьер, но по мере увеличения прикладываемого внешнего электрического поля этот барьер будет снижаться. Вальтер Шоттки открыл этот эффект, который затем и назвали эффектом Шоттки, в честь ученого.
Исследуя контакт металла и полупроводника можно видеть, что если вблизи поверхности полупроводника имеется область обедненная основными носителями заряда, то в области контакта этого полупроводника с металлом со стороны полупроводника образуется область пространственного заряда ионизированных акцепторов и доноров, при этом реализуется блокирующий контакт – тот самый барьер Шоттки. В каких условиях возникает этот барьер? Ток термоэлектронной эмиссии с поверхности твердого тела определяет уравнение Ричардсона:
Создадим условия, когда при контакте полупроводника, например n-типа, с металлом термодинамическая работа выхода электронов из металла была бы больше, чем термодинамическая работа выхода электронов из полупроводника. В таких условиях, в соответствии с уравнением Ричардсона, ток термоэлектронной эмиссии с поверхности полупроводника окажется больше, чем ток термоэлектронной эмиссии с поверхности металла:
В начальный момент времени, при контакте названных материалов, ток от полупроводника в металл превысит обратный ток (из металла в полупроводник), в результате чего в приповерхностных областях как полупроводника, так и металла – станут накапливаться объемные заряды – положительные в полупроводнике и отрицательные – в металле.
В контактной области возникнет электрическое поле, образованное этими зарядами, и будет иметь место изгиб энергетических зон.
Под действием поля термодинамическая работа выхода для полупроводника возрастет, и возрастание будет происходить до тех пор, пока в контактной области не уравняются термодинамические работы выхода, и соответствующие им токи термоэлектронной эмиссии применительно к поверхности.
Картина перехода к равновесному состоянию с формированием потенциального барьера для полупроводника p-типа и металла аналогична рассмотренному примеру с полупроводником n-типа и металла. Роль внешнего напряжения – регулировка высоты потенциального барьера и напряженности электрического поля в области пространственного заряда полупроводника.
На рисунке выше представлены зонные диаграммы различных этапов формирования барьера Шоттки. В условиях равновесия в области контакта токи термоэлектронной эмиссии выравнялись, вследствие эффекта поля возник потенциальный барьер, высота которого равна разности термодинамических работ выхода: φк = ФМе – Фп/п.
Очевидно, вольт-амперная характеристика для барьера Шоттки получается несимметричной. В прямом направлении ток растет по экспоненте вместе с ростом прикладываемого напряжения. В обратном направлении ток не зависит от напряжения. В обоих случаях ток обусловлен электронами в качестве основных носителей заряда.
Диоды Шоттки поэтому отличаются быстродействием, ведь в них исключены диффузные и рекомбинационные процессы, требующие дополнительного времени. С изменением числа носителей и связана зависимость тока от напряжения, ибо в процессе переноса заряда участвуют эти носители. Внешнее напряжение меняет число электронов, способных перейти с одной стороны барьера Шоттки на другую его сторону.
Вследствие технологии изготовления и на основе описанного принципа действия, – диоды Шоттки имеют малое падение напряжения в прямом направлении, значительно меньшее чем у традиционных p-n-диодов.
Здесь даже малый начальный ток через контактную область приводит к выделению тепла, которое затем способствует появлению дополнительных носителей тока. При этом отсутствует инжекция неосновных носителей заряда.
У диодов Шоттки поэтому отсутствует диффузная емкость, поскольку нет неосновных носителей, и как следствие – быстродействие достаточно высокое по сравнению с полупроводниковыми диодами. Получается подобие резкого несимметричного p-n-перехода.
Таким образом, прежде всего диоды Шоттки – это СВЧ-диоды различного назначения: детекторные, смесительные, лавинно-пролетные, параметрические, импульсные, умножительные. Диоды Шоттки можно применять в качестве приемников излучения, тензодатчиков, детекторов ядерного излучения, модуляторов света, и наконец – выпрямителей высокочастотного тока.
Обозначение диода Шоттки на схемах
Диоды Шоттки сегодня
На сегодняшний день диоды Шоттки распространены весьма широко в электронных устройствах. На схемах они изображаются по иному, чем обычные диоды. Часто можно встретить сдвоенные выпрямительные диоды Шоттки, выполненные в трехвыводном корпусе свойственном силовым ключам. Такие сдвоенные конструкции содержат внутри два диода Шоттки, объединенные катодами или анодами, чаще – катодами.
Диоды в сборке имеют очень близкие параметры, поскольку каждая такая сборка изготавливается единым технологическим циклом, и в итоге их рабочий температурный режим одинаков, соответственно выше и надежность. Прямое падение напряжения 0,2 – 0,4 вольта наряду с высоким быстродействием (единицы наносекунд) – несомненные преимущества диодов Шоттки перед p-n-собратьями.
Особенность барьера Шоттки в диодах, применительно к малому падению напряжения, проявляется при приложенных напряжениях до 60 вольт, хотя быстродействие остается непоколебимым. Сегодня диоды Шоттки типа 25CTQ045 (на напряжение до 45 вольт, на ток до 30 ампер для каждого из пары диодов в сборке) можно встретить во многих импульсных источниках питания, где они служат в качестве силовых выпрямителей для токов частотой до нескольких сотен килогерц.
Нельзя не затронуть тему недостатков диодов Шоттки, они конечно есть, и их два. Во-первых, кратковременное превышение критического напряжения мгновенно выведет диод из строя. Во-вторых, температура сильно влияет на максимальный обратный ток. При очень высокой температуре перехода диод просто пробьет даже при работе под номинальным напряжением.
Ни один радиолюбитель не обходится без диодов Шоттки в своей практике. Здесь можно отметить наиболее популярные диоды: 1N5817, 1N5818, 1N5819, 1N5822, SK12, SK13, SK14. Эти диоды есть как в выводном исполнении, так и в SMD. Главное, за что радиолюбители их так ценят – высокое быстродействие и малое падение напряжения на переходе – максимум 0,55 вольт – при невысокой цене данных компонентов.
Редкая печатная плата обходится без диодов Шоттки в том или ином назначении. Где-то диод Шоттки служит в качестве маломощного выпрямителя для цепи обратной связи, где-то – в качестве стабилизатора напряжения на уровне 0,3 – 0,4 вольт, а где-то является детектором.
В приведенной таблице вы можете видеть параметры наиболее распространенных сегодня маломощных диодов Шоттки.
Упаковка: В блистр-ленте на катушке диаметром 180 мм по 3000 диодных сборок в SOT323 и по 3000 в корпусе SOT23.Диоды Шоттки от 1 Ампера
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Купить |
В блистр-ленте на катушке диаметром 180 мм по 1800 диодов Шоттки в SMA.Быстрые диоды Шоттки
Упаковка: В блистр-ленте на катушке диаметром 180 мм по 3000 диодов Шоттки в SOD123FL.К многочисленному семейству полупроводниковых диодов названных по фамилиям учёных, которые открыли необычный эффект, можно добавить ещё один. Это диод Шоттки.
Немецкий физик Вальтер Шоттка открыл и изучил так называемый барьерный эффект возникающий при определённой технологии создания перехода металл-полупроводник.
Основной “фишкой” диода Шоттки является то, что в отличие от обычных диодов на основе p-n перехода, здесь используется переход металл-полупроводник, который ещё называют барьером Шоттки. Этот барьер, так же, как и полупроводниковый p-n переход, обладает свойством односторонней электропроводимости и рядом отличительных свойств.
В качестве материала для изготовления диодов с барьером Шоттки преимущественно используется кремний (Si) и арсенид галлия (GaAs), а также такие металлы как золото, серебро, платина, палладий и вольфрам.
На принципиальных схемах диод Шоттки изображается вот так.
Как видим, его изображение несколько отличается от обозначения обычного полупроводникового диода .
Кроме такого обозначения на схемах можно встретить и изображение сдвоенного диода Шоттки (сборки).
Сдвоенный диод – это два диода смонтированных в одном общем корпусе. Выводы катодов или анодов у них объединены. Поэтому такая сборка, как правило, имеет три вывода. В импульсных блоках питания обычно применяются сборки с общим катодом.
Так как два диода размещены в одном корпусе и выполнены в едином технологическом процессе, то их параметры очень близки. Поскольку они размещены в едином корпусе, то и температурный режим их одинаков. Это увеличивает надёжность и срок службы элемента.
У диодов Шоттки есть два положительных качества: весьма малое прямое падение напряжения (0,2-0,4 вольта) на переходе и очень высокое быстродействие.
К сожалению, такое малое падение напряжения проявляется при приложенном напряжении не более 50-60 вольт. При дальнейшем его повышении диод Шоттки ведёт себя как обычный кремниевый выпрямительный диод. Максимальное обратное напряжение для Шоттки обычно не превышает 250 вольт, хотя в продаже можно встретить образцы, рассчитанные и на 1,2 киловольта (VS-10ETS12-M3).
Так, сдвоенный диод Шоттки (Schottky rectifier) 60CPQ150 рассчитан на максимальное обратное напряжение 150V, а каждый из диодов сборки способен пропустить в прямом включении 30 ампер!
Также можно встретить образцы, выпрямленный за полупериод ток которых может достигать 400А максимум! Примером может служит модель VS-400CNQ045.
Очень часто в принципиальных схемах сложное графическое изображение катода попросту опускают и изображают диод Шоттки как обычный диод. А тип применяемого элемента указывают в спецификации.
К недостаткам диодов с барьером Шоттки можно отнести то, что даже при кратковременном превышении обратного напряжения они мгновенно выходят из строя и главное необратимо. В то время как кремниевые силовые вентили после прекращения действия превышенного напряжения прекрасно самовосстанавливаются и продолжают работать. Кроме того обратный ток диодов очень сильно зависит от температуры перехода. На большом обратном токе возникает тепловой пробой.
К положительным качествам диодов Шоттки кроме высокого быстродействия, а, следовательно, малого времени восстановления можно отнести малую ёмкость перехода (барьера), что позволяет повысить рабочую частоту. Это позволяет использовать их в импульсных выпрямителях на частотах в сотни килогерц. Очень много диодов Шоттки находят своё применение в интегральной микроэлектронике. Выполненные по нано технологии диоды Шоттки входят в состав интегральных схем, где они шунтируют переходы транзисторов для повышения быстродействия.
В радиолюбительской практике прижились диоды Шоттки серии 1N581x (1N5817, 1N5818, 1N5819).
Все они рассчитаны на максимальный прямой ток (I F(AV) ) – 1 ампер и обратное напряжение (V RRM ) от 20 до 40 вольт. Падение напряжения (V F ) на переходе составляет от 0,45 до 0,55 вольт. Как уже говорилось, прямое падение напряжения (Forward voltage drop ) у диодов с барьером Шоттки очень мало.
Также достаточно известным элементом является 1N5822. Он рассчитан на прямой ток в 3 ампера и выполнен в корпусе DO-201AD.
Также на печатных платах можно встретить диоды серии SK12 – SK16 для поверхностного монтажа . Они имеют довольно небольшие размеры. Несмотря на это SK12-SK16 выдерживают прямой ток до 1 ампера при обратном напряжении 20 – 60 вольт. Прямое падение напряжения составляет 0,55 вольт (для SK12, SK13, SK14) и 0,7 вольт (для SK15, SK16). Также на практике можно встретить диоды серии SK32 – SK310, например, SK36 , который рассчитан на прямой ток 3 ампера.
Применение диодов Шоттки в источниках питания.
Диоды Шоттки активно применяются в блоках питания компьютеров и импульсных стабилизаторах напряжения . Среди низковольтных питающих напряжений самыми сильноточными (десятки ампер) являются напряжения +3,3 вольта и +5,0 вольт. Именно в этих вторичных источниках питания и используются диоды с барьером Шоттки. Чаще всего используются трёхвыводные сборки с общим катодом. Именно применение сборок может считаться признаком высококачественного и технологичного блока питания.
Выход из строя диодов Шоттки одна из наиболее часто встречающихся неисправностей в импульсных блоках питания. У него может быть два “дохлых” состояния: чистый электрический пробой и утечка. При наличии одного из этих состояний блок питания компьютера блокируется, так как срабатывает защита. Но это может происходить по-разному.
В первом случае все вторичные напряжения отсутствуют. Защита заблокировала блок питания. Во втором случае вентилятор “подёргивается” и на выходе источников питания периодически то появляются пульсации напряжения, то пропадают.
То есть схема защиты периодически срабатывает, но полной блокировки источника питания при этом не происходит. Диоды Шоттки гарантированно вышли из строя, если радиатор, на котором они установлены, разогрет очень сильно до появления неприятного запаха. И последний вариант диагностики связанный с утечкой: при увеличении нагрузки на центральный процессор в мультипрограммном режиме блок питания самопроизвольно отключается.
Следует иметь в виду, что при профессиональном ремонте блока питания после замены вторичных диодов, особенно с подозрением на утечку, следует проверить все силовые транзисторы выполняющие функцию ключей и наоборот: после замены ключевых транзисторов проверка вторичных диодов является обязательной процедурой. Всегда необходимо руководствоваться принципом: беда одна не приходит.
Проверка диодов Шоттки мультиметром.
Проверить диод Шоттки можно с помощью рядового мультиметра. Методика такая же, как и при проверке обычного полупроводникового диода с p-n переходом. Но и тут есть подводные камни. Особенно трудно проверить диод с утечкой. Прежде всего, элемент необходимо выпаять из схемы для более точной проверки. Достаточно легко определить полностью пробитый диод. На всех пределах измерения сопротивления неисправный элемент будет иметь бесконечно малое сопротивление, как в прямом, так и в обратном включении. Это равносильно короткому замыканию.
Сложнее проверить диод с подозрением на “утечку”. Если проводить проверку мультиметром DT-830 в режиме “диод”, то мы увидим совершенно исправный элемент. Можно попробовать измерить в режиме омметра его обратное сопротивление. На пределе “20кОм” обратное сопротивление определяется как бесконечно большое. Если же прибор показывает хоть какое-то сопротивление, допустим 3 кОм, то этот диод следует рассматривать как подозрительный и менять на заведомо исправный. Стопроцентную гарантию может дать полная замена диодов Шоттки по шинам питания +3,3V и +5,0V.
Где ещё в электронике используются диоды Шоттки? Их можно обнаружить в довольно экзотических приборах, таких как приёмники альфа и бета излучения, детекторах нейтронного излучения, а в последнее время на барьерных переходах Шоттки собирают панели солнечных батарей.
Так, что они питают электроэнергией и космические аппараты.
Во время сборки блоков питания и преобразователей напряжения для автомобильных усилителей часто возникает проблема с выпрямлением тока с трансформатора. Раздобыть мощные импульсные диоды довольно серьезная проблема, поэтому решил напечатать статью, в которой приводится полный перечень и парметры мощных диодов Шоттки. Некоторое время назад лично у меня возникла проблема с выпрямителем преобразователя для авто усилителя. Преобразователь довольно мощный (500-600 ватт), частота выходного напряжения 60кГц, любой распространенный диод, который можно найти в старом хламе, сразу сгорит, как спичка. Единственным доступным вариантом в то время были отечественные КД213А. Диоды достаточно хорошие, держат до 10 Ампер, рабочая частота в пределах 100кГц, но и они под нагрузкой страшно перегревались.
На самом деле мощные диоды можно найти почти у каждого. Компьютерный БП является , который питает целый компьютер. Как правило их делают с мощностью от 200 ватт до 1кВт и более, а поскольку компьютер питается от постоянного тока, значит в блоке питания должен быть выпрямитель. В современных блоках питания для выпрямления напряжения используют мощные диодные сборки Шоттки – именно у них минимальный спад напряжения на переходе и возможность работы в импульсных схемах, где рабочая частота намного выше сетевых 50 Герц. Недавно на халяву принесли несколько блоков питания, откуда и были сняты диоды для этого небольшого обзора. В компьютерных блоках питания можно найти самые разные диодные сборки, единичных диодов тут почти не бывает – в одном корпусе два мощных диода, часто (почти всегда) с общим катодом. Вот некоторые из них:
D83-004 (ESAD83-004) – Мощная сборка из диодов Шоттки, обратное напряжение 40 Вольт, допустимый ток 30А, в импульсном режиме до 250А – пожалуй, один из самых мощных диодов, который можно встретить в компьютерных блоках питания.
STPS3045CW – Сдвоенный диод Шоттки, ток выпрямленный 15A, прямое напряжение 570мВ, обратный ток утечки 200мкА, напряжение обратное постоянное 45 Вольт.
Основные диоды Шоттки, которые встречаются в блоках питания
Шоттки TO-220 SBL2040CT 10A x 2 =20A 40V Vf=0.6V при 10A
Шоттки TO-247 S30D40 15A x 2 =30A 40V Vf=0.55V при 15A
Ультрафаст TO-220 SF1004G 5A x 2 =10A 200V Vf=0.97V при 5A
Ультрафаст TO-220 F16C20C 8A x 2 =16A 200V Vf=1.3V при 8A
Ультрафаст SR504 5A 40V Vf=0.57
Шоттки TO-247 40CPQ060 20A x 2 =40A 60V Vf=0.49V при 20A
Шоттки TO-247 STPS40L45C 20A x 2 =40A 45V Vf=0.49V
Ультрафаст TO-247 SBL4040PT 20A x 2 =40A 45V Vf=0.58V при 20A
Шоттки TO-220 63CTQ100 30A x 2 =60A 100 Vf=0.69V при 30A
Шоттки TO-220 MBR2545CT 15A x 2 =30A 45V Vf=0.65V при 15A
Шоттки TO-247 S60D40 30A x 2 =60A 40-60V Vf=0.65V при 30A
Шоттки TO-247 30CPQ150 15A x 2 =30A 150V Vf=1V при 15A
Шоттки TO-220 MBRP3045N 15A x 2 =30A 45V Vf=0.65V при 15A
Шоттки TO-220 S20C60 10A x 2 =20A 30-60V Vf=0.55V при 10A
Шоттки TO-247 SBL3040PT 15A x 2 =30A 30-40V Vf=0.55V при 15A
Шоттки TO-247 SBL4040PT 20A x 2 =40A 30-40V Vf=0.58V при 20A
Ультрафаст TO-220 U20C20C 10A x 2 =20A 50-200V Vf=0.97V при 10A

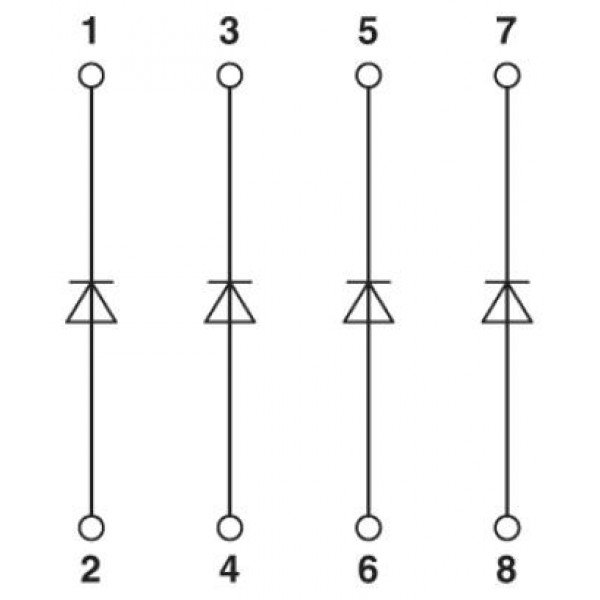

Существуют и современные отечественные диодные сборки на большой ток. Вот их маркировка и внутренняя схема:
Также выпускаются , которые можно использовать например в БП ламповых усилителей и другой аппаратуры с повышенным питанием. Список приведён ниже:
Высоковольтные силовые диоды Шоттки с напряжением до 1200 В
Хотя более предпочтительным является применение диодов Шоттки в низковольтных мощных выпрямителях с выходными напряжениями в пару десятков вольт, на высоких частотах переключения.
Выпрямительные диодные мосты корпусные
Выпрямительные сборки и блоки представляют собой собранные в монолитных корпусах в соответствии с мостовыми схемами электронные компоненты. Основным их предназначением является обеспечение более удобного монтажа выпрямителей, а также уменьшение их габаритов.
Диодные мосты представляют собой электронные схемы, которые состоят из некоторого количества выпрямительных диодов. Чаще всего в состав моста входит четыре, шесть или двенадцать этих полупроводниковых приборов. С помощью диодных мостов производится так называемое «выпрямление» переменного тока, а если говорить точнее, то его преобразование в пульсирующий постоянный.
Конструктивно диодные мосты могут выполняться как из отдельных полупроводниковых приборов, так и представлять собой единые монолитные конструкции, называемые диодными сборками. Поскольку последние занимают существенно меньше места и обходятся дешевле, то они являются более предпочтительными. Кроме того, изготавливаются они в заводских условиях, причем параметры отдельных диодов подбираются таким образом, чтобы они наилучшим образом подходили друг к другу. Следует также заметить, что в диодных сборках тепловые режимы функционирования их отдельных компонентов практически одинаковы, и поэтому вероятность того, что какой-либо из них перегреется, очень невелика. Однако у монолитных диодных сборок есть и один существенный недостаток: они являются неразборными конструкциями, и поэтому заменить в них вышедший из строя диод на другой невозможно. Впрочем, такие неприятности на практике случаются совсем нечасто.
Диодные мосты находят очень широкое применение в различных электротехнических и радиоэлектронных устройствах. Их можно встретить в блоках питания различной бытовой техники и промышленного оборудования, в системах автоматического управления различными процессами, в преобразователях электрического тока, силовой аппаратуре и т.п.
Выпрямительные блоки и сборки представляют собой весьма универсальные электронные полупроводниковые конструкции. В зависимости от конкретных характеристик, их можно использовать в самых различных устройствах. Они производятся большим количеством отечественных и особенно зарубежных компаний, так что приобрести наиболее подходящий по тем или иным параметрам прибор сейчас не составляет никакого труда.
| Номер детали | Пакет | Образ пакета | Таблицы данных | |||||||||||
| SDAD103h3.5F | 2500 | 10,00 | 500 | 200 | $ 3,30 | 30 долларов США.00 | SDAD103 | RA0065D.PDF какое-то сообщение здесь | ||||||
| SDAh3500 | 2500 | 2 доллара.00 | 5000 | 150 | $ 3,00 | 1,00 $ | Рукоять ВН | RA0028A.PDF какое-то сообщение здесь | ||||||
| СДАД101х3.5 | 2500 | 4,60 $ | 5000 | 150 | $ 3,30 | 10,00 | SDAD101 | RA0068C.PDF какое-то сообщение здесь | ||||||
| SDAD102F2.5F | 2500 | 5,30 долл. США | 500 | 150 | 6,00 | 10,00 | SDAD102 | RA0086C.PDF какое-то сообщение здесь | ||||||
| SDAD101M2.5HF | 2500 | 1,00 $ | 30 | 25 | 8,00 | $ 20,00 | SDAD101 | RA0102B.PDF какое-то сообщение здесь | ||||||
| СДАД101х3.5F | 2500 | 4,00 | 500 | 150 | $ 3,60 | 10,00 | SDAD101 | RA0041B. PDFкакое-то сообщение здесь | ||||||
| SDA2500F | 2500 | 0 руб.50 | 180 | 25 | $ 4,50 | $ 2,00 | Рукоять ВН | RA0007B.PDF какое-то сообщение здесь | ||||||
| SDAD103E2.5 | 2500 | 10,00 | 5000 | 200 | $ 5.00 | 10,00 | SDAD103 | RA0066C.PDF какое-то сообщение здесь | ||||||
| СДАД103х3.5 мкФ | 2500 | $ 14,40 | 70 | 200 | $ 3.90 | 30,00 | SDAD103 | RA0084B.PDF какое-то сообщение здесь | ||||||
| СДАД102х3.5 | 2500 | $ 15,40 | 5000 | 250 | $ 3,40 | $ 20,00 | SDAD102 | RA0067C.PDF какое-то сообщение здесь | ||||||
| SDAD102B2.5 | 2500 | $ 4,25 | 5000 | 100 | 4,00 | $ 5.00 | SDAD102 | RA0067C.PDF какое-то сообщение здесь | ||||||
| СДАД101х3.5 мкФ | 2500 | $ 3,60 | 70 | 125 | 3,96 долл. США | $ 20,00 | SDAD101 | RA0085B.PDF какое-то сообщение здесь | ||||||
SDAD103F2. 5F | 2500 | $ 5.00 | 500 | 150 | 6,00 | 10,00 | SDAD103 | RA0065D.PDF какое-то сообщение здесь | ||||||
| СДАД102х3.5F | 2500 | 10.60 долларов США | 500 | 150 | 4,05 долл. США | $ 20,00 | SDAD102 | RA0086C.PDF какое-то сообщение здесь | ||||||
| SDAD101B2.5 | 2500 | $ 2,30 | 5000 | 80 | $ 5.00 | 10,00 | SDAD101 | RA0068C.PDF какое-то сообщение здесь | ||||||
| SDAh3500F | 2500 | $ 1.00 | 150 | 50 | $ 5.20 | 1,00 $ | Рукоять ВН | RA0099A.PDF какое-то сообщение здесь | ||||||
| СДАД103х3.5 | 2500 | $ 20,00 | 5000 | 300 | $ 3,10 | 30,00 | SDAD103 | RA0066C.PDF какое-то сообщение здесь | ||||||
| SDAD102D2.5F | 2500 | $ 3,30 | 500 | 80 | 6,00 | $ 5.00 | SDAD102 | RA0086C.PDF какое-то сообщение здесь | ||||||
| SDA2500UF | 2500 | 0 руб. 50 | 80 | 25 | $ 5,50 | $ 2,00 | Рукоять ВН | RA0006B.PDF какое-то сообщение здесь | ||||||
| SDAD101B2.5F | 2500 | $ 2,00 | 500 | 70 | 6,00 | 10,00 | SDAD101 | RA0041B.PDF какое-то сообщение здесь | ||||||
| СДАД102х3.5 мкФ | 2500 | 10.60 долларов США | 70 | 200 | 4,35 долл. США | 30,00 | SDAD102 | RA0087B.PDF какое-то сообщение здесь | ||||||
| SDAD102E2.5 | 2500 | 7,70 долл. США | 5000 | 200 | $ 5.00 | 10,00 | SDAD102 | RA0067C.PDF какое-то сообщение здесь | ||||||
| СДАД103х4.8F | 3800 | 9,70 $ | 350 | 190 | 4,60 $ | $ 5.00 | SDAD103 | RA0065D.PDF какое-то сообщение здесь | ||||||
| SDA5000 | 5000 | 0 руб.50 | 5000 | 50 | $ 5.00 | 1,00 $ | Рукоять ВН | RC0079A.PDF какое-то сообщение здесь | ||||||
| SDAD103H5.0 | 5000 | $ 15.00 | 5000 | 300 | $ 6. 20 | 30,00 | SDAD103 | RA0066C.PDF какое-то сообщение здесь | ||||||
| SDAD102C5.0F | 5000 | 1,70 | 500 | 25 | 10,00 | $ 2,00 | SDAD102 | RA0086C.PDF какое-то сообщение здесь | ||||||
| SDAD101H5.0F | 5000 | 2,60 $ | 500 | 150 | $ 6,10 | 10,00 | SDAD101 | RA0041B.PDF какое-то сообщение здесь | ||||||
| SDAH5000F | 5000 | $ 1.00 | 150 | 50 | 9000 руб. | 1,00 $ | Рукоять ВН | RA0099A.PDF какое-то сообщение здесь | ||||||
| SDAD103B5.0 | 5000 | $ 6.60 | 5000 | 100 | 9000 руб. | $ 5.00 | SDAD103 | RA0066C.PDF какое-то сообщение здесь | ||||||
| SDAD102H5.0 | 5000 | $ 11.00 | 5000 | 250 | $ 6.80 | $ 20,00 | SDAD102 | RA0067C.PDF какое-то сообщение здесь | ||||||
| SDA5000UF | 5000 | 0 руб.50 | 80 | 25 | $ 9,50 | $ 2,00 | Рукоять ВН | RA0006B. PDFкакое-то сообщение здесь | ||||||
| SDAD102H5.0 мкФ | 5000 | 8,80 $ | 70 | 200 | $ 7.92 | 30,00 | SDAD102 | RA0087B.PDF какое-то сообщение здесь | ||||||
| SDAD102B5.0 | 5000 | 2,75 $ | 5000 | 100 | 8,00 | $ 5.00 | SDAD102 | RA0067C.PDF какое-то сообщение здесь | ||||||
| SDAD103F5.0F | 5000 | $ 3,75 | 500 | 150 | $ 11.00 | 10,00 | SDAD103 | RA0065D.PDF какое-то сообщение здесь | ||||||
| SDAD102H5.0F | 5000 | 8,80 $ | 500 | 150 | $ 7.20 | $ 20,00 | SDAD102 | RA0086C.PDF какое-то сообщение здесь | ||||||
| SDAD101S5.0 | 5000 | $ 1,10 | 5000 | 25 | 9000 руб. | $ 5.00 | SDAD101 | RA0068C.PDF какое-то сообщение здесь | ||||||
| SDAD102D5.0F | 5000 | $ 2,00 | 500 | 80 | $ 11.00 | $ 5.00 | SDAD102 | RA0086C.PDF какое-то сообщение здесь | ||||||
| SDAH5000 | 5000 | 2 доллара. 00 | 5000 | 150 | 6,00 | 1,00 $ | Рукоять ВН | RA0028A.PDF какое-то сообщение здесь | ||||||
| SDAD101S5.0F | 5000 | $ 0,90 | 500 | 20 | $ 12.00 | $ 5.00 | SDAD101 | RA0041B.PDF какое-то сообщение здесь | ||||||
| SDAD101B5.0 | 5000 | $ 1,50 | 5000 | 80 | 9000 руб. | 10,00 | SDAD101 | RA0068C.PDF какое-то сообщение здесь | ||||||
| SDAD103E5.0 | 5000 | $ 7,50 | 5000 | 200 | 10,00 | $ 15.00 | SDAD103 | RA0066C.PDF какое-то сообщение здесь | ||||||
| SDAD101M5.0HF | 5000 | 1,00 $ | 30 | 25 | 14,00 $ | $ 20,00 | SDAD101 | RA0102B.PDF какое-то сообщение здесь | ||||||
| SDAD101B5.0F | 5000 | $ 1,30 | 500 | 70 | $ 12.00 | 10,00 | SDAD101 | RA0041B.PDF какое-то сообщение здесь | ||||||
| SDA5000F | 5000 | 0 руб.50 | 180 | 25 | $ 7,50 | $ 2,00 | Рукоять ВН | RA0007B. PDFкакое-то сообщение здесь | ||||||
| SDAD102E5.0 | 5000 | $ 5,50 | 5000 | 200 | 10,00 | 10,00 | SDAD102 | RA0067C.PDF какое-то сообщение здесь | ||||||
| SDAD103H5.0F | 5000 | $ 7,50 | 500 | 200 | $ 6.80 | 30,00 | SDAD103 | RA0065D.PDF какое-то сообщение здесь | ||||||
| SDAD103H5.0 мкФ | 5000 | 10.80 долларов США | 70 | 200 | $ 7.60 | 30,00 | SDAD103 | RA0084B.PDF какое-то сообщение здесь | ||||||
| SDA5000HF | 5000 | 0 руб.50 | 30 | 25 | 14,00 $ | 10,00 | Рукоять ВН | RA0107B.PDF какое-то сообщение здесь | ||||||
| SDAD102A5.0 | 5000 | $ 2,20 | 5000 | 30 | 8,00 | $ 2,00 | SDAD102 | RA0067C.PDF какое-то сообщение здесь | ||||||
| SDAD103D5.0F | 5000 | $ 3,30 | 500 | 80 | $ 11.00 | $ 5.00 | SDAD103 | RA0065D.PDF какое-то сообщение здесь |
% PDF-1.
6
%
29 0 объект
> / OCGs [92 0 R] >> / OpenAction 89 0 R / PageLayout / SinglePage / Pages 25 0 R / Type / Catalog / ViewerPreferences >>>
эндобдж
91 0 объект
> / Шрифт >>> / Поля [] >>
эндобдж
26 0 объект
> поток
