Для чего нужно реле напряжения в квартире: Для чего нужны реле напряжения, и как определиться с их выбором

Содержание

Для чего нужно реле напряжения

Назначение реле напряжения

Если ваша электросеть постоянно занижена или меняется в больших пределах, тогда вам нужен стабилизатор напряжения, который при изменении напряжения сети в пределах 150 – 270 В, на выходе даст стабилизированное напряжение 220 В. При относительно стабильной сети, когда она меняется незначительно, вам необходимо в квартирный щиток установить реле напряжения. Для чего нужно реле напряжения?

Реле напряжения РН – 111М

Реле напряжения отключает напряжение сети, если оно станет меньше 170 или больше 260 В. Для старой электропроводки обгорание нуля не такое редкое явление. Нулевой провод в подъездном щите может отвалиться по таким причинам как обгорание при ослабшем креплении. Старение проводов увеличивает его сопротивление, нулевые провода греются, ослабляется болтовое соединение, как результат все это приводит к обгоранию нулевого провода.

Причиной обрыва нулевого провода может быть также неопытность и недобросовестность электрика, замыкание фазы на нулевой провод воздушных электросетей при сильном ветре. В подъездный электрощит приходят три фазы, которые равномерно распределяется по квартирам, а нулевой провод идет общим для всех. Если оборвется нулевой провод, меняется распределение напряжения по квартирам.

В розетке может появиться напряжение около 380 В, идущее через включенную нагрузку соседней квартиры, которая питается от другой фазы. В результате горят все подключенные электроприборы и техника. Поставив реле напряжение, при обрыве нуля отключится все напряжение сети в квартире, и все подключенные электроприборы останутся целыми. Обрыв нуля проводника может произойти в общедомовом щите или на подстанции. Вот для чего нужно реле напряжения.

Принцип работы реле напряжения

Конструктивно этот прибор выполнен в пластмассовом корпусе и предназначен для установки на din-рейку в электрощитах. Реле имеет электронную часть и электромеханическую.

Устройство реле напряжения

Электронный модуль предназначен для определения высокого и низкого аварийного порога напряжения и подачи сигнала на управляющий элемент. В аварийном случае управляющий сигнал поступает на электромагнитное реле, которое срабатывает и отключает напряжение сети.

Некоторые реле напряжения имеют возможность ручной установки нижнего и верхнего порога аварийного напряжения и времени включения сети прибором, после появления нормального сетевого напряжения.

Более дорогостоящие устройства могут иметь дисплей, для удобного чтения параметров сети. Эти приборы не предназначены для защиты от скачков напряжения вызванных ударом молнии. Для молниезащиты используются специальные ограничители напряжения.

Как проверить реле напряжения

При приобретении реле напряжения в электротоварах, вряд ли кто проверит вам его на работоспособность. Поэтому от продавца требуйте гарантии на прибор. Проверить реле напряжения можно на ЛАТРе (лабораторный автотрансформатор), которым вручную на выходе можно менять напряжение от 0 до 250 В.

Лабораторный автотрансформатор ЛАТР

Собрав схему подключения реле напряжения с лампочкой вместо нагрузки, ручкой автотрансформатора меняют напряжение от номинального в сторону нижнего и верхнего порогов аварийного напряжения, контролируя тестером момент выключения лампочки и определяют пороги напряжения срабатывания

Как работает реле контроля напряжения?

Реле контроля напряжения заняло достойное место в домашней электрике из -за нестабильности напряжения в электросети.

Многим знакомы скачки напряжения. Все бы не чего, но вот чувствительная аппаратура такие изменения переносит с трудом, испытывая “стресс”, а то и совсем могут выйти из строя.

Что такое реле контроля напряжения?

Реле контроля напряжения – это устройство, которое контролирует опасное напряжение, завышенное или заниженное, тем самым, защищая подключенные к сети устройства: холодильник, телевизор, DVD — проигрыватель, электрический котел и т.д. Принцип реле напряжения заключается в том, чтобы не допустить перегрузку электроприборов.

Какие есть причины для установки реле контроля напряжения?

Обрыв воздушной линии в частном секторе. Попадание линейного провода (L)на провод нейтрали (N). В итоге в доме окажется линейное напряжение 380 В, вместо 220 В.
Обрыв нейтрали (N) — нередкое явление. В результате на одной фазе может возрасти нагрузка, а другая фаза может остаться пассивной, в этот момент напряжение подскачет до опасного значения в 380В. Это тот опасный момент в «жизни» электросети, который может оказаться «смертельным» приговором для бытовой техники.
Если дом находиться далеко от трансформаторной подстанции, напряжение, по мере распределения, может упасть до критически низкой отметки.
Из-за перегруженности одной из фаз, когда включается мощный потребитель. Происходит перекос в трех фазной системе распределения. На “опустошенной” фазе может “сидеть” холодильник, в итоге из-за нехватки напряжения может сгореть электродвигатель.

Как работает реле контроля напряжения?

Пример: человеку, прежде чем совершить какое-либо действие, нужен сигнал из мозга.“Мозгом” реле является микросхема (микроконтролер). У прибора есть «руки» — это электромагнитное реле. “Мозг” четко контролирует напряжение и, если пошло что- то не так, он подает сигнал. Электромагнитное реле тут же срабатывает, причем весь этот процесс занимает доли секунд. После того как “мозг” определил, что напряжение вошло в допустимые пределы работоспособности приборов, он подает сигнал на включение.

Область применения реле контроля напряжения?

Предназначен для своевременной защиты однофазной и трехфазной сети от скачков напряжения, перекосов фаз, обрыва нуля.

Для эффективной защиты электрооборудования.
Там, где требуется наличие полноценного напряжения.

Какие бывают реле контроля напряжения?

Трехфазное реле напряжения РНПП-311

Предназначен для защиты большинства электропотребителей. Неизменный элемент любых схем АВР, а так же схем управления питания.

реле контроля напряжения: РНПП — 311

Автономное реле напряжения РН-101

Работает от розеточной сети. Допустима нагрузка не более 3,5 кВт (16А).

Минимальный порог срабатывания 160-210 В.
Максимальный порог срабатывания 230 – 280 В.
Время повторного включения 5 – 250 сек.

реле контроля напряжения: РН-101

Однофазное реле напряжения РН -111

Устанавливается на DIN-рейку в распределительном щите.

При нагрузке до 3,5 кВт разрывает питание самостоятельно.
На превышающюю нагрузку более 3,5 кВт требуется магнитный пускатель.

реле контроля напряжения: РН-111

Удлинитель реле напряжения ZUBR / P316y

Отличная возможность защитить одновременно несколько приборов. Общая мощность до 3,5 кВт.

Реле ZUBR/P316y

Может ли реле контроля напряжения защитить от молнии?

Нет, не может. Реле работает в диапазоне 100В – 400В. Импульсный разряд молнии может достигать нескольких тысяч вольт. Для защиты от молнии используются четырех ступенчатые газонаполненные разрядники об этом можно прочитать в статье Ограничитель перенапряжения — эффективная защита от молнии. Первая ступень устанавливается на вводе опорного столба, другие ступени в металлическом распределительном щите. Устанавливают при наличии заземления, для того чтобы импульсное перенапряжение отвести в землю.

Вся подробная информация про УЗО собрана в статье «Что такое УЗО?»

Видео: реле напряжения ZUBR

Оцените качество статьи:

принцип работы и назначение.

Подключение реле контроля напряжения a:2:{s:4:”TEXT”;s:11867:”Зачем устанавливать реле?

     Некоторые обладатели техники считают, что сеть достаточно стабильна и проблемы их не коснутся, однако это не так, и перегрузки могут возникнуть из-за различных явлений. В этом случае https://techtrends.ru/catalog/rele-kontrolya/” target=”_blank”>реле контроля напряжения может спасти технику от сгорания, а ее владельцев – от больших трат.

    Если на воздушной линии случайно произойдет обрыв, это может привести к большому скачку напряжения, который будет значительно превышать обычные параметры. Чувствительная техника не выдержит таких перемен и сгорит без дополнительной защиты. Причиной обрыва легко может стать непогода, например, разбушевавшийся ветер. Из-за повреждения нейтрального провода может возникнуть схожая проблема с такими же итогами.
    На уровень напряжения может повлиять и расположение трансформатора. Если он находится далеко от здания, то при передаче тока уровень может упасть до слишком низких значений, что отрицательно скажется на технике при ее работе в этот момент.

    Если в сеть включается мощный прибор, потребляющий большое количество энергии, то на другой фазе в этот момент может упасть напряжение. Это негативно скажется на других приборах, которые находятся на пустой фазе, они могут повредиться и даже сгореть.

     Все эти проблемы могут возникнуть в любое время, никто не застрахован от них, поэтому лучше заранее позаботиться о защите своей техники, установив реле контроля напряжения.

Принцип работы устройства и его конструкция

     Механизм управляется специальной микросхемой, которая контролирует работу и отслеживает уровень напряжения в сети. Если оно приближается к опасным параметрам, оборудование включается и выравнивает уровень. Стоит помнить, что реле работает только в определенном диапазоне – от 100 до 400 Вт, поэтому не нужно надеяться на его помощь во время грозы. От попадания молнии это устройство не защитит, тут потребуется ограничитель напряжения, который устанавливается отдельно.

Как устроено реле контроля напряжения?

    У него есть две части, которые отвечают за работу – электронная и силовая. Первая отслеживает уровень напряжения и контролирует его, а вторая отвечает за регулирование нагрузки.
    Самой важной частью в этом устройстве является специальный микропроцессор, который контролирует всю деятельность. По-другому он называется компактор. Оборудование на основе таких процессоров считается лучшим вариантом, поскольку оно способно регулировать напряжение наиболее плавно, без лишних скачков.
    Главными свойствами для реле являются быстрое срабатывание и действие, чтобы устройство могло защитить технику. Уровень быстродействия зависит от установленных настроек.
    По своему действию реле отличается от стабилизаторов, оно не распределяет все напряжение по сети, а просто отключает аварийные участки, где напряжение отличается от нормы. Именно поэтому использование таких устройств считается более эффективным.

Где используется реле?

     Сфера использования этого устройства достаточно широкая, поскольку оно применяется для защиты от перегрузки в электросети и обеспечении безопасности приборов.

Поскольку техника и различное оборудование используется повсюду, то и реле может быть установлено в любом заведении и помещении, где имеются приборы, которые необходимо защитить.

Реле справляется с защитой как однофазной, так и трехфазной сети, помимо этого, оберегая ее от обрывов, слипаний и перекосов.
Может использоваться для защиты устройств, которые имеют значительную нагрузку на мотор во время работы, также помогает при взаимодействии с приборами, имеющими длительный переходный цикл.

    Некоторые установки требуют определенного качественного напряжения или полных фаз, в этом случае не обойтись без реле.
    Применяется также в обычных квартирах и домах, чтобы защитить бытовую технику и приборы, в общественных заведениях, где используется дорогостоящее и высокоточное оборудование, на производстве – чтобы не допустить сбоя в работе промышленной техники.

Преимущества устройства

     Использование реле имеет немало плюсов.

Это удобное и современное оборудование позволяет защитить технику и не беспокоиться о ее сохранности, а также обладает положительными качествами, которые обеспечивают широкие возможности для работы.

    Агрегат способен работать в условиях значительного температурного диапазона от -20 до +40 градусов по Цельсию, поэтому его можно использовать не только в помещении, но и на улице, если регион не отличается слишком холодными зимами.
    Производители выпускают довольно большое количество различных устройств со своими функциями и особенностями, поэтому не составит труда подобрать подходящий вариант, как по характеристикам, так и по бюджету.
    Использование реле экономит расходы на ремонт или покупку новой техники, защищая имеющиеся приборы.
    Прибор не требует сложной установки, поэтому можно провести монтаж самостоятельно, имея минимальные навыки обращения с подобными устройствами.
    Модели выглядят достаточно приятно, чтобы не выделяться на фоне обстановки и не нарушать гармоничность интерьера своим присутствием.

Интенсивность света не меняется во время перемены напряжения в сети. Если произошел обрыв линии из-за каких-то погодных явлений, то устройство просто отключит аварийный участок во избежание проблем.

“;s:4:”TYPE”;s:4:”HTML”;}

назначение, принцип работы, схема подключения

Современная жизнь невозможна без большого количества электроприборов, однако эти устройства могут работать только при определённых параметрах сети. Слишком высокое или слишком низкое напряжение приводит к выходу приборов из строя.

Для защиты техники от аварий, связанных с перепадами напряжения, обрывом нейтрали или перекосом фаз необходимо использовать реле напряжения.

Зачем нужно реле напряжения

Согласно нормативным документам, номинальное напряжение в розетке должно быть 220, а по новому ГОСТу 29322-92 230В, однако добиться этого значения невозможно. Причиной этого являются различные факторы:

Потери в проводах. Из-за этого на дальнем конце линии падает напряжение ниже допустимого предела.
Завышенное выходное напряжение питающих трансформаторов. Это необходимо для обеспечения необходимых параметров сети на дальнем конце линии.

Обрыв нейтрали. В этом случае появляется перекос фаз и колебания напряжения. Их величина зависит от неравномерности нагрузки. Замыкание между нейтральным и фазным проводами. Это может привести к появлению в розетке не фазного напряжения 220(230)В, а линейного 380(400)В.
Сезонные и суточные колебания нагрузки и другие факторы.

Информация! Согласно ГОСТу напряжение в электросети нашей страны допустимым является отклонение напряжения от нормы ±10%.

Вредным, а иногда опасным для электроприборов является как повышенное, так и пониженное напряжение. Слишком высокое напряжение может привести к выходу аппаратуры из строя, а при слишком низком электронные устройства не будут работать, а электродвигатели в кондиционерах, холодильниках и других приборах могут сгореть.

Теоретически, ответственность за подобные аварии лежит на электроснабжающей компании, но на практике добиться возмещения ущерба очень трудно.

Для защиты от подобных ситуаций во вводном щитке устанавливается реле напряжения РН, другое название этого прибора реле контроля напряжения – РКН. Эти приборы производят постоянный контроль параметров сети и отключают защищаемые устройства при повышенном или пониженном напряжении.

Что делает реле напряжения

Основное назначение реле напряжения – это отключение электроприборов при повышенном или пониженном напряжении. Такие ситуации могут продолжаться как несколько секунд при авариях или переключениях в питающих линиях, так и длительный период времени при сезонных или суточных колебаниях нагрузки.

Выход из строя аппаратуры в этом случае не является основанием для гарантийного ремонта. Кроме того, возможен перегрев и возгорание электроприборов, что может привести к пожару.

Установка РН не обеспечивает постоянное напряжение сети. Для защиты особочувствительных приборов необходимо установить стабилизатор напряжения. Этот прибор выравнивает выходное напряжение и гарантирует постоянные параметры вне зависимости от напряжения в розетке.

Совет! Для уменьшения необходимой мощности стабилизатора к нему можно подключить не всю аппаратуру, а только некоторые особо чувствительные к параметрам сети устройства.

Кроме колебаний напряжения опасность для аппаратуры представляют высоковольтные импульсы, появляющиеся в грозу. Для защиты от этих импульсов необходимо установить модуль грозозащиты или разрядник.

Принцип работы реле напряжения

Реле контроля напряжения состоит из нескольких основных частей:

Измерительный блок. Производит постоянный контроль напряжения в сети.

Плата управления. Отключает питание подключённых к аппарату электроприборов.
Кнопки или реостаты управления. При помощи этих элементов производится настройка прибора.
Индикаторы. Находятся на передней панели, могут быть из отдельных светодиодов или цифрового табло.
Электромагнитное реле. Отключает питание защищаемых электроприборов и от него зависит номинальный ток аппарата.

Принцип работы реле напряжения заключается в сравнении показаний измерительного блока с заданными параметрами. При выходе параметров сети за допустимые пределы отключает питание реле и защищаемых электроприборов.

Повторное включение производится через заданный промежуток времени. Перед включением производится повторное измерение параметров сети. Если они не соответствуют заданным, то включение не производится и отсчёт времени начинается заново.

Справка! Для обеспечения работы устройства номинальное напряжение платы управления составляет 50-400В

Что обозначается на корпусе

По маркировке изделия можно определить его параметры. Надписи нанесены на крышке устройства. Чаще всего это название фирмы изготовителя, цифры указывают на номинальный ток устройства. На передней панели некоторых других устройств указывается тип изделия. В этом случае номинальный ток можно определить только по паспорту устройства.

Кроме названия, на аппарате есть регуляторы или кнопки управления, а так же дисплей или сигнальные светодиоды. Все эти элементы имеют обозначения, указывающие на функцию этих деталей.

Сбоку на корпусе РН, предназначенных для установки на DIN-рейку, нанесена схема подключения, а клеммы отмечены цифрами или буквами, соответствующими обозначениям на смене.

Сколько нужно реле контроля напряжения для квартиры

В отличие от автоматических выключателей и УЗО реле напряжения предназначено для отключения всей электроаппаратуры. Количество устройств зависит от особенностей схемы электропроводки.

Однофазный ввод

В этой схеме используется всего одно РН. Оно подключается непосредственно после вводного автомата или прибора учёта электроэнергии. Устанавливать реле на каждую линию нет необходимости – все защитные устройства будут срабатывать одновременно.

Трёхфазный ввод

Количество РКН зависит от того, зачем нужно реле напряжения, а так же типа защищаемых электроприборов:

Есть трёхфазные электродвигатели. Необходима установка трёхфазного РН. Это необходимо для одновременного отключения всех фаз. В противном случае двигатели при срабатывании защиты в одной из фаз останутся подключёнными к двум оставшимся, что приведёт к выходу их из строя.
Однофазные нагрузки разделены по фазам для уменьшения сечения вводного кабеля. В этом случае допускается установка трёх однофазных РН – по одному на каждую фазу или одного трёхфазного устройства. Такая схема предотвращает срабатывание защиты при перекосе (разности напряжения) фаз, не выходящем за допустимые параметры отклонения для однофазной сети.

Схема подключения реле напряжения

Главное правило при подключении РКН – контакты реле должны размыкать фазный провод. Поэтому при монтаже аппарата необходимо соблюдать полярность присоединения к сети и выполнять эту работу согласно схеме подключения, нанесённой на корпус устройства.

Следует учесть, к каким клеммам осуществляется подвод, а к каким отвод питания. Если этого не сделать, то реле не включится, не будет выполнять защитные функции или произойдёт короткое замыкание.

Чаще всего в однофазных устройствах клеммы имеют следующую маркировку:

1. N – ноль или нейтраль;
2. L1 – подвод питания от сети;
3. L2 – отвод напряжения к электроприборам.

Возможен вариант, при котором клеммы маркируются цифрами. В этом случае подключение выполняется согласно схеме прибора.

Совет! Так как нейтральный провод “N” служит только для контроля напряжения и питания схемы устройства, то его сечение может быть любым, в отличие от фазных проводов “L”, сечение которых определяется вводным автоматом.

Существуют два способа подключения электроприборов к устройству, выбор которых зависит от того, для чего нужно реле напряжения:

Прямое включение. Используется для защиты однофазных приборов, а так же трёхфазных электродвигателей небольшой мощности.
Через контактор. Эта схема применяется для защиты потребителей, мощность которых превышает номинальный ток реле. В этом случае после РКН подключается пускатель, отключающий электродвигатель или электроустановку в аварийной ситуации.

Основные характеристики при выборе

Перед тем, как выбрать реле напряжения, необходимо определить необходимые параметры защитного устройства.

Токовая нагрузка

Главным фактором при выборе модели РН является номинальный ток устройства. Он определяется мощностью встроенного реле и при превышении тока над номинальным его контакты могут выйти из строя.

Поэтому номинальный ток реле напряжения должен быть равен или больше, чем ток вышестоящего автоматического выключателя.

Количество фаз

Второй по значимости фактор – это количество фаз. Это зависит от места установки прибора:

Однофазные реле. Используются в быту и для защиты однофазных приборов в трёхфазной сети, в том числе трёхфазные электроплиты. В этом случае устанавливаются три однофазных прибора – по одному на каждую фазу. Устанавливать вместо него трёхфазное реле нецелесообразно из-за более высокой стоимости и бОльших габаритов такого устройства.
Трёхфазные реле. Применяются для защиты трёхфазных электродвигателей, которые могут подключаться как непосредственно, так и через пускатель.

Эти устройства кроме колебаний напряжения защищают электродвигатели от перекоса фаз и нарушения чередования. Могут устанавливаться для всей установки или рядом с отдельно расположенным устройством.

Способ управления

Кроме номинального тока и числа фаз реле напряжения отличаются способом настройки. Это не самый важный фактор, но он так же имеет значение при выборе модели защитного устройства:

Кнопочные. В таких аппаратах выставление верхнего и нижнего пределов, а так же задержки времени до повторного включения производится при помощи последовательного нажатия кнопок. Этот процесс более сложный, чем в моделях с механическими регуляторами, и требует знания или наличия инструкции.
Механические регуляторы. В устройствах такого типа настройка производится при помощи потенциометров. В некоторых моделях это делается поворотом ручки, в других аппаратах для настройки необходима отвёртка. РКН с механическими регуляторами проще настраивать, но при этом немного ниже точность и есть возможность случайного поворота регулятора.
Сенсорный. Является аналогом кнопочного управления, но вместо нажатия кнопки настройка производится прикосновением к сенсору.
Без регулировки. Все настройки производятся заводом-изготовителем, для защиты электроприборов чаще всего этого достаточно, но для некоторых приборов параметры “по умолчанию” не подходят.

Способ индикации

Защитные устройства могут иметь два способа индикации своего состояния:

Светодиоды разного цвета. Показывают причину срабатывания и состояние реле – включено или выключено. В отличие от моделей с дисплеем не требуют знания кода ошибки.
Цифровой дисплей. Показывает величину напряжения, (код ошибки) причину срабатывания и время до повторного включения. Некоторые модели имеют два дисплея, при этом на втором показывается ток потребления электроприборов.

Метод установки

Есть несколько способов подключения РН, выбор конкретной модели зависит от назначения аппарата:

Удлинители (сетевые фильтры). Имеют вид блока розеток со шнуром. Используются для защиты рядом расположенных электроприборов, чаще всего компьютеров и другой оргтехники.
В розетку. С одной стороны этих устройств есть вилка, с другой ручки или кнопки настройки, индикатор и розетка. Устанавливаются для защиты отдельных приборов, например, холодильника или газового котла.
Розеточные реле. Устанавливаются в обычную монтажную коробку вместо розетки.
В щиток на DIN-рейку. Используются для защиты всех электроприборов, находящихся в квартире или доме.

Дополнительные возможности

Кроме базовых функций реле напряжения может иметь дополнительные возможности, не улучшающие защиту, но делающие более удобной эксплуатацию устройства:

Термозащита. Модели с этой функцией имеют букву “t” или “Т” в конце маркировки. Кроме защиты электрооборудования от повышенного или пониженного напряжения, эти приборы отключают сеть при перегрузке линии или перегреве самого реле, например, из-за плохого контакта.

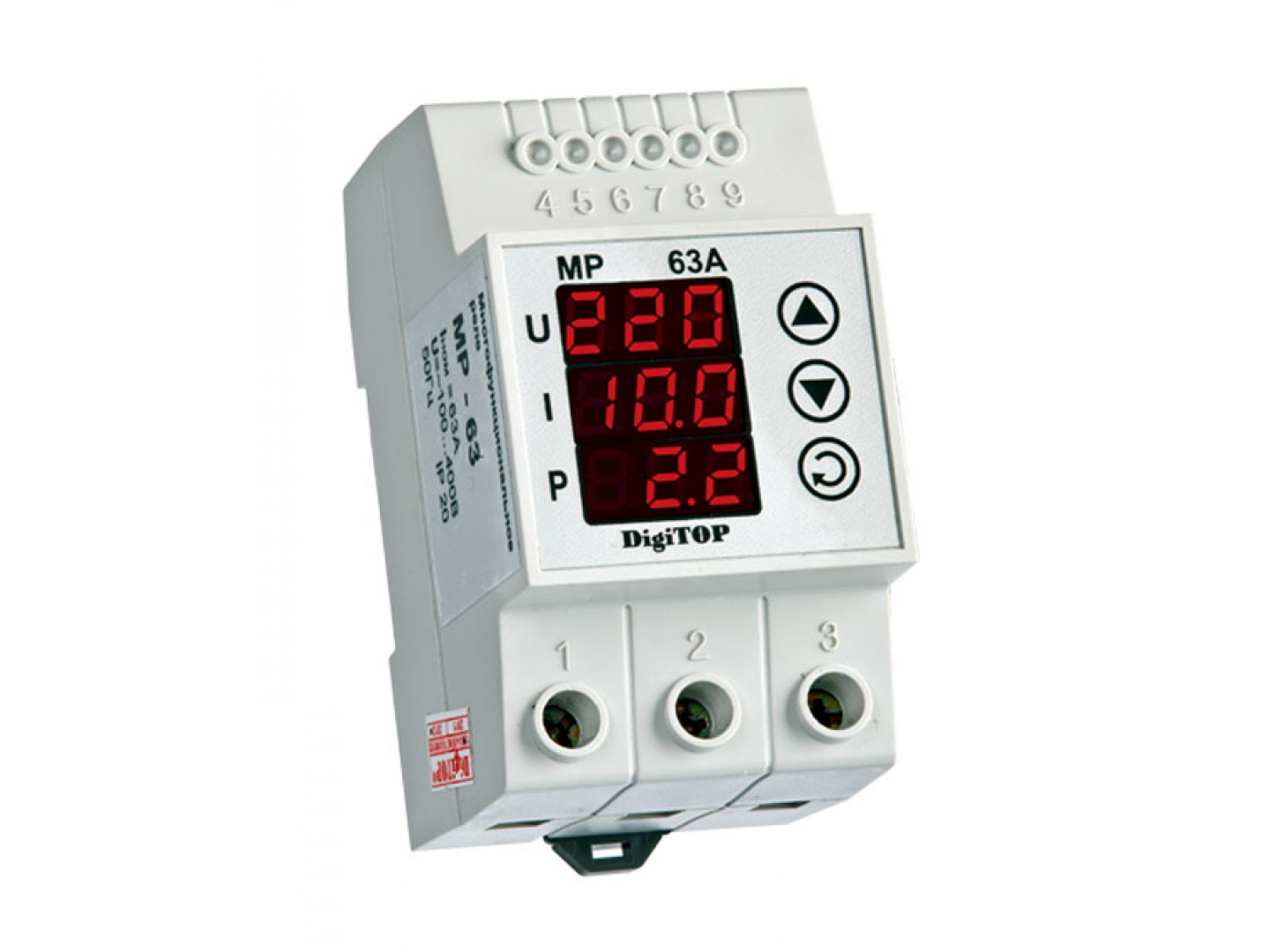

Реле многофункциональное – устройство “2 в 1”. Производят контроль не только напряжения, но и потребляемого тока.
Wi-Fi. Используется в системах “умный дом”.
Журнал. Запоминает причину и время последних срабатываний.

В современном доме РКН является необходимым устройством защиты и знание того, что такое реле напряжения, поможет выбрать необходимую модель и способ установки прибора.

Похожие материалы на сайте:

Понравилась статья – поделись с друзьями!

Реле напряжения.

Виды и работа. Применение и устройство

Чтобы защитить от поломок бытовую технику от скачков и перепадов напряжения, применяют прибор, который называется реле напряжения (РН). Это устройство поддерживает напряжение электрической сети в номинальном режиме. Прибор имеет свои особенности и способ подключения.

Как устроено реле напряжения и принцип его действия

Принципиальная схема действия РН заключается в недопущении возникновения излишнего или недостаточного сетевого напряжения питания. Чтобы понять причину необходимости установки РН, назовем некоторые способствующие причины:

При обрыве проводов линии питания частных домов, возможен перепад напряжения сети на 160 вольт выше нормы, что обуславливает выход из строя незащищенных электроприборов, которые быстро сгорают и становятся неисправными.
В ненастную погоду, либо по другим обстоятельствам отключение провода нейтрали приводит к увеличению нагрузки и неисправностям бытовой и другой техники.
При большой протяженности линии сети питания от трансформатора, напряжение уменьшается до значения, ниже критического, что негативно отражается на электрических устройствах, подключенных к этой линии.
При запуске мощного электроустройства происходит перегрузка фазы, напряжение падает, возможны проблемы с приборами, подключенными к сети.

Реле напряжения включает в себя микросхему, которая следит за величиной напряжения в сети. Если напряжение повышается или снижается, то от микросхемы поступает сигнал на электромагнитное реле, которое быстро включает аппарат, выравнивающий напряжение.

Рабочий интервал РН 100-400 В. Во время грозовой погоды разряд молнии создает превышение этих пределов, поэтому нельзя включать электрические устройства во время грозы с молнией, реле напряжения не справится с этой задачей. Для этого существуют приборы, ограничивающие напряжение.

РН состоит из силовой и электронной частей. Электронная часть занимается контролем напряжения, силовая часть распределяет нагрузки. Главной частью РН является микропроцессор. РН с микропроцессором превосходит по своим параметрам другие типы реле, так как производит плавную регулировку напряжения.

Основным параметром РН служит его быстродействие. Предел срабатывания настраивается потенциометром. Принцип действия этого прибора отличается от работы стабилизатора. При перепадах напряжения сети реле производит отключения участков, не достигших нормы напряжения, а стабилизаторы работают по всей сети равномерно. При возникшей аварии с задачей лучше справится РН, оно произведет отключение участков, на которых произошла авария.

Где применяются РН и их достоинства

Чтобы предотвратить перегрузки электрических приборов во время скачков напряжения в сети питания, применяют РН. Такими приборами могут быть котел отопления, бойлер, холодильник и другие приборы.

Широкая область использования РН обуславливается множеством приборов во всех областях жизни человека, во многих учреждениях и организациях.

Места применения реле напряжения:

Защита сетей с 1-й и 3-мя фазами.
Защита фаз сети от перекоса, слипания, обрыва.
Блокировка неправильного порядка действия фаз.
Защита электрооборудования от неисправностей.
Применение в эксплуатации приборов с длительным периодом перехода.
В устройствах с нагруженным электромотором.
В спецустановках с требованием качества сети питания (полные фазы, качественное напряжение).
Для защиты бытовой техники и приборов от перепадов напряжения в квартирах и жилых домах.
В общественных организациях, кинотеатрах, компьютерных залах, супермаркетах, школах, больницах, чтобы защитить дорогостоящие электроприборы от неисправностей.
На заводах и фабриках, для бесперебойной и безаварийной работы по выполнению технологических процессов.

Преимущества применения

Применение при любых температурных условиях, внутри и снаружи помещений (интервал температур -20 +40 градусов).
Множество модификаций реле обуславливает выбор прибора по финансовым возможностям и функциям устройства.
Реле защищает дорогостоящее оборудование от излишнего и недостающего напряжения, от возникновения неисправностей.
Большой ассортимент моделей и изготовителей реле дает возможность покупателю выбрать прибор по индивидуальным запросам.
Установка прибора не требует высокой квалификации, вызов электромонтера не потребуется.
Приборы имеют оригинальный внешний вид, при установке в помещении легко впишутся в интерьер.
При работе реле во время возникновения перепадов в сети питания освещение работает нормально, без видимых изменений светового потока.
Реле исключает из схемы сети участки, которые повредились во время аварии или грозы.

Виды

По типу подключения реле делятся:

В форме корпуса с вилкой и розеткой.
По типу удлинителя.
С монтажом на рейку DIN.

Первый тип реле выполнен с вилкой, которая втыкается в обычную розетку, не вызывает никаких трудностей. Этот прибор защищает несколько потребителей, питающихся от него. Управляющим элементом служит микроконтроллер, анализирующий напряжение питания. Текущее напряжение выдается на цифровой экран. Силовым элементом отключения и регулирования служит электромагнитное реле. На корпусе есть кнопки, которые дают возможность регулировать интервал напряжения и отключать питание.

Реле контроля напряжения в виде удлинителя подобно первому типу. Отличие заключается в том, что в удлинителе есть несколько розеток, под защитой оказывается несколько включенных устройств.

Третий тип реле устанавливается в распределительный шкаф на DIN рейку. Это более функциональное устройство, позволяющее защитить от перепадов напряжения квартиру или дом. В приборе имеется несколько дополнительных настроек и опций, несколько режимов эксплуатации.

По типу нагрузки реле делятся:

1-фазное.
3-фазное.

Для защиты трехфазных электромоторов и установок применяют приборы первого типа. Они защищают компрессоры, холодильники, кондиционеры и другие устройства с приводом от электромотора.

В помещениях, имеющих подводку сети питания на трех фазах, применяются также 3-фазные реле. Если отключится одна фаза, то остальные две отключатся с помощью реле. При небольших перекосах фаз, перепадах, скачках напряжения реле сразу сработает. Если на одной фазе будет 220 В, а на другой 210, то все фазы мгновенно обесточатся, хотя это не является причиной для отключения, такое напряжение не выведет из строя электроприборы.

Если в помещении имеются три фазы питания входа, то целесообразно будет монтировать отдельные реле защиты на каждую фазу. Во время выбора реле 1-фазного типа необходимо обращать внимание на то, что на корпусе прибора указана пропускная мощность, при которой цепь не размыкается. Поэтому, при выборе следует делать поправку на несколько ампер выше мощности сети питания.

Как выбрать тип РН

Для приобретения реле лучше обратиться в магазин, специализирующийся на реализации приборов такого типа, в магазине вас проконсультируют о безопасной эксплуатации прибора, оформят гарантию.
Стоимость реле зависит от факторов:
— Тип прибора, реечный тип стоит дороже, с удлинителем – средняя цена, в виде розетки – самый дешевый.
— Изготовитель, импортные реле стоят дороже, отечественные более доступны в цене.
— Вспомогательные опции, наличие авторегулировок, ручных настроек.
— Внешнее оформление, наличие разных цветов, красивый вид предполагают выше стоимость прибора.
Если решили приобретать 1-фазное реле, определите мощность прибора. Реле бытовые имеют силовые контакты на 100 А. Желательно повысить мощность реле на 25%, и с учетом этого результата выбрать покупку.
3-фазные реле выбрать проще, так как они изготавливаются на одну силу тока в 16 А.
Перед приобретением прочитайте инструкцию, проверьте талон на гарантию, проверьте на соответствие характеристики устройства, материал корпуса, эксплуатационные температуры.
Перед монтажом сначала установить автоматический выключатель для аварийного отключения сети, если оно не соответствует норме.
Предпочтительно наличие на корпусе реле дисплея, показывающего параметры.
Если купили розеточные типы реле, то подключите к нему дорогостоящие двигатели.
Необходимо обратить внимание на негорючесть корпуса реле, лучше, если материалом его будет поликарбонат.
Опция контроля времени сработки реле желательна в составе.
Блокировка от перегрева, определение мощности сети питания дает возможность реле выполнять свои функции качественнее.

Как установить и подключить РН

Перед установкой реле следует определить, если необходимость в монтаже такого устройства. Если ваша сеть питания имеет напряжение 150-180 В, то электроприборы не смогут проработать весь срок службы, определенный изготовителем. В вашем случае реле не окажет помощи, потому что будет отключать снабжение питанием, электроприборы будут постоянно отключаться. Для этой ситуации лучше поставить стабилизатор.

Если в электрической сети частые перепады и скачки напряжения, пропадания фаз, то реле необходимо.

Для монтажа реле необходимо иметь:

Реле.
Кусок провода сечением 0,5 мм².
Рейка для монтажа автоматического выключателя.
Саморезы.
Плоскогубцы с изолированными ручками.
Индикатор напряжения.
Отвертка.

Перед началом установки обесточьте сеть питания, отключите автоматы входа напряжения. Возле автоматов закрепите на стене DIN рейку с помощью саморезов и отвертки. Реле легко защелкивается на рейке с помощью специального механизма, расположенного сзади.

На автомате входа индикатором найдите фазу. Разрежьте входной провод в месте входа. Один конец подключается к контакту входа, второй к контакту выхода. Возьмите провод, соедините его с нулем автомата, второй конец подсоедините к РН на клемму нуля.

Включите сеть питания, проконтролируйте работу реле. Самая простая схема – розеточного типа. Такое устройство втыкается в розетку, вилка электроприбора втыкается в розеточное гнездо реле.

Вводной автомат– обязательный элемент защиты реле напряжения, ставится рядом с реле напряжения. Значение номинала автомата выбирается на одну ступень ниже номинала реле.

Если ток реле выше 65 А, то лучше применить устройство вспомогательного пуска, во избежание частых сработок реле.

Реле напряжения для защиты всего дома

Реле напряжения RBUZ для защиты всего дома пользуются наибольшей популярностью ввиду того, что можно установить всего одно реле напряжения RBUZ в щиток освещения и одним прибором обезопасить всю технику Вашего дома или квартиры. При подаче напряжения, которое выходит за пределы установленных Вами параметров, реле напряжения RBUZ отключит питание сразу во всем доме или квартире.

Реле напряжения RBUZ (РБУЗ) выпускаются на 16,25,32,40,50 и 63 Ампера и предназначены для установки в щитке освещения для защиты коттеджа, квартиры, дома, дачи. Выбирается реле напряжения RBUZ номиналом по току, бОльшим номинала вашего вводного автоматического выключателя. Так, например, если вводной автомат на 32А, нужно выбрать реле напряжения RBUZ на 40А (для особо запасливых сообщаем, что в этом случае реле напряжения RBUZ на 50 или 63 Ампера также будут успешно работать). Если автомат на 40А, то RBUZ на 50 (или 63А).
Если у Вас потребление электроэнергии превышает 63 Ампера , то защититься можно по отдельности 16-Амперными реле напряжения розеточного типа R116Y либо установить в щиток освещения Реле напряжения на DIN-рейку RBUZ (РБУЗ) D16 (16A) и подключить к нему контактор, силовые контакты которого будут коммутировать соответствующую нагрузку. (Контактор можно выбрать здесь)
Схемы подключения реле напряжения RBUZ (РБУЗ) доступны в паспорте на каждую модель реле напряжения RBUZ (РБУЗ). Паспорт вложен в упаковку каждого реле напряжения RBUZ.

Реле напряжения RBUZ D – самые простые модели реле напряжения RBUZ. Монтируются на DIN-рейку, номинал приборов от 16А до 63А. На сегодняшний день особым спросом уже не пользуются.

Реле RBUZ D с буквой Т после номинала по току – следующая за RBUZ D серия реле напряжения RBUZ (РБУЗ) производятся на номиналы от 25 до 63 Ампер. Основной отличительной особенностью этой серии приборов является наличие защиты от внутреннего перегрева прибора – термозащита. (Модели RBUZ MF и D2 также имеют эту опцию)

Реле RBUZ MF – новая линейка приборов. Многофункциональные реле серии MF обеспечивают комплексную защиту однофазной сети: контролируют недопустимые отклонения напряжения, превышение потребления тока и активной мощности. Выпускаются многофункциональные реле RBUZ MF25, RBUZ MF32, RBUZ MF40, RBUZ MF50 и RBUZ MF63 на соответствующие токи. Все показания – напряжение, ток, мощность – отображаются на трехстрочном индикаторе многофункциональных реле RBUZ MF.

Реле напряжения RBUZ D2 – новинка в “линейке” однофазных реле напряжения RBUZ. Компактные реле напряжения RBUZ D2 выпускаются на 40,50 и 63А. Одной из отличительных особенностей данной модели реле напряжения RBUZ является компактность. Ширина реле напряжения RBUZ D2 всего 2 модуля (у остальных моделей реле напряжения RBUZ- 3 модуля). Это позволяет сэкономить место в щитке освещения. Реле напряжения RBUZ D2 производятся с белым индикатором и RBUZ D2 Red – с красным индикатором напряжения. Отличие реле напряжения RBUZ D2 от реле напряжения RBUZ D2 Red только в индикаторе. Цена реле напряжения RBUZ D2 Red за счет этого немного ниже. Остальной функционал и габариты реле напряжения RBUZ D2 и реле напряжения RBUZ D2 Red полностью идентичны.
Выпускаются двухмодульные реле напряжения
RBUZ D2: RBUZ D2-40, RBUZ D2-50, RBUZ D2-63 и
RBUZ D2 Red: RBUZ D2-40 Red, RBUZ D2-50 Red, RBUZ D2-63 Red на соответствующие токи.

Чтобы разобраться, какую модель реле напряжения RBUZ выбрать, можно воспользоваться функционалом сравнения. Окошко “Сравнить” есть рядом с каждым прибором. Одновременно можно добавить к сравнению до пяти реле напряжения. После того, как выбор реле напряжения RBUZ для сравнения характеристик сделан, нужно нажать кнопку “К сравнению” рядом с одним из выбранных приборов. Для наглядности мы сравнили реле напряжения RBUZ на 40 Ампер. Таковых на сегодняшний день четыре модели – это RBUZ D40, RBUZ D40T, RBUZ D2-40 и RBUZ MF40. И вот, что мы получили:

Также, отметим, что если у Вас, по каким-то причинам, нет возможности установить реле напряжения RBUZ в щиток освещения, не отчаивайтесь. Вы можете защитить самую ответственную технику реле напряжения RBUZ розеточного типа. Причем, это Вы сможете сделать самостоятельно, без вызова электрика.

выбор и подключение по схеме

Чтобы обеспечить полноценную защиту домашних электроприборов от некачественного напряжения, многие стараются установить дома стабилизатор. Это конечно хорошо. Но существует другой прибор, который сможет обеспечить достойную защиту – реле контроля напряжения. Его установка намного проще, и стоимость – меньше. Прежде чем решиться на отчаянный шаг, надо тщательно изучить оба прибора и сделать правильный выбор, потому что часто именно РН сможет решить проблему защиты сети.

Ситуации, требующие установки РН

Использование дома реле контроля напряжения целесообразно, если в электрической сети часто возникают проблемные ситуации, связанные с авариями на подстанции. Резкие скачки напряжения пагубно влияют на работающую от электричества бытовую технику. Особо опасны перепады для компьютеров и другой радиоаппаратуры.

Многие подстанции имеют трансформаторы, справляющиеся со своей задачей, подавая качественную электроэнергию в сеть. Здесь может возникнуть другая проблема, связанная с халатным обслуживанием линий электропередач. Обвисшие между опорами провода при порывах ветра будут соприкасаться между собой, создавая замыкание. Обрыв нулевого провода тоже приведет к неприятным последствиям.

В этих ситуациях поможет установленное реле контроля, которое отключит домашнюю сеть при возникновении опасного напряжения. Этот прибор часто называют отсекателем или ограничителем напряжения. Хозяин квартиры может самостоятельно задать прибору допустимый минимальный и максимальный параметр напряжения, при котором реле будет отключать подачу электроэнергии. После стабилизации напряжения реле автоматически включится, возобновив подачу электричества.

При таком напряжении в квартире сгорят многие электроприборы. Защита необходима.

Ситуация, не требующая установки РН

Если дома в сети постоянно наблюдается плохое напряжение, выраженное частыми скачками или несоответствием допустимых параметров, реле здесь не поможет. Для выравнивания напряжения потребуется поставить стабилизатор. Только он доведет напряжение в квартире до нормы.

Давайте рассмотрим пример работы бытовой техники. Чтобы холодильник или стиральная машина работали, им требуется стабильные 220В. Если в квартире сеть выдает, например, 190 вольт, эти электроприборы тоже будут работать. Но возникает вопрос, насколько долго это может продлиться. Пониженное напряжение уменьшит срок службы электроприборов и уже через год или два им потребуется ремонт.

Установка в такой ситуации прибора контроля не даст положительных результатов. Реле будет часто срабатывать или просто отключит надолго подачу электроэнергии до восстановления требуемых норм.

Преимущества РН перед стабилизатором

Когда проблемы с электричеством требуют 100% установки реле контроля, здесь все ясно. Но иногда возникает вопрос: а что если вместо РН поставить стабилизатор? Ведь, кроме защиты сети он вдобавок улучшит качество напряжения. Разобраться с этим вопросом помогут некоторые преимущества РН перед стабилизатором:

Многие модели стабилизаторов, особенно дешевые, уступают по быстроте срабатывания защиты при возникновении критических показателей напряжения. Конкурировать в вопросе защиты с РН могут только симисторные стабилизаторы, но такие приборы имеют высокую стоимость.
РН отличается компактными размерами, что не скажешь о внушительном корпусе стабилизатора. Эта характеристика существенно упростит монтаж. Установка реле может быть выполнена на DIN рейку непосредственно в квартирном щитке. Хозяину останется только подсоединить к контактам провода. Установка стабилизатора требует изготовления ниши или защитного ящика возле щитка. А при невозможности сделать это за пределами помещения, прибор придется размещать в квартире.
Главной положительной чертой реле контроля является его мгновенная реакция на критический показатель напряжения, которая измеряется миллисекундами.
И последнее, надо отметить вопрос комфорта. Каков бы ни был стабилизатор, он будет создавать шум во время работы. Пусть не сразу, но со временем точно. Это связано с тем, что его электрическая схема имеет силовой трансформатор. Именно он с продолжительностью работы начинает издавать неприятный гул. В свою очередь, реле контроля защищает домашнюю сеть бесшумно.

Рассмотрев эти важные нюансы, можно сделать вывод, что если вместо стабилизатора можно обойтись установкой РН, то лучше отдать предпочтение последнему.

Энергопотребление защитных приборов

Установка дома защитных электроприборов естественно направлена на защиту от некачественного напряжения. Но мало кто задумывается, что на себя они тоже потребляют определенное количество электроэнергии. Это становиться причиной непонятно откуда выросших расходов.

Рассмотрев конструкцию стабилизатора, можно увидеть, что его электронная схема состоит с трансформатора, электронных ключей, охлаждающего вентилятора и другой электроники. Все это потребляет определенное количество электроэнергии, даже если дома ничего не подключено к розетке, то есть при холостой работе. При появлении нагрузки, прибор входит в режим стабилизации и его собственное энергопотребление увеличивается.

Реле контроля также потребляет на себя некоторое количество электроэнергии. Но потребление настолько минимально, что по сравнению со стабилизатором такой показатель в сотни раз меньше.

Сравнив между собой этих два устройства защиты, можно сделать вывод, что стабилизированное напряжение обходится хозяину дома дороже. Если реле контроля достаточно, чтобы обеспечить безопасное электроснабжение квартиры, не стоит устанавливать стабилизатор. Конструкции большинства современных электроприборов оборудованы импульсными источниками питания, которые не реагируют на малые перепады в несколько вольт.

Как сделать правильный выбор?

Ознакомившись немного с устройством и работой обоих приборов защиты, возникает вопрос, как узнать, какое в доме напряжение, чтобы сделать правильный выбор. Ответ здесь один – надо измерить параметры энергоснабжения. Самостоятельно это проделать нельзя. Лучше обратиться к соответствующим специалистам, имеющим специальные измерительные приборы. Они сделают замер напряжения, поступающего в квартиру определенное время.

Если результаты замеров укажут на отсутствие продолжительного пониженного или повышенного напряжения, тогда с экономической точки зрения лучше поставить реле. Сама установка РН обойдется дешевле и за расход электроэнергии меньше придется платить.

Принцип действия реле

Электронная схема РН, благодаря особенностям своей конструкции, питается от электрической сети, имеющей любые параметры. При этом постоянно происходит замер напряжения. Если оно не зашкаливает за допустимые пороги, схема держит электронные ключи открытыми, пропуская ток через себя.

Когда на ЛЭП происходит перекос фаз, связанных с аварией, или образуется импульс от грозы, в квартиру поступает напряжение, несоответствующее допустимым пределам. Электронная схема реле мгновенно закрывает ключи, обесточив домашнюю сеть. Все работающие в это время электроприборы просто отключатся без повреждения.

После возвращения напряжения к нормальным параметрам первым начинает работать таймер, задерживающий время включения. Такая пауза требуется для правильной работы бытовой холодильной техники. Инструкция эксплуатации, например, холодильников или кондиционеров должна содержать описание этого параметра. Закончив отсчет запрограммированного времени, таймер дает команду, и электрическая схема открывает ключи. К потребителю возобновляется подача электроэнергии.

Разновидности РН

Выбирая модель для дома, надо ориентироваться на такие особенности:

некоторые модели на корпусе имеют встроенный вольтметр. По электронному табло удобно определять состояние сети;
по типу монтажа РН могут устанавливаться на DIN рейку. В дальнейшем подключение проводов происходит к контактам, расположенным на корпусе. Такие модели устанавливают на всю квартиру внутри электрического щита. Для защиты отдельной бытовой техники разработаны устройства напоминающие тройник или переходник. Реле просто вставляется в розетку, а к его разъемам на корпусе подключается бытовой прибор;
РН бывает однофазное и трехфазное;
однофазные модели РН, монтируемые на DIN рейку, производятся с расчетом работы при номинальном напряжении сети от 8 до 80А. Однофазное реле, подключаемое к розетке, рассчитано на номинальный ток 6, 10 или 16А.

Подключение однофазного РН

У однофазного РН коммутация происходит по одному проводу – L. Подсоединение нуля N требуется для питания собственной схемы РН. Схема подключения РН на DIN рейке к домашней сети имеет два варианта:

сквозной вариант предусматривает отключение подачи напряжения в сеть внутри реле;
вариант совместного подключения с контактором, выполняющим коммутацию.

Обычно на корпусе имеется две клеммы: вход и выход, для подключения фазного провода L. Одна нулевая клемма – N. Но их может быть две, соединенных внутри между собой перемычкой. Это сделано для удобства подключения.

Если однофазное РН установить до электросчетчика, то он тоже будет защищен. Но такой вариант не всегда выполним. Это невозможно сделать, если счетчик опломбирован или такие действия запрещены соответствующими учреждениями.

Чаще всего РН подключают сразу после электросчетчика или стоящего после него автомата.

Порядок подключения РН после счетчика следующий:

От распределительной шины отсоединяют провод, идущий от выхода счетчика или автомата, и подсоединяют его к контакту входа на корпусе реле с обозначением L.
Свободным куском провода соединяют выход реле, так же обозначенный буквой L, с распределительной шиной.
От нулевой шины подводят провод к реле и подсоединяют на контакт с обозначением N.

На этом этапе монтаж завершен. Надо знать, что само реле не сможет обеспечить защиту от замыкания и сверхтоков, поэтому наличие в паре автомата защиты обязательно. Номинальный ток автомата должен иметь меньшее значение на один стандартный ряд номиналов, относительно значения тока РН.

Подключение трехфазного РН

Особенность работы трехфазного РН заключается в отключении сразу всех трех фаз при возникновении перенапряжения хотя бы на одной из них. Схема подключения имеет такой порядок:

Три фазных провода от автомата, стоящего на вводе, подсоединяют к соответствующим входным контактам реле.
Катушку контактора с выходами А1, А2 соединяют проводами с любыми выходными клеммами подключения РН.

При подключении нельзя перепутывать фазы, иначе вращение асинхронных двигателей будет происходить в другую сторону. Еще один важный момент, на который надо обратить внимание, это невозможность установки отдельного РН на каждую фазу. Работающее от трех фаз оборудование после отключения одного из трех реле сразу выйдет из строя.

Выбор реле и допускающиеся при этом ошибки

Чтобы правильно выбрать РН, необходимо обратить внимание на следующие нюансы:

Если принято решение самостоятельно выбрать реле, надо изучить его главные параметры, это номинальный ток, быстродействие, наличие регулировки задержки и пределов срабатывания устройства.
Наличие цифровой индикации на корпусе не обязательно, но для настройки параметров она очень удобна.
Прежде чем выбрать изделие конкретной марки, надо найти на форумах отзывы покупателей и узнать принцип его работы.
Согласно полученной информации, лучше отдать предпочтение изделию, подходящему по соотношению качества и цены.

Часто при выборе однофазного изделия встречается ошибка, связанная с неправильным подбором тока. Маркировка на корпусе реле указывает номинальный ток, который выдержат контакты. Но многие не знают, что сила тока сильно сцепляет контакты и, чтобы у катушки хватило силы разъединить их, она должна иметь запас мощности. Запас по току однофазного реле должен составлять 30%. Если, например, автомат на вводе 40А, тогда РН надо ставить 50А.

С трехфазными реле немного проще. Они все рассчитаны на максимальный ток 16А, так как их контакты управляют работой контакторов.

Разобравшись с устройством и работой РН, его можно установить самостоятельно, обеспечив защиту домашних электроприборов. Но если что-то вызывает трудности или сомнения, лучше обратиться к специалистам.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Меры предосторожности при использовании реле

| Средства автоматизации | Industrial Devices

Реле может подвергаться воздействию различных условий окружающей среды во время фактического использования, что может привести к неожиданному отказу. Следовательно, необходимы испытания в практическом диапазоне в реальных условиях эксплуатации. Соображения по применению должны быть рассмотрены и определены для правильного использования реле.

Для того, чтобы использовать реле должным образом, характеристики выбранного реле должны быть хорошо известны, а условия использования реле должны быть исследованы, чтобы определить, подходят ли они к условиям окружающей среды, и в то же время катушка Условия, условия контактов и условия окружающей среды для фактически используемого реле должны быть заранее известны в достаточной степени.
В таблице ниже приведены основные моменты выбора реле. Его можно использовать в качестве справочного материала для исследования предметов и предупреждений.

Позиция спецификации		Рекомендации по выбору
Катушка	a) Номинальное значение b) Напряжение срабатывания (ток) c) Напряжение отпускания (ток) d) Максимальное длительное подаваемое напряжение (ток) e) Сопротивление катушки f) Полное сопротивление g) Повышение температуры	1) Выберите реле с учетом пульсации источника питания. 2) Уделите достаточно внимания температуре окружающей среды, повышению температуры змеевика и горячему запуску. 3) При использовании в сочетании с полупроводниками необходимо уделять особое внимание применению. Остерегайтесь падений напряжения при запуске.
Контакты	a) Расположение контактов b) Номинальная мощность c) Материал контактов d) Срок службы e) Сопротивление контакта	1) Желательно использовать стандартный продукт с количеством контактов больше необходимого. 2) Полезно, чтобы срок службы реле соответствовал сроку службы устройства, в котором оно используется. 3) Соответствует ли материал контактов типу нагрузки? Особую осторожность необходимо соблюдать при низком уровне нагрузки. 4) Номинальный срок службы может сократиться при использовании при высоких температурах. Срок службы следует проверять в реальной атмосфере. 5) В зависимости от схемы релейный привод может синхронизироваться с нагрузкой переменного тока. Поскольку это приведет к резкому сокращению срока службы, необходимо проверить фактическую машину.
Время срабатывания	a) Время срабатывания b) Время отпускания c) Время дребезга d) Частота переключения	1) Для звуковых цепей и подобных приложений полезно уменьшить время дребезга.
Механические характеристики	а) Вибростойкость б) Ударопрочность в) Температура окружающей среды г) Срок службы	1) Учитывайте характеристики при вибрации и ударах в месте использования. 2) Реле, в котором используется изолированный медный провод с высокой термостойкостью, если оно будет использоваться в среде с особенно высокими температурами.
Прочие предметы	a) Напряжение пробоя b) Способ монтажа c) Размер d) Защитная конструкция	1) Можно выбрать способ подключения: вставной тип, тип печатной платы, пайка, клеммы-вкладыши и тип винтового крепления. 2) Для использования в неблагоприятной атмосфере следует выбирать герметичную конструкцию. 3) При использовании в неблагоприятных условиях используйте герметичный тип. 4) Есть ли особые условия?

Основы работы с реле

Для сохранения исходных характеристик следует соблюдать осторожность, чтобы не уронить реле и не задеть его.
При нормальном использовании реле сконструировано таким образом, что корпус не отсоединяется. Для сохранения первоначальной производительности корпус снимать не следует. Характеристики реле не могут быть гарантированы при снятии корпуса.
Использование реле в атмосфере при стандартной температуре и влажности с минимальным количеством пыли, SO ₂, H ₂ S или органические газы. Для установки в неблагоприятных условиях следует рассмотреть один из герметичных типов.
Избегайте использования силиконовых смол рядом с реле, потому что это может привести к выходу из строя контакта. (Это также относится к реле с пластиковым уплотнением.)
При подключении катушек поляризованных реле проверьте полярность катушек (+, -) на внутренней схеме подключения (Схема).Если выполнено какое-либо неправильное подключение, это может вызвать неожиданную неисправность, например, чрезмерный нагрев, огонь и тд, и схемы не работают.
Избегайте подачи напряжения на установленную катушку и катушку сброса одновременно.
Для правильного использования требуется, чтобы на катушке подавалось номинальное напряжение. Используйте прямоугольные волны для катушек постоянного тока и синусоидальные волны для катушек переменного тока.
Убедитесь, что подаваемое напряжение катушки не превышает максимально допустимого напряжения.
Номинальная коммутируемая мощность и срок службы приведены только для справки.Физические явления в контактах и срок службы контактов сильно различаются в зависимости от от типа нагрузки и условий эксплуатации. Поэтому обязательно внимательно проверяйте тип нагрузки и условия эксплуатации перед использованием.
Не превышайте допустимые значения температуры окружающей среды, указанные в каталоге.
Используйте флюсовый или герметичный тип, если будет использоваться автоматическая пайка.
Хотя реле экологически герметичного типа (пластиковое герметичное и т. Д.)) можно чистить, Избегайте погружения реле в холодную жидкость (например, в чистящий растворитель) сразу после пайки. Это может ухудшить герметичность.
Реле клеммного типа для поверхностного монтажа является герметичным и может очищаться погружением. Используйте чистую воду или чистящий растворитель на спиртовой основе.
Рекомендуется очистка методом кипячения (Температура очищающей жидкости должна быть 40 ° C или ниже). Избегайте ультразвуковой очистки реле. Использование ультразвуковой очистки может вызвать обрыв катушки или небольшое залипание контактов из-за ультразвуковой энергии.
Избегайте сгибания клемм, так как это может привести к неисправности.
В качестве ориентира используйте монтажное давление Faston от 40 до 70 Н {4 до 7 кгс} для реле с лепестковыми выводами.
Для правильного использования прочтите основной текст.

Применение номинального напряжения является основным требованием для точной работы реле. Хотя реле будет работать, если приложенное напряжение превышает напряжение срабатывания, требуется, чтобы на катушку подавалось только номинальное напряжение без учета изменений сопротивления катушки и т. Д., из-за различий в типе источника питания, колебаний напряжения и повышения температуры.
Также необходимо соблюдать осторожность, потому что могут возникнуть такие проблемы, как короткое замыкание слоев и выгорание в катушке, если приложенное напряжение превышает максимальное значение, которое может применяться непрерывно. В следующем разделе содержатся меры предосторожности относительно входа катушки. Пожалуйста, обратитесь к нему, чтобы избежать проблем.

1. Основные меры предосторожности при обращении с катушкой

Тип работы переменного тока

Для работы реле переменного тока источником питания почти всегда является коммерческая частота (50 или 60 Гц) со стандартными напряжениями 6, 12, 24, 48, 100 и 200 В переменного тока.Из-за этого, когда напряжение отличается от стандартного, продукт является предметом особого заказа, и факторы цены, доставки и стабильности характеристик могут создавать неудобства. По возможности следует выбирать стандартные напряжения.
Кроме того, для типа переменного тока, потери сопротивления затеняющей катушки, потери на вихревые токи магнитной цепи и выход с гистерезисными потерями, и из-за более низкого КПД катушки обычно превышение температуры выше, чем для типа постоянного тока.
Кроме того, поскольку гудение возникает при напряжении ниже срабатывания и выше номинального напряжения, необходимо соблюдать осторожность в отношении колебаний напряжения источника питания.
Например, в случае запуска двигателя, если напряжение источника питания падает, и во время гудения реле, если оно возвращается в восстановленное состояние, контакты подвергаются ожогу и сварке, с возникновением ложного срабатывания. самоподдерживающееся состояние.
Для типа переменного тока во время работы присутствует пусковой ток (для изолированного состояния якоря полное сопротивление низкое, а ток превышает номинальный ток; для закрепленного состояния якоря полное сопротивление высокое и номинальное значение протекающего тока), поэтому в случае параллельного подключения нескольких реле необходимо учитывать потребляемую мощность.

Тип работы постоянного тока

Для работы реле постоянного тока существуют стандарты для напряжения и тока источника питания, при этом стандарты постоянного напряжения установлены на 5, 6, 12, 24, 48 и 100 В, но в отношении тока значения, выраженные в каталогах в миллиамперах пусковой ток.
Однако, поскольку это значение тока срабатывания является не более чем гарантией того, что якорь практически не перемещается, необходимо учитывать изменение напряжения питания и значений сопротивления, а также увеличение сопротивления катушки из-за повышения температуры. наихудшее состояние работы реле, заставляя считать текущее значение равным 1.В 5–2 раза больше тока срабатывания. Кроме того, из-за широкого использования реле в качестве ограничивающих устройств вместо счетчиков как напряжения, так и тока, а также из-за постепенного увеличения или уменьшения тока, подаваемого на катушку, вызывающего возможную задержку движения контактов, существует вероятность того, что назначенная управляющая способность может не быть удовлетворена. При этом необходимо проявлять осторожность. Сопротивление обмотки реле постоянного тока изменяется в зависимости от температуры окружающей среды, а также от собственного тепловыделения примерно на 0.4% / ° C, и, соответственно, при повышении температуры из-за увеличения срабатывания и отпускания напряжения требуется осторожность. (Однако для некоторых поляризованных реле эта скорость изменения значительно меньше.)

2. Источник питания для входа катушки

Напряжение питания катушки переменного тока

Для стабильной работы реле напряжение включения должно находиться в диапазоне +10% / – 15% от номинального напряжения. Однако необходимо, чтобы форма волны напряжения, приложенного к катушке, была синусоидальной.Нет проблем, если источником питания является коммерческий источник питания, но когда используется стабилизированный источник питания переменного тока, возникает искажение формы сигнала из-за этого оборудования, и существует возможность ненормального перегрева. С помощью затеняющей катушки для катушки переменного тока гудение прекращается, но с искаженной формой волны эта функция не отображается. На рисунке 1 ниже показан пример искажения формы сигнала.
Если источник питания для рабочей цепи реле подключен к той же линии, что и двигатели, соленоиды, трансформаторы и другие нагрузки, при работе этих нагрузок напряжение в сети падает, и из-за этого контакты реле подвергаются воздействию вибрации и последующие ожоги.В частности, если используется трансформатор небольшого типа и его мощность не имеет запаса прочности, при наличии длинной проводки или в случае использования в быту или небольшом магазине, где проводка тонкая, необходимо принять меры предосторожности, потому что нормальных колебаний напряжения в сочетании с другими факторами. При возникновении неисправности следует провести обследование ситуации с напряжением с помощью синхроскопа или аналогичных средств и принять необходимые контрмеры, и вместе с этим определить, следует ли использовать специальное реле с подходящими характеристиками возбуждения или выполнить аварийное отключение. изменение в цепи постоянного тока, как показано на рис.2, в который вставлен конденсатор для поглощения колебаний напряжения. В частности, когда используется магнитный переключатель, поскольку нагрузка становится такой же, как у двигателя, в зависимости от применения, следует попробовать и исследовать разделение рабочей цепи и силовой цепи.

Источник питания для входа постоянного тока

Мы рекомендуем, чтобы напряжение, подаваемое на оба конца катушки в реле постоянного тока, находилось в пределах ± 5% от номинального напряжения катушки.
В качестве источника питания для реле постоянного тока используется батарея или схема полуволнового или двухполупериодного выпрямителя со сглаживающим конденсатором. Характеристики напряжения возбуждения реле будут меняться в зависимости от типа источника питания, и поэтому для отображения стабильных характеристик наиболее желательным методом является идеальный постоянный ток.
В случае пульсации, включенной в источник питания постоянного тока, особенно в случае схемы полуволнового выпрямителя со сглаживающим конденсатором, если емкость конденсатора слишком мала из-за влияния пульсации, возникает гудение и неудовлетворительное состояние производится.
Для конкретной схемы, которая будет использоваться, абсолютно необходимо подтвердить характеристики.
Необходимо рассмотреть возможность использования источника постоянного тока с пульсацией менее 5%. Также обычно следует подумать о следующем.

1. Для реле шарнирного типа нельзя использовать однополупериодный выпрямитель, если вы не используете сглаживающий конденсатор. Для правильного использования необходимо оценить пульсацию и характеристики.
2.Для реле шарнирного типа существуют определенные приложения, которые могут или не могут использовать сам по себе двухполупериодный выпрямитель. Пожалуйста, уточняйте технические характеристики у оригинального производителя.
3. Напряжение на катушке и падение напряжения
Ниже показана схема, управляемая одним и тем же источником питания (батареей и т. Д.) Как для катушки, так и для контакта.
Электрический срок службы зависит от падения напряжения в катушке при включении нагрузки.
Убедитесь, что на катушку подается фактическое напряжение при фактической нагрузке.

3. Максимально допустимое напряжение и превышение температуры

При правильном использовании необходимо, чтобы на катушке подавалось номинальное напряжение катушки. Однако обратите внимание, что если напряжение больше или равно максимальному продолжительному напряжению Давление на катушку может привести к возгоранию катушки или короткому замыканию ее слоев из-за повышения температуры.Кроме того, не превышайте допустимый диапазон температуры окружающей среды, указанный в каталоге.

Максимальное длительное напряжение

Помимо обеспечения стабильности работы реле, максимальное непрерывное напряжение сжатой катушки является важным ограничением для предотвращения о таких проблемах, как термическое повреждение или деформация изоляционного материала, или возникновение опасности возгорания.
При фактическом использовании с изоляцией E-типа при температуре окружающей среды 40 ° C, предел повышения температуры 80 ° C считается разумным в соответствии с методом сопротивления.Однако при соблюдении Закона о безопасности электроприборов и материалов эта температура становится 75 ° C.

Повышение температуры из-за импульсного напряжения

Когда используется импульсное напряжение со временем включения менее 2 минут, повышение температуры катушки никак не связано со временем включения. Это зависит от отношения времени включения к времени выключения, и по сравнению с протеканием постоянного тока она довольно мала.
В этом отношении различные реле практически одинаковы.

Текущее время прохождения	%
Для непрерывного прохода	Значение превышения температуры составляет 100%
ВКЛ: ВЫКЛ = 3: 1	Около 80%
ВКЛ: ВЫКЛ = 1: 1	Около 50%
ВКЛ: ВЫКЛ = 1: 3	Около 35%

Изменение рабочего напряжения из-за повышения температуры катушки (горячий старт)

В реле постоянного тока, после непрерывного прохождения тока в катушке, если ток выключен, то сразу же снова включается, из-за повышения температуры в катушке рабочее напряжение станет несколько выше.Кроме того, это будет то же самое, что использовать его в атмосфере с более высокой температурой.
Отношение сопротивления / температуры для медного провода составляет около 0,4% для 1 ° C, и с этим соотношением сопротивление катушки увеличивается. То есть, чтобы реле сработало, необходимо, чтобы напряжение было выше рабочего напряжения и рабочее напряжение повышается в соответствии с увеличением значения сопротивления. Однако для некоторых поляризованных реле эта скорость изменения значительно меньше.

4.Приложенное напряжение катушки и время срабатывания

В случае работы на переменном токе время срабатывания сильно варьируется в зависимости от точки фазы, в которой переключатель включается для возбуждения катушки, и выражается как определенный диапазон, но для миниатюрных типов это в большинстве случаев. часть 1/2 цикла. Однако для реле довольно большого типа, где дребезг велик, время срабатывания составляет от 7 до 16 мсек, с временем срабатывания порядка от 9 до 18 мсек. время быстрое, но если оно слишком быстрое, время дребезга контакта «Форма А» увеличивается.Имейте в виду, что условия нагрузки (в частности, при большом пусковом токе или нагрузке, близкой к номинальной) могут привести к сокращению срока службы и незначительному свариванию.

5. лотковые цепи (байпасные цепи)

В случае построения схемы последовательности из-за байпасного потока или альтернативной маршрутизации необходимо следить за тем, чтобы не было ошибочной или ненормальной работы. Чтобы понять это условие при подготовке цепей последовательности, как показано на рис.4, где 2 строки записаны как линии источника питания, верхняя линия всегда (+), а нижняя линия (-) (когда цепь переменного тока, применяется то же самое). Соответственно, сторона (+) обязательно является стороной для контактных соединений (контакты для реле, таймеров, концевых выключателей и т. Д.), А сторона (-) – это сторона цепи нагрузки (катушка реле, катушка таймера, катушка магнита, соленоид. катушка, мотор, лампа и т. д.).
На рис. 5 показан пример паразитных цепей. На рис. 5 (a) при замкнутых контактах A, B и C после срабатывания реле R ₁, R ₂ и R ₃, если контакты B и C разомкнуты, имеется последовательная цепь через A, R ₁, R ₂ и R ₃, и реле будут гудеть и иногда не переходить в состояние отключения.
Подключения, показанные на Рис. 5 (b), выполнены правильно. Кроме того, что касается цепи постоянного тока, поскольку она проста с помощью диода для предотвращения паразитных цепей, следует применять правильное применение.

6. Постепенное увеличение напряжения на катушке и цепь самоубийства

Когда напряжение, подаваемое на катушку, увеличивается медленно, операция переключения реле нестабильна, контактное давление падает, дребезг контактов увеличивается, и возникает нестабильное состояние контакта.Этот метод подачи напряжения на катушку использовать не следует, и следует рассмотреть способ подачи напряжения на катушку (использование схемы переключения). Кроме того, в случае реле с фиксацией, использующих контакты «собственной формы B», используется метод цепи собственной катушки для полного прерывания, но из-за возможности развития неисправности следует проявлять осторожность.
Схема, показанная на рис. 6, вызывает синхронизацию и последовательную работу с использованием реле герконового типа, но это не лучший пример со смесью постепенного увеличения приложенного напряжения для катушки и схемы самоубийства.В части синхронизации для реле R ₁, когда время ожидания истекло, возникает дребезжание, вызывающее проблемы. В первоначальном тесте (пробное производство) он показывает удовлетворительную работу, но по мере увеличения количества операций почернение контактов (карбонизация) плюс дребезжание реле создают нестабильность в работе.

7. синхронизация фаз при переключении нагрузки переменного тока

Если переключение контактов реле синхронизировано с фазой питания переменного тока, может произойти сокращение электрического срока службы, сварные контакты или явление блокировки (неполное размыкание) из-за переноса материала контакта.Поэтому проверяйте реле, пока оно работает в реальной системе. При управлении реле с таймерами, микрокомпьютерами, тиристорами и т. Д. Возможна синхронизация с фазой питания.

8. Ошибочная работа из-за индуктивных помех

Для длинных проводов, когда линия для цепи управления и линия для подачи электроэнергии используют один кабелепровод, индукционное напряжение, вызванное индукцией от линии питания, будет подаваться на рабочую катушку независимо от того, подается ли управляющий сигнал. выключенный.В этом случае реле и таймер не могут вернуться в исходное состояние. Следовательно, при прокладке проводов на большом расстоянии помните, что наряду с индуктивными помехами сбой соединения может быть вызван проблемой с распределительной способностью, или устройство может выйти из строя из-за воздействия внешних скачков напряжения, например, вызванных молнией.

9. Долгосрочная токонесущая

Цепь, которая будет непрерывно проводить ток в течение длительных периодов времени. без переключения реле.(цепи для аварийных ламп, сигнальных устройств и проверка ошибок, которая, например, восстанавливается только при неисправности и выводе предупреждений с контактами формы B)
Непрерывный, длительный ток, подаваемый на катушку, способствует ухудшению изоляции катушки. и характеристики за счет нагрева самого змеевика. Для таких схем, используйте реле с магнитной фиксацией. Если вам нужно использовать одно стабильное реле, используйте реле герметичного типа, на которое непросто влияют условия окружающей среды, и обеспечивайте отказоустойчивость схемотехника, учитывающая возможность выхода из строя или размыкания контактов.

10.Использование при нечастом переключении

Пожалуйста, проводите периодические проверки контактной проводимости, если частота переключения составляет один или меньше раз в месяц.
Если переключение контактов не происходит в течение длительного времени, на контактных поверхностях может образоваться органическая мембрана, что приведет к нестабильности контакта.

11.Относительно электролитической коррозии катушек

В случае схем катушек сравнительно высокого напряжения, когда такие реле используются в атмосфере с высокой температурой и высокой влажностью или при непрерывном прохождении тока, можно сказать, что коррозия является результатом возникновения электролитической коррозии.Из-за возможности возникновения обрыва цепи следует обратить внимание на следующие моменты.

1. Сторона (+) источника питания должна быть подключена к шасси. (См. Рис. 8) (Общий для всех реле)
2. В случае неизбежного заземления стороны (-) или в случае, когда заземление невозможно.
(1) Вставьте контакты (или переключатель) в сторону (+) источника питания. (См. Рис. 9) (Общий для всех реле)
(2) Если заземление не требуется, подключите клемму заземления к (+) стороне катушки.(См. Рис.10) (NF и NR с клеммой заземления)
3. Когда (-) сторона источника питания заземлена, всегда избегайте перекрещивания контактов (и переключателей) на (-) стороне. (См. Рис.11) (Общий для всех реле)
4. В случае реле с клеммой заземления, когда клемма заземления не считается эффективной, отсутствие подключения к земле играет важную роль в качестве метода предотвращения электролитической коррозии.

Примечание. Обозначение на чертеже указывает на вставку изоляции между железным сердечником и корпусом.В реле, где имеется клемма заземления, железный сердечник можно заземлить непосредственно на шасси, но из-за электролитической коррозии более целесообразно не выполнять подключение.

КОНТАКТ

Контакты – важнейшие элементы конструкции реле. На характеристики контактов заметно влияют материал контакта, а также значения напряжения и тока, подаваемые на контакты (в частности, формы сигналов напряжения и тока во время включения и отключения), тип нагрузки, частота переключения, окружающая атмосфера, форма контакта. , скорость переключения контактов и дребезга.
Из-за переноса контактов, сварки, аномального износа, увеличения контактного сопротивления и различных других повреждений, которые приводят к неправильной работе, следующие пункты требуют тщательного изучения.

*	Мы рекомендуем вам проверить в одном из наших офисов продаж.

1. Основные меры предосторожности при контакте

Напряжение

Когда в цепь включена индуктивность, в качестве напряжения контактной цепи генерируется довольно высокая противоэдс, и поскольку, в пределах значения этого напряжения, энергия, приложенная к контактам, вызывает повреждение с последующим износом контактов и переносом контактов, поэтому необходимо соблюдать осторожность в отношении управляющей способности.В случае постоянного тока нет точки нулевого тока, как в случае с переменным током, и, соответственно, после того, как возникла катодная дуга, поскольку ее трудно погасить, увеличенное время дуги является основной причиной. Кроме того, из-за фиксированного направления тока явление смещения контактов, как отдельно отмечено ниже, возникает в связи с износом контактов. Обычно приблизительная контрольная мощность указывается в каталогах или аналогичных технических паспортах, но одного этого недостаточно.Со специальными контактными цепями для каждого отдельного случая производитель либо оценивает, исходя из прошлого опыта, либо проводит испытания в каждом случае. Кроме того, в каталогах и аналогичных технических паспортах упомянутая управляющая способность ограничена резистивной нагрузкой, но для этого класса реле указано широкое значение, и обычно допустимую нагрузку по току следует рассматривать как таковую для цепей 125 В переменного тока. .
Минимальные допустимые нагрузки указаны в каталоге; однако они приведены только в качестве ориентира для нижнего предела, который может переключать реле, и не являются гарантированными значениями.
Уровень надежности этих значений зависит от частоты коммутации, условий окружающей среды, изменения желаемого контактного сопротивления и абсолютного значения.
Используйте реле с контактами AgPd, если требуется точный аналоговый контроль нагрузки или контактное сопротивление не более 100 мОм (для измерений, беспроводных приложений и т. Д.).

Текущий

Существенное влияние оказывает ток как во время замыкания, так и во время размыкания контактной цепи.Например, когда нагрузкой является двигатель или лампа, в зависимости от пускового тока во время замыкания цепи, износ контактов и степень передачи контактов увеличиваются, а контактная сварка и перенос контактов делают разделение контактов невозможным.

2. Характеристики обычных контактных материалов

Характеристики контактных материалов приведены ниже. Обращайтесь к ним при выборе реле.

Контактный материал	Ag (серебро)	Электропроводность и теплопроводность – самые высокие из всех металлов.Обладает низким контактным сопротивлением, недорогой и широко используется. Недостатком является то, что он легко образует сульфидную пленку в сульфидной атмосфере. Требуется осторожность при низком напряжении и низком уровне тока.
	AgSnO ₂ (серебро-олово)	Обладает превосходной сварочной стойкостью; однако, как и в случае с Ag, он легко образует сульфидную пленку в сульфидной атмосфере.
	AgW (серебро-вольфрам)	Твердость и температура плавления высокие, устойчивость к дуге отличная и высокая устойчивость к переносу материала.Однако требуется высокое контактное давление. Кроме того, контактное сопротивление относительно высокое, а устойчивость к коррозии оставляет желать лучшего. Также есть ограничения на обработку и установку на контактные пружины.
	AgNi (серебро-никель)	Равно по электропроводности серебра. Отличное сопротивление дуге.
	AgPd (серебро-палладий)	Обладает высокой устойчивостью к коррозии и сульфидированию при комнатной температуре; однако в контурах низкого уровня он легко поглощает органические газы и образует полимеры.Следует использовать золотое покрытие или другие меры для предотвращения накопления такого полимера.
Поверхность	Правовое покрытие (родий)	Сочетает в себе отличную коррозионную стойкость и твердость. В качестве гальванических контактов используются при относительно небольших нагрузках. В атмосфере органического газа необходимо соблюдать осторожность, поскольку могут образовываться полимеры. Поэтому он используется в реле с герметичным уплотнением (герконовые реле и т. Д.).
	Au плакированный (плакированный золотом)	Au, обладающий превосходной коррозионной стойкостью, наплавлен на основной металл.Особые характеристики – равномерная толщина и отсутствие проколов. Очень эффективен, особенно при низких нагрузках в относительно неблагоприятных атмосферных условиях. Часто бывает трудно реализовать плакированные контакты в существующих реле из-за конструкции и установки.
	Покрытие золотом (позолота)	Эффект аналогичен алюминиевому покрытию. В зависимости от используемого процесса нанесения покрытия очень важен надзор, так как существует вероятность появления точечных отверстий и трещин. Относительно легко применить золочение в существующих реле.
	Вспышка золотом (тонкопленочное золотое покрытие) от 0,1 до 0,5 мкм	Назначение – защита основного металла контактов при хранении переключателя или устройства со встроенным переключателем. Однако определенная степень устойчивости контактов может быть получена даже при переключении нагрузок.

3. Защита от прикосновения

Счетчик ЭДС

При переключении индуктивных нагрузок с помощью реле постоянного тока, таких как цепи реле, двигатели постоянного тока, муфты постоянного тока и соленоиды постоянного тока, всегда важно поглощать скачки напряжения (например.грамм. с диодом) для защиты контактов.
Когда эти индуктивные нагрузки отключены, возникает противоэдс от нескольких сотен до нескольких тысяч вольт, что может серьезно повредить контакты и значительно сократить срок службы. Если ток в этих нагрузках относительно невелик и составляет около 1 А или меньше, противо-ЭДС вызовет зажигание тлеющего или дугового разряда. Разряд разлагает органические вещества, содержащиеся в воздухе, и вызывает образование черных отложений (оксидов, карбидов) на контактах. Это может привести к выходу из строя контакта.

Пример счетчика ЭДС и фактического измерения

На рис. 12 (a) противоэдс (e = -L di / dt) с крутой формой волны генерируется через катушку с полярностью, показанной на рис. 12 (b), в момент отключения индуктивной нагрузки. Счетчик ЭДС проходит по линии питания и достигает обоих контактов.
Обычно критическое напряжение пробоя диэлектрика при стандартной температуре и давлении воздуха составляет от 200 до 300 вольт.Следовательно, если противоэдс превышает это значение, на контактах возникает разряд для рассеивания энергии (1 / 2Li ²)
, накопленной в катушке. По этой причине желательно поглощать противоэдс до 200 В или меньше.

Явление переноса материала

Передача материала контактов происходит, когда один контакт плавится или закипает, и материал контакта переходит на другой контакт. По мере увеличения количества переключений появляются неровные контактные поверхности, такие как те, что показаны на рис.13. Через некоторое время неровные контакты замыкаются, как если бы они были сварены вместе. Это часто происходит в цепях, где в момент замыкания контактов возникают искры, например, когда постоянный ток велик для индуктивных или емкостных нагрузок постоянного тока или когда большой пусковой ток (несколько ампер или несколько десятков ампер).
Цепи защиты контактов и контактные материалы, устойчивые к переносу материала, такие как AgSnO ₂, AgW или AgCu, используются в качестве контрмер. Обычно на катоде появляется вогнутое образование, а на аноде – выпуклое образование.Для емкостных нагрузок постоянного тока (от нескольких ампер до нескольких десятков ампер) всегда необходимо проводить фактические подтверждающие испытания.

Схема защиты контактов

Использование контактных защитных устройств или схем защиты может снизить противоэдс до низкого уровня. Однако учтите, что неправильное использование приведет к нежелательному эффекту. Типовые схемы защиты контактов приведены в таблице ниже.
(G: хорошо, NG: плохо, C: осторожно)

Избегайте использования схем защиты, показанных на рисунках справа. Хотя индуктивные нагрузки постоянного тока обычно труднее переключать, чем резистивные нагрузки, использование соответствующей схемы защиты повысит характеристики до уровня резистивных нагрузок.

Хотя чрезвычайно эффективен для гашения дуги при размыкании контактов, контакты подвержены свариванию, так как энергия накапливается в C, когда контакты размыкаются, и ток разряда течет из C, когда контакты замыкаются.

Хотя чрезвычайно эффективен для гашения дуги при размыкании контактов, контакты подвержены свариванию, поскольку при замыкании контактов зарядный ток течет к C.

Установка защитного устройства

В реальной схеме необходимо найти защитное устройство (диод, резистор, конденсатор, варистор и т. Д.).) в непосредственной близости от нагрузки или контакта. Если оно расположено слишком далеко, эффективность защитного устройства может снизиться. Ориентировочно расстояние должно быть в пределах 50 см.

Аномальная коррозия при высокочастотном переключении нагрузок постоянного тока (образование искры)

Если, например, клапан постоянного тока или сцепление включается с высокой частотой, может образоваться сине-зеленая ржавчина. Это происходит из-за реакции азота и кислорода в воздухе, когда во время переключения возникают искры (дуговые разряды).Следовательно, необходимо соблюдать осторожность в цепях, в которых искры возникают с высокой частотой.

4. Меры предосторожности при использовании контактов

Подключение нагрузки и контактов

Подключите нагрузку к одной стороне источника питания, как показано на рис. 14 (a). Подключите контакты к другой стороне. Это предотвращает образование высокого напряжения между контактами. Если контакты подключены к обеим сторонам источника питания, как показано на Рис. 14 (b), существует риск короткого замыкания источника питания при коротком замыкании относительно близких контактов.

Эквивалент резистора

Поскольку уровни напряжения на контактах, используемых в слаботочных цепях (сухих цепях), низкие, результатом часто является плохая проводимость. Одним из способов повышения надежности является добавление фиктивного резистора параллельно нагрузке, чтобы намеренно увеличить ток нагрузки, достигающий контактов.

Избегайте замыканий между контактами формы A и B

1.Зазор между контактами формы A и B в компактных элементах управления небольшой. Следует учитывать возникновение короткого замыкания из-за дуги.
2. Даже если три контакта Н.З., Н.О. и COM соединены таким образом, что они закорачивают, цепь никогда не должна быть спроектирована так, чтобы допускать возможность возгорания или создания сверхтока.
3. Запрещается проектировать цепь прямого и обратного вращения двигателя с переключением контактов формы A и B.

Плохой пример использования форм A и B

Короткое замыкание между разными электродами

Хотя существует тенденция к выбору миниатюрных компонентов управления из-за тенденции к миниатюризации электрических блоков управления, необходимо соблюдать осторожность при выборе типа реле в цепях, где между электродами в многополюсном реле прикладываются разные напряжения, особенно при переключении. две разные схемы питания.Это не проблема, которую можно определить по схемам последовательности. Необходимо проверить конструкцию самого элемента управления и обеспечить достаточный запас прочности, особенно в отношении утечки тока между электродами, расстояния между электродами, наличия барьера и т. Д.

Тип нагрузки и пусковой ток

Тип нагрузки и характеристики ее пускового тока, а также частота коммутации являются важными факторами, вызывающими контактную сварку.В частности, для нагрузок с пусковыми токами измерьте установившееся состояние и пусковой ток.
Затем выберите реле с достаточным запасом прочности. В таблице справа показано соотношение между типичными нагрузками и их пусковыми токами.
Кроме того, проверьте фактическую полярность, поскольку, в зависимости от реле, на срок службы электрической части влияет полярность COM и NO.

Вид нагрузки	Пусковой ток
Резистивная нагрузка	Устойчивый ток
Соленоид нагрузки	От 10 до 20 раз больше установившегося тока
Нагрузка двигателя	В 5-10 раз больше установившегося тока
Нагрузка лампы накаливания	От 10 до 15 раз больше установившегося тока
Нагрузка ртутной лампы	Прибл.В 3 раза выше установившегося тока
Нагрузка натриевой лампы	От 1 до 3 раз больше установившегося тока
Емкостная нагрузка	От 20 до 40 раз больше установившегося тока
Нагрузка трансформатора	От 5 до 15 раз больше установившегося тока

Волна и время пускового тока нагрузки

(1) Нагрузка лампы накаливания

Пусковой ток / номинальный ток: i / i _o ≒ 10-15 раз

(2) Нагрузка ртутной лампы i / i _o ≒ 3 раза

Газоразрядная трубка, трансформатор, дроссельная катушка, конденсатор и т. Д., объединены в общие цепи газоразрядных ламп. Обратите внимание, что пусковой ток может быть от 20 до 40 раз, особенно если полное сопротивление источника питания низкое в типе с высоким коэффициентом мощности.

(3) Нагрузка люминесцентной лампы i / i _o ≒ 5-10 раз

(4) Нагрузка двигателя i / i _o ≒ 5-10 раз

Условия становятся более суровыми, если выполняется заглушка или толчкование, поскольку переходы между состояниями повторяются.
При использовании реле для управления двигателем постоянного тока и тормозом импульсный ток во включенном состоянии, нормальный ток и ток отключения во время торможения различаются в зависимости от того, является ли нагрузка на двигатель свободной или заблокированной. В частности, с неполяризованными реле, при использовании контакта “от b” или “от контакта” для тормоза двигателя постоянного тока, на механический срок службы может влиять ток тормоза. Поэтому, пожалуйста, проверьте ток при фактической нагрузке.

(5) Нагрузка на соленоид i / i _o ≒ 10-20 раз

Обратите внимание: поскольку индуктивность велика, дуга длится дольше при отключении питания.Контакт может легко изнашиваться.

(6) Нагрузка на электромагнитный контакт i / i _o ≒ от 3 до 10 раз

(7) Емкостная нагрузка i / i _o ≒ от 20 до 40 раз

При использовании длинных проводов

Если в цепи контактов реле должны использоваться длинные провода (от 100 до 300 м), пусковой ток может стать проблемой из-за паразитной емкости, существующей между проводами.Добавьте резистор (примерно от 10 до 50 Ом) последовательно с контактами.

Электрическая долговечность при высоких температурах

Проверьте фактические условия использования, так как использование при высоких температурах может повлиять на электрическую долговечность.

Блокировочные реле поставляются с завода в состоянии сброса. Удар по реле во время транспортировки или установки может привести к его переходу в установленное состояние.Поэтому рекомендуется использовать реле в цепи, которая инициализирует реле в требуемое состояние (установка или сброс) при каждом включении питания.
Избегайте подачи напряжения на установленную катушку и катушку сброса одновременно.
Подключите диод, как показано, поскольку фиксация может быть нарушена при использовании реле в следующих цепях.
Если установочные катушки или катушки сброса должны быть соединены вместе параллельно, подключите диод последовательно к каждой катушке. Рис.16 (а), (б)

Кроме того, если заданная катушка реле и катушка сброса другого реле подключены параллельно, подключите диод к катушкам последовательно.Рис.16 (c)

Если установленная катушка или катушка сброса должны быть подключены параллельно с индуктивной нагрузкой (например, другой катушкой электромагнитного реле, двигателем, трансформатором и т. Д.), Подключите диод к установленной катушке или катушке сброса последовательно. Рис.16 (d)

Используйте диод, имеющий достаточный запас прочности для повторяющихся приложений обратного постоянного напряжения и пикового обратного напряжения и имеющий средний выпрямленный ток, превышающий или равный току катушки.

Избегайте применений, в которых часто возникают скачки напряжения в электросети.
Избегайте использования следующей схемы, поскольку самовозбуждение на контактах будет препятствовать нормальному состоянию удержания.

Четырехконтактное фиксирующее реле

В схеме с двумя катушками с фиксацией, как показано ниже, одна клемма на одном конце установочной катушки и одна клемма на одном конце катушки сброса соединены совместно, и напряжения одинаковой полярности прикладываются к другой стороне для операций установки и сброса.В схеме этого типа закоротите 2 контакта реле, как указано в следующей таблице. Это помогает поддерживать высокую изоляцию между двумя обмотками.

Тип реле		Терминалы №
DS	1c	–
DS	2c	15 и 16
СТ		*
СП		2 и 4

Реле Реле

*	* ST сконструированы таким образом, что катушка настройки и катушка сброса разделены для обеспечения высокого сопротивления изоляции.
*	DSP, TQ, S неприменимы из-за полярности.

Минимальная ширина импульса

В качестве ориентира задайте минимальную длительность импульса для установки или сброса фиксирующего реле. по крайней мере, в 5 раз превышающее установленное время или время сброса каждого продукта, и подайте номинальное напряжение прямоугольной формы. Также проверьте работу. Поинтересуйтесь, если вы не можете получить ширину импульса не менее 5 раз. установленное (сброс) время.Также обращайтесь по поводу конденсаторного привода.

Индукционное напряжение с двумя катушками-защелками

Каждая катушка в двухкатушечном реле-защелке намотана с установленной катушкой и катушкой сброса. на тех же железных сердечниках.
Соответственно, при подаче напряжения на обратной стороне катушки создается индукционное напряжение. и отключите каждую катушку.
Хотя величина индукционного напряжения примерно такая же, как номинальное напряжение реле, вы должны быть осторожны с обратным напряжением смещения при управлении транзисторами.

1. Температура и атмосфера окружающей среды

Убедитесь, что температура окружающей среды при установке не превышает значения, указанного в каталоге. Кроме того, для использования в атмосфере с пылью, сернистыми газами (SO ₂, H ₂ S) или органическими газами следует рассмотреть вариант с защитой от окружающей среды (тип с пластиковым уплотнением).

2. силиконовый

Когда источник силиконовых веществ (силиконовый каучук, силиконовое масло, силиконовые материалы для покрытия и силиконовые наполнители и т. д.) используется вокруг реле, может образовываться силиконовый газ (низкомолекулярный силоксан и т. д.). Этот силиконовый газ может проникнуть внутрь реле.
Когда реле остается и используется в этом состоянии, силиконовый компаунд может прилипнуть к контактам реле, что может привести к выходу из строя контакта.
Не используйте вокруг реле какие-либо источники силиконового газа (включая пластиковые уплотнения).

3. NOx поколения

Когда реле используется в атмосфере с высокой влажностью для переключения нагрузки который легко создает дугу, NOx, создаваемый дугой, и поглощенная вода извне реле объединяются для производства азотной кислоты.Это разъедает внутреннюю металлические детали и отрицательно сказываются на работе.
Избегайте использования при относительной влажности окружающей среды 85% или выше (при 20 ° C).
Если использование при высокой влажности неизбежно, обратитесь к нашему торговому представителю.

4. Вибрация и удары

Если реле и магнитный переключатель установлены рядом друг с другом на одной пластине, контакты реле могут на мгновение отделиться от удара, производимого при срабатывании магнитного переключателя, и привести к неправильной работе.Меры противодействия включают установку их на отдельные пластины, использование резинового листа для поглощения удара и изменение направления удара на перпендикулярный угол. Кроме того, если реле будет постоянно подвергаться вибрации (поезда и т. Д.), Не используйте его с розеткой. Рекомендуем припаивать непосредственно к клеммам реле.

5 Влияние внешних магнитных полей

Если рядом расположен магнит или постоянный магнит в любом другом крупном реле, трансформаторе или динамике, характеристики реле могут измениться, что может привести к неправильной работе.Влияние зависит от силы магнитного поля, и его следует проверять при установке.

6. Условия использования, хранения и транспортировки

Во время использования, хранения или транспортировки избегайте мест, подверженных воздействию прямых солнечных лучей. и поддерживать нормальные условия температуры, влажности и давления.
Допустимые спецификации для сред, подходящих для использования, хранения и транспортировки приведены ниже.

Конденсация

Конденсация возникает при резком падении температуры окружающей среды. от высокой температуры и влажности, или реле и микроволновое устройство внезапно переключаются из-под низкой температуры окружающей среды к высокой температуре и влажности.Конденсация вызывает такие сбои, как ухудшение изоляции, отсоединение проводов, ржавчина и т. д.
Panasonic Corporation не гарантирует отказы, вызванные конденсатом.
Теплопроводность оборудования может ускорить охлаждение самого устройства, и может произойти конденсация. Пожалуйста, проведите оценку продукта в наихудших условиях фактического использования. (Особое внимание следует обращать на близкие к устройству детали, нагревающиеся при высокой температуре. Также учтите, что внутри устройства может образоваться конденсат.)

Обледенение

Конденсат или другая влага может замерзнуть на реле. когда температура становится ниже 0 ° C.
Обледенение вызывает заедание подвижной части, задержка срабатывания и нарушение проводимости контакта и т. д.
Panasonic Corporation не гарантирует отказы, вызванные обледенением.
Теплопроводность оборудования может ускорить охлаждение самого реле. и может произойти обледенение.
Пожалуйста, проведите оценку продукта в наихудших условиях фактического использования.

Низкая температура и низкая влажность

Пластмасса становится хрупкой, если выключатель подвергается воздействию низкой температуры, среда с низкой влажностью в течение длительного времени.

Высокая температура и высокая влажность

Хранение в течение длительного времени (включая периоды транспортировки) при высокой температуре или высокой влажности или в атмосфере с органическими газами или сульфидные газы могут вызвать образование сульфидной или оксидной пленки на поверхностях контактов и / или это может мешать работе.
Проверьте атмосферу, в которой должны храниться и транспортироваться устройства.

Пакет

Что касается используемого формата упаковки, приложите все усилия, чтобы избежать воздействия влаги, органических газов и сульфидных газов до абсолютного минимума.

Требования к хранению

Так как клеммы для поверхностного монтажа чувствительны к влажности Он упакован в герметично закрывающуюся влагостойкую упаковку. Однако при хранении обратите внимание на следующее.

7. Вибрация, удары и давление при транспортировке

При транспортировке, если к устройству, в котором установлено реле, приложена сильная вибрация, удар или большой вес, может произойти функциональное повреждение. Поэтому, пожалуйста, упакуйте таким образом, чтобы использовать амортизирующий материал и т. Д., Чтобы не превышался допустимый диапазон вибрации и ударов.

Что такое реле, его функции, типы и схема подключения реле

Все мы знаем о пультах телевизора, на которых мы можем нажать одну кнопку, чтобы включить функцию, реле работают аналогично этому.Реле используются, чтобы исключить прямую связь пользователей с электронным оборудованием, чтобы защитить их от ожидаемого высокого напряжения. Если сосредоточены крупные отрасли промышленности, они используют реле большей мощности для оптимизации работы двигателей и насосов.

Общее назначение реле можно понять, проанализировав включение фар. Кнопку переключения фар можно найти на приборной панели автомобиля, и при перемещении она подает небольшое значение тока на катушку, что приводит к включению контактора.Затем срабатывает реле, управляя нагрузкой большой мощности (фары). Есть много других распространенных примеров реле из нашей повседневной жизни.

У каждого дома есть холодильник и реле, управляющие оборудованием, отвечающим за работу и производство холода. Светофоры – еще одно применение реле, где они используются в качестве переключающего компонента. Движение и направление автоматических гаражных ворот также используют реле для оптимального переключения контактов.

Можно с уверенностью сказать, что реле отвечают за подачу питания на электронное оборудование и работают над их функционированием для обеспечения оптимальной работы. Они облегчили нам жизнь, добавив факторы автоматизации наряду с безопасной и бесперебойной работой электронного оборудования. Это означает, что нет никаких угроз, связанных с высоким напряжением, поскольку во время поломки электроники не будет контакта.

На диаграмме основное внимание уделяется внутреннему участку реле в цепи.Контрольная монета ограничена железным сердечником. Источник питания соединяется с электромагнитом через контакты нагрузки и переключатель управления. Когда энергия подводится к цепи через управляющую катушку, магнитные поля усиливаются при включении питания. Таким образом, верхние контактные рычаги притягиваются нижним фиксированным рычагом, который замыкает контакты, приводящие к короткому замыканию. Однако, если реле было обесточено, возникает разрыв цепи с противоположным движением контакта.

Когда ток в катушке прекращается, подвижный якорь возвращается в исходное положение с силой, равной половине магнитной силы и электрической силы. Основными причинами этой силы являются сила тяжести и пружина.

Реле выполняют две основные функции, такие как приложение высокого напряжения и приложение низкого напряжения. В случае высокого напряжения искрение уменьшается, в то время как в приложениях с низким напряжением общий шум цепи снижается до минимума.

Теперь отпустите кнопку START, и ток начнет течь вокруг открытого переключателя START.Чтобы выключить свет, нажимаем на кнопку СТОП, и это обесточит катушку. Как только кнопка СТОП отпущена, кнопка СТАРТ будет нажата, и в этом вся суть цепи реле!

Если вам нужно реле Omron, вы можете связаться с нами в Electgo, чтобы купить реле Omron по относительно низким ценам. Если вы авторизуетесь на нашем сайте, вам будет предоставлена скидка. Мы – лучший выбор, потому что у нас есть собственная команда инженеров, которые лучше всех предоставляют техническую поддержку нашим клиентам.После того, как вы купите реле у нас, мы также предоставим техническое описание реле для предоставления информации.

Тема, которая может вас заинтересовать:

Управляемая розетка

– SparkFun Electronics

В этом руководстве мы обсудим небольшую релейную плату для управления питанием от обычной розетки переменного тока с помощью управления 5 В. Действуют все обычные предупреждения: Основное напряжение (120 В переменного тока или 220 В переменного тока) может убить вас. Этот проект, выполненный неправильно, наверняка может сжечь ваш дом.Стерилизовать или кастрировать вашего питомца. Шампунь лучше. Не работайте и не припаивайте к какой-либо части проекта, когда он подключен к стене – просто отключите его! Здесь вы можете получить файлы Eagle для платы управления. Плата управления состоит из реле, транзистора NPN и светодиода.

Что такое реле?
Признаюсь, я просто хотел создать свой собственный Blender Defender (у меня даже кота нет!). Однако создание регулируемой розетки на 5 В может быть удобно для многих приложений.Реле идеально подходит для этих силовых агрегатов.

Реле – это большой механический переключатель. Этот переключатель включается или выключается при подаче питания на катушку.

В этом примере мы поговорим о простейшей версии реле. Внутри реле два металлических лепестка. Одна лопасть сделана из черного металла, такого как сталь, и может свободно двигаться. Другая лопасть – медная, неподвижная. Когда эти лопасти соприкасаются (закрытое состояние переключателя), они могут пропускать большое количество энергии – например, 30 А при 120 В переменного тока (огромная!).

Другая половина реле называется катушкой. По сути, это небольшой электромагнит. Если вы пропустите ток через катушку, создается магнитная сила, которая притягивает стальную лопатку, заставляя ее двигаться (переворачиваться) и касаться медной лопатки – как если бы вы щелкнули выключателем света. Катушка требует небольшого количества энергии (5 В постоянного тока при 80 мА). Итак, вы видите, что управление маломощной катушкой позволяет нам контролировать довольно много энергии!

Важно отметить, что катушка физически изолирована от лопастей.Если у вас есть 120 В переменного тока, проходящее через лопасти, вам не нужно беспокоиться о том, что эти 120 В переменного тока проникнут обратно и испарят ваш микроконтроллер (подключенный к катушке).

Лопасти способны выдерживать очень большие токи. И AC, и DC – лопастям все равно. Реле можно использовать для управления двигателем постоянного тока или лампой переменного тока.

Реле, с которым мы будем работать в этом руководстве, на мой взгляд, просто бифштексы. Он может выдерживать большую мощность – 30 А при 220 В переменного тока. Что будет, если вы нарушите это ограничение? К счастью, я никогда не был в такой ситуации.Я слышал сообщения о том, что реле начнет нагреваться. Когда напряжение / ток становятся достаточно большими, внутри реле будут искры при переключении лопастей. Если эти искры станут достаточно большими, вы можете на самом деле приварить подвижную лопасть к неподвижной лопасти, что приведет к выходу реле из строя, потенциально в положении «включено». Очевидно, это было бы очень плохо на многих уровнях.

Как и в случае с конденсаторами, мы недооцениваем реле, чтобы снизить риск отказа реле. Если вам нужно 10 А при 120 В переменного тока, не используйте реле, рассчитанное на 10 А при 120 В переменного тока, вместо этого используйте реле большего размера (например, 30 А при 120 В переменного тока).Помните, что мощность = ток * напряжение, поэтому реле на 30 А при 220 В может работать с устройством мощностью до 6000 Вт (два фена).

Розетка Цель состоит в том, чтобы поместить розетку GFCI в какой-то корпус со шнуром питания, реле и схемой управления.

Материалы:

Розетка GFCI (10 долларов)
Корпус для гвоздя (1 доллар)
Толстый трехпроводной удлинитель, 8 футов (двухпроводные шнуры не работают) (7 долларов)
Реле (4 доллара)
Плата управления и детали (5 долларов США)

Обратите внимание, что мы используем розетку прерывателя цепи замыкания на землю (GFCI), а не обычную розетку.Обычная розетка стоит 0,59 доллара, но я выбрал GFCI за 10 долларов. Почему? GFCI может спасти вашу жизнь. Это тип розетки, который вы найдете возле всего, что выводит воду (кухонные раковины, ванны для ванной и т. Д.). Когда розетка обнаруживает ненормальное количество тока, она предполагает, что через ваше тело проходит большое количество потенциально смертельного тока, и поэтому отключается, спасая вас и ваш проект.

По правде говоря, GFCI может отключиться только при утечке тока через соединение с землей – а не при перегрузке по току.Это означает, что если ваш «проект» внезапно потянет 50А из-за включения микроволновой печи, GFCI не отключится. Но если вы случайно коснетесь не того оголенного провода, GFCI сработает, потому что он обнаружит замыкание на землю (спасая ваше сердце от остановки сердца). Повторяем – работая над любой частью проекта кондиционера, отключайте вещь от стены.

Встроенная плата управления питанием Первое, что вам нужно сделать, это построить плату управления питанием. Эта плата содержит реле, транзистор и светодиод активации.Плата требует 5V и GND для работы. Контрольный вывод контролирует, является ли реле «замкнутым» (позволяет передавать большую мощность) или «разомкнутым» (состояние лопасти по умолчанию – отключено).
Плата управления довольно проста. Катушка внутри реле требует до 80 мА. Это больше, чем может обрабатывать вывод GPIO (по умолчанию 20 мА), поэтому мы используем транзистор NPN в качестве управляемого соединения с землей. Транзистор NPN может работать с током до 200 мА, что больше, чем у катушки (80 мА) и светодиода (20 мА) вместе взятых.

Когда на выводе «RELAY» (он же CTRL) устанавливается высокий уровень, транзистор NPN подключается к земле, посылая ток через катушку (активируя реле) и через светодиод (включая светодиод активации). R1 соединяет контакт «RELAY» с землей, поэтому, если что-то выйдет из строя, реле останется в безопасном выключенном положении.

Примечание. Диод 1N4148 по какой-то причине подключен нечетным образом. Он размещается между питанием и землей в обратном порядке. Когда катушка реле деактивирована, она действует как индуктор, пытаясь подавить изменение тока.Это может вызвать разрушение шины питания 5 В. Когда это происходит, 1N4148 будет смещать вперед, заставляя ток, накопленный в катушке, благополучно течь обратно на шину 5 В, защищающую источник питания и соседние части.

The Build

Возьмите этот красивый удлинитель и отрежьте гнездовой разъем на расстоянии 6 дюймов от женского конца.

Штекер питания США рядом с обрезанным концом удлинителя Это должно оставить несколько футов удлинителя между частью, которая вставляется в стену (вилка), и оголенным, оголенным, недавно отрезанным концом удлинителя.Не подключайте его!

Примечание. Двухпроводной удлинитель работать не будет. Обратите внимание, что мы используем толстый трехжильный удлинитель круглого сечения. Этот дополнительный провод является заземлением и позволяет GFCI работать правильно.

Используя измеритель, установленный на непрерывность, проверьте, что контакт заземления (круглый) действительно подключен к зеленому заземляющий провод. Я видел несколько удлинителей нестандартных цветов.

Используйте инструмент для зачистки проводов или точный нож, чтобы удалить около 6 дюймов оболочки удлинительного шнура.Вы должны найти три провода – черный, белый и зеленый. Используйте инструменты для зачистки проводов, чтобы зачистить три провода по отдельности примерно на 1 дюйм. Я скручиваю концы проводов, чтобы соединить жилы проводов вместе, готовясь к пайке. Иногда это рулон припоя. может использоваться как третья рука. Цель состоит в том, чтобы «залудить» три провода. Добавление припоя к каждому из многожильных проводов скрепит все провода вместе и позволит упростить манипуляции в дальнейшем.

Не забудьте заправить удлинитель через корпус (показанный выше) перед пайкой на плату управления.Обрезать и отсоединить провода от платы управления – огромная боль.

Перед выполнением этого шага убедитесь, что удлинитель продет через корпус.

Обрежьте черный провод примерно на 5 дюймов ниже конца. Здесь будет жить реле.

Обратите внимание на крючки на трех проводах. Я намотал луженые концы проволоки на маленькую ювелирную отвертку, чтобы получился полукруг внутри проволоки. Это облегчит соединение с винтами на GFCI.Здесь у нас есть черный провод, разрезанный и припаянный к плате управления. Реле является реле нормально разомкнутого типа. Когда питание отключено, нет соединения между двумя толстыми черными нитями, которые вы только что отрезали и припаяли. Это мера безопасности – если что-то пойдет не так и питание катушки пропадет, реле сработает, и розетка отключится.

И наоборот, когда вы подаете 5 В на катушку, лопатка переключается из состояния «выключено» в состояние «включено», соединяя два куска черного провода (в левой части изображения выше), и питание подается на розетка, и ваш проект запитан.

Теперь подключаем провода от удлинителя к розетке. Черный и белый провода подключаются к двум боковым клеммам GFCI – зеленый провод (земля) подключается к концу розетки.

Продвинутый трюк: обратите внимание, как крючки луженых проводов расположены так, что они повернуты по часовой стрелке. Если вы правильно совместите крючки проводов под винтами, при затяжке винтов крючок проволоки будет «втянут» в стяжной винт. Это создает очень компактное соединение.

Теперь опустите реле в корпус и выведите управляющие провода (красный, желтый и черный) из одного угла корпуса. (Вы правы, на этой картинке провода удлинителя не припаяны к плате реле – представьте, пожалуйста).

Вы можете дважды приклеить ленту для платы управления к нижней части корпуса или просто позволить ей плавать – провода от удлинителя будут стремиться удерживать ее на месте. После того, как вы все опустите на место, прикрутите выпускное отверстие к корпусу, а лицевую панель – к корпусу.
Здесь мы проверяем управляемую розетку на соответствие таймеру бокса. НЕ подключайте удлинитель к стене.

А теперь момент истины. Подключите три управляющих провода (5V, GND и CTRL) к какой-нибудь системе. На картинке выше у меня довольно грязный макет. Все, что я на самом деле использую на макетной плате, – это 5 В и заземление – игнорируйте все остальные части, поскольку они ничего не делают. Затем я вручную переключил провод управления с GND (выключено) на 5V (включено). Вы можете сделать то же самое, подключив контакты 5V и GND на плате Arduino.

Привязав линию CTRL к 5V, я услышал очень дружелюбный щелчок, когда реле сработало. Это указывало (вместе со светодиодом на плате управления), что реле было переведено в положение «включено». Удаление CTRL с шины 5 В (называемое плавающим, потому что линия CTRL не подключена ни к 5 В, ни к GND), реле разблокируется. Это хорошо! Если CTRL остается плавающим или привязанным к земле, розетка отключается.

Вы также можете использовать измеритель в режиме непрерывности, чтобы проверить правильность работы реле, прежде чем вы подключиться к 120VAC.Когда реле разомкнуто, одно из ребер вилки и одно из прямоугольных отверстий розетки не будет иметь преемственность, а когда она будет закрыта, они сделают это. Другой плавник и прямоугольное отверстие всегда будет непрерывным, как и контакт заземления и забавная дыра. Я всегда делаю эту проверку перед подключением в 120VAC, потому что я, знаете ли, параноик.

Следующим шагом является подключение удлинителя к стене и повторная проверка. Если что-то пойдет не так, GFCI должен активироваться и отключиться.Обязательно отключайте розетку каждый раз, когда с ней работаете. Пожалуйста, не попадайтесь!

Теперь у вас должна быть розетка, полностью управляемая по логике 5 В. Когда вы подключаете устройство к розетке, оно по умолчанию выключено. Когда вы подаете 5В на линию CTRL, реле активирует включение питания устройства, подключенного к розетке.

Наслаждайтесь!
Nathan Seidle

Корпус реле

: как использовать реле и зачем они вам нужны

Электрическая система настолько надежна, насколько надежны ее компоненты.Одним из простых способов повышения надежности и производительности системы является использование реле для включения и выключения устройств (фары, топливные насосы, вентиляторы и т. Д.). Реле – это электромеханический переключатель. Электромагнит (также называемый катушкой) используется для соединения набора контактов или штырей. Вы можете прочитать нашу предыдущую публикацию на Как работают реле для более подробного описания того, как работают реле.

Почему бы просто не использовать обычный выключатель, спросите вы? Вот несколько причин, по которым реле лучше переключателей:

Правильно подключенное реле обеспечит кратчайший электрический путь (т.е.е. наименьшая длина провода) между батареей и устройством (ами), управляемым реле. В сочетании с проводом надлежащего калибра , это минимизирует падение напряжения между батареей и устройством, позволяя ему работать с максимальной производительностью.
Использование реле позволяет управлять несколькими устройствами с помощью одного переключателя (например, главный переключатель зажигания гоночного автомобиля). Иметь только один выключатель для выключения безопаснее в чрезвычайной ситуации, а также удобнее.Если вам нравятся красивые системы, вы можете использовать один переключатель и несколько реле вместо группы громоздких переключателей.
позволяют использовать предохранитель подходящего размера для каждого устройства и размещать предохранители ближе к батарее.
Если вы используете штатную проводку и переключатели автомобиля для управления вторичными устройствами, такими как мощное освещение, реле не будут перегружать или подвергать нагрузке компоненты OEM. Среднее автомобильное реле также может выдерживать гораздо более высокую токовую нагрузку, чем переключатель (около 30 ампер по сравнению с3-20 ампер).

Типы реле

Перед подключением к нему устройств важно знать конфигурацию контактов и работу реле. Многие автомобильные реле похожи по внешнему виду и конфигурации контактов и подключаются к одному и тому же разъему реле, но полностью различаются по функциям переключения, которые они выполняют.

Наиболее распространенным типом реле, используемым в автомобильной промышленности, является однополюсное / двухпозиционное реле ( SPDT ). Также известное как реле Bosch , SPDT имеет общий подвижный контакт, который перемещается между двумя фиксированными контактами, называемыми нормально разомкнутым и нормально замкнутым.Когда реле выключено, общий и нормально замкнутый контакты соединены. Когда реле срабатывает, общий контакт переключается на нормально разомкнутый контакт.

Другой тип реле – однополюсное / одноходовое (SPST). Реле SPST часто встречается в жгутах проводов для вторичного освещения; он имеет общий контакт и два нормально открытых контакта, которые соединяются внутри. Когда переключатель активирован, контакты соединяются.

При отключении питания от электромагнита реле возникает всплеск высокого напряжения.Этот всплеск может повредить бортовые компьютеры или другую чувствительную электронику. Если в вашей системе есть такие устройства, рекомендуется использовать повторы с внутренним замыкающим диодом. Диод заставляет всплеск напряжения возвращаться в электромагнит, где он рассеивается в виде тепла.

Если вы переместите аккумулятор в заднюю часть автомобиля, найдите блок реле / предохранителей рядом с аккумулятором и проложите провод калибра 20-18 к кабине, чтобы сработать реле. Если у вас есть главный выключатель зажигания, управляющий несколькими устройствами (вентиляторами, зажиганием, водяным насосом и т. Д.)), но все же хотите использовать переключатель для каждого устройства, вы можете подключить главный переключатель зажигания к этим отдельным переключателям, а затем к реле устройства.

Реле

могут помочь вам улучшить работу электрической системы и повысить ее надежность. Вот почему вы найдете их в большинстве качественных систем освещения на вторичном рынке и в жгутах проводов . Как только вы воспользуетесь ими, вы удивитесь, что вы когда-либо делали без них!

Автор: Дэвид Фуллер Дэвид Фуллер – управляющий редактор OnAllCylinders.За свою 20-летнюю карьеру в автомобильной промышленности он освещал множество гонок, шоу и отраслевых мероприятий, а также написал статьи для нескольких журналов. Он также сотрудничал с ведущими и отраслевыми изданиями по широкому кругу редакционных проектов. В 2012 году он помог создать компанию OnAllCylinders, где ему нравится освещать все аспекты хот-роддинга и гонок.

Общие сведения о реле клеммной колодки – c3controls

Введение

Когда вы впервые посмотрите на этот продукт, высока вероятность того, что вы перепутаете его с клеммной колодкой.Иногда его называют реле клеммной колодки. Многие люди также называют их интерфейсным реле или промежуточным реле для его применения в панелях управления для изоляции. Его также называют реле Slimline из-за его сверхтонкой ширины, составляющей всего около 6 мм. Это четыре разных названия одного и того же устройства! Мы обсудим эти и приложения подробно позже. А пока, если вы раньше не видели это реле, то вот вам первый взгляд.

Если вы какое-то время работали в сфере управления и автоматизации, вы, вероятно, имеете хорошее представление о том, почему это реле полезно и в чем его необходимость.По мере роста и развития автоматизации панели управления становятся все умнее и меньше. Почти все они содержат контроллер, включающий эти реле клеммной колодки, обеспечивающие надежное переключение входов / выходов процесса, обеспечивая при этом безопасность контроллера. Благодаря своим размерам, простоте монтажа на DIN-рейку и тому же уровню производительности, что и реле общего назначения, они теперь становятся первым выбором производителей щитового оборудования и OEM-производителей.

Давайте подробно рассмотрим конструкцию этого продукта, прежде чем погрузиться в подробности.

Основные компоненты узла реле клеммной колодки

Реле клеммной колодки состоит из 2 основных компонентов:

Реле – Это сердце этого узла. Реле может быть электромеханического или твердотельного типа, которое включает в себя входные (например, катушки) и выходные (контакты) компоненты.
Гнездо – это корпус с профилем типа клеммной колодки, который обеспечивает простое подключение к клеммам реле (через винтовые или безвинтовые клеммы), приспособление для перемычки для простого подключения проводов между соседними устройствами и монтаж на DIN-рейку.Кроме того, тот же разъем также включает в себя схему, которая в основном изменяет входной сигнал на более низкий уровень (в соответствии с требованиями катушки реле). В некоторых случаях в схеме также есть место для защиты катушки от перенапряжения, подавления тока утечки, светодиодной индикации и т. Д. (Мы поговорим об этих функциях.)

Функции, которые следует учитывать

Теперь, когда вы знакомы с реле клеммной колодки и их конструкция, давайте обсудим остальные особенности этого реле, которые следует учитывать.

Даже при компактных размерах фактическое реле можно вставлять или заменять, что обеспечивает столь необходимую гибкость. В случае неисправности нет необходимости заменять весь узел реле клеммной колодки.
Сверхъяркая и видимая светодиодная индикация на передней части этого узла, чтобы быстро информировать вас о состоянии контакта.
Катушка электромеханической версии реле генерирует скачок напряжения во время выключения, который потенциально может повредить близлежащие схемы.Реле клеммной колодки со встроенной защитой от перенапряжения катушки является очень предпочтительным.
Абсолютно необходимо, чтобы реле переключало свое состояние контактов только тогда, когда это необходимо. Реле не должно включаться само по себе из-за тока утечки ПЛК (программируемого логического контроллера). Некоторые из доступных на рынке реле клеммных колодок обеспечивают подавление тока утечки, чтобы избежать нежелательного включения катушки.
Еще одна общая черта, которую можно увидеть на большинстве реле клеммных колодок, – это возможность маркировки.Это поможет вам идентифицировать или различать различные цепи в панели.

Выбор варианта для вашего приложения

Давайте посмотрим на варианты, доступные в этой категории продуктов, и на то, как вы могли бы выбрать тот, который идеально подходит для вашего приложения. Таким образом, как и другие реле, производители реле клеммной колодки часто предоставляют вам на выбор либо электромеханическое (EM), либо твердотельное реле (SSR). Хотя твердотельные реле имеют некоторые преимущества по сравнению с электромагнитными реле с точки зрения скорости переключения, надежность электромагнитных реле обеспечивает длительный срок службы, благодаря чему электромагнитные реле становятся лидером гонки, по крайней мере, в установках панелей управления.Электромеханические реле имеют несколько вариантов контактов, например, однополюсный, двухрядный (SPDT) и двухполюсный, двусторонний (DPDT). В то время как SSR обычно видны с 1 нормально разомкнутым контактом.

На основании вышеперечисленных спецификаций, после рассмотрения требований к нагрузке / приложению и доступности входного напряжения можно выбрать желаемое реле клеммной колодки.

Большинство производителей предоставляют на выбор клеммы, например, винтовые или вставные (пружинные) клеммы, а некоторые могут также предоставить другую версию для Класса 1, Разд.2 Опасное место.

При переключении очень маломощной нагрузки следует учитывать реле клеммной колодки, в которых используются позолоченные контакты, поскольку они имеют очень низкое контактное сопротивление.

Приложения и примеры практического использования

Наконец, давайте рассмотрим некоторые приложения и практические варианты использования реле клеммных блоков

В целом, существует два основных приложения, и в некоторых случаях они могут частично совпадать. Реле клеммной колодки используются между контроллером (например, ПЛК) и мощной нагрузкой (двигателем), в основном по 2 причинам:

Когда контроллер не может управлять нагрузкой напрямую (из-за различных требований к напряжению и недостаточного управляющий ток)
Для гальванической развязки

Вот пример для упрощения вышеизложенного:

Здесь наше приложение состоит в том, чтобы дистанционно управлять трехфазным двигателем 440 В через контактор.Контактору требуется питание 230 В переменного тока через его катушку. Теперь, поскольку ПЛК может подавать только сигнал 24 В постоянного тока против требования 230 В, реле клеммной колодки используется в качестве промежуточного реле. Он запитывается через выход ПЛК, контакты реле затем переключают катушку контактора для привода двигателя. В этом случае мы не только управляем двигателем через ПЛК, но и изолируем контроллер низкого напряжения и схему управления от силовой цепи более высокого напряжения.

Принадлежности

Чтобы максимально эффективно использовать реле клеммной колодки, используйте их вместе с принадлежностями.Вот список очень полезных аксессуаров, которые вам следует искать при покупке реле клеммной колодки:

Сменное реле – Поскольку фактическое реле TBR является съемным, убедитесь, что производитель предоставляет запасные реле. Это экономия средств, поскольку вам не потребуется полностью заменять узел в случае неисправности.
Перемычка – Когда вам нужно подключить один и тот же провод к множеству реле, этот аксессуар очень полезен, поскольку он обеспечивает безопасное соединение, устраняя при этом трудоемкую работу.Его также можно сократить, чтобы оно соответствовало количеству устройств, которые вы хотите подключить.
Распорка – Для различения различных цепей / устройств на панели управления использование распорки, также называемой разделительной пластиной, идеально подходит для этой цели.
Запасной маркер – Большинство производителей предоставляют маркеры с реле TB, но есть вероятность того, что они будут потеряны, поэтому полезно иметь под рукой замену.

Эти аксессуары также придают очень аккуратный и организованный вид вашей панели управления.

c3controls TBR Предложение

Хорошие новости! c3controls в настоящее время предлагает реле клеммных блоков SPDT на 6 А со всеми основными функциями, а также с вышеупомянутыми аксессуарами. Посмотрите их на www.c3controls.com/TBR!

Заявление об ограничении ответственности: Содержимое, представленное в этом техническом документе, предназначено исключительно для общих информационных целей и предоставляется при том понимании, что авторы и издатели не участвуют в предоставлении технических или других профессиональных консультаций или услуг.Инженерная практика определяется обстоятельствами конкретного объекта, уникальными для каждого проекта. Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может принять во внимание все соответствующие факторы и желаемые результаты. Информация в этом техническом документе была размещена с разумной тщательностью и вниманием. Однако возможно, что некоторая информация в этом техническом документе является неполной, неверной или неприменимой к определенным обстоятельствам или условиям.Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования информации, содержащейся в этом техническом документе, или действий на ее основе.

Что вы знаете о ETR?

Что вы знаете об электронных реле времени?

Есть определенные компоненты, которые составляют основу современных систем управления. Одним из таких важных компонентов, используемых во многих приложениях, является электронное реле времени (ETR). Давайте начнем с понимания некоторых основ.

Что такое электронные реле времени?

Реле – это электромагнитный переключатель, работающий от небольшого электрического тока.Эти переключатели используются для включения или выключения цепи с большей силой тока. Когда подается электричество, электромагнитная катушка заставляет якорь двигаться, размыкая или замыкая контакты, управляя потоком электричества от источника сильного тока, подключенного к стороне нагрузки реле. Реле действуют как мосты, которые активируют большие токи с помощью меньших. Это позволяет использовать реле для безопасного включения и выключения различных устройств.

Электронное реле времени имеет встроенную схему, которая управляет движением якоря при подаче входного напряжения.Это дополнение дает реле свойство срабатывания с задержкой по времени. Электронные реле времени сконструированы так, чтобы задерживать движение якоря при подаче напряжения на катушку, обесточивании или и том и другом. ETR предоставляют широкий спектр выбираемых функций, чтобы пользователи могли настраивать работу своей машины.

Каковы лучшие характеристики электронных реле времени?

Электронные реле времени используются в ряде электронных приложений из-за бесконечного списка их функций, которые следующие:

Многофункциональный таймер, который позволяет пользователю переключаться между несколькими функциями синхронизации.
Приложения с высоким рабочим циклом.
Монтаж на DIN-рейку или на панель.
Устойчив к механическим ударам и вибрации.
Возможность установки таймера в любом месте от 0,05 секунды до 10 часов для работы по таймеру.
Чрезвычайно компактные стандартные размеры (17,5 мм и 22,5 мм).
Измерение и коррекция коэффициента мощности.
Приложения для регулирования частоты.
Функции синхронизации, такие как:
- – Задержка включения
- – Задержка выключения
- – Интервальная задержка

Описание функций реле с помощью переключателя функций

Существует ряд функций, которые можно выбрать с помощью переключателя функций на электронном реле времени.Вот некоторые из этих функций:

На что следует обратить внимание при покупке электронных реле времени

Есть определенные вещи, которые вам необходимо учесть перед покупкой электронных реле времени для ваших приложений. Ниже приведены некоторые из наиболее важных факторов, которые следует учитывать:

Проверенная конструкция: Убедитесь, что вы покупаете реле с маркировкой CE и внесением в список UL, так как вы можете использовать их в любой точке мира. Электрические характеристики и сертификаты продукта обычно находятся на корпусе для удобства.
Точность синхронизации: Это еще одна важная вещь, которую необходимо учитывать. Реле времени должно иметь хорошую точность, чтобы обеспечить точную работу приложения управления.
Улучшенная защита: Реле, которое вы планируете купить, должно иметь защиту клемм IP20, которая помогает избежать случайного контакта с токоведущими частями.
Возможность работы с несколькими напряжениями: Рекомендуется, чтобы выбранные реле имели возможность работы с несколькими напряжениями, что означает, что они способны принимать широкий диапазон входных напряжений питания.Это поможет вам сократить запасы.
Четкая маркировка: Проверьте маркировку на реле. Они хорошо видны? Убедитесь, что это так, так как это поможет вам с установкой проводки и устранением неисправностей, а также сократит общее время простоя.

Где используются эти электронные реле времени?

Конвейерные линии
Дискретная автоматизация
Управление процессами
Освещение
Упаковка продуктов питания и напитков
Общая автоматизация машин

Мы надеемся, что информация, представленная в этом техническом документе, помогла вам лучше понять электронные реле времени.Это должно помочь вам сделать правильный выбор в соответствии с требованиями вашего приложения.

Отказ от ответственности:
Содержимое, представленное в этом техническом документе, предназначено исключительно для общих информационных целей и предоставляется при том понимании, что авторы и издатели не участвуют в предоставлении технических или других профессиональных консультаций или услуг. Инженерная практика определяется обстоятельствами конкретного объекта, уникальными для каждого проекта. Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может принять во внимание все соответствующие факторы и желаемые результаты.Информация в этом техническом документе была размещена с разумной тщательностью и вниманием. Однако возможно, что некоторая информация в этих официальных документах является неполной, неверной или неприменимой к определенным обстоятельствам или условиям. Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования информации, содержащейся в этом техническом документе, или действий на ее основе.

Основы реле для начинающих

Реле – это не что иное, как удаленный переключатель, который вы активируете с помощью небольшого переключателя или компьютера.Реле предназначено для включения и выключения больших токов. Такие токи, как 10, 20 и 30 ампер, сделают тумблер слишком большим и невозможным для хрупкой логической схемы. Таким образом, вы управляете реле с помощью небольшого недорогого тумблера или компьютерной схемы. Вы позволяете реле делать тяжелую работу. Затем реле имеет сильноточные контакты IN и OUT (обычно реверсивные), которые разрывают сильноточную линию между батареей и большими лампами.

Реле имеет внутри электромагнитную катушку, как у электромагнита.Эта катушка обычно потребляет очень небольшой ток, например 30, 50 или 100 мА (0,03 0,05 или 0,10 А). Когда логическая схема или небольшой тумблер подает питание на эту катушку, он замыкает контакты высокой мощности внутри реле. Вы услышите щелчок и щелчок выключится.

У большинства реле есть небольшой рисунок на корпусе, показывающий, какие 1 или 2 из 3 или 4 контактов являются катушкой, а какие – фактическими переключаемыми контактами. Если вы не знаете, что можете провести несколько тестов с батареей 12 В, пробуя разные комбинации из 2, пока не получите щелчок!

Спасибо http: // www.relayhelp.com для этого изображения.
Посетите их сайт, чтобы узнать о невероятном множестве других идей по подключению реле.

Если реле в металлическом корпусе, оно может иметь только ОДИН контакт для катушки. Второй контакт или заземление – это корпус, который должен быть установлен непосредственно на шасси или заземлен иным образом. Если ваше реле находится в пластиковом корпусе, у него будет 2 контакта для катушки, обычно обратимые. Ваш тумблер разрывает линию питания 12 В между одной стороной катушки и питанием.

ФИОЛЕТОВЫЙ провод Autoswitch подает небольшое количество энергии 12 В на одну сторону катушки таким же образом, как и ваш маленький тумблер.Автопереключатель имеет дополнительный провод заземления на случай, если у вас есть 2-контактная катушка на реле.

Вы также можете просто заземлить этот вывод второй катушки и игнорировать (отрезать) дополнительный провод заземления на автопереключателе. Автопереключатель получает массу от другого ЧЕРНОГО провода, который он использует для своей собственной цепи.

Для чего нужно реле напряжения в квартире: Для чего нужны реле напряжения, и как определиться с их выбором

Для чего нужно реле напряжения

Назначение реле напряжения

Принцип работы реле напряжения

Как проверить реле напряжения

Как работает реле контроля напряжения?

Что такое реле контроля напряжения?

Какие есть причины для установки реле контроля напряжения?

Как работает реле контроля напряжения?

Область применения реле контроля напряжения?

Какие бывают реле контроля напряжения?

Трехфазное реле напряжения РНПП-311

Автономное реле напряжения РН-101

Однофазное реле напряжения РН -111

Удлинитель реле напряжения ZUBR / P316y

Может ли реле контроля напряжения защитить от молнии?

Видео: реле напряжения ZUBR

принцип работы и назначение.

назначение, принцип работы, схема подключения

Зачем нужно реле напряжения

Что делает реле напряжения

Принцип работы реле напряжения

Что обозначается на корпусе

Сколько нужно реле контроля напряжения для квартиры

Однофазный ввод

Трёхфазный ввод

Схема подключения реле напряжения

Основные характеристики при выборе

Токовая нагрузка

Количество фаз

Способ управления

Способ индикации

Метод установки

Дополнительные возможности

Реле напряжения.

Как устроено реле напряжения и принцип его действия

Места применения реле напряжения:

По типу подключения реле делятся:

По типу нагрузки реле делятся:

Для монтажа реле необходимо иметь:

Похожие темы:

Реле напряжения для защиты всего дома

выбор и подключение по схеме

Ситуации, требующие установки РН

Ситуация, не требующая установки РН

Преимущества РН перед стабилизатором

Энергопотребление защитных приборов

Как сделать правильный выбор?

Принцип действия реле

Разновидности РН

Подключение однофазного РН

Подключение трехфазного РН

Выбор реле и допускающиеся при этом ошибки

| Средства автоматизации | Industrial Devices

Основы работы с реле

1. Основные меры предосторожности при обращении с катушкой

Тип работы переменного тока

Тип работы постоянного тока

2. Источник питания для входа катушки

Напряжение питания катушки переменного тока

Источник питания для входа постоянного тока

3. Максимально допустимое напряжение и превышение температуры

Максимальное длительное напряжение

Повышение температуры из-за импульсного напряжения

Изменение рабочего напряжения из-за повышения температуры катушки (горячий старт)

4.Приложенное напряжение катушки и время срабатывания

5. лотковые цепи (байпасные цепи)

6. Постепенное увеличение напряжения на катушке и цепь самоубийства

7. синхронизация фаз при переключении нагрузки переменного тока

8. Ошибочная работа из-за индуктивных помех

9. Долгосрочная токонесущая

10.Использование при нечастом переключении

11.Относительно электролитической коррозии катушек

КОНТАКТ

1. Основные меры предосторожности при контакте

Напряжение

Текущий

2. Характеристики обычных контактных материалов

3. Защита от прикосновения

Счетчик ЭДС
