Содержание

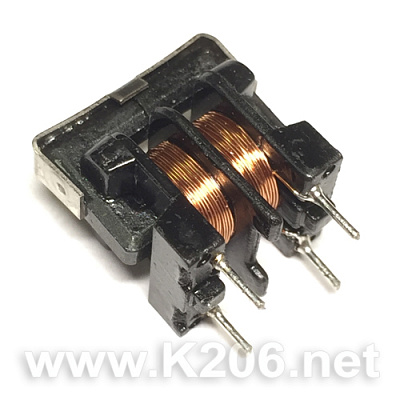

Синфазные дроссели TDK-EPCOS

Синфазные дроссели — универсальное классическое средство, позволяющее решить задачи подавления электромагнитных помех (ЭМП) и, соответственно, выполнить требования по электромагнитной совместимости (ЭМС). Эти устройства настолько привычны, что воспринимаются как нечто, не создающее проблем. Но всегда ли синфазный дроссель синфазный? Вот в чем вопрос, но на него есть ответ. И дело здесь в правильном выборе не только дросселя, но и его изготовителя и поставщика.

Когда разработчику радиоэлектронной аппаратуры (РЭА) срочно приходится решать проблемы электромагнитной совместимости и подавления синфазных, а попутно и дифференциальных помех, он буквально хватается за синфазный дроссель. И это правильно. Казалось бы, тут все просто и понятно, про синфазные дроссели и их применение написано много, да и выбор их богатый, в конце концов, можно и самому сделать прибор, намотав, например, на ферритовое кольцо две проволочки. Однако проблемы, как и дьявол, всегда кроются в деталях.

Вот на них-то мы и посмотрим.

В общем представлении синфазный дроссель — это связанная индуктивность, в нем на одном сердечнике намотаны как минимум две катушки (бывает, и три, и четыре). Кстати, для получения синфазного дросселя очень важна стратегия намотки (рис. 1), и это разработчикам РЭА хорошо известно. Для ясности и простоты остановимся на дросселе с двумя обмотками.

Рис. 1. Идеальный синфазный дроссель для дифференциальных токов (слева), синфазных токов (в середине) и его условное обозначение в схемах

Компактное электрическое и электронное оборудование в основном генерирует синфазные помехи. Для того чтобы оно соответствовало требованиям безопасности (не выходя за пределы тока утечки), необходимо использовать дроссели с высоким значением асимметричной эффективной индуктивности. Для этой цели оптимальны дроссели с компенсацией тока с топологией с закрытым сердечником.

Проблема насыщения сердечника за счет полезного тока в этих конструкциях решается выбором материала сердечника, но самое главное — намоткой двух катушек с равным числом витков на сердечнике. Катушки связаны таким образом, что магнитный поток, индуцированный верхней катушкой, компенсируется нижней катушкой.

Для подобного идеального дросселя магнитный поток в сердечнике обусловлен тем, что токи дифференциального режима iDM (рис. 1, слева) компенсируют друг друга, что приводит к нулевому сопротивлению (точнее, импедансу) дросселя. Но магнитные потоки Φ1 и Φ2, вызванные синфазными токами iCM (рис. 1, в середине), суммируются, что значительно увеличивает полное сопротивление (импеданс). Для получения такого прекрасного со всех точек зрения эффекта важно правильно выполнить обмотки, поэтому в условном обозначении дросселя данного типа (рис. 1, справа) используется две точки, чтобы указать, как должны быть выполнены обмотки.

Подводя итог, отметим, что синфазный дроссель выглядит как простой проводник для дифференциальных сигналов и как индуктивность для синфазных сигналов. Одно из преимуществ этих видов дросселей заключается в том, что они не будут насыщаться токами дифференциального режима. Для этих связанных индуктивностей коэффициент связи k может быть рассчитан по формуле:

k = M/√(L1×L2), (1)

здесь M — коэффициент взаимной индуктивности, а L1, L2 — индуктивности для обеих обмоток.

Значения индуктивностей для синфазного и дифференциального режима могут быть получены по формулам:

LDM = 2×(L-M) и LCM = (L+M)/2 (2)

Учитывая, что индуктивности L1 и L2 равны L и для 100%-ной идеальной связи k = 1, взаимная индуктивность M из формулы (1) получается равной индуктивности L (M = L), а индуктивности дросселя для синфазного и дифференциального режимов, как следует из формул (2), соответственно равны LDM = 0 и LCM = L.

Таким образом, подтверждается, что мы не обнаружим наличие импеданса для сигналов дифференциального режима, но будем иметь некоторое, определяемое индуктивность LCM значение импеданса для сигналов синфазного режима.

На практике взаимная компенсация магнитного потока в дифференциальном режиме не идеальна, этот факт разработчикам РЭА хорошо известен и широко используется. В дифференциальном режиме импеданс не равен нулю, он определяется такой характеристикой, как индуктивность рассеяния, и полезен для фильтрации сигналов дифференциального режима. Однако нельзя забывать и том, что в приложениях с высоким током необходимо убедиться в отсутствии эффекта насыщения сердечника дросселя.

Обратимся к наглядному и поучительному примеру. Столкнулись с крайне неприятной ситуацией, когда устройство, проверенное им на прототипе в лаборатории, провалилось на сертификационных испытаниях. Причем все элементы и компоновка были те же, что и в прототипе. Чтобы проанализировать и понять ситуацию, измерили реакцию синфазных дросселей прототипа (условно названного CHKA) и заявленного на сертификацию изделия (условно названного CHKB) с помощью векторного анализатора цепей Bode 100. Упрощенное измерение синфазного дросселя было выполнено, как показано на рис. 2.

Рис. 2. Упрощенное измерение импедансов для синфазного дросселя

Результаты измерения дросселя, который удовлетворительно работал в приложении (CHKA), представлены на рис. 3.

Рис. 3. Характеристики дросселя CHKA

На рис. 3 можно увидеть, насколько велико различие импедансов синфазного режима по сравнению с дифференциальным. На втором дросселе (CHKB), снятом с изделия, на котором провалились испытания в сертификационной лаборатории, смог заметить очень тонкое отличие — на одной из катушек дросселя отсутствовал один виток (рис. 4).

Рис. 4. Дроссели, используемые в качестве примера

У дросселя CHKA было 14 витков для L1 и L2, а у дросселя CHKB — 14 витков для L1 и 13 витков для L2. Это оказалось весьма существенной разницей. Если одна из катушек отличается от другой, то индуктивность для синфазного сигнала будет уменьшена (соответственно, плохая фильтрация синфазной ЭМП), а дифференциальная индуктивность увеличена. Когда речь идет о линиях передачи, это может привести к проблемам с целостностью сигналов (англ. Signal Integrity — наличие достаточных для безошибочной передачи качественных характеристик электрического сигнала), или если речь идет о цепях питания, то в приложениях с большим током сердечник, вероятно, может быть насыщен даже номинальным рабочим током.

Данный тип дросселей наматывается вручную, так что человеческие ошибки и/или некачественные проверки конечного продукта могут создать проблему, которую трудно будет сразу обнаружить и которая способна проявиться совершенно неожиданно.

Из приведенного примера ясно видно, насколько важна идеальная симметрия для двух катушек в дросселе. Даже в случае, когда в одной из катушек отсутствует лишь один виток, импеданс синфазного дросселя для синфазного режима резко уменьшается.

Если говорить в целом, то несимметричность может быть вызвана не только пропуском полного витка, как в приведенном примере, но и просто нарушениями геометрии намотки. К сожалению, нередко этого нарушения шага намотки (не забываем, что в формулу для расчета индуктивности входит величина, обратная длине обмотки, так что при равных условиях неплотно намотанная катушка будет иметь меньшую индуктивность) или пропуска части витка при терминации просто не замечают. Вот почему для ответственных применений, особенно это касается высокочастотных приложений, не рекомендуется их самостоятельное, часто полукустарное, изготовление.

Результатом нарушения неидеальности исполнения синфазного дросселя будет низкая эффективность фильтрации синфазных сигналов ЭМП в области высоких частот — для чего, собственно, эти дроссели и используются. Таким же образом индуктивность в дифференциальном режиме увеличивается с типичным эффектом насыщения сердечника или нарушениями целостности сигнала из-за снижения частоты среза фильтра, образованного индуктивностью рассеяния и, в зависимости от включения дросселя, входной или выходной емкостью.

Отсюда следует вывод: будьте осторожны с недорогими и, как правило, не гарантирующими должного качества компонентами. Это касается не только идеальности намотки, но и материалов, из которых они изготовлены, поскольку последние влияют на точность соблюдения индуктивности и ток насыщения.

В качестве выхода из ситуации можно предложить использовать для критических приложений синфазные дроссели от поставщиков, имеющих надежную репутацию на рынке. (В противном случае, как известно, скупой заплатит дважды.) Одним из таких поставщиков является TDK Corporation — японская компания, занимающаяся производством электронных компонентов и носителей информации.Позиции компании по выпуску элементов из ферритовых материалов значительно усилились в 2008 году после приобретения 90% акций еще одной известной компании EPCOS AG (Electronic Parts and Components) — европейского лидера по производству пассивных электронных компонентов. Объединение таких брендов и их технологий позволило вывести на рынок изделия в качестве, надежности и технических характеристиках которых можно не сомневаться, в том числе синфазных дросселей, специально разработанных для подавления ЭМП и решения вопросов ЭМС.

Как уже было сказано, синфазные дроссели помогают решить две важные проблемы по ЭМС. Первая — очистить цепи питания от ЭМП, то есть уменьшить их излучение цепями питания и линиями их подключения, а вторая — защитить цепи или линии передачи сигнала от воздействия ЭМП. Эти проблемы очень различаются, соответственно, для их решения требуются разные типы синфазных дросселей. Компания TDK и ее структурное подразделение EPCOS предлагают универсальные решения для обеих проблем. В портфелях предложений компании имеются синфазные дроссели, как говорится, на любой вкус и цвет — от традиционных двух- и трех- до четырехобмоточных проволочных, рассчитанных на средние и большие токи, а также миниатюрные многослойные и тонкопленочные, предназначенные для сигнальных цепей, и сборки из нескольких дросселей, выполненные в одном корпусе.

Примеры конструктивного исполнения синфазных дросселей компании EPCOS для линий питания

Серия B82724J8*N

Серия B82732R

Серия B82732W

Серия B82724B

Серия B82747S6313

Серия B82725S2*





Синфазные дроссели компании EPCOS для линий питания

Тип

Индуктивность, мГн

Номинальный ток, A

Максимальная рабочая температура, °C

Номинальное рабочее напряжение, В (AC)

Номинальное рабочее напряжение, В (DC)

B82724J8*N

0,5–47

1,6–10

70

250

800

B82732R, B82732W

3,3–100

0,4–2,2

40

250

B82734R, B82734W

3,3–68

0,7–4,6

40,  60

250

B82731H, B82731M

3,3–100

0,35–1,8

40

250

B82731T

3,3–100

0,3–1,8

40

250

B82733F, B82733V

10–100

0,7–2,3

40

300

B82732F

10–100

0,45–1,6

40

250

B82726S3223A340

1,7

25

70

300

550

B82725A

0,56–82

1–16

40,  45,  55,  60

250

B82791G, B82791H, B82791K

4,7–47

0,25–0,9

40,  60

250

B82721A, B82721J, B82721K

0,2–47

0,3–6

40,  50,  60,  70

250

B82726S22*3

0,75, 1,6

20, 24

60

250

B82720S

1,1–22

0,3–2

40

250

B82726S3543

0,19

54

75

300

700

B82726S61*3

2,2, 3,3

10, 12

85

250

750

B82720A, B82720K

1,1–22

0,3–2

40

250

B82724B

1,8–100

0,5–6

40,  50,  60

250

B82722A, B82722J

1,2–68

0,3–3

40,  60

250

B82726S2183

1,3

18

50

250

B82724A, B82724J

1–82

0,5–6

40,  45,  50,  60,  70

250

B82723A, B82723J

0,45–56

0,5–8

40,  60,  70

250

B82726S2163

1,4, 2,2

16

60

250

B82725S2*

1,4–7,8

6–13

60,  70

250

B82725J

1,8–68

1–10

60

250

B8272xE6

0,42–3,3

20–50

70

600

1000

B82724J2*U

0,5–6,8

4,3–10

70,  80

250

B82721K2*U*

0,4–47

0,4–2,8

70

250

B82767S4

0,43–1,45

12–26

70

500/300

B82748F4183

1,5

18

40

480/275

B82748F6233

1,5

23

40

690/400

B82748S6623

1,1

62

40

690/400

B82745S6123

0,35

12

85

440/250

B82746S4103A02*

1,7, 2

10

70

500/300,  520/300

B82747S4203A

1,3

20

60

520/300

B82747S4183

1,8

18

70

440/250

B82747S6313

0,95

31

70

440/250

B82747S4423

1,5

42

50

440/250

B82748S4503

0,8

50

60

520/300

B82746S

3,2, 6,2

8, 13

70

550/320

B82746S4

0,75, 1,15

20

70

500/300

B82747S4

0,82, 0,85

30, 35

70

500/300

B82747E6

0,57–2,2

16–35

70

600/350

B82730G, B82730U

0,33–15

0,4–2,6

40

300

B82614R

0,5–3

0,8–2,7

40

250

B82623G

0,033–1,2

0,3–3

60

250

350

B82625B

0,25–5

1–5

40

250

350

B82622S

0,0021

30

85

B82615B

0,7–20

1–6

40

250

350

Купить синфазные дроссели можно в каталоге на сайте.

B82732F2601B001, 68 мГн, 0,6 А, Дроссель подавления помех, EPCOS

Описание

Дроссель серии B82732F представляет собой комбинированный фильтр, способный успешно подавлять как синфазные, так и дифференциальные помехи. Медный провод намотан непосредственно на ферритовый сердечник в четыре секции. Дроссель представлен в номиналах в диапазоне от 10 до 100 mH с рабочим током от 0,5 до 2,9 ампер. Важным преимуществом данной серии является прекрасное соотношение тока и индуктивности, существенно опережающее дроссели предыдущего поколения. Другими достоинствами дросселя являются высокий уровень подавления пульсаций и низкий уровень паразитной индуктивности – всего 2%.

Типичной сферой применения дросселей серии B82732F являются источники питания, где они в качестве входных и выходных фильтров обеспечивают высочайший уровень подавления помех. В частности дроссели B82732F успели прекрасно зарекомендовать себя в светотехнике, особенно в полупроводниковой (светодиодной). Один такой фильтр способен заменить собой целый ряд компонентов в цепи подавления помех (синфазный дроссель, дифференциальный дроссель, x-конденсаторы, керамические конденсаторы) и обеспечить производителю экономию при улучшении общего уровня подавления помех.

Параметры:
Номинальное напряжение 250 В
Номинальный ток 0.6 А
Номинальная индуктивность 68 мГн
Номинальное сопротивление 1970 мОм

Технические параметры

Тип b82732f
Исполнение сдвоенный
Номинальный ток, А 0.6
Номинальное напряжение, В 250
Индуктивность обмотки, мГн 68
Активное сопротивление, Ом 1.97
Длина корпуса, мм 24.5
Ширина корпуса, мм 14.5
Высота корпуса, мм 13.5
Конструктивное исполнение выводной
Вес, г 10

Техническая документация

Дополнительная информация

Калькуляторы индуктивностей

Видео

3:18

Подавление шумов с помощью синфазных дросселей

Подавление шумов с помощью синфазных дросселей На главную страницу
К оглавлению

Перевод: ©CОПЫРИГХТ: Дмитрий Иоффе, Советский Союз, www. dsioffe.narod.ru

(Noise Suppression by Common Mode Choke Coils)

(Встречается также название Current-Compensated Chokes)

Перевод избранного из файла 26to28e.pdf с сайта фирмы Murata

Дифференциальные и синфазные шумы

    Шумы делятся на два типа по способу прохождения.

    Первый тип – это дифференциальные шумы, которые распространяются по линии сигнала (питания) и земли в разных направлениях. Для их подавления устанавливаются фильтры в линии сигнала или питания.

    Второй тип – это синфазные (common mode) шумы, которые распространяются по всем линиям в одном направлении. Например, в сети переменного тока шумы распространяются по обеим линиям в одном направлении. В сигнальном кабеле шумы также распространяются по всем линиям кабеля в одном направлении.

    Поэтому для подавления шумов этого типа фильтры устанавливаются во всех линиях, по которым распространяются шумы.

    В примерах, показанных выше, применяются два следующих метода подавления шумов:

  1. Установка индуктивностей и в сигнальную линию, и в линию земли.
  2. Металлический корпус подключается к сигнальной линии через конденсатор. Таким образом, ток возвращается к источнику тока следующим путём: линия сигнала/земли – конденсатор – металлический корпус – паразитная (stray) ёмкость – источник шума.

Подавление шумов с помощью синфазных дросселей, часть 1

    Синфазные дроссели для дифференциального тока (сигнала) работают как простой проводник, а для синфазного тока (шума) – как индуктивность.

    Влияние на синфазный шум: так как магнитный поток, вызываемый синфазным током, накапливается, появляется значительный импеданс.

    Синфазные дроссели хорошо подходят для подавления синфазных шумов, так как легко получить катушку с большим импедансом.

    Синфазные дроссели используются для подавления синфазных шумов. Их получают, наматывая сигнальные или питающие провода на ферритовый сердечник.

    Так как магнитный поток течёт внутри ферритового сердечника, синфазный дроссель работает как индуктивность для синфазного тока. Таким образом, применение синфазного дросселя обеспечивает большой импеданс для синфазного тока и бОльшую эффективность подавления синфазных шумов по сравнению с обычными индуктивностями.

Подавление шумов с помощью синфазных дросселей, часть 2

    Влияние на дифференциальный ток: так как магнитные потоки, вызываемые дифференциальными токами, взаимоуничтожаются, импеданс не возникает.

  • Уменьшение импеданса, вызываемое насыщением магнитопровода, маловероятно даже при большом токе.
    Синфазные дроссели подходят для подавления синфазных шумов в линиях с большими токами, например, в сетях питания переменного и постоянного тока.
  • Незначительное искажение сигнала.
    Синфазные дроссели подходят для подавления шумов там, где искажение формы сигнала может вызвать проблемы, например, в линиях передачи видеосигнала.

    Примеры характеристик импеданса синфазных дросселей для постоянного тока:

    Так как магнитные потоки взаимоуничтожаются внутри ферритового сердечника, для дифференциального тока импеданс не возникает. Проблема насыщения магнитного материала незначительна. Синфазные дроссели подходят для подавления синфазных шумов в линиях с большими токами, например, в сетях питания переменного и постоянного тока. Так как они не влияют на форму сигнала, они также пригодны для подавления синфазных шумов там, где нежелательны искажения сигнала, например, в видеолиниях.

    На приведённом выше графике показаны примеры характеристик импеданса синфазных дросселей для постоянного тока. Существующие характеристики также содержат дифференциальный импеданс, и он должен учитываться при использовании синфазных дросселей в схемах с большим размахом сигнала.

На главную страницу
К оглавлению

Компания Murata представила первый в мире синфазный дроссель 3-го класса для интерфейса CAN FD


Компания Murata Manufacturing Co., Ltd. представила синфазный проволочный дроссель (CMCC) DLW32Sh201XF2 — первый в мире CMCC, обеспечивающий DCMR 3-го класса (соответствущий наиболее жёстким требованиям к величине DCMR) и удовлетворяющий требованиям стандарта IEC62228-3 для использования в автомобильных сетях нового поколения CAN FD.

Для более безопасного и комфортного управления автомобилем в настоящее время интенсивно развиваются технологии, обеспечивающие основные функциональные возможности автомобилей. В соответствии с требованиями рынка, для объединения электронного блока управления автомобилем, датчиков и электроприводов необходимо применять сети передачи данных с повышенной пропускной способностью. Поэтому обычная шина CAN, в которой данные передаются со скоростью 1 Мбит/с, была заменена более быстрой шиной CAN FD.

Новый компонент был создан благодаря огромному опыту компании Murata в области разработки и производства CMCC, что позволило обеспечить высокие эксплуатационные характеристики и уровень надёжности, которыми должны обладать CMCC, используемые в сетях CAN FD. Миниатюрность нового изделия была достигнута благодаря применению уникальной структуры обмоток, разработанной компанией.

Особенности

  • Обеспечивает DCMR 3-го класса, что соответствует требованиям IEC62228-3 для CMCC, применяемым в сетях CAN FD
  • Диапазон рабочих температур: от –40 до +125ºC
  • Соответствует спецификации AEC-Q200
  • Имеет наименьшие габаритные размеры в промышленности (3.2 x 2.5 мм)

Для обеспечения стабильной связи в сетях передачи данных, используемых в автомобилях, необходимо предпринимать специальные меры для снижения уровня помех от различных источников внутри транспортного средства. При замене традиционной шины CAN на более скоростную шину CAN FD эти меры значительно ужесточаются. Обычные CMCC для шины CAN обеспечивают DCMR 1-го или, в случае прецизионного исполнения, 2-го класса. Новый компонент за счёт минимизации разброса характеристик обеих обмоток, входящих в состав CMCC, и контроля деградации параметра DCMR полностью соответствует требованиям DCMR 3-го класса (Ssd21, Ssd12). Согласно IEC62228-3 (спецификация CAN, утверждённая МЭК) именно такие требования предъявляются к CMCC, используемым в сетях CAN FD. В частности, в области низких частот в диапазоне от нескольких сотен килогерц и выше новый компонент обеспечивает самое высокое значение DCMR.

Сокращения:

DCMR (Differential to Common Mode Rejection — коэффициент синфазного баланса):
Отношение амплитуд синфазной и дифференциальной составляющей сигнала.

DCMR 3-го класса:
Значения параметра DCMR для CMCC, используемых в шине CAN, делятся на 3 класса. Третий класс DCMR соответствует наиболее жёстким требованиям к величине DCMR.

IEC62228-3:
Одна из отраслевых спецификаций, утверждённых Международной Электротехнической Комиссией (МЭК).

CAN FD (CAN с изменяемой скоростью передачи данных):
Стандарт на автомобильную шину передачи данных нового поколения, позволяющей передавать и принимать блоки данных большей длины (до 64 байт на фрейм) и с более высокой скоростью (1 Мбит/с или выше), чем обеспечивает стандарт шины CAN.

CAN (Controller Area Network):
Стандарт на шину передачи данных для автотранспорта, позволяющую передавать и принимать до 8 байт на фрейм со скоростью до 1 Мбит/с.

AEC-Q200:
Одна из спецификаций, разработанных AEC (Automotive Electronics Council).

Ssd21, Ssd12:
Параметры, показывающие величину преобразования между составляющими сигнала.


Получить дополнительную информацию о данной продукции можно здесь.

Техподдержка: [email protected]

T25 * 15 * 10 Синфазный дроссель, фильтр EMI

Подробная информация о продукции


Основные характеристики / особенности:

Быстрые детали

  • Название продукта: Тороидальный индуктор с пластиковым основанием

  • Перекрестная ссылка: T25 * 15 * 10

  • Ядро: Ядро IronPowder

  • Индуктивность: 82uH / 100uH / 120uH / 150uH / 180uH / 220uH / 270uH

  • Упаковка: EPE + картонная коробка + лоток

  • Применение: драйвер светодиодной лампы, GPS, компьютер, аудио / видео компоненты, электрическая печатная плата, переключатель, различные токовые цепи, фильтры, адаптер переменного тока, кондиционер, автомобильный зажигатель и т. Д.

  • Сертификаты: UL, SGS-ROHS, REACH, VDE

  • Оплата: T / T, L / C, Westunion, D / A, D / P


Приложения:

    • Компактные и узкие электронные балласты для ламп

    • Телекоммуникационные приложения, такие как NTBA, PCMx

    • Встроенные блоки питания для видеомагнитофонов, портативных телевизоров, SAT-ресиверов, приставок,

    • видео по запросу

    • Автоматизация, например, сенсорные модули со встроенными источниками питания

    • Электронные трансформаторы, например, для галогенных ламп

    • Сменные и портативные блоки питания и зарядные устройства для сотовых и беспроводных телефонов

    • Компактные, модульные и настольные блоки питания

Характерная черта

  1. Широкое рабочее напряжение.

  2. Высокая частота работы.

  3. Антишум.

  4. Тематическая стабильность.

  5. Применяется к главным вспомогательным трансформаторам импульсного источника питания.

  6. Широко используется в блоке питания ЖК-экрана.

Информация о компании:

Почему нужно выбрать нас?

1. высокое качество и конкурентоспособная цена
2. отличное послепродажное обслуживание
3. высокая термостойкость
5. высокая эффективность более 95%
6. Диапазон рабочих частот 20 кГц-500 кГц.
7. высокая прочность изоляции
8. Более низкий профиль и вес.
9. высокая удельная мощность
10. Рабочая температура от -40 ℃ до -125 ℃.
11.Доступны индивидуальные конструкции
12.Поставьте образцы с короткими сроками доставки
13.Подходит для широкого спектра импульсных источников питания / силовых трансформаторов / светодиодных драйверов трансформаторов / трансформаторов тока / распределительных трансформаторов
14. Приглашаем Вас посетить наш завод.

Упаковка и доставка:

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:

Q: вы торговая компания или производитель?

A:Да, же фабрика. Мы производитель 33 года!

Q:Можете ли вы производить трансформаторы, соответствующие требованиям ROHS??

A:Да! Материалы, которые мы используем в трансформаторах, полностью соответствуют директиве ROHS.

В: Как можно провести электрические испытания, чтобы убедиться в правильности работы?

О: Мы проводим 100% электрические испытания в зависимости от типа трансформатора и ваших требований.

В: Можете ли вы создать трансформаторы в точности в соответствии с моими индивидуальными требованиями?

A: Конечно. Фактически, большинство трансформаторов, которые мы продаем, изготавливаются в соответствии с индивидуальными спецификациями.

Q: Вы предоставляете образцы? это бесплатно или дополнительно?

A: Да, мы cанпредложить образец бесплатноесли у нас есть материалы на складе. тебе нужно прикрытьвДоставкаСтоимость.

Q: Как долго ваш срок доставки?

A: Обычно это 5-10 дней, если товар есть в наличии. Или 15-20 дней, если товара нет на складе, это в зависимости от количества.

Q: Каковы ваши условия оплаты?

A: Оплата=1000USD, 30% T / T заранее, баланс перед отгрузкой.
=1000usd,>Если у вас есть другие вопросы, обращайтесь к нам.


Hot Tags: Синфазный дроссель T25 * 15 * 10, фильтр электромагнитных помех, катушка электромагнитных помех, катушки электромагнитных помех, дроссельная катушка, дроссельные катушки, синфазный дроссель, синфазные дроссели, фильтры электромагнитных помех, фильтр электромагнитных помех, фильтр, фильтры, дроссель R, индуктор, индукторы, общий дроссельные катушки, тороидные дроссельные катушки общего режима, тороидный индуктор, тороидные дроссельные катушки, катушки, тороидные катушки.

синфазный дроссель для USB и Ethernet.

МТ-системс предлагает со склада в Санкт-Петербурге популярный синфазный дроссель  ACM2012  в типоразмере 0805.

 Основные применения:

  • LVDS
  • USB 2.0 (рекомендован к применению стандартом)
  • Ethernet совместно с  новыми трансформаторами серии   ALT4532.

Параметры.





Импеданс на 100Mhz, Ом, минимальный

Импеданс на 100 MHz, Ом, номинальный

Максимальное сопротивление постоянному току (на линию), Ом

Номинальное напряжение (В)

Номинальный ток (A)

Срок поставки

Цена с НДС



ACM2012-900-2P-T002



0,65

90

0,19

50

0,4



Склад в СПб

0,16 Евро



ACM2012-121-2P-T002

90

120

0,22

50

0,37



8 недель

0,16 Евро



ACM2012-201-2P-T002

150

200

0,25

50

0,35



8 недель

0,16 Евро



ACM2012-361-2P-T002

270

360

0,5

50

0,22



8 недель

0,16 Евро



Температурный диапазон:  -40 . .+ 85 °C.

Частотные характеристики  ACM2012:

 Образцы доступны для заказа.

 Подобнее о компактном решении от TDK для Ethernet (трансформатор ALT4532 + синфазный дроссель ACM2012).







Немного о ремонте зарядного устройства и синфазного дросселя на выходе БП. Ремонт зарядного устройства. Применение дросселя

Некоторое время назад ко мне принесли зарядное устройство 24 Вольта 10 Ампер. Принес его мой постоянный читатель.
Проблема заключалась в том, что оно сильно грелось. До меня был заменен выходной дроссель, но в итоге нагрев стал еще сильнее, а потом вообще вышли из строя выходные транзисторы инвертора.

Проблема крылась в неправильном подборе выходного дросселя. Но так как я не видел это зарядное устройство в изначальном виде, то по сути это только мое предположение.

Попутно попробовал дополнить свой ответ по поводу применения синфазного дросселя на выходе импульсного блока питания.

В общем лучше просто посмотреть видео, возможно вам это пригодится при подобных ремонтах.

Эту страницу нашли, когда искали:
для чего дроссель в зарядном устройстве, дроссель для зарядного устройства телефона, как заменить дроссель в зарядке телефона, дроссель от зарядки телефона, зачм на зарядном устройстве дроссель, дроссель зарядного 54,6в, для чего стоит дроссель в усб зарядке, для чего ставят 4 дросселя в зарядном устройстве автомобильного на входе 220 вольт, почему греется дроссель в зарядном, нет питания на синфазном дросселе, дросселя в зарядном устройстве телефона, греется синфазный дроссель, скачет ток в зарядном устройстве с дросселем, зачем стоит дроссель на входе зарядного смартфона, замена дросселя в блоке зарядки, почему греется синфазный дроссель, синфазный дроссель если убрать, дроссель зарядки телефона, почему греется дроссель на юсби зарядка от прикуривателя автомобиля, можно заменить дросселя на зарядке, схемы зарядных устройств с дросселем, блок питания 5в в автомобиль синфазный дроссель, поломка дросселя зарядного устройства, сгорел дроссель в зарядном устройстве для аккумулятора автомобиля, назначение дросселя в импульсном зарядном устройстве

Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

Синфазные дроссели

– преимущества и каталог

Нанокристаллические дроссели для одно- и трехфазных приложений на печатной плате

SCHURTER предлагает широкий ассортимент дросселей с компенсацией тока для сильноточных приложений на печатных платах. Серия DKIH теперь доступна с нанокристаллическими тороидальными сердечниками. Эти сердечники имеют в восемь раз большую индуктивность, чем те же дроссели с ферритовыми сердечниками. Благодаря открытой конструкции дроссели компактны и легки.Они идеально подходят для подавления электромагнитных помех, создаваемых силовыми устройствами на печатной плате.

Как и большинство электронных компонентов, силовая часть все чаще устанавливается на печатной плате с дискретными компонентами. Однако из-за высокой плотности интеграции, необходимой для достижения компактной конструкции, могут возникнуть тепловые проблемы из-за высоких токов на печатной плате. Помехи ЭМС могут повлиять на соседние модули из-за отсутствия пространственного разделения. Поэтому компактный фильтр на печатной плате с дискретными компонентами часто оказывается лучшим решением.Дроссель с токовой компенсацией и конденсаторами является наиболее эффективным средством подавления электромагнитных помех.

DKIH-1

Серия DKIH-1 разработана для использования в однофазных сетях переменного или постоянного тока. Компактные и легкие дроссели с компенсацией тока легко устанавливаются на печатную плату и подключаются через контакты THT (сквозные отверстия). Компоненты были разработаны и одобрены в соответствии с IEC 60938, UL 1283 и CSA 22.2 no. 8. Номинальное напряжение составляет 300 В переменного тока (IEC, UL), 250 В переменного тока (CSA) и 425 В постоянного тока для всех вариантов.

DKIH-3

Серия DKIH-3 подходит для 3-фазных систем с номинальным током от 10 A до 50 A. Дроссели с компенсацией тока соответствуют стандарту IEC 60938. При номинальном напряжении 600 В переменного тока они подходят для большинства приложений.

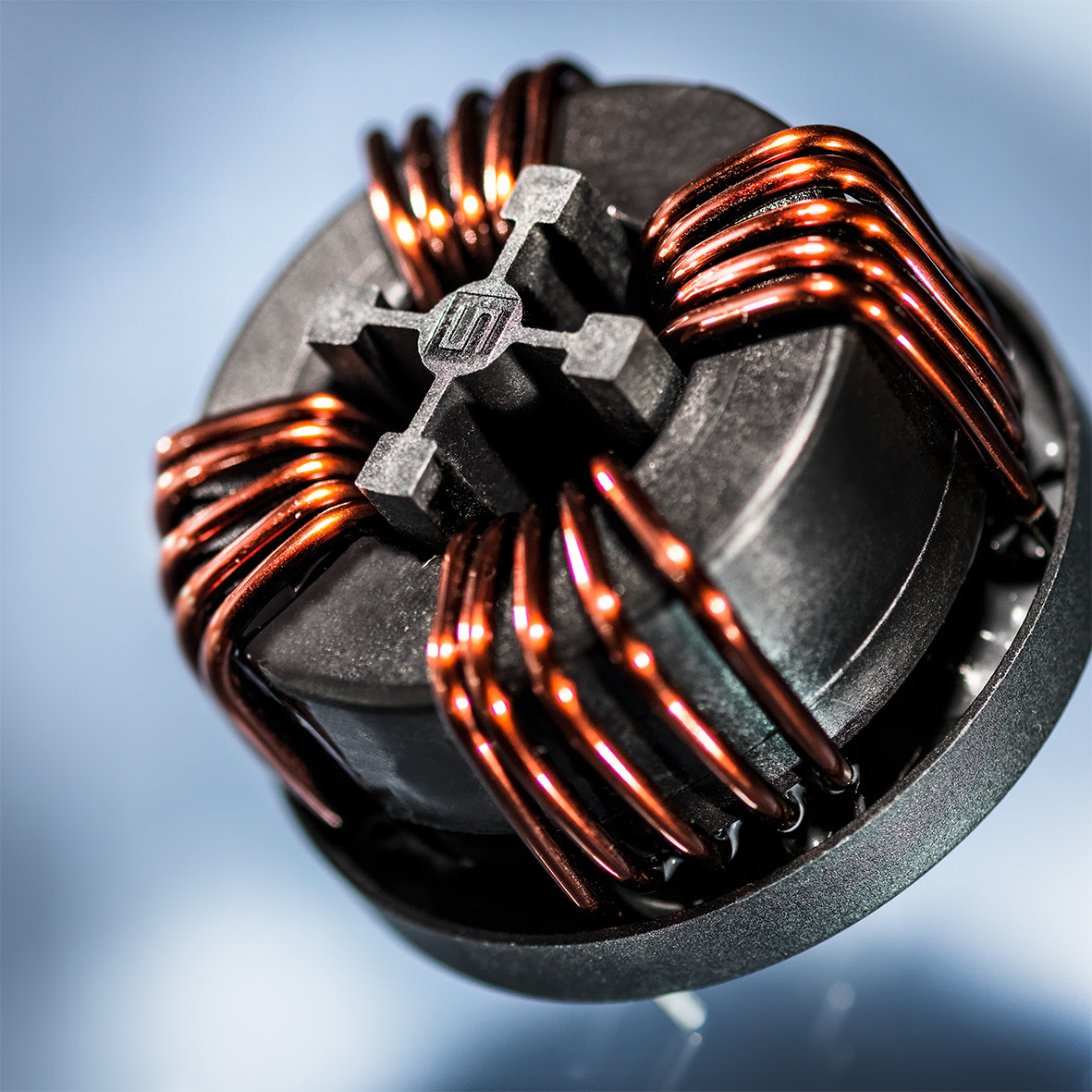

DKIH-4

Новая серия DKIH-4 подходит для 3-фазных систем с нейтралью при номинальных токах от 10 до 40 А. Компактные и легкие дроссели с компенсацией тока легко устанавливаются на печатную плату.Контакты выполняются посредством сквозных контактов (THT). Дроссели с компенсацией тока соответствуют стандарту IEC 60938. Обладая номинальным напряжением 500 или 760 В переменного тока, они подходят практически для любого применения.

Все дроссели серии DKIH рассчитаны на широкий температурный диапазон от -40 ° C до +100 ° C. Серия DKIH подходит практически для всех приложений. В дополнение к стандартным продуктам по запросу могут быть созданы индивидуальные конфигурации или версии контактов.

Нанокристаллические дроссели синфазного сигнала | VAC

Высокое затухание в компактных конструкциях

Синфазные дроссели (CMC) на основе нанокристаллических VITROPERM ® обеспечивают максимальное затухание в компактных конструкциях и удовлетворяют широкому диапазону требований к электромагнитным помехам. Широкий ассортимент стандартных типов предлагает решения для однофазных и трехфазных приложений, а также 4-фазные CMC.

Преимущества:

  • Малый размер и высокое затухание за счет высокой проницаемости и намагниченности насыщения
  • Широкий стандартный ассортимент
  • Плоские температурные характеристики
  • Доступны решения для высоких токов или высокого напряжения

Специальные характеристики КМЦ промышленного класса

  • Конструкции, соответствующие стандарту UL1446, основаны на системе изоляции VAC класса B (файл №E329745)
  • Рабочие температуры до 130 ° C

Разработан для широкого спектра применений:

  • Импульсные источники питания (ИИП)
  • Солнечные инверторы
  • Преобразователи частоты
  • Сварочное оборудование
  • Ветрогенераторы
  • Источники бесперебойного питания (ИБП)

Специальные характеристики КМЦ автомобильного класса

  • Температура окружающей среды: -40 ° C a <+115 ° C
  • Макс. кратковременные рабочие температуры T op = 160 ° C
  • Номинальное напряжение изоляции: U i = 525 В действующее значение (функциональная изоляция, степень загрязнения 1)
  • Автомобильная промышленность сертифицирована в соответствии с AEC-Q200
  • Конструкция с учетом «Технической чистоты» в соотв. согласно VDA 19, часть 2
  • Разработано для преобразователей постоянного тока в гибридные и электромобили

Общие характеристики

Преимущества применения

Техническая информация

Малый размер высокий µ, высокий B S
Подходит для высокого тока
и / или высокого напряжения
высокий µ, высокий B S , оптимизированная конструкция сердечника
Одноступенчатый фильтр, возможно экстремально широкополосное затухание,
высокая проницаемость, конструкция с низкой емкостью,
медленное снижение μ в сторону более высоких частот,
низкая добротность в диапазоне 150 кГц
Высокая эффективность, низкие потери на рассеяние небольшое количество обмоток необходимо для высокого L, редуктор ступени фильтра
Подходит для высоких и низких температур окружающей среды и высоких рабочих температур высокая температура Кюри, свойства материала
(µ, BS, λS) практически не зависят от температуры
Упрощенная конструкция фильтра свойства материала (µ, BS, λS) практически не зависят от температуры, постоянный импеданс в широком диапазоне синфазных токов благодаря линейной кривой намагничивания

Улучшенная конструкция фильтра ЭМС и синфазного дросселя

Нанокристаллические сердечники широко используются в дросселях синфазного тока (CMC) благодаря их уникальной комбинации магнитных свойств. Благодаря использованию недорогого сырья (на основе железа) и современного крупномасштабного производства, VITROPERM является очень конкурентоспособным решением для широкого спектра применений.

Наши CMC имеют высокое затухание, которое поддерживается в широком диапазоне частот, обеспечивая чрезвычайно широкополосное затухание. Во многих случаях эта характеристика может позволить уменьшить количество ступеней фильтрации в многоступенчатых конфигурациях фильтров ЭМС, чтобы уменьшить сложность, стоимость и объем фильтра. Также снижаются потери меди, что увеличивает эффективность и снижает температуру компонентов.

Мы обладаем обширным практическим и теоретическим опытом в разработке CMC и конфигурации фильтров с использованием нанокристаллических сердечников и компонентов. На более высоких частотах конфигурация обмотки оказывает большое влияние на параметры емкости обмотки и индуктивности рассеяния и поэтому тщательно учитывается в наших конструкциях дросселей.

Преимущества дизайна с VITROPERM

Превосходные свойства материала нанокристаллического VITROPERM позволяют использовать синфазные дроссели с высокой индуктивностью / импедансом даже при небольшом количестве витков, что приводит к снижению потерь в меди, низкой емкости обмотки и отличным характеристикам на ВЧ. Благодаря высокой начальной проницаемости, низкой емкости обмотки и низкой добротности, CMC VITROPERM предлагают широкополосную кривую вносимых потерь в диапазоне от 10 кГц до нескольких МГц и улучшенные характеристики затухания как на низких, так и на высоких частотах. Лучшие характеристики затухания и расширенный диапазон рабочих температур позволяют уменьшить объем компонента в 3 или более раз при аналогичных условиях. Превосходное затухание CMC VITROPERM упрощает конструкцию фильтра в широком диапазоне частот.

Специальные характеристики КМЦ промышленного класса

  • Конструкции в соответствии с UL1446 на основе системы изоляции VAC класса B (файл № E329745)
  • Рабочие температуры до 130 ° C

Разработан для широкого спектра применений:

  • Импульсные источники питания (ИИП)
  • Солнечные инверторы
  • Преобразователи частоты
  • Сварочное оборудование
  • Ветрогенераторы
  • Источники бесперебойного питания (ИБП)

Специальные характеристики КМЦ автомобильного класса

  • Температура окружающей среды: -40 ° C a <+115 ° C
  • Макс. кратковременные рабочие температуры T op = 160 ° C
  • Номинальное напряжение изоляции: U i = 525 В действующее значение (функциональная изоляция, степень загрязнения 1)
  • Автомобильная промышленность сертифицирована в соответствии с AEC-Q200
  • Конструкция с учетом «Технической чистоты» в соотв. согласно VDA 19, часть 2
  • Разработано для преобразователей постоянного тока в гибридные и электромобили

Общие характеристики

Преимущества применения

Техническая информация

Малый размер высокий µ, высокий B S
Подходит для высокого тока
и / или высокого напряжения
высокий µ, высокий B S , оптимизированная конструкция сердечника
Одноступенчатый фильтр, возможно экстремально широкополосное затухание,
высокая проницаемость, конструкция с низкой емкостью,
медленное снижение μ в сторону более высоких частот,
низкая добротность в диапазоне 150 кГц
Высокая эффективность, низкие потери на рассеяние небольшое количество обмоток необходимо для высокого L, редуктор ступени фильтра
Подходит для высоких и низких температур окружающей среды и высоких рабочих температур высокая температура Кюри, свойства материала
(µ, BS, λS) практически не зависят от температуры
Упрощенная конструкция фильтра свойства материала (µ, BS, λS) практически не зависят от температуры, постоянный импеданс в широком диапазоне синфазных токов благодаря линейной кривой намагничивания

Улучшенная конструкция фильтра ЭМС и синфазного дросселя

Нанокристаллические сердечники широко используются в дросселях синфазного тока (CMC) благодаря их уникальной комбинации магнитных свойств. Благодаря использованию недорогого сырья (на основе железа) и современного крупномасштабного производства, VITROPERM является очень конкурентоспособным решением для широкого спектра применений.

Наши CMC имеют высокое затухание, которое поддерживается в широком диапазоне частот, обеспечивая чрезвычайно широкополосное затухание. Во многих случаях эта характеристика может позволить уменьшить количество ступеней фильтрации в многоступенчатых конфигурациях фильтров ЭМС, чтобы уменьшить сложность, стоимость и объем фильтра. Также снижаются потери меди, что увеличивает эффективность и снижает температуру компонентов.

Мы обладаем обширным практическим и теоретическим опытом в разработке CMC и конфигурации фильтров с использованием нанокристаллических сердечников и компонентов. На более высоких частотах конфигурация обмотки оказывает большое влияние на параметры емкости обмотки и индуктивности рассеяния и поэтому тщательно учитывается в наших конструкциях дросселей.

Преимущества дизайна с VITROPERM

Превосходные свойства материала нанокристаллического VITROPERM позволяют использовать синфазные дроссели с высокой индуктивностью / импедансом даже при небольшом количестве витков, что приводит к снижению потерь в меди, низкой емкости обмотки и отличным характеристикам на ВЧ. Благодаря высокой начальной проницаемости, низкой емкости обмотки и низкой добротности, CMC VITROPERM предлагают широкополосную кривую вносимых потерь в диапазоне от 10 кГц до нескольких МГц и улучшенные характеристики затухания как на низких, так и на высоких частотах. Лучшие характеристики затухания и расширенный диапазон рабочих температур позволяют уменьшить объем компонента в 3 или более раз при аналогичных условиях. Превосходное затухание CMC VITROPERM упрощает конструкцию фильтра в широком диапазоне частот.

Доступен технический документ для VITROPERM Зарегистрируйтесь, чтобы получить технический документ по снижению электромагнитных помех в приложениях с полупроводниками с широкой запрещенной зоной

Полупроводники с широкой запрещенной зоной, такие как SiC, GaN и Ga2O3, обладают особыми преимуществами в силовой электронике благодаря своим особым физическим свойствам. эффективность пассивных LC-фильтров.

Список стандартных синфазных дросселей

Автомобилестроение и промышленность

Сброс настроек

N
10 кГц
[мГн]
          901
                    902 Промышленность
1
    17 6126-X212
      902 901 901 901 902
      • 901 901 902 902 Промышленность
      901 901 901
        902 Промышленность
901 Промышленность
  • 902 902 902 902 Низкопрофильный
  • 1000
  • 1
      промышленность Низкопрофильный
    ight
        1 901 901 901
        Промышленность
    1 9011 9011 901 В вертикальном положении 901
  • 902 902 901 901 901 901 901 902 902 Промышленность
  • 9011
        промышленность Низкопрофильный
    901 901 901 901 901 промышленность Низкопрофильный 907 9011 901 Промышленность Низкопрофильный 600417
  • 901 901 901 901
  • 901
  • 1
    • 6001201
        600
    1
                Низкопрофильный
    Низкопрофильный 9011
      Промышленность Низкопрофильный
  • 901 901
  • 907 A20
      1 9011 901 901 901 901 907 Низкопрофильный
    901
  • 9011 9011 901 Промышленность Низкопрофильный53535353 9011 9011 90111
      901 Низкопрофильный
    9180 2 91/902 A2 901 902 902
      9017 9020 9020 X1 901 9017 901 9020 9020 X1 N80 N -14004

      N80 N80 2120

      N80 91/904 A20

      N80 N 2017
        4
                                    2
        92 2,67
            9020 92 2,67
                9020 92 2,671
                    9020 92 2,671
                        9020 92 2,671
          20801 9011 901 9011 901 9011 В вертикальном положении 9020 9020 907 15417
          Продукт Скачать I N
          [A]
          Количество витков U N
          OVCat III
          [V]
          U N
          OVCat II
          [V]
          Grade L L N
          100 кГц
          [мГн]
          R CU
          [мОм]
          | Z |
          100 кГц
          [Ом]
          f R
          [МГц]
          I см
          10 кГц
          [мА]
          Длина
          [мм]
          Высота
          [мм]
          Ширина
          [мм] ]
          6131-X204 5″> 4.5 2 300 600 Промышленность Вертикальный 10,8 2,5 32,5 2320 1 12 22 22 5 2 300 600 Промышленность Вертикальный 28,3 6,6 35,6 6500 0,4 10
                            9020 6166-X206
          6 2 300 600 Промышленность Вертикальный 1″> 29.1 6,7 37,6 8500 0,25 14 35 37 21
          6166-X208 8,5 2 Промышленность Вертикальный 16,4 3,7 19,1 4200 0,5 17 35 36,5 21
          6123-X210
          Низкопрофильный 11.4 2,6 12 3200 0,7 16 35 23 35
          6166-X210 10 9011 9011
            Промышленность В вертикальном положении
          4″> 11,4 2,6 12,7 3150 0,7 16 35 37 21
          Вертикальный 11.4 2,6 9 2950 0,7 22 38 35 22
          6123-X213 12,4 9011 901 промышленность Низкопрофильный 11,4 2,6 8,8 2950 0,7 22 35 25 35
          6122-X095 5″> 13.5 2 600 1000 Промышленность Вертикальный 16,9 3,6 7,6 4000 0,7 22 41 3716 21 37 13 2 300 600 Промышленность Низкопрофильный 8,6 2,2 6,3 2250 1,112 2250 6123-X616 16 2 300 600 Промышленность Низкопрофильный 9″> 12.9 3,1 5,7 3000 3 26 40 24 40
          6126-X216 16 1000
                Промышленность Вертикальный
          5,3 1,3 2,8 1200 3,5 41,5 41,5 40 23,5
          6166-X033 Вертикальный 6 1.5 4,6 1600 1 33 38 38 21
          6166-X039 18 2 3007 901 3007 901 2,9 0,7 3,9 830 3,3 50 36 38 21
          6123-X220 20,5 1.8 0,4 3,2500 11,5 40 35 23,5 35
          6123-X221 20 901 901 Промышленность 60020 901 Низкопрофильный 6,6 1,6 2,9 1470 4,5 35 43 24 43
          6128-X220 Промышленность Вертикальный 5.6 1,3 2,8 1300 3,6 40 42 46 27
          6123-X226 25 9011 4,2 1 1,9 960 7,1 45 43 25 39,5
          6123-X227
        • 20 25 2
        • 20 25 2
        • 20 25
        • Промышленность Низкопрофильный 12 2.8 3,5 2900 2,2 45 52 32 52
          6128-X225 25 2 300
              промышленность 4,2
          1 1,9 970 4,9 45 42 40 27
          6128-X226 25 1000
                  Промышленность Вертикальный
          12 2.8 3,3 2900 1,5 40 52 48,5 28,5
          6123-X232 30 2 3,9 0,9 2,4 920 7 50 52 29 52
          6128-X031 30 Вертикальный 3.9 0,9 2,3 900 4 65 51 50 27
          6128-X230 30 9011 9011 9011 9011 9011 6,3 1,5 2,3 1650 2,7 55 52 47 27
          6123-X241 Низкопрофильный 3.6 0,8 1,4 870 6 90 52 32 52
          6123-X248 46 2,5 0,6 1 660 5,7 100 57 33 51
          6123-X26320 6123-X26320
        • 902 902
        • 204 902
        • Промышленность Низкопрофильный 1.6 0,4 0,5 390 9,3 120 56 32 51
          6123-X285 85 1,6 0,5 0,6 510 1,6 200 73 40 73
          6123-X301 901 901 7 901 901 Промышленность Низкопрофильный 31.8 7,4 24,6 8650 0,23 27 40,5 32,5 40,5
          6123-X310 10 13,9 3,2 14 3500 1,5 30 51 32 51
          6123-X308 Промышленность Низкопрофильный 10.6 2,5 8,5 2600 0,8 40 42 32 42
          6123-X312 1224 1000
                          Низкопрофильный
          5,7 3,7 11,8 2650 0,48 150 51 32 51
          6123-X315 Промышленность Низкопрофильный 4.3 1 2,9 1000 1,4 55 42 32 42
          6123-X316 1624 1000 4,8 3,1 6,5 2500 0,65 200 59 32 59
          6123-X3171 901 901 901 16 901 Промышленность Низкопрофильный 9.4 2,2 5,9 2400 1,45 35 51,5 34 51,5
          6123-X320 20 20 10,6 2,4 4,1 2650 0,9 60 59 33 59
          6123-X321
        • Промышленность Низкопрофильный 4.8 1,1 2,8 1200 2,3 55 52 34 52
          6123-X325 254 1000 9011 9011 2 1,3 2,27 1000 2,8 380 60 33 60
          S6123-X326 Промышленность Низкопрофильный 4.9 1,1 2,1 1150 2 60 51,5 32 51,5
          6122-X326 3 901 НЕТ 10,6 2,4 4,1 2500 НЕТ НЕТ 64 65 35
          9 3300600 Промышленность Вертикальный 3.6 0,8 1,4 850 2,3 80 64 58 32
          6123-X332 324 1000 9011 9011
              9011 901 Низкопрофильный
          1,2 0,8 1,4 600 4,9 480 59 33 59
          6122-X333
              9020
              9020
              9020
          Промышленность Вертикальный 1.2 0,8 1,4 600 4,9 480 64 60 32
          6123-X140 404 1000 901 9011 901
                901 901 Низкопрофильный
          2,5 0,6 1,2 600 4,7 100 52 33 50
          6123-X240 40
            40
              Промышленность Низкопрофильный 1.5 0,8 1,72 680 4 380 70 37 70
              6123-X363 6324 9011 901 промышленность Низкопрофильный 1,6 0,5 0,72500 1 190 70 42 70
              6123-X37024 901 90124 901 901 Промышленность Низкопрофильный 0.8 0,5 0,86 415 1,45 900 85 53 85
              6123-X311 110 0,7 0,6 0,63 430 1,4 1750 135 57 135
              6123-X400
              Промышленность Низкопрофильный 6.9 1,6 7,66 1500 1,4 40 51 33 51
              6123-X401 20 3,6 0,8 2,75860 3,4 90 51,5 33 51,5
              6123-X402 Промышленность Низкопрофильный 3.2 0,7 1,5 750 3,5 100 60 33,5 60
              6123-X403 40 1,4 0,3 0,82 360 7 160 60 33 60
              6127-X0102020 91 901 Н / Д Автомобильный Вертикальный 26.8 6,2 16,6 6630 НЕТ 16 33 35 25
              6127-X011 9 Автомобильная промышленность Вертикальная 21,7 5 13,6 5320 Н / Д 18 33 35 25
              НЕТ НЕТ Автомобильный Вертикальный 17.1 4 11,4 4180 НЕТ 20 33 35 25
              6127-X013 11 91/2 A Автомобильная промышленность Вертикальная 13,1 3,1 8,8 3180 Н / Д 23 33 35 25 9020 X1 НЕТ НЕТ Автомобильный Вертикальный 11.3 2,7 7,3 2730 НЕТ 24 33 35 25
              6127-X007 134 9180 N 80 A Автомобильная промышленность Вертикальная 8,1 1,9 5,4 1930 НЕТ 29 33 35 25
              9127
              НЕТ НЕТ Автомобильный Вертикальный 6.7 1,6 4,2 1590 НЕТ 32 33 35 25
              6127-X009 21 4 A Автомобильная промышленность Вертикальная 3,3 0,8 2,25780 НЕТ 45 33 35 25
              6201 НЕТ НЕТ Автомобильный Вертикальный 13.8 3,2 13,6 3310 НЕТ 18 37 33 25
              6127-X016 9 Автомобильная промышленность Вертикальная 10,5 2,5 10,8 2530 НЕТ 20 37 33 25
                9259 9201 9201 9204
              НЕТ НЕТ Автомобильный Вертикальный 9.1 2,1 9 2180 НЕТ 22 37 33 25
              6127-X018 11 4 A Автомобильная промышленность Вертикальная 6,5 1,5 6,8 1540 Н / Д 25 37 33 25
              33 25
              НЕТ НЕТ Автомобильный Вертикальный 5.4 1,3 5,5 1280 НЕТ 28 37 33 25
              6127-X020 14 N 901 91/901 A Автомобильная промышленность Вертикальная 4,1 1 4,1 1030 Н / Д 31 37 33 25
              НЕТ 40 Промышленность Низкопрофильный 20 4.7 55 4500 НЕТ 13 22,7 13,5 22,4
              6131-X402 2 9011 901 Промышленность 60020 9011 901 Вертикальный 12,1 2,82 120 3000 3,6 12 22 25 12
              6161-X016 Промышленность Вертикальный 24 7.7 95 7500 НЕТ 8 23 25 14
              6166-X035 12 2 11,7 3 13 3350 1 25 36 38 21
              6123-X216
                    902 902
                Промышленность Низкопрофильный 4.4 2,9 8,2 2200 2 204 59 28 59
                6123-X225 25 25 Низкопрофильный 3,5 2 5,3 1700 3 255 70 38 70
                6127-X021.2 2 Нет Нет Автомобильная промышленность Вертикальный 3,4 0,8 3,3 820 Нет 35 370120 35
                6127-X022 19,4 2 Нет Нет Автомобильная промышленность Вертикальный 4,3 1 2,8 1 2,8 9120 33 35 25
                6131-X038 6.5 2 300 600 Промышленность Вертикальный 3,4 0,79 15 650 6 20 22
                401 9017 901 901 9017 901

                Загрузки

                Продукты ЭМС на основе нанокристаллического вещества VITROPERM

                Информация о продукте

                VITROPERM 550 HF

                Информация о продукте

                Скачать
                VITROPERM 712 F

                Информация о продукте

                Синфазные дроссели VACOCOIL

                Информация о продукте

                Скачать
                Набор образцов синфазного дросселя

                Информация о продукте

                Скачать
                Комплект керна

                Информация о продукте

                Скачать
                Контрольный список для CMC EN50178

                Информация о продукте

                Скачать
                Контрольный список CMC IEC62109 и IEC61800

                Информация о продукте

                Скачать

                Сопутствующие товары

                Сердцевины аморфные и нанокристаллические

                Синфазные дроссели (CMC) на основе нанокристаллических VITROPERM обеспечивают высочайшее затухание в компактной конструкции для широкого диапазона требований к электромагнитным помехам.

                Аморфные и нанокристаллические ядра

                Нанокристаллический материал VITROPERM®

                VITROPERM – это нанокристаллический материал на основе железа с выдающейся комбинацией магнитомягких свойств, которые делают его современным материалом для широкого спектра применений, например синфазные дроссели (CMC), трансформаторы тока (CT), фильтры электромагнитных помех и экранирующий материал при беспроводной передаче энергии.

                Нанокристаллический материал VITROPERM

                Фильтрация электромагнитных помех

                Мы предлагаем не только эталонный материал для решений EMI, но также сердечники и синфазные дроссели на основе нашего нанокристаллического материала VITROPERM.

                EMI фильтрация

                Свяжитесь с нами Think Global – Act Local

                Будьте осторожны с недорогими / качественными синфазными дросселями….

                Уважаемые читатели, в последние месяцы я был очень занят обучением и поиском и устранением неисправностей EMI. Я счастлив быть здесь снова с новым постом.

                В этом месяце мы рассмотрим тему из реальной ситуации – очень интересную – для разработчиков электроники, работающих над проблемами кондуктивных выбросов.

                В одном из проектов, в котором я участвовал несколько недель назад, у продукта не было кондуктивных помех в линии электропитания переменного тока. При измерениях с помощью LISN (сети стабилизации импеданса линии) проблема была связана с синфазным излучением.

                Разработчик схемы попытался использовать дроссель синфазного тока, чтобы уменьшить выбросы (конденсаторы типа Y были невозможны для этого приложения).

                Он использовал недорогой (это важно!) Дроссель синфазного тока с тороидальным сердечником.

                Для этого компонента у него было несколько образцов для тестирования, и изначально дроссель выглядел как эффективное решение для испытаний внутри компании. Назовем использованный дроссель ЧКА.

                Благодаря многообещающим результатам в компании, прототип был специально подготовлен для отправки во внешнюю лабораторию (время скрестить пальцы!).

                Но во внешней лаборатории продукт снова вышел из строя (я думаю, что вы экспериментировали с подобной ситуацией), и у вас на ум приходит типичный вопрос: «Как это возможно, что решение в компании терпело неудачу во внешней лаборатории?»

                Ответ на этот вопрос, как обычно, заключается в обнаружении различий между обоими сценариями.

                Анализируя проблему, я обнаружил, что дроссель, использованный в прототипе для внешней лаборатории, отличался от того, который был припаян в исходном прототипе.Тот же номер детали, тот же производитель, та же коробка с образцами, но…. другой блок, а не ТОЧНО дроссель, используемый в компании. Назовем второй штуцер ЧКБ.

                Прежде чем объяснять причину отказа, давайте рассмотрим основы синфазного дросселя.

                Синфазный дроссель – это спаренная катушка индуктивности: две катушки индуктивности построены с использованием одного и того же сердечника. Обратите внимание на схему намотки (рис. 1), которая очень важна для получения синфазного дросселя.

                Рис. 1. Идеальный дроссель синфазного сигнала для дифференциальных токов (слева), синфазных токов (в середине) и символ для схемы (справа).

                Для этого идеального дросселя магнитный поток в сердечнике возникает из-за того, что токи дифференциальной моды iDM (рис. 1, слева) компенсируют друг друга, что приводит к нулевому импедансу. Но магнитный поток, вызванный синфазными токами iCM (рис. 1, в середине), накапливается, что приводит к высокому значению импеданса. Обозначение этого типа дросселя (рис. 1, справа) использует две точки, чтобы указать, как должны быть сделаны обмотки, чтобы добиться такого поведения.

                Подводя итог, идеальный дроссель синфазного режима выглядит как простой провод для сигналов дифференциального режима, в то время как он выглядит как индуктор для сигналов синфазного режима.Одним из преимуществ таких дросселей является то, что они не насыщаются токами дифференциального режима.

                Для этих связанных катушек индуктивности коэффициент связи k можно рассчитать по формуле. 1:

                k = M / √ (L1 × L2) (уравнение 1)

                и индуктивности синфазного и дифференциального режима могут быть получены из уравнения. 2:

                LDM = 2 × (L-M) и LCM = (L + M) / 2 (уравнение 2)

                , где M – взаимная индуктивность, а L1, L2 – индуктивности для обеих катушек индуктивности.

                Учитывая, что индукторы равны, L1 = L и для 100% идеальной связи k = 1 взаимная индуктивность M определяется по формуле. 1, равная индуктивности L (M = L), а индуктивности в синфазном и дифференциальном режимах взяты из уравнения. 2, LDM = 0 и LCM = L.

                Итак, подтверждено, что мы обнаружим не эффект импеданса для сигналов дифференциального режима, а некоторое значение импеданса для сигналов синфазного режима.

                В реальном синфазном дросселе подавление не идеальное. В результате импеданс дифференциального режима не равен нулю.Этот эффект иногда называют «утечкой». Это полезно для фильтрации сигналов дифференциального режима, но в сильноточных приложениях необходимо проверять эффект насыщения.

                Вернемся к нашему примеру с провалом в лаборатории. Чтобы проанализировать ситуацию, я измерил отклик обоих дросселей с помощью анализатора цепей Bode 100 (действительно полезный инструмент, если вас интересуют частоты до 50 МГц).

                Упрощенное измерение синфазного дросселя может быть выполнено, как показано на рис.2:

                Рис. 2. Упрощенное измерение импедансов синфазного дросселя.

                Было измерено удовлетворительное функционирование дросселя в нашем приложении (CHKA), результаты представлены на рис. 03:

                .

                Рис. 3. Простая характеристика ЧКА.

                Вы можете увидеть, насколько велико сопротивление эффекта синфазного режима по сравнению с эффектом дифференциального режима.

                Для второго дросселя (CHKB), который вышел из строя в лаборатории, я смог увидеть очень тонкую разницу: у одной из катушек дросселя не хватало ОДНОГО ОБОРОТА (рис.4).

                Рис. 4. Дроссели, использованные в нашем примере.

                В

                ЧКА было по 14 ходов на L1 и L2. ЧКБ имел 14 витков для L1 и 13 витков для L2.

                Это очень важное отличие. Если одна из катушек не совсем такая, как другая, индуктивность синфазного режима будет уменьшена (плохая фильтрация синфазного сигнала), а дифференциальная индуктивность увеличится (возможно, сердечник может быть насыщен номинальным током в сильноточных приложениях).

                Ядра такого типа наматываются вручную, поэтому человеческие ошибки и / или низкокачественные тесты могут создать эту трудную для поиска проблему.

                Сравнение обоих дросселей приведено на рис. 5:

                Рис. 5. Сравнение дросселей ЧКА и ЧКБ.

                Из измерений ясно, насколько важна идеальная симметрия для двух катушек в дросселе. При отсутствии только одного витка в одной из катушек полное сопротивление синфазного сигнала (рис. 5, слева) резко уменьшается, как, например, от точки A к точке B на той же конкретной частоте.В результате будет снижена эффективность фильтрации синфазных сигналов электромагнитных помех.

                Таким же образом индуктивность дифференциального режима увеличивается от A до B (рис. 5, справа) с типичным эффектом насыщения сердечника.

                Позвольте мне завершить этот пост двумя важными советами: 1) будьте осторожны с дешевыми / некачественными компонентами; и 2) попробуйте иметь в своей лаборатории анализатор цепей или анализатор импеданса, чтобы проверить, какой компонент вы используете в своей конструкции. И, конечно же, удачи в следующем дизайне!

                Common Mode Choke – обзор

                4.4 Преимущества и недостатки

                Преимущество линейных источников питания состоит в том, что они не создают электромагнитных помех. Это преимущество невозможно переоценить, поскольку затраты на материалы и время разработки, затрачиваемое на устранение электромагнитных помех, могут быть высокими.

                Импульсный источник питания может состоять из нескольких компонентов, но это не учитывает фильтрацию и экранирование электромагнитных помех. Эти дополнительные схемы могут удвоить общую стоимость драйвера светодиода. Если светодиоды распределены, например, в канальном освещении, где нет возможности экранировать какие-либо электромагнитные помехи, требуются как синфазная, так и дифференциальная фильтрация.А синфазные дроссели – дорогое удовольствие!

                Одним из недостатков линейного драйвера светодиода может быть низкая эффективность, которая представляет собой отношение напряжения светодиода к напряжению питания. КПД низкий только в том случае, если напряжение питания несколько выше напряжения светодиода. В этих случаях низкая эффективность вызывает возникновение тепловых проблем. Может потребоваться радиатор, который является громоздким и умеренно дорогим. Следует отметить, что там, где напряжение питания лишь немного выше, чем напряжение светодиода, эффективность схемы с линейным стабилизатором может быть выше, чем с импульсным стабилизатором.

                Линейные драйверы светодиодов с питанием от сети имеют недостаток – большой размер, поскольку почти всегда требуется понижающий трансформатор (если напряжение цепочки светодиодов не очень близко к пиковому напряжению питания переменного тока). Сетевой трансформатор на 50 или 60 Гц громоздкий и тяжелый. Сглаживающие конденсаторы после мостового выпрямителя тоже очень громоздкие. Эффективность будет изменяться по мере того, как напряжение питания переменного тока повышается и падает в течение длительного периода, потому что разница между выпрямленным напряжением и напряжением цепочки светодиодов будет изменяться.

                Коммутируемые линейные или модульные каскадные линейные регуляторы могут использоваться от сети переменного тока. Их преимущество состоит в том, что они не нуждаются в трансформаторе, а недостатком – в том, что они не изолированы от опасно высоких напряжений. Они довольно малы и удивительно эффективны, потому что большая часть падения напряжения приходится на светодиодную нагрузку. Однако им необходимо большое количество последовательно включенных светодиодов.

                Синфазные дроссели | Катушки индуктивности

                Примечание. Для сортировки и фильтрации требуется JavaScript, который в настоящее время отключен в вашем браузере.

                серии


                Импеданс Мин.
                (Ом)

                Сопротивление Макс.
                (Ом)

                Мин.
                постоянного тока (мА)

                Макс.
                постоянного тока (мА)

                Размер корпуса

                Рабочая температура (C)

                30 370 280.0 450,0 0805-40 до +85
                90 2200 200.0 370,0 1206-40 до +85

                Катушки индуктивности в ЭМС – Часть 3: Фильтрация синфазных помех

                В этой статье представлены магнитные компоненты для фильтрации синфазных помех:

                Оба широко используются в области электромагнитной совместимости (ЭМС) для фильтрации синфазных помех.В этой статье представлены основы, характеристики и некоторые реальные приложения фильтрации синфазного шума.

                Что такое синфазный шум?

                Синфазный шум – один из наиболее распространенных источников излучаемого излучения. Характеристики синфазного шума можно увидеть на рисунке ниже: ток синфазного шума протекает через сигнал вперед И через путь обратного сигнала в том же направлении. Существуют различные источники синфазного шума, такие как емкостная связь (одновременно с трактом прямого и обратного тока) или зашумленная контрольная точка.При наличии синфазного шума могут возникнуть два эффекта:

                Синфазный шум против дифференциального шума.

                Что такое ферритовые зажимы?

                Зажимные ферриты, также называемые ферритами для кабелей, – это ферриты, которые можно открывать и устанавливать вокруг провода или кабеля. Они очень удобны, потому что их можно установить вокруг проводки без необходимости отсоединять какие-либо клеммы. Ферриты зажима изготовлены из материалов с высокой магнитной проницаемостью, таких как MnZn или NiZn. Высокая магнитная проницаемость этих материалов «вынуждает» концентрировать силовые линии магнитного поля синфазного тока внутри этих фиксирующих ферритов.

                Пример ферритового зажима (ферритовый кабель) [8].

                Характеристики ферритовых зажимов

                С физической точки зрения ферритовые зажимы работают как ферритовые шарики. У них есть частотно-зависимый импеданс. С увеличением частоты ферритовые шарики ведут себя индуктивно, пока частота не достигнет резонансной частоты. Вокруг резонансной частоты ферритовый шарик ведет себя резистивно и, следовательно, помогает эффективно подавлять синфазный шум. Для еще более высоких частот феррит проявляет емкостное поведение.Следующие два рисунка показывают типичную частотную характеристику ферритового зажима. На левом графике показано, как импеданс зависит от частоты (резонансная частота примерно 150 МГц). Второй показывает, как изменяется резонансная частота в зависимости от количества витков, то есть сколько раз кабель наматывается на феррит. При добавлении витков сопротивление увеличивается, но частота сдвигается из-за дополнительной емкости.

                Характеристики ферритового зажима [1].

                Основные параметры ферритовых зажимов

                Ферритовые зажимы бывают различных типов и размеров.Чтобы выбрать подходящий, важно знать несколько основных аспектов:

                • Материал. Магнитный материал и его проницаемость будут определять полезный частотный диапазон феррейта. Есть много видов материалов. Вот самые важные из них: Железный порошок (Fe), подходящий для низких частот. Ядра MnZn, подходящие от нескольких МГц до 30 МГц. NiZn, подходит от нескольких МГц до 1 ГГц.

                • Температура Кюри Tc. Магнитные материалы сохраняют свои свойства до тех пор, пока не достигнут значения температуры Кюри.При более высоких температурах феррит теряет свой постоянный магнетизм и, следовательно, теряет все фильтрующие свойства. Обычно значения температуры высокие, несколько сотен [ºC]. Обычно точка Кюри намного выше рекомендованной рабочей температуры, поэтому ферриты никогда не должны работать около этих высоких температур. Например, Würth Elektronik утверждает, что Tc некоторых ферритов составляет 150 ° C [6].

                • Размер. Максимальный размер провода, который можно вставить через феррит, и количество витков.

                • Насыщенность. Как и другие детали, изготовленные из ферромагнитных материалов, ферритовые зажимы изменяют свое поведение с увеличением тока. Однако синфазные токи, которые отвечают за подавление непреднамеренных излучений, обычно находятся в диапазоне микро- или миллиампер. Следовательно, ток насыщения обычно не является проблемой для ферритовых кабелей в качестве фильтров синфазных электромагнитных помех (EMI).

                Что такое синфазные дроссели?

                Синфазные дроссели, также известные как дроссели с компенсацией тока, в основном представляют собой пару связанных катушек индуктивности.

                Синфазный дроссель SMD [2].

                На рисунке ниже показано, как дифференциальный и синфазный токи протекают через синфазный дроссель. Дифференциальный ток, циркулирующий через каждый из индукторов, создает магнитное поле, и, поскольку они связаны, магнитное поле, создаваемое одним индуктором, противодействует полю, создаваемому другим индуктором, тем самым устраняя общую магнитную энергию, циркулирующую для обоих проводников.

                Символ синфазного дросселя.

                Характеристики синфазных дросселей

                Идеальный синфазный дроссель устраняет весь синфазный шум (бесконечный общий импеданс) и пропускает через него все дифференциальные сигналы (нулевой дифференциальный импеданс).В реальном мире существуют ограничения для обеих характеристик, поэтому важно знать приложение и его частотные характеристики, чтобы выбрать правильный дроссель.

                Как было сказано ранее, импеданс, представленный синфазным сигналам, известен как общий импеданс, а импеданс, представленный дифференциальным сигналам, известен как дифференциальный импеданс. Измерение обоих параметров может быть выполнено с помощью анализатора цепей. Для каждого измерения частотной характеристики входы и выходы синфазных дросселей необходимо замкнуть накоротко, как показано на рисунке ниже.

                Слева: измерение синфазного сигнала. Справа: измерение в дифференциальном режиме. Таблицы данных

                обычно включают кривые с импедансами как синфазного, так и дифференциального режима, и они обычно указываются в логарифмической шкале [дБ], предоставляя информацию о затухании, которое они производят для синфазных и дифференциальных сигналов, циркулирующих через дроссели.

                Синфазное и дифференциальное ослабление синфазного дросселя [3].

                Основные параметры синфазных дросселей

                При выборе синфазных дросселей наиболее важными параметрами, которые следует учитывать, являются следующие:

                • Номинальный ток [A]. Максимальный среднеквадратичный (RMS) ток, который может применяться без насыщения сердечника. Чтобы избежать насыщения сердечника, необходимо оставить немного места для максимального тока насыщения. Однако синфазные токи, которые ответственны за непреднамеренное излучение, обычно находятся в диапазоне микро- или миллиампер. Следовательно, ток насыщения обычно не является проблемой для фильтров синфазных электромагнитных помех (EMI). Ограничивающим фактором для номинального тока синфазных дросселей является сопротивление меди Rdc обмоток, поскольку это приводит к тепловому нагреву дросселя.

                • Материал. Материал сердечника будет определять полосу частот, а также пределы насыщения. Магнитная проницаемость µr [1] описывает способность концентрировать магнитный поток в материале.

                • Сопротивление постоянному току Rdc [ Ом] . Максимальное сопротивление при 0 Гц. Это вызвано тем, что каждый медный провод имеет сопротивление более 0 Ом. Он определит максимальные потери мощности синфазного дросселя.

                • Номинальная индуктивность [H]. Обычно выдается вместе с тестом, при котором измеряется индуктивность (частота и приложенный ток). Вот почему кривые затухания не совсем плоские и есть причина саморезонанса.

                Реальные приложения

                Синфазные дроссели часто используются для фильтрации входных линий питания. В этом случае дроссель синфазного сигнала ослабляет шум, исходящий от внешнего источника питания, и наоборот.

                Сетевой фильтр постоянного тока с синфазным дросселем.

                В шинах дифференциальной связи, таких как сеть контроллеров (CAN), широко используемая в автомобилях, синфазные дроссели фильтруют сигналы перед передачей в другие части автомобиля.

                Синфазный фильтр в коммуникации по шине CAN [4].

                В высокоскоростных приложениях, таких как универсальная последовательная шина (USB), обычно добавляют ферритовый буртик на один или даже на оба конца кабеля. Обычно это делается для предотвращения непреднамеренного излучения путем ослабления синфазных токов в кабеле.

                Ферриты по USB-кабелю [5].

                Заключение

                Ферритовые зажимы и синфазные дроссели являются важными компонентами в области электромагнитной совместимости (ЭМС). Они ослабляют высокочастотные токи синфазного шума и, следовательно, помогают снизить уровень излучаемых помех. Ферритовые зажимы широко используются для поиска и устранения неисправностей, поскольку их можно легко установить в уже собранную систему. Синфазные дроссели важны для подавления синфазных помех в источниках питания и высокоскоростных линиях дифференциальных сигналов (например,грамм. CAN, Ethernet, LVDS).

                Это сообщение в блоге было написано Игнасио де Мендисабаль (инженер-электронщик, Брюссель) и отредактировано Рето Келлер (инженер-электронщик, Швейцария). Большое спасибо Игнасио и Рето за их ценную работу.

                Список литературы

                [1] Ферритовый цех. https://ferrite-shop.com/product/5-mm-ferrite-snap-on-clamp/ , по состоянию на 06 ноября 2020 г.

                [2] West Coast Magnetics. https://www.wcmagnetics.com/ , по состоянию на 6 ноября 2020 г.

                [3] Поиск подходящего феррита: сравнение материалов сердечника, Würth Elektronik. https://www.we-online.com/web/en/electronic_components/news_pbs/blog_pbcm/blog_detail-worldofelectronics_72001.php , по состоянию на 06 ноября 2020 г.

                [4] Texas Instruments. Синфазные дроссели в сетях CAN: источник неожиданных переходных процессов. https://www.ti.com/lit/an/slla271/slla271.pdf , по состоянию на 06 ноября 2020 г.

                [5] Swling – USB-кабели с двойным ферритом Tripp Lite. https: // swling.com / blog / 2019/09 / tripp-lite-dual-ferrite-usb-cabin / , по состоянию на 06 ноября 2020 г.

                [6] Лист данных Ферритовый кольцевой сердечник WE-NCF с нейлоновым зажимом, Würth Elektronik. https://www.we-online.de/katalog/datasheet/74271318.pdf , по состоянию на 06 ноября 2020 г.

                [7] RS Component. https://uk.rs-online.com/web/p/ferrite-sleeves/1232497/ , по состоянию на 06 ноября 2020 г.

                Синфазные дроссели от RFMW, Ltd

                Граница

                Больше информации

                Синфазная дроссельная катушка, SMT

                Характеристики

                • Номер детали: SCM3216F-601M
                • Производитель: Frontier Electronics
                • Статус: Стандарт
                Отправить запрос цитаты Отправить запрос цитаты

                Граница

                Больше информации

                Синфазная дроссельная катушка, 0805, 90 Ом, 20%, 0.4 А

                Характеристики

                • Номер детали: SCM2012F-900M-I-LRH
                • Производитель: Frontier Electronics
                • Статус: Стандарт
                Отправить запрос цитаты Отправить запрос цитаты

                Граница

                Больше информации

                Синфазный дроссель, 2925, 300 Ом, 20%, 5A

                Характеристики

                • Номер детали: SCM7038F-701M-LRH
                • Производитель: Frontier Electronics
                • Статус: Стандарт
                Отправить запрос цитаты Отправить запрос цитаты

                Граница

                Больше информации

                Дроссель фильтра

                Характеристики

                • Номер детали: 1626-22
                • Производитель: Frontier Electronics
                • Статус: Стандарт
                Отправить запрос цитаты Отправить запрос цитаты

                Граница

                Больше информации

                Фильтр, тороидальная линия, 10 мкГн, 5 А, сквозное отверстие

                Характеристики

                • Номер детали: 3011I101-LFR
                • Производитель: Frontier Electronics
                • Статус: Стандартный
                • Монтаж: сквозное отверстие
                • Номинальный ток: 5
                • Мин. Индуктивность: 25
                • DCR Тип: 0.02
                • Длина: 12,7
                • Ширина -: 16
                • Высота: 10
                Отправить запрос цитаты Отправить запрос цитаты Сквозное отверстие 5 25 0.02 12,7 16 10

                Граница

                Больше информации

                Синфазный дроссель, 90 Ом, 20%, 5 В, 0.10 А, 0203

                Характеристики

                • Номер детали: MCM08062G-900
                • Производитель: Frontier Electronics
                • Статус: Стандартный
                • Монтаж: Поверхностный монтаж
                • Номинальный ток: 0,1
                • DCR Тип: 90
                Отправить запрос цитаты Отправить запрос цитаты Крепление на поверхность 0.1 90

                Граница

                Больше информации

                Синфазная дроссельная катушка, 0805, 67 Ом, 20%, 0.4 А

                Характеристики

                • Номер детали: SCM2012F-670M-I-LRH
                • Производитель: Frontier Electronics
                • Статус: Стандартный
                • Монтаж: Поверхностный монтаж
                • Номинальный ток: 0,4
                Отправить запрос цитаты Отправить запрос цитаты Крепление на поверхность 0.4

                Граница

                Больше информации

                Синфазная дроссельная катушка, SMT

                Характеристики

                • Номер детали: SCM3216F-900M-I-LRH
                • Производитель: Frontier Electronics
                • Статус: Стандарт
                Отправить запрос цитаты Отправить запрос цитаты

                Граница

                Больше информации

                Синфазный дроссель, 2925, 300 Ом, 20%, 5A

                Характеристики

                • Номер детали: SCM7038F-301M-LRH
                • Производитель: Frontier Electronics
                • Статус: Стандартный
                • Монтаж: Поверхностный монтаж
                • Номинальный ток: 5
                • DCR Тип: 300
                Отправить запрос цитаты Отправить запрос цитаты Крепление на поверхность 5 300

                Граница

                Больше информации

                Индуктор, 1000 Гн, 10%, 0.23 А, радиальный вывод

                Характеристики

                • Номер детали: 18402102K
                • Производитель: Frontier Electronics
                • Статус: Стандартный
                • Монтаж: Сквозное отверстие
                • Номинальный ток: 0,23
                • Мин. Индуктивность: 1000
                • DCR Тип: 2,5
                Отправить запрос цитаты Отправить запрос цитаты Сквозное отверстие 0.23 1000 2,5

                Граница

                Больше информации

                Индуктор, 12 Гн, 10%, 2.2 А, радиальный вывод

                Характеристики

                • Номер детали: 18402120K
                • Производитель: Frontier Electronics
                • Статус: Стандартный
                • Монтаж: Сквозное отверстие
                • Номинальный ток: 2,2
                • Мин. Индуктивность: 12
                • Тип DCR: 0,04
                Отправить запрос цитаты Отправить запрос цитаты Сквозное отверстие 2.2 12 0,04

                Граница

                Больше информации

                Синфазный дроссель, 370 Ом, 20%, 0.28 А, 0805

                Характеристики

                • Номер детали: SCM2012F-371M-I
                • Производитель: Frontier Electronics
                • Статус: Стандартный
                • Монтаж: Поверхностный монтаж
                • Номинальный ток: 0,28
                • DCR Тип: 0,45
                Отправить запрос цитаты Отправить запрос цитаты Крепление на поверхность 0.28 0,45

                Граница

                Больше информации

                Синфазный дроссель, проволочная обмотка, 700 Ом, 20%, 4 А, 3025

                Характеристики

                • Номер детали: SCM7038F-701-LRH
                • Производитель: Frontier Electronics
                • Статус: Стандартный
                • Монтаж: Поверхностный монтаж
                • Номинальный ток: 4
                • Длина: 7.5
                • Ширина -: 6,5
                • Высота: 3,8
                Отправить запрос цитаты Отправить запрос цитаты Крепление на поверхность 4 7.5 6,5 3,8

                Граница

                Больше информации

                Синфазная дроссельная катушка, 180 @ 100 МГц

                Характеристики

                • Номер детали: SCM2012F-181M-I
                • Производитель: Frontier Electronics
                • Статус: Стандартный
                Отправить запрос цитаты Отправить запрос цитаты

                Граница

                Больше информации

                Синфазная дроссельная катушка, 90 @ 100 МГц

                Характеристики

                • Номер детали: SCM2012F-900M-I
                • Производитель: Frontier Electronics
                • Статус: Стандарт
                Отправить запрос цитаты Отправить запрос цитаты

                Граница

                Больше информации

                Стержневой дроссель

                Характеристики

                • Номер детали: 6618RC9R0L-26T
                • Производитель: Frontier Electronics
                • Статус: Стандартный
                Отправить запрос цитаты Отправить запрос цитаты
                .

                Добавить комментарий

                Ваш адрес email не будет опубликован. Обязательные поля помечены *
