Амплитудная модуляция

Содержание

Обнаружили ошибку? Выделите ее мышью и нажмите

Введение

В данной статье речь пойдет о разновидностях аналоговой амплитудной модуляции. Предполагается, что читатель понимает смысл комплексной огибающей полосового радиосигнала, а также понятия аналитического сигнала и преобразования Гильберта.

Как было отмечено ранее, процесс модуляции заключается в формировании низкочастотной комплексной огибающей

(1)
после чего производится перенос этой комплексной огибающей на несущую частоту умножением на
(2)

Также было отмечено, что все виды модуляции различаются только способом формирования комплексной огибающей на основе модулирующего сигнала

Формирование сигналов с амплитудной модуляцией

Рассмотрим как производится формирование комплексной огибающей в случае с амплитудной модуляцией (АМ).

При АМ производится изменение только амплитуды несущего колебания при постоянной начальной фазе:

(3)
где – закон изменения амплитуды, а – постоянная начальная фаза несущего колебания. Потребуем, чтобы модулирующий сигнал имел нулевую постоянную составляющую и Тогда где носит название глубины АМ и радиосигнал с АМ имеет вид:
(4)

Поясним смысл глубины АМ, для этого возьмем частный случай модулирующего сигнала где В этом случае получим так называемую однотональную АМ. При амплитуда несущего колебания не меняется. На рисунках 1 – 4 приведены графики АМ сигнала при различной глубине модуляции: от 0 до 1,5. Синим показана амплитуда При глубине модуляции от 0 до 1 амплитуда несущего колебания совпадает с , однако при наблюдается перемодуляция, так как пересекает ось абсцисс.


Рисунок 1: АМ сигнал при глубине модуляции равной 0

Рисунок 2: АМ сигнал при глубине модуляции равной 0,5

Рисунок 3: АМ сигнал при глубине модуляции равной 1

Рисунок 4: АМ сигнал при глубине модуляции равной 1,5

Если глубина АМ выбрана так, что перемодуляции не наблюдается, то измерить глубину АМ можно по осциллограмме радиосигнала. Для этого необходимо померить максимальную и минимальную амплитуду несущего колебания как это показано на рисунке 5, и по ним рассчитать глубину АМ по формуле:

(5)


Рисунок 5: Измерение глубины АМ по осциллограмме радиосигнала

Необходимо отметить, что перемодуляция вредный эффект, которого необходимо избегать, в противном случае возникнут проблемы при демодуляции сигнала.

Теперь рассмотрим структурную схему АМ модулятора. Для этого выделим из АМ сигнала (4) комплексную огибающую:

(6)

Таким образом, комплексная огибающая равна , тогда квадратурные составляющие комплексной огибающей равны:

(7)

Тогда структурная схема АМ модулятора на базе универсального квадратурного модулятора может быть представлена как это показано на рисунке 6.


Рисунок 6: Структурная схема АМ модулятора

Данная схема не является оптимальной, ее можно упростить, задав фазу комплексной огибающей равную нулю, тогда

(8)
Таким образом, квадратурная составляющая не учитывается, и радиосигнал формируется простым умножением несущего колебания на как это показано на рисунке 7.
Рисунок 7: Упрощенная схема АМ

Спектр сигналов с амплитудной модуляцией

Рассмотрим теперь спектр однотональной АМ. Для этого представим АМ сигнал в виде:

(9)
Таким образом, можно сделать вывод о том, что спектр однотональной АМ имеет три гармоники. Амплитудный и фазовый спектры сигнала с АМ представлены на рисунке 8.


Рисунок 8: Амплитудный и фазовый спектр сигнала с АМ

Центральная гармоника не несет никакой информации, однако ее амплитуда максимальна и не зависит от глубины АМ. Информация заключена в боковых гармониках, при этом их уровень зависит от глубины АМ, чем она выше, тем уровень боковых гармоник больше. Максимальное значение глубины АМ при котором не наблюдается перемодуляции , это означает, что максимальный уровень боковых гармоник в 2 раза ниже уровня несущей частоты.

При этом как нетрудно заметить при суммарная мощность информационных гармоник будет в 2 раза ниже мощности несущей частоты, другими словами передатчик бОльшую часть энергии тратит на излучение неинформационной несущей, то есть просто обогревает космос. Также необходимо сделать замечание: спектр АМ сигнала всегда симметричен относительно центральной частоты, если модулирующий сигнал чисто вещественный.

Сигналы с балансной АМ (DSB) и их спектр

Давайте теперь допустим, что у нас есть перемодуляция, т.е. . Тогда при уровень информационных гармоник сравняется с уровнем несущей и при дальнейшем росте глубины модуляции уровень информационных гармоник уже начнет превосходить уровень несущей. Если позволить глубине модуляции расти неограниченно, то можно сделать предельный переход:

(10)
В выражении (10) множитель введен для того, чтобы зафиксировать уровень боковых информационных гармоник ( это легко понять рассмотрев выражение ). В результате при увеличении будет наблюдаться падение уровня несущей при фиксированном уровне информационных гармоник, так как все гармоники делятся на Такой предельный переход приводит к балансной АМ с подавлением несущей (DSB). Действительно, уровень несущей будет:
(11)
Рассмотрим однотональную балансную АМ с подавлением несущей при
(12)
Таким образом, спектр однотональной балансной АМ с подавлением несущей содержит всего две гармоники как это представлено на рисунке 9.
Рисунок 9: Спектр однотональной балансной АМ с подавлением несущей

Комплексная огибающая балансной АМ имеет вид где

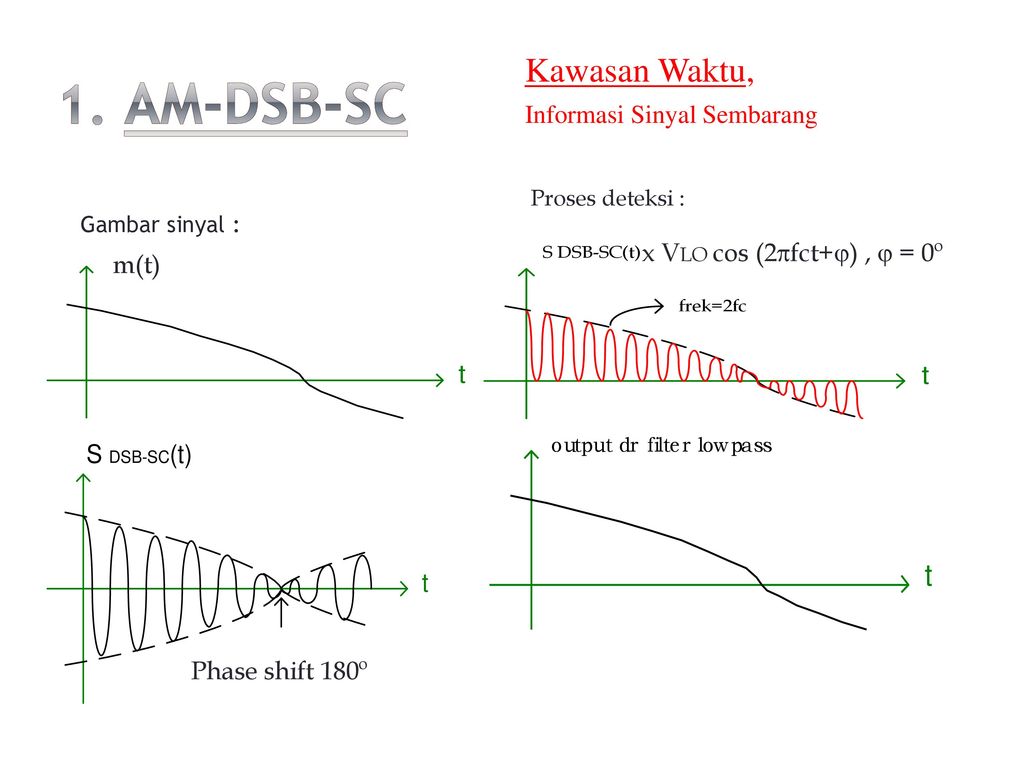

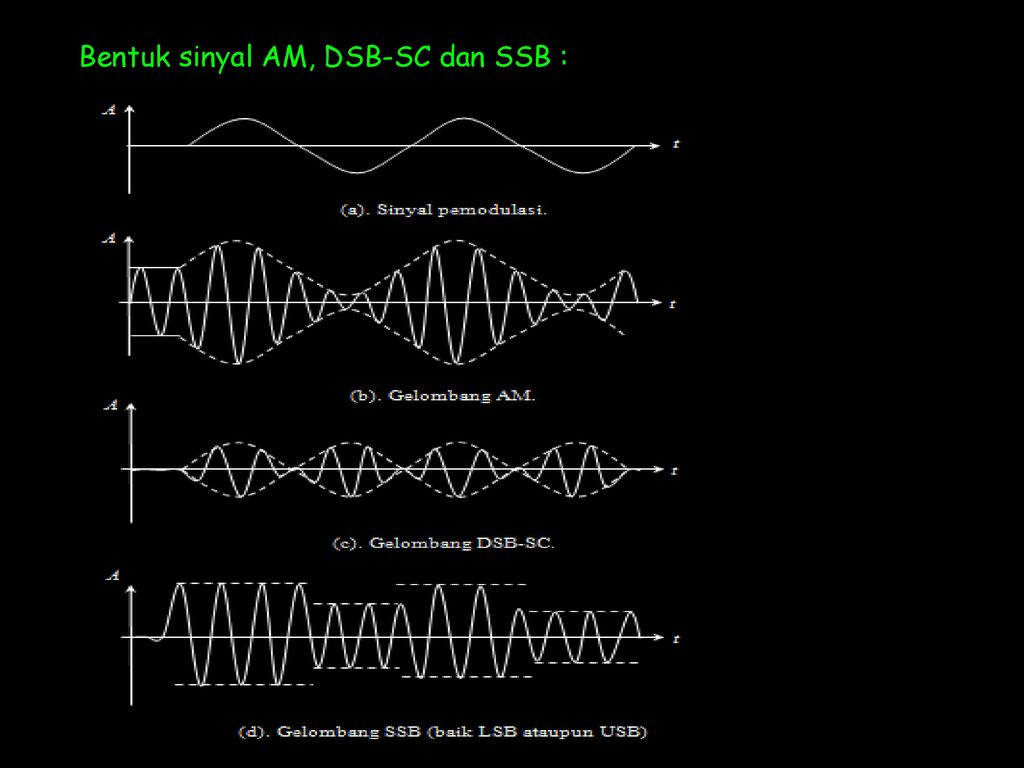

Cигнал с балансной АМ (10) имеет вид, представленный на рисунке 10. При этом можно заметить, что на осциллограмме видна несущая частота, которая отсутствует в спектре. Однако при пересечении модулирующим сигналом оси абсцисс, несущее колебание меняет знак (фаза сдвигается на ), это видно из рисунка 11 и в результате при излучении несущее колебание скомпенсируется, хотя на осциллограмме его можно увидеть.


Рисунок 10: Осциллограмма сигнала с балансной АМ с подавлением несущей


Рисунок 11: Сдвиг фазы при балансной АМ компенсирует несущую при излучении

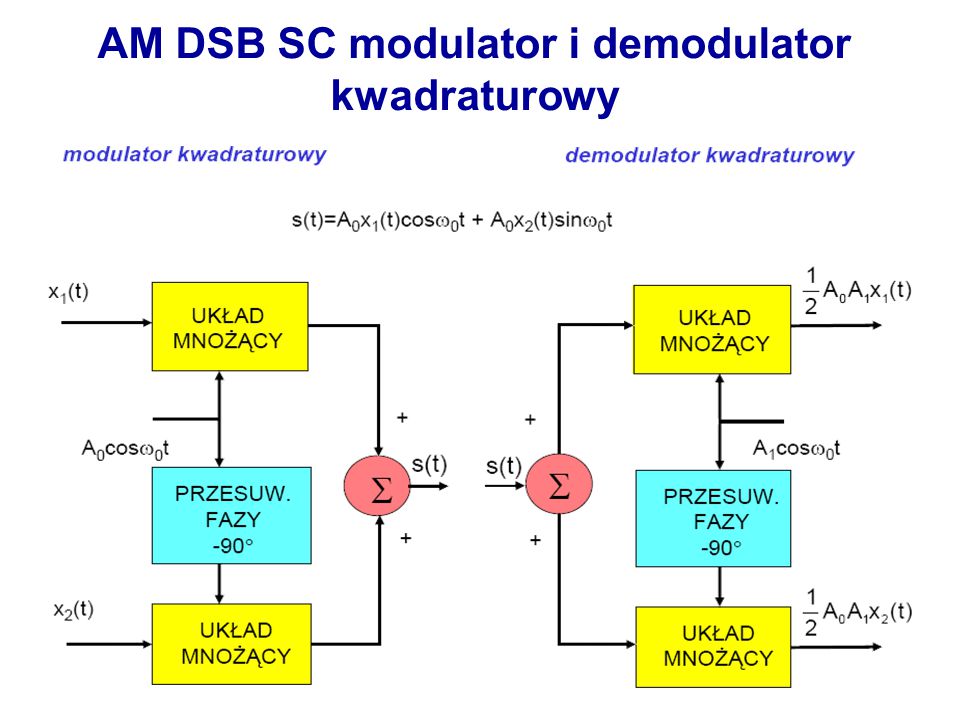

Схема модулятора балансной АМ такая же как и в случае с АМ без подавления несущей, просто другой способ формирования амплитуды комплексной огибающей.

Векторное представление сигналов с АМ и DSB

Рассмотрим векторное представление комплексной огибающей сигналов с АМ и с балансной АМ (рисунок 12).


Рисунок 12: Векторное представление комплексной огибающей сигналов с АМ (а) и балансной АМ с подавлением несущей (б)

В обоих случаях вектор повернут на угол и меняет свою амплитуду по закону При этом при АМ вектор всегда направлен в одну сторону и амплитуда меняется в зависимости от глубины АМ от до согласно (5), а при балансной АМ вектор меняется по амплитуде в пределах , причем в зависимости от модулирующего сигнала, вектор комплексной огибающей меняет знак на противоположный, что означает что фаза меняется на радиан (смотри рисунок 12 б).

Главное преимущество балансной АМ — полное подавление несущей частоты. Вся мощность передатчика идет на излучение информационных составляющих. Как и в случае с АМ, спектр радиосигнала с балансной АМ симметричен относительно несущей частоты. Ширина спектра радиосигнала с балансной АМ равна удвоенной верхней частоте модулирующего сигнала, или в случае однотональной модуляции ширина спектра равна

Выводы

Таким образом, мы рассмотрели формирование АМ радиосигнала. Можно сделать выводы:

АМ сигнал формируется путем управления амплитудой несущего колебания по закону модулирующего сигнала.

Введено понятие глубины АМ, показано, что при слишком больших значениях глубины АМ может возникнуть перемодуляция, искажающая модулирующий сигнал.

При отсутствии перемодуляции на излучение информации приходится не более 33% мощности сигнала, остальное — излучение несущей, а при балансной АМ несущая подавлена и вся мощность расходуется на излучение информации.

Показано, что спектр АМ всегда симметричен относительно несущей при вещественном модулирующем сигнале и имеет ширину равную удвоенной верхней частоте модулирующего сигнала.

Информация была полезна? Поделитесь с друзьями!

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Список литературы

[1] Баскаков, С.И. Радиотехнические цепи и сигналы. Москва, ЛЕНАНД, 2016, 528 c. ISBN 978-5-9710-2464-4

[2] Гоноровский И.С. Радиотехнические цепи и сигналы Москва, Советское радио, 1977, 608 c.

[3] Сергиенко А.Б. Цифровая обработка сигналов СПб, Питер, 2002.

Последнее изменение страницы: 07.02.2021 (14:13:06)

Страница создана Latex to HTML translator ver. 5.20.11.14

Matlab DSB модуляция и демодуляция сигнала (моделирование)

DSB (двухканальное подавление несущей)

Я не буду вдаваться в подробности этого принципа, все учебники по принципам коммуникации представлены подробно.

%MATLAB реализация AM-модуляции сигнала
dt=0.001;      %Временной выборочный спектр
Fs=100;
fm=1;          %Максимальная частота источника
fc=10;             %Центральная частота несущей
T=4;                %Длительность сигнала
N=T/dt;           %Количество точек отбора проб
t=[0:N-1]*dt;    %Временные ряды точек отбора проб
wc=2*pi*fc;

mt=cos(2*pi*t);  %источник
figure(1);
subplot(311);
plot(t,mt);
title('Модулированный сигнал основной полосы частот');
axis([0 4 -1. 5 1.5]);
line([0,4],[0,0],'color','k');
%Максимальное значение МТ1
Fc=cos(wc*t);

sam=mt.*cos(wc*t);
subplot(312);
plot(t,Fc);
title(«Сигнал несущей»);
axis([0 4 -1.5 1.5]);
line([0,4],[0,0],'color','k');

subplot(313);
plot(t,sam);
hold on;    %Форма сигнала AM отрисовки
plot(t,mt,'r--');
title('DSB модулированный сигнал и его огибающая');
axis([0 4 -1.5 1.5]);
line([0,4],[0,0],'color','k');

%Когерентная демодуляция
figure(2);
subplot(211);
st=sam.*cos(wc*t);
plot(t,st);
title(«Умножить модулированный сигнал на сигнал несущей»);
axis([0 4 -1.5 1.5]);
line([0,4],[0,0],'color','k');

[f,sf]=T2F(t,st);%Преобразование Фурье
[t,st1]=lpf(f,sf,2*fm);%Низкочастотная фильтрация
subplot(212)
plot(t,st1);
title('Форма волны низкочастотного фильтрованного когерентного демодулированного сигнала');
axis([0 4 -1.5 1.5]);
line([0,4],[0,0],'color','k');

функции

Временная область в частотную область

function [f,sf]= T2F(t,st)
% dt = t(2)-t(1);
T=t(end);
df = 1/T;
N = length(st);
f=-N/2*df : df : N/2*df-df;
sf = fft(st);
sf = T/N*fftshift(sf);

Фильтр нижних частот

function[t,st]=lpf(f,sf,B)
df=f(2)-f(1);
fN=length(f);
ym=zeros(1,fN);
xm=floor(B/df);
xm_shift=[-xm:xm-1]+floor(fN/2);
ym(xm_shift)=1;
yf=ym. *sf;
[t,st]=F2T(f,yf);

Частотная область во временную область

function[t,st]=F2T(f,Sf)
df=f(2)-f(1);
fmax=(f(end)-f(1)+df);
dt=1/fmax;
N=length(f);
t=[0:N-1]*dt;
Sf=fftshift(Sf);
st=fmax*ifft(Sf);
st=real(st);

Скриншот результата
