Подключение люстры к двойному выключателю: схемы + правила монтажа

Люстра не только дополняет общий дизайн помещения, но и служит источником света в темное время суток. Однако максимально возможный уровень иллюминации применяется не так часто, ведь верно? В большей части ощущается потребность в использовании экономного режима, когда функционирует только часть ламп.

С этой целью выполняют подключение люстры к двойному выключателю, позволяющему регулировать интенсивность освещения комнаты. Хотите произвести монтаж коммутирующего устройства самостоятельно, но не знаете, как это правильно осуществить?

Мы поможем вам разобраться со всеми нюансами этого процесса — в статье приведены схемы подключения прибора к выключателю с двумя клавишами, рассмотрены основные ошибки, которые допускают новички. Правильное соединение проводов позволит осуществлять управление, обеспечивая комфортное освещение.

Материал статьи снабжен фотографиями, схемами и рекомендациями в видеоформате по корректному выполнению подключения люстры своими силами. Изучив основные правила и схемы монтажа, можно приступать к работе.

Содержание статьи:

• Безопасность превыше всего
• Применение двойных выключателей
• Устройство прибора с двумя клавишами
  • №1 — модель самозажимного клеммника
  • №2 — подключение безвинтовой модели
  • №3 — установка винтовых контактов
• Проверка корректности подключения проводов
• Расшифровка маркировки электропроводов
• Варианты выполнения соединений
• Как правильно подключить люстру?
• Использование провода заземления
• Подключение галогенного светильника
• Выводы и полезное видео по теме

Безопасность превыше всего

Работа с электропроводкой должна выполняться с соблюдением техники безопасности и выдержкой четкой последовательности действий.

В первую очередь правила касаются обесточивания проводки в процессе подгонки и , монтажа рабочего механизма выключателя, подключения проводников в клемм и других действий.

Основной аспект, на котором стоит заострить внимание при выполнение домашних электротехнических работ – контакт с оголенными проводами. Все действия при этом должны выполнятся после отключения общего рубильника и с применением специальных инструментов

Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными инструментами с качественной изоляцией рукояток.

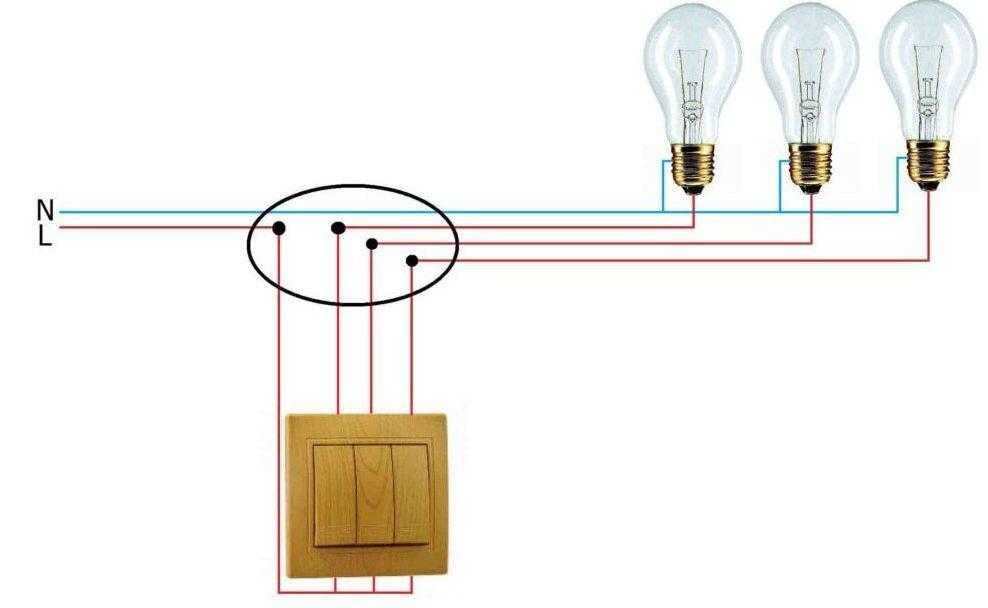

На рисунке видно, что к двойному выключателю подходят 3 проводника, один из них направлен от распределителя, а остальные применены для контакта с люстрой. Электропроводка алюминиевая и представлена трехжильным проводом

Монтаж двойного выключателя осуществляется только в разрыв проводника фазы.

При инспектировании выполненной схемы разрешается включать и выключать осветительные приборы только после полной изоляции оголенных жил и их окончательного закрепления.

Применение двойных выключателей

Подключение люстры к электрической цепи на двойной выключатель позволяет как поочередно задействовать группу ламп, так и включать во всю мощность светотехнический прибор.

При этом двухфазное устройство может срабатывать, взаимодействуя только с двумя группами, количество ламп в которых не ограничено.

С помощью двухклавишного прибора можно подключить любые две группы освещения, нуждающиеся в параллельном или поочередном включении. При этом схема практически не претерпевает изменений

Такая регулировочная фурнитура может применяться в частном доме, где первая линия питает наружное освещение, а вторая – коридор, также в квартирах, распределяя электропитание между двумя комнатами санузла.

Двухклавишный выключатель – это пара одноклавишных, укомплектованных в одном корпусе, поэтому и схема подсоединения практически идентична.

Для воспроизведения плана монтажа изначально необходимо ознакомиться с конструктивными особенностями изделия и с подключаемыми к электросети элементами.

Устройство прибора с двумя клавишами

Модификаций и  достаточно много. Однако двухклавишная электрофурнитура обрела популярность сравнительно недавно, когда освещение стало воспроизводиться с помощью многоламповых люстр.

Так появилась потребность распределения света посредством зонирования точечными светильниками.

№1 — модель самозажимного клеммника

Корпус прибора имеет стандартные параметры. В зависимости от модификации может быть накладной или встроенный, легко монтируется на внешнюю или внутреннюю часть стены.

Второй вид оснащен регулируемыми фиксаторами. С помощью винтов корпус прибора крепится в нужном положении.

В конструкции двухклавишного прибора размещены два независимых механизма, посредством которых осуществляется соединение и разрыв контура электрической сети

Для крепления проводов в современных вариантах фурнитуры используются пластинчатые зажимы или прижимная планка с винтами.

Безвинтовая модель получила широкое распространение и просто незаменима при самостоятельной установке для новичков. Схема подключения и распределение контактов в большинстве случаев показана сзади корпуса. Также используются общепринятые маркировочные значения.

Основное условное обозначение – латинская буква L, означающая контакт для фазного провода. Рядом нанесена пара стрелок, направленных вниз. Они трактуются как указание направления двух отходящих фаз. Такой же смысл несут и цифры, указанные на месте стрелок.

В этом немецком двухпозиционном свитче фазный провод подсоединяется к клемме с маркировкой L, а отходящие фазы, обращенные к соответствующим клавишам, к клеммам 1 и 2

В левой части размещены двойные контакты первой клавиши переключателя, в правой – второй.

Исходя из метода подключения, каждая из клавиш может обеспечивать напряжением в разных направлениях, например, включать несколько лампочек светильника или освещать комнату, расположенную рядом.

Для каждого из проводников определено свое назначение, поэтому оптимальный вариант – применение кабеля с жилами разных цветов. Это существенно упростит и ускорит электромонтажный процесс.

№2 — подключение безвинтовой модели

Процесс подключения самозажимных контактов значительно проще в сравнении с винтовыми. В первую очередь, отключают подачу электричества. Далее все жилы будущего контакта должны быть зачищены от изоляционного материала на 1 см.

Каждый контакт предусматривает фиксирование одной пары жил. Зачищенный провод вставляется до упора в соответствующее отверстие механизма.

После включения электричества нужно вычислить фазу питания. Для этой цели применяют индикаторную отвертку. После проверки подача тока должна быть прекращена.

Проверка наличия или отсутствия фазы на контактах осуществляется через специальные окошки, которые предусмотрены в механизме двухфазного выключателя

Следуя схеме, указанной на обратной стороне рабочей части выключателя, необходимо поочередно присоединить разноцветные жилы, распределяя их по клавишам.

Рассмотрим подробный план действий на конкретном примере.

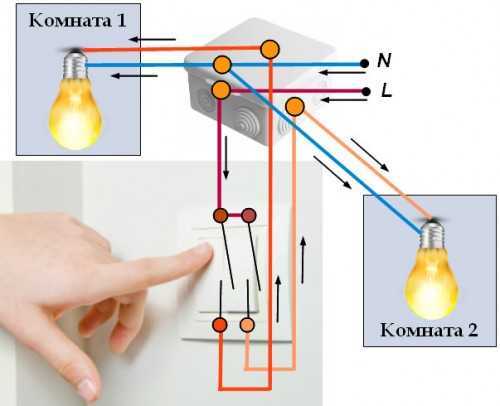

С электрического щитка квартиры в распределитель заходит электропитание в виде пары жил: фаза, обозначенная красным цветом, и ноль – синим. Также рядом с ними может идти желто-зеленый провод заземления

В нашем примере питающая фаза красного цвета соединяется с красным проводом, идущим на общий контакт двухпозиционного выключателя. На выходе из него уже получается два провода – бордового и желтого цветов.

Провод бордового цвета направлен в распределительную коробку. Там он подсоединяется к идентичному по цвету контакту и идет на первую группу лампочек люстры.

Согласно схеме, фазный контакт желтого цвета, уходящий в распределитель, должен быть соединен с аналогичным по цвету проводом, идущим на вторую группу светильников.

Ноль, изображенный на схеме голубым и тоже исходящий из электрощитка квартиры, идет напрямую к распределительной коробке, а затем к клеммной колодке, где подключается ноль каждой из группы ламп люстры.

Аналогично нулевой жиле идет желто-зеленая, отвечающая за землю.

Обязательно проверяется надежность выполнения контактного зажима – нужно произвести легкое натягивание кабеля. Если есть необходимость в каких-либо поправках, следует прижать кнопку на торце нужного контакта. На картинке L — контакт для присоединения фазы

При установке и подключению двойного выключателя его рабочий механизм прячут в подрозетник, фиксируя в нужном положении винтовым креплением. Далее на прибор ставят клавиши и декоративную накладку.

№3 — установка винтовых контактов

В этом случае схематических указаний нет. Визуально необходимо обозначить два нижних контакта, которые, вероятнее всего, представляют отходящие фазы, и верхний – питающую фазу.

Удостоверится в правильности действий можно методичным включением и отключением контактов: при включенных клавишах цепь замыкается, в положении выключено — цепь размыкается.

В зависимости от производителя обозначение клемм может отличаться. В этом китайском выключателе маркировка представлена таким образом: L – общая фаза, отходящие фазы L1 и L2

Механизм этого вида выключателя оснащен тремя винтовыми контактами, посредством которых подсоединяются жилы, и двумя винтами, приводящими в действие распорные лапки.

На верхний одиночный контакт садится фаза питания (1), два нижних – отходящие фазы светильника (2), распорные винты находятся с правой и левой стороны устройства (3)

Для контактов винтового типа необходимо зачищать жилы на 0,5 см. Фиксация жил осуществляется с помощью пластины, которая приводится в движение винтами.

Проверка корректности подключения проводов

Первоочередная задача – проинспектировать насколько правильно был подключен выключатель. На одной из линий индикатор напряжения в разомкнутом положении должен показать наличие потенциала фазы.

На месте, где планируется устанавливать люстру, должны выходить две жилы, а именно нейтральный и фазный провод, идущий от переключателя.

Количество проводников у самого прибора будет больше, особенно когда подключается многорожковый светильник. Также возможно наличие заземляющей жилы, если в доме эксплуатируется электропроводка с системой заземления TN-C-S.

Если при проверке не удалось обнаружить фазу, это говорит о неправильном подключении проводки или же о проблемах с закреплением жил в рабочем механизме выключателя

Для правильного распределения назначения каждого кабеля необходимо проверить наличие у них напряжения. Для этого есть несколько специальных приборов: индикатор, вольтметр, цифровой мультиметр и др.

Работать с индикатором напряжения несложно: необходимо прикасаться его наконечником к очищенному от изоляции участку проводки.

Только один кабель не подсвечивает прибор — ноль, остальные при контакте с отверткой будут вызывать его свечение — фаза. Поочередное переключение двух клавиш выключателя поможет распознать принадлежность провода к нужной клавише.

Помимо ноля и фазы в новостройках дополнительно размещают заземление. Подключение желто-зеленого провода производится к аналогичному кабелю светильника

Подобный метод определения используется и при измерении цифровым мультиметром. Его необходимо выставить в режиме «Вольты» и задать шкалу — более 220 В. Чередуя необходимо прикасаться щупами к парам проводов.

Фазная пара не приведет к изменениям на циферблате прибора. Соединив щупами возможную фазу и ноль, можно наблюдать на индикаторе цифру 220 В. Если проводка имеет одинаковый цвет лучше разметить ее маркерами.

Расшифровка маркировки электропроводов

Для удобства идентификации и во избежание путаницы изоляция жил . Согласно стандартам, провод заземления имеет желтый цвет с полоской зеленого оттенка.

Такой проводник встречается в новостройках, где обеспечен высокий уровень защиты от поражения током.

В домах со старой проводкой расшифровка назначения кабеля затруднена, т.к. раньше цвет изолирующего материала применялся одинаковый. Для начала электромонтажных работ потребуется сделать прозвон кабеля (+)

Маркировка нейтрального проводника осуществляется изолирующей оболочкой синего или голубого цвета, в которую заключена жила. Для фазы могут применяться любые другие вариации оттенков, кроме указанных.

Варианты выполнения соединений

Подключение люстры и прочих приборов освещения выполняется методом опрессовки, спайки или посредством клеммных переходников.

Первый вариант предусматривает соединение проводниковых жил посредством их обжатия фиксирующей гильзой. Вся процедура осуществляется специальным инструментом – пресс-клещами. Это способ соответствует всем нормативным документам.

Второй метод считается одним из самых надежных, однако трудным в воспроизведении. Его практически не применяют из-за неудобства работы на высоте.

Выбрав один из способов контакта проводников необходимо помнить о том, что алюминий под постоянной нагрузкой обретает пластичность. Соединения такого плана нуждаются в регулярном инспектировании. Также периодически нужно затягивать фиксирующие болты

Нельзя скручивать друг с другом алюминиевые и медные провода — формируется гальваническая пара, которая даже при незначительном повышении уровня влажности в квартире может воспроизводить электрохимическую реакцию в виде окисления.

Этот процесс нарушает контакты, а место стыковки начинает подогреваться. Именно по этой причине и образуются очаги возгорания.

Если использовать для соединения клеммы, с проводников потребуется снять изоляционный материал на 9-11 мм. Для этого на зажимах есть специальные метки, определяющие нужный уровень зачистки

Актуальным считается использование . На данный момент модельный ряд этого соединительного элемента достаточно широк – от классического винтового варианта до пружинной модификации.

Как правильно подключить люстру?

Если обратить внимание на пятирожковую люстру, в ее арсенале довольно большое количество проводов, поэтому неопытные мастера избегают таких осветительных приборов.

Однако ничего сложного в процессе подключения жил, идущих от распределителя к такому светильнику, нет.

Поскольку определение фазности проводов осуществляется при включенном электропитании, необходимо следить за тем, чтобы оголенные концы жил не соприкасались. Если потребуется, их нужно аккуратно развести в разные стороны, предварительно выключив щиток

В первую очередь необходимо разобраться с проводкой на потолке, которая в стандартной ситуации имеет три провода:

• L1 — фаза первой клавиши выключателя;
• L2 — фаза второй клавиши;
• N — ноль.

Если провода одинаковые по цвету, то с помощью индикатора напряжения определяется принадлежность каждого, т. е. фазы L1 и L2. Соответственно, оставшаяся жила будет нулевой.

Далее можно переходить к процессу формирования контактных узлов. Рассмотрим на примере пятирожковой люстры, у которой 10 проводов: фазные жилы коричневого цвета — их 5, и такое же количество синих нулевых.

Большинство люстр китайского производства не оснащены нужными соединениями, поэтому изначально потребуется определить на сколько групп будут поделены лампочки. Патрон каждой лампы имеет два проводника разных цветов – черного или синего и коричневого

У этого светильника есть одно неоспоримое достоинство – комбинация лампочек может быть составлена по своему усмотрению. Согласно нижеописанной схеме, в первую группу входит две лампочки, во вторую – остальные три.

Схема подключения пятирожковой люстры. Расшифровка обозначений: L — фаза общего питания выключателя, L1 и L2 — фазные провода серии лампочек (красный цвет), нулевой кабель N — синий

Исходя из этой схемы, подключение пятирожкового осветительного прибора производится в несколько этапов. Изначально пара коричневых проводов комплектуется в один узел.

Желательно чтобы лампы, входящие в одну серию, подсоединялись параллельно. Эту скрутку именуем L1.

Следующим шагом будет аналогичное скручивание незадействованных трех коричневых проводов. Это будет серия L2. Далее полученные два узла вставляют в двухпроводные .

Все контакты лучше оформлять посредством клеммных зажимов, а не методом скрутки. Использовать можно как общий модуль зажима, так и индивидуальную конструкцию

На следующем этапе скручиваются синие жилы и подключаются к клемме трехпроводного типа.

Порядок подключения не имеет значения. Комбинация может быть 3+2 или 2+3. Это будет нейтральный узел — N.

Единственный минус клеммников Ваго – они не обработаны кварцевой пастой, защищающей контакты от окисления. Однако решить эту проблему можно приобретением такого состава и самостоятельным спринцеванием ее в зажим

По итогу на выходе получается 3 узла соединения: фаза первой и второй группы ламп — L1 и L2, общий нейтральный узел — N. Учитывая маркировку проводов, их необходимо подсоединить к соответствующим линиям на потолке.

Фазных проводников, выходящих из светильника, получается два (L1, L2), а нулевой провод (N) будет только один и он подсоединяется ко второму контакту патрона

На финишном этапе необходимо уложить всю проводку в колодку чаши люстры и установить ее. Крепление выполняется одним из способов: вешается на крючок или прикручивается шурупами. Далее затягиваются декоративные заглушки светильника.

Использование провода заземления

При обустройстве электрокоммуникаций в новых домах согласно общепринятым нормам обязательно в проводке будет присутствовать провод заземления.

В таких помещениях при монтаже люстры можно обнаружить, что из потолка выходят 4 провода: две фазы от выключателя, ноль и заземление.

Маркировка провода заземления выполняется сочетанием желтого цвета с зеленой полосой. В однофазной сети он будет третьей жилой, в трехфазной — пятой

В большинстве моделей люстр с двумя группами ламп и деталями из металла в комплектации предусмотрен клеммный блок, через который и производится подключение заземления.

В процессе монтажа осветительного прибора нужно обратить на это внимание и подключить провод.

Подключение галогенного светильника

Люстры с  не всегда работают от сети переменного напряжения 220 В — это могут быть изделия, рассчитанные на переменное напряжение в 6, 12 или 24 В. Поэтому во втором случае понадобится понижающий трансформатор.

Иногда производитель в каждой модели осветительного прибора, работающего на галогенных лампах, встраивает специальные трансформаторы для понижения тока.

При этом схема находится уже в собранном виде и остается ее только установить. Незадействованными остаются 2 кабеля, которые и соединяют с потолочной проводкой, при этом подключение выполняется произвольно.

На схеме показан принцип подключения люстры с электронным трансформатором. В этой вариации светильника есть блок контроллера. На тыльной стороне его корпуса изображен план подключения. На схеме: PE — земля, N — ноль, L — фаза

Люстры, в комплектацию которых входит дистанционный пульт, могут быть различной модификации: с галогенными, светодиодными или лампами накаливания.

Есть модели и комбинированного типа. Такое устройство осложнено наличием блока радиоуправления. По сути, этот контроллер являет собой беспроводное устройство, управление которым осуществляется посредством пульта или стандартного клавишного переключателя.

Подключение такого прибора освещения выполняется подобно предыдущей модели, однако здесь будет добавлен еще один провод, самый тонкий из всех.

Это антенна, посредством которой воспроизводятся сообщающиеся действия пульта и контроллера. Он остается в неизменном виде внутри стакана люстры.

Выводы и полезное видео по теме

Весь процесс подготовки люстры к подключению и непосредственно подсоединение к питанию двойного выключателя описан в видео:

Неопытные мастера достаточно часто допускают ошибки в процессе электромонтажа, какие именно и как их избежать смотрите в видеосюжете:

Если воспроизводить корректно все этапы монтажа и следовать схеме, можно обезопасить себя от неприятных последствий при непосредственном эксплуатировании осветительного прибора. Более того, удастся создать неповторимую световую атмосферу в помещении, подстраивая ее под свои нужды.

Поделитесь с читателями вашим опытом подключения люстры к двойному выключателю. Пожалуйста, оставляйте комментарии к статье, задавайте интересующие вас вопросы и участвуйте в обсуждениях. Форма обратной связи расположена ниже.

Автоматизация двух выключателей света (для дома) с помощью одного устройства

Хотите интегрировать 2 выключателя света в систему домашней автоматизации? Один из способов сделать это — заменить оба выключателя света умными выключателями. Однако интеллектуальные выключатели могут быть дорогими, поэтому есть еще один способ превратить два выключателя света в электрической коробке в интеллектуальные выключатели.

Подобно тому, как интеллектуальное реле может помочь вам превратить один выключатель света в интеллектуальный выключатель, двойное интеллектуальное реле делает то же самое с двумя выходными цепями. Другими словами, двойное интеллектуальное реле, такое как Shelly 2.5, может управлять и контролировать два отдельных источника света или другие коммутируемые устройства, которые используют общую электрическую коробку. После настройки в приложении Shelly вы сможете управлять освещением или другими электрическими цепями с помощью Alexa или другого голосового помощника.

Содержание

• Ваш дом «Пользовательский опыт»
• Как установить двойное интеллектуальное реле Shelly 2.5 для автоматизации двух выключателей света
• Как настроить Shelly 2.5 в сети
• Где взять устройства Shelly
• Дополнительная информация

Ваш дом «Пользовательский опыт»

Что мне действительно нравится в Shelly 2.5, так это то, что он помогает вам поддерживать функциональность «по умолчанию» выключателей света в вашем доме. Вот что я имею в виду:

• Вы жили в своем доме какое-то время
• Когда вы входите в комнату, вы щелкаете выключателем, чтобы включить свет
• Свет включается
• вы снова щелкаете выключателем света
• Свет выключается

С некоторыми устройствами умного дома, включая некоторые умные розетки и умные фонари, устройство становится дополнительным выключателем последовательно с выключателем света. В устройствах этого типа необходимо включить выключатель освещения 9.0037 и включить устройство .

Кроме того, если кто-то выключит выключатель света, который питает устройство, вы вообще не сможете включить устройство . Эти факторы могут сделать «пользовательский опыт» в вашем доме несколько неинтуитивным и могут привести к неидеальному поведению, такому как отключение выключателей света.

Чем отличается Shelly 2.5?

Shelly 2.5

С Shelly 2.5 описанной выше проблемы не будет. Shelly 2.5 имеет порты для приема сигналов от существующих выключателей света. Благодаря этой функции Shelly 2.5 может беспрепятственно управлять освещением в вашем умном доме или через домашнюю автоматизацию или через существующие выключатели света. Вы сможете автоматизировать два выключателя света, не нарушая существующий функционал.

Shelly 2.5 размером с небольшой коробок спичек предназначен для подключения к существующим выключателям и установки в задней части электрической коробки. Я рассмотрю процесс ниже, включая шаги, которые вы предпримете, чтобы убедиться, что ваши физические коммутаторы по-прежнему работают нормально. Весь процесс должен занять 1-2 часа.

Это крутой маленький гаджет

Как установить двойное интеллектуальное реле Shelly 2.5 для автоматизации двух выключателей света

Этот процесс не так уж и плох, но потребует некоторых базовых навыков работы с электричеством. Если вы когда-либо заменяли выключатель или розетку в своем доме, у вас должны быть все знания, необходимые для установки Shelly 2.5. Если вы не чувствуете себя комфортно или не имеете опыта работы с электрооборудованием, попросите кого-нибудь помочь вам или заплатите профессионалу за выполнение этой работы. Кроме того, обязательно проконсультируйтесь с местным отделом по выдаче разрешений на строительство, чтобы убедиться, что вы соблюдаете местные электротехнические нормы и правила.

Как упоминалось выше, автоматизация двух выключателей света с помощью Shelly 2.5 требует лишь базовых навыков работы с электричеством и занимает около часа или двух. Вот краткий обзор шагов (написанных для жилой электропроводки в США), которые вы предпримете для установки интеллектуального реле Shelly 2.5:

1. Подготовьте несколько проволочных перемычек
2. Отключите питание ламп, которые вы хотите автоматизировать
3. Вытащите выключатели и от каждого выключателя отсоединяем выходы к фарам
4. Подключаем выходные провода к Shelly
5. Подсоедините источник питания к Shelly
6. Подсоедините имеющиеся выходы выключателей освещения к Shelly
7. Подсоедините нейтральный провод к Shelly
8. Упакуйте все обратно в электрическую коробку

1.

Подготовьте несколько проводных перемычек

К выполните электрические соединения для вашего нового умного домашнего устройства Shelly, вам понадобятся короткие «перемычки». Вам нужно ввести следующие новые соединения:

Соединение	Количество	Цвет
Power To Shelly	2	Черный
Релейный выход	2	Черный
Нейтральный провод	1	Белый

Другими словами, вам потребуется как минимум 4 коротких черных провода и 1 короткий белый провод. Под «коротким» я подразумеваю около 3-4 дюймов, в зависимости от проводки в вашей электрической коробке.

Не перегружайте гайки для проводов

В дополнение к минимальному количеству перемычек, указанному выше, вам могут понадобиться дополнительные перемычки, если в существующих гайках для проводов в вашей электрической коробке уже собрано несколько проводов.

Если я вижу 3 провода в гайке, я предпочитаю заменить один из этого пучка короткой перемычкой (потому что я знаю, что собираюсь добавить еще два провода). Затем я использую короткую перемычку, чтобы начать новый пучок проводов с гайками: другой конец перемычки, провод из исходного пучка, который я «заменил» перемычкой, и новая проводка, которую мне нужно ввести.

Разумеется, новая проволочная гайка должна быть рассчитана на количество и сечение проволоки в новом пучке (в данном примере — 4 x 14AWG).

Итак, когда мы сейчас вытащим все из электрошкафа, мы взглянем на ваши существующие пучки. Если ваши проволочные гайки уже сильно перегружены, вам может понадобиться дополнительная черная и/или белая перемычка, чтобы не перегружать проволочные гайки.

---

Чтобы подготовить проволочные перемычки:

• Сначала отрежьте 3-4 дюйма провода от 14/2 (или другого провода, подходящего для вашего применения)
• Зачистите ~1/4″ с одного конца каждого провода
  • Порты Shelly 2. 5 имеют глубину всего ~1/4″, поэтому этот конец войдет в Shelly
• Зачистите ~1/2″ от другой конец каждого провода
  • Этот конец будет использоваться для соединения новых проводов с гайками и выключателями
  • После того, как вы вытащите выключатели из настенной коробки, вы можете использовать калибры для этих двух перемычек

2. Убейте силу двух источников света, которые вы хотите автоматизировать

После подготовки перемычек следующим шагом в процессе автоматизации двух выключателей освещения является обеспечение безопасности работы цепей. Для этого я предпочитаю следовать следующему процессу:

• Включите оба источника света, с которыми вы хотите работать
• Подойдите к своему блоку выключателей и отключите выключатель в этой части дома
  • Убедитесь, что оба источника света включены выключенный. Если нет, вам нужно найти и отключить выключатель другой цепи
• Снимите настенную панель

• «Проверь, прежде чем прикоснуться»
  • Защити себя; используйте бесконтактный тестер, чтобы убедиться, что внутри электрической коробки нет проводки под напряжением. в стене достаточно силы, чтобы убить или серьезно ранить вас. Если вы не готовы к этой задаче, попросите кого-нибудь, кто знает, что они делают, помочь вам, или заплатите электрику, чтобы он сделал работу за вас.

    3. Вытащите выключатели и отсоедините выходы к источникам света от каждого выключателя.

    Сняв защитные цепи и снятую настенную пластину, отвинтите выключатели от электрической коробки.

    Вытащите переключатели из коробки, затем выясните, какие провода на задней стороне переключателей являются выходными. Под выходными проводами я подразумеваю черные провода, идущие к лампочкам, которыми управляют выключатели, а не черные провода, идущие от источника питания.

    Если у вас возникли проблемы с определением, какие черные провода какие, провода питания, скорее всего, входят в переключатель от одной и той же гайки для проводов, тогда как выходные провода будут идти по отдельности к разным кабелям, которые затем выходят из распределительной коробки.

    Определив выходные провода, отсоедините эти провода от тыльной стороны переключателей. Отсоединение этих проводов может означать отвинчивание клеммного винта сбоку переключателя или нажатие механического фиксатора на задней стороне переключателя для вставных соединений. В зависимости от конструкции нажимного переключателя вам, возможно, придется отрезать провод за переключателем и снять часть изоляции, чтобы подготовить его к следующему шагу.

    Следите за тем, какой провод идет к какому выключателю, чтобы убедиться, что ваши выключатели по-прежнему будут управлять одними и теми же лампами после установки двойного интеллектуального реле. Другими словами, если вы забудете, какой провод какой, переключатели могут в конечном итоге работать противоположно тому, к чему вы привыкли.

    4. Подсоедините выходные провода к Shelly

    Итак, пора приступить к подключению Shelly 2.5, чтобы автоматизировать два выключателя света с помощью всего 1 устройства!

    Следя за тем, какой выходной провод к какому переключателю подходит, возьмитесь за один из выходных проводов. Порты Shelly 2.5 имеют глубину всего около 1/4 дюйма, поэтому обрежьте конец выходного провода примерно до этой длины.

    Вставьте оголенный провод в ближайший выходной порт Shelly 2.5 (либо O1, либо O2). Удерживая провод на месте, используйте маленькую плоскую отвертку, чтобы затянуть винт этого порта.

    На этом рисунке два провода питания для освещения подключены к портам Shelly O1 и O2.

    Потяните за провод, чтобы убедиться, что он надежно закреплен в выходном порту Shelly.

    Повторите этот процесс для второго выходного провода. Вспомните, какой выходной провод шел к какому выходному порту Shelly (O1 или O2). Вы захотите убедиться, что вы подключили выход переключателя к соответствующему терминалу SW на следующем шаге.

    5. Подключите источник питания к Shelly

    Shelly 2.5 — это устройство с питанием, и для каждой выходной цепи требуется источник питания. На этом шаге мы подключим электропитание к портам Shelly L (для «линии»):

    • Найдите гайку для провода в электрической коробке, где все черные провода связаны вместе
    • Отвинтите гайку для провода
      • Если было 3 или более проводов, связанных вместе, удалите один из проводов из жгута и добавьте короткую черную перемычку
        • Соедините исходные провода (кроме того, который вы удалили, плюс короткую перемычку) и установите на место их гайки
        • Потяните за каждый провод, чтобы убедиться, что он надежно закреплен в гайке
    • Добавьте две черные проволочные перемычки к жгуту (или к вашей перемычке вместе с другим черным проводом, который вы «заменили» из оригинального жгута)
    • Соедините черные провода и установите гайку для провода
    • Потяните за каждый провод, чтобы убедиться, что он зафиксировать в проволочной гайке
    • Подсоедините другие концы черных проводов-перемычек к клеммам «L» на Shelly 2. 5
    • После затяжки винтов этих клемм потяните за каждую из этих перемычек, чтобы убедиться, что они надежно закреплены в Shelly

    6. Подключите существующие выходы выключателя света к Shelly

    Следующим шагом будет интеграция Shelly с существующими выключателями света. Наблюдая за выходом этих переключателей, Shelly может поддерживать существующую функциональность, которую вы ожидаете, когда щелкаете выключателем света. Помимо включения управления из любой точки мира через приложение Shelly или голосового управления через Amazon Alexa или другого голосового помощника, у вас остается функциональность, к которой вы привыкли: вы по-прежнему можете щелкнуть физический выключатель света и свет включается или выключается.

    Магия! Давайте подключим эти переключатели:

    • Если на задней стороне вашего переключателя есть полосовой калибр, используйте его, чтобы убедиться, что вы сняли необходимое количество изоляции с черной перемычки
    • Подсоедините черную перемычку провод к переключателю, либо вставив его в нажимную клемму, либо скрутив его вокруг винтовой клеммы и затянув винт
    На этом изображении выходные перемычки переключателя подключены к обоим переключателям.

    Подключите перемычки выхода переключателя к Shelly

    • Вставьте другой конец перемычки в порт Shelly 2.5 SW1 или SW2, который соответствует порту O1 или O2.
      • переключите слева на Shelly O2, затем подключите перемычку выхода переключателя от переключателя слева к Shelly SW2
    Аналогично, обе перемычки выхода переключателя уже подключены к клеммам Shelly SW1 и SW2 на этом изображении.

    Убедитесь, что перемычка переключателя подключена к тому же порту # SW, что и выход к светильнику, который когда-то был подключен к этому переключателю.

    Другими словами, если источник питания для светильника, который раньше подключался к выключателю слева, теперь подключен к O2, убедитесь, что перемычка выхода выключателя этого светильника теперь подключена к SW2.

    • Потяните за провод, чтобы убедиться, что он надежно закреплен в порту Shelly
    • Повторите этот процесс для другого коммутатора

    7. Подключите нейтральный провод к Shelly

    Почти готово! Затем давайте подключим нейтральный провод к клемме N Shelly:

    • Найдите гайку для проводов, где все белые провода связаны вместе
    • Отвинтите гайку для проводов
      • Если было 3 или более проводов, связанных вместе, удалите один из провода из пучка и добавьте короткую белую перемычку
        • Соедините исходные провода (минус тот, который вы сняли, плюс короткую перемычку) и установите на место их гайки
        • Потяните за каждый провод, чтобы убедиться, что он надежно закреплен в гайке
    • Добавьте белую перемычку в жгут (или в свою перемычку вместе с другим белым проводом, который вы «заменили» из исходного жгута)
    • Соедините белые провода вместе и установите гайку
    • Потяните за каждый провод, чтобы убедиться, что он надежно закреплен в гайке
    • Подсоедините другие концы белой перемычки к клемме «N» на Шелли 2,5
    • После затяжки винта этой клеммы потяните белую перемычку, чтобы убедиться, что она надежно закреплена в Shelly

    8.

    Упакуйте все обратно в электрическую коробку

    мы на финишной прямой. Просто нужно собрать все обратно, а затем настроить новое устройство Shelly в приложении Shelly.

    Аккуратно уложите проводку обратно в электрическую коробку, стараясь не напрягать проводку без необходимости. Как только все будет собрано, вкрутите выключатели на место, а затем переустановите настенную панель.

    После физической переустановки проводки убедитесь, что все работает. Снова включите выключатели, которые вы отключили ранее. В этот момент выключатели света должны нормально работать, чтобы включать и выключать свет.

    Как настроить Shelly 2.5 в вашей сети

    Отлично! Вы физически установили свое новое двойное интеллектуальное реле Shelly 2.5 и готовы автоматизировать две отдельные электрические цепи с помощью одного устройства, используя контроллер умного дома. Теперь пришло время настроить Shelly в вашей сети. Сначала вы настроите приложение Shelly и добавите новое устройство. Затем вы интегрируете Shelly со своим Amazon Echo или другими продуктами для голосового управления.

    Установите приложение Shelly на мобильном устройстве

    Приложение Shelly позволит вам управлять своим новым устройством Shelly через телефон или планшет. После подключения у вас будет возможность управлять своими устройствами исключительно через домашнюю сеть или из любой точки мира, подключив ваше устройство к Shelly Cloud.

    Чтобы установить приложение, перейдите по одной из ссылок ниже или отсканируйте QR-код на боковой стороне коробки, в которой прибыло ваше устройство Shelly:

    • Android: https://play.google.com/store/apps /details?id=allterco.bg.shelly&hl=en_US
    • iPhone: https://apps.apple.com/us/app/shelly-cloud/id1147141552

    Следуйте инструкциям в приложении, чтобы создать учетную запись и подготовиться к добавлению нового двойного интеллектуального реле.

    Если у вас возникли проблемы, щелкните следующую ссылку, чтобы обратиться за помощью в группу поддержки Шелли на Facebook.

    Добавьте свое новое устройство в приложение Shelly

    После того, как у вас есть приложение Shelly и настроена ваша учетная запись, пришло время добавить новое интеллектуальное реле.

    • Убедитесь, что питание Shelly 2.5 включено. Если вы видите устройство внутри электрической коробки, там должна мигать красная лампочка
    • В настройках Wi-Fi вашего мобильного устройства подключитесь к веб-серверу Shelly. Он должен отображаться в вашем списке сетей WiFi как что-то вроде shelly-switch35-35FA58
    • После подключения к сети WiFi Shelly вернитесь в приложение Shelly. Щелкните значок меню и выберите «Добавить устройство». Убедитесь, что вы используете свою сеть 2,4 ГГц, а не сеть 5 ГГц
    • Затем вы должны увидеть новое устройство, которое вы пытаетесь добавить, на экране «Включить устройства».
      • Затем приложение Shelly подключится к вашему новому Shelly 2.5 и настроит его для работы в вашей сети Wi-Fi
      • Успех! Теперь, когда ваше новое устройство Shelly подключено к вашей сети Wi-Fi, вы можете настроить его по своему усмотрению в приложении. Если у вас нет комнат, определенных в приложении, настройте комнату для вашего нового устройства (Кухня, Гостиная и т. д.). Подготовив комнату, нажмите «Обнаруженные устройства», чтобы настроить новое устройство.

      Дайте своему новому Shelly 2.5 имя и добавьте его в комнату

      • В разделе «Обнаруженные устройства» нажмите кнопку «Нажмите, чтобы добавить», чтобы добавить новое устройство в комнату, и выберите его «Изображение» (значок в приложении Shelly).
      • На экране «Добавить устройство»:
        • Дайте устройству имя. Поскольку Shelly 2.5 — это двойное интеллектуальное реле, при добавлении Shelly 2.5 вы добавляете два устройства одновременно. Итак, просто дайте устройству имя для любой схемы («Back Porch Light», «Kitchen Light» и т. д.). Вы исправите это для другого устройства через минуту
        • Выберите комнату, в которой вы хотите разместить новое устройство.
        • Выберите значок («Изображение»), который вы хотите, чтобы устройство имело в приложении Shelly. Если я добавляю выключатель света, мне всегда нравится использовать лампочку. Изображение
        • Когда вы будете готовы, нажмите «Сохранить устройство». Устройства Shelly имеют возможность локального управления (вы можете управлять своими устройствами, только когда вы подключены к домашней сети Wi-Fi) или управления через Shelly Cloud (вы можете управлять своими устройствами из любой точки мира). Какой бы вариант вы ни выбрали, я обнаружил, что установка прошла более гладко, если я нажал здесь «Нет». Затем я обновляю прошивку устройства перед подключением к Shelly Cloud на следующем шаге 9.0010
        • Поскольку Shelly 2.5 представляет собой двойное интеллектуальное реле, оно будет отображаться в приложении Shelly как два устройства: по одному для каждой цепи, которой оно может управлять. Щелкните значок питания рядом с каждым устройством, чтобы выяснить, какое из них есть какое. Идите вперед и исправьте имена для обоих устройств в соответствии с цепями, которыми они управляют

        Обновите прошивку на вашем новом Shelly 2.

        5
        • Как и большинство электронных устройств в наши дни, Shelly постоянно обновляется производителем посредством обновлений прошивки. Нажмите на свое новое устройство (в приложении Shelly нажмите на комнату, в которой оно находится, затем нажмите на имя устройства), затем нажмите на уведомление об обновлении прошивки. Возможно, вам придется перезапустить приложение Shelly, чтобы увидеть уведомление о прошивке, но, скорее всего, вам потребуется обновить прошивку на новом устройстве
        • Щелкните Обновить, чтобы подтвердить обновление. Дайте Шелли несколько минут, чтобы выполнить обновление, а затем устройство перезапустится

        Установите тип кнопки Шелли, чтобы ваши переключатели работали нормально

        Моя собственная домашняя автоматизация заключается в том, чтобы сделать «пользовательский опыт» интуитивно понятным. Когда я подхожу к выключателю и щелкаю выключателем, я хочу, чтобы он включал свет, если он выключен, и выключал свет, если он включен. Это кажется довольно простым, но если вы установили несколько умных домашних устройств, вы, вероятно, уже заметили, что это не всегда так однозначно.

        Далее мы настроим тип кнопки Shelly, чтобы убедиться, что когда мы нажимаем переключатель, подключенный к Shelly, свет ведет себя так, как мы ожидаем.

        • На экране устройства в приложении Shelly (показано выше) нажмите «Настройки», затем нажмите «Тип кнопки». Это заставит Shelly изменять свое состояние вывода (включать или выключать свет) каждый раз, когда он получает вход от выключателя света (каждый раз, когда кто-то переводит выключатель вверх или вниз)
          • Позволяет управлять освещением либо с помощью контроллеров умного дома и голосовых помощников, либо с помощью выключателей света. Все будет работать так, как вы ожидаете
          • Единственным «недостатком» этого является то, что ваш свет может быть включен, когда ваш физический выключатель света находится в выключенном положении, но это неизбежно, если вы не обновите переключатели до интеллектуальных переключателей
        • Повторите это для другого вашего нового устройства

        Настройте новые устройства для управления через Shelly Cloud

        Некоторым людям нравится безопасность локального управления, и они могут пропустить следующие шаги. Если вы хотите иметь возможность управлять устройством из любой точки мира через приложение Shelly (а также через продукты Amazon Echo или Google Home или другие средства управления умным домом), вам нужно настроить свое новое устройство для работы с Shelly Cloud. .

        • В приложении Shelly щелкните устройство, которое хотите подключить
          • Щелкните Интернет/Безопасность
          • Щелкните Облако
        • Когда раздел «Облако» развернут, нажмите «Включить облако»
        • Нажмите «Связать с облаком», чтобы сообщить Shelly, что вы хотите связать свое новое устройство с облаком Shelly (включив глобальное управление через приложение и управление через Amazon Alexa или другого голосового помощника)
          • Нажмите «Да» во всплывающем окне подтверждения.
        • Вот и все! Теперь вы можете управлять своим освещением из любой точки мира с помощью приложения Shelly

        Связать Shelly с Amazon Alexa, чтобы разрешить голосовое управление

        Если вы хотите иметь возможность управлять своим освещением через Amazon Alexa (или другого голосового помощника), последний шаг в этом процессе — связать приложение Shelly с Alexa. Этот процесс несколько прост:

        • Добавьте навык Shelly Cloud в Alexa
        • Следуйте инструкциям в навыке, чтобы включить его. Вам нужно будет ввести свой логин и пароль от приложения Shelly
        • . Наслаждайтесь функциями экономии времени и домашней автоматизации, которые вы только что разблокировали, связав Shelly с голосовым контроллером!

        Где приобрести устройства Shelly

        Два отличных места, где можно приобрести снаряжение Shelly, находятся на Amazon и в магазине Shelly в США. Вы можете использовать приведенные ниже ссылки Amazon для поддержки этого блога (без дополнительной оплаты для вас), но не стесняйтесь проверять интернет-магазин Shelly, где они часто проводят отличные распродажи и комбо-предложения на свои продукты.

        Вот несколько замечательных продуктов Shelly, которые вы можете приобрести на Amazon:

        • Shelly 2.5 (может управлять двумя электрическими цепями):
        • Комплект из двух ламп Shelly 1 (каждое устройство может управлять 1 цепью):
        • Диммер Shelly, который позволяет управлять диммируемым источником света и регулировать его яркость:

        Кроме того, не забудьте загляните в Shelly Shop USA, чтобы узнать о специальных предложениях с ограниченным сроком действия.

        Перво-наперво — если эта статья была для вас чашкой чая, найдите время, чтобы подписаться на мою рассылку. Я хотел бы держать вас в курсе, когда я публикую новый контент для домашней или промышленной автоматизации. Лучше всего то, что я совсем не спамлю (около 0-2 писем в месяц).

        Адрес электронной почты:

        Во-вторых, если вам нужна дополнительная информация о продуктах Shelly, ознакомьтесь с некоторыми из следующих ресурсов:

        • Как превратить одиночный выключатель света в интеллектуальный с помощью Shelly 1
        • Группа поддержки Shelly на Facebook
        • Smarter Home Club — замечательное сообщество Facebook, посвященное всем вопросам умного дома и домашней автоматизации

        Спасибо за внимание! Вопросы? Есть что сказать о Shelly или других устройствах умного дома? Пожалуйста, не стесняйтесь обращаться к сообществу в разделе комментариев ниже.

        Нравится:

        Нравится Загрузка…

        электрика – Зачем три комплекта проводов на два выключателя и как подключить нейтраль?

        Обратите внимание на обновленную диаграмму внизу с некоторыми дополнительными надписями.

        Почему черных проводов только три, а не четыре? Я ожидаю, что у каждого переключателя будет два черных провода, один нагрузочный и один линейный.

        У вас у 4 черных провода. Переключатели 1 и 2 имеют линию и нагрузку.

        • Линия выходит из оранжевой проволочной гайки в нижней части рисунка и соединяет «Всегда горячее снабжение» с каждым выключателем. (нижние черные линии на ваших рисунках)
        • Нагрузка выходит из коммутаторов на соответствующий кабель, ведущий к «Коммутируемой нагрузке 1» и «Коммутируемой нагрузке 2». (Верхние черные линии на вашем рисунке)

        Зачем три провода заземления, если всего два выключателя? Нужны ли только два провода заземления?

        На самом деле есть только одна земля. Он обеспечивается системой «Всегда горячее снабжение» и удлиняется с помощью проволочных гаек до двух переключателей 9.0037 и

        к двум коммутируемым нагрузкам. Это заземление должно быть подключено ко всем устройствам в цепи на случай короткого замыкания любого из них.

        Почему нулевых проводов всего три, а не четыре? Я ожидаю, что у каждого переключателя будет два нейтральных провода, как это было в случае, когда я подключал один интеллектуальный переключатель в другом месте дома.

        Нейтраль вообще не надо переключать, поэтому на выключатели не идет. Существует случаев, когда необходимо переключить нейтраль, но это обычно ограничивается несколькими источниками питания (если у вас есть солнечные панели или генератор, обеспечивающий питание панели) или в промышленных/коммерческих условиях.

        Ваши новые интеллектуальные коммутаторы должны быть подключены к нейтрали, потому что они потребляют нагрузку от вашего источника питания для питания своих внутренних «умных» устройств. Ваши существующие «глупые» переключатели просто размыкают или замыкают цепь, и сделать это на горячей стороне более чем достаточно.

        При замене существующих выключателей света на интеллектуальные выключатели я предполагаю, что мне следует оставить заземление и черные провода такими, какие они есть в настоящее время, но что мне делать с нейтральными проводами, которые потребуются моему интеллектуальному выключателю? Должен ли я просто поместить все 5 (3 существующих, плюс 2 коротких провода, подключенных к самим выключателям) нулевых проводов в одну гайку для проводов, или я должен сделать что-то другое?

        ЕСЛИ гайка провода достаточно велика для трех проводов 14/2 (предположительно) или 12/2 (возможно) и добавление двух меньших многожильных проводов, идущих от интеллектуальных переключателей, тогда да, вы можете просто добавьте нейтраль интеллектуального переключателя к существующей проволочной гайке.
