Переходник DVI-D VGA – можно ли сделать своими руками
Термин DVI-D VGA – обозначение способа подключения системного блока к компьютерному монитору, телевизору. Это понятие также активно используется для обозначения переходников. С их помощью старые модели мониторов ПК, оснащённые аналоговыми разъёмами, подключаются к новым видеокартам. Корректное подключение обеспечивает бесперебойную передачу цифрового сигнала.
Рассматриваемый тип подключения имеет несколько важных особенностей. Прежде всего, нельзя исключать проблемы с совместимостью. Далеко не всегда использование специального переходника позволяет решить появившийся сбой. Цена адаптера относительно невелика – от 2$ до 5$. Эксперты рекомендуют отказаться от использования переходников, отдав предпочтение конвертеру сигнала.
Особенности разъёма DVI-D
Аббревиатура DVI расшифровывается как Digital Visual Interface, что в переводе с английского – цифровой видеоинтерфейс. Этот разъём создавался с целью передачи видеосигнала на проекторы, компьютерные мониторы, телевизоры и другую технику, способную отображать графический контент.
Особенность интерфейса заключается в том, что он обеспечивает передачу данных с максимальным разрешением. Поэтому на экран выводится качественное и естественное изображение. Воспроизводится сигнал только в цифровом формате. Отдельно отметим, что подключение DVI-D применяется на цифровых жидкокристаллических экранах. Максимально поддерживаемое разрешение – 2048х1536 пикселей.
Модификация интерфейса DVI-D была по достоинству оценена ведущими организациями, которые занимаются производством мониторов и телевизоров. Пользователи, работающие с компьютерами, из-за этого столкнулись с трудностями. Интерфейс VGA начал постепенно выходить из массового обращения. Поэтому возникла необходимость в приобретении адаптеров.
Особенности разъёма VGA
Интерфейс VGA – разъём для передачи видеосигнала. Этим интерфейсом оснащались компьютерные мониторы, видеокарты.
В большей степени это касается старых устройств, которые были выпущены в 80-90 годах прошлого столетия. Подключение VGA предназначено для передачи аналогового сигнала. Максимальное качество – HD.
Что касается Full HD или воспроизведения 3D-файлов, то с VGA этого добиться невозможно. Рассматриваемый интерфейс считается устаревшим способом передачи сигнала. Поэтому встречается он достаточно редко. Новые GPU-модули оснащаются исключительно DVI-D интерфейсом. Пользователи не спешат расставаться с мониторами, которые подключаются к системнику через VGA. Поэтому возникают проблемы с совместимостью.
Единственный выход из сложившейся ситуации – адаптер DVI to VGA. Если сопоставлять техническое описание рассмотренных разъёмов, то можно прийти к выводу, что сигналы передаются в разных форматах. Если набор интерфейсов на используемой технике не совпадает, тогда следует купить качественный цифро-аналоговый преобразователь. Это устройство способно решить проблему.
Учитывайте, что интерфейс VGA классифицируется на три дополнительных подвида.
Сейчас проанализируем особенности каждого из них:
- DDC1 – способен обеспечивать передачу информации в одностороннем порядке. Видеокарта определит информацию на шнуре, а также идентифицирует подсоединённый к этой комплектующей монитор DDC.
- DDC2 – технические характеристики этого разъёма предполагают, что обмен данными будет осуществляться в двустороннем порядке. Монитор транслирует информацию на ПК. Компьютер автоматически подстраивает настройки для подсоединённого устройства.
- E-DDC – наиболее эффективный подвид. Информация о подсоединённом устройстве сохраняется в памяти интерфейса.
С особенностями VGA и DVI-D разобрались, а теперь проанализируем проблемы совместимости и способы их решения.
Совместимость DVI-D и VGA
Сопоставление сигналов, идущих от разъёма DVI-D к интерфейсу VGA, позволяет сделать правильные умозаключения относительно характерных отличий между этими портами. Для настройки корректного соединения необходимо использовать переходники.
Специальные адаптеры позволяют передавать цифровой сигнал на монитор, поддерживающий аналоговый стандарт.
Альтернативный способ решения проблем, связанных с совместимостью – преобразователь сигнала DVI-D to VGA converter. Чтобы не столкнуться с различными трудностями уже постфактум, нужно заранее изучить вопрос приобретения оптимального конвертера.
Основное преимущество переходников – незначительная цена. Есть только один маленький нюанс. Отсутствие контактов С1-С4 – прямоугольные отверстия на порте DVI-D – становится причиной появления проблем, связанных с совместимостью. Если даже монитор всё-таки отправит сигнал, то изображение вряд ли появится.
Невысокая стоимость адаптеров становится причиной того, что пользователи приобретают эти устройства, чтобы настроить подключение старого монитора к новой видеокарте. В некоторых ситуациях, удаётся подключить VGA к интерфейсу DVI-D. Впрочем, это, скорее, исключение, нежели правило. Именно распиновка становится причиной отсутствия сигнала.
Конвертеры
Существует множество разных модификаций преобразователей DVI-D на VGA. Преимущественно для работы этих устройств требуется независимый источник питания. Эта необходимость объясняется тем, что устройство имеет не совсем типичную конструкцию. Нельзя назвать данный адаптер переходником, поскольку это, скорее, полноценный прибор с находящейся внутри платой.
Именно эта особенность значительно повышает стоимость устройства. Не пытайтесь сэкономить на приобретении преобразователя. Поскольку это может стать причиной некорректного подключения. Функция преобразователя – передача данных с современного GPU-модуля на устаревшую модель телевизора или компьютерного монитора. Очень часто недорогие модели ТВ используются в качестве монитора ПК или лэптопа.
Наличие конвертера может также стать обязательным условием подключения старых проекторов. Однако в большинстве своём устройства этого типа оснащены интерфейсом HDMI. Этот разъём тоже работает с цифровым сигналом.
Поэтому проблем с синхронизацией с современным GPU-модулем у пользователя возникнуть не должно. Дополнительные адаптеры в таких ситуациях не требуются.
Рассмотрим алгоритм преобразования сигнала. Если анализировать доступные для приобретения устройства, то можно найти адаптеры со следующими свойствами:
- Поддержка подключения DVI-D к мониторам и экранам VGA с разрешением до 1920х1200 пикселей. Минимальное разрешение 800х600 точек;
- Вход преобразователя – 21 пин, а выход – 15 пин;
- Максимальная частота – 60 Гц;
- Длина провода конвертёра может достигать полутора метров;
- Цена – от 6$.
Запомните. конвертер – однонаправленное устройство. Это означает, что оно способно преобразовать исключительно цифровой сигнал в аналоговый. Обратное конвертирование невозможно. Поэтому когда нужно подключить GPU-модуль с разъёмом VGA к дисплею или телевизору DVI-D, приходится использовать обратный преобразователь. Однако учитывайте, что при таком подключении добиться высокого качества транслируемого изображения невозможно.
Когда вы выбираете конвертер, учитывайте тот факт, что данное устройство может быть несовместимо с используемой техникой. Помните, что для корректной работы преобразователя потребуется отдельный источник питания. Аудиосигнал при этом будет выводиться с помощью дополнительного кабеля. В тех ситуациях, когда кабель, обеспечивающий соединение ПК и монитора или телевизора, длинной менее полутора метров, подключать его к источнику питания совершенно необязательно.
Чтобы все элементы системы подключения функционировали корректно, желательно, чтобы подсоединяемое устройство вывода имело такую же частоту, как и преобразователь. Пользуйтесь дисплеями, диагональ которых не превышает отметку в 40 дюймов. В противном случае на экране могут появиться полосы.
Если конвертер преобразовывает сигнал не только с DVI-D на VGA, но и работает с другим форматами, тогда стоит купить мультифункциональное устройство, поддерживающее практически все популярные интерфейсы.
Что лучше – DVI-D или VGA
Если сравнивать эти разъёмы, то можно прийти к выводу, что в определённой степени они равнозначны. Эти интерфейсы заметно проигрывают HDMI. Поскольку они не способны обеспечить одновременную передачу аудиосигнала и видеосигнала. Однако в любом случае работать с DVI-D будет немного удобнее, нежели с VGA. Это более новый интерфейс, способный обеспечить демонстрацию действительно качественного изображения.
Сравнивать разъёмы в определённой степени некорректно. Совершенно не берётся во внимание время изобретения технологий. DVI-D появился намного позже, поэтому он предназначен для работы с более современными стандартами. VGA используется преимущественно на старых устройствах вывода. Поэтому пользуются им крайне редко.
Переходник DVI-D на VGA.
Почему так дорогоОбычно ни у кого не возникает проблем найти дешевый, даже копеечный переходник с разъема DVI на обычный древний аналоговый разъем VGA и подключить новую видеокарту или другое современное устройство к проектору, монитору, телевизору или аналогичному воспроизводящему девайсу. Но все это до тех пор, пока пользователь не сталкивается с проблемой подключения разъема DVI-D.
Первой преградой становятся ножки и контакты. В принципе они похожи на часто встречающиеся DVI-I. Казалось бы, спилить или отогнуть все, что мешает — и вот уже переходник, сделанный своими руками. Однако ничего не работает.
Объяснение происходящему простое. Стандартом DVI предусмотрена передача и цифрового сигнала и аналогового. Но типы кабеля могут подразумевать передачу только цифрового сигнала. Или даже двух каналов в цифре одновременно. Естественно в ущерб аналогу.
Посмотрите на разъемы и кабели:
Разъем «мама»:
Разъем кабеля.
В случае DVI-I передается один цифровой канал и один аналоговый канал.
Переходники игнорируют всю цифру и просто перекоммутируют аналоговые линии на соответствующие выходы (пины) адаптера VGA. В результате переходники получаются дешевые, содержат только провода и пайку.
А вот другой случай:
Со стороны кабеля:
Вроде все похоже, но аналоговый сигнал удален начисто. И в последнем случае вместо напряжений, пригодных для VGA, передается еще один набор «цифры». Есть вариант и попроще — фото представлено на этом изображении:
Здесь производители решили ограничиться всего одним цифровым каналом и не заботиться об аналоге вообще.
Так в чем же проблема, почему переходники DVI-D на VGA хоть и существуют, но стоят дорого? Проблема в том, что в кабель необходимо кроме пайки встроить электронику, которая расшифровывала бы цифру, по сути рисуя картинку и затем перекодировала бы эту цифру в аналоговое изображение. При этом качество картинки, в случае дешевых переходников, является тем, на чем можно сэкономить, чтобы уж совсем не шокировать и без того озадаченных покупателей.
Дело в том, что из digital-формата изображение переводится без потерь, а вот качественная конвертация в RGB для передачи через VGA требует уже довольно дорогих ресурсов. В итоге это то, на чем экономят.
Для справки. А зачем вообще нужны DVI-D? Используя этот формат разъемов в полном варианте (не как на обрезанном фото 5) можно передавать картинку в разрешениях 2560×1600 и 2048×1536 пикселей, что значительно превышает одноканальный вариант, который если и может «пропехнуть» FullHD, но сделает это лишь с максимальной частотой в 75 Гц, что уже не устраивает владельцев огромных 4К телевизоров или мониторов с аналогичным разрешением.
Переходник с DVI на VGA сделать самому своими руками. Переходник DVI-D
Развитие технологий в современном мире не останавливается ни на секунду. Современная техника постоянно открывает для потребителей новые функции и возможности. Однако важен не только новый функционал. В первую очередь, требуется четкое понимание как использовать новые девайсы.
Проведя анализ тематических форумов и сайтов, можно понять, что большое число пользователей не знает о способах подключения мониторов с VGA-портом к видеокарте с выходом на DVI-D. Неопытные люди зачастую получают совет от таких же, не до конца осведомленных любителей, опирающихся на свой, зачастую неудачный, опыт. Обычно предлагают купить переходник DVI-D VGA, мотивируя это его дешевизной, а не практичностью.
Но переходник такого типа вряд ли вообще будет работать, поэтому рекомендуется использовать конвертер сигнала DVI-D в VGA, а не так называемый переходник с DVI на VGA.
Для того чтобы разобраться во всех тонкостях подключения такого типа, нужно понять принцип работы.
Как работает DVI-D соединение?
DVI (Digital Visual Interface), что в переводе с английского «цифровой видеоинтерфейс», используется для соединения и синхронизации видеоизображения между видеокартой и монитором, телевизором, либо любым другим устройством отображения.
DVI-D — это технология, позволяющая сохранить качество картинки при переходе с аналогового на цифровой сигнал. Такой тип соединения выдаст максимальную четкость изображения. Важно отметить, что данный тип подключения передает исключительно цифровой сигнал. Подключение при помощи DVI-D является основным для общей массы цифровых телевизоров нового поколения и максимум выдает 2К разрешение.
Данная технология начала активно использоваться производителями передовых телевизоров и мониторов, что создало массу проблем множеству владельцев персональных компьютеров. Связано это с тем, что многие пользователи до сих пор вынуждены пользоваться устаревшим VGA соединением.
Что такое VGA подключение?
VGA (Video Graphics Array) — это технология передачи изображения, которая сохранилась еще с прошлого века, она до сих пор используется некоторыми пользователями. Такой тип подключения предназначен для передачи аналогового сигнала. Лучшее качество, которое доступно при VGA-подключении – это разрешение 1280×720, другими словами HD.
Ни о каком 2К разрешении, а также передачи изображения в формате 3D, говорить не приходиться.
На данный момент большинство производителей устройств воспроизведения отказались от данной технологии, считая ее устаревшей. Именно поэтому видеокарты новых моделей оснащены исключительно DVI-D портом, но подавляющая масса юзеров не всегда хотят менять монитор по первому требованию, и до сих пор используют устройства воспроизведения с VGA портом. То есть просто так подсоединить старый монитор без каких-либо накладок и потери качества изображения невозможно. Специалисты рекомендуют воспользоваться несколькими приемами соединения, однако для того, чтобы найти действенный способ, нужно разобраться в самом процессе. Чем мы сейчас и займемся.
DVI/VGA переходник своими руками
В связи с тем, что технологии работают через разные порты и относятся к разным поколениям, пользователь должен четко понимать, что и тип сигнала, передаваемый от одного устройства к другому, тоже разный.
То есть для стабильного использования устройства воспроизведения требуется цифро-аналоговый конвертер, а не сделанный DVI/VGA-переходник своими руками или купленный на барахолке. Ведь устройство такого типа просто не в силах преобразовать сигнал из аналогового в цифровой и/или просто не будет работать, или пользователь не сможет получить изображения нужного качества.
Типы переходников
Обратим внимание на типы переходников, которые советуют приобрести пользователи тематических форумов, сайтов и других всевозможных источников:
- обычный переходник с DVI на VGA;
- переходник VGA/DVI-M;

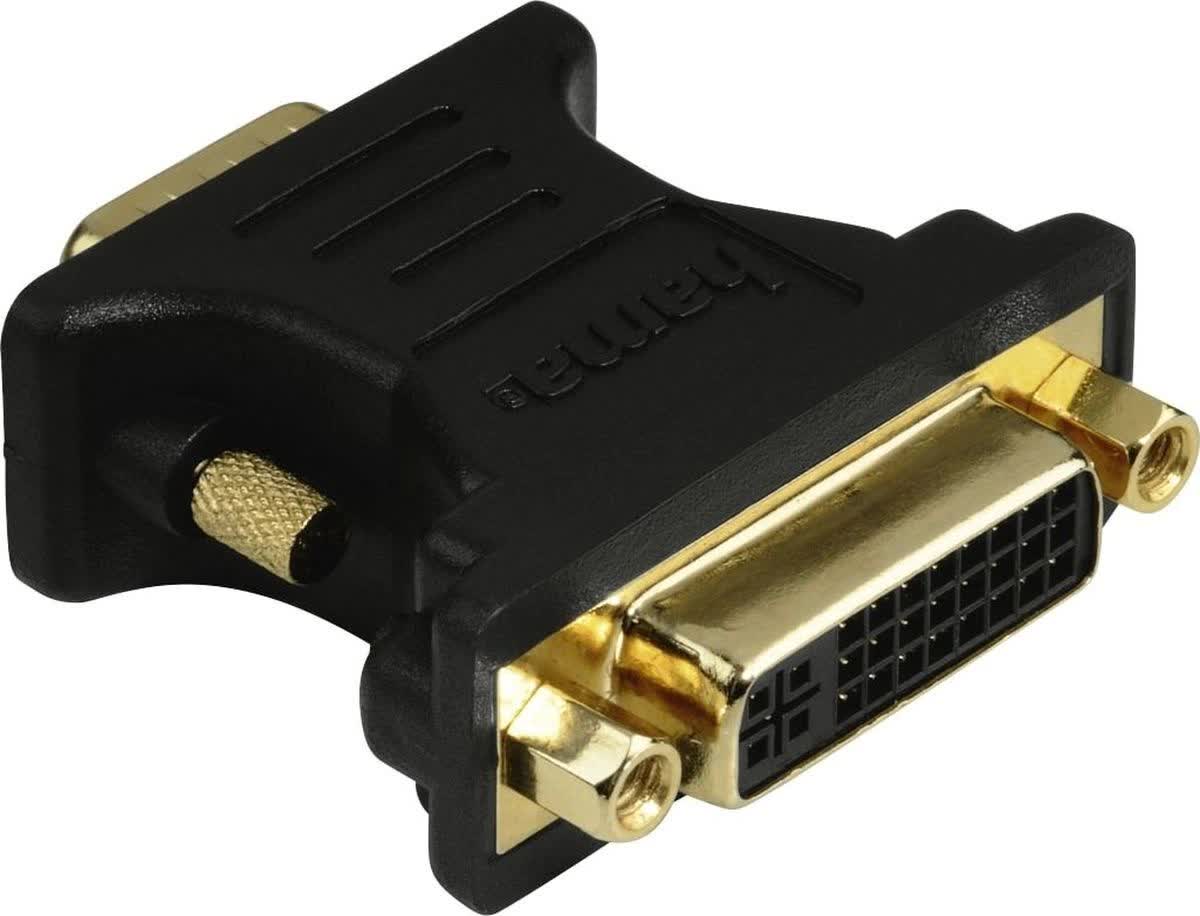

- переходник DVI-F/VGA-M.
Цена таких устройств крайне небольшая, но подавляющее большинство юзеров считает, что воспользоваться таким переходником DVI-D VGA гораздо проще, чем менять старую видеокарту, покупать монитор с подходящим портом, или искать более качественное предложения. Однако это не совсем так. Стоимость переходника с DVI на VGA составляет от 2 до 5 долларов.
А по факту покупатель получает на выходе абсолютно бесполезный переходник, чтобы, как и многие его товарищи по несчастью, удивиться: почему ничего не получается. Так где же кроется причина неработоспособности VGA DVI переходника? На этот вопрос мы сейчас и ответим.
Распиновка разъемов
Зная распиновку портов, мастера сомнительного порядка пришли к заключению, что, соединив определенные разъемы, они получат прекрасный переходник DVI-D/VGA!
А по факту, если хорошо знать схему данных портов, то сразу ясно, что данное устройство не может функционировать вообще! Если взглянуть на порт, становится понятно, что в DVI нет пинов, которые и отвечают за передачу аналогового сигнала.
По факту, данный ответ легко можно найти во всемирной паутине: на каждой теме по этому вопросу есть пост, в котором автор пишет, что вроде все подключил, но не работает. Но если бы автор разобрался, что соединение передает сигналы разного типа, то знал: необходимо конвертировать сигнал.
То есть просто соединение двух разных портов никак не поможет. Такое решение вопроса достаточно распространено на просторах Интернета, но работать оно не будет – сто процентов.
Преобразователь DVI-D/VGA
Единственным возможным способом подключения будет преобразователь DVI-D/VGA. Конечно, цена его выше, чем у переходника, однако мы уже выяснили, что лучше доплатить, чем просто выкинуть несколько долларов, как говорится, на ветер. Переходник с DVI на VGA не сможет преобразовать аналоговый сигнал в цифровой, без чего пользователь не сможет подключить ни один гаджет. Принцип действия преобразователя DVI-D to VGA в конвертировании цифрового сигнала в аналоговый.
Советы
Что же мы имеем в остатке? Первое: пользователю необходимо обращать свое внимание только на мнение профессионалов, имеющих достаточную компетенцию. Доверять советам из-за дешевизны решения проблемы, либо из-за популярности метода не стоит — это чревато или бессмысленной потерей денежных средств, или растратой драгоценного времени.
Во-вторых, если очевидно, что такой метод решения проблемы не функционирует у подавляющего большинства, значит, нужно понять, отчего он не работает, прежде чем принимать скоропостижные решения и надеяться, что в конкретном случае все заработает. То есть, конечно, можно попробовать купить переходник с DVI на VGA и сэкономить деньги, надеясь на маловероятный результат. Но лучше купить преобразователь, который гарантирует работоспособность подключения.
Надеемся, что статья помогла читателям разобраться в вопросе того, как работает переходник данного типа. Единственный выход – это приобрести специальный конвертер сигнала и не морочить себе голову, а переходник никак не сможет помочь.
особенности, виды и проблемы в 2019 году
Термином DVI-D VGA чаще всего называют небольшие устройства (переходники), с помощью которых старые мониторы с аналоговыми разъёмами подключаются к новым видеокартам на компьютерах, передающих цифровой сигнал.
Особенностью такого подключения является не совсем стопроцентная совместимость, из-за которой далеко не каждый такой адаптер на самом деле работает. И, хотя стоят эти устройства не слишком дорого – в среднем, около $2–5 – в большинстве случаев лучше отдать предпочтение другому приспособлению, называемому конвертером сигнала.
Содержание:
Особенности разъёмов DVI-D и VGA
Портом DVI обладают те компьютеры и ноутбуки, которые поддерживают специальную технологию – digital visual interface или «цифровой интерфейс». Ею пользуются для передачи видеоизображения на периферийные устройства вывода данных – от телевизоров и мониторов до проекторов.
Использование технологии позволяет получить сигнал с лучшим качеством, который не получится передать с помощью устаревшего в настоящее время интерфейса VGA.
Для сравнения, максимальное разрешение, поддерживаемое технологией Video Graphics Array, составляет всего лишь 1280х1024 пикселя. Для DVI-D аналогичный показатель составляет 2560х1600 пикселей.
Новая технология DVI уже используется практически на всех современных мониторах и устройствах вывода. Однако переход на более новый и совершенный способ передачи данных создал определённую проблему пользователям тех мониторов, которые имеют только разъём VGA.
Ведь ещё в 2000-х годах большая часть даже достаточно больших экранов с диагональю 22–24 дюйма комплектовались только старыми портами. И подключить их к современным ПК можно, только если пользоваться для этого специальным переходником.
Существует 3 вида разъёмов DVI:
для передачи данных и в цифровом, и в аналоговом формате – DVI-I;
только для цифрового изображения – DVI-D.
Рис. 2. Отличия разных интерфейсов DVI.
Из-за того что компьютеры передают картинку в цифровом формате, большинство современных видеокарт имеют только один вид разъёма – DVI-D. Устаревшие графические процессоры, комплектующиеся интерфейсами DVI-I, можно подключать к цифровым мониторам с помощью специального кабеля.
Обеспечить такое же подключение к экрану VGA, обладающему меньшими показателями разрешения (аналоговому и уже не поддерживающему даже формат FullHD) с помощью простых кабелей или переходников удаётся далеко не всегда.
Рис. 3. Современный монитор со входами VGA, DVI и HDMI.
к содержанию ↑Проблемы совместимости
Если сравнить сигналы, которые идут от порта DVI-D к разъёму VGA, можно сделать вывод об их различиях. И для того чтобы правильно передать информацию в цифровом виде на аналоговый монитор можно пользоваться переходниками с одного интерфейса на другой – или преобразователями сигнала с такими же портами.
Рассматривая возможность покупки обычного DVI-D/VGA адаптера, следует знать о проблемах совместимости, с которыми придётся столкнуться большинству пользователей.
Рис. 4. Разница в разъёмах для передачи аналогового сигнала для различных видов интерфейсов DVI.
Невысокая стоимость переходников приводит к тому, что многие пользователи покупают их для своих старых мониторов, которые требуется соединить с современными картами. Иногда такой способ срабатывает. Но, из-за того что «распиновка» (или расположение разъёмов) у старого и нового интерфейсов отличаются, сигнала может и не быть.
Рис. 5. Распиновка, которая поддерживает передачу с DVI на VGA.
Изображения не появляется на экране из-за невозможности преобразовать сигнал с помощью обычной распайки. Если же картинка всё-таки возникла, скорее всего, видеокарта имеет всё-таки интерфейс DVI-I или DVI-A. То есть поддерживает и аналоговую передачу данных.
к содержанию ↑Решение вопроса
Проблема с несовместимостью достаточно серьёзная – но вполне решаемая. Благодаря тому, что данные могут не просто передаваться, но и преобразовываться, специалистами уже давно изобретено другое устройство, называющее преобразователем или конвертером DVI-D в VGA.
На вид оно, действительно, может напоминать обычный переходник, однако оборудовано дополнительным, увеличивающим размер приспособления, модулем.
Рис. 6. Конвертер DVI-D VGA.
В задачи устройства входит конвертирование цифрового сигнала в аналоговый.
И, за счёт более сложной конструкции, стоит такой преобразователь в несколько раз дороже. с другой стороны, возникает вопрос – зачем продаются в интернет-магазинах переходники DVI-D VGA?
Ответить на него несложно – причина заключается в некомпетентности некоторых продавцов. Или, возможно, в желании продать больше товара, не имеющего тех функций, ради которых его покупают. На самом же деле, на сайтах, где указывается достоверная информация о переходниках и кабелях, можно увидеть в описании другие параметры – переход осуществляется не с DVI-D, а с DVI—I на VGA.
Рис. 7. Правильное указание параметров переходника в онлайн-магазине.
к содержанию ↑Конвертеры
Существует целый ряд моделей преобразователей данных с DVI-D на VGA. В большинстве случаев для них требуется отдельное питание, так как устройство переставляет собой не простой переходник, а уже полноценный прибор с расположенной внутри платой.
Эта особенность и делает конвертер дороже – но экономить в данном случае не имеет смысла.
Рис. 8. Плата внутри конвертера.
В возможности преобразователя цифрового сигнала в аналоговый входит передача информации от современной видеокарты устаревшим мониторам. Или таким же далеко не новым (или просто недорогим) телевизорам, которые тоже можно использовать для вывода информации с ПК или ноутбука.
Может понадобиться конвертер и при подключении старых моделей проекторов – хотя большинство из них уже давно имеет интерфейс HDMI, тоже являющийся цифровым и совместимый с любой современной видеокартой. Для такого устройства подобные переходники не понадобятся.
Рис. 9. Порты современного проектора.
Особенности преобразования сигнала
Среди имеющихся на рынке преобразователей можно найти устройства с такими характеристиками:
поддержкой подключения DVI—D-источника к дисплеям VGA с максимальным размером картинки до 1920х1200 пикселей и минимальным 800х600 пикселей;
вход конвертера имеет 21 пин, выход – 15 пин;
максимальная частота – 60 Гц;
длина кабеля преобразователя – от нескольких сантиметров до 1,5–1,8 м;
стоимость – от $6.
Кроме того, покупая преобразователь, стоит учитывать его несовместимость с интерфейсами DVI-I и DVI-A. Причём, большинство конвертеров требуют отдельного питания и вывода аудио с помощью дополнительного кабеля. Хотя в тех случаях, когда кабель, соединяющий компьютер и устройство вывода, не превышает по длине 1–1,5 м, подключать его к сети не обязательно.
Для корректной работы желательно, чтобы подключаемый монитор поддерживал ту же частоту обновления, которую обеспечивает преобразователь. А ещё рекомендуется пользоваться дисплеями или телевизорами с диагональю не больше 40 дюймов – иначе на изображении могут появиться полосы.
Важно: Если преобразовывать сигнал приходится не только с DVI-D на VGA, но и в другие форматы, стоит приобрести мультифункциональный конвертер, поддерживающий несколько видов интерфейсов.
Рис. 10. Мультифункциональный преобразователь.
к содержанию ↑Выводы
Несмотря на заверения продавцов подобные преобразователями пользоваться ими не стоит. Вероятность корректного подключения и передачи данных в этом случае не превышает нескольких процентов – а, по заверениям некоторых экспертов, вообще равна нулю. Намного эффективнее будет приобрести конвертер, который гарантированно выполнит свои функции, подключив цифровую видеокарту к аналоговому устройству вывода.
DVI-D to VGA. Конвертер или переходник? Переходники ТМ
DVI-D на VGA. Конвертер или переходник?Каждый день, каждый час технологии идут вперед, и ни на секунду не останавливаются.
Мы постоянно видим, что техника совершенствуется, открывая перед нами все более и более новые перспективы. Но, для нас важно, не просто новое и усовершенствованное… Нас интересует, еще и простота в использовании новейших моделей, возможностей, техники.
Проанализировав информацию на форумах, порталах, из личного опыта, наши специалисты пришли к выводу, что многие люди не понимают, как можно подключить монитор с VGA разъемом к видеокарте с разъемом DVI – D. Постоянно советуются с такими же людьми, точно не знающими, но уже попробовавшими различные варианты, и не всегда удачные. Чаще всего встречаются упоминания в покупке переходника dvi-d vga, и мотивация тут идет, скорее ценой, чем знанием.
Но, как показывает практика, для качественного решения проблемы подключения, Вам понадобиться конвертер сигнала DVI-D в VGA. Наша компания «Переходники ТМ», решила предоставить для Вас информацию, которая будет являться определяющей для каждого пользователя, как профессионала, так и любителя, и подскажет ответы на интересующие Вас вопросы.
Прежде чем рассматривать все «плюсы» и «минусы» данных адаптеров, нужно рассмотреть, для чего они необходимы, и проанализировать, что из себя представляют. Начнем с самого начала…
Что такое DVI-D подключение?
Изначально, DVI (Digital Visual Interface) или, в переводе, «цифровой видеоинтерфейс», предназначен для передачи изображения видео на проекторы, телевизоры, мониторы и иные устройства отображения.
DVI-D является цифровым подключением, которое позволяет избегать потери качества вследствие конвертации цифрового сигнала в аналоговый. Данный вид подключения позволяет предоставить максимальное качество воспроизводимого сигнала. Он проводит воспроизведение сигнала, исключительно, в цифровом виде. Так же, следует отметить, что соединение DVI-D используется на подавляющем большинстве
цифровых LCD-мониторах.DVI-D DualLink (двухканальный) и имеет максимальное разрешение – 2048х1536.
Это нововведение, которое было принято на вооружение ведущими компаниями, по выпуску основных устройств воспроизведения, значительно «осложнило жизнь» многим пользователям ПК.
Потому как, оно пришло на смену подключению VGA.
Что такое VGA подключение?
VGA (Video Graphics Array), это видеоинтерфейс, который оснащал мониторы и видеоадаптеры из далекого 1987 года. Сам адаптер передает аналоговый сигнал. Максимум, доступный VGA-интерфейсу – это HD-качество. Ни о каком FullHD, а тем более, о передаче 3D, речь даже не идет. Сейчас огромная доля видеоадаптеров и устройств воспроизведения изображения прекращают выпускаться с портом VGA. Так как новые видеокарты начинают выпускать только с DVI-D разъемом, а большинство людей до сих пор пользуются мониторами с разъемом VGA, то взять и подключить данные устройства без проблем в изображении невозможно. Существует несколько вариантов решения этой проблемы, но для того, чтобы найти максимально рабочий, нужно понимать, почему так происходит.Сопоставляя данные основных характеристик, можно резюмировать, что сигналы, которые передаются устройствами, благодаря разным портам – тоже разные.
Можно много рассказывать причины и следствия, но стоит отметить главное. Для качественной работы устройства воспроизведения, необходим качественный цифро-аналоговый преобразователь, который используется для преобразования сигнала из цифрового сигнала в аналоговый.
Теперь рассмотрим «панацею», которую предлагают нам форумы, порталы и другие источники – купить обычный переходник dvi-d vga. Переходники стоят не дорого, это лучше, чем менять видеокарту, искать монитор с нужным разъемом или искать что-то нужное дальше. Цена переходников варьируется от 50 до 150 грн. В итоге, пользователь, не разобравшись, идет и покупает данный адаптер, чтобы потом в том же форуме написать – «не работает!!!». Почему же не работает переходник?
Зная распиновку такого устройства, «китайские специалисты» решили, что можно просто спаять нужные выходы и провода, и вуаля – переходник DVI-D to VGA готов!
А на самом деле, если посмотреть на распиновку данных разъемов, можно увидеть, что этот переходник не может работать даже ТЕОРЕТИЧЕСКИ! А именно нужно обратить внимание, что в цифровом dvi нет контактов C1, C2, C3, C4, которые ГЛАВНЫМ образом отвечают за аналоговую составляющую VGA!
Распиновка dvi-d 24+1 и dvi-i 24+5 разъемов.
Распиновка VGA разъема.
Итоги мы все видим, они изложены на на просторах интернета – «подключил переходник, но монитор не работает», «монитор не подключается через переходник dvi-d-vga» и все в таком же духе. А если бы пользователь прочел и сопоставил, что подключения имеют разный сигнал, то понял бы, что необходимо, именно, преобразование сигнала. Обычная перепайка не является решением. Это просто один из вариантов, который не подойдет в 100% случаев.
Решением проблемы подключения является именно преобразователь dvi-d vga. Не спешите говорить, что он стоит дороже, чем переходник. Вы можете попытать счастья и попробовать купить абсолютно не нужную вещь за 50-150 грн, но мы уже разобрались, что данный адаптер никак не участвует в преобразовании сигнала. Переходник НИКАК не переконвертирует сигнал из цифрового в аналоговый, что так необходимо, для решения вопроса подключения устройств визуализации.
Суть работы конвертера dvi-d to vga, в полном преобразовании двоичного цифрового кода в напряжение или ток, а именно, аналоговый сигнал.
Переходник, проще выражаясь, помогает физически устранить проблему «не того порта передачи» и сделать «нужное гнездо», не более. А ажиотаж нагоняют люди с форумов, которые разбираются в этом так же, как и сам человек, нуждающийся в помощи (зачастую) и советуют то, что купили бы сами, т.е. вещь дешевле. Исходя из всего сказанного выше, можно сделать вывод, что пользователю, столкнувшемуся с данной проблемой, нужно купить не переходник, а преобразователь с dvi-d на vga. Конвертер поможет Вам наслаждаться работой визуальных устройств компьютера, мониторов и иных приспособлений.
Заключение
В данной статье мы рассмотрели несколько общих и специальных положений.
- Первое, это доверять информации, проверенной специалистами. Доверие человеку, потому как он считает, что так правильнее, или гнаться за дешевизной, может принести последствия, в виде потери времени, денег и нервов.
- Второе, уже практическое –если Вы видите, что одно решение не работает у большинства, значит, стоит разобраться, почему оно не подходит ко всем. Таким образом, специалисты компании «Переходники ТМ», для решения одной из насущных проблем, рассмотрели отличия конвертера от переходника dvi-d vga.
Теперь Вам осталось решить, покупать за небольшую сумму переходник и надеяться, что это не будет трата денег «на ветер», или купить необходимый преобразователь DVI-D to VGA, и стать одним из первых, на форумах, кто напишет, какой адаптер действительно работает!
С ув. Переходники ТМ
Распиновка DVI и VGA и переходник между ними. / zremcom.com
Для общего сведения выкладываю распиновку DVI и VGA, а так же схему переходника между ними.
Разъем DVI используется для передачи видеоизображения на цифровые устройства (обычно видеокарта-монитор). Выглядит следующим образом.
Его распиновка:
Пин | Сигнал | Описание | |||
1 | T. | Передача видеосигнала, 2 пара | |||
2 | T.M.D.S DATA 2+ | ||||
3 | T.M.D.S DATA 2/4 SHIELD | Экран 2/4 пары | |||
4 | T.M.D.S DATA 4- | Передача видеосигнала, 4 пара | |||
5 | T.M.D.S DATA 4+ | ||||
6 | DDC CLOCK | Тактовая частота передачи данных DDC | |||
7 | DDC DATA | Передача данных DDC | |||
8 | ANALOG VERT. | Аналоговая вертикальная синхронизация | |||
9 | T.M.D.S DATA 1- | Передача видеосигнала, 1 пара | |||
10 | T.M.D.S DATA 1+ | ||||
11 | T.M.D.S DATA 1/3 SHIELD | Экран 1/3 пары | |||
12 | T.M.D.S DATA 3- | Передача видеосигнала, 3 пара | |||
13 | T.M.D.S DATA 3+ | ||||
14 | +5V POWER | Питание +5 В | |||
15 | GND | Общий | |||
16 | HOT PLUG DETECT | Детектор подключения “на лету” | |||
17 | T. | Передача видеосигнала, 0 пара | |||
18 | T.M.D.S DATA 0+ | ||||
19 | T.M.D.S DATA 0/5 SHIELD | Экран 0/5 пары | |||
20 | T.M.D.S DATA 5- | Передача видеосигнала, 5 пара | |||
21 | T.M.D.S DATA 5+ | ||||
22 | T.M.D.S CLOCK SHIELD | Экран пары тактовой частоты видеосигнала | |||
23 | T. | Тактовая частота видеосигнала | |||
24 | T.M.D.S CLOCK- | ||||
C1 | ANALOG RED | Аналоговый красный | |||
C2 | ANALOG GREEN | Аналоговый зеленый | |||
C3 | ANALOG BLUE | Аналоговый синий | |||
C4 | ANALOG HORZ SYNC | Аналоговая горизонтальная синхронизация | |||
C5 | ANALOG GROUND | Аналоговая земля |
M.D.S DATA 2-
SYNC
M.D.S DATA 0-
M.D.S CLOCK+Разъем VGA — аналоговый интерфейс, разработанный в 1987 году и предназначен для подключения аналоговых мониторов.
Выглядит следующим образом.
Его распиновка:
Вывод | Наименование | Описание |
1 | RED | Red Video (75 Ohm, 0.7 V p-p) |
2 | GREEN | Green Video (75 Ohm, 0.7 V p-p) |
3 | BLUE | Blue Video (75 Ohm, 0.7 V p-p) |
4 | RES | Резерв |
5 | GND | Ground (Корпус) |
6 | RGND | Red Ground |
7 | GGND | Green Ground |
8 | BGND | Blue Ground |
9 | +5V | +5 VDC |
10 | SGND | Sync Ground |
11 | ID0 | Monitor ID Bit 0 (0-ой бит идентификации) |
12 | SDA | DDC Serial Data Line (Линия передачи данных для DDC) |
13 | HSYNC or CSYNC | Horizontal Sync (or Composite Sync) |
14 | VSYNC | Vertical Sync |
15 | SCL | DDC Data Clock Line (тактовая частота для DDC) |
Зная распиновку этих разъемов можно легко спаять переходник DVI-VGA или VGA-DVI.
Схема такого переходника
Dvi vga переходник распиновка – Тарифы на сотовую связь
266 пользователя считают данную страницу полезной.
Информация актуальна! Страница была обновлена 16.12.2019
Переходник DVI-VGA бывает нужен чаще всего при апгрейде аппаратуры. Монитор как правило покупают надолго. Технология компьютера постоянно развивается. Достаточно в старом персональном компьютере заменить всего лишь видеокарту, и вам уже (скорее всего) понадобится этот переходник. Поскольку многие старые мониторы оснащены только выходом VGA, то следует приобрести шнур DVI-VGA. Если нет возможности купить такой шнур, то можно его спаять самому. Для этого потребуется знание распиновки разъема DVI и распиновки разъема VGA. Теперь можно составить схему переходника DVI-VGA.
VGA-DVI. Распиновка
Первый контакт VGA нужно соединить с контактом C1 DVI. Дальше аналогично: второй с C2, третий с C3.
Четвертый контакт не используется. Пятый контакт закорачиваем с десятым и соединяем с контактом 15 на DVI. 6, 7, 8 контакты соединяем между собой и соединяем с C5. Четырнадцатый и шестнадцатый контакт DVI соединяем между собой и припаиваем к контакту 9 VGA. Десятый контакт VGA соединяем с пятнадцатым контактом DVI. Двенадцатый контакт идет на контакт 7 DVI, тринадцатый на C4, а четырнадцатый на контакт 8 DVI. Последний (15) контакт соединяем с контактом 6 DVI. Схематично это выглядит так:
VGA pin → DVI pin
1 (Красный) → C1
2 (Зеленый) → C2
3 (Синий) → C3
5 (GND) → 15
6 (RGND) → C5
7 (GGND) → C5
8 (BGND) → C5
9 +5V → 14
9 +5V → 16
10 (SGND) → 15
12 (SDA) → 7
13 (HSync) → C4
14 (VSync) → 8
15 (DDC Clock) → 6
https://01010101.ru/kommutaciya/raspajka-dvi-vga.html Распиновка VGA-DVI 2014-08-30T19:08:05+00:00 admin Коммутация Переходник DVI-VGA бывает нужен чаще всего при апгрейде аппаратуры.
Монитор как правило покупают надолго. Технология компьютера постоянно развивается. Достаточно в старом персональном компьютере заменить всего лишь видеокарту, и вам уже (скорее всего) понадобится этот переходник. Поскольку многие старые мониторы оснащены только выходом VGA, то следует приобрести шнур DVI-VGA. Если. admin [email protected] Administrator
Технологии работают через разные порты и относятся к разным поколениям, поэтому пользователь должен четко понимать, что тип сигнала, который передается от одного устройства к другому, тоже отличается. Для того чтобы стабильно использовать устройство воспроизведения, нужен цифро-аналоговый конвертер, а не тот, что сделается своими руками или приобретется на барахолке. Устройство такого типа не в силах преобразовать сигнал из аналогового в цифровой, или же просто не будет работать, или не будет получено качественное изображение.
Если все-таки пользователь решил сделать переходник своими руками, тогда нужно учесть данные DVI разъема на видеокарте.
А также VGA на мониторе.
Далее получается следующая схема:
DVI pin —> VGA pin
C1 —> 1 (Red)
C2 —> 2 (Green)
C3 —> 3 (Blue)
C4 —> 13 (HSync)
C5 —> 4,6,7,8,10,11 (AGND)
6 —> 15 (DDC Clock)
7 —> 12 (DDC Data)
8 —> 14 (VSync)
14 —> 9 (+5V)
15 —> 5 (GND)
То есть, с помощью не хитрых манипуляций с паяльником, можно получить DVI to VGA переходник.
Термином DVI-D VGA чаще всего называют небольшие устройства (переходники), с помощью которых старые мониторы с аналоговыми разъёмами подключаются к новым видеокартам на компьютерах, передающих цифровой сигнал.
Содержание:
Особенности разъёмов DVI-D и VGA
Портом DVI обладают те компьютеры и ноутбуки, которые поддерживают специальную технологию – digital visual interface или «цифровой интерфейс». Ею пользуются для передачи видеоизображения на периферийные устройства вывода данных – от телевизоров и мониторов до проекторов.
Использование технологии позволяет получить сигнал с лучшим качеством, который не получится передать с помощью устаревшего в настоящее время интерфейса VGA. Для сравнения, максимальное разрешение, поддерживаемое технологией Video Graphics Array, составляет всего лишь 1280х1024 пикселя. Для DVI-D аналогичный показатель составляет 2560х1600 пикселей.
Ведь ещё в 2000-х годах большая часть даже достаточно больших экранов с диагональю 22–24 дюйма комплектовались только старыми портами. И подключить их к современным ПК можно, только если пользоваться для этого специальным переходником.
Существует 3 вида разъёмов DVI:
обеспечивающий только аналоговую передачу данных интерфейс DVI-A;
для передачи данных и в цифровом, и в аналоговом формате – DVI-I;
только для цифрового изображения – DVI-D.
Рис. 2. Отличия разных интерфейсов DVI.
Из-за того что компьютеры передают картинку в цифровом формате, большинство современных видеокарт имеют только один вид разъёма – DVI-D. Устаревшие графические процессоры, комплектующиеся интерфейсами DVI-I, можно подключать к цифровым мониторам с помощью специального кабеля.
Обеспечить такое же подключение к экрану VGA, обладающему меньшими показателями разрешения (аналоговому и уже не поддерживающему даже формат FullHD) с помощью простых кабелей или переходников удаётся далеко не всегда.
Рис. 3. Современный монитор со входами VGA, DVI и HDMI.
Читайте также:
Проблемы совместимости
Если сравнить сигналы, которые идут от порта DVI-D к разъёму VGA, можно сделать вывод об их различиях. И для того чтобы правильно передать информацию в цифровом виде на аналоговый монитор можно пользоваться переходниками с одного интерфейса на другой – или преобразователями сигнала с такими же портами. Рассматривая возможность покупки обычного DVI-D/VGA адаптера, следует знать о проблемах совместимости, с которыми придётся столкнуться большинству пользователей.
Рис. 4. Разница в разъёмах для передачи аналогового сигнала для различных видов интерфейсов DVI.
Невысокая стоимость переходников приводит к тому, что многие пользователи покупают их для своих старых мониторов, которые требуется соединить с современными картами. Иногда такой способ срабатывает. Но, из-за того что «распиновка» (или расположение разъёмов) у старого и нового интерфейсов отличаются, сигнала может и не быть.
Рис. 5. Распиновка, которая поддерживает передачу с DVI на VGA.
Изображения не появляется на экране из-за невозможности преобразовать сигнал с помощью обычной распайки. Если же картинка всё-таки возникла, скорее всего, видеокарта имеет всё-таки интерфейс DV I -I или DVI-A. То есть поддерживает и аналоговую передачу данных.
Решение вопроса
Проблема с несовместимостью достаточно серьёзная – но вполне решаемая. Благодаря тому, что данные могут не просто передаваться, но и преобразовываться, специалистами уже давно изобретено другое устройство, называющее преобразователем или конвертером DVI-D в VGA.
На вид оно, действительно, может напоминать обычный переходник, однако оборудовано дополнительным, увеличивающим размер приспособления, модулем.
Рис. 6. Конвертер DVI-D VGA.
В задачи устройства входит конвертирование цифрового сигнала в аналоговый. И, за счёт более сложной конструкции, стоит такой преобразователь в несколько раз дороже. с другой стороны, возникает вопрос – зачем продаются в интернет-магазинах переходники DVI-D VGA?
Ответить на него несложно – причина заключается в некомпетентности некоторых продавцов. Или, возможно, в желании продать больше товара, не имеющего тех функций, ради которых его покупают. На самом же деле, на сайтах, где указывается достоверная информация о переходниках и кабелях, можно увидеть в описании другие параметры – переход осуществляется не с DVI-D, а с DVI — I на VGA.
Рис. 7. Правильное указание параметров переходника в онлайн-магазине.
Читайте также:
Конвертеры
Существует целый ряд моделей преобразователей данных с DVI-D на VGA. В большинстве случаев для них требуется отдельное питание, так как устройство переставляет собой не простой переходник, а уже полноценный прибор с расположенной внутри платой. Эта особенность и делает конвертер дороже – но экономить в данном случае не имеет смысла.
Рис. 8. Плата внутри конвертера.
В возможности преобразователя цифрового сигнала в аналоговый входит передача информации от современной видеокарты устаревшим мониторам. Или таким же далеко не новым (или просто недорогим) телевизорам, которые тоже можно использовать для вывода информации с ПК или ноутбука.
Может понадобиться конвертер и при подключении старых моделей проекторов – хотя большинство из них уже давно имеет интерфейс HDMI, тоже являющийся цифровым и совместимый с любой современной видеокартой. Для такого устройства подобные переходники не понадобятся.
Рис. 9. Порты современного проектора.
Особенности преобразования сигнала
Среди имеющихся на рынке преобразователей можно найти устройства с такими характеристиками:
поддержкой подключения DV I — D -источника к дисплеям VGA с максимальным размером картинки до 1920х1200 пикселей и минимальным 800х600 пикселей;
вход конвертера имеет 21 пин, выход – 15 пин;
максимальная частота – 60 Гц;
длина кабеля преобразователя – от нескольких сантиметров до 1,5–1,8 м;
стоимость – от $6.
Кроме того, покупая преобразователь, стоит учитывать его несовместимость с интерфейсами DVI-I и DVI-A. Причём, большинство конвертеров требуют отдельного питания и вывода аудио с помощью дополнительного кабеля. Хотя в тех случаях, когда кабель, соединяющий компьютер и устройство вывода, не превышает по длине 1–1,5 м, подключать его к сети не обязательно.
Для корректной работы желательно, чтобы подключаемый монитор поддерживал ту же частоту обновления, которую обеспечивает преобразователь. А ещё рекомендуется пользоваться дисплеями или телевизорами с диагональю не больше 40 дюймов – иначе на изображении могут появиться полосы.
Рис. 10. Мультифункциональный преобразователь.
Выводы
Несмотря на заверения продавцов подобные преобразователями пользоваться ими не стоит. Вероятность корректного подключения и передачи данных в этом случае не превышает нескольких процентов – а, по заверениям некоторых экспертов, вообще равна нулю. Намного эффективнее будет приобрести конвертер, который гарантированно выполнит свои функции, подключив цифровую видеокарту к аналоговому устройству вывода.
Богдан Вязовский
“Мы живем в обществе, где технологии являются очень важной частью бизнеса, нашей повседневной жизни. И все технологии начинаются с искр в чьей-то голове. Идея чего-то, чего раньше не существовало, но однажды будет изобретено, может изменить все. И эта деятельность, как правило, не очень хорошо поддерживается”
DIY Переходник DVI – VGA Переходник DVI-D – VGA
Развитие технологий в современном мире не прекращается ни на секунду. Современные технологии постоянно открывают перед потребителями новые функции и возможности. Однако важен не только новый функционал. Прежде всего, требуется четкое понимание того, как пользоваться новыми устройствами.
Проанализировав тематические форумы и сайты, можно понять, что большое количество пользователей не знают, как подключить мониторы с портом VGA к видеокарте с выходом DVI-D.Неопытные люди часто получают советы от одних и тех же, не до конца осведомленных любовников, основываясь на своем зачастую неудачном опыте. Обычно предлагают купить переходник DVI-D VGA, мотивируя это дешевизной, а не практичностью.
Но адаптер такого типа вряд ли вообще подойдет, поэтому рекомендуется использовать преобразователь сигнала DVI-D в VGA, а не так называемый адаптер DVI-VGA.
Чтобы разобраться во всех тонкостях этого типа подключения, необходимо понимать принцип работы.
Как работает соединение DVI-D?
DVI (Digital Visual Interface), что переводится с английского как «цифровой видеоинтерфейс», используется для подключения и синхронизации видео между видеокартой и монитором, телевизором или любым другим устройством отображения. DVI-D – это технология, позволяющая сохранять качество изображения при переключении с аналогового на цифровой сигнал. Такой тип подключения даст максимальную четкость изображения. Важно отметить, что этот тип подключения передает исключительно цифровой сигнал.Возможность подключения DVI-D является фундаментальной для всей массы цифровых телевизоров следующего поколения и обеспечивает максимальное разрешение 2K.
Эту технологию начали активно использовать производители современных телевизоров и мониторов, что создало массу проблем для многих владельцев персональных компьютеров. Это связано с тем, что многие пользователи по-прежнему вынуждены использовать устаревшее соединение VGA.
Что такое VGA-соединение?
VGA (Video Graphics Array) – это технология передачи изображений, которая сохранилась с прошлого века, она до сих пор используется некоторыми пользователями.Этот тип подключения предназначен для передачи аналогового сигнала. Наилучшее качество, доступное при подключении VGA, – это разрешение 1280 × 720, другими словами HD. Ни о каком разрешении 2К, а также о передаче 3D изображений говорить не приходится.
На данный момент большинство производителей устройств воспроизведения отказались от этой технологии, посчитав ее устаревшей. Именно поэтому видеокарты новых моделей оснащены исключительно портом DVI-D, но подавляющее большинство пользователей не всегда хотят менять монитор по требованию, и по-прежнему используют устройства воспроизведения с портом VGA.То есть просто подключить старый монитор без каких-либо накладок и потери качества изображения невозможно. Специалисты рекомендуют использовать несколько способов подключения, однако, чтобы найти эффективный способ, нужно разбираться в самом процессе. Что будем делать сейчас.
DIY DVI / VGA-адаптер
В связи с тем, что технологии работают через разные порты и принадлежат разным поколениям, пользователь должен четко понимать, что тип сигнала, передаваемого от одного устройства к другому, также отличается.То есть для стабильного использования устройства воспроизведения необходим цифро-аналоговый преобразователь, а не самодельный или купленный на барахолке переходник DVI / VGA. Ведь устройство такого типа просто не может преобразовать сигнал из аналогового в цифровой и / или просто не будет работать, либо пользователь не сможет получить изображения желаемого качества.
Типы переходников
Обратим внимание на типы переходников, которые советуют приобретать пользователи тематических форумов, сайтов и других различных источников:
- штатный переходник с DVI на VGA;
- Адаптер VGA / DVI-M
- Адаптер DVI-F / VGA-M.
Цена на такие устройства крайне мала, но подавляющее большинство пользователей считают, что использовать такой переходник DVI-D VGA намного проще, чем менять старую видеокарту, покупать монитор с подходящим портом или искать лучшее предложение. Однако это не совсем так. Стоимость переходника с DVI на VGA от 2 до 5 долларов. Но на самом деле покупатель получает на выходе абсолютно бесполезный переходник, так что, как и многие его несчастные товарищи, недоумевает, почему ничего не работает.Так в чем же причина неработоспособности переходника VGA DVI? Ответим на этот вопрос сейчас.
Распиновка
Зная распиновку портов, мастера сомнительного заказа пришли к выводу, что подключив определенные разъемы, они получат замечательный переходник DVI-D / VGA!
Но на самом деле, если хорошо знать схему этих портов, сразу видно, что это устройство вообще не может работать! Если посмотреть на порт, становится понятно, что в DVI нет контактов, отвечающих за передачу аналогового сигнала.
На самом деле этот ответ легко найти во всемирной паутине: по каждой теме по этому вопросу есть пост, в котором автор пишет, что вроде бы все связано, но не работает. Но если автор разобрался, что соединение передает разные типы сигналов, значит, он знал: необходимо преобразовать сигнал. То есть простое соединение двух разных портов не помогает. Такое решение проблемы довольно распространено в Интернете, но не выйдет – стопроцентно.
Конвертер DVI-D / VGA
Единственно возможный способ подключения – это конвертер DVI-D / VGA. Конечно, его цена выше, чем у адаптера, но мы уже выяснили, что лучше доплатить, чем просто выбросить несколько долларов, как говорится, на ветер. Адаптер DVI to VGA не сможет преобразовать аналоговый сигнал в цифровой, без чего пользователь не сможет подключить ни один гаджет. Принцип работы преобразователя DVI-D в VGA при преобразовании цифрового сигнала в аналоговый.
Совет
Что у нас осталось? Первое: пользователю нужно обращать внимание только на мнение профессионалов, обладающих достаточной компетенцией. Доверять совету из-за дешевизны решения проблемы или из-за популярности метода не стоит – это чревато либо бессмысленной потерей денег, либо пустой тратой драгоценного времени.
Во-вторых, если очевидно, что такой способ решения проблемы не работает для подавляющего большинства, то нужно понимать, почему он не работает, прежде чем принимать резкие решения и надеяться, что в конкретном случае все сработает.То есть, конечно, можно попробовать купить переходник с DVI на VGA и сэкономить, надеясь на маловероятный результат. Но лучше купить конвертер, гарантирующий работоспособность подключения.
Надеемся, что статья помогла читателям разобраться в вопросе, как работает этот тип адаптера. Единственный выход – приобрести специальный преобразователь сигналов и не морочить себе голову, да и переходник не сможет помочь.
Схема подключения пассивного адаптера DVI-I к VGA, распиновка, схема @ pinoutguide.com
| DVI-I Штифт # | DVI-I PIN-код | Направление | VGA Штифт # | VGA PIN-код | Описание |
|---|---|---|---|---|---|
| C1 | Аналог красный | -> | 1 | КРАСНЫЙ | Красный видео |
| C2 | аналог зеленый | -> | 2 | ЗЕЛЕНЫЙ | Зеленое видео |
| C3 | Аналоговый синий | -> | 3 | СИНИЙ | Голубое видео |
| 15 | Земля | <- | 4 | ID2 / RES | Ранее бит 2 идентификатора монитора, зарезервирован с E-DDC |
| 15 | Земля | <- | 5 | GND | Земля (HSync) |
| C5 | Аналоговая земля | <- | 6 | RED_RTN | Красный возврат |
| C5 | Аналоговая земля | <- | 7 | GREEN_RTN | Зеленый возврат |
| C5 | Аналоговая земля | <- | 8 | BLUE_RTN | Синий возврат |
| 14 | +5 В | -> | 9 | КЛЮЧ/ PWR | Раньше ключ, теперь + 5V DC |
| 15 | Земля | <- | 10 | GND | Земля (VSync, DDC) |
| 15 | Земля | <- | 11 | ID0 / RES | Ранее бит 0 идентификатора монитора, зарезервирован с E-DDC |
| 7 | Данные DDC | -> | 12 | ID1 / SDA | Ранее бит 1 идентификатора монитора, данные I²C, начиная с DDC2 |
| C4 | Аналоговая строчная синхронизация | -> | 13 | HSync | Горизонтальная синхронизация |
| 8 | Аналоговая вертикальная синхронизация | -> | 14 | VSync | Вертикальная синхронизация |
| 6 | Часы DDC | -> | 15 | ID3 / SCL | Ранее бит 3 идентификатора монитора, тактовая частота I²C с DDC2 |
Иногда DVI Hot Plug Detect необходимо заземлить, иногда необходимо подключить +5 В.Это зависит от видеокарты к видеокарте, но мы рекомендуем заземлить ее (подключить к контакту 15 DVI).
Vga dvi d что делать. Подключение VGA монитора к DVI D через переходник
своими рукамиКаждый пользователь ПК рано или поздно сталкивается с проблемой подключения своего ноутбука или персонального компьютера к монитору с помощью различных кабелей и разъемов. Все они отличаются между собой по составу, качеству изображения и максимально допустимой длине кабеля. В 90-е годы для подключения ЭЛТ-мониторов использовался 15-контактный разъем VGA, который давал хорошее для того времени изображение.Со временем разрешение, которое выдает VGA, стало недостаточным, и его заменил новый 17 (17-29) -контактный интерфейс DVI с возможностью отображения гораздо более высокого разрешения из-за его большей полосы пропускания .
Разъем DVI
Крупные компании объединили свои усилия для разработки цифрового визуального интерфейса (DVI). Вместе было решено, что двойное преобразование сигнала нецелесообразно. В результате разработчики решили создать единый цифровой интерфейс, способный отображать исходное изображение без лишних изменений и потери качества.
Основным принципом работы интерфейса является новая технология протокола кодирования данных TMDS. Информация, ранее реализованная протоколом, последовательно передается на устройство.
Интерфейс позволяет добиться разрешения 1920х1080 при частоте 60 Гц. Эти параметры могут быть достигнуты , пропускная способность 1,65 Гбит / с и это при использовании одного соединения TMDS. Если используются два подключения, то скорость увеличится до 2 Гбит / с.С такими высокими показателями DVI превосходит своих предшественников.
Для простого пользователя, чтобы объяснить, почему цифровой визуальный интерфейс так хорош, вы можете только сказать, что это цифровой видеоинтерфейс. Отличить его от аналога-предшественника не составит труда – разъемы всегда белого цвета, что не позволяет спутать его с другими. Форма и большее количество контактов также являются отличительной особенностью интерфейса.
Кабель на интерфейсе ограничен по длине, как и у других разъемов, его максимальная длина Не более 10 м, что на 7 метров больше, чем у VGA.
Основные виды и отличия
Помимо характерных отличий от других интерфейсов, цифровые визуальные интерфейсы также отличаются друг от друга. Основные различия между ними – количество каналов и наличие возможности передачи аналогового сигнала. Рассмотрим более подробно популярные вариации:
Обобщить разницу между разъемами можно просто – буква D указывает на наличие только цифрового сигнала, буква A указывает только на аналоговый сигнал, буква I указывает на наличие обоих типов сигнала.
В том случае, когда на видеокарте есть выход Digital Visual Interface, а на мониторе подходят только переходники VGA. Приобретая адаптеры, вы должны понимать разницу между DVI-I и DVI-D, первый сможет передавать сигнал на VGA, потому что есть аналоговый канал, а второй не имеет аналогового канала связи и он не получится передать изображение через переходник; для этого используются специальные дорогостоящие преобразователи.
Кроме переходников DVI-VGA и VGA-DVI существуют другие переходники DVI-HDMI, HDMI-DVI, DVI-DisplayPort, DisplayPort-DVI, все они передают между собой цифровой сигнал и проблем с подключением быть не должно.
Недостатки технологии
Единственный существенный недостаток технологии – ограничение длины кабеля . Например, при использовании кабеля длиной 15 метров максимальное разрешение, которое может быть достигнуто, составляет 1280×1024, но если вы используете только 5-метровый кабель, разрешение увеличится до 1920×1200. Если вы хотите подключить устройство на большое расстояние без потери сигнала, вам придется использовать дополнительных повторителей , которые усиливают сигнал.
Разъем VGA
В 1987 году Canon представила миру новый разъем VGA (Video Graphics Array), который был установлен на одноименной видеокарте.Возможностей технологии было более чем достаточно, ведь исходное разрешение было 640х480. Максимально возможное разрешение без потери качества изображения, которое способен выдавать Video Graphics Array, составляет 1280×1024. Несмотря на то, что уже давно появились более эффективные интерфейсы, вытесняющие VGA с рынка, многие телевизоры и видеоустройства до сих пор оснащены этим разъемом. Причиной вытеснения стало появление новых мониторов, требующих большего разрешения.
Разъем имеет 15-контактную разводку и отмечен синим (за редким исключением) цветом, что позволяет легко отличить его от DVI (белый). Максимальная длина кабеля для подключения ограничена 3 м.
В связи с развитием технологий появился новый стандарт Super Video Graphics Array или SVGA, который использует то же 15-контактное соединение, что и Video Graphics Array, но значительно превосходит его технически. Основное различие между SVGA и VGA – это отображаемых цветов: , из них в новой версии интерфейса 16 миллионов, а в старой – 256 цветов.
Основные типы
РазъемыVGA имеют три основных типа DDC1, DDC2, E-DDC:
- Ddc1 – позволяет монитору в одностороннем порядке передавать данные с информацией о своих характеристиках на компьютер. После этого видеокарта обнаруживает эту информацию на кабеле и обнаруживает подключенный к нему DDC-монитор
- Ddc2 – Спецификация этого типа позволяет уже обмениваться информацией на двусторонней основе. Сначала монитор передает свои данные на компьютер, после чего компьютер настраивает необходимые параметры для подключенного монитора.
- E- Ddc – представляет собой наиболее эффективную спецификацию. Информация о данных подключенного монитора хранилась в памяти устройства.
Все 15 контактов расположены в 3 ряда по 5 контактов. Первые три контакта отвечают за передачу аналогового видео трех разных цветов (1,2,3). Каждому из них соответствует земли, – 6,7,8 соответственно. 13 и 14 контактов отвечают за синхронизацию по горизонтали и по вертикали.Помимо передачи видео, интерфейс имеет двустороннюю связь с монитором.
Распиновка интерфейса:
Если речь идет о мини-разъеме mini VGA (меньший аналог с такими же параметрами), то распиновка будет такой:
Удлинители
Бывают ситуации, когда компьютер и подключенный монитор или телевизор находятся в разных комнатах и для их подключения требуется кабель нестандартной длины. Его можно купить в любом компьютерном магазине, но возникают две проблемы:
- тоже высокая цена кабель – от 20 долларов за 15 метров;
- жесткость стандартный кабель , что становится большой проблемой для красивой и правильной установки в плинтус.Если при прокладке кабеля требуется пропустить через стену, то заводской кабель явно не поможет, так как придется просверлить отверстие диаметром 40 мм.
В таких случаях удлинитель – ваше идеальное решение. В этом на помощь придет обычная витая пара 5-й или 6-й категории.
По цене он значительно превосходит заводскую пристройку Video Graphics Array, его цена около 15 рублей за метр, а диаметр всего 8 мм.
Используя всего 8 контактов для витой пары, вы можете легко припаять удлинитель, но вы можете сделать еще проще, купив в магазине адаптер VGA-RJ-45.
DVI-D – адаптер DIY VGA
Найти такой переходник невозможно. Причина в том, что технология использует разные порты и типы данных. Если присмотреться к распиновке DVI-D, то станет заметно, что на нем отсутствует контакт для передачи аналогового сигнала, который требуется для VGA.
В этом случае может помочь. преобразователь DVI-D – VGA, который преобразует цифровой сигнал, поступающий из цифрового визуального интерфейса, в аналоговый. Это единственный вариант подключения.
Стоит отметить , что если сломать 4 «лишних контакта», из-за которых обычный переходник не влезет в разъем, то все равно ничего работать не будет, так как именно они отвечают за передачу аналогового сигнала.
Максимальная длина кабеля
Все интерфейсы имеют ограничение на максимально допустимую длину кабеля, при котором качество сигнала не ухудшается.Чем длиннее кабель, тем хуже сигнал, а значит, и максимальное разрешение. Для каждого вида максимальная длина разная, потому что в интерфейсах используются разные технологии и типы сигналов.
Для DVI – 10, VGA – 3 м, HDMI – 10 м.
Разница между DVI и VGA
Основное различие этих разъемов – максимальное разрешение и качество изображения . Кроме того, Digital Visual Interface имеет от 17 до 29 контактов, а VGA – всего 15.Еще одно отличие заключается в типе сигналов, с которыми работают интерфейсы: VGA – аналоговый, а Digital Visual Interface – цифровой. По этой причине VGA приходится дважды выполнять преобразование, что значительно ухудшает качество получаемого изображения.
Что лучше DVI или HDMI
Сравнивая эти два интерфейса, можно сказать о некоторой их эквивалентности. Большим преимуществом HDMI является то, что с помощью всего одного кабеля вы можете передавать как видео, так и аудио данные, тем самым уменьшая количество проводов, которых много в современных мультимедийных системах.Существенная разница – максимальное разрешение , которое у HDMI на данный момент может быть 10240 × 5760.
Разница между VGA и HDMI
Сравнивать эти два интерфейса некорректно из-за разницы во времени создания. HDMI – это довольно новый разъем, который обеспечивает пользователю красивое изображение и отличный звук всего с помощью одного кабеля. Видеографический массив теперь по большей части используется в старых технологиях, несовместимых с новыми технологиями.
Развитие технологий в современном мире не прекращается ни на секунду.Современные технологии постоянно открывают перед потребителями новые функции и возможности. Однако важен не только новый функционал. Прежде всего, требуется четкое понимание того, как пользоваться новыми устройствами.
Проанализировав тематические форумы и сайты, можно понять, что большое количество пользователей не знают, как подключить мониторы с портом VGA к видеокарте с выходом DVI-D. Неопытные люди часто получают советы от одних и тех же, не совсем знающих любовников, исходя из своего зачастую неудачного опыта.Обычно предлагают купить переходник DVI-D VGA, мотивируя это дешевизной, а не практичностью.
А вот переходник такого типа вряд ли вообще подойдет, поэтому в VGA рекомендуется использовать DVI-D, а не так называемый переходник с DVI на VGA.
Чтобы разобраться во всех тонкостях этого типа подключения, необходимо понимать принцип работы.
Как работает соединение DVI-D?
То, что переводится с английского как «цифровой видеоинтерфейс», используется для подключения и синхронизации видеоизображения между видеокартой и монитором, телевизором или любым другим устройством отображения.DVI-D – это технология, позволяющая сохранять качество изображения при переключении с аналогового на цифровой сигнал. Такой тип подключения даст максимальную четкость изображения. Важно отметить, что этот тип подключения передает исключительно цифровой сигнал. Возможность подключения DVI-D является фундаментальной для всей массы цифровых телевизоров следующего поколения и обеспечивает максимальное разрешение 2K.
Эту технологию начали активно использовать производители современных телевизоров и мониторов, что создало массу проблем для многих владельцев персональных компьютеров.Это связано с тем, что многие пользователи по-прежнему вынуждены использовать устаревшее соединение VGA.
Что такое VGA-соединение?
VGA (Video Graphics Array) – это технология передачи изображения, которая сохранилась с прошлого века, она до сих пор используется некоторыми пользователями. Этот тип подключения предназначен для передачи аналогового сигнала. Наилучшее качество, доступное при подключении VGA, – это разрешение 1280 × 720, другими словами HD. Ни о каком разрешении 2К, а также о передаче 3D изображений говорить не приходится.
На данный момент большинство производителей устройств воспроизведения отказались от этой технологии, посчитав ее устаревшей. Именно поэтому видеокарты новых моделей оснащены исключительно портом DVI-D, но подавляющее большинство пользователей не всегда хотят менять монитор по требованию, и по-прежнему используют устройства воспроизведения с портом VGA. То есть просто подключить старый монитор без каких-либо накладок и потери качества изображения невозможно. Специалисты рекомендуют использовать несколько способов подключения, однако, чтобы найти эффективный способ, нужно разбираться в самом процессе.Что будем делать сейчас.
DIY адаптер DVI / VGA
В связи с тем, что технологии работают через разные порты и принадлежат разным поколениям, пользователь должен четко понимать, что тип сигнала, передаваемого от одного устройства к другому, также отличается. То есть для стабильного использования устройства воспроизведения необходим цифро-аналоговый преобразователь, а не адаптер DVI / VGA, сделанный своими руками или купленный на барахолке. Ведь устройство такого типа просто не может преобразовать сигнал из аналогового в цифровой и / или просто не будет работать, либо пользователь не сможет получить изображения желаемого качества.
Типы адаптеров
Обратим внимание на типы переходников, которые советуют приобретать пользователи тематических форумов, сайтов и других различных источников:
- штатный переходник с DVI на VGA;
- Адаптер vGA / DVI-M
- Адаптер DVI-F / VGA-M.
Цена на такие устройства крайне мала, но подавляющее большинство пользователей считают, что использовать такой переходник DVI-D VGA намного проще, чем менять старую видеокарту, покупать монитор с подходящим портом или искать лучшую предложение.Однако это не совсем так. Стоимость переходника с DVI на VGA от 2 до 5 долларов. Но на самом деле покупатель получает на выходе абсолютно бесполезный переходник, так что, как и многие его несчастные товарищи, недоумевает, почему ничего не работает. Так в чем же причина неработоспособности переходника VGA DVI? Ответим на этот вопрос сейчас.
Распиновка
Зная распиновку портов, мастера сомнительного заказа пришли к выводу, что подключив определенные разъемы, они получат замечательный переходник DVI-D / VGA!
Но на самом деле, если хорошо знать схему этих портов, сразу видно, что это устройство вообще не может работать! Если посмотреть на порт, становится понятно, что в DVI нет контактов, отвечающих за передачу аналогового сигнала.
На самом деле этот ответ легко найти во всемирной паутине: по каждой теме по этому вопросу есть пост, в котором автор пишет, что вроде бы все связано, но не работает. Но если автор разобрался, что соединение передает разные типы сигналов, значит, он знал: необходимо преобразовать сигнал. То есть простое соединение двух разных портов не помогает. Такое решение проблемы довольно распространено в Интернете, но не выйдет – стопроцентно.
Конвертер DVI-D / VGA
Единственно возможный способ подключения – это конвертер DVI-D / VGA. Конечно, его цена выше, чем у адаптера, но мы уже выяснили, что лучше доплатить, чем просто выбросить несколько долларов, как говорится, на ветер. Адаптер DVI-VGA не сможет преобразовать аналоговый сигнал в цифровой, без чего пользователь не сможет подключить ни один гаджет. Принцип работы преобразователя DVI-D в VGA при преобразовании цифрового сигнала в аналоговый.
Что у нас осталось? Первое: пользователю нужно обращать внимание только на мнение профессионалов, обладающих достаточной компетенцией. Доверять совету из-за дешевизны решения проблемы или из-за популярности метода не стоит – это чревато либо бессмысленной потерей денег, либо пустой тратой драгоценного времени.
Во-вторых, если очевидно, что такой способ решения проблемы не работает для подавляющего большинства, то нужно понимать, почему он не работает, прежде чем принимать резкие решения и надеяться, что в конкретном случае все сработает.То есть, конечно, можно попробовать купить переходник с DVI на VGA и сэкономить, надеясь на маловероятный результат. Но лучше купить конвертер, гарантирующий работоспособность подключения.
Надеемся, что статья помогла читателям разобраться в вопросе, как работает этот тип адаптера. Единственный выход – приобрести специальный преобразователь сигналов и не морочить себе голову, да и переходник не сможет помочь.
Видеокарты последнего поколения от NVIDIA и AMD не имеют выходов VGA.Более того, на таких видеокартах они соответствуют стандарту DVI-D, а это значит, что через DVI передается только цифровой сигнал. Все это приводит к тому, что к таким видеокартам невозможно подключить старый монитор VGA, даже используя переходник с DVI на VGA.
Но не все так печально. Такие современные видеокарты все еще можно подключать к старым мониторам VGA. В этой статье мы поговорим о том, как подключить монитор VGA к выходу HDMI или DVI-D на видеокарте.
Подключение мониторов VGA к выходам DVI-D или HDMI видеокарты
Итак, если у вас есть монитор с входом VGA и видеокарта с DVI-D или, то для их подключения потребуется активный адаптер.Такой активный адаптер преобразует цифровой сигнал с видеокарты в аналоговый сигнал для монитора.
Эти адаптеры обычно имеют с одной стороны небольшой кабель HDMI, который необходимо подключить к видеокарте, а с другой стороны – выход VGA, к которому необходимо подключить кабель VGA от монитора. На картинках ниже показано, как такой переходник выглядит сам по себе и уже подключен.
Если на видеокарте нет выхода HDMI, то можно попробовать подключить такой переходник к выходу DVI-D.В этом случае вам также понадобится переходник с DVI-D на HDMI.
Что касается покупки, то активные переходники с HDMI на VGA можно найти, например, как и в других китайских интернет-магазинах. Кроме того, вы можете искать в местных магазинах. Цена на такой активный адаптер колеблется от 500 до 2000 рублей в зависимости от места покупки.
Термин DVI-D VGA – обозначение способа подключения системного блока к монитору компьютера, телевизору. Это понятие также активно используется для обозначения адаптеров.С их помощью старые модели мониторов ПК, оснащенные аналоговыми разъемами, подключаются к новым видеокартам. Правильное подключение обеспечивает бесперебойную передачу цифрового сигнала.
Этот тип подключения имеет несколько важных особенностей. Прежде всего, не исключены проблемы совместимости. Не всегда использование специального переходника позволяет решить неисправность. Цена адаптера относительно невысока – от 2 до 5 долларов. Специалисты рекомендуют отказаться от использования адаптеров, отдав предпочтение конвертеру сигналов.
Аббревиатура DVI расшифровывается как Digital Visual Interface, что в переводе с английского означает цифровой видеоинтерфейс. Этот разъем был создан с целью передачи видеосигнала на проекторы, компьютерные мониторы, телевизоры и другое оборудование, способное отображать графический контент. Адаптер DVI-D – это цифровое соединение, которое позволяет избежать потери качества из-за преобразования цифрового сигнала в аналоговый.
Особенностью интерфейса является то, что он обеспечивает передачу данных с максимальным разрешением.Поэтому на экране отображается качественное и естественное изображение. Сигнал воспроизводится только в цифровом формате. Отдельно отметим, что соединение DVI-D используется на цифровых ЖК-экранах. Максимально поддерживаемое разрешение – 2048×1536 пикселей.
Модификация интерфейса DVI-D была оценена ведущими организациями, занимающимися производством мониторов и телевизоров. Из-за этого пользователи компьютеров столкнулись с трудностями. Интерфейс VGA стал постепенно выходить из массового тиража.Поэтому возникла необходимость в переходниках.
Характеристики разъема VGAИнтерфейс VGA – разъем для передачи видеосигнала. Этим интерфейсом оснащались компьютерные мониторы, видеокарты. В большей степени это касается старых устройств, которые были выпущены в 80-90-х годах прошлого века. Подключение VGA предназначено для передачи аналогового сигнала. Максимальное качество – HD.
Что касается Full HD или проигрывания 3D-файлов, то с VGA этого добиться не удастся. Рассматриваемый интерфейс считается устаревшим способом передачи сигнала.Поэтому встречается довольно редко. Новые модули GPU оснащены исключительно интерфейсом DVI-D. Пользователи не спешат расставаться с мониторами, которые подключаются к системному блоку по VGA. Поэтому возникают проблемы совместимости.
Единственный выход из этой ситуации – переходник с DVI на VGA. Если сравнить техническое описание рассмотренных разъемов, то можно сделать вывод, что сигналы передаются в разных форматах. Если набор интерфейсов на используемом оборудовании не совпадает, то стоит купить качественный цифро-аналоговый преобразователь.Это устройство способно решить проблему.
Имейте в виду, что интерфейс VGA подразделяется на три дополнительных подвида. Теперь разберем особенности каждого из них:
- DDC1 – может обеспечить передачу информации в одностороннем порядке. Видеокарта определит информацию на шнуре, а также идентифицирует монитор DDC, подключенный к этому компоненту.
- DDC2 – технические характеристики этого разъема предполагают двусторонний обмен данными.Монитор передает информацию на ПК. Компьютер автоматически изменяет настройки для подключенного устройства.
- E-DDC – самый эффективный подвид. Информация о подключенном устройстве хранится в памяти интерфейса.
Мы разобрались с особенностями VGA и DVI-D, а теперь разберем проблемы совместимости и способы их решения.
Совместимость DVI-D и VGA
Сравнение сигналов, поступающих с разъема DVI-D на интерфейс VGA, позволяет сделать правильные выводы относительно характерных различий между этими портами.Для настройки правильного подключения необходимо использовать адаптеры. Специальные адаптеры позволяют передавать цифровой сигнал на монитор, поддерживающий аналоговый стандарт.
Альтернативный способ решения проблем совместимости – использование преобразователя DVI-D в VGA. Чтобы не столкнуться с различными трудностями уже постфактум, нужно заранее изучить вопрос приобретения оптимального преобразователя.
Главное достоинство адаптеров – невысокая цена.Есть только один небольшой нюанс. Отсутствие контактов C1-C4 – прямоугольных отверстий на порте DVI-D – вызывает проблемы совместимости. Даже если монитор по-прежнему отправляет сигнал, изображение вряд ли появится.
Низкая стоимость адаптеров заставляет пользователей приобретать эти устройства для настройки подключения старого монитора к новой видеокарте. В некоторых ситуациях вы можете подключить VGA к интерфейсу DVI-D. Однако это скорее исключение, чем правило. Именно распиновка вызывает отсутствие сигнала.
Преобразователи
Существует множество различных модификаций преобразователей DVI-D в VGA. Чаще всего для этих устройств требуется независимый источник питания. Такая необходимость объясняется тем, что устройство имеет не совсем типичный дизайн. Этот переходник нельзя назвать переходником, так как это скорее законченное устройство с платой внутри.
Именно эта особенность существенно увеличивает стоимость устройства. Не пытайтесь сэкономить на покупке преобразователя. Поскольку это может вызвать неправильное соединение.Функция конвертера – передавать данные с современного модуля GPU на устаревшую модель телевизора или монитора компьютера. Очень часто недорогие модели телевизоров используются в качестве монитора ПК или ноутбука.
Наличие преобразователя также может быть необходимым условием для подключения старых проекторов. Однако по большей части устройства этого типа оснащены интерфейсом HDMI. Этот разъем также работает с цифровым сигналом. Поэтому у пользователя не должно возникнуть проблем с синхронизацией с современным модулем GPU.Дополнительные адаптеры в таких ситуациях не требуются.
Рассмотрим алгоритм преобразования сигнала. Если проанализировать доступные для покупки устройства, то можно найти адаптеры со следующими свойствами:
- Поддержка подключения DVI-D к мониторам и экранам VGA с разрешением до 1920×1200 пикселей. Минимальное разрешение 800×600 пикселей;
- Вход преобразователя – 21 контакт, а выход – 15 контактов;
- Максимальная частота – 60 Гц;
- Длина провода преобразователя может достигать полутора метров;
- Цена – от 6 долларов.
Помните. преобразователь – устройство однонаправленное. Это означает, что он способен преобразовывать исключительно цифровой сигнал в аналоговый. Обратное преобразование невозможно. Поэтому, когда вам нужно подключить модуль графического процессора с разъемом VGA к дисплею или телевизору DVI-D, вы должны использовать обратный преобразователь. Однако учтите, что при таком подключении невозможно добиться качественного вещательного изображения.
При выборе преобразователя учитывайте тот факт, что это устройство может быть несовместимо с используемым оборудованием.Помните, что для корректной работы преобразователя вам понадобится отдельный блок питания. Аудиосигнал будет выводиться с помощью дополнительного кабеля. В тех ситуациях, когда кабель, соединяющий ПК и монитор или телевизор, короче полутора метров, подключать его к источнику питания совершенно необязательно.
Для правильной работы всех элементов системы подключения желательно, чтобы подключенное устройство вывода имело ту же частоту, что и преобразователь.Используйте дисплеи, диагональ которых не превышает 40 дюймов. В противном случае на экране могут появиться полосы.
Если конвертер преобразует сигнал не только из DVI-D в VGA, но и работает с другими форматами, то стоит покупать МФУ, поддерживающее практически все популярные интерфейсы.
Что лучше – DVI-D или VGA
Если сравнить эти разъемы, можно сделать вывод, что в определенной степени они эквивалентны. Эти интерфейсы заметно проигрывают HDMI.Потому что они не могут обеспечить одновременную передачу аудио и видео. Однако в любом случае работать с DVI-D будет немного удобнее, чем с VGA. Это более новый интерфейс, который может обеспечить демонстрацию действительно качественного изображения.
Сравнение разъемов в некоторой степени некорректно. При этом не учитывается время изобретения техники. DVI-D появился намного позже, поэтому рассчитан на работу с более современными стандартами. VGA используется в основном на старых устройствах вывода.Поэтому пользуются им крайне редко.
Примечание.
Каждый день, каждый час технология идет вперед и не останавливается ни на секунду. Мы постоянно видим, что техника совершенствуется, открывая перед нами все новые и новые перспективы. Но для нас важно не просто новое и улучшенное … Мы заинтересованы в простоте использования новейших моделей, возможностей и технологий.
Проанализировав информацию на форумах, порталах, на личном опыте, наши специалисты пришли к выводу, что многие не понимают, как подключить монитор с разъемом VGA к видеокарте с разъемом DVI-D.Они постоянно консультируются с одними и теми же людьми, которые точно не знают, но уже пробовали разные варианты, и не всегда успешно. Чаще всего упоминается dvi-d vga адаптер , и мотивация здесь приходит, скорее, ценой, чем знаниями.
Но, как показывает практика, для качественного решения проблемы с подключением понадобится конвертер сигнала DVI-D в VGA. Наша компания TM Adapters решила предоставить вам информацию, которая будет актуальна для каждого пользователя, как профессионала, так и любителя, и ответит на ваши вопросы.
Прежде чем рассматривать все «за» и «против» этих адаптеров, необходимо рассмотреть, для чего они нужны, и проанализировать, что они из себя представляют. Начнем с самого начала …
Что такое соединение DVI-D?
Первоначально DVI (цифровой визуальный интерфейс) или, в переводе, «цифровой видеоинтерфейс», был разработан для передачи видеоизображений на проекторы, телевизоры, мониторы и другие устройства отображения.
DVI-D – это цифровое соединение, которое позволяет избежать потери качества из-за преобразования цифрового сигнала в аналоговый.Такой тип подключения позволяет обеспечить максимальное качество воспроизводимого сигнала. Он ведет воспроизведение сигнала исключительно в цифровом виде. Также следует отметить, что соединение DVI-D используется на подавляющем большинстве цифровых ЖК-мониторов
. DVI-D DualLink (двухканальный) и максимальное разрешение 2048×1536.
Это нововведение, принятое на вооружение ведущими компаниями по производству базовых устройств воспроизведения, существенно «усложнило жизнь» многим пользователям ПК.Потому что он заменил соединение VGA.
Что такое VGA-соединение?
VGA (Video Graphics Array) – видеоинтерфейс, которым оснащались мониторы и видеоадаптеры из далекого 1987 года. Адаптер сам передает аналоговый сигнал. Максимум, доступный для интерфейса VGA, – это качество HD. Ни о каком FullHD, а уж тем более о передаче 3D, речь даже не идет. Сейчас огромная часть видеоадаптеров и устройств воспроизведения изображений больше не выпускается с портом VGA.Поскольку новые видеокарты начинают выпускаться только с разъемом DVI-D, а большинство людей до сих пор используют мониторы с разъемом VGA, снять и без проблем по изображению эти устройства невозможно. Есть несколько вариантов решения этой проблемы, но чтобы найти наиболее рабочий, нужно понимать, почему это происходит.
Сравнивая данные основных характеристик, можно резюмировать, что сигналы, передаваемые устройствами, благодаря разным портам, также разные.О причинах и следствиях можно много говорить, но стоит отметить главное. Для качественной работы устройства воспроизведения используется качественный цифро-аналоговый преобразователь , который используется для преобразования сигнала из цифрового сигнала в аналоговый.
А теперь рассмотрим “панацею”, которую предлагают нам форумы, порталы и прочие источники – купить обычный dvi-d vga адаптер. Адаптеры не дорогие, это лучше, чем менять видеокарту, искать монитор с подходящим разъемом или искать что-то еще.Цена переходников от 50 до 150 грн. В результате пользователь, не понимая, идет и покупает этот адаптер, чтобы потом написать на том же форуме – «не работает !!!». Почему не работает адаптер?
Зная распиновку такого устройства, «китайские специалисты» решили, что можно просто припаять нужные выходы и провода, и вуаля – переходник с DVI-D на VGA готов!
Но на самом деле, если посмотреть распиновку этих разъемов, то можно увидеть, что этот переходник не может работать даже теоретически! А именно нужно обратить внимание на то, что в цифровом dvi нет контактов C1, C2, C3, C4, которые в основном отвечают за аналоговую составляющую vga.
Распиновка разъемов dvi-d 24 + 1 и dvi-i 24 + 5.
Распиновка разъема VGA.
Видим все результаты, они представлены в интернете – «Подключил адаптер, но монитор не работает», «монитор не подключается через переходник dvi-d-vga» и все в том же ключе. И если бы пользователь прочитал и сопоставил, что соединения имеют другой сигнал, то он бы понял, что преобразование сигнала необходимо.Обычная пайка – не выход. Это всего лишь один вариант, который не работает в 100% случаев.
Решение проблемы с подключением – преобразователь dvi-d vga. Не спешите говорить, что он стоит дороже адаптера. Можно попытать счастья и попробовать купить за 50-150 грн абсолютно ненужную вещь, но мы уже выяснили, что этот адаптер никак не участвует в преобразовании сигнала. Адаптер не преобразует сигнал из цифрового в аналоговый, что так необходимо для решения проблемы подключения устройств визуализации.Суть преобразователя dvi-d в vga заключается в полном преобразовании двоичного цифрового кода в напряжение или ток, а именно в аналоговый сигнал.
Адаптер, говоря простым языком, помогает физически устранить проблему «неправильного порта передачи» и сделать «правильное гнездо», не более того. А шумиху создают люди с форумов, которые понимают это так же, как человек, которому (часто) нужна помощь, и советуют, что бы себе купили, т.е. вещь дешевле. Исходя из вышесказанного, можно сделать вывод, что пользователю, столкнувшемуся с данной проблемой, необходимо покупать не переходник, а конвертер с dvi-d на vga.Конвертер поможет вам получить удовольствие от работы визуальных устройств компьютера, мониторов и других устройств.
Заключение
В этой статье мы рассмотрели несколько общих и специальных положений.
- Первое – доверять информации, проверенной специалистами. Доверять человеку, потому что он считает, что это правильнее, или погоня за дешевизной может привести к последствиям в виде потери времени, денег и нервов.
- Второе, уже практичное – если вы видите, что одно решение не работает для большинства, то стоит разобраться, почему оно подходит не всем.Таким образом, специалисты компании «Адаптеры ТМ», для решения одной из насущных проблем, изучили отличия преобразователя dvi-d от адаптера vga.
Теперь вам нужно решить, покупать ли переходник за небольшую сумму и надеяться, что это не будет пустой тратой денег, или купить необходимый конвертер DVI-D в VGA и стать одним из первых на форумах, кто напишет какой адаптер действительно работает!
Активный переходник с DVI-D на VGA, Benfei DVI-D 24 + 1 на переходник между мужчинами и женщинами VGA: Электроника
Возможно, я что-то делаю не так.Получил этот конвертер для подключения нового графического процессора nVidia gt 1030 к существующему монитору Dell VGA. Монитор проработал в разрешении 1920х1200 более 5 лет.Я пользователь настольного компьютера Linux. Нет Windows.
После подключения этого адаптера драйвер nvidia разрешает только разрешение 1920×1080. Это связано с тем, что максимальное разрешение EDID адаптера составляет 1920×1080. В режиме отладки драйвер nvidia выводит всю информацию EDID, которую предоставляет этот адаптер. В основном он имеет разрешение от 1920×1080 и ниже. Нет ничего выше, поэтому графические процессоры nVidia не будут использовать разрешение, которое не предоставляется информацией EDID.Я застрял на несколько недель на разрешении 1080.
Я использовал другой компьютер, подключенный к монитору через VGA, который работал с разрешением 1200p, чтобы вытащить данные EDID прямо с монитора. Я взял эти данные и поместил их в компьютер в двоичном / необработанном файле и нашел вариант драйвера nvidia для их использования. Это не сработало. Кажется, что nvidia доверяет тому, что говорит оборудование, а не всему, что указано в настройке CustomEDID файла xorg.conf.
Я все искал решение. В конце концов, мне пришлось сказать карте nvidia, чтобы она игнорировала предоставленные HW данные EDID, использовала пользовательские настройки EDID и настраивала очень специфические «модели» для каждого разрешения, которое я хотел поддерживать.По сути, монитор, этот адаптер и мой компьютер теперь очень тесно связаны друг с другом.
Для всех, кто идет через это, вам следует настроить следующие параметры xorg: Horizsync, VertRefresh, Modeline (у меня есть 10 записей для них), CustomEDID и
Option «ModeValidation» «NoExtendedGpuCapabilitiesCheck»
После принудительного выполнения всех этих переопределений EDID для моего монитора был использован, и разрешение 1920x1200p работает. Боюсь публиковать слишком много подробностей, потому что маловероятно, что у кого-то еще будет такая же карта, тот же монитор с такими же таймингами.Использование неправильного тайминга может повредить монитор. Я не пробовал все допустимые режимы, но 1920×1200 работает нормально.
[22.082] (II) NVIDIA (GPU-0): режим “1920x1200_60” допустим.
[22.082] (II) NVIDIA (GPU-0): режим “1280x960_60” допустим.
[22.083] (II) NVIDIA (GPU-0): режим “1280x1024_60” допустим.
[22.083] (II) NVIDIA (GPU-0): допустим режим “1600x1200_60”.
[22.083] (II) NVIDIA (GPU-0): режим “1680x1050_60” допустим.
[22.083] (II) NVIDIA (GPU-0): режим “1920x1080_60” допустим.
[22.083] (II) NVIDIA (GPU-0): режим “640x480_60” допустим.
[22.083] (II) NVIDIA (GPU-0): режим “800x600_60” допустим.
[22.083] (II) NVIDIA (GPU-0): режим “1024x768_60” допустим.
, многие другие режимы / разрешения теперь указаны как недопустимые:
[22.083] (WW) NVIDIA (GPU-0): режим “800x600_56” недействителен.
[22.083] (WW) NVIDIA (GPU-0): режим “800x600_60” недействителен.
[22.083] (WW) NVIDIA (GPU-0): режим “800x600_72” недействителен.
[22.084] (WW) NVIDIA (GPU-0): режим “800x600_75” недействителен.
[22.084] (WW) NVIDIA (GPU-0): режим “800x600_85” недействителен.
[22.084] (WW) NVIDIA (GPU-0): режим “1024x768_87i” недействителен.
[22.084] (WW) NVIDIA (GPU-0): режим “1024x768_60” недействителен.
[22.084] (WW) NVIDIA (GPU-0): режим “1024x768_70” недействителен.
[22.084] (WW) NVIDIA (GPU-0): режим “1024x768_75” недействителен.
[22.084] (WW) NVIDIA (GPU-0): режим “1024x768_85” недействителен.
[22.084] (WW) NVIDIA (GPU-0): режим “1152x864_75” недействителен.
[22.084] (WW) NVIDIA (GPU-0): режим “1280x960_60” недействителен.
[22.084] (WW) NVIDIA (GPU-0): режим “1280x960_85” недействителен.
[22.084] (WW) NVIDIA (GPU-0): режим “1280x1024_60” недействителен.
[22.084] (WW) NVIDIA (GPU-0): режим “1280x1024_75” недействителен.
[22.084] (WW) NVIDIA (GPU-0): режим “1280x1024_85” недействителен.
[22.084] (WW) NVIDIA (GPU-0): режим “1600x1200_60” недействителен.
[22.084] (WW) NVIDIA (GPU-0): режим “1600x1200_65” недействителен.
[22.084] (WW) NVIDIA (GPU-0): режим “1600x1200_70” недействителен.
Но я уверен, что все режимы с частотой 60 Гц можно принудительно использовать с моим монитором Dell.
Резюме: Я хочу, чтобы через монитор VGA передавался правильный EDID, чтобы не нужно было предпринимать никаких дополнительных действий. OTOH, опять же, гибкость Linux позволила целеустремленному конечному пользователю совершить что-то неожиданное.
Как преобразовать DVI в VGA или VGA в DVI
Что нужно знать
- Используйте кабель или адаптер с разъемом DVI на одном конце и VGA на другом.
- Вставьте один конец в порт DVI, а другой – в VGA.
В этой статье объясняется, как преобразовать DVI в VGA или VGA в DVI, чтобы вы могли использовать мониторы и порты DVI и VGA взаимозаменяемо. При переключении с VGA на DVI изображение не увеличивается.
Преобразование между DVI и VGA
Есть два основных способа конвертировать из DVI в VGA. Вы можете использовать кабель, который выполняет преобразование за вас. На одном конце у него будет разъем DVI, а на другом – VGA. Подключите один конец к порту DVI, а другой к VGA, и все будет работать нормально.Подобные кабели можно найти практически везде в Интернете, где продается электроника.
PixabayДругой способ преобразования между этими разъемами – с помощью простого адаптера. Есть множество небольших адаптеров, у которых на одном конце есть разъем DVI, а на другом – VGA. Выберите правильный адаптер, который будет подключаться к устройству, которое вы хотите иметь подключение DVI или VGA, которое вам нужно, и подключите все, используя адаптер для замены обычного порта. Они также широко доступны и относительно недороги.Вы можете получить его на Amazon, и он будет работать в большинстве ситуаций.
Убедитесь, что вы выбрали правильную конфигурацию «папа / мама», чтобы она соответствовала разъемам на ваших устройствах. Это не должно быть слишком сложно, поскольку адаптеры и кабели широко доступны, и многие устройства используют одну и ту же схему.
Принимайте во внимание качество
Прежде чем начать, лучше всего кое-что понять о качестве изображения. Как и в случае с множеством цифровых сигналов, качество вывода видео зависит от его самого слабого звена.VGA поддерживает только разрешение 1024×768, тогда как DVI может поддерживать разрешение 1080p HD при разрешении 1920×1080. Как только вы конвертируете между ними, качество снизится с любого источника до максимального до 1024×768.
Спасибо, что сообщили нам!
Расскажите, почему!
Другой Недостаточно подробностей Трудно понятьИнформация о DVI, DVI-I DVI-D DVI-A Разъемы DVI и HDMI и информация о подключении
Информация: подключение телевизоров высокой четкости, спутниковой связи, кабеля, проекторов, DVD, телевизионных приставок и компьютеров
(?) Информация о разъеме DVI – – – – – – (?) Изображения разъема DVI
(?) Руководство по подключению домашнего кинотеатра (?) Часто задаваемые вопросы по подключению домашнего кинотеатра DVI / HDMI / 1394
?!? Какой кабель DVI мне нужен для моего HDTV?
Как выглядят разъемы DVI-I, DVI-D, DVI-A, DFP, P&D (EVC) и ADC (изображения)?
Как выглядят различные разъемы DVI видеокарт и как их отличить?!?
Часто самым безопасным выбором для кабеля DVI для новой видеокарты DVI, подключаемой к монитору DVI, является «одинарный» кабель DVI-D – DVI-D.Если карта и монитор ближе к «современному уровню техники», может потребоваться кабель «Dual Link». В большинстве случаев оба работают. Если соединение DVI-D и правильно спроектировано, вы не сможете подключить кабель DVI-I, но должны использовать кабель DVI-D, даже если одно из подключаемых устройств – DVI-I. Если у вас более старый монитор и вы хотите использовать цифровое соединение, лучше использовать кабель DVI-D. Тем, у кого есть мониторы с разъемами DFP, потребуется кабель DVI-D-DFP.Вы не можете напрямую подключить DVI-D или DFP к VGA, так как вам нужно аналого-цифровое преобразование. У нас есть эти преобразователи. Для мониторов с разъемом DVI-I – VGA используйте кабель DVI-A – VGA. Вопросов? электронная почта: поддержите и сообщите нам свою модель монитора и видеокарту, и мы постараемся определить ваши потребности.
О разъемах DVI
Подключение DVI может быть одного из трех типов – DVI-I, DVI-D или DVI-A.
DVI-I:
DVI-I содержит как цифровые, так и аналоговые соединения (DVI-D + DVI-A), по сути, это комбинация кабелей DVI-D и DVI-A в одном кабеле.
DVI-D:
DVI-D (например, DFP или P&D-D (EVC)) – это только цифровое соединение. Если оба подключаемых устройства поддерживают соединение Digital DVI (совместимое с DVI-I или DVI-D) и совместимы по разрешению, частоте обновления и синхронизации, использование кабеля DVI-D гарантирует, что вы используете цифровое соединение, а не аналоговое. подключения, не экспериментируя с настройками, чтобы убедиться в этом.
DVI-A:
DVI-A действительно редкость. Зачем использовать разъем DVI, если можно использовать более дешевый разъем VGA? см. DVI-I P&D-A (EVC) чаще встречается в проекторах, и вам следует обратиться к производителю проектора за рекомендациями.
Dual Link: Dual T.D.M.S. (минимизированная переходная дифференциальная сигнализация) “ссылки”. DVI может иметь до двух каналов TMDS. Каждая ссылка имеет три канала данных для информации RGB с максимальной полосой пропускания 165 МГц, что равно 165 миллионам пикселей в секунду. Двухканальные соединения обеспечивают пропускную способность для разрешений до 2048 x 1536p.
Одиночный канал: Одиночный T.D.M.S. ссылка. Каждая ссылка имеет три канала данных для информации RGB с максимальной полосой пропускания 165 МГц, что равно 165 миллионам пикселей в секунду.
Пропускная способность для одноканального соединения поддерживает разрешения более 1920 x 1080 при 60 Гц (HDTV).
Dual link vs Single Link: Не верьте той «шумихе», которую используют некоторые веб-сайты о том, что двухканальные кабели превосходят одинарные. Одноканальный кабель на 100% так же хорош, как двухканальный кабель для одноканального оборудования, которое покрывает около 99,5% текущего оборудования, включая HDTV, проекторы, плазменные экраны и телевизионные приставки высокой четкости. Кабель лучшего качества – это кабель лучшего качества, а одиночный и двойной канал не имеет ничего общего с качеством.С другой стороны, если оба подключаемых устройства поддерживают Dual Link, то двойной кабель является подходящим кабелем для приложения, и у вас будет возможность намного большего разрешения и частоты обновления. Правильно спроектированный двухканальный кабель не должен оказывать отрицательного воздействия при использовании с однолинейным оборудованием.
* Нужен ли вам двойной или одинарный канал, зависит от вашего оборудования.
* СМОТРЕТЬ ИЗОБРАЖЕНИЯ НИЖЕ *
Это гнездовой разъем DVI-I «Dual Link» или «Single Link».Это должно работать с устройствами DVI-I, DVI-A или DVI-D с подключениями «Dual Link» или «Single Link». Если оба устройства используют этот разъем, используйте разъем «Dual Link».
Разъем DVI-D
Необходимо использовать кабель DVI-D.
Адаптеры:
Адаптеры DVI-VGA (на самом деле адаптеры DVI-A-VGA) позволяют подключать обычный монитор VGA / SVGA к разъему DVI-I.
Соединение DVI-I от видеокарты или монитора будет подключаться как к цифровому сигналу (DVI-D), так и к аналоговому сигналу (VGA).Для подключения разъемов DVI-D, DFP или D & P-D к монитору VGA требуется адаптер цифро-аналогового преобразования, который в настоящее время стоит около 400 долларов США, что обычно делает замену видеокарты лучшим выбором.
Соединения HDTV DVI
Какие аудио и видео соединения лучше всего?
Подключение телевизора высокой четкости к приставке высокой четкости / спутниковому ресиверу / цифровой кабельной приставке HD с DVI
Прежде всего – зачем использовать DVI? Это позволяет осуществлять цифровое соединение от STB к телевизору / проектору, устраняя любые ненужные аналого-цифровые преобразования и сохраняя цифровой сигнал как можно дольше или сохраняя его полностью цифровым.Почти все телеприставки используют DVI-D и не передают аналоговый сигнал. Обычно вам потребуется кабель DVI-D, а не DVI-I. HDTV-совместимая обратная проекция HDTV (RPTV) имеет максимальное разрешение 1920x1080i при 60 Гц и требует только одинарного кабеля, как и почти все дисплеи с DVI. Плазменные экраны и плоские панели могут иметь более высокое (или более низкое) разрешение и частоту обновления и могут использовать двухканальный кабель, однако приставка вряд ли будет поддерживать двухканальные соединения, поэтому двухканальный кабель по-прежнему может быть бесполезным. .Мы, конечно, стараемся отслеживать, что делают производители STB (Set Top Box). Из коробок либо вышедших, либо готовящихся появиться Samsung TS160, T165, Zenith SAT520, Sony SAT-HD200, Toshiba DST-3100 и RCA DTC-200.
Новые DVD-диски с DVI:
Теперь доступны некоторые новые DVD-плееры с выходом DVI, такие как Vinc Bravo D1 и Samsung HD-931. Эти DVD-плееры в качестве бонуса также оснащены преобразователями для вывода разрешений 720p и 1080i, что делает их идеальным выбором для дисплеев HDTV.Эти проигрыватели, такие как телеприставки HD с DVI, также требуют высокопроизводительного кабеля DVI. Для любого кабеля длиной более 6–9 футов потребуется кабель более высокого качества, чтобы минимизировать артефакты или вообще работать.
примечание: Попытка подключить приставку с выходом DVI к дисплею с входами VGA или компонентным (аналоговым) затруднена из-за HDCP. Многие STB не включают шифрование HDCP для контента в настоящее время, что означает, что вы можете использовать преобразователь DVI-D в VGA для подключения к HDTV или проекторам с подключениями VGA (RGBHV) или комбинацию преобразователя DVI в VGA и Транскодер VGA в компонентное видео для подключения HDTV или проектора с компонентными видеовходами и фактического получения сигнала полного разрешения на вашем телевизоре или проекторе.Если DirecTV или кто-либо другой, поставляющий контент на ваш STB, решит включить «флаг» для включения HDCP для канала или шоу, то выходной сигнал не будет доставлен с выхода DVI STB на вход DVI преобразователя, поскольку конвертер не поддерживает HDCP.
** Незаконно производить или продавать преобразователи DVI-D с поддержкой HDCP в аналоговые (VGA – компонентные) **
Некоторые из новых DVD-плееров, выходящих на рынок, имеют разъемы DVI-HDCP. Некоторые из них даже способны выводить 720p и 1080i, но они будут шифровать HDCP весь вывод DVI и будут работать только с HDTV и проекторами с DVI-HDCP.
Дополнительная информация:
http://www.ddwg.org
http://www.digital-cp.com/
http://www.hdmi.org/
Подключение ПК к HDTV через DVI:
Графические карты (а также компьютеры со встроенной графикой, такие как Mac Mini) имеют разъемы DVI-I, которые могут поддерживать монитор DVI-D или VGA через один разъем.
DVI – VGA:
Если дисплей имеет соединение VGA, а компьютер – соединение DVI, следует использовать кабель DVI-A – VGA, адаптер или разветвитель.В результате будет получено аналоговое соединение, в основном такое же, как и стандартное соединение VGA.
DVI – DVI:
Подключение HDTV с входом DVI к ПК с выходом DVI не всегда так просто, как вы думаете. Если ваш HDTV или проектор поддерживает 720p, вы должны установить выход видеокарты на 1280×720 при 60 Гц и посмотреть, что у вас получится. Некоторые из новых драйверов даже имеют настройку «нерабочей развертки», чтобы облегчить некоторую часть переразвертки типичного телевизора. Производители HDTV обычно не поощряют это и не всегда публикуют достаточно информации, чтобы определить перед покупкой (или после покупки, если на то пошло), какие разрешения видео и какие спецификации горизонтальной и вертикальной частоты им требуются.Это досадно, ведь производители видеокарт очень хорошо в этом разбираются. На данный момент со стороны производственного сообщества не так много поддержки и много проблем с HDCP и синхронизацией, чтобы еще больше испортить ситуацию. Большинство сайтов, посвященных этим проблемам, – это группы новостей в Интернете и форумы домашних кинотеатров. Мы добавим несколько страниц с практическими рекомендациями по этому поводу как можно скорее.
Подключение ПК к проектору через DVI аналогично подключению HDTV. Кабели, адаптеры или разветвители одинаковы и могут использоваться как на компьютере, так и на проекторе для аналоговых и цифровых сигналов.Некоторые проекторы имеют разъем M1 или P&D, аналогичный разъему DVI, см. Выше. Адаптер M1 преобразует кабели DVI или HDMI в проекторе.
См. Следующие ссылки:
RAM:
Руководство по подключению домашнего кинотеатра
Форум AVS – http://www.avsforum.com
Поиск в Usenet Группы новостей в Интернете с помощью Google:
http://www.google .com / grphp?
У HomeTheaterSpot есть дискуссионные форумы:
http: // www.hometheaterspot.com
Форум домашнего кинотеатра:
http://www.hometheaterforum.com
Обсуждение домашнего кинотеатра:
http://www.hometheaterdiscussion.com
Подключение HTPC к HDTV с помощью компонентного видео:
Руководство по использованию “Powerstrip”
Руководство по использованию ключевого цифрового транскодера VGA в компонентное видео – скоро.
Powerstrip – Powerstrip от Entech:
http: // www.entechtaiwan.com/ps.htm
Key Digital Транскодер компонентного видео
HDMI:
http://www.hdmi.org
Почему иногда лучше использовать кабель DVI-D даже с оборудованием DVI-I. Если четыре «отверстия» (контактные гнезда) вокруг скрещенных лезвий, которые выглядят как «+» в правой части изображения слева, отсутствуют, как на рисунке справа, это будет означать, что карта определенно DVI -D, или «только цифровой». Эти контакты вокруг «+» содержат аналоговую часть сигнала, которая потребуется для подключения монитора VGA (аналогового) типа.С другой стороны, наличие этих «дырок» также не гарантирует, что карта поддерживает DVI-A (аналоговые мониторы). Ваша карта все еще может быть только цифровой. Производитель карты мог использовать этот разъем, чтобы человек, пытающийся подключить кабель DVI-I или DVI-A, не сломал контакты на своем кабеле.
На картинке справа – разъем DVI-D на видеокарте. Его нельзя использовать для подключения монитора типа «VGA» (аналоговый ЭЛТ).
Примечание: Производители видеокарт и дисплеев могут устанавливать (например) гнездовые разъемы DVI-D на карты и мониторы, которые поддерживают только цифровую связь, так что разъемы DVI-A или DVI-I не могут быть подключены.Это позволит избежать путаницы в отношении того, какие сигналы поддерживаются видеокартой или монитором. Однако это случается очень редко. Обычно они используют разъем DVI-I, чтобы можно было подключить любой кабель типа DVI, независимо от того, поддерживает ли карта / монитор как аналоговый, так и цифровой формат. В одном важном смысле это тоже хорошо для них. Кабельные разъемы, которые содержат контакты, отсутствующие на разъеме карты DVI, могут быть легко повреждены, если их вставить в разъем.
Производители карт DVI должны и обычно используют отдельный разъем для аналогового сигнала, если это поддерживается картой.Это предотвращает одновременную передачу аналоговых и цифровых сигналов по одному и тому же кабелю и устраняет некоторую путаницу с разъемами.
Помните: Аналоговый говорит только с аналоговым, а цифровой только с цифровым. Не пытайтесь использовать монитор DFP (только цифровой) через адаптер к видеокарте VGA (аналоговый), это не сработает!
Изображения разъема DVIDVI-I (цифровой и аналоговый)
DVI-I Dual Link
(обратите внимание на три ряда по восемь контактов и на то, что контакт «плоское лезвие», видимый слева, имеет два контакта выше и ниже него)
DVI-I может подключаться к DVI-I, DVI- A, DVI-D или DFP.
DVI-I Single Link
(обратите внимание на то, что в трех рядах отсутствуют два контакта в центре, а у «плоского» контакта, показанного слева, есть два контакта выше и ниже него)
Разъем для двухканального кабеля DVI-I
DVI -Я подключусь к DVI-I, DVI-A, DVI-D или DFP
DVI-D (только цифровой)
DVI-D Dual Link(обратите внимание на три ряда по восемь контактов и на то, что контакт «плоское лезвие», видимый слева, не имеет контактов выше и ниже него)
Разъем кабеля DVI-D Dual Link
DVI-D подключается к DVI-I, DVI-D или DFP. DVI-D Single Link
(обратите внимание на то, что в трех рядах отсутствуют два контакта в центре и что контакт «плоское лезвие», видимый слева, не имеет контактов выше и ниже него)
Разъем для одинарного кабеля DVI-D
DVI -D подключится к DVI-I, DVI-D или DFP.
DVI-A и VGA (только аналоговый)
DVI-AОбратите внимание, что в трех рядах из восьми контактов три контакта отсутствуют в первом ряду, пять отсутствуют во втором ряду и четыре отсутствуют в третьем ряду, и что контакт «плоского лезвия», видимый слева, имеет два контакта выше и под ним.В аналоговых кабелях нет одиночного или двойного канала.
Разъем кабеля DVI-A
DVI-A может быть подключен к DVI-I или VGA
Стандартный разъем “HD15” VGA (SVGA / XGA / SXGA / UXGA) для обычного аналогового монитора.
Разъем аналогового кабеля VGA
VGA можно подключить к DVI-I или DVI-A
АЦП (АЦП – цифровой и аналоговый, иногда только цифровой)
ADC Male
Используется для компьютеров Apple и кабелей дисплея
Гнездо ADC
Используется на компьютерах Apple и кабелях дисплея
P&D и DFP (P&D – цифровой и аналоговый, DFP – только цифровой)
P&D (EVC)
(обратите внимание на три ряда по десять контактов, а не на восемь.Разъем имеет ширину 1 1/4 дюйма в самом широком месте.) Аналоговая версия и цифровая версия разъема имеют разные формы.
Разъем P&D (EVC) (Аналоговая версия)
P&D Разъем (EVC) (цифровая версия)
P&D может подключаться к DVI-D, DVI-I, DVI-A, DFP и VGA, в зависимости от вашей версии.
DFP (MDR-20)
Контакты в кабеле DFP совершенно другие, они находятся на центральном «язычке», как кабель принтера «Centronics».D-образная форма разъема более выражена. Размер разъема 11/16 “в самом широком месте.
DFP подключается к DVI-I, DVI-D или P&D
О DVI: DVI – это новый интерфейс для цифровых плоских ЖК-мониторов и видеокарт. Существует несколько версий DVI, включая DVI-I (аналоговый и цифровой вместе), DVI-D (только цифровой сигнал) и DVI-A (только аналоговый сигнал). Зачем был создан DVI? Разве DFP не хватило? Ну вот история.Стандарт P&D или Plug and Display, который был ратифицирован Ассоциацией стандартов видеоэлектроники в 1997 году, попытался объединить все в один разъем, включая цифровые и аналоговые интерфейсы, USB и FireWire, все на одном разъеме. Это было очень дорого и считалось более чем необходимым, особенно для производителей мониторов и видеокарт. DFP, с другой стороны, устранил все это лишнее и имеет только цифровой интерфейс для плоских панельных дисплеев. Причина, по которой DFP все еще не используется, заключается в том, что его максимальное поддерживаемое разрешение – SXGA, или 1280 x 1024 пикселей.Этого будет недостаточно для будущего, наполненного HDTV с разрешением 1920 x 1080 пикселей.
У Dell есть отличное краткое описание технологии DVI.
Tech TV имеет несколько страниц о стандартах мониторов с плоской панелью.
Важно: В DVI аналоговый, как и все остальное, работает только с аналоговым, а цифровой – только с цифровым. Не пытайтесь использовать монитор DFP или DVI-D (только цифровой) через адаптер к видеокарте VGA (аналоговый), это не сработает! Хотя преобразователи возможны, на рынке их нет ни у кого.Проблемы с созданием экономичного «универсального» аналого-цифрового преобразователя, который поддерживал бы очень широкий спектр мониторов и видеокарт, явно слишком велики.
Можно ли реверсировать переходник с DVI на VGA?
Пассивный DVI к VGA
В спецификации разъема DVI предусмотрены контакты как для аналогового, так и для цифрового сигнала. Эта конструкция в первую очередь позволяет компьютеру обеспечивать как аналоговый, так и цифровой выход через один разъем для поддержки старых мониторов.
Спецификация аналоговых выводов электрически совместима с VGA. Это означает, что у вас может быть «пассивный» переходной кабель, который соединяет аналоговые контакты DVI с разъемом VGA для подключения к монитору VGA. Вам не нужна активная электроника для преобразования одного сигнала в другой.
Пассивный кабель реверс
Теоретически, вы можете использовать пассивный переходный кабель в обратном порядке, если вы соответствуете полам разъемов на каждом конце. Выход VGA с компьютера может быть подан на аналоговые контакты разъема DVI, идущего к монитору.
Возможности монитора
Проблема в том, что мониторы с разъемами DVI обычно рассчитывают получить цифровой выход через этот разъем. Обычно монитор не ищет вход VGA на разъеме DVI. Если монитор может принимать вход VGA, он обычно имеет разъем VGA, и вы можете просто использовать кабель VGA.
Определение возможностей монитора
Спецификации монитора, надеюсь, скажут вам, принимает ли он VGA через разъем DVI.В противном случае вы можете хотя бы исключить это, посмотрев на разъем DVI монитора. Конфигурация разъема DVI выглядит следующим образом:
Аналоговый сигнал передается по четырем контактам, показанным слева, вокруг горизонтальной полосы. Если монитор может принимать аналоговый сигнал на разъеме DVI, он должен иметь контакты в этих четырех положениях (хотя это может быть общий разъем, поэтому наличие там контактов не гарантирует, что они используются монитором).Если вы посмотрите на разъем монитора и в этих местах нет контактов, вы можете исключить использование пассивного переходного кабеля по своему желанию.
Питание монитора DVI от VGA
Таким образом, подключение сигнала VGA к разъему DVI для подачи на монитор не обязательно дает вам какие-либо деньги. В этом направлении большинству мониторов потребуется активный преобразователь для изменения сигнала VGA на цифровой для монитора.
Активный преобразователь
Активные преобразователи работают только в одном направлении.У них есть электроника, которая принимает один вид сигнала, преобразует его и выводит другой вид сигнала. Так что, если продавец продал вам активный преобразователь DVI в VGA (для питания монитора VGA с компьютерного выхода DVI, который является только цифровым), вы не сможете использовать его в обратном направлении.
Итог
Таким образом, независимо от того, был ли вы купили активный или пассивный адаптер, вы, вероятно, не сможете использовать его в обратном порядке. Если вы хотите подключить монитор DVI к выходу компьютера VGA, вам, вероятно, понадобится активный преобразователь, который работает в этом направлении.
Управление ожиданиями активного преобразователя
Чтобы вы снова не разочаровались, имейте в виду, что сигнал, который вы получаете на монитор с помощью активного преобразователя, не будет «цифрового качества».
