Единица освещения: Измерение освещенности. Единица измерения освещенности | Eco

формула и от чего она зависит, перечень единиц

На чтение 11 мин Просмотров 2.5к. Опубликовано 03.02.2021 Обновлено 03.02.2021

Содержание

1. Что такое освещенность
2. В каких единицах измеряется освещенность
3. Кандела
4. Люмен
5. Люкс
6. Люмен и ватт
7. Как перевести одни единицы освещенности в другие
8. Как определить освещенность
9. Особенности определения освещенности для светодиодных приборов

При определении освещенности можно использовать разные единицы измерения. Вариант подбирается исходя из ситуации. Кроме того, часто возникает необходимость перевода одного показателя в другой. Надо учитывать в каких единицах измеряется освещенность, чтобы правильно рассчитать ее, если в этом есть необходимость.

Что такое освещенность

Под освещенностью подразумевается световая величина, которую определяют как отношение светового потока к площади его распространения. Этот показатель прямо пропорционален силе света источника, из которого он исходит. При удалении его от поверхности освещенность уменьшается. Эта зависимость обратно пропорциональна квадрату расстояния (закон обратных квадратов).

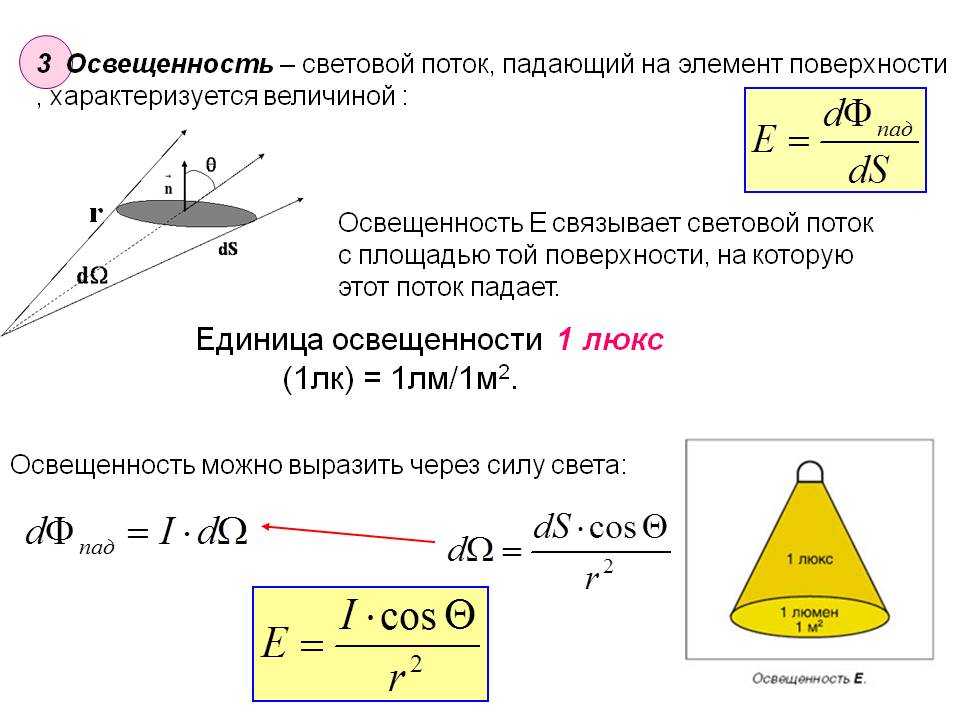

Формула освещенности выглядит так: E=(I*cos)/r2. I – это сила света в канделах, r показывает расстояние от источника света до поверхности. Не стоит путать это понятие с яркостью света.

В каких единицах измеряется освещенность

Единица измерения освещенности – это не один показатель, есть несколько основных вариантов, принятых в разных системах измерения. Для прикладного использования нет необходимости разбираться в сложных алгоритмах и формулах. Достаточно изучить особенности каждой из единиц и использовать ее правильно, если это необходимо.

Освещенность может отличаться в разных точках помещения.

Кандела

В системе измерений одна из семи основных единиц, являющихся фундаментальными. Это сила света, которую излучает источник монохроматического излучения с частотой

540х10¹² Гц. Причем, световой поток должен распространяться в заданном направлении с соблюдением ряда дополнительных условий.

Частота, которая используется в качестве эталонной, соответствует зеленой части спектра, так как она лучше всего воспринимается зрением человека. При использовании источника света с другой частотой потребуется большая интенсивность для достижения нужного показателя.

1 кандела – это свет, исходящий от свечи.

Не так давно канделу определяли иначе. Она соответствовала силе света, исходящей от черного источника, нагретого до температуры 2042,5 К (плавление платины), который располагался перпендикулярно плоскости и распространялся на площадь в 1/60 квадратного сантиметра. Эта величина применяется в астрономии и многих других науках.

В переводе с латыни «кандела» обозначает свечу. Считается, что свет, который излучает одна свеча равен 1 канделе.

Люмен

Используется в системе измерения физических величин и отражает характеристики освещения. 1 люмен – это световой поток, который испускает источник света силой в 1 канделу. Чтобы было проще разобраться, стоит рассмотреть простые примеры:

1. У стандартных ламп накаливания мощностью в 100 ватт показатель светового потока равняется 1200-1300 люменам.
2. Люминесцентный источник света с мощностью в 26 ватт обеспечивает световой поток в 1600 Лм.
3. Если брать за образец солнце, то у него световой поток составит 3,63х10²⁸ люмен.

Свет отличается и по температуре, это также важно помнить.

Люмен показывает полный световой поток, который исходит из определенного источника. Но он не учитывает важные особенности – наличие линзы, либо отражателя, которые могут концентрировать свет на небольшом участке и тем самым в разы улучшать освещенность. Разные фонари с одинаковой лампой могут освещать как 10 квадратных метров, так и 100. По сути, это весь свет, который дает лампа, в том числе и тот, которые не попадает на заданную поверхность и является бесполезным.

Если мощность превышает стандартный диапазон, используются специальные показатели:

1. Кратные единицы люмена образуются, если значение в целое число раз больше установленной величины. Обычно они обозначаются в виде степени числа. Для наименования используют установленные приставки, отражающие величину значения.
2. Дольные единицы люмена наоборот, меньше установленной единицы в целое число раз. Тут также используются специальные приставки, а степень указывается со знаком минус.

Люкс

Эта единица наиболее полезна, так как именно с ее помощью измеряется освещенность в жилых и рабочих помещениях. Она равна световому потоку силой 1 люмен, распространенному на площадь в 1 квадратный метр. Показатель используют для регламентирования различных норм и контроля освещенности там, где это требуется.

Для простоты можно разобрать два примера. Если лампу мощностью 100 Лм направили на площадь в квадратный метр, то освещенность составит 100 Лк. А если этот же источник света распределяются на 10 квадратных метров, то показатель составит 10 люксов.

Люмен и ватт

Когда продавали только лампы накаливания, ватты использовали в качестве ориентира для определения светового потока лампы. Все знали, что чем больше мощность, тем выше яркость света. Но с появлением других типов лампочек эта характеристика утратила актуальность, так как не может использоваться при определении показателей оборудования. У разных вариантов соотношение мощности в ваттах к световому потоку отличается, поэтому надо разобраться в основных видах оборудования:

1. У ламп накаливания стандартом считается показатель в 1300 Лм при мощности в 100 Вт. У моделей на 40 Вт световой поток составит 400 люменов, а у 60 Вт – 800. И помните о том, что со временем яркость неизбежно падает из-за истончения нити накала, поэтому при вычислении стоит закладывать определенный запас.
2. Дуговые ртутные лампы имеют соотношение в 58 Лм на ватт, мощность просто умножается на этот показатель.
3. Люминесцентные источники света имеют соотношение 60 Лм на ватт.
4. Для светодиодных ламп с матовым рассеивателем нет четкой нормы, так как характеристики колбы и ее светопропускаемость могут различаться. Обычно показатель варьируется от 80 до 90 Лм.
5. Филаментные (прозрачные) светодиодные лампочки имеют соотношение в 100 люмен на ватт мощности.

Соотношение мощности и светового потока отличается у разных видом ламп.

Фактические показатели могут отличаться от общепринятых, если конструкция лампы имеет особенности, которые влияют на качество света.

Читайте также

Таблица соответствия светодиодных ламп и накаливания



Как перевести одни единицы освещенности в другие

Раньше использовались сложные формулы для проведения расчетов, теперь в этом нет необходимости. Самое главное – иметь под рукой значение в определенной единице света, чтобы можно было использовать исходные данные.

Далее нужно просто найти любой конвертер освещенности. Вводятся значения, которые есть в наличии (подбирается соответствующий пункт), а во второй графе выставляются те единицы освещенности, в которые надо перевести. Вычисления занимают считанные секунды и отличаются высокой точностью, так как производятся на основе проверенных формул.

Как определить освещенность

При недостаточном освещении человек намного быстрее устает, приходится постоянно напрягать зрение, что крайне нежелательно. Поэтому в СНиП установлены нормы для основных видов помещений, которых следует придерживаться при определении необходимой освещенности.

Уровни освещенности установлены для всех видов помещений.

В расчет принимается естественное освещение, но основное внимание уделяется искусственному свету, так как с его помощью можно создать оптимальные условия вне зависимости от погоды на улице. Ниже приведены основные значения для разных помещений:

1. Офисы, в которых работают за компьютерами и оформляют документы – 300 Лк.
2. Помещения для проведения чертежных работ – 500 Лк.
3. Конференц-залы, переговорные комнаты – 200 Лк.
4. Жилые комнаты и кухни – 150 Лк.
5. Детские – 200 Лк.
6. Рабочие кабинеты или зоны – 300 Лк.
7. Учебные классы и аудитории – 400 Лк.
8. Торговые залы – от 200 до 400 Лк в зависимости от специфики.

Для рабочих зон существуют особые нормы, поэтому там чаще всего используют дополнительные светильники, которые выделяют небольшую часть пространства.

Что касается определения освещенности, для этого используют прибор, который называется люксометр. С его помощью проводятся замеры в нескольких точках помещения, они указаны в СНиП, важно делать все правильно. Может проверяться не только общий показатель, но и освещенность определенной поверхности или оборудования, если нужно обеспечить особые условия при выполнении работы.

Особенности определения освещенности для светодиодных приборов

Этот тип оборудования пользуется самой большой популярностью, поэтому надо использовать несколько рекомендаций при выборе оборудования и его эксплуатации. После того, как определены нужные показатели, следует подобрать конкретные лампочки или светильники и высчитать нужное для помещения количество. Важно распределить их равномерно, чтобы не было плохо освещенных участков.

Проводить замеры показателей следует после того, как оборудование проработает как минимум 2 часа. Это связано с тем, что диоды нагреваются, что влияет на их рабочие характеристики. Повторять измерения там, где это важно, надо 1-2 раза в год. Со временем рабочие показатели диодов, особенно низкокачественных, могут сильно снизиться.

Разобраться в единицах измерения освещенности несложно, так как вариантов немного. А для практического использования хватит и одного, поэтому проще всего выбрать подходящую систему измерения и применять ее.

Количественные и качественные показатели освещения

Независимо от области технического света, будь то освещение магазинов или архитектурное освещение, подсветка фасадов задний или промышленное освещение, существуют единицы измерения, необходимые для оценки параметров освещения и характеристик используемого светотехнического оборудования.

Светотехнические величины, определяющие показатели освещения, основаны на оценке ощущения их глазом человека. Различают количественные и качественные показатели освещения. К количественным показателям относятся световой поток, сила света, освещенность, яркость и коэффициент отражения.

Количественные показатели освещения

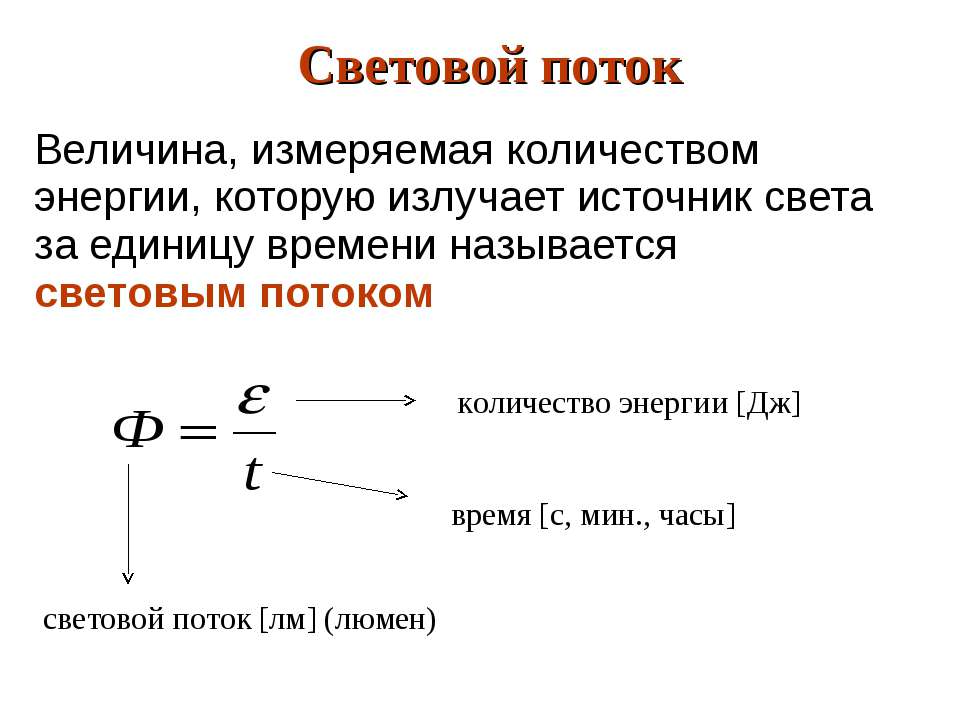

Световой поток (Ф) – это мощность светового потока излучения, оцениваемая по зрительному ощущению человеческим глазом. Единица измерения светового потока – люмен (лм).

Сила света (J) – это пространственная плотность светового потока в заданном направлении, т.е. световой поток, отнесенный к телесному углу ω , в котором он излучается. Единица измерения силы света- кандела (кд).

Освещенность (Е) – это плотность светового потока на освещаемой им поверхности – световой поток, отнесенный к площади освещаемой поверхности S, измеряемой в м2, при условии его равномерного распределения по поверхности, когда свет источника падает на нее перпендикулярно. Единица измерения освещенности – люкс.

Освещенность, создаваемая некоторыми источниками освещения:

• лунный свет 0,25 lx,
• солнце сквозь облака 10 000 lx,
• солнечный свет 100 000 lx,
• освещение в офисе 300-2000 lx,
• дорожное освещение 10-50 lx.

Именно освещенность является важнейшей характеристикой при проектировании освещения. Заказчику необходимо получить определенное количество люкс на поверхности освещаемого объекта. Для уличного освещения поверхностью может быть проезжая часть или тротуар, для внутреннего освещения поверхность пола или, если речь идет об освещении торгового зала магазина, поверхность торгового оборудования или манекена.

Нормы освещенности

Существуют определенные нормы освещенности для уличного освещения и освещения помещений. Эти нормы необходимо учитывать при выборе типа светильников, их количества и мощности. Нормы освещенности для различных освещаемых объектов регламентируются законодательно. СНиП 23.05.95 указывает на нормы освещенности улиц и дорог. Согласно документу различают три категории дорог:

• категория А – освещённость 20-15 лк,
• категория Б – освещённость 15-10 лк,
• категория В – освещённость 6-4 лк.

Для освещения помещений также существуют нормы освещенности. При проектировании промышленного освещения или освещения офисов эти нормы особенно важны для обеспечения надлежащих условий труда работников и обеспечения производственной безопасности. Для освещения торговых залов норм как таковых не существует. Однако, ритейлеры придерживаются общепринятых стандартов, пришедших к нам из Европы и США.

Измерение освещенности

Для измерения освещенности используют специальные приборы – люксметры. Примером аналогового люксметра может служить прибор Ю – 116, принцип работы которого основан на явлении фотоэлектрического эффекта.

Под влиянием светового потока, падающего на селеновый фотоэлемент, в замкнутой цепи возникает ток, величина которого пропорциональна световому потоку. Прибор проградуирован в люксах. При измерении освещенности фотоэлемент устанавливается в рабочей плоскости (горизонтальной или вертикальной) на некотором расстоянии от оператора, проводящего измерения, чтобы тень не падала на фотоэлемент.

В настоящее время нашли широкое применение аналого-цифровые приборы, позволяющие измерять не только освещенность, но и другие параметры, характеризующие освещение, например, коэффициент пульсации или яркость.

Освещенность на поверхности обратно пропорциональна квадрату расстояния от лампы до поверхности. Если вы увеличили расстояние между светильником и освещаемой поверхностью в два раза – то освещенность уменьшиться в четыре раза. Освещенность на поверхности также зависит от величины угла, под которым освещается эта поверхность.

Яркость (В) является световой величиной, непосредственно воспринимаемой глазом. Она определяется отношением силы света в данном направлении к площади проекции излучающей поверхности на плоскость, перпендикулярную к направлению излучения.

Яркость некоторых источников освещения: люминесцентная лампа 0,8 cd/м2, хорошо освещённая улица 2 cd/м2, полуденное солнце 150 000 cd/м2, сила света свечи около 1 cd, свет маяка до 2 000 000 cd.

Коэффициент отражения поверхности r характеризует ее способность отражать падающий на нее световой поток. Он определяется отношением отраженного светового потока к падающему. Глянцевая поверхность имеет больший коэффициент отражения, чем матовая. Темные поверхности поглощают свет, светлые довольно хорошо его отражают. Поэтому при проектировании освещения помещений необходимо учитывать цвет стен, наличие зеркал, штор и прочих элементов дизайна, влияющих на итоговый уровень освещенности помещения.

Качественные показатели освещения

К качественным показателям освещения относятся: фон, контраст объекта различения с фоном, показатель ослепленности, коэффициент пульсации освещенности, показатель дискомфорта.

Фон – это поверхность, прилегающая непосредственно к объекту различения, на которой он рассматривается. Фон считается светлым, если коэффициент отражения P больше 0,4; средним при P = 0,2…0,4 и темным, если P меньше 0,2.

Контраст объекта различения с фоном К – это фотометрически измеряемая разность яркости двух зон. Он определяется отношением абсолютной величины разности между яркостью объекта и фона к яркости фона:.

Контраст считается большим при К более 0,5 (объект и фон резко отличаются по яркости), средним при К = 0,2. ..0,5 (заметно отличаются) и малым, если К менее 0,2 (мало отличаются).

Показатель ослепленности (Р) – критерий оценки слепящего действия осветительной установки, определяемый выражением Р = (S – 1) 1000, где S – коэффициент ослепленности, равный отношению пороговых разностей яркости при наличии и отсутствии слепящих источников в поле зрения.

Коэффициент пульсации освещенности (Кп) – критерий оценки относительной глубины колебаний освещенности в результате изменения во времени светового потока газоразрядных ламп при питании их переменным током.

Показатель дискомфорта (М) – критерий оценки дискомфортной блесткости1, вызывающей неприятные ощущения при неравномерном распределении яркостей в поле зрения. Он определяет степень дополнительной напряженности зрительной работы, вызванной наличием резкой разницы яркостей в освещенном помещении.

Этот показатель для производственных помещений не нормируется, его нормируемые величины для жилых, общественных и административно-бытовых помещений приведены в [4], табл. 2, стр. 7–8. Там же на стр. 25 имеется формула для определения показателя дискомфорта М. .
