Электромагнитная индукция
1831 г. – М. Фарадей обнаружил, что в замкнутом проводящем контуре при изменении магнитного поля возникает так называемый индукционный ток. (Индукция, в данном случае, – появление, возникновение).
Индукционный ток в катушке возникает при перемещении постоянного магнита относительно катушки; при перемещении электромагнита относительно катушки; при перемещении сердечника относительно электромагнита, вставленного в катушку; при регулировании тока в цепи электромагнита; при замыкании и размыкании цепи
Появление тока в замкнутом контуре при изменении магнит­ного поля, пронизывающего контур, свидетельствует о действии в контуре сторонних сил (или о возникно­вении ЭДС индукции). Явление возникновения ЭДС в замкнутом проводящем контуре при изменении магнитного поля (потока), пронизывающего контур, назы­вается электромагнитной индукцией. Или: явление возникновения электрического поля при изменении магнитного поля (потока), называется электромагнитной индукцией.

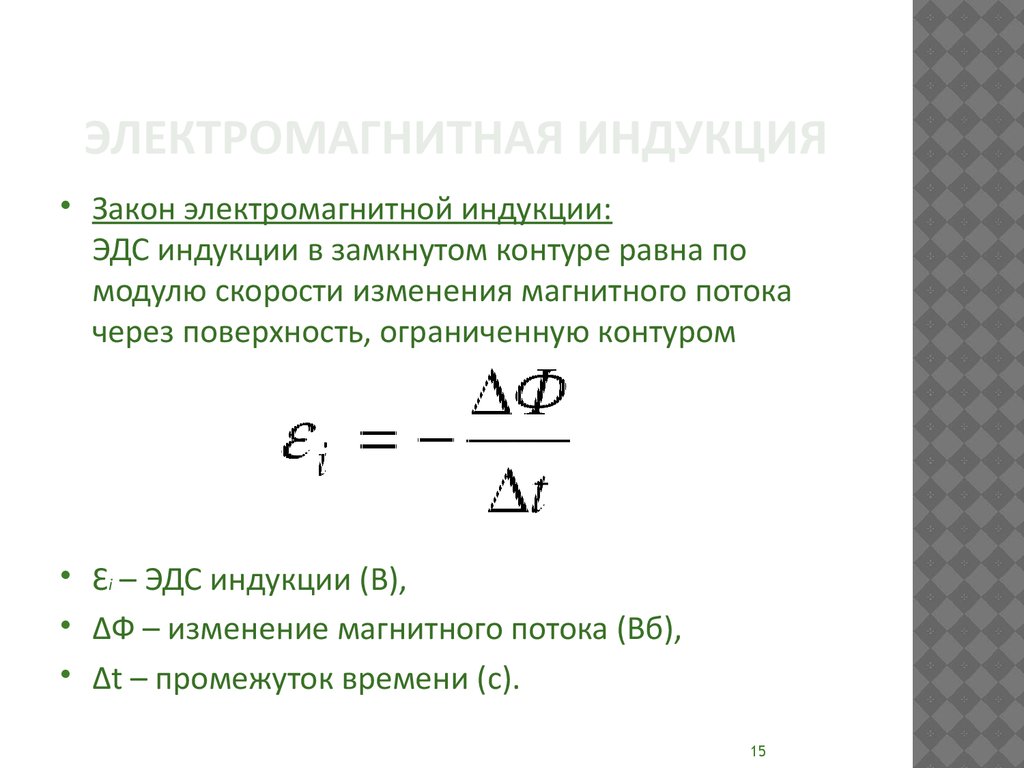

Закон электромагнитной индукции При всяком изменении магнитного потока через проводящий замкнутый контур в этом контуре возникает электрический ток. I зависит от свойств контура (сопротивление):  .  e не зависит от свойств контура:  . ЭДС индукции в замкнутом контуре прямо пропорциональна скорости изменения магнитного потока через площадь, ограниченную этим контуром.
Основные применения электромагнитной индукции: генерирование тока (индукционные генераторы на всех электростанциях, динамомашины), трансформаторы.
Возникновение индукционного тока – следствие закона сохранения энергии! В случае 1: При приближении магнита, увеличении тока, замыкании цепи: ; Магнитный поток Ф­ → ΔФ>0.Чтобы компенсировать это изменение (увеличение) внешнего поля, необходимо магнитное поле, направленное в сторону, противоположную внешнему полю: , где  – т.н. индукционное магнитное поле. В случае 2: при удалении магнита, уменьшении тока, размыкании цепи: . Магнитный поток Ф  → ΔФ<0. Чтобы компенсировать это изменение (уменьшение), необходимо магнитное поле, сонаправленное с внешним полем: .
Источником магнитного поля является ток. Поэтому: Возникающий в замкнутом контуре индукционный ток имеет такое направление, что созданный им поток магнитной индукции через площадь, ограниченную контуром, стремится компенсиро­вать то изменение потока магнитной индукции, которое вызывает данный ток (правило Ленца).
Ток в контуре имеет отрицательное направление (),еслипротивоположно (т.е. ΔΦ>0). Ток в контуре имеет положительное направление (), если  совпа­дает с ,   (т.е. ΔΦ<0). Поэтому с учетом правила Ленца (знака) выражение для закона электромагнитной индукции записывается: . Данная формула справедлива для СИ (коэффициент пропорциональности равен 1). В других системах единиц коэффициент другой.
Если контур (например, катушка) состоит из нескольких витков, то , где n – количество витков. Все предыдущие формулы справедливы в случае линейного (равномерного) изменения магнитного потока. В произвольном случае закон записывается через производную: , где e – мгновенное значение ЭДС индукции.

Теги:

конспект

Электромагнитная индукция – FIZI4KA

ЕГЭ 2018 по физике ›

Содержание

• Явление электромагнитной индукции
• Магнитный поток
• Закон электромагнитной индукции Фарадея
• Правило Ленца
• Самоиндукция
• Индуктивность
• Энергия магнитного поля
• Основные формулы раздела «Электромагнитная индукция»

Явление электромагнитной индукции

Электромагнитная индукция – явление возникновения тока в замкнутом проводящем контуре при изменении магнитного потока, пронизывающего его.

Явление электромагнитной индукции было открыто М. Фарадеем.

Опыты Фарадея

• На одну непроводящую основу были намотаны две катушки: витки первой катушки были расположены между витками второй. Витки одной катушки были замкнуты на гальванометр, а второй – подключены к источнику тока. При замыкании ключа и протекании тока по второй катушке в первой возникал импульс тока. При размыкании ключа также наблюдался импульс тока, но ток через гальванометр тек в противоположном направлении.
• Первая катушка была подключена к источнику тока, вторая, подключенная к гальванометру, перемещалась относительно нее. При приближении или удалении катушки фиксировался ток.
• Катушка замкнута на гальванометр, а магнит движется – вдвигается (выдвигается) – относительно катушки.

Опыты показали, что индукционный ток возникает только при изменении линий магнитной индукции. Направление тока будет различно при увеличении числа линий и при их уменьшении.

Сила индукционного тока зависит от скорости изменения магнитного потока. Может изменяться само поле, или контур может перемещаться в неоднородном магнитном поле.

Объяснения возникновения индукционного тока

Ток в цепи может существовать, когда на свободные заряды действуют сторонние силы. Работа этих сил по перемещению единичного положительного заряда вдоль замкнутого контура равна ЭДС. Значит, при изменении числа магнитных линий через поверхность, ограниченную контуром, в нем появляется ЭДС, которую называют ЭДС индукции.

Электроны в неподвижном проводнике могут приводиться в движение только электрическим полем. Это электрическое поле порождается изменяющимся во времени магнитным полем. Его называют вихревым электрическим полем. Представление о вихревом электрическом поле было введено в физику великим английским физиком Дж. Максвеллом в 1861 году.

Свойства вихревого электрического поля:

• источник – переменное магнитное поле;
• обнаруживается по действию на заряд;
• не является потенциальным;
• линии поля замкнутые.

Работа этого поля при перемещении единичного положительного заряда по замкнутому контуру равна ЭДС индукции в неподвижном проводнике.

Магнитный поток

Магнитным потоком через площадь ​\( S \)​ контура называют скалярную физическую величину, равную произведению модуля вектора магнитной индукции ​\( B \)​, площади поверхности ​\( S \)​, пронизываемой данным потоком, и косинуса угла ​\( \alpha \)​ между направлением вектора магнитной индукции и вектора нормали (перпендикуляра к плоскости данной поверхности):

Обозначение – ​\( \Phi \)​, единица измерения в СИ – вебер (Вб).

Магнитный поток в 1 вебер создается однородным магнитным полем с индукцией 1 Тл через поверхность площадью 1 м², расположенную перпендикулярно вектору магнитной индукции:

Магнитный поток можно наглядно представить как величину, пропорциональную числу магнитных линий, проходящих через данную площадь.

В зависимости от угла ​\( \alpha \)​ магнитный поток может быть положительным (\( \alpha \) < 90°) или отрицательным (\( \alpha \) > 90°). Если \( \alpha \) = 90°, то магнитный поток равен 0.

Изменить магнитный поток можно меняя площадь контура, модуль индукции поля или расположение контура в магнитном поле (поворачивая его).

В случае неоднородного магнитного поля и неплоского контура магнитный поток находят как сумму магнитных потоков, пронизывающих площадь каждого из участков, на которые можно разбить данную поверхность.

Закон электромагнитной индукции Фарадея

Закон электромагнитной индукции (закон Фарадея):

ЭДС индукции в замкнутом контуре равна и противоположна по знаку скорости изменения магнитного потока через поверхность, ограниченную контуром:

Знак «–» в формуле позволяет учесть направление индукционного тока. Индукционный ток в замкнутом контуре имеет всегда такое направление, чтобы магнитный поток поля, созданного этим током сквозь поверхность, ограниченную контуром, уменьшал бы те изменения поля, которые вызвали появление индукционного тока.

Если контур состоит из ​\( N \)​ витков, то ЭДС индукции:

Сила индукционного тока в замкнутом проводящем контуре с сопротивлением ​\( R \)​:

При движении проводника длиной ​\( l \)​ со скоростью ​\( v \)​ в постоянном однородном магнитном поле с индукцией ​\( \vec{B} \)​ ЭДС электромагнитной индукции равна:

где ​\( \alpha \)​ – угол между векторами ​\( \vec{B} \)​ и \( \vec{v} \).

Возникновение ЭДС индукции в движущемся в магнитном поле проводнике объясняется действием силы Лоренца на свободные заряды в движущихся проводниках. Сила Лоренца играет в этом случае роль сторонней силы.

Движущийся в магнитном поле проводник, по которому протекает индукционный ток, испытывает магнитное торможение. Полная работа силы Лоренца равна нулю.

Количество теплоты в контуре выделяется либо за счет работы внешней силы, которая поддерживает скорость проводника неизменной, либо за счет уменьшения кинетической энергии проводника.

Важно!
Изменение магнитного потока, пронизывающего замкнутый контур, может происходить по двум причинам:

• магнитный поток изменяется вследствие перемещения контура или его частей в постоянном во времени магнитном поле. Это случай, когда проводники, а вместе с ними и свободные носители заряда, движутся в магнитном поле;
• вторая причина изменения магнитного потока, пронизывающего контур, – изменение во времени магнитного поля при неподвижном контуре.
  В этом случае возникновение ЭДС индукции уже нельзя объяснить действием силы Лоренца. Явление электромагнитной индукции в неподвижных проводниках, возникающее при изменении окружающего магнитного поля, также описывается формулой Фарадея.

Таким образом, явления индукции в движущихся и неподвижных проводниках протекают одинаково, но физическая причина возникновения индукционного тока оказывается в этих двух случаях различной:

• в случае движущихся проводников ЭДС индукции обусловлена силой Лоренца;
• в случае неподвижных проводников ЭДС индукции является следствием действия на свободные заряды вихревого электрического поля, возникающего при изменении магнитного поля.

Правило Ленца

Направление индукционного тока определяется по правилу Ленца: индукционный ток, возбуждаемый в замкнутом контуре при изменении магнитного потока, всегда направлен так, что создаваемое им магнитное поле препятствует изменению магнитного потока, вызывающего индукционный ток.

Алгоритм решения задач с использованием правила Ленца:

• определить направление линий магнитной индукции внешнего магнитного поля;
• выяснить, как изменяется магнитный поток;
• определить направление линий магнитной индукции магнитного поля индукционного тока: если магнитный поток уменьшается, то они сонаправлены с линиями внешнего магнитного поля; если магнитный поток увеличивается, – противоположно направлению линий магнитной индукции внешнего поля;
• по правилу буравчика, зная направление линий индукции магнитного поля индукционного тока, определить направление индукционного тока.

Правило Ленца имеет глубокий физический смысл – оно выражает закон сохранения энергии.

Самоиндукция

Самоиндукция – это явление возникновения ЭДС индукции в проводнике в результате изменения тока в нем.

При изменении силы тока в катушке происходит изменение магнитного потока, создаваемого этим током. Изменение магнитного потока, пронизывающего катушку, должно вызывать появление ЭДС индукции в катушке.

В соответствии с правилом Ленца ЭДС самоиндукции препятствует нарастанию силы тока при включении и убыванию силы тока при выключении цепи.

Это приводит к тому, что при замыкании цепи, в которой есть источник тока с постоянной ЭДС, сила тока устанавливается через некоторое время.

При отключении источника ток также не прекращается мгновенно. Возникающая при этом ЭДС самоиндукции может превышать ЭДС источника.

Явление самоиндукции можно наблюдать, собрав электрическую цепь из катушки с большой индуктивностью, резистора, двух одинаковых ламп накаливания и источника тока. Резистор должен иметь такое же электрическое сопротивление, как и провод катушки.

Опыт показывает, что при замыкании цепи электрическая лампа, включенная последовательно с катушкой, загорается несколько позже, чем лампа, включенная последовательно с резистором. Нарастанию тока в цепи катушки при замыкании препятствует ЭДС самоиндукции, возникающая при возрастании магнитного потока в катушке.

При отключении источника тока вспыхивают обе лампы. В этом случае ток в цепи поддерживается ЭДС самоиндукции, возникающей при убывании магнитного потока в катушке.

ЭДС самоиндукции ​\( \varepsilon_{is} \)​, возникающая в катушке с индуктивностью ​\( L \)​, по закону электромагнитной индукции равна:

ЭДС самоиндукции прямо пропорциональна индуктивности катушки и скорости изменения силы тока в катушке.

Индуктивность

Электрический ток, проходящий по проводнику, создает вокруг него магнитное поле. Магнитный поток ​\( \Phi \)​ через контур из этого проводника пропорционален модулю индукции ​\( \vec{B} \)​ магнитного поля внутри контура, а индукция магнитного поля, в свою очередь, пропорциональна силе тока в проводнике.

Следовательно, магнитный поток через контур прямо пропорционален силе тока в контуре:

Индуктивность – коэффициент пропорциональности ​\( L \)​ между силой тока ​\( I \)​ в контуре и магнитным потоком ​\( \Phi \)​, создаваемым этим током:

Индуктивность зависит от размеров и формы проводника, от магнитных свойств среды, в которой находится проводник.

Единица индуктивности в СИ – генри (Гн). Индуктивность контура равна 1 генри, если при силе постоянного тока 1 ампер магнитный поток через контур равен 1 вебер:

Можно дать второе определение единицы индуктивности: элемент электрической цепи обладает индуктивностью в 1 Гн, если при равномерном изменении силы тока в цепи на 1 ампер за 1 с в нем возникает ЭДС самоиндукции 1 вольт.

Энергия магнитного поля

При отключении катушки индуктивности от источника тока лампа накаливания, включенная параллельно катушке, дает кратковременную вспышку. Ток в цепи возникает под действием ЭДС самоиндукции.

Источником энергии, выделяющейся при этом в электрической цепи, является магнитное поле катушки.

Для создания тока в контуре с индуктивностью необходимо совершить работу на преодоление ЭДС самоиндукции. Энергия магнитного поля тока вычисляется по формуле:

Основные формулы раздела «Электромагнитная индукция»

Алгоритм решения задач по теме «Электромагнитная индукция»:

1. Внимательно прочитать условие задачи. Установить причины изменения магнитного потока, пронизывающего контур.

2. Записать формулу:

• закона электромагнитной индукции;
• ЭДС индукции в движущемся проводнике, если в задаче рассматривается поступательно движущийся проводник; если в задаче рассматривается электрическая цепь, содержащая источник тока, и возникающая на одном из участков ЭДС индукции, вызванная движением проводника в магнитном поле, то сначала нужно определить величину и направление ЭДС индукции. После этого задача решается по аналогии с задачами на расчет цепи постоянного тока с несколькими источниками.

3. Записать выражение для изменения магнитного потока и подставить в формулу закона электромагнитной индукции.

4. Записать математически все дополнительные условия (чаще всего это формулы закона Ома для полной цепи, силы Ампера или силы Лоренца, формулы кинематики и динамики).

5. Решить полученную систему уравнений относительно искомой величины.

6. Решение проверить.

Электромагнитные колебания и волны →

← Магнитное поле

Электромагнитная индукция – Энергетическое образование

Энергетическое образование

Меню навигации

ИСТОЧНИКИ ЭНЕРГИИ

ИСПОЛЬЗОВАНИЕ ЭНЕРГИИ

ЭНЕРГЕТИЧЕСКОЕ ВОЗДЕЙСТВИЕ

ИНДЕКС

Поиск

Рис. 1. Одно из первых устройств Майкла Фарадея для демонстрации индукции. ^[1]

Электромагнитная индукция — это производство электродвижущей силы (ЭДС), возникающее в результате относительного движения между магнитным полем и проводником. Он был открыт в 1831 году Майклом Фарадеем, 9 лет.0015 [2] и закладывает основу для производства электроэнергии на электростанциях, электродвигателях и в схемах переменного тока, питающих электрические сети, трансформаторы и многие другие явления.

Уравнение, математически описывающее электромагнитную индукцию, называется Законом Фарадея , который гласит, что любое изменение магнитного поля скрученного провода вызывает индуцирование напряжения (ЭДС). ^[3] Фарадей нашел много способов добиться этого, например, изменение напряженности магнитного поля, перемещение магнита через катушку с проводом и перемещение катушки через магнитное поле, и это лишь некоторые из них. Напряжение (ЭДС), создаваемое в катушке провода, можно описать следующим уравнением: ^[3]

[математика]ЭДС=-N\frac{\Delta(BA)}{\Delta t}[/math]

где

• [math]N[/math] количество витков в проводе
• [math]\Delta(BA)[/math] — изменение магнитного потока
• [math]\Delta t[/math] есть изменение во времени

Способы, которые Фарадей нашел для изменения этого потока, как указано выше, могут быть представлены в этом уравнении. Причина, по которой это уравнение отрицательное, заключается в законе Ленца, который требует, чтобы любое изменение магнитного потока воспроизводилось проводом с одинаковой силой, но в противоположном направлении.

Закон Фарадея важен для многих электромагнитных приложений в мире, включая автомобили. Система зажигания в двигателе внутреннего сгорания автомобиля берет всего 12 вольт от аккумулятора и увеличивает его до 40000 вольт! Посетите гиперфизику, чтобы узнать, как это сделать.

PhET Моделирование индукции

Компания PhET любезно разрешила нам использовать свои симуляции, и приведенная ниже модель демонстрирует закон электромагнитной индукции Фарадея. Видно, что напряжение изменяется по мере изменения магнитного потока через него.

Для дополнительной информации

Для получения дополнительной информации см. соответствующие страницы ниже:

• Электрический ток
• Электричество
• Электродвижущая сила
• Аккумулятор
• Топливный элемент
• Случайная страница

Ссылки

2. ↑ UIUC Physics, Краткая история развития классической электродинамики [онлайн PDF], доступно: http://web. hep.uiuc.edu/home/serrede/P435/Lecture_Notes/A_Brief_History_of_Electromagnetism.pdf
3. ↑ ^{3.0 3.1} Гиперфизика, Закон Фарадея [Онлайн], доступно: http://hyperphysics.phy-astr.gsu.edu/hbase/electric/farlaw.html

8.1 ЭДС индукции и магнитный поток – Колледж Дугласа, физика 1207

Глава 8 Электромагнитная индукция, цепи переменного тока и электрические технологии

Сводка

• Рассчитайте поток однородного магнитного поля через петлю произвольной ориентации.
• Опишите методы создания электродвижущей силы (ЭДС) с помощью магнитного поля или магнита и проволочной петли.

Устройство, использованное Фарадеем для демонстрации того, что магнитные поля могут создавать токи, показано на рисунке 1. Когда переключатель замкнут, магнитное поле создается в катушке в верхней части железного кольца и передается на катушку в нижней части. часть кольца. Гальванометр используется для обнаружения любого тока, наведенного в катушке на дне. Было обнаружено, что каждый раз, когда переключатель замыкается, гальванометр регистрирует ток в одном направлении в катушке на дне. (Вы также можете наблюдать это в физической лаборатории.) Каждый раз, когда переключатель размыкается, гальванометр обнаруживает ток в противоположном направлении. Интересно, что если переключатель остается замкнутым или разомкнутым какое-то время, ток через гальванометр отсутствует. Замыкание и размыкание переключателя индуцирует ток. Именно изменение магнитного поля создает ток. Более простым, чем текущий ток, является ЭДС , которая его вызывает. Ток является результатом ЭДС 90 103 , индуцированной изменяющимся магнитным полем 90 104 , независимо от того, существует ли путь для протекания тока.

Рис. 1. Аппарат Фарадея для демонстрации того, что магнитное поле может создавать ток. Изменение поля, создаваемого верхней катушкой, индуцирует ЭДС и, следовательно, ток в нижней катушке. Когда переключатель размыкается и замыкается, гальванометр регистрирует токи в противоположных направлениях. Через гальванометр не протекает ток, когда переключатель остается замкнутым или разомкнутым.

Эксперимент, легко выполняемый и часто проводимый в физических лабораториях, показан на рисунке 2. ЭДС индуцируется в катушке, когда стержневой магнит вталкивается и выталкивается из нее. ЭДС разных знаков создаются движением в противоположных направлениях, а также изменением полярности ЭДС на противоположное. Те же результаты получаются, если перемещать катушку, а не магнит — важно относительное движение. Чем быстрее движение, тем больше ЭДС, а когда магнит неподвижен относительно катушки, ЭДС отсутствует.

Рис. 2. Движение магнита относительно катушки создает ЭДС, как показано на рисунке. Такие же ЭДС возникают, если катушку перемещать относительно магнита. Чем больше скорость, тем больше величина ЭДС, а ЭДС равна нулю, когда нет движения.

Метод индукции ЭДС, используемый в большинстве электрических генераторов, показан на рисунке 3. Катушка вращается в магнитном поле, создавая ЭДС переменного тока, которая зависит от скорости вращения и других факторов, которые будут исследованы в последующих разделах. Обратите внимание, что генератор очень похож по конструкции на двигатель (еще одна симметрия).

Рис. 3. Вращение катушки в магнитном поле создает ЭДС. Это основная конструкция генератора, в котором работа по вращению катушки преобразуется в электрическую энергию. Обратите внимание, генератор очень похож по конструкции на двигатель.

Итак, мы видим, что изменение величины или направления магнитного поля создает ЭДС. Эксперименты показали, что существует решающая величина, называемая магнитным потоком, определяемая как

φ = BA cos θ

, где B — напряженность магнитного поля на площади A под углом θ , как показано на рисунке 4. Любое изменение магнитного потока φ индуцирует ЭДС. Этот процесс определяется как электромагнитная индукция. Единицы магнитного потока φ : Т• м ² . Как видно на рисунке 4, , который является компонентом B , перпендикулярным площади A . Таким образом, магнитный поток равен , произведению площади и составляющей магнитного поля, перпендикулярной ей.

Рис. 4. Магнитный поток Φ связан с магнитным полем и площадью, над которой оно существует. Поток Φ = BA cos θ связан с индукцией; любое изменение Φ индуцирует ЭДС.

Вся индукция, включая примеры, приведенные до сих пор, возникает из-за некоторого изменения магнитного потока φ . Например, Фарадей менял B и, следовательно, φ при размыкании и замыкании переключателя в своем аппарате (показанном на рис. 1). Это также верно для стержневого магнита и катушки, показанных на рисунке 2. При вращении катушки генератора угол θ и, следовательно, φ изменяется. То, насколько велика ЭДС и какое направление она принимает, зависит от изменения φ и от того, насколько быстро происходит это изменение, как будет рассмотрено в следующем разделе.
