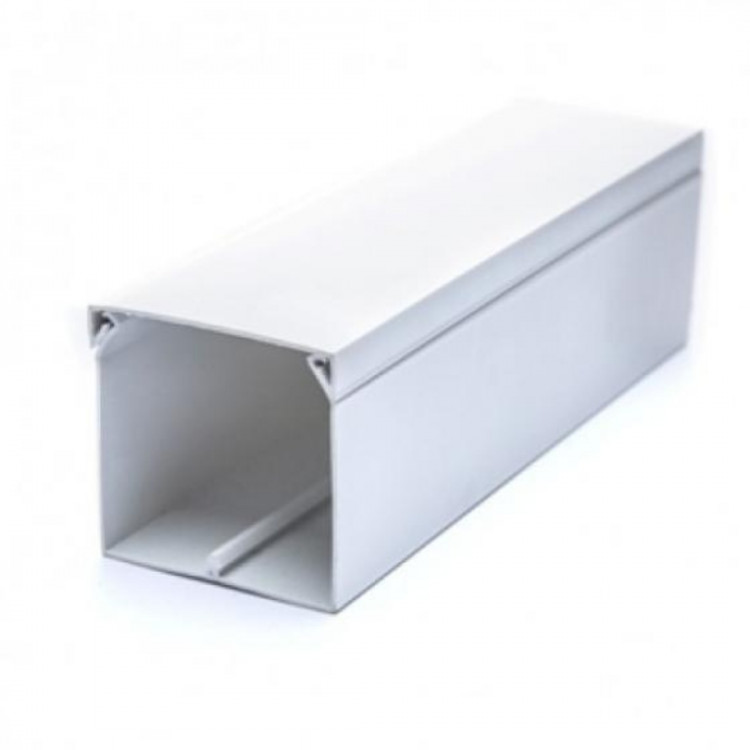

Короб пластиковый для кабеля и проводки

Назначение и эксплуатация пластикового короба.

Наша компания на протяжении многих лет является одним из ведущих поставщиков изделий электротехнического назначения. Короба для кабеля и лотки ведущих российских и мировых производителей, в том числе и торговой марки , вы можете купить у нас по ценам ниже рыночных. Вся реализуемая продукция прошла требуемую сертификацию и соответствует лучшим мировым стандартам, что подтверждается необходимыми документами.

В процессе прокладки силовых и компьютерных сетей важной задачей является обеспечение их защиты от внешнего доступа и повреждений. Немаловажное значение имеет и эргономическая составляющая: беспорядочно лежащие повсюду, неприкрытые провода не только придают помещению неопрятный вид, но и препятствуют хождению и уборке. Для решения этих задач отлично подойдет короб пластиковый, который представляет собой пластиковый короб. Эти элементы позволяют надежно спрятать провода и хорошо вписываются в интерьер любого помещения.

Конструкционные особенности пластиковых коробов.

Пластиковый короб имеет удобную для монтажа конструкцию – он состоит из основания и крышки, что обеспечивает быстроту и легкость сборки. Благодаря этому работа с ним не требует специальной подготовки – все необходимое может сделать практически любой человек.

В общем случае алгоритм действий выглядит следующим образом: вначале основание прикрепляется к поверхности, вдоль которой будет идти сеть, затем по нему прокладываются провода, после чего они плотно закрываются крышкой. Таким образом, используя пластиковый короб для проводки, который представляет собой кабельный канал и лоток, вы можете быстро и легко выполнить все монтажные работы.

Правильный выбор изделия.

В зависимости от условий эксплуатации следует правильно выбрать материал. Если предполагается прокладывать сеть по улице, то рекомендуется приобрести защитный кожух. В помещениях целесообразнее использовать изделия из пластика: они дешевле, проще в установке и полностью безопасны с пожарной точки зрения, поскольку выполнены из материала, который не горит.

При этом короба и лотки имеют разные варианты оформления, благодаря чему эти короба органично вписываются в любой интерьер. Также они отличаются по размерам, благодаря чему вы можете выбрать защитный кожух, который является наиболее подходящим с учетом специфики вашей ситуации.

Являясь одним из уверенных лидеров на рынке электротехнической продукции, мы предлагаем более 200 000 наименований изделий, предназначенных для решения самых разных задач. Если вам нужен защитный короб для электрических или компьютерных коммуникаций, то короба и лотки от лучших производителей, в том числе и от фирмы, вы можете приобрести у нас по привлекательным ценам в любое время.

Покупка в интернет-магазине СветЭлектро.

Благодаря богатому опыту работы и наличию широкого штата квалифицированных специалистов все заказы обрабатываются в кратчайшие сроки, а проведение гибкой маркетинговой политики позволяет нам предлагать условия, намного более выгодные по сравнению с конкурентами. Поэтому, приобретая у нас любые виды пластиковых коробов и лотков, вы не только покупаете продукцию отличного качества, но и экономите немалые деньги. Подтверждением высокого уровня оказываемых услуг является большое число постоянных клиентов, а также наша безукоризненная деловая репутация одного из самых надежных поставщиков изделий электротехнического назначения.

Предприятие «СветЭлектро» предлагает широкий выбор коробов по привлекательным ценам.

Кабель-каналы (короба для проводов): назначение, виды, размеры, цвета

Электропроводка занимает важное место в коммуникациях современных зданий. Насыщение домов, офисов и производственных помещений различной электротехникой требует создания разветвлённых электрических сетей. Это приводит к увеличению количества силовых кабелей, для прокладки которых требуются отдельные ниши или каналы. С этой целью используются специальные кабель-каналы, упрощающие задачи по монтажу электропроводки.

Назначение

Монтажные короба применяются при создании локальных электросетей и для прокладки кабельных трасс.

Конструкция магистральных кабель-каналов обеспечивает профессиональную прокладку проводов различного назначения:

• электрической проводки для снабжения питанием электрооборудования;
• телефонных кабелей;
• оптоволоконных и других проводок, используемых в коммуникациях информационных сетей;
• линий видеонаблюдения, сигнализации и пожарной безопасности.

Благодаря такой универсальности электромонтажных коробов, они всё чаще применяются не только в зданиях новой постройки, но широко используются в тех случаях, когда необходимо заменить устаревшую электропроводку, проложенную в штукатурке. Это удобные конструкции для обустройства новых коммуникационных сетей. Пример использования изделий см. на рис. 1.

Рис. 1. Пример использования напольных и плинтусных кабель-каналов

Благодаря свободному доступу к проводке кабельных лотков, её в любое время можно визуально оценить на предмет повреждения. При необходимости, повреждённый кабель легко меняется или просто добавляется новый провод, поверх уже существующих. Такая возможность значительно упрощает обслуживание сетей электроснабжения помещений, поддержания в рабочем телефонных кабелей, ремонт или создание ответвлений для оборудования новых точек электронных узлов.

К достоинствам кабельных коробов, несомненно, относятся:

• высокий уровень безопасности на протяжении всего срока эксплуатации;
• простой и удобный монтаж (см. Рис. 2.), как самих магистральных коробов, так проводки в их каналах;
• надёжная защита проводов от случайных механических повреждений;
• ограничение несанкционированного доступа к проложенной проводке;
• эстетическая привлекательность парапетных коробов, усиленная элементами декораций.

Рис. 2. Схема монтажа парапетного короба

Безопасность кабельных каналов обеспечивается свойствами современных материалов, используемых в производстве пластиковых коробов. Широкий диапазон размеров и особенности конструкции изделий позволяет осуществлять монтаж электропроводки, в которой используются разные диаметры кабелей.

Виды

Производители кабель-каналов поставляют на рынок несколько видов этой продукции (Рис. 3):

• парапетный;
• магистральный;
• плинтусный;
• напольный;

Рисунок 3. Виды изделий

В зависимости от приоритетности функционального назначения можно выбрать короба, которые наиболее оптимально подходят для прокладки кабеля в конкретных условиях, с учётом требований безопасности, выбора места расположения короба и пожеланий к его дизайнерскому оформлению.

Исходя из конструктивных особенностей электрокоробов и используемых материалов для их изготовления, изделия подразделяются по следующим признакам:

• по типу конструкции;
• способу монтажа;
• материалу, используемому при изготовлении.

Отдельно следует отметить такой вид кабель-канала, как кабельный трамп или мостик рукавный. Он используется для прокладывания высоковольтных проводов, шнуров, кабелей, шлангов через проезжую часть дворов, дачных участков и т.п. территорий, где возможны высокие механические нагрузки. Кабельная капа (мост) являет собой поддон с укладочными пазами, вдоль которых прокладываются соответствующие коммуникации.

Овальная поверхность рукавного моста позволяет беспрепятственно проезжать по нему автомобилям и не мешает прохождению пешеходов. Изделие изготовляется из жёсткой резины или из полиуретана.

Применение кабель-канала конкретного типа определяется той задачей, которую приходится решать, с учётом параметров будущей сети. Правильный выбор упростит прокладку проводки, обеспечит необходимый уровень безопасности кабельной трассы при её эксплуатации.

Охарактеризуем основные виды электромонтажных коробов, по их признакам.

По конструкции

Общими признаками для всех типов каналов является то, что все они состоят из короба и крышки. Именно наличие крышки отличает кабель-канал от лотка. Конструктивные особенности отдельно взятого монтажного короба отличаются формой лотка, профилем и конструкцией замков крышки, наличием дополнительных аксессуаров, упрощающих монтаж и улучшающих внешний вид изделий.

Конструктивно изделия отличаются формой лотка. Он может быть круглым (трубчатым) или прямоугольным. Для угловых коробов, а также для категории плинтусных кабель-каналов характерна треугольная форма лотка. Треугольный кабель-канал отлично ложится на стыке стены и потолка. При необходимости его легко спрятать под декоративным багетом.  Существуют перфорированные кабель-каналы (рис. 4), у которых стенки основания не сплошные, а с прорезями определённой формы.

Рис. 4. Перфорированный кабель-канал

Такие конструкции используются для установки на фасадных поверхностях зданий. Перфорации обеспечивают хорошую вентиляцию кабельных магистралей, что предупреждает накопление конденсата в каналах. Это увеличивает срок службы внешней электропроводки в условиях частых температурных перепадов.

Существуют также гибкие кабель-каналы. Они состоят из шарнирных элементов, способных поворачиваться в трёх измерениях. С помощью таких коробов удобно прокладывать кабель, огибая выступы и углубления. Используя гибкий кабель-канал вы без труда подведёте проводку к столу или создадите новую магистраль в любом помещении.

По способу монтажа

С помощью кабель-каналов определённой конструкции оборудуют подземные кабельные магистрали, в том числе прокладку проводов в конструкциях заливных полов. Существуют разновидности моделей для настенного наружного монтажа и прокладывания трасс внутри помещений.

Внутренние конструкции имеют улучшенный дизайн. Стыки крышек у них почти не заметны. Они оборудованы полированной декоративной крышкой, цвет которой можно подобрать под расцветку стен и потолков.

Принт на крышках напольных кабель-каналов имитирует текстуру разных пород дерева. Треугольные конструкции можно использовать вместо пластикового плинтуса. При необходимости, короба можно спрятать за панелями плинтусных конструкций.

Профили кабель-каналов, устанавливаемых под потолком, могут иметь разную форму. Они крепятся либо с помощью шурупов или для их монтажа применяются крепёжные элементы, которые входят в комплектацию устройств. Для маскировки стыков используются стыковочные узлы, внешние (Рисунок 5) и внутренние (Рисунок 6) уголки.

Рис. 5. Внешний уголокРис. 6. Внутренний уголок

Отводы от магистралей прокладываются в плоских коробах по поверхности стены. Ширина лотка выбирается в зависимости от количества проводов и от их толщины.

По материалу, из которого они изготовлены

Собственно говоря, здесь выбор невелик: металл либо пластик. При изготовлении металлических коробов используют листовую оцинкованную сталь или алюминиевый профиль. На рисунке 7 изображён металлический короб.

Рис. 7. Металлический кабель-канал

Стальные конструкции обычно применяются для прокладки подземных магистралей. Алюминиевые изделия используют в помещениях, когда требуется подчеркнуть выразительность авангардного или другого современного стиля интерьера.

Применение металлических кабель-каналов диктуется требованиями к прочности этого материала и соображениями по поводу пожарной безопасности. Хотя стоимость металлических изделий довольно высока, часто они являются единственным приемлемым вариантом для прокладывания кабелей.

Проволочные изделия, в отличие от закрытых стальных коробов, позволяет визуально контролировать состояние проводки. Кроме того, они обеспечивают естественное охлаждение уложенных кабелей. Это очень удобно в производственных цехах, где проводка подвергается значительным нагрузкам. На рисунке 8 показан проволочный кабель-канал.

Рис. 8. Подвесной проволочный кабель-канал

Популярность кабель-каналов из ПВХ обусловлена их дешевизной и универсальностью. Наличие декоративных крышек на все случаи жизни, также способствует массовому их применению. Гибкую крышку даже с двойным замком, при необходимости, довольно легко снять.

В конструкциях некоторых моделей используется прозрачный пластик. В короб можно поместить светодиодную ленту для подсветки потолка, или для другого декоративного освещения комнаты.

Размеры

Кабель-каналы поставляются на рынок в упаковках содержащих отрезки по 2 м длиной. Ниже приведена таблица стандартных размеров и общая длина изделий в упаковке.

Таблица 1.

Размер канала в мм	Количество отрезков в упаковке, шт.	Общая длина комплекта в м
12×12	100	200
15×10	100	200
16×16	70	140
25×16	42	84
25×25	30	60
30×10	50	100
40×16	24	48
40×25	16	32
40×40	12	24
60×40	20	40
60×60	12	24
80×40	15	30
80×60	12	24
100×40	12	24
100×60	9	18

Заметим, что отдельные производители могут выпускать кабель-канальную продукцию других размеров и поставлять в упаковках, вместимость которых отличается от той, что указана в таблице. Поэтому информацию из этой таблицы используйте в ознакомительных целях, а при покупке товара уточняйте данные у продавца.

На рисунке 9 показаны изделия с разным сечением коробов.

Рис. 9. Размеры кабель-каналов

Выбор размеров осуществляйте исходя из суммарного сечения проводов с небольшим запасом. Например, если вам необходимо проложить 4 кабеля с диаметром по 5 мм каждый, то их суммарная площадь составит: 5 мм × 3,14 × 4 = 62,8 мм². Сечения кабель-канала, размером 12×12 мм = 144 мм², вполне достаточно для монтажа такой проводки.

Палитра цветов

По цветовому решению напольных кабель-каналов вообще не должно быть проблем в выборе. Цветовая палитра имитации текстуры разных сортов дерева настолько богата, что подойдёт, практически, к любому полу. В крайнем случае, можно заказать изделия с желаемым оттенком. (см. рисунок 10)

Рисунок 10. Пример расцветки кабель-каналов

Настенные и подпотолочные короба обычно белого или серого цвета. Эти оттенки хорошо сочетаются с большинством красок на стенах. Но при необходимости, производитель может изготовить изделие с любым оттенком поверхности.

Список литературы

• А.Б.Семенов «Проектирование и расчет структурированных кабельных систем и их компонентов» 2010
• М. А. Короткевич «Эксплуатация электрических сетей» 2014
• Е. Пантелеев «Монтаж и ремонт кабельных линий» 1990
• А. Филиппов, В. Филипов «Ремонт и монтаж кабельных линий» 2005
• Стерлинг Д.Дж., Лес Бакстер «Кабельные системы» 2003

Информация

Одна из основных задач в современном строительстве – обеспечить новое жилье электроэнергией. Для ее выполнения важно тщательно продумать, каким образом будет проложен электрический кабель и насколько это будет безопасно. Обычно используют 2 привычных способа прокладки электросетей в помещениях:

• Скрытый, когда проводка спрятана прямо в стене и недоступна;
• Открытый, когда проводка протянута на поверхности стены в специальном коробе.

Разновидности и эффективность кабельных коробов

Короба для кабеля довольно востребованы среди строителей и электриков. Отличаются они рядом преимуществ:

1. Невысокая цена;
2. Простота монтажа;
3. Легкий доступ электрической проводки для ремонта или внесения в проводку изменений;
4. Эстетичность и разнообразие видов.

Обычно короб для кабеля состоит из 2 частей: основания и крышки. Крышка – это съемный элемент короба, который можно легко снять или поставить на место.

Среди разновидностей коробов встречаются 2 самые распространенные:

• Металлические короба;
• Пластиковые короба.
• Кабельные короба из металла

Кабельные короба из пластика

Короб кабельный из пластика изготавливается из самозатухающего ПВХ, что гарантирует его безопасность. Короб пластиковый для кабеля также имеет несколько разновидностей:

• Настенный;
• Половой;
• Канал в виде плинтуса.

Чаще всего в ремонте используют короб пластиковый с одной или двумя секциями, но уже стали появляться и многосекционные короба. Наличие нескольких секций дает возможность компактно уложить несколько различных электрических или телекоммуникаций параллельно друг другу.

Кабельный короб из пластика продается по 2 метра вместе с крепежными и соединительными элементами. Такой вид короба имеет доступную стоимость, легок и прост в монтаже, а также придает помещению эстетический и красивый вид.

Технология укладки электрокабеля в пластиковом коробе

В отличие от своих металлических аналогов, пластиковые короба применяются исключительно внутри помещений, из-за плохой переносимости температурных перепадов. При укладке кабеля в короб важно придерживаться нескольких важных правил:

1. Все электрические провода должны пролегать в коробе растянутыми прямо, а не скрученными;
2. В коробе должно быть минимум соединений;
3. Внутри короба кабель должен быть закреплен;
4. Крышка короба должна легко открываться, для быстрого доступа.

Заключение

Укладка электропроводки в короба более безопасна, эстетична и аккуратна, чем скрытая проводка. Хотя сам процесс укладки провода в короб кабельный пластиковый может занимать немало времени, этим способом пользуются все чаще. Еще один плюс – свободная возможность внести изменения в уже существующую электрическую проводку.

пластиковые, металлические, соединительные и декоративные

На чтение 9 мин. Просмотров 80 Опубликовано 01.09.2019 Обновлено 28.08.2019

Любое помещение, особенно жилое, имеет систему электроснабжения. Она обеспечивает работу электрических приборов и освещения. Для создания электросети используются разные проводники – кабели, шнуры, провода. Они могут монтироваться открытым и скрытым способом. Во всех случаях для дополнительной защиты изделия применяются специальные короба и кабели, которые не допускают механического воздействия, а также уменьшают негативное воздействие окружающей среды. В продаже можно найти различные виды таких изделий со своими отличиями, требованиями к эксплуатации и характеристиками.

Что такое короб для электропроводки

Кабель-канал для проводки

Современные провода имеют большую прочность и надежность, а также устойчивость к климатическим условиям. Но этого не всегда достаточно, поэтому для улучшения безопасности применяются короба для электропроводки. Это изделия прямоугольной формы разных размеров и длины, в которые укладываются кабели. Обычно применяются при открытом способе проведения проводки.

Канал состоит из следующих деталей:

• Основание (лоток). Это половина короба с основанием и боковыми стенами. В нем могут проделываться отверстия, благодаря которым изделие можно закреплять на стене и выполнять разводку проводов. В случае отсутствия таких отверстий приходится самостоятельно их сверлить в заранее отмеченных местах. Для фиксации верхней части на боковых стенках есть специальные выступы. Они являются замком.
• Верхняя часть (крышка). По конструкции такая же, как и основания. По внутреннему периметру есть углубления для выступов с боковых стенок для фиксации. Наружная часть представляет собой гладкую поверхность, иногда с узорами.

Когда проводники проложены в основание, наверх надевается верхняя часть и закрывается. Она должна надежно фиксироваться и легко открываться. Важно заранее в магазине проверить этот факт, иначе эксплуатировать изделие будет проблематично.

Материалы коробов

В зависимости от типа проводки используются разные материалы. Для открытой подходят металлические, деревянные, короба электротехнические пластиковые. Их выбор зависит от внешнего вида комнат, финансовых возможностей покупателя, количества проводов и внешних климатических условий.

Металлические короба

Металлический короб для проводки

Это прочные и надежные конструкции, исключающие риск повреждения открытого кабеля от механических воздействий. Изготавливаются из материалов, устойчивых к образованию коррозии. К недостаткам можно отнести низкую электробезопасность материала. Если неправильно проложить провода или использовать изделия с плохой изоляцией, металл может привести к поражению электрическим током человека. Также металлические изделия недопустимы во влажных помещениях (ванная, подвал, чердак), так как вода приводит к снижению срока эксплуатации. Антикоррозийные короба стоят дороже.

Для установки короба металлического требуется специальный инструмент для работы по металлу – ножовка, ножницы, дрель. Не в каждом доме есть такие приспособления, а цена их достаточно высока.

Деревянный короб

Деревянный плинтус, выполняющий роль кабель-канала для проводов

Подобные изделия используются нечасто, хотя они имеют свои преимущества. К положительным моментам относятся:

• Экологичный природный материал. Он не выделяет вредных веществ, а также не вызывает сложностей при утилизации.
• Является диэлектриком и не проводит электрический ток. По этой причине в него можно укладывать проводники без изоляции. В случае повреждения изоляционного слоя человек не пострадает.
• Безопасность. Позволяется использовать даже в помещениях с проводами с обычной изоляцией.
• Эстетичный внешний вид. Деревянные короба особенно хорошо впишутся в комнату в стиле кантри.

Основные недостатки:

• Быстрый выход из строя при несоблюдении условий эксплуатации. Особенно опасно влияние влаги на древесину.
• Повышенная пожароопасность. Древесина может загореться от малейшей искры.
• Возможное короткое замыкание может стать причиной возгорания самого изделия и всего помещения.

Изделия из дерева практически не используются. Но если владелец дома решил их поставить, следует обработать короба специальными защитными средствами.

Для монтажа потребуется ножовка по дереву и дрель. Они позволят просверлить дыры в основании детали для фиксации на стену.

Пластиковые короба

Кабель-канал из пластика

Чаще всего в быту используются именно пластиковые каналы. Они имеют следующие положительные качества:

• Низкая стоимость. Связана с невысокой ценой самого материала изготовления – пластика, и простотой производственного процесса.
• Массовость производства пластмассовых изделий благодаря развитости современных технологий.
• Стойкость к негативному влиянию влаги, огня, кислот, грибков, плесени.
• Устойчив к механическим воздействиям.
• Непроводимость электрического тока.
• Возможность применения в условиях повышенной влажности.
• Простота подключения и протяжки проводов.
• Не требуется специальный инструмент.
• Широкий ассортимент цветов, благодаря чему короб может органично вписаться в цветное оформление комнаты.

Несмотря на большой выбор цветовой гаммы, следует понимать, что короб пластиковый все равно будет заметен на стене. По этой причине также заранее нужно продумать, как прокладывать пластиковые короба для электропроводки, чтобы они не испортили внешний вид помещения.

Монтаж разных видов каналов

Напольный короб

Условно каналы можно разделить на несколько групп по месту установки. Они будут иметь свои особенности.

Напольные

Эти конструкции применяются с целью защиты информационной проводки и оптоволоконных кабелей. Обеспечивают высокий уровень электробезопасности при перепланировке.

Конструкция позволяет легко добраться до поврежденных деталей в случае аварийной ситуации. Кроме того подобные кабельные каналы применяются для подведения проводников к сервисным стойкам.

Основой является сталь или алюминий. Обеспечивается высокая прочность и работа при температурах от -15°С до +60°С.

Плинтусные

Такие кабельные короба напольные имеют в своем составе несколько камер, в которые могут укладываться силовые и информационные линии отдельно друг от друга. Как понятно из названия, такие устройства рекомендуется прокладывать под плинтусом, а не по стенам.

Вывести уложенную под плинтус электропроводку можно в любой удобной пользователю точке. Важным визуальным преимуществом является окраска таких коробов. Обычно их делают под дерево, благодаря чему их сложно отличить от обычного деревянного плинтуса.

Угловые

Использование углового кабель-канала

Подобные изделия являются дополнительными к потолочным и плинтусным коробам. Имеют размеры сечения от 10 мм до 300 мм и выше. Позволяют проводить несколько кабелей одновременно. По форме бывают прямые и округлые.

Настенные

Для прокладки проводников по стенам используются короба, выполненные из ПВХ материала. Для их установки не требуются специальные знания и навыки, также они имеют небольшой вес. Могут крепиться как на специальные фиксаторы, так и на клеевую основу.

Парапетные

Парапетный кабель-канал под розетки и выключатели

Пластиковые короба для проводки имеют внешние, плоские и внутренние углы, позволяющие максимально быстро и аккуратно произвести монтаж. Продаются длиной около 2 метров. Диапазон рабочих температур составляет от -32°С до +90°С. Монтировать рекомендуется при температурах от -15°С до +60°С.

Гибкие

Рулонные или гибкие соединительные коробки имеют форму прямоугольника. К боковым стенкам прикрепляется двухсторонний скотч для быстрой и качественной установки. Также есть отверстия, позволяющие выполнить крепление саморезами к поверхности. В качестве материала короба используется мгновенно затухающий ПВЗ с повышенной прочностью.

Имеет широкое цветовое разнообразие. Минимальный размер составляет 7х12 мм, максимальный 18х33.

Критерии выбора каналов

Виды соединений кабель-каналов

Для правильного выбора короба электрического для электропроводки нужно учитывать ряд факторов.

• Размеры приспособления. Провод должен без трудностей умещаться в канал, но при этом не должно оставаться большое количество места. Также заранее нужно продумать, сколько кабелей будет помещено в один канал.
• Материал короба. Определяется местом установки, климатическими условиями, финансовыми возможностями покупателя.
• Короба для электропроводки имеют определенную длину. Рекомендуется их брать с небольшим запасом.
• В случае укладки кабелей в доме рекомендуется брать легкие короба из пластика или металла, подходящие под дизайн помещения.
• Обязательно потребуется приобрести дополнительную фурнитуру (фиксаторы, соединительные элементы). Она позволит надежно закрепить короб на поверхности.
• Все крепежные детали и заглушки для расключения должны быть на месте. Важно проверить, открывается ли короб для кабеля руками. Мастер не должен прилагать больших усилий, чтобы снять верхнюю часть.
• Внешний вид должен подходить под цвета комнаты, розеток, выключателей.

Не следует открывать электромонтажные кабель-каналы острыми предметами, такими как нож или отвертка. Они могут поцарапать короба, даже если они металлические. Также может быть поврежден сам кабель и его изоляция.

Способы крепления на стену

Жидкие гвозди можно использовать как временный способ крепления

Правильность фиксации также оказывает влияние на продолжительность работы изделия. Есть несколько способов закрепления кабель-канала на стене:

• Саморезы. Заранее просчитывается шаг укладки, который зависит от нагрузки на короб, числа проводов, размеров поперечного сечения. Средний шаг составляет 50 сантиметров. Если стена имеет неровную поверхность, шаг нужно уменьшить, чтобы визуально скрыть зазоры и дефекты стены. Не нужно брать длинные саморезы, достаточно изделия длиной 40 мм. Применение – деревянные и гипсокартонные стены.
• Дюбель-гвозди. Обычно применяются для монтажа на бетонной и кирпичной поверхности. На основании кабельного короба следует проделать отверстия через каждые 50 см диаметром 6 мм. Канал следует приложить к стене и с помощью карандаша поместить места, где будет совершено крепление. В этих местах нужно просверлить отверстия, затем прикладывается короб и вбиваются дюбель-гвозди.
• Клопы. Это специальные монтажные фиксаторы, которые применяются для крепления на металл толщиной до 2 мм или на алюминиевые профили.
• Жидкие гвозди. Применяются, когда вышеописанные способы использовать невозможно. Пример – плитка в ванной, металлическая гладкая поверхность. Имеет слабую надежность, поэтому используется как временный способ крепления.

Выбор лучшего метода зависит от материала стен.

Рекомендации по монтажу

Схемы соединения кабель-каналов

Соблюдение инструкции по монтажу является обязательным пунктом при проведении работ. Есть ряд советов и рекомендаций, которые помогут облегчить установку и сделать ее более надежной.

• Стена перед установкой короба должна быть выровнена. В ином случае надежное крепление короба не получится осуществить.
• Если нужно соединить кабель-каналы в углах или сделать разветвления, нужно делать надрез под углом 45°.
• Разрешено крепление каналов в вертикальной и горизонтальной плоскости без пересечений. Иные способы прокладки запрещены.
• Перед тем как закрепить конструкцию, нужно сделать разметку поверхности с помощью карандаша.
• Укладка кабель-каналов начинается с углов. Далее прокладываются сами линии.

Эти несложные советы помогут мастеру в создании качественной и надежной электропроводки в коробах.

Прокладка электрического кабеля в коробе: инструкция

Способ прокладки электрических проводов в пластиковых коробах требует меньше усилий, обеспечивая свободный доступ к проводке при необходимости. Без лишних проблем можно изменить конфигурацию разведения проводов и устранить неисправности.

Короба предназначены для открытого способа укладки проводов. Многообразие видов, форм и цветов каналов позволяют выполнить работы эстетично и быстро, не нарушив общий вид помещения.

Выбираем короб

Для начала необходимо определить размеры канала, для того, чтобы провода свободно размещались внутри него. Лучше выбрать короб сразу с запасом, так вы обеспечите себе возможность добавить провода при необходимости.

Критерии:

1. На потолке гармонично смотрятся широкие и плоские кабель-каналы, а для стены больше подойдут узкие профили.
2. Подсчет необходимого количества коробов. В продаже есть только стандартные размеры (2 м), которые не режут при продаже. При покупке учтите, что во время работ возможны повреждения пластикового канала либо ошибки при подсчете его длины, поэтому нелишним будет запас 20% к общей длине.
3. Цветовую гамму выбирают в зависимости от предпочтений и дизайна помещения.


4. Некоторые производители уделяют значение производству сопутствующей фурнитуры (заглушки, уголки, тройники и т. п.). Работать с таким коробом проще и результат выглядит более эстетично и аккуратно.
5. При выборе осмотрите края кабель-канала. Они должны быть ровными и гладкими, замки хорошо защелкиваться и плотно прилегать к профилю. Крепко держать всю конструкцию и не открываться при первом нажатии на крышку, в противном случае вы получите хлипкую конструкцию, которая неспособна будет выдерживать весовые нагрузки от пролегающих проводов.
6. Подберите по цвету распаечные коробки для наружного проведения кабеля одновременно с покупкой коробов. Так легче «попасть» в цветовую гамму.




Подготовительные работы и монтаж

Полезно: Короба изготавливают из металла (сталь, алюминий) или пластика. Работы по их крепежу будут различаться некоторыми нюансами.

Перед креплением коробов оцените состояние потолка и стен, где вы планируете разместить будущую конструкцию. От того насколько прямые и ровные поверхности будет зависеть результат.

Вам потребуется инструмент для разрезания короба. Единого мнения нет, каждый использует то, чем ему удобнее работать: полотном по металлу, строительным ножом, болгаркой.

Внимание! При работе с болгаркой не забывайте о мерах предосторожности и защиты дыхательных путей респиратором.

Кабельные короба из металла

Универсальность этого вида кабель-канала заключена в самом материале, который позволяет устанавливать его вне помещений. Он не подвержен влиянию низких температур, долговечен. Кроме того, обеспечивает пожарную безопасность.

Разновидности металлических коробов:

• Простые без отверстий (глухие).
• Перфорированные.
• Тройниковые. Используются при монтаже ответвлений.
• Угловые (для изменения направления кабеля).

Способы укладки:

1. Рядный. Расстояние между кабелями не менее 5 мм.
2. Пучком или пакетом. Должен соблюдаться 20 мм зазор. Причем количество кабелей в пучке не должно быть больше 12 штук, а его диаметр превышать 10 см.

Горизонтальная укладка кабелей в коробе требует увязывать их через каждые 4,5 м. На прямолинейных участках можно обойтись без этого. При вертикальном монтаже увязывают кабели через 1 м.

Работы проводить при температуре ниже — 40° C воспрещается! От -40° C до -15° C кабели перед укладкой в короба надо предварительно прогреть.

При укладке проводов надо оставлять небольшой запас длины, чтобы компенсировать температурные перепады и возможные смещения почвы.

Внимание! Запас кабеля может быть только прямолинейным. Закрутка кольцами или витками противоречит технике безопасности!

Для крепежа используют шурупы и дюбеля. Выбор будет зависеть от материала основания для короба.

Пластиковые кабель-короба

Для изготовления профиля применяют самозатухающий ПВХ, который повышает уровень пожарной безопасности. Пластик удешевляет стоимость готового изделия и облегчает работу при монтаже.

Виды пластиковых коробов:

• Настенный.
• Половой.
• Плинтус.

В большинстве своем изготовлены кабель-короба с одним или двумя желобами. Многосекционные позволят удобно и компактно разложить провода различного назначения.

Применять ПВХ короба можно только для внутренних работ. Они подвержены сильному температурному влиянию.

Особенности монтажа:

• Делайте минимальное количество соединений проводов.
• Закрепляйте провода внутри короба, дополнительно фиксируйте в местах изменения направления.
• Короб можно заполнять кабелем не более чем на 50%.
• Не забывайте делать запас для компенсации температурного воздействия.

Важные детали

При монтажных работах следует предотвратить деформацию короба, поэтому учитывайте:

1. Вес кабеля.
2. Механическое напряжение, возникающее из-за перепадов температуры.
3. Магнитные воздействия.

Установка кабель-коробов должна исключать накапливание влаги внутри конструкции.

Грамотное и последовательное выполнение монтажа обеспечит комфорт и удобство в помещении и за его пределами.

Огнестойкий кабельный короб ОгнеВент®-К (90 мин,180 мин)

Огневент^®-К представляет собой огнестойкий кабельный короб, изготовленный из огнезащитных панелей. Короб поставляется отдельными секциями состоящими из боковин, днища и крышки.

Предел огнестойкости и толщина покрытия

Предел огнестойкости	Толщина стенки, мм
180 мин	62

Применение

---

Огневент^®-К используется для защиты кабеля от огня, высокой температуры и механического воздействия.  Используется при прокладке кабельных линий систем противопожарной защиты, незаменим при строительстве высотных зданий.

Технологичность монтажа

---

Огнестойкие кабельные короба поставляются отдельными уже готовыми элементами (боковины, низ, крышка) и собираются на площадке.

Универсальность

---

ОгнеВент ^®-К изготавливается любых размеров по желанию заказчика. Допускает неоднократный монтаж/ демонтаж короба, что необходимо для проведения ревизии.

Долговечность

---

Срок службы кабельного короба не менее 20 лет.

Оборудование и инструменты Для монтажа кабельного короба вам потребуются саморезы и ручные или электрические столярные инструменты (шуруповерт, строительный нож, ножовка, шпатель т.д.).

Монтаж

Огнестойкие кабельные короба ОгнеВент^®-К крепятся к несущим конструкциям (потолку) при помощи шпилек и монтажных пластин.

На монтажные пластины укладывают днище короба, затем к днищу при помощи саморезов прикрепляют боковины.

Все стыки кабельного короба промазываются огнезащитным составом ПВК – 2002.

Для вентиляции кабельной трассы на расстоянии не менее 20 м должны быть установлены вентиляционные решетки.

Короба с проложенными кабелями закрываются крышками, которые необходимо закрепить при помощи самонарезных винтов.

Более подробное описание работ вы найдете в Технологическом регламенте.

Пластиковые кабельные короба | Каталог АСКО-УКРЕМ | Оборудование

Страница 53 из 61

Кабельные короба с перегородками обеспечивают при монтаже раздельную прокладку кабелей различного назначения, оптимально подходят для построения развивающихся или требующих периодической модернизации электрических сетей.

ПЛАСТИКОВЫЕ КОРОБА
Кабельные короба (кабель-каналы)
Пластиковые кабельные короба (кабель-каналы) предназначены для удобства прокладки электрических сетей (силовых и сигнальных) внутри помещений.
При монтаже элементы кабельного канала крепятся к основанию с помощью винтов (саморезов) стыкуются между собой посредством пластиковых угловых соединителей.
Материал:    ПВХ, не поддерживающий горение.
Степень защиты: IP44.
Температура: монтажа – 5°С … + 60°С, плавления + 950°С.

А, мм	В, мм	Длина, м	Кол-во в упак., шт	Примечание
12	12		50
15	10		50
16	16		25
20	10		30
25	16		25
25	25		15
40	16		15
40	25		10
40	40	2	4
50	16		15
50	25		10	одна пререгородка
60	40		4
60	60		4
70	20		10
80	40		2
80	60		2
100	40		2
100	50		2	две перегородки
100	60		2

Аксессуары к кабельным коробам
Предназначены для удобства плотного и эстетичного соединения между собой пластикового короба. Характеристики и габаритные размеры соответствуют размерам пластиковых кабельных коробов.

ИЛ Системы укладки кабеля и аксессуары к ним

Электрические розеточные коробки и крышки

Электрические коробки

Электрические коробки используются для закрытия соединений для ряда приложений, таких как переключатели, приспособления и электрические розетки, и защиты их от внешних повреждений, взлома и других факторов, которые могут повлиять на их работу. Доступно множество моделей электрических коробок, некоторые из которых специально разработаны для подключения внутри или вне помещений.

Местные строительные нормы и правила и Национальный электротехнический кодекс (NEC) требуют использования определенных типов электрических коробок в определенных приложениях, в то время как отраслевые правила могут требовать от предприятий использовать и другие варианты для коммерческих приложений.

Источник изображения: digikey.com

Использование электрических коробок

Электрические коробки можно устанавливать на поверхности стен, за стенами и в нишах или даже на потолке. Такая гибкость установки делает их невероятно полезными для множества различных приложений, например:

• Сращивание или соединение проводов в электрических цепях и проводке.
• Корпус разъемов для электроприборов, осветительных приборов и т. П. И монтаж их на стенах или потолках для облегчения доступа.
Электрические коробки
• с соответствующими номинальными характеристиками, установленными и закрепленными скобами могут использоваться для размещения и монтажа потолочных вентиляторов и их соединений.
Электрические коробки
• доступны из различных материалов и размеров для различных применений, которые могут защитить проводку, схемы и от поражения электрическим током.
• Они обеспечивают легкий доступ к схемам и компонентам для ремонта и обслуживания.
• Провода под напряжением также могут быть заземлены для дополнительной защиты и предотвращения коротких замыканий.
• Они доступны в металлическом, пластиковом и синтетическом корпусе и могут быть подключены с использованием металлической проволоки и кабелепровода, а также неметаллических кабелей.

Типы электрических ящиков Электрические коробки

бывают самых разных конфигураций, каждая из которых предназначена для конкретного использования. К ним относятся:

Распределительная коробка – Распределительные коробки никогда не используются для соединения корпуса переключателя, приспособлений или розеток, только провода, соединенные друг с другом.Эти электрические коробки позволяют безопасно разделять цепи и создавать ответвления в разных направлениях.

Handy Box – В тех случаях, когда установка электрических коробок за стенами или в нишах невозможна, можно использовать удобные коробки для размещения розеток и выключателей света. Их можно установить прямо на поверхность стены без каких-либо серьезных изменений.

Outdoor Box – Наружные коробки доступны в виде неметаллических и металлических блоков и предназначены для большинства наружных применений.Обычно они включают в себя функции, которые защищают проводку и схемы от элементов, такие как герметичные швы, прокладки и водонепроницаемые крышки.

Old-Work Box – Старые рабочие коробки, также называемые коробками для переделки, имеют встроенные зажимы, чтобы их можно было прикрепить к существующему гипсокартону. Они идеально подходят для установки после того, как гипсокартон уже повешен.

Коробка для новых работ – Коробки для новых работ устанавливаются путем крепления их непосредственно к балкам или стойкам. Эти электрические коробки предназначены для установки при новом строительстве с использованием стержневой подвески.

Металлический ящик – Металлический ящик обладает некоторыми уникальными характеристиками, поэтому местные строительные нормы и правила во многих местах требуют их использования вместо ПВХ или пластика. Обычно они намного более прочные и работают намного дольше.

Коробка из ПВХ или пластика – Коробка из ПВХ или пластика – это простое в установке и недорогое решение для размещения электрических коробок за гипсокартоном как в старых, так и в новых рабочих ситуациях.

Квадратный ящик – Квадратный ящик изготовлен из оцинкованного металла и может использоваться в новом строительстве.Они принимают проводку от двух устройств.

Стандартная прямоугольная коробка – Стандартные прямоугольные коробки являются наиболее распространенным типом электрических коробок. В них можно разместить только одну розетку, розетку или выключатель.

Круглая или восьмиугольная коробка – Эти электрические коробки предназначены для установки на потолке и могут вместить только легкие предохранительные устройства и приспособления, такие как небольшие осветительные приборы и датчики CO2 / дыма.

Потолочный ящик – Потолочный ящик используется для размещения более тяжелых устройств и приспособлений, таких как люстры или потолочные вентиляторы.Перед установкой его следует убедиться, что он рассчитан на то, чтобы выдерживать как минимум необходимую нагрузку.

Аксессуары для электрических коробок

Существует широкий спектр аксессуаров и фитингов, предназначенных для использования вместе с электрическими коробками. Они могут улучшить различные возможности, такие как безопасность, гибкость и эстетика:

Крышки для коробок – После установки электрической коробки и подключения проводки от устройств необходимо использовать соответствующую крышку.Пластина коробки – это в основном плоская пластина, которая может быть установлена ​​на коробке с помощью винтов, и доступны различные варианты:

• Внутренние розеточные коробки и выключатели света могут быть закрыты простыми или декоративными крышками.
• Наружные ящики требуют водонепроницаемых крышек или используемых крышек для емкостей. Они обеспечивают доступ к розетке, при этом полностью закрывая ее.
• Простые крышки коробок могут использоваться для защиты проводки от элементов и случайного контакта, при этом обеспечивая доступ для ремонта и обслуживания.

Скобы и балочные ангары – Светильники и другие устройства могут быть установлены между балками с помощью скоб и балочных ангаров, поэтому их можно относительно легко установить в разных местах.

Удлинительные кольца – Если электрическая коробка должна вмещать несколько проводов, можно использовать удлинительное кольцо, чтобы увеличить общую глубину и предоставить больше места для проводки.

Коробки с регулируемой глубиной –
Эти коробки можно отрегулировать для точной установки электрических коробок заподлицо с поверхностью стены, независимо от фактической глубины материала стены.

Свяжитесь с нами

Если у вас есть какие-либо вопросы, свяжитесь с нами по телефону, факсу, электронной почте или заполнив нашу онлайн-форму.

Свяжитесь с нами

Электротехника

В статье « Фитинги и опоры кабелепровода » я объяснил следующие моменты:

• Типы фитингов и опор кабелепровода,
• Примечания по поддержке кабелепровода.

Сегодня я объясню Типы электрических коробок следующим образом.

Для получения дополнительной информации вы можете просмотреть следующие статьи этого же курса:

1- Функции электрооборудования Ящики В любой установке электрические коробки используются для выполнения следующих требований: Электрические коробки закрывают проводное соединение или кабельные сращивания. Щит электрических коробок деревянные элементы каркаса зданий или другие прилегающие легковоспламеняющиеся предметы электрические искры в случае неисправности проводки. Электрические коробки также защищают людей от случайного поражения электрическим током и сохраняют влагу и пыль нет проводных соединений или стыков.

2- Материалы электрических коробок Большинство электрических коробок изготавливаются из следующих материалов: Листовая сталь и окрашенная или оцинковка, Чугун, Алюминий, ПВХ или Прозрачный поликарбонат.

3- Где находится электрическая коробка требуется в системе электропроводки? Раздел 300.15 NEC содержит особые требования для случаев, когда требуется коробка или корпус кабелепровода. система проводки. Как видно, есть общее утверждение с несколькими исключения. Коробка или корпус из кабелепровода, соответствующий Статье 314, требуется для быть установлен в каждой точке соединения сращивания проводов, розетке, точке переключения, точка соединения или точка отрыва для подключения кабелепровода, электрического металлические трубки, поверхностные дорожки качения или другие дорожки качения.Коробка обязательна установлен в каждой точке соединения сращивания проводов, розетке, точке переключения, точка соединения или точка отвода для подключения кабеля типа MC, кабель с минеральной изоляцией, в металлической оболочке или другие кабели. Коробка должна быть установлен в точке соединения между любой такой кабельной системой и кабельным каналом. система. Ящики следует устанавливать только при необходимости. Слишком много коробок приведет к такому сращиванию проводов, что вероятность возникновения проблем из-за неправильно сращенных проводов возрастет.

4- Общие Правила для ящиков Все коробки должны быть достаточно большими обеспечить достаточно свободного места для всех проводников, которые будут закрыты внутри них, чтобы предотвратить переполнение и возможное физическое повреждение, когда устройства или стыки установлены или завершены. Ни в одной коробке не разрешается иметь внутренняя глубина менее 1/2 дюйма.Коробка, предназначенная для установки заподлицо устройства должны иметь внутреннюю глубину не менее 15/16 дюйма. В завершенных установках каждая Коробка обязательно должна иметь крышку, лицевую панель или навес для крепления. Металлические крышки, используемые с Неметаллические коробки необходимо заземлить. Ящики с подставками требуется в вертикальных кабельных каналах, где вес кабеля может чрезмерная нагрузка на клеммы проводов.Эти опорные коробки для кабелепроводов часто встречается в многоэтажных зданиях, где используются тяжелые фидерные проводники. Коробки доступны с различное количество заглушек (KOs) или pryouts (POs) для размещения различное расположение рычагов переключателей, ручек управления, розеток, или другие устройства. Потому что так много разных производители предлагают эти электрические коробки, читателю рекомендуется проконсультироваться последние каталоги производителей для получения более подробной информации, чем можно здесь.

5- Монтаж электрических коробок Любой тип коробки должен быть установлен заподлицо в стене или потолке из дерева или другого горючего материала. В этом Таким образом, материал, который будет гореть, хранится подальше от проводов в случае дуги или искры в коробке. Если коробка установлена ​​в стене или потолке из материала, не горит, коробка может быть утоплена до 1/4 дюйма. Не менее 6 дюймов проводника необходимо оставить у розетки или распределительной коробки для подключения приборов или устройств.Этот измерение производится от точки выхода проводника из кабелепровод или оболочка кабеля. Если проем коробки меньше восьми дюймов в При любом размере каждый проводник должен выходить на 3 дюйма за пределы отверстия.

6- Типы электрических коробок Есть много типов ящиков, используемых в монтаж кабелепровода. Приложение и условия площадки определяют тип используемой коробки.Электрические коробки могут делиться на: Коробки розеточные, Ящики для приборов, Коробки тягово-соединительные. Ниже приводится список наиболее распространенных коробки и краткое описание их предполагаемого использования. Первое: распределительные коробки Розетки с правильной фурнитурой быть установлен в следующих местах: Каждая точка соединения проводов, Каждая розетка, точка переключения или соединение точка, Каждая точка подключения для подключения кабелепровод и другие дорожки качения, Переходы от кабелепровода к открытым кабелям. Широкий выбор стандартных металлических и неметаллических электрические или розеточные коробки доступны для установки выключателей и розетки, соединяющие осветительные приборы и защитные стыки. Только обсуждаются и проиллюстрированы наиболее часто используемые коробки и их особенности в этом курсе. Тип кожухов, используемых в качестве розеток и ящики для устройств для поддержки, ограждения и фиксации электропроводки, например, выключатели, розетки или другое оборудование на одной вилке или ремне доступны в различных размерах и формах.Эти корпуса можно использовать в одном, два, три и более типов банд. 6,1 Коробки розеточные прямоугольные прямоугольный розетки предназначен для установки одиночного выключателя или дуплексной розетки. Также называется устройством коробки, они обычно монтируются вертикально в стенах, прикрепляя их к стенным стойкам в новое строительство. прямоугольный розетки могут быть собраны вместе с соответствующими коробками, чтобы получить одну коробку с двумя громкость.После удаления противоположных съемных сторон каждой коробки они скреплены винтами, образуя единый жесткий блок. Коробки с гангстерами могут два переключателя или две дуплексные розетки с соответствующей проводкой. 6,2 Восьмиугольные розеточные коробки Восьмиугольник, часто называемый «Коробка для светильников», соединяет светильники. В восьмиугольных коробках есть защитные крышки. проводники, когда коробка используется как распределительная коробка. В таблице 314-16 (a) перечислены размеры коробок с устройствами или без них, но можно использовать только провода от №14 до №6. использовал.Доступны восьмиугольные коробки разных размеров для размещения кабеля. зажимы, фитинги и устройства (выключатели или розетки). Эти коробки обычно измеряются по диагонали, где их фактические размеры составляют 4 дюйма, но у них номинал 4 дюйма. размеры при измерении между их плоскими стороны. Их можно прикрепить к потолочным балкам или стойкам с помощью гвоздей или шурупов, или может поддерживаться телескопическими металлическими скобами, которые проходят между смежные балки.Эти коробки часто используются для крепления светильников, если в ящике, на крышке ящика или на поперечных ремнях есть шпильки или засосы. Ящики для опорных осветительных приборов и Лопастные потолочные вентиляторы бывают круглого и восьмиугольного типа. Обычно коробки с устройствами не принимаются для крепления или поддержки осветительных приборов. Одна из причин в том, что Коробки для устройств имеют от 6 до 32 отверстий под винты, а коробки круглой или восьмиугольной формы имеют 8-32 отверстия для винтов с резьбой, чтобы выдержать вес осветительного прибора. 6,3 Ящики для потолочных панелей круглые Круглый потолочные поддоны с диаметры 3,25 дюйма применяются аналогично восьмиугольным коробкам. потому что они могут быть установлены на стенах или потолках для поддержки осветительных приборов. Круглые коробки глубиной 0,5 дюйма имеют объем 4 дюйма. 3 , и те, которые имеют глубину 0,75 дюйма, имеют объем 5,5 дюйма. 3 . Выбор внутренних кабельных зажимов предлагается с этими коробками, и они могут принимать круглые крышки, подходящие как для круглых, так и для восьмиугольных коробок. Размер квадратной коробки четыре дюймов на четыре дюйма. Они есть достаточно большой, чтобы разместить два переключателя или две дуплексные розетки в одной коробке или защитить кабельные сращивания. Это включает переключатели, термостаты, таймеры и розетки. У них больше кубический дюйм объема, чем восьмиугольные коробки, и позволяет размещать больше проводников. установлены. У них также есть аксессуары, такие как гипсовые (грязевые) кольца для крепления приспособления или устройства. Он также функционирует как распределительная коробка или тяговая коробка. Если используется квадратный металлический ящик, он может быть используется для поддержки приспособления или устройства, в зависимости от типа поднятого крышка б / у. Эти покрытия часто называют «гипсовыми» или «грязевыми» кольцами. Квадратные коробки также обычно устанавливаются вертикально в стены, прибивая их к стойкам во время оригинального строительство. Для этих ящиков доступен широкий выбор крышек, с различными вырезами для доступа к переключателям на ремнях или к откройте оба выхода двойных розеток на ремне.Одиночные переключатели или дуплексные розетки могут быть установлены в эти коробки, если крышка адаптера с центрально расположенным вырезом. Монтажный ящик или розетка на поверхности. Его часто называют «Удобная коробка». В служебном ящике переключатели, розетки, термостаты или кнопочные блоки. Коробка имеет глубину минимум 1,5 дюйма. Коробки должны соответствовать минимальной емкости в кубических дюймах на количество проводов на Таблица 314-16 (a) и Таблица 314-16 (b) Статьи 314 в NEC.Подсоедините кабелепровод к любому выбивному отверстию. дырочки в коробке. Этот тип ящика используется для выставленных работ. 6.6 Коробка для кабельного ввода Коробка для устройства кабелепровода устанавливается в гипсокартон. Боковые стороны можно снять, чтобы увеличить прикрепляя еще одну коробку. Это называется “группировка ящиков”. Коробка для устройства кабелепровода устанавливается в офисах и домах для выключателей и сосуды. Кладочная коробка представляет собой специальное водоводное устройство. коробки.Кладочная коробка устанавливается в бетонные блоки и кирпичные стены. Каменная коробка доступна в различных размерах. не увеличивается. Всепогодный бокс – это специальные коробки для кабелепроводов, которые используются снаружи и во влажных помещениях. или влажные участки. Всепогодный бокс изготовлен из тяжелого литого металла и имеет резьбовую втулку для подсоединения к трубопроводу.

В следующей статье я объясню Другие типы электрических коробок .Пожалуйста, продолжайте следить.

Электрические коробки и крышки | Атмосферостойкие и стандартные электрические коробки и крышки

1 групповой выключатель / прокладка розетки		Распределительная коробка Thomas & Betts B118A, 1 группа, 18 куб. Дюймов, 3-3 / 4 дюйма Д X 2-1 / 4 дюйма Ш X 2-7		2-х контактный выключатель / прокладка розетки
Thomas & Betts B122A-UPC Настенный бокс, 1 банда, 22.5 куб. Дюймов, 3-3 / 4 дюйма Д X 2-1 / 4 дюйма Ш X		Всепогодные чехлы One Gang – серый вертикальный пустой		Всепогодные чехлы One Gang – вертикальная пустая бронза
Заглушка Hubbell 860 с приподнятой крышкой для служебного ящика, 4-3 / 16 дюйма Д X 2-5 / 16 дюйма Ш X 1/8 дюйма Т		Крышка служебного ящика Hubbell 865, длина 4-3 / 16 дюймов x ширина 2-5 / 16 дюймов x 0.219 в T, серый, Ste		Крышка для служебного ящика Hubbell 864, длина 4-3 / 16 дюймов x ширина 2-5 / 16 дюймов x 1/8 дюйма, серебристая мета
Квадратная плоская заглушка для электрической коробки Hubbell 8752, 4 дюйма Д x 4 дюйма Ш x 0.063 в		Carlon HB1DP Handy Box Cover, 4,3 дюйма Д X 2,38 дюйма X 1/4 дюйма Т, серый, поликарбона		Плоская заглушка для восьмиугольной коробки Hubbell 722, длина 4 x 4 дюйма x 0,063 дюйма
Thomas & Betts Bh222A-UPC Розеточная коробка, 1 бандаж, 22 у.е., 3-7 / 8 дюймов L X 2-3 / 8 дюймов W		Крышка служебного ящика Hubbell 861, длина 4-3 / 16 дюймов x ширина 2-5 / 16 дюймов x ширина 1/8 дюйма, серый, стальной		Распределительная коробка 3 “X2”, съемная с зажимами
Hubbell 8660 Utility Box, 1 группа, 13 куб. Дюймов, 4 дюйма (длина) x 2 дюйма (ширина) x 1-7 / 8 дюймов (глубина)		Крышка для служебного ящика Hubbell 863, длина 4-3 / 16 дюймов x ширина 2-5 / 16 дюймов x 0.03 в T, серый, стильный		Распределительная коробка 3 “X2”, съемная с длинным кронштейном и зажимами
Распределительная коробка 3 “X2” с кронштейном TS и зажимами		КОРОБКА ВЫХОДНАЯ ПВХ 1GNG OLDWK WALL		Комбинированный потолочный бокс Thomas & Betts B520A-UPC, 1 секция, 20 у.е., 4 дюйма Д X 4 дюйма Ш X
4-дюймовые круглые водонепроницаемые крышки – одно отверстие 1/2 дюйма, белые		4-дюймовые круглые атмосферостойкие крышки – одно отверстие 1/2 “бронза		Hubbell 8772 Квадратная приподнятая крышка отсека для устройств, 4 дюйма Д X 4 дюйма Ш X 1/2 дюйма T, серая, S
Распределительная коробка 3 “X2”, выдвижная		Распределительная коробка 3 “X2”, открытая с кабельными зажимами в неметаллической оболочке		Carlon E460R-CAR Пустая круглая крышка выходной коробки, диаметр 4 дюйма, синий ПВХ
Крышки для защиты от атмосферных воздействий One Gang – прямоугольный патрон с одним отверстием 1/2 “, серый		Всепогодные кожухи One Gang – прямоугольный патрон с одним отверстием 1/2 “, белый		Крышки для защиты от атмосферных воздействий One Gang – прямоугольный патрон с одним отверстием 1/2 дюйма, бронза
Выходная коробка Hubbell 8192, 1 группа, 21 куб. Дюйм, 4 дюйма Д X 4 дюйма Ш X 1-1 / 2 дюйма		Carlon A410R-CAR Квадратная неметаллическая крышка распределительной коробки, 4 дюйма X 4 дюйма X 1/2		Carlon A400R-CAR Квадратная заглушка для электрической коробки, 4 дюйма L, синий ПВХ
4-дюймовые круглые всепогодные крышки – три отверстия 1/2 “бронза		4-дюймовые круглые водонепроницаемые крышки – три отверстия 1/2 дюйма, серые		4-дюймовые круглые водонепроницаемые крышки – три отверстия 1/2 дюйма, белые
Всепогодные кожухи One Gang – прямоугольный патрон с тремя отверстиями, 1/2 дюйма, серый		Всепогодные кожухи One Gang – прямоугольный патрон с тремя отверстиями 1/2 “, белый		Распределительная коробка Carlon B118B-UPC, 1 группа, 18 куб. Дюймов x 3-3 / 4 дюйма x 2-1 / 4 дюйма x 2-15 / 1
Двухсторонние всепогодные крышки – заглушка, белая		Двухслойные водонепроницаемые крышки – заглушка из бронзы		Hubbell 127 Octagon Box, 1 банда, 15.5 куб. Дюймов, 4 дюйма Д X 4 дюйма Ш X 1-1 / 2 дюйма
КОРОБКА OCT 4IN 1-1 / 2EEP 1 / 2KO		Электрическая коробка Carlon B1EXT-CRD, 1 группа		Выходная коробка Raco 8190, 1 бандаж, 21 куб. Дюйм, диаметр 4 x 1-1 / 2 дюйма
Carlon A471RR Удлинитель потолочного ящика для круглых труб с круглой крышкой, ПВХ, синий		Потолочная розетка Raco 8189, 1 секция, 21 куб. Дюйм x 4 дюйма x 4 дюйма x 1-1 / 2 дюйма		Плоская крышка электрического блока Hubbell 731 Octagon, 4 дюйма Д x 4 дюйма Ш x 0.063 в Т, Гра
Всепогодные ящики – одна группа 18.Объем 3 кубических дюйма – 3 выпускных отверстия 1/2 дюйма Gra		Заглушки для отверстий 1/2 “серые		Заглушки 1/2 “белые
Заглушки отверстий 1/2 “бронза		Hubbell 8778 Квадратная приподнятая крышка корпуса устройства, 4 дюйма Д X 4 дюйма Ш X 1/2 дюйма T, серый, S		Монтажные проушины серые
Внутренняя прокладка патрона		Всепогодные чехлы на одну группу – 1 крышка тумблера		Hubbell 907C Квадратная открытая рабочая крышка, 4 дюйма Д X 4 дюйма X 1/2 дюйма Т, серый, стальной
Сварная служебная коробка Hubbell 8670, 1 бандаж, 16.5 куб. Дюймов, 4 дюйма Д X 2 дюйма Ш X 2-1 / 8 дюйма		Универсальные всепогодные чехлы, 1 шт.		Заглушки 3/4 “серые

Всепогодные крышки коробок

1 групповой выключатель / прокладка розетки Наша цена: $ 0.32		2-х контактный выключатель / прокладка розетки Наша цена: 0,64 $		Всепогодные чехлы One Gang – серый вертикальный пустой Наша цена: 0,96 $
1 групповой выключатель / прокладка розетки		2-х контактный выключатель / прокладка розетки		Всепогодные чехлы One Gang – серый вертикальный пустой
Всепогодные чехлы One Gang – вертикальная пустая бронза Наша цена: 1 $.04		4-дюймовые круглые водонепроницаемые крышки – одно отверстие 1/2 дюйма, белые Наша цена: $ 1.80		4-дюймовые круглые атмосферостойкие крышки – одно отверстие 1/2 “бронза Наша цена: $ 1.80 (1)
Всепогодные чехлы One Gang – вертикальная пустая бронза		4-дюймовые круглые водонепроницаемые крышки – одно отверстие 1/2 дюйма, белые		4-дюймовые круглые атмосферостойкие крышки – одно отверстие 1/2 “бронза
Крышки для защиты от атмосферных воздействий One Gang – прямоугольный патрон с одним отверстием 1/2 “, серый Наша цена: 1 $.91		Всепогодные кожухи One Gang – прямоугольный патрон с одним отверстием 1/2 “, белый Наша цена: 1.91 $		Крышки для защиты от атмосферных воздействий One Gang – прямоугольный патрон с одним отверстием 1/2 дюйма, бронза Наша цена: 1.91 $
Крышки для защиты от атмосферных воздействий One Gang – прямоугольный патрон с одним отверстием 1/2 “, серый		Всепогодные кожухи One Gang – прямоугольный патрон с одним отверстием 1/2 “, белый		Крышки для защиты от атмосферных воздействий One Gang – прямоугольный патрон с одним отверстием 1/2 дюйма, бронза
4-дюймовые круглые всепогодные крышки – три отверстия 1/2 “бронза Наша цена: 2 доллара.11		4-дюймовые круглые водонепроницаемые крышки – три отверстия 1/2 дюйма, серые Наша цена: 2.11 $		4-дюймовые круглые водонепроницаемые крышки – три отверстия 1/2 дюйма, белые Наша цена: 2.11 $
4-дюймовые круглые всепогодные крышки – три отверстия 1/2 “бронза		4-дюймовые круглые водонепроницаемые крышки – три отверстия 1/2 дюйма, серые		4-дюймовые круглые водонепроницаемые крышки – три отверстия 1/2 дюйма, белые
Всепогодные кожухи One Gang – прямоугольный патрон с тремя отверстиями, 1/2 дюйма, серый Наша цена: 2 доллара.11		Всепогодные кожухи One Gang – прямоугольный патрон с тремя отверстиями 1/2 “, белый Наша цена: 2.11 $		Двухсторонние всепогодные крышки – заглушка, белая Наша цена: 2,17 $
Всепогодные кожухи One Gang – прямоугольный патрон с тремя отверстиями, 1/2 дюйма, серый		Всепогодные кожухи One Gang – прямоугольный патрон с тремя отверстиями 1/2 “, белый		Двухсторонние всепогодные крышки – заглушка, белая
Двухсторонние всепогодные крышки – заглушка, бронза Наша цена: 2 доллара.17		Заглушки для отверстий 1/2 “серые Наша цена: 2,75 $		Заглушки 1/2 “белые Наша цена: 2,75 $
Двухслойные водонепроницаемые крышки – заглушка из бронзы		Заглушки для отверстий 1/2 “серые		Заглушки 1/2 “белые
Заглушки отверстий 1/2 “бронза Наша цена: 2 доллара.75		Монтажные проушины серые Наша цена: 3,03 $		Внутренняя прокладка патрона Наша цена: 3,03 $
Заглушки отверстий 1/2 “бронза		Монтажные проушины серые		Внутренняя прокладка патрона
Всепогодные чехлы на одну группу – 1 крышка тумблера Наша цена: 3 $.24		Универсальные всепогодные чехлы, 1 шт. Наша цена: 3,41 $		Заглушки 3/4 “серые Наша цена: $ 3.44
Всепогодные чехлы на одну группу – 1 крышка тумблера		Универсальные всепогодные чехлы, 1 шт.		Заглушки 3/4 “серые
Заглушки 3/4 “белые Наша цена: 3 $.44		Заглушки отверстий 3/4 “, бронза Наша цена: $ 3.44		Крышки для защиты от атмосферных воздействий One Gang – Серый вертикальный одинарный разъем Наша цена: 3,65 $
Заглушки 3/4 “белые		Заглушки отверстий 3/4 “, бронза		Крышки для защиты от атмосферных воздействий One Gang – Вертикальные одинарные розетки, серые
Крышки с защитой от атмосферных воздействий One Gang – горизонтальная двухсторонняя розетка, бронза Наша цена: 3 $.71		Крышки для защиты от атмосферных воздействий One Gang – Вертикальная одинарная розетка, белая Наша цена: 3,71 $		Крышки для защиты от атмосферных воздействий на одну группу – вертикальная одинарная розетка, бронза Наша цена: 3,71 $
Крышки с защитой от атмосферных воздействий One Gang – горизонтальная двухсторонняя розетка, бронза		Крышки для защиты от атмосферных воздействий One Gang – Вертикальная одинарная розетка, белая		Крышки для защиты от атмосферных воздействий на одну группу – вертикальная одинарная розетка из бронзы
Крышки для защиты от атмосферных воздействий One Gang – Вертикальная двойная розетка, серый цвет Наша цена: 3 $.84		Крышки для защиты от атмосферных воздействий One Gang – вертикальная двухсторонняя розетка, бронза Наша цена: 3.84 $		Всепогодные чехлы One Gang – Вертикальный GFCI / Decorator Grey Наша цена: 5,29 $
Крышки для защиты от атмосферных воздействий One Gang – Вертикальная двойная розетка, серый цвет		Крышки для защиты от атмосферных воздействий One Gang – вертикальная двухсторонняя розетка, бронза		Всепогодные чехлы One Gang – Вертикальный GFCI / Decorator Grey
Всепогодные чехлы One Gang – Вертикальный GFCI / Decorator Белый Наша цена: 5 $.29		Всепогодные чехлы One Gang – горизонтальные GFCI / Decorator Grey Наша цена: 5,53 $		Всепогодные чехлы One Gang – горизонтальный GFCI / Decorator Bronze Наша цена: 5,53 $
Всепогодные чехлы One Gang – Вертикальный GFCI / Decorator Белый		Всепогодные чехлы One Gang – горизонтальные GFCI / Decorator Grey		Всепогодные чехлы One Gang – горизонтальный GFCI / Decorator Bronze
Hubbell 5180-0 Крышка для защиты от атмосферных воздействий, 1 бандаж, 2-13 / 16 дюймов L X 4-9 / 16 дюймов W, Gr Наша цена: 5 $.76		4-дюймовые круглые водонепроницаемые коробки – пять отверстий 1/2 дюйма, белые Наша цена: 6.51 $		4-дюймовые круглые водонепроницаемые коробки – пять отверстий 1/2 дюйма из бронзы Наша цена: 6.51 $
Hubbell 5180-0 Крышка для защиты от атмосферных воздействий, 1 бандаж, 2-13 / 16 дюймов L X 4-9 / 16 дюймов W, Gr		4-дюймовые круглые водонепроницаемые коробки – пять отверстий 1/2 дюйма, белые		4-дюймовые круглые водонепроницаемые коробки – пять отверстий 1/2 дюйма из бронзы
Во время использования всепогодные чехлы 1 бандаж Наша цена: 6 $.69		Крышки для защиты от атмосферных воздействий One Gang – вертикальная розетка серого цвета Наша цена: 6,79 $		Крышки для защиты от атмосферных воздействий One Gang – вертикальная розетка серого цвета Наша цена: 6,79 $
Во время использования всепогодные чехлы 1 бандаж		Крышки для защиты от атмосферных воздействий One Gang – вертикальная розетка серого цвета		Крышки для защиты от атмосферных воздействий One Gang – вертикальная розетка серого цвета
Всепогодные крышки с одним блоком – Вертикальная сушилка / розетка Наша цена: 6 $.79		Заглушки для отверстий 1 “серые Наша цена: 7,00 $		Двухсторонние всепогодные крышки – 1 розетка GFCI и 1 дуплексная розетка серого цвета Наша цена: 7,45 $
Всепогодные крышки с одним блоком – Вертикальная сушилка / розетка		Заглушки для отверстий 1 “серые		Двухсторонние всепогодные крышки – 1 розетка GFCI и 1 дуплексная розетка серого цвета
Двухсторонние всепогодные крышки – 1 розетка GFCI и 1 дуплексная розетка белого цвета Наша цена: 7 $.45		Двухсторонние всепогодные крышки – 1 розетка GFCI и 1 дуплексная розетка, бронза Наша цена: 7,45 $		Двухсторонние всепогодные кожухи – Крышка с 2 тумблерами Наша цена: 7,48 $
Двухсторонние всепогодные крышки – 1 розетка GFCI и 1 дуплексная розетка белого цвета		Двухсторонние всепогодные крышки – 1 розетка GFCI и 1 дуплексная розетка, бронза		Двухсторонние всепогодные кожухи – Крышка с 2 тумблерами
Крышки для защиты от атмосферных воздействий на две группы – 2 одиночных розетки, серые Наша цена: 7 $.97		Защита от атмосферных воздействий при использовании на глубине 1 шт. Наша цена: 8.07 $		4-дюймовые круглые всепогодные удлинители – четыре отверстия 3/4 дюйма, серый цвет Наша цена: 8,24 $
Крышки для защиты от атмосферных воздействий на две группы – 2 одиночных розетки, серые		Защита от атмосферных воздействий при использовании на глубину 1 шт.		4-дюймовые круглые всепогодные удлинители – четыре отверстия 3/4 дюйма, серый цвет
Carlon E98TSCN-CAR Крышка для защиты от атмосферных воздействий, 1 бандаж, 3 дюйма (W), серый Наша цена: 8 $.37		Двухсторонние всепогодные крышки – 2 двойных розетки, серые Наша цена: 8,73 $		Двухсторонние всепогодные крышки – 2 двойных розетки, белые Наша цена: 8,73 $
Carlon E98TSCN-CAR Крышка для защиты от атмосферных воздействий, 1 бандаж, 3 дюйма (W), серый		Двухсторонние всепогодные крышки – 2 двойных розетки, серые		Двухсторонние всепогодные крышки – 2 двойных розетки, белые
Двухсторонние всепогодные крышки – 2 дуплексных розетки, бронза Наша цена: 8 $.73		Универсальные всепогодные чехлы, 2 группы Наша цена: 9,12 $		Hubbell 5101-6 Крышка для защиты от атмосферных воздействий, 1 бандаж, 2-13 / 16 дюймов L X 4-9 / 16 дюймов W, Вт · ч Наша цена: 9,47 $
Двухсторонние всепогодные крышки – 2 дуплексных розетки, бронза		Универсальные всепогодные чехлы, 2 группы		Hubbell 5101-6 Крышка для защиты от атмосферных воздействий, 1 бандаж, 2-13 / 16 дюймов L X 4-9 / 16 дюймов W, Вт · ч
Металл при использовании погодостойкие кожухи – литой под давлением алюминий, 1 группа, вертикальный серый Наша цена: 11 $.07		Двухсторонние всепогодные крышки – 1 одинарная розетка и 1 двойная розетка серого цвета Наша цена: 11.32 $		Во время использования всепогодные чехлы 2 группы Наша цена: 11,32 $
Металл при использовании погодостойкие кожухи – литой под давлением алюминий, 1 группа, вертикальный серый		Двухсторонние всепогодные крышки – 1 одинарная розетка и 1 двойная розетка серого цвета		Во время использования всепогодные чехлы 2 группы

Какой электрический ящик использовать – пластиковый или металлический?

Выключатели света, розетки, потолочные вентиляторы и светильники, переходы провода – это лишь некоторые из предметов, размещенных в электрических коробках.В отличие от электрические панели или панели выключателей, которые почти всегда изготавливаются из стальные, электрические коробки могут быть изготовлены из металла или пластика. В зависимости от обстоятельств того, как они будут использоваться, один материал может быть предпочтительнее другого.

Что такое электрическая коробка?

Три коробки, наиболее часто используемые в домах:

• 4-дюймовые круглые коробки для потолочных светильников, бра, дымовые извещатели и детекторы угарного газа.
• Коробки одноблочные для основных розеток и выключателей.
• Ящики с двумя секциями для двух выключателей света или дуплексной розетки магазины.

Электрические коробки – это намного больше, чем контейнеры для электромонтажа; Oни также защитите провода и кабели от повреждений, ослабления или разорваны, и все это может оставить вас без энергии или, что еще хуже, вызвать электрический огонь.

Когда использовать пластиковые распределительные коробки

ПВХ стал стандартным материалом для электрических коробок, особенно для домашних мастеров.Легкие и удобные в работе, многие из них также идут со встроенными зажимами для проводки. Хотя ПВХ может плавиться, когда перегретый, он не проводит электричество, как металл. Использовать пластиковые ящики при:

• Есть неметаллические (NM) кабели, ведущие внутрь или из коробка. Электропроводка в металлической оболочке основана на соединении с металлом. электрическая коробка для заземления и не должна использоваться в пластике коробки.
• Вы делаете работу сами. Предварительно прикрепленные гвозди для крепления коробки на заглушки упрощают установку и предустановки на коробке указать толщину полудюймового гипсокартона, что поможет избежать прибивание фасада коробки заподлицо со стеной.

Одним из недостатков пластиковых коробок является их склонность к деформации при подчеркнуто; и если их ударить достаточно сильно, они могут треснуть. И пока предварительно прикрепленные хомуты удобны, часто сложно снимите кабель после того, как он зажат.

Когда выбирать металлические коробки

Используются гораздо дольше, чем версии из ПВХ, металлические электрические коробки сверхпрочные, огнестойкие и не тают. Они предлагают высочайший уровень безопасности для электрических электромонтажные приложения.Также практически невозможно раздавить или гнуть металлическую распределительную коробку!

Если ты делаешь работу сам, можно немного больше сложно работать с металлическим ящиком. Задние и боковые выбивки потребовать дополнительных зажимов, и острые края могут быть жесткими для руки, поэтому обязательно надевайте перчатки при работе с ними.

Следует использовать металлические ящики:

• При вводе или выводе кабеля в металлической оболочке или металлического кабелепровода коробки.
• Для внутреннего применения, например, в незавершенной подвал или прихожую, где нет гипсокартона.

Можно использовать металлический ящик для проводки НМ, но особые меры предосторожности следует предпринять для обеспечения надлежащего заземления.

Всепогодные электрические коробки

При установке электрических коробок вне дома, гаража или здание, непогоды бокс, при правильном подключении, герметизирует ненастная погода, чтобы влага не попала и не замкнула связь.Когда розетка используется и есть опасность намокания, можно использовать откидную крышку, чтобы не подвергать розетку и шнуры. идет дождь.

Если вы хотите узнать больше об электрических коробках или запланировать встречу, чтобы их установил один из наших опытных к электрикам обращайтесь к Дэвиду Грею. Услуги онлайн или позвонив нам по телефону (904) 724-7211.

Электрические коробки и крышки

– Primus Cable

Электрические коробки позволяют скрыть электрическую проводку и проемы в стенах вокруг розеток.Они бывают разных типов и форм для установки на пол, стены и потолок. Мы поставляем широкий выбор продукции Arlington Industries для организации электропроводки вокруг розеток.

Установка потолочного вентилятора? У нас есть все необходимое для крепления потолочного вентилятора. Мы предлагаем круглые пластиковые паровые ящики для гипсокартона, такие как Пластиковый паровой ящик с регулируемым стальным кронштейном для вентилятора / приспособлений. Он имеет полностью регулируемые стальные кронштейны с покрытием, которые подходят для балок на расстоянии от 16 до 24 дюймов.«Они имеют встроенные фланцы и прокладки для защиты от проникновения воздуха.

Наши электрические потолочные коробки соответствуют нормам жилищного строительства и устанавливаются заподлицо с потолком, что обеспечивает чистый внешний вид. Эта электрическая коробка неметаллическая и не проводит электричество.

Мы также предлагаем электрические коробки для небольших приспособлений и устройств безопасности, таких как неметаллический CAM-BOX ™. Он идеально подходит для установки детекторов дыма или радона в стенах или потолках. Он предназначен для размещения низковольтных устройств и быстро устанавливается с помощью кольцевой пилы диаметром 4 дюйма.Это устройство выдерживает нагрузку до 50 фунтов на подвесной потолок.

Он совместим с любым расположением отверстий для камеры видеонаблюдения, так как вы просверливаете отверстия в монтажной пластине. Камеры видеонаблюдения диаметром от 4,5 до 7 дюймов можно устанавливать непосредственно на фланец коробки. Эта электрическая коробка может поворачиваться до 180 градусов в любом направлении для размещения подключенной камеры.

Переоборудование жилой или коммерческой недвижимости? Мы предоставим вам одно- и двухблочные электрические напольные коробки.Эти небольшие электрические коробки металлические с крышкой для розетки заподлицо. Они доступны с латунными или никелевыми крышками.

Для сетей домашнего кинотеатра мы предлагаем электрические коробки, специально разработанные для организации аудио / видео и силовых подключений для телевизоров. TV Box ™ 5 “x 8” из низкопрофильного пластика можно установить как горизонтально, так и вертикально, чтобы скрыть кабели позади телевизора. Эти ТВ-боксы из Арлингтона бывают разных конфигураций, от одной группы до трех.

Если у вас есть вопросы, позвоните нам или напишите нам.

Противопожарные стены и электрические коробки: строительные размеры AWCI

Robert Grupe / Март 2017

Q: Каковы требования для сохранения огнестойкости огнестойкой стены при установке электрических коробок?

A: Согласно краткому ответу, это зависит не только от размера отдельной коробки, но и от совокупного размера нескольких розеток в стене данного размера.Огнестойкость любой огнестойкой конструкции стены, которая включает гипсокартон и каркас, зависит от типа и непрерывности используемых гипсовых панелей. Также важны размер и расстояние между креплениями, которые используются для удержания панелей на месте. Если гипсовые панели прорваны в одном и том же месте с обеих сторон стены, необходимо использовать специальные противопожарные средства. Поскольку при обычной установке электрического шкафа происходит воздействие только на одну сторону перегородки, специальные противопожарные детали могут не потребоваться.Во многих случаях отдельные коробки покрыты чем-то, что может показаться «огнезащитным герметиком» или веществом типа замазки. Однако это может быть необходимо только для поддержания требуемых акустических характеристик.

Инструкции для электрических коробок можно найти в «Каталоге онлайн-сертификатов» на веб-сайте Underwriters Laboratories. В каждый дизайн UL, например UL Design U411, встроена ссылка, которая предоставляет обширную информацию, относящуюся к огнестойкой конструкции. По этой ссылке можно найти перегородки, перекрытия и потолки в сборе, а также колонны.Сама ссылка называется «См. Общую информацию о рейтингах огнестойкости – ANSI / UL 263». Когда читатель оказывается в этом месте, появляется указатель тем, который помогает ориентироваться в большом количестве доступного материала. В шестом пункте «Стены и перегородки» находится девятый раздел «Металлические электрические розеточные коробки». Это информация, относящаяся к этой детали.

Руководство распространяется на огнестойкие стены на срок до двух часов, которые являются либо конструктивными (несущими), либо ненесущими (ненесущими), а каркас состоит из деревянных или стальных шпилек.Стены с огнестойкостью более двух часов потребуют специального исследования. Для стен, рассчитанных на срок не более двух часов, первое требование состоит в том, чтобы сертифицированные электрические коробки были надежно прикреплены к стойкам. Между краем гипсокартона и самим коробом имеется максимально допустимый зазор 1/8 дюйма, плюс площадь поверхности коробки ограничена 16 квадратными дюймами. Учитывая, что в стене обычно имеется более одной розеточной коробки, существует максимально допустимая совокупная площадь нескольких коробок, которая не может превышать 100 квадратных дюймов на 100 квадратных футов перегородки.Если эта отдельная или совокупная площадь будет превышена, необходимо включить специальные защитные материалы для проемов стен. Эти устройства являются запатентованными по своей природе и по конструкции предназначены для поддержания огнестойкости узлов, когда основные требования, упомянутые выше, не могут быть выполнены.

Еще одно условие для розеток упоминалось ранее. То есть их нельзя устанавливать вплотную, иначе они создадут тепловой шунт через стену. Розеточные коробки, установленные на противоположных сторонах стены, должны быть смещены по горизонтали не менее чем на 24 дюйма.Если они будут установлены ближе друг к другу, тогда снова должны быть включены специальные защитные материалы для стеновых проемов. Немного подробнее изучив эти защитные материалы, мы отметим, что есть четыре условия, при которых следует учитывать защитные материалы для проемов стен:

• Выходные коробки на противоположных сторонах стены меньше необходимого минимума в 24 дюйма.
• Отдельные коробки имеют площадь поверхности, превышающую максимальные 16 квадратных дюймов.
• Общая площадь ящиков превышает 100 квадратных дюймов на 100 квадратных футов стены.
• Условия, при которых коробки устанавливаются на противоположных сторонах ступенчатых стенок.

Последнее требование относится к стенам типа «бегунок», где из-за двойного ряда стоек сама полость стойки не ограничена соседними стойками.

Все это означает, что при соблюдении вышеуказанных условий огнестойкость стены не нарушается просто наличием электрической коробки.Если установка соответствует одному из четырех упомянутых условий, то требуется дополнительная противопожарная защита. Как всегда, орган, обладающий юрисдикцией в отношении любого данного проекта, имеет право и обязан определять приемлемость предлагаемой установки. Важно понимать, что может быть интерпретировано и, следовательно, необходимо для рассматриваемого проекта.

Роберт Групп – директор по техническим услугам AWCI. Присылайте свои вопросы на grupe @ awci.org или позвоните ему напрямую по телефону (703) 538.
