Проводка в квартире своими руками

Комфортность жизни современного человека напрямую зависит от наличия надежного источника электрической энергии. На нее завязано практически все – освещение помещений, приготовление пищи и хранение продуктов, отопление помещений и подогрев воды, кондиционирование и вентиляция, средства коммуникации и доступа к информации, десятки других приборов и устройств, без которых уже трудно представить свое существование.

Проводка в квартире своими руками

Поставщики электроэнергии в наше время работают стабильно, без серьезных и продолжительных сбоев, и если потребитель своевременно оплачивает услуги, то он может рассчитывать на полный доступ к имеющимся «благам цивилизации». Но вот только энергоснабжающие компании гарантируют подачу напряжения до «водораздела» — до счетчика потребленной энергии. А дальше начинается зона ответственности хозяина жилья, и в его праве расположить все точки освещения и подключения к электросети в оптимальном количестве, с его точки зрения, и в удобном для пользования месте. Но как подойти к решению данного вопроса? Будет ли монтироваться проводка в квартире своими руками, или же целесообразнее все же воспользоваться услугами специалистов-электриков?

Сможет ли хозяин квартиры самостоятельно оптимально разместить и просчитать все элементы домашней электросети?

Однозначно на этот вопрос ответить невозможно. Многое зависит от подготовленности, «подкованности» квартировладельца в области физики, электротехники. Немаловажным фактором является способность к долговременному планированию, так как работы по замене проводки подразумеваются на многие годы вперед. И, в конце концов, хозяин квартиры должен иметь неплохой багаж навыков и в области общестроительных работ – без этого тоже никак не обойдется.

В прокладке проводки — немалая составляющая и общестроительных работ

Цель данной публикации – дать хозяину квартиры представление о масштабности мероприятий по прокладке домашней электрической сети, об основных принципах ее планирования, о правильном распределении нагрузок, о приемах монтажа кабельной части и электроарматурных изделий, о других важных нюансах. Будет возможность понять, стоит ли, браться за такой объем работ самостоятельно, или все же пригласить квалифицированных мастеров. С точки зрения профессионалов, без наличия практики и без допуска по электробезопасности лучше подобные работы самостоятельно не выполнять, так как существует масса нюансов, которые просто невозможно описать в масштабах одной статьи — их знание приходит с многолетним опытом. Тем не менее, знать основные принципы прокладки проводки в квартире будет полезно любому владельцу – станет возможным контролировать работу мастеров (увы, встречаются и среди них проходимцы), и для безопасной эксплуатации жилья такое понимание вопроса никогда не будет лишним.

Когда стоит заняться прокладкой новой проводки в квартире?

Тот, кто получал новую квартиру в домах, которые возводились и сдавались по старому принципу – «под ключ» (хотя, как правило, с не особо высоким качеством), знает, как, зачастую, неудобно, непродуманно там были размещены точки подключения к электросети. Да, все соответствовало старым ГОСТам, но беда в том, что эти стандарты писались тогда, когда насыщенность человеческого быта разнообразными электроприборами существенно отличалась от нынешних условий.

По мере приобретения новых приборов приходится протягивать по квартире удлинители или даже прокладывать новые линии, так как некоторым электроустановкам явно недостаточно расчетной мощности старых проводов. Тянущиеся по полам кабели – это и ощущение определенного дискомфорта, и явный минус интерьерному оформлению комнаты.

Лишние удлинители на полу никогда не красят интерьера

Мало того, при недостаточности точек подключения многие жильцы, слабо разбирающиеся в электротехнике, выполняют порой невообразимые соединения с помощью тройников, используя даже их в несколько каскадов. Увы, это прямая дорога к возникновению пожароопасной ситуации в квартире.

А вот это уже — прямой путь к большой беде

 И вот, когда рано или поздно приходит пора делать капитальный ремонт в своей квартире, самый разумный шаг – полностью, от точки ввода и до последней розетки, заменить и проводку, и всю электроарматурную часть, спланировав установку точек подключения питания наиболее удобно, рационально и безопасно.

Есть и еще одна очень важная причина когда-нибудь полностью поменять кабельную часть. Дело в том, что при строительстве многоэтажек в былые времена, по соображениям экономии, внутреннюю проводку в большинстве случаев делали из алюминиевых проводов. Алюминий обладает вроде бы и неплохими характеристиками электропроводности, но сейчас его уже практически для этих целей не применяют, так как его недостатки значительно перевешивают достоинства.

  • Во-первых, металл очень мягкий сам по себе. Он легко деформируется, продавливается при использовании контактных винтов, клемм шайб и т.п. – два раза на одном месте сделать контакт вряд ли получится – провод просто сломается в истонченном месте. То ест, ремонтные работы с алюминиевой проводкой крайне затруднительны. Паять его очень сложно, и в условиях монтажа домашней проводки будет крайне нерационально применять такую технологию.
  • Однако, алюминий пластичен только тогда, когда он, скажем так, «свежий». У этого металла есть удивительное свойство – электрохимические процессы, происходящие в нем при прохождении тока, с течение времени коренным образом меняют свойства вещества. Через 15 ÷ 20 лет эксплуатации (а для проводки – это совсем невеликий срок) алюминиевые проводники становятся хрупкими. Не исключены внезапные обрывы сети, практически беспричинные, найти которые бывает очень нелегко, а устранить – еще сложнее, так как провод может ломаться даже при осторожных попытках сделать новую скрутку или изогнуть его для клеммного соединения.
Старые алюминиевые скрутки надежностью, увы, не отличаются
  • Еще одно поразительное свойство: казалось бы, очень устойчивый к коррозии металл, но не тут-то было! Если на проводник попало хотя бы небольшое количество воды, то под действием электричества неизбежны процессы электрокоррозии. Причем, они могут быть незаметны внешне — с виду целый проводник внутри может быть «изъеден» настолько, что даже небольшая нагрузка вызывает нагрев, искрение или отказ. Иногда любое прикосновение к такому проводу приводит к его обламыванию.
Сравните с картинкой выше — есть разница?

Иными словами, если заниматься вопросами электрохозяйства всерьез, то нужно не колеблясь заменить всю старую алюминиевую проводку на надежную медь. Электротехнические параметры у нее даже повыше, пластичность – хорошая (но не чрезмерная), и не меняющаяся ни от времени, ни от эксплуатации под большими нагрузками. Стоимость медных проводов, безусловно, существенно выше, но проводка в квартире делается, как уже говорилось, на десятилетия вперед, и экономить на таких вопросах просто неразумно. Заодно с заменой можно попутно решить все вопросы с оптимизацией размещения всех элементов домашней электросети.

Если же хозяин приобрел новую квартиру, в доме, который сдан по принципу «сделай сам», то нечего и думать – необходимо тщательно спланировать всю квартирную электросеть, с учетом своего видения расположения электроприборов и мебели в комнатах, и заняться проводкой буквально в первую очередь – еще до заливки полов, отделки стен и потолков. Ниже по тексту станет понятно, почему это именно так.

Еще несколько аргументов в пользу не модернизации или ремонта, а капитальной переделки старой проводки.

1. В былые времена заземляющие контура в жилых постройках обязательными не считались, и все внутридомовые сети прокладывались по системе TN–C, когда рабочий ноль и заземление были заведены на единый провод (PEN) еще на электроподстанции. Единственное достоинство такого подхода – простота монтажа и минимальный расход материала, так как все розетки в квартире запутывались исключительно двумя проводами – нулевым и фазовым.

Система TN–C — «позавчерашний день» электротехники

При перезагрузке или пробое на металлическом корпусе электроприборов очень вероятно  появление опасного для жизни напряжения. Мало того, такой тип контактного соединения не дает корректно работать и аппаратам защитного отключения (УЗО), некоторым современным импульсным блокам питания. Сегодня такая система не используется, кое-где – даже законодательно запрещена, и  ее обязательно следует поменять на одну из более совершенных систем: TN–S или TN–С–S.

TN–S чаще применяется в частных домах, в которых организована собственная система заземления. Хотя, могут и в многоквартирных домах быть организованы заземляющие шины, соединенные сваркой и проходящие от наружного контура заземления по всем этажам.

Примерная схема системы TN–S

Но все же чаще в многоэтажных жилых домах применяется система TN–С–S, в которой глухозаземлённая нейтраль разделена на два проводника – рабочий ноль и заземляющий контур, непосредственно в подъездном распределительном щитке.

В многоэтажной застройке часто применяется принцип TN–С–S

В любом из двух последних случаев для разводки уже используются три контакта – фазный, нулевой и заземляющий. Можно сразу упомянуть и о цветовой маркировке этих проводов – одна должна соответствовать действующим стандартам.

Цветовая маркировка проводов переменного тока

Обратите внимание, что цвет фазного провода может быть разным. Но вот нулевой и заземляющий – имеют обязательную расцветку, так, чтобы ее невозможно было спутать при проведении электромонтажных работ.

В одном кабеле может быть заключено несколько фазных проводников

Кстати, в одном кабеле может быть заключено и несколько фазных проводников. Они между собой будут различаться по цвету, но при этом все равно два проводника будут выделяться своей обязательной окраской – «рабочий ноль» и «земля».

Очень многие современные электроприборы оснащаются трехконтактной вилкой. Так вот, необходим сделать важное пояснение. При установке новых розеток хозяева, безусловно, стараются установить также трехконтактные. Однако, если в вашей квартире еще не организована электропроводка по схемам TN–S либо TN–С–S, то ни в коем случае нельзя делать перемычки между нулевым контактом и заземляющим непосредственно на розетке.

Если жизнь и здоровье ваших родных и близких вам небезразличны, никогда не делайте подобного «заземления»!!!

То, что может делаться на уровне распределительно щита – абсолютно недопустимо прямо на точке подключения. Это не только не даст должного эффекта, но и резко повысит уровень опасности. Вероятность поражения электротоком или возникновения пожароопасной ситуации при таком подключении – огромная! Лучше вообще не иметь подключения к заземлению, чем организовывать подобное.

А еще лучше– смонтировать новую проводку по всем правилам!

2. Второй важный аргумент заключается в том, что сам принцип разводки, применявшийся ранее при жилом строительстве – крайне несовершенен. Речь идет о так называемом «дозировании» нагрузки. Чтобы понять – вспомните старые распределительные подъездные щиты. Электросчётчик, два автомата (или плавких предохранителя – пробки) – и все. Два провода шли в квартиру, терялись где-то в толще стены, а от них делались в контактных коробках ответвления на каждую точку освещения или розетку. Одним словом, как от ствола дерева отходят тонкие ветви, так от основных проводов делались отводки. Опять же: сточки зрения экономичности — это выгодно, но во всем остальном – не выдерживает критики.

Эта система буквально кишела скрутками на каждом ответвлении, а любое лишнее соединение проводов – это всегда уязвимое место проводки. При необходимости обесточить одну из комнат приходилось вынужденно отключать питание во всей квартире. Даже незначительная авария, случайное КЗ на одном из ответвлений приводило к отключению всей квартирной сети. Ну а если случалось что-то серьезное (обрыв или перегорание кабеля, скрытые в стене), то и поиск аварийного участка, и проведение ремонтных работ превращались в очень сложную проблему.

Примерное распределение домашней электросети на зоны

Всего этого легко избежать, если организовать зонированную систему разводки – от точки ввода, то есть от квартирного распределительного щитка, проложены отдельные линии питания с нужным сечением провода, соответствующим нагрузке, в каждое помещение, на каждый электроприбор повышенной мощности, на каждую группу розеток или освещения. Да, конечно, кабеля здесь потребуешься значительно больше, но зато домашняя электросеть станет удобной и безопасной в эксплуатации, будет легко поддаваться необходимой модернизации или ремонту.

Основа основ – планирование домашней электросети

Итак, первым этапом в любом случае – будет ли проводиться капитальный ремонт. или проводка будет прокладываться в новой квартире, всегда идет составление схемы квартирной электросети. И лучше всего это выполнить самостоятельно – никто, кроме хозяев не сможет сделать это качественней.

Возможно, кто-то сомневается в своих способностях провести подобное планирование. Ничего страшного – торопиться не надо, делаем все последовательно, шаг за шагом. И вы убедитесь, что это вовсе не так сложно.

Для начала, нужно подготовить план своей квартиры. Вариантов здесь может быть несколько. Во-первых, можно снять копию с технического паспорта. Во-вторых, настоящему мужчине не должно составить труда вчертить примерную схему (лучше всего, конечно – в масштабе) на обычном листе бумаги. В-третьих, при желании, можно найти типовой проект дома, в котором расположена квартира. (Такой документ может быть в ДЭЗе, другой эксплуатирующей или проектной организации. Не исключено, что на помощь придет интернет). И в-четвертых, современные компьютерные инженерные приложения (САD) позволяют быстро и точно исполнить нужный чертеж.

Для примера возьмем схему однокомнатной квартиры, выполненную буквально за 10 минут в САD. Порядок планирования квартирной электросети сети с другим количеством и расположением комнат не меняется — принципы остаются такими же.

Схема квартиры, за несколько минут исполненная в CAD

В данном случае, Room 1 – это совмещенный санузел, Room2 – прихожая, Room3 – кухня и Room4 – жилая комната.

Неплохо еще иметь вариант такого чертежа и с проставленными размерами: по нему затем будет проще определять необходимое количество кабельной продукции.

Тот же чертеж — с проставленными размерами в масштабе

Чтобы не бояться ошибки и какой-то случайной порчи чертежа, можно распечатать себе не принтере или сделатьксерокопии в нужном количестве – для черновиков, взяв за основу для начала «голую» схему – только стены, окна и двери.

Исходная «чистая» схема — с нее и начнем работать

Теперь нужно представить, как на этой площади будут расставлены имеющиеся предметы мебели и электроприборы самого разного назначения. Спешить не стоит – необходимо обязательно учесть не только то, что уже приобретено и ждет установки, но и планируемые новинки в перспективе хотя бы лет на 5 ÷ 10. Например, подрастают детки, и уже через пару лет в их комнате потребуется поставить письменный стол с лампой, компьютер, телевизор и т.п. В гостиной в перспективных планах установить современное климатическое оборудование (кондиционер или конвекторы), а на кухне рано или поздно хозяйка захочет посудомоечную машину и многофункциональный духовой шкаф.

Мало того, надо на схеме расположить все эти предметы мебели и бытовой техники в местах, где они, с определенной доле допущения, будут устанавливаться. Очень неловкая ситуация случится, если по завершении прокладки новой проводки, уже через совсем непродолжительное время, придется доставать старые удлинители! Зачем тогда были все эти ремонтные мучения?

Наверное, будет разумным провести по этому поводу «расширенный семейный совет», чтобы прийти к единому мнению по интерьерному оформлению и наполнению помещений. И вот теперь снова обращаемся к чертежу – начинаем «расставлять» все по местам. Особых принципов по условным обозначениям здесь можно не добиваться – эта схема рабочая. Главное – пронумеровать все предметы и приборы, вынести их в описание – таблицу, и желательно – выделить на схеме те, которые потребуют обязательного подключения к источнику питания, например, заштриховав другим цветом (на рассматриваемой для примера схеме – выделены красным оттенком).

Итак, по комнатам:

Виртуально «расставим» все по своим местам

В гостиной:

1 – раскладной диван-кровать.

2 – прикроватный столик с ночником и точкой подключения, например, зарядного устройства для телефона.

3 – кондиционер – сплит-система.

4 – плазменный телевизор с саунд-системой «домашний кинотеатр», приемным ресивером или иным телевизионным цифровым оборудованием.

5 – стол обеденный со стульями.

6 – шкафы.

7 – рабочий уголок с компьютером и периферией.

Те точки, которые требуют подключения, можно выделить и в тексте.

На кухне:

8 – холодильник.

9 – обеденный стол со стульями.

10 и 11 – рабочие столы (столешницы) на которых могут располагаться стационарно или периодически кухонные приборы – микроволновка, мультиварка, комбайн, блендер, электрочайник и другие.

12 – электрическая плита с духовкой.

13 – мойка.

14 – посудомоечная машина.

В ванной и санузле:

15 – стиральная машина.

16 – бойлер.

17 – мойка с точечной подсветкой и точкой подключения фена.

18 – унитаз.

19 – ванная.

В прихожей:

20 – шкаф-купе с дополнительной точечной подсветкой.

Итак, основные «потребители» на схеме выделены. Понятно, что нужны еще и резервные розетки (например, включить утюг, пылесос, другие мелкие бытовые приборы) – их размещение тоже можно предусмотреть, так, чтобы они не оказались бесполезно расположенными за массивными предметами мебели.

Можно на отдельном чистом «бланке» сразу нанести места расположения розеток.

При этом можно, конечно, использовать любые условные обозначения, понятные для себя. Но если хозяин желает, чтобы его замысел стал понятным и специалисту электрику, то лучше применять принятые в профессиональной среде значки. Все их знать — вовсе необязательно, достаточно будет самых основных. Например, тех, что указаны в таблице:

Итак, разместим на схеме розетки:

Для начала, определяемся с розетками

Теперь – самое время подумать о точках освещения. Их можно располагать и по центру помещения (вот когда понадобятся размеры в масштабе), и в произвольном порядке, делая акцент освещенности в ту или иную сторону или же организуя несколько точек (ярусов) подсветки. В нашем случае – размести лампы по центру комнат. И сразу же отмечаем места для включателей. Их обычно располагают внутри комнаты (за исключением санузлов и, иногда, кухонь). Типичное место установки – около двери, со стороны замка. Хотя – это вовсе не догма, хозяин может сам определить место наиболее удобное, по его мнению. Например, можно в прихожей разместить блок выключателей, которые буду задействованы на освещение самого коридора, на санузел и даже на кухню.

Затем, «подвешиваем» светильники и расставляем выключатели

С размещением определились, теперь необходимо переходить к планированию трассы прокладки проводов. Вот здесь возможны различные варианты, в зависимости от степени готовности помещений с точки зрения строительства , от планируемых способов отделки, от места расположения ввода в квартиру, от предпочтений самих хозяев.

Видео: Советы по планированию квартирной электросети

Способы прокладки электропроводки в квартире

Сразу оговоримся – рассматриваться будут только квартирные варианты, то есть с бетонными или кирпичными стенами. Если кому-то нужна информация про электрическую сеть в деревянном доме, то он может получить ее в соответствующей публикации нашего портала.

Итак, какие приемлемые способы прокладки силовых кабелей используются в квартирных условиях:

А. Если стены находятся в «черновом» варианте, и в будущем их планируется покрывать слоем штукатурки или облицовывать гипсокартоном, то проводку можно расположить прямо по имеющейся поверхности в гофрированных пластиковых трубах (если это позволяет толщина будущего отделочного слоя) или просто в открытом виде, при условии, что кабель имеет надежную двойную или тройную изоляцию.

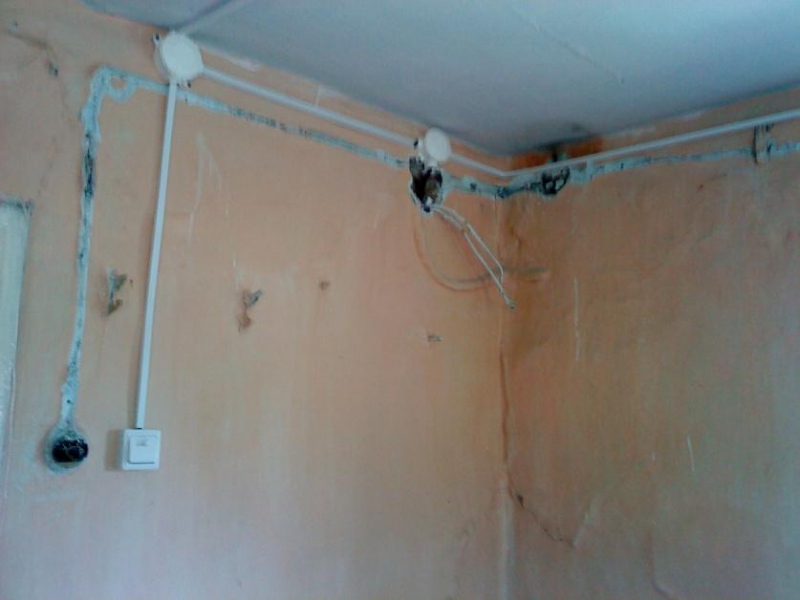

Провода можно просто крепить к ожидающим отделки стенкам
Видео: вариант прокладки проводов по стенам квартиры

Б. Если штукатурный слой на стены уже нанесен, или он планируется слишком тонким, неспособным закрыть кабельную разводку, то придется проделывать штробы в стене для укладки в них проводов.

Дело это, конечно, очень утомительное и пыльное, но деваться бывает, что и некуда – такой подход  нередко остается единственным вариантом. При укладке проводов в такие штробы они фиксируются в них либо гипсовыми нашлепками, либо специальными пластиковыми скобами-дюбелями, вставляемыми в просверленные для них отверстия.

Провод может в штробе крепится специальной скобой …… либо просто гипсовыми «нашлепками»

Штробы нельзя прорезать в совершенно произвольных местах. Существуют на этот счет определенные правила – есть зоны вблизи оконных и дверных проемов, наружных и внутренних углов, около газовых магистралей, где проделывание штробов и укладка кабелей недопустимы. Графическая информация на этот счет – на приведенных ниже схемах:

Типичные места прокладки электрических трассЕще несколько правил прокладки проводов в стене

Обязательно обратите внимание на одну существенную деталь. Все скрытые прокладки к розеткам и выключателям от распределительных коробок должны вестись исключительно вертикально. Объясняется это очень просто – так несложно будет проследить трассу закрытого штукатуркой провода безо всяких специальных приборов.

А вот так делать — категорически запрещено

Никаких уступов и поворотов, никаких «по прямой» под углом не должно быть. Не надо надеяться, дескать «я запомню». Это очень быстро забывается, а, кроме того, попытку просверлить отверстие или вбить гвоздь может предпринять и другой человек. Закончиться это может весьма печально.

При прокладке кабелей в штробах необходимо иметь в своем арсенале еще и коронку для перфоратора, которая потребуется для вырезания гнезд под подрозетники и распределительные (распаечные) коробки.

Теперь поговорим о магистральных участках, по которым будут прокладываться провода от распределительного щита до монтажных коробок.

1. Первый вариант – точно также, как описывалась выше, то есть горизонтально вдоль верхнего края стены, в штробе или в горфротрубе. Вариант – чрезвычайно трудоёмкий и затратный – например, чтобы подвести питание к розетке на противоположном конце большого помещения потребуется обогнуть все углы – кабеля уйдет очень много.

2. Если в новой или подвергающейся капитальному ремонту квартире еще н залиты стяжки на полах, то можно магистрали проложить в пластиковых или металлических трубах по поверхности перекрытия. Здесь можно будет прокладывать трассы к распределительным коробкам самым кратчайшим путем. В дальнейшем стяжка или иное покрытие пола полностью скроют эти кабельные прокладки.

Очень удобным вариантом может стать прокладка проводов по полу, до заливки стяжкиТак это может выглядеть при разветвленной квартирной электросети

Кстати, при таком «нижнем» расположении квартирной электропроводки в ряде случаев можно вообще обойтись без проделывания штробов или свести эту операцию до минимума. Для укладки проводов в таких ситуациях нередко используются специальные электротехнические плинтусы, на которых имеются уже смонтированные розетки.

Электротехнический плинтус с розетками

Да и это – еще не все. В широкое распространение входит новый тренд – специальные комплекты, которые включают в себя электротехнические плинтусы, кабель-каналы, распределительные коробки, розетки и выключатели, другие электроарматурные изделия.

Комплект для прокладки проводки — продумано все, до мелочей

Безусловно, не для всех стилей отделки помещения такой подход применим, но он также вполне имеет право на существование. И пользуется, кстати, постоянно растущим спросом, так как до минимума сводит грязные и сложные строительные работы.

3. Другой вариант, помогающий существенно снизить расход проводов – использование для прокладки магистральных трасс поверхности потолка. Это, конечно, не избавляет от необходимости делать штробы для прокладки проводов по стенам и гнезда для установки розеток и коробок. Но вот от распределительного щитка и до монтажных коробок провода можно крепить в гофре на специальные клипсы прямо к потолку, прокладывая трассы по кратчайшему расстоянию. Кстати, абсолютно ничего не мешает разместить и сами распаечные коробки также на плоскости потолка (правда, к ним потом будет непросто добраться, если потребуется провести какие-либо ремонтные или наладочные работы).

Потолок — отличное место для размещения электропроводки. Конечно, при условии дальнейшей его декоративной отделки

Правда, все это будет возможным только в том случае, если планируется монтаж подвесного или натяжного потолка, который скроет кабельную разводку. Одним словом, если есть возможность смонтировать подвесной или натяжной потолок — надо обязательно соглашаться — масса электротехнических проблем попросту «растворится». В крайнем случае, вполне реально  придумать какую-нибудь оригинальную подвесную конструкцию вдоль стенки, в которой можно будет спрятать проложенные провода.

В таком коробе можно скрыть любую проводку
Цены на кабели и провода для строительства и ремонта

Кабели и провода для строительства и ремонта

Продолжаем составление схемы

Вернемся снова к нашей схеме – точки, куда надо подвести электропитание, на ней уже отмечены, но трассы пока еще не проложены. Самое время заняться этим.

Как прокладываются магистрали читатель уже, наверное, понял, и применительно к своей квартире сможет определиться – будет ли это настенная прокладка, либо можно вести на некоторых участках по кратчайшему пути, если используется пол или плоскость потока.

В нашем примере трассы будут вестись вдоль стен.

Итак, в каждом помещении должна быть своя монтажная коробка (как минимум – одна). Располагается она, как правило, неподалеку от входа линии от распределительного щитка в помещение. Коробку санузла целесообразнее разместить в коридоре, чтобы контактные соединения в ней лишний раз не подвергались воздействию повышенной влажности.

На схеме условно отметим распределительные коробки оранжевыми кружками.

Продолжаем составление схемы — намечаем расположение монтажных коробок

Начинаем «тянуть провода» к каждой коробке от самых дальних розеток. Шлейфом, то есть последовательно, розетки лучше не располагать – могут случиться падения напряжения на дальней, если перезагружены те, что лежат ближе к коробке. Лучше не поскупиться и проложить к каждой собственный кабель.

Кстати, если розетки размещены «соосно» с двух сторон одной стенки, можно их подключить проводами, идущими от одной коробки и расположенными в одном штробе (на нашем примере специально показана такая возможность – розетка в гостиной и в кухне). Безусловно, это позволит здорово сэкономить на прокладке штробов. В этом случае можно и применить один общий кабель — правда, при этом не забываем про то, что сечение провода, идущего к такому блоку, должно соответствовать суммарной возможной нагрузке.

Чтобы легче было разбираться на чертеже, провода к розеткам обозначим, к примеру, красным цветом.

«Протягиваем провода» от коробок к розеткам

Сменит цвет карандаша на зеленый, и «проложим» провода, ответственные за освещение – от монтажных коробок к выключателям и светильникам.

Аналогично поступает с освещением — светильниками и выключателями

Теперь нанесем на схему распределительный силовой щит и проложим от него «магистрали» к распаечным коробкам. Можно, конечно, ограничиться одним кабелем на каждую комнату, который будет питать и освещение, и розетки. Однако, мы про это уже говорили, разумнее все же разделить их на два разных потока. Если, конечно, позволяют финансовые средства, так как и кабельной продукции, и автоматов, и УЗО в этом случае потребуется больше. Одним словом, решать хозяину, так как оба варианта, в принципе, допустимы.

На схеме показан вариант объединенной проводки для обеспечения электропитания и освещения (утолщенные синие линии от щита к распределительным коробкам).

Теперь — очередь линий от распределительного щитка к монтажным коробкам

И, наконец, еще один нюанс. К некоторым приборам, которые потребляют ток повышенной мощности, прокладываются от распределительного щитка совершенно отдельные линии, имеющие собственные автоматы, УЗО, штробы прокладки проводов. Они на всем своем протяжении не должны иметь никаких других подсоединений, ответвлений и т.п. Очень часто такие линии заканчиваются не обычной розеткой, а усиленной, особого типа. А в ряде случаев электроприборы повышенной мощности подключаются к сети вообще не через розетки, а через установленные непосредственно рядом с ними автоматы.

На нашей схеме проведем отдельные линии питания от щита к электрическому духовому шкафу на кухне и к бойлеру в объединенном санузле (толстые линии фиолетового цвета).

«Подключаем» особо нагруженные линии (духовка и бойлер) и вход из подъезда. Схема готова!

И, наконец, завершим схему, начертив на ней общий ввод в квартиру с подъездного распределительного щита

Итак, схема готова, и можно начинать применять ее практически. А прежде всего, она поможет рассчитать сколько и какого провода потребуется для монтажа новой квартирной электросети.

Можно переходить к работам «на местности» — переносить чертеж реально на стены помещений, уже точно определяя места расположения коробок, линии штробов, точки установки розеток и выключателей – все основные принципы были нами оговорены, чертеж под рукой – за дело!

Наверняка при проведении разметки возникнут вопросы — на какой же высоте от пола стоит размещать розетки и выключатели? Строгих правил здесь нет, а рекомендации подробно расписаны в нашей публикации, специально посвященной этой проблеме.

Прочерченные на стенах линии разметки и масштабированный чертеж помогут подсчитать количество проводов для каждого участка. А вот какого сечения провода потребуются?

Какого сечения провода нужны для прокладки?

Любая линия на нашей схеме, выходящая с распределительного щита, оснащена автоматом соответствующей мощности и устройством защитного отключения (УЗО), со своими параметрами срабатывания при определенном токе утечки. Плюс к этому, обязательно устанавливаются общий автомат на всю квартирную сеть и общий УЗО. Все эти упомянутые величины напрямую зависят от суммарной нагрузки на каждом выделенном участке,  а затем уже они дают общий результат за всю квартиру.

Итак, зная довольно точно, какие электроприборы будут использоваться на каждом из участков квартирной сети, можно подсчитать суммарную нагрузку на нем. Берутся для этого паспортные данные устройств (приборов), принимается во внимание вероятность одновременной их работы, и обычным суммированием находится потребляемая мощность. Если паспортов на изделия нет, то можно поискать их данные в интернете или же просто воспользоваться усредненной таблицей мощности наиболее популярных бытовых приборов и устройств:

Вид электроприбораПримерная потребляемая мощность
Гидромассажная ванна (Джакузи)2000-2500 Вт.
Печь для мини-сауны10-15 кВт
Теплый пол0.7-1.5 кВт
Солярий домашний1,5-2,5 кВт
Кондиционер-сплитоколо 2500 Вт
Вентилятордо 900 Вт
Осветительные приборы (в зависимости от применяемых ламп и количества рожков)100 – 1000 Вт
Радиоприемник (Музыкальный центр)100-250 Вт
Компьютер стационарный с ЖК-монитором + периферия (принтер, сканер, модем, маршрутизатор и т.п.)до 800 Вт
Телевизор100-200 Вт
Саунд-система “домашний кинотеатр”до 750 Вт
Пылесосдо 1200 Вт
Утюг1000-2000 Вт
Электромассажердо 300 Вт
Фен500 – 1000 Вт
Зарядные устройства гаджетовоколо 50 Вт

Для расчета можно воспользоваться формулой, позволяющей определить ток потребления на каждом участке сети.

I cум = P сум / U ном

Icум – суммарный ток нагрузки на данном участке цепи.

P сум – суммарная потребляемая мощность электроприборов, одновременно включенных в цепь.

U ном – номинальное напряжение в сети (в нашем случае – это бытовое напряжение 220 В).

Если, к примеру, рассчитывается участок, на котором с большой долей вероятности будут одновременно работать компьютер (750 W), обогреватель (1,5 kW), настольная лампа 100 W, и периодически будет включаться электрочайник (еще 1,75 kW), то получим общую потребляемую мощность, доходящую в пик нагрузки до 4,1 киловатта. Подставив это значение в формулу, получим ток потребления в 18,6 А.

При проведении профессиональных подсчетов пользуются более сложными методиками, которые учитывают еще массу всяких нюансов сети (это больше относится к трехфазной сети 380 вольт). В условиях не слишком разветвленной и нагруженной однофазной домашней сети рекомендовано для страховки просто прибавить к полученному результату еще 5 ампер. В итоге в нашем примере получается 18,6 + 5 = 23,6 ≈ 24 А

Теперь остается только зайти в таблицу (приведена ниже) и найти наиболее приемлемое сечение медного кабеля, в зависимости от того, какой вид провода будет применяться.

Сечение медной жилыНагрузка по току, А
одножильные проводадвужильные проводатрехжильные провода
одиночно проложенный ппроводпучек из двух проводовпучек из трех проводовпучек из четырех проводоводиночный двужильный провододиночный трехжильный провод
0.511
0,7515
1,0171615141514
1,5231917161815
2,5302725252521
4,0313835303227
6,0504642404034
10,0807060505550
16,01008580758070
25,01401151009010085
35,0170135125115125100
50,0215185170150160135

Нагрузка на участок в приводимом примере выпадает достаточно серьезная. По таблице получается, что с такой нагрузкой справятся или три единичных провода, проложенные единым пучком, сечение по 2,5 мм каждый, или же один трехжильный провод с сечение жил 4 мм.

Это – еще один аргумент в пользу того, что к каждой розетке (блоку розеток) рекомендуется прокладывать собственный кабель. Работать с проводами большого сечения, подключая их к электроарматурным устройствам или проводя их контактные соединения – очень непросто из-за  резко возрастающей жесткости.

Так ли важно рассчитывать это сечение? Может, имеет смысл проложить на всех участках примерно одинаковый провод?

Очень важно, и даже с нескольких точек зрения!

Первое. Провод слишком малого сечения может не в полной мере справляться со своей задачей. Он начнет греться, что со временем ведет к порче изоляции, нарушению контактов на клеммах или в скрутках. Это – прямой путь к короткому замыканию, то есть причине поражения электротоком или возникновения пожара.

Второе. Хозяин переусердствовал, и проложит провода избыточного сечения. Ради интереса, сходите в магазин и сравните цены на медные провода одной марки, но разного сечения, например, 1,5 и 2,5 мм. Разница вас, наверное, удивит и подвигнет на то, что все же стоит просчитать нагрузку, чтобы не платить лишнего за абсолютно ненужные, завышенные параметры.

Опыт квалифицированных электриков, поменявших проводку не в одной сотне квартир, дает возможность примерно изобразить домашнюю сеть в следующей картинке:

Вполне логичный вариант квартирной электрической сети

На схеме изображены некоторые возможные участки квартирной сети, с указанием рекомендуемого сечения кабеля, примерной суммарной нагрузки, номиналом автомата защиты и порогом срабатывания (тока утечки) УЗО. Из всего многообразия кабельной продукции большинство специалистов в один голос рекомендуют ВВГнг (индекс НГ говорит о том, что он заключен в негорючую изоляцию).

Указанная схема – отнюдь не является догмой. Методику планирования сети и ее расчета, с которой вы ознакомились выше, никто не отменяет, так как всех нюансов в каждой отдельно взятой квартире учесть попросту невозможно.

К слову, это особенно касается современной кухни, которая в последнее время становится буквально «нафаршированной» электроникой и электротехникой. Достаточно только взглянуть на таблицу, чтобы увидеть, в каком диапазоне лежит и функциональность, и потребляемая мощность кухонных аксессуаров.

Вид бытового электроприбораСредняя потребляемая мощностьОсобенности подключения к электропитанию
Плита или варочная поверхность электрическаяот 3500 до 12000 ВтИндивидуально проложенная линия питания
Духовой шкаф электрическийот 2500 до 10000 Вт
Стиральная машина-автоматот 1500 до 3000 Вт
Водонагревательот 2500 до 7000 Вт
Посудомоечная машинаот 1500 до 3500 Вт
Микроволновая печьот 700 до 2500 Втдопускается поключение к обычной 16 А розетке
Холодильник (только в момент пуска)от 500 до 2000 Вт
Электрический чайникот 700 до 1500 Вт
Кухонный процессор (комбайн)от 500 до 1500 Вт
Хлебопечка, пароварка и т.п.от 700 до 2000 Вт
Тостердо 1000 Вт
Кухонная вытяжкаот 500 до 1500 Вт
Измельчитель отходовот 400 до 1000 вт

Чтобы подключить такую массу оборудования, приходится и применять недюжинную фантазию в части расположения его на кухне, и проводить скрупулезные расчеты мощности. Посудите сами – сколь, казалось бы, непросто организовать хотя бы такое расположение розеток:

Кухня — совершенно особое помещение с точки зрения прокладки электрической проводки

И это, как утверждают, еще не самый «навороченный» вариант. Тем не менее, если спокойно сесть с листом бумаги, карандашом и калькулятором, все можно очень четко и качественно просчитать.

Итак, схему читатель составлять научился, с правилами расчетов – ознакомлен, основные принципы прокладки кабельной части ему тоже уже известны. Можно смело браться за работу, а помощниками в этом пусть станут статьи нашего портала, которые подробно расскажут о приемах монтажа проводов в распределительных коробках, о типах контактных соединений, об установке розеток и выключателей, подключении мощных электроприборов и о многом другом.  Все это – в разделах «Электроприборы и освещение» и «Электрохозяйство частного дома».

И последнее замечание. Автор этой публикации в полной мере осознает, что любой преподаватель электротехники влепил бы за качество выполненных графических схем «сочную двойку», поэтому, возможно, в комментариях появятся критические замечания по этому поводу. Однако  целью и не ставилось учить посетителей сайта приемам черчения. Главное, чтобы читатель понял принцип, пользуясь которым он сможет самостоятельно спланировать свою домашнюю электросеть.

Видео: основные понятия о проведении самостоятельного монтажа квартирной проводки

Монтаж электропроводки в квартире и доме своими руками

Во многих домах еще осталась электропроводка с советских времен, давно не соответствующая современным требованиям безопасности. Она предназначалась всего для 4 кВт, в то время как сейчас при проектировании требуется рассчитать проводку на 10 кВт и выше. Новые кабели и провода развести можно, но работа является трудоемкой и сложной. Монтаж электропроводки в частном доме и квартире делается своими руками только тогда, когда составлен четкий план и есть пошаговая инструкция.

Монтаж электропроводки своими руками

Если электропроводка в квартире своими руками выполнена из алюминиевого провода, срок ее службы составит не более 20 лет. Монтаж электропроводки своими руками с прокладкой новых линий возможен только тогда, когда производится ремонт квартиры.

Прежде всего, необходимо продумать мощность и количество приборов. План размещения системы освещения, розеток и распределительных коробок, зависит от многих факторов, в частности от того, каким образом расположены в квартире мебель, окна и двери. Должна быть создана точная схема электропроводки. Этапы работ должны быть следующими:

  1. Проектирование электрической проводки: составление схемы; выбор марок и сечений проводов, защитных устройств и освещенности каждого помещения.
  2. Штробление стен; прокладка проводки; соединение жил в распределительных коробках; монтаж квартирного щитка, установка в нем автоматов и подключение кабеля внешней сети; проверка проводки.
  3. Монтаж подрозетников, розеток и светильников; подключение электробытовых приборов, не содержащих розеток.

Проект электропроводки

От качественного проекта зависит комфорт и безопасность пользования электроприборами.

Разработка схемы

Монтаж электропроводки своими руками можно качественно делать только тогда, когда есть схема электроснабжения квартиры.

Схема электроснабжения дома

На рисунке наружная разводка в щитке подъезда выделена пунктирной линией: заземление, главный автомат и УЗО. Ни одна схема электроснабжения дома или квартиры не обходится без счетчика расхода электроэнергии (Э).

Фазный и нулевой провода перечеркнуты двумя черточками. Защитный провод следует проложить отдельно. Трехфазный ввод обозначается тремя черточками. В щитке располагают групповые автоматы. На ванную комнату, электроплиту и нагреватель сделаны отдельные линии с защитой. Марку УЗО можно выбрать на свое усмотрение.

Кроме схемы электроснабжения, электропроводка монтируется самостоятельно, когда есть электрическая схема, которая накладывается на план квартиры и включает следующие элементы:

  • выключатели;
  • розетки;
  • светильники;
  • распределительные коробки;
  • квартирный щиток;
  • выводы на подключение электрооборудования: системы принудительной вентиляции, кондиционеров, духовых шкафов и др.;
  • расположение проводки, проложенной через помещения.

На рисунке ниже приведен типовой проект электропроводки.

Схема электрификации двухкомнатной квартиры

Схема электропроводки определяет весь ремонт по следующим причинам:

  • любой грамотный ремонт можно и нужно делать с изменением проводки;
  • последующая работа не позволит что-либо менять в электрической части;
  • качественный ремонт предусматривает наличие эффективного освещения и удобного расположения розеток, выключателей и электроприборов.

Если электропроводка правильно смонтирована, то на полу будут отсутствовать переноски, удлинители и сетевые адаптеры. Когда ремонт сделан правильно, в квартире не должно быть устройств мобильного переноса электричества. Исключением является подключение к розеткам электроинструмента.

Если рассмотреть распределение розеток по комнатам, то план установки большей частью выбирается очень приблизительно и не всегда правильно. Лучше всего провести их в разные концы помещения. При этом нужно заранее составить план расположения электрической техники и мебели, чтобы не загораживались розетки и выключатели, к которым необходим постоянный доступ. Если такое не происходит, это означает, что разводка проводки выполнена правильно, и розетки используются оптимально. При этом придется провести новые провода поверх дорогостоящей отделки стен.

Под телевизор нужно не менее двух розеток, поскольку к нему потребуются дополнительные приставки: цифровые или спутниковые, а также видеопроигрыватели.

Для компьютера и всего необходимого для него оборудования нужно установить не менее трех розеток. Расположение их от пола в высоту сейчас составляет 30-40 см. Благодаря этому розетки не видно из-за стола или дивана, что эстетично и практично. Значит, старые проемы придется замуровать и сделать новые, а к ним надо штробить канал.

Максимальное потребление энергии происходит на кухне. К электрической духовке, микроволновой печи и стиральной машине нужно проложить отдельные кабели, поскольку мощность каждого электроприбора превышает 1,5 кВт.

На каждый из этих приборов подключается УЗО.

Рабочая зона требует наличия целого блока розеток, поскольку количество вспомогательного электрооборудования растет с каждым годом. Для маленькой кухни достаточно будет двух розеток, так как много приборов там не поместится. Располагать их удобно над столами, чтобы легко можно было включать. Еще нужно сделать розетки для электророзжига газовых конфорок и дополнительного вытяжного вентилятора.

Для холодильника нужна всего одна розетка, к которой можно легко делать подключение. Если любой стационарный электроприбор встраивается в шкаф, то здесь удобно применять отдельный автомат, расположенный в щитке управления. Это будет надежной гарантией, что места соединений не закоротит при попадании воды.

План дизайнерских преобразований не должен негативно повлиять на электробезопасность помещений. В непредвиденной ситуации дизайнеры никогда не будут виноватыми. Если разводка электропроводки выполнена с нарушениями, за это отвечает тот, кому пришлось ее проложить.

Провода и кабели прокладывают в стенах (скрытая проводка) или в коробах и трубах (открытая). Разводку кабелей разрешается сделать открытой, но они чаще размещаются за перегородками или во вспомогательных помещениях.

Наиболее применяемый кабель для домашней электропроводки ВВГ или ВВГнг (реже – ПУНП и NYM).

Подключение к этажному щитку лучше сделать кабелем NYM, как более надежным в плане пожаробезопасности. Несмотря на дороговизну, его часто применяют в качестве силового кабеля, когда производят монтаж электропроводки в частном доме и квартире. Не помешает им заменить дешевый и пожароопасный ввод ВВГ, например, в новостройке.

Кабель ВВГнг не распространяет горение за счет применения огнеупорного пластиката. Для прокладки удобно применять, если он имеет плоскую форму.

ПУНП является самым дешевым плоским проводом с 2-3 жилами. Он имеет изоляцию, теряющую свойства от нагрева. В план решений по домашней электрике его включать не рекомендуют.

Внутреннюю разводку щитка лучше сделать проводами ПВ2, ПВ3 и ПВ4 диаметром 4 мм. Чтобы произвести монтаж проводки, потребуются короба из пластика, фиксаторы, гофрорукава и распределительные коробки. Целесообразно приобрести плинтуса с кабель каналами.

Вся нагрузка квартиры или дома приходится на вводной кабель. Его сечение определяется в зависимости от суммарной мощности всех потребителей электричества. Умножив ее на коэффициент использования – 0,75, найдем потребляемую мощность. Необходимо также учитывать реактивную мощность, которую потребляет двигатель стиральной машины. Для этого его мощность делится на коэффициент cos φ = 0,85. При этом надо учитывать, что нагреватель воды в стиралке является активной и значительно преобладающей нагрузкой. Если применяются люминесцентные лампы, их реактивная мощность также учитывается (cos φ = 0,8).

Когда делается электропроводка в доме своими руками, следует учитывать реактивную нагрузку, здесь ее гораздо больше, чем в квартире: асинхронные двигатели станков и насосов (cos φ = 0,85), сварочный трансформатор (cos φ = 0,5-0,7), электроинструменты.

Установив суммарные мощности в каждой цепи, по таблице можно выбрать провод или кабель подходящего сечения. При этом делается запас на возможные дополнительные подключения в дальнейшем.

Таблица выбора сечения медного проводника по потребляемой мощности или току

Сечение, кв. ммДиаметр жилы, ммМощность / ток
Один провод ПВ-1 или ПВ-3, кВт / АДва провода ПВ-1 или ПВ-3 при прокладке вместе, кВт / АТри провода ПВ-1 или ПВ-3 при прокладке вместе, кВт / АЧетыре провода ПВ-1 или ПВ-3 при прокладке вместе, кВт / АОдин двух-
жильный кабель ВВГ, ПВС или ПУНГП, кВт / А
Один трех-
жильный кабель ВВГ, ПВС или ПУНГП, кВт / А
0.50.792,2 / 101,98 / 91,76 / 81,54 / 71,76 / 81,54 / 7
0.750.972,86 / 132,64 / 122,42 / 112,2 / 102,42 /112,2 / 10
11.133,3 / 153,08 / 142,86 / 132,64 / 122,86 / 132,64 / 12
1.51.384,4 / 203,74 / 173,3 / 153,08 / 143,52 / 162,86 / 13
2.51.785,94 / 275,28 / 244,84 / 224,84 / 224,84 / 224,18 / 19
42.257,92 / 367,48 / 346,82 / 315,94 / 276,16 / 285,28 / 24
62.7610,12 / 469,02 / 418,14 / 377,7 / 357,7 / 356,6 / 30
103.5715,4 / 7013,2 / 6012,1 / 559,9 / 4511 / 509,9 / 45
164.5119,8 / 9016,5 / 7515,4 / 7014,3 / 6515,4 / 7013,2 / 60
255.6427,5 / 12522 / 10019,8 / 9017,6 / 8019,8 / 9016,5 / 75
356.6733 / 15026,4 / 12024,2 / 11022 / 10024,2 / 11019,8 / 90
507.9841,8 / 19036,3 / 16533 / 15029,7 / 13530,8 / 14026,4 / 120
709.4452,8 / 24044 / 20040,7 / 18536,3 / 16538,5 / 17534,1 / 155
951163,8 / 29053,9 / 24549,5 / 22544 / 20047,3 / 21541,8 / 190
12012.3674,8 / 34061,6 / 28056,1 / 25550,6 / 23057,2 / 26048,4 / 220

Защитное оборудование подбирается под кабель. Если он выдерживает ток 25 А, то УЗО или автомат устанавливают на 16 А.

Мощности счетчика расхода электроэнергии и максимального потребления электроприборами должны соответствовать друг другу, иначе система будет обесточена. В характеристиках счетчика указано, на какое потребление энергии он рассчитан.

Выбор освещенности

Освещенность измеряют в люксах (лм/м2). На рисунке ниже приведены нормы освещенности помещений.

Нормы освещенности жилых помещений

Когда производится разводка электропроводки в квартире, необходимо в план работ включить возможность применения дополнительной подсветки. В спальне или гостиной она используется для выделения деталей интерьера и зонирования помещений. Она не имеет отношения к нормам освещенности, но для нее должны быть установлены розетки с удобным доступом. На кухне подсветка делается в шкафах, а также для рабочей и обеденной зон. В ванной комнате должно быть светло в местах расположения стиральной машины или около зеркала. Выключатели и розетки применяют с защитой от влажности.

Прокладка проводки

План прокладки скрытой проводки предусматривает ее размещение в штробах или под штукатуркой. Ее крепят пластиковыми фиксаторами через 0,4-0,5 м. Для новых распределительных коробок готовят углубления и устанавливают их с применением алебастра. Также частично используют старые, если они находятся на пути прокладки маршрута. Внешняя проводка помещается в кабель-каналы.

Прокладку делают строго горизонтально и вертикально. Потом меньше будет вероятность попадания в провод саморезом при сверлении в стене отверстий.

Концы жил, заведенных в коробку, зачищаются и соединяются, как требует схема. Желательно делать соединения с помощью клеммных колодок, методом пайки или опрессовки. Скрутка считается временным соединением, но его можно в дальнейшем доработать.

От распределительного щитка зависит вся схема электрохозяйства и то, как будет работать проводка в частном доме или квартире. Его размещают недалеко от входной двери. Если стена из гипсокартона, выбирают встраиваемый вариант щитка, а на железобетонной – устанавливают наружный. Расположение делается на небольшой высоте (около 1,5 м). Крепление щитка производится на дюбель-гвозди или саморезы. Размещение счетчика в щитке не требуется, так как он должен быть установлен в подъезде, а в частном доме – на столбе внешней электросети.

В магазине щиток можно покупать, когда известно, сколько внутри нужно поместить оборудования, оставив при этом запасное место. Стандартный щиток содержит места крепления DIN-реек, в которые легко вставляется и фиксируется все электрооборудование. Соединительные провода внутри устанавливают новые и без скруток. Фазы и нулевой провод отличаются по цвету. Если он одинаковый, маркировку делают из цветных трубочек или с помощью надписей. Для вводного и выводных кабелей оставляют запас по длине не менее 120 мм на возможный ремонт.

Подключение вводного кабеля и счетчика расхода электроэнергии производится специалистами электрослужбы.

Монтаж подрозетников, розеток и светильников

На стене отмечается центр расположения первой розетки, а затем, если требуется, через 71 мм отмечается середина следующей (стандартное межосевое расстояние).

Монтаж подрозетников и розеток

Сделать выемки для подрозетника в бетонной стене – это трудоемкий процесс, для которого требуется перфоратор со специальной коронкой. Затем к ним пробиваются штробы, и прокладывается электропроводка. Лучшим решением является прокладка отдельных проводов к каждой розетке. В подрозетнике вырезается заглушка для проводов и проверяется, как он входит в отверстие стены. Затем производится грунтовка отверстия, и внутрь наносится шпаклевочная смесь на основе гипса. После подрозетник вместе с вставленными в него проводами вдавливается строго горизонтально в раствор. Установочная коробка должна войти заподлицо с поверхностью стены. Штробы и провалы вокруг подрозетников замазываются штукатурным раствором только после их полной фиксации.

Розетки устанавливаются на винты или саморезы после того, как будет закончен ремонт стен с финишной отделкой. При этом напряжение в подводящих проводах отключается. После монтажа рамок и панелей розеток подача электричества возобновляется.

Подрозетники из пластика можно применять для установки выключателей. Их монтаж делается аналогичным образом.

Розетки в гипсокартонной конструкции установить легко благодаря тому, что материал хорошо обрабатывается. Каркасные системы позволяют делать скрытую прокладку коммуникаций при любом количестве проводов.

Осветительные приборы равномерно распределяют в помещении. Классическим решением является подвешивание люстры в середине комнаты. При ее монтаже необходимо знать, что сейчас к люстрам и люминесцентным лампам необходимо подводить заземляющий провод. При установке натяжного потолка или потолка из гипсокартона люстра крепится к основе через закладные элементы. Создается впечатление, что она парит в воздухе.

Размещение люстры на натяжном потолке

В последнее время стали популярны точечные светильники, которые размещают в подвесном потолке. Еще до его отделки необходимо определить места установки приборов. Рационально размещать лампы на расстоянии не менее 1 м друг от друга, а от стены – на 60 см. При этом они не должны попадать на детали каркаса. Проводка располагается между основой перекрытия и подвесным потолком.

Монтаж. Видео

Про монтаж электропроводки в квартире доступно расскажет это видео.

Если последовательно пройти все этапы от проектирования до монтажа, то электрическая проводка в квартире своими руками может быть успешно сделана. Такая работа должна входить в план на очередной ремонт и должна выполняться в первую очередь. Для этого применяется пошаговая инструкция. Удобство, надежность и долговечность электрической системы зависят от того, насколько правильно составлена схема, как удалось рассчитать оборудование, от качества комплектующих и соблюдения всех норм и правил.

Оцените статью:

Электропроводка в квартире своими руками + фото

Главным видом энергии в частных домах и квартирах по-прежнему остается электричество. С каждым годом число электроприборов стремительно растет, а соответственно и меняются требования к качеству проводки.

Помните, что электропроводка в квартире проводится индивидуально, поэтому можно рассмотреть лишь основные принципы. Электричество ведется через распределительный щит, который может располагаться на стене, либо в нише. Оптимальным вариантом является расположение щита около входа в квартиру.

Проводка в гофре

При расположении распределительного щитка за пределом квартиры, от него протягивается провод из меди к щиту в помещении. Для удобства доступа лучше расположить щит на высоте не более 2 м от пола. Внутри должны располагаться автоматы, УЗО и непосредственно электрический счетчик.

В квартирах используется несколько линий электропроводов, используемых для питания потребителей: осветительные приборы, розетки, кухонная бытовая техника.

Обратите внимание! Для подключения стиральной машины также стоит предусмотреть отдельную линию питания.

Правила проведения электричества

Проводка по квартире В квартирах предусматривают электрические провода, скрытые слоем штукатурки. При частичной отделке стен сайдингом, гипсокартонном или вагонкой, провода из штукатурки протягивают в гофре. Чтобы сделать скрытую электропроводку в поверхности стены проделывают штробу глубиной до 2 см с помощью зубила и молотка, или болгаркой. Все зависит от материала стен. Чтобы уменьшить количество пыли, поверхность увлажняют.

Прежде чем начать штробирование, необходимо нанести разметку. В изготовленную лунку укладывают провод, замазывают алебастром, а затем оштукатуривают. Для дополнительной защиты провода, его можно протянуть в рукаве или трубе, но стоимость монтажных работ при этом увеличится.

Замена электропроводки
Обратите внимание! Вся проводка должна проходить прямо, без углов и наклонов, чтобы в дальнейшем у вас не возникло трудностей с вбиванием гвоздей в стену при необходимости.

Для протягивания электрической проводки в квартиру стоит остановиться на одножильном электропроводе из меди в ПВХ изоляции. В этом случае снижается риск окисления по сравнению с многожильными проводами. А медь обладает более высокими прочностными характеристика и меньшим сопротивлением, чем алюминий.

Что касается розеток и выключателей, то здесь предпочтение отдается пластмассовым коробкам соответствующего размера. Коробки под розетки фиксируются в стену с помощью алебастра.

Освещение, розетки и выключатели

Двухклавишные выключатели
  1. Распределение проводки из распредкоробки Для оптимального количества искусственного света в комнате должен быть один общий источник света и при необходимости дополнительные приборы. При монтаже розеток рассчитывайте их количество с учетом того, что на 6 кв. м должна быть одна розетка. Если их будет больше, это только повысит функциональность и удобство помещения.
  2. Поскольку кухня оснащена множеством бытовых приборов, то в ней монтируют не меньше 3 розеток, независимо от метража. В ванной комнате хватит двух розеток, защищенных УЗО. В комнатах стоит сделать 4 розетки, к которым будет свободный доступ.
  3. Сделайте выбор в пользу двухклавишных широких выключателей, которые очень удобны в использовании. Их располагают внутри комнаты рядом с дверью на высоте 0,75 м. Учтите, что при открытой двери доступ к выключателям не должен быть прегражден.
Розетка с латунными контактами и керамическими внутренностями
Обратите внимание! При покупке розеток и выключателей стоит остановиться на изделиях с латунными контактами и внутренностями из керамики.

Монтажные работы

Распредкоробка с проводами

При наличии одной линии питания, магистральный провод проводится от распределительного щита на лестничной площадке в квартиру. Уже от провода с помощью распределительной коробки и электропроводки проводится электричество во все комнаты.

Обратите внимание! Следует оставить 10 см запас провода в коробке для проведения возможных ремонтных работ.
Схема подключений линий электропроводки

На сегодняшний день новостройки имеют несколько линий питания. В этом случае от защитного прибора электросети протягиваются несколько проводов индивидуально к каждой линии потребления. Такой вариант увеличивает затраты электропроводки, приборов, финансовые затраты, но в разы увеличивает надежность электрической сети и облегчает выявление поломок.

Обратите внимание! Прежде чем начинать работы с электричеством, необходимо обесточить сеть.

Как выбрать провод

Распредкоробка с состыковкой квартирного и подъездного кабелей

Сечение электрического провода зависит от допускаемой плотности тока. Выбирая из стандартного ряда сечений, необходимо делать округление в сторону увеличения. При соединении электропроводов в соединительной коробке используют паяльник со сплавом олова. Для проведения этой работы вам потребуется много времени, однако это значительно повышает надежность соединения. Флюсом может выступать любая кислота, за исключением канифоли. Недопустимо использовать скрутку для соединения проводки, поскольку это не только опасно, но и значительно затрудняет процесс ремонта в ходе эксплуатации.

Завершающим этапом проведения электропроводки в квартире станет протягивание провода к автомату питания, после того, как вы удостоверитесь в работоспособности электрической цепи.

Рекомендуем:

Видео

Узнайте, как соединить провода в распредкоробке:

Фото

Замазанная алебастром проводка Установка выключателя Установка розетки при монтаже электропроводки
Схема подключений линий электропроводов к электроприборам Распредкоробка Проводка в штробе Проводка в комнате в штробах Проводка в гофрированной трубе Проводка скрытая под плинтусом Прокладка проводки в коробе из гипсокартона Пластмассовые коробки под розетки Отвод фазы со стояка к новому автомату Дифференциальный аппарат для проводки

Электрика в квартире своими руками. Инструкции

Оcвещение

Правильно подобранное освещение поможет вам преобразить любую комнату и создать в ней уютную атмосферу. О секретах светодизайна, а также о том, как сделать подсветку своими руками мы и поговорим в данной статье.

Подробнее

Выключатели

Установить включатель света не так уж и тяжело. Не нужно вызывать мастера. Прочитайте эту статью и сможете сделать монтаж выключателя света сами.

Подробнее

Розетки

Ремонт в квартире очень часто сопровождается заменой проводки и розеток. В данном разделе представлена вся информация по данной теме, какие виды розеток существуют, как установить и правильно подключить различные виды розеток.

Подробнее

Монтаж электропроводки своими руками

Реально ли провести электропроводку в квартире своими руками? — Вполне, но для этого нужно изучить массу информации. Зато после можно легко и быстро устранить любую неполадку в электросети своей квартиры.

Подробнее

Схема электропроводки в квартире

Если вы собрались проложить электрическую проводку самостоятельно, нужно разработать схему электропроводки квартиры. Должны быть указаны розетки, выключатели, лампы, распредкоробки, силовой щит и прокладки проводов.

Подробнее

Замена электропроводки в квартире

Замена электрики в квартире обязательна во время капитального ремонта, а также в случае серьезной поломки. Как осуществить замену проводки своими руками и при этом сделать все правильно? Все ответы — в этой статье.

Подробнее

Как сделать электрику в квартире

Электрика в квартире своими руками, на первый взгляд дело не легкое, но прочитав статьи на нашем сайте , вы разберетесь во всем и сделаете проводку, розетки, выключатели и освещение своими руками.

Подробнее

Как сэкономить электроэнергию

Получаемые в конце месяца счета за электричество, буквально отбирают половину зарплаты. Какой из этого может быть выход? — Естественно, начать экономить, снижая ежедневное потребление электроэнергии в доме по максимуму.

Подробнее

Схема подключения УЗО

Современные технологии все активнее помогают сделать нашу жизнь более комфортной и безопасной. В данной статье мы поговорим об устройстве защитного отключения электричества и узнаем, как подключить УЗО в своей квартире.

Подробнее

Электропроводка в квартире своими руками: пошаговая инструкция, монтаж

 Для внушительного количества людей домашний ремонт является большой проблемой и тяжелым стрессом, но не бойтесь, в данной статье опытные мастера с удовольствием поделятся знаниями и подробно, пошагово, расскажут, как собственноручно провести электропроводку в квартиру своими руками. Это не сложно, будьте уверены в себе и своих силах, следуйте инструкциям, а так же помните о соблюдении техники безопасности при работе с электричеством.

Если впоследствии у вас возникнут неразрешимые сложности или непонятен какой-либо из описанных ниже шагов, то тогда разумнее обратиться за помощью к командам профессиональных электриков – ремонтников, поскольку они, используя опыт и наработанные умения, выполнят работу самостоятельно и избавят вас от терзающей неуверенности. В противном случае, Ваше подспорье – данная статья.

План – схема

Прежде чем приступить к воплощению желаемого в действительное, следует, как и во время любой другой работы, разработать план – схему, по которой вам важно ориентироваться впоследствии. В первую очередь нужно на листе изобразить план жилого помещения, а так же учесть местонахождение бытовой техники, осветительных приборов, выключателей, розеток, дверного звонка, телефонов и электрического щитка. Выполняйте эту работу в пошаговом режиме, чтобы добиться максимального качества, и помните, что ко всем проводимой вами мероприятиям нужно отнестись с должной ответственностью, не торопиться, но и не переусердствовать. Ошибки во время составления план – схемы на этапе строительства могут дорого обойтись.

Полезный совет:Для понятного понимания положения дел рекомендуется осветительную, и розеточную схемы рисовать на сторонних листах одного чертежа. Продумайте количество розеток и ламп, а так же местонахождение распределительного щитка, исходя из индивидуальных особенностей жилой площади.

Уделите требуемое внимание помещению с ванной, туалетом и раковиной, так как в данных комнатах присутствует повышенная влажность, соответственно, проводка в подобных местах должна быть хорошо защищенной от воздействия воды. Не лишним будет подвести к ванной комнате устройство защитного отключения, которое, в случае утечки электричества, обесточит всю комнату и спасет от внезапно нагрянувшей катастрофы.

Полезный совет:Розетки в ванной, для большей безопасности и спокойствия жителей квартиры, должны быть обязательно заземлены.

Так же, готовя план – схемы учтите мощность подключаемых в сеть электроприборов, особенно габаритных, таких как холодильник или электрическая плита. Вы рискуете пережечь слабую электропроводку и вызвать пожар, если будете использовать ее там, где требуется более качественная. Не забудьте определиться с выбором автоматического выключателя, устанавливаемого в электрический щит.

Методы монтажа.

Строители предоставляют на выбор два метода монтажа электропроводки – закрытую и открытую.

Открытой называют сеть проводов, располагаемых вдоль полов и стен с помощью специальных пластиковых трубок, а так же под плинтусами. При выборе такого типа проводки внимательно оцените факт того, что нельзя тянуть осветительные и силовые кабели в одном месте, а плинтуса лучше сделать устойчивыми к огню, чтобы, в случае неполадок в электросети, не возникло дополнительных сложностей.

Закрытой электропроводкой именуют кабели, пущенные внутрь стен, потолков и прочих ограждений. Учтите, что при выборе проводки закрытого типа вам понадобятся упрочненные кабели, устойчивые к горению, влажности и физическим повреждениям, поскольку провода, замурованные в стенах, должны безотказно работать в течение крайне обширного периода времени, и экономия денежных средств на кабелях вполне способна вылиться в новый, никому не нужный и совершенно неуместный ремонт.

Полезный совет:Еще на этапе создания план – схемы составьте список необходимых материалов и подсчитайте необходимую длину проводов, учитывая все особенности креплений и подвода контактов.

Забудьте о мысли сэкономить во время ремонта на кабелях, розетках и пластиковых трубах, поскольку Ваша задача – провести в родной дом добротную электропроводку, которая прослужит годы. Установка сомнительной продукции глубинок китайских провинций в будущем зачтется вам дополнительными расходами и растраченными впустую силами и нервами. И помните, что кабели следует располагать в вертикальной или горизонтальной плоскости, но никак не косо, за исключением прямого угла, поскольку косое расположение электропроводки создает риск разрыва кабеля и создания внештатных ситуаций.

После того, как вы определились в выборе типа электропроводки, приготовьте все необходимые инструменты и следуйте пошаговой инструкции.

Шаг первый: Штробление стен.

  • Штробление – это процесс вырезания в стене небольшого канала, в котором будут располагаться электрические провода. Для выполнения данной задачи вам понадобятся соответствующие инструменты, как, например, зубило или перфоратор со сверлом по бетону. Что касается размеров канала, то он не должен превышать двух сантиметров в ширину и глубину, но исходить следует из размеров используемого кабеля.

Полезный совет:Существует множество способов вырезания каналов в бетонных стенах. Исходите из своих возможностей и наличия рабочих инструментов. Не имея болгарки с диском работы по бетону, можно использовать дрель или зубило и молоток.

Шаг второй: Прокладка трассы

  • Готовясь прокладывать кабель, учтите, что проводник должен иметь запас длины, поскольку подключение проводов к розеткам, электрическому щитку и осветительным приборам, требует контакта оголенными жилами, поэтому прибавляйте к планируемой длине кабеля плюс 7-8 сантиметров. Не забудьте предварительно обесточить дом, отключив главный автомат или иными способами, а так же действуйте крайне осторожно, чтобы исключить возможность поражения электрическим током во время проведения работ.
  • Установленный кабель должен прочно прилегать к стене, поэтому определитесь со способом фиксирования электропроводки в штробе. Запомните положение проводов в стене, поскольку во время будущих ремонтов эта информация будет для вас невероятной полезной.

Интересный факт:В советское время во время прокладки трасс активно использовался разведенный алебастр, который очень быстро застывал и «захватывал» провод, присоединяя его к стене. При работе с этим материалом учитывайте тот факт, что алебастр схватывается очень быстро, поэтому максимально сократите время работы с данным материалом.

Шаг третий: Фурнитура и отделка.

  • Подключение фурнитуры – не требующий серьезных усилий процесс, целью которого является присоединение выключателей и розеток к протянутым по штробам проводам. Для этой цели используются специальные подрозетники и коробы.

Полезный совет:Для монтажа электросетей лучше использовать одножильный медный провод, поскольку при дальнейшем соединении проводов скрутка с одножильными проводами значительно жестче. Подключение розеток одножильным проводом так же будет надежнее альтернативных.

  • Выбирая подходящую фурнитуру обращайте внимание на материал и сопроводительные бумаги, которые могли бы подтвердить их качество. И не забывайте, что электрические розетки являются устройствами повышенной пожарной опасности, поэтому не размещайте их рядом с раковинами, газовыми или электрическими плитами и ванной. Так же не подсоединяйте розетки вблизи пола, поскольку, в случае затопления последнего, может возникнуть короткое замыкание и разгореться пожар.

Полезный совет:Помните о технике безопасности при работе с электроприборами и постарайтесь учитывать все возможные ситуации, способные произойти в вашей квартире и за пределами. Помните: Вы строите на годы вперед!

  • По завершению установки розеток, выключателей и прочей фурнитуры, следует заштукатурить стены, скрывая проделанную работу и приводя жилое пространство в более презентабельный вид.

Шаг четвертый: Электрический щит

  • Сборка и установка электрического щита – это заключительный шаг монтажа электропроводки в квартире. Сопоставьте электрические кабели с устройствами автоматического выключения и УЗО с помощью составленной вами план – схемы. Помните, в аппаратах УЗО вводной провод подключается к верхней части, а отходящий – к распределительной коробке в нижней. С успешным выполнением данного шага монтаж электропроводки в квартире завершен, остается только подключить ее к внешнему энергоносителю, расположенному в самом жилом доме.

Интересный факт:Наличие УЗО в электрической сети не спасает от короткого замыкания и энергетических перегрузок, поэтому обязательно дополняйте цепь автоматическим выключателем.

Шаг пятый: Внешний энергоноситель.

  • Подключение электричества от главного носителя в квартиру является весьма трудоемким процессом, поскольку для осуществления данной задачи Вам потребуется согласование ответственных организаций и перечень документов, разрешающих вам проводить данные операции. Нотариально заверенная схема проводки является одним из ключевых документов для получения разрешения на подключение вашей энергосети к главному носителю. «Бумажная волокита», связанная с подключением вашей квартиры к внешнему источнику электропитания может занять столько же времени, сколько занял монтаж электропроводки.

Полезный совет:Подключение вашей домашней электрической сети к внешнему энергоносителю лучше предоставить ответственным за жилое здание лицам, поскольку только им доподлинно известны все тонкости устройства подачи электропитания в доме.

Электропроводка в квартире своими руками

Разводка электрики в квартире – важнейший момент, с которого начинается любой капитальный ремонт. Проложенные провода чаще всего располагаются под многослойным «пирогом» из штукатурки и декоративной отделки, и если не предусмотреть все нюансы заранее, неполадки в работе сети или подключение мощного прибора могут привести к новому ремонту. Поэтому рассмотрим поэтапно, как сделать проводку в квартире, а вот своими руками проводить работы или довериться профессиональному электрику – решать вам.

Составляем схему электропроводки в квартире

Главная ошибка начинающих мастеров – неправильное планирование предстоящей работы. При составлении схемы сети нельзя прикидывать «на глазок» расположение ламп и выключателей, необходимо предусмотреть каждую мелочь, чтобы квартире не пришлось обрастать тройниками и удлинителями. Поэтому без чертежей и расчетов никак не обойтись.

Электропроводка в квартире своими руками: пошаговая инструкция составления схемы:

1. Чертим общий план квартиры, помечаем расположение окон и дверей.

2. Схематически расставляем мебель, сантехнику и бытовую технику. Не забываем и про крупные аксессуары, чтобы зеркало или картина не оказалась на месте запланированной розетки или выключателя. Для большей наглядности, потребители электроэнергии можно выделить красным цветом. Например, так.

3. Упрощаем чертеж: убираем мебель и другие предметы, не нуждающиеся в подключении к сети, а на месте расположения электроприборов помечаем розетки (одинарные, двойные – все зависит от количества потребителей).

4. Для удобства, рекомендуем продумать схематическое обозначение для всех элементов сети или воспользоваться подсказкой.

5. В итоге мы получили силовую часть схемы электрики в квартире.

6. Теперь примемся за расстановку осветительных приборов. Обычно, люстры располагают в центре комнаты. Чтобы определить место вывода проводов для них, необходимо измерить и разделить пополам длину и ширину комнаты и отметить на схеме пересечение линий из этих точек. В помещениях с неправильной геометрией (Г или П-образных), нужно поделить комнату на 2 или 3 части и найти центр на каждом участке. Если предусмотрено дополнительное освещение с подключением к сети без использования розеток, обозначьте на схеме и эти приборы.

7. Осталось продумать расположение выключателей. Понятно, что они будут находиться при входе в комнату или около приборов зонального освещения, здесь главное – учесть, в какую сторону будет открываться дверь, чтобы зажжение света не превратилось в игру на ощупь в полной темноте. Выключатели удобно располагать по внутренней стенке помещения (исключение – ванная и туалет).

Результатом подготовительных работ станет общий рисунок, на котором будет совмещен план силовой линии, схема размещения выключателей и осветительных приборов.


Кстати, если вы не дружны с черчением, зато на «ты» с компьютером – можно все расчеты и планирование произвести в специальных программах, например «Электрик», «DIA», «sPlan», «AutoCAD», «Visio».

Нормы и стандарты, которые нужно учесть при прокладке проводов

По современным нормативам, разводка электроснабжения должна включать минимум 2 автономные линии – осветительную и силовую (розеточную). Причем к одной осветительной линии можно подключать не более 5-ти приборов, а розеточной – максимум 4 (для мощных потребителей типа микроволновки, электроплиты или стиральной машины рекомендуется выделить дополнительный провод).

Составляя схему проводки в квартире, не забывайте о стандартах:

Кабель должен проходить от потолка, оконных, дверных проемов и углов с отступом не меньше 10 см, от пола – минимум 15 см.

 Провода следует прокладывать по горизонтали и вертикали под прямым углом друг к дружке, соблюдая параллельность линий. Избегайте всевозможных переплетений и пересечений (зазор между проводами – от 3 мм). Также не стоит экономить, проложив провод по диагонали – слишком велика вероятность впоследствии забыть его точную дислокацию и нарушить целостность проводки банальным гвоздем.

Расстояние между отопительными коммуникациями и электропроводами должен быть больше 3 см.

 Выключатели и розетки удобно располагать на одной высоте. Определенных требований по стандартам здесь нет, но выключатели, обычно, размещают на расстоянии опущенной руки, а розетки – около 30 см от пола (исключение – высоко подвешенные приборы).

Провода к выключателям ведутся сверху, а к розеткам – снизу.

 Заземляющие контакты розеток ни в коем случае нельзя подключать к водным или отопительным коммуникациям или нулевому проводу – это опасно для жизни.

В идеале, в ванной не должно быть розеток, но если без них не обойтись, позаботьтесь о влагозащите.

Чтобы провести электропроводку в квартире своими руками, необходимо определиться с типом разводки.

Существует 3 наиболее распространенные схемы:
1. С использованием распаечных коробок – самый экономичный вариант. Щиток со счетчиком и автоматическим выключателем находится на лестничной клетке, а от него в квартиру заводится кабель питания. В этом случае проводка в квартире своими руками от щитка осуществляется через распределительные коробки, располагающиеся у входа в каждую комнату.

2. Бескоробочный способ или «звезда» – каждый электроприбор имеют выделенный провод (в идеале – и автоматический выключатель), который заводится в квартирный электрощиток. Этот вид разводки считается самым безопасным, не требует монтажа распределительных коробок и позволяет контролировать каждый элемент электросети. Но на практике он встречается редко, так как значительно увеличивает стоимость проекта (потребуется габаритный щит и втройне большее количество проводов, чем при коробочном подключении).

3. «Шлейф» – экономичный вариант «звезды» предусматривает последовательное подключение нескольких электроточек к общему проводнику, который заводится либо в распределительную коробку, либо сразу в щиток.

Наиболее часто используются комбинированные варианты, которые подбираются индивидуально для каждого проекта, исходя из особенностей планировки и энергоресурсов дома. Например, для маломощных приборов можно использовать подключение по типу «шлейфа», а для требующих больших энергозатрат – задействовать «звезду».

Чтобы было легче определиться с типом подключения, рекомендуется сгруппировать все электроприборы по мощности, специфике работы (освещение/электроснабжение) и месту установки.

Например, можно выделить в отдельные линии:
1) освещение жилых комнат;
2) освещение кухни и коридора;
3) электроснабжение кухни и коридора;
4) электроплиту, бойлер и другие мощные приборы;
5) электроснабжение жилых комнат;
6)электроснабжение и освещение санузла.

Это поможет избежать перегрузки сети и полного обесточивания всего помещения, если потребуется произвести частичный ремонт электрики в квартире. Для безопасности, на группу освещения и электроснабжения санузлов и кухни необходимо установить УЗО – выключатели дифференциального тока (а в идеале, нужно обеспечить ними все линии). В итоге должна получиться приблизительно такая схема проводки электрики в квартире.

Выбор проводов и фурнитуры

Если вы решили сделать электрику в квартире своими руками, обратите внимание на марку провода и его сечение. Для розеток понадобится провод 2,5-4 мм, а для выключателей – 1,5 мм.

Наиболее востребованы на сегодня два типа:
1) ВВГ – кабель с медными жилами, каждая из которых защищена отдельной поливинилхлоридной изоляцией.

Плюсы: разнообразие форм (бывает плоским, треугольным, круглым, секторным, квадратным), есть огнеупорная модификация (ВВГнг).
Минусы: высокая цена.

2) ПУНП (ПУГНП, АПУНП) – провода с медными изолированными жилами, заключенными в оболочку из ПВХ.


Плюсы: доступная стоимость
Минусы: материалы могут выйти из строя при нагреве, а форма провода – только плоская.

А вот провода с жилами из алюминия (АПВ, АППВ, АПРТО) не стоит использовать при обустройстве домашней электропроводки – они быстро выходят из строя от попадания влаги и со временем теряют прочность, что становятся причиной замыканий.

Помимо проводов, понадобится и фурнитура:
• Розетки и выключатели (оптимальный вариант – скрытого типа).
• Клеммные колодки.
• Распределительные коробки с защитой от возгорания.
• Автоматы с УЗО (для осветительной линии подойдет 10А или 16А, для электропитания – 25А или 32А, для электроплиты – 40А).

Как провести проводку в квартире своими руками

Чтобы знать, как правильно сделать проводку в квартире, необходимо учесть следующие моменты:
• Обустройство пола и потолков – подвесные или натяжные конструкции, напольные ниши и короба могут стать отличной маскировкой для части коммуникаций, позволят сэкономить на длине проводов и время на прокладку штроб.

• Отделка стен (толщина штукатурного слоя или выравнивание с помощью гипсокартона).

• Местонахождение плит – в панельных домах можно использовать пустоты в перекрытиях. Правда, состояние каналов в них может быть плачевное – придется проводить зачистку.

• Несущие стены – нарушать их целостность запрещается. Да и бетонные перекрытия, особенно в участках над дверными и оконными проемами, штробить проблематично, к после есть риск попасть в проводку при установке карнизов.

В зависимости от этих нюансов, работы можно выполнить скрытым, открытым или комбинированным способом. Скрытый монтаж проводится в новостройках или при капитальном ремонте квартиры, ведь он предусматривает штробление стен с последующим их оштукатуриванием и выравниванием.

Алгоритм работ для проведения электрики в квартире своими руками выглядит так:
1. На составленной схеме электропроводки разносится трасса прокладки штроб.


2. С помощью разметочного шнура, отвеса и строительного уровня делается разметка.


3. По разметке проводятся штробы с использованием перфоратора, болгарки или зубила с молотком. Стандартная ширина и глубина выемки для проводов – 2 см.


4. В канавках прокладываются провода, фиксируясь на стене специальными дюбель-хомутами или алебастром с промежутками в 25-30 см.


5. Устанавливаются подрозетники и коробки, подключаются розетки и выключатели.


6. Производится сборка вводного щитка: линии оснащаются УЗО, подключаются автоматические выключатели.


7. На финальном этапе рекомендуется сделать «прозвонку» проведенной электрики в квартире мультиметром. Если не возникнет проблем – можно включать автомат и испытывать собранную сеть.

Открытым способом электропроводку можно провести, спрятав провода в гофротрубы или закрыть в специальные кабель-каналы. Этот метод считается самым простым по трудозатратам, но наиболее сложным в планировании – ведь спрятать или красиво оформить маскировочные конструкции довольно проблематично. Поэтому чаще всего проводка в квартире своими руками производится комбинированным способом.

И последний совет: закончив разводку электропроводки в квартире, обязательно сохраните ее схему в архиве с документами – она еще не раз пригодится во время ремонта и не только.

Электропроводка своими руками в доме и квартире

В монтаже электропроводки в частном доме или квартире нет ничего сложного и особенного – такого – чего не смог бы понять и сделать нормальный человек с головой и руками. Но, для выполнения всех работ понадобятся инструмент для электромонтажных работ и определённые знания по монтажу электрики.

Прежде всего необходимо определиться для чего нужна электропроводка, то есть, что именно будет подключаться к розеткам, где и какое необходимо освещение и откуда будет удобно управлять этим освещением. Другими словами, выбрать места для розеток, выключателей и светильников. Сделать это, лучше всего на бумаге или компьютере. Затем, после расстановки и разделения проводки на группы получится схема электропроводки Вашего дома. Идеальный вариант – это наличие проекта электроснабжения, но полноценный проект электропроводки для квартиры или частного дома встречается не часто, в смысле делать монтаж по нормальному проекту приходилось редко. Причина, конечно же, в ценах – хороший очень дорогой. Даже если его заказать, то при этом нет никакой гарантии в том, что всё будет выполнено качественно. Качественно – это, когда учтено всё, без исключения. Из всех предложений, подавляющее большинство проектировщиков-дизайнеров не имеют технического  образования, они “художники” и не имеют ни малейшего представления что такое стройка или ремонт. Так что, если будете заказывать проект, выбирать нужно очень тщательно и не спеша.

Схема электропроводки в частном доме и квартире >>

В самом начале работ по монтажу электропроводки необходимо составить список всего необходимого материала. Следует особое внимание уделить качеству материала. На сегодняшний день самый лучший выбор – это покупка материала в специализированном магазине электрики. Если фирма-продавец крупная – цены бывают даже ниже, чем на рынке  и купить можно все в одном месте, и уверенности в том что товар качественный намного больше. Выбор фирмы – производителя зависит от вашего бюджета выделенного на электрику. При определении бюджета необходимо помнить о реальной опасности использования дешевого и некачественного материала для электрики.

Материал для электропроводки в квартире и доме: стоимость материалов >>

Прокладка проводов и кабелей электропроводки в квартире или частном доме состоит из трех частей: разметка, сверление отверстий для крепежа и закрепление проводов. В первую очередь необходимо разметить места расположения розеток, выключателей и светильников, для этого понадобятся размеры по горизонтали и высоте по стенам и размеры мест расположения светильников на потолке. На сегодняшний день, почти все магистральные провода и кабеля электропроводки в квартире или частном доме прокладываются по потолку за натяжными или подвесными потолками. Размечать по потолку следует разметочным  шнуром. Для сверления необходим перфоратор и буры, а также стремянка или подмости. Для прокладки провода понадобятся пассатижи, рулетка, легкий молоток и крепеж для провода.

Прокладка проводов и кабелей электропроводки в квартире и частном доме >>

Необходимо знать, как расключать распределительные коробки, для этого понадобятся монтажные схемы распределительных коробок электрических цепей розеток, выключателей, светильников и прочего электрооборудования, а также порядок действий при сборке распределительной коробки,  то есть в какой последовательности и какие следует зачищать и соединять проводники в распределительной коробке. На монтаж электропроводки в квартире или доме, для групп освещения и розеток, почти всегда, приобретается только трехжильный провод. Для новой электропроводки розетки с заземлением являются обязательными. Все провода, кроме на розетки одной группы,  подведенные к распределительной коробке должны быть подписанные.

Схемы подключения электрики в квартире и доме: принципиальные и монтажные,

соединение распределительных коробок >>

Распределительная коробка – это самая главная часть электропроводки. В коробках производится расключение всей электропроводки, то есть необходимое и правильное соединение токопроводящих жил кабелей в строгом соответствии со схемой. Распредкоробки должны быть на стенах. Самое лучшее соединение в коробке – это скрутка и затем сварка скруток. В распределительной коробке, в прямом смысле слова, распределяются электрические проводники: проводник с фазой, нулевой проводник и заземляющий проводник. К любой распределительной коробке обязательно прокладывается  провод с электропитанием и в коробке по схеме соединяются проводники, распределяя цепи фазного, нулевого и заземляющего проводников по проводам, проводник – это каждая, отдельная жила в проводе или кабеле.

Распределительная коробка для электропроводки в квартире и частном доме >>

Установочные (монтажные) коробки или как чаще их называют – подрозетники, необходимы для монтажа розеток и выключателей, терморегуляторов для тёплых полов, а также для различных устройств, предназначенных, к примеру,  для управления светом или для поднятия и опускания жалюзи на окнах. Подрозетники бывают для скрытой и наружной электропроводки. При монтаже электропроводки на стенах из гипсокартона, пластика или других панелей используются специальные, с креплениями для панелей.

Установочные коробки для розеток и выключателей >>

Щитки – это основные распределительные устройства в квартирах и в домах. Размер щитка зависит от количества электротехнических устройств, которые планируется разместить в щитке. Выбирается место для расположения щитка. Автоматические выключатели подбираются по максимальному току, нагрузке и производителю. Устройство защитного отключения (УЗО) также подбираются по максимальному току, нагрузке и производителю. Счётчик – это основной прибор учёта электроэнергии в квартире или доме.

Розетки и выключатели для квартиры или частного дома различаются только в плане дизайна, рекомендуется выбирать только известного производителя. Светильники – электротехнические устройства, которые, наряду со своей основной функцией – освещением, еще служат украшением интерьера.

При монтаже электропроводки своими руками в частном доме необходимо выбрать место для контура заземления, решить, необходимы ли стабилизаторы, генератор, источники бесперебойного питания.

Но, лично я считаю: каждый должен заниматься своим делом, а монтаж электропроводки в Своём Доме лучше доверить профессионалам!

Модернизация электрооборудования

для домашних мастеров: установка прожектора

Многие домовладельцы, которые ничего не думают о малярных, столярных и сантехнических работах, робеют, когда дело доходит до электромонтажных работ. Немного страха не обязательно плохо при работе с электричеством – он может уберечь вас от серьезной ошибки. Но это не значит, что нет электрических проектов, с которыми вы могли бы справиться. Все, что вам нужно, это понимание того, как электрические нормы применяются к вашему проекту, и некоторые инструкции по правильному подключению проводов.

Прожектор: простое обновление электрооборудования

Установить внешний прожектор – первое из трех простых самостоятельных обновлений, которые мы рассмотрим – можно сделать практически в любом доме.

Чтобы безопасно провести вас через это обновление, мы заручились помощью электрического подрядчика Питера Энга, владельца компании Electrical Enterprises Incorporated в округе Личфилд, Коннектикут. На выполнение всех трех проектов у него ушёл день. Чтобы облегчить вашу работу, мы включили фотографии, на которых показаны основные этапы, и иллюстрации, на которых показаны все электрические соединения.Проконсультируйтесь с электриком, если проводка в вашем доме отличается от показанной на рисунке.

Если вы все еще не чувствуете себя уверенно, вот альтернативный подход: проложите кабели, установите коробки и подключите выключатели и розетки, затем наймите электрика для окончательного подключения питания и проверки любых нарушений кодекса. (Большинство муниципалитетов разрешают вам самостоятельно выполнять электромонтажные работы, хотя вам никогда не разрешается подключать провода к чужому дому.) Кроме того, перед началом работы получите соответствующие разрешения в местном строительном управлении.Это закон, и вы также получите преимущество проверки вашей работы как на этапе черновой подготовки, так и после ее завершения.

  • Перед началом работ выключите питание на главной сервисной панели.
  • Подключите лампу или тестер цепей к цепи, над которой вы работаете, чтобы убедиться, что питание отключено.
  • Наконец, если у вас есть какие-либо вопросы или опасения, всегда консультируйтесь с лицензированным электриком или строительным инспектором, прежде чем продолжить. Электромонтажные работы несложны, но их неправильное выполнение может быть серьезным.
Тревор Джонсон и Пол Перро

Установка прожектора

Осветите свою жизнь – или, по крайней мере, свой задний двор – прожектором. Наша установка решает общую проблему: палубу без надлежащего освещения, лестницу или прилегающий двор.

Решение требовало установки двухлампового прожектора ($ 12) высоко на стене дома. Как и в случае с большинством электрических обновлений, это зависит от подключения к существующей цепи.Если вы не уверены, может ли цепь поддерживать обновление, проконсультируйтесь с электриком. Перегрузка цепи представляет собой опасность возгорания.

  1. Выберите место для прожектора снаружи дома и просверлите отверстие диаметром 1 дюйм в стене на чердаке.
  2. Затем выберите место для настенного выключателя, который будет включать прожектор. Лучшее место – прямо над существующей розеткой возле двери, ведущей на улицу.
  3. Вытащите сетевую розетку из коробки, но не отсоединяйте ее (сейчас должно быть отключено питание).Толкните змею внутрь стены, чтобы убедиться, что нет никаких препятствий.
  4. Затем прорежьте в стене отверстие для выключателя примерно на 34 дюйма выше розетки.
  5. Теперь перейдите на чердак и просверлите отверстие в верхней стеновой пластине прямо над местом выключателя этажом ниже.
  6. Используйте змейку, чтобы протянуть электрический кабель 12/2 в неметаллической оболочке вверх от отверстия переключателя на чердак. Трехжильный кабель в пластиковом корпусе, более известный под торговым названием Romex, стоит около 10 долларов за 25-футовый рулон.
  7. Просверлите отверстия диаметром 5/8 дюйма в балках перекрытия чердака и пропустите кабель через отверстия вверх по стене дома и выведите из отверстия в месте расположения прожектора.
  8. Выйдите на улицу и установите прожектор, убедившись, что соединены провода одного цвета (белый с белым, черный с черным, как показано выше). Кроме того, обязательно прикрепите неизолированный медный провод к винту заземления внутри выходной коробки на приспособлении.
  9. Теперь спуститесь вниз и протяните кусок нового кабеля от существующей розетки до нового отверстия переключателя.
  10. Подсоедините два черных (горячих) провода к переключателю, как показано на рисунке, а затем соедините два белых (нейтральных) провода с помощью поворотного разъема.
  11. Наконец, соедините два оголенных провода с “зеленым” соединителем с отверстием на конце. Обрежьте один из оголенных проводов на несколько дюймов длиннее другого.
  12. Наденьте зелень на длинный провод и скрутите два оголенных провода. Затем прикрепите длинный провод, выступающий из гриля, к винту заземления на коммутаторе.
  13. Выполните последние подключения проводов к существующей розетке. Присоедините два черных провода к темным винтам клемм на правой стороне розетки и два белых провода к светлым винтам на левой стороне розетки.
  14. Соедините оголенные провода заземления зеленым и подключите этот вывод к винту заземления на розетке.

Напоминания о правилах электрооборудования

  • Выключатели и розетки должны быть правильно заземлены.
  • Для всех стандартных соединений проводов необходимо использовать винтовые соединители.
  • При просверливании деревянного каркаса для электрического кабеля край отверстия должен находиться на расстоянии не менее 1 1/4 дюйма от ближайшего края. В противном случае каждое отверстие должно быть защищено металлической пластиной толщиной ½ дюйма.

Ремонт дома: почему никогда не следует делать дома своими руками

В среднем у американских домовладельцев в списке дел девять незавершенных домов. 55% этих домовладельцев также попытаются завершить эти проекты самостоятельно. Но только 31% из этих мастеров сообщают, что их проекты DIY были успешными.Культура DIY процветает в США из-за огромного количества телешоу и учебных пособий по улучшению дома, доступных в Интернете. Эти уроки и телешоу могут сделать проекты проще, чем они есть на самом деле. Эти руководства и шоу также не всегда учитывают индивидуальные потребности проекта. Они могут упустить жизненно важные шаги, из-за чего проект будет казаться намного проще, чем он есть на самом деле. Другие факторы, которые они могут упустить, – это меры предосторожности, строительные нормы и правила и материалы, необходимые для успешного завершения проекта.Это особенно актуально, когда дело доходит до завершения ремонта электрооборудования своими руками, например, переноса электропроводки в доме. Фактически, ремонт электрооборудования всегда следует доверить профессионалам.

Хотите узнать почему? Прочтите, чтобы узнать, почему вам следует отказаться от ремонта электрооборудования своими руками и выбрать для этого профессионала.

Почему вы должны оставить ремонт электрических проводов профессионалам

Электрическая неисправность указана Пожарным управлением США как одна из основных причин домашних пожаров.Чтобы избежать риска неисправности электрических проводов, обратитесь к профессионалу. Обратите внимание на эти дополнительные причины, по которым ремонт электрооборудования всегда должен выполняться профессионалами.

1. Риск

Когда вы пытаетесь выполнить замену электропроводки самостоятельно, вы подвергаете риску свое здоровье, здоровье других людей и свое имущество.

Завершение электромонтажных работ – дело опасное. При выполнении переустановки электрических проводов возможно поражение электрическим током и возгорание. Предметы в вашем доме также имеют более высокое напряжение.Чем выше напряжение, тем опаснее проект.

Скрытые распределительные коробки и соединения также сложно маневрировать. Поскольку эти компоненты должны быть вне поля зрения, вероятность получить от них шок увеличивается.

Пожары также могут возникать из-за неисправной проводки. Неисправная проводка вызывает короткое замыкание, которое может привести к возгоранию дома. Неисправная проводка также может оставаться незамеченной в течение многих лет, заставляя домовладельца чувствовать, что это была хорошо сделанная работа своими руками, пока не произойдет пожар.

Все эти факторы риска могут привести к серьезным травмам или даже смерти.В одних только США 51000 домашних пожаров вызваны электрическими компонентами и системами. Эти пожары причиняют ущерб имуществу в 1,3 миллиарда долларов в год.

Чтобы снизить риски, необходимо соблюдать соответствующие процедуры. Если вы решили провести электромонтажные работы в своем доме, то получите все необходимые разрешения на выполнение работ. Когда работа будет завершена, убедитесь, что ваша работа осмотрена лицензированным электриком.

Однако лучший способ минимизировать риски – это нанять профессионального электрика, имеющего лицензию.

2. Безопасность

Электрики проходят обучение и проходят стажировку, чтобы совершенствовать свое мастерство и соблюдать протоколы безопасности. Они также должны пройти лицензионный тест, чтобы работать электриком.

Чтобы стать электриком, человек должен пройти 600 часов аудиторных занятий по безопасности, электрическим схемам и чтению чертежей. Затем электрики пройдут обучение без отрыва от производства под наблюдением лицензированного электрика.

Эти требования для того, чтобы стать электриком, показывают, что работа с электрическими компонентами и проводкой рискованна и трудна. Это работа, к которой нельзя относиться легкомысленно, независимо от того, сколько онлайн-уроков кто-то смотрит.

Может показаться, что отключение питания для завершения электрического ремонта – это все, что необходимо, но при возобновлении подачи питания на проводку могут возникнуть проблемы с безопасностью.

Электрики обучены тому, как минимизировать непосредственные и долгосрочные риски безопасности.Они знают, какие компоненты и проводку необходимо установить, почему и где. Для неподготовленного домашнего мастера эти протоколы безопасности и знание электрических компонентов слишком сложны, чтобы всегда должным образом следовать им.

Если вы хотите сохранить свои электрические компоненты и дом в безопасности, сосредоточьтесь на общей работе, которую может выполнять каждый домовладелец. Используйте лампочки, соответствующие мощности светильника, заменяйте изношенные или сломанные шнуры и избегайте перегрузки розеток.

Также будьте внимательны к признакам электрических проблем в вашем доме.Некоторые признаки электрической проблемы включают тусклое или мерцание света и / или частое срабатывание автоматического выключателя. Еще одним признаком электрической проблемы, которая может быть опасной, является жужжание или шипение от вашей электрической системы.

Если появляются какие-либо из этих предупреждающих знаков, они могут указывать на неисправную проводку или необходимость замены электрической панели. Всегда обращайтесь к квалифицированному электрику, чтобы осмотреть ваш дом и решить проблему.

3. Законность

Для выполнения некоторых электромонтажных работ требуется разрешение на выполнение работ на законных основаниях.Эти разрешения обеспечивают надлежащее соблюдение местных норм и правил безопасности. Профессиональные электрики и подрядчики также должны получать разрешения на выполнение работ.

Некоторые из этих разрешений также требуют, чтобы вы оставались в доме не менее года после завершения ремонта, если вы собираетесь выполнять работу самостоятельно.

В некоторых местах также незаконно выполнять электромонтажные работы и получать деньги за завершение проекта с лицензией. Людям, которые владеют бизнесом или работают в нем, также не разрешается проводить ремонт электрики без лицензии.Если вас поймают на выполнении электромонтажных работ без разрешения или лицензии, вам могут грозить штрафы и даже тюремное заключение за продолжающиеся нарушения.

Если вы или другой человек, даже кто-то из членов вашей семьи пострадали в результате неправильных электромонтажных работ, вы также можете подвергнуться судебному преследованию.

Некоторые законы гласят, что вам разрешается выполнять определенные электромонтажные работы без лицензии только в том случае, если они предназначены для близкого родственника, вашего собственного дома и не включают никаких коммерческих или промышленных компонентов, таких как счетчик общего пользования.Например, вам разрешено работать с электроприбором близкого родственника, но вам не разрешается выполнять какие-либо дополнительные работы с низким напряжением в их доме. При работе с приборами все же необходимо соблюдать определенные правила и протоколы безопасности.

Для допустимого ремонта электрооборудования, ремонт должен выполняться только в вашем доме. Допустимый электрический ремонт включает замену выключателей, ремонт осветительных приборов и замену патронов предохранителей и проводов. При всех разрешенных ремонтах электрооборудования сверьтесь с местными законами, чтобы убедиться, что выполняемые вами электромонтажные работы законны.

Если вы все же решите установить проводку в своем доме, вы должны нанять лицензированного инспектора по электрике для подключения кабелей к электросети. Инспектор также проверит проводку, чтобы убедиться, что она соответствует коду. Если проводка соответствует нормам, инспектор выдаст вам Сертификат соответствия.

Также важно нанять лицензированного профессионала. Многие мастера и электрики без лицензии готовы выполнить эту работу. Но это также сопряжено с риском для вас как домовладельца.

Лицензированные подрядчики несут страховку и компенсацию рабочим. Это означает, что они берут на себя ответственность за своих работников и выполняемую ими работу.

Если подрядчик или разнорабочий без лицензии получил травму во время работы над вашим домом, он может подать на вас в суд. Они могут подать в суд на медицинские счета и потерю заработной платы после того, как инцидент произошел на вашей собственности.

Чтобы избежать такого рода проблем, важно нанять лицензированного электрика или подрядчика.Вам также следует попросить показать их лицензию и свидетельство о страховании. Убедитесь, что их страховка также включает компенсацию рабочим.

Даже если у нелицензированного подрядчика безупречная репутация, важно защитить себя и свое финансовое благополучие. Лицензионный контракт и электромонтажные работы могут стоить дороже, но вы можете расслабиться, зная, что не будете нести ответственности за любые неудачи.

Эти законы применимы и к другим профессиям. Такие работы, как покраска, столярные изделия и HVAC, также должны выполняться физическим лицом или компанией, имеющими лицензию и страховку.

4. Неудачные проверки

Еще одна проблема с электромонтажными работами своими руками – это неудавшиеся проверки. Если вы выполнили электромонтажные работы в своем доме, для которых требовалось разрешение, то также необходимо, чтобы лицензированный электротехнический инспектор проверил их после завершения, чтобы убедиться, что они соответствуют нормам и безопасны. Если вы завершите электромонтажные работы, не пройдя техосмотра, это может привести к большим штрафам.

Инспекторы по электрике обязаны обеспечить безопасность всех электрических компонентов вашего дома, прежде чем они могут быть использованы.Для них это просто стандартная процедура проверки электрических компонентов из-за риска, связанного с обнаружением неисправностей в электромонтажных работах.

Когда вы пытаетесь продать свой дом, любой ремонт электрооборудования своими руками также будет обнаружен домашним инспектором покупателя или во время инспекции торговой точки, проведенной городским инспектором. Если будет обнаружен ремонт электрооборудования без разрешения, тогда городской инспектор может потребовать, чтобы работа была открыта и осмотрена, что может быть для вас большими расходами, например, демонтаж гипсокартона.

Инспектор покупателя не забирает разрешения на электромонтажные и другие работы в доме. Однако они заметят и предупредят покупателя, если электромонтажные работы будут выполнены неправильно. Одно это может стоить вам продажи вашего дома, потому что покупатели хотят жить в безопасном доме.

Они также хотят жить в доме, который соответствует нормам безопасности и строительным нормам. Потенциальный покупатель вашего дома, если он хорошо осведомлен, не захочет брать на себя риск штрафов и оплаты работы, которая будет сделана правильно и согласно требованиям.

Если покупатель вашего дома нанимает лицензированного электрика, который обнаруживает нарушения и отсутствие разрешений, то вы, вероятно, будете оштрафованы на крупный штраф, если продажа еще не завершена. В это время вас могут заставить оплатить неисправные электромонтажные работы до закрытия продажи.

Если после продажи будет обнаружена неисправность электрооборудования, вы все равно можете понести ответственность. Это может подтолкнуть покупателя вашего дома к рассмотрению судебного иска против вас за то, что вы не проинформировали его об отсутствии разрешений и неисправных электромонтажных работах.Особенно, если запрещенная работа не значилась в раскрытии дома.

5. Страховые проблемы

Страховые компании имеют право отказать в претензиях, связанных с небрежностью. Если вы не получите надлежащих разрешений и не получите лицензированного электротехнического инспектора для проверки вашей работы, ваша страховая компания может посчитать вас небрежным, если в результате ваш дом будет поврежден.

Например, если ваш дом загорелся из-за неисправных или незаконных электромонтажных работ, страховая компания имеет право отказать вам в иске.

Они также могут посчитать вас небрежным, если вы просто не знали, что в вашем доме были выполнены неисправные электромонтажные работы. Ваш дом – это ваша ответственность. Некоторые другие вовлеченные люди могут быть частично или в основном виноваты, но ваша страховая компания будет решающим фактором в отношении того, явилось ли ваше требование результатом халатности.

К сожалению, единственная халатность, в которой вы можете быть виновны, – это просто то, что вы вообще не знаете о неисправной электрической работе. Вот почему также рекомендуется попросить квалифицированного электрика осмотреть дом перед его покупкой.

Отказ в претензии – это высокая цена, особенно если наем электрика был бы гораздо более экономичным.

Ремонт электропроводки: всегда нанимайте профессионала

Если потребуется переустановка электрических проводов, обязательно тщательно изучите их. Также спросите их мнение у квалифицированного электрика. Убедитесь, что ваш подрядчик и / или электрик также соблюдают закон.

Они должны получить соответствующие разрешения, иметь страховку и проверить свою работу.

Лучше всего доверить электромонтажные работы профессионалам. Если вам не терпится завершить проект своими руками, то займитесь рисованием и другими косметическими проектами!

Ознакомьтесь с нашим сообщением в блоге, чтобы узнать больше об услугах электрического усилителя в вашем доме и о том, какая электрическая линия может вам подойти. Возможно, пришло время обновиться!

Если вам нужен квалифицированный электрик, свяжитесь с нами сегодня, чтобы записаться на прием, чтобы мы могли связать вас с высококвалифицированным электриком, прошедшим проверку биографических данных и прошедшим испытания на наркотики, для выполнения электромонтажных работ в вашем доме.

Несколько вещей, которые я узнал о себе и электромонтажных работах

Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получать партнерскую комиссию.

Я действительно ненавижу неожиданные ситуации, которых не понимаю

Мне очень комфортно работать с электрическими системами. И я подумал, что меня устроит «легкая» замена розеток и выключателей.

Я не знал, какой будет ситуация, пока не взглянул на проводку, и я действительно не ожидал, что найду.Вот почему я подключил заменяющие розетки точно так же, как и существующие устройства.

Нет, я не считал правильным подключать 5 проводов к розетке, но я не хотел начинать делать что-то по-другому, не понимая полностью, почему это было сделано именно так. Возможно, мне потребовалось слишком много размышлений и набросков, чтобы понять, что делают все эти провода.

Попробуйте изменить слишком много сразу, и ошибки станут более вероятными или, по крайней мере, их будет труднее отследить. Я старался быть осторожным.

Это действительно недостаток опыта. Опыт работы с различными сценариями, ситуациями и результатами – единственное, что могло помочь. Никакое планирование не может заменить.

Проще говоря, я не ожидал, что мне придется исследовать много неизвестных, и меня тревожит то, что некоторые из этих неизвестных остаются нерешенными, несмотря на все мои попытки разобраться в них.

Я знаю, что в действующих нормах говорится о проводниках в коробках и о том, как следует подключать переключатели, но этого недостаточно для принятия решений о проводке десятилетней давности.

Я полагал, что все будет лучше, аккуратнее и правильнее

Электрики, которые работали над нашим недавним ремонтом, отлично поработали, и мне не на что было жаловаться.

Но кто бы ни работал над домом до того, как мы его купили… они наверняка оставили беспорядок.

Я ожидал, что существующая электропроводка будет отличаться и будет ближе к современным стандартам электропроводки. Думаю, это мой недостаток опыта в разговорах.

Некоторые города БУДУТ выдавать разрешения домовладельцам и проверять их работу

Я помню, как читал, что только лицензированные электрики могут получить разрешение на электромонтажные работы.Но после того, как кто-то оставил комментарий об обратном, я изучил его и обнаружил, что мой город будет выдавать разрешения. Когда я позвонил, чтобы проверить, думаю, они сказали, что стоимость будет 50-70 долларов.

Возможно, вы не захотите или не нуждаетесь в разрешении при замене одного устройства, но казалось, что это было бы хорошей идеей для определенных вещей. Если я перееду или добавлю какие-либо торговые точки в будущем, я, вероятно, сделаю это, чтобы второй раз увидеть свою работу. Но это, скорее всего, произойдет после того, как электрик проверит и исправит текущую проводку устройства.

Я упрямо отношусь к найму других для работы, которую, как мне кажется, могу (в теории) сделать сам

Мне понадобился ГОД, чтобы добраться до розетки за телевизором. Я подключил удлинитель к ближайшей сетевой розетке, потому что я не хотел, чтобы он включался в розетку, сообщая о неисправности с обратной полярностью: горячий и нейтральный.

В августе 2016 года я спросил о розетках с защитой от взлома, сказал:

Я собираюсь заняться заменой розеток.

Почему задержки? Во-первых, наша панель выключателя еще не нанесена на карту.Последнее, что я проверил, многие ярлыки были неправильными. Ночью тихо, но я не хотел рисковать, сбрасывая будильник жены или что-то в этом роде. Во-вторых, я не могу выполнять какие-либо электромонтажные работы, если рядом находятся мои дети. Им нравится смотреть, как я работаю, а иногда они хотят «работать как папа».

И действительно, всегда так много дел.

Наверное, надо было позвонить электрику намного раньше. Может, у меня сложилось впечатление, что они не интересовались этой работой?

Несмотря на мою первоначальную неуверенность, я уверен, что смогу заменить каждую розетку и выключатель, и, возможно, некоторые осветительные приборы, которые мы собирались заменить.И я уверен, что смогу сделать это правильно. В конце концов.

И после совета, который мне давали по поводу разрешений и проверок для домовладельцев, я проверял работу на всякий случай.

Но сколько времени это займет?

Я упомянул в другом посте, сколько еще разного. проблемы, о которых я знаю и которые собирался исправить или обратиться к электрику. Что произойдет, когда я в следующий раз удивлюсь? Исследования, вопросы, дополнительные исследования и, возможно, еще много времени. Не говоря уже о тревоге.

Сегодня я разговаривал со своим подрядчиком, чтобы узнать его мнение о получении разрешения на выполнение всех розеток и выключателей самостоятельно. Он хорошо меня знает, и я доверяю его мнению. Некоторые розетки необходимо заменить для устранения проблем или из-за износа, некоторые переключатели – по косметическим причинам, а другие – для функциональности.

Он напомнил мне, что электрики будут лучше подготовлены к тому, чтобы справиться с неожиданностями, которые наверняка приведут меня в замешательство. Я столкнусь с чем-то, к чему я не был готов (например, с окрашенными проводами или коробкой с избыточной емкостью), и это ударит меня, как преграду.А вот опытный электрик что-то посмотрит и точно знает, что нужно делать.

Мне нравится делать что-то самому. И мне нравится думать о себе как о осторожном и компетентном.

Но и у меня на тарелке слишком много вещей. Это было в моем списке дел уже более ГОДА. Нет недостатка в других вещах, которые также требуют моего внимания.

Слишком много домашних, личных и связанных с ToolGuyd проектов, к которым я еще не приступил. Это обсуждение, о котором я избегал публиковать.Короткий рассказ? Моя дочь еще не в детский сад. Моей жене пришлось взять выходной, чтобы я мог поработать над некоторыми вещами, при этом розетки и выключатель света были в верхней части моего списка.

Почему я такой упрямый? Боюсь ли я, что я как будто говорю, что не могу делать работу сам? Я боюсь как-то вас всех разочаровать?

Принимая это решение, я пытаюсь напомнить себе, что я бы не просто нанял электрика для работы, которую я мог бы выполнять теоретически, Я буду платить за их знания, опыт и знания .

Когда все будет проверено, исправлено и заменено, я буду чувствовать себя намного увереннее, если возникнет необходимость в замене розетки или выключателя света. Просто похоже, что будет слишком много времени и стресса проверять все устройства и коробки самостоятельно, а также исправлять, проверять и заменять все самостоятельно. Я бы поставил под сомнение все, что не выглядит «стандартным».

Какие еще ошибки или ярлыки десятилетней давности появятся?

Я считаю, что вызов профи – правильное решение.Я не хочу, чтобы на замену других розеток и выключателей ушел еще год или больше ночей, пытающихся придумать, как что-то исправить. Я не очень беспокоюсь о том, чтобы вызвать новые проблемы, но что, если есть большая проблема, которую я как-то упускаю?

Ребята, РОК!

Хорошо, я уже знал это. =)

Google – это моя первая остановка, когда я хочу что-то узнать, а вы, ребята, только вторые, потому что мне нравится быть немного лучше информированным, прежде чем я прошу помощи или совета у других.

Ребята, РОК. Спасибо – всем – за отличный совет в комментариях и письмах !!

Я всегда учусь и благодарен за вашу честность, проницательность и готовность помочь. Я особенно благодарен за то, что никто не заставлял меня чувствовать себя плохо, задавая вопросы.

Руководство домовладельца по ремонту дома

© 1jaimages / Adobe Stock

Установка в доме устаревшей или малоразмерной системы электропроводки обеспечит вам безопасность, предотвратит неприятности, такие как мерцание света, и даже сэкономит ваши деньги на счетах за электричество.Однако переналадка – серьезное мероприятие, требующее планирования и терпения.

Разберитесь в своих потребностях

© Карина Чекарева / Adobe Stock

Ремонт обычно включает в себя больше, чем просто замену старого провода. Если ваша электрическая панель (блок выключателя) имеет меньший размер, замена ее на более крупную позволит вам использовать больше электроники и приборов одновременно.

До 1965 года многие дома были построены с панелями на 60 А, которых было достаточно для того времени, когда семьи использовали меньше электроэнергии.Даже если вы чувствуете, что можете обойтись этим многим, скорее всего, вам нужно будет обновить свои услуги, чтобы иметь право на страхование домовладельца. Панель на 60 ампер небезопасна по своей сути при правильном использовании, и даже сегодня ее достаточно для очень небольшого дома. Однако в домах более типичных размеров современные пользователи склонны перегружать эти панели, что представляет опасность пожара.

Почти все современные дома построены с панелями на 100, 150 или 200 ампер. Самыми распространенными электрическими панелями являются модели на 100 и 200 ампер.Панели на 100 ампер достаточно для большинства домов площадью 3000 кв. Футов или меньше. Если у вас большой дом или вы используете энергоемкие приборы, такие как электрический водонагреватель или гидромассажная ванна, обычно более рентабельно выбрать панель на 200 ампер.

С другой стороны, если в вашем доме проводка была подключена в 1980-х годах или позже, скорее всего, потребуется всего несколько обновлений, чтобы заменить изношенную или поврежденную проводку и приспособления.

Вы также можете заменить старые розетки, осветительные приборы и выключатели.Старые круглые выключатели и розетки, установленные в плинтусе без плинтуса, из соображений безопасности следует модернизировать. То, что вы можете установить, зависит от требований к существующей розетке или приспособлению, поэтому убедитесь, что вы знаете, прежде чем покупать замену. Рассмотрите современные варианты, такие как розетки с USB-портами, и альтернативы, такие как кнопочные выключатели света вместо тумблеров.

Сделай сам или найми профессионала?

© puhimec / Adobe Stock

Если вы являетесь преданным мастером DIY, вы можете подумать о том, чтобы самостоятельно выполнить перемонтаж.Вы сэкономите деньги, но потратите несколько недель на грязную работу, связанную с резкой, сверлением, прокладкой проводов и заделкой отверстий. Сначала ознакомьтесь с местными электротехническими правилами и разрешениями. Затем создайте подробную карту цепей, которые вы хотите перемонтировать или установить вместе с розетками, переключателями и другими электрическими элементами, которые вам нужны.

Прежде чем приступить к работе, попросите сертифицированного электрика осмотреть существующую проводку на предмет признаков, что работа может быть более сложной или опасной, чем вы ожидали. Попросите их просмотреть вашу новую схему электропроводки на предмет возможных проблем.Готовая работа по замене проводки своими руками должна пройти проверку лицензированным электриком. Перед тем, как начать свой проект, найдите электрика, который захочет провести эту проверку. Не все электрики проводят проверки работ, которые не устанавливали сами.

Ремонт электропроводки своими руками начинается с подготовки дома: убирают мебель или перемещают ее в центр комнаты и накрывают тканью, а затем поднимают ковры и половицы. Далее снимаем старую проводку. Если удаление нецелесообразно, вы можете вместо этого перерезать провода, чтобы отключить их.После этого можно устанавливать новую проводку. Это означает как замену проводки, так и проводку для новых розеток или других приспособлений. Если вам нужно просверлить новые отверстия, будьте осторожны, чтобы не задеть провода или трубы внутри стен.

Когда вы закончите, проверьте цепи. Если все они работают правильно, вы можете подключить каждый к автоматическому выключателю на вашей электрической панели и пометить каждый прерыватель названием его цепи. В завершение вызовите электрика для проверки, прежде чем закрывать точки доступа к проводке.

Создайте свой план

© Monkey Business / Adobe Stock

Если вы собираетесь самостоятельно выполнять переподключение, вам нужно будет спланировать, что вы хотите, и как это будет установлено. Если вы решили нанять электрика, ваша задача – спланировать то, что вы хотите, а не решить, как это установить. Оставьте работу над схемотехникой профессионалам.

Начните с перечисления приборов и электроники, которые у вас есть в настоящее время, и тех, которые вы хотите обновить или добавить в течение следующих 25 лет. Большинство домов ремонтируют только раз в два десятилетия.Когда вы планируете заранее, ваш электрик может учесть будущие приборы в вашем проекте изменения проводки. Рассмотрим такие особенности, как:

  • Отопление, вентиляция и кондиционирование (HVAC)
  • Освещение и потолочные вентиляторы
  • Водонагреватель
  • Стиральная машина и сушилка
  • Кухонная техника, включая холодильник, духовку, микроволновую печь, посудомоечную машину и морозильную камеру
  • Дома офисная электроника, такая как компьютеры и центры зарядки устройств
  • Развлекательные системы, включая телевизор и стереосистему
  • Гидромассажная ванна, спа, сауна или бассейн
  • Электроника для хобби, такая как гитарный усилитель, электроинструменты или швейная машина
  • Вспомогательные приспособления для передвижения, такие как подъемники для инвалидных колясок, лестничные подъемники и вспомогательные кресла.
  • Более крупные различные функции, такие как полотенцесушители или моторизованная беговая дорожка

. Как только вы определитесь, чего хотите, сделайте простой чертеж вашего дома, включающий в себя ваши основные приборы, электроника, освещение, выключатели и розетки.Визуальное представление помогает электрику понять вашу цель, что, в свою очередь, помогает спланировать электрические схемы вашего дома.

Просмотрите чертеж вместе со своим электриком. Они могут предложить изменения из соображений практичности, безопасности или стоимости. Прежде чем электрик приступит к работе, убедитесь, что вам действительно нравится план. После начала работы просьба об изменениях увеличивает время и стоимость работы. То, что вам кажется простым изменением, на самом деле может потребовать сложной проводки.

Установите бюджет

© estradaanton / Adobe Stock

Прежде чем вы начнете искать электрика, определите бюджет для своего проекта по ремонту электропроводки. Стоимость перенастройки во многом зависит от размера вашего дома и от того, сколько вы хотите перемонтировать. Если у вас ограниченный бюджет, подумайте о том, чтобы менять проводку в доме, комнату за комнатой или секцию за секцией, если позволяет ваш бюджет.

Самостоятельное выполнение некоторых подготовительных и очистных работ также может снизить затраты. Если вы хотите переставить мебель, натянуть ковры, расчистить чердак и, возможно, даже поискать в стенах электропроводку и розетки, есть большая вероятность, что ваш электрик вычтет стоимость этой работы из вашей общей суммы.

Однако

Материалы – не то место, где можно сократить расходы. Дешевые материалы снизят стоимость работы, но не стоит дешеветь систему, которая, как вы ожидаете, будет безопасно и эффективно работать в течение 25 лет. Спросите о типах материалов, которые использует ваш электрик, и проведите собственное исследование, чтобы убедиться, что качество соответствует вашим ожиданиям.

Найдите квалифицированного подрядчика по электротехнике

© Томаш Зайда / Adobe Stock

Ремонт электромонтажных работ – это не то, что нужно оставлять местным неподготовленным мастерам.Чтобы найти квалифицированного электрика, сначала спросите о рекомендациях. Если вы не можете получить какие-либо личные рекомендации, попросите совета у строителей или профессиональных ассоциаций. Как только у вас будет хотя бы три названия компании, свяжитесь с каждой из них, чтобы обсудить их опыт ремонта таких домов, как ваш.

Проверить лицензию электриков. Ищите компанию, у которой есть хотя бы один мастер-электрик, имеющий как лицензию мастера-электрика, так и лицензию подрядчика по электрике.Лицензия мастера-электрика – это профессиональная лицензия, а лицензия подрядчика по электрике – это бизнес-лицензия. Только мастер-электрик может иметь лицензию подрядчика по электрике. Также убедитесь, что подрядчик застрахован от общей ответственности.

Убедитесь, что этот электрик действительно работает в компании. Некоторые электрики позволяют компаниям использовать свои учетные данные, даже если они там не работают.

Будьте готовы к сбоям

© Ezume Images / Adobe Stock

Ремонт электромонтажных работ – одна из самых разрушительных работ по ремонту дома.Поскольку провода проходят по всему дому, доступ к ним часто означает подъем ковров и половиц, а также открытие стен и потолков. Ваш подрядчик не сможет сказать вам точно, сколько времени займет работа, пока он не оценит вашу существующую систему электропроводки и ваш новый план.

Ремонтные работы выполняются в два этапа:

Первый этап – Замена кабелей, проводки, схем и монтажных коробок.

Второй этап – Установка лицевых панелей на розетки и выключатели света и установка светильников.На этом этапе все подключается и идет «вживую».

Это означает, что даже ремонт нескольких комнат обычно занимает два или три дня. Для дома с тремя-пятью спальнями работа может занять до недели. Если вам нужны какие-либо специальные функции, такие как утопленное верхнее освещение, это продлит время. Просьба об изменениях в вашем первоначальном плане, таких как установка розетки в другом месте, также увеличивает время. Более того, всегда есть шанс, что ваш электрик столкнется с проблемой, которую он не мог предвидеть, начиная работу.

У вас не будет электричества в это время, что, скорее всего, означает отсутствие света, кондиционера, кухонной плиты или телевизора, среди прочего. Для вашего удобства подумайте о том, чтобы остаться в другом месте, пока идет работа.

Если вы решите остаться в своем доме, поговорите со своим подрядчиком, чтобы узнать, что будет сделано в каком районе и в какое время. Они должны быть в состоянии предоставить вам место, где вы не будете мешать друг другу. Они могли бы работать комнату за комнатой и позволить вам держать электричество в определенных комнатах, но это может растянуть работу на несколько недель.

Ремонт вашего дома может показаться хлопотным во время работы, но в результате вы получите более безопасный и приятный дом. Найдите время, чтобы спланировать, что вы хотите от своей электрической системы, и обсудите свои идеи с электриком. Если работа хорошо спланирована и выполняется квалифицированными рабочими, ваша новая система электропроводки будет надежно служить вам в течение следующих нескольких десятилетий.

Связанные

7 шагов, которые необходимо соблюдать при электромонтаже дома

Электросистема вашего дома представляет собой сложную систему, и знание того, как она работает, поможет вам стать более «уполномоченным домовладельцем».Некоторые районы не позволяют владельцу дома без лицензии проводить проводку в собственном доме из-за риска электрического пожара из-за неисправной проводки. Однако это все еще можно сделать под руководством дипломированного электрика. В других районах, особенно в сельской местности, вы можете бесплатно подключить свой дом.

Ниже приведены шаги, которые необходимо соблюдать при электромонтаже дома.

  1. Создайте письменную схему

Разработайте схему подключения, которая показывает расположение коробки выключателя и путь проводов к каждой розетке.

  1. Установите кабелепроводы

Начните с прокладки самых длинных проводов в первую очередь, чтобы избежать ненужных трубопроводов в стенах, даже если вы не собираетесь использовать их сразу. Запустите каждый провод наверху и протяните его в подвал. Таким образом, вы не будете использовать лестницу для проталкивания провода между этажами.

Вы также должны оставить по крайней мере один фут дополнительной проволоки на каждом конце на тот случай, если вам понадобится что-то передвинуть позже.

  1. Знать количество розеток

Определите, сколько розеток и переключателей будет работать в одной цепи.Обычно рекомендуется использовать шесть розеток на цепь 110 В в жилой зоне, тогда как всего две розетки на цепь являются стандартом на кухне, где бытовая техника потребляет больше мощности.

  1. Просверлите отверстия для проволоки

Перед сверлением любых отверстий убедитесь, что вы знаете, что находится с другой стороны стены / пола, чтобы избежать просверливания любых электрических проводов, воздуховодов или водопроводных труб. Продолжайте просверливать отверстия с помощью 1-дюймового сверла в середине шпилек, по которым будут проходить ваши провода.Чем больше у вас розеток, тем безопаснее будет ваш дом.

  1. Установите выключатель

Установите коробку выключателя так, чтобы вы могли легко получить к ней доступ в будущем. Желательно размещение в подвале или подсобном помещении.

  1. Протяните провода к розеткам

Поместите катушку с проволокой рядом с коробкой выключателя и протяните провод в соответствии с вашей схемой к ближайшей розетке или выключателю для каждой цепи. Вы также можете пропустить провода прямо через коробку.Любые провода, торчащие из коробки, могут просто засохнуть стенкой или могут быть отрезаны от электрической коробки.

Используйте инструменты для зачистки проводов, чтобы удалить внешнее пластиковое покрытие с концов проводов и прикрепить их в соответствии с инструкциями на коробке к каждой розетке, приспособлению или переключателю.

  1. Установите цепи

Установите отдельные цепи для каждого комплекта проводки. Схемы должны соответствовать силе тока провода и назначению розетки.

Руководство по электрическому подключению крошечного дома – Электромонтаж и электропитание крошечного дома


При строительстве крошечного дома обязательно возникнут вопросы по электрике. Я знаю, что у меня их был миллион:
  • Как крошечный дом получает электроэнергию?
  • Как подключить крошечный домик?
  • Какие провода, розетки и прерыватели мне нужны?
  • Сколько будет стоить подключить провод к моему крошечному домику?

Я хочу разобраться во многих этих более серьезных вопросах, а затем указать вам на отличный ресурс, в котором подробно рассказывается о электромонтаже вашего крошечного дома.

НАВИГАЦИЯ 6

Как крошечный дом получает электроэнергию?

По большей части крошечный дом устроен так же, как и обычный дом, но некоторые люди, которые более мобильны, предпочитают временное подключение, а не постоянное. Каким бы ни был ваш подход, есть некоторые технические детали, которым вы должны следовать.

Временные подключения к источнику питания – вилка на 50 А

Это мой предпочтительный метод и то, как я питаю свой крошечный дом.Я использую вилку на 50 ампер из магазина бытовой техники примерно за 30 долларов плюс удлинитель, который я собрал сам, купив концы и провод. Провод для шнура питания на 50 ампер довольно дорогой – 3 доллара за фут, если он изготовлен заранее, или 1,50 доллара за фут, если вы делаете это самостоятельно.

По сути, это просто гигантская розетка, через которую проходит много энергии. С помощью местного кодекса я обнаружил, что если я использую этот подход, то его «временность» является критическим фактором для соблюдения закона.

Если бы в моем крошечном домике была жесткая проводка, это открыло бы огромную банку червей с юридической точки зрения.Поскольку это «временное» соединение по своей природе, инспекторы строительства мгновенно потеряли интерес, а это именно то, что я хотел.
Другое преимущество этого подхода заключается в том, что вы можете заехать практически в любую парковку для автофургонов и подключиться к сети, что делает это беспроигрышным вариантом в моей книге.

Удлинители питания для миниатюрных домов

Если вы используете временное подключение к электросети в своем крошечном доме, вам понадобится способ подключить дом к источнику питания. Самый простой способ сделать это – купить шнур питания для дома на колесах.Имейте в виду, что он должен быть правильно подобран, чтобы быть в безопасности.

Постоянное подключение к источнику питания

Единственная реальная разница в том, что линия электропитания подключается непосредственно к панели, без вилки. Сначала вам необходимо установить и проверить блок питания и доступ к источнику питания. Затем приходит время подключить электричество к вашему дому.

Обычно это делает энергетическая компания, которая подводит линию к вашему дому и подключает ее к вашему блоку питания. Главное помнить, что каждый муниципалитет будет делать это немного по-своему, и это нужно будет проверить.

Национальный электротехнический кодекс – NEC

Национальный электротехнический кодекс – это основной справочник по кодам, на который вы должны ссылаться, когда дело касается электромонтажа. Эта книга довольно плотная, но для большинства вещей вы сможете выяснить различные ключевые разделы, которые вам нужно знать, когда вы начнете подключать провода в своем крошечном домике.

Конечно, рекомендуется нанять электрика, который поможет вам разобраться в деталях, и всегда требуется осмотр. Электричество в крошечном доме – это большое дело, поскольку неправильные действия могут создать опасную ситуацию, которая может привести к пожару или даже смерти.Действуйте на свой страх и риск, так как я не несу ответственности.

Расчет потребности в электричестве вашего крошечного дома

Было бы неплохо выяснить, сколько энергии потребуется вашему крошечному дому и которое он будет использовать по нескольким причинам. Во-первых, вам нужно правильно рассчитать размер источника питания, входящего в ваш дом. Если вы живете не в сети, убедитесь, что солнечные панели для вашего крошечного дома имеют правильный размер. Вам также необходимо убедиться, что ваши схемы, провода, прерыватели и т. Д. Имеют правильный размер, чтобы убедиться, что они безопасны и соответствуют требованиям.

Хорошая новость в том, что рассчитать это в крошечном доме действительно просто. Поскольку мы очень сознательно относимся к тому, что входит в наш дом, и мы часто сами проектируем и строим дом, мы точно знаем, что в нем будет происходить. Когда я проводил проводку в своем крошечном домике и разбирал свои солнечные батареи, у меня был буквально список всего, что требовало питания в моем крошечном доме.

Основы: амперы, вольт и ватты

Я не собираюсь вдаваться в подробное руководство по теории электричества, но нужно понять одну вещь, которая значительно упростит все это:

Это кажется достаточно простым, но давайте сделаем еще один шаг.Если вы вспомните те времена, когда вы занимались алгеброй, то иногда ваш учитель давал вам уравнение, в котором вам нужно было решить одну переменную, но это требовало, чтобы вы передвигали его. Если вы решали для X, вам нужно было манипулировать формулой так, чтобы X находился по одну сторону от знака равенства, а остальные переменные – по другую сторону.

Вы перемещали вещи путем деления, умножения и так далее, чтобы перемещать вещи туда, где они вам нужны. Это то, что нам нужно делать здесь во многих случаях, потому что мы можем знать две части уравнения, но не третью.
Например, если бы мы знали ватты и вольт, но не знали ампер, мы могли бы сделать это:

Другой пример: если мы знаем ватты и амперы, но нам нужно знать вольты:

Итак, единственное, что делает это намного проще, – это понимание взаимосвязи ватт, ампер и вольт. Взаимодействие между ними пропорционально другим.

Практический пример: если тостер говорит, что его мощность составляет 1200 Вт, и вам по какой-то причине нужно знать, что такое усилители, мы можем быстро выполнить вычисления.В домах чаще всего используются цепи на 120 вольт (подробнее об этом ниже). Это означает, что нам известны две переменные:

  • 1200 Вт
  • 120 вольт
  • Нам нужно решить для Ампер

Сколько электроэнергии потребляют предметы

Вот таблица обычных вещей, которые вы найдете в своем крошечном доме, и того, сколько энергии они потребляют.

120 Вольт против. 240 Вольт

Большая часть вашего дома в США работает от 120-вольтных цепей, но это будет отличаться в других странах.Также в домах в США вы обычно найдете схемы на 240 вольт, используемые для более крупных бытовых приборов, систем отопления, вентиляции и кондиционирования воздуха и других источников большой мощности.

Одна вещь, которая меня сначала смутила, это то, что иногда люди говорят о 220 вольт, 230 вольт или 240 вольт, когда говорят об этих типах цепей. Есть технические различия, но в основном они относятся к одному и тому же.

Я говорю 240 вольт, но на самом деле это означает, что вместо одного 120-вольтного провода, идущего к этой розетке / прибору, на самом деле к нему идут два 120-вольтовых горячих вывода.Вывод на 120 В плюс еще один вывод на 120 В в сумме дает 240 В.

В 240-вольтовых проводах вы обычно найдете красный и черный провод, которые являются «горячими» выводами. Вы также найдете один белый провод, который является нейтральным, и голый медный или зеленый провод, который является заземлением.

Делаем математику

Я бы начал с того, что сначала составил полный список всех электрических устройств в вашем доме (с розеткой и проводом) и перечислил их в столбце электронной таблицы. Затем рядом с этим столбцом создайте еще один столбец для ватт, ампер и вольт.Если вы хотите использовать солнечную энергию, вы можете добавить дополнительный столбец с указанием часов, в которые вы будете использовать каждый элемент в течение дня.
Затем начните заполнять все, что вы знаете о каждом элементе. Чтобы найти эту информацию, вы можете сделать следующее:

  • Проверьте этикетку, на которой обычно указаны некоторые электрические номера.
  • Перейдите на веб-сайт производителя и найдите спецификацию или руководство для элемента.
  • Используйте штекер Kill-a-Watt или токоизмерительные клещи для непосредственного измерения.
Схема подключения крошечного дома

Давайте начнем с обзора того, как крохотный дом подключен к электричеству.Электромонтаж вашего крошечного дома зависит от вашего дизайна и использования, но в целом люди подключают свой крошечный дом следующим образом:

  • Левая сторона основного этажа
  • Правая сторона основного этажа
  • Лофт
  • HVAC
  • Кухня
  • Приборы
  • Другие крупные тиражи

Каждая цепь должна быть рассчитана на ожидаемую нагрузку + 25% (в соответствии с нормами). Обычно это означает автоматический выключатель на 20 А в каждой цепи вашего дома, за исключением приборов и систем отопления, вентиляции и кондиционирования воздуха, поскольку они часто требуют больших затрат.

Я сделал свой немного иначе. Вот функциональная схема того, как устроен мой крошечный домик:

Вот схема расположения электрических соединений, когда я строил свой крошечный дом. Вы можете увидеть, чем эта диаграмма отличается от функциональной, показав расположение розеток, освещения, вентиляторов и других соединений. Функциональная диаграмма просто показывает, как все они связаны.

Обозначения на электрическом чертеже

При чтении схемы или создании плана крошечного домика электрические символы – это сокращение, обозначающее, что и куда идет.Они могут быстро сказать вам, что происходит в доме.

Перечень электрических материалов для крошечных домов

Электропроводка в крошечном доме состоит из множества элементов. Выбор правильных компонентов и их правильное подключение – ключ к безопасной установке. NEC диктует многие, если не все из этих соображений, поэтому убедитесь, что вы следуете этим рекомендациям.

Вот некоторые из ключевых элементов и мои рекомендации по ним:

Крошечный дом, электрическая панель / блок выключателя

Блок выключателя – это центральный источник энергии для всего вашего крошечного дома.Энергия поступает от источника питания (сеть, солнечные панели и т. Д.), А затем разбивается на более мелкие участки, называемые цепями. Я предлагаю иметь в вашем ящике не менее 10 ячеек для примерно 100-амперной коробки.

Во многих случаях ваша энергетическая компания по умолчанию будет использовать услугу на 200 ампер, но вы можете запросить меньшую мощность. Хотя неплохо было бы иметь более крупную услугу и немного большую коробку, чем то, что, по вашему мнению, вам нужно, на случай, если возникнет такая необходимость в будущем. Часто разница в стоимости не составляет тонны.

Провод для крохотного домика

Электропроводка в вашем крошечном доме обычно выполняется с помощью Romex (торговая марка, широко используемая для описания этого типа проводов), также известного как провод с неметаллической оболочкой, который обычно используется в бытовой электропроводке.

Одно небольшое замечание по поводу терминологии. У вас есть провода и кабели. Проволока представляет собой одиночный сплошной медный проводник, а кабель – несколько жилок из более мелких медных проводников, объединенных в жгут. Для непрофессионала мы используем слово «провод» случайно, но для ясности понимаем, что то, что люди часто называют проводом, на самом деле часто является кабелем.


Размер провода

Этот провод / кабель бывает разных размеров, измеряемых калибром проводов. При выборе калибра провода следует помнить, что чем больше число, тем меньше размер провода. Типичные размеры проводов для жилых помещений – 14, 12 и 10.

МАНОМЕТР НОМИНАЛЬНАЯ АМПЕРАЦИЯ ОБЫЧНОЕ ИСПОЛЬЗОВАНИЕ
14-2 Romex 15 А Цепи освещения
12-2 Romex 20 А Освещение и розетки, Холодильник
10-2 Romex 30 А Электрический водонагреватель, нагреватели плинтуса
10-3 Romex 30 А Электрическая сушилка для одежды
Что такое этикетки Romex

Romex также поставляется с разным количеством жил, которые объединяются в жгуты.Обычно у вас есть Romex с 2 проводниками (плюс заземляющий провод) или 3 проводниками (плюс заземляющий провод).

Этикетки для проводов на упаковке Romex представляют собой комбинацию калибра провода и количества жил, из которых состоит кабель. Например, кабель, состоящий из 2 проводов (плюс заземление) сечением 14 калибра, будет иметь маркировку 14-2.

Цветовая маркировка проводов

В большинстве случаев цвета проводов используются стандартным образом, но никогда не следует предполагать этого.Обычно жилы в проводе абсолютно одинаковые, только с разными цветными покрытиями, чтобы было легче отслеживать, какой из них какой.
Наиболее распространенным условием для цветовой кодировки проводов является следующее:

  • Черный для горячего свинца
  • Белый для нейтрального провода
  • Красный для второго горячего вывода на 240 В
  • Голая медь или зеленый цвет для вашей земли
Исключения цветового кодирования

Цвета проводов часто практически не отличаются.Когда вы сталкиваетесь с проводом, они, вероятно, сделаны правильно, но опять же, если вы не подключили его, вы на самом деле не знаете наверняка. Так что будь умным.

Бывают и другие случаи, когда цвета будут отличаться. Главное, что приходит на ум, – это трехпозиционный переключатель, нередко можно обнаружить, что белый провод используется в качестве «путеводителя» в трехходовой цепи и на самом деле может быть горячим. Чтобы сигнализировать об этом, стандартной практикой является обматывание ленты вокруг белого провода на всех коробках, чтобы сигнализировать об этом, но это не всегда происходит.

Если вы знаете другие исключения или советы, напишите о них в комментариях!

Автоматические выключатели

Выключатели – это предохранительные устройства, которые останавливают поток энергии при перегрузке или коротком замыкании в цепи. Это означает, что их размер должен соответствовать приложению, для которого они используются. Ниже приведена диаграмма, которая дает вам представление об общих сочетаниях.

В моем крошечном доме у меня был двухполюсный автоматический выключатель на 30 ампер для моего мини-делителя, а остальные были однополюсными выключателями на 20 ампер.

GFCI – Прерыватели цепи при замыкании на землю

Вы, наверное, знакомы с ними, потому что видите их в ванных комнатах. Это специальные выключатели, предназначенные для остановки электрического тока в случае обнаружения «замыкания на землю» всего за 1/40 секунды. Идея здесь в том, что во влажной среде существует больший риск. Кодекс предписывает, где они используются, поэтому обязательно следуйте ему.
AFCI – Прерыватели цепи дугового замыкания

Это тот, с которым вы, возможно, не так хорошо знакомы, но, как и GFCI, он останавливает поток электричества, когда обнаруживает дугу.Дуга может возникнуть из-за неправильной проводки, забивания гвоздя в провода, нарушения изоляции или какой-либо другой проблемы. Теперь они обычно требуются во всех спальнях и, как было показано, значительно снижают риск возгорания в доме. Обратитесь к местным нормам для получения указаний.

Заземление крошечного дома

Заземление – это резервный путь, по которому электричество течет от источника к земле и рассеивается. Вы можете заземлить свой крошечный дом, соединив шину заземления блока выключателя с прицепом и заземляющим стержнем.

Заземляющий стержень – это 10-футовый медный стержень, вбитый в землю с привязанным к нему медным проводом. Вы должны убедиться, что есть прямой поток от заземляющего соединения на выходах к шине заземления в коробке выключателя, а оттуда к заземляющему стержню.

В качестве меры безопасности мы также заземлили дом на прицеп, чтобы, если вы едете по дороге, ток мог стекать в прицеп и либо рассеиваться через основание сцепного устройства, либо дугу на меньшем расстоянии от прицеп к земле.

Разводка 12 вольт для крохотного дома

Многие люди спрашивали меня о 12-вольтовой проводке для крошечного дома – в основном те, кто хочет быть вне сети. Во многом это связано с тем, что вы читаете в Интернете о том, что 12-вольтовая проводка постоянного тока более эффективна, чем питание переменного тока, в основном из-за необходимости преобразовывать мощность из постоянного тока в переменный.

Это вообще плохая идея. Большинство советов по этому поводу пришло из того времени, когда инверторы не были такими эффективными, как сегодня.Солнечная энергия прошла долгий путь очень быстро, поэтому часто статьи и сообщения на форумах, которые вы читали, устарели. Даже что-то новое, что было 6 месяцев назад, считается устаревшим из-за темпов улучшения солнечной энергии.

Другой аргумент в пользу проводки постоянного тока на 12-вольтовой установке состоит в том, что постоянный ток в целом более эффективен. Это правда, но это еще не все. Учтите, что если вы проводите провод на 12 вольт, все ваши приборы должны быть на 12 вольт. Это означает, что бытовая техника, которую вам нужно купить, примерно в 3-5 раз дороже, а ваши возможности очень ограничены.

Любую неэффективность процесса преобразования постоянного тока в переменный можно преодолеть путем добавления одной или двух дополнительных панелей к вашей солнечной батарее. Переключение на переменный ток дает вам огромный выбор возможностей за небольшую часть стоимости устройств постоянного тока. Сама по себе экономия затрат, даже с учетом стоимости одной или двух дополнительных солнечных панелей, развеет любые мифы об использовании постоянного тока.

По этой причине я не рекомендую никому подключать дом к источнику постоянного тока напряжением 12 Вольт.

Сколько стоит подключить крошечный дом?

Стоимость электромонтажа вашего крошечного дома обычно составляет около 500 долларов на материалы и от 1000 до 3000 долларов на оплату труда, если вы нанимаете электрика.Сюда не входят осветительные приборы и приборы, поскольку они имеют широкий диапазон цен.

ПУНКТ КОЛИЧЕСТВО СТОИМОСТЬ КАЖДОГО
Romex-250 футов 1 $ 42.65
Розетки / переключатели 15 $ 14,49
Крышки розеток / переключателей 15 $ 0,49
Электрические коробки 15 0 руб.68
Скобы для проволоки – упаковка 225 1 $ 4,83
Блок выключателя 1 $ 43,67
выключатели 10 $ 4,18
Выключатели GFCI 2 46,15 долл. США
Выключатели AFCI 1 $ 52,31
Светодиодные шайбы 3 $ 29,43
Вентилятор для ванны 1 24 доллара.56
Итого 625,31 $

Ваша очередь!

  • Какой у вас план по установке электропроводки в крошечном доме?
  • Вы собираетесь быть в сети или вне сети?
Райан Митчелл, 20 октября 2020 г. / Tiny House

Проекты по домашнему электричеству: домашние работы или профессиональная работа

Большинство домовладельцев согласны: всегда есть чем-то , чем можно заняться по дому.У домовладельца может возникнуть соблазн поискать на YouTube видео с инструкциями, чтобы пополнить свой список дел. Хотя это может сэкономить вам немного денег, выполнение некоторых домашних электрических проектов самостоятельно может быть опасным вариантом.

3 Соображения для домашних электротехнических проектов

Перед тем, как приступить к домашнему электрическому проекту, важно учесть несколько факторов. Подумайте о следующем, чтобы решить, стоит ли вам делать это самостоятельно (сделай сам) или позвонить профессионалу:

  1. Ваш опыт, знания и способности. Вы когда-нибудь работали над подобными проектами? Если нет, знаете, что делать? Что еще более важно, знаете ли вы, как это сделать безопасно? Если вы не уверены, что сможете безопасно и правильно выполнять домашние электромонтажные работы, обратитесь к профессионалу.
  2. Ваш бюджет. Возможно, вы сможете выполнить электрический проект своими руками с меньшими затратами, чем если бы вы наняли профессионала. Однако подумайте о том, сколько вам, возможно, придется заплатить, если работа сделана неправильно и вам потребуется ее профессиональный ремонт.
  3. Ваше время. Сколько времени вы готовы потратить на выполнение домашних проектов по электрике? Простая работа может занять у вас гораздо больше времени, чем ожидалось, если у вас возникнут проблемы. Ваше время ценно. Электрики обучены и имеют опыт выполнения этого вида работ. Они могут выполнять задачи эффективно и с точностью до кода.

Возможные проекты DIY

Какие домашние электрические проекты вы можете выполнить самостоятельно? Это зависит от ваших знаний и навыков.Некоторые возможные проекты DIY могут включать:

  • Установка нового светильника
  • Установка потолочного вентилятора
  • Замена розетки
  • Замена выключателей света

Важно, чтобы вы полностью понимали любую электрическую задачу перед тем, как начать. Если эти задачи не будут выполнены правильно, вы можете подвергнуться риску поражения электрическим током или возгорания. Если вы сомневаетесь в том, как выполнить задачу, доверьте ее профессионалам.

Профессиональные электрические проекты

Даже если у вас есть полное представление об электрическом проекте, наем электрика может быть лучшим вариантом.Доверив работу профессионалу, вы будете спокойны. Вам не нужно беспокоиться о том, что новая розетка не была правильно установлена ​​или новый светильник не был надежно подключен.

Итак, какие типы домашних электрических проектов всегда лучше доверить электрику?

  • Обширные электромонтажные работы, например, установка новых цепей
  • Работа над блоком выключателя
  • Ремонт
  • Все остальное, что у вас нет на 100% уверенности в правильном заполнении

Электротехнические работы такого типа более сложны и опасны, чем работы по дому.Профессионал должен заниматься этим каждый раз. Если вы не уверены, есть ли у вас на руках проект DIY, лучше всего обратиться к профессионалам.

Лицензированные и застрахованные электрики, работающие с крупными электрическими проектами, могут гарантировать, что все в безопасности и в соответствии с правилами. Имейте в виду, что для этого вида работ могут потребоваться разрешения и следующие подробные электрические правила. Местные электрические компании осведомлены об этих правилах.

Вы можете попробовать выполнить электромонтажные работы самостоятельно; однако, если вы не являетесь экспертом, вы можете подвергнуть риску качество и безопасность.Лучше доверить эту работу профессионалам. Свяжитесь с Turn It On Electric, чтобы узнать о любых домашних электрических проектах в вашем списке дел.

Turn It On Electric

В Turn It On Electric мы стремимся выполнить работу правильно с первого раза. Позвоните в нашу команду 24/7, чтобы получить помощь по любым вопросам, связанным с электричеством, и мы немедленно выведем одного из наших специалистов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
