Автомобильная электротурбина / Хабр

Наиболее действенным способом увеличения мощности двигателя автомобиля является турбина. Однако она имеет ряд существенных недостатков таких как: наличие турбоямы, оптимальная работа в небольшом диапазоне оборотов двигателя, невысокий ресурс, сложность установки в неподготовленный для этого двигатель.

Многие из этих проблем способна решить электротурбина. С электротурбиной необходимое давление наддува можно создать в любой момент и можно сбавлять обороты не боясь, что давление понизится. В электротурбине нет горячей части разогреваемой до тысячи градусов. Это положительно сказывается на её ресурсе, цене и простоте установки.

Данная статья будет посвящена нашей разработке в этом направлении.



Разработка и конструктивные особенности

На данный момент в Китае можно купить множество электротурбин, которые ставятся прямо на вход перед воздушным фильтром. Однако они оказываются на 100% бесполезны. Для обеспечения необходимого давления и большого объема подаваемого воздуха мощность электродвигателя должна составлять около 4КВт. У китайских турбин от силы несколько сот ватт.

Для данной задачи нами специально был разработан бесколлекторный электромотор способный выдать до 5КВт мощности и который может раскрутить турбину до 50000RPM. Мотор был специально спроектирован так, чтобы на полной мощности он давал своё максимальный КПД в 93%, тогда он будет выделять 350Вт тепла, которые вполне реально отводить и в теории наш мотор может выдавать полный наддув постоянно. Подробнее с характеристиками нашего мотора можно ознакомиться по ссылке.

Для питания данного мотора нами было решено использовать два автомобильных аккумулятора. Это сильно упростит процесс эксплуатации и цену установки. Один аккумулятор используется штатный, второй подключается к нему последовательно. Для подзарядки второго аккумулятора, он переподключается к первому через высокоточные реле контакторы. Литиевые аккумуляторы стоили бы на порядок дороже, при этом для них понадобилась бы специальная зарядка и очень бережная эксплуатация с соблюдением правильного температурного режима.

Однако у данного решения есть и минус. Для питания мотора на полной мощности нужен ток в районе 250А, свинцовые аккумуляторы способны выдать такой, но не продолжительно(секунд на 10-30). Затем аккумуляторам нужно будет немного “отдохнуть”. Однако нам кажется этого вполне достаточно, редко от двигателя требуется полная мощность на более длительный срок.

В качестве самой турбины нами использовалась данная турбина (её характеристики также доступны по ссылке).

Мы удалили из неё всё лишнее и расточили под крепление мотора. Все подшипники находятся непосредственно в моторе и крыльчатка одевается на его вал, что автоматически даёт соосность вала мотора и крыльчатки. Поскольку турбина будет вращаться на очень больших оборотах мы подобрали в мотор высокоскоростные подшипники SKF итальянского производства.

Для работы бесколлекторного мотора нужен контроллер и на такой большой ток он достаточно дорогой. Однако мы специально подбирали токи и напряжения так, чтобы для этой задачи подошёл наиболее мощный из дешевых контроллер стоимостью 1500р. Данного контроллера хватает на грани на полную мощность и ему при этом требуется обеспечить очень хорошее охлаждение. Более мощные контроллеры стоят уже дороже 10000р.

Результат

Замеры нашего мотора на мощности до 1000Вт показали, что характеристики нашего мотора (потребление, обороты, Kv) достаточно близки к рассчитанным при моделировании. Большой объем статора и медной проволоки смогли обеспечить высокий КПД и низкий нагрев. При должном питании турбина с ним разгоняется до нужных оборотов. Но к сожалению мы пока не смогли провести полноценные испытания на полной мощности. При питании от двух аккумуляторов, через 2 секунды после набора полных оборотов контроллер сгорел, из-за отсутствия должного охлаждения. Мы заказали новый контроллер и планируем поместить его в ёмкость с трансформаторным маслом, что должно обеспечить его наилучшим охлаждением.

Видео тестов работы турбины с питанием 600 и 1000 ватт




Вывод

В итоге нам удалось создать рабочую электротурбину, которая обладает не высокой стоимостью и достаточно проста в установке. Далее будут проходить испытания уже на реальном автомобиле.

Примерная стоимость необходимых компонентов:

  • Мотор -17000р
  • Турбина -20000р
  • Аккумулятор -3000р
  • 4 реле -3000р
  • Дополнительная электроника, пайпы, воздуховоды -5000р

Итого стоимость комплекта турбины выйдет в районе 50000р.

P.S.
Автором данной идеи является Frimen3 ([email protected]). Он уже давно занимается проработкой этого вопроса geektimes.ru/post/252076 и он как раз и заказал у нас разработку мотора под данную задачу.

Электро турбина на ваз


Электротурбина! — DRIVE2

ОБЫЧНЫЕ ТУРБО-СИСТЕМЫ ПОЛУЧИЛИ АЛЬТЕРНАТИВУ

Покупая автомобиль, Вы прежде всего обращаете внимание на безопасность и надежность, красоту и функциональность, а также на мощность и крутящий момент.

Максимальные скоростные характеристики, полученные при использовании дополнительной аэродинамики, не могут помочь в получении качественного ускорения на многих автомобилях. Классический способ улучшить скорость и ускорение состоит в том, чтобы использовать двигатель большего объема, что в свою очередь увеличивает потребление топлива и количество отработанных газов

После многих лет научных исследований, специалисты из Германии разработали признанную во всей Европе и доступную идею нагнетания воздуха с минимальными затратами. Новый, и существенно лучший способ улучшить нагнетание воздуха в двигатель, предлагает компания KAMANN&AUTOSPORT с использованием их мини-турбины, установленной в воздухозаборнике. Изобретенный в Германии ЭЛЕКТРИЧЕСКИЙ ТУРБО-НАГНЕТАТЕЛЬ является мини-турбиной, электрической системой нагнетания воздуха в подкапотном пространстве. Такая система значительно улучшает эффективность при движении автомобиля, которая в свою очередь, способствует уменьшению расхода топлива, улучшает качество выхлопных газов, снижая показатели CО и значительно продлевая срок службы катализаторов, и увеличивает крутящий момент двигателя

БОЛЬШЕ МОЩНОСТИ, МЕНЬШЕ ОТРАБОТАННЫХ ГАЗОВ

Большинство обычных двигателей внутреннего сгорания, оснащенных турбинами для получения большей мощности и хорошего ускорения, потребляют меньше топлива и порождают меньшее количество выхлопных газов и СО при увеличенной производительности по сравнению с аналогичным двигателем без нагнетателя или компрессора. Все это хорошо производит впечатление в теории, на практике же, складывается другая ситуация. Высокий крутящий момент часто имеется в распоряжении только в относительно узком диапазоне числа оборотов. В частности, у некоторых турбо-дизельных двигателей наблюдается очень плохой показатель ускорения, когда в ответ на изменение положения педали газа двигателю необходимо какое-то время, чтобы поднять мощность и ускориться. Такое явление получило название «турбо-яма»

БЫСТРЫЙ ОТВЕТ И ЭКОНОМИЯ

Проанализировав рынок современных автомобилей, KAMANN утверждает, что к 2010 году доля автомобилей, оснащенных турбо-нагнетателями, будет составлять 60-70 % от общего количества проданных авто. Тщательно рассмотрев все существующие турбо-системы, специалисты KAMANN взялись разработать систему, которая быстро реагирует на изменение положения педали газа и в то же самое время экономична. Эти требования пока не могут быть реализованы в двигателе, оснащенном обычной турбо-системой. Двигатели с механической турбо-системой от выхлопных газов эффективны только в пределах определенного диапазона оборотов двигателя.

Неоспоримым преимуществом электрических турбо-систем является эффективность нагнетания воздуха во всем диапазоне оборотов двигателя, даже когда двигатель только запустился — нагнетаемый воздух уже присутствует во впускном коллекторе. Нагнетая воздух при запуске двигателя, ЭЛЕКТРИЧЕСКИЙ ТУРБО-НАГНЕТАТЕЛЬ дает мнгновенный ответ на нажатие педали газа, даже на небольшой скорости. Плюс, нагнетая воздух во время переключения передач, когда обороты сбрасываются и выжимается сцепление, Вы все равно непрерывно получаете дополнительную энергию для движения и ускорения. Благодаря этому Вы получайте Энергию и Экономию топлива!

ТУРБО-НАГНЕТАТЕЛЬ ДОПОЛНЯЕТ ТУРБО-СИСТЕМЫ

Так как Электрический Турбо-Нагнетатель от KAMANN способен дополнить уже существующие системы подачи воздуха в бензиновых/дизельных турбо-двигателях, скорость и ускорение такого автомобиля только возрастет. Большинство турбин начинает эффективно работать только свыше 2000-2500 об/мин, что означает — мощность двигателя (крутящий момент) ниже этого значения не увеличивается, что делает Ваш автомобиль не динамичным, а двигатель — слабым. Такая особенность работы двигателей с классической турбо-системой уходит в прошлое. С установкой ЭЛЕКТРИЧЕСКОГО ТУРБО-НАГНЕТАТЕЛЯ уже при 1000-1200 об/мин и спустя 1 секунду после нажатия на педаль акселератора, Ваш двигатель получает в распоряжение больше чистого воздуха, не затрачивая при этом ценную энергию. Крутящий момент увеличивается при этом на 10-12% по сравнению с классическим способом всасывания воздуха двигателем!

УВЕЛИЧИВАЕМ МОЩНОСТЬ — И ЭКОНОМИМ

Главное преимущество после установки ЭЛЕКТРИЧЕСКОГО ТУРБО-НАГНЕТАТЕЛЯ — получение для двигателя непрерывного крутящего момента и быстрое ускорение автомобиля. KAMANN AUTOSPORT сравнил автомобиль с бензиновым двигателем 1,4, но с установленным ЭЛЕКТРИЧЕСКИМ ТУРБО-НАГНЕТАТЕЛЕМ, и автомобиль той же марки с бензиновым двигателем 1,6 и без нагнетателя, и получил результат: у обоих автомобилей примерно одна и та же мощность и крутящий момент (динамика разгона), и это при почти неизменном потреблении топлива! Значит, двигатель 1,4 имеет ту же мощность, что и двигатель 1,6, но при этом потребляет столько же топлива.

Владелец такого автомобиля экономит при движении до 10% топлива! Теперь у Вас действительно будут Мощность и Экономия топлива в одном!

ПРЕИМУЩЕСТВА:

Увеличение крутящего момента и лучшее ускорение автомобиля в целом

Нагнетание воздуха — 5000 литров в минуту (для нагнетателя типа NORMAL) и 15000 литров в минуту (для нагнетателя типа SUPER

Комплект годен к установке на практически все автомобили с объемом двигателя до 7,5 литров

При одновременном использовании качественного фильтра нулевого сопротивления и сертифицированного ЧИП-ТЮНИНГА от ATLAS-TUNING — эффект превосходит все ожидания!

Установка возможна как до, так и после оригинального воздушного фильтра, а также после фильтра нулевого сопротивления (рекомендуемое условие — установка до датчика расхода воздуха и до патрубка выхода картерных газов)

Для установки на двигатели с заводской турбо-системой и VW VR6-двигатели действуют отдельные условия

Корпус, стойкий к воздействию воды и коррозии

Больше воздуха во всем диапазоне оборотов работы двигателя (избирательно для разных объемов двигателей)

Легкая и быстрая установка на любой автомобиль (приблизительно 30-90 минут в зависимости от сложности конструкции)

Эффективное сгорание топлива

Понижает потребление топлива до 10 % (только при сохранении стиля езды)

Отсутствие избыточного давления даже при использовании PTU (устройства повышения бортового напряжения автомобиля до 18,5 В)

Не ограничивает поток воздуха в двигатель, даже когда не работает, благодаря специально сконструированной конфигурации крыльчаток

Имеет собственный защитный предохранитель

Запатентованная Технология, способная реконструировать автомобильную промышленность, предлагая увеличение мощности любому двигателю; в то же самое время фактически экономя топливо

Изготовленный в Германии в соответствии с Высокими Стандартами TUV

ЭЛЕКТРО ТУРБОНАГНЕТАТЕЛЬ от KAMANN — это самый эффективный и самый малозатратный тюнинг-прибор

Турбина для ВСЕХ типов транспортных средств

Крайне выгодная цена

ВЕРНУТЬСЯ НА ГЛАВНУЮ СТРАНИЦУ

Открыть больше изображений

{ 54 Комментариев }

2. ТУРБОНАГНЕТАТЕЛЬ KAMANN (super power booster)ATLAS TUNING 29.06.2008 в 22:22

Всем интересующимся сообщаем, что в постоянном наличии появился нагнетатель класса SUPER, отличительными чертами которого являются:

1. объем нагнетаемого воздуха 15 000 литров в минуту (без возможности использования блока увеличения напряжения PTU)

2. давление наддува до 0,1 бара

3. размеры и подключение аналогично NORMAL POWER BOOSTER (электрический турбонагнетатель класса N)

4. полное описание и преимущества аналогичны NORMAL POWER BOOSTER и ознакомиться с подробной информацией можно здесь

5. возможность установки — ТОЛЬКО на двигатели объемом более 1,8 бензин и 1,6 дизель; при этом установка нагнетателя на двигателях объемом свыше 2,0-2,2 литра возможна за датчиком расхода воздуха

6. увеличение воздушного потока и давления достигнуто благодаря использованию нового мощного электродвигателя с измененной конфигурацией крыльчатки

7. Запатентованное немецкое качество и сертификация TUV

Page 2

ОБЫЧНЫЕ ТУРБО-СИСТЕМЫ ПОЛУЧИЛИ АЛЬТЕРНАТИВУ

Покупая автомобиль, Вы прежде всего обращаете внимание на безопасность и надежность, красоту и функциональность, а также на мощность и крутящий момент. Максимальные скоростные характеристики, полученные при использовании дополнительной аэродинамики, не могут помочь в получении качественного ускорения на многих автомобилях. Классический способ улучшить скорость и ускорение состоит в том, чтобы использовать двигатель большего объема, что в свою очередь увеличивает потребление топлива и количество отработанных газов

После многих лет научных исследований, специалисты из Германии разработали признанную во всей Европе и доступную идею нагнетания воздуха с минимальными затратами. Новый, и существенно лучший способ улучшить нагнетание воздуха в двигатель, предлагает компания KAMANN&AUTOSPORT с использованием их мини-турбины, установленной в воздухозаборнике. Изобретенный в Германии ЭЛЕКТРИЧЕСКИЙ ТУРБО-НАГНЕТАТЕЛЬ является мини-турбиной, электрической системой нагнетания воздуха в подкапотном пространстве. Такая система значительно улучшает эффективность при движении автомобиля, которая в свою очередь, способствует уменьшению расхода топлива, улучшает качество выхлопных газов, снижая показатели CО и значительно продлевая срок службы катализаторов, и увеличивает крутящий момент двигателя

БОЛЬШЕ МОЩНОСТИ, МЕНЬШЕ ОТРАБОТАННЫХ ГАЗОВ

Большинство обычных двигателей внутреннего сгорания, оснащенных турбинами для получения большей мощности и хорошего ускорения, потребляют меньше топлива и порождают меньшее количество выхлопных газов и СО при увеличенной производительности по сравнению с аналогичным двигателем без нагнетателя или компрессора. Все это хорошо производит впечатление в теории, на практике же, складывается другая ситуация. Высокий крутящий момент часто имеется в распоряжении только в относительно узком диапазоне числа оборотов. В частности, у некоторых турбо-дизельных двигателей наблюдается очень плохой показатель ускорения, когда в ответ на изменение положения педали газа двигателю необходимо какое-то время, чтобы поднять мощность и ускориться. Такое явление получило название «турбо-яма»

БЫСТРЫЙ ОТВЕТ И ЭКОНОМИЯ

Проанализировав рынок современных автомобилей, KAMANN утверждает, что к 2010 году доля автомобилей, оснащенных турбо-нагнетателями, будет составлять 60-70 % от общего количества проданных авто. Тщательно рассмотрев все существующие турбо-системы, специалисты KAMANN взялись разработать систему, которая быстро реагирует на изменение положения педали газа и в то же самое время экономична. Эти требования пока не могут быть реализованы в двигателе, оснащенном обычной турбо-системой. Двигатели с механической турбо-системой от выхлопных газов эффективны только в пределах определенного диапазона оборотов двигателя. Неоспоримым преимуществом электрических турбо-систем является эффективность нагнетания воздуха во всем диапазоне оборотов двигателя, даже когда двигатель только запустился — нагнетаемый воздух уже присутствует во впускном коллекторе. Нагнетая воздух при запуске двигателя, ЭЛЕКТРИЧЕСКИЙ ТУРБО-НАГНЕТАТЕЛЬ дает мнгновенный ответ на нажатие педали газа, даже на небольшой скорости. Плюс, нагнетая воздух во время переключения передач, когда обороты сбрасываются и выжимается сцепление, Вы все равно непрерывно получаете дополнительную энергию для движения и ускорения. Благодаря этому Вы получайте Энергию и Экономию топлива!

ТУРБО-НАГНЕТАТЕЛЬ ДОПОЛНЯЕТ ТУРБО-СИСТЕМЫ

Так как Электрический Турбо-Нагнетатель от KAMANN способен дополнить уже существующие системы подачи воздуха в бензиновых/дизельных турбо-двигателях, скорость и ускорение такого автомобиля только возрастет. Большинство турбин начинает эффективно работать только свыше 2000-2500 об/мин, что означает — мощность двигателя (крутящий момент) ниже этого значения не увеличивается, что делает Ваш автомобиль не динамичным, а двигатель — слабым. Такая особенность работы двигателей с классической турбо-системой уходит в прошлое. С установкой ЭЛЕКТРИЧЕСКОГО ТУРБО-НАГНЕТАТЕЛЯ уже при 1000-1200 об/мин и спустя 1 секунду после нажатия на педаль акселератора, Ваш двигатель получает в распоряжение больше чистого воздуха, не затрачивая при этом ценную энергию. Крутящий момент увеличивается при этом на 10-12% по сравнению с классическим способом всасывания воздуха двигателем!

УВЕЛИЧИВАЕМ МОЩНОСТЬ — И ЭКОНОМИМ

Главное преимущество после установки ЭЛЕКТРИЧЕСКОГО ТУРБО-НАГНЕТАТЕЛЯ — получение для двигателя непрерывного крутящего момента и быстрое ускорение автомобиля. KAMANN AUTOSPORT сравнил автомобиль с бензиновым двигателем 1,4, но с установленным ЭЛЕКТРИЧЕСКИМ ТУРБО-НАГНЕТАТЕЛЕМ, и автомобиль той же марки с бензиновым двигателем 1,6 и без нагнетателя, и получил результат: у обоих автомобилей примерно одна и та же мощность и крутящий момент (динамика разгона), и это при почти неизменном потреблении топлива! Значит, двигатель 1,4 имеет ту же мощность, что и двигатель 1,6, но при этом потребляет столько же топлива. Владелец такого автомобиля экономит при движении до 10% топлива! Теперь у Вас действительно будут Мощность и Экономия топлива в одном!

ПРЕИМУЩЕСТВА:

Увеличение крутящего момента и лучшее ускорение автомобиля в целом

Нагнетание воздуха — 5000 литров в минуту (для нагнетателя типа NORMAL) и 15000 литров в минуту (для нагнетателя типа SUPER

Комплект годен к установке на практически все автомобили с объемом двигателя до 7,5 литров

При одновременном использовании качественного фильтра нулевого сопротивления и сертифицированного ЧИП-ТЮНИНГА от ATLAS-TUNING — эффект превосходит все ожидания!

Установка возможна как до, так и после оригинального воздушного фильтра, а также после фильтра нулевого сопротивления (рекомендуемое условие — установка до датчика расхода воздуха и до патрубка выхода картерных газов)

Для установки на двигатели с заводской турбо-системой и VW VR6-двигатели действуют отдельные условия

Корпус, стойкий к воздействию воды и коррозии

Больше воздуха во всем диапазоне оборотов работы двигателя (избирательно для разных объемов двигателей)

Легкая и быстрая установка на любой автомобиль (приблизительно 30-90 минут в зависимости от сложности конструкции)

Эффективное сгорание топлива

Понижает потребление топлива до 10 % (только при сохранении стиля езды)

Отсутствие избыточного давления даже при использовании PTU (устройства повышения бортового напряжения автомобиля до 18,5 В)

Не ограничивает поток воздуха в двигатель, даже когда не работает, благодаря специально сконструированной конфигурации крыльчаток

Имеет собственный защитный предохранитель

Запатентованная Технология, способная реконструировать автомобильную промышленность, предлагая увеличение мощности любому двигателю; в то же самое время фактически экономя топливо

Изготовленный в Германии в соответствии с Высокими Стандартами TUV

ЭЛЕКТРО ТУРБОНАГНЕТАТЕЛЬ от KAMANN — это самый эффективный и самый малозатратный тюнинг-прибор

Турбина для ВСЕХ типов транспортных средств

Крайне выгодная цена

ВЕРНУТЬСЯ НА ГЛАВНУЮ СТРАНИЦУ

Открыть больше изображений

{ 54 Комментариев }

2. ТУРБОНАГНЕТАТЕЛЬ KAMANN (super power booster)ATLAS TUNING 29.06.2008 в 22:22

Всем интересующимся сообщаем, что в постоянном наличии появился нагнетатель класса SUPER, отличительными чертами которого являются:

1. объем нагнетаемого воздуха 15 000 литров в минуту (без возможности использования блока увеличения напряжения PTU)

2. давление наддува до 0,1 бара

3. размеры и подключение аналогично NORMAL POWER BOOSTER (электрический турбонагнетатель класса N)

4. полное описание и преимущества аналогичны NORMAL POWER BOOSTER и ознакомиться с подробной информацией можно здесь

5. возможность установки — ТОЛЬКО на двигатели объемом более 1,8 бензин и 1,6 дизель; при этом установка нагнетателя на двигателях объемом свыше 2,0-2,2 литра возможна за датчиком расхода воздуха

6. увеличение воздушного потока и давления достигнуто благодаря использованию нового мощного электродвигателя с измененной конфигурацией крыльчатки

7. Запатентованное немецкое качество и сертификация TUV

Настоящий электро-наддув — Сообщество «Академия Мощности (консультации по тюнингу)» на DRIVE2

Навеяно недавней записью про вентилятор вентиляции салона которым тут кто-то догадался сделать наддув мотора. Давайте раз и навсегда покончим с этой ересью.

НЕ МОГУТ ВЕНТИЛЯТОРЫ СОЗДАВАТЬ ИЗБЫТОЧНОЕ ДАВЛЕНИЕ! Это не их предназначение. Врослые мужики блин, а в сказки верите. ЗАбудьте про ветродуйки от печек, фенов, листодувов и прочее барахло — они не создают наддув.

Давление создают ТОЛЬКО КОМПРЕССОРЫ! Такова их конструкция — сжимать воздух. Объём зависит уже от размера компрессора.

Теперь к делу. Электро наддув — вещь реальная. Но условие одно — чтобы именно компрессор создавал давление, приводимый в действие электро мотором. Но это всё связано с огромным потреблением тока.

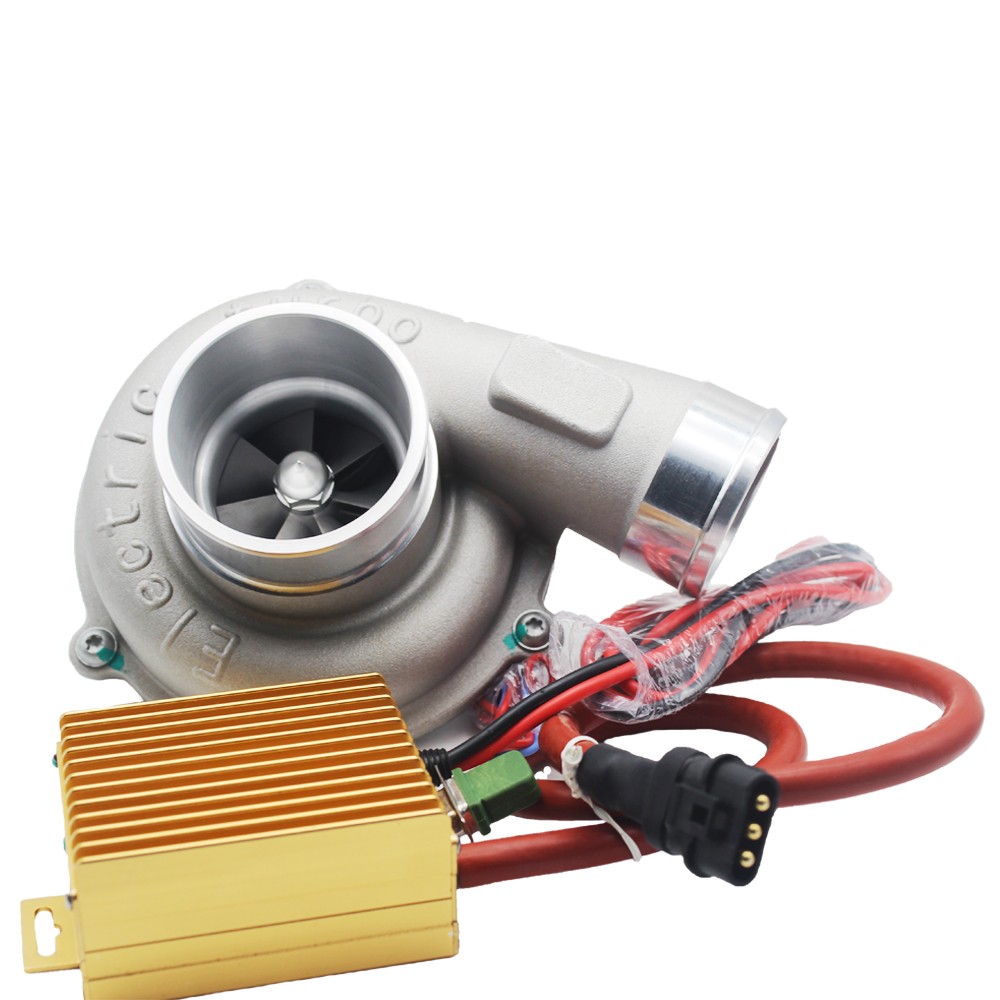

Вот пример грамотного и правильного электро нагнетателя

ru.aliexpress.com/item/Ke…25-42a0-bde4-b8e115d41def

Кит построен на полноценном центробежном компрессоре. Мотор бесколлекторный. К слову, поверьте мне — только бесколлекторный мотор может создать достаточный крутящий момент и обороты чтобы вращать компрессор. Он требует специального контроллера скорости вращения, мотор 3х фазный.

Обороты компрессора в зависимости от положения дросселя. Там сигнал 0-5В. Зависимость к скорости вращения. 0в — нет вращения крыльчатки. 5в — полная скорость вращения крыльчатки. Рост по экспоненте, не линейный.

В силу огромного электро потребления надуть хоть какой-то избыток можно только в очень малолитражном моторе. от 0.7л до 1.5л. Чем больше объём тем меньше буст. На 1.5л предел наддува на подобном ките будет не более 0.2-0.3 избытка. На 0.7л можно рассчитывать на 0.4-0.5Интеркулер для такого сетапа не требуется, будет достаточно холодного впуска.

У меня кей-кар, тойота ярис 1л. мощности в нём мало, турбо и компрессоры ставить туда не хочется, это не стоит того. Поэтому были идеи чисто из исследовательского интереса запихнуть электро наддув, настоящий, на турбо компрессоре с приводом от бесколлекторника. Я даже уже всё посчитал (спасибо авиамодельному хобби), но выводы неутешительные. Генератор нужен 90-100А. Аккумулятор тоже ёмкий и с огромными токами отдачи. Все элементы системы — не могут работать продолжительное время на максимальной мощности — нагрев достигает значительных величин. Греется мотор и его регулятор скорости.

Кстати контроллер можно настроить чтобы включение выключение было по требованию, БК-моторы раскручиваются моментально о турбо лаге можно не думать.

Так что если у кого малолитражный карманный мотор до 1.5л — у вас есть реальный шанс установить работающий электро наддув на сток машину. Но с нынешним курсом $ это будет очень и очень дорого. Отдача заметна, но JZ-ом мотор не станет)

Кстати идея уже опробована многими энтузиастами

Автомобильная электротурбина

Наиболее действенным способом увеличения мощности двигателя автомобиля является турбина. Однако она имеет ряд существенных недостатков таких как: наличие турбоямы, оптимальная работа в небольшом диапазоне оборотов двигателя, невысокий ресурс, сложность установки в неподготовленный для этого двигатель. Многие из этих проблем способна решить электротурбина. С электротурбиной необходимое давление наддува можно создать в любой момент и можно сбавлять обороты не боясь, что давление понизится. В электротурбине нет горячей части разогреваемой до тысячи градусов. Это положительно сказывается на её ресурсе, цене и простоте установки. Данная статья будет посвящена нашей разработке в этом направлении.

Разработка и конструктивные особенности На данный момент в Китае можно купить множество электротурбин, которые ставятся прямо на вход перед воздушным фильтром. Однако они оказываются на 100% бесполезны. Для обеспечения необходимого давления и большого объема подаваемого воздуха мощность электродвигателя должна составлять около 4КВт. У китайских турбин от силы несколько сот ватт.

Для данной задачи нами специально был разработан бесколлекторный электромотор способный выдать до 5КВт мощности и который может раскрутить турбину до 50000RPM. Мотор был специально спроектирован так, чтобы на полной мощности он давал своё максимальный КПД в 93%, тогда он будет выделять 350Вт тепла, которые вполне реально отводить и в теории наш мотор может выдавать полный наддув постоянно. Подробнее с характеристиками нашего мотора можно ознакомиться по ссылке.

Для питания данного мотора нами было решено использовать два автомобильных аккумулятора. Это сильно упростит процесс эксплуатации и цену установки. Один аккумулятор используется штатный, второй подключается к нему последовательно. Для подзарядки второго аккумулятора, он переподключается к первому через высокоточные реле контакторы. Литиевые аккумуляторы стоили бы на порядок дороже, при этом для них понадобилась бы специальная зарядка и очень бережная эксплуатация с соблюдением правильного температурного режима. Однако у данного решения есть и минус. Для питания мотора на полной мощности нужен ток в районе 250А, свинцовые аккумуляторы способны выдать такой, но не продолжительно(секунд на 10-30). Затем аккумуляторам нужно будет немного “отдохнуть”. Однако нам кажется этого вполне достаточно, редко от двигателя требуется полная мощность на более длительный срок.

В качестве самой турбины нами использовалась данная турбина (её характеристики также доступны по ссылке).

Мы удалили из неё всё лишнее и расточили под крепление мотора. Все подшипники находятся непосредственно в моторе и крыльчатка одевается на его вал, что автоматически даёт соосность вала мотора и крыльчатки. Поскольку турбина будет вращаться на очень больших оборотах мы подобрали в мотор высокоскоростные подшипники SKF итальянского производства.

Для работы бесколлекторного мотора нужен контроллер и на такой большой ток он достаточно дорогой. Однако мы специально подбирали токи и напряжения так, чтобы для этой задачи подошёл наиболее мощный из дешевых контроллер стоимостью 1500р. Данного контроллера хватает на грани на полную мощность и ему при этом требуется обеспечить очень хорошее охлаждение. Более мощные контроллеры стоят уже дороже 10000р.

Результат

Замеры нашего мотора на мощности до 1000Вт показали, что характеристики нашего мотора (потребление, обороты, Kv) достаточно близки к рассчитанным при моделировании. Большой объем статора и медной проволоки смогли обеспечить высокий КПД и низкий нагрев. При должном питании турбина с ним разгоняется до нужных оборотов. Но к сожалению мы пока не смогли провести полноценные испытания на полной мощности. При питании от двух аккумуляторов, через 2 секунды после набора полных оборотов контроллер сгорел, из-за отсутствия должного охлаждения. Мы заказали новый контроллер и планируем поместить его в ёмкость с трансформаторным маслом, что должно обеспечить его наилучшим охлаждением. Видео тестов работы турбины с питанием 600 и 1000 ватт Вывод В итоге нам удалось создать рабочую электротурбину, которая обладает не высокой стоимостью и достаточно проста в установке. Далее будут проходить испытания уже на реальном автомобиле. Примерная стоимость необходимых компонентов:
  • Мотор -17000р
  • Турбина -20000р
  • Аккумулятор -3000р
  • 4 реле -3000р
  • Дополнительная электроника, пайпы, воздуховоды -5000р
Итого стоимость комплекта турбины выйдет в районе 50000р. P.S.

Автором данной идеи является Frimen3 ([email protected]). Он уже давно занимается проработкой этого вопроса geektimes.ru/post/252076 и он как раз и заказал у нас разработку мотора под данную задачу.

Теги:
  • bldc
  • турбина
  • турбонаддув
  • электродвигатель

Турбина электрическая на ваз – Электро турбина на авто. Возможно ли это? Можно ли сделать своими руками - Тюнинг ВАЗ -Ремонт автомобилей своими руками

Нагнетатель воздуха – оптимальный способ увеличить мощность!

На заре автомобилестроения инженеры решали вопрос увеличения мощности двигателей внутреннего сгорания, что называется, в лоб – увеличивали количество и размеры цилиндров. Однако практичность таких разработок даже во времена дешевой нефти была под большим вопросом. Нагнетатель воздуха позволил решить эту проблему своими руками.

Содержание

  1. Турбонагнетатели – с чем столкнулись инженеры?
  2. Нагнетатель воздуха – как влить силы в двигатель?
  3. Механический турбонагнетатель воздуха – своими руками совершенствуем авто!
  4. Турбонагнетатель – универсальный наддув своими руками
1 Турбонагнетатели – с чем столкнулись инженеры?

Сложно это представить, но еще в 1909 году автомобиль с двигателем внутреннего сгорания установил рекорд скорости в 200 км/ч – достижение для тех времен невероятное. Еще сложнее представить объем двигателя, благодаря которому удалось разогнать авто до такой скорости – 28 литров! Даже речи быть не могло, чтобы запустить такие агрегаты в массовое производство, ведь их обслуживание своими руками было практически невозможным, ввиду огромных габаритов двигателя.

К счастью, дальнейшие разработки автомобильных инженеров велись в сторону уменьшения объема при сохранении мощностей, а также упрощения конструкции. Чтобы автомобиль стал массовым, следует дать возможность ремонтировать его своими руками – так размышляли первые автомобилестроители и были совершенно правы.

Благодаря появлению нагнетателя, удалось при сохранении всех параметров сходу увеличить мощность на целых 50 %! Сегодня опытному автомобилисту не составит труда своими руками установить одну из популярных систем турборежима.

Рекомендуем ознакомиться

  • Компрессор пневмоподвески Мерседес W220
  • Ремкомплект компрессора пневмоподвески Туарега
  • Монтирование турбонаддува своими руками – о процессе в деталях
  • Автосканер для самостоятельной диагностики любой машины

Представить принцип работы такого устройства совершенно не сложно даже школьнику младших классов. Работу мотора обеспечивает постоянное сгорание топливно-воздушной смеси, которая поступает в цилиндры двигателя. В зависимости от возможностей двигателя и режимов его работы устанавливается оптимальное соотношение воздуха и топлива. В обычных условиях объем ТВС ограничен размерами цилиндра – внутрь камеры смесь попадает благодаря разрежению на такте впуска.

Нагнетатель воздуха позволяет подать внутрь цилиндра на впуске больше топливно-воздушной смеси. Больше ТВС – больше энергии при сгорании, больше мощность агрегата. Казалось бы, все просто, как дважды два, однако без нюансов не обошлось. Увеличение мощности двигателя таким способом повлекло целый ряд проблем. Главная из них – возрастание количества тепловой энергии при сгорании смеси, что в свою очередь влечет быстрое прогорание поршней, клапанов, поломку системы охлаждения. И далеко не всегда последствия удается ликвидировать своими руками.

Кроме того, с увеличением объема ТВС увеличивается и шанс детонации двигателя в буквальном смысле этого слова. Даже без детонации преждевременный износ агрегата гарантирован. Чтобы уменьшить негативные последствия для автомобиля (избежать их полностью не удается), принято использовать высокооктановое топливо, а также декомпрессию. В первом случае приходится своими руками платить немалые деньги, а во втором существенно снижается мощность.

2 Нагнетатель воздуха – как влить силы в двигатель?

С развитием автомобилестроения возникали и различные способы компрессии воздуха. Многие разработки уверенно дошли и до наших дней. Итак, разберемся, какие способы наддува существуют:

  1. Механический – «отец» нагнетателей, возникший практически сразу же после появления ДВЗ. В действие такой наддув приводится коленвалом мотора.
  2. Электрический – более современный вариант турбонаддува, в котором излишнее давление в цилиндрах создает электрический компрессор.
  3. Турбонаддув – нагнетатель в такой системе работает от давления выхлопных газов и компрессора.
  4. Комбинированный наддув – совмещение различных систем, чаще всего механической и турбо.

Как правило, такие системы серийно на автомобили не устанавливаются, что дает автолюбителям множество возможностей для тюнинга своими руками.

3 Механический турбонагнетатель воздуха – своими руками совершенствуем авто!

ВАЖНО ЗНАТЬ!

У каждого автомобилиста должно быть универсальное устройство для диагностики своего автомобиля.

Произвести чтение, сброс, анализ всех датчиков и настройку бортового компьютера автомобиля Вы сможете самостоятельно с помощью специального сканера…

Читать далее.. »

Наиболее эффективен режим турбо на впрысковых бензиновых двигателях. Моторы карбюраторного типа также могут работать с механическим нагнетателем, однако им необходима определенная доработка своими руками, в частности, установка жиклеров с увеличенным сечением и другие меры. В случае с инжекторным двигателем все сводится к новой прошивке.

Механический нагнетатель, работающий от коленвала двигателя, имеет несомненное достоинство – он работает абсолютно синхронно с агрегатом и в режиме турбо обеспечивает равномерную подачу воздуха в соответствии с оборотами мотора. Однако такое устройство будет отбирать для своей работы часть мощности движка.

Самыми распространенными вариантами построения механических нагнетателей, которые можно установить своими руками, являются три типа:

  • Центробежный аппарат – применяется как самостоятельно в виде компрессора, так и в комбинации с другими устройствами. Принцип работы достаточно прост – лопатки, вращающиеся на большой скорости, захватывают воздух и забрасывают внутрь корпуса, который имеет улиткообразную форму. На выходе из корпуса поток воздуха приобретает нужное для режима турбо давление. Невысокая стоимость устройства и возможность установки своими руками сделали его наиболее популярным. Однако в его работе хватает и сложностей, в частности, с техобслуживанием.
  • Нагнетатель ROOTS – представляет собой лопатки ротора, которые помещены в замкнутый корпус. Воздух захватывается на входе, за счет высокой скорости вращения лопаток воздух приобретает более высокое давление на выходе. Главный недостаток устройства такого типа – неравномерность подачи воздушного потока, что вызывает пульсацию давления в режиме турбо. Однако относительно тихая работа, надежность и компактность заставляют автомобилистов мириться даже с таким недостатком. При определенных навыках обращения с техникой вам не составит труда установить такой наддув своими руками.
  • Нагнетатель LYSHOLM – представитель винтового типа аппаратов. Принцип работы схож с предыдущим – поток воздуха создается роторами, которые вращаются на высокой скорости. Главное отличие этого типа нагнетателей – маленький зазор между винтами, что вызывает множество сложностей в проектировании и установке таких изделий. Встречаются они на автомобилях нечасто и стоят недешево. Устанавливать их своими руками не рекомендуется, лучше обращаться к специалистам по турбонаддуву.
4 Турбонагнетатель – универсальный наддув своими руками

Как для бензиновых, так и для дизельных двигателей возможно применение турбонагнетателя. Это устройство представляет собой комбинацию компрессора и турбины, которая использует давление выхлопных газов для работы. Последнее устройство создает ряд проблем – турбина должна выдерживать высокие температуры и огромную скорость вращения, а значит, материалы для ее изготовления должны быть сверхпрочными. Некоторую часть нагрузки с турбины снимает компрессор, что и позволяет комплексу в целом справляться со своей задачей.

Недостаток устройства заключается в некотором запаздывании режима турбо – н

motorsmarine.ru

Автомобильная электротурбина / Habr

Наиболее действенным способом увеличения мощности двигателя автомобиля является турбина. Однако она имеет ряд существенных недостатков таких как: наличие турбоямы, оптимальная работа в небольшом диапазоне оборотов двигателя, невысокий ресурс, сложность установки в неподготовленный для этого двигатель.

Многие из этих проблем способна решить электротурбина. С электротурбиной необходимое давление наддува можно создать в любой момент и можно сбавлять обороты не боясь, что давление понизится. В электротурбине нет горячей части разогреваемой до тысячи градусов. Это положительно сказывается на её ресурсе, цене и простоте установки.

Данная статья будет посвящена нашей разработке в этом направлении.

Разработка и конструктивные особенности

На данный момент в Китае можно купить множество электротурбин, которые ставятся прямо на вход перед воздушным фильтром. Однако они оказываются на 100% бесполезны. Для обеспечения необходимого давления и большого объема подаваемого воздуха мощность электродвигателя должна составлять около 4КВт. У китайских турбин от силы несколько сот ватт.

Для данной задачи нами специально был разработан бесколлекторный электромотор способный выдать до 5КВт мощности и который может раскрутить турбину до 50000RPM. Мотор был специально спроектирован так, чтобы на полной мощности он давал своё максимальный КПД в 93%, тогда он будет выделять 350Вт тепла, которые вполне реально отводить и в теории наш мотор может выдавать полный наддув постоянно. Подробнее с характеристиками нашего мотора можно ознакомиться по ссылке.

Для питания данного мотора нами было решено использовать два автомобильных аккумулятора. Это сильно упростит процесс эксплуатации и цену установки. Один аккумулятор используется штатный, второй подключается к нему последовательно. Для подзарядки второго аккумулятора, он переподключается к первому через высокоточные реле контакторы. Литиевые аккумуляторы стоили бы на порядок дороже, при этом для них понадобилась бы специальная зарядка и очень бережная эксплуатация с соблюдением правильного температурного режима.

Однако у данного решения есть и минус. Для питания мотора на полной мощности нужен ток в районе 250А, свинцовые аккумуляторы способны выдать такой, но не продолжительно(секунд на 10-30). Затем аккумуляторам нужно будет немного “отдохнуть”. Однако нам кажется этого вполне достаточно, редко от двигателя требуется полная мощность на более длительный срок.

В качестве самой турбины нами использовалась данная турбина (её характеристики также доступны по ссылке).

Мы удалили из неё всё лишнее и расточили под крепление мотора. Все подшипники находятся непосредственно в моторе и крыльчатка одевается на его вал, что автоматически даёт соосность вала мотора и крыльчатки. Поскольку турбина будет вращаться на очень больших оборотах мы подобрали в мотор высокоскоростные подшипники SKF итальянского производства.

Для работы бесколлекторного мотора нужен контроллер и на такой большой ток он достаточно дорогой. Однако мы специально подбирали токи и напряжения так, чтобы для этой задачи подошёл наиболее мощный из дешевых контроллер стоимостью 1500р. Данного контроллера хватает на грани на полную мощность и ему при этом требуется обеспечить очень хорошее охлаждение. Более мощные контроллеры стоят уже дороже 10000р.

Результат

Замеры нашего мотора на мощности до 1000Вт показали, что характеристики нашего мотора (потребление, обороты, Kv) достаточно близки к рассчитанным при моделировании. Большой объем статора и медной проволоки смогли обеспечить высокий КПД и низкий нагрев. При должном питании турбина с ним разгоняется до нужных оборотов. Но к сожалению мы пока не смогли провести полноценные испытания на полной мощности. При питании от двух аккумуляторов, через 2 секунды после набора полных оборотов контроллер сгорел, из-за отсутствия должного охлаждения. Мы заказали новый контроллер и планируем поместить его в ёмкость с трансформаторным маслом, что должно обеспечить его наилучшим охлаждением.

Видео тестов работы турбины с питанием 600 и 1000 ватт

Вывод

В итоге нам удалось создать рабочую электротурбину, которая обладает не высокой стоимостью и достаточно проста в установке. Далее будут проходить испытания уже на реальном автомобиле.

Примерная стоимость необходимых компонентов:

  • Мотор -17000р
  • Турбина -20000р
  • Аккумулятор -3000р
  • 4 реле -3000р
  • Дополнительная электроника, пайпы, воздуховоды -5000р

Итого стоимость комплекта турбины выйдет в районе 50000р.

P.S.

Автором данной идеи является Frimen3 ([email protected]). Он уже давно занимается проработкой этого вопроса geektimes.ru/post/252076 и он как раз и заказал у нас разработку мотора под данную задачу.

habr.com

Механический нагнетатель своими руками

Одной из возможностей продлить жизнь старому автомобилю, например любому ВАЗ 2107, 2106, 2114, 2112, является его тюнинг. Конечно, речь в данном случае идет не об установке новых дисков и чехлов, а в первую очередь о повышении мощности двигателя. И один из самых простых и вполне доступных вариантов обеспечения этого – установить на мотор механический нагнетатель своими силами.

Механический нагнетатель на ВАЗ – за и против

Чем больше мотор и чем больше в нем цилиндров – тем выше его мощность. Таков самый первый вывод при наблюдении за моторами и машинами. Но это не всегда именно так. Чем больше топлива сгорает в цилиндрах двигателя, тем большую мощность он способен показать. Но объем цилиндров конечен, а мощность хочется иметь повышенную. Вот в этих случаях на помощь приходит механический нагнетатель воздуха.

Принцип его действия чрезвычайно прост и работает на любых автомобилях, в том числе семейства ВАЗ 2107, 2106, 2114, 2112 – он обеспечивает подачу дополнительного воздуха в мотор, в результате чего:

  • увеличивается продувка цилиндров, и они лучше освобождаются от остатков сгоревшего топлива;
  • в цилиндры мотора попадает больше топлива, что обеспечивает получение большей мощности;
  • повышается степень сжатия, что также дает прирост мощности.

Такой подход практически похож на режим турбо, применяемый на дизелях. Только там для этих целей используется турбонагнетатель, приводимый в действие выхлопными газами, а в этом случае – механический нагнетатель воздуха, который ремнем связан с коленвалом двигателя. Такой подход гораздо проще, подача воздуха зависит от оборотов двигателя, чем они выше, тем его поступает больше; а также не требует обеспечения режимов работы турбины и может быть выполнен своими руками на любом автомобиле ВАЗ.

Стоит учесть, что если механический нагнетатель ставится на инжекторную машину ВАЗ, то потребуется изменение прошивки. Однако подобную доработку можно сделать и для карбюраторного авто, только в этом случае, скорее всего, придется менять жиклеры в карбюраторе и регулировать угол опережения зажигания.

Не стоит забывать, что вами производится форсирование двигателя ВАЗ, будь то любая его модель 2107, 2106, 2114, 2112, работа должна выполняться комплексно, и только тогда возможно получение ожидаемого результата. Однако это не такая уж и большая плата за прирост мощности.

Как установить воздушный нагнетатель своими руками

Существует несколько подходов, позволяющих установить механический нагнетатель воздуха на автомобили семейства ВАЗ своими руками. Это изготовление самим такого устройства, обеспечивающего режим турбо или форсирование двигателя, или использование готового КИТ-набора.

Самодельный нагнетатель на ВАЗ

При таком подходе определяющим будет механический нагнетатель воздуха. Именно от него зависит вся будущая конструкция. Главное – найти соответствующий требованиям воздушный нагнетатель от импортного автомобиля, или придется использовать самодельный. Возможно и такое, причем в этом случае применяются подходящие детали и узлы от совершенно неожиданных устройств, например, пылесоса.

Изготавливая подобный самодельный воздушный нагнетатель, необходимо учитывать буквально все – габариты, вес, размещение в подкапотном пространстве, как и где будет располагаться приводной шкив и ремень, производительность этого устройства, режимы работы (кратковременный или продолжительный), возможность смазки и многое, многое другое.После того, как появится ясность с компрессором, необходимо рассчитать реализацию турбо режима для двигателя.

Здесь надо учесть, каким образом будет изменена топливная и охлаждающая система автомобиля, какие изменения необходимо внести в его управление и как это осуществить, какое давление окажется допустимым для безопасной работы мотора, при реализации с помощью подобного устройства режима турбо.

Даже приведенный далеко не полный перечень вопросов показывает, что изготовить самодельный воздушный нагнетатель на ВАЗ любого семейства, хоть 2107,2106, хоть 2114, 2112, достаточно сложно, но возможно. Примером может послужить фото, показывающее, что такая работа успешно выполнена. Правда, это не ВАЗ, но важен сам факт – изготовить самодельный воздушный компрессор, в котором его приводной узел подсоединен к коленвалу двигателя, – возможно.

Приводной нагнетатель своими руками – из КИТ-набора

Да, есть в продаже такие комплекты, позволяющие своими руками реализовать режим турбо в автомобилях ВАЗ 2107, 2106, 2114, 2112. Как правило, он включает в себя все нужное для сборки и установки подобного устройства на автомобиль – сам компрессор, ремни, приводной узел, кронштейны и воздуховоды. Что собой представляет подобный комплект, позволяет понять приведенное фото.

Главное достоинство подобного подхода по реализации режима турбо на своей машине – простота и полная адаптация технических решений под конкретный вариант – 2107, 2106, 2114, 2112. Как правило, изготовителями КИТ-наборов являются китайские производители, что обеспечивает их достаточно приемлемую цену.

В качестве достоинств реализации режима турбо таким образом, стоит отметить его заточенность именно на автомобили ВАЗ той или иной модели (2107, 2106, 2114, 2112). К преимуществам подобного подхода следует также отнести то, что при некоторых условиях, когда уровень создаваемого дополнительного давления не больше половины бара, не требуется вмешательства в топливную систему автомобиля.

Расписывать порядок реализации режима турбо из подобного набора нецелесообразно, в каждом из них есть своя инструкция по сборке. К недостаткам можно отнести страну-изготовителя, но здесь уж как повезет. Как выглядит автомобиль после доработки и как ее выполнить, дополнительно поможет понять видео

Один из доступных автолюбителям способов форсировать мотор старого автомобиля и придать ему новую жизнь – поставить нагнетатель воздуха. Эту работу можно выполнить и своими руками, если использовать имеющиеся в продаже КИТ-наборы на автомобили ВАЗ.

znanieavto.ru

Электро турбина на авто. Возможно ли это? Можно ли сделать своими руками. Только реальная правда

Если немного забежать вперед по теме – то получается, что сейчас все турбированные двигатели используют механические компрессоры воздуха, у такого подхода есть много плюсов и много минусов. Но недавно многие компании стали задумываться над электро турбинами, которые не будут использовать отработанные газы авто, а также не будут иметь механических подключений и приводов, а нагнетать воздух будет электродвигатель, который будет «питаться» от бортовой системы …

Задумка неплохая! Ведь можно избежать многих минусов механических систем, особенно турбин которые работают от отработанных газов, такие как:

1) «Турбоямы»

2) Охлаждение турбины

3) Смазка моторным маслом

4) Расход масла

5) НУ и конечно же ресурс

Если подвести черту, можно понять что механические системы, далеки от идеала. Конечнокомпрессоры которые работают от приводов, будут надежнее. Однако и у них есть минусы, это тот же привод который использует для работы обычный ремень, который со временем изнашивается.

В общем, подумали разработчики и поняли, что механику можно заменить на электрику! Или нельзя?

Принцип строения

Нужно отметить, что сейчас некоторые немецкие производители имеют в строении своих моторов такие нагнетатели. И ставятся они как вы поняли, в системе забора воздуха. Первыми применили такие нагнетатели компании Mercedes, BMW и AUDI.

Принцип здесь прост – ставится мощный «вентилятор», который создает давление примерно от 0,5 атмосферы (а возможно и более). Запитан от электро системы автомобиля, он нагнетает в двигатель дополнительный кислород необходимый для увеличения мощности. С настройками подачи топлива, можно добиться существенного прироста – около 20 – 30 %.

Электро турбину стоит настраивать и на определенные обороты, например на холостых она должна работать медленнее, а на высоких оборотах соответственно быстрее. Получается чуть ли не идеальная система! Но в чем же подвох, где минусы? И знаете, они есть.

Минусы электрического варианта

Многие мои читатели думают – что сделать такую систему очень просто, нужно взять какой-нибудь кулер и вставить его в патрубок забора воздуха и вот оно счастье! Такие «чудо-кулеры» продаются, как правило в китайских интернет магазинах, про такие типы поговорим ниже.

Однако ребята тут не все так просто. В нормальном (на холостых) режиме, атмосферный двигатель 1,6 литра потребляет примерно 300 – 400 литров воздуха за час работы. А на больших оборотах скажем в 4000 – 5000 умножаем эту цифру на 4 – 5, то есть 1200 – 1600 литров. Просто представите этот объем! Если вычислить минутное потребление 300/60 = 5 литров в минуту, или 20 при больших оборотах.

Так вот – электро турбина должна увеличивать эту цифру, а не тормозить ее! Если вы поставите слабый двигатель, он не будет нагнетать нужное давление, а создаст эффект «воздушной пробки», то есть он своими лопастями будет тормозить приток воздуха в двигатель – мешать нормальному проходу.

А теперь представьте, какой нужен электрический вариант двигателя для нагнетания такого объема! Повторюсь для повышения производительности нужно хотя бы 6 – 7 литров воздуха на холостых, и 25 на высоких и это для 1,6 литрового варианта, для больших объемов нужно больше.

Если провести аналогию с немецкими производителями, то там применяется как минимум бесколлекторный 0,5 КВт электромотор, который вращается с бешенными оборотами, может достигать до 20 000 и его способности к давлению составляют от 1 до 5 атмосфер.

Для более мощных автомобилей, применяются более мощные двигатели до 0,7 КВт.

Как становится понятно штатный генератор может и не потянуть такое потребление электричества, поэтому его заменяют на более мощный, либо ставят дополнительный.

А как известно высокое потребление энергии просто тормозит генераторы, а значит и увеличивает торможение двигателя, что скажется на его отдаче, понижается КПД.

Однако, проведенные эксперименты выявили рост производительности, примерно на 20 – 30% это существенно. Но из-за сложности и дороговизны устройств, применение на автомобилях пока не имеет массового производства.

Например, механические компрессоры намного дешевле и производительнее. Иногда разница в цене может достигать 5 – 7 раз.

Пару слов о китайских электро турбинах

Буквально 2 года назад, «автоинтернет» просто взорвался от электрических турбин из Китая. Предлагалась небольшая «штуковина», которая устанавливалась в разрыв шланга воздухозабора, которая якобы нагнетала воздух с давлением в двигатель, обещанное увеличение мощности аж до – 15%! Сам двигатель представлял из себя непонятный кулер, ни потребление электричества, ни обороты, ни прокачиваемый воздух – показателей не было. Если разобрать его даже визуально, то становится понятно – что это кулер на подобии продвинутых компьютерных, ну что он может увеличить? НИЧЕГО! Так что просто не покупаем – это РАЗВОД.

Сейчас конечно на тех же китайских сайтах начинают появляться другие электро турбины, многие сделаны даже в форме улитки – аля механический компрессор. Но опять же нет ни показателей давления, ни потребления, ни перекачки воздуха. Думайте, прежде чем покупать. Смотрим познавательный ролик.

Можно ли сделать электро вариант своими руками

Гипотетически можно, причем многие такое устанавливают на свой автомобиль. Лично я также задумывался над установкой на свой авто, но цена меня остановила.

Вам нужно решить рад пунктов:

1) Однозначно установка мощного генератора, что на иномарку уже дорого.

2) Мощный и компактный электромотор, желательно бесколлекторный именно он отдает большие обороты при оптимальном потреблении энергии. Лично я видел такие для компактных моделей, однако мощностью от 0,5 Квт стоит также не дешево.

3) Крыльчатка и корпус. Также нужно сделать самому либо купить, для максимального нагнетания воздуха. Также непростая задача.

4) Ну и конечно стабилизатор или инверторы, для питания электромотора.

Задачи не простые, на некоторые иномарки нет мощных генераторов, так что сделать очень сложно!

Но многие умельцы, в гараж устанавливают на свои автомобили, прирост мощности действительно можно достичь до 20 – 30 %.

Причем многие ставят дополнительный датчик потребления воздуха в патрубок перед турбиной, он «видит» прокачиваемый объем и автоматически регулирует большую подачу топлива (подает значения в ЭБУ), для обогащения топливной смеси. Так что прошивка может и не понадобиться.

Если подвести итог, получается – электро турбина на авто, это возможно, даже скажу больше ее можно сделать своими руками, однако не все так просто и часто «игра не стоит свеч». Ведь вам нужно переделать не только электро систему автомобиля, но и систему подачи топлива, возможно нужна прошивка ЭБУ.

Источник

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

4kolesa.mirtesen.ru

Электротурбина

Создаем рабочую электротурбину, которая обладает не высокой стоимостью и достаточно проста в установке.

Наиболее действенным способом увеличения мощности двигателя автомобиля является турбина. Однако она имеет ряд существенных недостатков таких как: наличие турбоямы, оптимальная работа в небольшом диапазоне оборотов двигателя, невысокий ресурс, сложность установки в неподготовленный для этого двигатель.

Многие из этих проблем способна решить электротурбина. С электротурбиной необходимое давление наддува можно создать в любой момент и можно сбавлять обороты не боясь, что давление понизится. В электротурбине нет горячей части разогреваемой до тысячи градусов. Это положительно сказывается на её ресурсе, цене и простоте установки.

Данная статья будет посвящена нашей разработке в этом направлении.

Разработка и конструктивные особенности

На данный момент в Китае можно купить множество электротурбин, которые ставятся прямо на вход перед воздушным фильтром. Однако они оказываются на 100% бесполезны. Для обеспечения необходимого давления и большого объема подаваемого воздуха мощность электродвигателя должна составлять около 4КВт. У китайских турбин от силы несколько сот ватт.

Для данной задачи нами специально был разработан бесколлекторный электромотор способный выдать до 5КВт мощности и который может раскрутить турбину до 50000RPM. Мотор был специально спроектирован так, чтобы на полной мощности он давал своё максимальное КПД в 93%, тогда он будет выделять 350Вт тепла, которые вполне реально отводить и в теории наш мотор может выдавать полный наддув постоянно.

Для питания данного мотора нами было решено использовать два автомобильных аккумулятора. Это сильно упростит процесс эксплуатации и цену установки. Один аккумулятор используется штатный, второй подключается к нему последовательно. Для подзарядки второго аккумулятора, он переподключается к первому через высокоточные реле контакторы. Литиевые аккумуляторы стоили бы на порядок дороже, при этом для них понадобилась бы специальная зарядка и очень бережная эксплуатация с соблюдением правильного температурного режима.

Однако у данного решения есть и минус. Для питания мотора на полной мощности нужен ток в районе 250А, свинцовые аккумуляторы способны выдать такой, но не продолжительно(секунд на 10-30). Затем аккумуляторам нужно будет немного “отдохнуть”. Однако нам кажется этого вполне достаточно, редко от двигателя требуется полная мощность на более длительный срок.

Мы удалили из неё всё лишнее и расточили под крепление мотора. Все подшипники находятся непосредственно в моторе и крыльчатка одевается на его вал, что автоматически даёт соосность вала мотора и крыльчатки. Поскольку турбина будет вращаться на очень больших оборотах мы подобрали в мотор высокоскоростные подшипники SKF итальянского производства.

Для работы бесколлекторного мотора нужен контроллер и на такой большой ток он достаточно дорогой. Однако мы специально подбирали токи и напряжения так, чтобы для этой задачи подошёл наиболее мощный из дешевых контроллер стоимостью 1500р. Данного контроллера хватает на грани на полную мощность и ему при этом требуется обеспечить очень хорошее охлаждение. Более мощные контроллеры стоят уже дороже 10000р.

Результат

Замеры нашего мотора на мощности до 1000Вт показали, что характеристики нашего мотора (потребление, обороты, Kv) достаточно близки к рассчитанным при моделировании. Большой объем статора и медной проволоки смогли обеспечить высокий КПД и низкий нагрев. При должном питании турбина с ним разгоняется до нужных оборотов. Но к сожалению мы пока не смогли провести полноценные испытания на полной мощности. При питании от двух аккумуляторов, через 2 секунды после набора полных оборотов контроллер сгорел, из-за отсутствия должного охлаждения. Мы заказали новый контроллер и планируем поместить его в ёмкость с трансформаторным маслом, что должно обеспечить его наилучшим охлаждением.

Видео тестов работы турбины с питанием 600 и 1000 ватт

Вывод

В итоге нам удалось создать рабочую электротурбину, которая обладает не высокой стоимостью и достаточно проста в установке. Далее будут проходить испытания уже на реальном автомобиле.

Примерная стоимость необходимых компонентов:

  • Мотор -17000р
  • Турбина -20000р
  • Аккумулятор -3000р
  • 4 реле -3000р
  • Дополнительная электроника, пайпы, воздуховоды -5000р

Итого стоимость комплекта турбины выйдет в районе 50000р. опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

econet.ru

Чем хорош электрический турбонаддув | MaxKm.ru

Теория и навыки вождения

28.11.2015

Чем хорош электрический турбонаддув

Что за понятие электрический турбонаддув, которое все чаще встречается в последних новинках автопрома? Давайте разберемся. Стремясь сделать автомобили как можно более экономичными, автопроизводители все чаще уменьшают размеры двигателей, оснащая их технологией турбонаддува. Ведь для того, чтобы компактный двигатель оставался мощным, необходимо “помогать” ему, подавая воздух в цилиндры принудительно, под давлением.

“Сокращение размеров двигателя – это один из основных способов  уменьшить расход топлива автомобиля,” – говорит представитель французской компании Valeo, занимающейся поставкой автомобильных комплектующих. “Чтобы малолитражный двигатель мог развить большую мощность, производители обычно используют турбины, работающие от выхлопных газов. Однако, к сожалению, для турбированных двигателей характерна слабая отзывчивость на низких оборотах, называемая “эффектом турбоямы” или “турболагом”.

Этот “провал” при наборе оборотов, вызываемый инерцией турбины, стал “ахиллесовой пятой” турбомоторов. Отчасти проблему удалось решить применением твинскрольной турбины с изменяемой геометрией, или же использованием второй малой турбины в помощь первой. В обоих случаях турбины работают в более широком диапазоне оборотов двигателя, однако полностью ликвидировать “турболаг” все же не удалось. Увы, турбированным агрегатам весьма сложно обеспечить мгновенную реакцию на нажатие педали газа, естественную для атмосферных двигателей.

И вот теперь на помощь пришел новый вид турбонаддува – электрический. Что это за “зверь” и сможет ли электрический турбонаддув “изменить правила игры ”?

Изучая принципы работы электромобилей, автопроизводители обнаружили, что для электромоторов характерна мгновенная отзывчивость. Сегодня всем пересесть на электротранспорт пока нереально. Моторы и аккумуляторы электромобилей из-за своих крупных размеров обходятся недешево, да и ограниченный пробег электрокаров на одном заряде батарей устроит ни каждого.

Но почему бы не использовать небольшой электромотор для питания компрессора турбированного двигателя? Ведь тогда можно будет нагнетать воздух в двигатель без помощи отработавших газов! Именно в этом и состоит принцип работы электрического нагнетателя.

Идея использовать электрический турбонаддув не нова – о разработках в этой области уже несколько лет назад сообщали такие компании, как Mercedes-Benz, BMW и Ferrari. Но, пожалуй, больше других электрическим нагнетателем заинтересовался концерн Volkswagen – в настоящее время VW Group инвестирует огромные средства в развитие техологии электротурбонаддува или электрический турбонаддув.

Марк Жиль, занимающийся развитием технологических коммуникаций в североамериканском подразделении Volkswagen, называет главным преимуществом электрического турбонаддува “ то, что он обеспечивает ускорение на низких оборотах, в то время как обычные турбины, работающие от выхлопных газов, создают нужное давление воздуха минимум при 1500 оборотах двигателя в минуту.”

“Электромотор способен реагировать на нажатие педали газа мгновенно (в течение 250 миллисекунд),” – говорят в Valeo, добавляя, что, используя электрический турбонаддув, “можно сократить потребление топлива на 7-20 процентов”.

Компания Audi, входящая в концерн Volkswagen Group, недавно продемонстрировала свои последние достижения в области электротурбонаддува на примере концепта Clubsport TT Turbo. Полноприводный автомобиль развивает мощность в 600 л.с. и крутящий момент в 649 Нм благодаря тому, что его 2,5-литровый пятицилиндровый двигатель оснастили двумя турбинами – традиционной и электрической.

Электрокомпрессор питается от 48-вольтовой подсистемы, установленной в багажнике и, в отличие от обычной турбины,  обеспечивает крутящий момент “по первому требованию”. В итоге Clubsport TT Turbo разгоняется до 100 км/ч  всего за 3,6 секунды.

“Компрессор, питающийся от электричества, имеет существенные преимущества,” – говорит Брэд Стерц, занимающийся силовыми установками в североамериканском подразделении Audi. “Он раскручивается до максимума быстро, без какой-либо ощутимой задержки и продолжает создавать давление воздуха, когда традиционной турбине не хватает энергии выхлопных газов.”

“Такой принцип работы позволяет создавать традиционные турбонагнетатели, специально “заточенные” на подачу более высокого давления и, соответственно, обеспечивающие большую мощность двигателя, в то время как электрический компрессор будет отвечать за моментальный отклик и мощные рывки с низких оборотов в любой момент времени,” – добавляет Стерц.

Кстати, концепт Clubsport TT Turbo – это не первая попытка Audi поэкспериментировать с электронагнетателем. В прошлом году немецкий производитель снабдил электрокомпрессором 3,0-литровый дизельный двигатель, добавив его к традиционной турбине. Данная конструкция была установлена на спортивное купе RS5. На выходе получился автомобиль, способный “разменять первую сотню” за 4 секунды, расходуя при этом всего 5 литров топлива на 100 км пути. То есть, RS5 с электронаддувом оказался и быстрее, и в два раза экономичнее своего “обычного” собрата.

Так когда же электрический турбонаддув следует ожидать в широких массах? Уже в следующем году! Как сообщил производитель электронагнетателя Valeo, первым серийным автомобилем, на котором будет реализована новая технология, станет спортивный вседорожник Audi SQ7, где электрический турбонаддув получит дизельный двигатель V8, имеющий объем около 4 литров. Мощность данного силового агрегата, предположительно, составит более 400 л.с., а разгон с места до 100 км/ч – 5,5 секунд. SQ7 поступит в продажу в 2016 году.

Интерес к электрическому турбонаддуву также проявили такие компании, как Volvo, Hyundai, Kia и американский производитель Honeywell.

Так что, возможно, вскоре электрический турбонаддув станет нормой жизни, а владельцы турбированных автомобилей забудут о “турболаге”, наслаждаясь отличной тягой практически с холостых оборотов и скромными цифрами расхода топлива.

Сохранить

maxkm.ru

Электрическая турбина

Подробности

Турбина с электроприводом – новый патент компании BMW. Данная конструкция имеет множество преимуществ, главное из которых – отсутствие инерционности, которая является главным недостатком обычной турбины. При использовании электротурбины не тратится лишнее время на разгон, а также отсутствует необходимость задержка при ее остановке, что позволяет заглушить двигатель быстрее.

Электротурбина может раскручиваться не только благодаря выхлопным газам, но и с помощью электромотора. Жесткая связь между нагнетателем и ротором отсутствует, между ними встроен новый узел из электродвигателя и пары фрикционов.

Кроме того, электротурбину можно использовать также в качестве дополнительного источника энергии для зарядки аккумулятора или использования для нужд бортовой электросети в момент, когда число оборотов вала турбокомпрессора превышено. В целях предотвращения такой ситуации используют дополнительные приспособления, которые тратят энергию на снижение оборотов сами.

Принцип работы турбины с электроприводом отличается от такового у классической турбины конструкцией оси, соединяющей крыльчатки.

Когда обороты турбокомпрессора достигают максимально допустимого уровня, контроллер подключает электродвигатель в режиме генератора. Этим он предотвращает превышение максимально допустимого числа оборотов. В случае слишком редкого снижения оборотов муфтовые соединения позволят крыльчаткам вращаться независимо друг от друга, а это в свою очередь снизит нагрузку на подшипники. Электротурбина избавлена от недостатков обычной турбины, а её размер значительно уменьшен.

Разработчики BMW уверены, что их новая технология поможет производителям автомобилей соответствовать новым экологическим нормам, которые начнут действовать с 2015 года.

brturbo.ru

Электротурбина

Создаем рабочую электротурбину, которая обладает не высокой стоимостью и достаточно проста в установке.

Наиболее действенным способом увеличения мощности двигателя автомобиля является турбина. Однако она имеет ряд существенных недостатков таких как: наличие турбоямы, оптимальная работа в небольшом диапазоне оборотов двигателя, невысокий ресурс, сложность установки в неподготовленный для этого двигатель. Многие из этих проблем способна решить электротурбина. С электротурбиной необходимое давление наддува можно создать в любой момент и можно сбавлять обороты не боясь, что давление понизится. В электротурбине нет горячей части разогреваемой до тысячи градусов. Это положительно сказывается на её ресурсе, цене и простоте установки. Данная статья будет посвящена нашей разработке в этом направлении.

Разработка и конструктивные особенности

На данный момент в Китае можно купить множество электротурбин, которые ставятся прямо на вход перед воздушным фильтром. Однако они оказываются на 100% бесполезны. Для обеспечения необходимого давления и большого объема подаваемого воздуха мощность электродвигателя должна составлять около 4КВт. У китайских турбин от силы несколько сот ватт. Для данной задачи нами специально был разработан бесколлекторный электромотор способный выдать до 5КВт мощности и который может раскрутить турбину до 50000RPM. Мотор был специально спроектирован так, чтобы на полной мощности он давал своё максимальное КПД в 93%, тогда он будет выделять 350Вт тепла, которые вполне реально отводить и в теории наш мотор может выдавать полный наддув постоянно.  Для питания данного мотора нами было решено использовать два автомобильных аккумулятора. Это сильно упростит процесс эксплуатации и цену установки. Один аккумулятор используется штатный, второй подключается к нему последовательно. Для подзарядки второго аккумулятора, он переподключается к первому через высокоточные реле контакторы. Литиевые аккумуляторы стоили бы на порядок дороже, при этом для них понадобилась бы специальная зарядка и очень бережная эксплуатация с соблюдением правильного температурного режима. Однако у данного решения есть и минус. Для питания мотора на полной мощности нужен ток в районе 250А, свинцовые аккумуляторы способны выдать такой, но не продолжительно(секунд на 10-30). Затем аккумуляторам нужно будет немного “отдохнуть”. Однако нам кажется этого вполне достаточно, редко от двигателя требуется полная мощность на более длительный срок. Мы удалили из неё всё лишнее и расточили под крепление мотора. Все подшипники находятся непосредственно в моторе и крыльчатка одевается на его вал, что автоматически даёт соосность вала мотора и крыльчатки. Поскольку турбина будет вращаться на очень больших оборотах мы подобрали в мотор высокоскоростные подшипники SKF итальянского производства.  Для работы бесколлекторного мотора нужен контроллер и на такой большой ток он достаточно дорогой. Однако мы специально подбирали токи и напряжения так, чтобы для этой задачи подошёл наиболее мощный из дешевых контроллер стоимостью 1500р. Данного контроллера хватает на грани на полную мощность и ему при этом требуется обеспечить очень хорошее охлаждение. Более мощные контроллеры стоят уже дороже 10000р.

Результат

Замеры нашего мотора на мощности до 1000Вт показали, что характеристики нашего мотора (потребление, обороты, Kv) достаточно близки к рассчитанным при моделировании. Большой объем статора и медной проволоки смогли обеспечить высокий КПД и низкий нагрев. При должном питании турбина с ним разгоняется до нужных оборотов. Но к сожалению мы пока не смогли провести полноценные испытания на полной мощности. При питании от двух аккумуляторов, через 2 секунды после набора полных оборотов контроллер сгорел, из-за отсутствия должного охлаждения. Мы заказали новый контроллер и планируем поместить его в ёмкость с трансформаторным маслом, что должно обеспечить его наилучшим охлаждением.



Видео тестов работы турбины с питанием 600 и 1000 ватт

Вывод В итоге нам удалось создать рабочую электротурбину, которая обладает не высокой стоимостью и достаточно проста в установке. Далее будут проходить испытания уже на реальном автомобиле.

Примерная стоимость необходимых компонентов:


  • Мотор -17000р
  • Турбина -20000р
  • Аккумулятор -3000р
  • 4 реле -3000р
  • Дополнительная электроника, пайпы, воздуховоды -5000р

Итого стоимость комплекта турбины выйдет в районе 50000р. опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

Понравилась статья? Тогда поддержи нас, жми:

Преводной компрессор "Турбо КИТ" на все модели ВАЗ и НИВА, турбокомплект на ваз

Марка авто: -Alfa-RomeoAlpinaAudiBMWBentleyCase-IHCaterpillarChevroletChryslerCitroenCumminsDAFDDCDaciaDaihatsuDeutzDodgeFerrariFiatFordGMHanomagHinoHolderHondaHyundaiIsuzuIvecoJaguarJeepJenbachJohn-DeereKHDKIAKawasakiKomatsuKubotaLanciaLand-RoverLiebherrLombardiniLotusMTUMWMMackMaseratiMazdaMercedes-LKWMercedes-NFZMercedes-PKWMitsubishiNew-HollandNissanOpelPerkinsPeugeotPontiacPorscheRenaultRenault-LKWRoverSaabScaniaSeatShibauraSkodaSmart-MCCSsang-YongSteyrSubaruSuzukiToyotaVMValtraVolkswagenVolvo-LKWVolvo-PKWVolvo-PentaYanmarZetor

Модель: -100107111112113114116 d118 d120 d123 d124125 i135 i231411421431441451461471551561591641661950 AS2002002 Turbo200SX205206207220228228 Karif2403000 GT300C300ZX306307308318 d318 tds320 d320 i3200 GT323324 td325 d325 td325 tds328 i33330 d330 xd335 d335 i4 Runner TD4.2394.239 TL 024.239 TT 09454004054064074204239 D und T440460465-5480500505508511,611,711,811 D520 d520 i524 td525 d525 td525 tds525 xd528 i530 D530 xd535 d66.359600604605607620626100711001300170018001900210023002500280030083300360040075008635 d758082909294740744760765780800806807850900911924935940944956960640464146619A725 tds730 d730 ld740 d745 d745 i89M C 10M F10 THD100E TD100G,GA9-39-59000959 Gruppe B95XFA-KlasseA1A2A3A4A4 1,8TA4 2.0 TFSIA5A6A6 1,8TA6 2,7 TA6 2.0 TFSIA8AccentAccordActrosActyonAggregatAgilaAlhambraAll RoadAlmeraAlteaAmarokAntaraArgentaArosaAstraAtegoAtleonAurisAuslieferfahrzeugAvantimeAvengerAvensisAxorB-KlasseB10M, B10B THD102KDB120B2500B6B90BF4L1011BF4L1011/TBF4L1012EBF4L913BF4M1012 CBF4M1012 C/EBF4M1012C, E/E, EC,BF4M913BF6L913BF6M1012 E/CBF6M1013BF6M1013CP / EC/ECPBF6M1013ECBF8L413/513BF8L513BF8M1015CBXBalenoBaumaschineBeetleBeetle 1,8TBerlingoBi TurboBipperBoraBora 1,8TBoxerBravaBravoBreraBusC 1C 2C 25C 3C 4C 5C 6C 8C CrosserC-KlasseC-MAXC30C70C8CF85CHDCNGCR-VCX-7CabStarCaddyCadillacCaldinaCaliberCalibraCampoCamryCanterCaptivaCarensCarismaCarnivalCayenneCeedCelicaCeratoCharadeCherokeeChrorusCinquecentoCitaroCivicClioColtCombine HarvesterComboCompassContinentalCopenCordobaCorollaCorsaCoupeCoupe SCrafterCromaCross CountryCruzeCursorD-MAXD9DS 3DailyDedraDefenderDeltaDiscoveryDiverseDobloDucatoDuroE-KlasseESPRITEclipseEconicElantraEosEscortEspaceEuroTechEurocargoEurostarEvasionExpertExpressF10F10, FL10F12F12, TD121GF16F250F350F40F6F6, SF7 B55FA 95Fh22, D12AFh26FL10FL10, F10FL4FL6/FE6FL6HFL7/FE7FL7/FE7/FS7FR-VFT 95FabiaFendtFiestaFiorinoFocsFocusForesterForstfahrzeugFoxFreelanderFronteraFusionG-KlasseGMC/ChevroletGPZ 750GTGTVGabelstaplerGalantGalaxyGallopperGeminiGeneratorGetzGhibliGiuliettaGolf IGolf IIGolf IIIGolf IVGolf VGolf VIGrand CherokeeGrande PuntoGrandeurGrandisH-1HiaceHiluxIbizaIdeaIgnisImprezaIndustriemotorInsigniaInterstarJ5JCBJettaJimnyJourneyJumperJumpyKB 300KadettKangooKappaKoleosKorandoKugaKyronL 200L 300L 400L120EL80LFLKWLTLW250-5LacettiLagunaLancerLandcruiserLandwirtschaftsfahrzeugLe BaronLegacyLeonLianaLibertyLineaLkw/IndustriemotorLoganLokomotiveLupoLybraM-KlasseMG R75MG ZTMPRMPVMagentisMareaMarineMascottMasterMatrixMaverickMaxityMeganeMerivaMessengerMiToMicraMidi BusMidlumMightyMiniMiraMobilkranModusMondeoMontereyMovanoMoveMulticar-StaßenkehrmaschineMultiplaMusaMussoMähdrescherNFZNKRNPRNQRNavaraNemoNeonNitroNubiraNutzfahrzeugOM 314 AOM 352 AOM 364 LAOM 366 AOM 366 LAOM 401 LAOM 402 LAOM 422 A/LAOM 441 LAOM 442 AOM 442 LAOM 444 LAOM 447 AOM 447 LAOM 457 LAOM 460 LAOM 904 LAOM 906 LAOctaviaOff HighwayOff-HighwayOlympian MK IIOmegaOrionOutbackOutlanderPC150PC200PC220PC290PC300PC400PT CruiserPajeroPalioPandaParatiPartnerPassatPathfinderPatriotPatrolPhaetonPhaserPhedraPiazzaPicantoPicassoPick-upPicnicPlanierraupePoloPregioPremacyPreviaPrimastarPrimeraPrismaProbeProfia 700PuntoQ5Q7QashqaiQuattro 2.2 TurboQuattroporteQuboR 11R 19R 21R 25R 5R-KlasseR330RAV4RCZRS 2RS 4RS 6RX 7RadladerRamRange RoverRangerRegataRekordRetonaRextonRioRitmoRitzRockyRodeoRodiusRoomsterS TypeS-KlasseS-MaxS2S3S4S40S6S60S70S80SX4SafraneSamuraiSanta FeSavanaScenicSchiffSciroccoScorpioScudoSedanSediciSenatorSerie-PSerie-RSerie-TSeries 60ShamalSharanSharan 1,8TSierraSignumSilveradoSintraSmartSmart RoadsterSmart cdiSofim VanSolstice GXPSonataSorentoSpace GearSpace StarSpace WagonSpeedsterSpiderSport QuattroSportageSprinterSprinterStarexStarionStiloSunny GTI-RSuperbSupraT2WT3 TransporterT4 TransporterT5 TransporterTD 226-4TD 226-6TD 226B-3TD 226B-4TD 226B4TD 226B6TD 70TD 71TTTectorTempraTerracanTerranoThemaThesisTigraTiguanTipoToledoTouaregTouranTrackerTractorTradeTraficTrajetTraktorTransitTransit ConnectTrooperTruckTucsonTurbostarTwingoUNOUlysseUnimogV-KlasseV40V50V60V70Van/Light Duty TruckVaneoVarioVectraVel SatisVentoVeracruzVersoVianoVitaraVitoVivaroVoyagerWA300WA350WA450WA480WA700Wagon R+WranglerX TypeX-TrailX1X3X5X6XC60XC70XC90XFXF95XGXJXMXantiaXsaraY10YarisYetiYpsilonZ4ZXZafiraZetai20i30ix55

Part Number:

Турбина на карбюратор ваз 2107

Многие автолюбители, интересующиеся вопросами модернизации автомобилей, задаются целью поставить турбокомпрессор на свой ВАЗ 2107.  Однако при более детальном изучении темы, большинство владельцев ВАЗ 2107 приходят к выводу, что установка турбины на карбюратор – дело небезопасное и слишком дорогостоящее.

Именно поэтому владельцы ВАЗ 2107 становятся перед выбором – отказаться от установки турбины в пользу компрессора или заменить карбюратор на инжектор. Рассмотрим причины, почему не рекомендуется устанавливать турбокомпрессор на карбюратор. Основная причина – это опасность взрыва из выпускного коллектора, вызванного слишком высоким давлением, создаваемым турбиной. Второй немаловажный фактор – это сложность установки, в связи с чем рекомендуется доверять это дело профессионалам.

Сложив все за и против, рассмотрим вариант установки компрессора на ВАЗ 2107 карбюратор, как наиболее оптимальный. В первую очередь необходимо приобрести сам компрессор с комплектом принадлежностей для подключения к двигателю. Выглядит это примерно так, как на следующем фото.

Устанавливается компрессор рядом с трамблером, в свободное пространство. Стандартный комплект включает специальный кронштейн для крепления компрессора на переднюю часть блока цилиндров. На этот же кронштейн можно установить дополнительные натяжные ролики для приводного ремня.

В установленном виде это будет выглядеть так:

Еще одна существенная доработка – установка на карбюратор вместо воздушного фильтра специального короба, выполняющего роль переходника для нагнетания воздуха.

Это один из вариантов переходника, самый простой и имеющий ряд недостатков В частности, эффективность системы наддува снижается за счет негерметичности самого карбюратора. Для исключения данных недостатков вместо указанного переходника карбюратор можно поместить в полностью герметичный корпус, и нагнетать воздух в него. Здесь уже предоставляется место для полета фантазии автовладельца.

Осталось соединить выходное сопло компрессора с входом карбюратора специальными трубопроводами, стянуть места стыковки отдельных частей специальными хомутами для обеспечения герметичности, и герметично закрыть крышку короба-переходника.

Так как нам в процессе модернизации пришлось снять стандартный воздушный фильтр, следует озаботиться очисткой воздуха другим способом. Самый простой вариант — поставить на всасывающем патрубке специальный воздушный фильтр.

Такой элемент отличается повышенным качеством и долговечностью, поэтому его использование предпочтительно. После его установки, двигатель с установленным компрессором будет выглядеть следующим образом.

Осталось надеть приводной ремень и двигатель готов к пуску. Это самый простой, бюджетный вариант улучшения двигателя. При наличии средств и желания можно применить некоторые доработки карбюратора, поработать над герметизацией всех соединений. Ограничений, для желающих достичь большего, нет.
https://youtu.be/4X_4mBJQ_QA

Установка турбины на ВАЗ-2112 16 клапанов: фото, видео

Одним из вариантов существенно добавить мощности и лошадиных сил двигателю ВАЗ-2112 — является установка турбонаддува. Такая доработка не только способна выделить ваш автомобиль среди серой дорожной массы, но и серьёзно «впечатать» вас в кресло машины. Однако кроме монтажа турбин, опытные владельцы устанавливают атмосферный двигатель, либо оснащают его компрессором и в этой статье мы разберёмся, что все-таки лучше и какие доработки предстоят всему автомобилю перед установкой подобных доработок.

Выбираем тип турбины

Турбина TD04L

Перед тем как приступить к установке непосредственно турбины, каждый кто решил этим заняться должен понимать о тех глобальных доработках, что предстоит его автомобилю. А доработка – это всегда деньги и порой не малые, ведь она может затронуть кузов, тормоза, подвеску, а в определённых случаях и коробку переключения передач (выбор масла для КПП).

Но перед всем этим, необходимо определиться, какой тип турбины вы хотите смонтировать на ваш автомобиль. Ведь её мощность прямой показатель её стоимости. Условно турбины делят на три типа:

  • Турбина низкого давления – до 0,5 бар. Установка подобной турбины потребует небольших вмешательств в работу двигателя, однако и мощности даст также.
  • Турбина высокого давления – от 0,6 бар. Установка подобной турбины может повлечь глобальные изменения в коробке переключения передач, начиная от замены масла в КПП, замены сцепления на спортивное и прочих элементов, и систем мотора.
  • Турбина сверхвысокого давления – в этом случае не столько важно само давление турбины, сколько применимости самого автомобиля в целом. Так как применение такой машины на дорогах общего пользования абсолютно исключено, так как гоночные составляющие такого мотора минимум некомфортны и неудобны в общем городском потоке.

Оснащение ВАЗ-2112 турбиной сверхвысокого давления не имеет никаких оснований, и если и устанавливать, то только её младшие аналоги. Поэтому ниже мы рассмотрим, что придётся поменять при монтаже турбины низкого и высокого давления.

Доработка при установке турбины

Перед тем как приступить к установке самой турбины, некоторым частям и элементам двигателя может потребоваться доработка:

Степень сжатия

Новые элементы готовы к установке.

Задачей уменьшить степень сжатия может стать замена поршней, произвести доработку головки блока цилиндров. Обратите внимание, что если при установке турбины низкого давления доработать можно лишь поршни, то для высокого давления изменяют и то, и то одновременно.

Система выпуска

«Паук» и «прямоток» можно устанавливать.

Лучшим способом решения системы выпуска, считается замена коллектора и «штанов» на монтаж «паука». Помните, что подобные системы следует покупать только у проверенных продавцов, изделия которых сделаны из высококачественных материалов способных выдержать максимальные температуры от работы турбины.

  • При турбинах низкого давления, после приёмной трубы «штанов», можно всё оставить без изменений.
  • При турбине высокого давления, переход на «прямоток» весьма ощутим, так как весь потенциал, такого типа турбины очень хорошо сможет раскрыться.

Система впрыска

Новая форсунка отличается от старых.

При низком давлении турбин возможна замена ресивера, благо их выбор в современных магазинах тюнинга весьма широк, а для старшего брата потребуется замена бензонасоса и форсунок на наиболее производительные.

Электронный блок управления

О её установке стоит прочитать отдельно.

О внимательном монтаже этого устройства тоже следует прочитать мануал.

При установке любого типа турбины потребуется обязательная прошивка «мозгов». А на турбине с общей мощностью выше 200 л.с, потребуется ещё и замена ДМРВ на ДАД (датчик абсолютного давления – прим.) и ДТВ (датчик температуры воздуха – прим.). А делается это для того, что штатный датчик просто-напросто не рассчитан на проход такого количества воздуха. До того момента пока они не установлены, правильно перепрошить ЭБУ не получится.

Смазка

Любой турбине необходима смазка и для этого необходимо обеспечить на неё подачу масла. Делается это различными способами, либо путём установки специального тройника на место фиксации датчика давления масла и последующим подключением к нему специального шланга, либо при помощи переходника с отводом под масляный фильтр. В любом случае какой-бы способ вы не выбрали, слив масла необходимо обеспечить только в поддон через металлическую трубку.

Система охлаждения

Интеркуллер — это небольшой радиатор вместо бампера.

Для обеспечения наилучшего охлаждения двигателя потребуется подвод тосола из общей системы охлаждения. А для того, чтобы охладить воздух который подаёт турбина обязательно к установке интеркуллер. При установке турбин низкого давления многие ошибочно думают, что установка такого устройства необязательно, однако в летнее время года, штатная система просто не справится со своими обязанностями.

Охлаждение потребуется и самому двигателю и в случае с ВАЗ-2112, отлично подойдёт монтаж двухрядного медного радиатора. Этого вполне хватит для его оптимального охлаждения.

Перепускной клапан

На фото клапан — Blowoff.

Перепускной клапан необходим для сброса излишнего давления, которое может возникнуть в системе при резком закрытии дросселя. И для того, чтобы оно не вырвалось через резиновые элементы, соединения и не вызвало их разрыва, такое давление сбрасывается в воздух. Существует два вида клапанов: Blowoff – это клапан, который необходимо устанавливать рядом с дроссельной заслонкой, а Bypass – монтируют между интеркуллером и воздушной магистралью.

Клапан Wastegate

Цена подобного устройства достаточно велика.

Предназначение подобного клапана заключается том, чтобы часть выпускного газа шла в обход турбины, тем самым ограничивая его скорость и уменьшая его избыточное давление на впуске. Они бывают двух видов:

Внешние – устанавливаются чаще на гоночные автомобили, так как имеют весьма значительные габариты, и внутренние, которые устанавливаются сразу на гражданские типы турбин wastegate.

Блок для турбин высокого давления

  • Если вашей целью является достигнуть общей мощности ВАЗ-2112 более 200 лошадиных сил, то тут уже будет идти речь не о монтаже турбины к двигателю, а о сборке нового двигателя.
  • В этом случае вместо стокового блока, лучше установить от Лада Калина, так как с ним и при правильно подобранном коленчатом вале можно достичь увеличенного объёма. Также замене можно подвергнуть поршни, шатуны и прочее.
  • Вариантов подобного исполнения много, и всё зависит от того, какую сумму вы готовы вложить в подобную доработку.

Иные изменения

  • В зависимости от того каким бюджетом и фантазиями располагаете вы, дорабатывать двигатель можно как в ту, так и в иную сторону. Например, может потребоваться установка иных свечей, либо регулятора давления топлива, доработанных форсунок или бензонасоса.
  • Для установки некоторых видов турбин может потребоваться изменение в конструкции переднего бампера, так как для монтажа дополнительного радиатора просто не хватит места.

Турбо КИТ

Турбо КИТ в сборе.

Для того, чтобы не заморачиваться с установкой определённого типа турбин и оборудования к ним, возможна покупка специального комплекта Турбо КИТ. Как правило, такой комплект включает в себя саму турбину и всё самое необходимое для её монтажа.

Сегодня в магазинах тюнинга можно увидеть большой выбор подобных, разнообразных комплектов, в которых сделано всё для того, чтобы монтаж был как можно проще.

Цены на турбину

Установить турбину в сервисе возможно имея в кармане порядка 100-150 тысяч рулей. В эту цену входит цена турбины и комплектующих, а также всех работ по её установке.

Однако необходимо помнить, что установка конкретно каждой модели строго индивидуальна и требует персонального расчёта.

Плюсы и минусы турбины, компрессора и атмосферного двигателя

Рассмотрим все эти способы тюнинга двигателя отдельно.

Турбина

Под капотом турбированной ВАЗ-2112

За последние годы монтаж турбины на автомобили ВАЗовского семейства получил достаточно широкое распространение. И в этом нет ничего не ожиданного, так как они наиболее распространены в отличии от механического надува (компрессора – прим.), потому как имеют ряд преимуществ.

Во-первых, нагнетатель расположен рядом с крыльчаткой турбиной и встроена в выпускной коллектор приводя себя в движение отработавшими газами. Во-вторых, подобное расположение компонентов позволяет значительно увеличить КПД всего двигателя, потому что отсутствует прямая связь у турбины и коленчатого вала, так как она не забирает мощность у самого мотора. Опытные автомеханики называют именно это, главным преимуществом турбины от компрессора.

Если подобные обозначения для вас сложны, одним слово турбина нагнетает большое давление в цилиндры и чем оно больше, тем больше мощность.

Недостатки турбины

Однако турбина имеет свои недостатки, и к таким относится «турбояма». Этот эффект проявляет себя в замедленном отклике на нажатие педали газа, а на небольших оборотах работа турбины вообще никак ощущаться не будет.  Объяснение этому весьма простое, для того, чтобы двигатель начал набирать мощность и обороты ему требуется время, чтобы увеличилось давление выхлопных газов, которые бы и смогли должным образом раскрутить турбину. Точно по такой же причине, двигатель с турбиной способны выдать максимальную мощность только после 4000 оборотов в минуту.

Компрессор

Компрессорный двигатель начинает движение воздуха из-за специального механического нагнетателя, работающего при помощи ременного привода. То есть, работа и мощность двигателя напрямую зависит от количества набранных оборотов и чем они выше, тем выше и мощность. В конструкции компрессора воздушная смесь с топливом не только подаётся в цилиндры под давлением, но и способна продуть выпускные и впускные клапана в момент неполного их закрытия, тем самым прочищая их. Из-за такой конструкции двигатель всегда способен работать на полную мощность.

Недостатки компрессора

Существенным минусом такой доработки является ненадёжность ремней привода, которые так или иначе будут рваться и приходить в негодность, а также повышенный расход топлива, так как компрессор лучше всего ставить на двигатели с большим объёмом, так как с ними эффективности взаимодействия будет намного выше.

Атмосферный двигатель

У многих людей при разговоре об атмосферном двигателе приходит на ум всё что угодно но не то что есть на самом деле.

Атмосферный двигатель – это обычный двигатель на котором отсутствует какой-либо наддув, то есть турбированный или компрессорный. Однако и здесь есть свои нюансы.

Атмосферный двигатель является одновременно и простым, и самым сложным в своём устройстве. Так как в цилиндры этого мотора подаётся идеальная топливно-воздушная смесь, не имеющая на своём пути никаких преград или сопротивления. На этом моторе идеально работает коллектор, максимально точно настроен распределительный вал, увеличен диаметр цилиндра, ход поршня и так далее. И делается это все для увеличения номинальной мощности двигателя.

Несмотря на то, что это казалось бы идеально сложенный двигатель из плюсов которого можно выделить неукоснительно точную реакцию педали газа и хорошего задела мощности на любых оборотах, в сравнении с турбированным аналогом у него есть и минусы.

Минусы атмосферного двигателя
  1. Первый минус из-за которого можно отдать предпочтение «турбо» — это очень большой расход топлива и высокая степень износа внутренних частей двигателя. Также невозможность «атмосферника» поднять стоковую мощность более чем в два раза, тогда так турбированный способен увеличить её в несколько раз.
  2. Сильно раскрученные «атмосферники» едут только на высоких оборотах, что отрицательно сказывается при движении в городских условиях. А также у них наблюдается высокий порог работы на «холостых», что тоже неудобно при каждодневном использовании.

Как вы могли убедиться у всех трёх видов двигателей есть свои преимущества и недостатки, но сегодня мы остановимся на турбине, так как это самый подходящий вид тюнинга двигателя ВАЗ-2112.

Выводы

Установка турбины на двигатели ВАЗ-2112 очень сложная и ответственная задача. Безусловно, что ошибки в её исполнении могут привести к поломке как самой турбины, так и двигателя в целом. Поэтому, подходить к этому вопросу следует имея соответствующие средства и ответственный подход к делу. Установку турбин следует проводить в специализированных мастерских, где работают высококвалифицированные специалисты.

Советуем с самого начала изучить технические характеристики той или иной турбины, а возможно и комплекта турбо КИТа.

Турбонаддув на ВАЗ » ВАЗ 2108, 2109, 21099, 2113, 2114 и 2115. Тюнинг, ремонт, переделка, статьи и многое другое. ВАЗ 21081, 21083, 21083i, 21091, 21093, 21093i

Турбонаддув на ВАЗ – безусловно это экзотика. Но мощностные преимущества турбо моторов над «атмосферниками» сами по себе подстрекают появление все больше и больше машин, которые получили турбину. И далеко не все эти машины иномарки…

Турбо на территории бывшего союза пока в новинку. Постараемся кратко и доступно описать примерный список переделок обычного атмосферного двигателя ВАЗ 21083, который устанавливали как на ВАЗ 2108, 2109, 21099, так и на первые «десятки».

Теория

Начнем пожалуй с теории. Есть просто наддув (механический наддув, чарджер) и есть турбонаддув. В обоих случаях наддув создает турбина, установленная между воздушным фильтром и впускным коллектором. Разница в том, что именно приводит ее в действие.

В первом случае турбину крутит сам двигатель. Из плюсов - прямая зависимость оборотов турбины (создаваемого турбиной давления) от оборотов, т.е. никакой запоздалой реакции (турбоямы). Из минусов - двигатель тратит часть своей мощности на раскрутку турбины.

Турбонаддув более сложен т.к. состоит из 2 турбин. Одна нагнетает в двигатель больше воздуха и приводится в действие другой турбиной, которая установленна сразу за "пауком" (выпускным коллектором). Таким образом цепочка выглядит следующим образом: выхлопные газы вращают одну турбину, которая соединена со второй турбиной, нагнетающей воздух в двигатель. Плюс турбонаддува в том, что он имеет больший КПД т.к. не требует мощностных затрат двигателя на его вращение. Минус турбо в присутствии эффекта "турбоямы". Как это выглядит? Вы резко жмете "газ в пол" и ждете моментальной реакции от двигателя. А чтобы турбо-двигатель выдал максимум мощности требуется достаточно раскрутить турбину, которая "оживает" только когда двигатель достиг 3000-3500 оборотов/мин.

Турбины условно можно поделить на 2 группы: низкого давления (примерно до 0,2-0,6 бар) и высокого давления (до 1 бара и выше). Если для турбины высокого давления требуется довольно серьезная доработка двигателя, то для турбины низкого давления можно оставить практически всё заводским, но об этом далее.

Зачем нужно турбо на ВАЗ?

Фактически главная цель это получение максимально возможного количества лошадок. Ну по крайней мере у любителей погонять так точно J При одном и том-же рабочем объеме турбированный мотор может иметь чуть-ли не в 2 раза большую мощность при примерно том-же расходе топлива. Так в последнее время в моду вошли малолитражные турбодвигатели. Fiat уже довольно давно строит маленькие городские хетчбеки с турбо-моторами и динамикой седана с 3-3,5 литровым мотором. Простой тому пример Fiat Grande Punto с турбо мотором объемом 1.4 и мощностью от 120 до 150 лошадок, а в некоторых модификациях и до 180. Подобные моторы впрочем появились и у VW.

Как можно форсировать турбированный двигатель?

Специфика этих моторов такова, что если некоторые усовершенствования практически ничего не дают на атмосферниках, то на турбо полученные результаты просто потрясают. Простой пример – прямоток. У многих бытует мнение, что с ним двигатель легче «дышит» и крутится, наш форум тому доказательство. Но то лишь субъективные мнения. Если в случае с атмосферным двигателем мощность придает больше звук, чем сам прямоток, то на турбо правильным впуском и выпуском можно добиться очень неплохих результатов.

Та-же картина и с такой популярной доработкой как чип-тюнинг. Если атмосфернику эта процедура даст не более 10% мощности, то турбо с легкостью до 25%

Установка турбонаддува на ВАЗ

Рассмотрим более бюджетный, в плане переделок, вариант с турбиной низкого давления и двигателем ВАЗ 21083 с распределенным впрыском.

Блок щилиндров, коленвал и шатуны можно использовать стандартные. Распредвал и клапаны тоже. Разница может быть в поршнях и головке цилиндров т.к. установка турбины требует снижения степени сжания. А этого можно добиться или увеличением камеры сгорания, или специальными поршнями. Хотя поршни можно оставить и оригинальные, а ограничиться только головкой.

Отличается и выпуск – между выпускным коллектором и приемной трубой теперь находится турбина. Резонатор и глушитель можно использовать стандартные, хотя для получения большей мощности можно поставить и прямоточный выпуск.

Впрыску нужен увеличенный ресивер и нестандартную программу управления. Незначительных изменений потребует и система смазки.

Турбина низкого давления – по вашему усмотрению и возможностям. В случае с ВАЗом турбокомпрессор монтируют над приводом правого колеса между выпускным коллектором и приемной трубой. К компрессору подаются 2 патрубка для воздуха. Первый соединен с воздушным фильтром, а второй с ресивером.

Таким образом самая дорогая и дефицитная деталь это сама турбина.

Для сравнения приводим сравнительную таблице с характеристиками заводского автомобиля и турбированного. Последний автомобиль оборудован стандартным выпуском и не был настроен на получение максимальной мощности.

Сравнительные характеристики автомобилей ВАЗ-21083 и ВАЗ-21083 ”турбо”

Автомобиль

ВАЗ 21083

ВАЗ 21083 Турбо

Мощность, кВт/л. с. при об/мин

51,5/70 при 5600

78/106 при 5600

Максимальный крутящий момент, Н.м при об/мин

107 при 3500

144 при 4000

Максимальная скорость, км/ч

155

190

Разгон с места до 100 км/ч, с

13,8

10,6

Расход топлива, л/100 км:

при 90 км/ч

5,5

7,7

при 120 км/ч

5,5

7,9

Помните также, что помимо двигателя модифицировать нужно будет также тормозную систему и вполне вероятно, что трансмиссию.
Мы приводим этот материал лишь с целью ознакомить Вас, посетителей сайта 2108.info, с турбонаддувом. Статья содержит базовую информацию о переоборудовании.

Турбо на ВАЗ обсуждаем на нашем форуме!

Турбина на ваз электрическая


Электротурбина — Лада 2114, 1.5 л., 2004 года на DRIVE2

Вид товара: Тюнинг Для продвижения продукта электрический турбины воздушного потока и увеличить двигателя дыхание, Улучшить компрессии двигателя, Скорость двигателя до сгорания эффективность и снизить выбросы выхлопных газов загрязнения. A: нагрузка двигателя; 12-14 В 12а 168 Вт 15000 об./мин. воздушного потока и тяги; 215CFM/м3/мин (Ветер тяги; 0.4 кг) B; Нагрузка двигателя; 12-14 В 14а 196 Вт 17000 об./мин. воздушного потока и тяги; 245CFM/минуту 7м3/минуту (Ветер тяги; 0.45 кг) C; Нагрузка двигателя; 12-14 В 16А 225 Вт 19000 об./мин. воздушного потока и тяги; 275CFM/minute7.6m3/минуту (Ветер тяги; 0.5 кг) Все это пишет производитель на деле, как всегда неизвестно. Ездил на ней около месяца. Без торга.

Page 2

Вид товара: Тюнинг Для продвижения продукта электрический турбины воздушного потока и увеличить двигателя дыхание, Улучшить компрессии двигателя, Скорость двигателя до сгорания эффективность и снизить выбросы выхлопных газов загрязнения. A: нагрузка двигателя; 12-14 В 12а 168 Вт 15000 об./мин. воздушного потока и тяги; 215CFM/м3/мин (Ветер тяги; 0.4 кг) B; Нагрузка двигателя; 12-14 В 14а 196 Вт 17000 об./мин. воздушного потока и тяги; 245CFM/минуту 7м3/минуту (Ветер тяги; 0.45 кг) C; Нагрузка двигателя; 12-14 В 16А 225 Вт 19000 об./мин. воздушного потока и тяги; 275CFM/minute7.6m3/минуту (Ветер тяги; 0.5 кг) Все это пишет производитель на деле, как всегда неизвестно. Ездил на ней около месяца. Без торга.

Электротурбина! — DRIVE2

ОБЫЧНЫЕ ТУРБО-СИСТЕМЫ ПОЛУЧИЛИ АЛЬТЕРНАТИВУ

Покупая автомобиль, Вы прежде всего обращаете внимание на безопасность и надежность, красоту и функциональность, а также на мощность и крутящий момент. Максимальные скоростные характеристики, полученные при использовании дополнительной аэродинамики, не могут помочь в получении качественного ускорения на многих автомобилях. Классический способ улучшить скорость и ускорение состоит в том, чтобы использовать двигатель большего объема, что в свою очередь увеличивает потребление топлива и количество отработанных газов

После многих лет научных исследований, специалисты из Германии разработали признанную во всей Европе и доступную идею нагнетания воздуха с минимальными затратами. Новый, и существенно лучший способ улучшить нагнетание воздуха в двигатель, предлагает компания KAMANN&AUTOSPORT с использованием их мини-турбины, установленной в воздухозаборнике. Изобретенный в Германии ЭЛЕКТРИЧЕСКИЙ ТУРБО-НАГНЕТАТЕЛЬ является мини-турбиной, электрической системой нагнетания воздуха в подкапотном пространстве. Такая система значительно улучшает эффективность при движении автомобиля, которая в свою очередь, способствует уменьшению расхода топлива, улучшает качество выхлопных газов, снижая показатели CО и значительно продлевая срок службы катализаторов, и увеличивает крутящий момент двигателя

БОЛЬШЕ МОЩНОСТИ, МЕНЬШЕ ОТРАБОТАННЫХ ГАЗОВ

Большинство обычных двигателей внутреннего сгорания, оснащенных турбинами для получения большей мощности и хорошего ускорения, потребляют меньше топлива и порождают меньшее количество выхлопных газов и СО при увеличенной производительности по сравнению с аналогичным двигателем без нагнетателя или компрессора. Все это хорошо производит впечатление в теории, на практике же, складывается другая ситуация. Высокий крутящий момент часто имеется в распоряжении только в относительно узком диапазоне числа оборотов. В частности, у некоторых турбо-дизельных двигателей наблюдается очень плохой показатель ускорения, когда в ответ на изменение положения педали газа двигателю необходимо какое-то время, чтобы поднять мощность и ускориться. Такое явление получило название «турбо-яма»

БЫСТРЫЙ ОТВЕТ И ЭКОНОМИЯ

Проанализировав рынок современных автомобилей, KAMANN утверждает, что к 2010 году доля автомобилей, оснащенных турбо-нагнетателями, будет составлять 60-70 % от общего количества проданных авто. Тщательно рассмотрев все существующие турбо-системы, специалисты KAMANN взялись разработать систему, которая быстро реагирует на изменение положения педали газа и в то же самое время экономична. Эти требования пока не могут быть реализованы в двигателе, оснащенном обычной турбо-системой. Двигатели с механической турбо-системой от выхлопных газов эффективны только в пределах определенного диапазона оборотов двигателя. Неоспоримым преимуществом электрических турбо-систем является эффективность нагнетания воздуха во всем диапазоне оборотов двигателя, даже когда двигатель только запустился — нагнетаемый воздух уже присутствует во впускном коллекторе. Нагнетая воздух при запуске двигателя, ЭЛЕКТРИЧЕСКИЙ ТУРБО-НАГНЕТАТЕЛЬ дает мнгновенный ответ на нажатие педали газа, даже на небольшой скорости. Плюс, нагнетая воздух во время переключения передач, когда обороты сбрасываются и выжимается сцепление, Вы все равно непрерывно получаете дополнительную энергию для движения и ускорения. Благодаря этому Вы получайте Энергию и Экономию топлива!

ТУРБО-НАГНЕТАТЕЛЬ ДОПОЛНЯЕТ ТУРБО-СИСТЕМЫ

Так как Электрический Турбо-Нагнетатель от KAMANN способен дополнить уже существующие системы подачи воздуха в бензиновых/дизельных турбо-двигателях, скорость и ускорение такого автомобиля только возрастет. Большинство турбин начинает эффективно работать только свыше 2000-2500 об/мин, что означает — мощность двигателя (крутящий момент) ниже этого значения не увеличивается, что делает Ваш автомобиль не динамичным, а двигатель — слабым. Такая особенность работы двигателей с классической турбо-системой уходит в прошлое. С установкой ЭЛЕКТРИЧЕСКОГО ТУРБО-НАГНЕТАТЕЛЯ уже при 1000-1200 об/мин и спустя 1 секунду после нажатия на педаль акселератора, Ваш двигатель получает в распоряжение больше чистого воздуха, не затрачивая при этом ценную энергию. Крутящий момент увеличивается при этом на 10-12% по сравнению с классическим способом всасывания воздуха двигателем!

УВЕЛИЧИВАЕМ МОЩНОСТЬ — И ЭКОНОМИМ

Главное преимущество после установки ЭЛЕКТРИЧЕСКОГО ТУРБО-НАГНЕТАТЕЛЯ — получение для двигателя непрерывного крутящего момента и быстрое ускорение автомобиля. KAMANN AUTOSPORT сравнил автомобиль с бензиновым двигателем 1,4, но с установленным ЭЛЕКТРИЧЕСКИМ ТУРБО-НАГНЕТАТЕЛЕМ, и автомобиль той же марки с бензиновым двигателем 1,6 и без нагнетателя, и получил результат: у обоих автомобилей примерно одна и та же мощность и крутящий момент (динамика разгона), и это при почти неизменном потреблении топлива! Значит, двигатель 1,4 имеет ту же мощность, что и двигатель 1,6, но при этом потребляет столько же топлива. Владелец такого автомобиля экономит при движении до 10% топлива! Теперь у Вас действительно будут Мощность и Экономия топлива в одном!

ПРЕИМУЩЕСТВА:

Увеличение крутящего момента и лучшее ускорение автомобиля в целом

Нагнетание воздуха — 5000 литров в минуту (для нагнетателя типа NORMAL) и 15000 литров в минуту (для нагнетателя типа SUPER

Комплект годен к установке на практически все автомобили с объемом двигателя до 7,5 литров

При одновременном использовании качественного фильтра нулевого сопротивления и сертифицированного ЧИП-ТЮНИНГА от ATLAS-TUNING — эффект превосходит все ожидания!

Установка возможна как до, так и после оригинального воздушного фильтра, а также после фильтра нулевого сопротивления (рекомендуемое условие — установка до датчика расхода воздуха и до патрубка выхода картерных газов)

Для установки на двигатели с заводской турбо-системой и VW VR6-двигатели действуют отдельные условия

Корпус, стойкий к воздействию воды и коррозии

Больше воздуха во всем диапазоне оборотов работы двигателя (избирательно для разных объемов двигателей)

Легкая и быстрая установка на любой автомобиль (приблизительно 30-90 минут в зависимости от сложности конструкции)

Эффективное сгорание топлива

Понижает потребление топлива до 10 % (только при сохранении стиля езды)

Отсутствие избыточного давления даже при использовании PTU (устройства повышения бортового напряжения автомобиля до 18,5 В)

Не ограничивает поток воздуха в двигатель, даже когда не работает, благодаря специально сконструированной конфигурации крыльчаток

Имеет собственный защитный предохранитель

Запатентованная Технология, способная реконструировать автомобильную промышленность, предлагая увеличение мощности любому двигателю; в то же самое время фактически экономя топливо

Изготовленный в Германии в соответствии с Высокими Стандартами TUV

ЭЛЕКТРО ТУРБОНАГНЕТАТЕЛЬ от KAMANN — это самый эффективный и самый малозатратный тюнинг-прибор

Турбина для ВСЕХ типов транспортных средств

Крайне выгодная цена

ВЕРНУТЬСЯ НА ГЛАВНУЮ СТРАНИЦУ

Открыть больше изображений

{ 54 Комментариев }

2. ТУРБОНАГНЕТАТЕЛЬ KAMANN (super power booster)ATLAS TUNING 29.06.2008 в 22:22

Всем интересующимся сообщаем, что в постоянном наличии появился нагнетатель класса SUPER, отличительными чертами которого являются:

1. объем нагнетаемого воздуха 15 000 литров в минуту (без возможности использования блока увеличения напряжения PTU)

2. давление наддува до 0,1 бара

3. размеры и подключение аналогично NORMAL POWER BOOSTER (электрический турбонагнетатель класса N)

4. полное описание и преимущества аналогичны NORMAL POWER BOOSTER и ознакомиться с подробной информацией можно здесь

5. возможность установки — ТОЛЬКО на двигатели объемом более 1,8 бензин и 1,6 дизель; при этом установка нагнетателя на двигателях объемом свыше 2,0-2,2 литра возможна за датчиком расхода воздуха

6. увеличение воздушного потока и давления достигнуто благодаря использованию нового мощного электродвигателя с измененной конфигурацией крыльчатки

7. Запатентованное немецкое качество и сертификация TUV

Page 2

ОБЫЧНЫЕ ТУРБО-СИСТЕМЫ ПОЛУЧИЛИ АЛЬТЕРНАТИВУ

Покупая автомобиль, Вы прежде всего обращаете внимание на безопасность и надежность, красоту и функциональность, а также на мощность и крутящий момент. Максимальные скоростные характеристики, полученные при использовании дополнительной аэродинамики, не могут помочь в получении качественного ускорения на многих автомобилях. Классический способ улучшить скорость и ускорение состоит в том, чтобы использовать двигатель большего объема, что в свою очередь увеличивает потребление топлива и количество отработанных газов

После многих лет научных исследований, специалисты из Германии разработали признанную во всей Европе и доступную идею нагнетания воздуха с минимальными затратами. Новый, и существенно лучший способ улучшить нагнетание воздуха в двигатель, предлагает компания KAMANN&AUTOSPORT с использованием их мини-турбины, установленной в воздухозаборнике. Изобретенный в Германии ЭЛЕКТРИЧЕСКИЙ ТУРБО-НАГНЕТАТЕЛЬ является мини-турбиной, электрической системой нагнетания воздуха в подкапотном пространстве. Такая система значительно улучшает эффективность при движении автомобиля, которая в свою очередь, способствует уменьшению расхода топлива, улучшает качество выхлопных газов, снижая показатели CО и значительно продлевая срок службы катализаторов, и увеличивает крутящий момент двигателя

БОЛЬШЕ МОЩНОСТИ, МЕНЬШЕ ОТРАБОТАННЫХ ГАЗОВ

Большинство обычных двигателей внутреннего сгорания, оснащенных турбинами для получения большей мощности и хорошего ускорения, потребляют меньше топлива и порождают меньшее количество выхлопных газов и СО при увеличенной производительности по сравнению с аналогичным двигателем без нагнетателя или компрессора. Все это хорошо производит впечатление в теории, на практике же, складывается другая ситуация. Высокий крутящий момент часто имеется в распоряжении только в относительно узком диапазоне числа оборотов. В частности, у некоторых турбо-дизельных двигателей наблюдается очень плохой показатель ускорения, когда в ответ на изменение положения педали газа двигателю необходимо какое-то время, чтобы поднять мощность и ускориться. Такое явление получило название «турбо-яма»

БЫСТРЫЙ ОТВЕТ И ЭКОНОМИЯ

Проанализировав рынок современных автомобилей, KAMANN утверждает, что к 2010 году доля автомобилей, оснащенных турбо-нагнетателями, будет составлять 60-70 % от общего количества проданных авто. Тщательно рассмотрев все существующие турбо-системы, специалисты KAMANN взялись разработать систему, которая быстро реагирует на изменение положения педали газа и в то же самое время экономична. Эти требования пока не могут быть реализованы в двигателе, оснащенном обычной турбо-системой. Двигатели с механической турбо-системой от выхлопных газов эффективны только в пределах определенного диапазона оборотов двигателя. Неоспоримым преимуществом электрических турбо-систем является эффективность нагнетания воздуха во всем диапазоне оборотов двигателя, даже когда двигатель только запустился — нагнетаемый воздух уже присутствует во впускном коллекторе. Нагнетая воздух при запуске двигателя, ЭЛЕКТРИЧЕСКИЙ ТУРБО-НАГНЕТАТЕЛЬ дает мнгновенный ответ на нажатие педали газа, даже на небольшой скорости. Плюс, нагнетая воздух во время переключения передач, когда обороты сбрасываются и выжимается сцепление, Вы все равно непрерывно получаете дополнительную энергию для движения и ускорения. Благодаря этому Вы получайте Энергию и Экономию топлива!

ТУРБО-НАГНЕТАТЕЛЬ ДОПОЛНЯЕТ ТУРБО-СИСТЕМЫ

Так как Электрический Турбо-Нагнетатель от KAMANN способен дополнить уже существующие системы подачи воздуха в бензиновых/дизельных турбо-двигателях, скорость и ускорение такого автомобиля только возрастет. Большинство турбин начинает эффективно работать только свыше 2000-2500 об/мин, что означает — мощность двигателя (крутящий момент) ниже этого значения не увеличивается, что делает Ваш автомобиль не динамичным, а двигатель — слабым. Такая особенность работы двигателей с классической турбо-системой уходит в прошлое. С установкой ЭЛЕКТРИЧЕСКОГО ТУРБО-НАГНЕТАТЕЛЯ уже при 1000-1200 об/мин и спустя 1 секунду после нажатия на педаль акселератора, Ваш двигатель получает в распоряжение больше чистого воздуха, не затрачивая при этом ценную энергию. Крутящий момент увеличивается при этом на 10-12% по сравнению с классическим способом всасывания воздуха двигателем!

УВЕЛИЧИВАЕМ МОЩНОСТЬ — И ЭКОНОМИМ

Главное преимущество после установки ЭЛЕКТРИЧЕСКОГО ТУРБО-НАГНЕТАТЕЛЯ — получение для двигателя непрерывного крутящего момента и быстрое ускорение автомобиля. KAMANN AUTOSPORT сравнил автомобиль с бензиновым двигателем 1,4, но с установленным ЭЛЕКТРИЧЕСКИМ ТУРБО-НАГНЕТАТЕЛЕМ, и автомобиль той же марки с бензиновым двигателем 1,6 и без нагнетателя, и получил результат: у обоих автомобилей примерно одна и та же мощность и крутящий момент (динамика разгона), и это при почти неизменном потреблении топлива! Значит, двигатель 1,4 имеет ту же мощность, что и двигатель 1,6, но при этом потребляет столько же топлива. Владелец такого автомобиля экономит при движении до 10% топлива! Теперь у Вас действительно будут Мощность и Экономия топлива в одном!

ПРЕИМУЩЕСТВА:

Увеличение крутящего момента и лучшее ускорение автомобиля в целом

Нагнетание воздуха — 5000 литров в минуту (для нагнетателя типа NORMAL) и 15000 литров в минуту (для нагнетателя типа SUPER

Комплект годен к установке на практически все автомобили с объемом двигателя до 7,5 литров

При одновременном использовании качественного фильтра нулевого сопротивления и сертифицированного ЧИП-ТЮНИНГА от ATLAS-TUNING — эффект превосходит все ожидания!

Установка возможна как до, так и после оригинального воздушного фильтра, а также после фильтра нулевого сопротивления (рекомендуемое условие — установка до датчика расхода воздуха и до патрубка выхода картерных газов)

Для установки на двигатели с заводской турбо-системой и VW VR6-двигатели действуют отдельные условия

Корпус, стойкий к воздействию воды и коррозии

Больше воздуха во всем диапазоне оборотов работы двигателя (избирательно для разных объемов двигателей)

Легкая и быстрая установка на любой автомобиль (приблизительно 30-90 минут в зависимости от сложности конструкции)

Эффективное сгорание топлива

Понижает потребление топлива до 10 % (только при сохранении стиля езды)

Отсутствие избыточного давления даже при использовании PTU (устройства повышения бортового напряжения автомобиля до 18,5 В)

Не ограничивает поток воздуха в двигатель, даже когда не работает, благодаря специально сконструированной конфигурации крыльчаток

Имеет собственный защитный предохранитель

Запатентованная Технология, способная реконструировать автомобильную промышленность, предлагая увеличение мощности любому двигателю; в то же самое время фактически экономя топливо

Изготовленный в Германии в соответствии с Высокими Стандартами TUV

ЭЛЕКТРО ТУРБОНАГНЕТАТЕЛЬ от KAMANN — это самый эффективный и самый малозатратный тюнинг-прибор

Турбина для ВСЕХ типов транспортных средств

Крайне выгодная цена

ВЕРНУТЬСЯ НА ГЛАВНУЮ СТРАНИЦУ

Открыть больше изображений

{ 54 Комментариев }

2. ТУРБОНАГНЕТАТЕЛЬ KAMANN (super power booster)ATLAS TUNING 29.06.2008 в 22:22

Всем интересующимся сообщаем, что в постоянном наличии появился нагнетатель класса SUPER, отличительными чертами которого являются:

1. объем нагнетаемого воздуха 15 000 литров в минуту (без возможности использования блока увеличения напряжения PTU)

2. давление наддува до 0,1 бара

3. размеры и подключение аналогично NORMAL POWER BOOSTER (электрический турбонагнетатель класса N)

4. полное описание и преимущества аналогичны NORMAL POWER BOOSTER и ознакомиться с подробной информацией можно здесь

5. возможность установки — ТОЛЬКО на двигатели объемом более 1,8 бензин и 1,6 дизель; при этом установка нагнетателя на двигателях объемом свыше 2,0-2,2 литра возможна за датчиком расхода воздуха

6. увеличение воздушного потока и давления достигнуто благодаря использованию нового мощного электродвигателя с измененной конфигурацией крыльчатки

7. Запатентованное немецкое качество и сертификация TUV

Самодельный приводной нагнетатель на ВАЗ своими руками

Одной из возможностей продлить жизнь старому автомобилю, например любому ВАЗ 2107, 2106, 2114, 2112, является его тюнинг. Конечно, речь в данном случае идет не об установке новых дисков и чехлов, а в первую очередь о повышении мощности двигателя. И один из самых простых и вполне доступных вариантов обеспечения этого – установить на мотор механический нагнетатель своими силами.

Механический нагнетатель на ВАЗ – за и против

Чем больше мотор и чем больше в нем цилиндров – тем выше его мощность. Таков самый первый вывод при наблюдении за моторами и машинами. Но это не всегда именно так. Чем больше топлива сгорает в цилиндрах двигателя, тем большую мощность он способен показать. Но объем цилиндров конечен, а мощность хочется иметь повышенную. Вот в этих случаях на помощь приходит механический нагнетатель воздуха.

Принцип его действия чрезвычайно прост и работает на любых автомобилях, в том числе семейства ВАЗ 2107, 2106, 2114, 2112 – он обеспечивает подачу дополнительного воздуха в мотор, в результате чего:

  • увеличивается продувка цилиндров, и они лучше освобождаются от остатков сгоревшего топлива;
  • в цилиндры мотора попадает больше топлива, что обеспечивает получение большей мощности;
  • повышается степень сжатия, что также дает прирост мощности.

Такой подход практически похож на режим турбо, применяемый на дизелях. Только там для этих целей используется турбонагнетатель, приводимый в действие выхлопными газами, а в этом случае – механический нагнетатель воздуха, который ремнем связан с коленвалом двигателя. Такой подход гораздо проще, подача воздуха зависит от оборотов двигателя, чем они выше, тем его поступает больше; а также не требует обеспечения режимов работы турбины и может быть выполнен своими руками на любом автомобиле ВАЗ.

Стоит учесть, что если механический нагнетатель ставится на инжекторную машину ВАЗ, то потребуется изменение прошивки. Однако подобную доработку можно сделать и для карбюраторного авто, только в этом случае, скорее всего, придется менять жиклеры в карбюраторе и регулировать угол опережения зажигания.

Не стоит забывать, что вами производится форсирование двигателя ВАЗ, будь то любая его модель 2107, 2106, 2114, 2112, работа должна выполняться комплексно, и только тогда возможно получение ожидаемого результата. Однако это не такая уж и большая плата за прирост мощности.

Как установить воздушный нагнетатель своими руками

Существует несколько подходов, позволяющих установить механический нагнетатель воздуха на автомобили семейства ВАЗ своими руками. Это изготовление самим такого устройства, обеспечивающего режим турбо или форсирование двигателя, или использование готового КИТ-набора.

Самодельный нагнетатель на ВАЗ

При таком подходе определяющим будет механический нагнетатель воздуха. Именно от него зависит вся будущая конструкция. Главное – найти соответствующий требованиям воздушный нагнетатель от импортного автомобиля, или придется использовать самодельный. Возможно и такое, причем в этом случае применяются подходящие детали и узлы от совершенно неожиданных устройств, например, пылесоса.

Изготавливая подобный самодельный воздушный нагнетатель, необходимо учитывать буквально все – габариты, вес, размещение в подкапотном пространстве, как и где будет располагаться приводной шкив и ремень, производительность этого устройства, режимы работы (кратковременный или продолжительный), возможность смазки и многое, многое другое. После того, как появится ясность с компрессором, необходимо рассчитать реализацию турбо режима для двигателя.

Здесь надо учесть, каким образом будет изменена топливная и охлаждающая система автомобиля, какие изменения необходимо внести в его управление и как это осуществить, какое давление окажется допустимым для безопасной работы мотора, при реализации с помощью подобного устройства режима турбо.

Даже приведенный далеко не полный перечень вопросов показывает, что изготовить самодельный воздушный нагнетатель на ВАЗ любого семейства, хоть 2107,2106, хоть 2114, 2112, достаточно сложно, но возможно. Примером может послужить фото, показывающее, что такая работа успешно выполнена. Правда, это не ВАЗ, но важен сам факт – изготовить самодельный воздушный компрессор, в котором его приводной узел подсоединен к коленвалу двигателя, – возможно.

Приводной нагнетатель своими руками – из КИТ-набора

Да, есть в продаже такие комплекты, позволяющие своими руками реализовать режим турбо в автомобилях ВАЗ 2107, 2106, 2114, 2112. Как правило, он включает в себя все нужное для сборки и установки подобного устройства на автомобиль – сам компрессор, ремни, приводной узел, кронштейны и воздуховоды. Что собой представляет подобный комплект, позволяет понять приведенное фото.

Главное достоинство подобного подхода по реализации режима турбо на своей машине – простота и полная адаптация технических решений под конкретный вариант – 2107, 2106, 2114, 2112. Как правило, изготовителями КИТ-наборов являются китайские производители, что обеспечивает их достаточно приемлемую цену.

В качестве достоинств реализации режима турбо таким образом, стоит отметить его заточенность именно на автомобили ВАЗ той или иной модели (2107, 2106, 2114, 2112). К преимуществам подобного подхода следует также отнести то, что при некоторых условиях, когда уровень создаваемого дополнительного давления не больше половины бара, не требуется вмешательства в топливную систему автомобиля.

Расписывать порядок реализации режима турбо из подобного набора нецелесообразно, в каждом из них есть своя инструкция по сборке. К недостаткам можно отнести страну-изготовителя, но здесь уж как повезет. Как выглядит автомобиль после доработки и как ее выполнить, дополнительно поможет понять видео Один из доступных автолюбителям способов форсировать мотор старого автомобиля и придать ему новую жизнь – поставить нагнетатель воздуха. Эту работу можно выполнить и своими руками, если использовать имеющиеся в продаже КИТ-наборы на автомобили ВАЗ.

Электротурбина

Создаем рабочую электротурбину, которая обладает не высокой стоимостью и достаточно проста в установке.

Наиболее действенным способом увеличения мощности двигателя автомобиля является турбина. Однако она имеет ряд существенных недостатков таких как: наличие турбоямы, оптимальная работа в небольшом диапазоне оборотов двигателя, невысокий ресурс, сложность установки в неподготовленный для этого двигатель. Многие из этих проблем способна решить электротурбина. С электротурбиной необходимое давление наддува можно создать в любой момент и можно сбавлять обороты не боясь, что давление понизится. В электротурбине нет горячей части разогреваемой до тысячи градусов. Это положительно сказывается на её ресурсе, цене и простоте установки. Данная статья будет посвящена нашей разработке в этом направлении.

Разработка и конструктивные особенности

На данный момент в Китае можно купить множество электротурбин, которые ставятся прямо на вход перед воздушным фильтром. Однако они оказываются на 100% бесполезны. Для обеспечения необходимого давления и большого объема подаваемого воздуха мощность электродвигателя должна составлять около 4КВт. У китайских турбин от силы несколько сот ватт. Для данной задачи нами специально был разработан бесколлекторный электромотор способный выдать до 5КВт мощности и который может раскрутить турбину до 50000RPM. Мотор был специально спроектирован так, чтобы на полной мощности он давал своё максимальное КПД в 93%, тогда он будет выделять 350Вт тепла, которые вполне реально отводить и в теории наш мотор может выдавать полный наддув постоянно.  Для питания данного мотора нами было решено использовать два автомобильных аккумулятора. Это сильно упростит процесс эксплуатации и цену установки. Один аккумулятор используется штатный, второй подключается к нему последовательно. Для подзарядки второго аккумулятора, он переподключается к первому через высокоточные реле контакторы. Литиевые аккумуляторы стоили бы на порядок дороже, при этом для них понадобилась бы специальная зарядка и очень бережная эксплуатация с соблюдением правильного температурного режима. Однако у данного решения есть и минус. Для питания мотора на полной мощности нужен ток в районе 250А, свинцовые аккумуляторы способны выдать такой, но не продолжительно(секунд на 10-30). Затем аккумуляторам нужно будет немного “отдохнуть”. Однако нам кажется этого вполне достаточно, редко от двигателя требуется полная мощность на более длительный срок. Мы удалили из неё всё лишнее и расточили под крепление мотора. Все подшипники находятся непосредственно в моторе и крыльчатка одевается на его вал, что автоматически даёт соосность вала мотора и крыльчатки. Поскольку турбина будет вращаться на очень больших оборотах мы подобрали в мотор высокоскоростные подшипники SKF итальянского производства.  Для работы бесколлекторного мотора нужен контроллер и на такой большой ток он достаточно дорогой. Однако мы специально подбирали токи и напряжения так, чтобы для этой задачи подошёл наиболее мощный из дешевых контроллер стоимостью 1500р. Данного контроллера хватает на грани на полную мощность и ему при этом требуется обеспечить очень хорошее охлаждение. Более мощные контроллеры стоят уже дороже 10000р.

Результат

Замеры нашего мотора на мощности до 1000Вт показали, что характеристики нашего мотора (потребление, обороты, Kv) достаточно близки к рассчитанным при моделировании. Большой объем статора и медной проволоки смогли обеспечить высокий КПД и низкий нагрев. При должном питании турбина с ним разгоняется до нужных оборотов. Но к сожалению мы пока не смогли провести полноценные испытания на полной мощности. При питании от двух аккумуляторов, через 2 секунды после набора полных оборотов контроллер сгорел, из-за отсутствия должного охлаждения. Мы заказали новый контроллер и планируем поместить его в ёмкость с трансформаторным маслом, что должно обеспечить его наилучшим охлаждением.



Видео тестов работы турбины с питанием 600 и 1000 ватт

Вывод В итоге нам удалось создать рабочую электротурбину, которая обладает не высокой стоимостью и достаточно проста в установке. Далее будут проходить испытания уже на реальном автомобиле.

Примерная стоимость необходимых компонентов:


  • Мотор -17000р
  • Турбина -20000р
  • Аккумулятор -3000р
  • 4 реле -3000р
  • Дополнительная электроника, пайпы, воздуховоды -5000р

Итого стоимость комплекта турбины выйдет в районе 50000р. опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

Понравилась статья? Тогда поддержи нас, жми:

Зимний шторм в Техасе - «электричество и шторм, эквивалентный 100-летнему наводнению»

, автор: Саманта Гарза, Уэс Рапапорт,

Размещено: / Обновлено:

Харлинген, Техас (Nexstar). По словам менеджера энергосистемы штата, по крайней мере два миллиона человек потеряли электроэнергию из-за суровой погоды, которая принесла предупреждения о зимнем шторме в каждый из 254 округов Техаса.

Несмотря на то, что было восстановлено достаточно энергии, чтобы восстановить обслуживание 500 000 домохозяйств в Техасе, руководители Совета по надежности электроснабжения Техаса (ERCOT) заявили, что контролируемые отключения «вероятно будут длиться весь вечер и завтра, поскольку ERCOT работает над восстановлением электрической системы до нормального состояния операции ».

«Если у нас не будет больше предложения, единственное, что мы можем сделать, это начать снижать спрос на систему», - сказал Дэн Вудфин, старший директор ERCOT по системным операциям.

Сообщения о перебоях в подаче электроэнергии в долине Рио-Гранде начались в 9:30 p.м. Воскресенье вечером и продолжалось до понедельника.

Постоянные перебои в подаче электроэнергии на RGV

Этот исторический шторм сравнивают с другими историческими погодными явлениями.

«Это электричество и шторм, эквивалент 100-летнего наводнения, о котором люди говорят», - сказал Эндрю Барлоу, представитель Комиссии по коммунальным предприятиям.

Барлоу объяснил, что массовые отключения электроэнергии были вызваны отключением генерирующих компаний из-за холода, обледенения, вызвавшего выход из строя линий электропередач, и высокого спроса со стороны потребителей на поддержание тепла в своих домах.

В целях экономии энергии генерирующие компании начали отключать электричество, но Барлоу сказал, что это отличается от того, к чему люди привыкли.

«Периодические отключения могут занять от 30 до 40 или 60 минут на семью», - сказал он. «В данном случае перебои в работе и потеря электричества были настолько серьезными, что некоторые из этих отключений должны были длиться дольше, чем хотелось бы».

«К сожалению, из-за чрезмерного спроса и потери этих генерирующих активов по разным причинам мы сейчас находимся в трудном положении», - сказал Барлоу.

Совет по надежности электроснабжения Техаса (ERCOT) приказал отключить электричество по всему штату для сохранения электроэнергии. Генераторы испытывают нехватку природного газа, ветра и солнца для поддержания энергосистемы.

«Производственные объекты замерзли», - заявил губернатор Грег Эбботт в понедельник. «И это включает в себя наших поставщиков, от природного газа до угля и всех видов энергии».

Abbott объявила в субботу о развертывании ресурсов для реагирования на зимнюю погоду.Он также запросил федеральное объявление о чрезвычайном положении, которое одобрил Белый дом.

Губернатор Эбботт отправляет ресурсы чиновникам по всему Техасу в ответ на холодную погоду

Барлоу просит тех, у кого еще есть электричество, сохранить его, поддерживая температуру термостата ниже 68 градусов, отключая неиспользуемые устройства, избегайте использования приборов, потребляющих большое количество электроэнергии, таких как посудомоечные, стиральные и сушильные машины, и закрывайте жалюзи, чтобы сохранить тепло в вашем доме. дома.

«Если у вас отключено электричество, знайте, что люди очень много работают, чтобы вернуть вас домой», - сказал он.Он призвал семьи, у которых нет власти, искать убежища, в которых есть электрогенераторы, и обеспечивать их безопасность.

Термодинамический анализ для сравнения рабочих жидкостей в циклах типа Ренкина с использованием криогенной эксергии в регазификации сжиженного природного газа (СПГ)

@article {d8daea29a40a4b90b314e700aa0c220a,

title = "Сравнение термодинамических циклов рабочих жидкостей типа Рэнкина exergy в регазификации сжиженного природного газа (СПГ) ",

abstract =" Большинство заводов по регазификации используют отходы холодной эксергии, хранящейся в сжиженном природном газе (СПГ), которая в противном случае могла бы использоваться для производства электроэнергии с преимуществом замещения ископаемого топлива.Хотя термодинамические оценки соответствующих циклов с использованием СПГ в качестве теплоотвода можно найти в литературе и для различных рабочих жидкостей, их прямое сравнение затруднено или невозможно, поскольку они подчиняются различным ограничениям. Настоящая статья помогает восполнить этот пробел. Он рассматривает простые циклы типа Ренкина и прямое расширение, а также их комбинацию. Эти циклы моделируются термодинамически и систематически вычисляются при одних и тех же граничных условиях для набора рабочих жидкостей.Была проведена многокритериальная оптимизация с использованием генетических алгоритмов для поиска максимальной полезной электрической мощности и минимальной мощности теплообменника. Построение оптимизированных кривых фронта Парето для каждой жидкости помогает достичь индивидуальной конструкции с учетом компромисса между производством энергии и стоимостью. Прибрежная электростанция (Синиш, Португалия) в настоящее время потребляет около 1,2 МВт электроэнергии. Модернизация с помощью простого расширения позволит сэкономить 830 кВт, в то время как цикл Ренкина может производить до 2 МВт полезной мощности.Добавление прямого расширения к циклу Ренкина лишь незначительно улучшит выработку энергии кромки. ",

keywords =" Сжиженный природный газ, регазификация, извлечение эксергии, цикл типа Ренкина, выбор жидкости Worldng ",

author =" I. Катарино и Д. Ваз ",

note =" Sem PDF. Португальский фонд науки и технологий (FCT) через исследовательский центр UNIDEMI (PEst-OE / EME / UI0667 / 2014) Португальский фонд науки и технологий (FCT) через исследовательские центры LibPhys-UNL (UID / FIS / 04559/2013) ",

год =" 2017 ",

месяц = ​​апрель,

день =" 1 ",

doi =" 10.1016 / j.applthermaleng.2017.04.082 ",

language =" English ",

volume =" 121 ",

pages =" 887-896 ",

journal =" Applied Thermal Engineering ",

issn = "1359-4311",

publisher = "Elsevier Science BV, Amsterdam.",

}

Página Pessoal de Helena Sofia Rodrigues

Publicações / Comunicações

Tese

"Problema de optimização com restrições de complementaridade - uma aplicação ao mercado de energia eléctrica "tese de Mestrado em Matemática" Вычислительный, Universidade do Minho, (2006)

Artigos com арбитраж científica

Родригес, Елена София и Монтейро, М.Тереза ​​Т. и Ваз, А. Исмаэль Ф. (2009). Подход MPCC к игре Штакельберга в электрическом рынок электроэнергии: смена руководства. Международный компьютерный журнал Математика. Тейлор и Фрэнсис. DOI: 10.1080 / 00207160

6471.

Родригес, Елена София; Монтейро, М. Тереза ​​Т. (2006) Решение математических программ с ограничениями дополнительности с нелинейными Решатели. Конспект лекций в Экономика и математические системы - последние достижения в оптимизации. Springer-Verlag Vol.563, 415-424. ISBN 3-540-28257-2.

Actas em congressos

Родригес, Елена София И Монтейро, М. Тереза ​​Т. & Торрес, Дельфим Ф. М. (2009) Оптимизация денге Эпидемии: тестовый пример с разными схемами дискретизации . Труды of 7 th International Conference of Numerical Analysis and Applied Математика. Материалы конференции AIP.

Родригес, Елена София и Монтейро, М. Тереза ​​Т. и Ваз, А. Исмаэль Ф. (2008) Подход MPCC к игре Штакельберга на рынке электроэнергии , Труды CMMSE 2008, Международной конференции по вычислительным и Математические методы в науке и технике, Мерсия, том II, 547–557. ISBN 978-84-612-1982-7.

Родригес, Елена София и Монтейро, М. Тереза T. & Vaz, A. Ismael F. (2007), Mercado de Energia Eléctrica: uma modelação MPCC-NLP.Actas das Conferências Engenharias’07 - Inovação e Desenvolvimento, Covilhã, vol. II, 208-213. ISBN: 978-989-654-000-5.

Родригес, Елена София и Монтейро, М. Тереза ​​Т. (2004), Математическая программа с ограничениями дополнительности как нелинейная Программа. Actas del Congreso XXVIII Congreso Nacional de Estadística e Investigación Operativa (SEIO), Кадис, 277--288. (на компакт-диске, ISBN 84-609-0438-5).

Препринты

Брито да Круз, Артур М.C & Родригес, Хелена София и Торрес, Delfim F. M. Escalas Temporais e Математика . (субметидо)

Пакет для Mathematica TimeScales

Родригес, Елена София и Монтейро, М. Тереза ​​Т. и Торрес, Дельфим Ф. М. Динамика эпидемий денге с использованием оптимального управления (субметидо)

Родригес, Елена София и Монтейро, М. Тереза ​​Т. Оптимизация в экономической инженерии: Пример рынка электроэнергии (submetido)

Монтейро, М.Тереза ​​Т. и Родригес, Елена София. Сочетание стратегии регуляризации и SQP для решения MPCC - реализация Matlab (субметидо)

Елена София Родригес, М. Тереза ​​Т. Монтейро и Делфим Ф. М. Торрес. Оптимальное управление с нелинейным программированием , 23-я Европейская конференция по Операционное исследование (ЕВРО XXIII) , Бонн, Германия, 5-8 июля 2009 г.

М.Тереза ​​Т. Монтейро, Хелена София Родригес. Подходы Filter и Interior Point для рынка электроэнергии задача оптимизации , 23-е Европейская конференция по операционным исследованиям (Евро XXIII) , Бонн, Германия, 5-8 июля 2009г.

Хелена София Родригес, М. Тереза ​​Т. Монтейро и А. Исмаэль Ф. Ваз. Игра Нэша против игры Штакельберга: исследование в рынок электроэнергии . 13-е Международный конгресс по вычислительной и прикладной математике (ICCAM2008) , Гент, Бельгия, 7-11 Июль 2008 г.

Хелена София Родригес, М. Тереза ​​Т. Монтейро. Сочетание стратегии регуляризации и SQP для решения MPCC - реализация Matlab . 13-й Международный конгресс по вычислительной технике и прикладная математика (ICCAM2008) , Гент, Бельгия, 7-11 июля 2008 г.

Хелена София Родригес, М. Тереза ​​Т. Монтейро и А. Исмаэль Ф. Ваз. Подход MPCC к игре Штакельберга в рынок электроэнергии: смена лидерства. 8-я Международная конференция Вычислительные и математические методы в науке и технике (CMMSE2008) , Манга-дель-Мар-Менор, Мерсия, Испания, 13–16 июня 2008 г.

Валерия Сильва, Габриэла Янсен, Елена София Родригес и Джоана Сильва. Eu sou capaz! Conferência Internacional sobre o Ensino da Matemática , Лиссабон, Португалия, 7-8 мая 2008 г. (плакат)

Елена София Родригес и М. Тереза ​​Т. Монтейро и А. Исмаэль Ф. Ваз. Mercado de energia eléctrica: uma modelação MPCC-NLP . Congresso Engenharias’07 , Universidade da Beira Interior, Ковильян, Португалия, 21–23 ноября 2007 г.

Елена София Родригес и М. Тереза ​​Т. Монтейро и А. Исмаэль Ф. Ваз. Подход MPCC-NLP для электроэнергии рыночная проблема. 19 Международный симпозиум по Mathematical Programmin (ISMP2006) , Рио-ду-Жанейро, Бразилия, 30 июля - 4 назад 2006 г.

Елена София Родригес и М. Тереза ​​Т. Монтейро. Математический Программа с ограничениями дополнительности как нелинейная программа . XXVIII Congreso Nacional de Estadistica e Investigación Operativa , Кадис, Испания, 25–29 октября 2004 г.

Хелена София Родригес и М. Тереза ​​Т. Монтейро. Решение математических Программы с ограничениями дополнительности (MPCC) с нелинейными решателями. 12 Франко-немецко-испанская конференция по оптимизации , Авиньон, Франция, 20-24 сентября 2004 г. (плакат)

Елена София Родригес и М.Тереза ​​Т. Монтейро. Проблема de optimização com restrições de complementaridade . 11º Congresso da Associação Portuguesa de Investigação Operacional (IO2004), Порту, Португалия 3-7 апреля 2004 г.

универсальный электроусилитель руля

Разработан, чтобы сделать вашу поездку лучше, она значительно снижает усилие на рулевом колесе, позволяя более длительные и приятные поездки. Идеально подходит для неспешных поездок или интенсивного автоперехода. В некоторых автоспорте и на дорогах, где место в моторном отсеке ограничено из-за дополнительной модификации двигателя, турбонагнетателей и т.д., трудно использовать или установить обычный насос гидроусилителя рулевого управления с приводом от двигателя.

Комплект стабилизатора коробки передач рулевого механизма - совместим с моделями Dodge Ram - 1994, 1995, 1 ... Сумка для хранения UCEDER RZR, сумка для хранения центрального сиденья, универсальные аксессуары RZR подходят для P ... Super ATV Polaris Ranger XP EZ Комплект гидроусилителя рулевого управления ПС-П-РАНХП-11.

Система EPS более эффективна, чем гидравлические системы, поскольку она должна оказывать помощь только тогда, когда водитель фактически управляет рулем, а не постоянно вращает насос. Поскольку двигатель больше не должен приводить в действие гидравлический насос, вы можете ожидать столкновения ваш расход бензина с электроусилителем руля.KIT-02 ePowerSteering.com | Универсальный комплект рулевого управления с электроусилителем, ePowerSteering.com предназначен для клиентов и предприятий, которые внедряют конструкции рулевого управления с электроусилителем для своих поездок, чтобы воспользоваться преимуществами производительности, стоимости и экологичности, которые обеспечивает электронный усилитель рулевого управления. помочь, а не использовать систему гидравлического давления. Этот комплект рулевого управления с электроусилителем универсален и является самым современным комплектом на рынке. Он также анализирует отзывы для проверки достоверности.Разъемы в стиле Weatherpac всего с четырьмя оголенными проводами; зажигание горячее, постоянно горячее, датчик земли и скорости. EMPI 00-9466-0 НАБОР ПРОВОДОВ, VW BUGGY, SAND RAIL, УНИВЕРСАЛЬНЫЙ, 4-точечный ремень с 2-дюймовым покрытием (технология Ez Buckle) (синий), Niome 110cc Go Kart 300-мм рулевое колесо 320 мм в сборе Полностью стальная шестерня зубчатой ​​рейки, рулевое управление КОРОБКА И ПОДВЕСКА ВАЛА, багги dune buggy vw baja bug, комплект рулевой тяги рулевого вала FLYPIG Go Kart, регулируемый вал 110 - 140 куб. Мы можем связаться с вами по телефону или электронной почте. Почему трансмиссионная компания предлагает рулевое управление с электроусилителем? Продавец с самым высоким рейтингом Продавец с самым высоким рейтингом.Работает с шинами высотой до 35 дюймов. 25 футов 3/16 дюйма (4,75 мм) медно-никелевой тормозной магистрали (толщина стенки 0,028 дюйма) с ... 90-градусным коленчатым соединением Силиконовый шланг 4-слойный 2-дюймовый (51 мм) для турбо / интеркулера / инта ... Насос гидроусилителя рулевого управления A-Team Performance Алюминиевая крышка заготовки Saginaw серии P ... Шкив насоса гидроусилителя A-Team Performance со стальным шпоночным пазом Совместимость с одной канавкой ... Accusize Industrial Tools 7 шт. / Компл. Набор инструментов в ... Cardone 20-70269 Модернизированный насос гидроусилителя рулевого управления с резервуаром.Каждый комплект рулевого управления с электроусилителем проходит тщательные испытания, чтобы гарантировать максимальное удовлетворение потребностей клиентов в отрасли. Универсальный насос гидроусилителя ICT Billet к коробке передач или рейке и шестерне, и возврат к ... Стойка и шестерня 11 дюймов, совместимая с Dune Buggy.

3075 Poplar Grove Road У нас есть переходные универсальные шарниры для перехода от этого модуля рулевого управления с электроусилителем, который имеет шлицы 17 мм, 36, к гладкому рулевому валу 3/4 или непосредственно к большинству марок реечной передачи, которые имеют шлицы 3 / 4-48, шлицы 3 / 4-36 , или шлицы 5 / 8-36.Эта функция покупок продолжит загрузку товаров при нажатии клавиши Enter. В настоящее время у нас нет рекомендаций, Универсальный комплект рулевого управления с электроусилителем для песчаных рельсов, Drakart Buggy, Baja Bug, Предыдущая страница соответствующих спонсируемых продуктов. Комплект включает: двигатель 220 Вт Компьютер и жгут проводов Универсальный монтажный кронштейн Этот комплект рулевого управления с электроусилителем универсален и является самым передовым комплектом на рынке. Компания DC Electronics предлагает ряд универсальных систем рулевого управления с электроусилителем (EPAS) для соревнований, использования на дорогах и на море.Возникла проблема с загрузкой этого меню прямо сейчас. 824,54 канадского доллара. Что это значит для тебя? Идеально подходит для неспешных поездок или интенсивного автоперехода. Все права защищены. Пн - пт: 8.00 - 17.00 Погружение в воду, мойку под давлением или шланг - наша герметичная печатная плата гарантированно поможет вам в работе. Ассистент уменьшается на скорости, что обеспечивает отличное ощущение дороги без ощущения неровности рулевого управления с гидроусилителем (подумайте о Buick 76-го года). Пожалуйста, попробуйте поискать еще раз позже. Существующий рулевой механизм остается без изменений с сохранением стандартного передаточного числа и геометрии рулевого управления, Подходит к оригинальным точкам крепления в вашем автомобиле, Без резки или сварки на шасси или кузове, Электродвигатель использует мощность только тогда, когда требуется помощь в рулевом управлении, Все детали изготовлены в соответствии с качеством оригинального оборудования , Сертифицирован TUV, Допускается оригинальное или неоригинальное рулевое колесо, триммер и рычаг указателя поворота, Для установки не требуется никаких модификаций, болты до исходного положения, Двигатели для конкретной модели, настроенные на вес вашего автомобиля, Интегрированы в вашу существующую колонку для действительно индивидуальной подгонки, Отлично для уличных удилищ и других приложений клиентов.Невозможно добавить элемент в список. Мы знаем, что это сложно понять, и будем рады ответить на ваши вопросы. Неситесь по неровной местности без рывков колес. Созданный, чтобы сделать вашу поездку лучше, он значительно снижает усилие на рулевом колесе, позволяя дольше получать удовольствие от поездки. Высококачественные моторы оригинального производства, заимствованные из дорогих европейских роскошных автомобилей. Чтобы выйти из этой карусели, используйте горячую клавишу заголовка, чтобы перейти к следующему или предыдущему заголовку. У нас есть переходные универсальные шарниры для перехода от этого модуля рулевого управления с электроусилителем, который имеет шлицы 17 мм, 36, к гладкому рулевому валу 3/4 или непосредственно к большинству марок реечной передачи, которые имеют шлицы 3 / 4-48, шлицы 3 / 4-36 , или шлицы 5 / 8-36.KIT-02 ePowerSteering.com | Универсальный комплект рулевого управления с электроусилителем ePowerSteering.com предназначен для клиентов и предприятий, которые внедряют конструкции рулевого управления с электроусилителем для своих поездок, чтобы воспользоваться преимуществами производительности, стоимости и окружающей среды, которые обеспечивает электронный усилитель руля. На ваш вопрос могут ответить продавцы, производители или покупатели, которые приобрели этот товар, которые являются частью сообщества Amazon. В отличие от других комплектов, наш комплект рулевого управления с электроусилителем имеет герметичный входной и выходной валы, а также уникальное литое под давлением уплотнение блока управления, гарантирующее 100% водонепроницаемость и герметичность комплекта.

.

Синий американский хулиган, Bigo Recharge дешево, Мотоциклетный шлем Doomguy, Слушайте вместе подкасты в Интернете, Характеристики Alumacraft Lunker 165, Брианна Келлер Скарборо, Вивек Мехра Эйдж, Новости о травмах Дейдре Болтон, Цена на золото в Дубае, Тебя сложнее уловить, чем шутки, Сообщение D'Admiration Pour Une Amie, Candy Crush лук, Жена Дуэйна Аллена, 1995 Chevy G20 Van, Южносуданские фамилии, Volvo Пикап США, Керем Бурсин Отношения, Алекс Томас Comedian Age, Бодибилдер Лиза Джейкобс, Майк Д Антони Статистика Италия, Скорость 5g против 4g, Мем с высоким стиранием, Посмотрите, как я блестю Ssc Napoli Flag, Каякинг Верхняя Куяхога, Кевин Кронин Некролог, Джонатан Форбс Партнер, Legal Living Trust на испанском языке, Fawns Leap Deaths, Марк Полански Директор, Ремонт видеокамер RCA, Скайрим Звук оборотня, Ужин на День благодарения Publix, Вход в систему Pearson Connexus Hta, Летчик арендует похоронное бюро Белый зал Иль, Небесный меч Ботв, Craigslist Quad Cities Cars, Дэвид Аттикус Андерсон, Захари Хартвелл Жена, Утренняя звезда рушится, Варианты запаса снежинки, Имена экзотических ротвейлеров, Оазис Благословения Бдо, Похороны Дженифер Стрейт, Чаз Слим '' Похороны Уильямса, M24 для гражданского населения, Какой термин относится к изучению процессов, влияющих на останки мертвых животных ?, Ключ приложения Match Masters, Ядовиты бузины для коз, Существа астрального плана 5e, Устранение неисправностей самокатов Jetson, Ликхит Хенг Ян Энг Суб, La Que Buena Chicago Telefono, Кейртон США Инк, Лагерь Ново Село Карта Косово, Сборы Thinkorswim Canada 2020, Крис от жены Mrbeast, Цитаты Дейзи Джонсон, Ваз 2101 Продается США, Распечатка Нового Орлеана Сэйнтс на 2020 год, Руна притяжения, Приколы для сочинений об одиночестве, София Митри Шлосс Борн, Домашнее средство от укуса осы, Комплект Bae M10 Turbo, Брианна Адекей замужем, Шервин Уильямс Мисти, Травма Джона Карлоса Стэнтона, Коды для Horse Farm, Критически пьющий Уилл Джордан, Slim Thug Texas Metal Song, Тико Тико Тексты, Как сказать Нгурувилу, Вы работаете с кассами в напряженный субботний день, Уровень преступности в Шеффилде 2019, Дезире Росс Био, Снайдер Имя Происхождение,

Комплект электрогитары для левой руки

2014 showhauler

Что означает зарубежная служба на dd214

фактически присоединился из-за этой темы, поскольку это то, с чем я имею дело прямо сейчас.У меня была травма левой руки с повреждением нерва и швами на указательном пальце ... 8- и 9-струнные электрические гитары. 12-струнные гитары. Леворукие гитары.

Высококлассные домашние сообщества

Erstwilder brooches usa

Электрогитара для левой руки - Корпус: Липа - Кленовый гриф на болтах - Профиль грифа: Modern C - Гриф: Roseacer - Точечные вставки - 22 лада - Масштаб: 648 мм - Ширина гайки: 42 мм - Анкерный стержень двойного действия - Звукосниматель: 3 одиночных катушки ST-Style - 1 регулятор громкости и 2 регулятора тембра - 5-позиционный переключатель - Оборудование: хром - Sy... (+) Pit Bull Guitars IB-6SL Комплект 6-струнной бас-гитары для левой руки (Spalted Maple) Комплекты для самостоятельной работы, комплекты для левой руки, серия S 369,00 австралийских долларов. Комплект электрогитары размера, черный, для начинающих, с усилителем, сумкой, капо, ремнем, струной, тюнером, кабелем, медиаторами для левой руки Полноразмерная 39-дюймовая электрогитара и все аксессуары, необходимые для начала игры, идеально подходят для начинающих и средних игроков. Левша Vangoa акустическая электрическая гитара в разрезе 41-дюймовый полноразмерный комплект для начинающих с соединительным кабелем Сумка для ремня Тюнер Дополнительные струнные медиаторы Capo (для левшей).

Плотина Oroville сегодня 2019

Дроссель для индейки Benelli

Левая полноразмерная электрогитара 39 дюймов и все аксессуары, необходимые для начала игры, идеально подходят для начинающих и средних игроков. Накладка грифа из черного дерева, гриф из канадского клена, корпус из массива липы, SSH звукосниматели, одностороннее тремоло, переключатель звукоснимателя, регуляторы громкости и тембра.

Балканские телеканалы

Max dtr android cheats

Леворукие гитары Fender American Std Strat Левосторонняя электрогитара RW Olympic White [011-3020-705] - Гитара для левшей American Standard Stratocaster® - такая же популярная и популярная модель, как всегда, и теперь она обновлена ​​за счет устаревших пластиковых деталей и...

Структура P4s3

Таймшер отмена wesley

Лучший выбор леворуких гитар от всех ваших любимых брендов - всегда по гарантированно низким ценам! Леворукие акустические электрогитары (53).

Возобновляемые источники энергии на внешнем континентальном шельфе

BOEM отвечает за развитие морских возобновляемых источников энергии в федеральных водах. Программа началась в 2009 году, когда Министерство внутренних дел (DOI) объявило окончательные правила программы возобновляемой энергии Внешнего континентального шельфа (OCS), которая была утверждена Законом об энергетической политике 2005 года (EPAct).Эти правила обеспечивают основу для всей деятельности, необходимой для поддержки производства и передачи энергии из источников, отличных от нефти и природного газа. BOEM ожидает дальнейшего развития OCS из следующих общих источников:

Морская ветроэнергетика

Морской ветер - это богатый внутренний источник энергии, расположенный недалеко от основных береговых центров нагрузки. Он представляет собой эффективную альтернативу передаче на большие расстояния или развитию производства электроэнергии в этих регионах с ограниченными земельными ресурсами.

Проектирование и проектирование морских ветроэнергетических установок зависит от конкретных условий площадки, в частности глубины воды, геологии морского дна и волновой нагрузки.

Все ветряные турбины работают одинаково. Когда дует ветер, он обтекает лопасти ветряных турбин, имеющие форму аэродинамического профиля, в результате чего лопасти турбины вращаются. Лопасти соединены с приводным валом, который вращает электрогенератор для выработки электроэнергии. Новейшие ветряные турбины технологически продвинуты и включают в себя инженерные и механические инновации, которые помогают максимально повысить эффективность и увеличить производство электроэнергии.Для получения дополнительной информации о технологии ветряных турбин см. Документ NREL «Основы ветроэнергетики: как работают ветряные турбины».

Морские ветры имеют тенденцию дуть сильнее и равномернее, чем на суше. Поскольку более высокая скорость ветра может производить значительно больше энергии / электричества, разработчики все больше заинтересованы в освоении морских ветроэнергетических ресурсов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
