Электродвигатели виды: ✔ Виды электродвигателей и их особенности

✔ Виды электродвигателей и их особенности

Экономичность и надежность оборудования напрямую зависят от электродвигателя, поэтому его выбор требует серьезного подхода.

Посредством электродвигателя электрическая энергия преобразуется в механическую. Мощность, количество оборотов в минуту, напряжение и тип питания являются основными показателями электродвигателей. Также, большое значение имеют массогабаритные и энергетические показатели.

Электродвигатели обладают большими преимуществами. Так, по сравнению с тепловыми двигателями сопоставимой мощности, по размеру электрические двигатели намного компактнее. Они прекрасно подходят для установки на небольших площадках, например в оборудовании трамваев, электровозов и на станках различного назначения.

При их использовании не выделяется пар и продукты распада, что обеспечивает экологическую чистоту. Электродвигатели делятся на двигатели постоянного и переменного тока, шаговые электродвигатели, серводвигатели и линейные.

Электродвигатели переменного тока, в свою очередь, подразделяются на синхронные и асинхронные.


Электродвигатели постоянного тока

Используются для создания регулируемых электроприводов с высокими динамическими и эксплуатационными показателями. К таким показателям относятся высокая равномерность вращения и перезагрузочная способность. Их используют для комплектации бумагоделательных, красильно-отделочных и подъемно-транспортных машин, для полимерного оборудования, буровых станков и вспомогательных агрегатов экскаваторов. Часто они применяются для оснащения всех видов электротранспорта.


Электродвигатели переменного тока

Пользуются более высоким спросом, чем двигатели постоянного тока. Их часто используют в быту и в промышленности. Их производство намного дешевле, конструкция проще и надежнее, а эксплуатация достаточно проста. Практически вся домашняя бытовая техника оборудована электродвигателями переменного тока. Их используют в стиральных машинах, кухонных вытяжных устройствах и т.

д. В крупной промышленности с их помощью приводится в движение станковое оборудование, лебедки для перемещения тяжелого груза, компрессоры, гидравлические и пневматические насосы и промышленные вентиляторы.


Шаговые электродвигатели

Действуют по принципу преобразования электрических импульсов в механическое перемещение дискретного характера. Большинство офисной и компьютерной техники оборудовано ими. Такие двигатели очень малы, но высокопродуктивны. Иногда и востребованы в отдельных отраслях промышленности.


Серводвигатели

Относятся к двигателям постоянного тока. Они высокотехнологичны. Их работа осуществляется посредством использования отрицательной обратной связи. Такой двигатель отличается особой мощностью и способен развивать высокую скорость вращения вала, регулировка которого осуществляется с помощью компьютерного обеспечения. Такая функция делает его востребованным при оборудовании поточных линий и в современных промышленных станках.



Линейные электродвигатели

Обладают уникальной способностью прямолинейного перемещения ротора и статора относительно друг друга. Такие двигатели незаменимы для работы механизмов, действие которых основано на поступательном и возвратно-поступательном движении рабочих органов. Использование линейного электродвигателя способно повысить надежность и экономичность механизма благодаря тому, что значительно упрощает его деятельность и почти полностью исключает механическую передачу.


Синхронные двигатели

Являются разновидностью электродвигателей переменного тока. Частота вращения их ротора равняется частоте вращения магнитного поля в воздушном зазоре. Их используют для компрессоров, крупных вентиляторов, насосов и генераторов постоянного тока, так как они работают с постоянной скоростью.


Асинхронные двигатели

Также, относятся к категории электродвигателей переменного тока. Частота вращения их ротора отличается от частоты вращения магнитного поля, которое создается током обмотки статора. Асинхронные двигатели разделяются на два типа, в зависимости от конструкции ротора: с короткозамкнутым ротором и фазным ротором. Конструкция статора в обоих видах одинакова, различие только в обмотке.

Электродвигатели незаменимы в современном мире. Благодаря им значительно облегчается работа людей. Их использование помогает снизить затрату человеческих сил и сделать повседневную жизнь намного комфортнее.

Типы электродвигателей – Однофазные электродвигатели , электродвигатели постоянного тока, асинхронные двигатели

Заказать оборудование

Команда Electrodvigatel.com приглашает к сотрудничеству производителей двигателей

Электродвигатель – это электрическая машина, служащая для преобразования электрической энергии в механическую энергию. Электродвигатель работает на основе  принципа электромагнитной индукции.

Существует множество видов электродвигателей, различающихся по конструкции, принципу действия, исполнению и другим характеристикам.  Различают основные виды электродвигателей:

По типу протекающего тока двигатели различают:

• Электродвигатели постоянного тока. Широко используют в качестве промышленного оборудования, привода электротранспорта и микропривода исполнительных механизмов.
• Электродвигатели переменного тока. Нашли широкое применение для приводов всех типов технологического оборудования, автоматических регуляторов, электроинструментов.

По конструкции электрические машины различают с вертикально и горизонтально расположенным валом. Электродвигатели также классифицируют по мощности, климатическому исполнению, степени защиты, назначению и другим характеристикам.

Со всеми типами электродвигателей вы можете познакомиться на информационном портале по электродвигателям electrodvigatel.com. Здесь вы найдете преимущества и недостатки, того или иного электродвигателя, полный список производителей электродвигателей, а также сможете узнать стоимость на электродвигатели.

Виды электродвигателей

Однофазные электродвигатели

Трехфазные электродвигатели

Крановые электродвигатели

Лифтовые электродвигатели

Электродвигатели для частотного регулирования

Общепромышленные электродвигатели

Синхронные электродвигатели

Взрывозащищенные электродвигатели

Электродвигатели постоянного тока

Стоимость электродвигателя в основном зависит от следующих параметров:

• Габарит (высота оси вращения)
• Мощность
• Климатическое исполнение

Стоит отметить, что с увеличением габарита электродвигателя усложняется технология изготовления электрических машин, уменьшается серийность выпуска и, соответственно, меняется экономика и ценообразование двигателей. Чем больше габарит двигателя – тем меньше производителей на рынке.

Конструкция электродвигателя

Вращающийся электродвигатель состоит из двух главных деталей:

• статора – неподвижная часть
• ротора – вращающаяся часть

У большинства двигателей внутри статора располагается ротор.

Электродвигатели у которых ротор находится снаружи статора называются электродвигателями обращенного типа.

Электродвигатель в разрезе – 1 статор, 2 ротор, 3 подшипник



Условное обозначение электродвигателей

1 – тип электродвигателя:
общепромышленные электродвигатели:
АИ – обозначение серии общепромышленных электродвигателей
Р, С (АИР и АИС) – вариант привязки мощности к установочным размерам, т.е.
АИР (А, 5А, 4А, АД) – электродвигатели, изготавливаемые по ГОСТ
АИС (6А, IMM, RA) – электродвигатели, изготавливаемые по евростандарту DIN (CENELEC)
взрывозащищенные электродвигатели: ВА, АВ, АИМ, АИМР, 2В, 3В и др

2 – электрические модификации:

Электрические модификации	Определение
М	модернизированный электродвигатель: 5АМ
Н	электродвигатель защищенного исполнения с самовентиляцией: 5АН
Ф	электродвигатель защищенного исполнения с принудительным охлаждением: 5АФ
К	электродвигатель с фазным ротором: 5АНК
С	электродвигатель с повышенным скольжением: АС, 4АС  и др.
Е	однофазный электродвигатель 220V: АДМЕ, 5АЕУ
В	встраиваемый электродвигатель: АИРВ 100S2
П	электродвигатель для привода осевых вентиляторов в птицеводческих хозяйствах и т. д.

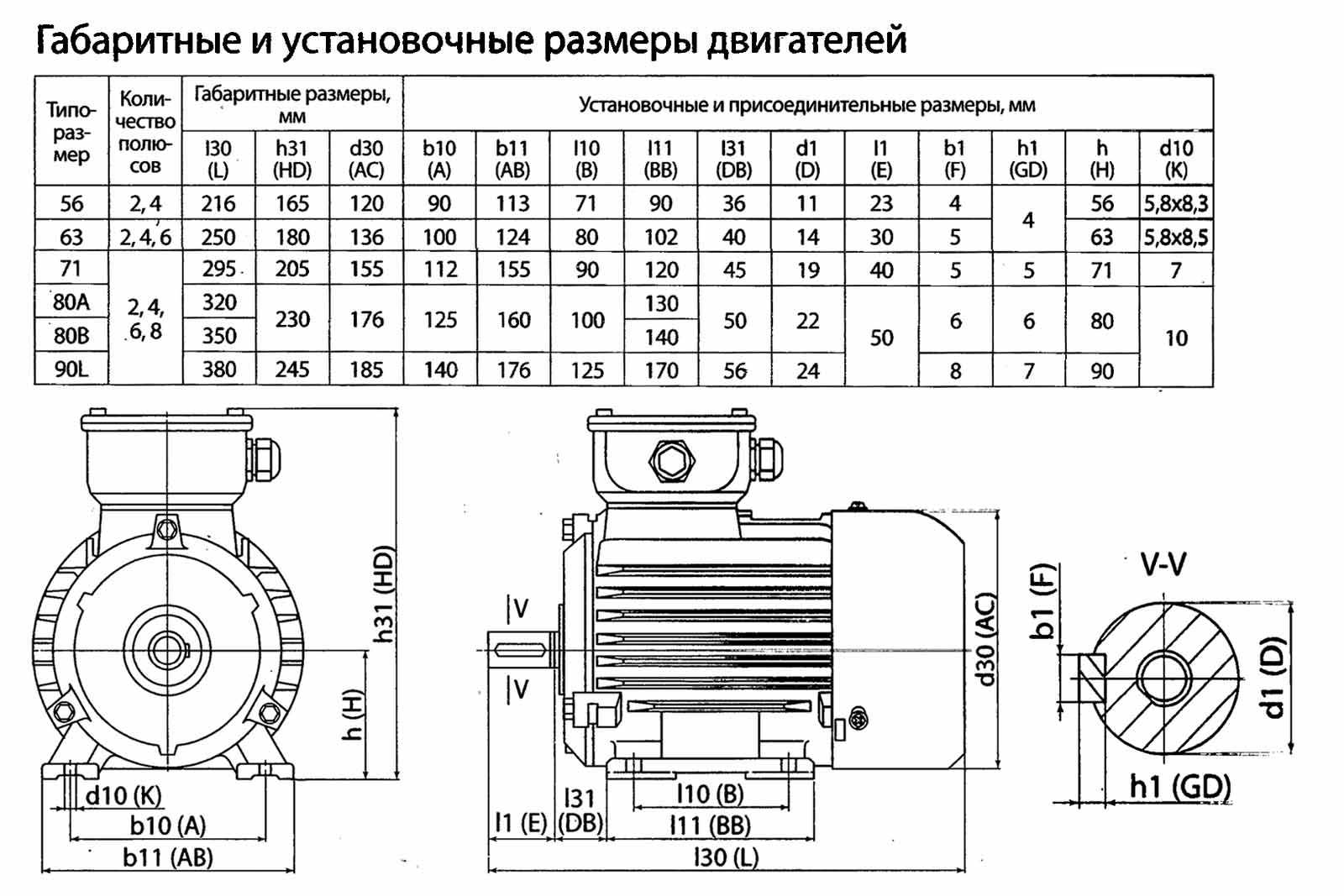

3 – габарит электродвигателя (высота оси вращения):
габарит электродвигателя равен расстоянию от низа лап до центра вала в миллиметрах
50, 56, 63, 71, 80, 90, 100, 112, 132, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450 и выше

4 – длина сердечника и/или длина станины:

Длина сердечника	Определение
А, В, С	длина сердечника (первая длина, вторая длина, третья длина)
XK, X, YK, Y	длина сердечника статора высоковольтных двигателей
S, L, М	установочные размеры по длине станины



5 – количество полюсов электродвигателя:
2, 4, 6, 8, 10, 12, 4/2, 6/4, 8/4, 8/6, 12/4, 12/6, 6/4/2, 8/4/2, 8/6/4, 12/8/6/4 и др.

6 – конструктивные модификации электродвигателя:

Модификации электродвигателя	Определение
Л	электродвигатель для привода лифтов: 5АФ 200 МА4/24 НЛБ УХЛ4
Е	электродвигатель с встроенным электромагнитным тормозом и ручкой расторможения: АИР 100L6 Е2 У3
Е2	со встроенным датчиком температурной защиты: АИР 180М4 БУ3
Б	со встроенным датчиком температурной защиты: АИР 180М4 БУ3
Ж	электродвигатель со специальным выходным концом вала для моноблочных насосов: АИР 80В2 ЖУ2
П	электродвигатель повышенной точности по установочным размерам: АИР 180М4 ПУ3
Р3	электродвигатель для мотор-редукторов: АИР 100L6 Р3
С	электродвигатель для станков-качалок: АИР 180М8 СНБУ1
Н	электродвигатель малошумного исполнения: 5АФ 200 МА4/24 НЛБ УХЛ4

7 – климатическое исполнение электродвигателя:

Категория размещения	Определение
У	умеренного климатического исполнения
Т	тропического исполнения
УХЛ	умеренно холодного климата
ХЛ	холодного климата
ОМ	для судов морского и речного флота

8 – категория размещения:

Категория размещения	Определение
1	на открытом воздухе
2	на улице под навесом
3	в помещении
4	в помещении с искусственно регулируемыми климатическими условиями
5	в помещении с повышенной влажностью

9 – степень защиты электродвигателя:
первая цифра: защита от твердых объектов

  вторая цифра: защита от жидкостей

Степень защиты IP	Определение первой цифры  – защита от твердых объектов	Определение второй цифры  – защита от жидкостей
0	без защиты	без защиты
1	защита от твердых объектов размерами свыше 50мм (например, от случайного касания руками)	защита от вертикально падающей воды (конденсация)
2	защита от твердых объектов размерами свыше 12 мм (например, от случайного касания пальцами)	защита от воды, пдпющей под углом 15º к вертикали
3	защита от твердых объектов размерами свыше 2,5 мм (например, инструментов, проводов)	защита от воды, падающей под углом 60º к вертикали
4	защита от твердых объектов размерами свыше 1мм (например, тонкой проволоки)	защита от водяных брызг со всех сторон
5	защита от пыли (без осаждения опасных материалов)	защита от водяных струй со всех сторон

10 – мощность электродвигателя

11 – обороты электродвигателя

12 – Монтажное исполнение электродвигателя

Двигатели переменного тока

            Двигатели переменного тока подразделяются на две группы: асинхронные и синхронные. Синхронные двигатели в свою очередь делятся на основные исполнения групп двигателей:

• общепромышленное
• специальное (крановые, для дробилок, лифтовые и другие)
• взрывозащищенное. Дальнейшее подразделение – для химической отрасли и рудничные, рудничные специальные.

Асинхронными двигателями (АД) называют машины переменного тока, в которых основное магнитное поле создается переменным током и частота вращения ротора, не связанная жестко с частотой тока в обмотке статора, меняется с нагрузкой. Наибольшее применение получили бесколлекторные асинхронные машины, используемые главным образом в качестве электродвигателей. Значительно реже применяются коллекторные асинхронные электродвигатели — более дорогие и менее надежные в эксплуатации, чем бесколлекторные.

По количеству фаз двигатели переменного тока подразделяются:

Асинхронные двигатели наиболее распространены в настоящее время, чем другие виды электродвигателей.

Синхронные и асинхронные машины переменного тока обладают свойством обратимости — они могут работать как в режиме генератора, так и в режиме двигателя.

Какие существуют типы электродвигателей?

Электродвигатели бывают различных размеров и мощностей и производятся для различных применений. Существует два основных типа электродвигателей: двигатели переменного тока (переменного тока) и двигатели постоянного тока (постоянного тока). Они используются в большинстве приложений с электродвигателями и адаптированы к отрасли и требованиям продукта. Это может означать, что электродвигатель может быть щеточным, бесщеточным, синхронным или даже использовать постоянные магниты.

Двигатели переменного тока

Двигатели переменного тока используют переменный ток для преобразования электрической энергии в механическую. Им требуется только небольшая мощность при запуске, и они позволяют контролировать ускорение, что означает, что они могут поддерживать постоянную скорость и производительность. Именно эти особенности делают двигатели переменного тока идеальными для приложений, требующих стабильной работы, таких как конвейерные системы или кондиционеры. Эти виды использования не требуют постоянного изменения скорости, а это означает, что износ двигателя менее распространен. Соедините это с тем фактом, что двигатели переменного тока не имеют щеток, и вы обнаружите, что это очень прочный тип электродвигателя.

Типы двигателей переменного тока

Существует два основных типа двигателей переменного тока: синхронные и асинхронные. В синхронном двигателе переменного тока вращение ротора соответствует частоте питающего тока. Таким образом, скорость остается постоянной независимо от нагрузки, что делает его идеальным для высокоточных устройств позиционирования, таких как роботизированные решения.

Асинхронные двигатели являются наиболее распространенным типом двигателей переменного тока и могут использоваться во всем, от грузоподъемного оборудования до бытовой техники. Они также известны как асинхронные двигатели, потому что они используют электромагнитную индукцию от магнитного поля в обмотке статора, что создает ток в роторе.

Типы двигателей постоянного тока

Все двигатели постоянного тока используют постоянный ток, двигатели постоянного тока также имеют хорошее регулирование скорости и высокий пусковой момент. Это делает их идеальными для приложений с электродвигателями, которые должны перемещать более тяжелые грузы в различных условиях, например, системы стеклоочистителей для железнодорожной, морской и транспортной промышленности.

Двигатели постоянного тока используются в самых разных областях, от электробритв до автомобилей, и существует несколько различных типов двигателей постоянного тока для этих целей. Parvalux специализируется на нестандартных двигателях BLDC и PMDC.

Двигатели постоянного тока

Двигатели постоянного тока можно купить как щеточные электродвигатели или как бесщеточные (двигатели постоянного тока). Как уже говорилось, щеточный двигатель может потребовать большего обслуживания из-за износа щеток. Однако они часто используются в приложениях, требующих более дешевого решения, и популярны в промышленных условиях.

Бесщеточный электродвигатель, как правило, более эффективен, так как скорость не теряется из-за щеток, и поэтому он работает тише. Двигатели BLDC должны быть подключены к электронному регулятору скорости, чтобы ток мог течь к электромагнитам. Следовательно, они, как правило, более дорогие для покупки.

Двигатели с постоянными магнитами

Двигатели с постоянными магнитами (двигатели с постоянными магнитами) — это еще один тип двигателей постоянного тока, которые обычно используются в здравоохранении и индустрии развлечений. Основное различие между этими и другими типами электродвигателей заключается в том, что магнитное поле создается в статоре с помощью неподвижных магнитов, а не в обмотках статора.

Двигатели постоянного тока с постоянным током обычно меньше других типов двигателей постоянного тока, что упрощает их транспортировку по всему миру и делает их более рентабельными. Это означает, что их можно найти во всех предметах повседневного обихода, включая детские игрушки и электрические зубные щетки.

Электродвигатель жизненно необходим для бесчисленного множества применений по всему миру. Независимо от того, выберете ли вы двигатель переменного или постоянного тока, всегда найдется решение, которое даст вам наилучшие результаты. Parvalux разрабатывает и производит электродвигатели, которые являются инновационными и долговечными, гарантируя, что продукты ваших клиентов всегда будут в движении. Узнайте больше об электродвигателях Parvalux, связавшись здесь: Ваше местное контактное лицо — Parvalux

Различные типы электродвигателей

Различные типы электродвигателей

• Разместил: aniziol
• 7 апреля 2021 г.
• Комментариев нет

Независимо от того, над чем вы работаете, вам нужен двигатель, чтобы заставить вещи двигаться. Электродвигатели берут необработанную мощность электрического тока и преобразуют эту электрическую энергию в механическую энергию. Электричество, магнетизм и сила объединяются для питания электродвигателей в самых разных областях применения. Инструменты, бытовая техника, робототехника и технологии ЧПУ — все они работают с различными типами электродвигателей. Электродвигатели бывают нескольких разновидностей с разницей в электрическом токе, уровне производительности, конструкции и эффективности, что делает разные двигатели более подходящими для разных работ. Мы рассмотрим некоторые из них здесь.

Переменный/постоянный ток

Электричество распространяется одним из двух видов тока: переменным током (AC) или постоянным током (DC). В постоянном токе ток течет только в одном направлении с постоянной скоростью, в то время как переменный ток меняет направление назад и вперед, что вы бы изобразили в виде синусоиды. Наиболее распространенным источником переменного тока является подключение вилки к настенной розетке, тогда как питание постоянного тока лучше связано с батареями.

Двигатели, работающие от постоянного тока, эффективно используют свою энергию и могут выдерживать высокие уровни вращательного усилия или крутящего момента. Если вам нужен высокий крутящий момент, который остается высоким, вам подойдет двигатель постоянного тока. Лифты, краны и ленточные конвейеры — это лишь три ситуации, в которых вступают в действие двигатели постоянного тока.

Шаговые двигатели

Одной из наиболее распространенных и универсальных разновидностей двигателей постоянного тока является шаговый двигатель, названный в честь его инкрементного числа оборотов. Шаговые двигатели имеют постоянный магнит в одном из двух мест: в роторе или статоре. Расположение электромагнита определяет пиковую производительность шагового двигателя — намагниченные статоры обеспечивают более высокие скорости, чем намагниченные роторы. В некоторых случаях шаговый двигатель использует гибридную модель, в которой два ротора с противоположной полярностью вращаются внутри намагниченного статора. В 3D-принтерах и станках с ЧПУ для любителей используются шаговые двигатели, которые доступны по цене и с меньшей вероятностью сломаются, чем другие более сложные двигатели постоянного тока. Недостатком шаговых двигателей является то, что когда они теряют намагниченность или изнашиваются, они обычно требуют полной замены.

Серводвигатели

Серводвигатель представляет собой более совершенную форму двигателя постоянного тока. Как и шаговый двигатель, серводвигатель работает с серией дискретных приращений или шагов, но серводвигатель может достигать значительно более высоких оборотов, чем простой шаговый двигатель. Серводвигатели присоединяются к трансмиссии или редуктору, что позволяет им увеличивать крутящий момент, увеличивая скорость намного выше, чем может выдержать шаговый двигатель, вместе с контроллером, который посылает более сложные сигналы двигателю. 3D-принтеры, станки с ЧПУ и другие коммерческие и промышленные приложения будут использовать серводвигатели, а не шаговые двигатели, где необходимы более высокая скорость и точность. Однако из-за более высоких скоростей, редукторов и контроллеров, участвующих в работе серводвигателя, они более подвержены поломке, чем шаговые двигатели, из-за добавления большого количества движущихся частей.

Коллекторные и бесщеточные двигатели

Двигатели переменного и постоянного тока могут различаться в зависимости от наличия щеток. Щетка в данном контексте является дополнительным компонентом, проводящим электрический ток между ротором и статором двигателя. Эти щетки обычно изготавливаются из углерода, а двигатель обычно включает в себя несколько щеток. Точки контакта щеток касаются токосъемного кольца, которое передает мощность от неподвижного объекта к вращающемуся объекту. Хотя щетки эффективно проводят ток, трение при постоянном вращении может изнашивать щетки. Имея это в виду, появился бесщеточный двигатель, который заменяет угольную щетку постоянным электромагнитом и значительно снижает повреждения от трения. Бесщеточные двигатели постоянного тока, которые очень близки к шаговым двигателям, меньше, чем их щеточные аналоги, а также имеют более длительный срок службы. В бесщеточных двигателях переменного тока используются постоянные электромагниты для создания магнитных полей в их статорах, которые вращают как статор, так и ротор. Появление бесщеточного двигателя переменного тока стало важным событием в области управления движением, где их мощный ток и высокая надежность делают их привлекательным выбором.

Линейные двигатели

Не все двигатели связаны с вращением. «Разворачивая» статор и ротор, линейный двигатель заменяет линейную силу крутящим моментом или силой вращения. Для перемещения чего-либо только по одной оси линейный двигатель может быть очень эффективным. Как и шаговые двигатели, линейные двигатели практически не изнашиваются во время работы, но, в отличие от шаговых двигателей с вращающимся двигателем, линейные двигатели могут достигать высоких скоростей и высокой точности, избегая этого износа. В ткацких станках используются линейные двигатели для перемещения челнока, и вы даже найдете линейные двигатели, приводящие в действие раздвижные двери в коммерческих зданиях. Рельсотрон, пушка, заменяющая электромагнитную энергию взрывчатым веществом, фактически представляет собой вооруженный экземпляр линейного двигателя.

Прямой привод

Всегда выгодно отказаться от посредников. Одним из недостатков серводвигателей является то, что им требуются трансмиссии или редукторы для увеличения крутящего момента. Двигатель с прямым приводом упрощает процесс, подключая нагрузку непосредственно к двигателю. Как и серводвигатели, двигатели с прямым приводом чаще всего бесщеточные и основаны на постоянных электромагнитах. Однако двигатели с прямым приводом по-прежнему требуют специальных и точных механизмов управления. Вы можете найти двигатели с прямым приводом, работающие как на высоких, так и на низких скоростях, в ряде промышленных и бытовых приложений, от проигрывателей до станков с ЧПУ.

Запустите двигатель вместе с Moley

Среди различных типов электродвигателей вы сможете найти тот тип и модель, которые подходят именно вам. Moley Magnetics предлагает двигатели переменного и постоянного тока таких известных брендов, как Hyundai, Worldwide, Baldor и Leeson. Кроме того, они также обслуживают и ремонтируют эти двигатели, защищая и продлевая ваши ценные инвестиции.
