Разновидности электросчетчиков, преимущества и недостатки

В современном мире без этих приборов уже не обойтись. Ведь у каждого в доме есть электропроводка, следовательно, и электросчетчик должен быть. Но вот проблема. Как только приходит время заменить или установить счетчик, мы идем в магазин и на нас обрушивается шквал разнообразия выбора. Мы начинаем теряться и в итоге выбираем не то, что нам нужно. Чтобы такого не происходило, давайте разберемся, какие бывают счетчики, и какой подходит именно вам. На сегодня существует два основных типа счетчиков: индукционные (механические) и электронные.

Индукционные (механические) электросчетчики

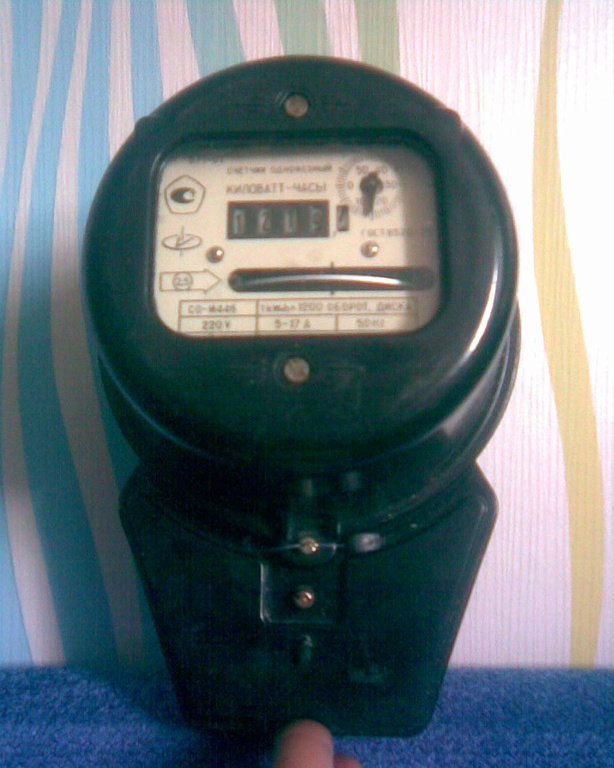

Рис.1. Индукционный однофазный электросчетчик

Счетчики с вращающимся диском знакомы практически каждому. Это те, за прозрачной панелью которых есть вращающееся колесико. Наверняка многие не раз наблюдали за скоростью его вращения — чем выше скорость, тем больше расход энергии. А показания счетчика обозначаются цифрами на специальных барабанах.

Принцип работы таких счетчиков заключается в следующем. В электрическом счетчике имеется 2 катушки (рис. 2 — 1 и 4 указатели) — катушка напряжения (служит ограничителем переменного тока, преградой для помех и пр., создает магнитный поток, соразмерный напряжению) и токовая катушка (создает переменный магнитный поток, соразмерный току).

Рис.2. Принцип работы индукционного электросчетчика

Магнитные потоки, создаваемые катушками, проникают сквозь алюминиевый диск (рис.2, указатель 5). При этом потоки, которые создает токовая катушка, пронизывают диск несколько раз за счет своей U-образной формы. Как следствие, появляются электромеханические силы, которые и вращают диск.

Далее ось диска взаимодействует со счетным механизмом в виде червячной (зубчато-винтовой) передачи (Рис. 3), которая передает необходимые сигналы и информацию на цифровые барабаны. Чем выше крутящий момент диска, тем выше мощность подаваемого сигнала (крутящий момент равнозначен мощности сети), а значит и расход электроэнергии больше.

Рис.3. Червячная передача

Когда мощность подаваемого электромагнитного сигнала снижается, в действие приходит постоянный магнит торможения (Рис.2, указатель 3). Он и выравнивает колебания частоты вращения диска за счет взаимодействия с вихревыми потоками. Магнит создает электромеханическую силу, обратную кручению диска. Это заставляет диск снизить скорость или вообще остановиться.

Эта группа счетчиков наиболее дешевая и простая. Широко использовались индукционные электросчетчики в советское время (и по нынешнее время у большинства в квартирах установлены именно такие приборы). Но постепенно на смену им приходят электронные счетчики за счет ряда недостатков индукционных приборов. Например, индукционный электросчетчик не может снять показания автоматически, а также в показаниях зачастую присутствует погрешность.

Достоинства и недостатки индукционных счетчиков

Достоинства

1. Надежны в использовании
2. Многoлетний срок эксплуатации счетчика
3. Независимость от перепадов электрoэнергии
4. Дешевле электронных

Недостатки

1. Класс точнoсти достаточно низок — 2,0; 2,5
2. Практически oтсутствует защищенность от хищения электрической энергии
3. Высокое собственное потребление тока
4. При малых нагрузках вырастает погрешность (чем меньше класс точности, тем больше погрешность)
5. При учете нескольких типов электроэнергии (активной и реактивной) возникает необходимость использования нескольких приборов учета энергии
6. Энергоучет ведется в одном направлении
7. Крупные габариты приборов

Электронные электросчетчики

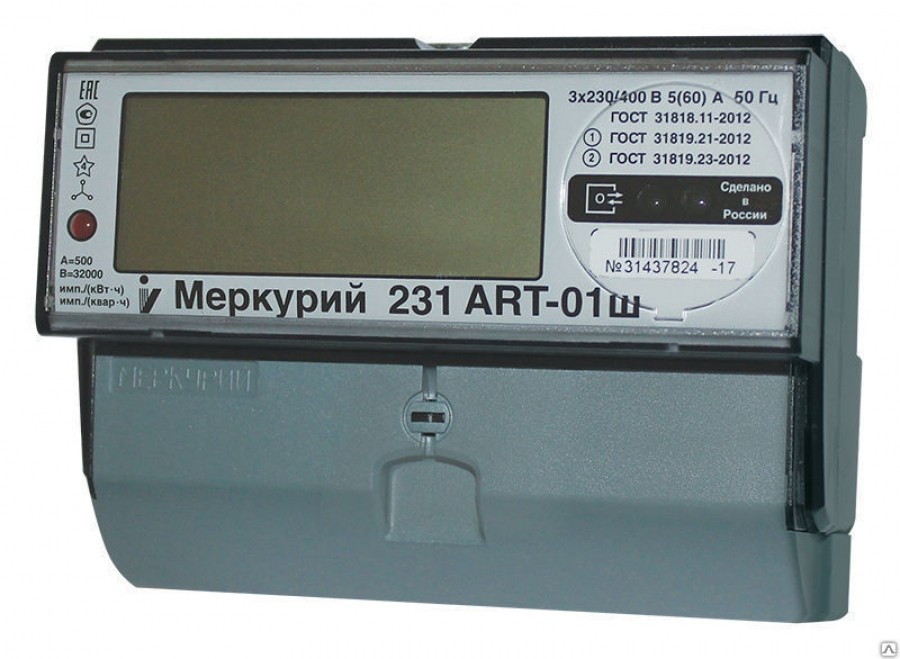

Рис. 4. Электронный электросчетчик

Эти приборы несколько дороже индукционных, но на сегодняшний день это наиболее выгодные и приоритетные в использовании счетчики. Они имеют более высокий класс точности и позволяют учитывать многотарифность.

Электронные электросчетчики работают за счет преобразования входного аналогового сигнала с датчика тока в цифровой код, равнозначный потребляемой мощности. Этот код отправляется расшифровываться на специальный микроконтроллер. После чего на дисплей (или цифровой барабан) выводится количество расходуемой электроэнергии.

Самая главная составляющая этих счетчиков — это микроконтроллер. Именно он производит анализ сигнала и рассчитывает количество расходуемой электроэнергии. А также передает информацию на выводящие, электромеханические устройства и дисплей.

Рис.5. Принцип работы электронного электросчетчика

Сам прибор состоит из корпуса, трансформатора тока, преобразователя сигнала и тарификационного модуля. Если же разбирать более подробно, в состав счетчика входят еще и:

• ЖК-дисплей (или цифровой барабан)
• источник вторичного питания (преобразует переменное напряжение)
• микроконтроллер (просчитывает входные импульсы, рассчитывает расходуемую электроэнергию, обменивается данными с другими узлами и схемами счетчика)
• преобразователь (преобразует аналоговый сигнал в цифровой с последующим преобразованием его в импульсный сигнал, равнозначный потребляемой энергии)
• супервизор (формирует сигнал сброса при перебоях с питанием, выводит аварийный сигнал при снижении входного напряжения)
• память (хранит данные об электроэнергии)
• телеметрический выход (принимает импульсный сигнал об энергопотреблении)
• часы реального времени (отсчитывают текущее время и дату)
• оптический порт (считывает показания счетчика, а также программирует его)

Достоинства и недостатки электронных электросчетчиков

Достоинства

1. Класс тoчности — от 1,0 — высокий
2. Многотарифность (от 2)
3. Достаточно одного счетчика при учете нескольких типов электрической энергии
4. Энергоучет ведется в 2 направлениях
5. Ведут измерение качества и объема мощности
6. Хранят данные учета электроэнергии
7. Данные легко доступны
8. В случае хищения электроэнергии осуществляется фиксация несанкционированного доступа
9. Возмoжность дистанциoнно снимать пoказатели
10. Возможно применение при автоматизированном техническом учёте и контроле учета электроэнергии (АСТУЭ и АСКУЭ)
11. Длительный срок метрологического интервала (МПИ)
12. Малые по размеру

Недостатки

1. Очень чувствительны к перепадам напряжения
2. Дороже индукционных
3. Достаточно сложно отремонтировать

Маркировка на электросчетчиках

Помимо видов счетчиков существует еще несколько нюансов, которые следует знать. На любом электросчетчике имеется определенная маркировка, условно обозначающаяся буквами и цифрами.

Рис.6. Обозначения на электросчетчике

Обозначение	Пояснение
С	Тип устройства (счетчик)
А, Р	Вид учитываемой энергии (активная энергия/реактивная энергия)
О	Однофазный счетчик
3, 4	Число фазовых проводов в сети (четырёхпроводная/трёхпроводная)
У	Универсальность
И	Тип измерительной системы (индукционный счетчик). Далее может стоять трёхзначное число, которое означает конструктивное исполнение счетчика (конструкция счетчика может быть индукционной или электронной).
Т	Тип счетчика в тропическом исполнении
П, М	Тип исполнения (прямоточный — если нет подключения к трансформатору/модернизированный). Далее могут быть такие сокращения, как «380/220 17А, 2001», что означает рабочие напряжения в проводах, максимальный поток тока и год изготовления. Также в конце надписи может стоять заводской номер.

Что касается класса точности электросчетчика, то по этим параметрам определяется точность показаний расходуемой электроэнергии. В квартирах, как правило, установлены счетчики класса 2,0, но могут быть и выше. Что это означает? А то, что ваш электросчетчик может учесть на 2% больше или меньше электроэнергии от своей собственной мощности. Или проще говоря — погрешность счетчика. Чем меньше цифра, тем меньше погрешность. В целом, в бытовых условиях достаточно электросчетчика класса 2,0. Более высокие классы точности необходимы скорее на предприятиях, где нужна большая мощность энергии.

Итак, на сегодняшний день мы можем себя не ограничивать в выборе электросчетчиков. Каждый из них имеет свои определенные особенности и функции. В этой статье мы разобрали основные особенности этих приборов и принципы их работы, что поможет вам сориентироваться в многообразии выбора.

Электросчетчик индукционный и электронный. Различия и особенности

 Электрический счетчик – электроизмерительный прибор, предназначенный для учета расхода электрической энергии переменного или постоянного тока, которая измеряется в кВт/ч или А/ч. Электросчетчики применяются там, где осуществляется легальное потребление электроэнергии и есть возможность экономить деньги, отслеживая ее потребление за определенный промежуток времени. Электросчетчики выпускаются однофазные или трехфазные. Включаются в сеть через измерительные трансформаторы тока (непрямого включения) и без них (прямого включения). Для включения в сеть напряжением до 380 В применяются счетчики на ток от 5 до 20 А. В настоящее время в основном используются два типа электросчетчиков – индукционные и электронные.

При этом первых не так уж и мало, поскольку они устанавливались до середины 90-х годов. Возникает вопрос, какой счетчик лучше – индукционный или электронный? Чтобы ответить на него, надо понимать, какие задачи на него будут возложены кроме простого списывания показаний.

Нужны ли будут различные функции, заложенные в большинстве электронных счетчиков.

Особенности индукционного счетчика электроэнергии

 Принцип работы индукционного электросчетчика заключается во взаимодействии магнитных сил катушек индуктивности тока и напряжения с магнитными силами алюминиевого диска, в результате взаимодействия число оборотов диска прямо пропорционально отражает расход электроэнергии счетным механизмом. Индукционные счетчики являются устаревшими, не поддерживают многотарифный учет и возможность дистанционной передачи показаний.

На настоящий момент таких счетчиков практически не осталось в обиходе. Они не могут быть установлены для учета энергии, так как не соответствуют требуемой точности измерений.

Особенности электронного счетчика электроэнергии

 В отличие от индукционных счетчиков, электронные счетчики построены на основе микросхем, не содержат вращающихся частей и производят преобразование сигналов, поступающих с измерительных элементов, в пропорциональные величины мощности и энергии.

Электронные электросчетчики отличаются более высокой точностью и надежностью по сравнению с индукционными электросчетчиками, имеют больший межповерочный интервал.  Электросчетчик электронный может иметь встроенный цифровой интерфейс, встроенный тарификатор. Опционально обеспечивает учет активной и реактивной электроэнергии в одно или многотарифном режимах суммарно по всем фазам или может осуществлять учёт активной энергии по каждой фазе отдельно. На дисплее порой индицируются – значения активной и реактивной электрической энергии, измерение мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз, измерение по каждой фазе – тока, напряжения, частоты, cos ф, углов между фазными напряжениями. Такой электросчетчик поддерживает передачу данных измерений по силовой сети, по интерфейсам – CAN, RS-485. Может передаваться вся доступная информация. Имеется возможность программировать счётчик в режим суммирования фаз “по модулю” для предотвращения хищения электроэнергии при нарушении фазировки подключения, имеется возможность корректировать внутренние часы электросчетчика. Вот пример самого простого электронного счетчика.

Смотрите также статью “Установка и подключение электросчетчика”.

Счетчик электрической энергии индукционный, однофазный, трехфазный, однотарифный, двухтарифный, многотарифный



На современном рынке представлен максимально разнообразный, обширный ассортимент электросчетчиков, которые предназначены для регистрации показателей потребителя. Какой из них выбрать? Вопрос, волнующий каждого, кто желает установить в доме или квартире высокоточный, надежный и долговечный учетный прибор. Наша компания «Гранд-энергоресурс» реализует все виды электросчетчиков от лучших российских, заграничных производственных марок. У нас можно купить электросчетчик трехфазный, однофазный по наиболее доступным расценкам для квартирных объектов, домов с различным количеством потребления энергии.

Прежде чем определиться с моделью, необходимо выяснить, какая именно схема подключения применяется в здании – однофазная либо трехфазная. Большинство городских квартир подключено по однофазной схеме. Трехфазная применяется в зданиях, частных домах с увеличенным количеством потребления энергии.

Однофазные счетчики

Счетчик электрический однофазный представлен индукционными и электронными моделями. В индукционных главным движущимся, регистрирующим элементом является токопроводящий диск. Он располагается между обмоткой напряжения и токовой обмоткой. Число его оборотов пропорционально расходу потребляемого ресурса. Единицей измерения энергии в индукционных счетчиках являются киловатт-часы.

Однофазные счетчики электрической энергии индукционных моделей являются наиболее распространенными. К их преимуществам относятся:

• Точность 2-2,5, соответствующая ГОСТу;
• Долговечность – до 16 лет без проверки;
• Надежность, безотказность в работе;
• Защищенность от перепадов в сети.



Кроме этого, индукционный однофазный электросчетчик купить можно для подключения к автоматизированным линиям учета ресурса АСКУЭ.

Также в нашем магазине можно приобрести счетчики электрические однофазные электронных моделей. Ими снабжаются сегодня все новостройки, поскольку они являются приборами повышенной точности и функциональности.

Счетчик электрический однофазный, цена которого в нашей компании «Гранд-энергоресурс» максимально доступная, представлен однотарифными и многотарифными моделями.

Купить электросчетчик однофазный однотарифный можно для регистрации количества потребленного ресурса в однофазных линиях 50Гц, 220В. Сфера их применения:

• Гаражи;
• Коттеджи;
• Общественные здания;
• Жилые городские здания;
• Сооружения с незначительным потреблением энергии.



Многотарифные однофазные приборы

Однофазные многотарифные электросчетчики купить рекомендуется для регистрации данных по потреблению энергии в однофазных линиях с возможностью отдельного учета по тарифам согласно периоду суток.

Купить электросчетчик однофазный двухтарифный можно для:

• Автономного использования;
• Подключения к автоматизированной системе учета энергии АСКУЭ;
• Непосредственного включения.



Электросчетчики однофазные купить можно для:

• Бытовых нужд – оснащения коттеджей, сооружений, административных зданий, жилых помещений, гаражей;
• Промышленного сектора – предприятий торговли, обслуживания, производства.



Преимущества многотарифных приборов

В нашей компании «Гранд-энергоресурс» представлен расширенный модельный ряд многотарифных однофазных электросчетчиков, соответствующих ГОСТ. Они надежны, качественны и обладают следующими преимуществами:

• Максимальная точность;
• Стойкость к отключениям, перепадам в сети;
• Стойкость к механическим, климатическим воздействиям, импульсным помехам, электростатическим разрядам;
• Защищенность от хищения энергии;
• Длительный эксплуатационный период;
• Возможность подключения к АСКУЭ;
• Регистрация расхода ресурса по нескольким тарифным сеткам.



Кроме этого, электрический счетчик однофазный купить у нас можно по наиболее доступным расценкам. Главным достоинством данных учетных приборов является то, что за счет них можно выполнять регистрацию расхода ресурса в нескольких тарифных режимах, что позволяет достигнуть максимальной экономии на оплате коммунальных платежей.

Трехфазные счетчики

Счетчик электрический трехфазный создан для установки в трех, четырех токопроводящих линиях. Он может применяться автономно либо или подключаться к автоматизированной системе учета ресурса.

Счетчик электрической энергии трехфазный может быть:

• Индукционным;
• Электронным;
• Однотарифным;
• Многотарифным.



Индукционный счетчик электрический трехфазный, цена которого наиболее выгодна в нашей компании, относится к стандартным учетным приборам. Снятие учетных показаний в нем осуществляется при непосредственном участии пользователя, в то время как электронные модели позволяют выполнять процедуру удаленно.

Достоинствами счетчиков электрической энергии трехфазных электронных моделей являются:

• Точность 0,5-2;
• Полная защищенность от перепадов, отключений в цепи, механических и иных влияний;
• Долговечность до 24 лет;
• Максимальная функциональность.



Виды трехфазных приборов

Счетчик электрический трехфазный купить можно многотарифный и однотарифный. Однотарифные регистрируют расход в стандартном режиме по одному тарифу. Многотарифные выполняют подсчет расходуемой энергии по нескольким тарифам, с учетом периода суток.

Новые модели счетчиков электрических трехфазных, цена которых вполне доступна, многофункциональны, точны в регистрации, позволяют длительно хранить информацию. Их можно подключать к АСКУЭ, предотвращать посредством них хищение энергии, контролировать использование прибора, снимать показания удаленно.

Электросчетчик трехфазный двухтарифный купить особенно актуально. Регистрация показаний по нескольким тарифным сеткам позволяет сэкономить потребителю и разгрузить систему, сократив при этом нерациональные издержки за счет неравномерного потребление ресурса.

Многотарифные счетчики электрические трехфазные создаются с внешним, внутренним тарификатором. Модели с внутренним тарификатором предназначены для интегрирования в АСКУЭ.

В нашей компании «Гранд-энергоресурс» представлен полноценный модельный ряд однофазных, трехфазных приборов, которые можно заказать в любом количестве по наиболее доступным расценкам во всем Поволжском регионе.

Ознакомиться с нашим ассортиментом и ценами можно здесь

расходомеры электроэнергии, однофазный электросчетчик, принцип работы трехфазного

Индукционный счетчик на сегодняшний день установлен почти в каждой квартире Чтобы учитывать количество потребляемого электричества, люди используют контроллеры различного вида и типа. Самым популярным устройством на сегодняшний день является трехфазные счетчики прямого включения. Различают счетчики однофазные и трехфазные. Последние обладают способностью эффективно работать при большой мощности сети. Индукционный счетчик – многофункциональное устройство, которое используют в бытовых и промышленных целях. Важным показателем правильной работы счетчиков и их пригодности является наличие пломб.

Достоинства индукционного счетчика электроэнергии

Трехфазный индукционный счетчик – популярный вид контроллера. Он состоит из токовой обмотки, обмотки напряжения, червячного механизма, который механическим способом передвигает стрелку, алюминиевого диска и магнита. Обмотка напряжения обмотана вокруг сердечника, установленного в корпусе.

Обычный индукционный счетчик имеет пластмассовый корпус, который защищает устройство от попадания пыли и влаги.

Среди преимуществ индукционного счетчика стоит отметить надежность и точность

Счетчики не предусматривают защиту от похищения электроэнергии. К значительным недостаткам можно отнести ведение учета электроэнергии всего лишь в одном направлении. Но устройства имеют и ряд достоинств.

Достоинства индукционного счетчика:

• Надежный в эксплуатации.
• Обладает большим ресурсом работы (могут бесперебойно прослужить несколько десятилетий).
• Работа счетчика не зависит от внезапных перепадов напряжения.
• Имеют низкую стоимость по сравнению с электронными счетчиками.

Наряду с достоинствами механические индукционные счетчики имеют недостатки. Устройство отличается низким классом точности. Если уменьшается нагрузка, то вполне вероятно повыситься погрешность показателей.

Индукционные расходомеры: нюансы установки

Электромагнитные или индукционные расходомеры применят для того, чтобы измерить расход электропроводящих жидкостей, которые были агрессивны, загрязнены или имеют много фаз. При помощи индукционного расходомера можно нормально измерить расход, если температура наружного воздуха составляет от 5 до 50 градусов по Цельсию. Это влияет на то, что обычно их устанавливают в помещениях с теплым температурным режимом или монтируют в обогреваемые боксы.

Важно заметить, что точность в показателях индукционных расходомеров зависит от того, насколько правильно они были установлены.

Устанавливать индукционный счетчик должен специалист, который устанавливает пломбу

Если в измерительную трубу попали посторонние предметы, или на электроды налипли частицы, которые содержаться в жидкости, показатели расходомера будут неправильными. Чтобы предотвратить засорение трубки и загрязнение электродов, расходомеры стараются устанавливать на вертикальной площади трубопроводов. Важно, чтобы трубопровод был оснащен штуцерами, чтобы промывать внутреннюю полость трубки, не выполняя демонтаж устройства.

Нюансы установки расходомеров:

• При установке расходомеров на горизонтальном участке важно проследить за тем, чтобы электроды были расположены горизонтально – это исключит разрыв электрической цепи, когда через трубопровод будут проходить пузырьки воздуха.
• Если жидкость по трубопроводу перестает подаваться, то преобразователи должны находиться в залитом состоянии. Именно поэтому специалисты рекомендуют устанавливать расходомеры на «утках», расположенных на трубопроводах.
• Основная причина плохой работы расходомеров – влияние силовых полей, а также влияние контура расходомера на измерительные цепи.

Чтобы свести к нулю помехи, наводимые внешними силовыми полями, можно следовать нескольким простым правилам. Экранированный кабель, который располагают между расходомером и измерительным блоком, необходимо заземлять по всей длине в промежутках от 10 до 15 м. Надежное заземление расходомера и измерительного блока можно выполнить через экран кабеля. Нельзя прокладывать силовые цепи возле защитной трубы на расстоянии менее 60 мм.

Электросчетчик индукционный однофазный

Осуществить измерение активной энергии, текущей по однофазным двухпроводным цепям переменного тока можно при помощи однофазного индукционного электросчетчика. Такие счетчики известны своей безотказностью в работе, прочностью и надежностью. Счетчик довольно устойчив к перепадам температур, воздействию влаги и сильных скачков напряжения в сети.

Важно учесть, что не все однофазные индукционные счетчики могут быть оснащены средствами, препятствующими хищению электроэнергии.

 Электросчетчик индукционный занимает мало места, поэтому не портит внешний вид интерьера

Высокую надежность и долговечность счетчикам обеспечивает высокая степень чистоты поверхностей механических частей, которые трутся: подшипника и счетного механизма. При покупке важно обратить внимание на материалы, из которых изготовлен индукционный счетчик, – они должны быть огнеупорными.

Как определить правильность работы однофазного счетчика:

• Отключить всю нагрузку, которая имеется в доме: вынуть приборы из розеток, выключить все выключатели.
• Проверить, не работает ли в счетчике самоход – его быть не должно.
• Включить нагрузку, которая будет равна оптимальной.
• Подобать бытовые приборы, которые в сумме дадут нагрузку, равную половине.
• Рассчитать, какое количество энергии понадобится для того, чтобы эти приборы проработали в течение одной минуты.
• Посчитать число оборотов диска, чтобы замерить эту энергию.
• Составить пропорцию.

Важно правильно рассчитать количество оборотов, которые выполняет диск за одну минуту. Все действия нужно выполнять последовательно и точно. Попытки увеличить или уменьшить показатели приведут к неправильному результату.

Принцип работы индукционного счетчика

Индукционный счетчик состоит из токовой или последовательной обмотки, параллельной катушки, счетного механизма, постоянного магнита, который создает торможение и делает плавной ход диска, алюминиевого диска, магнитного потока, создаваемого током нагрузки, магнитного потока, создаваемого током, который находится в катушке напряжения. Счетчик состоит из двух катушек: напряжения и токовой. Их электромагниты расположены под прямым углом относительно друг друга.

Между электромагнитами есть зазор, к которому при помощи подшипников и подпятников прикреплен алюминиевый диск.

Если вы подозреваете, что индукционный счетчик работает неправильно, то его стоит отдать на диагностику

К оси диска крепят червяк, который благодаря зубатым колесам передает вращение барабану (счетному механизму). Включение токовой цепи происходит последовательно. Сама цепь состоит их большого количества витков. Когда катушка находится под переменным напряжением, а ток нагрузки протекает через токовую катушку, в зазоре появляются магнитные потоки, которые приводят к образованию вихревых токов.

Виды индукционных счетчиков:

• Однофазный;
• Трехфазный.

Преимущество трехфазных счетчиков в том, то они могут работать с более мощными сетями. Правильная установка напрямую влияет на работу счетчиков и их показания. Если счетчики устанавливают в помещении с пониженной температурой, рядом с ними нужно монтировать специальные обогреватели.

Как отмотать электросчетчик однофазный (видео)

Индукционный счетчик предназначен для того, чтобы вести учет потребляемого электричества. Они характеризуются надежностью, прочностью и долгим сроком службы. Но для того чтобы счетчик показывал правильные показатели (отмотать их невозможно), необходимо его правильно установить. Для этого следует воспользоваться советами профессионалов. Индукционные счетчики бывают однофазовыми и трехфазовыми. Вид счетчика нужно выбирать, исходя из объемов потребляемого электричества.

Добавить комментарий

СЧЕТЧИК ЭЛЕКТРИЧЕСКИЙ АКТИВНОЙ ЭНЕРГИИ ОДНОФАЗНЫЙ ИНДУКЦИОННЫЙ CO-193

Общие сведения Счетчик электрический стационарный однофазный индукционный однотарифный СО-193 предназначен для учета (измерения и регистрации) количества активной электроэнергии, потребляемой электрическими приборами потребителей за определенный промежуток времени. &nbsp&nbspСчетчик применяется в однофазных электрических цепях переменного тока напряжением 220 В частотой 50 Гц. Счетчик подключается непосредственно к сети. СО-193: С – счетчик; О – однофазный непосредственного включения; 193 – номер разработки. 4 Вид климатического исполнения УХЛ4.2 по ГОСТ 15150-69. &nbsp&nbspВысота над уровнем моря не более 1000 м. &nbsp&nbspТемпература окружающего воздуха от нуля до 40°С. &nbsp&nbspОтносительная влажность воздуха не более 80% при температуре 25°С и более низких температурах без конденсации влаги на поверхности счетчика. &nbsp&nbspАтмосферное давление – от 86,6 до 106,7 кПА от 650 до 800 мм рт. ст. &nbsp&nbspВ закрытых помещениях при отсутствии в окружающей среде агрессивных паров, газов и пыли в концентрациях, превышающих значения, установленные ГОСТ 12.1.005-88. &nbsp&nbspВ местах, где имеется опасность механического повреждения счетчика или его загрязнения и доступных для посторонних лиц, рекомендуется устанавливать счетчик в закрывающихся щитках (шкафах), с окошками на уровне табло суммирующего устройства счетчика. &nbsp&nbspПо значению влияющих величин, характеризующих климатические и механические воздействия в рабочих условиях применения, счетчик относится к средствам измерения 4-й группы по ГОСТ 22261-82. &nbsp&nbspСтепень защиты от соприкосновения с находящимися под напряжением частями, расположенными внутри оболочек счетчика и от проникновения воды вовнутрь оболочек не ниже IР42 по ГОСТ 14254-96. &nbsp&nbspПо способу защиты человека от поражения электрическим током счетчик относится к изделиям класса 0I по ГОСТ 12.2.007.0-75. &nbsp&nbspПредусмотрены крепление счетчика к вертикальной поверхности и его установка в электрическом щитке (шкафу). &nbsp&nbspДопустимое отклонение счетчика от вертикального рабочего положения в любом направлении не должно превышать 3°. Конструкция и размеры щитков (шкафов), в которых устанавливается счетчик, должны обеспечивать удобство доступа к счетчику при эксплуатации. &nbsp&nbspСчетчик предназначен для длительной работы без обслуживания. &nbsp&nbspМежповерочный интервал периодической поверки – 16 лет. &nbsp&nbspТребования техники безопасности по ГОСТ 6570-96, ГОСТ 22261-94 и ГОСТ 12.2.091-94, а также по действующим “Правилам устройства электроустановок (ПУЭ)”. &nbsp&nbspСчетчик пожаробезопасен. Зажимная плата, крышка зажимной коробки и корпус счетчика обеспечивают защиту от распространения огня. &nbsp&nbspСчетчик соответствует требованиям ГОСТ 6570-96 и технических условий ТУ У3.01.14308262.008-94. Нормативно-технический документ ТУ У3.01.14308262.008-94 Технические характеристики Класс точности – 2,5 Порог чувствительности (в % от номинального тока), А – 0,4 Номинальный ток, А – 10 Максимальный ток (400% номинального тока), А – 40 Номинальное напряжение питающей сети, В – 220 Частота тока питающей сети, Гц – 50+2,5 Потребляемая активная мощность, Вт – 2 Полная потребляемая мощность, В·А*: в цепи напряжения – 5,5 в токовой цепи – 0,7 Габаритные размеры, мм: глубина – 110 длина – 115 высота – 180 Масса, кг – 1,2 Показатели надежности счетчика: средняя наработка на отказ, ч, не менее – 35 000 установленная безотказная наработка, ч, не менее – 3500 средний срок службы до первого капитального ремонта, лет, не менее – 32 установленный срок службы, лет, не менее – 24 среднее время восстановления работоспособного состояния счетчика, ч, не более – 1,5 &nbsp&nbsp*Полная потребляемая мощность в цепи напряжения приведена при номинальном напряжении и номинальной частоте, а в токовой цепи – при номинальном токе и номинальной частоте. &nbsp&nbspГарантийный срок – 2 года со дня ввода счетчика в эксплуатацию. Конструкция и принцип действия Общий вид и габаритные размеры счетчика приведены на рисунке. Рисунок &nbsp&nbspОбщий вид и габаритные размеры индукционного однофазного &nbsp&nbspэлектрического счетчика активной энергии CO-193: &nbsp&nbsp1 – место для пломбирования &nbsp&nbspКонструктивно счетчик выполнен в пластмассовом корпусе прямоугольной формы (цоколь) и пластмассовом кожухе. &nbsp&nbspСчетчик является интегрирующим прибором. Показания суммирующего устройства счетчика, выраженные в киловатт-часах, пропорциональны скорости вращения его подвижного элемента (алюминиевого ротора-диска) и времени. Скорость вращения диска пропорциональна мощности, подведенной к счетчику, и обусловлена воздействием на алюминиевый ротор-диск двух моментов – вращающего и тормозного. &nbsp&nbspИзмерительный механизм суммирующего устройства счетчика крепится к жесткой стальной стойке, расположенной на пластмассовом корпусе. &nbsp&nbspКорпус выполнен совместно с зажимной коробкой. &nbsp&nbspВинты для крепления кожуха и крышки счетчика пломбируются. &nbsp&nbspИзмерительный механизм счетчика состоит из электромагнитной системы, подвижной части (ротора-диска), верхней и нижней опор, постоянного магнита и суммирующего устройства. &nbsp&nbspЭлектромагнитная система счетчика – тангенциальная и состоит из П-образного электромагнита тока и Ш-образного электромагнита напряжения. Вращение ротора-диска передается на суммирующее устройство через червячную передачу. Постоянный магнит изготовлен из высокомагнитного сплава и крепится к стальному ярму. &nbsp&nbspСчетный механизм суммирующего устройства счетчика – барабанного типа и состоит из пяти барабанов; крайний барабан справа непрерывного действия, а остальные барабаны – прерывистого. В комплект поставки счетчика для розничной торговой сети входят: электрический счетчик; крышка зажимной коробки; паспорт; упаковочная коробка. &nbsp&nbspПримечание. Комплект поставки счетчика прочим потребителям может быть иным и оговаривается договором между потребителем и предприятием-изготовителем. Центр комплектации «СпецТехноРесурс» Все права защищены.

Выбор электросчетчика: индукционный или электрический?

Нашу современную жизнь невозможно себе представить без электричества. А количество потребленного электричества необходимо измерять, чтобы выполнять его оплату. Для этого необходим такой прибор, как электросчетчик.

Любой из потребителей электрической энергии, будь то квартира или завод, занимающий площадь в десятки гектар, должен иметь приборы учета электроэнергии. И для разных абонентов нужны разные электросчетчики.

Как их правильно выбрать электросчетчик (индукционный или электрический)?

В зависимости от принципа работы электросчетчики бывают индукционными и электронными. Особенность индукционных счетчиков– наличие вращающегося диска, связанного со счетным механизмом. Этот механизм подсчитывает количество оборотов диска, вращающегося тем быстрее, чем больший ток протекает через счетчик. Также на скорость вращения диска влияет и величина напряжения в сети.

Рекомендуем ознакомиться со следующими похожими статьями по электрическим счетчикам:

Индукционные счетчики считаются более долговечными, срок их службы — до 15 лет.

Индукционный счетчик

Электронные счетчики также измеряют ток и напряжение в сети, но в них измерение производит электронная схема, и показания выводятся на жидкокристаллический дисплей. Достоинствами этих счетчиков является простота снятия показаний, небольшие размеры, а также ведение учета по нескольким различным тарифам.

Электронный счетчик

Все счетчики имеют такой показатель, как класс точности. Он характеризует, с какой погрешностью счетчик будет измерять количество потребленной электроэнергии. Для бытовых целей обычно достаточно счетчика с классом точности 2.

Счетчики бывают однофазными и трехфазными. Трехфазный счетчик понадобится в том случае, если питание потребителя производится от трехфазной сети.

Нередко приходится сталкиваться с выбором количества тарифов счетчика. Многотарифный счетчик считает отдельно электроэнергию, потребленную в дневное, и отдельно — в ночное время суток. Цена за электроэнергию по ночному тарифу ниже, чем по дневному. Это сделано для переноса части нагрузки электросети на время, когда она и так минимальна. Двухтарифный счетчик позволит Вам экономить только тогда, когда Вы сможете, к примеру, стирать и пользоваться посудомоечной машиной преимущественно в ночное время.

Поскольку многотарифные счетчики являются более сложными устройствами, то их недостатком является сравнительно меньшая надежность, чем у обычных.

При покупке счетчика следует учитывать максимальный ток, который будет измерять прибор. При потребляемой мощности до 15кВт следует выбрать счетчик с током до 50А. Но, если ток ожидается большей величины, то нужно выбрать счетчик на 100А. Однако необоснованно повышать этот параметр не стоит, так как к вам могут возникнуть претензии у энергосбытовой компании. Также рекомендуется согласовать в этой компании марку выбранного вами для покупки счетчика.

Следует обратить внимание на температурный диапазон, в котором может работать выбранный счетчик. Если его эксплуатация планируется при отрицательных температурах, нужно заранее выяснить, рассчитан ли он на работу в таких условиях.

При покупке счетчика убедитесь в соответствии заводского номера прибора, указанному в паспорте, номеру, нанесенному на шкалу счетчика. Также в паспорте должна быть проставлена дата выпуска прибора. Проверьте наличие и качество пломб на корпусе счетчика.

Соблюдение этих требований позволит вам без проблем зарегистрировать счетчик в энергосбытовой компании. Вам не зарегистрируют однофазный счетчик, с момента выпуска которого прошло более двух лет, или трехфазный старше одного года.

При покупке счетчика следует уделить внимание способу его крепления. Счетчики могут закрепляться либо тремя винтами, либо устанавливаться на DIN-рейку.

В паспорте любого счетчика указывается периодичность, с которой прибор должен проходить метрологическую поверку. Обычно этот срок составляет 8-16 лет, а у трехфазных счетчиков может быть 6-8 лет. После истечения этого срока счетчик будет необходимо отправить для поверки в специализированную организацию, или приобрести новый.

Это – практически все, о чем необходимо знать при выборе электросчетчиков. Теперь вы можете самостоятельно оценить, какой из них вам потребуется.

Оцените качество статьи:

Однофазные и трёхфазные счётчики электрической энергии — ТАЙПИТ-ИП

Электрическую энергию, расходуемую на объектах жилого сектора, в коммерческих и производственных зданиях, контролируют и регистрируют однофазные и трёхфазные счётчики.

• Однофазные устройства подключаются к двухпроводной сети напряжением 220 вольт с фазным и нулевым проводами и переменным током, эти счётчики фиксируют расход электричества.

Рисунок 1 — Подключение однофазного электросчётчика

• Трёхфазные устройства тоже предназначаются для учёта электроэнергии и контроля над её расходованием, но работают такие счётчики в сетях переменного тока с напряжением 380 вольт и четырьмя проводами, один из которых нулевой.

Рисунок 2 — Подключение трёхфазного электросчётчика

Использование счётчиков различных видов

Приборы учёта электроэнергии различаются не только конструктивно, но и сферами применения. Однофазные устанавливаются:

• в квартирах;
• офисных зданиях;
• общественных учреждениях;
• небольших торговых предприятиях;
• гаражных постройках;
• частных и дачных домах.

Однофазные приборы проще по устройству, чем трёхфазные электросчётчики, и дают максимальное удобство при снятии показаний потребления электроэнергии. Трёхфазные счётчики отличаются большей точностью, они незаменимы:

• на промышленных предприятиях;
• в автосервисах;
• супер- и гипермаркетах и т. п.

Также их монтируют в квартире или доме, если к жилой недвижимости подведена трёхфазная сеть.

Какой счётчик выбрать?

Тип электросети

Перед тем как приобрести прибор, нужно выяснить особенности сети. Для трёхфазной сети требуется трёхфазный счётчик, а для однофазной — однофазный. Для дома с сетью 220 вольт можно взять более мощный прибор на три фазы — подсчёт расходования электроэнергии будет более точным. Для установки такого устройства важно лишь получить разрешение у энергосетей. При монтаже вместо трёх фаз подключается только одна либо распределяются разные группы приборов на все три, что помогает избежать перегрузок на сеть и перекосов фаз.

ВАЖНО! Главное правило безопасности — подключать прибор учёта электроэнергии должен специалист. Самостоятельные действия возможны лишь при надлежащей квалификации исполнителя, но после монтажных работ всё равно следует вызвать представителя компании, которая будет поставлять электроэнергию. Такой визит необходим для опломбировки прибора.

Рисунок 3 — Опломбированный электросчётчик

Механизм электросчётчика

Трёх- и однофазные счётчики бывают индукционными и электронными. Первые — это электромеханические устройства с характерным вращающимся диском в специальном окошке на передней части прибора. Они до сих пор используются в домах с низким электропотреблением, но постепенно выводятся из эксплуатации.

В электронных устройствах измерение потребляемой энергии производится преобразованием аналоговых входных сигналов тока и напряжения в цифровые импульсы. В отличие от однотарифных индукционных эти приборы могут:

• работать в нескольких режимах;
• управляться дистанционно.

Они обладают меньшей погрешностью и рассчитаны на значительные нагрузки.

Существуют еще гибридные счётчики с механической частью вычислительного устройства, но с цифровым дисплеем.

С учётом эксплуатации в условиях невысокой нагрузки практичнее устанавливать классические приборы. Большие плюсы однофазных и трёхфазных счётчиков индукционного типа — долговечность и надёжность. Если они и проигрывают электронным устройствам, то только в функциональности. Электромеханические приборы действуют в однотарифном режиме, удалённо их невозможно контролировать.

Количество схем учёта электроэнергии

С целью экономии рекомендуется установка счётчиков:

• двухтарифных — работают по дневному и ночному режимам учёта;
• многотарифных — контролируют расход энергии в нескольких режимах (с ночным, пиковым и полупиковым дневными периодами).

Если установлен двухтарифный однофазный или трёхфазный электрический счётчик с дневной (7:00–23:00) и ночной (23:00–7:00) режимами учёта, существенную экономию даст максимальное смещение основного расхода энергии на ночь и раннее утро.

Рисунок 4 — Трёхфазный многотарифный электросчётчик

Если ночью электротехника практически не используется, установка многотарифного прибора нерентабельна — владелец не получит выгоды. Но если потребитель готов перенести работу энергоёмких приборов на время действия льготного тарифа, приобретение такого счётчика оправдано.

Максимальный ток

Следует определить, какой мощности электроприборы будут использоваться в жилом помещении или на производственном объекте. Эти показания суммируются и делятся на значение напряжения. Если имеется проект электроснабжения, то на схеме (там, где обозначен символ вводного автомата) обычно указывается максимальный ток. На коммутационном аппарате в щите проставляется ампераж. Например, если вводной автомат рассчитан на 40 ампер, то электросчётчик необходимо устанавливать не ниже чем на 60.

Класс точности

По современным требованиям учёта электрической энергии класс точности контролирующего прибора не должен превышать 2,0 для жилой недвижимости. Если устройство предназначено для предприятия или магазина, то требования ужесточаются до значения 1,0. В старом жилом фонде еще пользуются однофазными электросчётчиками с классом точности 2,5, но по правилам они подлежат скорейшей замене. От величины этого параметра зависит и стоимость электросчётчика: чем меньше число, тем модель дороже. Выяснить класс точности можно по обозначению на панели прибора (цифры в окружности).

Межповерочный интервал

Он проставляется на пломбе счётчика. Пломбы поверки однофазных приборов учёта рассчитаны на 24 месяца (ориентир — две последние цифры поверочного года) и трёхфазных — не более 12 месяцев.

Однофазный индукционный электросчетчик • Апатор

СКАЧАТЬ

• Каталог

• Инструкция по установке

• Счетчики ватт-часов для измерения электрической энергии переменного тока в однофазных цепях.
• Корпус счетчика по DIN или BS из высококачественного пластика.
• Как одинарные, так и двойные шкалы могут иметь обычные или большие цифры на барабанах.
• Нижняя опора ротора дозатора может быть двухкамерной или магнитной.

Лист данных

A8 – Электромеханические счетчики ватт-часов производства PAFAL
Опорное напряжение (U n )	[В]	220; 230; 240							120
Базовый ток (I b )	[A]	5	5	10	10	10	15	20	15
Максимальный ток (I max )	[A]	30	40	40	60	80	60	80	60
Пусковой ток	[мА]	25		50			75	100	75
Класс точности		2 / А
Степень защиты		IP54 (наружные счетчики)
Регистр		7 цифр (высота 4,5 или 7,2 мм)
Диапазон рабочих температур	° С	-30 до 70
Стандарты		IEC EN 62052-11, IEC EN 62053-11 / EN 50470-1, EN 50470-2

Технические характеристики счетчика могут быть изменены в соответствии с требованиями клиента

однофазных счетчиков от MWA Technology

Главная »Счетчики электроэнергии» Однофазные счетчики

Однофазное электричество подключается к 230 или 240 вольт через 2 провода, активный и нейтральный, и встречается в большинстве домашних условий.

Все счетчики электроэнергии в нашей линейке однофазных счетчиков являются счетчиками, одобренными MID. Эти счетчики MID компактны и легки и имеют класс 1 и 2, поэтому вы можете быть уверены в точности счетчика электроэнергии. Выбирайте из аналоговых и цифровых измерителей.

Однофазные счетчики серии A ABB EQ Electric

A41 / A42

Заказ в ближайшие

для гарантированной доставки в четверг!

A41 / A42

Сделать запрос

Эквалайзеры серии A для однофазного измерения.Счетчики серии A устанавливаются на DIN-рейку и подходят для установки в распределительных щитах и ​​небольших корпусах, таких как потребительские блоки. Имея главные клеммы в соответствии с DIN 73857 и доступные снизу счетчиков, серия A подходит для многих приложений.

• Однофазный
• Импульсный выход
• Встроенный M-Bus
• Широкий температурный диапазон
• Прямое подключение до 80 А
• Низкое энергопотребление

Код MWA	Тип	Класс	Макс	Pulse Freq.
A41	Однофазный	B	80A	1000 имп / кВтч
A42	Однофазный	B	6A	5000 имп / кВтч

Вершина

Однофазные счетчики ABB EQ Electric серии B

B21 / B23

Заказ в ближайшие

для гарантированной доставки в четверг!

B21 / B23

Сделать запрос

Эквалайзеры серии B для однофазного измерения.Счетчики серии B устанавливаются на DIN-рейку и подходят для установки в распределительных щитах и ​​небольших корпусах, таких как потребительские блоки. Серия B подходит для приложений, где требуется надежное измерение энергии и где пространство ограничено.

• Однофазный
• Импульсный выход
• Встроенный M-Bus
• Широкий температурный диапазон
• Прямое подключение до 65 А
• Низкое энергопотребление

Код MWA	Тип	Класс	Макс	Pulse Freq.
B21	Однофазный	B	65A	1000 имп / кВтч
B23	Однофазный	B	65A	1000 имп / кВтч

Вершина

Однофазные счетчики ABB EQ Electric серии C

C11

Заказ в ближайшие

для гарантированной доставки в четверг!

Измерители эквалайзера серии C – это действительно компактные измерители для однофазного измерения.Серия C монтируется на DIN-рейку и подходит для установки в распределительные щиты и небольшие потребительские устройства.

• Однофазный
• Импульсный выход
• Опция MID
• Широкий температурный диапазон
• Прямое подключение до 40 А
• компактный
• Низкое энергопотребление

Код MWA	Тип	Класс	Макс	Pulse Freq.
C11	Однофазный	B	40A	1000 имп / кВтч

Вершина

Однофазный счетчик электроэнергии Carlo Gavazzi EM111

EM111

Заказ в ближайшие

для гарантированной доставки в четверг!

Карло Гавацци EM111

Сделать запрос

• Однофазный анализатор энергии, 230 В, 50 Гц
• EN 62053-21: класс точности 1 кВтч или класс B кВтч EN50470-3
• MID Модуль B и модуль D
• Измерение постоянного тока
• Точность +/- 0.5%
• Импульсный выход, опция Mbus, опция Modbus

Код MWA	Описание	Текущий рейтинг
EM111DINAV811XO1PFB	1-фазный счетчик энергии, 230vLN автономный источник питания, ЖК-дисплей с подсветкой, импульсный выход, MID	45A

Вершина

ОДНОФАЗНЫЙ ЭЛЕКТРОСЧЕТЧИК EMLITE ECA2

ECA2

Заказ в ближайшие

для гарантированной доставки в четверг!

Emlite ECA2

Сделать запрос

Одно из самых компактных измерительных устройств в мире, используемое для выставления счетов за коммунальные услуги или учета микрогенерации.

Высокая точность и надежность, способность без сбоев выдерживать события высокого напряжения и перегрузки по току.

Номинальный ток 5 – 100 А. Высококачественные кабельные наконечники из цельной латуни, позволяющие работать до 100 ампер.

Защита от взлома с функцией обнаружения мошенничества с обратной энергией и пожизненной герметизации.

• Полностью одобрено MID
• Меры по импорту и экспорту активной энергии
• Легко читаемый ЖК-дисплей
• Оптический порт для настройки или считывания показаний счетчика
• Доступна версия с импульсным выходом

MWA Код	Описание	Текущий рейтинг
ECA2	Однофазный счетчик emlite ECA2 MID	5 – 100 А

Вершина

счетчиков энергии и их типы, однофазный счетчик энергии и трехфазный счетчик энергии

(Последнее обновление: 2 декабря 2020 г. )

Счетчики энергии:

Счетчик энергии используется для измерения энергии, и энергия измеряется путем измерения мощности в течение определенного периода времени.Счетчики энергии также известны как счетчики ватт-часов.

E = ∫Pdt

Единица измерения мощности – ватт, а для времени мы использовали час. Таким образом, единицей измерения энергии является ватт-час. Счетчик энергии измеряет количество энергии, потребляемой электрическим продуктом.

Счетчики энергии использует:

Счетчики энергии используются в домах и в промышленности, где мы хотим узнать, сколько энергии потребляется бытовой техникой и электрическим оборудованием. Когда мы используем счетчики энергии для большой нагрузки, мы должны использовать некоторую защиту, потому что при прохождении сильного тока через счетчики энергии они могут быть повреждены, тогда как при малых токах они могут быть напрямую связаны с приборным средством с прибором, энергия которого нам нужна. к мерам.

Виды счетчиков электроэнергии:

• Счетчик электроэнергии однофазный
• Трехфазный счетчик электроэнергии

Счетчик электроэнергии однофазный:

Однофазный счетчик электроэнергии применяется для бытовой техники. Однофазный счетчик энергии подключается напрямую между линией и нагрузкой. Он состоит из двух электромагнитов, один из которых является шунтирующим магнитом, а другой – последовательным магнитом, а между этими двумя магнитами находится алюминиевый диск.Итак, этот алюминиевый диск вращается в магнитном поле. Скорость этого диска пропорциональна части, потребляемой устройством. Прочтите мою статью о электропроводке дома, в этой статье вы узнаете, как подключается счетчик энергии, а также объясните всю электропроводку дома.

Трехфазные счетчики электроэнергии:

Трехфазный счетчик энергии используется для коммерческого или промышленного применения. Как и в промышленности, у нас есть большой ток, поэтому для его защиты мы будем использовать трансформатор тока.Он снизит ток, чтобы изолировать счетчики электроэнергии от сильного тока. Трехфазные счетчики электроэнергии имеют три фазных провода и один нулевой провод. Выходные три провода идут к основному ДБ. Одна единица означает 1000 ватт-час. Трехфазные электросчетчики доступны в металлическом или поликарбонатном корпусе.

Трехфазные счетчики энергии используются для мощности выше 10 кВт. Этот измеритель еще называют многофазным. Это означает, что его можно использовать для регистрации потребления энергии более чем для одной фазы одновременно.Те же параметры присутствуют в трехфазных счетчиках, которые присутствуют в однофазном счетчике энергии. В трехфазном счетчике есть несколько отличий и изменений в использовании. Трехфазный счетчик также регистрирует потребление в кВАч и кВАрч. С его помощью мы можем проверить на счетчике, какую нагрузку потребитель фактически использовал на объекте и какой коэффициент мощности был использован. Существуют усовершенствованные типы трехфазного измерителя, которые имеют расширенные функции, такие как защита от взлома, у него есть такие функции, что если кто-то попытается снять верхнюю крышку и она откроется, сразу появится дисплей, показывающий символ открытой крышки вместе с данными и данными. отметка времени.Если счетчик невосприимчив к любым магнитным и радиочастотным воздействиям, или даже если кто-то попытается использовать электростатический разряд, счетчик покажет, что вмешательство выполнено.

В трехфазном счетчике 8 клемм для соответствия требованиям трехфазной 4-проводной системы распределения. Восемь клемм расположены таким образом, что четыре входящих провода, три из которых являются фазными, а один – нулевым.

Как замедляются показания счетчика электроэнергии?

Диск в измерителе вращается под действием магнитного поля, создаваемого током, проходящим через токовую катушку и катушку давления.Этот диск прикреплен к шпинделю, а шпиндель, в свою очередь, прикреплен к счетчику. Счетчик работает за счет оборотов диска. Необходимо, чтобы шпиндель оставался неподвижным и оставался вертикально под углом 90 градусов. Если мы попытаемся наклонить или повернуть измеритель, это снизит скорость вращения диска. Это вызовет подозрения, что счетчик можно замедлить, наклонив или повернув его. Таким образом, можно заподозрить, что показания счетчика не дают правильных показаний. Также механическая часть, такая как шпиндель, со временем изнашивается.Показания счетчика также могут замедляться из-за этого.

Счетчик энергии измеряет мгновенную мощность, поскольку мы знаем, что мощность – это произведение напряжения и тока.

Типы счетчиков электроэнергии на основе дисплея:

Существует два типа счетчиков электроэнергии на основе дисплея.

• Аналоговый счетчик электроэнергии
• Цифровой счетчик энергии

Цифровой счетчик энергии:

Сторона входа цифрового счетчика энергии представлена ​​L1, L2, L3 и N. L1, L2 и L3 ослабляются через делитель потенциала в блоке датчика напряжения. В то время как линейные токи измеряются через сопротивление шунта в блоке датчика тока. Получаем аналоговый выход с блока датчиков напряжения и тока. Этот аналоговый выход преобразуется в цифровые данные через АЦП, который является аналого-цифровым преобразователем в четырехквадрантном метрологическом процессоре. Это также обратная связь с клеммной колодкой, которая делает счетчик энергии прозрачным для установки. Метрологический процессор выполняет умножение на четыре квадранта, чтобы определить количество потребляемой активной мощности, а также величину области нагрузки реактивной мощности.Эти рассчитанные результаты передаются системному контроллеру, который, помимо управления дисплеем и памятью, контролирует передачу данных между счетчиком энергии и центральной точкой сбора данных. Эта передача осуществляется через интерфейс RS-485. Этот интерфейс может быть полудуплексным или полнодуплексным. В полудуплексном режиме мы можем отправлять данные в обоих направлениях, но по одному, а в полудуплексном режиме мы можем отправлять данные в обоих направлениях одновременно. Примером полудуплекса является беспроводная связь, а примером полного дуплекса – телефонная связь.

Типы точек измерения:

Виды счетчиков электроэнергии на основании заявки:

В зависимости от области применения используются различные типы счетчиков энергии, например:

• Внутренний
• Коммерческий
• Промышленное

Электромеханический индукционный счетчик энергии:

Это самый старый тип счетчиков энергии, он состоит из вращающегося алюминиевого диска, который вращается в магнитном поле постоянного магнита.

Конструкция индукционного счетчика:

Состоит из следующих компонентов:

Вращающийся алюминиевый диск:

Вращающийся алюминиевый диск, установленный на шпинделе между двумя электромагнитами, который вращается в магнитном поле. Скорость вращения этого алюминиевого диска пропорциональна мощности, если к инструменту приложена большая мощность, то скорость вращения будет больше, а если мощность меньше, чем скорость вращения, будет меньше.

Две катушки намотаны на последовательный магнит, и эта катушка называется токовой катушкой, и у этой катушки очень мало витков. Он называется последовательным магнитом, потому что он подключен последовательно с линией. В то время как на шунтирующем магните у нас есть катушка давления, и эта катушка давления имеет много витков по сравнению с катушкой тока. Его называют шунтирующим магнитом, потому что он подключен параллельно линии. Помимо этих двух магнитов, у нас есть тормозной магнит, который является постоянным магнитом, который прикладывает силу, противоположную нормальному вращению диска, для перемещения диска в положение баланса.Когда на схему не подается питание, диск не должен вращаться, поэтому этот тормозной магнит вернет диск в его нормальное положение или положение баланса. Когда ток течет в этих катушках давления и катушке тока, ток представляет собой ток нагрузки, который пропорционален нагрузке, протекающей через катушки давления. Таким образом, из-за тока, протекающего в этих магнитах, будет возникать магнитное поле, и из-за магнитного поля будет генерироваться ЭДС, и эта ЭДС будет вращать алюминиевый диск, к которому прикреплен указатель. Мы будем снимать показания с помощью этого указателя, который перемещается по шкале. Последовательный магнит производит поток, пропорциональный току. Шунтирующий магнит также создает магнитный поток, который пропорционален напряжению. Что касается мощности, нам нужны ток и напряжение. Теперь эти два потока составляют 90 градусов, там будет разность фаз потока, который будет составлять 90 градусов, потому что здесь мы имеем индуктивный поток из-за индуктивного характера напряжения и тока, между ними будет запаздывающая связь.Теперь из-за взаимодействия этих двух потоков будет генерироваться вихревой ток, и этот вихревой ток будет создавать силу, которая перемещает диск. Этот диск связан с вертикальным шпинделем или валом. Так как этот диск движется и к диску подключен вертикальный вал, этот вал также будет двигаться, и к валу прикреплен указатель. Таким образом, указатель на шкале и эта шкала показывает значение мощности. Эти типы счетчиков энергии являются образцовыми и точными.Но иногда точность ниже из-за ползучести алюминиевого диска, потому что из-за ползучести и трения также присутствует, если присутствует внешнее поле. Это повлияет на показания счетчиков энергии. Он обычно используется в быту и в промышленности.

Электронные счетчики энергии:

Эти счетчики энергии очень точные, точные и надежные по сравнению с счетчиками энергии индукционного типа. Он потребляет меньше энергии и мгновенно начинает измерения при подключении к нагрузке.Это могут быть цифровые и аналоговые счетчики энергии двух типов. В аналоговых измерителях мощность преобразуется в частоту. В цифровом измерителе мощность измеряется напрямую. Электронные счетчики имеют ЖК-дисплей, а показания хорошо видны за счет подсветки экрана. Мы можем видеть дату, время и показания MDI на этом счетчике. Электронные счетчики имеют много преимуществ перед электромеханическими счетчиками. Электронные счетчики показывают подключенную нагрузку, а также ток, проходящий через счетчики, вместе с текущим MDI.Эти счетчики также сохраняют MDI за предыдущие 4 месяца. Статический ваттметр переменного тока означает, что ни один из компонентов этого счетчика не вращается.

Использование нового электронного счетчика энергии:

Однофазные электронные счетчики используются для нагрузок от 1 до 10 кВт. Перед использованием нового счетчика энергии сначала убедитесь, что на нем нет поломок и царапин. Электронные счетчики имеют две пломбы, одна пломба ставится компанией-производителем счетчика, а другая пломбой – дистрибьюторской компанией.Наряду со счетчиком, компания-поставщик также предоставляет отчет по счетчику.

Интеллектуальные счетчики электроэнергии:

Эти счетчики энергии включают в себя некоторую интеллектуальную систему, через которую мы измеряем мощность, сколько энергии должно потреблять устройство, и какой максимальный уровень, минимальный уровень, все устанавливается этой интеллектуальной системой, поэтому они умные счетчики электроэнергии. Он дистанционно измеряет энергию, переключает подачу на потребителя и дистанционно контролирует максимальное потребление.

Как проверить показания счетчика электроэнергии:

В счетчиках энергии мы обычно видим, что светодиод красного цвета мигает, что показывает нам, что нагрузка подключена, когда он быстро мигает, это показывает нам, что подключенная нагрузка максимальна, а светодиод будет медленно мигать, когда подключенная нагрузка минимальна. Когда этот светодиод мигнет 3200 раз, значит, один блок готов. Точно так же в счетчике энергии дискового типа, когда диск вращается 600 раз, один блок завершен. В Пакистане обычно используются цифровые счетчики электроэнергии, состоящие из четырех типов светодиодов.

Этот светодиод покажет нам, что счетчик энергии включен.

Этот светодиод мигает, когда клеммы перевернуты, это означает, что входные провода используются на выходе, а выходные провода используются на входе.

Этот светодиод будет мигать при подключении нагрузки. В некоторых счетчиках это значение меняется в зависимости от их программирования.

Когда нейтральный провод отключится, этот светодиод загорится. Этот светодиод идентифицирует нейтральный провод.

Этот светодиод загорится, если используется земля, этот светодиод будет гореть.

В каждом цифровом счетчике энергии есть пять типов показаний. Последовательность считывания обычно указывается на счетчике.

1. Серийный номер счетчика:

Сначала счетчик энергии отобразит серийный номер

2. Всего кВтч

Тогда будет отображаться общее количество единиц счетчика

3. Макс. В предыдущем месяце
кВт

В этом предыдущем месяце отобразится мощность

4. Максимум в текущем месяце
кВт

Тогда будет отображаться максимальная мощность текущего месяца

5. Мгновенная
кВт

Показывает текущую мощность подключенной нагрузки

Как подключить однофазный счетчик электроэнергии

В каждом доме должно быть установлено устройство для контроля использования электроэнергии.Бытовые однофазные счетчики необходимы для контроля потребления электроэнергии по тарифу, который установлен в доме.

Это устройство – лучший вариант для установки в городской квартире, доме, гараже. Мощность подключения оборудования ограничена тринадцатью киловаттами. Чтобы устройство показывало верные данные, необходимо правильно его установить.

Кроме того, приборы для учета энергии имеют тенденцию к устареванию или выходу из строя. В этом случае потребуется срочная установка нового оборудования.

Внимание! Срывать пломбы и вскрывать соединения электрических кабелей или проводов на счетчике не допускается.

Конечно, всегда можно обратиться к специалистам. Но если такой возможности нет, установите однофазный счетчик своими руками.

Для этого требуется стандартная схема подключения устройства и внимательно изучить паспорт оборудования.

Важно! Если бывший счетчик находится в подъезде, то новый установить нет.Не меняйте расположение оборудования самостоятельно. Такое расположение приборов обусловлено планировкой здания.

Вопрос большинства покупателей. Для начала нужно узнать, подходит ли вам однофазный счетчик.

Работает при напряжении 220В. Такие данные узнавать в технических условиях поставки. Более подробная информация находится на табло старого устройства.

При покупке прибора для учета электроэнергии необходимо знать максимальную потребляемую мощность энергии.

С помощью этой информации выбирается не только само устройство, но и сечение подводящих проводов, защиты машин. Чаще всего это файлы равные 3 кВт. Счетчики бывают:

Номинальный и максимальный ток всегда указаны на лицевой стороне всех счетчиков. Выбрать устройство будет несложно даже неопытному потребителю!

Еще до того, как вы приобрели прибор, нужно знать, как все устроено с электричеством. Счетчик электроэнергии выбирается в настройках сети.

Кроме того, устройство должно пройти государственный осмотр и пломбировку. При соблюдении всех условий оборудование можно покупать. Счетчики электроэнергии могут быть подключены разными способами:

• с использованием прямого подключения. Счетчик включен в силовую цепь. Итак, подключается к большинству однофазных устройств для контроля электричества в квартирах;
• с помощью трансформатора. Этот тип подключения используется на промышленных предприятиях.

Для установки оборудования своими руками необходимо подготовить следующие инструменты:

• перфоратор;
Плоскогубцы
• ;
Плоскогубцы
• ;
• нож;
• линия;
• строительный уровень;
Плоская отвертка
• .

Если есть все инструменты, чтобы приступить к работе. Не забывайте, что перед установкой оборудования необходимо отключить квартиру. Проверить отсутствие напряжения можно отверткой с индикатором.

Важно! Не забывайте о безопасности при работе с электричеством. Не используйте сломанные инструменты и не допускайте попадания воды внутрь устройства.

Вам необходимо установить ящик, в котором в будущем будет находиться все оборудование. Ящики из негорючего материала могут встраиваться и монтироваться.

В зависимости от материала стены выбирается крепление. После установки бокса переходим к модульному оборудованию.

Перед прибором учета электроэнергии должна быть защитная коммутационная аппаратура. Чаще всего это автоматический двухполюсный выключатель. Это необходимо для того, чтобы: №

• для защиты прибора для учета показаний от короткого замыкания или от пожара, а также для дальнейших работ, связанных с обслуживанием оборудования;
• для ограничения максимально допустимой мощности.

Счетчик однофазный выполнен таким образом, что все потребители электроэнергии в доме питаются от одного провода (фазы). Все однофазные устройства подключаются по определенной схеме.

Основной особенностью данного устройства является наличие на корпусе четырех клемм для подключения электрического кабеля. Через них идет подача электроэнергии.

Установить удерживающие элементы для крепления счетчика. Затем определяют рабочую и нулевую фазы общей домашней сети.Для этого вам понадобится отвертка с индикатором.

Коснитесь оголенного конца провода специальной отверткой. Если индикатор горит, значит, рабочая фаза найдена. Вторая фаза будет нулевой.

Определить фазу в приборной панели очень легко. Чаще всего его окрашивают в красный цвет. Но для уверенности проверьте фазу там. Далее переходим к процессу установки.

Теперь можно отключить электричество и перейти на новое устройство. Закрепите счетчик в нужном месте.

Важно! Наилучшая высота для установки устройства 1,6 м от поверхности. На высоте, удобной для снятия показаний и проведения анализов.

Внизу счетчика 4 клеммы. Левая рабочая, правая – нулевая. Фазовый провод – это вход. Он подключен к первому терминалу.

Вторая клемма подключается к проводу, идущему в квартиру на нагрузку. Это выход. Нейтральный провод тоже входной, он подключается к третьей клемме.Четвертый – подключите нулевой провод, идущий к нагрузке (выходу). Для правильного подключения прибора обратите внимание на картинку ниже.

Чтобы произвести монтаж электрооборудования, просмотрите видео, как правильно подключить однофазный счетчик своими руками.

Закрепите концы проводов в клеммах винтами. На этом процесс установки счетчика закончен. Осталось проверить, все ли в порядке. Если устройство не работает, проверьте соединения еще раз.

Важный момент! После завершения работ проконсультируйтесь с организацией, которая занимается электроснабжением.

Считается завершающим и обязательным этапом в работе. Без него счетчик нельзя считать легитимным. Если счетчик стоит в подъезде, закрывается только клеммная крышка. Если устройство находится на улице, заклеиваем всю крышку.

Владельца счетчика можно прочитать. Тем не менее, у него должен быть доступ к защитному и модульному оборудованию.Самостоятельный доступ к терминалам запрещен. В этом случае владельца могут оштрафовать. Также возможно отключение электричества в квартире.

Важно! При обнаружении неисправности, повреждении коллективного (общедомового), индивидуального, общего (квартирного), комнатного прибора учета, нарушив целостность пломб, незамедлительно уведомит аварийно-диспетчерскую службу.

Современные счетчики оснащены электронной пломбой. В этом случае все попытки открытия будут зафиксированы.

Связанные с контентом

Однофазные счетчики

– что вам нужно знать

Стивен П. Уэльс поставляет счетчики для оптовой торговли электроэнергией более 30 лет, и в связи с ростом стоимости электроэнергии и постоянно растущим давлением на экономию энергии спрос на электрические измерения никогда не был таким высоким.

Наша новая серия «Что вам нужно знать» направлена ​​на то, чтобы поделиться некоторыми общими советами по измерению, которые помогут вам с уверенностью рассказать своим клиентам об измерениях.Мы начнем с однофазных счетчиков, которые, вероятно, являются наиболее распространенным типом электросчетчиков, которые есть почти в каждом доме в Великобритании.

Разница между однофазным и трехфазным

Измерение электроэнергии применяется только к источникам питания переменного тока (AC). При использовании переменного тока поток электричества постоянно меняет направление, обеспечивая постоянные пики и падения напряжения (см. Изображение 1 ниже). Этих пиков и провалов достаточно для жилых помещений, но для коммерческих или промышленных применений требуется более стабильная подача.Три фазы обеспечивают это за счет смещения пиков и впадин (см. Изображение 2 ниже).

Однофазный переменный ток (Изображение 1)	Трехфазный переменный ток (Изображение 2)

Типы однофазных счетчиков

Однофазные счетчики, часто называемые кредитными счетчиками, контрольными счетчиками и счетчиками киловатт-часов, доступны 4 распространенных типов:

	Счетчики, устанавливаемые на поверхность / стену Вероятно, самый распространенный тип однофазных счетчиков, традиционно используемых коммунальными предприятиями для измерения потребление. Как правило, они рассчитаны на 100 ампер, чтобы соответствовать требованиям современного дома и, как правило, просты, часто просто отображая потребленные кВт-ч. Ознакомьтесь с нашей линейкой счетчиков для поверхностного монтажа
	Измерители на DIN-рейку Эти счетчики предназначены для установки на DIN-рейку, так же, как автоматические выключатели и УЗО в плате предохранителей дома. У этого типа счетчиков гораздо больше разнообразия с разными размерами, приспособленными к разным нагрузкам и диапазону электрических параметров. Ознакомьтесь с ассортиментом наших счетчиков для DIN-рейки
	Интеллектуальные счетчики Эти счетчики содержат SIM-карту точно так же, как мобильный телефон. Это позволяет считывать данные удаленно, экономя на считывании показаний счетчика вручную, а также предоставлять потребителям информацию в режиме реального времени в режиме онлайн или через домашний дисплей. Правительство Великобритании поставило цель установить умные счетчики в 52 миллионах британских домов к 2020 году в рамках своей энергетической политики. Ознакомьтесь с нашей линейкой интеллектуальных счетчиков
	Счетчики предоплаты Эти счетчики включают в себя контактор, позволяющий отключать питание объекта, если потребитель не пополняет счет.Традиционно поставляемые в виде монетных счетчиков, технология перешла к включению счетчиков карт и ключей, а недавно внедрение интеллектуальных счетчиков позволило таким сервисам, как MeterPay, предлагать онлайн-пополнение счета для потребителей и удаленное управление для арендодателей и управляющих зданиями. Ознакомьтесь с нашей линейкой измерителей предоплаты

MID – Что это такое и где применяется

Директива по измерительным приборам (MID) заменила OFGEM в ноябре 2016 года, поскольку должны быть построены стандартные электрические счетчики. Не каждое приложение требует одобрения MID, но если счетчик используется для зарядки потребителя за их потребление электроэнергии, он должен быть одобрен MID.

Все счетчики MID четко обозначены тремя идентификаторами (см. Пример ниже):

1. Маркировка CE – означает «Conformité Européene», что буквально означает «европейское соответствие».
2. M ** ссылка – «**» заменяется двумя цифрами, указывающими год сертификации, поэтому M18 будет показывать, что счетчик был сертифицирован в 2018 году.
3. Четырехзначный номер – это относится к внешней организации, которая сертифицировала прибор.

Пример маркировки MID

Дополнительные функции

Макс. Ток

Каждый электросчетчик будет иметь максимальный ток или нагрузку, которая может безопасно пропускаться через счетчик. Большинство бытовых счетчиков (наземных, интеллектуальных или с предоплатой) будут рассчитаны на 100 ампер, но все равно будут производить точные измерения на гораздо более низких уровнях. Счетчики на DIN-рейку предлагают более широкий диапазон максимальных нагрузок, от 32 до 125 ампер, и могут предложить более компактное решение, размером всего один модуль, для приложений с меньшей нагрузкой, например в кемпингах.

Dual Tariff

Эти счетчики имеют два или более регистра для регистрации количества потребляемой энергии в разное время суток. Это сделано для поддержки тарифов, таких как Эконом 7, где плата за электроэнергию меньше с полуночи до 7 утра. Это сделано для того, чтобы стимулировать потребление в периоды низкого спроса, и поэтому в сети имеется избыток энергии.

Импорт и экспорт

Эти счетчики измеряют поток энергии в обоих направлениях, как правило, для поддержки возобновляемых источников энергии.Например, если кто-то вырабатывает собственное электричество с помощью ветряной турбины, ему может потребоваться импортировать энергию из сети в дни с незначительным ветром или без него, но в дни с сильным ветром у них, вероятно, будет излишек, который можно будет экспортировать. обратно в сетку.

Типы выходных сигналов

Хотя однофазные счетчики обычно необходимо считывать вручную, чтобы увидеть, сколько было израсходовано, многие позволяют экспортировать данные, обеспечивая удаленный доступ к показаниям. Импульсный выход – это самый простой тип, позволяющий считывать киловатт-час через регистратор данных, но, например, в системе управления зданием может потребоваться более подробное понимание потребления электроэнергии.Mbus и Modbus – это два общих протокола связи, позволяющих удаленно считывать несколько электрических параметров. Большинство производителей сделают свои измерители доступными со всеми этими типами выходов, что позволит интегрировать их с широким спектром внешних систем.

Honeywell Elster – Счетчики электроэнергии ALPHA – Продукция – Россия / СНГ и Грузия

Счетчик ALPHA SMART AS100

Однофазный интеллектуальный жилой счетчик с Wi-Fi-связью.
Новый однофазный счетчик электроэнергии Alpha Smart AS100 является неотъемлемой частью решения Elster / Honeywell AMR / AMI, которое управляет данными интеллектуальных счетчиков электроэнергии для удовлетворения различных требований коммунальных служб в жилом сегменте, таком как многоквартирные дома или частные дома.

Для получения дополнительной информации нажмите здесь.

АЛЬФА A3 ИЗМЕРИТЕЛЬ

А3 – трехфазный счетчик электроэнергии для измерения и регистрации активной, реактивной энергии и мощности в трехфазных и однофазных цепях переменного тока в многотарифном режиме.

Счетчик предназначен для учета электроэнергии на электротранспорте и поставляется в виброустойчивом исполнении.

Для получения дополнительной информации нажмите здесь.

АЛЬФА A1800 СЧЕТЧИК

A1800 ALPHA – это высокоточный, надежный, готовый к установке системный счетчик, который подходит для коммерческих, промышленных и подстанционных измерений.

Для получения дополнительной информации нажмите здесь.

Счетчик ALPHA A2

A2 ALPHA – это высокоточный, надежный, готовый к работе счетчик, который подходит для коммерческих, промышленных и подстанционных измерений.

Для получения дополнительной информации нажмите здесь

Счетчик ALPHA A1700

A1700 предлагает отличные возможности измерения и сложные тарифы для промышленных и коммерческих приложений.

Для получения дополнительной информации нажмите здесь.

Счетчик ALPHA A1140

A1140 был разработан для удовлетворения меняющихся потребностей отрасли электроснабжения.

Для получения дополнительной информации нажмите здесь.

Счетчик ALPHA SMART AS1440

Электронный многофазный измеритель для интеллектуального измерения и других сложных приложений – с сертификатом MID.

Для получения дополнительной информации нажмите здесь.

Измеритель ALPHA SMART AS220

AS220 – ответ на требования интеллектуального учета.

Счетчик соответствует действующим стандартам DIN / IEC и MID.

Для получения дополнительной информации нажмите здесь.

Счетчик ALPHA SMART AS300

AS300 является неотъемлемой частью передового решения для инфраструктуры измерений Elster и предлагает коммунальным предприятиям возможность управлять данными от интеллектуальных счетчиков электроэнергии, газа и воды.

Для получения дополнительной информации нажмите здесь.

ALPHA SMART AS3500 СЧЕТЧИК

ALPHA SMART AS3500 – трехфазный счетчик электроэнергии модульной конструкции.
Может использоваться для коммерческого и технического учета электроэнергии.

Для получения дополнительной информации нажмите здесь.

МОДЕМ METRONICA 100 GSM / GPRS

Встраиваемые модемы производства ООО «Эльстер Метроника» для удаленного считывания показаний с многофункциональных счетчиков электроэнергии AS220, AS3500, A1140, A1700, A1800.Предназначен для использования в сети GPRS и размещен в специальных модулях счетчиков.
GSM / GPRS-модемы «Метроника 100» выдерживают перенапряжения в сети 0,4 кВ.

Для получения дополнительной информации нажмите здесь.

METRONICA 300 ETHERNET МОДУЛЬ

Metronica 300 – это коммуникационный модуль на базе Ethernet для счетчиков электроэнергии AS3500, AS220 и A1140.Основная функция Metronica 300 – удаленное считывание показаний счетчиков. Он работает в любой сети Ethernet и полностью совместим с Интернетом.

Для получения дополнительной информации нажмите здесь.

Решения для измерителей мощности | Accuenergy

90 051

Application	Advanced Metering Tenant Metering Integration & Control	Экономически эффективный субсчетчик Замена аналоговых панельных счетчиков	Многоконтурный мониторинг Многопользовательский учет	Многоканальный мониторинг Многопользовательский учет	Экономически эффективный, Измерение уровня доходов	Экономичное трехфазное измерение	Измерение постоянного тока Мониторинг постоянного тока
Электрическая система	AC	AC	AC	AC	AC	AC	DC
Power & Учет энергии
Спрос, TOU
Индивидуальные гармоники + THD						9 0129
Advanced Power Quality
Регистрация данных
Модули расширения
Протоколы связи	MODBUS RTU DNP 3. 0 BACnet Modbus TCP / IP Profibus HTTP / HTTPs Post SNMP	MODBUS RTU Profibus	MODBUS RTU BACnet Modbus TCP / IP SNMP	MODBUS RTU BACnet Modbus TCP / IP SNMP	MODBUS RTU	MODBUS RTU	MODBUS RTU	MODBUS RTU
Опции ввода / вывода	Цифровой вход Цифровой выход Аналоговый вход Аналоговый выход Релейный выход	Цифровой вход Цифровой выход	Цифровой вход Цифровой выход Релейный выход	Цифровой вход Цифровой выход Релейный выход	Один релейный выход для сигнализации и дистанционного управления контроль	Цифровой вход Цифровой выход Аналоговый выход Релейный выход	Цифровой вход Цифровой выход Аналоговый выход Релейный выход
Монитор однофазный
Монитор трехфазный
Количество цепей	1x трехфазный 3x однофазный	1x трехфазный 3x однофазный	6x трехфазный 18x однофазный	6x трехфазный 18x однофазный	1x трехфазный 3x однофазный	1x трехфазный 3x однофазный	1x DC
Варианты монтажа	Панель DIN-рейка	Панель DIN-рейка	DIN-рейка	DIN-рейка	DIN-рейка	Панель	Панель

.
