Содержание

Таблица ESR. Ориентировочные и реальные значения ESR конденсаторов.

Как известно, эквивалентное последовательное сопротивление (ЭПС) зависит от многих факторов. Поэтому результаты измерений этого параметра разными ESR-метрами порой сильно различаются. Некоторые приборы даже имеют специальную таблицу с допустимыми значениями ESR для сравнения.

В таблице №1 указаны величины ESR новых, ранее нигде не применявшихся электролитических конденсаторов.

Значения получены путём измерения эквивалентного последовательного сопротивления с помощью тестера LCR T4, о котором я уже рассказывал на страницах сайта. Думаю, данная таблица будет полезна при оценке качества электролитических конденсаторов и принятии решения о пригодности их повторного использования или замене при ремонте.

На данный момент таблица №1 не заполнена полностью, так как у меня не оказалось в наличии конденсаторов некоторых номиналов. Несмотря на это, таблица постепенно будет дополняться новыми данными.

Таблица №1. ESR новых электролитических конденсаторов (тестер LCR T4).

мкф/вольты 6,3V 10V 16V 25V 35V 50V 63V 160V 250V 400V 450V
1           4,3   10
2,2
4,7           1,7     2,6
10           2 1,1 2,7 2,2
22       0,69   1,2         0,77
33             0,44 0,91
47       0,84   0,87 0,49     0,68
68                     0,33
82                   0,57 0,55/0,89
100   0,46 0,75 0,17 0,4 0,29   0,43   0,77 0,35
220     0,53 0,25           0,49
330     0,25 0,22
470       0,16 0,13 0,12 0,08
1000     0,07 0,08 0,07
2200     0,03 0,02 0,03
4700

0,03

В качестве образцов для измерения ESR (Таблица №1) использовались новые конденсаторы разных производителей. Преимущественно это конденсаторы Jamicon серии TK – с широким температурным диапазоном (значения выделены жирным шрифтом), а также ELZET, SAMWHA и GEMBIRD. Стоит отметить, что при проверке конденсаторы Jamicon показали более низкое значение ESR по сравнению с другими.

Отмечу и то, что производители выпускают конденсаторы с разными характеристиками и свойствами. Их делят на серии. В приведённой таблице приводится ESR обычных конденсаторов.

Кроме них выпускаются и конденсаторы Low ESR и Low Impedance, ЭПС которых, как правило, очень мал и порой составляет сотые доли ома.

Заносить величину ESR или импеданса таких конденсаторов в таблицу нет особого смысла, так как он очень мал и его легко узнать из документации на серию.

В колонке на 450V для ёмкости 82μF указано два значения ESR. Первое – среднее значение для конденсаторов SAMWHA (SD, 85°C(M)). Второе, выделенное цветом, это ESR конденсатора CapXon (LY, 105°C) для ЖК-телевизоров в вытянутом корпусе (13х50).

Отмечу ещё раз, что разные модели ESR-метров могут показывать разную величину ESR у одного и того же конденсатора. Как уже говорилось, эквивалентное последовательное сопротивление зависит от многих факторов, да и методика его измерения у различных приборов отличается. Поэтому здесь и указано, какой прибор применялся для измерений.

Для сравнения приведу ещё одну таблицу. Перед вами Таблица №2 с ориентировочными значениями ESR для электролитических конденсаторов разной ёмкости. Данная таблица используется Бобом Паркером в разработанном им ESR-метре K7214.

Таблица №2. Таблица значений ESR, применяемая Бобом Паркером в ESR-метре K7214.

мкф/вольты 10V 16V 25V 35V 63V 160V 250V
1       14 16 18 20
2.2     6 8 10 10 10
4. 7     15 7,5 4,2 2,3 5
10   6 4 3,5 2,4 3 5
22 5,4 3,6 2,1 1,5 1,5 1,5 3
47 2,2 1,6 1,2 0,5 0,5 0,7 0,8
100 1,2 0,7 0,32 0,32 0,3 0,15 0,8
220 0,6 0,33 0,23 0,17 0,16 0,09 0,5
470 0,24 0,2 0,15 0,1 0,1 0,1 0,3
1000 0,12 0,1 0,08 0,07 0,05 0,06
4700 0,23 0,2 0,12 0,06 0,06

Как видно, некоторые ячейки таблицы №2 пусты. Для конденсаторов ёмкостью до 10 мкФ максимально допустимой величиной ESR приемлемо считать 4 – 5 Ом.

Не помешает помнить одно простое правило:

У любого исправного электролитического конденсатора ESR не превышает 20 Ом (Ω).

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

  • Маркировка конденсаторов постоянной ёмкости.

  • Устройство танталового конденсатора.

  • Свойства электролитических конденсаторов.



Нормы esr для конденсаторов

By Borodach , July 17, in Измерительная техника. Они питают, они. Но на низкой частоте. После них уже преобразователь работает на высоких частотах.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • ESR конденсатора
  • Измерение ESR – я в восхищении!
  • Таблица ESR конденсаторов. Скачать таблицы для новых конденсаторов
  • Forum – VseProsto.net
  • Таблица ESR
  • 200 электролитических конденсаторов 15-ти разных типов
  • Измеритель ESR+LCF v3.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ИЗМЕРИТЕЛЬ ESR. Как проверить КОНДЕНСАТОР? ЧТО ТАКОЕ ESR?

ESR конденсатора


Как известно, эквивалентное последовательное сопротивление ЭПС зависит от многих факторов.

Поэтому результаты измерений этого параметра разными ESR-метрами порой сильно различаются. Некоторые приборы даже имеют специальную таблицу с допустимыми значениями ESR для сравнения. Значения получены путём измерения эквивалентного последовательного сопротивления с помощью тестера LCR T4 , о котором я уже рассказывал на страницах сайта.

Думаю, данная таблица будет полезна при оценке качества электролитических конденсаторов и принятии решения о пригодности их повторного использования или замене при ремонте. Несмотря на это, таблица постепенно будет дополняться новыми данными. Стоит отметить, что при проверке конденсаторы Jamicon показали более низкое значение ESR по сравнению с другими.

Отмечу и то, что производители выпускают конденсаторы с разными характеристиками и свойствами. Их делят на серии. В приведённой таблице приводится ESR обычных конденсаторов. Заносить величину ESR или импеданса таких конденсаторов в таблицу нет особого смысла, так как он очень мал и его легко узнать из документации на серию.

Как уже говорилось, эквивалентное последовательное сопротивление зависит от многих факторов, да и методика его измерения у различных приборов отличается.

Поэтому здесь и указано, какой прибор применялся для измерений. Для сравнения приведу ещё одну таблицу. Для конденсаторов ёмкостью до 10 мкФ максимально допустимой величиной ESR приемлемо считать 4 — 5 Ом. Размеры SMD-резисторов. Таблица типоразмеров. В чём разница? Ремонт блютуз-колонки JBL Charge 3 реплики. Телевизор не включается. Индикатор мигает. Что делать?


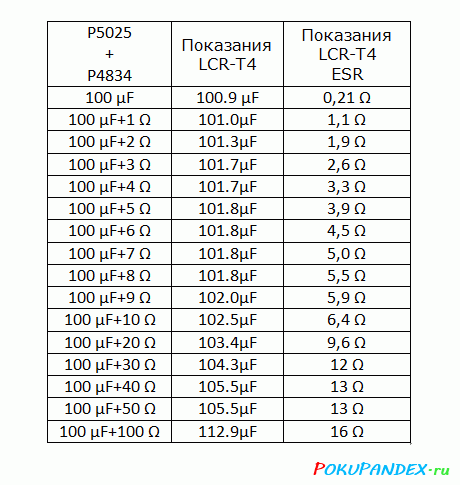

Измерение ESR – я в восхищении!

Для локализации неисправности приходится выпаивать и заменять на заведомо исправные. Так как проверка конденсатора омметром или измерителем емкости не дает уверенности в полной его исправности. Еще хуже если имеются бывшие в употреблении конденсаторы которые устанавливаются в устройство, а оно работать не хочет. В чем тут проблема? Оказывается что качество конденсатора зависит от его внутреннего сопротивления ESR , это выглядит как цепочка из последовательно соединенного конденсатора и резистора. Чем меньше этот резистор тем качественнее конденсатор.

я мерил их емкость, которая была в пределах нормы. У нового электролитического конденсатора 1мкф ESR может быть и 5 Ом.

Таблица ESR конденсаторов. Скачать таблицы для новых конденсаторов

Как известно, эквивалентное последовательное сопротивление ЭПС зависит от многих факторов. Поэтому результаты измерений этого параметра разными ESR-метрами порой сильно различаются. Некоторые приборы даже имеют специальную таблицу с допустимыми значениями ESR для сравнения. Значения получены путём измерения эквивалентного последовательного сопротивления с помощью тестера LCR T4 , о котором я уже рассказывал на страницах сайта. Думаю, данная таблица будет полезна при оценке качества электролитических конденсаторов и принятии решения о пригодности их повторного использования или замене при ремонте. Несмотря на это, таблица постепенно будет дополняться новыми данными. Стоит отметить, что при проверке конденсаторы Jamicon показали более низкое значение ESR по сравнению с другими. Отмечу и то, что производители выпускают конденсаторы с разными характеристиками и свойствами. Их делят на серии. В приведённой таблице приводится ESR обычных конденсаторов.

Forum – VseProsto.net

Нет, не всегда. На Гц, например, бывает. На ВЧ же полный импеданс более актуален, поэтому им, как правило, и оперируют. Меня интересует не смотрение и прикидывание или графики всё это я давным давно видел , а конкретное значение, указанное изготовителем для частот ВЫШЕ Гц. То есть, “

Эквивалентное последовательное сопротивление далее ЭПС анг.

Таблица ESR

By Borodach , July 17, in Измерительная техника. Попробую создать отдельную тему по измерению эквивалентного последовательного сопротивления конденсаторов и солью потихоньку сюда все схемы из раздела по простым приборам для радиолюбителей, ибо там уже сложно найти что-то нужное. Если по ходу у вас будут схемы, опыт сборки и эксплуатации этого нужного приборчика, то не поленитесь и выложите свой опыт, уверен, он многим пригодится! Вот еще перл:”Сейчас много материнских плат выходят из строя по той причине, что на них установлены электролитные конденсаторы с жутким электролитом на водной основе. Сделаем попытку разобраться в этом явлении.

200 электролитических конденсаторов 15-ти разных типов

Просмотр полной версии : Емкость электролитического конденсатора. Неисправность электролита, как то: пробой, замыкание, обрыв, потеря емкости и утечка – тут все понятно и вопросов не возникает. А как быть с увеличением емкости? Имеются два электролитических конденсатора mF на 15 и 25V. При измерении параметра величины емкости оба показывают mF. Что это означает и чем может грозить? Это смотря чем мерять.

Приложения. Таблица 1. Максимально допустимые значения ESR (Ом) для новых электролитических конденсаторов в зависимости от их номинала и.

Измеритель ESR+LCF v3.

Категории Обзор Оборудования Справочная. Привет друзья. Сегодня расскажу о приборе, который очень сильно помогает мне в ремонте, экономит деньги и время.

Давно не секрет, что половина отказов в современной бытовой технике связана с электролитическими конденсаторами. Вздувшиеся конденсаторы видно сразу, но есть и такие, которые выглядят вполне нормально.

Все неисправные конденсаторы имеют потерю ёмкости и увеличенное значение ESR, или только увеличенное значение ESR ёмкость нормальная или выше нормы. Вычислить их – не так просто, приходится выпаивать их, если параллельно подключено несколько конденсаторов, или параллельно к измеряемому конденсатору подключены какие либо шунтирующие элементы, проверять и исправные запаивать обратно.

Как известно, причиной подавляющего большинства дефектов радиоэлектронной аппаратуры является неисправные электролитические конденсаторы.

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Идеальный номер два? С ручкой! Микрофон, хороший звук, подсветка. Зарегистрироваться Логин или эл.

Для чего он нужен и как его определить, об этом мы как раз и поговорим в нашей статье. Думаю, все вы в курсе, что в нашем бесшабашном мире нет ничего идеального. То же самое касается и электроники. Радиоэлементы, каскады, радиоузлы также частенько дают сбои.


Таблица ESR электролитического конденсатора

– Галерея схем

Конденсаторы с низким ESR имеют меньшие потери мощности и проблемы с внутренним нагревом, чем конденсаторы с высоким ESR. Высокие значения ESR сокращают срок службы алюминиевых электролитических конденсаторов и снижают производительность. Кроме того, низкое значение ESR обеспечивает повышенную устойчивость к пульсирующему току.

ESR (эквивалентное последовательное сопротивление), также известное как внутреннее сопротивление, представляет собой число, которое представляет потерю полезной энергии в базовой электронной схеме, состоящей из резистора и идеального (идеального) конденсатора. Технически энергия не тратится впустую, а скорее рассеивается в виде нежелательного тепла.

Таблица ESR электролитического конденсатора

Увеличение ESR на входе увеличивает высокочастотный шум на конденсаторе, снижая эффективность фильтрации. Более высокое ESR создает больше пульсаций на выходе, влияя на стабильность контура управления. ESR особенно важен в приложениях с низким рабочим циклом и высокочастотными импульсами тока.

Значения ESR для керамических конденсаторов обычно указываются в пределах от 0,01 до 0,1 Ом. ESR неэлектролитического конденсатора обычно стабильно во времени; для большинства приложений настоящие неэлектролитические конденсаторы можно рассматривать как идеальные компоненты. Вы можете найти значения ESR различных электролитических конденсаторов в таблице ниже:

. 0016 0.04
10V 16V 25V 35V 63V 160V 250V
4.7µF >40Ω 35.0 29.0 24.0 19.0 16.0 13.0
10µF 20.0 16.0 14.0 11.0 9.3 7.7 6. 3
22µF 9.0 7.5 6.2 5.1 4.2 3.5 2.9
47µF 4.2 3.5 2.9 2.4 2.0 1.60 1.40
100µF 2.0 1.60 1.40 1.10 0.09 0.77 0.63
220µF 0.90 0.75 0.62 0.51 0.42 0.35 0.29
470µF 0.42 0.35 0.29 0.24 0.20 0.16 0.13
1000µF 0.20 0.16 0,14 0,11 0,09 0,08 0,06
2200 мкф 0,09 0,07 0,06 0,07 0,06 0,07 0,06 0,07 0,016 0,07 0.03 0.03
4700µF 0.04 0.03 0.03 0.02 0.02 0.02 0.01
10000µF 0.02 0.02 0.01 0,01 0,01 0,01 0,01

Что такое ESR конденсатора? Это может вызвать некоторые проблемы с производительностью в электронных схемах. Из-за потерь I2R, шума и повышенного падения напряжения высокое значение ESR снижает производительность.

Что такое хорошее ESR для электролитического конденсатора

Металлическое сопротивление выводов и электродов, а также диэлектрические потери создают ESR в неэлектролитических конденсаторах и электролитических конденсаторах с твердыми электролитами. Значения ESR для керамических конденсаторов обычно указываются в пределах от 0,01 до 0,1 Ом.

Конденсаторы с самым низким ESR не обязательно являются лучшим вариантом. В некоторых приложениях, таких как конденсаторы обратной связи, конденсаторы со слишком низким ESR могут в конечном итоге вызвать некоторые проблемы с колебаниями операционного усилителя вне рабочих условий.

Как рассчитать ESR конденсатора

Вы можете использовать различные методы расчета ESR конденсатора. Наиболее распространенные из них проиллюстрированы ниже.

Из угла потерь

На реально-комплексной плоскости полное комплексное сопротивление конденсатора представлено как векторная сумма действительного компонента (ESR) и комплексного (реактивного) компонента, представляющего «идеальный» конденсатор, который как беспорядок ESR во всех реальных компонентах.

«Угол потерь» или угол между полным импедансом и его комплексной составляющей — это показатель, используемый для характеристики соотношения между идеальным и неидеальным компонентами общего импеданса конденсатора. Выполните следующий расчет, чтобы получить ESR.

От отношения напряжения пульсаций к току пульсаций

Простой метод измерения ESR – это отношение напряжения пульсаций конденсатора к току пульсаций. Однако реализация требует больших затрат и времени.

При определенных условиях ток пульсаций дросселя можно считать постоянным, и, следовательно, выходное напряжение пульсаций определяет ESR. Однако этот подход имеет ограниченные возможности и низкую точность.

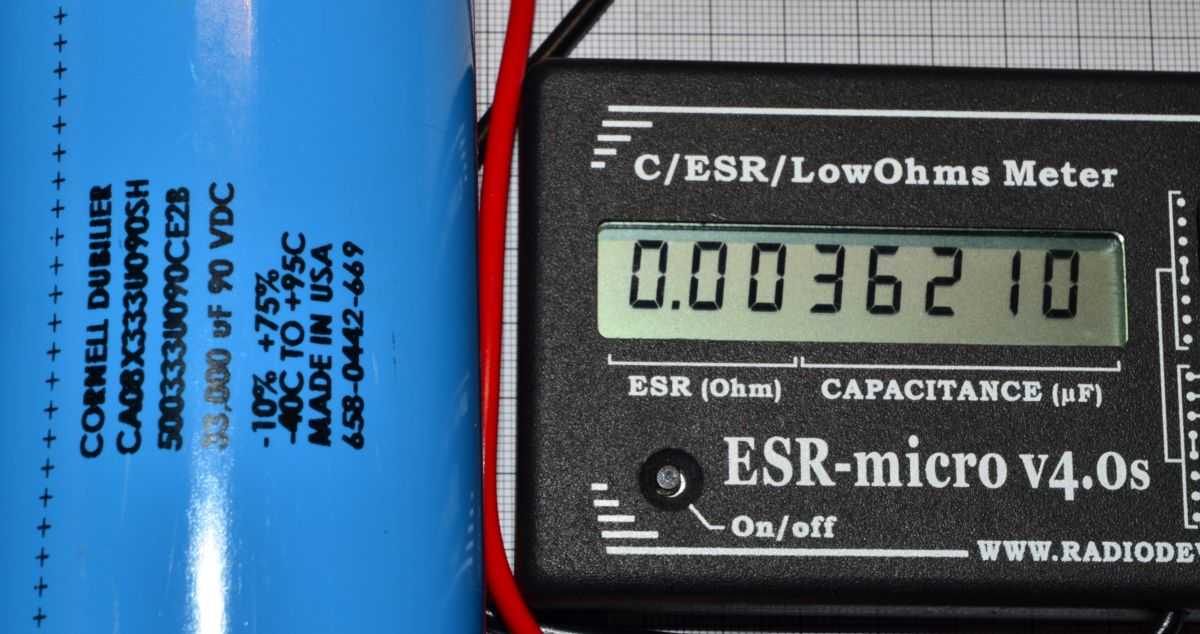

С помощью измерителя ESR

Измеритель ESR является достаточно точным устройством, недорогим и простым в использовании, особенно при тестировании большого количества конденсаторов, пока они еще находятся в цепи. В конструкции сети с делителем напряжения переменное напряжение подается на конденсатор.

Частота подаваемого переменного тока обычно устанавливается на значение, при котором реактивное сопротивление конденсатора незначительно. Во время теста измерителя ESR через конденсатор проходит очень короткий ток, из-за чего конденсатор не заряжается полностью. Напряжение на конденсаторе создается током.

Имеют ли электролитические конденсаторы низкое ESR

Во время проверки измерителем ESR через конденсатор проходит очень короткий ток, в результате чего конденсатор не заряжается полностью. Напряжение на конденсаторе создается током. Это напряжение является произведением тока и ESR конденсатора, а также незначительного напряжения из-за небольшого заряда конденсатора.

Часто задаваемые вопросы

Что вызывает высокое ESR в конденсаторе?

Жидкий электролит со временем теряется из-за испарения и диффузии, что приводит к неуклонному уменьшению количества проводящего материала, уменьшению площади контакта, увеличению ESR и уменьшению емкости.

Заключение

Для имитации поведения реального конденсатора в модель конденсатора необходимо добавить дополнительные элементы. ESR прогнозирует пульсации на выходе преобразователя, а также срок службы конденсатора. Следовательно, это важно при анализе динамического поведения силовых преобразователей. Мощность, рассеиваемая в ESR, повышает температуру конденсатора.

Подсказки измерителя ESR

Подсказки измерителя ESR

Нажмите здесь, если ваш недавно построенный счетчик не работает должным образом.
Нажмите здесь если у вас нет переменного источника питания постоянного тока для настройки VR1.

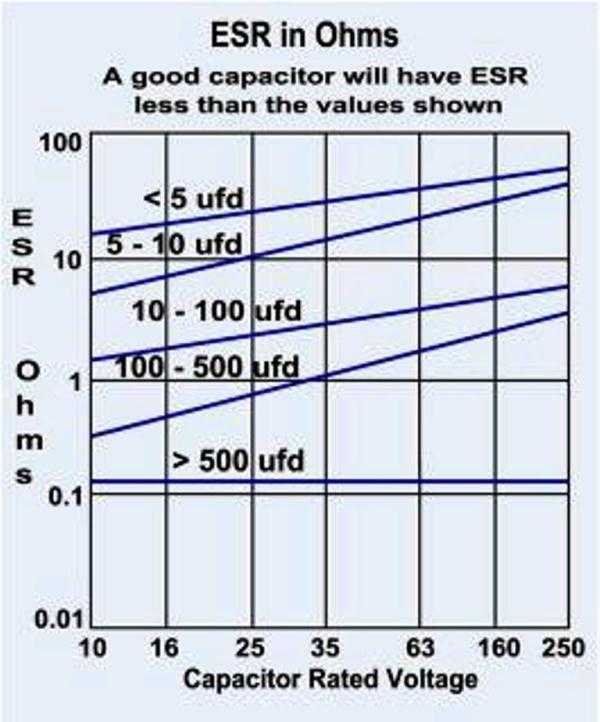

Новые пользователи измерителя ESR и таблица передней панели…
Люди регулярно спрашивают меня о более конкретных цифрах СОЭ и цифры, относящиеся к крышкам, не показанным на диаграмме передней панели.

Диаграмма действительно только должно быть грубым руководством к чего ожидать, пока вы не привыкнете к измерениям СОЭ, с которыми вы столкнетесь в ситуациях ремонта, и вот часть электронного письма, которое я недавно отправил в ответьте на эти вопросы, которые, я надеюсь, объяснят это немного яснее:

После того, как вы использовали глюкометр на некоторое время и получить привыкшие к показаниям, которые вы получаете от электролитических крышек, вы видите, что в цифрах довольно большой разброс ты получишь. ESR варьируется между производителями и разными конденсаторами. типы, такие как нормальные и высокотемпературные крышки. СОЭ тоже меняется с температурой окружающей среды. Это означает, что если вы столкнулись с крышка не показана на схеме передней панели, все, что вам действительно нужно сделать, это мысленно идите к среднему числу показанных шапок по обе стороны от него.

Я полагаю, это дает вам ощущение, что это происходит чтобы было невозможно узнать, хороша ли кепка, которую вы проверяете, или нет. Фактически, по моему собственному опыту и опыту многих техников, которых я слышал от, когда ESR крышки достаточно высока, чтобы вызвать проблему, она будет обычно измеряют по крайней мере 10 раз значение на диаграмме, и чаще 30+ раз превышает значение диаграммы или вообще не читать. Больные электролитные колпачки обычно выделяются действительно ясно.

У меня не намного больше СОЭ информацию, но если вы хотите Чтобы найти спецификации на конкретные электролитические крышки, у Дуга Джонса есть страница ссылок на его Конденсатор Веб-сайт мастера , который должен быть вам полезен [ Спасибо, Даг!! ]. Я надеюсь, что это лучше объяснило ситуацию с показатели СОЭ….



Осторожно… не все электролитические крышки выходят из строя из-за высокого ESR или утечки.

Кевин из Kevin’s TV Repair дал важное предупреждение: “Ваш Измеритель ESR иногда пропускает крышки, которые показывают хорошие показания ESR, но имеют значение емкости вдвое или меньше от того, что должно быть. Это имеет произошло только дважды, но я так сильно полагаюсь на ваш ESR-метр, что я свел себя с ума, пытаясь найти проблему в другом месте! Теперь я знаю если все в норме, вытащите колпачки из цепи и измерьте их значение ».

Я слышал об этом, может быть 3 раза к другому техники, поэтому, пожалуйста, имейте в виду, если ничего не понятно, что измеритель ESR может быть обманут одним из этих очень необычных шапки.


Вот текущий список подсказок. Если

ты есть какие-либо полезные предложения, которые я могу разместить на этой странице, пожалуйста, НАПИШИТЕ МНЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ (1) Способ держать 9Щелочная батарея V на месте (в Mk1 метр) заключается в том, чтобы уложить его на дно корпуса и поместить поверх него кусок толстого пенопласта подходящего размера. Затем схема плата будет плотно удерживать его на месте, когда передняя панель привинчена вниз. Dick Smith Electronics теперь включает в комплекты кусок пенопласта. для этой цели.

Поочередно, Энди в Перте, Западная Австралия, сказал: «Используйте двусторонний скотч (как у меня), чтобы закрепить батарею. Поместите 2 полоски ленты на аккумуляторе с соседних сторон, затем прижмите их на место против дна и одной стороны коробки. Полупостоянное исправление, которое позволяет довольно легко удалить, но без серьезных модификаций».

или как Дин Макинтайр предложил: «Я обнаружил, что небольшие картонные коробки, в которые входят контрольные лампы (коробки по десять 47-х для пример) имеют точный размер, чтобы вместить батарею и плотно прилегать в корпус под доской.”

(2) «Приблизительно наихудшая СОЭ значения» на перед измерителем были взяты из довольно старого каталога конденсаторов, а С тех пор конденсаторная технология немного изменилась. Например, многие Электролиты на 105C имеют ESR почти в два раза больше, чем даже когда новый, а другие электролиты имеют более низкое ESR даже в старом состоянии. Из моего опыта, если электролит имеет ESR более чем в два раза больше, чем табличное значение его емкости и номинального напряжения, целесообразно проверить его против нового и / или заменить его, чтобы исключить вероятность этого вызвать проблемы в будущем.

Лучший способ быть уверен в том, что подозреваемый Конденсатор хорош или нет, чтобы измерить ESR одного или нескольких совершенно новых одного номинала и рабочего напряжения!

(3) Хэнк Сиверс сказал: «Боб Счетчик Паркера также можно использовать в качестве типа «годен-нет». Я обнаружил, что я может считать все, что ниже 3 Ом, хорошим, а все, что выше 10, — плохим, очень немногие из них попадают в сомнительную категорию». Я согласен, что кроме для очень больших и очень маленьких крышек это полезное «эмпирическое правило». Спасибо, Хэнк!

(4) РАЗРЯДНОЙ КОНДЕНСАТОР ПЕРЕД ИЗМЕРЕНИЕМ!” предупреждение на передней панели измерителя немного излишняя осторожность….” Проверять только разряженные конденсаторы! ” было бы лучше. Почти все электролиты разряжаются окружающие их схемы в течение нескольких секунд после подачи питания. отключен, так что можно вообще ковыряться со счетчиком без беспокоясь об этом. Единственные шапки, которые, вероятно, понадобятся преднамеренно разрядки являются основными фильтрами в усилителях и других мощных запасы.

(5) Гленн Уоткинс указал, что короткое замыкание или частично закороченный колпачок можно проверить в порядке (т. е. низкое сопротивление), поэтому, если вы проверьте крышку, и указанное ESR кажется слишком хорошим (низким), чтобы быть правдой, это есть смысл проверить омметром. Или можно запараллелить ESR метр и омметр и одновременно искать короткие замыкания… см. #13 ниже.

(6) Гленн также сказал: «Очень трудно нажать на наконечники тестовых проводов вместе, чтобы получить устойчивые показания, прежде чем нажимать кнопку для обнуления дисплея. Я обнаружил, что если щупы имеют острые наконечники, их можно нажимать как на площадку для пайки (на плате), так и на выводы немного проникают в припой, давая хорошие прочностные показания». Спасибо, Гленн!

(7) Давид ака ‘Звездный писатель’ предоставил это альтернативный способ замыкания измерительных проводов: «Чтобы обнулить счетчик, я наконечники зонда вкручиваются в один из винтов с крестообразным шлицем на передней части корпуса. Таким образом легко удерживать провода вместе, пока вы нажимаете на кнопку. кнопка.” Хорошая идея и большое спасибо, Дэвид!

(8) Счетчик выдает обычный пачки импульсов по 10 мкс частота 2 кГц при амплитуде разомкнутой цепи около 600 мВ пик-пик. В щепотку вы можете использовать его в качестве источника аудиосигнала для проверки динамиков, усилители и т. д. Импульсы имеют быстрое время нарастания/спада, поэтому вероятно, также сделать грубый инжектор радиочастотного сигнала. Благодаря ‘Киви’ Joe Lussy за предложение!

(9) Переменное контактное сопротивление между банановыми пробками и розетки могут вызвать нестабильные показания, но если вы дадите каждой вилке большой шприц CRC “CO Contact Cleaner”, затем быстро покачивая его в его гнездо на несколько секунд, это значительно уменьшает проблему. Также имейте в виду, что гайки, удерживающие банановые гнезда, могут работать сами теряют с течением времени, вызывая переменную и постепенно увеличивающуюся показанную пробу сопротивление свинца… это произошло на моем собственном измерителе-прототипе и других Я слышал о.

(10) Если вы хотите получить больше время автономной работы метр (и чувствуя себя немного предприимчивым), вы можете заменить IC1 (78L05) на LP2950CZ-5.0 и заменить R25 (47k) на 27k . Затем настройте VR1 так, чтобы предупреждение о низком заряде батареи срабатывало при 5,6 В вместо исходного 7.0V. Благодаря Г. Фримен в Южной Австралии за эту идею, опубликованную в августе 1998 г. выпуск журнала Electronics Australia. Примечание. При использовании MK2 Функция самотестирования измерителя ESR после внесения этой модификации будет нужно запитать от 6,2 – 6,8 В , а не 9 В, как это изначально был.

(11) Марк Стивенсон разработал несколько оригинальных методов установки низкоомного преобразователя . зуммер в измерителе ESR, что делает его менее необходимым наблюдайте за дисплеями во время использования. Нажмите здесь чтобы получить его инструкции о том, как это сделать, в виде текстового файла. И клик здесь для схемы. Спасибо за это, Марк!

(12) Сам не пробовал, но я слышал от несколько источников, что измеритель ESR довольно хорошо показывает состояние батарей как обычных, так и перезаряжаемых. Нажмите здесь, чтобы посетить веб-сайт John’s Jukes , где John У Робертсона есть некоторая информация об этом.

(13) Джон Робертсон также сделал это удобным предложение, которое должно работать нормально: «Я подумал, что вы, возможно, захотите изменить ваша страница с подсказками измерителя ESR, чтобы люди могли опробовать мое использование измерителя ESR и обычный омметр параллельно, чтобы найти эти надоедливые закороченные колпачки. я обнаружил, что дешевый магазинный цифровой счетчик работает просто отлично, и, используя его Функция звукового сигнала с низким сопротивлением находит короткие замыкания!» Еще раз спасибо, Джон!

(14) Кол Харди сказал: «Мне нравится счетчик, но у него были некоторые причуды с разъемами типа «банан». при условии. Я припаял двойной кабель к клеммам на печатной плате и проложил его. из одной из розеток, припаял к проводам шпильки, работает Отлично. Чтобы увеличить срок службы батареи в 20 раз, отрежьте дорожку от дисплея. соедините эмиттеры (Q12/13) и последовательно добавьте резистор. Я использовал 500 Ом, так что 470 или 390 были бы хорошими отправными точками. Срок службы батареи увеличен от нескольких недель до 6 месяцев или около того (хотя дисплеи тусклее)». Дополнительный резистор Коля находится в верхнем левом углу его метра доска здесь. Спасибо, Кол!

(15) Майк (Моби) Диак сделал это полезным предложение: «Еще не нужно было тестировать ни одну крышку, но (будучи фиксатор больших усилителей мощности) вполне подойдет для 1/ Поиска пробитого транзистор в большой параллельной банке и 2/ Поиск перепускного колпачка среди десятков между +5 и gnd.” Я не подумал об этом, так что спасибо Майк!

(16) Если вы переключаетесь между питание счетчика от аккумулятор и внешний 9В источник питания постоянного тока, есть немного Вы можете сделать модификацию, отключающую автоматическое отключение счетчика работает при работе от источника питания. Нажмите здесь для схемы в виде файла .gif. Дополнительный транзистор NPN может быть любым. слабосигнальные, такие как BC548 и т. д. Dave Burla уверяет меня, что это действительно работает!

(17) ESR-метр Кейс для переноски! Том Чипман рекомендуется: «Я купил чехол в Walmart за 8,88 доллара. Отдел женской сумочки. На самом деле это что-то вроде косметички. выполнен в виде миниатюрного сундучка, но без подноса, просто прямоугольная коробка с подкладкой. Это как раз нужный размер разместить счетчик, оставив достаточно места, чтобы спрятать провода вдоль борта. Поскольку он жесткий, нет опасности переноса включения/выключения/нуля. переключатель, когда кейс закрыт, или обращение с ним.” Спасибо, Том, это звучит как отличная идея!!


(18) Не допускайте ударов по кнопке в вашем ящик для инструментов…

Ricky Lee Ponder прислал эту идею и отличное фото к проиллюстрировать это: «У меня есть небольшой совет для людей, которые, возможно, захотят нести это в ящике для инструментов или сумке. Я беспокоился, что что-то всегда будет нажимать на кнопку. Итак, я снял пластиковый кожух со ствола постоянного тока. штекер, и он скользит вниз по красной кнопке и накручивается на переключать темы. Это предотвращает нажатие кнопки до тех пор, пока ты сними это. Мне пришлось оставить стопорную шайбу выключенной, так что достаточно нитки остались для крышки, на которую можно надеть».

– Или вы можете попробовать –

У Марка Твитчелла [N2WAE] была похожая мысль: «Что-то я собирался попробовать с ESR-метром, это поставить замытую крышку (примечание- я имеется в виду колпачок, как в крышке от бутылки, а не конденсатор) из отработанной трубки губы бальзам (Чапстик, Блистекс и др.) на кнопку выключателя питания. Убедиться что крышка пластиковая, а НЕ металлическая. Вы можете попробовать разрезать или пробить чистое отверстие в центре днища, чтобы пройти выключатель питания резьбовой вал, а затем завинтите гайку с помощью длинногубцев, чтобы защитить переключатель от случайного нажатия в кармане или набор инструментов (может продлить срок службы батареи). Если кепка слишком высокая, попробуйте положить его обратно в исходный контейнер и обрезать его вокруг бритвенным ножом на более низкой высоте и переустановите его».

– Или это –

Боб Экклстоун сделал это таким простым способом: «Я тоже были проблемы с включением первого блока в сумке с инструментами и я приклеил колпачок на выключатель, но он зацепился за другие вещи в сумка. Итак, на втором блоке я отрезал кнопку от штока переключателя. и подпилил стержень так, чтобы он был чуть ниже корпуса переключателя, когда нажат. Теперь переключатель не включает устройство, если его случайно стукнулся в сумке, но включить его все же довольно легко.”

Спасибо, ребята!

(19) От Иэн Эмерсон: «Как и у полковника Харди, у меня тоже были проблемы с щупами на незакрепленных колпачках. Крепление небольшого куска печатной платы (две контактные площадки) чуть выше дисплея и подключение их к клеммам через кожух позволяло выводам колпачка, который нужно поместить непосредственно на подушечки и протестировать, а также быстрый способ обнулить счетчик, освободив всего одну руку».

Подкладка размером 40 мм x 8 мм с зазором 3 мм (медь удаляются канцелярским ножом) на полпути. Прокладка сидит на 5 мм толщиной кусок поролона, закрепленный на двухстороннем скотче. Два 2мм Затем в передней панели были просверлены отверстия для проводов, которые припаян к двум гнездам тестовых проводов и контактным площадкам соответственно, т.е. оставил колодка, левая розетка и т. д…. Спасибо, Иэн!

(20) Аластер МакГрегор обнаружил, что СОЭ метр может идентифицировать подозрительные катушки индуктивности… “Если катушка индуктивности закоротила витков он теряет индуктивность, но может сохранять сопротивление. Итак, если у меня есть трансформатор линейного привода, например, я могу воткнуть измеритель ESR Это. Если есть показания, трансформатор закоротил витки или должен быть исследовал больше».

Чунг Кит Ян добавил, что тестирует небольшие трансформаторы, такие как отклоняющие телевизоры и источники питания SMPS, одними из первых измеряя их сопротивление постоянному току с помощью цифрового мультиметра Fluke 12. Если он увидит очень низкое сопротивление (может быть, 0,3 Ом), затем он подключает к нему ESR-метр. Если ESR-метр не показывает “-“ (более 99 Ом), это почти наверняка означает, что витки катушки индуктивности закорочены. Он сказал, «Лучше всего то, что все это можно сделать на плате, не выпаивая большинство случаев”.

(21) СОВЕТ ‘DICK SMITH’ Джо Сопко, пишущий для “THE SPEAKER», информационный бюллетень NesdaOhio. “После за пару лет использования у меня как раз было первый выход из строя моего драгоценного ESR-метра «Дика Смита». Другие владельцы знают, что когда вы используете измеритель, первое нажатие на кнопочный переключатель поворачивает его, затем вы соединяете зонды и второе нажатие в переключатель вычитает сопротивление проводов измерителя из дисплея & ‘обнуляет’ счетчик. Ну, мой провал был в том, что второе нажатие выключил – вместо обнуления дисплея. Облом! Как вы можете использовать счетчик, который выключается, когда вы собираетесь его использовать? Это делает это просто так плохо, как работник! По крайней мере, МОИ сотрудники склонны превращаться выключен, когда я иду, чтобы использовать их. Лекарство было простым – если вы его знаете. Если бы Я бы знал это до того, как разобрал счетчик и смотрел для проблемы, которая не была внутренней. На протяжении многих лет зонды медленно образовался легкий слой окисления. Они по-прежнему выглядели ярко и блестящие, но на самом деле, когда я собрал их вместе, они были чтение около 2,1 Ом. Этого было достаточно, чтобы сообщить измерителю, что зонды НЕ вместе и отключить счетчик при втором нажатии. Лечение? А быстрая протирка щупов и разъемов средством для очистки тюнера. Проблема решено! Это сделало меня таким счастливым, что мне просто нужно было взять SMPS и измерить несколько заглавных букв». Спасибо, Джо!

(22) Брайан Гербер C.E.T. сказал: “Большинство техников знают иногда они могут найти неисправную крышку с помощью баллончика с замораживающим спреем. если ты есть ограничение, что СОЭ скажем предельное, оно все равно может не работать при под нагрузкой, пока не прогреется. Я нашел, есть ли у вас это состояние, и вы замораживаете все крышки и перепроверяете ESR-метром, они торчат как больной палец!!!” Хорошая идея, Брайан. 🙂

(23) Тони Марсилло (ремонт мускатного ореха) дал нам это полезный совет: “Для измерения цоколей в цепи одной рукой я приобрел набор пинцетов Щупы от MCM electronics, артикул 76-001 . Наконечники таковы, что их можно замкнуть вместе, чтобы обнулить счетчик. Не берите тип Pomona, их кончики не соприкасаются при сдавливании. вместе. Пользуюсь счетчиком около 2-х лет. сэкономил мне довольно много времени. Спасибо.” И тебе спасибо, Тони!

Однако, как Ричард Сато предложено, если вы Если вы умеете пользоваться палочками для еды, вам не нужны пинцеты. Просто держите обычные щупы таким же образом. Это удивительно легко как только вы привыкнете к этому. Я делаю это уже много лет.

(24) Питер Морган нашел еще одно применение для метр: “Приходилось чертить схему платы который имел многочисленные дорожки/переходы под чипы – настоящая ПИТА. В конце концов (час или больше) у меня была нарисованная от руки схема. Теперь к проверить. .. вспомнил, что импульсы ESR метра ниже порог проводимости диодного перехода, поэтому я использовал его в качестве да/нет проверка каждого контакта на каждый другой. Должно быть, все пять минут и все перестановки были проверены. Я, наверное, не тот сначала использовать его таким образом, но это другое применение для этого великого устройство.” Может не первый, но первое, о чем мне рассказали. Спасибо, что поделились своей идеей со всеми, Питер. 🙂

(25) Джон Робертсон в John’s Jukes заметил старая статья о проблемах, вызванных плохим заземлением ламповой гитары усилители и отметил, что ESR-метр очень хорошо определяет местонахождение плохие связи. Так что есть еще одно применение. 🙂


Обновите свои дисплеи!

Технология светодиодных дисплеев

значительно улучшилась за десятилетия, прошедшие с момента появления измерителей ESR Дика Смита.
Киль Лидестад сказал: «Я заменил дисплеи парой красных 17-мегапиксельных модулей Lite-On LSHD-5503.
Какая разница!» и прислал мне это фото в доказательство…




Дополнительные защитные диоды
Довольно много людей устанавливают пару 1N5404 или подобных высоких токовые диоды, инверсно-параллельно подключенные к гнездам/гнездам измерительных проводов, чтобы обеспечить большую защиту, если счетчик подключен к большой заряженной конденсатор. До сих пор я не слышал, чтобы какие-либо счетчики были повреждены после эта модификация, хотя и не годится для измерительных щупов, диоды или конденсатор.

Помните, что вы не можете проверить ESR аккумуляторов после установки этих диодов!

Стэн Лабински-младший предоставил эти хорошие фотографии его установки, которая является лучшей и самое аккуратное, что я видел. Еще раз спасибо Стэн!



 "Новый" измеритель ESR Жака Кэрриера.
----------------------------------
Прочитав вашу статью о новой версии вашего ESR метра, я окончательно решил на
настроить мой ESR метр.

После использования около 3 лет, пришло время, наконец, избавиться от нескольких неприятностей:

1) Я выпаял R25, чтобы отключить 2 мин. функция автоматического отключения. Большой! Больше не нужно включать питание.
Экономит время.

2) Так же поставил 2 диода (1N5404) по входам. Он такой плотный внутри счетчика......... нет проблем----- я просто
поместил их снаружи........ (Они смонтированы на штабелируемой штепсельной вилке типа "банан", в которой выход провода вставлены.)
выглядит не так уж и плохо и вам не придется открывать корпус, если вам нужно их заменить. Отличная защита для этого бесценного
метров!

3) Я снял аккумулятор (энергоемкий счетчик)!!! Устранена дорогая батарея Duracell 9 В.

Я установил небольшой адаптер 9 В постоянного тока (13 В постоянного тока без нагрузки), а затем встроенный регулятор 7808 (установлен в пластиковой коробке предохранителей
).

Я оставил разъем батареи внутри (должным образом изолированный) на случай, если мне снова понадобится батарея.

Адаптер подключается к счетчику через небольшой поляризованный штекерный/гнездовой разъем.

Измеритель ESR стал намного удобнее в использовании (....для меня). Я безумно влюблена в свой "новый" счетчик!!!!


Графики… Графики… Графики…!!
Matt Warren создал несколько графиков типичного нового конденсатора . значение по сравнению с рабочим напряжением по сравнению с ESR которые интересны сами по себе, а также отлично подходят для тренировки значения находятся между значениями на диаграмме передней панели измерителя. Просто нажмите на следующие ссылки, чтобы получить их:
График #1 График #2 График #3

И если у вас есть еще один ESR-метр, такой как очень уважаемый Дуг Джонс Конденсатор Волшебник и хотел бы получить копию таблицы приблизительной СОЭ в наихудшем случае цифры с лицевой стороны моего счетчика для справки, НАЖМИТЕ ЗДЕСЬ чтобы загрузить его в виде текстового файла или ЗДЕСЬ в формате .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
